Produkttyp	Kindersitz
Marke	Cybex
Modell	Pallas B-Fix
Gewichtsklassen	Gruppe 1: 9 bis 18 kg, Gruppe 2/3: 15 bis 36 kg
Empfohlenes Alter	Ca. 9 Monate bis 12 Jahre
Maße (ca.)	Höhe ~65 cm, Breite ~45 cm, Tiefe ~50 cm
Gewicht (ca.)	~10 kg
Befestigung im Fahrzeug	ISOFIX / Latch-Connect + Dreipunkt-Sicherheitsgurt
Nutzungsmodus Gruppe 1	Mit Prallschutz
Nutzungsmodus Gruppe 2/3	Ohne Prallschutz, mit Fahrzeuggurt
Höhenverstellung	Stufenlos verstellbare Kopfstütze (max. 2 cm zwischen Schulter und Kopfstütze)
Seitenaufprallschutz	Ja, integrierter Seitenaufprallschutz
Schutzverfahren	Prallschutz (Gruppe 1) + optimierte Gurtsführung
Zulassung	UN R44/04, universell und semi-universell
Bezugsmaterialien	Waschbarer Stoff, Kunststoffteile
Pflege und Reinigung	Bezug maschinenwaschbar bei 30°C, Schonwaschgang; kein Trockner, keine direkte Sonneneinstrahlung
Reinigung der Kunststoffteile	Mit mildem Reinigungsmittel und warmem Wasser
Maximale Lebensdauer	11 Jahre (ab Herstellungsdatum)
Herstellergarantie	3 Jahre
Enthaltenes Zubehör	Prallschutz, Gurtführung, Latch-Connect
Fahrzeugkompatibilität	Sitze mit Dreipunktgurt und/oder ISOFIX-Verankerungen

Häufig gestellte Fragen - Pallas BFix CYBEX

Wie installiere ich den Cybex Pallas B-Fix mit ISOFIX?

Verlängern Sie die Latch-Connect-Gurte, befestigen Sie die Haken an den ISOFIX-Verankerungspunkten und spannen Sie sie durch Ziehen am freien Ende. Stellen Sie sicher, dass die Rückenlehne des Kindersitzes vollständig an der Fahrzeugrückenlehne anliegt.

Wie stelle ich die Kopfstütze des Pallas B-Fix ein?

Verwenden Sie die Einstellvorrichtung an der Rückseite der Kopfstütze. Stellen Sie sie so ein, dass zwischen den Schultern des Kindes und der Kopfstütze nicht mehr als 2 cm (Breite von zwei Fingern) sind.

Wann kann ich von Gruppe 1 (mit Prallschutz) zu Gruppe 2/3 (ohne Prallschutz) wechseln?

Der Wechsel ist möglich, wenn das Kind mindestens 15 kg wiegt, aber es wird empfohlen, den Prallschutz bis 18 kg zu verwenden. Entfernen Sie den Prallschutz niemals vor 15 kg.

Wie installiere ich den Gurt in Gruppe 1 (9-18 kg)?

Legen Sie den Prallschutz auf den Sitzerhöher. Ziehen Sie den Fahrzeuggurt, führen Sie ihn in die rote Gurtführung des Prallschutzes ein, verriegeln Sie die Gurtschnalle (Klick), spannen Sie den Beckengurt durch Ziehen am Schultergurt und legen Sie dann den Schultergurt in die Gurtführung des Prallschutzes.

Wie installiere ich den Gurt in Gruppe 2/3 (15-36 kg)?

Legen Sie den Fahrzeuggurt um das Kind. Der Beckengurt muss durch die roten Gurtführungen des Sitzerhöhers verlaufen. Ziehen Sie am Schultergurt, um ihn zu straffen. Führen Sie den Schultergurt durch die Schulterführung (i). Achten Sie darauf, dass er über das Schlüsselbein verläuft, ohne den Hals zu berühren.

Kann ich den Sitz auf dem Beifahrersitz verwenden?

Ja, aber nur in Ausnahmefällen und stets unter Beachtung der Fahrzeugherstellerempfehlungen. Schieben Sie den Vordersitz ganz nach hinten.

Wie reinige ich den Bezug des Cybex Pallas B-Fix?

Der Bezug besteht aus vier Teilen (Kopfstütze, Rückenlehne, Sitzerhöher, Prallschutz). Er ist maschinenwaschbar bei 30°C, Schonwaschgang. Keinen Trockner verwenden und nicht direkter Sonneneinstrahlung aussetzen. Verwenden Sie niemals Bleichmittel oder aggressive Reinigungsmittel.

Hat der Sitz eine Garantie?

Ja, Cybex gewährt eine 3-jährige Garantie auf dieses Produkt. Die Garantie gilt im Land des Kaufs. Weitere Informationen unter go.cybex-online.com/manufacturer-warranty-car-seats.

Kann ich den Sitz ohne das Latch-Connect-System verwenden?

Ja, der Sitz kann nur mit dem Dreipunkt-Sicherheitsgurt des Fahrzeugs installiert werden. Das Latch-Connect-System kann unter dem Sitz verstaut werden, wenn es nicht verwendet wird.

Was tun im Falle eines Unfalls?

Ein Unfall kann den Sitz beschädigen, ohne sichtbare Anzeichen. Ersetzen Sie den Kindersitz nach einem Unfall. Im Zweifelsfall wenden Sie sich an Ihren Händler oder den Hersteller.

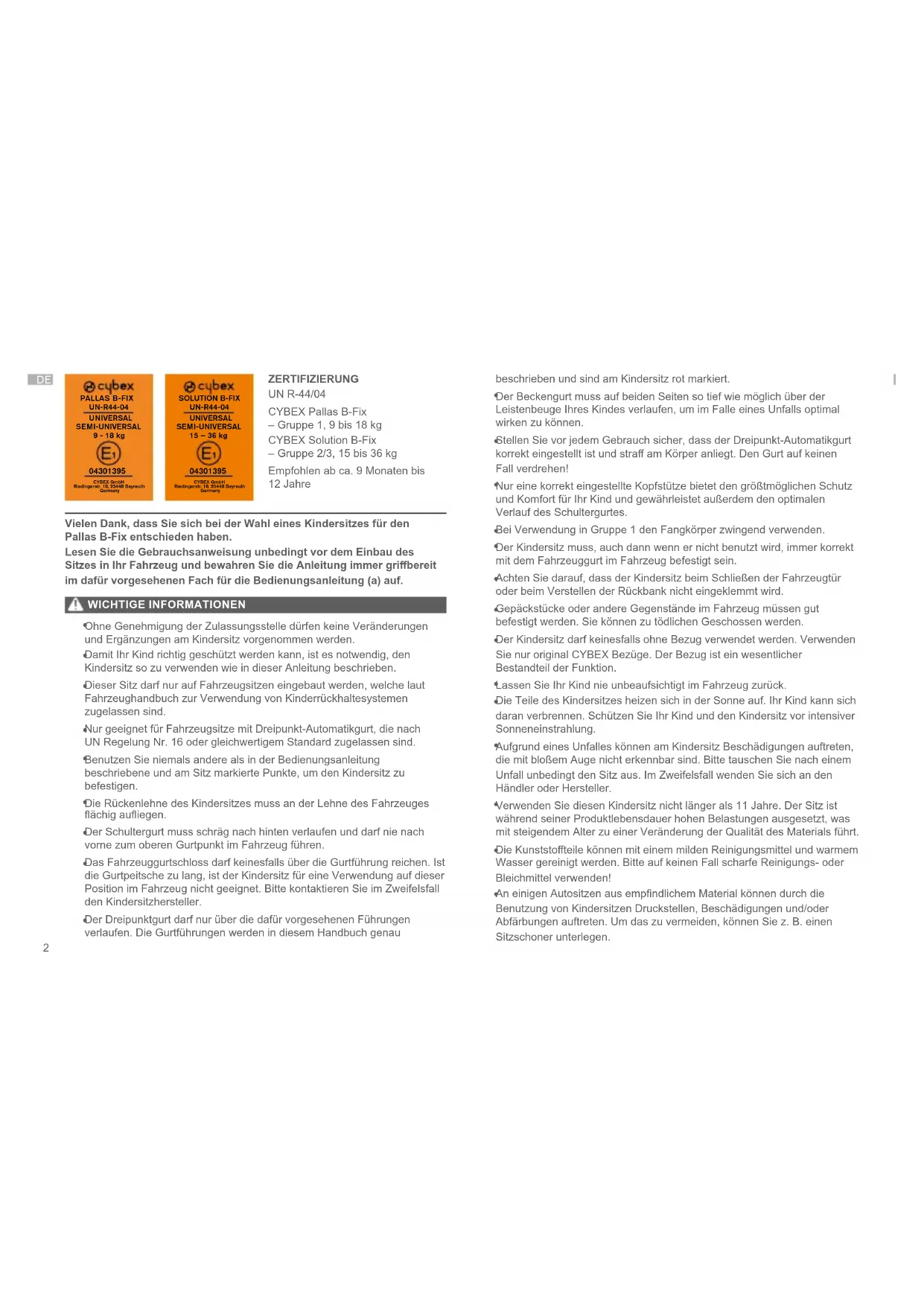

BEDIENUNGSANLEITUNG Pallas BFix CYBEX

- Gruppe 1, 9 bis 18 kg

CYBEX Solution B-Fix

- Gruppe 2/3, 15 bis 36 kg

Empfohlen ab ca. 9 Monaten bis

12 Jahre

Vielen Dank, dass Sie sich bei der Wahl eines Kindersitzes für den Pallas B-Fix entschieden haben.

Lesen Sie die Gebrauchsanweisung unbedingt vor dem Einbau des Sitzes in Ihr Fahrzeug und bewahren Sie die Anleitung immer griffbereit im dafür vorgesehenen Fach für die Bedienungsanleitung (a) auf.

WICHTIGE INFORMATIONEN

Ohne Genehmigung der Zulassungsstelle dürfen keine Veränderungen und Ergänzungen am Kindersitz vorgenommen werden.
- Damit Ihr Kind richtig geschützt werden kann, ist es notwendig, den Kindersitz so zu verwenden wie in dieser Anleitung beschrieben.
Dieser Sitz darf nur auf Fahrzeugsitzen eingebaut werden, welche laut Fahrzeughandbuch zur Verwendung von Kinderrückhaltesystemen zugelassen sind.
Nur geeignet für Fahrzeugsitze mit Dreipunkt-Automatikgurt, die nach UN Regelung Nr. 16 oder gleichwertigem Standard zugelassen sind.
Benutzen Sie niemals andere als in der Bedienungsanleitung beschriebene und am Sitz markierte Punkte, um den Kindersitz zu befestigen.
Die Rückenlehne des Kindersitzes muss an der Lehne des Fahrzeuges flächig aufliegen.
Der Schultergurt muss schräg nach hinten verlaufen und darf nie nach vorne zum oberen Gurtpunkt im Fahrzeug führen.
Das Fahrzeuggurtschloss darf keinesfalls über die Gurtführung reichen. Ist die Gurpteitsche zu lang, ist der Kindersitz für eine Verwendung auf dieser Position im Fahrzeug nicht geeignet. Bitte kontaktieren Sie im Zweifelsfall den Kindersitzhersteller.
Der Dreipunktgurt darf nur über die dafür vorgesehenen Führungen verlaufen. Die Gurtführungen werden in diesem Handbuch genau

beschrieben und sind am Kindersitz rot markiert.

Der Beckengurt muss auf beiden Seiten so tief wie möglich über der Leistenbeuge Ihres Kindes verlaufen, um im Falle eines Unfalls optimal wirken zu können.
Stellen Sie vor jedem Gebrauch sicher, dass der Dreipunkt-Automatikgurt korrekt eingestellt ist und straff am Körper anliegt. Den Gurt auf keinen Fall verdrehen!
Nur eine korrekt eingestellte Kopfstütze bietet den größtmöglichen Schutz und Komfort für Ihr Kind und gewährleistet außerdem den optimalen Verlauf des Schultergurtes.
Bei Verwendung in Gruppe 1 den Fangkörper zwingend verwenden.
Der Kindersitz muss, auch dann wenn er nicht benutzt wird, immer korrekt mit dem Fahrzeuggurt im Fahrzeug befestigt sein.
Achten Sie darauf, dass der Kindersitz beim Schließen der Fahrzeugtür oder beim Verstellen der Rückbank nicht eingeklemmt wird.
Gepäckstücke oder andere Gegenstände im Fahrzeug müssen gut befestigt werden. Sie können zu tödlichen Geschossen werden.
Der Kindersitz darf keinesfalls ohne Bezug verwendet werden. Verwenden Sie nur original CYBEX Bezüge. Der Bezug ist ein wesentlicher Bestandteil der Funktion.
Lassen Sie Ihr Kind nie unbeaufsichtigt im Fahrzeug zurück.
Die Teile des Kindersitzes heizen sich in der Sonne auf. Ihr Kind kann sich daran verbrennen. Schützen Sie Ihr Kind und den Kindersitz vor intensiver Sonneneinstrahlung.
Aufgrund eines Unfalles können am Kindersitz Beschädigungen auftreten, die mit bloßem Auge nicht erkennbar sind. Bitte tauschen Sie nach einem Unfall unbedingt den Sitz aus. Im Zweifelsfall wenden Sie sich an den Händler oder Hersteller.
*Verwenden Sie diesen Kindersitz nicht länger als 11 Jahre. Der Sitz ist während seiner Produktlebensdauer hohen Belastungen ausgesetzt, was mit steigendem Alter zu einer Veränderung der Qualität des Materials führt.
Die Kunststoffteile können mit einem milden Reinigungsmittel und warmem Wasser gereinigt werden. Bitte auf keinen Fall scharfe Reinigungs- oder Bleichmittel verwenden!
An einigen Autositzen aus empfindlichem Material können durch die Benutzung von Kindersitzen Druckstellen, Beschädigungen und/oder Abfärbungen auftreten. Um das zu vermeiden, können Sie z. B. einen Sitzschoner unterlegen.

SITZKOMPONENTEN

(a) Fach für die Bedienungsanleitung
(b) Rückenlehne
(c) Verstellbare Kopfstütze
(d) Höhenverstellung der Kopfstütze
(e) Sitzkissen
(f) Fangkörper

(g) Gurtführung Gruppe 1
(h) Beckengurtführung Gruppe 2/3
(i) Schultergurtführung
(j) Seitenaufprallschutz
(k)Latch-Connect-Haken
(I) Latch-Versteller
(m) ISOFIX-Befestigungspunkte

ERSTMONTAGE

Die Rückenlehne (b) wird mit der Führungsnase auf der Achse des Sitzkissens

(e) eingehakt. Anschließend wird die Rückenlehne (b) nach vorne geklappt.

Der Fangkörper (f) wird auf das Sitzkissen (e) geschoben.

DER RICHTIGE PLATZ IM FAHRZEUG

Der Kindersitz ist mit verstautem Latch-Connect-System auf allen

Fahrzeugplätzen mit Dreipunkt-Automatikgurt verwendbar, die im

Fahrzeughandbuch für die „universelle“ Verwendung zugelassen sind.

Für die Befestigung mit dem Latch-Connect-System besteht eine „semi-

universale" Genehmigung. Aus diesem Grund kann das Latch-Connect-

System nur in bestimmten Fahrzeugen eingesetzt werden. Die zugelassenen Fahrzeuge entnehmen Sie bitte der beigelegten Fahrzeugtypenliste.

Die aktuelle Version erhalten Sie auf www.cybex-online.com. Ab einer

Körpergröße von 135 cm kann die Kompatibilität des Pallas B-Fix mit Ihrem

Fahrzeug eventuell eingeschränkt sein. Bitte vergewissern Sie sich anhand der Fahrzeugtypenliste.

In Ausnahmefällen kann der Kindersitz auch vorne am Beifahrersitz verwendet werden. Die Empfehlungen des Fahrzeugherstellers sind unbedingt zu

befolger

EINBAU DES KINDERSITZES IN DAS FAHRZEUG

1. Achten Sie darauf, dass ...
2. die Rückenlehne des Fahrzeugsitzes in aufrechter Position eingerastet ist.
3. bei Einbau des Kindersitzes auf dem Beifahrersitz dieser so weit wie
   möglich hinten steht, ohne dabei die Gurtführung zu beeinträchtigen.

4. Verlängern Sie den Gurt des Latch-Connect-Systems durch Betätigen des Latch-Verstellers (I).

5. Befestigen Sie die Latch-Connect-Haken (k) an den ISOFIX-Befestigungspunkten (m) des Fahrzeugs.

6. Straffen Sie das Latch-Connect-System durch Ziehen am freien Ende des Gurtes, bis die Position des Kindersitzes korrekt eingestellt ist.
7. Achten Sie darauf, dass die Rückenlehne des Kindersitzes (b) flächig an der Rückenlehne des Fahrzeugsitzes anliegt.

Sollte die Kopfstütze des Fahrzeuges störend sein, ziehen Sie diese heraus oder nehmen diese ab (ausgenommen rückwärtsgerichtete Fahrzeugsitze).

1. Vergewissern Sie sich, dass der Sitz gut hält, indem Sie versuchen, ihn aus den ISOFIX-Befestigungspunkten (m) herauszuziehen.
2. Falls der Sitz ohne Latch-Connect-System verwendet wird, kann dieses an der Unterseite des Sitzes verstaut werden.

Mit dem Latch-Connect-System können Sie den CYBEX Pallas B-fix mit

dem Fahrzeug verbinden und so die Sicherheit Ihres Kindes erhöhen. Ihr Kind muss weiterhin mit dem 3-Punkt-Gurt Ihres Fahrzeuges und dem Fangkörper in Gruppe 1 angeschnallt werden.

AUSBAU DES KINDERSITZES AUS DEM FAHRZEUG

Führen Sie die Einbauschritte in umgekehrter Reihenfolge durch.

1. Die gestrafften Gurte mit Hilfe des Latch-Verstellers (I) lockern.
2. Die Latch-Connect-Haken (k) auf beiden Seiten von den ISOFIX-Befestigungspunkten lösen.
3. Entfernen Sie den Kindersitz.
4. Das Latch-Connect-System kann im unteren Teil des Kindersitzes verstaut werden.

ANPASSEN DER KOPFSTÜTZE

Die Kopfstütze (c) kann durch Ziehen des Griffs zur Höhenverstellung (d) an der Rückseite der Kopfstütze (c) angepasst werden. Stellen Sie die Kopfstütze (c) so ein, dass der Abstand zwischen den Schultern des Kindes und der Kopfstütze (c) nicht mehr als 2 cm (ca. 2 Finger) beträgt.

Die Höhe der Kopfstütze kann auch im eingebauten Zustand im Auto eingestellt werden.

KORREKTER INSTALLATIONSMODUS

Gruppe 1

9 - 18 kg

Gruppe 2/3

15-36kg

Installationsmodus mit Fangkörper ohne Fangkörper

Installation

ANSCHNALLEN MIT FANGKÖRPER – GRUPPE 1 (9–18 KG)

1. Legen Sie den Fangkörper (f) ein. Die seitlichen Flügel des Fangkörpers (f) passen exakt zwischen Armlehnen und Sitzfläche.
2. Ziehen Sie die gesamte Gurtlänge des Fahrzeuggurtes heraus.
3. Den Beckengurt legen Sie über die gesamte dafür vorgesehene rot markierte Gurtführung des Fangkörpers (g).
4. Stecken Sie die Gurtzunge in das Gurtschloss, sodass diese mit einem hörbaren „KLICK“ einrastet.
5. Ziehen Sie den Schultergurt nach hinten, um den Beckengurt zu straffen.
6. Führen Sie den Schultergurt parallel zum Beckengurt in der Gurtführung (g) zurück und ziehen Sie den Schultergurt straff. Achten Sie darauf, dass beide Gurtleile über die gesamte Breite des Fangkörpers (f) innerhalb der Gurtführung (g) verlaufen.
7. Ziehen Sie nun den Schultergurt nach oben fest in die Gurtführung des Fangkörpers (g), damit dieser sich festklemmt.
8. Legen Sie den Schultergurt zwischen Kopfstütze (c) und Rückenlehne (b). Der Schultergurt muss nicht in der Schultergurtführung (i) eingelegt werden.

WECHSEL VON GRUPPE 1 ZU GRUPPE 2/3

Ist ihr Kind 18 kg schwer, entfernen Sie den Fangkörper (f).

Wechsel von Gruppe 1 zu Gruppe 2/3 ist frühestens ab 15 kg erlaubt. wahren Sie den Fangkörper gut geschützt auf.

ANSCHNALLEN OHNE FANGKÖRPER – GRUPPE 2/3 (15–36 KG)

1. Führen Sie den Fahrzeuggurt um Ihr Kind herum und stecken Sie die Gurtzunge in das Gurtschloss des Fahrzeugs, sodass diese mit einem hörbaren „KLICK“ einrastet.
2. Legen Sie den Beckengurt in die rot gekennzeichneten Beckengurtführungen (h) des Kindersitzes ein.
3. Ziehen Sie am Schultergurt, um den Beckengurt zu straffen.
4. Auf der Seite des Gurtschlosses müssen der Schultergurt und der Beckengurt zusammen in die Beckengurtführung (h) eingelegt sein.
5. Führen Sie den Schultergurt durch die Schultergurtführung (i), bis er sich innerhalb der Gurtführung befindet.
6. Vergewissern Sie sich, dass der Schultergurt über das Schlüsselbein Ihres Kindes verläuft und nicht am Hals anliegt. Falls erforderlich, passen Sie durch Verstellen der Kopfstützenhöhe den Gurtverlauf an.

AB- UND AUFZIEHEN DES BEZUGES

Der Bezug am Kindersitz besteht aus vier Teilen (Kopfstütze, Rückenlehne, Sitzkissen und Fangkörper). Diese sind an mehreren Stellen mit Druckknöpfen am Kindersitz befestigt. Lösen Sie alle Befestigungen, anschließend können die Einzelteile abgezogen werden.

Um den Bezug wieder zu befestigen, verfahren Sie in umgekehrter Reihenfolge.

zug nur bei 30 °C im Schonwaschgang waschen, ansonsten kann zu Ausfärbungen des Bezugstoffes kommen. Den Bezug gesondert an anderer Wäsche waschen und nicht im Trockner oder in der prallen nne trocknen!

HERSTELLERGARANTIE- UND ENTSORGUNGSBESTIMMUNGEN

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Deutschland) gewährt Ihnen 3 Jahre Garantie auf dieses Produkt. Die Garantie gilt in dem Land, in dem dieses Produkt erstmalig über den Einzelhandel an einen Verbraucher verkauft wurde. Den Inhalt der Garantie und alle wesentlichen Angaben, die für die Geltendmachung der Garantie erforderlich sind, finden Sie auf unserer Homepage go.cybex-online.com/manufacturer-warranty-car-seats. Wird in der Artikelbeschreibung eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mängelrechte uns gegenüber hiervon unberührt.

Bitte beachten Sie die Entsorgungsbestimmungen Ihres Landes.
