Produkttyp	Autokindersitz
Marke	CYBEX
Modell	Sirona T i-Size
Körpergröße des Kindes	45 bis 105 cm
Maximales Kindergewicht	18 kg
Mindestalter für Vorwärtsfahrt	15 Monate
Mindestgröße für Vorwärtsfahrt	76 cm
Norm	R129/03 (i-Size)
Installation	Base T / Base Z2 mit ISOFIX und Stützfuß
Sitzdrehung	Ja, mit Drehgriff
Neigungsverstellung	Ja, mehrere Positionen
Höhenverstellung der Kopfstütze	Ja, mit hinterem Griff
Seitenaufprallschutz	Linearer Seitenaufprallschutz (L.S.P.) klappbar
Gurtsystem	5-Punkt mit zentraler Einstellung
Neugeboreneneinlage	Inklusive, bis 60 cm
Basisstromversorgung	CR2032-Batterie für akustische Anzeigen
Bezugspflege	Wäsche bei 30 °C, Schonprogramm, nicht im Trockner trocknen
Herstellergarantie	3 Jahre
Herstellungsland	Deutschland (Firmensitz CYBEX)

Häufig gestellte Fragen - Sirona T i-Size CYBEX

Wie installiere ich die ISOFIX-Basis?

Klappen Sie den Stützfuß aus, fahren Sie die ISOFIX-Arme aus, schieben Sie diese in die ISOFIX-Verankerungen, bis ein Klicken zu hören ist. Die Anzeigen wechseln von Rot auf Grün. Danach den Stützfuß bis zum Bodenkontakt ausfahren, bis die Anzeige grün wird und der Piepton aufhört.

Kann ich den Sitz vorwärtsgerichtet für ein Kind unter 15 Monaten verwenden?

Nein, die Vorwärtsfahrt ist erst ab 15 Monaten und einer Mindestgröße von 76 cm erlaubt. Bis zu diesen Kriterien muss der Sitz rückwärtsgerichtet verwendet werden.

Wozu dient der Stützfuß?

Der Stützfuß überträgt die Kräfte bei einem Unfall auf den Fahrzeugboden. Er muss ausgefahren werden, bis er den Boden berührt und die Anzeige grün wird. Ist er nicht korrekt installiert, ertönt ein akustisches Signal.

Wie entferne ich den Sitz von der Basis?

Ziehen Sie den Entriegelungsgriff des Sitzes (15) nach oben, neigen Sie den Sitz leicht und nehmen Sie ihn von der Basis ab.

Wie stelle ich die Kopfstütze ein?

Verwenden Sie den Einstellgriff (18) an der Rückseite der Kopfstütze. Stellen Sie sie so ein, dass 2 cm (etwa zwei Fingerbreit) zwischen den Schultern des Kindes und dem unteren Rand der Kopfstütze bleiben.

Kann der Sitz gedreht werden?

Ja, ziehen Sie am Drehgriff (20), um den Sitz zu drehen. Klappen Sie zuerst den Seitenaufprallschutz (L.S.P.) ein, um die Drehung zu erleichtern. Vor der Fahrt muss die Fahrtrichtungsanzeige grün sein.

Wie reinige ich den Sitzbezug?

Der Bezug kann bei 30 °C im Schonwaschgang gewaschen werden. Nicht im Trockner trocknen und keiner direkten Sonneneinstrahlung aussetzen. Entfernen Sie vor dem Waschen die Neugeboreneneinlage und den Schaumstoff.

Wie lange beträgt die Garantiezeit?

CYBEX gewährt eine Garantie von 3 Jahren ab Kaufdatum. Die Garantie gilt im Land des Erstverkaufs. Weitere Informationen unter go.cybex-online.com/manufacturer-warranty-car-seats.

Kann ich den Sitz auf dem Beifahrersitz mit aktivem Airbag verwenden?

Nein, die Installation ist nicht zulässig auf einem Vordersitz mit aktivem Airbag. Wenn Sie ihn vorne installieren müssen, deaktivieren Sie den Airbag.

Was tun, wenn die Basis einen kontinuierlichen Piepton von sich gibt?

Der Piepton zeigt an, dass die Basis nicht korrekt installiert ist. Überprüfen Sie, ob der Stützfuß den Boden berührt und seine Anzeige grün ist. Wenn der Piepton anhält, überprüfen Sie die CR2032-Batterie im Fach unter der Basis.

BEDIENUNGSANLEITUNG Sirona T i-Size CYBEX

Vielen Dank, dass Sie sich bei der Wahl eines Kindersitzes für den Sirona T i-Size entschieden haben.

Lesen Sie diese Bedienungsanleitung vor dem Einbau des Kindersitzes in Ihr Fahrzeug unbedingt durch und bewahren Sie sie immer griffbereit im dafür vorgesehenen Fach (29) auf.

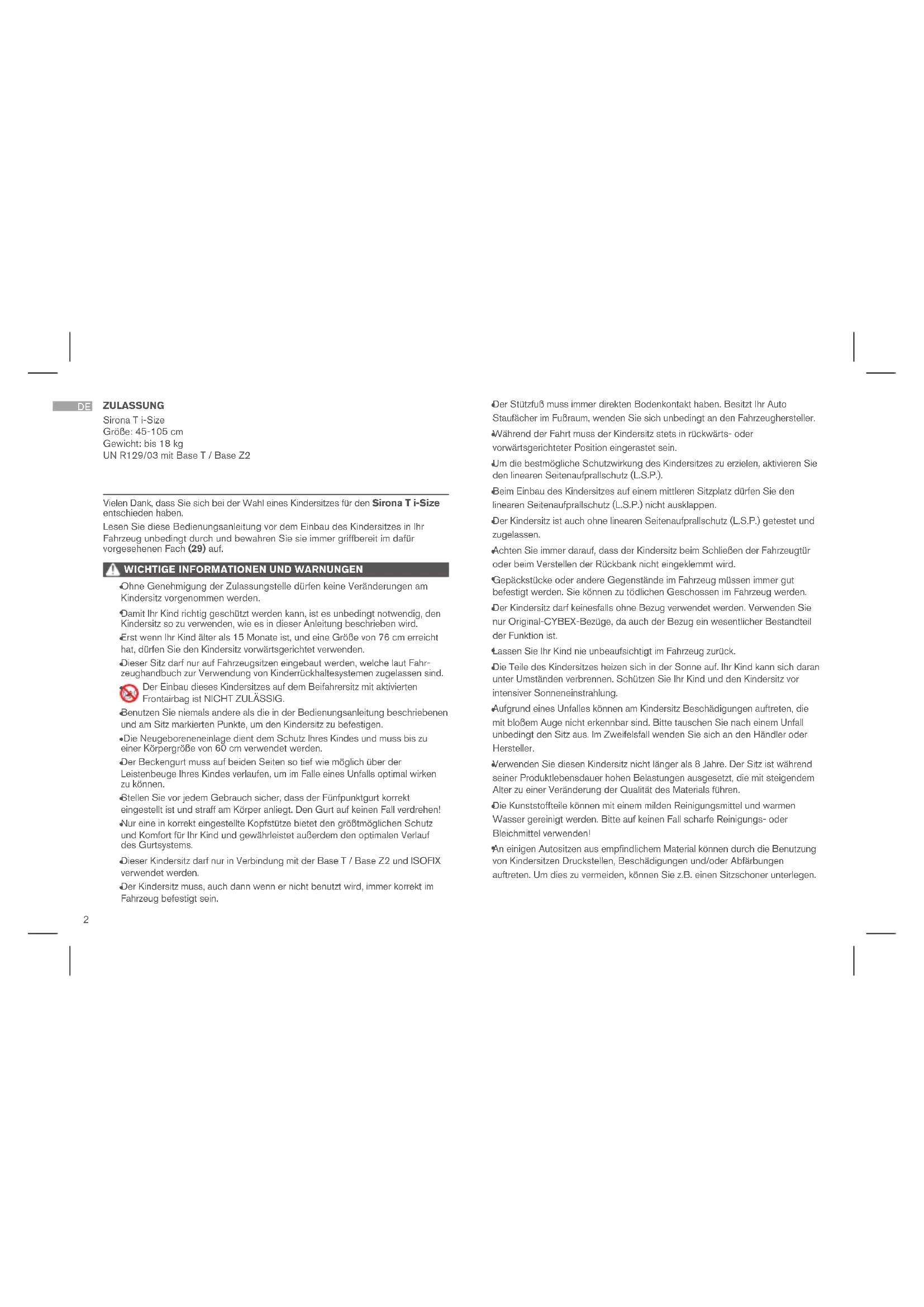

WICHTIGE INFORMATIONEN UND WARNUNGEN

Ohne Genehmigung der Zulassungstelle dürfen keine Veränderungen am Kindersitz vorgenommen werden.

- Damit Ihr Kind richtig geschützt werden kann, ist es unbedingt notwendig, den Kindersitz so zu verwenden, wie es in dieser Anleitung beschrieben wird.

Erst wenn Ihr Kind älter als 15 Monate ist, und eine Größe von 76 cm erreicht hat, dürfen Sie den Kindersitz vorwärtsgerichtet verwenden.

Dieser Sitz darf nur auf Fahrzeugsitzen eingebaut werden, welche laut Fahrzeughandbuch zur Verwendung von Kinderrückhaltesystemen zugelassen sind.

Der Einbau dieses Kindersitzes auf dem Beifahrersitz mit aktivierten Frontairbag ist NICHT ZULÄSSIG.

Benutzen Sie niemals andere als die in der Bedienungsanleitung beschriebenen und am Sitz markierten Punkte, um den Kindersitz zu befestigen.

•Die Neugeboreneneinlage dient dem Schutz Ihres Kindes und muss bis zu einer Körpergröße von 60 cm verwendet werden.

Der Beckengurt muss auf beiden Seiten so tief wie möglich über der Leistenbeuge Ihres Kindes verlaufen, um im Falle eines Unfalls optimal wirken zu können.

Stellen Sie vor jedem Gebrauch sicher, dass der Fünfpunktgurt korrekt eingestellt ist und straff am Körper anliegt. Den Gurt auf keinen Fall verdrehen!

Nur eine in korrekt eingestellte Kopfstütze bietet den größtmöglichen Schutz und Komfort für Ihr Kind und gewährleistet außerdem den optimalen Verlauf des Gurtsystems.

Dieser Kindersitz darf nur in Verbindung mit der Base T / Base Z2 und ISOFIX verwendet werden.

Der Kindersitz muss, auch dann wenn er nicht benutzt wird, immer korrekt im Fahrzeug befestigt sein.

Der Stützfuß muss immer direkten Bodenkontakt haben. Besitzt Ihr Auto Staufächer im Fußraum, wenden Sie sich unbedingt an den Fahrzeughersteller.

Während der Fahrt muss der Kindersitz stets in rückwärts- oder vorwärtsgerichteter Position eingerastet sein.

Um die bestmögliche Schutzwirkung des Kindersitzes zu erzielen, aktivieren Sie den linearen Seitenaufprallschutz (L.S.P.).

Beim Einbau des Kindersitzes auf einem mittleren Sitzplatz dürfen Sie den linearen Seitenaufprallschutz (L.S.P.) nicht ausklappen.

Der Kindersitz ist auch ohne linearen Seitenaufprallschutz (L.S.P.) getestet und zugelassen.

Achten Sie immer darauf, dass der Kindersitz beim Schließen der Fahrzeugtür oder beim Verstellen der Rückbank nicht eingeklemmt wird.

Gepäckstücke oder andere Gegenstände im Fahrzeug müssen immer gut befestigt werden. Sie können zu tödlichen Geschossen im Fahrzeug werden.

Der Kindersitz darf keinesfalls ohne Bezug verwendet werden. Verwenden Sie nur Original-CYBEX-Bezüge, da auch der Bezug ein wesentlicher Bestandteil der Funktion ist.

Lassen Sie Ihr Kind nie unbeaufsichtigt im Fahrzeug zurück.

Die Teile des Kindersitzes heizen sich in der Sonne auf. Ihr Kind kann sich daran unter Umständen verbrennen. Schützen Sie Ihr Kind und den Kindersitz vor intensiver Sonneneinstrahlung.

Aufgrund eines Unfalles können am Kindersitz Beschädigungen auftreten, die mit bloßem Auge nicht erkennbar sind. Bitte tauschen Sie nach einem Unfall unbedingt den Sitz aus. Im Zweifelsfall wenden Sie sich an den Händler oder Hersteller.

Verwenden Sie diesen Kindersitz nicht länger als 8 Jahre. Der Sitz ist während seiner Produktlebensdauer hohen Belastungen ausgesetzt, die mit steigendem Alter zu einer Veränderung der Qualität des Materials führen.

Die Kunststoffteile können mit einem milden Reinigungsmittel und warmen Wasser gereinigt werden. Bitte auf keinen Fall scharfe Reinigungs- oder Bleichmittel verwenden!

An einigen Autositzen aus empfindlichem Material können durch die Benutzung von Kindersitzen Druckstellen, Beschädigungen und/oder Abfärbungen auftreten. Um dies zu vermeiden, können Sie z.B. einen Sitzschoner unterlegen.

SITZKOMPONENTEN

Batteriefach (1)	Sitzentriegelungstaste (15)
Basis (2)	Parkposition des Stützfußes (16)
Stützfuß (3)	Kopfstütze (17)
Neugeboreneinlage (4)	Verstellgriff der Kopfstütze (18)
Größenindikator (5)	Positionsverstelltaste (19)
ISOFIX-Entrieglungstasten (6)	Sitzrotationsgriff (20)
ISOFIX-Rastarme (7)	Fahrtrichtungskontrolle (D.D.C.) (21)
ISOFIX-Befestigungspunkte (8)	Fahrtrichtungsindikator (22)
ISOFIX-Indikatoren (9)	Gurtverstelltaste (23)
Einstelltaste des Stützfußes (10)	Schultergurte (24)
Stützfußindikator (11)	Gurtschloss (25)
Sitzverrieglungsindikator (12)	Schlosszunge (26)
Linearer Seitenaufprallschutz (L.S.P.) (13)	Beckengurte (27)
	Zentralverstellgurt (28)
L.S.P. Entriegelungstaste (14)	Fach für Bedienungsanleitung (29)

DER RICHTIGE PLATZ IM FAHRZEUG

Dies ist ein verbessertes Kinderrückhaltesystem der Kategorie i-Size. Es ist nach der UN Regulierung Nr. 129/03 mit Base T / Base Z2 zur Verwendung auf solchen Fahrzeugsitzen genehmigt, die gemäß den Angaben des Fahrzeugherstellers im Fahrzeughandbuch für i-Size-Rückhaltesysteme geeignet sind. Verfügt Ihr Fahrzeug über keinen i-Size Sitzplatz, überprüfen Sie bitte anhand der Fahrzeug-Typenliste, ob eine Verwendung erlaubt ist. Die aktuelle Version der Typenliste erhalten Sie auf www.cybex-online.com.

Möglicherweise konnen nicht alle Sitz- und Liegepositionen in allen zugelassenen Fahrzeugen genutzt werden.

VERWENDUNGSMÖGLICHKEITEN

45 – 105 cm,max. 18 kg	76 – 105 cm,>15 Mmax. 18 kg
BASE ZZ	BASE ZZ
45 – 60 cm >60 cm

Falls Sie einen Sitz mit Neugeboreneneinlage (4) erworben haben, befindet sich diese bereits im Sitz. Entfernen Sie diese, wenn Ihr Kind größer als 60 cm ist. Der Größenindikator (5) zeigt an, ab welcher Größe des Kindes ein Umbau auf vorwärtsgerichtete Verwendung frühestens erlaubt ist.

VORBEREITUNG FÜR DEN EINBAU MIT BASE T / BASE Z2

Vor der ersten Verwendung muss der Plastikstreifen aus dem Batteriefach (1) am Stützfuß entfernt werden. Es ist ein akustisches Warnsignal zu hören bis die Basis (2) korrekt installiert wurde. Ist der Stützfuß (3) ausgeklappt und es entsteht kein Ton, muss die Batterie überprüft werden. Zum Überprüfen der Batterie muss das Batteriefach (1) auf der Rückseite des Stützflußes mit einem Schraubenzieher geöffnet werden. Die Batterie darf nur durch eine Batterie der Größe CR2032 ersetzen werden.

EINBAU IN DAS FAHRZEUG

Achten Sie stets darauf, dass...

• die umklappbaren Rückenlehnen der Fahrzeugsitze eingerastet sind und sich in einer aufrechten Position befinden.
• bei Einbau des Kindersitzes auf dem Beifahrersitz, dieser in der hintersten Position steht.

Die Kindersitz ist ausschließlich für vorwärtsgerichtete Fahrzeugsitze, die mit ISOFIX augestattet sind, gemacht.

Einbau des Kindersitzes mit Base T / Base Z2

1. Stellen Sie sicher, dass die Taste für die Fahrtrichtungskontrolle (21) auf die untere Position eingestellt ist und die Basis für rückwärts gerichtete Kindersitze eingestellt ist.
2. Klappen Sie den Stützfuß (3) aus bis er in der vordersten Position einrastet. Nun ertönt ein akustisches Warnsignal bis der Stützfuß korrekt installiert wurde.
3. Betätigen Sie die ISOFIX-Entrieglungstasten (6), um die ISOFIX-Rastarme (7) auszufahren.
   Beide ISOFIX-Entriegelungstasten können unabhängig voneinander betätigt und die ISOFIX-Rastarme somit separat verstellt werden.
4. Schieben Sie die ISOFIX-Rastarme (7) bis zum Anschlag aus der Basis.
5. Stellen Sie die Basis (2) auf den entsprechenden Fahrzeugsitz im Auto.
6. Schieben Sie die beiden ISOFIX-Rastarme (7) in die ISOFIX-Befestigungspunkte (8) bis sie mit einem hörbaren „KLICK“ einrasten. Die beiden ISOFIX-Indikatoren (9) schalten von ROT auf GRÜN.
7. Vergewissern Sie sich, dass die Basis gut hält, indem Sie versuchen sie aus den ISOFIX-Befestigungspunkten (8) herauszuziehen.
8. Schieben Sie die Basis (2) in Richtung Rückenlehne, bis diese fest und möglichst vollflächig anliegt.
   Wechselseitiges Hin- und Herbewegen der Basis verspannt diese zusätzlich mit der Rückenlehne des Fahrzeuges.
9. Betätigen Sie die Einstelltaste des Stützfußes (10) und ziehen sie diesen soweit aus bis er den Fahrzeugboden berührt.
10. Ziehen Sie den Stützfuß (3) zur nächsten Verrastung aus, um eine optimale Kraftaufnahme zu gewährleisten.
11. Der Stützfußindikator (11) schaltet auf GRÜN, wenn der Stützfuß richtig am Fahrzeugboden aufsteht und das akustische Warnsignal verstummt.
12. Positionieren Sie den Kindersitz auf der Basis (2).
13. Stellen Sie sicher, dass dieser mit einem hörbaren „KLICK“ verriegelt.
14. Kontrollieren Sie anschließend, ob der Sitzverrieglungsindikator (12) an der Basis GRÜN zeigt
15. Um die bestmögliche Schutzwirkung zu erzielen, aktivieren Sie nun den linearen Seitenaufprallschutz (L.S.P) (13) auf der zur Fahrzeugtür zeigenden Seite des Kindersitzes. Drücken Sie hierfür die L.S.P Entriegelungstaste (14).

Der Kindersitz kann auch mit eingeklapptem L.S.P. verwendet werden, sollte der Platz im Fahrzeug nicht ausreichen. Drücken Sie hierfür die L.S.P. Entriegelungstaste und klappen Sie das L.S.P. gleichzeitig zurück.

AUSBAU AUS DEM FAHRZEUG

1. Ziehen Sie die Sitzentriegelungstaste (15) nach oben, um den Kindersitz zu entriegeln.
2. Kippen Sie den Kindersitz etwas und heben Sie ihn von der Basis (2).
3. Entriegeln Sie die ISOFIX-Rastarme (7) beidseitig, indem Sie die ISOFIX-Entriegelungstasten (6) drücken und gleichzeitig zurückziehen.
4. Ziehen Sie die Basis (2) aus den ISOFIX-Befestigungspunkten (8).
5. Entfernen Sie die Basis (2) und schieben Sie die ISOFIX-Rastarme (7) vollständig in die Transportposition zurück.
6. Schieben sie den Stützfuß (3) in seine Ausgangsposition und klappen ihn ein.
7. Es ist wichtig, den Stützfuß vollständig einzuklappen, sodass das akustisches Warnsignal verstummt. Auf der Unterseite der Basis gibt es eine Parkposition für den Stützfuß (16).

ANPASSEN DER KOPFSTÜTZE

Die verstellbare Kopfstütze (17) kann durch Ziehen des Verstellgriffs der Kopfstütze (18) angepasst werden. Stellen Sie die Kopfstütze (17) so ein, dass der Abstand zwischen den Schultern des Kindes und der Kopfstütze nicht mehr als 2 cm (ca. 2 Finger) beträgt.

DREHFUNKTION

Verwenden Sie den Sitzrotationsgriff (20) um den Sitz auf der Basis zu drehen.

empfehlen, das L.S.P. zu deaktivieren, bevor Sie den Sitz drehen.

Vergewissern Sie sich vor Fahrtantritt, dass der Kindersitz ordnungsgemäß eingerastet ist und der Fahrtrichtungsindikator (22) GRÜN anzeigt.

EINSTELLEN DER LIEGEPOSITION

Um den Sitz in Liegeposition zu bringen, betätigen Sie die Positionsverstelltaste (19) an der Vorderseite des Kindersitze.

empfehlen für Kinder die noch nicht selbständig sitzen können die Nutzung flachesten Liegeposition.

ten Sie immer darauf, dass die Sitzschale in Liege- sowie in Sitzposition par einrastet.

SICHERN DES KINDES

1. Drehen Sie den Sitz in Einstiegsposition.
2. Drücken Sie die Gurtverstelltaste (23) und ziehen Sie gleichzeitig an beiden Schultergurten (24) um die Gurte zu lockern.
3. Öffnen Sie das Gurtschloss (25) durch kräftiges Drücken der roten Taste.
4. Die Schlosszungen (26) können nun seitlich mittels Magneten am Bezug befestigt werden.
5. Setzen Sie Ihr Kind, mit dem Gesäß ganz hinten, in den Kindersitz.
6. Führen Sie die Schultergurte (24) gerade über die Schultern Ihres Kindes.
7. Führen Sie die beiden Schlosszungen (26) zusammen und rasten Sie diese im Gurtschloss (25) mit einem hörbaren „KLICK“ ein.
8. Sollten Sie einen Sitz mit SensorSafe Clip verwenden schließen Sie den Clip mit einem hörbaren „KLICK“ und schieben Sie den geschlossenen Clip nach unten in Richtung des Gurtschlosses (25).
9. Straffen Sie zunächst die Beckengurte (27) vor und ziehen Sie anschließend am Zentralverstellgurt (28), um die Schultergurte (24) soweit zu straffen, bis diese am Körper Ihres Kindes anliegen.

Den Gurt sollte soweit gestrafft sein, dass es nicht möglich ist eine Falte in einen der Gurte zu legen.

1. Bei Verwendung mit Sensor Safe positionieren Sie den Clip nun direkt unterhalb der Schulterpolster.

2. Drehen Sie den Sitz in die bevorzugte Reiseposition. Die vorwärtsgerichtete Position ist nur für Kinder älter 15 Monaten und größer 76 cm erlaubt.

AB- UND AUFZIEHEN DES BEZUGES

Der Bezug des Kindersitzes besteht aus 4 Teilen. Diese sind an mehreren Stellen am Kindersitz befestigt. Lösen Sie alle Befestigungen, anschließend können die Einzelteile abgezogen werden. Um den Bezug wieder zu befestigen, verfahren Sie in umgekehrter Reihenfolge.

Falls Sie einen Sitz mit Neugeboreneinlage (4) erworben haben, muss der Schaumstoff vor dem Waschen durch die dafür vorgesehenen Öffnungen entnommen werden.

Den Bezug darf nur bei 30 °C im Schonwaschgang gewaschen werden, ansonsten kann es zu Ausfärbungen des Bezugstoffes kommen. Bitte den Bezug gesondert von anderer Wäsche waschen und nicht im Trockner oder in der prallen Sonne trocknen!

HERSTELLERGARANTIE- UND ENTSORGUNGSBESTIMMUNGEN

Cybox GmbH (Riedingerstr. 18, 95448 Bayreuth, Deutschland) gewährt Ihnen 3 Jahre Garantie auf dieses Produkt. Die Garantie gilt in dem Land, in dem dieses Produkt erstmalig über den Einzelhandel an einen Verbraucher verkauft wurde. Den Inhalt der Garantie und alle wesentlichen Angaben, die für die Geltendmachung der Garantie erforderlich sind, finden Sie auf unserer Homepage go.cybex-online.com/manufacturerer-warranty-car-seats. Wird in der Artikelbeschreibung eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mängelrechte uns gegenüber hiervon unberührt.

Bitte beachten Sie die Entsorgungsbestimmungen Ihres Landes.

CERTIFICATION

Sirona T i-Size

Size range: 45-105 cm

Weight: max. 18 kg

UN R129/03 on Base T / Base Z2
