MANUALE UTENTE Sirona T i-Size CYBEX

Grazie per aver scelto il seggiolino auto Sirona T i-Size. Leggere attentamente questa Guida utente prima di installare il seggiolino auto e tenere sempre la guida a portata di mano nello scomparto apposito (29).

Senza l'approvazione dell'autorità di omologazione, il seggiolino auto non può essere modificato né subire aggiunte in alcun modo.

Al fine di mantenere il bambino correttamente protetto, è assolutamente essenziale utilizzare il seggiolino auto secondo le istruzioni di questa Guida utente.

Non utilizzare il seggiolino rivolto in avanti prima che l'età del bambino superi i 15 mesi e prima che il bambino abbia raggiunto un'altezza di 76 cm.

Questo seggiolino auto può essere installato solo sui sedili dei veicoli approvati per l'uso dei sistemi di ritenuta per bambini secondo il manuale del veicolo.

L'installazione di questo seggiolino auto sul sedile anteriore per il passeggero con l'airbag anteriore attivato NON È CONSENTITA.

Non utilizzare punti di contatto portanti diversi da quelli descritti nella Guida utente e contrassegnati sul sistema di ritenuta del bambino.

L'inserto neonato si utilizza per proteggere il bambino e deve essere utilizzato finché il bambino non raggiunge l'altezza di 60 cm.

Le cinture addominali dell'imbracatura devono scorrere il più in basso possibile lungo l'inguine del bambino per garantire una protezione ottimale in caso di incidente.

Prima di ogni viaggio, assicurarsi di regolare correttamente l'imbracatura a cinque punti e di fissarla in modo sicuro sul corpo del bambino. Le cinture non devono mai essere attorcigliate!

Solo un poggiatesta regolato in modo ottimale può offrire al bambino la protezione e il comfort ottimali assicurando che le cinture di sicurezza siano fissate in modo appropriato.

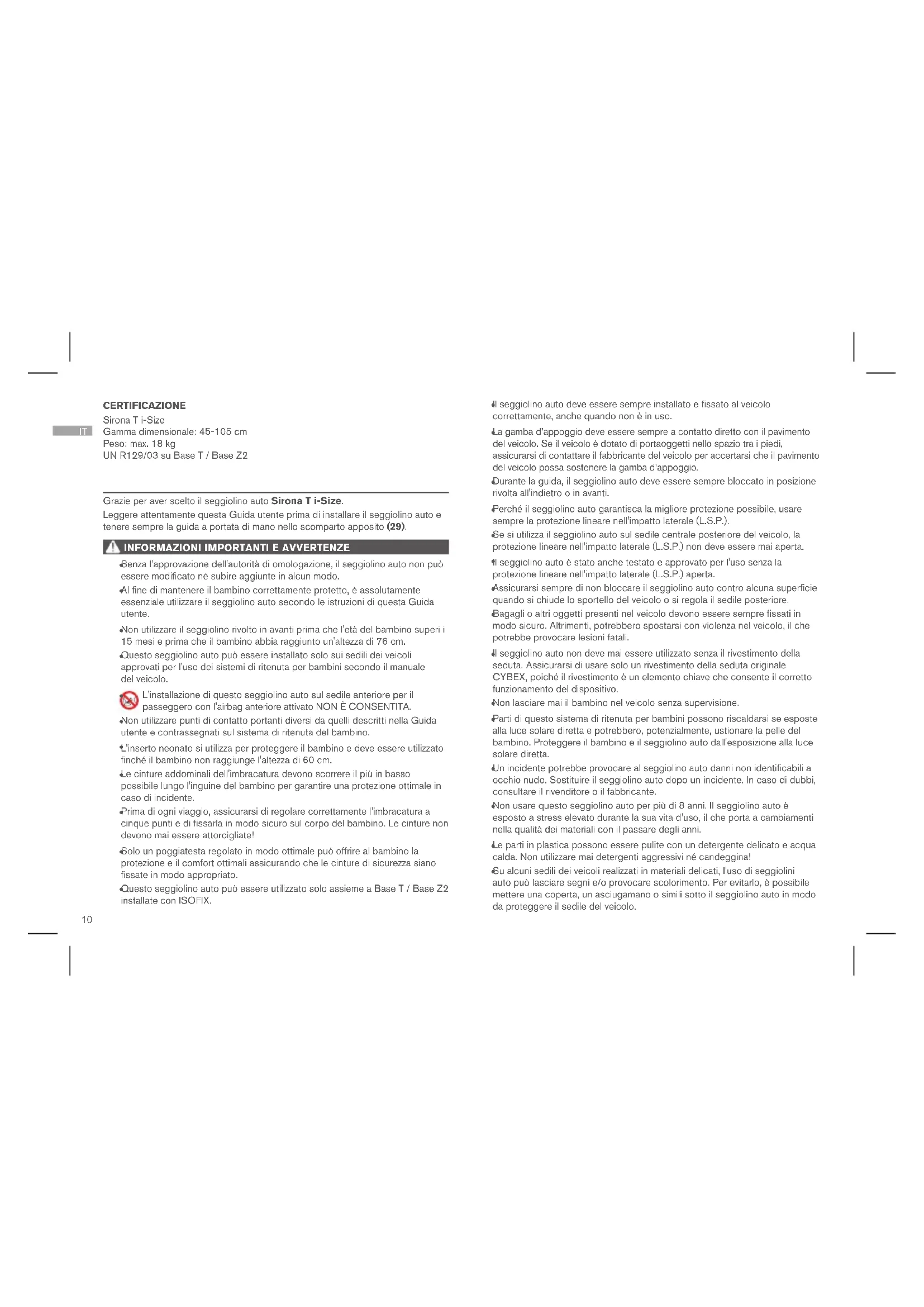

Questo seggiolino auto può essere utilizzato solo assieme a Base T / Base Z2 installate con ISOFIX. CERTIFICAZIONE Sirona T i-Size Gamma dimensionale: 45-105 cm Peso: max. 18 kg UN R129/03 su Base T / Base Z2

Il seggiolino auto deve essere sempre installato e fissato al veicolo correttamente, anche quando non è in uso.

La gamba d’appoggio deve essere sempre a contatto diretto con il pavimento del veicolo. Se il veicolo è dotato di portaoggetti nello spazio tra i piedi, assicurarsi di contattare il fabbricante del veicolo per accertarsi che il pavimento del veicolo possa sostenere la gamba d’appoggio.

Durante la guida, il seggiolino auto deve essere sempre bloccato in posizione rivolta all'indietro o in avanti.

Perché il seggiolino auto garantisca la migliore protezione possibile, usare sempre la protezione lineare nell'impatto laterale (L.S.P.).

Se si utilizza il seggiolino auto sul sedile centrale posteriore del veicolo, la protezione lineare nell'impatto laterale (L.S.P.) non deve essere mai aperta.

Il seggiolino auto è stato anche testato e approvato per l'uso senza la protezione lineare nell'impatto laterale (L.S.P.) aperta.

Assicurarsi sempre di non bloccare il seggiolino auto contro alcuna superficie quando si chiude lo sportello del veicolo o si regola il sedile posteriore.

Bagagli o altri oggetti presenti nel veicolo devono essere sempre fissati in modo sicuro. Altrimenti, potrebbero spostarsi con violenza nel veicolo, il che potrebbe provocare lesioni fatali.

Il seggiolino auto non deve mai essere utilizzato senza il rivestimento della seduta. Assicurarsi di usare solo un rivestimento della seduta originale CYBEX, poiché il rivestimento è un elemento chiave che consente il corretto funzionamento del dispositivo.

Non lasciare mai il bambino nel veicolo senza supervisione.

Parti di questo sistema di ritenuta per bambini possono riscaldarsi se esposte alla luce solare diretta e potrebbero, potenzialmente, ustionare la pelle del bambino. Proteggere il bambino e il seggiolino auto dall'esposizione alla luce solare diretta.

Un incidente potrebbe provocare al seggiolino auto danni non identificabili a occhio nudo. Sostituire il seggiolino auto dopo un incidente. In caso di dubbi, consultare il rivenditore o il fabbricante.

Non usare questo seggiolino auto per più di 8 anni. Il seggiolino auto è esposto a stress elevato durante la sua vita d'uso, il che porta a cambiamenti nella qualità dei materiali con il passare degli anni.

Le parti in plastica possono essere pulite con un detergente delicato e acqua calda. Non utilizzare mai detergenti aggressivi né candeggina!

Su alcuni sedili dei veicoli realizzati in materiali delicati, l'uso di seggiolini auto può lasciare segni e/o provocare scolorimento. Per evitarlo, è possibile mettere una coperta, un asciugamano o simili sotto il seggiolino auto in modo da proteggere il sedile del veicolo.11

Scomparto batteria (1) Base (2) Gamba d’appoggio (3) Inserto neonato (4) Indicatore della misura (5) Pulsanti di rilascio ISOFIX (6) Bracci di blocco ISOFIX (7) Punti di ancoraggio ISOFIX (8) Indicatore ISOFIX (9) Pulsante di regolazione della gamba d’appoggio (10) Indicatore della gamba d’appoggio (11) Indicatore del blocco del sedile (12) Protezione lineare nell'impatto laterale (L.S.P.)(13) L.S.P. Pulsante di rilascio (14) Maniglia di rilascio del seggiolino (15) Posizione di fermo della gamba d’appggio (16) Poggiatesta (17) Maniglia di regolazione del poggiatesta(18) Maniglia di regolazione della posizione(19) Maniglia di rotazione del seggiolino (20) Controllo direzione di marcia (D.D.C.)(21) Indicatore direzione di marcia (22) Pulsante di regolazione della cintura (23) Cinture (24) Fibbia della cintura (25) Linguetta della fibbia (26) Cinture addominali (27) Cintura di regolazione centrale (28) Scomparto per la Guida utente (29)

POSIZIONE CORRETTA NEL VEICOLO

Questo è un sistema avanzato di ritenuta per bambini i-Size. È approvato ai sensi del Regolamento UN N. R129/03 su Base T / Base Z2, per l'uso con le posizioni di seduta nel veicolo compatibili con i-Size, come indicato dai fabbricanti di veicoli nei relativi manuali utente. Se il veicolo non è dotato di una posizione di seduta i-Size, controllare l'elenco contenente i tipi di veicoli. È possibile reperire la versione più aggiornata dell’elenco dei tipi su www.cybex-online.com.

Se è stato acquistato il seggiolino con un inserto neonato (4), l’inserto deve essere già posizionato nel seggiolino auto quando lo si estrae dalla confezione. Deve essere rimosso se il bambino è alto più di 60 cm. L'indicatore della misura (5) mostra le dimensioni che il bambino deve raggiungere prima che sia possibile utilizzare il sedile rivolto in avanti. PREPARAZIONE ALL'INSTALLAZIONE DELLA BASE T / BASE Z2 Prima di utilizzare la base per la prima volta, la striscia di plastica deve essere rimossa dallo scomparto batteria (1) sulla gamba d’appoggio. La Base (2) emette un segnale acustico di avvertenza finché non viene correttamente installata. Se la gamba d’appoggio (3) è aperta e non si sente alcun suono, è necessario controllare la batteria. Per controllare la batteria, lo scomparto batteria (1) sul retro della gamba d’appoggio può essere aperto con un cacciavite. La batteria può essere sostituita solo con una batteria CR2032.

INSTALLAZIONE NEL VEICOLO

Assicurarsi sempre che...

• Gli schienali del veicolo siano bloccati in posizione verticale.

• Quando si installa il seggiolino auto sul sedile anteriore per il passeggero, regolare il sedile del veicolo il più lontano possibile.

Il seggiolino auto è realizzato esclusivamente per sedili dei veicoli rivolti in avanti, dotati di ISOFIX. Non e garantito che tutte le posizioni di seduta e reclinabili possano essere utilizzate in tutti i veicoli approvati.12

Installazione del seggiolino auto con Base T / Base Z2

1. Tenere il pulsante del controllo direzione di marcia (D.D.C.) (21) premuto e

assicurarsi che la base sia regolata per i sedili dei veicoli rivolti all'indietro almeno finché il bambino non raggiunge un'altezza di 76 cm e i 15 mesi di età.

2. Aprire la gamba d’appoggio (3) finché si blocca nella posizione più avanzata.

Un segnale acustico di avvertenza continua a suonare finché la gamba d’appoggio non è stata correttamente installata.

3. Rilasciare i pulsanti di rilascio ISOFIX (6) per allungare i bracci di blocco

I pulsanti di rilascio ISOFIX possono essere rilasciati entrambi in modo indipendente consentendo ai bracci di blocco ISOFIX di essere regolati in modo autonomo.

4. Spingere i bracci di blocco ISOFIX (7) fuori dalla base al massimo della loro

5. Posizionare la Base (2) su un sedile adeguato del veicolo.

6. Spingere i bracci di blocco ISOFIX (7) nei punti di ancoraggio ISOFIX (8)

finché non si bloccano in posizione con un "CLIC". I due indicatori ISOFIX (9) passano da ROSSO a VERDE.

7. Assicurarsi che la base sia sicura cercando di estrarla dai punti di ancoraggio

8. Spingere la Base (2) verso lo schienale del sedile del veicolo finché non è

Spostando la base da un lato all'altro, questa si fissa contro lo schienale del veicolo.

9. Premere il pulsante di regolazione della gamba d’appoggio (10) ed estenderla

finché non tocca il pavimento del veicolo.

10. Tirare la gamba d’appoggio (3) nella successiva posizione di blocco per

garantire una trasmissione di forza ottimale.

11. L'indicatore della gamba d’appoggio (11) diventa VERDE quando è

posizionata correttamente sul pavimento del veicolo e il segnale acustico di avvertenza si arresta.

12. Posizionare il seggiolino auto sulla Base (2).

13. Assicurarsi che il seggiolino auto si blocchi in posizione con un “CLIC”.

14. Controllare che l'indicatore di blocco del seggiolino (12) sulla base sia VERDE.

15. Per ottenere la migliore protezione possibile, attivare la protezione lineare

nell'impatto laterale (13) sul lato del seggiolino auto rivolto verso lo sportello. Per farlo, premere il pulsante di rilascio della L.S.P. (14).

Il seggiolino auto può anche essere utilizzato senza la L.S.P. in uso, se non c'è abbastanza spazio nel veicolo. Per farlo, premere il pulsante di rilascio della L.S.P. e contemporaneamente piegare la L.S.P.

RIMOZIONE DAL VEICOLO

1. Per sbloccare il seggiolino auto dalla base (2), tirare la maniglia di rilascio del

seggiolino (15) verso l'alto.

2. Inclinare leggermente il seggiolino e sollevarlo dalla base (2).

3. Sbloccare i bracci di blocco ISOFIX (7) su entrambi i lati premendo i pulsanti

di rilascio ISOFIX (6) e, contemporaneamente, tirandoli all'indietro.

4. Estrarre la Base (2) dai punti di ancoraggio ISOFIX (8).

5. Rimuovere la Base (2) e far scorrere i bracci di blocco ISOFIX (7)

completamente all'indietro nelle relative posizioni di trasporto.

6. Spingere la gamba d’appoggio (3) in posizione originale, quindi ripiegarla per

7. È importante piegare completamente la gamba d’appoggio in modo che il

segnale acustico possa smettere di suonare. Sul lato inferiore della base è indicata la posizione di stazionamento della gamba d’appoggio (16).

REGOLAZIONE DEL POGGIATESTA

Il poggiatesta regolabile (17) può essere regolato usando la maniglia di regolazione del poggiatesta (18) sul retro del poggiatesta (17). Durante la regolazione del poggiatesta (17), assicurarsi che non rimangano più di 2 cm (la larghezza di circa 2 dita) tra le spalle del bambino e il poggiatesta.

FUNZIONE DI ROTAZIONE

Tirare la maniglia di rotazione del seggiolino (20) sulla base per girare il seggiolino auto.

Raccomandiamo di disattivare la L.S.P. prima di ruotare il seggiolino. Prima di partire, assicurarsi che il seggiolino sia correttamente bloccato in posizione e che l'indicatore della direzione di guida (22) sia VERDE.

REGOLAZIONE DELLA POSIZIONE RECLINATA

Per regolare il sedile in posizione reclinata, premere la maniglia di regolazione della posizione (19) sulla parte anteriore del sedile per auto.

Raccomandiamo di usare la posizione reclinata più piatta per i bambini che non sono ancora in grado di stare seduti autonomamente.13

Assicurarsi sempre che il seggiolino auto si posizioni con un clic quando lo si regola sia in posizione reclinata che seduta.

FISSAGGIO DEL BAMBINO

1. Ruotare il seggiolino auto in posizione "di imbarco".

2. Premere il pulsante di regolazione della cintura (23) e tirare entrambe le

cinture di sicurezza (24), contemporaneamente per allentarle.

3. Sganciare la fibbia della cintura (25) premendo con fermezza il pulsante rosso.

4. Le linguette della fibbia (26) adesso possono essere attaccate nei punti

indicati del rivestimento utilizzando i magneti integrati.

5. Posizionare il bambino nel seggiolino auto con il fondoschiena sulla parte

6. Posizionare le cinture (24) direttamente sulle spalle del bambino.

7. Posizionare entrambe le linguette della fibbia (26) e bloccarle in posizione

nella fibbia della cintura (25). Si dovrebbe sentire un “CLIC”.

8. Se si usa un seggiolino con un gancio SensorSafe, spingere per chiudere il

gancio fino a sentire un "CLIC" e far scorrere il gancio chiuso in basso verso la fibbia della cintura (25).

9. Stringere le cinture addominali (27), quindi tirare verso ‘alto la cintura di

regolazione centrale (28) per stringere le cinture di sicurezza (24) fino a che non si adagiano comodamente sul corpo del bambino.

La cintura deve essere abbastanza stretta da non rendere possibile la creazione di pieghe in nessuna delle cinture.

10. Quando si usa il gancio SensorSafe, posizionarlo direttamente al di sotto dei

cuscinetti per le spalle.

11. Ruotare il seggiolino nella posizione preferita per il viaggio. La direzione rivolta

in avanti è permessa solo per i bambini di età superiore a 15 mesi e un'altezza di 76 cm.

RIMOZIONE E RICOLLOCAZIONE DEL RIVESTIMENTO DELLA

SEDUTA Il seggiolino auto si compone di 4 parti. Queste sono fissate al seggiolino auto in posizioni diverse. Una volta sbloccate, le singole parti del rivestimento possono essere rimosse. Per ricollocare il rivestimento, seguire le istruzioni per la rimozione al contrario. Se è stato acquistato con l'inserto neonato (4), prima del lavaggio deve essere rimossa la schiuma. A questo scopo sono preposte delle aperture nel tessuto.

Il rivestimento può essere lavato solo a 30°C con un programma di lavaggio per capi delicati, altrimenti il tessuto potrebbe scolorirsi. Lavare il rivestimento separatamente dagli altri capi e non asciugarlo in asciugatrice né alla luce solare diretta!

GARANZIA DEL FABBRICANTE E REGOLAMENTO SULLO

SMALTIMENTO CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Germania) offre 3 anni di garanzia su questo prodotto. La garanzia è valida nel Paese in cui questo prodotto è stato inizialmente venduto da un rivenditore al dettaglio al cliente. Il contenuto della garanzia e tutte le informazioni essenziali richieste per la validità della garanzia sono disponibili sulla nostra homepage: go.cybex-online.com/manufacturer-warranty-car-seats. Se la descrizione dell’articolo presenta una garanzia, i diritti legali contro di noi per eventuali difetti restano inalterati. Osservare le norme per lo smaltimento dei rifiuti del proprio Paese.14

(12) - (L.S.P.) (13) L.S.P. (14) (15) (16) (17) (18) (19) (20)
