Cloud G i-Size - Seggiolino auto CYBEX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Seggiolino auto i-Size gruppo 0+/1 (rivolto all'indietro)
Marca	Cybex
Modello	Cloud G i-Size
Categoria	Seggiolino auto per bambini
Norma	Regolamento UN n. R129/03 (i-Size)
Gamma di taglie	40 – 87 cm
Peso massimo del bambino	13 kg
Installazione	Base G con ISOFIX + gamba di carico, o cintura automatica a 3 punti
Funzioni principali	Rotazione (Base G), parasole, posizioni piatte, poggiatesta regolabile, inserto neonato, protezione lineare contro gli impatti laterali (P.L.L.), indicatori di blocco e di senso di marcia
Sicurezza	Utilizzo obbligatorio rivolto all'indietro, airbag anteriore disattivato, cintura senza torsione, gamba di carico a contatto con il pavimento
Manutenzione e pulizia	Rivestimento lavabile in lavatrice a 30°C (programma delicato), asciugatura all'aria aperta; plastica pulita con detergente delicato e acqua tiepida
Ricambi e riparabilità	Rivestimenti originali Cybex, adattatori per passeggino, Base G; garanzia del produttore 3 anni
Informazioni generali	Durata massima 8 anni; sostituire dopo un incidente; compatibile con le posizioni i-Size dei veicoli

Domande frequenti - Cloud G i-Size CYBEX

Come installare il seggiolino Cloud G i-Size con la Base G?

Tenere premuto il pulsante Driving Direction Control (D.D.C.) verso il basso, aprire la gamba di carico fino al blocco. Rilasciare i pulsanti di sblocco ISOFIX per estendere i bracci, spingerli nei punti di ancoraggio ISOFIX fino al ‘CLIC’ e verificare che gli indicatori ISOFIX diventino VERDI. Regolare la gamba di carico al pavimento finché l'indicatore della gamba di carico diventa VERDE. Posizionare il seggiolino sulla base e assicurarsi che l'indicatore di blocco del seggiolino sia VERDE.

Come installare il seggiolino con la cintura automatica a 3 punti?

Posizionare il seggiolino auto rivolto all'indietro, maniglia di trasporto in posizione A. Verificare che l'indicatore dell'angolo di inclinazione sia parallelo al pavimento. Far passare la cintura nella guida cintura addominale, allacciarla e stringere la sezione ventrale. Guidare la sezione diagonale dietro la testa del seggiolino e attraverso la guida cintura diagonale sopra la protezione lineare contro gli impatti laterali.

Quando bisogna rimuovere l'inserto neonato?

L'inserto neonato deve essere rimosso quando il bambino misura più di 60 cm. Per rimuoverlo, aprire la fibbia della cintura, rimuovere le spalline e poi l'inserto.

Come regolare il poggiatesta del seggiolino Cloud G i-Size?

Utilizzare la maniglia di regolazione del poggiatesta per regolare l'altezza. Assicurarsi che le uscite delle cinture spalla siano all'altezza delle spalle o leggermente al di sotto per un sostegno ottimale.

Come allacciare correttamente il mio bambino nel seggiolino?

Premere il pulsante di regolazione della cintura e tirare entrambe le cinghie per allentarle. Sganciare la fibbia, sistemare il bambino, posizionare le cinghie sulle spalle, chiudere la fibbia con un ‘CLIC’. Tirare la cintura di regolazione centrale per stringere l'imbracatura finché non è ben aderente (senza gioco).

Si può usare il seggiolino auto sul sedile anteriore con airbag attivo?

No, l'installazione sul sedile del passeggero anteriore con airbag frontale attivo NON È AUTORIZZATA. Utilizzare solo i sedili posteriori o disattivare l'airbag secondo il manuale del veicolo.

Come pulire il rivestimento del seggiolino?

Il rivestimento può essere lavato in lavatrice a 30°C con un programma delicato. Non utilizzare l'asciugatrice né esporre alla luce solare diretta. Le parti in plastica si puliscono con un detergente delicato e acqua tiepida.

Posso fissare il seggiolino su un passeggino?

Sì, il seggiolino auto può essere fissato a qualsiasi passeggino approvato tramite adattatori. Agganciare il seggiolino sull'adattatore rivolto verso il genitore. Per sbloccare, tenere premuti i pulsanti di sblocco per adattatore passeggino.

Qual è la durata di vita del seggiolino Cloud G i-Size?

Il seggiolino non deve essere utilizzato per più di 8 anni. Dopo un incidente, anche senza danni visibili, deve essere sostituito. I materiali si degradano con il tempo.

Cosa fare in caso di incidente?

Un incidente può causare danni invisibili. Sostituire il seggiolino auto dopo un incidente. In caso di dubbio, consultare il rivenditore o il produttore. Verificare inoltre che la gamba di carico e gli indicatori siano intatti.

MANUALE UTENTE Cloud G i-Size CYBEX

Gamma dimensionale: 40 – 87 cm

Peso: max 13 kg

Grazie per aver scelto il seggiolino auto Cloud G i-Size.

Leggere attentamente questa guida utente prima di installare il seggiolino auto nel veicolo e tenerla sempre a portata di mano per riferimenti futuri.

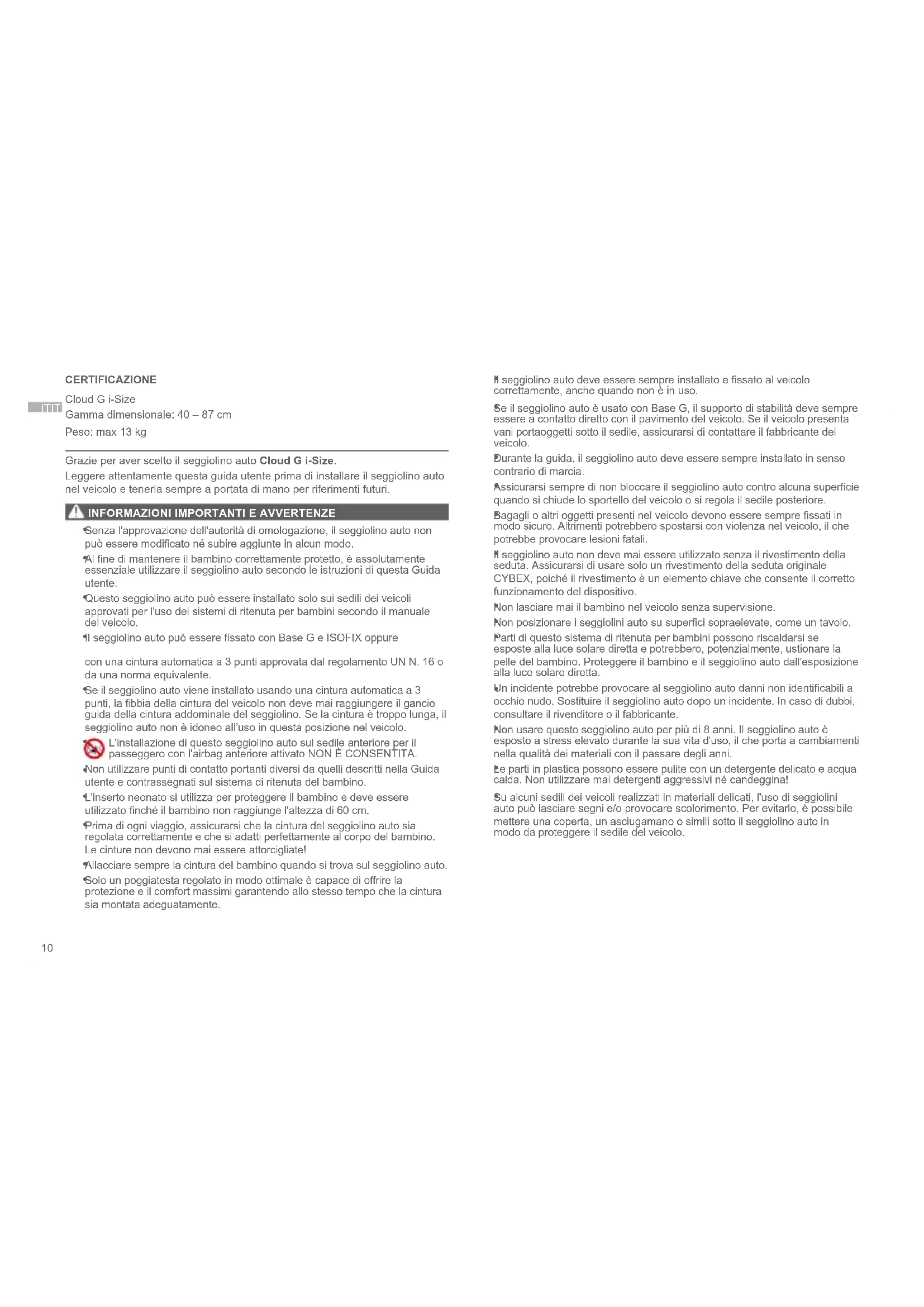

INFORMAZIONI IMPORTANTI E AVVERTENZE

Senza l'approvazione dell'autorità di omologazione, il seggiolino auto non può essere modificato né subire aggiunte in alcun modo.
*Al fine di mantenere il bambino correttamente protetto, è assolutamente essenziale utilizzare il seggiolino auto secondo le istruzioni di questa Guida utente.
Questo seggiolino auto può essere installato solo sui sedili dei veicoli approvati per l'uso dei sistemi di ritenuta per bambini secondo il manuale del veicolo.
¶I seggiolino auto può essere fissato con Base G e ISOFIX oppure

con una cintura automatica a 3 punti approvata dal regolamento UN N. 16 o da una norma equivalente.

Se il seggiolino auto viene installato usando una cintura automatica a 3 punti, la fibbia della cintura del veicolo non deve mai raggiungere il gancio guida della cintura addominale del seggiolino. Se la cintura è troppo lunga, il seggiolino auto non è idoneo all'uso in questa posizione nel veicolo.

L'installazione di questo seggiolino auto sul sedile anteriore per il passeggero con l'airbag anteriore attivato NON È CONSENTITA.

Non utilizzare punti di contatto portanti diversi da quelli descritti nella Guida utente e contrassegnati sul sistema di ritenuta del bambino.
L'inserto neonato si utilizza per proteggere il bambino e deve essere utilizzato finché il bambino non raggiunge l'altezza di 60 cm.
Prima di ogni viaggio, assicurarsi che la cintura del seggiolino auto sia regolata correttamente e che si adatti perfettamente al corpo del bambino. Le cinture non devono mai essere attorcigliate!
Allacciare sempre la cintura del bambino quando si trova sul seggiolino auto.
Solo un poggiatesta regolato in modo ottimale è capace di offrire la protezione e il comfort massimi garantendo allo stesso tempo che la cintura sia montata adeguatamente.

§ seggiolino auto deve essere sempre installato e fissato al veicolo correttamente, anche quando non è in uso.
Se il seggiolino auto è usato con Base G, il supporto di stabilità deve sempre essere a contatto diretto con il pavimento del veicolo. Se il veicolo presenta vani portaoggetti sotto il sedile, assicurarsi di contattare il fabbricante del veicolo.
Durante la guida, il seggiolino auto deve essere sempre installato in senso contrario di marcia.
Assicurarsi sempre di non bloccare il seggiolino auto contro alcuna superficie quando si chiude lo sportello del veicolo o si regola il sedile posteriore.
Bagagli o altri oggetti presenti nel veicolo devono essere sempre fissati in modo sicuro. Altrimenti potrebbero spostarsi con violenza nel veicolo, il che potrebbe provocare lesioni fatali.
Il seggiolino auto non deve mai essere utilizzato senza il rivestimento della seduta. Assicurarsi di usare solo un rivestimento della seduta originale CYBEX, poiché il rivestimento è un elemento chiave che consente il corretto funzionamento del dispositivo.
Non lasciare mai il bambino nel veicolo senza supervisione.
Non posizionare i seggiolini auto su superfici sopraelevate, come un tavolo.
Parti di questo sistema di ritenuta per bambini possono riscaldarsi se esposte alla luce solare diretta e potrebbero, potenzialmente, uestionare la pelle del bambino. Proteggere il bambino e il seggiolino auto dall'esposizione alla luce solare diretta.
Un incidente potrebbe provocare al seggiolino auto danni non identificabili a occhio nudo. Sostituire il seggiolino auto dopo un incidente. In caso di dubbi, consultare il rivenditore o il fabbricante.
Non usare questo seggiolino auto per più di 8 anni. Il seggiolino auto è esposto a stress elevato durante la sua vita d'uso, il che porta a cambiamenti nella qualità dei materiali con il passare degli anni.
Le parti in plastica possono essere pulite con un detergente delicato e acqua calda. Non utilizzare mai detergenti aggressivi né candeggina!
Su alcuni sedili dei veicoli realizzati in materiali delicati, l'uso di seggiolini auto può lasciare segni e/o provocare scolorimento. Per evitarlo, è possibile mettere una coperta, un asciugamano o simili sotto il seggiolino auto in modo da proteggere il sedile del veicolo.

PARTI DEL PRODOTTO

Inserto neonato (1)	Gancio guida della cintura diagonale(18)
Fibbia della cintura (2)
Controllo direzione di marcia (D.D.C.)(3)	Protezione lineare nell'impatto laterale(L.S.P.) (19)
Gamba d'appoggio (4)	Maniglia di rotazione e rilascio delseggiolino (20)
Pulsanti di rilascio ISOFIX (5)	Maniglia di rilascio del seggiolino (21)
Bracci di blocco ISOFIX (6)
Base (7)	Posizione di fermo della gambad'appoggio (22)
Punti di ancoraggio ISOFIX (8)	Poggiatesta (23)
Indicatori ISOFIX (9)	Maniglia di regolazione del poggiatesta(24)
Pulsante di regolazione della gambad'appoggio (10)	Uscite cintura spalla (25)
Indicatore della gamba d'appoggio (11)	Pulsante di regolazione della cintura(26)
Maniglia di trasporto (12)
Pulsanti di rilascio della maniglia ditrasporto (13)	Cinture (27)
Indicatore di blocco del seggiolino (14)	Linguetta della fibbia (28)
Indicatore angolo di inclinazione (15)	Cintura di regolazione centrale (29)
Cintura automatica a 3 punti (16)	Capottina solare (30)
Gancio guida della cintura addominale(17)	Indicatore direzione di marcia (31)
	Maniglia di sblocco per posizionepiana (32)
	Pulsante di rilascio adattatore perpasseggino (33)

CORRETTA POSIZIONE NEL VEICOLO

Questo è un sistema avanzato di contenzione per bambini i-Size. È approvato ai sensi del Regolamento UN N. R129/03, per l'uso con sedute in veicoli compatibili con i-Size nelle posizioni indicate dal fabbricante del veicolo nel relativo manuale utente. Se il veicolo non è dotato di una posizione di seduta i-Size, controllare l'elenco con i tipi di veicoli. Si può ottenere la versione più aggiornata dell'elenco con i tipi al sito web go.cybex-online.com/cloud-g-isize-car-compatibility.

In alternativa, il seggiolino auto può essere installato su sedili fronte strada dotati di cintura automatica a 3 punti.

Non è garantito che tutte le posizioni di seduta e reclinabili possano essere utilizzate in tutti i veicoli approvati.

DIVERSI USI DEL SEGGIOLINO

40 – 87 cm, max 13 kg
40 – 60 cm > 60 cm 40 – 60 cm > 60 cm

40 - 60 cm > 60 cm 40 - 60 cm > 60 cm

L'inserto neonato (1) integrato all'acquisto deve essere rimosso se il bambino è più alto di 60 cm. Per rimuovere l'inserto neonato (1), aprire la fibbia della cintura (2), rimuovere i cuscinetti per le spalle e quindi l'inserto.

INSTALLAZIONE NEL VEICOLO

Assicurarsi sempre che...

• lo schienale del sedile del veicolo sia bloccato in posizione verticale.
• Quando si installa il seggiolino auto sul sedile anteriore per il passeggero, regolare il sedile del veicolo il più lontano possibile.

I Seggiolino auto può solo essere posizionato su sedili dell'auto rivolti in avanti, dotati di sistema ISOFIX o cintura a 3 punti.

Installazione del seggiolino auto con Base G

1. Tenere il pulsante del controllo direzione di marcia (D.D.C.) (3) completamente premuto.
2. Aprire la gamba d'appoggio (4) finché non si blocca nella posizione più avanzata.
3. Rilasciare i pulsanti di rilascio ISOFIX (5) per estendere i bracci di blocco ISOFIX (6).

Gpulsanti di rilascio ISOFIX possono essere rilasciati entrambi in modo indipendente consentendo ai bracci di blocco ISOFIX di essere regolati in modo autonomo.

1. Premere al massimo i bracci di blocco ISOFIX (6) al di fuori della Base G fino alla loro massima estensione.
2. Posizionare la Base (7) su un sedile adeguato del veicolo.
3. Premere i bracci di blocco ISOFIX (6) nei punti di ancoraggio ISOFIX (8) finché non saranno bloccati in posizione con un "CLIC" ben udibile. I due indicatori ISOFIX (9) da ROSSI diventeranno VERDI.
4. Assicurarsi che la Base (7) sia ben salda cercando di tirarla dai punti di ancoraggio ISOFIX (8).
5. Spingere la Base (7) verso lo schienale del sedile del veicolo finché non è completamente allineata con lo schienale.
   spostamento della base da una parte all'altra permetterà inoltre di sorreggerla contro lo schienale del sedile.
6. Premere il pulsante di regolazione della gamba d'appoggio (10) ed estenderla finché non tocca il pavimento del veicolo.
7. Tirare la gamba d'appoggio (4) nella successiva posizione di blocco per garantire una trasmissione di forza ottimale.
8. L'indicatore della gamba d'appoggio (11) diventa VERDE quando è posizionata correttamente sul pavimento del veicolo.
9. Spostare la maniglia di trasporto (12) in posizione A. Quindi premere contemporaneamente i due pulsanti di rilascio (13) della maniglia di trasporto a sinistra e a destra della stessa.
10. Posizionare il seggiolino auto sulla Base (7).
11. Il seggiolino auto può anche essere collocato nella posizione di ingresso sulla base. Quindi ruotare il seggiolino auto finché non è allineato in posizione opposta alla direzione di marcia.
12. Assicurarsi che il seggiolino auto si blocchi in posizione con un "CLIC".
13. Verificare che l'indicatore di blocco del seggiolino (14) sulla base sia VERDE.

Installazione del seggiolino auto con cintura automatica a 3 punti

1. Posizionare il seggiolino auto sul sedile del veicolo in posizione contraria alla direzione di marcia.
2. Assicurarsi che la maniglia di trasporto (12) sia bloccata in posizione A.

3. Assicurarsi che l'indicatore angolo di inclinazione (15) sia parallelo al pavimento del veicolo.

4. Tirare la cintura automatica a 3 punti (16) e posizionarne la sezione addominale nel gancio guida della cintura di sicurezza addominale (17).

5. Bloccare la cintura automatica a 3 punti (16) del veicolo nella fibbia.
6. Fissare la sezione addominale tirando la sezione diagonale in direzione di marcia.
7. Guidare la sezione diagonale della cintura dietro il poggiatesta del seggiolino auto, attraverso il gancio guida della cintura diagonale (18) e sopra la protezione lineare nell'impatto laterale (L.S.P.) (19).

RIMOZIONE DAL VEICOLO

Rimozione del seggiolino auto con Base G

1. Per sbloccare il seggiolino auto dalla Base (7), tirare una delle maniglie di rilascio del seggiolino (20)/(21) verso l'alto.
2. Inclinare leggermente il seggiolino auto e sollevarlo dalla Base (7).
3. Sbloccare i bracci di blocco ISOFIX (6) su entrambi i lati premendo i pulsanti di rilascio ISOFIX (5) e tirandoli contemporaneamente.
4. Tirare la Base (7) dai punti di ancoraggio ISOFIX (8).
5. Rimuovere la Base (7) e far scorrere completamente indietro i bracci di blocco ISOFIX (6) fino a raggiungere la posizione di trasporto.
6. Spingere la gamba d'appoggio (4) in posizione originale, quindi ripiegarla per risparmiare spazio. Sul lato inferiore della base è indicata la posizione di stazionamento della gamba d'appoggio (22).

Rimozione del seggiolino auto con cintura automatica a 3 punti

1. Estrarre la sezione diagonale della cintura dal gancio guida della cintura diagonale (18).
2. Sbloccare la fibbia della cintura del sedile ed estrarre la sezione addominale della cintura dai ganci guida della cintura di sicurezza addominale (17).

REGOLAZIONE DEL POGGIATESTA

Il poggiatesta regolabile (23) può essere regolato usando la maniglia di regolazione del poggiatesta (24). Durante la regolazione del poggiatesta assicurarsi che le Uscite della cintura per la spalla (25) si trovino all'altezza delle spalle o leggermente al di sotto.

MESSA IN SICUREZZA DEL BAMBINO

1. Premere il pulsante di regolazione della cintura (26) e tirare entrambe le cinture di sicurezza (27) contemporaneamente per allentarle.

2. Sganciare la fibbia della cintura (2) premendo con fermezza il pulsante rosso.

3. Posizionare il bambino sul seggiolino auto con il fondoschiena sulla parte posteriore.
4. Posizionare le cinture trasversali (27) direttamente sulle spalle del bambino.
5. Posizionare entrambe le linguette della fibbia (28) e bloccarle in posizione nella fibbia della cintura (2). Si dovrebbe sentire un "CLIC".
6. Se si usa un seggiolino con gancio SensorSafe, premere il gancio per chiuderlo finché non si sente un "CLIC" e far scorrere il gancio chiuso verso la fibbia della cintura (2).
7. Tirare la cintura di regolazione centrale (29) per fissare le cinture trasversali (27) finché non sono aderenti al corpo del bambino.

a cintura deve essere abbastanza stretta da non rendere possibile la creazione di pieghe in nessuna delle cinture.

1. Quando si usa il gancio SensorSafe, posizionarlo direttamente al di sotto dei cuscinetti per le spalle.

FUNZIONE DI ROTAZIONE DELLA BASE G

Tirare la maniglia di rotazione del seggiolino (20) sulla Base G per girare il seggiolino auto.

Prima di iniziare il viaggio, assicurarsi che il seggiolino auto sia bloccato in posizione e che l'indicatore di direzione di marcia (31) sia VERDE.

Non appena la maniglia di rotazione del seggiolino sarà tirata, il seggiolino auto si sbloccherà automaticamente dalla base.

REGOLAZIONE DELLA CAPOTTINA SOLARE

Aprire la capottina solare (30) tirando il rivestimento in plastica.

REGOLAZIONE DELLE POSIZIONI SUPINE

Il seggiolino auto può essere portato alla posizione piana premendo la maniglia di rilascio per la posizione piana (32), spostando contemporaneamente la sezione posteriore verso il basso.

SISTEMA DA VIAGGIO

È possibile fissare il seggiolino auto a qualsiasi passeggino approvato. Far scattare il seggiolino auto nell'adattatore approvato in direzione del genitore. Per sbloccarlo, tenere premuti i due pulsanti di rilascio per l'adattatore del passeggino (33) e sollevarlo.

RIMOZIONE E RICOLLOCAZIONE DEL RIVESTIMENTO DELLA SEDUTA

Il rivestimento del seggiolino auto è composto da 6 parti. Queste sono fissate al seggiolino auto in posizioni diverse. Una volta sbloccate, le singole parti del rivestimento possono essere rimosse. Per ricollocare il rivestimento, seguire le istruzioni per la rimozione al contrario.

Il rivestimento può essere lavato solo a 30°C con un programma di lavaggio per capi delicati, altrimenti il tessuto potrebbe scolorirsi. Lavare il rivestimento separatamente dagli altri capi e non asciugarlo in asciugatrice né alla luce solare diretta!

GARANZIA DEL FABBRICANTE E REGOLAMENTO SULLO SMALTIMENTO

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Germania) offre 3 anni di garanzia su questo prodotto. La garanzia è valida nel Paese in cui questo prodotto è stato inizialmente venduto da un rivenditore al dettaglio al cliente. Il contenuto della garanzia e tutte le informazioni essenziali richieste per la validità della garanzia sono disponibili sulla nostra homepage: go.cybex-online.com/manufacturer-warranty-car-seats. Se la descrizione dell'articolo presenta una garanzia, i diritti legali contro di noi per eventuali difetti restano inalterati.

Osservare le norme per lo smaltimento dei rifiuti del proprio Paese.
