MANUAL DE UTILIZADOR Cloud G i-Size CYBEX

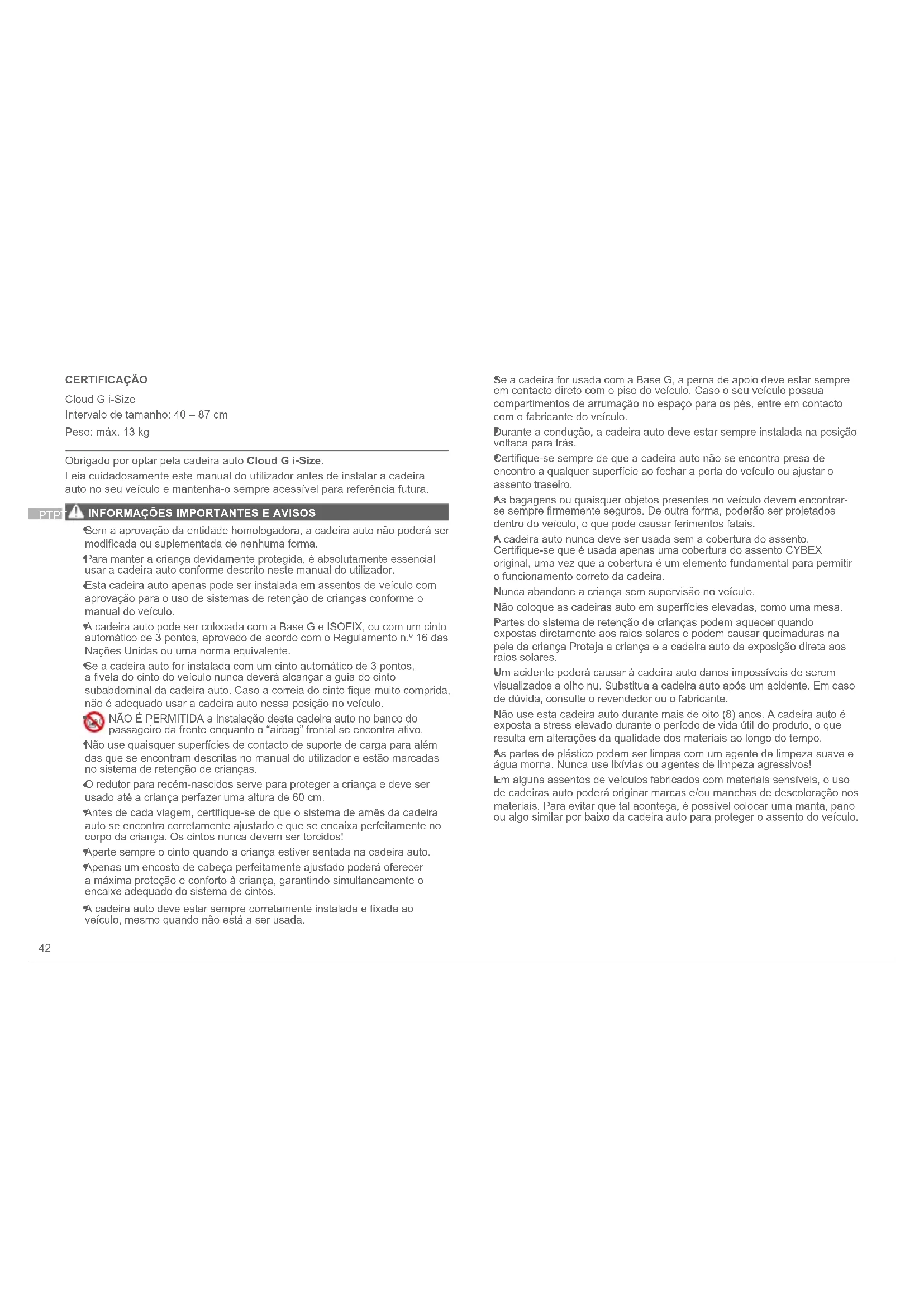

CERTIFICAÇÃO Cloud G i-Size Intervalo de tamanho: 40 – 87 cm Peso: máx. 13 kg Obrigado por optar pela cadeira auto Cloud G i-Size. Leia cuidadosamente este manual do utilizador antes de instalar a cadeira auto no seu veículo e mantenha-o sempre acessível para referência futura.

Sem a aprovação da entidade homologadora, a cadeira auto não poderá ser modicada ou suplementada de nenhuma forma.

Para manter a criança devidamente protegida, é absolutamente essencial usar a cadeira auto conforme descrito neste manual do utilizador.

Esta cadeira auto apenas pode ser instalada em assentos de veículo com aprovação para o uso de sistemas de retenção de crianças conforme o manual do veículo.

A cadeira auto pode ser colocada com a Base G e ISOFIX, ou com um cinto automático de 3 pontos, aprovado de acordo com o Regulamento n.º 16 das Nações Unidas ou uma norma equivalente.

Se a cadeira auto for instalada com um cinto automático de 3 pontos, a vela do cinto do veículo nunca deverá alcançar a guia do cinto subabdominal da cadeira auto. Caso a correia do cinto que muito comprida, não é adequado usar a cadeira auto nessa posição no veículo.

NÃO É PERMITIDA a instalação desta cadeira auto no banco do passageiro da frente enquanto o “airbag” frontal se encontra ativo.

Não use quaisquer superfícies de contacto de suporte de carga para além das que se encontram descritas no manual do utilizador e estão marcadas no sistema de retenção de crianças.

O redutor para recém-nascidos serve para proteger a criança e deve ser usado até a criança perfazer uma altura de 60 cm.

Antes de cada viagem, certique-se de que o sistema de arnês da cadeira auto se encontra corretamente ajustado e que se encaixa perfeitamente no corpo da criança. Os cintos nunca devem ser torcidos!

Aperte sempre o cinto quando a criança estiver sentada na cadeira auto.

Apenas um encosto de cabeça perfeitamente ajustado poderá oferecer a máxima proteção e conforto à criança, garantindo simultaneamente o encaixe adequado do sistema de cintos.

A cadeira auto deve estar sempre corretamente instalada e xada ao veículo, mesmo quando não está a ser usada.

Se a cadeira for usada com a Base G, a perna de apoio deve estar sempre em contacto direto com o piso do veículo. Caso o seu veículo possua compartimentos de arrumação no espaço para os pés, entre em contacto com o fabricante do veículo.

Durante a condução, a cadeira auto deve estar sempre instalada na posição voltada para trás.

Certique-se sempre de que a cadeira auto não se encontra presa de encontro a qualquer superfície ao fechar a porta do veículo ou ajustar o assento traseiro.

As bagagens ou quaisquer objetos presentes no veículo devem encontrar- se sempre rmemente seguros. De outra forma, poderão ser projetados dentro do veículo, o que pode causar ferimentos fatais.

A cadeira auto nunca deve ser usada sem a cobertura do assento. Certique-se que é usada apenas uma cobertura do assento CYBEX original, uma vez que a cobertura é um elemento fundamental para permitir o funcionamento correto da cadeira.

Nunca abandone a criança sem supervisão no veículo.

Não coloque as cadeiras auto em superfícies elevadas, como uma mesa.

Partes do sistema de retenção de crianças podem aquecer quando expostas diretamente aos raios solares e podem causar queimaduras na pele da criança Proteja a criança e a cadeira auto da exposição direta aos raios solares.

Um acidente poderá causar à cadeira auto danos impossíveis de serem visualizados a olho nu. Substitua a cadeira auto após um acidente. Em caso de dúvida, consulte o revendedor ou o fabricante.

Não use esta cadeira auto durante mais de oito (8) anos. A cadeira auto é exposta a stress elevado durante o período de vida útil do produto, o que resulta em alterações da qualidade dos materiais ao longo do tempo.

As partes de plástico podem ser limpas com um agente de limpeza suave e água morna. Nunca use lixívias ou agentes de limpeza agressivos!

Em alguns assentos de veículos fabricados com materiais sensíveis, o uso de cadeiras auto poderá originar marcas e/ou manchas de descoloração nos materiais. Para evitar que tal aconteça, é possível colocar uma manta, pano ou algo similar por baixo da cadeira auto para proteger o assento do veículo.43

Redutor para recém-nascidos (1) Fivela do cinto (2) Controlo de Direção (Driving Direction Control (D.D.C.)) (3) Perna de apoio (4) Botões de libertação ISOFIX (5) Braços de bloqueio ISOFIX (6) Base (7) Pontos de ancoragem ISOFIX (8) Indicadores ISOFIX (9) Botão de ajuste da perna de apoio (10) Indicador de perna de apoio (11) Pega de transporte (12) Botões de libertação da pega de transporte (13) Indicador de bloqueio de assento (14) Indicador de ângulo de inclinação (15) Cinto automático de 3 pontos (16) Guia do cinto subabdominal (17) Guia do cinto diagonal (18) Proteção linear contra impactos laterais (linear side-impact protection (L.S.P.)) (19) Manípulo de rotação e de libertação da cadeira (20) Manípulo de libertação da cadeira (21) Posição de arrumação da perna de apoio (22) Encosto de cabeça (23) Manípulo de ajuste de encosto de cabeça (24) Saídas do arnês de ombro (25) Botão de ajuste do cinto (26) Cinto de ombro (27) Lingueta da vela (28) Cinto de ajuste central (29) Capota solar (30) Indicador de sentido de marcha (31) Manípulo de libertação para posicionamento horizontal (32) Botão de libertação para adaptador de carrinho (33)

POSIÇÃO CORRETA NO VEÍCULO

Este é um sistema de retenção de crianças aperfeiçoado de tamanho i. Encontra-se aprovado em conformidade com o Regulamento n.º R129/03 das Nações Unidas, para a utilização em lugar sentado em veículo compatível com o tamanho i, conforme indicado pelo fabricante de cada veículo no respetivo manual do utilizador. Caso o seu veículo não tenha um lugar sentado compatível com tamanho i, verique a lista de tipologias de veículos. Poderá obter a versão atualizada mais recente da lista de tipologias no site go.cybex- online.com/cloud-g-isize-car-compatibility. Em alternativa, a cadeira auto pode ser instalada em assentos do veículo virados para a frente e equipados com um sistema automático de cintos de 3 pontos. O uso de todas as posições de assento e reclinação em todos os veículos aprovados não pode ser garantido.

DIFERENTES USOS DA CADEIRA

40 – 87 cm, máx. 13 kg 40 – 60 cm > 60 cm 40 – 60 cm > 60 cm O redutor para recém-nascidos (1), incluído na compra, deve ser removido caso a criança tenha uma altura superior a 60 cm. Para remover o redutor para recém-nascidos (1), abra a vela do cinto (2), retire as almofadas de ombro e remova o redutor.

INSTALAÇÃO NO VEÍCULO

Certique-se sempre de que...

• os encostos de costas no veículo se encontram bloqueados na posição vertical.

• ao instalar a cadeira auto no banco do passageiro da frente, ajuste o banco do veículo o mais para trás possível.

A cadeira auto infantil foi concebida exclusivamente para assentos do veículo virados para a frente, equipados com ISOFIX ou com um sistema de cintos de 3 pontos. Instalação da cadeira auto com a Base G

1. Mantenha o botão de Controlo de Direção (D.D.C.) (3) totalmente para

2. Desdobre a perna de apoio (4) até car bloqueada na posição mais

3. Liberte os botões de libertação ISOFIX (5) para estender os braços de

bloqueio ISOFIX (6).PT

Os botões de libertação ISOFIX podem ser libertados de modo independente, permitindo o ajuste em separado dos braços de bloqueio ISOFIX.

4. Empurre os braços de bloqueio ISOFIX (6) para o exterior da base G até à

máxima extensão possível.

5. Coloque a base (7) num assento do veículo adequado.

6. Empurre os braços de bloqueio ISOFIX (6) em direção aos pontos

de ancoragem ISOFIX (8) até escutar um “CLIQUE” sonoro. Os dois indicadores ISOFIX (9) passam de VERMELHO para VERDE.

7. Certique-se de que a base (7) se encontra segura tentando puxá-la para

fora dos pontos de ancoragem ISOFIX (8).

8. Empurre a base (7) em direção ao encosto de costas do assento do

veículo até car totalmente alinhada com o encosto de costas.

Mova a base de um lado para o outro também irá apoiá-la contra o encosto de costas do veículo.

9. Prima o botão de ajuste da perna de apoio (10) e estenda a perna até esta

tocar no piso do veículo.

10. Puxe a perna de apoio (4) até à posição de bloqueio seguinte para

assegurar a transmissão de força ideal.

11. O indicador de perna de apoio (11) muda para a COR VERDE quando a

perna de apoio se encontra corretamente posicionada no piso do veículo.

12. Mova a pega de transporte (12) para a posição A. Para isso, prima

simultaneamente ambos os botões de libertação da pega de transporte (13), à esquerda e à direita da pega de transporte.

13. Coloque a cadeira auto sobre a base (7).

14. A cadeira auto também pode ser colocada na sua posição de entrada

na base. De seguida, vire a cadeira auto até car alinhada no sentido contrário da marcha.

VERDE. Instalação de cadeira auto com cinto automático de 3 pontos

1. Coloque a cadeira auto no assento do veículo no sentido contrário da

3. Certique-se de que o indicador de inclinação (15) está paralelo ao piso

4. Retire o cinto automático de 3 pontos (16) e coloque a secção

subabdominal na guia do cinto subabdominal (17).

5. Bloqueie o cinto automático de 3 pontos (16) do veículo na respetiva vela

6. Aperte a secção subabdominal puxando a secção diagonal no sentido

7. Oriente a secção diagonal do cinto por trás da extremidade da cabeça da

cadeira auto, passando através da guia do cinto diagonal (18) e por cima do sistema de proteção linear contra impactos laterais (L.S.P.) (19). REMOÇÃO DESDE O INTERIOR DO VEÍCULO Remoção da cadeira auto com a Base G

1. Para desbloquear a cadeira auto e a separar da base (7), empurre o

manípulo de libertação da cadeira (20)/(21) para cima.

2. Incline ligeiramente a cadeira auto e retire-a da base (7).

3. Desbloqueie os braços de bloqueio ISOFIX (6) de ambos os

lados, premindo os botões de libertação ISOFIX (5) e puxando-os simultaneamente para trás.

4. Puxe a base (7) para fora dos pontos de ancoragem ISOFIX (8).

5. Remova a base (7) e deslize os braços de bloqueio ISOFIX (6)

completamente para as posições de transporte.

6. Empurre a perna de apoio (4) de volta para a sua posição original e

dobre-a para dentro, para ocupar menos espaço. Existe uma posição de arrumação da perna de apoio (22) indicada no lado inferior da base. Remoção da cadeira auto com cinto automático de 3 pontos

1. Tire a secção diagonal do cinto da guia do cinto diagonal (18).

2. Desbloqueie a vela do cinto do assento do veículo e tire a secção

O encosto de cabeça (23) ajustável pode ser ajustado utilizando o manípulo de ajuste do encosto de cabeça (24). Ao ajustar o encosto de cabeça, certique-se de que as saídas do arnês de ombro (25) estão ao nível dos ombros ou ligeiramente abaixo.45

ACOMODAÇÃO DA CRIANÇA

1. Prima o botão de ajuste do cinto (26) e puxe os cintos de ombro (27)

simultaneamente para os soltar.

2. Abra a vela do cinto (2) premindo rmemente o botão vermelho.

3. Coloque a criança na cadeira auto com as nádegas na parte posterior.

4. Coloque os cintos de ombro (27) diretamente sobre os ombros da criança.

5. Junte as linguetas da vela (28) e bloqueie-as na posição correta na vela

do cinto (2). Deverá escutar um “CLIQUE” sonoro.

6. Caso esteja a usar uma cadeira com um clipe SensorSafe, empurre o

clipe fechado até escutar um “CLIQUE” sonoro e deslize-o para baixo em direção à vela do cinto (2).

7. Puxe o cinto de ajuste central (29) para apertar os cintos de ombro (27)

até carem bem ajustados ao corpo da criança.

O arnês deve ser sucientemente apertado para que não seja possível formar uma dobra em nenhuma correia.

8. Ao usar o clipe SensorSafe, coloque o clipe diretamente por baixo das

almofadas de ombro. FUNÇÃO DE ROTAÇÃO BASE G Puxe o manípulo de rotação da cadeira (20) na base G para virar a cadeira auto. Antes de iniciar a viagem, certique-se de que a cadeira auto está bloqueada adequadamente na posição correta e que o indicador do sentido de marcha (31) apresenta a cor VERDE.

A cadeira auto é automaticamente desbloqueada da base, assim que o manípulo de rotação da cadeira é puxado.

A cadeira auto pode ser alternada para as posições horizontais, premindo o manípulo de libertação (32) e deslocando simultaneamente a secção traseira para baixo.

Pode encaixar a cadeira auto em qualquer carrinho de bebé aprovado. Coloque a cadeira auto no adaptador aprovado, virada para a pessoa. Para desbloquear a cadeira, prima ambos os botões de libertação do adaptador de carrinho (33) e levante-o. REMOÇÃO E RECOLOCAÇÃO DA COBERTURA DA CADEIRA A cobertura da cadeira auto é composta por 6 peças. Estas encontram- se xadas à cadeira auto em vários locais. Quando são soltas, as peças individuais da cobertura podem ser removidas. Para recolocar a cobertura, siga as instruções de remoção pela ordem inversa.

A cobertura apenas pode ser lavada a 30 °C num programa de lavagem para roupa delicada, para evitar manchas de descoloração no tecido da cobertura. Lave a cobertura separadamente da restante roupa e não a seque na máquina de secar ou através da exposição direta aos raios solares! GARANTIA DO FABRICANTE E REGULAMENTO SOBRE ELIMINAÇÃO A CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Alemanha) oferece 3 anos de garantia sobre este produto. A garantia é válida no país onde este produto foi inicialmente vendido por um retalhista a um cliente. Os conteúdos da garantia e todas as informações essenciais necessárias à sua ativação podem ser consultados no nosso site: go.cybex-online.com/manufacturer- warranty-car-seats. Caso seja apresentada uma garantia na descrição do artigo, os seus direitos legais devido a possíveis defeitos permanecem inalterados. Cumpra as normas de eliminação especícas do país de onde é residente.SESE
