Cloud T i-Size - Cadeira de carro CYBEX - Manual de utilização gratuito

MANUAL DE UTILIZADOR Cloud T i-Size CYBEX

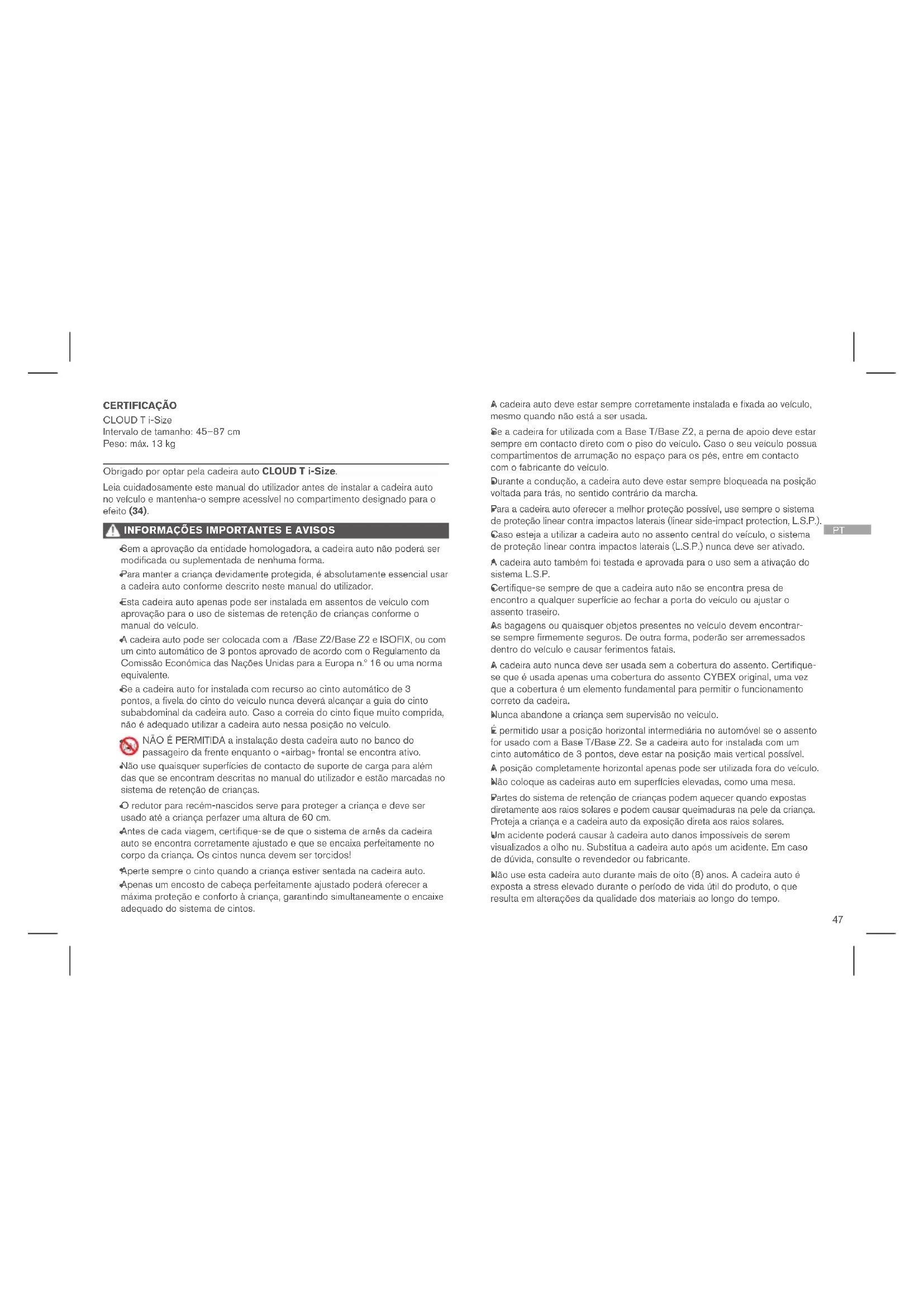

Obrigado por optar pela cadeira auto CLOUD T i-Size. Leia cuidadosamente este manual do utilizador antes de instalar a cadeira auto no veículo e mantenha-o sempre acessível no compartimento designado para o efeito (34).

Sem a aprovação da entidade homologadora, a cadeira auto não poderá ser modificada ou suplementada de nenhuma forma.

Para manter a criança devidamente protegida, é absolutamente essencial usar a cadeira auto conforme descrito neste manual do utilizador.

Esta cadeira auto apenas pode ser instalada em assentos de veículo com aprovação para o uso de sistemas de retenção de crianças conforme o manual do veículo.

A cadeira auto pode ser colocada com a /Base Z2/Base Z2 e ISOFIX, ou com um cinto automático de 3 pontos aprovado de acordo com o Regulamento da Comissão Económica das Nações Unidas para a Europa n.º 16 ou uma norma equivalente.

Se a cadeira auto for instalada com recurso ao cinto automático de 3 pontos, a fivela do cinto do veículo nunca deverá alcançar a guia do cinto subabdominal da cadeira auto. Caso a correia do cinto fique muito comprida, não é adequado utilizar a cadeira auto nessa posição no veículo.

NÃO É PERMITIDA a instalação desta cadeira auto no banco do passageiro da frente enquanto o «airbag» frontal se encontra ativo.

Não use quaisquer superfícies de contacto de suporte de carga para além das que se encontram descritas no manual do utilizador e estão marcadas no sistema de retenção de crianças.

O redutor para recém-nascidos serve para proteger a criança e deve ser usado até a criança perfazer uma altura de 60 cm.

Antes de cada viagem, certifique-se de que o sistema de arnês da cadeira auto se encontra corretamente ajustado e que se encaixa perfeitamente no corpo da criança. Os cintos nunca devem ser torcidos!

Aperte sempre o cinto quando a criança estiver sentada na cadeira auto.

Apenas um encosto de cabeça perfeitamente ajustado poderá oferecer a máxima proteção e conforto à criança, garantindo simultaneamente o encaixe adequado do sistema de cintos. CERTIFICAÇÃO CLOUD T i-Size Intervalo de tamanho: 45–87 cm Peso: máx. 13 kg

A cadeira auto deve estar sempre corretamente instalada e fixada ao veículo, mesmo quando não está a ser usada.

Se a cadeira for utilizada com a Base T/Base Z2, a perna de apoio deve estar sempre em contacto direto com o piso do veículo. Caso o seu veículo possua compartimentos de arrumação no espaço para os pés, entre em contacto com o fabricante do veículo.

Durante a condução, a cadeira auto deve estar sempre bloqueada na posição voltada para trás, no sentido contrário da marcha.

Para a cadeira auto oferecer a melhor proteção possível, use sempre o sistema de proteção linear contra impactos laterais (linear side-impact protection, L.S.P.).

Caso esteja a utilizar a cadeira auto no assento central do veículo, o sistema de proteção linear contra impactos laterais (L.S.P.) nunca deve ser ativado.

A cadeira auto também foi testada e aprovada para o uso sem a ativação do sistema L.S.P.

Certifique-se sempre de que a cadeira auto não se encontra presa de encontro a qualquer superfície ao fechar a porta do veículo ou ajustar o assento traseiro.

As bagagens ou quaisquer objetos presentes no veículo devem encontrar- se sempre firmemente seguros. De outra forma, poderão ser arremessados dentro do veículo e causar ferimentos fatais.

A cadeira auto nunca deve ser usada sem a cobertura do assento. Certifique- se que é usada apenas uma cobertura do assento CYBEX original, uma vez que a cobertura é um elemento fundamental para permitir o funcionamento correto da cadeira.

Nunca abandone a criança sem supervisão no veículo.

É permitido usar a posição horizontal intermediária no automóvel se o assento for usado com a Base T/Base Z2. Se a cadeira auto for instalada com um cinto automático de 3 pontos, deve estar na posição mais vertical possível.

A posição completamente horizontal apenas pode ser utilizada fora do veículo.

Não coloque as cadeiras auto em superfícies elevadas, como uma mesa.

Partes do sistema de retenção de crianças podem aquecer quando expostas diretamente aos raios solares e podem causar queimaduras na pele da criança. Proteja a criança e a cadeira auto da exposição direta aos raios solares.

Um acidente poderá causar à cadeira auto danos impossíveis de serem visualizados a olho nu. Substitua a cadeira auto após um acidente. Em caso de dúvida, consulte o revendedor ou fabricante.

Não use esta cadeira auto durante mais de oito (8) anos. A cadeira auto é exposta a stress elevado durante o período de vida útil do produto, o que resulta em alterações da qualidade dos materiais ao longo do tempo.48

As partes de plástico podem ser limpas com um agente de limpeza suave e água morna. Nunca use lixívias ou agentes de limpeza agressivos!

Em alguns assentos de veículos fabricados com materiais sensíveis, o uso de cadeiras auto poderá originar marcas e/ou manchas de descoloração nos materiais. Para evitar que tal aconteça, é possível colocar uma manta, pano ou algo similar por baixo da cadeira auto para proteger o assento do veículo.

Compartimento da bateria (1) Base (2) Perna de apoio (3) Redutor para recém-nascidos (4) Botões de libertação ISOFIX (5) Braços de bloqueio ISOFIX (6) Pontos de ancoragem ISOFIX (7) Indicadores ISOFIX (8) Botão de ajuste de perna de apoio (9) Indicador de perna de apoio (10) Pega de transporte (11) Botões de libertação da pega de transporte (12) Indicador de bloqueio de assento (13) Proteção linear contra impactos laterais (linear side-impact protection, L.S.P.) (14) Indicador de ângulo de inclinação (15) Cinto automático de 3 pontos (16) Guia do cinto subabdominal (17) Guia do cinto diagonal (18) Manípulo de libertação da cadeira (19) Posição de arrumação da perna de apoio (20) Encosto de cabeça (21) Manípulo de ajuste de encosto de cabeça (22) Botão de ajuste do cinto (23) Cinto de ombro (24) Fivela do cinto (25) Lingueta da fivela (26) Cinto de ajuste central (27) Manípulo de rotação da cadeira (28) Indicador de sentido de marcha (29) Controlo de Direção (Driving Direction Control, D.D.C.) (30) Capota solar (31) Manípulo de libertação para posicionamento plano (32) Botão de libertação para adaptador de carrinho (33) Compartimento do manual do utilizador(34)

POSIÇÃO CORRETA NO VEÍCULO

O sistema de retenção de crianças aperfeiçoado é de tamanho i. Encontra-se aprovado em conformidade com o Regulamento da Comissão Económica das Nações Unidas para a Europa n.º R129/03, para a utilização em lugar sentado em veículo compatível com o tamanho i conforme indicado pelo fabricante de cada veículo no respetivo manual do utilizador. Caso o seu veículo não tenha um lugar sentado compatível com tamanho i, verifique a lista de tipologias de veículos. Poderá obter a versão atualizada mais recente da lista de tipologias no site www.cybex-online.com. Em alternativa, a cadeira auto pode ser instalada em assentos do veículo virados para a frente equipados com um sistema automático de cintos de 3 pontos. O uso de todas as posições de reclinação em todos os veículos aprovados não pode ser garantido.

DIFERENTES USOS DA CADEIRA

45 – 87 cm, máx. 13 kg 45 – 60 cm > 60 cm 45 – 60 cm > 60 cm O redutor para recém-nascidos (4), incluído na compra, deve ser removido caso a criança tenha uma altura superior a 60 cm. Para remover o redutor para recém-nascidos (4), abra a fivela do cinto (25), retire as almofadas de ombro e remova o redutor. PREPARAÇÃO DA INSTALAÇÃO DA BASE T/BASE Z2 Antes de usar a base pela primeira vez, a tira de plástico do compartimento da bateria (1) na perna de apoio (3) deve ser removida. A Base (2) emitirá um sinal de aviso sonoro até se encontrar corretamente instalada. Caso a perna de apoio (3) esteja ativada e não decorra a emissão de som, a bateria deve ser verificada. Para verificar a bateria, o compartimento da bateria (1) na parte posterior da perna de apoio pode ser aberto com uma chave de fendas. A bateria apenas pode ser substituída por uma bateria de tamanho CR2032.49

INSTALAÇÃO NO VEÍCULO

Certifique-se sempre de que...

• os encostos de costas no veículo se encontram bloqueados na posição vertical.

• ao instalar a cadeira auto no banco do passageiro da frente, ajuste o banco do veículo para trás tanto quanto possível.

A cadeira auto infantil foi concebida exclusivamente para assentos do veículo virados para a frente, equipados com ISOFIX ou com um sistema de cintos de 3 pontos. Instalação da cadeira auto com a Base T/Base Z2

1. Mantenha o botão de Controlo de Direção (D.D.C.) (30) para baixo e

certifique-se de que a base se encontra ajustada para assentos do veículo virados para trás.

2. Desdobre a perna de apoio (3) até ficar bloqueada na posição mais avançada.

Um sinal de aviso acústico soará até que a perna de apoio esteja posicionada corretamente.

3. Liberte os botões de libertação ISOFIX (5) para estender os braços de

bloqueio ISOFIX (6).

Os botões de libertação ISOFIX podem ser libertados de modo independente, permitindo o ajuste em separado dos braços de bloqueio ISOFIX.

4. Empurre os braços de bloqueio ISOFIX (6) para o exterior da base até à

máxima extensão possível.

5. Coloque a base (2) num assento do veículo adequado.

6. Empurre os braços de bloqueio ISOFIX (6) em direção aos pontos

de ancoragem ISOFIX (7) até escutar um «CLIQUE» sonoro. Os dois indicadores ISOFIX (8) substituirão a cor VERMELHA pela cor VERDE.

7. Certifique-se de que a base se encontra segura tentando puxá-la para fora

dos pontos de ancoragem ISOFIX (7).

8. Empurre a base (2) em direção ao encosto de costas do assento do veículo

até ambos estarem completamente alinhados.

Mover a base de um lado para o outro também irá apoiá-la de encontro ao encosto de costas do veículo.

9. Prima o botão de ajuste da perna de apoio (9) e estenda a perna até esta

tocar no piso do veículo.

10. Puxe a perna de apoio (3) até à posição de bloqueio seguinte para garantir a

transmissão de força ótima.

11. O indicador de perna de apoio (10) muda para a COR VERDE quando a

perna de apoio se encontra corretamente posicionada no piso do veículo e o sinal de aviso sonoro deixa de ser emitido.

12. Mova a pega de transporte (11) para a posição A. Para isso, prima

simultaneamente ambos os botões de libertação da pega de transporte (12), à esquerda e à direita da pega de transporte.

13. Coloque a cadeira auto sobre a Base (2).

14. A cadeira auto também pode ser bloqueada em sua posição de entrada na

base. De seguida, vire a cadeira auto até ficar alinhada no sentido contrário damarcha.

15. Certifique-se de que a cadeira auto é bloqueada no encaixe com a emissão

de um «CLIQUE» sonoro.

16. Verifique se o indicador de bloqueio de assento (13) na base está VERDE.

17. Para alcançar a melhor proteção possível, ative o sistema de proteção linear

contra impactos laterais (L.S.P.) (14), na parte lateral da cadeira auto virada para a porta do veículo, puxando a sua extremidade.

A cadeira auto também pode ser utilizada com o L.S.P. rebatido, caso não exista espaço suficiente no veículo. Para fazê-lo, rebata o elemento outra vez para a posição inicial. Instalação de cadeira auto com cinto automático de 3 pontos

1. Coloque a cadeira auto no assento do veículo no sentido contrário da marcha.

2. Certifique-se de que a pega de transporte (11) está bloqueada na posição A.

3. Certifique-se de que o indicador de inclinação (15) está paralelo ao piso

4. Retire o cinto automático de 3 pontos (16) e coloque a secção subabdominal

na guia do cinto subabdominal (17).

5. Bloqueie o cinto automático de 3 pontos (16) do veículo na respetiva fivela

6. Aperte a secção subabdominal puxando a secção diagonal no sentido

7. Oriente a secção diagonal do cinto por trás da extremidade da cabeça da

cadeira auto, passando através da guia do cinto diagonal (18) e por cima do sistema de proteção linear contra impactos laterais (L.S.P.) (14).

8. Para alcançar a melhor proteção possível, ative o sistema de proteção linear

contra impactos laterais (L.S.P.) (14), na parte lateral da cadeira auto virada para a porta do veículo, puxando a sua extremidade.

A cadeira auto também pode ser utilizada com o L.S.P. rebatido, caso não exista espaço suficiente no veículo. Para fazê-lo, rebata o elemento outra vez para a posição inicial.50

REMOÇÃO DESDE O INTERIOR DO VEÍCULO Remoção da cadeira auto com a Base T/Base Z2

1. Para desbloquear a cadeira auto e a separar da base (2), empurre o manípulo

de libertação da cadeira (19) para cima.

2. Incline ligeiramente a cadeira auto e retire-a da base (2).

3. Desbloqueie os braços de bloqueio ISOFIX (6) de ambos os lados premindo

os botões de libertação ISOFIX (5) e puxando-os simultaneamente para trás.

4. Puxe a base (2) para fora dos pontos de ancoragem ISOFIX (7).

5. Remova a base (2) e deslize os braços de bloqueio ISOFIX (6)

completamente para as posições de transporte.

6. Empurre a perna de apoio (3) de volta para a sua posição original e

dobre-a para dentro para ocupar menos espaço.

7. É importante dobrar totalmente a perna de apoio para que o aviso acústico

seja silenciado. Existe uma posição de arrumação da perna de apoio (20) indicada no lado inferior da base. Remoção da cadeira auto com cinto automático de 3 pontos

1. Tire a secção diagonal do cinto da guia do cinto diagonal (18).

2. Desbloqueie a fivela do cinto do assento do veículo e tire a secção

O encosto de cabeça (21) ajustável pode ser ajustado utilizando o manípulo de ajuste (22) do encosto de cabeça. Ao ajustar o encosto de cabeça (21), certifique-se de que não existem mais do que 2 cm (largura de 2 dedos, aprox.) entre os ombros da criança e o encosto de cabeça.

ACOMODAÇÃO DA CRIANÇA

1. Prima o botão de ajuste de cinto (23) e puxe os cintos de ombro (24)

simultaneamente para os soltar.

2. Abra a fivela do cinto (25) premindo firmemente o botão vermelho.

3. Coloque a criança na cadeira auto com as nádegas na parte posterior.

4. Coloque os cintos de ombro (24) diretamente sobre os ombros da criança.

5. Junte as linguetas da fivela (26) e bloqueie-as na posição correta na fivela do

cinto (25). Deverá escutar um «CLIQUE» sonoro.

6. Caso esteja a usar uma cadeira com clipe SensorSafe, empurre o clipe

fechado até escutar um «CLIQUE» sonoro e deslize-o para baixo em direção à fivela do cinto (25).

7. Puxe o cinto de ajuste central (27) para apertar os cintos de ombro (24) até

ficarem bem ajustados ao corpo da criança.

O arnês deve ser apertado o suficiente para que não seja possível formar uma dobra em nenhuma correia.

8. Ao usar um clipe SensorSafe, coloque o clipe diretamente por baixo das

almofadas de ombro. FUNÇÃO DE ROTAÇÃO BASE T/BASE Z2 Puxe o manípulo de rotação da cadeira (28) na base para girar a cadeira auto. Antes de iniciar a viagem, certifique-se de que a cadeira auto está afixada adequadamente na posição correta e que o indicador do sentido de marcha (29) apresenta a cor VERDE.

A cadeira auto pode ser alternada entre as posições horizontais premindo o manípulo de libertação (32) e rebatendo simultaneamente a secção posterior para baixo.

A cadeira auto pode ser colocada em duas posições horizontais: a posição horizontal intermediária também estará disponível no interior do automóvel se a cadeira auto for usada em combinação com a Base T/Base Z2. A posição completamente horizontal está disponível apenas fora do veículo.

É possível encaixar a cadeira auto em qualquer carrinho aprovado. Coloque a cadeira auto no adaptador aprovado, virada para o progenitor, até escutar um «clique». Para desbloquear a cadeira, prima ambos os botões de libertação do adaptador do carrinho (33) e levante-o. REMOÇÃO E RECOLOCAÇÃO DA COBERTURA DA CADEIRA A cobertura da cadeira auto é composta por 6 peças. Estas encontram-se fixadas à cadeira auto em vários locais. Quando são soltas, as peças individuais da cobertura podem ser removidas. Para recolocar a cobertura, siga as instruções de remoção pela ordem inversa.51

A cobertura apenas pode ser lavada a 30 ºC num programa de lavagem para roupa delicada, para evitar manchas de descoloração no tecido da cobertura. Lave a cobertura em separado e não a seque no secador ou através da exposição direta aos raios solares!

GARANTIA DO FABRICANTE E REGULAMENTO SOBRE

ELIMINAÇÃO A CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Alemanha) oferece 3 anos de garantia sobre este produto. A garantia é válida no país onde este produto foi inicial- mente vendido num ponto de venda a um cliente. Os conteúdos da garantia e todas as informações essenciais necessárias à sua ativação podem ser consultados na nossa página inicial: go.cybex-online.com/manufacturer-warranty-car-seats. Caso seja apresentada uma garantia na descrição do artigo, os seus direitos legais devido a possíveis defeitos permanecem inalterados. Cumpra as normas de eliminação específicas do país de onde é residente.52
