MANUAL DE USUARIO Cloud T i-Size CYBEX

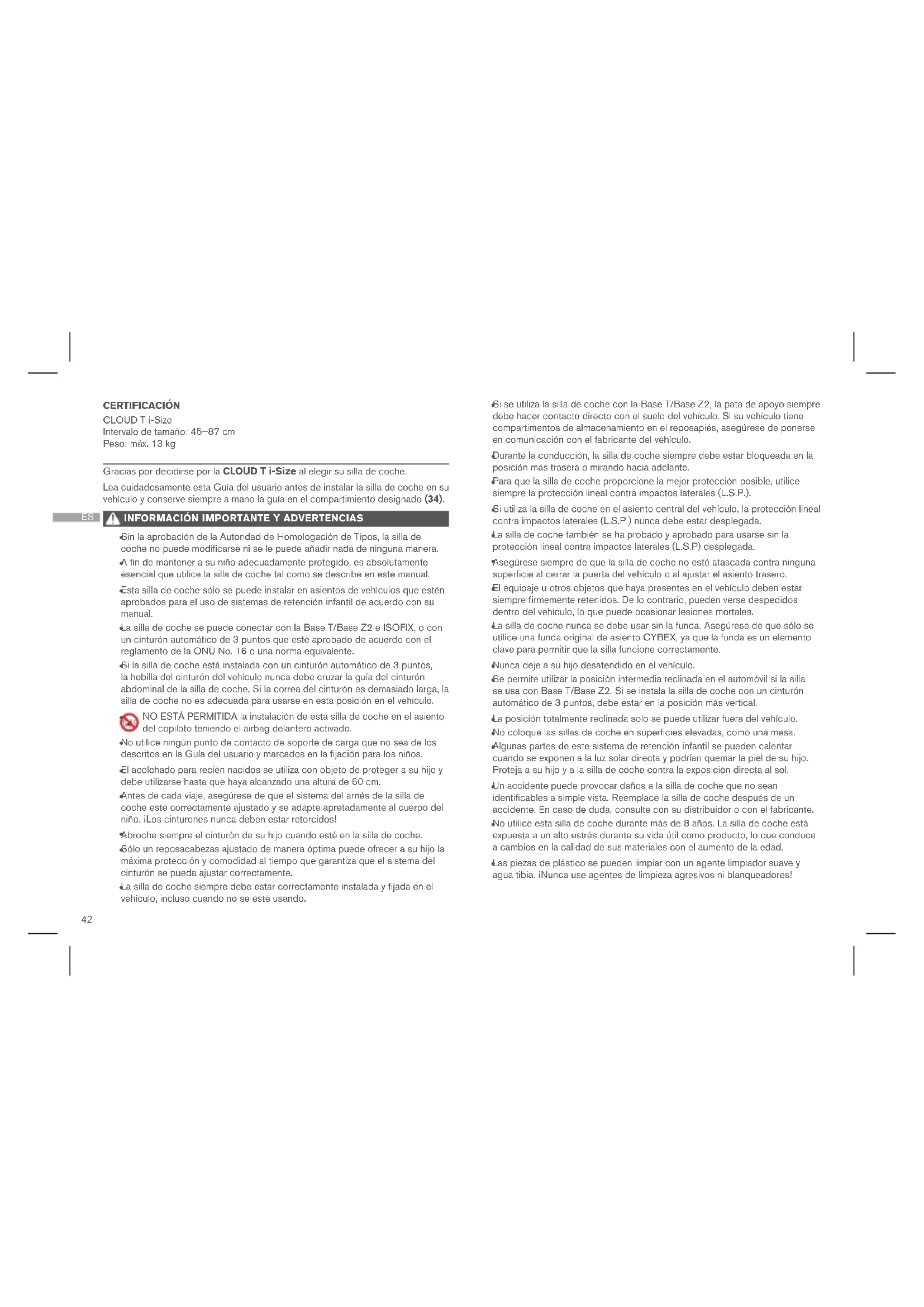

Gracias por decidirse por la CLOUD T i-Size al elegir su silla de coche. Lea cuidadosamente esta Guía del usuario antes de instalar la silla de coche en su vehículo y conserve siempre a mano la guía en el compartimiento designado (34).

INFORMACIÓN IMPORTANTE Y ADVERTENCIAS

Sin la aprobación de la Autoridad de Homologación de Tipos, la silla de coche no puede modificarse ni se le puede añadir nada de ninguna manera.

A fin de mantener a su niño adecuadamente protegido, es absolutamente esencial que utilice la silla de coche tal como se describe en este manual.

Esta silla de coche sólo se puede instalar en asientos de vehículos que estén aprobados para el uso de sistemas de retención infantil de acuerdo con su manual.

La silla de coche se puede conectar con la Base T/Base Z2 e ISOFIX, o con un cinturón automático de 3 puntos que esté aprobado de acuerdo con el reglamento de la ONU No. 16 o una norma equivalente.

Si la silla de coche está instalada con un cinturón automático de 3 puntos, la hebilla del cinturón del vehículo nunca debe cruzar la guía del cinturón abdominal de la silla de coche. Si la correa del cinturón es demasiado larga, la silla de coche no es adecuada para usarse en esta posición en el vehículo.

NO ESTÁ PERMITIDA la instalación de esta silla de coche en el asiento del copiloto teniendo el airbag delantero activado.

No utilice ningún punto de contacto de soporte de carga que no sea de los descritos en la Guía del usuario y marcados en la fijación para los niños.

El acolchado para recién nacidos se utiliza con objeto de proteger a su hijo y debe utilizarse hasta que haya alcanzado una altura de 60 cm.

Antes de cada viaje, asegúrese de que el sistema del arnés de la silla de coche esté correctamente ajustado y se adapte apretadamente al cuerpo del niño. ¡Los cinturones nunca deben estar retorcidos!

Abroche siempre el cinturón de su hijo cuando esté en la silla de coche.

Sólo un reposacabezas ajustado de manera óptima puede ofrecer a su hijo la máxima protección y comodidad al tiempo que garantiza que el sistema del cinturón se pueda ajustar correctamente.

La silla de coche siempre debe estar correctamente instalada y fijada en el vehículo, incluso cuando no se esté usando. CERTIFICACIÓN CLOUD T i-Size Intervalo de tamaño: 45–87 cm Peso: máx. 13 kg

Si se utiliza la silla de coche con la Base T/Base Z2, la pata de apoyo siempre debe hacer contacto directo con el suelo del vehículo. Si su vehículo tiene compartimentos de almacenamiento en el reposapiés, asegúrese de ponerse en comunicación con el fabricante del vehículo.

Durante la conducción, la silla de coche siempre debe estar bloqueada en la posición más trasera o mirando hacia adelante.

Para que la silla de coche proporcione la mejor protección posible, utilice siempre la protección lineal contra impactos laterales (L.S.P.).

Si utiliza la silla de coche en el asiento central del vehículo, la protección lineal contra impactos laterales (L.S.P.) nunca debe estar desplegada.

La silla de coche también se ha probado y aprobado para usarse sin la protección lineal contra impactos laterales (L.S.P) desplegada.

Asegúrese siempre de que la silla de coche no esté atascada contra ninguna superficie al cerrar la puerta del vehículo o al ajustar el asiento trasero.

El equipaje u otros objetos que haya presentes en el vehículo deben estar siempre firmemente retenidos. De lo contrario, pueden verse despedidos dentro del vehículo, lo que puede ocasionar lesiones mortales.

La silla de coche nunca se debe usar sin la funda. Asegúrese de que sólo se utilice una funda original de asiento CYBEX, ya que la funda es un elemento clave para permitir que la silla funcione correctamente.

Nunca deje a su hijo desatendido en el vehículo.

Se permite utilizar la posición intermedia reclinada en el automóvil si la silla se usa con Base T/Base Z2. Si se instala la silla de coche con un cinturón automático de 3 puntos, debe estar en la posición más vertical.

La posición totalmente reclinada solo se puede utilizar fuera del vehículo.

No coloque las sillas de coche en superficies elevadas, como una mesa.

Algunas partes de este sistema de retención infantil se pueden calentar cuando se exponen a la luz solar directa y podrían quemar la piel de su hijo. Proteja a su hijo y a la silla de coche contra la exposición directa al sol.

Un accidente puede provocar daños a la silla de coche que no sean identificables a simple vista. Reemplace la silla de coche después de un accidente. En caso de duda, consulte con su distribuidor o con el fabricante.

No utilice esta silla de coche durante más de 8 años. La silla de coche está expuesta a un alto estrés durante su vida útil como producto, lo que conduce a cambios en la calidad de sus materiales con el aumento de la edad.

Las piezas de plástico se pueden limpiar con un agente limpiador suave y agua tibia. ¡Nunca use agentes de limpieza agresivos ni blanqueadores!43

En algunos asientos de auto fabricados con materiales sensibles (p. ej., gamuza, cuero, etc.), el uso de sillas de coche puede dejar marcas o causar decoloración. Para evitar esto, puede colocar una manta, una toalla o algo similar debajo de la silla de coche para proteger el asiento del vehículo.

Compartimento de las baterías (1) Base (2) Pata de apoyo (3) Acolchado para recién nacidos (4) ISOFIX-Botones de desbloqueo (5) ISOFIX-Brazos de bloqueo (6) ISOFIX-Puntos de anclaje (7) ISOFIX-Indicadores (8) Botón de ajuste de la pata de apoyo (9) Indicador de la pata de apoyo (10) Asa de transporte (11) Botones de desbloqueo del asa de transporte (12) Indicador de bloqueo de la silla (13) Protección lineal contra impactos laterales (L.S.P.) (14) Indicador de ángulo de inclinación (15) Cinturón automático de 3 puntos (16) Guía del cinturón abdominal (17) Guía del cinturón diagonal (18) Palanca de liberación del asiento (19) Posición de estacionamiento de la pata de apoyo (20) Reposacabezas (21) Palanca de ajuste del reposacabezas (22) Botón de ajuste del cinturón (23) Cinturón para el hombro (24) Hebilla de cinturón (25) Lengua de hebilla (26) Cinturón de ajuste central (27) Palanca de rotación del asiento (28) Indicador de dirección de conducción(29) Control de dirección de conducción (D.D.C.) (30) Capota para el sol (31) Palanca de liberación para posición reclinada (32) Botón de liberación para el adaptador del cochecito (33) Compartimento de la guía del usuario (34) LA POSICIÓN CORRECTA EN EL VEHÍCULO Éste es un sistema de retención infantil mejorado i-Size (Tamaño i). Está aprobado de acuerdo con el Reglamento de las Naciones Unidas Nº R129/03, para su uso en asientos de vehículos compatibles con i-Size posiciones según las indican los fabricantes de vehículos en sus manuales del usuario. Si su vehículo no tiene una posición de asiento i-Size, consulte la lista de tipos de vehículos. Puede obtener la versión más actualizada de la lista de tipos de www.cybex-online.com. Alternativamente, la silla de coche se puede instalar en asientos de vehículos orientados hacia adelante equipados con un sistema de cinturón automático de 3 puntos. No está garantizado que todas las posiciones de asiento y de reclinación se puedan utilizar en todos los vehículos aprobados.

DIFERENTES USOS DE LA SILLA

45 – 87 cm, máx. 13 kg 45 – 60 cm > 60 cm 45 – 60 cm > 60 cm El acolchado para recién nacido (4) integrado al momento de la compra se debe quitar si su hijo tiene una estatura de más de 60 cm. Para quitar el acolchado para recién nacido (4), abra la hebilla del cinturón (25), retire las almohadillas para los hombros y luego quite el acolchado. PREPARACIÓN PARA INSTALAR LA BASE T/BASE Z2 Antes de usar la base por primera vez, se debe quitar la tira de plástico del compartimento de la batería (1) en la pata de carga (3). La Base (2) emitirá una señal de advertencia audible hasta que se haya instalado correctamente. Si la pata de apoyo (3) está plegada y no hay sonido, debe revisarse la batería. Para comprobar la batería, el compartimento de la batería (1) en la parte posterior de la pata de apoyo se puede abrir con un destornillador. La batería solo se puede reemplazar con una batería de tamaño CR2032.44

INSTALACIÓN EN EL VEHÍCULO

Asegúrese siempre de que...

• los respaldos del vehículo estén bloqueados en su posición vertical.

• al instalar la silla de coche en el asiento delantero del pasajero, ajuste este tan hacia atrás como sea posible.

La silla de coche para bebés está hecha exclusivamente para asientos de coche orientados hacia adelante, que están equipados con ISOFIX o con un sistema de cinturón de 3 puntos. Instalación de la silla de coche con Base T/Base Z2

1. Mantenga el control de dirección de conducción (D.D.C.) (30) hacia abajo y

asegúrese de que la base esté ajustada para las sillas de coche orientadas hacia atrás.

2. Despliegue la pata de apoyo (3) hasta que encaje en su posición más

delantera. Sonará una señal de advertencia acústica hasta que la pata de apoyo se haya instalado correctamente.

3. Suelte los botones de desbloqueo ISOFIX (5) para extender los brazos

bloqueantes ISOFIX (6).

Los botones de desbloqueo ISOFIX se pueden soltar de forma independiente, permitiendo ajustar los brazos bloqueantes ISOFIX de forma independiente.

4. Empuje los brazos bloqueantes ISOFIX (6) fuera de la base lo más extendidos

5. Coloque la base (2) en un asiento adecuado en el vehículo.

6. Empuje los brazos bloqueantes ISOFIX (6) introduciéndolos en los puntos

de anclaje ISOFIX (7) hasta que estos encajen en su lugar con un "CLIC" audible. Los dos indicadores ISOFIX (8) cambiarán de ROJO a VERDE.

7. Asegúrese de que la silla esté firme tratando de sacarla de los puntos de

8. Empuje la base (2) hacia el respaldo del asiento del vehículo hasta que esté

completamente alineada con él.

Mover la base de lado a lado también la apuntalará contra el respaldo del vehículo.

9. Presione el botón de ajuste de la pata de apoyo (9) y extiéndala hasta que

toque el suelo del vehículo.

10. Tire de la pata de apoyo (3) sacándola hasta la siguiente posición de bloqueo

para garantizar una transmisión óptima de la fuerza.

11. El indicador de la pata de apoyo (10) cambia a VERDE cuando esta pata

está correctamente colocada en el suelo del vehículo y la señal acústica de advertencia para.

12. Mueva el asa de transporte (11) a la posición A. Por lo tanto, presione los dos

botones de liberación del asa de transporte (12) a la izquierda y a la derecha del asa de transporte al mismo tiempo.

13. Coloque la silla de coche en la base (2).

14. La silla de coche también se puede bloquear en su posición de entrada en la

base. A continuación, gire la silla de coche hasta que esté alineada de frente a la dirección del viaje.

15. Asegúrese de que la silla de coche se bloquee en su sitio con un "CLIC" audible.

16. Compruebe si el indicador de bloqueo de la silla (13) de la base está VERDE.

17. A fin de lograr la mejor protección posible, active la protección lineal contra

impactos laterales (L.S.P.) (14) en el lateral de la silla de coche que da a la puerta del vehículo tirando de su extremo.

La silla de coche también se puede utilizar sin la L.S.P. en uso, si no hay suficiente espacio en el vehículo. Para hacer esto, pliegue el elemento de nuevo a su posición inicial. Instalación de la silla de coche con cinturón automático de 3 puntos

1. Coloque la silla de coche en el asiento del vehículo contra la dirección

2. Asegúrese de que el asa de transporte (11) esté bloqueada en la posición A.

3. Asegúrese de que el indicador de inclinación (15) esté paralelo al piso

4. Extraiga el cinturón automático de 3 puntos (16) y coloque su sección

abdominal en la guía del cinturón abdominal (17).

5. Bloquee el cinturón automático de 3 puntos (16) del vehículo en su hebilla

6. Apriete la sección abdominal tirando de la sección diagonal en la dirección

7. Guíe la sección diagonal del cinturón por detrás del extremo de la cabecera

de la silla de coche y a través de la guía diagonal del cinturón (18) y por encima de la protección lineal contra impactos laterales (L.S.P) (14).

8. A fin de lograr la mejor protección posible, active la protección lineal contra

impactos laterales (14) en el lateral de la silla de coche que da a la puerta del vehículo.45

La silla de coche también se puede utilizar sin la L.S.P. en uso, si no hay suficiente espacio en el vehículo. Para hacer esto, pliegue el elemento de nuevo a su posición inicial.

RETIRADA DEL VEHÍCULO

Retirada de la silla de coche con Base T/Base Z2

1. Para desbloquear la silla de coche de la base (2), tire hacia arriba de la

palanca de liberación del asiento (19).

2. Incline ligeramente el asiento y levántelo de la base (2).

3. Desbloquee los brazos de bloqueo ISOFIX (6) a ambos lados pulsando los

botones de desbloqueo de ISOFIX (5) y al mismo tiempo tirando de ellos hacia atrás.

4. Extraiga la base (2) de los puntos de anclaje ISOFIX (7).

5. Retire la base (2) y deslice los brazos de bloqueo ISOFIX (6) completamente

de vuelta a sus posiciones de transporte.

6. Empuje la pata de apoyo (3) de vuelta a su posición original y luego

dóblela para ahorrar espacio.

7. Es importante plegar completamente la pata de apoyo a fin de silenciar la

advertencia acústica. Hay una posición de estacionamiento de pata de apoyo (20) indicada en la parte inferior de la base. Retirada de la silla de coche con cinturón automático de 3 puntos

1. Saque la sección diagonal del cinturón de la guía de la correa diagonal (18).

2. Desbloquee la hebilla del cinturón de seguridad del vehículo y saque la

sección abdominal del cinturón de las guías del cinturón abdominal (17).

AJUSTAR EL REPOSACABEZAS

El reposacabezas ajustable (21) se puede ajustar utilizando la palanca de ajuste del reposacabezas (22). Al ajustar el reposacabezas (21) asegúrese de que no queden más de 2 cm (aprox. el ancho de 2 dedos) entre los hombros del niño y el reposacabezas.

1. Presione el botón de ajuste del cinturón (23) y tire de ambos cinturones del

hombro (24) al mismo tiempo para aflojarlos.

2. Abra la hebilla del cinturón (25) presionando firmemente el botón rojo.

3. Ponga a su hijo en la silla de coche con los glúteos en la parte posterior.

4. Coloque los cinturones de los hombros (24) directamente sobre los hombros

5. Coloque ambas lengüetas de la cierre (26) juntas y ciérrelas en su lugar en la

hebilla del cinturón (25). Debe escuchar un “CLIC” audible.

6. Si está utilizando una silla con un sujetador SensorSafe, empuje el sujetador

para cerrarlo hasta que oiga un "CLIC" audible y deslice el clip cerrado hacia la hebilla del cinturón (25).

7. Tire del cinturón de ajuste central (27) con objeto de apretar los cinturones de

los hombros (24) hasta que queden ajustados contra el cuerpo de su hijo.

El arnés debe instalarse lo suficientemente apretado como para que no sea posible poner un pliegue en ninguno de los cinturones.

8. Cuando utilice el sujetador SensorSafe, colóquelo directamente debajo de las

almohadillas para los hombros. FUNCIÓN DE ROTACIÓN BASE T/BASE Z2 Tire de la palanca de rotación del asiento (28) en la base para girar la silla de coche. Antes de comenzar su viaje, asegúrese de que la silla de coche esté correctamente bloqueada en su lugar y que el indicador de dirección de conducción (29) se muestre VERDE. AJUSTE DE LA CAPOTA PARA EL SOL Despliegue la capota para el sol (31) tirando de la funda de plástico.

AJUSTE DE LAS POSICIONES RECLINADAS

La silla de coche se puede cambiar entre las posiciones reclinadas presionando la palanca de liberación para la posición reclinada (32) mientras se desplaza simultáneamente la sección trasera hacia abajo.

La silla de coche se puede colocar en dos posiciones reclinadas: la posición reclinada intermedia también está disponible dentro del automóvil si la silla de coche se usa en combinación con la Base T/Base Z2. La posición totalmente reclinada solo se puede utilizar fuera del vehículo.

Puede fijar la silla de coche a cualquier cochecito aprobado. Haga clic en la silla de coche en el adaptador aprobado, mirando hacia el padre. Para desbloquearla, mantenga presionados los dos botones de liberación del adaptador del cochecito (33) y levántelo.46

QUITAR Y VOLVER A INSTALAR LA FUNDA DE LA SILLA La funda de la silla de coche consta de 6 partes. Estas se fijan a la silla de coche en varios lugares. Una vez desabrochadas, las partes individuales de la funda pueden quitarse. Para volver a colocar la funda, siga las instrucciones de retirada en orden inverso.

La funda sólo puede lavarse a 30°C con un programa de lavado delicado, de lo contrario, la tela de la funda puede decolorarse. ¡Lave la funda por separado del resto de otras prendas y no la seque en la secadora ni bajo la luz directa del sol! GARANTÍA DEL FABRICANTE Y NORMATIVA PARA LA ELIMINACIÓN CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Alemania) le da 3 años de garantía para este producto. La garantía es válida en el país donde un minorista vendió inicialmente este producto a un cliente. El contenido de la garantía y toda la información esencial necesaria para hacerla efectiva se pueden encontrar en nues- tra página de inicio: go.cybex-online.com/manufacturer-warranty-car-seats. Si se muestra una garantía en la descripción del artículo, sus derechos legales contra nosotros por defectos no se verán afectados. Respete las normas de eliminación de residuos de su país.47
