KASUTUSJUHEND Cloud T i-Size CYBEX
Suuruste vahemik: 45–87 cm
Kaal: max 13 kg
Täname, et valisite turvatooli CLOUD T i-Size.
Enne turvatooli söidukisse paigaldamist lugege kasutusjuhend hoolikalt läbi.
Hoidke juhendit alati käepärast selleks ettenähtud taskus (34).

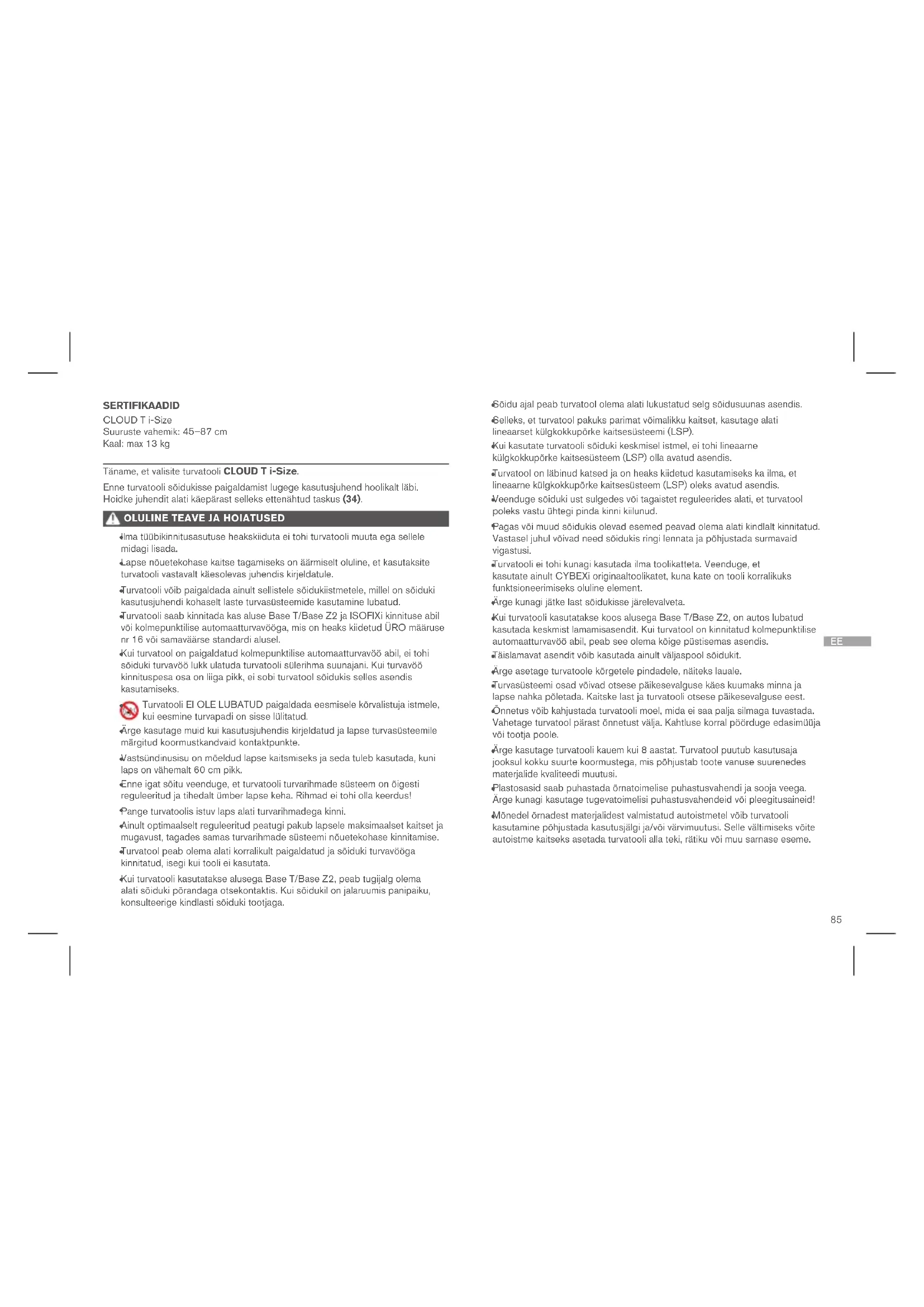

OLULINE TEAVE JA HOIATUSED
Ilma tüübikinnitusasutuse heakskiiduta ei tohi turvatooli muuta ega sellele midagi lisada.
Lapse nõuetekohase kaitse tagamiseks on äärmiselt oluline, et kasutaksite turvatooli vastavalt käesolevas juhendis kirjeldatule.
Turvatooli võib paigaldada ainult sellistele sõidukiistmetele, millel on sõiduki kasutusjuhendi kohaselt laste turvasüsteemide kasutamine lubatud.
Turvatooli saab kinnitada kas aluse Base T/Base Z2 ja ISOFIXi kinnituse abil või kolmepunktilise automaatturvavööga, mis on heaks kiidetud ÜRO määruse nr 16 või samaväärsse standardi alusel.
Kui turvatool on paigaldatud kolmepunktilise automaatturvavöö abil, ei tohi söiduki turvavöö lukk ulatuda turvatooli sülerihma suunajani. Kui turvavöö kinnituspesa osa on liiga pikk, ei sobi turvatool söidukis selles asendis kasutamiseks.
Turvatooli EI OLE LUBATUD paigaldada eesmisele kõrvalistuja istmele, kui eesmine turvapadi on sisse lülitatud.
Ärge kasutage muid kui kasutusjuhendis kirjeldatud ja lapse turvasüsteemile märgitud koormustkandvaid kontaktpunkte.
Vastsündinusisu on möeldud lapse kaitsmiseks ja seda tuleb kasutada, kuni laps on vähemalt 60 cm pikk.
Enne igat söitu veenduge, et turvatooli turvarihmade süsteem on õigesti reguleeritud ja tihedalt ümber lapse keha. Rihmad ei tohi olla keerdus!
Pange turvatoolis istuv laps alati turvarihmadega kinni.
Ainult optimaalselt reguleeritud peatugi pakub lapsele maksimaalset kaitset ja mugavust, tagades samas turvarihmade süsteemi nõuetekohase kinnitamise.
Turvatool peab olema alati korralikult paigaldatud ja sõiduki turvavööga kinnitatud, isegi kui tooli ei kasutata.
Kui turvatooli kasutatakse alusega Base T/Base Z2, peab tugijalg olema alati sõiduki põrandaga otsekontaktis. Kui sõidukil on jalaruumis panipaiku, konsulteerige kindlasti sõiduki tootjaga.
Sõidu ajal peab turvatool olema alati lukustatud selg sõidusuunas asendis.
Selleks, et turvatool pakuks parimat võimalikku kaitset, kasutage alati lineaarset külgkokkupörke kaitsesüsteemi (LSP).
Kui kasutate turvatooli sõiduki keskmisel istmel, ei tohi lineaarne külgkokkupõrke kaitsesüsteem (LSP) olla avatud asendis.
Turvatool on läbinud katsed ja on heaks kiidetud kasutamiseks ka ilma, et lineaarne külgkokkupörke kaitsesüsteem (LSP) oleks avatud asendis.
Veenduge sõiduki ust sulgedes või tagaistet reguleerides alati, et turvatool poleks vastu ühtegi pinda kinni kiilunud.
Pagas või muud sõidukis olevad esemed peavad olema alati kindlalt kinnitatud. Vastasel juhul võivad need sõidukis ringi lennata ja põhjustada surmavaid vigastusi.
Turvatooli ei tohi kunagi kasutada ilma toolikatteta. Veenduge, et kasutate ainult CYBEXi originaaltoolikatet, kuna kate on tooli korralikuks funktsioneerimiseks oluline element.
Ärge kunagi jätke last söidukisse järelevalveta.
Kui turvatooli kasutatakse koos alusega Base T/Base Z2, on autos lubatud kasutada keskmist lamamisasendit. Kui turvatool on kinnitatud kolmepunktilise automaatturvavöö abil, peab see olema köige püstisemas asendis.
Täislamavat asendit võib kasutada ainult väljaspool sõidukit.
Ärge asetage turvatoole körgetele pindadele, näiteks lauale.
Turvasüsteemi osad võivad otsese päikesevalguse käes kuumaks minna ja lapse nahka põletada. Kaitske last ja turvatooli otsese päikesevalguse eest.
Önnetus võib kahjustada turvatooli moel, mida ei saa palja silmaga tuvastada. Vahetage turvatool pärast önnetust välja. Kahtluse korral põörduge edasimüuja või tootja poole.
Ärge kasutage turvatooli kauem kui 8 aastat. Turvatool puutub kasutusaja jooksul kokku suurte koormustega, mis põhjustab toote vanuse suurenedes materjalide kvaliteedi muutusi.
Plastosasid saab puhastada örnatoimelise puhastusvahendi ja sooja veega. Ärge kunagi kasutage tugevatoimelisi puhastusvahendeid või pleegitusaineid!
Mõnedel örnadest materjalidest valmistatud autoistmetel võib turvatooli kasutamine põhjustada kasutusjälgi ja/või värvimuutusi. Selle vältimiseks võite autoistme kaitseks asetada turvatooli alla teki, rätiku või muu sarnase eseme.
TOOTE OSAD
| Patareiposa (1) | Diagonaalrahma suunaja (18) |
| Alus (2) | Tooli vabastuskäepide (19) |
| Tugijalg (3) | Tugijala parkimisasend (20) |
| Vastsündinusisu (4) | Peatugi (21) |
| ISOFIXi vabastusnupud (5) | Peatoe reguleerimise käepide (22) |
| ISOFIXi lukustushoovad (6) | Rihma reguleerimise nupp (23) |
| ISOFIXi kinnituspunktid (7) | Ölarihm (24) |
| ISOFIXi indikaatorid (8) | Rihmalukk (25) |
| Tugijala reguleerimisnupp (9) | Lukukeel (26) |
| Tugijala indikaator (10) | Keskne reguleerimisrihm (27) |
| Kandekäepide (11) | Tooli põõramise käepide (28) |
| Kandekäepideme vabastusnupud (12) | Sõidusuuna indikaator (29) |
| Tooli lukustuse indikaator (13) | Sõidusuunakontroll (DDC) (30) |
| Lineearne külgkokkupõrke kaitse (LSP) (14) | Päikesovari (31) |
| Lamamisasendi vabastuskäepide (32) |
| Kaldenurga indikaator (15) | Käruadapteri vabastusnupp (33) |
| Kolmepunktiline automaatturvavõö (16) | Kasutusjuhendi tasku (34) |
| Sülerihma suunaja (17) | |
ÕIGE ASEND SÕIDUKIS
Toote näol on tegemist lapse tõhustatud turvasüsteemiga i-Size. Toode on heaks kiidetud ÜRO määruse nr R129/03 kohaselt kasutamiseks i-Size'iga ühilduvatel sõiduki istekohtadel vastavalt söidukitootja esitatud teabele söiduki kasutusjuhendis. Kui teie söidukil pole i-Size'i süsteemi istekohta, kontrollige söidukitülpide loendit. Köige ajakohasema tüübiloendi versiooni leiate saidilt www.cybex-online.com.
Teise võimalusena võib turvatooli paigaldada näoga sõidusuunas olevatele sõidukiistmetele, mis on varustatud kolmepunktilise automaatse turvavõösüsteemiga.
Ei saa garanteerida, et kõiki istumis- ja lamamisasendeid saab kõigis heakskiidetud sõidukites kasutada.
TOOLI ERINEVAD KASUTUSVÕIMALUSED
| 45-87 cm, max 13 kg |
 |  |
| 45-60 cm > 60 cm 45-60 cm > 60 cm |
 |  |  |  |
Ostmise ajal tootes olev vastsündinusisu (4) tuleb eemaldada, kui laps on üle 60 cm pikk. Vastsündinusisu (4) eemaldamiseks avage rihmalukk (25), tömmake ölapehmenused ära ja eemaldage seejärel sisu.
ETTEVALMISTUSED ALUSE BASE T/BASE Z2 PAIGALDAMISEKS
Enne aluse esmakordset kasutamist tuleb tugijala (3) patareipesast (1) eemaldada plastriba. Alus (2) väljastab helilise hoiatusssignaali, kuni on õigesti paigaldatud. Kui tugijalg (3) on avatud ja heli ei kostu, tuleb kontrollida patareid. Patarei kontrollimiseks saab tugijala tagaküljel asuva patareipesa (1) kruvikeeraja abil avada. Patarei võib asendada ainult CR2032 suuruses patareiga.
PAIGALDAMINE SÕIDUKISSE
Veenduge alati, et...
- söidukiistmete seljatoed on lukustatud püstiasendisse;
- kui paigutate turvatooli kaassõitja esiistmele, reguleerite sõiduki istme kõige tagumisse asendisse.
Iminu turvatool on möeldud kasutamiseks ainult näoga söidusuunas olevatel istmetel, mis on varustatud ISOFIXi või kolmepunktilise turvavöösüsteemiga.
- Hoidke söidusuunakontrolli (DDC) nuppu (30) all ja veenduge, et alus on reguleeritud seljaga söidusuunas oleva turvatooli kasutamiseks.
-
Avage tugijalg (3), kuni see fikseerub maksimaalsesse asendisse. Heliline hoiatussignaal kostab seni, kuni tugijalg on õigesti paigaldatud.
-
Vabastage ISOFIXi vabastusnupud (5), et ISOFIXi lukustushoovad (6) välja lükata.
Molemat ISOFIXi vabastusnuppu saab eraldi vabastada ja ISOFIXi lukustushoobasid eraldi reguleerida.
-
Lükake ISOFIXi lukustushoovad (6) alusest välja köige kaugemasse asendisse.
-
Asetage alus (2) söidukis sobilikule istmele.
-
Lükake ISOFIXi lukustushoovad (6) ISOFIXi kinnituspunktidesse (7), kuni need fikseeruvad kohale kuuldava klöpsatusega. Kaks ISOFIXi indikaatorit (8) muutuvad PUNASEST ROHELISEKS.
-
Veendumaks, et alus on kinnitatud, üritage seda ISOFIXi kinnituspunktidest (7) välja tömmata.
-
Lükake alust (2) söiduki istme seljatoe suunas, kuni see on täielikult seljatoega joondatud.
Ka aluse küljelt küljele liigutamine aitab selle vastu söiduki seljatuge seada.
-
Vajutage tugijala reguleerimisnuppu (9) ja pikendage jalga, kuni see puudutab sõiduki põrandat.
-
Optimaalse koormusjõu ülekande tagamiseks tömmake tugijalg (3) välja järgmisesse lukustusasendisso.
-
Tugijala indikaator (10) muutub ROHELISEKS, kui tugijalg on sõiduki põrandale õigesti paigutatud ja heliline hoiatussignaal vaikib.
-
Viige kandekäepide (11) asendisse A. Selleks vajutage üheaegselt kandekäepideme kahte, vasakul ja paremal küljel asuvat vabastusnuppu (12).
-
Asetage turvatool alusele (2).
-
Turvatooli saab alusele lukustada ka sisenemisasendis. Seejärel keerake turvatooli, kuni see on söidusuuna suhtes vastupidises asendis.
-
Veenduge, et turvatool lukustub kohale kuuldava klōpsuga.
-
Veenduge, et alusel olev tooli lukustuse indikaator (13) on ROHELINE.
-
Parima võimaliku kaitse saavutamiseks aktiveerige turvatooli sõidukiuksepoolsel küljel asuv lineaarne külgkokkupõrke kaitse (LSP) (14), tömmates külgkokkupõrke kaitsme otsa.
Túrvatooli saab kasutada ka kinnises asendis oleva LSP-ga, kui sõidukis pole avatud asendi jaoks piisavalt ruumi. Selleks paigutage kaitse tagasi algasendisse.
- Asetage turvatool söiduki istmele söidusuunale vastupidises asendis.
- Veenduge, et kandekäepide (11) on lukustatud asendisse A.
- Veenduge, et kaldenurga indikaator (15) on sõiduki põrandaga paralleelne.
- Tõmmake välja kolmepunktiline automaatturvavöö (16) ja paigutage selle süleosa sülerihma suunajasse (17).
- Lukustage sõiduki kolmepunktiline automaatturvavöö (16) vöölukku.
- Pingutage sülerihma osa, tömmates diagonaalosa söidusuunas.
- Viige turvavöö diagonaalrihm turvatooli peaosa taha ning juhtige rihm läbi diagonaalrihma suunaja (18) ja ülaltpoolt lineaarse külgkokkupörke kaitset (LSP) (14).
- Parima võimaliku kaitse saavutamiseks aktiveerige turvatooli sõidukiuksepoolsel küljel asuv lineaarne külgkokkupörke kaitse (LSP) (14), tömmates külgkokkupörke kaitsme otsa.
Tumatooli saab kasutada ka kinnises asendis oleva LSP-ga, kui sõidukis pole avatud asendi jaoks piisavalt ruumi. Selleks paigutage kaitse tagasi algasendisse.
SÕIDUKIST EEMALDAMINE
- Turvatooli aluselt (2) lahti lukustamiseks tömmake tooli vabastuskäepidet (19) üles.
- Kallutage turvatooli veidi ja töstke see aluselt (2) maha.
- Lukustage lahti mölemal küljel olevad ISOFIXi lukustushoovad (6), vajutades ISOFIXi vabastusnuppe (5) ja tömmates neid samal ajal tagasi.
- Tõmmake alus (2) ISOFIXi kinnituspunktidest (7) välja.
- Eemaldage alus (2) ja libistage ISOFIXi lukustushoovad (6) täielikult tagasi transpordiasenditesse.
- Lükake tugijalg (3) tagasi algsesse asendisse ja seejärel klappige see ruumi kokkuhoiuks kokku.
- Oluline on tugijalg täielikult kokku klappida, misjärel heliline hoiatussignaal vaikib. Aluse alumisel küljel on näidatud tugijala parkimisasend (20).
- Võtke turvavöö diagonaalrihm diagonaalrihma suunajast välja (18).
- Avage sõiduki turvavöö lukk ja võtke turvavöö sülerihma osa sülerihma suunajatest (17) välja.
PEATOE REGULEERIMINE
Reguleeritavat peatuge (21) saab reguleerida peatoe reguleerimise käepideme (22) abil. Peatoe (21) reguleerimisel veenduge, et lapse ölgade ja peatoe vahele ei jääks rohkem kui 2 cm (umbes kahe sörme laius) vaba ruumi.
LAPSE KINNITAMINE
- Ölarihmade lödvendamiseks vajutage rihma reguleerimise nuppu (23) ja tömmake mölemat ölarihma (24) üheaegselt.
- Vabastage rihmalukk (25), vajutades tugevalt punast nuppu.
- Pange laps turvatooli, istmik tagasuunas.
- Asetage ölarihmad (24) otse üle lapse ölgade.
- Asetage mölemad lukukeeled (26) kokku ja lukustage need rihmalukku (25). Peaksite kuulma klöpsatust.
- Kui kasutate SensorSafe'i klambriga tooli, lükake klambrit suletud asendisse, kuni kuulete klöpsatust, ja libistage kinnine klamber alla rihmaluku (25) suunas.
- Pingutage keskset reguleerimisrihma (27), et pingutada ôlarihmu (24), kuni need on tihedalt vastu lapse keha.
EE
Rihmad peaksid olema paigaldatud piisavalt tihedalt, et ühegi rihma sisse poleks võimalik volti tekitada.
- SensorSafe'i klambri kasutamisel asetage klamber otse ôlapehrenduste alla.
ALUSE BASE T/BASE Z2 PÖÖRAMISFUNKTSIOON
Turvatooli pööramiseks tömmake alusel asuvat tooli pööramise käepidet (28). Enne söidu alustamist veenduge, et turvatool on korralikult kohale lukustatud ja söidusuuna indikaator (29) on ROHELINE.
PÄIKESEVARJU REGULEERIMINE
Avage päikesevari (31), tömmates plastikkattest.
LAMAMISASENDITE REGULEERIMINE
Turvatooli saab panna erinevatesse lamamisasenditesse, vajutades lamamisasendi vabastuskäepidet (32) ja samal ajal nihutades seljaosa allapoole.
Turvatooli saab panna kahte lamamisasendisse. Keskmine lamamisasend on kasutatav ka autos, kui turvatooli kasutatakse koos alusega Base T/Base Z2. Täislamavat asendit võib kasutada ainult väljaspool sõidukit.
REISISÜSTEEM
Turvatooli saab kinnitada köigile heakskiidetud jalutuskärudele. Klöpsake turvatool heakskiidetud adapterile näoga vanema suunas. Eemaldamiseks hoidke all kahte käruadapteri vabastusnuppu (33) ja tõstke turvatool üles.
Turvatooli kate koosneb kuuest osast. Need kinnitatakse turvatooli külge mitmest kohast. Pärast lahtitegemist saab katte üksikud osad eemaldada. Katte uuesti kinnitamiseks järgige eemaldamisjuhiseid vastupidises järjekorras.
Katet võib pesta ainult temperatuuril 30 °C örna pesuprogrammiga, vastasel juhul võib kattekanga värv muutuda. Peske kate muust pesust eraldi ja ärge kuivatage seda kuivatis või otsese päikesevalguse käes!
TOOTJA GARANTII JA KASUTUSEST KÖRVALDAMISE REEGLID
CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Saksamaa) annab sellele tootele 3-aastase garantii. Garantii kehtib riigis, kus jaemüüja toote algselt kliendile müüs. Garantii sisu ja kogu garantii jõustamiseks vajalik teave on leitav meie kodulehelt: go.cybex-online.com/manufacturer-warranty-car-seats. Kui tootekirjelduses on näidatud garantii, ei mõjuta see seaduslikke õigusi, mis teil on meie suhtes defektide osas.
Palume teil järgida oma asukohariigi jäätmete körvaldamise eeskirju.
