MANUALE UTENTE Cloud T i-Size CYBEX

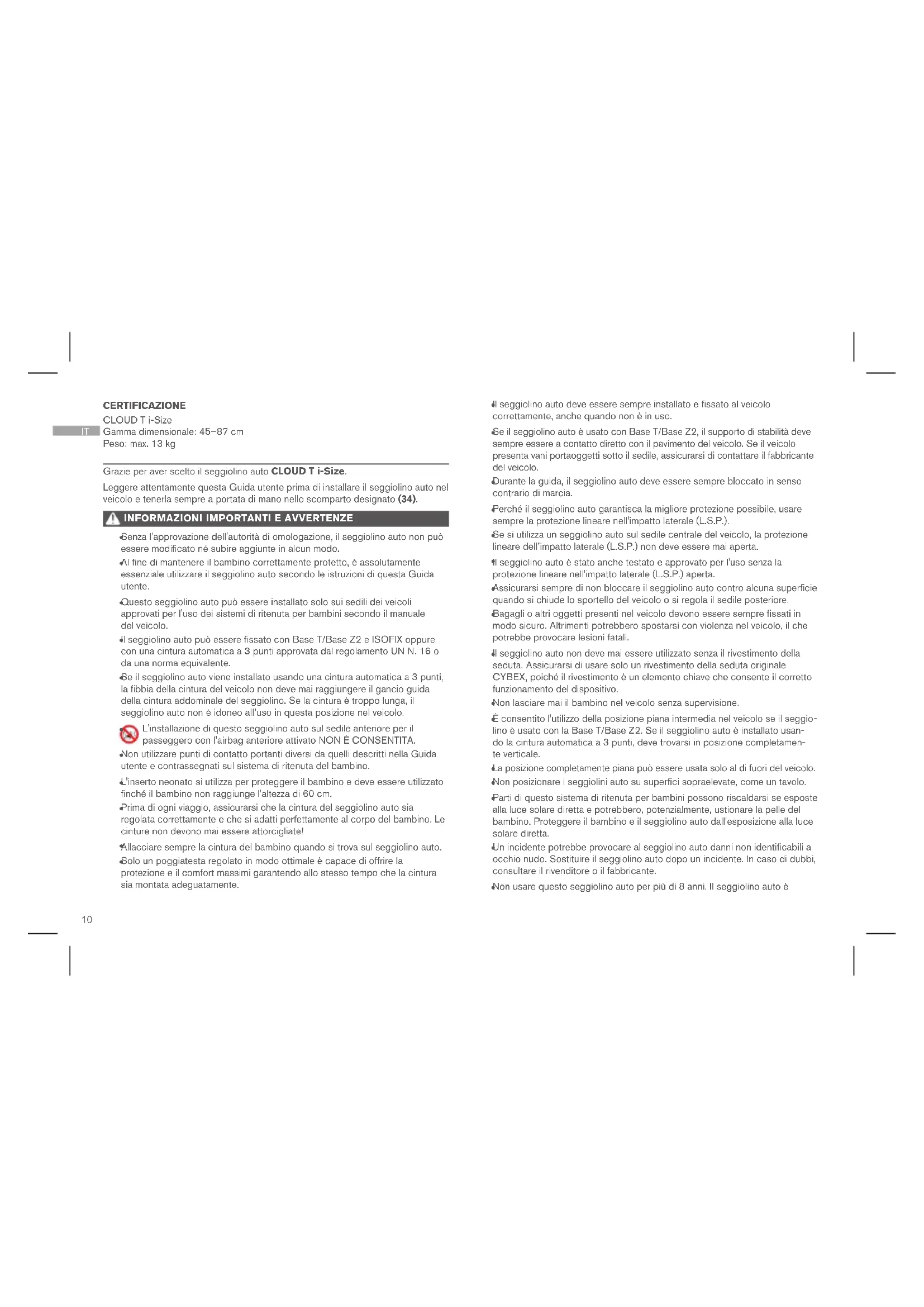

Grazie per aver scelto il seggiolino auto CLOUD T i-Size. Leggere attentamente questa Guida utente prima di installare il seggiolino auto nel veicolo e tenerla sempre a portata di mano nello scomparto designato (34).

Senza l'approvazione dell'autorità di omologazione, il seggiolino auto non può essere modificato né subire aggiunte in alcun modo.

Al fine di mantenere il bambino correttamente protetto, è assolutamente essenziale utilizzare il seggiolino auto secondo le istruzioni di questa Guida utente.

Questo seggiolino auto può essere installato solo sui sedili dei veicoli approvati per l'uso dei sistemi di ritenuta per bambini secondo il manuale del veicolo.

Il seggiolino auto può essere fissato con Base T/Base Z2 e ISOFIX oppure con una cintura automatica a 3 punti approvata dal regolamento UN N. 16 o da una norma equivalente.

Se il seggiolino auto viene installato usando una cintura automatica a 3punti, la fibbia della cintura del veicolo non deve mai raggiungere il gancio guida della cintura addominale del seggiolino. Se la cintura è troppo lunga, il seggiolino auto non è idoneo all’uso in questa posizione nel veicolo.

L'installazione di questo seggiolino auto sul sedile anteriore per il passeggero con l'airbag anteriore attivato NON È CONSENTITA.

Non utilizzare punti di contatto portanti diversi da quelli descritti nella Guida utente e contrassegnati sul sistema di ritenuta del bambino.

L'inserto neonato si utilizza per proteggere il bambino e deve essere utilizzato finché il bambino non raggiunge l'altezza di 60 cm.

Prima di ogni viaggio, assicurarsi che la cintura del seggiolino auto sia regolata correttamente e che si adatti perfettamente al corpo del bambino. Le cinture non devono mai essere attorcigliate!

Allacciare sempre la cintura del bambino quando si trova sul seggiolino auto.

Solo un poggiatesta regolato in modo ottimale è capace di offrire la protezione e il comfort massimi garantendo allo stesso tempo che la cintura sia montata adeguatamente. CERTIFICAZIONE CLOUD T i-Size Gamma dimensionale: 45–87 cm Peso: max. 13 kg

Il seggiolino auto deve essere sempre installato e fissato al veicolo correttamente, anche quando non è in uso.

Se il seggiolino auto è usato con Base T/Base Z2, il supporto di stabilità deve sempre essere a contatto diretto con il pavimento del veicolo. Se il veicolo presenta vani portaoggetti sotto il sedile, assicurarsi di contattare il fabbricante del veicolo.

Durante la guida, il seggiolino auto deve essere sempre bloccato in senso contrario di marcia.

Perché il seggiolino auto garantisca la migliore protezione possibile, usare sempre la protezione lineare nell'impatto laterale (L.S.P.).

Se si utilizza un seggiolino auto sul sedile centrale del veicolo, la protezione lineare dell’impatto laterale (L.S.P.) non deve essere mai aperta.

Il seggiolino auto è stato anche testato e approvato per l'uso senza la protezione lineare nell'impatto laterale (L.S.P.) aperta.

Assicurarsi sempre di non bloccare il seggiolino auto contro alcuna superficie quando si chiude lo sportello del veicolo o si regola il sedile posteriore.

Bagagli o altri oggetti presenti nel veicolo devono essere sempre fissati in modo sicuro. Altrimenti potrebbero spostarsi con violenza nel veicolo, il che potrebbe provocare lesioni fatali.

Il seggiolino auto non deve mai essere utilizzato senza il rivestimento della seduta. Assicurarsi di usare solo un rivestimento della seduta originale CYBEX, poiché il rivestimento è un elemento chiave che consente il corretto funzionamento del dispositivo.

Non lasciare mai il bambino nel veicolo senza supervisione.

È consentito l'utilizzo della posizione piana intermedia nel veicolo se il seggio- lino è usato con la Base T/Base Z2. Se il seggiolino auto è installato usan- do la cintura automatica a 3 punti, deve trovarsi in posizione completamen- te verticale.

La posizione completamente piana può essere usata solo al di fuori del veicolo.

Non posizionare i seggiolini auto su superfici sopraelevate, come un tavolo.

Parti di questo sistema di ritenuta per bambini possono riscaldarsi se esposte alla luce solare diretta e potrebbero, potenzialmente, ustionare la pelle del bambino. Proteggere il bambino e il seggiolino auto dall'esposizione alla luce solare diretta.

Un incidente potrebbe provocare al seggiolino auto danni non identificabili a occhio nudo. Sostituire il seggiolino auto dopo un incidente. In caso di dubbi, consultare il rivenditore o il fabbricante.

Non usare questo seggiolino auto per più di 8 anni. Il seggiolino auto è11

esposto a stress elevato durante la sua vita d'uso, il che porta a cambiamenti nella qualità dei materiali con il passare degli anni.

Le parti in plastica possono essere pulite con un detergente delicato e acqua calda. Non utilizzare mai detergenti aggressivi né candeggina!

Su alcuni sedili dei veicoli realizzati in materiali delicati, l'uso di seggiolini auto può lasciare segni e/o provocare scolorimento. Per evitarlo, è possibile mettere una coperta, un asciugamano o simili sotto il seggiolino auto in modo da proteggere il sedile del veicolo.

Scomparto batteria (1) Base (2) Gamba d’appoggio (3) Inserto neonato (4) Pulsanti di rilascio ISOFIX (5) Bracci di blocco ISOFIX (6) Punti di ancoraggio ISOFIX (7) Indicatori ISOFIX (8) Pulsante di regolazione della gamba d’appoggio (9) Indicatore della gamba d’appoggio (10) Maniglia di trasporto (11) Pulsanti di rilascio della maniglia di trasporto (12) Indicatore di blocco del seggiolino (13) Protezione lineare nell'impatto laterale (L.S.P.) (14) Indicatore angolo di inclinazione (15) Cintura automatica a 3 punti (16) Gancio guida della cintura addominale(17) Gancio guida della cintura diagonale (18) Maniglia di rilascio del seggiolino (19) Posizione di fermo della gamba d’appoggio (20) Poggiatesta (21) Maniglia di regolazione del poggiatesta(22) Pulsante di regolazione della cintura (23) Cinture (24) Fibbia della cintura (25) Linguetta della fibbia (26) Cintura di regolazione centrale (27) Maniglia di rotazione del seggiolino (28) Indicatore direzione di marcia (29) Controllo direzione di marcia (D.D.C.) (30) Capottina solare (31) Maniglia di sblocco per posizione piana (32) Pulsante di rilascio adattatore per passeggino (33) Scomparto per la Guida utente (34)

CORRETTA POSIZIONE NEL VEICOLO

Questo è un sistema avanzato di contenzione per bambini i-Size. È approvato ai sensi del Regolamento UN N. R129/03, per l'uso con sedute in veicoli compatibili con i-Size nelle posizioni indicate dal fabbricante del veicolo nel relativo manuale utente. Se il veicolo non è dotato di una posizione di seduta i-Size, controllare l'elenco con i tipi di veicoli. Si può ottenere la versione più aggiornata dell'elenco con i tipi al sito web www.cybex-online.com. In alternativa, il seggiolino auto può essere installato su sedili fronte strada dotati di cintura automatica a 3 punti. Non è garantito che tutte le posizioni di seduta e reclinabili possano essere utilizzate in tutti i veicoli approvati.

DIVERSI USI DEL SEGGIOLINO

45 – 87 cm, max. 13 kg 45 – 60 cm > 60 cm 45 – 60 cm > 60 cm L’inserto neonato (4) integrato all’acquisto deve essere rimosso se il bambino è più alto di 60 cm. Per rimuovere l’inserto neonato (4), aprire la fibbia della cintura (25), rimuovere i cuscinetti per le spalle e quindi l’inserto. PREPARAZIONE ALL'INSTALLAZIONE DELLA BASE T/BASE Z2 Prima di utilizzare la base per la prima volta, la striscia di plastica deve essere rimossa dallo scomparto batteria (1) sulla gamba d’appoggio (3). La Base (2) emette un segnale acustico di avvertenza finché non viene correttamente installata. Se la gamba d’appoggio (3) è aperta e non si sente alcun suono, è necessario controllare la batteria. Per controllare la batteria, lo scomparto batteria (1) sul retro della gamba d’appoggio può essere aperto con un cacciavite. La batteria può essere sostituita solo con una batteria CR2032.12

INSTALLAZIONE NEL VEICOLO

Assicurarsi sempre che...

• Gli schienali del veicolo siano bloccati in posizione verticale.

• Quando si installa il seggiolino auto sul sedile anteriore per il passeggero, regolare il sedile del veicolo il più lontano possibile.

Il seggiolino auto può solo essere posizionato su sedili dell'auto rivolti in avanti, dotati di sistema ISOFIX o cintura a 3 punti. Installazione del seggiolino auto con Base T/Base Z2

1. Tenere il pulsante del controllo direzione di marcia (D.D.C.) (30) premuto e

assicurare che la base sia regolata per i sedili del veicolo rivolti all'indietro.

2. Aprire la gamba d’appoggio (3) finché non si blocca nella posizione più

avanzata. Un segnale acustico di avvertenza continua a suonare finché la gamba d’appoggio non è stata correttamente installata.

3. Rilasciare i pulsanti di rilascio ISOFIX (5) per estendere i bracci di blocco

I pulsanti di rilascio ISOFIX possono essere rilasciati entrambi in modo indipendente consentendo ai bracci di blocco ISOFIX di essere regolati in modo autonomo.

4. Premere al massimo i bracci di blocco ISOFIX (6) al di fuori della base.

5. Posizionare la Base (2) su un sedile adeguato del veicolo.

6. Premere i bracci di blocco ISOFIX (6) nei punti di ancoraggio ISOFIX (7)

finché non saranno bloccati in posizione con un “CLIC” ben udibile. I due indicatori ISOFIX (8) da ROSSI diventeranno VERDI.

7. Assicurarsi che la base sia ben salda cercando di tirarla dai punti di

ancoraggio ISOFIX (7).

8. Spingere la Base (2) verso lo schienale del sedile del veicolo finché non è

Lo spostamento della base da una parte all’altra permetterà inoltre di sorreggerla contro lo schienale del sedile.

9. Premere pulsante di regolazione della gamba d’appoggio (9) ed estenderla

finché non tocca il pavimento del veicolo.

10. Tirare la gamba d’appoggio (3) nella successiva posizione di blocco per

garantire una trasmissione di forza ottimale.

11. L'indicatore della gamba d’appoggio (10) diventa VERDE quando è

posizionata correttamente sul pavimento del veicolo e il segnale acustico di avvertenza si arresta.

12. Spostare la maniglia di trasporto (11) in posizione A. Quindi premere

contemporaneamente i due pulsanti di rilascio (12) della maniglia di trasporto a sinistra e a destra della stessa.

13. Posizionare il seggiolino auto sulla Base (2).

14. Il seggiolino auto può anche essere bloccato nella posizione di ingresso sulla

base. Quindi ruotare il seggiolino auto finché non è allineato in posizione opposta alla direzione di marcia.

15. Assicurarsi che il seggiolino auto si blocchi in posizione con un “CLIC”.

16. Verificare che l’indicatore di blocco del seggiolino (13) sulla base sia VERDE.

17. Per ottenere la massima protezione, attivare la protezione lineare nell’impatto

laterale (L.S.P.) (14) sul lato del seggiolino auto rivolto verso la portiera, tirandone l’estremità.

Il seggiolino auto può inoltre essere usato con la L.S.P. piegata in caso di spazio insufficiente all’interno del veicolo. Per farlo, piegare il componente per fargli raggiungere la posizione di partenza. Installazione del seggiolino auto con cintura automatica a 3 punti.

1. Posizionare il seggiolino auto sul sedile del veicolo in posizione contraria alla

direzione di marcia.

2. Assicurarsi che la maniglia di trasporto (11) sia bloccata in posizione A.

3. Assicurarsi che l’indicatore di inclinazione (15) sia parallelo al pavimento

4. Tirare la cintura automatica a 3 punti (16) e posizionarne la sezione

addominale nel gancio guida della cintura di sicurezza addominale (17).

5. Bloccare la cintura automatica a 3 punti (16) del veicolo nella fibbia.

6. Fissare la sezione addominale tirando la sezione diagonale in direzione

7. Guidare la sezione diagonale della cintura dietro il poggiatesta del seggiolino

auto, attraverso il gancio guida della cintura diagonale (18) e sopra la protezione lineare nell’impatto laterale (L.S.P.) (14).

8. Per ottenere la massima protezione, attivare la protezione lineare nell’impatto

laterale (L.S.P.) (14) sul lato del seggiolino auto rivolto verso la portiera, tirandone l’estremità.

Il seggiolino auto può inoltre essere usato con la L.S.P. piegata in caso di spazio insufficiente all’interno del veicolo. Per farlo, piegare il componente per fargli raggiungere la posizione di partenza.13

RIMOZIONE DAL VEICOLO

Rimozione del seggiolino auto con Base T/Base Z2

1. Per sbloccare il seggiolino auto dalla base (2), tirare la maniglia di rilascio del

seggiolino (19) verso l'alto.

2. Inclinare leggermente il seggiolino auto e sollevarlo dalla base (2).

3. Sbloccare i bracci di blocco ISOFIX (6) su entrambi i lati premendo i pulsanti

di rilascio ISOFIX (5) e tirandoli contemporaneamente.

4. Tirare la Base (2) dai punti di ancoraggio ISOFIX (7).

5. Rimuovere la Base (2) e far scorrere completamente indietro i bracci di blocco

ISOFIX (6) a raggiungere la posizione di trasporto.

6. Spingere la gamba d’appoggio (3) in posizione originale, quindi ripiegarla

per risparmiare spazio.

7. È importante piegare completamente la gamba d’appoggio in modo che il

segnale acustico possa smettere di suonare. Sul lato inferiore della base è indicata la posizione di stazionamento della gamba d’appoggio (20). Rimozione del seggiolino auto con cintura automatica a 3 punti.

1. Estrarre la sezione diagonale della cintura dal gancio guida della cintura

2. Sbloccare la fibbia della cintura del sedile ed estrarre la sezione addominale

della cintura dai ganci guida della cintura di sicurezza addominale (17).

REGOLAZIONE DEL POGGIATESTA

Il poggiatesta regolabile (21) può essere regolato usando la maniglia di regolazione del poggiatesta (22). Durante la regolazione del poggiatesta (21) assicurarsi che non rimangano più di 2 cm (la larghezza di circa 2 dita) tra le spalle del bambino e il poggiatesta.

MESSA IN SICUREZZA DEL BAMBINO

1. Premere il pulsante di regolazione della cintura (23) e tirare entrambe le

cinture di sicurezza (24) contemporaneamente per allentarle.

2. Sganciare la fibbia della cintura (25) premendo con fermezza il pulsante rosso.

3. Posizionare il bambino sul seggiolino auto con il fondoschiena sulla parte

4. Posizionare le cinture trasversali (24) direttamente sulle spalle del bambino.

5. Posizionare entrambe le linguette della fibbia (26) e bloccarle in posizione

nella fibbia della cintura (25). Si dovrebbe sentire un “CLIC”.

6. Se si usa un seggiolino con gancio SensorSafe, premere il gancio per

chiuderlo finché non si sente un “CLIC” e far scorrere il gancio chiuso verso la fibbia della cintura (25).

7. Tirare la cintura di regolazione centrale (27) per fissare le cinture trasversali

(24) finché non sono aderenti al corpo del bambino.

La cintura deve essere abbastanza stretta da non rendere possibile la creazione di pieghe in nessuna delle cinture.

8. Quando si usa il gancio SensorSafe, posizionarlo direttamente al di sotto dei

cuscinetti per le spalle. FUNZIONE DI ROTAZIONE DELLA BASE T/BASE Z2 Tirare la maniglia di rotazione del seggiolino (28) sulla base per girare il seggiolino auto. Prima di iniziare il viaggio, assicurarsi che il seggiolino auto sia bloccato in posizione e che l’indicatore di direzione di marcia (29) sia VERDE.

REGOLAZIONE DELLA CAPOTTINA SOLARE

Aprire la capottina solare (31) tirando il rivestimento in plastica.

REGOLAZIONE DELLE POSIZIONI SUPINE

Il seggiolino auto può essere portato in una delle posizioni piane premendo la maniglia di rilascio per la posizione piana (32), spostando contemporaneamente la sezione posteriore verso il basso.

Il seggiolino auto può essere posto in una delle due posizioni piane: anche la posizione piana intermedia è disponibile all'interno del veicolo se il seggiolino auto è usato in combinazione con la Base T/Base Z2. La posizione completamente piana è disponibile solo al di fuori del veicolo.

È possibile fissare il seggiolino auto a qualsiasi passeggino approvato. Far scattare il seggiolino auto nell’adattatore approvato in direzione del genitore. Per sbloccarlo, tenere premuti i due pulsanti di rilascio per l’adattatore del passeggino (33) e sollevarlo.14

RIMOZIONE E RICOLLOCAZIONE DEL RIVESTIMENTO DELLA

SEDUTA Il rivestimento del seggiolino auto è composto da 6 parti. Queste sono fissate al seggiolino auto in posizioni diverse. Una volta sbloccate, le singole parti del rivestimento possono essere rimosse. Per ricollocare il rivestimento, seguire le istruzioni per la rimozione al contrario.

Il rivestimento può essere lavato solo a 30°C con un programma di lavaggio per capi delicati, altrimenti il tessuto potrebbe scolorirsi. Lavare il rivestimento separatamente dagli altri capi e non asciugarlo in asciugatrice né alla luce solare diretta!

GARANZIA DEL FABBRICANTE E REGOLAMENTO SULLO

SMALTIMENTO CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Germania) offre 3 anni di garanzia su questo prodotto. La garanzia è valida nel Paese in cui questo prodotto è stato inizialmente venduto da un rivenditore al dettaglio al cliente. Il contenuto della garanzia e tutte le informazioni essenziali richieste per la validità della garanzia sono disponibili sulla nostra homepage: go.cybex-online.com/manufacturer-warranty-car-seats. Se la descrizione dell’articolo presenta una garanzia, i diritti legali contro di noi per eventuali difetti restano inalterati. Osservare le norme per lo smaltimento dei rifiuti del proprio Paese.15
