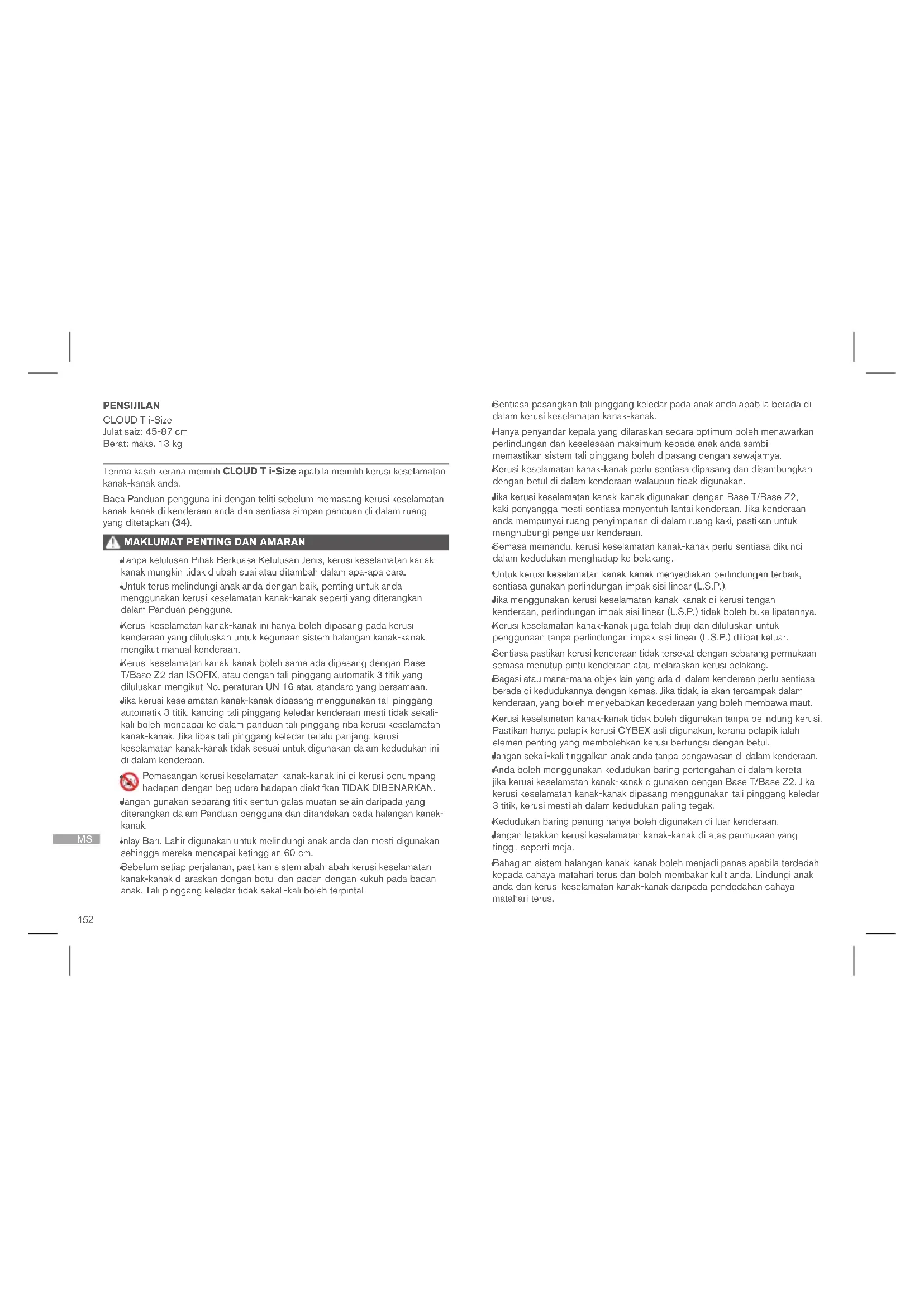

MANUAL PENGGUNA Cloud T i-Size CYBEX
Tanpa kelulusan Pihak Berkuasa Kelulusan Jenis, kerusi keselamatan kanak-kanak mungkin tidak diubah suai atau ditambah dalam apa-apa cara.
Untuk terus melindungi anak anda dengan baik, penting untuk anda menggunakan kerusi keselamatan kanak-kanak seperti yang diterangkan dalam Panduan pengguna.
Kerusi keselamatan kanak-kanak ini hanya boleh dipasang pada kerusi kenderaan yang diluluskan untuk kegunaan sistem halangan kanak-kanak mengikut manual kenderaan.
Kerusi keselamatan kanak-kanak boleh sama ada dipasang dengan Base T/Base Z2 dan ISOFIX, atau dengan tali pinggang automatik 3 titik yang diluluskan mengikut No. peraturan UN 16 atau standard yang bersamaan.
dika kerusi keselamatan kanak-kanak dipasang menggunakan tali pinggang automatik 3 titik, kancing tali pinggang keledar kenderaan mesti tidak sekali-kali boleh mencapai ke dalam panduan tali pinggang riba kerusi keselamatan kanak-kanak. Jika libas tali pinggang keledar terlalu panjang, kerusi keselamatan kanak-kanak tidak sesuai untuk digunakan dalam kedudukan ini di dalam kenderaan.
Pemasangan kerusi keselamatan kanak-kanak ini di kerusi penumpang hadapan dengan beg udara hadapan diaktifkan TIDAK DIBENARKAN.
Jangan gunakan sebarang titik sentuh galas muatan selain daripada yang diterangkan dalam Panduan pengguna dan ditandakan pada halangan kanakkanak.
Inlay Baru Lahir digunakan untuk melindungi anak anda dan mesti digunakan sehingga mereka mencapai ketinggian 60 cm.
Sebelum setiap perjalanan, pastikan sistem abah-abah kerusi keselamatan kanak-kanak dilaraskan dengan betul dan padan dengan kukuh pada badan anak. Tali pinggang keledar tidak sekali-kali boleh terpintal!
Sentiasa pasangkan tali pinggang keledar pada anak anda apabila berada di dalam kerusi keselamatan kanak-kanak.
Hanya penyandar kepala yang dilaraskan secara optimum boleh menawarkan perlindungan dan keselesaan maksimum kepada anak anda sambil memastikan sistem tali pinggang boleh dipasang dengan sewajarnya.
Kerusi keselamatan kanak-kanak perlu sentiasa dipasang dan disambungkan dengan betul di dalam kenderaan walaupun tidak digunakan.
Jika kerusi keselamatan kanak-kanak digunakan dengan Base T/Base Z2, kaki penyangga mesti sentiasa menyentuh lantai kenderaan. Jika kenderaan anda mempunyai ruang penyimpanan di dalam ruang kaki, pastikan untuk menghubungi pengeluar kenderaan.
Semasa memandu, kerusi keselamatan kanak-kanak perlu sentiasa dikunci dalam kedudukan menghadap ke belakang.
Untuk kerusi keselamatan kanak-kanak menyediakan perlindungan terbaik, sentiasa gunakan perlindungan impak sisi linear (L.S.P.).
dika menggunakan kerusi keselamatan kanak-kanak di kerusi tengah kenderaan, perlindungan impak sisi linear (L.S.P.) tidak boleh buka lipatannya.
Kerusi keselamatan kanak-kanak juga telah diuji dan diluluskan untuk penggunaan tanpa perlindungan impak sisi linear (L.S.P.) dilipat keluar.
Sentiasa pastikan kerusi kenderaan tidak tersebut dengan sebarang permukaan semasa menutup pintu kenderaan atau melaraskan kerusi belakang.
Bagasi atau mana-mana objek lain yang ada di dalam kenderaan perlu sentiasa berada di kedudukannya dengan kemas. Jika tidak, ia akan tercampak dalam kenderaan, yang boleh menyebabkan kecederaan yang boleh membawa maut.
Kerusi keselamatan kanak-kanak tidak boleh digunakan tanpa pelindung kerusi. Pastikan hanya pelapik kerusi CYBEX asli digunakan, kerana pelapik ialah elemen penting yang membolehkan kerusi berfungsi dengan betul.
Jangan sekali-kali tinggalkan anak anda tanpa pengawasan di dalam kenderaan.
Anda boleh menggunakan kedudukan baring pertengahan di dalam kereta jika kerusi keselamatan kanak-kanak digunakan dengan Base T/Base Z2. Jika kerusi keselamatan kanak-kanak dipasang menggunakan tali pinggang keledar 3 titik, kerusi mestilah dalam kedudukan paling tegak.
Kedudukan baring penung hanya boleh digunakan di luar kenderaan.
Jangan letakkan kerusi keselamatan kanak-kanak di atas permukaan yang tinggi, seperti meja.
Bahagian sistem halangan kanak-kanak boleh menjadi panas apabila terdedah kepada cahaya matahari terus dan boleh membakar kulit anda. Lindungi anak anda dan kerusi keselamatan kanak-kanak daripada pendedahan cahaya matahari terus.
Kemalangan boleh menyebabkan kerosakan kepada kerusi keselamatan kanak-kanak yang tidak boleh dikenal pasti dengan mata kasar. Sila gantikan kerusi keselamatan kanak-kanak selepas kemalangan. Sekiranya ragu-ragu, sila rujuk wakil penjual anda atau pengeluar.
Jangan gunakan kerusi keselamatan kanak-kanak ini selama lebih daripada 8 tahun. Kerusi keselamatan kanak-kanak terdedah kepada tekanan yang tinggi semasa hayat produknya, yang menyebabkan perubahan dalam kualiti bahannya dengan peningkatan umur.
Pada sesetengah kerusi kenderaan yang dibuat daripada bahan sensitif, penggunaan kerusi keselamatan kanak-kanak boleh meninggalkan tanda dan/ atau menyebabkan penyahwarnaan. Untuk mencegah perkara ini, anda boleh meletakkan selimut, tuala atau yang seumpamanya di bawah kerusi kanak- kanak untuk melindungi kerusi kenderaan.
BAHAGIAN PRODUK
| Petak bateri (1) | Gagang pelepas kerusi (19) |
| Tapak (2) | Kedudukan peletakan kaki penyangga (20) |
| Kaki penyangga (3) |
| Pelapik bayi baru lahir (4) | Penyandar kepala (21) |
| Butang pelepas ISOFIX (5) | Gagang pelarasan penyandar kepala (22) |
| Lengan penguncian ISOFIX (6) | Butang pelarasan tali pinggang keledar (23) |
| Titik penambat ISOFIX (7) |
| Penunjuk ISOFIX (8) | Tali bahu keledar (24) |
| Butang pelarasan kaki penyangga (9) | Kancing tali pinggang keledar (25) |
| Penunjuk kaki penyangga (10) | Lidah kancing (26) |
| Gagang pembawa (11) | Tali keledar pelarasan pusat (27) |
| Butang pelepas gagang pembawa (12) | Gagang pemutar kerusi (28) |
| Penunjuk penguncian kerusi (13) | Penunjuk arah pemanduan (29). |
| Perlindungan impak sisi linear (L.S.P.) (14) | Kawalan Arah Pemanduan (D.D.C.) (30) |
| Penunjuk sudut condong (15) | Kanopi matahari (31) |
| Tali pinggang automatik 3 titik (16) | Gagang pelepas untuk kedudukan baring (32) |
| Panduan tali pinggang (17) | Butang pelepas untuk penyesuai koreta sorong (33) |
| Panduan tali pinggang keledar serong (18) | Ruang panduan pengguna (34) |
KEDUDUKAN YANG BETUL DI DALAM KENDERAAN
Ini ialah Sistem Halangan Kanak-Kanak Dipertingkatkan i-Size. Sistem ini diluluskan mengikut No. Peraturan UN R129/03, untuk penggunaan dalam kedudukan kerosi kenderaan yang serasi i-Size soporti yang dinyatakan oleh pengeluar kenderaan dalam manual pengguna kenderaan mereka. Jika kenderaan anda tidak mempunyai kedudukan kerosi i-Size, sila ilhat Senarai Jenis kenderaan. Anda boleh mendapatkan versi terkini Senarai Jenis daripada www.cybex-online.com.
Secara alternatif, kerusi keselamatan kanak-kanak boleh dipasang pada kenderaan yang menghadap ke hadapan yang dilengkapi dengan sistem tali pinggang automatik 3 titik.
Semua kedudukan duduk dan rebah tidak dijamin boleh digunakan dalam semua kenderaan yang diluluskan.
PELBAGAI PENGGUNAAN KERUSI
| 45 – 87 cm, maks. 13 kg |
 |  |
| 45 – 60 cm > 60 cm 45 – 60 cm > 60 cm |
 |  |  |  |
- penyandar di dalam kenderaan yang dikunci dalam kedudukannya yang menegak.
- Apabila memasang kerusi keselamatan kanak-kanak di kerusi penumpang hadapan, laraskan kerusi kenderaan ke belakang setakat yang mungkin.
Pemasangan kerusi keselamatan kanak-kanak dengan Base T/Base Z2
- Pastikan Butang Kawalan Arah Pemanduan (D.D.C.) (30) menghala ke bawah dan pastikan tapak dilaraskan untuk kerusi keselamatan kanak-kanak menghadap ke belakang.
- Lipat keluar Kaki muatan (3) sehingga bahagian itu terkunci ke dalam kedudukan paling hadapan. Satu isyarat amaran akustik akan berbunyi sehingga kaki penyangga telah dipasang dengan betul.
- Lepaskan Butang Pelepasan ISOFIX (5) untuk memanjangkan Lengan pengunci ISOFIX (6).
Kedua-dua Butang pelepasan ISOFIX boleh dilepaskan secara sendiri membolehkan Lengan pengunci ISOFIX untuk dilaraskan sendiri.
- Tolak Lengan Pengunci ISOFIX (6) keluar daripada tapak sejauh yang boleh dipanjangkan.
- Letakkan tapak (2) di atas kerusi yang sesuai dalam kenderaan.
- Tolak Lengan pengunci ISOFIX (6) ke dalam Titik penambat ISOFIX (7) sehingga mengunci ke tempatnya dengan bunyi "KLIK". Dua penunjuk ISOFIX (8) akan bertukar daripada MERAH kepada HIJAU.
- Pastikan tapak diketatkan dengan cuba untuk menariknya keluar dari Titik Penambat ISOFIX (7).
- Tolak Tapak (2) ke arah penyandar kerusi kenderaan sehingga selari sepenuhnya dengan penyandar.
- Tekan Butang pelarasan kaki penyangga (9) dan panjangkan kaki sehingga menyentuh lantai kenderaan.
- Tarik Kaki Penyangga (3) keluar ke kedudukan mengunci seterusnya untuk memastikan pemindahan daya optimum.
- Penunjuk Kaki Penyangga (10) akan bertukar kepada HIJAU apabila kaki penyangga diletakkan dengan betul di atas lantai kenderaan dan isyarat amaran akustik berhenti.
- Alihkan Gagang pembawa (11) ke kedudukan A. Oleh itu, tekan butang pelepas Gagang Pembawa (12) di sebelah kiri dan kanak Gagang pembawa pada masa yang sama.
- Letakkan kerusi keselamatan kanak-kanak pada Tapak (2).
- Kerusi keselamatan kanak-kanak juga boleh dikunci pada kedudukan masuk tapak. Kemudian pusing kerusi keselamatan kanak-kanak sehingga selaras bertentangan dengan arah pemanduan.
- Sila pastikan kerusi kanak-kanak terkunci pada tempatnya dan kedengaran bunyi "KLIK".
- Pastikan Penunjuk penguncian kerusi (13) di tapak ialah HIJAU.
- Untuk mendapatkan perlindungan yang terbaik mungkin, aktifkan perlindungan Impak sisi linear (L.S.P.) (14) di sisi kerusi keselamatan kanak-kanak yang menghadap pintu kenderaan dengan menarik pada hujungnya.
Kerusi keselamatan kanak-kanak juga boleh digunakan dengan L.S.P. yang dhipat jika tiada ruang yang mencukupi di dalam kenderaan. Untuk melakukan ini lipat elemen itu semula kepada kedudukan asalnya.
Memasang kerusi keselamatan kanak-kanak dengan tali pinggang automatik 3 titik
- Letakkan kerusi keselamatan kanak-kanak dalam kedudukan yang melawan arah perjalanan.
- Pastikan Gagang pembawa (11) dikunci di kedudukan A.
- Pastikan Penunjuk sudut condong (15) adalah selari dengan lantai kenderaan.
- Tarik keluar tali pinggang automatik 3 titik (16) dan letakkan bahagian ribanya ke dalam panduan tali pinggang (17).
- Kunci tali pinggang automatik 3 titik (16) kenderaan di dalam kancing tali pinggangnya.
-
Ketatkan bahagian riba dengan menarik bahagian yang serong mengikut arah perjalanan.
-
Pandu bahagian serong tali pinggang di belakang hujung kepala kerusi keselamatan kanak-kanak dan melalui panduan tali pinggang serong (18) dan di bawah Perlindungan impak sisi linear (L.S.P.) (14).
- Untuk mendapatkan perlindungan yang terbaik mungkin, aktifkan perlindungan Impak sisi linear (L.S.P.) (14) di sisi kerusi keselamatan kanak-kanak yang menghadap pintu kenderaan dengan menarik pada hujungnya.
Kerusi keselamatan kanak-kanak juga boleh digunakan dengan L.S.P. yang dilipat jika tiada ruang yang mencukupi di dalam kenderaan. Untuk melakukan ini, lipat elemen itu semula kepada kedudukan asalnya.
PENANGGALAN DARIPADA KENDERAAN
Mengalih keluar kerusi keselamatan kanak-kanak dengan tapak T
- Untuk membuka kunci kerusi keselamatan kanak-kanak daripada tapaknya(2), tarik ke atas Gagang pelepas kerusi keselamatan kanak-kanak (19).
- Condongkan sedikit kerusi keselamatan kanak-kanak dan angkat daripada tapaknya(2).
- Buka Lengan pengunci ISOFIX (6) pada kedua-dua sisi dengan menekan Butang pelepasan ISOFIX (5) dan pada masa sama menariknya kembali.
- Tarik keluar Tapak (2) dari titik Tambatan ISOFIX (7).
- Tanggalkan Tapak (2) dan leret Lengan penguncian ISOFIX (6) semula sepenuhnya ke dalam kedudukan pengangkutan.
- Tolak Kaki Penyangga (3) kembali ke kedudukan asalnya dan kemudian lipat untuk menjimatkan ruang.
- Kaki muatan mesti dilipat sepenuhnya supaya amaran akustik disenyapkan. Kedudukan peletakan kaki penyangga (20) ada ditunjukkan pada sisi bawah tapak.
Menanggalkan kerusi keselamatan kanak-kanak dengan tali pinggang automatik 3 titik
- Keluarkan bahagian serong tali pinggang dari panduan tali pinggang serong (18).
- Lepaskan kancing tali pinggang kenderaan dan lepaskan bahagian riba tali pinggang dari panduan tali pinggang (17).
MELARASKAN PENYANDAR KEPALA
Penyandar kepala boleh laras (21) boleh dilaraskan menggunakan Gagang pelarasan penyandar kepala (22). Semasa melaraskan Penyandar kepala 21), pastikan tidak lebih daripada 2 cm (lebih kurang 2 jari lebar) ruang di antara bahu anak dan penyandar kepala.
- Tekan butang Pelarasan Tali Pinggang Keledar (23) dan tarik kedua-dua Tali Bahu Keledar (24) pada masa yang sama untuk melonggarkannya.
- Lepaskan Cangkuk Tali Pinggang Keledar (25) dengan menekan kuat butang merah.
- Letakkan anak anda dalam kerusi keselamatan kanak-kanak dengan butang di belakang.
- Letakkan Tali bahu keledar (24) terus ke atas bahu anak anda.
- Letakkan kedua-dua Lidah kancing (26) bersama dan kunci di tempatnya dalam Kancing tali keledar (25). Anda akan mendengar bunyi "KLIK".
- Jika anda menggunakan kerusi keselamatan kanak-kanak dengan Klip SensorSafe, tolak klip tertutup sehingga anda mendengar bunyi "KLIK" dan leret klip tertutup ke arah Kancing tali pinggang keledar (25).
- Tarik Tali pinggang pelarasan pusat (27) untuk mengetatkan tali bahu keledar (24) sehingga terletak kemas pada badan anak anda.
Kerusi keselamatan kanak-kanak boleh bertukar-tukar kedudukan antara kedudukan baring penuh dengan menekan gagang pelepas untuk kedudukan baring (32) sambil menukar bahagian belakang ke bawah secara serentak.
Kerusi keselamatan kanak-kanak boleh diletakkan pada dua kedudukan baring: kedudukan baring pertengahan juga tersedia di dalam kereta jika kerusi keselamatan kanak-kanak digunakan bersama Base T/Base Z2. Kedudukan baring penuh hanya boleh digunakan di luar kenderaan.
SISTEM PERJALANAN
Anda boleh memasang kerusi keselamatan kanak-kanak pada mana-mana kereta sorong yang diluluskan. Klik kerusi keselamatan kanak-kanak ke atas penyesuai yang diluluskan, menghadap ibu bapa kanak-kanak tersebut. Untuk membuka kunci, tekan ke bawah dua butang Pelepas untuk penyesuai kereta sorong kanak-kanak (33) dan angkat.
MENANGGALKAN DAN MENYAMBUNG SEMULA PELINDUNG KERUSI
Pelindung kerusi keselamatan kanak-kanak terdiri daripada 6 bahagian. Pelapik tersebut dipasangkan pada kerusi keselamatan kanak-kanak di beberapa tempat. Setelah dipasang, bahagian berasingan pelapik boleh ditanggalkan. Untuk menyambung semula pelindung, ikut arahan penanggalan dalam urutan terbalik.
Pelapiknya hanya boleh dibasuh pada suhu 30°C dengan program basuh lembut, jika tidak fabrik pelapik itu akan berubah warna. Sila cuci pelindung secara berasingan daripada bahan lain dan jangan keringkan di dalam pengering atau di bawah cahaya matahari terus!
PERATURAN WARANTI DAN PELUPUSAN PENGELUAR
CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Jerman) memberi anda waranti 3 tahun pada produk ini. Waranti ini sah di negara produk ini telah dijual oleh penjual kepada pelanggan. Kandungan waranti dan semua maklumat penting diperlukan untuk pernyataan waranti boleh ditemukan di laman utama kami: go.cybex-online.com/manufacturer-warranty-car-seats. Jika waranti ditunjukkan dalam penerangan artikel, hak undang-undang terhadap kami kerana kecacatan kekal tidak terjejas.
Sila patuhi peraturan pelupusan sisa di negara anda.
