BRUKSANVISNING Cloud T i-Size CYBEX

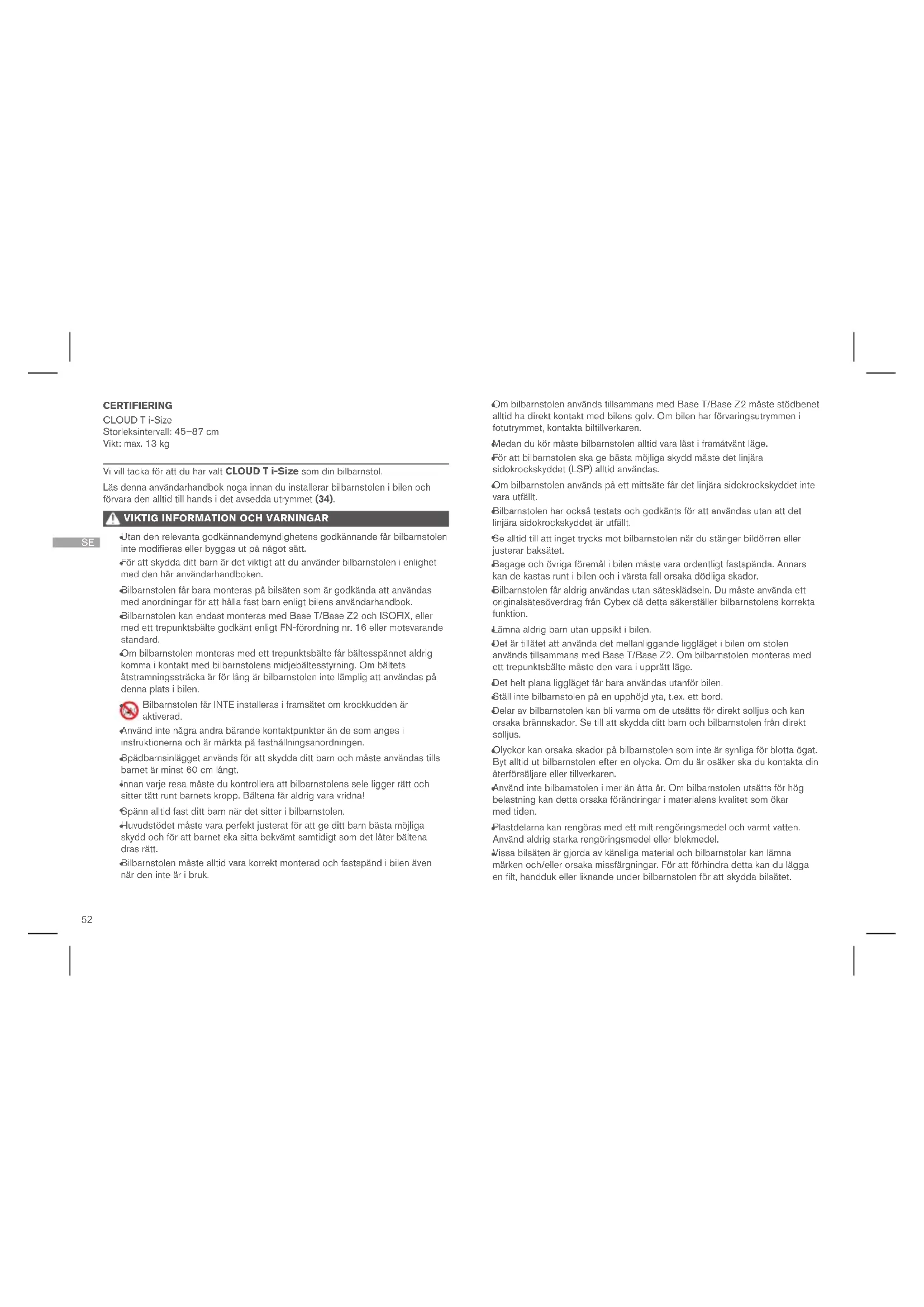

Vi vill tacka för att du har valt CLOUD T i-Size som din bilbarnstol. Läs denna användarhandbok noga innan du installerar bilbarnstolen i bilen och förvara den alltid till hands i det avsedda utrymmet (34).

Utan den relevanta godkännandemyndighetens godkännande får bilbarnstolen inte modifieras eller byggas ut på något sätt.

För att skydda ditt barn är det viktigt att du använder bilbarnstolen i enlighet med den här användarhandboken.

Bilbarnstolen får bara monteras på bilsäten som är godkända att användas med anordningar för att hålla fast barn enligt bilens användarhandbok.

Bilbarnstolen kan endast monteras med Base T/Base Z2 och ISOFIX, eller med ett trepunktsbälte godkänt enligt FN-förordning nr. 16 eller motsvarande standard.

Om bilbarnstolen monteras med ett trepunktsbälte får bältesspännet aldrig komma i kontakt med bilbarnstolens midjebältesstyrning. Om bältets åtstramningssträcka är för lång är bilbarnstolen inte lämplig att användas på denna plats i bilen.

Bilbarnstolen får INTE installeras i framsätet om krockkudden är aktiverad.

Använd inte några andra bärande kontaktpunkter än de som anges i instruktionerna och är märkta på fasthållningsanordningen.

Spädbarnsinlägget används för att skydda ditt barn och måste användas tills barnet är minst 60 cm långt.

Innan varje resa måste du kontrollera att bilbarnstolens sele ligger rätt och sitter tätt runt barnets kropp. Bältena får aldrig vara vridna!

Spänn alltid fast ditt barn när det sitter i bilbarnstolen.

Huvudstödet måste vara perfekt justerat för att ge ditt barn bästa möjliga skydd och för att barnet ska sitta bekvämt samtidigt som det låter bältena dras rätt.

Bilbarnstolen måste alltid vara korrekt monterad och fastspänd i bilen även när den inte är i bruk. CERTIFIERING CLOUD T i-Size Storleksintervall: 45–87 cm Vikt: max. 13 kg

Om bilbarnstolen används tillsammans med Base T/Base Z2 måste stödbenet alltid ha direkt kontakt med bilens golv. Om bilen har förvaringsutrymmen i fotutrymmet, kontakta biltillverkaren.

Medan du kör måste bilbarnstolen alltid vara låst i framåtvänt läge.

För att bilbarnstolen ska ge bästa möjliga skydd måste det linjära sidokrockskyddet (LSP) alltid användas.

Om bilbarnstolen används på ett mittsäte får det linjära sidokrockskyddet inte vara utfällt.

Bilbarnstolen har också testats och godkänts för att användas utan att det linjära sidokrockskyddet är utfällt.

Se alltid till att inget trycks mot bilbarnstolen när du stänger bildörren eller justerar baksätet.

Bagage och övriga föremål i bilen måste vara ordentligt fastspända. Annars kan de kastas runt i bilen och i värsta fall orsaka dödliga skador.

Bilbarnstolen får aldrig användas utan sätesklädseln. Du måste använda ett originalsätesöverdrag från Cybex då detta säkerställer bilbarnstolens korrekta funktion.

Lämna aldrig barn utan uppsikt i bilen.

Det är tillåtet att använda det mellanliggande liggläget i bilen om stolen används tillsammans med Base T/Base Z2. Om bilbarnstolen monteras med ett trepunktsbälte måste den vara i upprätt läge.

Det helt plana liggläget får bara användas utanför bilen.

Ställ inte bilbarnstolen på en upphöjd yta, t.ex. ett bord.

Delar av bilbarnstolen kan bli varma om de utsätts för direkt solljus och kan orsaka brännskador. Se till att skydda ditt barn och bilbarnstolen från direkt solljus.

Olyckor kan orsaka skador på bilbarnstolen som inte är synliga för blotta ögat. Byt alltid ut bilbarnstolen efter en olycka. Om du är osäker ska du kontakta din återförsäljare eller tillverkaren.

Använd inte bilbarnstolen i mer än åtta år. Om bilbarnstolen utsätts för hög belastning kan detta orsaka förändringar i materialens kvalitet som ökar medtiden.

Plastdelarna kan rengöras med ett milt rengöringsmedel och varmt vatten. Använd aldrig starka rengöringsmedel eller blekmedel.

Vissa bilsäten är gjorda av känsliga material och bilbarnstolar kan lämna märken och/eller orsaka missfärgningar. För att förhindra detta kan du lägga en filt, handduk eller liknande under bilbarnstolen för att skydda bilsätet.53

PRODUKTDELAR Batterifack (1) Sockel (2) Stödben (3) Spädbarnsinlägg (4) ISOFIX-frigöringsknappar (5) ISOFIX-låsarmar (6) ISOFIX-fästpunkter (7) ISOFIX-indikatorer (8) Stödbenets justeringsknapp (9) Stödbenets indikator (10) Bärhandtag (11) Bärhandtagets frigöringsknappar (12) Säteslåsindikator (13) Linjärt sidokrockskydd (L.S.P.) (14) Lutningsvinkelindikator (15) Trepunktsbälte (16) Höftbältesspår (17) Diagonalbältets spår (18) Sätesfrigöringshandtag (19) Stödbenets parkeringsläge (20) Huvudstöd (21) Huvudstödets justeringshandtag (22) Bältesjusteringsknapp (23) Axelrem (24) Bältesspänne (25) Spänneshake (26) Centralt justeringsbälte (27) Sätesrotationshandtag (28) Körriktningsindikator (29) Körriktningskontroll (Driving Direction Control, D.D.C.) (30) Solsufflett (31) Frigöringshandtag för liggläge (32) Frigöringsknapp för sittvagnsadapter (33) Fack för användarhandbok (34)

RÄTT POSITION I BILEN

Detta är ett i-Size Enhanced-system. Det är godkänt enligt FN-förordningen nr. R129/03, för användning i i-Size-kompatibla bilbarnstolspositioner som anges av fordonstillverkarna i deras användarhandböcker. Om din bil inte har i-Sizekompatibla bilbarnsstolspositioner kontrollerar du den fordonstyplistan. Du hittar den senaste versionen av fordonstyplistan på www.cybex-online.com. Alternativt kan bilbarnstolen monteras på framåtriktade bilsäten utrustade med trepunktsbälte. Det är inte säkert att alla sitt- och lutningspositioner kan användas i alla godkändabilar. OLIKA SÄTT ATT ANVÄNDA BILBARNSTOLEN 45 – 87 cm, max. 13 kg 45 – 60 cm > 60 cm 45 – 60 cm > 60 cm Spädbarnsinlägget (4) som är monterat vid köp ska tas bort om ditt barn är längre än 60 cm. För att ta bort spädbarnsinlägget (4) öppnar du bältesspännet (25), drar av axelkuddarna och tar sedan bort inlägget. FÖRBEREDELSER FÖR ATT INSTALLERA BASE T/BASE Z2 Innan du använder sockeln för första gången måste du ta bort plastremsan från batterifacket (1) på stödbenet (3). Sockeln (2) kommer att ge ifrån sig en varningssignal tills den har installerats korrekt. Om stödbenet (3) är utfällt och ingen varningssignal hörs måste du kontrollera batteriet. För att kontrollera batteriet öppnar du batterifacket (1) på baksidan av stödbenet med en skruvmejsel. Batteriet måste bytas ut med ett CR2032-batteri.

• Kontrollera alltid att ryggstöden i bilen är låsta i upprätt läge.

• Om du installerar bilbarnstolen i framsätet måste sätet vara placerat så långt bak som möjligt.

Bilbarnstolen är endast avsedd för framåtriktade bilsäten som är utrustade med ISOFIX eller ett trepunktsbälte.54

1. Håll ned körriktningskontrollknappen (D.D.C.) (30) och se till att sockeln är

justerad för bakåtvända bilbarnstolar.

2. Fäll ut stödbenet (3) tills det låser sig i det yttersta läget. En varningssignal

ljuder tills stödbenet är korrekt installerat.

3. Frigör ISOFIX-frigöringsknapparna (5) för att fälla ut ISOFIX-låsarmarna (6).

ISOFIX-frigöringsknapparna kan frigöras oberoende av varandra så att ISOFIX- låsarmarna kan ställas in var för sig.

4. Fäll ut ISOFIX-låsarmarna (6) från sockeln så långt det går.

5. Placera sockeln (2) på ett lämpligt säte i bilen.

6. Skjut in ISOFIX-låsarmarna (6) i ISOFIX-fästpunkterna (7) tills de fastnar med

ett htydligt klick. De två ISOFIX-indikatorerna (8) slår över från rött till grönt.

7. Se till att sockeln sitter säkert genom att försöka dra ut den från ISOFIX-

8. Skjut sockeln (2) mot bilstolens ryggstöd tills den ligger rakt mot ryggstödet.

Om du skjuter sockeln åt sidorna kommer det också att få den att sitta säkert mot ryggstödet.

9. Tryck på stödbenets justeringsknapp (9) och dra ut benet tills det når bilgolvet.

10. Dra ut stödbenet (3) till nästa låsläge för att kraften ska överföras så effektivt

11. Stödbensindikatorn (10) växlar till grönt och ljudsignalen tystnar när stödbenet

är i rätt position mot bilgolvet.

12. Flytta bärhandtaget (11) till läge A genom att trycka på de två spärrknapparna

(12) till vänster och höger om bärhandtaget samtidigt.

13. Placera bilbarnstolen på sockeln (2).

14. Bilbarnstolen kan också låsas i sitt ingångsläge på sockeln. Vrid sedan

bilbarnstolen tills den är i motsatt riktning mot färdriktningen.

15. Se till att bilbarnstolen låser på plats med ett tydligt klick.

16. Kontrollera att säteslåsindikatorn (13) på sockeln lyser GRÖNT.

17. För att ge barnet bästa möjliga skydd måste du aktivera det linjära

sidokrockskyddet (LSP) (14) på den sida av bilbarnstolen som är riktad mot bildörren genom att dra i dess ände.

Bilbarnstolen kan också användas med det linjära sidokrockskyddet infällt när det inte finns tillräckligt med plats i bilen. För att göra detta fäller du tillbaka elementet till dess utgångsläge. Montera bilbarnstolen med trepunktsbälte

1. Placera bilbarnstolen på bilens säte mot färdriktningen.

2. Se till att bärhandtaget (11) är låst i läge A.

3. Se till att lutningsindikatorn (15) är parallell med bilens golv.

4. Dra ut trepunktsbältet (16) och placera dess höftdel i höftbältets spår (17).

5. Lås bilens trepunktsbälte (16) i bältesspännet.

6. Dra åt höftdelen genom att dra den diagonala delen i färdriktningen.

7. Led den diagonala delen av bältet bakom bilbarnstolens huvudände, genom

diagonalbältets spår (18) och över det linjära sidokrockskyddet (14).

8. För att ge barnet bästa möjliga skydd måste du aktivera det linjära

sidokrockskyddet (LSP) (14) på den sida av bilbarnstolen som är närmast bildörren genom att dra i dess ände.

Bilbarnstolen kan också användas med det linjära sidokrockskyddet infällt när det inte finns tillräckligt med plats i bilen. För att göra detta fäller du tillbaka elementet till dess utgångsläge.

TA UT BILBARNSTOLEN UR BILEN

Ta bort bilbarnstolen tillsammans med Base T/Base Z2

1. För att låsa upp bilbarnstolen från sockeln (2), dra sätesfrigöringshandtaget

2. Vinkla bilbarnstolen något och lyft av den från sockeln (2).

3. Lås upp ISOFIX-låsarmarna (6) på båda sidorna genom att trycka på ISOFIX-

frigöringsknapparna (5) samtidigt som du drar dem bakåt.

4. Dra ut sockeln (2) från ISOFIX-fästpunkterna (7).

5. Ta av sockeln (2) och fäll in ISOFIX-låsarmarna (6) i transportläge.

6. Skjut tillbaka stödbenet (3) till sitt ursprungsläge och fäll sedan in för att

7. Du måste fälla in stödbenet helt för att varningssignalen ska sluta låta. Det

finns ett parkeringsläge för stödbenet (20) som anges på sockelns undersida. Borttagning av bilbarnstolen med trepunktsbälte

1. Ta ut den diagonala delen av bältet ur diagonalbältets spår (18).

2. Lås upp bilens bältesspänne och ta ut bältets höftdel från höftbältesspåret (17).55

Det justerbara huvudstödet (21) kan ställas in med justeringshandtaget på baksidan av huvudstödet (22). När du justerar huvudstödet (21) måste du se till att det inte är mer än 2 cm (ca. 2 fingrars bredd) mellan barnets axlar och huvudstödet.

1. Tryck på bältesjusteringsknappen (23) och dra i båda axelremmarna (24) på

samma gång för att lossa dem.

2. Lossa bältesspännet (25) genom att trycka ordentligt på den röda knappen.

3. Sätt barnet i bilbarnstolen med baken mot ryggen.

4. Dra axelremmarna (24) rakt över barnets axlar.

5. För ihop spänneshakarna (26) och fäst dem i bältesspännet (25). Du kommer

att höra ett tydligt klick.

6. Om du använder en bilbarnstol med SensorSafe Clip, trycker du ihop detta

tills du hör ett tydligt klick och drar ner det mot bältesspännet (25).

7. Dra åt det centrala justeringsbältet (27) för att spänna axelremmarna (24) tills

Selen måste vara tillräckligt åtspänd så att inga av bältena kan veckas.

8. Om du använder SensorSafe Clip, placerar du detta precis under axeldynorna.

ROTATIONSFUNKTION BASE T/BASE Z2

Dra i sätets rotationshandtag (28) på sockeln för att vrida på bilbarnstolen. Innan du påbörjar resan ska du se till att stolen är ordentligt låst på plats och att körriktningsindikatorn (29) visar GRÖNT. JUSTERA SOLSUFFLETTEN Fäll ut solsuffletten (31) genom att dra i plastöverdraget. JUSTERA LIGGPOSITIONERNA Bilbarnstolen kan växlas mellan ligglägena genom att man trycker på frigöringshandtaget för liggläget (32) samtidigt som man skjuter bakdelen nedåt.

Bilstolen kan placeras i två ligglägen: Det mellanliggande liggläget är också tillgängligt i bilen om bilbarnstolen används i kombination med Base T/Base Z2. Det helt plana liggläget är bara tillgängligt utanför bilen. RESESYSTEM Du kan montera bilbarnstolen på en godkänd sittvagn. Klicka fast bilbarnstolen på den godkända adaptern, vänd mot föräldern. Lås upp genom att hålla ned de två frigöringsknapparna för sittvagnsadaptern (33) och lyft sedan upp den. TA AV OCH SÄTTA TILLBAKA STOLKLÄDSELN Bilbarnstolens överdrag består av sex delar. Dessa fästs i bilbarnstolen på flera olika punkter. När de har lossats kan de enskilda delarna av klädseln tas av. För att sätta tillbaka klädseln följer du avtagningsinstruktionerna i omvänd ordning.

Klädseln får tvättas i högst 30 °C med ett skonsamt program så att tyget inte missfärgas. Klädseln tvättas ensam utan någon annan tvätt, och får inte torkas i torktumlare eller direkt solljus!

TILLVERKARENS GARANTI OCH

BORTSKAFFNINGSFÖRORDNINGAR CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Tyskland) ger dig tre års garanti på denna produkt. Garantin gäller i landet där produkten först såldes av en handlare till en kund. Garantibestämmelserna och all informationen som krävs för att göra ett garantikrav finns på vår webbsida: go.cybex-online.com/manufacturer-warranty-car-seats. Om en garanti visas i varans beskrivning förblir dina juridiska rättigheter gentemot oss avseende fel opåverkade. Följ alla tillämpliga lagar om avfallshantering i ditt land.56
