BRUGSANVISNING Cloud T i-Size CYBEX

2. Fold ut støttefoten (3) til den låses i den fremste stillingen. Det høres et

Du skal høre et tydelig «KLIKK».

6. Når du bruker et sete med en SensorSafe-klips, lukk klipsen ved å trykke til du

hører et tydelig «KLIKK» og skyv den lukkede klipsen ned mot beltespennen (25).

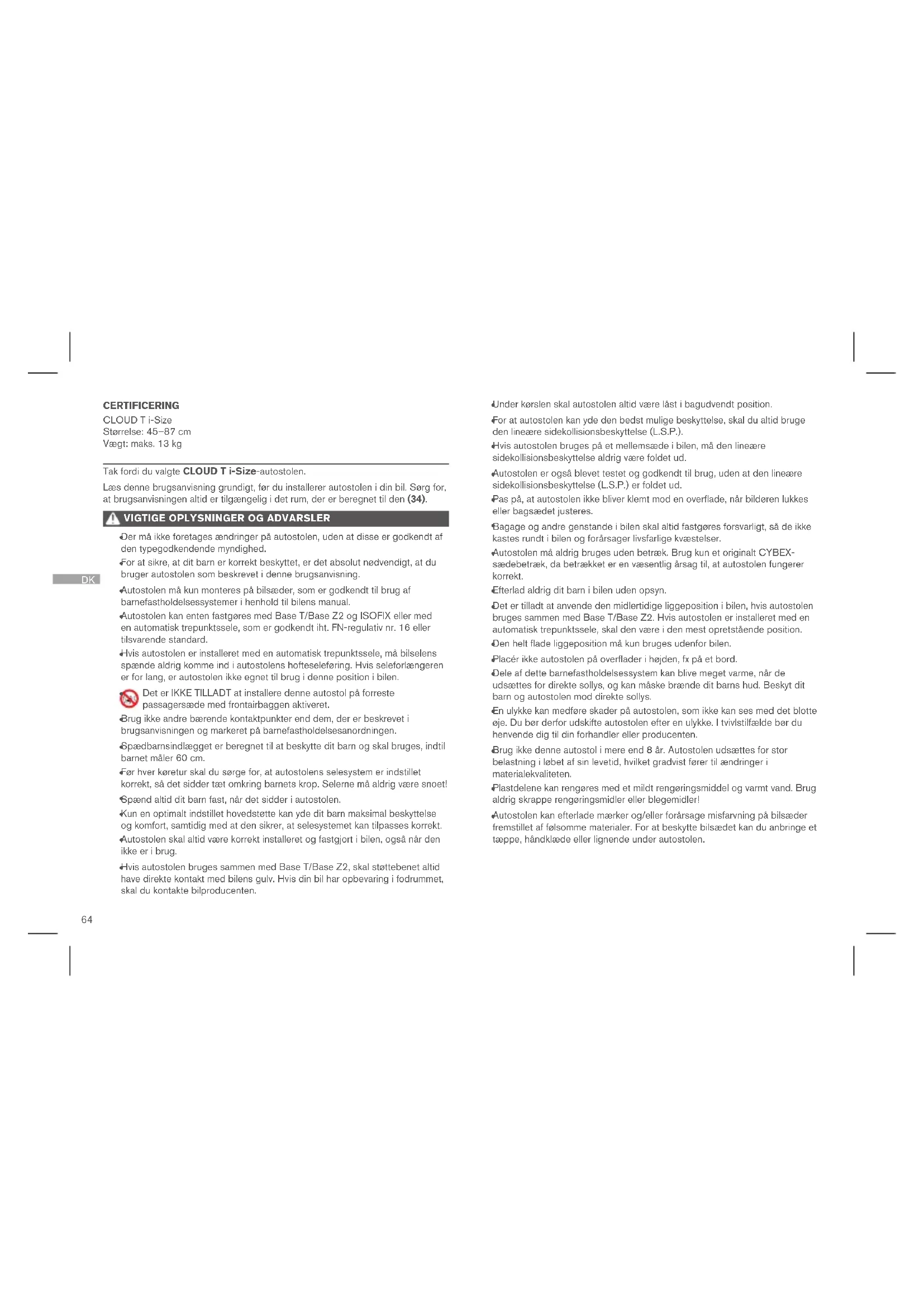

Tak fordi du valgte CLOUD T i-Size-autostolen. Læs denne brugsanvisning grundigt, før du installerer autostolen i din bil. Sørg for, at brugsanvisningen altid er tilgængelig i det rum, der er beregnet til den (34).

Der må ikke foretages ændringer på autostolen, uden at disse er godkendt af den typegodkendende myndighed.

For at sikre, at dit barn er korrekt beskyttet, er det absolut nødvendigt, at du bruger autostolen som beskrevet i denne brugsanvisning.

Autostolen må kun monteres på bilsæder, som er godkendt til brug af barnefastholdelsessystemer i henhold til bilens manual.

Hvis autostolen er installeret med en automatisk trepunktssele, må bilselens spænde aldrig komme ind i autostolens hofteseleføring. Hvis seleforlængeren er for lang, er autostolen ikke egnet til brug i denne position i bilen.

Det er IKKE TILLADT at installere denne autostol på forreste passagersæde med frontairbaggen aktiveret.

Brug ikke andre bærende kontaktpunkter end dem, der er beskrevet i brugsanvisningen og markeret på barnefastholdelsesanordningen.

Spædbarnsindlægget er beregnet til at beskytte dit barn og skal bruges, indtil barnet måler 60 cm.

Før hver køretur skal du sørge for, at autostolens selesystem er indstillet korrekt, så det sidder tæt omkring barnets krop. Selerne må aldrig være snoet!

Spænd altid dit barn fast, når det sidder i autostolen.

Kun en optimalt indstillet hovedstøtte kan yde dit barn maksimal beskyttelse og komfort, samtidig med at den sikrer, at selesystemet kan tilpasses korrekt.

Autostolen skal altid være korrekt installeret og fastgjort i bilen, også når den ikke er i brug.

Hvis autostolen bruges sammen med Base T/Base Z2, skal støttebenet altid have direkte kontakt med bilens gulv. Hvis din bil har opbevaring i fodrummet, skal du kontakte bilproducenten. CERTIFICERING CLOUD T i-Size Størrelse: 45–87 cm Vægt: maks. 13 kg

Under kørslen skal autostolen altid være låst i bagudvendt position.

For at autostolen kan yde den bedst mulige beskyttelse, skal du altid bruge den lineære sidekollisionsbeskyttelse (L.S.P.).

Hvis autostolen bruges på et mellemsæde i bilen, må den lineære sidekollisionsbeskyttelse aldrig være foldet ud.

Autostolen er også blevet testet og godkendt til brug, uden at den lineære sidekollisionsbeskyttelse (L.S.P.) er foldet ud.

Pas på, at autostolen ikke bliver klemt mod en overflade, når bildøren lukkes eller bagsædet justeres.

Bagage og andre genstande i bilen skal altid fastgøres forsvarligt, så de ikke kastes rundt i bilen og forårsager livsfarlige kvæstelser.

Autostolen må aldrig bruges uden betræk. Brug kun et originalt CYBEX- sædebetræk, da betrækket er en væsentlig årsag til, at autostolen fungerer korrekt.

Efterlad aldrig dit barn i bilen uden opsyn.

Det er tilladt at anvende den midlertidige liggeposition i bilen, hvis autostolen bruges sammen med Base T/Base Z2. Hvis autostolen er installeret med en automatisk trepunktssele, skal den være i den mest opretstående position.

Den helt flade liggeposition må kun bruges udenfor bilen.

Placér ikke autostolen på overflader i højden, fx på et bord.

Dele af dette barnefastholdelsessystem kan blive meget varme, når de udsættes for direkte sollys, og kan måske brænde dit barns hud. Beskyt dit barn og autostolen mod direkte sollys.

En ulykke kan medføre skader på autostolen, som ikke kan ses med det blotte øje. Du bør derfor udskifte autostolen efter en ulykke. I tvivlstilfælde bør du henvende dig til din forhandler eller producenten.

Brug ikke denne autostol i mere end 8 år. Autostolen udsættes for stor belastning i løbet af sin levetid, hvilket gradvist fører til ændringer i materialekvaliteten.

Plastdelene kan rengøres med et mildt rengøringsmiddel og varmt vand. Brug aldrig skrappe rengøringsmidler eller blegemidler!

Autostolen kan efterlade mærker og/eller forårsage misfarvning på bilsæder fremstillet af følsomme materialer. For at beskytte bilsædet kan du anbringe et tæppe, håndklæde eller lignende under autostolen.65

PRODUKTDELE Batterirum (1) Base (2) Støtteben (3) Spædbarnsindlæg (4) ISOFIX-udløserknapper (5) ISOFIX-låsearme (6) ISOFIX-forankringspunkter (7) ISOFIX-indikatorer (8) Justeringsknap - støtteben (9) Indikator - støtteben (10) Bærehåndtag (11) Udløserknapper - bærehåndtag (12) Indikator - låsning af autostol (13) Lineær sidekollisionsbeskyttelse (L.S.P.) (14) Indikator - hældningsvinkel (15) Automatisk trepunktssele (16) Hofteseleføring (17) Diagonal seleføring (18) Udløsningshåndtag til autostol (19) Parkeringsposition - støtteben (20) Hovedstøtte (21) Justeringshåndtag - hovedstøtte (22) Selejusteringsknap (23) Skuldersele (24) Selespænde (25) Spændetunge (26) Midterste justeringssele (27) Rotationshåndtag til autostol (28) Kørselsretningsindikator (29) Kørselsretningskontrol (D.D.C.) (30) Solkaleche (31) Udløserhåndtag til flad liggeposition (32) Udløserknap til klapvognsadapter (33) Rum til brugsanvisning (34)

KORREKT POSITION I BILEN

Dette er et i-Size forbedret barnefastholdelsessystem. Det er godkendt iht. FN-regulativ nr. R129/03 til brug på bilsæder, der er kompatible med i-Size, som angivet i bilproducenternes brugermanualer. Hvis din bil ikke har et i-Sizesæde, kan du finde nærmere oplysninger i liste over biltyper. Den nyeste version af biltypelisten findes på www.cybex-online.com. Alternativt kan autostolen installeres på et fremadvendt bilsæde med et automatisk trepunktsselesystem. Hvis der ikke er plads nok i bilen, kan den lineære sidekollisionsbeskyttelse (L.S.P.) foldes ind.

AUTOSTOLENS FORSKELLIGE ANVENDELSESMULIGHEDER

45 – 87 cm, maks. 13 kg 45 – 60 cm > 60 cm 45 – 60 cm > 60 cm Det integrerede spædbarnsindlæg (4) skal fjernes, hvis dit barn måler mere end 60 cm. For at fjerne spædbarnsindlæg (4) skal du åbn selespændet (25), træk skulderpuderne af, og fjern indlægget. FORBEREDELSER TIL MONTERING AF BASE T/BASE Z2 Før basen tages i brug for første gang, fjernes plaststrimlen fra batterirummet (1) på støttebenet (3). Basen (2) udsender et hørligt advarselssignal, indtil den er korrekt monteret. Hvis støttebenet (3) er foldet ud, og der ingen lyd høres, skal batteriet tjekkes. For at tjekke batteriet åbnes batterirummet (1) bag på støttebenet med en skruetrækker. Batteriet må kun udskiftes med et andet CR2032-batteri.

• ryglænene i bilen er låst i lodret position.

• justere sædet så langt tilbage som muligt, når autostolen monteres på bilens forreste passagersæde.

Autostolen er udelukkende beregnet til fremadvendte bilsæder, som er udstyret med enten ISOFIX eller et trepunktsselesystem.66

Installation af autostolen med Base T/Base Z2

1. Tryk knappen til kørselsretningskontrollen (D.D.C.) (30) nedad, og sørg for, at

basen er indstillet til bagudvendte autostole.

2. Fold støttebenet (3) ud, indtil det låser i forreste position. Der høres en

akustisk alarm, indtil støttebenet er korrekt monteret.

3. Aktivér ISOFIX-udløserknapperne (5) for at forlænge ISOFIX-låsearmene (6).

ISOFIX-udløserknapperne kan aktiveres hver for sig, så ISOFIX-låsearmene kan justeres uafhængigt af hinanden.

4. Skub ISOFIX-låsearmene (6) så langt ud af basen, som de kan komme.

5. Anbring basen (2) på et passende sæde i bilen.

7. Afprøv, om basen sidder ordentligt fast ved at forsøge at trække den ud af

ISOFIX-forankringspunkterne (7).

8. Skub basen (2) mod bilsædets ryglæn, indtil den ligger helt op ad ryglænet.

Hvis basen bevæges fra side til side, sættes den yderligere i spænd mod bilsædets ryg.

9. Tryk på støttebenets justeringsknap (9), og træk benet ud, indtil det rører ved

10. Træk støttebenet (3) ud til næste låseposition for at sikre optimal

12. Flyt bærehåndtaget (11) til position A ved at trykke samtidigt på

udløserknapperne (12) på højre og venstre side af håndtaget.

13. Anbring autostolen på basen (2).

14. Autostolen kan også låses i sin indgangsposition på basen. Drej derefter

autostolen, indtil den er positioneret modsat kørselsretningen.

15. Sørg for, at autostolen låses på plads med et hørligt "KLIK".

16. Kontrollér, at sædelåsningsindikatoren (13) på basen er GRØN.

17. For at opnå den bedst mulige beskyttelse skal du aktivere den lineære

beskyttelse mod sidepåkørsel (14) på den side af autostolen, som vender mod bilens dør, ved at trække i den.

Autostolen kan også bruges med sidekollisionsbeskyttelsen foldet tilbage til startposition, hvis der ikke er plads nok i bilen. Installation af autostolen med automatisk trepunktssele

1. Anbring autostolen på bilsædet mod kørselsretningen.

2. Sørg for, at bærehåndtaget (11) er låst i position A.

3. Sørg for, at hældningsindikatoren (15) er parallel med bilens gulv.

4. Træk den automatiske trepunktssele (16) ud, og anbring hoftedelen i

hofteseleføringen (17).

5. Lås bilens automatiske trepunktssele (16) i selespændet.

6. Stram hoftedelen ved at trække den diagonale del i kørselsretningen.

7. Før den diagonale del af selen om bagved autostolens øverste del og gennem

den diagonale seleføring (18) og over den lineære sidekollisionsbeskyttelse (L.S.P.) (14).

8. For at opnå den bedst mulige beskyttelse skal du aktivere den lineære

sidekollisionsbeskyttelse (L.S.P.)(14) på den side af autostolen, som vender mod bilens dør, ved at trække i den.

Autostolen kan også bruges med sidekollisionsbeskyttelsen foldet tilbage til startposition, hvis der ikke er plads nok i bilen.

1. Træk autostolens udløserhåndtag (19) opad for at løsne autostolen fra

2. Vip stolen en smule, og løft den op fra basen (2).

3. Lås op for ISOFIX-låsearmene (6) på begge sider ved at trykke på ISOFIX-

udløserknapperne (5), samtidig med at du trækker dem tilbage.

4. Træk basen (2) ud af ISOFIX-forankringspunkterne (7).

7. Det er vigtigt, at støttebenet foldes helt sammen, så den akustiske alarm

stopper. På undersiden af basen er angivet en parkeringsposition for støttebenet (20). Afinstallation af autostol med automatisk trepunktssele

1. Tag den diagonale del af selen ud af den diagonale seleføring (18).

Den justerbare hovedstøtte (21) kan justeres ved brug af hovedstøttens justeringshåndtag (22). Indstil hovedstøtten (21) således, at der er maks. 2 cm afstand (ca. 2 fingres bredde) mellem barnets skuldre og hovedstøtten.

FASTSPÆNDING AF BARNET

1. Tryk på selejusteringsknappen (23), og træk i begge skulderseler (24) på

samme tid for at løsne dem.

2. Åbn selespændet (25) ved at trykke hårdt på den røde knap.

3. Sæt dit barn så langt tilbage i autostolen, som det kan komme.

4. Før skulderselerne (24) direkte henover over barnets skuldre.

5. Sæt de to spændetunger (26) sammen, og lås dem fast i selespændet (25)

med et hørligt "KLIK".

6. Hvis du bruger en autostol med SensorSafe Clip, lukkes clipsen med et hørligt

"KLIK", og det lukkede clips skubbes ned mod selespændet (25).

7. Træk i den midterste justeringssele (27) for at stramme skulderselerne (24),

indtil de hviler tæt mod dit barns krop.

Selerne skal sidde så stramt, at de ikke kan lave folder.

8. Ved brug af SensorSafe Clip skal dette sidde direkte under skulderpolstringen.

ROTATIONSFUNKTION BASE T/BASE Z2

Træk i autostolens rotationshåndtag (28) på basen for at dreje autostolen. Før du kører, skal du sørge for, at stolen er korrekt fastlåst, og at kørselsretningsindikatoren (29) lyser GRØNT.

JUSTERING AF SOLKALECHEN

Fold solkalechen (31) ud ved at trække i plastovertrækket.

INDSTILLING AF LIGGEPOSITIONER

Der skiftes mellem autostolens flade liggepositioner ved at trykke på udløserhåndtaget til flad liggeposition (32), samtidig med at bagsektionen skubbes nedad.

Autostolen har to flade liggepositioner. Den midlertidige flade liggeposition er også mulig inde i bilen, hvis autostolen anvendes sammen med Base T/Base Z2. Den helt flade liggeposition må kun bruges udenfor bilen. REJSESYSTEM Autostolen kan påsættes enhver godkendt klapvogn. Klik stolen på den godkendte adapter i forældrevendt position. Stolen frigøres igen ved at holde de to udløserknapper til klapvognsadapteren (33) nede og løfte opad. AFTAGNING OG PÅSÆTNING AF AUTOSTOLENS BETRÆK Autostolens betræk består af 6 dele, som er fastgjort til stolen flere steder. Hver enkelt del kan tages af. Betrækket sættes på igen ved at følge anvisningerne for aftagning i modsat rækkefølge.

Betrækket må kun vaskes i et skåneprogram ved 30°C for at undgå misfarvning af stoffet. Betrækket må ikke vaskes sammen med andet vasketøj, og det må ikke tørres i tørretumbler eller i direkte sollys.

PRODUCENTENS GARANTI OG

BORTSKAFFELSESBESTEMMELSER CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Tyskland) yder 3 års garanti på dette produkt. Garantien er gyldig i det land, hvor produktet oprindeligt blev solgt af en forhandler til en kunde. Indholdet af garantien og alle væsentlige oplysninger, der kræves for at garantien kan gøres gældende, findes på vores hjemmeside: go.cybex-online.com/manufacturer-warranty-car-seats. Hvis en garanti er vist i artikelbeskrivelsen, forbliver dine juridiske rettigheder over for os vedrørende mangler upåvirket. De bestemmelser, der gælder for bortskaffelse af affald i dit land, skal overholdes.68
