KÄYTTÖOHJE Cloud T i-Size CYBEX

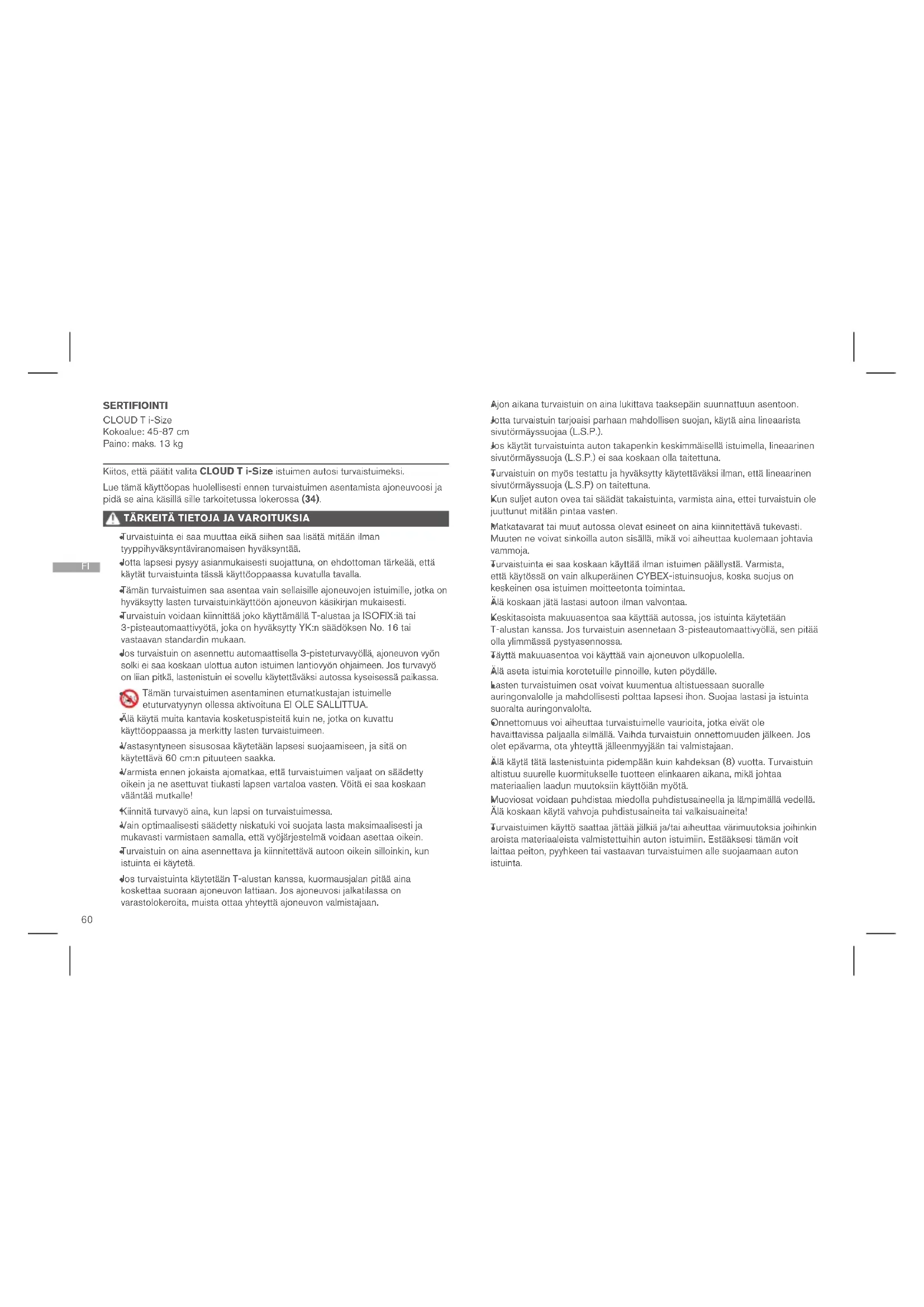

Kiitos, että päätit valita CLOUD T i-Size istuimen autosi turvaistuimeksi.

Lue tämä käyttöopas huolellisesti ennen turvaistuimen asentamista ajoneuvoosi ja pidä se aina käsillä sille tarkoitetussa lokerossa (34).

Turvaistuinta ei saa muuttaa eikä siihen saa lisätä mitään ilman tyyppihyväksyntäviranomaisen hyväksyntää.

- lotta lapsesi pysyy asianmukaisesti suojattuna, on ehdottoman tärkeää, että käytät turvaistuinta tässä käyttöoppaassa kuvatulla tavalla.

Tämän turvaistuimen saa asentaa vain sellaisille ajoneuvojen istuimille, jotka on hyväksytty lasten turvaistuinkäyttöön ajoneuvon käsikirjan mukaisesti.

Turvaistuin voidaan kiinnittää joko käyttämällä T-alustaa ja ISOFIX:iä tai 3-pisteautomaattivyötä, joka on hyväksytty YK:n säädöksen No. 16 tai vastaavan standardin mukaan.

Jos turvaistuin on asennettu automaattisella 3-pisteturvavyöllä, ajoneuvon vyön solki ei saa koskaan ulottua auton istuimen lantiovyön ohjaimeen. Jos turvavyö on liian pitkä, lastenistuin ei sovellu käytettäväksi autossa kyseisessä paikassa.

Tämän turvaistuimen asentaminen etumatkustajan istuimelle etuturvatyynyn ollessa aktivoituna EI OLE SALLITTUA.

Älä käytä muita kantavia kosketuspisteitä kuin ne, jotka on kuvattu käyttöoppaassa ja merkitty lasten turvaistuimeen.

Vastasyntyneen sisusosaa käytetään lapsesi suojaamiseen, ja sitä on käytettävä 60 cm:n pituuteen saakka.

Varmista ennen jokaista ajomatkaa, että turvaistuimen valjaat on säädetty oikein ja ne asettuvat tiukasti lapsen vartaloa vasten. Vöitä ei saa koskaan vääntää mutkalle!

Kiinnitä turvavyö aina, kun lapsi on turvaistuimessa.

Vain optimaalisesti säädetty niskatuki voi suojata lasta maksimaalisesti ja mukavasti varmistaen samalla, että vyöjärjestelmä voidaan asettaa oikein.

Turvaistuin on aina asennettava ja kiinnitettävä autoon oikein silloinkin, kun istuinta ei käytetä.

Jos turvaistuinta käytetään T-alustan kanssa, kuormausjalan pitää aina koskettaa suoraan ajoneuvon lattiaan. Jos ajoneuvosi jalkatilassa on varastolokeroita, muista ottaa yhteyttä ajoneuvon valmistajaan.

Ajon aikana turvaistuin on aina lukittava taaksepäin suunnattuun asentoon.

Jotta turvaistuin tarjoaisi parhaan mahdollisen suojan, käytä aina lineaarista sivutörmäyssuojaa (L.S.P.).

Jos käytät turvaistuinta auton takapenkin keskimmäisellä istuimella, lineaarinen sivutörmäyssuoja (L.S.P.) ei saa koskaan olla taitettuna.

Turvaistuin on myös testattu ja hyväksytty käytettäväksi ilman, että lineaarinen sivutörmäyssuoja (L.S.P) on taitettuna.

Kun suljet auton ovea tai säädät takaistuinta, varmista aina, ettei turvaistuin ole juuttunut mitään pintaa vasten.

Matkatavarat tai muut autossa olevat esineet on aina kiinnitettävä tukevasti. Muuten ne voivat sinkoilla auton sisällä, mikä voi aiheuttaa kuolemaan johtavia vammoja.

Turvaistuinta ei saa koskaan käyttää ilman istuimen päällystä. Varmista, että käytössä on vain alkuperäinen CYBEX-istuinsuojus, koska suojus on keskeinen osa istuimen moitteetonta toimintaa.

Älä koskaan jätä lastasi autoon ilman valvontaa.

Keskitasoista makuuasentoa saa käyttää autossa, jos istuinta käytetään T-alustan kanssa. Jos turvaistuin asennetaan 3-pisteautomaattivyöllä, sen pitää olla ylimmässä pystyasennossa.

Täyttä makuuasentoa voi käyttää vain ajoneuvon ulkopuolella.

Älä aseta istuimia korotetuille pinnoille, kuten pöydälle.

lasten turvaistuimen osat voivat kuumentua altistuessaan suoralle auringonvalolle ja mahdollisesti polttaa lapsesi ihon. Suojaa lastasi ja istuinta suoralta auringonvalolta.

Onnettomuus voi aiheuttaa turvaistuimelle vaurioita, jotka eivät ole havaittavissa paljaalla silmällä. Vaihda turvaistuin onnettomuuden jälkeen. Jos olet epävarma, ota yhteyttä jälleenmyyjään tai valmistajaan.

Älä käytä tätä lastenistuinta pidempään kuin kahdeksan (8) vuotta. Turvaistuin altistuu suurelle kuormitukselle tuotteen elinkaaren aikana, mikä johtaa materiaalien laadun muutoksiin käyttöiän myötä.

Muoviosat voidaan puhdistaa miedolla puhdistusaineella ja lämpimällä vedellä. Älä koskaan käytä vahvoja puhdistusaineita tai valkaisuaineita!

Turvaistuimen käyttö saattaa jättää jälkiä ja/tai aiheuttaa värimuutoksia joihinkin aroista materiaaleista valmistettuihin auton istuimiin. Estääksesi tärnän voit laittaa peiton, pyyhkeen tai vastaavan turvaistuimen alle suojaamaan auton istuinta.

TUOTTEEN OSAT

Akkukotelo (1)	Diagonaali vyönohjain (18)
Alusta (2)	Istuimen vapautuskahva (19)
Kuormausjalka (3)	Kuormajalan pysäköintiasento (20)
Vastasyntyneen sisusosa (4)	Niskatuki (21)
ISOFIX-vapautuspainikkeet (5)	Niskatuen säätökahva (22)
ISOFIX-lukitusvarret (6)	Vyön säätöpainike (23)
ISOFIX-kiinnityspisteet (7)	Olkavyö (24)
ISOFIX-ilmaisin (8)	Vyön solki (25)
Kuormausjalan säätöpainike (9)	Soljen kieli (26)
Kuormausjalan ilmaisin (10)	Keskussäätöhihna (27)
Kantokahva (11)	Istuimen kääntökahva (28)
Kantokahvan vapautuspainikkeet (12)	Ajosuunnan merkkivalo (29)
Istuimen lukituksen ilmaisin (13)	Ajosuunnan ohjain (D.D.C.) (30)
Lineaarinen sivutörmäyssuoja (L.S.P.) (14)	Aurinkokatos (31)
	Makuuasennon vapautuskahva (32)
Kallistuskulman ilmaisin (15)	Rattaiden sovittimen vapautuspainike (33)
Automaattinen 3-pistevyö (16)	Käyttöoppaan kotelo (34)
Lantiovyön ohjain (17)

OIKEA ASENTO AJONEUVOSSA

Tämä on i-kokoluokan lasten paranneltu turvaistuinjärjestelmä. Se on hyväksytty YK-asetuksen nro R129/03 mukaan käytettäväksi i-kokoluokan kanssa yhteensopivilla paikoilla, jotka ajoneuvojen valmistajat ovat ilmoittaneet ajoneuvojen käskirjoissa. Jos autossasi ei ole i-koon istuinpaikkaa, tarkista ajoneuvotyyppiluettelo. Tyyppiluettelon uusimman version saat osoitteesta www.cybex-online.com.

Turvaistuin voidaan vaihtoehtoisesti asentaa kasvot menosuuntaan suunnattuihin ajoneuvo istuimiiin, jotka on varustettu automaattisella 3-pistevyöjärjestelmällä. Ei voi antaa takuita siitä, että kaikkia istuma- ja makuuasentoja voidaan käyttää kaikissa hyväksytyissä ajoneuvoissa.

45 - 87 cm, maks. 13 kg

45 - 60 cm > 60 cm 45 - 60 cm > 60 cm

Vastasyntyneen sisusosa (4), joka on integroitu ostettaessa, on poistettava, jos lapsesi on yli 60 cm pitkä. Vastasyntyneen sisusosa (4) irrotetaan avaamalla vyön solki (25), vetämällä olkatoppaukset pois ja irrottamalla sen jälkeen sisusosa.

T-ALUSTAN ASENNUKSEN VALMISTELU

Ennen kuin alustaa käytetään ensimmäistä kertaa, muoviliuska on poistettava kuormajalan (3) paristokotelosta (1). Alusta (2) toistaa varoitusäänimerkkiä, kunnes se on asennettu oikein. Jos kuormajalka (3) on taitettu ulos eikä ääntä kuulu, akku on tarkastettava. Akun tarkistamiseksi kuormajalan takana oleva paristokotelo (1) voidaan avata ruuvimeissellillä. Akku voidaan vaihtaa vain CR2032-kokoiseen akkuun.

ASENNUS AJONEUVOON

Varmista aina, että

- auton selkänojat on lukittu pystyasentoon.

- Kun asennat istuimen etumatkustajan istuimelle, säädä istuinta mahdollisimman paljon taaksepäin.

Pinkulapsen turvaistuin on valmistettu yksinomaan eteenpäin suunnattuja aaton istuimia varten, jotka on varustettu ISOFIX-järjestelmällä tai 3-pistevyöjärjestelmällä.

Turvaistuimen asentaminen T-alustaa käyttäen

1. Pidä ajosuunnan ohjaimen (D.D.C.) painiketta (30) alaspäin ja varmista, että alusta on säädetty taaksepäin suunnattuja auton istuimia varten.
2. Taita kuormausjalkaa (3), kunnes se lukittuu etummaiseen asentoonsa. Akustinen varoitussignaali kuuluu, kunnes kuormajalka on asennettu oikein.
3. Vapauta ISOFIX-vapautuspainikkeet (5) pidentääksesi ISOFIX-lukitusvarsia (6).

Mølemmat ISOFIX-vapautuspainikkeet voidaan vapauttaa itsenäisesti, jolloin ISOFIX-lukitusvarsia voidaan säätää itsenäisesti.

1. Työnnä ISOFIX-lukitusvarret (6) mahdollisimman kauas alustasta.
2. Aseta alusta (2) sopivalle istuimelle ajoneuvossa.
3. Työnnä ISOFIX-lukitusvarsia (6) ISOFIX-kiinnityspisteisiin (7), kunnes ne lukittuvat paikoilleen kuuluvalla NAKSAHDUKSELLA. Kahden ISOFIX-ilmaisimen (8) väri vaihtuu PUNAISESTA VIHREÄÄN.
4. Varmista, että alusta on tukevasti kiinni yrittämällä vetää sitä ISOFIX-kiinnityspisteistä (7).
5. Paina alustaa (2) kohti ajoneuvon istuimen selkänojaa, kunnes se on täysin linjassa selkänojan kanssa.

Austan siirtäminen sivulta toiselle tukee sitä myös auton selkänojaa vasten.

1. Paina kuormausjalan säätöpainiketta (9) ja pidennä jalkaa, kunnes se koskettaa ajoneuvon lattiaa.
2. Vedä kuormausjalkaa (3) ulos seuraavaan lukitusasentoon varmistaaksesi optimaalisen voimansiirron.
3. Kuormajalan ilmaisin (10) vaihtuu VIHREÄKSI, kun kuormajalka on oikein asetettuna ajoneuvon lattialle, ja akustinen varoitussignaali päättyy.
4. Siirrä kantokahva (11) asentoon A. Paina kahta kantokahvan vapautuspainiketta (12) kantokahvan vasemmalla ja oikealla puolella samanaikaisesti.
5. Aseta turvaistuin alustalle (2).
6. Turvaistuin voidaan myös lukita sisäänmenoasentoonsa alustalle. Käännä sitten turvaistuinta, kunnes se on linjassa ajosuuntaa vastakkaiseen suuntaan.
7. Varmista, että turvaistuin lukkiutuu paikalleen kuuluvalla NAKSAHDUKSELLA.
8. Tarkista, onko alustan istuimen lukituksen merkkivalo (13) VIHREÄ.
9. Parhaan mahdollisen suojan saavuttamiseksi aktivoi lineaarinen sivutörmäyssuoja (L.S.P) (14) turvaistuimen ovea kohti olevasta sivusta vetämällä sen päästä.

Tävaistuinta voidaan käyttää myös lineaarisen törmäyssuojan ollessa taitettuna, jos autossa ei ole tarpeeksi tilaa. Voit tehdä tämän taittamalla elementin takaisin alkuasentoonsa.

Istuimen asennus 3-pisteautomaattivyöllä

1. Aseta turvaistuin ajoneuvon istuimelle ajosuuntaan.
2. Varmista, että kantokahva (11) on lukittu asentoon A.
3. Varmista, että kallistuksen ilmaisin (15) on ajoneuvon lattian suuntainen.
4. Vedä 3-pisteautomaattivyö (16) ulos ja aseta sen lantiovyön osa lantiovyön ohjaimeen (17).
5. Lukitse ajoneuvon 3-pisteautomaattivyö (16) vyön solkeen.
6. Kiristä lantio-osaa vetämällä diagonaalista osaa ajosuuntaan.
7. Ohjaa turvavyön diagonaalinen osa turvaistuimen päänpuolen taakse ja diagonaalisen vyön ohjaimen (18) läpi lineaarisen sivutörmäyssuojan (L.S.P) yläpuolelle (14).
8. Parhaan mahdollisen suojan saavuttamiseksi aktivoi lineaarinen sivutörmäyssuoja (L.S.P) (14) turvaistuimen oven puolella olevasta sivusta vetämällä sen päästä.

Türyaistuinta voidaan käyttää myös lineaarisen törmäyssuojan ollessa taitettuna, jos autossa ei ole tarpeeksi tilaa. Voit tehdä tämän taittamalla elementin takaisin alkuasentoonsa.

POISTAMINEN AJONEUVOSTA

T-alustan kanssa käytetyn turvaistuimen irrottaminen

1. Turvaistuimen lukitus alustaan (2) irrotetaan vetämällä istuimen vapautuskahva (19) ylös.
2. Kallista turvaistuinta hieman ja nosta se pois alustalta (2).
3. Avaa ISOFIX-lukitusvarret (6) molemmilta puolilta painamalla ISOFIX-vapautuspainikkeita (5) ja vetämällä niitä samalla takaisin.
4. Vedä alusta (2) pois ISOFIX-kiinnityspisteistä (7).
5. Irrota alusta (2) ja liu'uta ISOFIX-lukitusvarret (6) kokonaan takaisin kuljetusasentoon.
6. Paina kuormausjalka (3) takaisin alkuperäiseen asentoonsa ja taita se sitten sisään säästääksesi tilaa.
7. On tärkeää kääntää kuormajalka kokonaan sisään siten, että akustinen varoitusääni lakkaa. Kuormajalan pysäköintiasento (20) on osoitettu alustan alapuolella.

3-pisteautomaattivyöllä varustetun turvaistuimen poistaminen

1. Poista vyön diagonaalinen osa diagonaalisesta vyön ohjaimesta (18).
2. Avaa ajoneuvon istuimen vyön solki ja irrota vyön lantiovyöosa lantiovyön ohjaimista (17).

NISKATUEN SÄÄTÄMINEN

Säädettävää niskatukea (21) voidaan säätää niskatuen säätökahvaa (22) käyttäen. Varmista niskatukea (21) säädettäessä, ettei enempää kuin 2 cm (n. kahden sormen leveys) jää lapsen olkapäiden ja niskatuen väliin.

LAPSEN KIINNITTÄMINEN

1. Paina vyön säätöpainiketta (23) ja vedä samanaikaisesti molemmat olkavyöt (24) löysiksi.
2. Irrota vyön solki (25) painamalla lujasti punaista painiketta.
3. Laita lapsesi turvaistuimelle takapuoli edellä.
4. Aseta olkavyöt (24) suoraan lapsesi olkapäiden yli.
5. Aseta molemmat soljen kielet (26) yhteen ja lukitse ne paikalleen vyön soljessa (25). Sinun pitäisi kuulla kuuluva NAKSAHDUS.
6. Jos käytät istuinta, jossa on SensorSafe-kiinnike, työnnä kiinnikettä kiinni, kunnes kuulet äänen "KLIK", ja liu'uta suljettua kiinnikettä alas vyön solkeen (25) päin.
7. Vedä keskussäätöhihnaa (27) olkavöiden (24) kiristämiseksi kunnes ne tulevat tiiviisti lapsen vartaloa vasten.

Valuat on asetettava niin tiukalle, ettei mitään hihnaa voi taittaa.

1. Kun käytät SensorSafe-kiinnikettä, aseta se suoraan olkatoppausten alle.

KÄÄNTÖTOIMINTO T-ALUSTA

Vedä istuimen kääntökahvaa (28) alustassa turvaistuimen kääntämiseksi. Varmista ennen matkan aloittamista, että turvaistuin on lukittunut kunnolla paikalleen, jaajosuunnan merkkivalo (29) näyttää VIHREÄÄ.

AURINKOKATOKSEN SÄÄTÄMINEN

Avaa aurinkokatos (31) muovisuojuksesta vetämällä.

MAKUUASENTOJEN SÄÄTÄMINEN

Turvaistuinta voidaan vaihtaa makuuasentojen välillä, painamalla makuuasennon (32) vapautuskahvaa ja siirtämällä samanaikaisesti takaosaa alaspäin.

Täryaistuin voidaan asettaa kahteen makuuasentoon: Keskitatoinen makuuasento on käytettävissä myös auton sisällä, mikäli turvaistuinta käytetään yhdessä T-alustan kanssa. Täysi makuuasento on käytettävissä vain ajoneuvon ulkopuolella.

MATKUSTUSJÄRJESTELMÄ

Voit kiinnittää turvaistuimen mihin tahansa hyväksyttyyn rattaaseen. Napsauta turvaistuin hyväksyttyyn sovittimeen, lapsen kasvot vanhempaa kohti. Avaaminen tapahtuu pitämällä alhaalla kahta rattaiden sovittimen (33) vapautuspainiketta ja nostamalla se ylös.

ISTUIMEN SUOJUKSEN IRROTTAMINEN JA KIINNITTÄMINEN

Turvaistuimen suojus koostuu kuudesta osasta. Nämä on kiinnitetty turvaistuimeen useista kohdista. Kun suojus on avattu, sen yksittäiset osat voidaan poistaa. Kiinnitä suojus uudelleen noudattamalla irrotusohjeita päinvastaisessa järjestyksessä.

Suojuksen saa pestä ainoastaan 30 °C:n hienopesuohjelmalla, koska muut ohjelmat voivat aiheuttaa suojuskankaan värjäytymistä. Pese suoja erillään muusta pyykistä äläkä kuivaa sitä kuivausrummussa tai suorassa auringtonvalossa!

VALMISTAJAN TAKUU- JA HÄVITTÄMISSÄÄNNÖT

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Germany) antaa kolmen vuoden takuun tälle tuotteelle. Takuon on voimassa siinä maassa, jossa jälleenmyyjä alun perin myi tämän tuotteen asiakkaalle. Takuun sisältö ja kaikki takuun vaatimat olennaiset tiedot takuun vahvistamiseksi löytyvät kotisivultamme: go.cybex-online.com/manufacturerer-warranty-car-seats. Jos takuu näkyy tuotekuvauksessa, lailliset vikoja koskevat oikeutesi säilyvät ennallaan.

Noudata maasi jätehuoltomääräyksiä.
