HASZNÁLATI ÚTMUTATÓ Cloud T i-Size CYBEX
Mérettartomány: 45–87 cm
Súly: max. 13 kg
HU

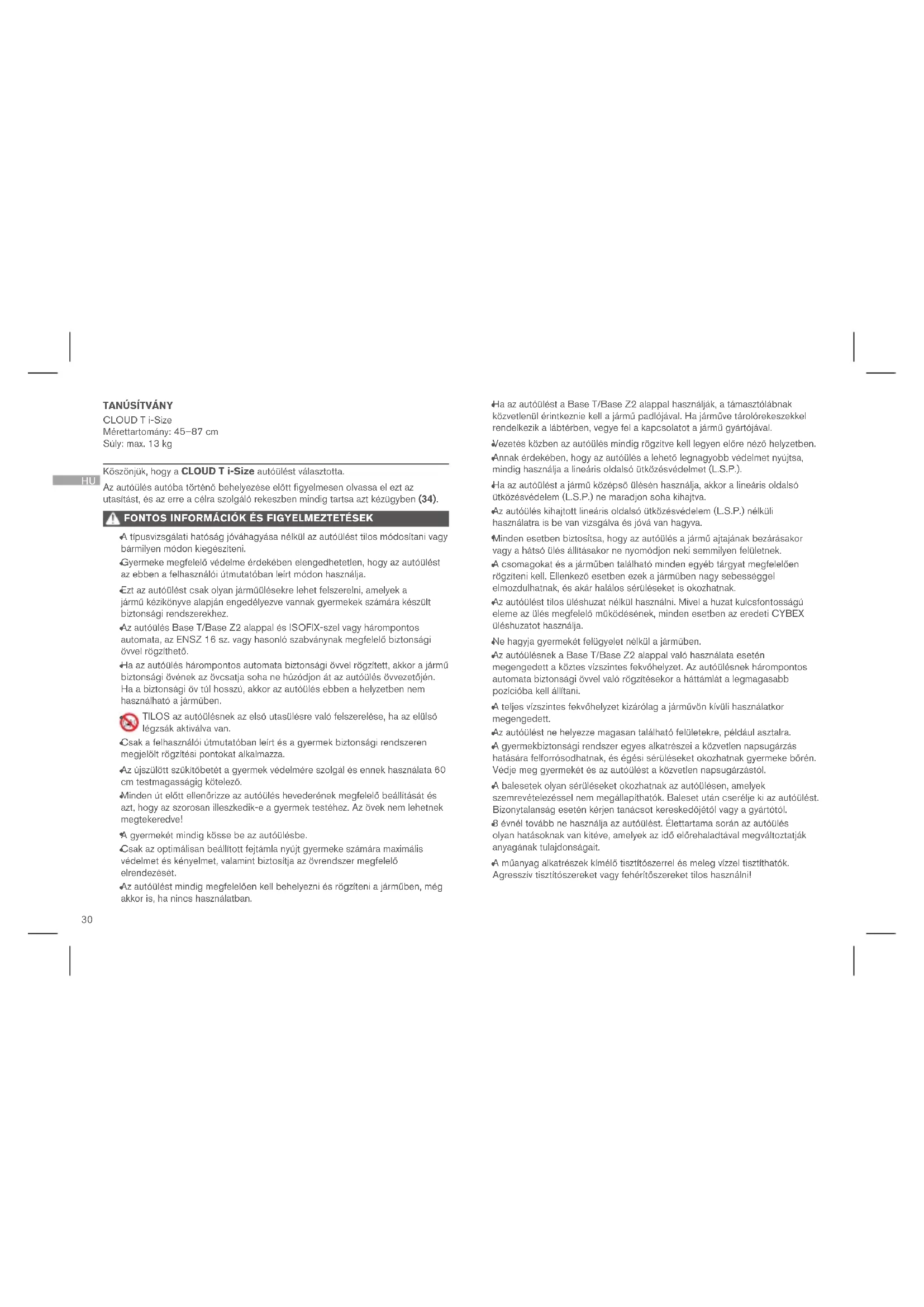

Köszönjük, hogy a CLOUD T i-Size autóülést választotta.
Az autóülés autóba történő behelyezése előtt figyelmesen olvassa el ezt az utasltást, és az erre a célra szolgáló rekeszben mindig tartsa azt kézügyben (34).
A típusvizsgálati hatóság jóváhagyása nélkül az autóülést tilos módosítani vagy bármilyen módon kiegészíteni.
Gyermeke megfelelő védelme érdekében elengedhetetlen, hogy az autóülést az ebben a felhasználói útmutatóban leirt módon használja.
Ezt az autóülést csak olyan járműülésekre lehet felszerelni, amelyek a jármű kézikönyve alapján engedélyezve vannak gyermekek számára készült biztonsági rendszerekhez.
Az autóülés Base T/Base Z2 alappal és ISOFIX-szel vagy hárompontos automata, az ENSZ 16 sz. vagy hasonló szabványnak megfelelő biztonsági övvel rögzíthető.
Ha az autóülés hárompontos automata biztonsági övvel rögzített, akkor a jármű biztonsági övének az övcsatja soha ne húzódjon át az autóülés övvezetőjén. Ha a biztonsági öv túl hosszú, akkor az autóülés ebben a helyzetben nem használható a járműbőn.
TILOS az autóülésnek az első utasülésre való felszerelése, ha az elülső légzsák aktiválva van.
Csak a felhasználói útmutatóban leírt és a gyermek biztonsági rendszeren megjelölt rögzítési pontokat alkalmazza.
Az újszülött szükitőbetét a gyermek védelmére szolgál és ennek használata 60 cm testmagasságig kötelező.
Minden út elött ellenőrizze az autóülés hevederének megfelelő beállítását és azt, hogy az szorosan illeszkedik-e a gyermek testéhez. Az övek nem lehetnek megtekeredvel
A gyermekét mindig kösse be az autóülésbe.
Csak az optimálisan beállított fejtámla nyújt gyermeke számára maximális védelmet és kényelmet, valamint biztosítja az övrendszer megfelelő elrendezését.
Az autóülést mindig megfelelően kell behelyezni és rögzíteni a jármüben, még akkor is, ha nincs használatban.
Ha az autóülést a Base T/Base Z2 alappal használják, a támasztólábnak közvetlenül érintkeznie kell a jármű padlójával. Ha járműve tárolórekeszekkel rendelkezik a lábtérben, vegye fel a kapcsolatot a jármű gyártójával.
Vezetés közben az autóülés mindig rögzítve kell legyen előre néző helyzetben.
Annak érdekében, hogy az autóülés a lehető legnagyobb védelmet nyújtsa, mindig használja a lineáris oldalsó ütközésvédelmet (L.S.P.).
Ha az autóülést a jármű középső ülésén használja, akkor a lineáris oldalsó ütközésvédelem (L.S.P.) ne maradjon soha kihajtva.
Az autóülés kihajtott lineáris oldalsó ütközésvédelem (L.S.P.) nélküli használatra is be van vizsgálva és jóvá van hagyva.
Minden esetben biztosítsa, hogy az autóülés a jármű ajtajának bezárásakor vagy a hátsó ülés állításakor ne nyomódjon neki semmilyen felületnek.
A csomagokat és a jármüben található minden egyéb tárgyat megfelelően rögzíteni kell. Ellenkező esetben ezek a jármüben nagy sebességgel elmozdulhatnak, és akár halálos sérüléseket is okozhatnak.
Az autóülést tilos üléshuzat nélkül használni. Mivel a huzat kulcsfontosságú eleme az ülés megfelelő működésének, minden esetben az eredeti CYBEX üléshuzatot használja.
Ne hagyja gyermekét felügyelet nélkül a jármüben.
Az autóülésnek a Base T/Base Z2 alappal való használata esetén megengedett a köztes vízszintes fekvöhelyzet. Az autóülésnek hárompontos automata biztonsági övvel való rögzítésekor a háttámlát a legmagasabb pozícióba kell állítani.
A teljes vízszintes fekvöhelyzet kizárólag a jármüvön kívüli használatkor megengedett.
Az autóülést ne helyezze magasan található felületekre, például asztalra.
A gyermekbiztonsági rendszer egyes alkatrészei a közvetlen napsugárzás hatására felforrósodhatnak, és égési sérüléseket okozhatnak gyermeke börén. Védje meg gyermekét és az autóülést a közvetlen napsugárzástól.
A balesetek olyan sérüléseket okozhatnak az autóülésen, amelyek szemrevételezéssel nem megállapíthatók. Baleset után cserélje ki az autóülést. Bizonytalanság esetén kérjen tanácsot kereskedőjétől vagy a gyártótól.
8 évnél tovább ne használja az autóülést. Élettartama során az autóülés olyan hatásoknak van kitéve, amelyek az idő előrehaladtával megváltoztatják anyagának tulajdonságait.
A műanyag alkatrészek kímélő tisztítószerrel és meleg vizzel tisztíthatók. Agresszív tisztítószereket vagy fehéritőszereket tilos használni!
Bizonyos érzékeny anyagokból készült járműüléseken az autóülés használata nyomokat és/vagy elszínezödéseket okozhat. Ennek megelőzése érdekében helyezzen az autóülés alá egy törülközót, lepedőt vagy hasonló anyagot, így megvédheti járműve ülését.
A TERMÉK ELEMEI
| Elemrekesz (1) | Átlós övvezető (18) |
| Alap (2) | Az ülés kioldófogantyúja (19) |
| Támasztóláb (3) | Támasztóláb parkoló helyzet (20) |
| Újszülött szűkitőbetét (4) | Fejtámasz (21) |
| ISOFIX kioldó gombok (5) | Fejtámasz beállító kar (22) |
| ISOFIX rögzítő karok (6) | Övbeállító gomb (23) |
| ISOFIX rögzítési pontok (7) | Vállöv (24) |
| ISOFIX jelző (8) | Övcsat (25) |
| Támasztóláb beállító gomb (9) | Zárnyelv (26) |
| Támasztóláb jelző (10) | Központi beállító öv (27) |
| Hordfogantyú (11) | Üléselforgató fogantyú (28) |
| Hordfogantyú kioldógombok (12) | Menetirányjelző (29) |
| Ülésrögzítés jelző (13) | Menetirányjelző ellenőrzés (D.D.C.) (30) |
| Lineáris oldalsó útközésvédelem (L.S.P.) (14) | Kupola (31) |
| Dölésszögjelző (15) | Vizszintes fekvöhelyzet kioldófogantyú (32) |
| Hárompontos automata öv (16) | Babakocsi adapter kioldófogantyú (33) |
| Medenceöv övvezetője (17) | Felhasználói útmutató tárolórekesze (34) |
MEGFELELŐ POZICIONÁLÁS A JÁRMÚBEN
Ez egy i-Size továbbfejlesztett gyermek biztonsági rendszer. Az ENSZ R129/02 sz. szabályozásnak megfelelő jóvahagyással rendelkező, i-Size kompatibilis járműülésekhez a járművek gyártói használati utasításának megfelelően. Ha járműve nem rendelkezik i-Size üléspozicióval, akkor ellenőrizze a jármű tipuslistát.
A típuslista legújabb verzióját a www.cybex-online.com honlapról töltheti le.
Ezenkivül az autóülés felszerelhető hárompontos automata biztonsági övvel ellátott, elöre néző jarmüülésekre.
Nem garantált, hogy minden jóváhagyott jármüben minden ülő és fekvő helyzet használható.
AZ ÜLÉS KÜLÖNBÖZÖ FELHASZNÁLÁSAI
45 - 87 cm, max. 13 kg
45 - 60 cm > 60 cm 45 - 60 cm > 60 cm
A vásárláskor integrált újszülött szükitöbetetet (4) el kell távolítani, ha a gyermeke meghaladta a 60 cm magasságot. Az újszülött szükitöbetet (4) eltávolításához nyissa ki az övcsatot (25), húzza le a vállpárnákat majd távolítsa el a betétet.
A BASE T/BASE Z2 ALAP TELEPÍTÉSÉNEK ELŐKÉSZÍTÉSE
Az alap első használata előtt el kell távollitani a támasztóláb (3) elemrekeszén (1) található műanyag fóliát. A megfelelő telepltésig az alap (2) figyelmeztető hangjelzést bocsát ki. Ha kihajtja a támasztólábat (3) és az nem ad ki hangot, akkor ellenőrizni kell az elemet. Az elem ellenőrzéséhez egy csavarhúzóval nyissa ki a támasztóláb hátsó részén található elemrekeszt (1). Az elemrekeszbe csak CR2032 méretű elemet helyezzen be.
BEHELYEZÉS A JÁRMÜBE
Minden esetben gondoskodjon a következőkröl:
- A jármüben a háttámlák függöleges helyzetben vannak rögzítve.
- Az első utasülésre való behelyezés esetén tolja maximálisan hátra a jármű ülését.
A gyerekülést kizárólag ISOFIX rendszerrel vagy hárompontos automata biztonsági övel ellátott, előre néző járműülésekre tervezték.
A Base T/Base Z2 alappal ellátott autóülés felszerelése
-
A menetirányjelző vezérlés (D.D.C.) gombját (30) tartsa lenyomva, és győződjön meg arról, hogy az alap hátrafelé néző autóüléshez van beállítva.
-
Addig hajtsa ki a támasztólábat (3), amig az a legelső poziciójában nem rögzül. Figyelmeztető hangjelzés hallható, amig meg nem történt a támasztóláb megfelelő telepítése.
- Nyomja meg az ISOFIX kioldó gombokat (5) az ISOFIX rögzítő karok (6) kitolásához.
Mindkét ISOFIX kioldó gomb egymástól függetlenül kioldható, így az ISOFIX rögzítőkarok egymástól függetlenül állíthatók be.
- Tolja ki teljes mértékben az ISOFIX rögzítő karokat (6) az alapból.
- Helyezze az alapot (2) egy megfelelő ülésre a jármüben.
- Nyomja be az ISOFIX rögzítő karokat (6) az ISOFIX rögzítési pontokba (7), amíg ezek egy hallható „KATT” hang kíséretében rögzülnek. A két ISOFIX jelző (8) átvált PIROSRÓL ZÖLDRE.
- Bizonyosodjon meg az alap biztonságos elhelyezéséről úgy, hogy próbálja kihúzni az ISOFIX rögzítési pontokból (7).
- Tolja az alapot (2) a jármű háttámlájának irányába, amlg az teljesen egy vonalba nem kerül a háttámlával.
Egyik oldalról a másik oldalra való mozgatással illessze megfelelően a hattámlához az alapot.
- Nyomja meg a támasztóláb beállító gombot (9), és addig húzza kifelé a lábat, amíg az hozzá nem ér a jármű padlójához.
- Az optimális erőátvitel érdekében a következő rögzítési pozícióig húzza ki a támasztólábat (3).
- Ha megtörtént a támasztóláb megfelelő pozicionálása a jármű padlóján, akkor a támasztóláb jelzője (10) ZÖLD színüre vált és a hangjelzés megszűnik.
- Helyezze a hordfogantyút (11) az A pozlicóba. Ehhez nyomja meg egyszerre a hordfogantyú (12) jobb és bal oldalán található két kioldó gombot.
- Helyezze rá az autóülést az alapra (2).
- Az autóülés a kezdeti pozícióban is rögzíthető az alapon. Ezután fordítsa az autóülést a menetiránnyal ellentétes irányba.
- Ellenőrizze, hogy az autóülés egy hallható „KATT” hang kíséretében a helyére pattant.
- Ellenőrizze az alapon található, az ülésrögzítés jelző (13) ZÖLD színét.
- A lehető legjobb védelem elérése érdekében kihúzással aktiválja a lineáris oldalsó ütközésvédelmet (L.S.P.) (14) a jármű ajtaja felé néző oldalon.
Ha nincsen elég hely a jármüben, akkor az autóülés az L.S.P. rendszer nélkül is használható. Ehhez hajtsa azt vissza alaphelyzetbe.
Az autóülés behelyezése hárompontos automata övvel
- Helyezze az autóülést a jármű ülésére, háttal a menetiránynak.
- Gyözödjön meg arról, hogy a hordfogantyú (11) az A pozícióba van rögzítve.
- Gyözödjön meg arról, hogy a dölésszögjelző (15) párhuzamos a jármű padlójával.
- Húzza ki a hárompontos automata övet (16) és helyezze az övvezetőbe (17).
- Rögzítse a jármű hárompontos automata övét (16) az övcsatba.
-
Szoritsa meg az övet az átlós szakasznak a menetirányba való húzásával.
-
Az öv átlós szakaszát vezesse át az autóülés fejtámlája mögött és keresztül az átlós övvezetőn (18), a lineáris oldalsó ütközésvédelem (L.S.P.) (14) fölött.
-
A lehető legjobb védelem elérése érdekében kihúzással aktiválja a lineáris oldalsó ütközés védelmet (L.S.P.) (14) a jármű ajtaja felé néző oldalon.
Ha nincsen elég hely a jármüben, akkor az autóülés az L.S.P. rendszer nélkül is használható. Ehhez hajtsa azt vissza alaphelyzetbe.
ELTÁVOLÍTÁS A JÁRMÚBÓL
A Base T/Base Z2 alappal ellátott autóülés eltávolítása
- Az autóülésnek az alapról (2) való eltávolításához nyomja meg az üléskioldó gombját (19).
- Döntse meg kissé az autóülést és emelje le az alapról (2).
- Az ISOFIX rögzítő karok (6) mindkét oldalon történő kioldásához nyomja meg az ISOFIX kioldógombokat (5) és ezzel egy időben húzza hátra azokat.
- Húzza ki az alapot (2) az ISOFIX rögzítési pontokból (7).
- Távolítsa el az alapot (2), és csúsztassa vissza teljesen az ISOFIX rögzítő karokat (6) a szállitási pozlcióikba.
- Tolja vissza a támasztólábat (3) eredeti pozíciójába és a helytakarékosság érdekében hajtsa be.
- Fontos, hogy teljesen hajtsa be a támasztólábat, amíg meg nem szünik a figyelmeztető hangjelzés. Az alap alján fel van tüntetve a támasztóláb parkoló helyzete (20).
A hárompontos automata öves autóülés eltávolítása
- Vegye ki az öv átlós szakaszát az átlós övvezetöböl (18).
- Nyissa ki jármű biztonsági övének a csatját, és húzza ki az övet az övvezetőböl (17)
A FEJTÁMLA BEÁLLÍTÁSA
A beállítható fejtámasz (21) a fejtámasz beállító karral (22) állítható be. A fejtámasz (21) beállításakor biztosítsa, hogy a gyermek válla és a fejtámla között ne maradjon 2 cm-nél (két ujjszélesség) nagyobb hézag.
A GYERMEK RÖGZÍTÉSE
- Nyomja meg az övbeállító gombot (23), és egyszerre húzza ki mindkét vállövet (24), meglazítva azokat.
- A piros gomb eröteljes megnyomásával bontsa ki az övcsatot (25).
- Farral hátra helyezze be gyermekét az autóülésbe.
- Helyezze a vállöveket közvetlenül a gyermek vállára (24).
- Kapcsolja be mindkét zárnyelvet (26) és reteszelje az övcsatba (25). Ekkor egy „KATT” hangot kell hallania.
- Ha SensorSafe klipsszel ellátott ülést használ, akkor nyomja be a klipszet, amig „KATT” hallatszik, és csúsztassa a zárt klipszet le az övcsat irányába (25).
- A központi beállító öv (27) segítségével húzza meg a vállöveket (24), hogy azok illeszkedjenek a gyermek testére.
Ahevedert elég szorosan kell felhelyezni ahhoz, hogy az egyes övek ne gyürödhessenek.
- A SensorSafe klipsz használata esetén a klipszet közvetlenül a vállpárnák alá helyezze.
A BASE T/BASE Z2 FORGATÁSI FUNKCIÓJA
Az ülés forgatásához húzza meg az alapon található ülésforgató fogantyút (28). Indulás előtt gyözödjön meg arról, hogy az ülés megfelelően a helyére van rögzítve, és a menetirányjelző (29) ZÖLDET mutat.
A KUPOLA BEÁLLÍTÁSA
Bontsa ki a kupolát (31) a műanyag fedél meghúzásával.
A FEKVÖHELYZET BEÁLLÍTÁSA
Az autóülést a vizszintes fekvőhelyzet kioldófogantyújának (32) a megnyomásával és a hátrész ezzel egy időben való lenyomásával állíthatjuk vizszintesen fekvő helyzetbe.
Az autóülés két fekvő helyzetbe állítható: A köztes fekvő helyzet, amely a jármű belfsejében is beállítható, ha az ülést Base T/Base Z2 alappal használják. A teljesen fekvő helyzet kizárólag a járművön kívül választható ki.
UTAZÓRENDSZER
Az autóülés bármely jóváhagyott babakocsihoz rögzíthető. Kapcsolja az autóülést a jóváhagyott adapterre, arccal a szülövel szemben. Kioldáshoz tartsa lenyomva a babakocsi adapter (33) két kioldó gombját és emelje fel azt.
AZ ÜLÉSHUZAT ELTÁVOLÍTÁSA ÉS VISSZAHELYEZÉSE
Az üléshuzat 6 darabból áll. Ezek több helyen rögzítve vannak az autóüléshez. Levétel után az egyes részek eltávolíthatók. A huzat visszahelyezéséhez fordított sorrendben végezze el az eltávolitás lépéseit.
A huzat kimélő programmal 30 °C-on mosható, ellenkező esetben a huzat szövete elszíneződhet. Kérjük, hogy a huzatot egyéb ruháktól elkülönítve mossa, és ne szárltsa szárltógépben vagy közvetlen napsütésen!
A GYÁRTÓ GARANCIÁRA ÉS HULLADÉKKEZELÉSRE VONATKOZÓ SZABÁLYZATA
A CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Németország) 3 év szavatosságot biztosít erre a termékre. A szavatosság abban az országban érvényes, ahol a kiskereskedő először értékesítette a terméket a vevőnek. A szavatosság tartalmára vonatkozó és a garancia érvényesítéséhez szükséges minden lényeges információ megtalálható a honlapunkon:
go.cybex-online.com/manufacturer-warranty-car-seats. A termék leírásában szereplő szavatosság nem befolyásolja az Ön törvény által garantált jogait a meghibásodásokra vonatkozóan.
Kérjük, tartsa be az országában érvényes hulladékkezelési szabályozásokat.
