사용 설명서 Cloud T i-Size CYBEX

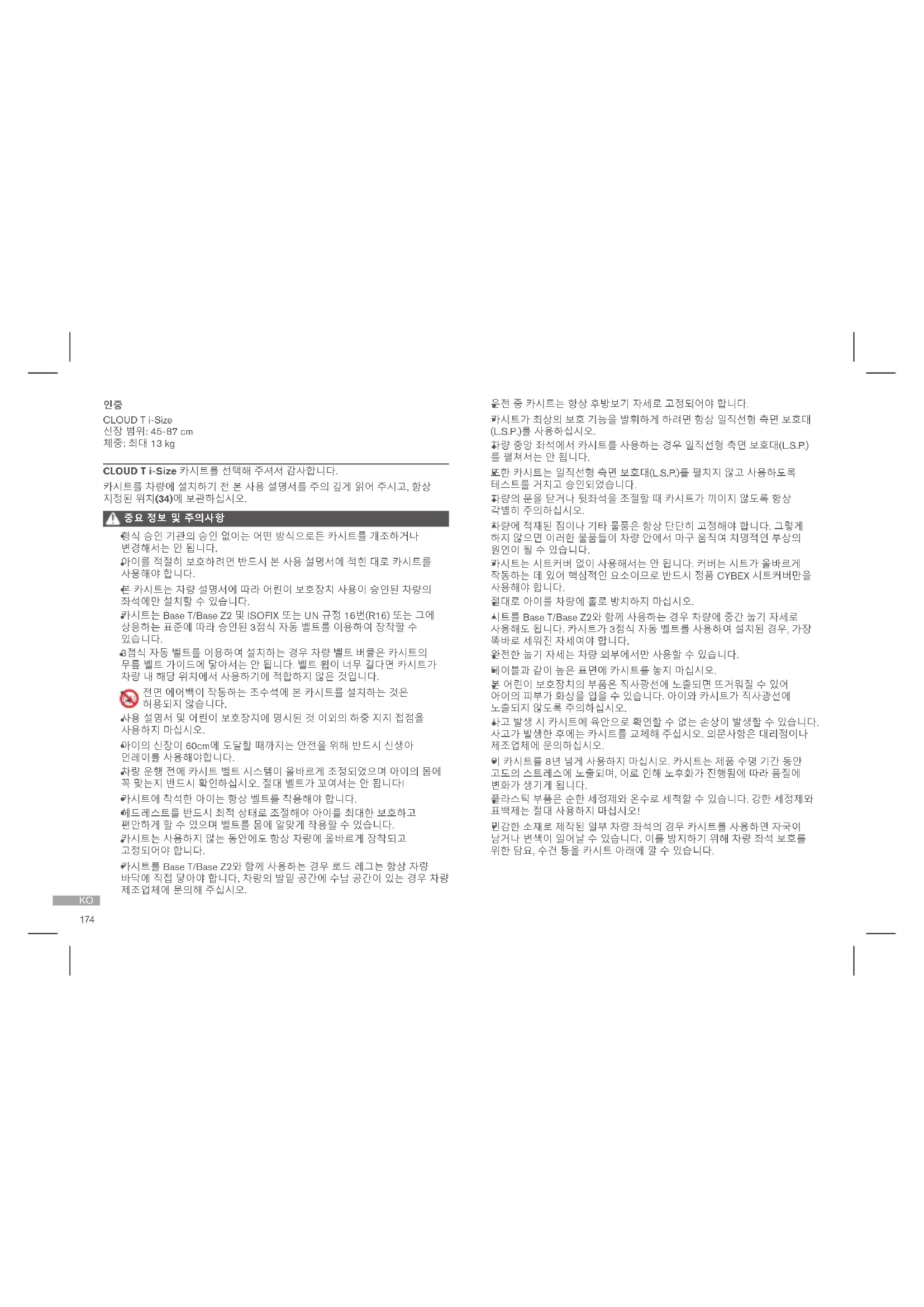

CLOUD T i-Size 카시트를 선택해 주셔서 감사합니다. 카시트를 차량에 설치하기 전 본 사용 설명서를 주의 깊게 읽어 주시고, 항상 지정된 위치(34)에 보관하십시오. 중요 정보 및 주의사항

형식 승인 기관의 승인 없이는 어떤 방식으로든 카시트를 개조하거나 변경해서는 안 됩니다.

아이를 적절히 보호하려면 반드시 본 사용 설명서에 적힌 대로 카시트를

본 카시트는 차량 설명서에 따라 어린이 보호장치 사용이 승인된 차량의 좌석에만 설치할 수 있습니다.

카시트는 Base T/Base Z2 및 ISOFIX 또는 UN 규정 16번(R16) 또는 그에 상응하는 표준에 따라 승인된 3점식 자동 벨트를 이용하여 장착할 수

3점식 자동 벨트를 이용하여 설치하는 경우 차량 벨트 버클은 카시트의 무릎 벨트 가이드에 닿아서는 안 됩니다. 벨트 휩이 너무 길다면 카시트가 차량 내 해당 위치에서 사용하기에 적합하지 않은 것입니다.

전면 에어백이 작동하는 조수석에 본 카시트를 설치하는 것은

사용 설명서 및 어린이 보호장치에 명시된 것 이외의 하중 지지 접점을

아이의 신장이 60cm에 도달할 때까지는 안전을 위해 반드시 신생아 인레이를 사용해야합니다.

차량 운행 전에 카시트 벨트 시스템이 올바르게 조정되었으며 아이의 몸에 꼭 맞는지 반드시 확인하십시오. 절대 벨트가 꼬여서는 안 됩니다!

카시트에 착석한 아이는 항상 벨트를 착용해야 합니다.

헤드레스트를 반드시 최적 상태로 조절해야 아이를 최대한 보호하고 편안하게 할 수 있으며 벨트를 몸에 알맞게 착용할 수 있습니다.

카시트는 사용하지 않는 동안에도 항상 차량에 올바르게 장착되고

카시트를 Base T/Base Z2와 함께 사용하는 경우 로드 레그는 항상 차량 바닥에 직접 닿아야 합니다. 차량의 발밑 공간에 수납 공간이 있는 경우 차량 제조업체에 문의해 주십시오.

CLOUD T i-Size 신장 범위: 45-87 cm 체중: 최대 13 kg

운전 중 카시트는 항상 후방보기 자세로 고정되어야 합니다.

카시트가 최상의 보호 기능을 발휘하게 하려면 항상 일직선형 측면 보호대 (L.S.P.)를 사용하십시오.

차량 중앙 좌석에서 카시트를 사용하는 경우 일직선형 측면 보호대(L.S.P.) 를 펼쳐서는 안 됩니다.

또한 카시트는 일직선형 측면 보호대(L.S.P.)를 펼치지 않고 사용하도록 테스트를 거치고 승인되었습니다.

차량의 문을 닫거나 뒷좌석을 조절할 때 카시트가 끼이지 않도록 항상 각별히 주의하십시오.

차량에 적재된 짐이나 기타 물품은 항상 단단히 고정해야 합니다. 그렇게 하지 않으면 이러한 물품들이 차량 안에서 마구 움직여 치명적인 부상의 원인이 될 수 있습니다.

카시트는 시트커버 없이 사용해서는 안 됩니다. 커버는 시트가 올바르게 작동하는 데 있어 핵심적인 요소이므로 반드시 정품 CYBEX 시트커버만을

절대로 아이를 차량에 홀로 방치하지 마십시오.

시트를 Base T/Base Z2와 함께 사용하는 경우 차량에 중간 눕기 자세로 사용해도 됩니다. 카시트가 3점식 자동 벨트를 사용하여 설치된 경우, 가장 똑바로 세워진 자세여야 합니다.

완전한 눕기 자세는 차량 외부에서만 사용할 수 있습니다.

테이블과 같이 높은 표면에 카시트를 놓지 마십시오.

본 어린이 보호장치의 부품은 직사광선에 노출되면 뜨거워질 수 있어 아이의 피부가 화상을 입을 수 있습니다. 아이와 카시트가 직사광선에 노출되지 않도록 주의하십시오.

사고 발생 시 카시트에 육안으로 확인할 수 없는 손상이 발생할 수 있습니다. 사고가 발생한 후에는 카시트를 교체해 주십시오. 의문사항은 대리점이나 제조업체에 문의하십시오.

이 카시트를 8년 넘게 사용하지 마십시오. 카시트는 제품 수명 기간 동안 고도의 스트레스에 노출되며, 이로 인해 노후화가 진행됨에 따라 품질에 변화가 생기게 됩니다.

플라스틱 부품은 순한 세정제와 온수로 세척할 수 있습니다. 강한 세정제와 표백제는 절대 사용하지 마십시오!

민감한 소재로 제작된 일부 차량 좌석의 경우 카시트를 사용하면 자국이 남거나 변색이 일어날 수 있습니다. 이를 방지하기 위해 차량 좌석 보호를 위한 담요, 수건 등을 카시트 아래에 깔 수 있습니다.175

배터리 수납칸(1) 지지대(2) 로드 레그(3) 신생아 인레이(4) ISOFIX 해제 버튼(5) ISOFIX 락킹 암(6) ISOFIX 고정 지점(7) ISOFIX 인디케이터(8) 로드 레그 조절 버튼(9) 로드 레그 인디케이터(10) 운반 손잡이(11) 운반 손잡이 해제 버튼(12) 시트 잠금 인디케이터(13) 일직선형 측면 보호대 (L.S.P.) (14) 기울기 인디케이터(15) 3점식 자동 벨트(16) 무릎 벨트 가이드(17) 대각선 벨트 가이드(18) 시트 해제 손잡이(19) 로드 레그 배치 위치(20) 헤드레스트(21) 헤드레스트 조절 손잡이(22) 벨트 조절 버튼(23) 어깨 벨트(24) 벨트 버클(25) 버클 텅(26) 중앙 조절 벨트(27) 시트 회전 손잡이(28) 운전 방향 인디케이터(29) 운전 방향 제어(D.D.C.) (30) 선 캐노피(31) 눕기 자세용 해제 손잡이(32) 유모차 어댑터 해제 버튼(33) 사용 설명서 수납칸(34) 차량에서의 올바른 위치 이 제품은 i-Size 아동용 보호 장치입니다. 이 기기는 UN 규정 번호 R129/03 에 따라 차량 사용설명서에 제조업체가 명시한 i-Size 호환 차량 좌석 위치에서 사용하도록 승인되었습니다. 귀하의 차량에 i-Size 좌석 위치가 없는 경우, 차량 유형 목록을 체크해 주십시오. 최신 유형의 목록을 www.cybexonline. com에서 확인하실 수 있습니다. 또는 3점식 자동 벨트 시스템이 장착된 전방 좌석 시트에 카시트를 설치할 수도

허용된 모든 차량에서 앉거나 기대는 자세를 모두 사용할 수 있다는 보장은

45–60 cm 60cm 초과 45–60 cm 60cm 초과 아이의 신장이 60cm를 넘을 경우 구매 시 설치된 신생아 인레이(4)를 제거해야 합니다. 신생아용 인레이(4)는 벨트 버클(25)을 열고 어깨 패드를 당기면 제거할

BASE T/BASE Z2 설치 준비

지지대를 처음으로 사용하기 전, 로드 레그(3)의 배터리 수납칸(1)에서 플라스틱 스트립을 제거해야 합니다. 지지대(2)가 올바르게 설치될 때까지 경고음이 울립니다. 로드 레그(3)가 접힌 상태에서 소리가 나지 않는 경우 배터리를 점검해야 합니다. 배터리를 점검하기 위해 로드 레그 후면의 배터리 수납칸(1) 을 드라이버로 열 수 있습니다. 배터리는 CR2032 규격 배터리로만 교체할 수

차량에 설치하는 방법 다음을 항상 확인하십시오.

• 차량의 등받이가 똑바로 세워져 있는지 확인합니다.

• 조수석에 카시트를 설치할 때에는 차량의 좌석을 최대한 뒤로 조절합니다.

이 유아용 카시트는 ISOFIX 또는 3점식 벨트 시스템이 장착된 전방을 향하는 차량 좌석 전용으로 제작되었습니다.176

Base T/Base Z2가 있는 카시트 설치

1. 운 전 방향 제어(D.D.C.) 버튼(30)을 아래로 향하게 유지하고 지지대가

후방을 향하는 카시트에 대해 조절되었는지 확인합니다.

2. 가 장 앞쪽에 고정될 때까지 로드 레그(3)를 폅니다. 로드 레그가 올바르게

3. ISOFIX 해제 버튼(5)을 해제하여 ISOFIX 락킹 암(6)을 확장합니다.

두 ISOFIX 해제 버튼은 각각 독립적으로 해제할 수 있으며 ISOFIX 락킹 암을 독립적으로 조정할 수 있습니다.

4. ISOFIX 락킹 암(6)을 지지대 밖으로 최대한 밉니다.

5. 차량의 적절한 좌석에 지지대(2)를 놓습니다.

6. “딸깍” 소리와 함께 제자리에 고정될 때까지 ISOFIX 락킹 암(6)을 ISOFIX

고정 지점(7)에 밀어 넣습니다. 두 ISOFIX 인디케이터(8)가 빨간색에서

7. 지지대를 ISOFIX 고정 지점(7) 바깥쪽으로 잡아당겨 보면서 지지대가

8. 차량의 등받이와 완전히 나란하게 될 때까지 지지대(2)를 등받이 방향으로

지지대를 좌우로 움직이면 차량 등받이에 고정됩니다.

9. 로 드 레그 조절 버튼(9)을 누르고 레그가 차량 바닥에 닿을 때까지

10. 로 드 레그(3)를 다음 잠금 위치로 당겨 힘이 최적으로 전달되게 합니다.

11. 로 드 레그가 차량 바닥에 올바르게 배치되면 로드 레그 인디케이터(10)가

녹색으로 변하고 음향 경고 신호가 중단됩니다.

12. 운 반 손잡이를(11) A 위치로 옮깁니다. 그러기 위해 운반 손잡이의 왼쪽과

오른쪽에 있는 두 운반 손잡이 해제 버튼(12)을 동시에 누릅니다.

13. 카시트를 지지대(2)에 놓습니다.

14. 카시트를 지지대의 진입 위치에 고정할 수도 있습니다. 그 후 카시트를

운행 반대 방향으로 정렬될 때까지 돌립니다.

15. 카시트가 "딸깍" 소리와 함께 고정되었는지 확인합니다.

16. 지지대의 시트 잠금 인디케이터(13)가 녹색인지 확인합니다.

17. 최상의 보호 기능을 발휘하려면 차량 문 쪽을 향한 카시트 측면에 있는

일직선형 측면 보호대(L.S.P)(14) 끝부분을 잡아당겨 활성화하십시오.

차량에 공간이 충분하지 않으면 L.S.P를 접은 상태로 카시트를 사용할 수 있습니다. 이렇게 하려면 해당 요소를 원위치로 접어 넣습니다. 3점식 자동 벨트를 이용한 카시트 설치

1. 카시트를 차량 운행 반대 방향으로 차량 좌석에 배치합니다.

2. 운반 손잡이가(11) A 위치에 고정되었는지 확인하십시오.

3. 기울기 인디케이터(15)가 차량 바닥과 평행한지 확인합니다.

4. 3점식 자동 벨트(16)를 빼내어 무릎 고정부를 무릎 벨트 가이드(17)에 끼워

5. 차량의 3점식 자동 벨트(16)를 벨크 버클로 잠급니다.

6. 벨트의 대각선 부분을 차량 운행 방향으로 당겨 무릎 고정부를 조입니다.

7. 벨트의 대각선 부분을 카시트의 머리 부분 뒤로 당겨 대각선 벨트 가이드

(18)를 통해 일직선형 측면 보호대(L.S.P)(14) 위쪽을 통해 끼웁니다.

8. 최상의 보호 기능을 발휘하려면 차량 문 쪽을 향한 카시트 측면에 있는

일직선형 측면 보호대(L.S.P)(14) 끝부분을 잡아당겨 활성화하십시오.

차량에 공간이 충분하지 않으면 L.S.P를 접은 상태로 카시트를 사용할 수 있습니다. 이렇게 하려면 해당 요소를 원위치로 접어 넣습니다. 차량에서 제거하는 방법 Base T/Base Z2가 있는 카시트 제거

1. 지지대(2)에서 카시트를 제거하려면 시트 해제 손잡이(19)를 위로 당깁니다.

2. 카시트를 약간 기울여 지지대(2)에서 들어 올립니다.

3. ISOFIX 해제 버튼(5)을을 누르면서 뒤로 당겨 양쪽의 ISOFIX 락킹 암(6)을

4. ISOFIX 고정 지점(7)에서 지지대(2)를 빼냅니다.

5. 지지대(2)를 제거하고 ISOFIX 락킹 암(6)을 운반 시 위치로 완전히 밀어

6. 로 드 레그(3)를 원위치로 집어넣은 후 공간 절약을 위해 접습니다.

7. 경고음이 들리지 않도록 로드 레그를 완전히 접는 것이 중요합니다. 지지대

레그 배치 위치(20)가 표시됩니다. 3점식 자동 벨트를 이용한 카시트 제거하기

1. 대각선 벨트 가이드(18)에서 벨트의 대각선 부분을 빼냅니다.

2. 차 량 안전 벨트 버클을 해제하고 무릎 벨트 가이드(17)에서 무릎 벨트

조절식 헤드레스트(21)는 헤드레스트 후면의 헤드레스트 조절 손잡이(22) 를 사용하여 조절할 수 있습니다. 헤드레스트(21) 조절 시 아이의 어깨와 헤드레스트 사이의 공간이 2cm(손가락 약 2개 너비)를 넘지 않도록 하십시오.177

1. 벨 트 조절 버튼(23)을 누르고 양쪽의 어깨 벨트(24)를 동시에 당겨 풉니다.

2. 빨간색 버튼을 세게 눌러 벨트 버클(25)의 잠금을 해제합니다.

3. 아이의 엉덩이를 뒤로 하여 카시트에 태우십시오.

4. 어깨 벨트(24)를 아이의 어깨 바로 위에 놓으십시오.

5. 두 버클 텅(26)을 함께 벨트 버클(25)에 넣고 잠가 제자리에 고정합니다. "

6. SensorSafe 클립이 있는 좌석인 경우 "딸깍" 소리가 들릴 때까지 클립을

밀어 닫은 후 고정된 클립을 벨트 버클 쪽으로 가져옵니다(25).

7. 중 앙 조절 벨트(27)를 당겨 어깨 벨트(24)가 아이의 몸에 꼭 맞을 때까지

벨트는 스트랩을 접을 수 없을 정도로 충분히 몸에 맞춰 단단히 조여야

8. SensorSafe 클립을 사용하는 경우 클립은 어깨 패드 바로 아래에 놓습니다.

회전 기능 BASE T/BASE Z2

지지대의 시트 회전 손잡이(28)를 당겨 카시트를 돌립니다. 차량 운행 전에 반드시 카시트가 제자리에 확실히 고정되어 있으며 운전 방향 인디케이터(29)가 녹색인지 확인하십시오.

플라스틱 덮개를 당겨 선 캐노피(31)를 폅니다.

눕기 자세용 해제 손잡이(32)를 누르는 동시에 등 부분을 아래로 움직여 카시트를 눕기 자세 간에 전환할 수 있습니다.

카시트는 두 가지 눕기 자세로 고정할 수 있습니다. 카시트를 Base T/Base Z2와 함께 사용사는 경우 차량 내에서 중간 눕기 자세도 사용할 수 있습니다. 완전한 눕기 자세는 차량 외부에서만 사용할 수 있습니다.

승인된 유모차에 카시트를 부착할 수 있습니다. 카시트를 승인된 어댑터에 보호자를 바라보도록 결착합니다. 잠금을 해제하려면 유모차 어댑터(33)의 해제 버튼 2개를 누른 상태에서 위로 들어 올립니다. 시트 커버 제거 및 재부착 카시트 커버는 6개의 부분으로 구성되어 있습니다. 해당 커버는 여러 부분을 통해 카시트에 고정됩니다. 고정을 해제하고 나면 커버의 개별 부분을 분리할 수 있습니다. 커버를 재부착하려면 제거 지침을 역순으로 따라 하십시오.

커버는 30°C에서 섬세 코스로만 세탁해야 하며, 그렇게 하지 않으면 커버 천이 변색될 수 있습니다. 커버는 다른 세탁물과 분리하여 세탁하고 건조기 또는 직사광선 아래에서 건조하지 마십시오! 제조업체 보증 및 폐기 규정 CYBEX GmbH(Riedingerstr. 18, 95448 Bayreuth, Germany)는 이 제품을 3년간 보증합니다. 해당 보증은 본 제품이 소매업체를 통해 고객에게 최초 판매된 국가에서 유효합니다. 보증 내용 및 해당 보증을 주장하는 데 필요한 모든 필수 정보는 당사 홈페이지에서 확인할 수 있습니다. go.cybex-online.com/manufacturer-warranty-car-seats. 품목 설명에 보증이 표시된 경우 결함과 관련된 고객님의 당사에 대한 법적 권한은 영향을

해당 국가의 폐기물 처리 규정을 준수하십시오.
