GEBRUIKSAANWIJZING Cloud T i-Size CYBEX

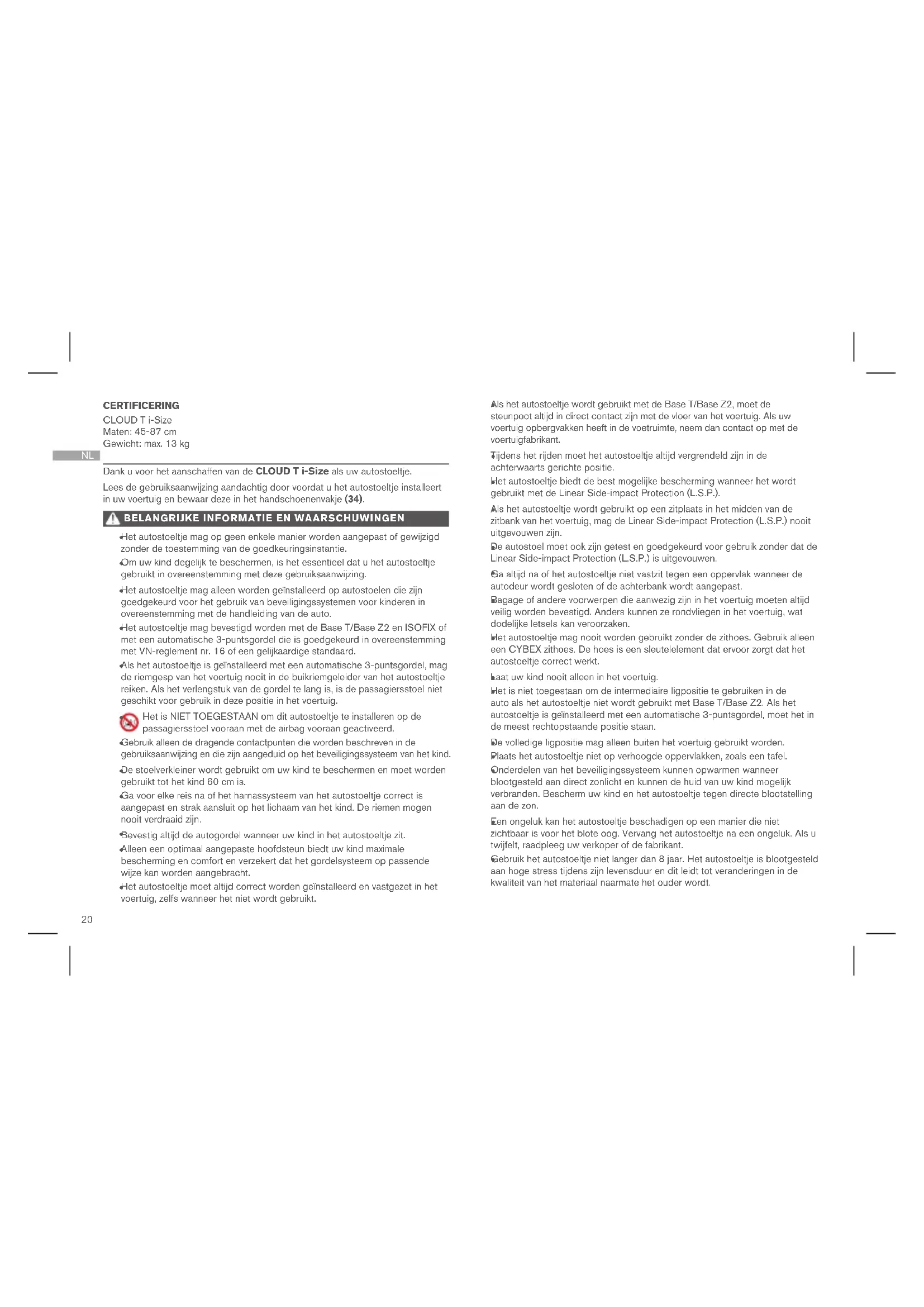

Dank u voor het aanschaffen van de CLOUD T i-Size als uw autostoeltje. Lees de gebruiksaanwijzing aandachtig door voordat u het autostoeltje installeert in uw voertuig en bewaar deze in het handschoenenvakje (34).

Het autostoeltje mag op geen enkele manier worden aangepast of gewijzigd zonder de toestemming van de goedkeuringsinstantie.

Om uw kind degelijk te beschermen, is het essentieel dat u het autostoeltje gebruikt in overeenstemming met deze gebruiksaanwijzing.

Het autostoeltje mag alleen worden geïnstalleerd op autostoelen die zijn goedgekeurd voor het gebruik van beveiligingssystemen voor kinderen in overeenstemming met de handleiding van de auto.

Het autostoeltje mag bevestigd worden met de Base T/Base Z2 en ISOFIX of met een automatische 3-puntsgordel die is goedgekeurd in overeenstemming met VN-reglement nr. 16 of een gelijkaardige standaard.

Als het autostoeltje is geïnstalleerd met een automatische 3-puntsgordel, mag de riemgesp van het voertuig nooit in de buikriemgeleider van het autostoeltje reiken. Als het verlengstuk van de gordel te lang is, is de passagiersstoel niet geschikt voor gebruik in deze positie in het voertuig.

Het is NIET TOEGESTAAN om dit autostoeltje te installeren op de passagiersstoel vooraan met de airbag vooraan geactiveerd.

Gebruik alleen de dragende contactpunten die worden beschreven in de gebruiksaanwijzing en die zijn aangeduid op het beveiligingssysteem van het kind.

De stoelverkleiner wordt gebruikt om uw kind te beschermen en moet worden gebruikt tot het kind 60 cm is.

Ga voor elke reis na of het harnassysteem van het autostoeltje correct is aangepast en strak aansluit op het lichaam van het kind. De riemen mogen nooit verdraaid zijn.

Bevestig altijd de autogordel wanneer uw kind in het autostoeltje zit.

Alleen een optimaal aangepaste hoofdsteun biedt uw kind maximale bescherming en comfort en verzekert dat het gordelsysteem op passende wijze kan worden aangebracht.

Het autostoeltje moet altijd correct worden geïnstalleerd en vastgezet in het voertuig, zelfs wanneer het niet wordt gebruikt. CERTIFICERING CLOUD T i-Size Maten: 45-87 cm Gewicht: max. 13 kg

Als het autostoeltje wordt gebruikt met de Base T/Base Z2, moet de steunpoot altijd in direct contact zijn met de vloer van het voertuig. Als uw voertuig opbergvakken heeft in de voetruimte, neem dan contact op met de voertuigfabrikant.

Tijdens het rijden moet het autostoeltje altijd vergrendeld zijn in de achterwaarts gerichte positie.

Het autostoeltje biedt de best mogelijke bescherming wanneer het wordt gebruikt met de Linear Side-impact Protection (L.S.P.).

Als het autostoeltje wordt gebruikt op een zitplaats in het midden van de zitbank van het voertuig, mag de Linear Side-impact Protection (L.S.P.) nooit uitgevouwen zijn.

De autostoel moet ook zijn getest en goedgekeurd voor gebruik zonder dat de Linear Side-impact Protection (L.S.P.) is uitgevouwen.

Ga altijd na of het autostoeltje niet vastzit tegen een oppervlak wanneer de autodeur wordt gesloten of de achterbank wordt aangepast.

Bagage of andere voorwerpen die aanwezig zijn in het voertuig moeten altijd veilig worden bevestigd. Anders kunnen ze rondvliegen in het voertuig, wat dodelijke letsels kan veroorzaken.

Het autostoeltje mag nooit worden gebruikt zonder de zithoes. Gebruik alleen een CYBEX zithoes. De hoes is een sleutelelement dat ervoor zorgt dat het autostoeltje correct werkt.

Laat uw kind nooit alleen in het voertuig.

Het is niet toegestaan om de intermediaire ligpositie te gebruiken in de auto als het autostoeltje niet wordt gebruikt met Base T/Base Z2. Als het autostoeltje is geïnstalleerd met een automatische 3-puntsgordel, moet het in de meest rechtopstaande positie staan.

De volledige ligpositie mag alleen buiten het voertuig gebruikt worden.

Plaats het autostoeltje niet op verhoogde oppervlakken, zoals een tafel.

Onderdelen van het beveiligingssysteem kunnen opwarmen wanneer blootgesteld aan direct zonlicht en kunnen de huid van uw kind mogelijk verbranden. Bescherm uw kind en het autostoeltje tegen directe blootstelling aan de zon.

Een ongeluk kan het autostoeltje beschadigen op een manier die niet zichtbaar is voor het blote oog. Vervang het autostoeltje na een ongeluk. Als u twijfelt, raadpleeg uw verkoper of de fabrikant.

Gebruik het autostoeltje niet langer dan 8 jaar. Het autostoeltje is blootgesteld aan hoge stress tijdens zijn levensduur en dit leidt tot veranderingen in de kwaliteit van het materiaal naarmate het ouder wordt.21

De plastic onderdelen kunnen worden gereinigd met een mild reinigingsmiddel en warm water. Gebruik nooit agressieve reinigingsmiddelen of bleekmiddel!

Het gebruik van autostoeltjes kan op sommige autostoelen, die zijn vervaardigd van gevoelige materialen, sporen en/of verkleuring nalaten. Om dit te voorkomen, plaats een deken, handdoek of iets gelijkaardig onder het autostoeltje om de autostoel te beschermen. PRODUCTONDERDELEN Batterijvak (1) Basis (2) Steunpoot (3) Stoelverkleiner (4) ISOFIX-ontgrendelknoppen (5) ISOFIX-vergrendelalarmen (6) ISOFIX-fixatiepunten (7) ISOFIX-indicatoren (8) Instelknop van steunpoot (9) Steunpootindicator (10) Draaggreep (11) Ontgrendelknoppen van de draaggreep(12) Stoelvergrendelingindicator (13) Linear side-impact protection (L.S.P.) (14) Kantelhoekindicator (15) automatische 3-puntsgordel (16) Buikriemgeleider (17) Diagonale gordelgeleider (18) Ontgrendelhendel van de stoel (19) Parkeerpositie van steunpoot (20) Hoofdsteun (21) Hoofdsteun verstelhendel (22) Instelknop van riem (23) Schouderriem (24) Riemgesp (25) Gesptong (26) Centrale afstelriem (27) Draaihendel van de stoel (28) Rijrichtingindicator (29) Rijrichtingbediening (30) Zonnekap (31) Ontkoppelingshendel voor de volledige ligpositie (32) Ontkoppelingshendel voor wandelwagenadapter (33) Vakje voor gebruiksaanwijzing (34)

DE CORRECTE POSITIE IN HET VOERTUIG

Dit is een i-Size Verbeterd beveiligingssysteem voor kinderen. Het is goedgekeurd in overeenstemming met VN-reglement nr. R129/03, voor gebruik in i-Size compatibele voertuigzitplaatsposities zoals aangegeven door autofabrikanten in hun gebruiksaanwijzingen. Als uw voertuig geen i-Size zitplaats heeft, raadpleeg dan de lijst met voertuigtypes. U vindt de meest recente versie van de typelijst op www.cybex-online.com. Het autostoeltje kan ook worden geïnstalleerd op voorwaarts gerichte autostoelen die zijn uitgerust met een automatische 3-puntsgordel. Het is niet gegarandeerd dat alle zit- en ligposities gebruikt kunnen worden in alle goedgekeurde voertuigen.

VERSCHILLENDE TOEPASSINGEN VAN HET ZITJE

45 – 87 cm, max. 13 kg 45 – 60 cm > 60 cm 45 – 60 cm > 60 cm De stoelverkleiner (4) die werd geïntegreerd bij de aankoop moet worden verwijderd als uw kind groter is dan 60 cm. Om de stoelverkleiner (4) te verwijderen, open de riemgesp (25), verwijder de schouderpads en vervolgens de stoelverkleiner.

VOORBEREIDING OM BASIS T TE INSTALLEREN

Voordat u de basis voor het eerst installeert, moet de plastic strook verwijderd worden uit het batterijvak (1) op de steunpoot (3). De basis (2) zal een hoorbaar waarschuwingssignaal laten klinken tot hij correct is geïnstalleerd. Als de steunpoot (3) is uitgevouwen en er is geen geluid, moet de batterij worden gecontroleerd. Om de batterij te controleren, open het batterijvak (1) op de achterzijde van de steunpoot met een schroevendraaier. De batterij kan alleen worden vervangen door een CR2032-batterij.22

Zorg er altijd voor dat...

• de rugleuningen in het voertuig vergrendeld zijn in de rechtopstaande positie.

• wanneer het autostoeltje wordt geïnstalleerd op de passagiersstoel vooraan, zet de autostoel dan zo ver mogelijk achteruit.

Het autostoeltje is uitsluitend vervaardigd voor voorwaarts gerichte autostoelen die zijn uitgerust met ISOFIX of met een 3-puntsgordelsysteem. Het autostoeltje met Base T/Base Z2 installeren

1. Houd de rijrichtingbedieningsknop (30) naar beneden en zorg ervoor dat de

basis is aangepast aan achterwaarts gerichte autostoeltjes.

2. Vouw de steunpoot (3) uit tot die vergrendelt in de voorste positie. Een

akoestisch waarschuwingssignaal zal weerklinken tot de steunpoot correct is geïnstalleerd.

3. Ontgrendel de ISOFIX-ontgrendelknoppen (5) om de ISOFIX-

vergrendelarmen uit te strekken (6).

De ISOFIX-ontgrendelknoppen kunnen beide onafhankelijk van elkaar worden ontgrendeld waardoor de ISOFIX-vergrendelarmen onafhankelijk kunnen worden ingesteld.

4. Duw de ISOFIX-vergrendelarmen (6) uit de basis tot hun grootste reikwijdte.

5. Plaats de basis (2) op een passende autostoel in het voertuig.

6. Duw de ISOFIX-vergrendelarmen (6) in de ISOFIX-fixatiepunten (7) tot ze

vergrendelen met een hoorbare "KLIK". De twee ISOFIX-indicatoren (8) zullen overschakelen van ROOD naar GROEN.

7. Bevestig dat de basis goed bevestigd is door te proberen deze uit de ISOFIX-

fixatiepunten (7) te trekken.

8. Duw de basis (2) in de richting van de hoofdsteun van de autostoel tot die

volledig op een lijn zit met de rugleuning.

De basis heen en weer bewegen zorgt ervoor dat die door de rugleuning van het voertuig wordt ondersteund.

9. Druk op de instelknop van de steunpoot (9) en strek de poot uit tot die de

deur van het voertuig aanraakt.

10. Trek de steunpoot (3) uit naar de volgende vergrendelpositie om optimale

krachtoverdracht te verzekeren.

11. De steunpootindicator (10) wordt GROEN wanneer de steunpoot

correct is geplaatst op de vloer van het voertuig en het akoestische waarschuwingssignaal zal stoppen.

12. Beweeg de draaggreep (11) in positie A. Druk hiervoor gelijktijdig op de twee

ontgrendelknoppen van de draaggreep (12) op de linker- en rechterzijde van de draaggreep.

13. Plaats het autostoeltje op de basis (2).

14. Het autostoeltje kan ook worden vergrendeld in zijn invoerpositie op de

basis. Draai dan het autostoeltje tot het in de tegengestelde richting van de reisrichting staat.

15. De vergrendelingen van het autostoeltje moeten vastklikken met een hoorbare

17. Voor de best mogelijke bescherming activeert u de Linear side impact

protection (L.S.P) (14) op de zijkant van het autostoeltje in de richting van de deur van het voertuig door aan zijn uiteinde te trekken.

Het autostoeltje kan ook worden gebruikt met de L.S.P. ingevouwen als er niet voldoende ruimte is in het voertuig. Om dit te doen, vouw het element terug in zijn startpositie. Het autostoeltje met de automatische 3-puntsgordel installeren

1. Plaats het autostoeltje op de autostoel in de tegengestelde richting van de

2. Zorg ervoor dat de draaggreep (11) vergrendeld is in positie A.

3. Zorg ervoor dat de niveau-indicator (15) parallel is met de vloer van het voertuig.

4. Trek de automatische 3-puntsgordel uit (16) en plaats het buikgedeelte in de

buikriemgeleider (17).

5. Vergrendel de automatische 3-puntsgordel (16) van het voertuig in zijn

6. Span het buikgedeelte aan door het diagonale gedeelte aan te trekken in de

7. Gids het diagonale gedeelte van de gordel achter het hoofduiteinde van het

autostoeltje, door de diagonale gordelgeleider (18) en over de Linear side- impact protection (L.S.P) (14).

8. Voor de best mogelijke bescherming activeert u de Linear side impact

protection (L.S.P) (14) op de zijkant van het autostoeltje in de richting van de deur van het voertuig door aan zijn uiteinde te trekken.

Het autostoeltje kan ook worden gebruikt met de L.S.P. ingevouwen als er niet voldoende ruimte is in het voertuig. Om dit te doen, vouw het element terug in zijn startpositie.23

Het autostoeltje met Base T/Base Z2 verwijderen

1. Om het autostoeltje te ontgrendelen van de basis (2), trek de

ontgrendelhendel van de stoel (19) omhoog.

2. Draai het autostoeltje licht en til het uit de basis (2).

3. Ontgrendel de ISOFIX-vergrendelarmen (6) aan beide kanten door op de

ISOFIX-ontgrendeltoetsen te drukken (5) en ze gelijktijdig achteruit te trekken.

4. Trek de basis (2) uit de ISOFIX-fixatiepunten (7).

5. Verwijder de basis (2) en schuif de ISOFIX-vergrendelarmen (6) volledig terug

in hun transportposities.

6. Duw de rugzijde van de steunpoot (3) opnieuw in zijn oorspronkelijke

positie en vouw deze op om plaats te besparen.

7. Het is belangrijk dat u de steunpoot volledig opvouwt zodat de akoestische

waarschuwing wordt gedempt. Een parkeerpositie voor de steunpoot (20) is aangeduid op de onderzijde van de basis. Het autostoeltje met de automatische 3-puntsgordel verwijderen

1. Neem het diagonale gedeelte van de gordel uit de diagonale gordelgeleider (18).

2. Ontgrendel de autogordelgesp en neem het buikgedeelte van de gordel uit

van de buikriemgeleiders (17).

DE HOOFDSTEUN AANPASSEN

De instelbare hoofdsteun (21) kan worden ingesteld met de hoofdsteunverstelhendel (22). Wanneer u de hoofdsteun (21) instelt, zorg er dan voor dat er niet meer dan 2 cm (ongeveer de breedte van 2 vingers) overblijft tussen de schouders van het kind en de hoofdsteun.

HET KIND VEILIGSTELLEN

1. Druk op de instelknop van de riem (23) en trek gelijktijdig aan beide

schoudergordels (24) om ze losser te maken.

2. Maak de riemgesp (25) los door stevig op de rode knop te drukken.

3. Plaats uw kind in het autostoeltje met de billen aan de achterzijde.

4. Plaats de schoudergordels (24) rechtstreeks over de schouders van uw kind.

5. Plaats beide gesptongen (26) samen en vergrendel ze in de riemgesp (25). U

moet een hoorbare "KLIK" horen.

6. Als u een stoeltje gebruikt met een SensorSafe Clip, duw de clip dicht tot

u een hoorbare "KLIK" hoort en schuif de gesloten clip beneden naar de riemgesp (25).

7. Trek aan de centrale afstelriem (27) om de schoudergordels (24) aan te

spannen tot ze strak tegen het lichaam van uw kind zitten.

Het harnas moet strak genoeg zitten zodat er geen vouwen kunnen ontstaan in de riemen.

8. Wanneer u de SensorSafe clip gebruikt, plaats de clip direct onder de

Trek aan de draaihendel van het stoeltje (28) op de basis om het autostoeltje te draaien. Voordat u vertrekt, zorg ervoor dat het autostoeltje degelijk in zijn plaats is vergrendeld en dat de rijrichtingsindicator (29) van het stoeltje GROEN oplicht.

DE ZONNEKAP AANPASSEN

Vouw de zonnekap (31) uit door aan de plastic hoes te trekken.

DE LIGPOSITIES AANPASSEN

Het autostoeltje kan geschakeld worden tussen de volledige ligposities door op de ontkoppelingshendel voor de volledige ligpositie (32) te drukken terwijl het ruggedeelte gelijktijdig naar beneden wordt gebracht.

Het autostoeltje kan in twee volledige ligposities geplaatst worden: de intermediaire ligpositie is ook beschikbaar in de auto als het autostoeltje wordt gebruikt in combinatie met Base T/Base Z2 De volledige ligpositie mag alleen buiten het voertuig gebruikt worden. REISSYSTEEM U kunt het autostoeltje bevestigen aan elke goedgekeurde wandelwagen. Klik het autostoeltje op de goedgekeurde adapter, in de richting van de ouder. Om te ontgrendelen, druk op de twee ontgrendelknoppen voor de wandelwagenadapter (33) en til het op.

DE ZITHOES VERWIJDEREN EN TERUGPLAATSEN

De hoes van het autostoeltje bestaat uit 6 delen. Deze worden op verschillende plaatsen bevestigd aan het autostoeltje. De individuele delen van de hoes kunnen worden verwijderd wanneer ze los zijn. Om de hoes opnieuw te bevestigen, volg de verwijderinstructies in de omgekeerde volgorde.

De hoes mag alleen gewassen worden op 30°C met een delicaat wasprogramma, anders kan de stof van de hoes verkleuren. Was de hoes niet met ander wasgoed en droog deze niet in de droogmachine of direct zonlicht.24

FABRIKANT CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Duitsland) geeft u 3 jaar garantie op dit product. De garantie is alleen geldig in het land waar het product aanvankelijk werd verkocht door een retailer aan een klant. De inhoud van de garantie en alle essentiële informatie vereist voor de aanspraak erop staan op onze startpagina: go.cybex-online.com/manufacturer-warranty-car-seats. Als een garantie wordt getoond in de beschrijving van een artikel, blijven uw wettelijke rechten ten aanzien van ons voor defecten onveranderd. Leef de voorschriften inzake afvalverwijdering in uw land na.25
