INSTRUKCJA OBSŁUGI Sirona T i-Size CYBEX

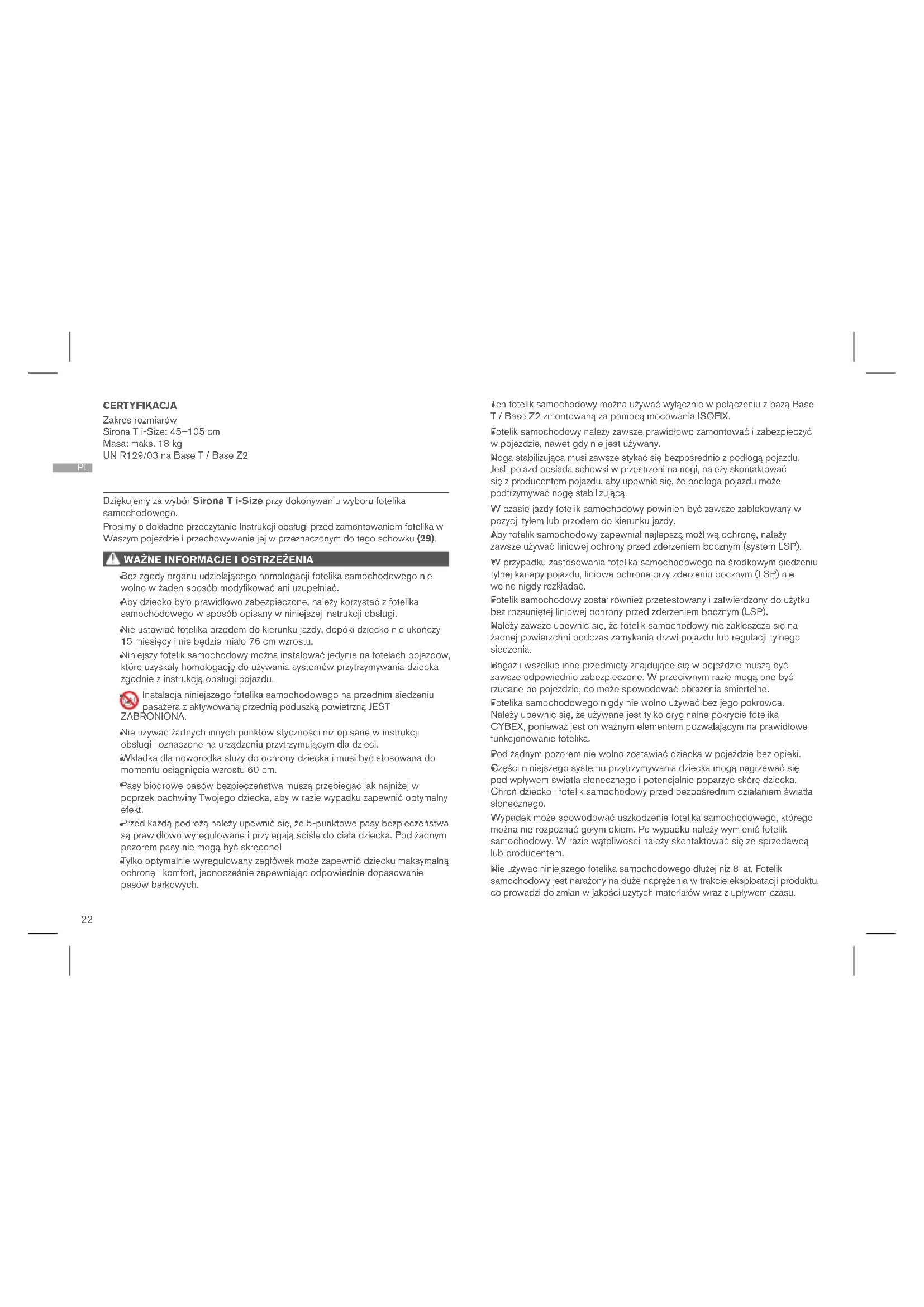

Dziękujemy za wybór Sirona T i-Size przy dokonywaniu wyboru fotelika samochodowego. Prosimy o dokładne przeczytanie Instrukcji obsługi przed zamontowaniem fotelika w Waszym pojeździe i przechowywanie jej w przeznaczonym do tego schowku (29).

Bez zgody organu udzielającego homologacji fotelika samochodowego nie wolno w żaden sposób modyfikować ani uzupełniać.

Aby dziecko było prawidłowo zabezpieczone, należy korzystać z fotelika samochodowego w sposób opisany w niniejszej instrukcji obsługi.

Nie ustawiać fotelika przodem do kierunku jazdy, dopóki dziecko nie ukończy 15 miesięcy i nie będzie miało 76 cm wzrostu.

Niniejszy fotelik samochodowy można instalować jedynie na fotelach pojazdów, które uzyskały homologację do używania systemów przytrzymywania dziecka zgodnie z instrukcją obsługi pojazdu.

Instalacja niniejszego fotelika samochodowego na przednim siedzeniu pasażera z aktywowaną przednią poduszką powietrzną JEST ZABRONIONA.

Nie używać żadnych innych punktów styczności niż opisane w instrukcji obsługi i oznaczone na urządzeniu przytrzymującym dla dzieci.

Wkładka dla noworodka służy do ochrony dziecka i musi być stosowana do momentu osiągnięcia wzrostu 60 cm.

Pasy biodrowe pasów bezpieczeństwa muszą przebiegać jak najniżej w poprzek pachwiny Twojego dziecka, aby w razie wypadku zapewnić optymalny efekt.

Przed każdą podróżą należy upewnić się, że 5-punktowe pasy bezpieczeństwa są prawidłowo wyregulowane i przylegają ściśle do ciała dziecka. Pod żadnym pozorem pasy nie mogą być skręcone!

Tylko optymalnie wyregulowany zagłówek może zapewnić dziecku maksymalną ochronę i komfort, jednocześnie zapewniając odpowiednie dopasowanie pasów barkowych. CERTYFIKACJA Zakres rozmiarów Sirona T i-Size: 45–105 cm Masa: maks. 18 kg UN R129/03 na Base T / Base Z2

Ten fotelik samochodowy można używać wyłącznie w połączeniu z bazą Base T / Base Z2 zmontowaną za pomocą mocowania ISOFIX.

Fotelik samochodowy należy zawsze prawidłowo zamontować i zabezpieczyć w pojeździe, nawet gdy nie jest używany.

Noga stabilizująca musi zawsze stykać się bezpośrednio z podłogą pojazdu. Jeśli pojazd posiada schowki w przestrzeni na nogi, należy skontaktować się z producentem pojazdu, aby upewnić się, że podłoga pojazdu może podtrzymywać nogę stabilizującą.

W czasie jazdy fotelik samochodowy powinien być zawsze zablokowany w pozycji tyłem lub przodem do kierunku jazdy.

Aby fotelik samochodowy zapewniał najlepszą możliwą ochronę, należy zawsze używać liniowej ochrony przed zderzeniem bocznym (system LSP).

W przypadku zastosowania fotelika samochodowego na środkowym siedzeniu tylnej kanapy pojazdu, liniowa ochrona przy zderzeniu bocznym (LSP) nie wolno nigdy rozkładać.

Fotelik samochodowy został również przetestowany i zatwierdzony do użytku bez rozsuniętej liniowej ochrony przed zderzeniem bocznym (LSP).

Należy zawsze upewnić się, że fotelik samochodowy nie zakleszcza się na żadnej powierzchni podczas zamykania drzwi pojazdu lub regulacji tylnego siedzenia.

Bagaż i wszelkie inne przedmioty znajdujące się w pojeździe muszą być zawsze odpowiednio zabezpieczone. W przeciwnym razie mogą one być rzucane po pojeździe, co może spowodować obrażenia śmiertelne.

Fotelika samochodowego nigdy nie wolno używać bez jego pokrowca. Należy upewnić się, że używane jest tylko oryginalne pokrycie fotelika CYBEX, ponieważ jest on ważnym elementem pozwalającym na prawidłowe funkcjonowanie fotelika.

Pod żadnym pozorem nie wolno zostawiać dziecka w pojeździe bez opieki.

Części niniejszego systemu przytrzymywania dziecka mogą nagrzewać się pod wpływem światła słonecznego i potencjalnie poparzyć skórę dziecka. Chroń dziecko i fotelik samochodowy przed bezpośrednim działaniem światła słonecznego.

Wypadek może spowodować uszkodzenie fotelika samochodowego, którego można nie rozpoznać gołym okiem. Po wypadku należy wymienić fotelik samochodowy. W razie wątpliwości należy skontaktować się ze sprzedawcą lub producentem.

Nie używać niniejszego fotelika samochodowego dłużej niż 8 lat. Fotelik samochodowy jest narażony na duże naprężenia w trakcie eksploatacji produktu, co prowadzi do zmian w jakości użytych materiałów wraz z upływem czasu.23

Elementy z tworzywa sztucznego można czyścić łagodnym środkiem czyszczącym i ciepłą wodą. Nigdy nie stosować silnych środków czyszczących ani wybielaczy!

W przypadku niektórych foteli pojazdów wykonanych z delikatnych materiałów, używanie fotelików samochodowych może pozostawiać ślady i/ lub spowodować odbarwienia. Aby temu zapobiec, można umieścić pod fotelikiem samochodowym koc, ręcznik lub podobną rzecz.

Komora baterii (1) Podstawa (2) Noga stabilizująca (3) Wkładka dla noworodka (4) Wskaźnik rozmiaru (5) Przyciski zwalniające ISOFIX (6) Ramiona blokujące ISOFIX (7) Punkty kotwiące mocowanie – ISOFIX(8) Wskaźnik ISOFIX (9) Przycisk regulacji nogi stabilizującej (10) Wskaźnik nogi stabilizującej (11) Wskaźnik blokady fotelika (12) Liniowa ochrona przy zderzeniu bocznym(LSP)(13) LSP Przycisk zwalniający (14) Dźwignia uwalniania fotelika (15) Pozycja parkowania nogi stabilizującej (16) Zagłówek (17) Uchwyt regulacji zagłówka (18) Uchwyt regulacji położenia (19) Dźwignia obracania fotelika (20) Kontrola kierunku jazdy (D.D.C.) (21) Wskaźnik kierunku jazdy (22) Przycisk regulacji pasa (23) Pas barkowy (24) Klamra pasa (25) Sprzączka (26) Pasy biodrowe (27) Centralny pas regulacyjny (28) Kieszeń na instrukcję obsługi (29)

PRAWIDŁOWA POZYCJA W POJEŹDZIE

To jest to ulepszony system przytrzymywania dziecka i-Size. Posiada homologację zgodnie z Regulaminem ONZ nr R129/03 na Base T / Base Z2, na użytkowanie w pozycjach siedzących w pojazdach kompatybilnych z i-Size, zgodnie ze wskazaniami producentów pojazdów w ich instrukcjach obsługi. Jeśli Twój pojazd nie ma miejsca siedzącego i-Size, sprawdź listę typów pojazdów. Najnowszą wersję listy typów pojazdów można uzyskać pod adresem www.cybex-online.com.

Jeśli fotelik samochodowy został kupiony z wkładką dla noworodka (4), będzie się ona znajdować w foteliku w momencie dostawy. Należy ją wyjąć, jeżeli dziecko ma więcej niż 60 cm wzrostu. Wskaźnik rozmiaru (5) pokazuje rozmiar, jaki dziecko musi osiągnąć, zanim będzie można zacząć używać fotelik przodem do kierunku jazdy. PRZYGOTOWANIE DO INSTALACJI PODSTAWY BASE T / BASE Z2 Przed pierwszym użyciem podstawy, należy usunąć plastikowy pasek z komory bateryjnej (1) na nodze stabilizującej. Podstawa Base (2) emituje ostrzegawczy sygnał dźwiękowy do momentu prawidłowego zamontowania. Jeśli noga stabilizująca (3) jest rozłożona i nie słychać sygnału dźwiękowego, koniecznie należy sprawdzić baterię. Aby sprawdzić baterię, można otworzyć komorę baterii (1) w tylnej części nogi stabilizującej za pomocą śrubokręta. Baterię można wymienić tylko na baterię typu CR2032.

Zawsze upewnij się, że...

• oparcia w pojeździe są zablokowane w pozycji pionowej;

• podczas instalacji fotelika samochodowego na przednim siedzeniu pasażera, fotel samochodowy ustawia się jak najdalej do tyłu.

Z fotelika można korzystać wyłącznie na siedzeniach skierowanych przodem do kierunku jazdy, wyposażonych w ISOFIX. Nie ma gwarancji, że wszystkie siedzące i odchylane pozycje mogą mieć zastosowanie we wszystkich zatwierdzonych pojazdach.24

Instalacja fotelika z podstawą Base T / Base Z2

1. Przytrzymaj przycisk kontroli kierunku jazdy (D.D.C.) (21) wciśnięty i upewnij

się, że podstawa jest dostosowana do fotelika ustawionego tyłem do kierunku jazdy przynajmniej do czasu, gdy dziecko osiągnie wzrost 76cm i wiek starszy niż 15miesięcy.

2. Rozłóż nogę stabilizującą (3) do momentu, aż zablokuje się w swoim położeniu

maksymalnie wysuniętym do przodu. Dźwiękowy sygnał ostrzegawczy będzie rozbrzmiewał do momentu prawidłowego zamontowania nogi stabilizującej.

3. Uwolnij przyciski zwalniające (6) ISOFIX, aby wydłużyć ramiona blokujące

Przyciski zwalniające ISOFIX można zwalniać niezależnie, umożliwiając tym samym niezależną regulację ramion blokujących ISOFIX.

4. Wypchnij z podstawy możliwie najdalej ramiona blokujące ISOFIX (7).

5. Umieść podstawę (2) na odpowiednim siedzeniu w pojeździe.

6. Wepchnij ramiona blokujące ISOFIX (7) w punkty kotwiące mocowanie

ISOFIX (8), aż usłyszysz „KLIKNIĘCIE”. Obydwa wskaźniki ISOFIX (9) zmieniają kolor z CZERWONEGO na ZIELONY.

7. Sprawdź, czy podstawa jest zabezpieczona, próbując wyciągnąć ją z punktów

kotwiących mocowanie ISOFIX (8).

8. Pchnij podstawę (2) w kierunku oparcia siedzenia pojazdu, aż do całkowitego

wyrównania z oparciem.

Przesuwanie bazy na boki również dociśnie ją do oparcia pojazdu.

9. Naciśnij przycisk regulacji nogi stabilizującej (10) i wysuń nogę, aż dotknie

10. Wyciągnij nogę stabilizującą (3) do następnej pozycji blokowania, aby

zapewnić optymalne przenoszenie siły.

11. Wskaźnik nogi stabilizującej (11) zmieni kolor na ZIELONY, gdy noga

stabilizująca będzie właściwie ustawiona na podłodze pojazdu i ucichnie dźwiękowy sygnał ostrzegawczy.

12. Umieść fotelik samochodowy na podstawie (2).

13. Upewnij się, że fotelik samochodowy został zablokowany w swoim miejscu, co

potwierdza słyszalne „KLIKNIĘCIE”.

14. Sprawdź czy wskaźnik blokowania fotelika (12) na podstawie ma kolor ZIELONY.

15. Aby uzyskać najlepszą ochronę, aktywuj liniową ochronę przy zderzeniu

bocznym (13) z boku fotelika samochodowego od strony drzwi pojazdu. W tym celu naciśnij przycisk zwalniający LSP (14).

Fotelik samochodowy można również używać bez LSP., jeżeli nie ma na to dość miejsca w pojeździe. W tym celu należy nacisnąć przycisk zwalniający LSP i jednocześnie odchylić LSP do tyłu

WYJMOWANIE Z POJAZDU

1. Aby wyjąć fotelik z podstawy (2) do góry dźwignię uwalniania fotelika (15).

2. Przechyl delikatnie fotelik i podnieś go z podstawy (2).

3. Odblokuj ramiona blokady ISOFIX (7) po obu stronach, wciskając przyciski

zwalniające ISOFIX (6) i jednocześnie odciągając je do tyłu.

4. Odciągnij podstawę Base (2) od punktów kotwiących mocowanie ISOFIX (8).

5. Wyjmij podstawę Base (2) i przesuń ramiona blokujące ISOFIX (7) całkowicie

z powrotem do ich pozycji transportowej.

6. Wsuń nogę stabilizującą (3) z powrotem do pierwotnej pozycji, a następnie

złóż ją w celu zaoszczędzenia miejsca.

7. Ważne jest, aby całkowicie złożyć nogę stabilizującą, żeby wyciszyć sygnał

dźwiękowy. Na spodzie podstawy wskazana jest pozycja transportowa nogi stabilizującej (16).

Regulowany zagłówek (17) można regulować za pomocą uchwytu regulacji (18) znajdującego się w tylnej części zagłówka (17). Regulując ustawienie zagłówka (17), upewnij się, że odstęp pomiędzy ramionami dziecka a zagłówkiem nie jest większy niż 2 cm (szerokość ok. 2 palców). FUNKCJA OBRACANIA Pociągnij za dźwignię obracania fotelika (20) w podstawie, aby go obrócić.

Zalecamy dezaktywację LSP. przed obracaniem fotelika. Przed rozpoczęciem podróży upewnij się, że fotelik jest prawidłowo zablokowany, a wskaźnik kierunku jazdy (22) ma kolor ZIELONY.

REGULACJA POZYCJI LEŻĄCEJ

Aby ustawić fotelik w pozycji odchylonej, naciśnij dźwignię regulacyjną pozycji (19) na przedniej części fotelika samochodowego.

Dla dzieci, które nie są jeszcze w stanie samodzielnie siedzieć w pozycji odchylonej, zalecamy stosowanie najbardziej płaskiej pozycji odchylonej.

Zawsze należy upewnić się, że fotelik samochodowy w sposób słyszalny zatrzaskuje się, przy ustawianiu go zarówno do użytkowania w pozycji odchylonej lub siedzącej.25

1. Obróć fotelik do pozycji wkładania dziecka.

2. Wciśnij przycisk regulacji pasa (23) i jednocześnie pociągnij pasy barkowe

(24), aby je zluzować.

3. Odepnij klamrę pasa (25), mocno przyciskając czerwony przycisk.

4. Można teraz przymocować sprzączki (26) do wskazanych miejsc na pokrowcu

za pomocą zintegrowanych magnesów.

5. Ułóż dziecko w foteliku samochodowym pośladkami do oparcia.

6. Umieść pasy brakowe (24) bezpośrednio nad barkami dziecka.

7. Ustaw razem zatrzaski klamr (26) i zablokuj je w klamrze pasa (25). Powinno

być słyszalne kliknięcie.

8. Jeżeli używasz fotelika z klipsem SensorSafe, pchnij klips, aż do słyszalnego

kliknięcia i przesuń zamknięty klips w kierunku klamry pasa (25).

9. Dociągnij pasy biodrowe (27), a następnie naciągnij główny pas regulacyjny

(28), aby dociągnąć pasy barkowe (24), aż będą przylegać do ciała dziecka.

Pasy bezpieczeństwa powinny być odpowiednio dopasowane, aby na żadnym z nich nie mogło powstać zagięcie.

10. Używając klipsa SensorSafe, umieść klips bezpośrednio pod poduszkami

11. Obróć fotelik do pozycji wybranej do podróży. Pozycja przodem do kierunku

jazdy jest dozwolona tylko dla dzieci powyżej 15miesiąca życia i o wzroście powyżej 76cm. ZDEJMOWANIE I PONOWNE ZAKŁADANIE POKROWCA FOTELA Pokrowiec fotela składa się z 4 części. Są one przymocowane do fotela w kilku miejscach. Po odpięciu można zdjąć poszczególne części pokrowca. Aby ponownie założyć pokrowiec, postępuj zgodnie z instrukcjami dotyczącymi zdejmowania w odwrotnej kolejności. Jeśli fotelik samochodowy został kupiony z wkładką dla noworodka (4), przed jej umyciem należy usunąć piankę. W tkaninie znajdują się otwory do tego celu.

Pokrowiec można prać tylko w temperaturze 30°C przy zastosowaniu programu prania delikatnego, w przeciwnym razie może dojść do odbarwienia tkaniny pokrowca. Pokrowiec należy prać osobno i nie suszyć w suszarce czy bezpośrednio na słońcu! GWARANCJA PRODUCENTA I PRZEPISY DOTYCZĄCE USUWANIA ODPADÓW CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Niemcy) udziela 3-letniej gwarancji na ten produkt. Gwarancja jest ważna w kraju, w którym niniejszy produkt został pierwotnie sprzedany klientowi przez sprzedawcę detalicznego. Treść gwarancji oraz wszystkie istotne informacje wymagane do dochodzenia gwarancji znajdują się na naszej stronie internetowej: go.cybex-online.com/manufacturer-warranty-car-seats. Jeśli w opisie artykułu znajduje się gwarancja, Twoje prawa wobec nas z tytułu wad pozostają nienaruszone. Należy przestrzegać przepisów dotyczących usuwania odpadów obowiązujących w danym kraju.26
