BRUKSANVISNING Sirona T i-Size CYBEX

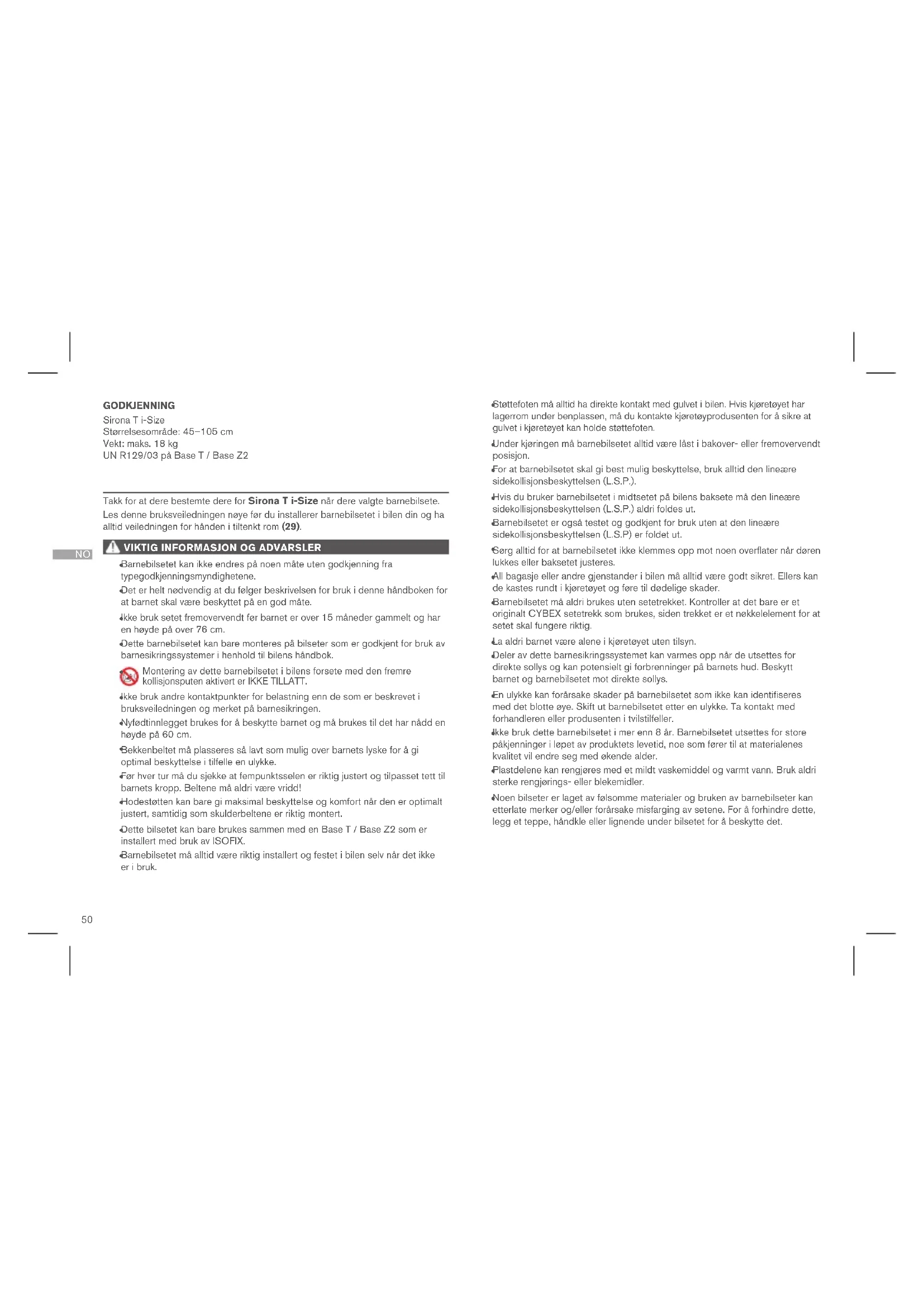

Takk for at dere bestemte dere for Sirona T i-Size når dere valgte barnebilsete. Les denne bruksveiledningen nøye før du installerer barnebilsetet i bilen din og ha alltid veiledningen for hånden i tiltenkt rom (29).

Barnebilsetet kan ikke endres på noen måte uten godkjenning fra typegodkjenningsmyndighetene.

Ikke bruk setet fremovervendt før barnet er over 15 måneder gammelt og har en høyde på over 76 cm.

Dette barnebilsetet kan bare monteres på bilseter som er godkjent for bruk av barnesikringssystemer i henhold til bilens håndbok.

Montering av dette barnebilsetet i bilens forsete med den fremre kollisjonsputen aktivert er IKKE TILLATT.

Nyfødtinnlegget brukes for å beskytte barnet og må brukes til det har nådd en høyde på 60 cm.

Bekkenbeltet må plasseres så lavt som mulig over barnets lyske for å gi optimal beskyttelse i tilfelle en ulykke.

Før hver tur må du sjekke at fempunktsselen er riktig justert og tilpasset tett til barnets kropp. Beltene må aldri være vridd!

Hodestøtten kan bare gi maksimal beskyttelse og komfort når den er optimalt justert, samtidig som skulderbeltene er riktig montert.

Dette bilsetet kan bare brukes sammen med en Base T / Base Z2 som er installert med bruk av ISOFIX.

Barnebilsetet må alltid være riktig installert og festet i bilen selv når det ikke er i bruk. GODKJENNING Sirona T i-Size Størrelsesområde: 45–105 cm Vekt: maks. 18 kg UN R129/03 på Base T / Base Z2

Støttefoten må alltid ha direkte kontakt med gulvet i bilen. Hvis kjøretøyet har lagerrom under benplassen, må du kontakte kjøretøyprodusenten for å sikre at gulvet i kjøretøyet kan holde støttefoten.

Under kjøringen må barnebilsetet alltid være låst i bakover- eller fremovervendt posisjon.

For at barnebilsetet skal gi best mulig beskyttelse, bruk alltid den lineære sidekollisjonsbeskyttelsen (L.S.P.).

Barnebilsetet er også testet og godkjent for bruk uten at den lineære sidekollisjonsbeskyttelsen (L.S.P) er foldet ut.

Sørg alltid for at barnebilsetet ikke klemmes opp mot noen overflater når døren lukkes eller baksetet justeres.

All bagasje eller andre gjenstander i bilen må alltid være godt sikret. Ellers kan de kastes rundt i kjøretøyet og føre til dødelige skader.

Barnebilsetet må aldri brukes uten setetrekket. Kontroller at det bare er et originalt CYBEX setetrekk som brukes, siden trekket er et nøkkelelement for at setet skal fungere riktig.

La aldri barnet være alene i kjøretøyet uten tilsyn.

Ikke bruk dette barnebilsetet i mer enn 8 år. Barnebilsetet utsettes for store påkjenninger i løpet av produktets levetid, noe som fører til at materialenes kvalitet vil endre seg med økende alder.

Plastdelene kan rengjøres med et mildt vaskemiddel og varmt vann. Bruk aldri sterke rengjørings- eller blekemidler.

Noen bilseter er laget av følsomme materialer og bruken av barnebilseter kan etterlate merker og/eller forårsake misfarging av setene. For å forhindre dette, legg et teppe, håndkle eller lignende under bilsetet for å beskytte det.51

PRODUKTETS DELER Batterirom (1) Base (2) Støttefot (3) Nyfødtinnlegg (4) Størrelsesindikator (5) ISOFIX-utløserknapper (6) ISOFIX-låsearmer (7) ISOFIX-festepunkter (8) ISOFIX-indikator (9) Justeringsknapp for støttefoten (10) Støttefotindikator (11) Setelåsindikator (12) Lineær sidekollisjonsbeskyttelse (L.S.P.)(13) L.S.P. Seteutløserknapp (14) Seteutløserhåndtak (15) Parkeringsposisjon for støttefot (16) Hodestøtte (17) Justeringshåndtak for hodestøtte (18) Posisjonsjusteringshåndtak (19) Setedreiingshåndtak (20) Kjøreretningskontroll (D.D.C) (21) Kjøreretningsindikator (22) Beltejusteringsknapp (23) Skulderbelte (24) Beltespenne (25) Låsetunge (26) Bekkenbelter (27) Midtre justeringsbelte (28) Oppbevaringslomme for bruksanvisning(29)

DEN RIKTIGE POSISJONEN I BILEN

Dette er et i-Size forbedret barnesikringssystem. Det er godkjent i henhold til FN-regulativ nr. R129/03 på Base T / Base Z2, for bruk på i-Size-kompatible seteplasser som angitt av kjøretøyprodusenter i brukerhåndboken for kjøretøyet. Dersom bilen ikke har en seteplass for i-Size, kan du sjekke den kjøretøytypelisten. Du kan få den siste oppdaterte versjonen av typelisten fra www.cybex-online.com.

Hvis du kjøpte setet med et nyfødtinnlegg (4), vil det allerede være plassert i bilsetet når du tar det ut av esken. Dette skal fjernes hvis barnet ditt er høyere enn 60 cm. Størrelsesindikatoren (5) viser størrelsen barnet må nå før det er tillatt å konvertere setet for fremovervendt bruk. FORBEREDELSE FOR Å MONTERE BASE T / BASE Z2 Før du bruker basen for første gang må plaststrimmelen fjernes fra batterirommet (1) på støttefoten. Basen (2) avgir et hørbart varselsignal inntil den er riktig montert. Sjekk batteriet hvis støttefoten (3) er foldet ut og det ikke høres noen lyd. Åpne batterirommet (1) på baksiden av støttefoten med en skrutrekker for å sjekke batteriet. Batteriet kan bare byttes ut med et batteri med størrelsen CR2032.

• ryggstøttene i bilen er låst i oppreist stilling.

Bilsetet er kun laget for fremovervendte bilseter som er utstyrt med ISOFIX. Det garanteres ikke at alle sitte- og liggestillinger kan brukes i alle godkjente kjoretoy.52

Installasjon av barnebilsetet med Base T / Base Z2

1. Hold kjøreretningskontrollknappen (DDC-knappen) -knappen (21) nederst og

sørg for at basen er justert for bakovervendte bilseter, i alle fall til barnet har nådd en høyde på 76 cm og er eldre enn 15 måneder.

2. Fold ut støttefoten (3) til den låses i den fremste stillingen. Det høres et

akustisk varselsignal helt til støttefoten er riktig plassert

3. Frigjør ISOFIX-utløserknappene (6) for å utvide ISOFIX-låsearmene (7).

Begge ISOFIX-utløserknappene kan løses ut uavhengig, og dermed kan ISOFIX-låsearmene justeres uavhengig av hverandre.

4. Skyv ISOFIX-låsearmene (7) ut av basen til de er i den lengste stillingen.

5. Plasser basen (2) på et passende sete i kjøretøyet.

6. Skyv ISOFIX-låsearmene (7) inn i ISOFIX-festepunktene (8) til disse låses

på plass med et hørbart "KLIKK". De to ISOFIX-indikatorene (9) vil bytte fra RØDT til GRØNT.

7. Sjekk at basen sitter på plass ved å prøve å trekke den ut av ISOFIX-

Å flytte basen fra side til side vil også støtte den opp mot kjøretøyets ryggstøtte.

9. Trykk inn justeringsknappen for støttefoten (10) og strekk ut foten til den

berører gulvet i kjøretøyet.

10. Trekk støttefoten (3) ut til neste låseposisjon for å sikre at kraftoverføringen blir

11. Støttefotindikatoren (11) skifter til GRØNN når støttefoten er riktig posisjonert

på gulvet i kjøretøyet. Det akustiske varselsignalet stopper.

15. For å oppnå best mulig beskyttelse, aktiver den lineære

sidekollisjonsbeskyttelsen (13) på den siden av bilsetet som vender mot bildøren. Dette gjøres ved å trykke på L.S.P-frigjøringsbryteren (14).

Barnebilsetet kan også brukes uten å bruke L.S.P., hvis det ikke er nok plass i bilen. Dette gjøres ved å trykke på L.S.P-frigjøringsbryteren og samtidig folde L.S.P tilbake

1. For å løsne barnebilsetet fra basen (2), trekk opp seteutløserknappen (15).

2. Vipp setet litt og løft det opp fra basen (2).

3. Løsne ISOFIX låsearmene (7) på begge sider ved å trykke inn ISOFIX

utløserknappene (6) og samtidig trekke armene tilbake.

4. Trekk basen (2) ut av ISOFIX-festepunktene (8).

5. Fjern basen (2) og skyv ISOFIX-låsearmene (7) helt tilbake inn i

transportposisjonene.

6. Skyv støttefoten (3) tilbake til den opprinnelige posisjonen og fold den inn for

7. Det er viktig å folde støttefoten helt inn slik at det akustiske varselet dempes.

Den justerbare hodestøtten (17) kan justeres ved å bruke justeringstasten (18) på baksiden av hodestøtten (17). Når du justerer hodestøtten (17) må du sørge for at det ikke er mer enn 2 cm (omkring 2 fingerbredder) mellom barnets skuldre og hodestøtten. DREIEFUNKSJON Trekk i setedreingshåndtaket (20) på basen for å dreie bilsetet.

For å justere setet til ønsket liggeposisjon, trykk på posisjonsjusteringshåndtaket (19) foran på barnebilsetet.

Vi anbefaler at du bruker den flateste tilbakelente stillingen for barn som ennå ikke er i stand til å sitte tilbakelent alene.

Pass alltid på at barnebilsetet klikker hørbart på plass når det justeres til enten tilbakelent eller sittende posisjon.53

1. Drei barnebilsetet til innsettingsposisjonen.

2. Trykk inn beltejusteringsknappen (23) og trekk i begge skulderbeltene (24)

samtidig for å løsne dem.

3. Løsne beltespennen (25) ved å trykke den røde knappen fast inn.

4. Låsetungene (26) kan nå festes til de angitte stedene på dekselet ved hjelp av

9. Stram bekkenbeltene (27) og trekk så i det midtre justeringsbeltet (28) for å

stramme skulderbeltene (24) til de ligger tett inn mot barnets kropp.

Selen skal monteres stramt nok til at det ikke er mulig å brette noen av stroppene.

10. Ved bruk av SensorSafe-klips, plasser den rett under skulderputene.

11. Drei setet til ønsket kjørestilling. Fremovervendt retning er kun tillatt for barn

som er mer enn 15 måneder og høyere enn 76 cm.

FJERNING OG PÅSETTING AV SETETREKKET

Barnebilsetetrekket består av 4 deler. Disse er festet til barnebilsetet på flere steder. Når de er løsnet kan de enkelte delene av trekket fjernes. For å sette trekkene på igjen, følg instruksene for fjerning i motsatt rekkefølge. Hvis setet ble kjøpt med nyfødtinnlegget (4), må skummet tas ut før det vaskes. Det finnes åpninger i stoffet for dette formålet.

Trekket kan bare vaskes ved 30 °C med et delikat vaskeprogram, for å unngå misfarging. Trekket skal vaskes separat fra annet tøy og ikke tørkes i tørketrommel eller direkte sollys!

PRODUSENTENS GARANTI OG AVHENDINGSREGLER

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Tyskland) gir deg 3 års garanti på dette produktet. Garantien gjelder i landet der dette produktet opprinnelig ble solgt av en forhandler til en kunde. Du finner all viktig informasjon om garantidekningen og hvordan søke om erstatning på vår hjemmeside: go.cybex-online.com/manufacturer-warranty-car-seats. Dine juridiske rettigheter vil fortsatt være upåvirket selv om det vises en garanti i beskrivelsen av artikkelen. Følg reglene for avfallshåndtering i landet ditt.54
