Pallas BFix - 汽车座椅 CYBEX - 免费用户手册

产品类型	儿童汽车安全座椅
品牌	Cybex
型号	Pallas B-Fix
重量组	第1组：9-18公斤，第2/3组：15-36公斤
推荐年龄段	约9个月至12岁
尺寸（约）	高度约65厘米，宽度约45厘米，深度约50厘米
重量（约）	约10公斤
车内固定方式	ISOFIX / Latch-Connect + 三点式安全带
第1组使用模式	带冲击防护板
第2/3组使用模式	无冲击防护板，使用车辆安全带
高度调节	头枕可连续调节（肩膀与头枕之间最多2厘米）
侧面防护	是，集成侧面碰撞防护
保护方式	冲击防护板（第1组）+ 优化安全带引导
认证	UN R44/04，通用和半通用
座椅套材质	可清洗织物，塑料部件
维护与清洁	座椅套可机洗，30°C，轻柔模式；不可烘干或直接日晒
塑料部件清洁	使用温和清洁剂和热水
最长使用寿命	11年（自生产日期起）
制造商保修	3年
附带配件	冲击防护板，安全带导向器，Latch-Connect
车辆兼容性	带三点式安全带和/或ISOFIX接口的座椅

常见问题 - Pallas BFix CYBEX

如何用ISOFIX安装Cybex Pallas B-Fix座椅？

拉长Latch-Connect带，将挂钩固定在ISOFIX锚点上，然后拉紧自由端。确保儿童座椅靠背完全贴合车辆座椅靠背。

如何调节Pallas B-Fix的头枕？

使用头枕后部的调节装置。调节至儿童肩膀与头枕之间不超过2厘米（两指宽）。

何时可以从第1组（带防护板）切换到第2/3组（无防护板）？

当儿童体重至少15公斤时可以切换，但建议将防护板保留至18公斤。切勿在15公斤之前取下防护板。

如何安装第1组（9-18公斤）的安全带？

将冲击防护板放在增高垫上。拉出车辆安全带，将其插入防护板的红色导向器中，锁紧安全带扣（听到咔嗒声），拉动肩带拉紧腰带，然后将肩带穿过防护板的安全带导向器。

如何安装第2/3组（15-36公斤）的安全带？

将车辆安全带绕过儿童。腰带必须穿过增高垫的红色导向器。拉动肩带收紧。将肩带穿过肩部导向器（i）。确保肩带位于锁骨上且不接触颈部。

可以在前排乘客座椅上使用此座椅吗？

可以，但仅限特殊情况，并始终遵循车辆制造商的建议。将前排座椅尽可能向后调。

如何清洁Cybex Pallas B-Fix的座椅套？

座椅套由四部分组成（头枕、靠背、增高垫、防护板）。可机洗，30°C，轻柔模式。不可烘干或直接日晒。切勿使用漂白剂或强效清洁剂。

此座椅有保修吗？

是的，Cybex对本产品提供3年保修。保修仅在购买国有效。更多信息请访问 go.cybex-online.com/manufacturer-warranty-car-seats。

可以在没有Latch-Connect系统的情况下使用座椅吗？

可以，座椅仅使用车辆的三点式安全带即可安装。Latch-Connect系统在不使用时可以存放在座椅下方。

发生事故后该怎么办？

事故可能会损坏座椅，即使没有明显迹象。事故后应更换儿童安全座椅。如有疑问，请联系经销商或制造商。

用户手册 Pallas BFix CYBEX

CYBEX Pallas B-Fix - 第 1 年龄

段，9-18千克

CYBEX Solution B-Fix - 第 2/3 年龄段，15-36 千克

建议约9个月大到12岁的儿童使用

感谢您在选择儿童座椅时决定使用 Pallas B-Fix。

在将该座椅安装到汽车中之前，请仔细阅读以下说明，并始终将本手册放在指定的用户指南储存盒(a)中。

重要信息

未经“类型批准机构”(Type Approval Authority)的批准，不得以任何方式修改或增加儿童座椅。

为了使您的孩子得到适当的保护，请务必按照本手册中的说明使用儿童座椅。

这种儿童座椅只能安装在根据汽车手册允许使用儿童保护系统的车辆座椅上。

仅适用于配有自动三点式安全带的车辆座椅，而且符合联合国第 16 号法规或类似标准。

请勿使用除本手册中所述且在儿童保护装置上标记的接触点以外的任何承重接触点。

此儿童座椅靠背的整个表面必须与车辆座椅靠背接触。

肩带必须向上，且向后倾斜。它决不能向前跑到车辆的上安全带点。

车辆安全带扣不得穿过座椅的安全带导槽。如果安全带鞭过长，则儿童座椅不适合在车辆的该位置使用。如有疑问，请联系儿童保护装置制造商。

三点式车辆安全带只能通过指定的路线。本手册详细介绍了安全带的路线，并在儿童座椅上用红色标记。

腰带必须尽可能低地穿过儿童的腹股沟，以便在发生事故时发挥最佳效果。每次使用前，确保自动三点式车辆安全带得到正确调整，并与儿童身体紧密贴合。切勿使安全带扭在一起！

只有经过优化调整的头枕才能为您的孩子提供最大程度的保护和舒适，同时确保可以顺畅地安装肩带。

在第 1 年龄段儿童中使用时，必须同时使用防碰撞装置。

即使不使用儿童座椅，也必须始终使用车内的车辆安全带将其正确固定。

关闭车门或调整后座时，务必确保儿童座椅不会卡住。

必须始终牢牢地固定好车内的行李或任何其他物品。否则，它们可能会被抛到车内，造成致命伤害。

如果没有座椅罩子，就不能使用儿童座椅。确保仅使用原装 CYBEX 座椅罩子，因为该座椅罩子是是座椅功能的关键元件。

切勿把您的孩子留在车内无人看管。

儿童保护系统的部件在阳光下会发热，可能会灼伤儿童的皮肤。保护您的孩子和儿童座椅免受阳光直射。

事故可能会对儿童座椅造成肉眼无法识别的损坏。发生事故后请更换儿童座椅。如有疑问，请咨询您的经销商或制造商。

请勿使用此儿童座椅超过 11 年。此儿童座椅在其产品使用寿命期间会受到高应力的影响，这会导致材料质量随着使用年限的增加而发生变化。

可以用温和的清洁剂和温水清洁塑料零件。切勿使用刺激性的清洁剂或漂白剂！

有些汽车座椅是由敏感材料制成的。使用儿童座椅可能会留下痕迹和/或导致变色。为了防止这种情况，您可以在儿童座椅下面放一条毯子、毛巾或类似的东西来保护车辆座椅。

产品零件

(a)	用户指南储存盒	(h)	腰带导槽(第2/3年龄段
(b)	靠背	(i)	肩带导槽
(c)	可调节头枕	(j)	侧面碰撞保护装置
(d)	头枕高度调节器	(k)	闩锁连接钩
(e)	加高器	(l)	闩锁调节器
(f)	防碰撞装置	(m)	ISOFIX 固定点
(g)	安全带导槽(第1年龄段)

初始组装

通过钩住加高器轴上的导向凸耳,将靠背(b)连接到加高器(e)。然后将靠背(b)向前折叠。将防碰撞装置(f)放置在加高器(e)上。

车辆中的正确位置

带储存式闩锁连接系统的儿童座椅可用于配备车辆手册中批准的“通用”自动三点式安全带的所有车辆座椅。

通过闩锁连接系统与汽车相连的保护系统获得“半通用”认证。因此，闩锁连接系统只能用于某些车辆。如需了解经认可的车辆，请参阅随附的车辆类型列表。您可以从www.cybex-online.com上获取最新版车辆类型列表。如果儿童身高超过135厘米，Pallas B-Fix与您的车辆之间的兼容性可能会降低。请查看车辆类型列表，检查儿童座椅是否可以在所有头枕位置不受限制地使用。在特殊情况下，车内儿童座椅也可在前排乘客座椅上使用。始终遵守车辆制造商的建议。

在车辆中安装儿童座椅

1. 始终确保...

·将车辆中的椅背锁定在垂直位置。

·在前排乘客座椅上安装儿童座椅时,应将车辆座椅尽可能向后调节,且不影响安全带的布置。

2. 使用闩锁调节器 (l) 拉紧闩锁连接系统的皮带。

3. 将闩锁连接钩 (k) 挂接到 ISOFIX 固定点 (m)。

4. 拉动调节器上的皮带,直到正确调节儿童座椅的位置,从而拧紧闩锁连接系统。

5. 确保儿童座椅靠背 (b) 的整个表面紧贴车辆座椅靠背。

如果车辆座椅的头枕挡在路上，则将其向上拉至最大程度，或将其完全拆下（后向车辆座椅除外）。

1. 努力将儿童座椅从 ISOFIX 固定点 (m) 拉出，以确保其安放牢固。
2. 如果是在不带闩锁连接系统的情况下使用儿童座椅，可将闩锁连接系统存放在座椅底部。
   使用闩锁连接系统，您可以将 CYBEX Pallas B-fix 固定到车辆上，从而提高您孩子的安全性。儿童仍然需要使用您的车辆的三点式安全带以及适用于第 1 年龄段的防碰撞装置缚紧。

从车辆上拆下儿童座椅

请按与执行安装步骤时相反的顺序执行拆卸操作。

1. 使用闩锁调节器 (I) 松开拉紧的皮带。
2. 断开两侧的闩锁连接钩 (k)。
3. 卸下儿童座椅。
4. 您可以将闩锁连接系统存放在儿童座椅的加高器中。

调节头枕

头枕(c)可通过头枕(c)背面的头枕高度调节器(d)进行调节。调节头枕,使儿童肩部和头枕(c)之间最多保留2厘米(约2指宽)。

当座椅安装在车内时，头枕的高度仍然可以调节。

正确的安装模式

	第1年龄段9-18千克	第2/3年龄段15-36千克
安装模式 带防碰撞装置	不带防碰撞装置
安装

在使用防碰撞装置的情况下缚紧儿童 - 第 1 年龄段 (9-18 千克)

1. 插入防碰撞装置 (f)。防碰撞装置 (f) 的侧翼正好安装在扶手和加高器座面之间。
2. 拉出车辆安全带的整个长度。
3. 将安全腰带放在防碰撞装置 (g) 上指定的红色安全带路线上。

4. 将车辆安全带锁入安全带扣。必须听到“咔嗒”一声将其锁定到位。

5. 通过向后拉肩带来收紧腰带。

6. 将与腰带平行的肩带重新送入安全带路线 (g) 中，并拉紧肩带。确保安全带的两个部分都覆盖了安全带路线 (g) 中防碰撞装置 (f) 的整个宽度。
7. 将肩带紧紧地送入防碰撞装置的安全带路线(g)，直到其卡在安全带导槽内。
8. 将肩带放在头枕 (c) 和靠背 (b) 之间。肩带无需穿过肩带导槽 (i)。

从第1年龄段切换到第2/3年龄段

一旦您的孩子体重达到 18 千克，请卸下防碰撞装置 (f)。

请注意，如果您的孩子体重低于 15 千克，则不允许从第 1 年龄段切换到第 2/3 年龄段。将防碰撞装置放在安全可靠的地方。

在不使用防碰撞装置的情况下缚紧儿童 - 第 2/3 年龄段（15-36 千克）

1. 将车辆安全带绕过您的孩子，并将安全带舌片插入安全带扣中。必须听到“咔嗒”声将其锁定到位。
2. 将安全腰带放在儿童座椅的红色安全腰带导槽 (h) 中。
3. 拉动肩带以收紧腰带。
4. 在儿童座椅靠近安全带扣的一侧，肩带和腰带必须一起插入腰带导槽 (h) 中。
5. 将肩带穿过肩带导槽 (i) 直到它位于肩带导槽内。
6. 确保肩带穿过儿童的锁骨，不要碰到儿童的脖子。如有必要，调节头枕 (c) 的高度以改变安全带的位置。

拆卸和重新安装座椅罩子

儿童座椅罩子由四个部分（头枕、靠背、加高器和防碰撞装置）组成。它们通过按扣固定在多个位置。松开所有按扣后，即可拆下罩子的各个部分。 要重新将罩子安装回座椅上，请按照拆卸步骤的相反顺序执行操作。

罩子只能在 30^ C 下用精细的洗涤程序洗涤，否则可能会导致罩子织物变色。请与其他衣物分开清洗，不要在烘干机或阳光直射下烘干！

制造商保修和处置规定

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Germany) 为您提供 3 年保修。保修在零售商最初向客户出售该产品的国家/地区有效。我们的主页 (go.cybex-online.com/manufacturer-warranty-car-seats) 上提供了保修内容和请求保修时所需提供的所有基本信息。如果产品说明中显示了保修，则您对我们的缺陷享有的法律权利将不受影响。 请遵守您所在国家/地区的废物处理规定。

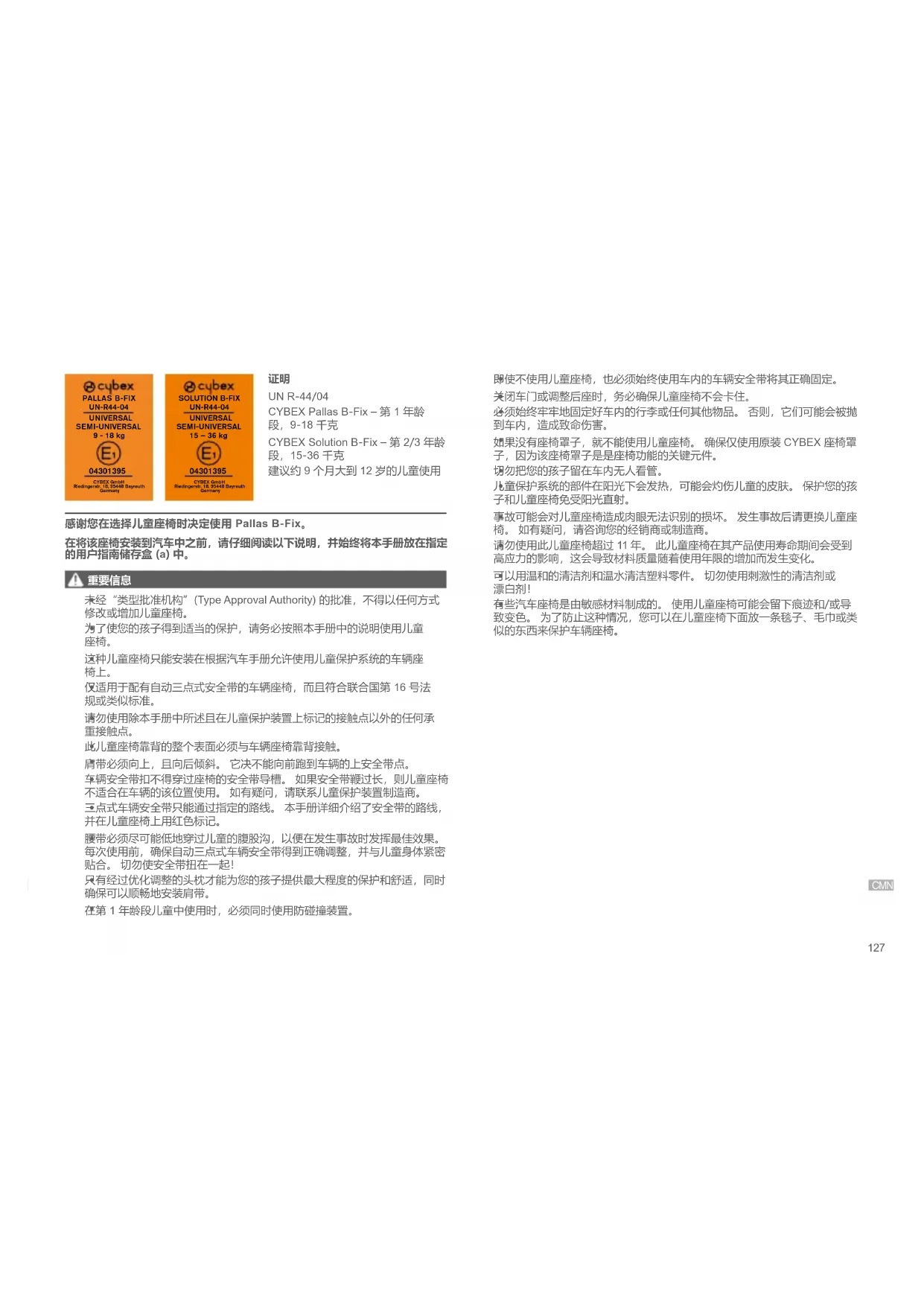

CYBEX PALLAS B-FIX UN-R44-04 UNIVERSAL SEMI-UNIVERSAL 9 - 18 kg E1 04301395 CYBEX GmbH Holdingen: 18, 29448 Bayrauth Ocimality

證明

UN R-44/04

CYBEX Pallas B-Fix - 第 1 年龄

段·9-18千克

CYBEX Solution B-Fix - 第 2/3 年齡段 · 15-36 千克

建議約9個月大到12歲的兒童使用

感謝您在選擇兒童座椅時決定使用 Pallas B-Fix。

在將該座椅安裝到汽車中之前，請仔細閱讀以下說明，並始終將本手冊放在指定的使用者指南儲存盒 (a) 中。

重要資訊

未經“類型批准機構”(Type Approval Authority)的批准，不得以任何方式修改或增加兒童座椅。

為了使您的孩子得到適當的保護，請務必按照本手冊中的說明使用兒童座椅。

這種兒童座椅只能安裝在根據汽車手冊允許使用兒童保護系統的車輛座椅上。

僅適用於配有自動三點式安全帶的車輛座椅，而且符合聯合國第16號法規或類似標準。

請勿使用除本手冊中所述且在兒童保護裝置上標記的接觸點以外的任何承重接觸點。

此兒童座椅靠背的整個表面必須與車輛座椅靠背接觸。

膺帶必須向上，且向後傾斜。它決不能向前跑到車輛的上安全帶點。

車輛安全帶扣不得穿過座椅的安全帶導槽。如果安全帶鞭過長，則兒童座椅不適合在車輛的該位置使用。如有疑問，請聯繫兒童保護裝置製造商。

- 點式車輛安全帶只能通過指定的路線。本手冊詳細介紹了安全帶的路線，並在兒童座椅上用紅色標記。

腰帶必須盡可能低地穿過兒童的腹股溝，以便在發生事故時發揮最佳效果。每次使用前，確保自動三點式車輛安全帶得到正確調整，並與兒童身體緊密貼合。切勿使安全帶扭在一起！

只有經過優化調整的頭枕才能為您的孩子提供最大程度的保護和舒適，同時確保可以順暢地安裝肩帶。

在第 1 年齡段兒童中使用時，必須同時使用防碰撞裝置。

即使不使用兒童座椅，也必須始終使用車內的車輛安全帶將其正確固定。

關閉車門或調整後座時，務必確保兒童座椅不會卡住。

必須始終牢牢地固定好車內的行李或任何其他物品。否則，它們可能會被拋到車內，造成致命傷害。

如果沒有座椅罩子，就不能使用兒童座椅。確保僅使用原裝 CYBEX 座椅罩子，因為該座椅罩子是是座椅功能的關鍵元件。

切勿把您的孩子留在車內無人看管。

兒童保護系統的部件在陽光下會發熱，可能會灼傷兒童的皮膚。保護您的孩子和兒童座椅免受陽光直射。

事故可能會對兒童座椅造成肉眼無法識別的損壞。發生事故後請更換兒童座椅。如有疑問，請諮詢您的經銷商或製造商。

請勿使用此兒童座椅超過 11 年。此兒童座椅在其產品使用壽命期間會受到高應力的影響，這會導致材料品質隨著使用年限的增加而發生變化。

可以用溫和的清潔劑和溫水清潔塑膠零件。切勿使用刺激性的清潔劑或漂白劑！

有些汽車座椅是由敏感材料製成的。使用兒童座椅可能會留下痕跡和/或導致變色。為了防止這種情況，您可以在兒童座椅下面放一條毯子、毛巾或類似的東西來保護車輛座椅。

產品零件

(a)	使用者指南儲存盒	(h)	腰帶導槽(第2/3年齡段)
(b)	靠背	(i)	肩帶導槽
(c)	可調節頭枕	(j)	側面碰撞保護裝置
(d)	頭枕高度調節器	(k)	門鎖連接鉤
(e)	加高器	(l)	門鎖調節器
(f)	防碰撞裝置	(m)	ISOFIX固定點
(g)	安全帶導槽(第1年齡段)

初始組裝

通過鉤住加高器軸上的導向凸耳,將靠背(b)連接到加高器(e)。然後將靠背(b)向前折疊。將防碰撞裝置(f)放置在加高器(e)上。

車輛中的正確位置

帶門鎖連接系統的兒童座椅可用于配備車輛手冊中批准的“通用”自動三點式安全帶的所有車輛座椅。

通過問鎖連接系統與汽車相連的保護系統獲得“半通用”認證。因此，問鎖連接系統只能用於某些車輛。如需瞭解經認可的車輛，請參閱隨附的車輛類型列表。您可以從www.cybex-online.com上獲取最新版車輛類型列表。如果兒童身高超過135釐米，Pallas B-Fix與您的車輛之間的相容性可能會降低。請查看車輛類型列表，檢查兒童座椅是否可以在所有頭枕位置不受限制地使用。在特殊情況下，車內兒童座椅也可在前排乘客座椅上使用。始終遵守車輛製造商的建議。

在車輛中安裝兒童座椅

1. 始終確保...

• 將車輛中的椅背鎖定在垂直位置。

• 在前排乘客座椅上安裝兒童座椅時,應將車輛座椅盡可能向後調節,且不影響安全帶的佈置。

2. 使用門鎖調節器 (l) 拉緊門鎖連接系統的皮帶。

3. 將門鎖連接鉤 (k) 掛接到 ISOFIX 固定點 (m)。

4. 拉動調節器上的皮帶,直到正確調節兒童座椅的位置,從而擰緊門鎖連接系統。

5. 確保兒童座椅靠背 (b) 的整個表面緊貼車輛座椅靠背。

如果車輛座椅的頭枕擋在路上，則將其向上拉至最大程度，或將其完全拆下（後向車輛座椅除外）。

1. 努力將兒童座椅從 ISOFIX 固定點 (m) 拉出，以確保其安放牢固。
2. 如果是在不帶門鎖連接系統的情況下使用兒童座椅，可將門鎖連接系統存放在座椅底部。

使用門鎖連接系統，您可以將 CYBEX Pallas B-fix 固定到車輛上，從而提高您孩子的安全性。兒童仍然需要使用您的車輛的三點式安全帶以及適用於第 1 年齡段的防碰撞裝置縛緊。

從車輛上拆下兒童座椅

請按與執行安裝步驟時相反的循序執行拆卸操作。

1. 使用閃鎖調節器 (I) 鬆開拉緊的皮帶。
2. 斷開兩側的門鎖連接鉤 (k)。
3. 卸下兒童座椅
4. 您可以將問鎖連接系統存放在兒童座椅的加高器中。

調節頭枕

頭枕(c)可通過頭枕(c)背面的頭枕高度調節器(d)進行調節。調節頭枕,使兒童局部和頭枕(c)之間最多保留2釐米(約2指寬)。

當座椅安裝在車內時，頭枕的高度仍然可以調節。

正確的安裝模式

	第1年齡段9-18千克		第2/3年齡段15-36千克
安裝模式帶防碰撞裝置	不帶防碰撞裝置
安裝

在使用防碰撞装置的情況下縛緊兒童 - 第 1 年齡段（9-18 千克）

1. 插入防碰撞装置 (f)。防碰撞装置 (f) 的側翼正好安裝在扶手和加高器座面之間。
2. 拉出車輛安全帶的整個長度。
3. 將安全腰帶放在防碰撞裝置 (g) 上指定的紅色安全帶路線上。

4. 將車輛安全帶鎖入安全帶扣。必須聽到“咔噠”一聲將其鎖定到位。

5. 通過向後拉肩帶來收緊腰帶。

6. 將與腰帶平行的肩帶重新送入安全帶路線 (g) 中，並拉緊肩帶。確保安全帶的兩個部分都覆蓋了安全帶路線 (g) 中防碰撞裝置 (f) 的整個寬度。
7. 將肩帶緊緊地送入防碰撞裝置的安全帶路線 (g)，直到其卡在安全帶導槽內。
8. 將肩帶放在頭枕 (c) 和靠背 (b) 之間。肩帶無需穿過肩帶導槽 (i)

從第1年龄段切換到第2/3年龄段

一旦您的孩子體重達到 18 千克，請卸下防碰撞裝置 (f)。

請注意，如果您的孩子體重低於 15 千克，則不允許從第 1 年齡段切換到第 2/3 年齡段。將防碰撞裝置放在安全可靠的地方。

在不使用防碰撞装置的情況下縛緊兒童 - 第 2/3 年齡段（15-36 千克）

1. 將車輛安全帶繞過您的孩子，並將安全帶舌片插入安全帶扣中。必須聽到“咔嚏”聲將其鎖定到位。
2. 將安全腰带放在兒童座椅的紅色安全腰帶導槽 (h) 中。
3. 拉動肩帶以收緊腰帶。
4. 在兒童座椅靠近安全帶扣的一側，肩帶和腰帶必須一起插入腰帶導槽 (h)
5. 將肩帶穿過肩帶導槽 (i) 直到它位於肩帶導槽內。
6. 確保肩带穿過兒童的鎖骨，不要碰到兒童的脖子。如有必要，調節頭枕 (c) 的高度以改變安全帶的位置。

拆卸和重新安装座椅罩子

兒童座椅罩子由四個部分（頭枕、靠背、加高器和防碰撞裝置）組成。它們通過按扣固定在多個位置。鬆開所有按扣後，即可拆下罩子的各個部分。要重新將罩子安裝回座椅上，請按照拆卸步驟的相反循序執行操作。

罩子只能在 30^ C 下用精細的洗滌程式洗滌，否則可能會導致罩子織物變色。請與其他衣物分開清洗，不要在烘乾機或陽光直射下烘乾！

製造商保修和處置規定

CYBEX GmbH (Riedingersstr. 18, 95448 Bayreuth, Germany) 為您提供 3 年保修。保修在零售商最初向客戶出售該產品的國家/地區有效。我們的主頁 (go.cybex-online.com/manufacturer-warranty-car-seats) 上提供了保修內容和請求保修時所需提供的所有基本資訊。如果產品說明中顯示了保修，則您對我們的缺陷享有的法律權利將不受影響。 請遵守您所在國家/地區的廢物處理規定。

cybex PALLAS B-FIX UN-R44-04 UNIVERSAL SEMI-UNIVERSAL 9 - 18 kg E1 04301395 CYBEX GmbH Miedingen: 18, 25448 Bayreuth Germany

認証

UN R-44/04
