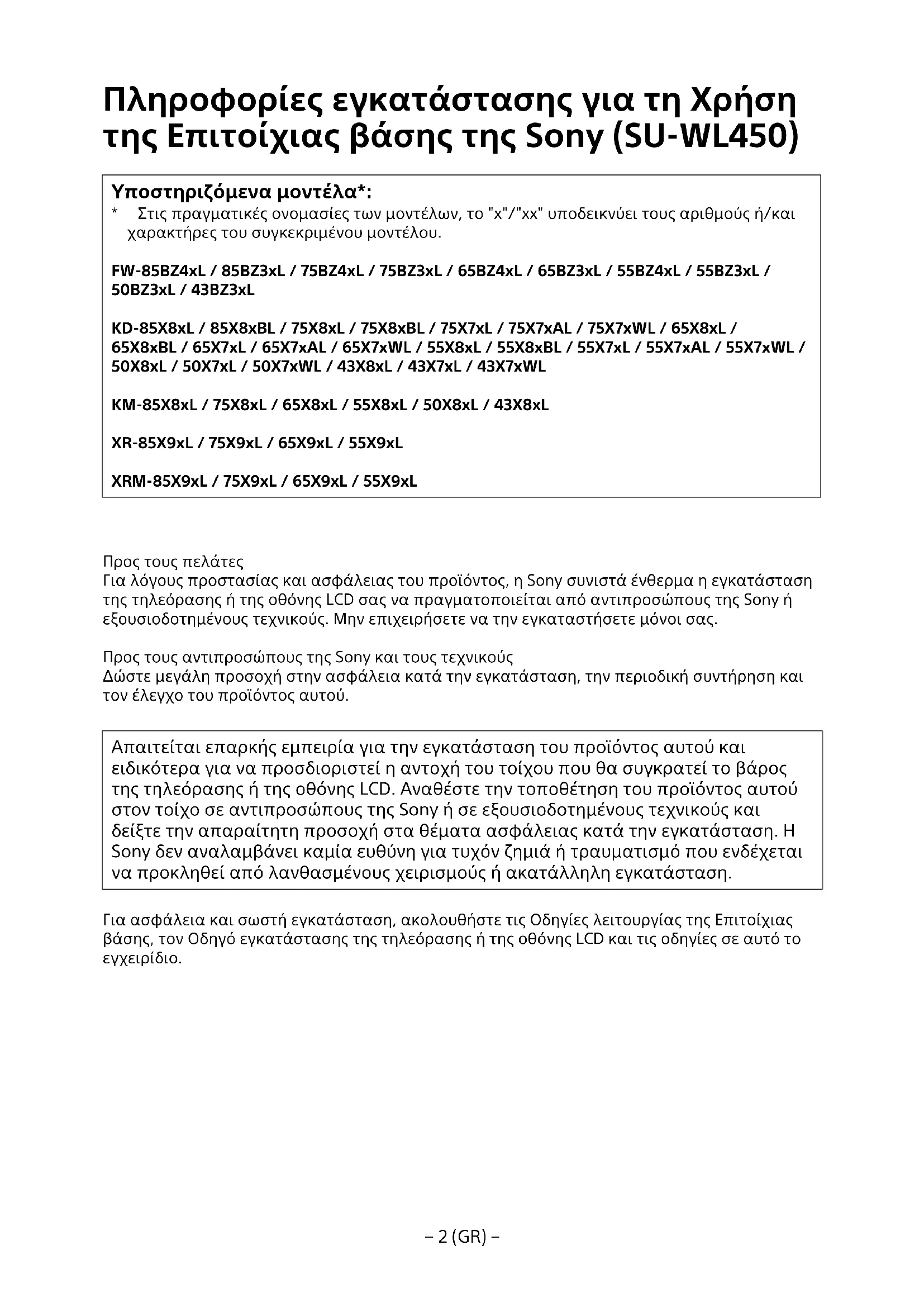

Πληροφορίες εγκατάστασης για τη Χρήση της Επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα\*:

* Στις πραγματικές ονομασίες των μοντέλων, το "x"/"xx" υποδεικνύει τους αριθμούς ή/και χαρακτήρες του συγκεκριμένου μοντέλου.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά ένθερμα η εγκατάσταση της τηλεόρασης ή της οθόνης LCD σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιοριστεί η αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης ή της οθόνης LCD. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή σε εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Για ασφάλεια και σωστή εγκατάσταση, ακολουθήστε τις Οδηγίες λειτουργίας της Επιτοίχιας βάσης, τον Οδηγό εγκατάστασης της τηλεόρασης ή της οθόνης LCD και τις οδηγίες σε αυτό το εγχειρίδιο.

Επιτοίχια Βάση

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Εγκατάσταση της τηλεόρασης ή της οθόνης LCD στον τοίχο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΑΠΑΙΤΕΙΤΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΟ ΕΙΔΙΚΟ

Το προϊόν αυτό θα πρέπει να τοποθετείται μόνο από ειδικό εγκατάστασης, ο οποίος θα είναι κατάλληλα καταρτισμένος ώστε να υπολογίσει την αντοχή του τοίχου, προκειμένου να δεχθεί το βάρος της τηλεόρασης ή της οθόνης LCD. Αν δεν στερεωθεί κατάλληλα κατά την εγκατάσταση, η τηλεόραση ή η οθόνη LCD μπορεί να πέσει και να προκαλέσει σοβαρό τραυματισμό. Η Sony δεν φέρει καμία ευθύνη για τυχόν υλική ζημιά ή τραυματισμό που θα προκληθεί από λάθος χειρισμό ή ακατάλληλη εγκατάσταση, ή λόγω εγκατάσταση οποιουδήποτε άλλου εκτός από το καθορισμένο προϊόν. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε τις εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Στο παρόν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Αποτελεί δική σας ευθύνη να διαβάσετε, να κατανοήσετε πλήρως και να ακολουθήσετε όλες τις οδηγίες που δίνονται σε αυτό το εγχειρίδιο οδηγιών. Σε αντίθετη περίπτωση, μπορεί να προκληθεί σοβαρός τραυματισμός ή υλική ζημιά και η εγγύηση να καταστεί άκυρη. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνετε τις προφυλάξεις ασφάλειας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης ή οθόνης LCD. Για τις τηλεοράσεις ή τις οθόνες LCD, ανατρέξτε στον Οδηγό αναφοράς τους, προκειμένου να επαληθεύσετε εάν μπορείτε να χρησμοποιήσετε την Επιτοίχια βάση.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της εγκατάστασης.

Εάν η Επιτοίχια βάση ή η τηλεόραση ή η οθόνη LCD δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση θα εκτελεστεί από εξουσιοδοτημένους τεχνικούς.

• Η τηλεόραση ή η οθόνη LCD ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως μώλωπες ή κατάγματα.
• Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την Επιτοίχια βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κατακόρυφος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει σε βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης ή της οθόνης LCD. (Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασης ή της οθόνης LCD σας σχετικά με το βάρος της.)
• Εάν η Επιτοίχια βάση δεν στερεωθεί σταθερά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

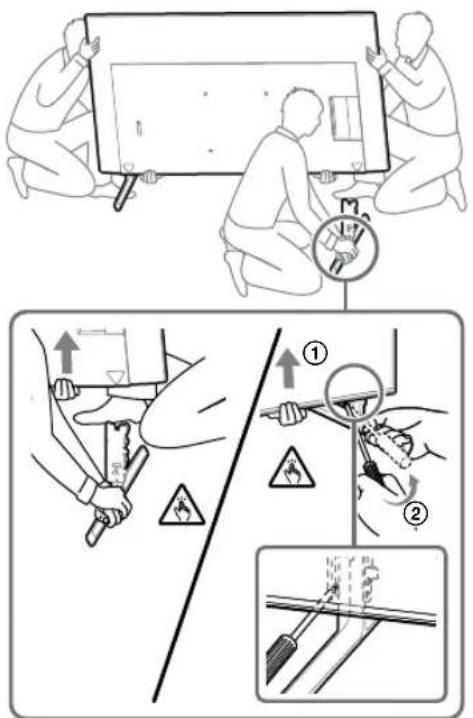

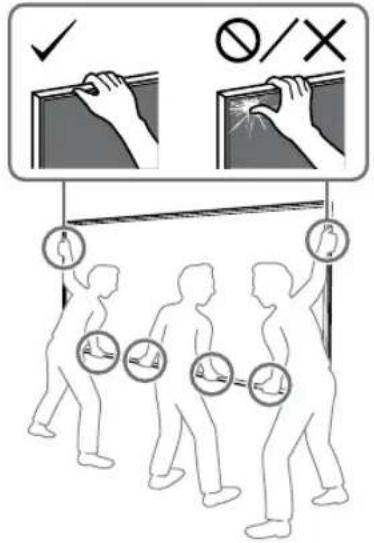

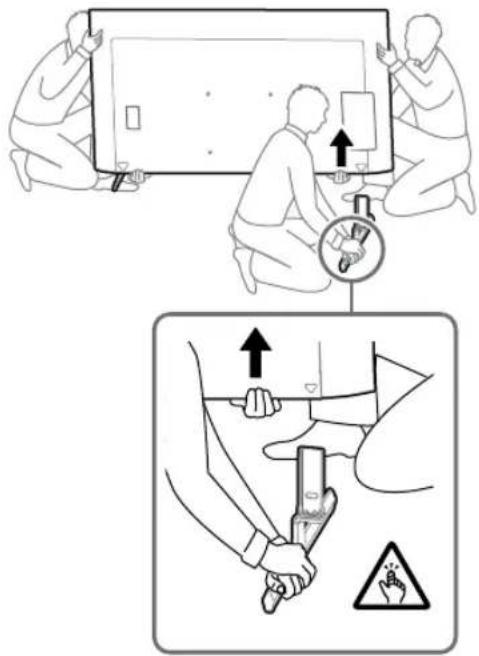

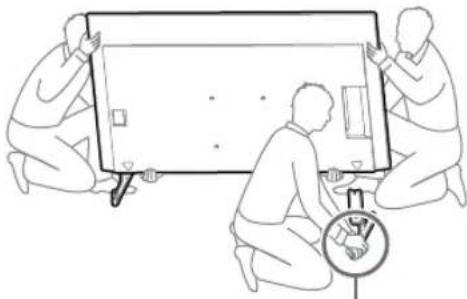

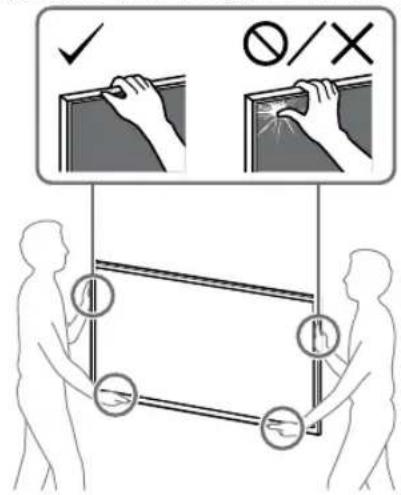

Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης ή της οθόνης LCD σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης ή της οθόνης LCD πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές. Για τη μεταφορά μιας μεγάλης τηλεόρασης ή οθόνης LCD απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις ή οθόνες LCD 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης ή οθόνης LCD απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα νια τηλεοράσεις ή οθόνες LCD 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

Μην αφαιρείτε βίδες κλπ. μετά την τοποθέτηση της τηλεόρασης ή της οθόνης LCD.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης ή της οθόνης LCD με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τροποποιείτε τα εξαρτήματα της Επιτοίχιας Βάσης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τοποθετείτε συσκευές διαφορετικές από τις καθορισμένες.

Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί πτώση ή θραύση της συσκευής με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τοποθετείτε στην Επιτοίχια βάση άλλα φορτία εκτός από την τηλεόραση ή την οθόνη LCD.

Μην κινείτε την τηλεόραση ή την οθόνη LCD προς τα αριστερά/ δεξιά ή προς τα πάνω/ κάτω.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης ή της οθόνης LCD με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση ή την οθόνη LCD.

Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση ή την οθόνη LCD, καθώς ενδέχεται να προκληθεί πτώση της με συνέπεια σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

- Φροντίστε να αποθηκεύσετε τα εξαρτήματα που δεν χρησιμοποιούνται σε ασφαλές μέρος για μελλοντική χρήση. Κρατήστε τα μακριά από παιδιά.

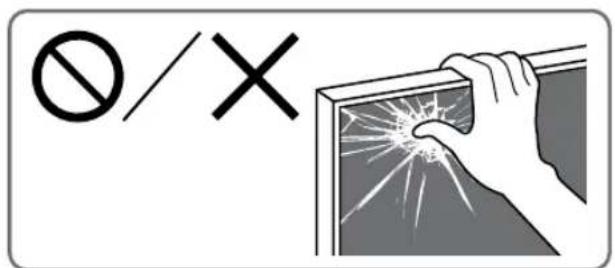

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.

Μην ασκείτε υπερβολική δύναμη στην επάνω πλευρά της τηλεόρασης ή της οθόνης LCD. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης ή της οθόνης LCD με συνέπεια τραυματισμούς ή υλικές ζημιές.

Προφυλάξεις

• Εάν η τηλεόραση ή η οθόνη LCD παραμείνει συνδεδεμένη στην Επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ή την οθόνη LCD ενδέχεται να ξεθωριάσει ή η ταπέτσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου.
- Εάν η Επιτοίχια βάση αφαιρεθεί αφού εγκατασταθεί στον τοίχο, θα παραμείνουν οι οπές των βιδών.
- Μην χρησιμοποιείτε την Επιτοίχια βάση σε σημεία που υπόκεινται σε μηχανικούς κραδασμούς.

Εγκατάσταση της Επιτοίχιας Βάσης

Προς τους αντιπροσώπους της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι ακόλουθες οδηγίες αφορούν μόνον τους αντιπροσώπους της Sony. Διαβάστε τις προφυλάξεις ασφάλειας που περιγράφονται παραπάνω και τηρήστε τα μέτρα ασφάλειας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης ή της οθόνης LCD θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολόνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης ή της οθόνης LCD θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή σε πλευρά της τηλεόρασης ή της οθόνης LCD η οποία προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση ή την οθόνη LCD επάνω ή κάτω από συσκευές κλιματισμού.

Εάν η τηλεόραση ή η οθόνη LCD παραμείνει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία της τηλεόρασης ή της οθόνης LCD.

Εγκαταστήστε την Επιτοίχια βάση σταθερά στον τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Σε περίπτωση μερικής ή πλήρους χαλάρωσης των βιδών, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με το υλικό κατασκευής του τοίχου και εγκαταστήστε τη μονάδα με ασφάλεια χρησιμοποιώντας τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm (ή ισοδύναμες).

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης ή της οθόνης LCD με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση ή στην οθόνη LCD.

Συναρμολογήστε σωστά τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Σε περίπτωση μερικής ή πλήρους χαλάρωσης της σύσφιξης σε κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης ή της οθόνης LCD με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση ή στην οθόνη LCD.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης ή της οθόνης LCD με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση ή στην οθόνη LCD.

Μην υποβάλλετε την τηλεόραση ή την οθόνη LCD σε κραδασμούς κατά την τοποθέτηση της.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση και θραύση της τηλεόρασης ή της οθόνης LCD. Επίσης, υπάρχει πιθανότητα τραυματισμού.

Τοποθετήστε την τηλεόραση ή την οθόνη LCD σε τοίχο ο οποίος είναι κατακόρυφος προς το δάπεδο και επίπεδος.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης ή της οθόνης LCD με συνέπεια τραυματισμούς.

Αφού τοποθετήσετε σωστά την τηλεόραση ή την οθόνη LCD, ασφαλίστε κατάλληλα τα καλώδια.

Εάν άτομα ή αντικείμενα μπερδευτούν στα καλώδια, ενδέχεται να προκληθούν τραυματισμοί ή ζημιά στην τηλεόραση ή στην οθόνη LCD.

Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συμπιέζεται ανάμεσα στην συσκευή και στον τοίχο ή λυγίσει ή στρεβλωθεί λόγω άσκησης πίεσης, υπάρχει κίνδυνος έκθεσης των εσωτερικών αγωγών των καλωδίων με συνέπεια βραχυκύκλωμα ή διακοπή ηλεκτρικού ρεύματος. Αυτό ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

Οι βίδες που απαιτούνται για τη στερέωση της Επιτοίχιας Βάσης στον τοίχο δεν παρέχονται.

Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και τη δομή του τοίχου.

Πριν ξεκινήσετε

- Οι εικόνες της τηλεόρασης ή της οθόνης LCD που εμφανίζονται σε αυτό το εγχειρίδιο είναι παραδείγματα που χρησιμοποιούνται για την παροχή σαφών επεξηγήσεων για τις λειτουργίες. Για αυτόν τον λόγο, οι εικόνες ενδέχεται να εμφανίζονται διαφορετικές από την πραγματική σας τηλεόραση ή οθόνη LCD.

Από τι υλικό είναι κατασκευασμένος ο τοίχος σας;

Αρχικά ελέγξτε τον τύπο του τοίχου για την εγκατάσταση της τηλεόρασης ή της οθόνης LCD.

Γυψοσανίδα με καρφιά

Προφυλάξεις

• Μέγιστο πάχος γυψοσανίδας: 16 mm.
• Βεβαιωθείτε ότι το μέγεθος του εσωτερικού ξύλινου καρφιού είναι 51 mm × 102 mm τουλάχιστον για τα κοινά ή 38 mm × 89 mm για τα καρφιά ονομαστικών διαστάσεων.

Συμπαγές τσιμέντο ή τσιμεντόλιθοι

Προφυλάξεις

• Τοποθετήστε την Επιτοίχια Βάση απευθείας στον τοίχο από συμπαγές μπετόν.
• Βεβαιωθείτε ότι το πάχος του τοίχου από συμπαγές μπετόν είναι 203 mm τουλάχιστον.
• Βεβαιωθείτε ότι το μέγεθος κάθε τσιμεντόλιθου είναι 203 mm × 203 mm × 406 mm τουλάχιστον.

'Ελεγχος των εξαρτημάτων

Παρέχονται με το μοντέλο SU-WL450

- Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.

A Báση (20) (×1)	B Tροχαλία (×2)	C Bíδα (+PSW 6 × 20)(×4)	E Διαχωριστικό(20 mm) (×2)
F Ιμάντας (×1) 1 Προσαρομογέαςβάσης (×2)	J Bíδα (+PSW 4 × 10)(×8)	K Διαχωριστικό(60 mm) (×2)	L Bíδα (+PSW 6 × 50)(×2)
L Bíδα (+PSW 6 × 50)(×2)

- Αυτά τα εξαρτήματα δεν μπορούν να χρησιμοποιηθούν για το μοντέλο σας.

D Bíδα (+PSW 4 × 20) με δακτύλιο (×2)	G Δακτύλιος (20) (M4)(×2)	H Bíδα (+PSW 4 × 20)(×2)	M Δακτύλιος (M4) (×2)
N Bíδα (+PSW 4 × 50)(×2)[IMAGE]

Παρέχονται με την τηλεόραση ή την οθόνη LCD

Εξάρτημα Επιτοίχιας Βάσης VS (×4)*

* Μόνο για περιορισμένες περιοχές/χώρες/μοντέλα.

Προετοιμασία για τοποθέτηση

• Να έχετε κοντά σας τον Οδηγό αναφοράς και τον Οδηγό εγκατάστασης της τηλεόρασης ή της οθόνης LCD πριν από την εγκατάσταση.
• Επαληθεύστε τη θέση τοποθέτησης της τηλεόρασης ή της οθόνης LCD.
• Ετοιμάστε τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm και μία βίδα διαμέτρου 5 mm ή ισοδύναμη (δεν παρέχονται). Επιλέξτε βίδες που είναι κατάλληλες για το υλικό κατασκευής του τοίχου.
  • Προετοιμάστε τα ακόλουθα εργαλεία:

*1
	-	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Μόνο για γυψοσανίδες με καρφιά

*2 Μόνο για συμπαγές τσιμέντο ή τσιμεντόλιθους
*3 Ανάλογα τα μοντέλα
*4 Μόνο για τηλεόραση ή οθόνη LCD 189,3 cm (75 ίντσες) και άνω (εκτός από την Αίγυπτο) Μόνο για τηλεόραση ή οθόνη LCD 75 ίντσες (189,3 cm) και άνω (μόνο για την Αίγυπτο)

Εγκατάσταση της Επιτοίχιας Βάσης στον τοίχο

1 Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση ή την οθόνη LCD και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης ή της οθόνης LCD.

Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασης ή της οθόνης LCD σας για πληροφορίες σχετικά με το βάρος της τηλεόρασης ή της οθόνης LCD.

Σημείωση

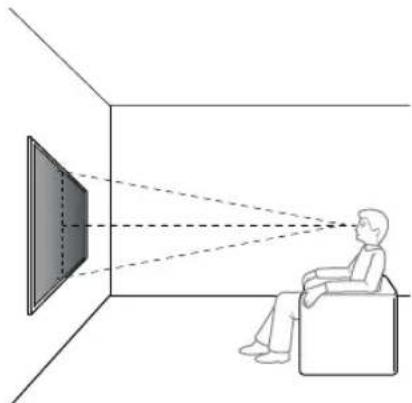

• Όταν η τηλεόραση ή η οθόνη LCD είναι εγκατεστημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης ή της οθόνης LCD γέρνει ελαφρώς μπροστά.
• Συνιστάται να ελέγξετε τη θέση της τηλεόρασης ή της οθόνης LCD στο περιβάλλον τηλεθέασης.

2 Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης.

2-a: Τυπική τοποθέτηση

2-b: Λεπτή τοποθέτηση

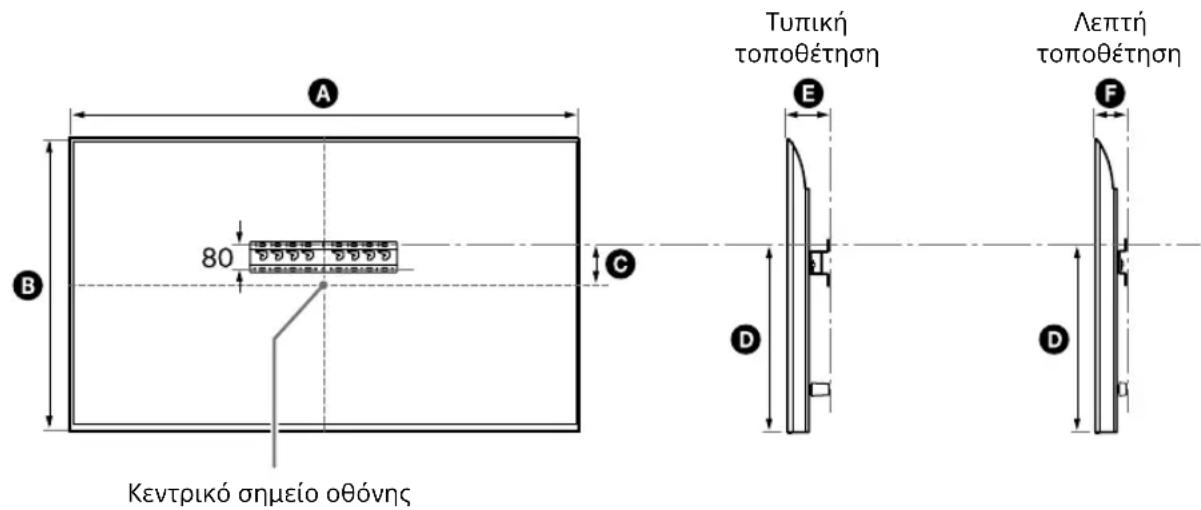

• Ανατρέξτε στο "Μέτρηση για τοποθέτηση Επιτοίχιας Βάσης στον τοίχο" στη σελίδα 21.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Αν επιλέξετε τη μέθοδο 2-b, θα περιοριστεί η πρόσβαση στους πίσω ακροδέκτες.

3 Εάν επιλεγεί η τυπική τοποθέτηση (2-a):

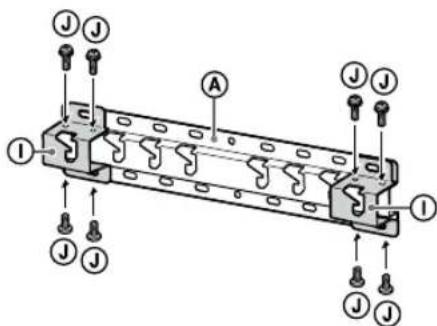

Προσαρμόστε τον Προσαρμογέα βάσης ① χρησιμοποιώντας τη Βίδα (+PSW 4 × 10) ② στη Βάση (20) ③.

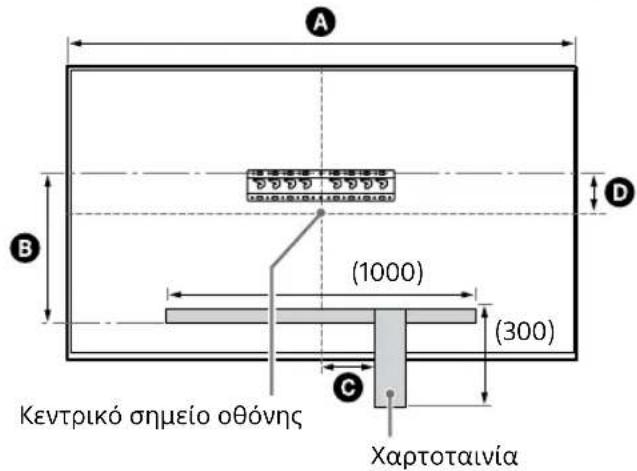

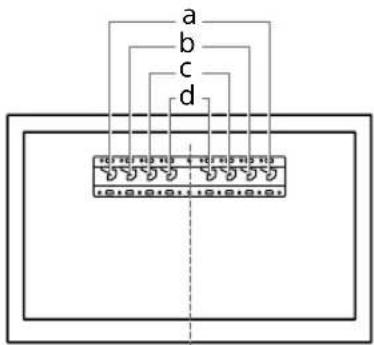

- Ανατρέξτε στο "Θέση τοποθέτησης Προσαρμογέα βάσης ①" στη σελίδα 23.

Π.χ., τοποθέτηση Προσαρμογέα βάσης ① στη θέση "a"

Εάν επιλεγεί η λεπτή τοποθέτηση (2-b):

Παραλείψτε αυτό το βήμα.

4 Καθορίστε τις θέσεις των βιδών για την εγκατάσταση της Βάσης (20) Ⓐ.

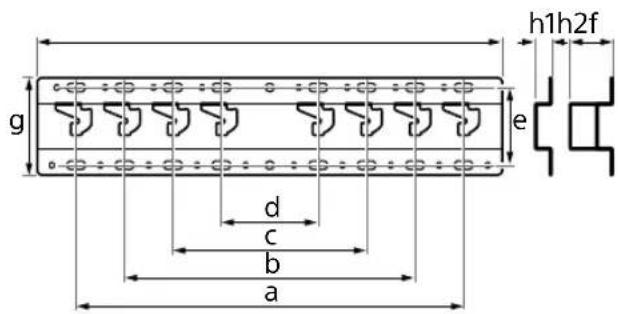

- Άνατρέξτε στο "Τεχνικά χαρακτηριστικά" στη σελίδα 20.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση ή η οθόνη LCD. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.
• Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση ή η οθόνη LCD θα πρέπει να αντέχει σε βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης ή της οθόνης LCD. (Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασης ή της οθόνης LCD σας σχετικά με το βάρος της.)

Εάν επιλεγεί η τυπική τοποθέτηση (2-α): Χρησιμοποιήστε τις θέσεις οπών του Προσαρμογέα βάσης ①.

Π.χ., σήμανση στην τοποθεσία "a" για εφαρμογή στη Βάση (20) Ⓐ

Εάν επιλεγεί η λεπτή τοποθέτηση (2-b):

Π.χ., σήμανση στην τοποθεσία "a" για εφαρμογή στη Βάση (20) Ⓐ

5 Ανοίξτε τρύπες οδηγούς επάνω στα σημάδια.

Βεβαιωθείτε ότι η θέση στον τοίχο για τις τρύπες είναι αρκετά δυνατή για να αντέχει τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης ή της οθόνης LCD.

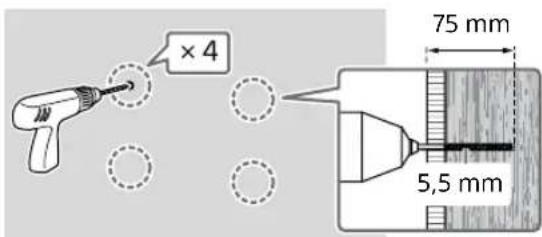

Τρύπημα σε γυψοσανίδες με καρφιά:

×4 75 mm 5,5 mm

Σημείωση

- Οι οπές οδηγοί θα πρέπει να ανοιχθούν σε βάθος 75 mm, με χρήση τρυπανιού διαμέτρου 5,5 mm.

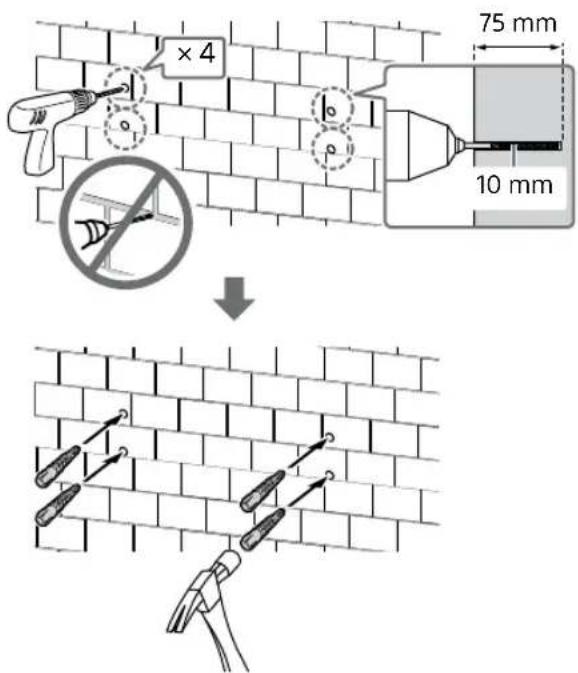

Τρύπημα σε συμπαγές τσιμέντο ή τσιμεντόλιθους:

×4 75 mm 10 mm

6 Τοποθετήστε τη Βάση (20) Ⓐ στον τοίχο χρησιμοποιώντας τις κατάλληλες βίδες (δεν παρέχονται).

Σημείωση

• Χρησιμοποιήστε τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm ή ισοδύναμες (δεν παρέχονται).

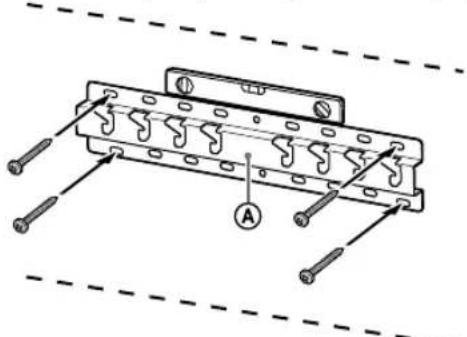

• Χρησιμοποιήστε ένα αλφάδι για να ελέγξετε εάν η Βάση (20) Ⓐ έχει κλίση.

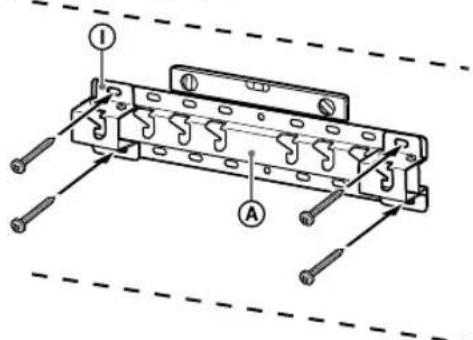

Εάν επιλεγεί η τυπική τοποθέτηση (2-α):

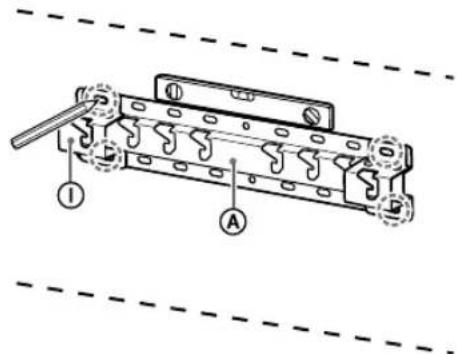

Τοποθετήστε τις τέσσερις βίδες στις οπές του Προσαρμογέα βάσης ① για να τον συνδέσετε με τη Βάση (20) ④.

Π.χ., τοποθέτηση Βάσης (20) Ⓐ στη θέση "a"

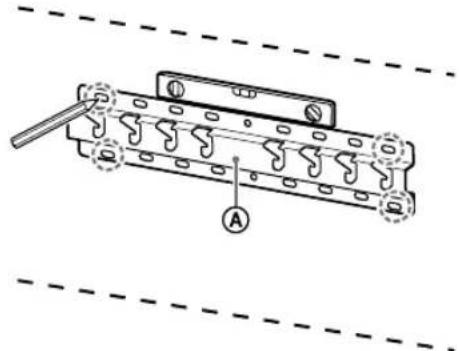

Εάν επιλεγεί η λεπτή τοποθέτηση (2-b):

Π.χ., τοποθέτηση Βάσης (20) Ⓐ στη θέση "a"

7 Μόνο για το μοντέλο FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL Σημαδέψτε τη θέση εγκατάστασης στον τοίχο.

Χρησιμοποιήστε χαρτοταινία, κ.λπ. (δεν παρέχεται) για να σημαδέψετε τη θέση της τηλεόρασης ή της οθόνης LCD κοντά στη Βάση (20) Ⓐ ή στον Προσαρμογέα βάσης ①.

- Ανατρέξτε στο "Σήμανση τοίχου για τοποθεσία εγκατάστασης τηλεόρασης ή οθόνης LCD" στη σελίδα 24.

Εκτός των FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

Παραλείψτε αυτό το βήμα.

Προετοιμασία για την τοποθέτηση της τηλεόρασης ή της οθόνης LCD

Σημείωση

- Αποθηκεύστε τις βίδες που αφαιρέσατε και τα μη χρησιμοποιημένα εξαρτήματα σε ένα ασφαλές σημείο και φυλάξτε τα μακριά από παιδιά.

∅/X

Εγκατάσταση της τηλεόρασης ή της οθόνης LCD στον τοίχο από το χαρτοκιβώτιο\*

* Μόνο για περιορισμένες περιοχές/χώρες/μοντέλα.

Μόνο για το μοντέλο FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

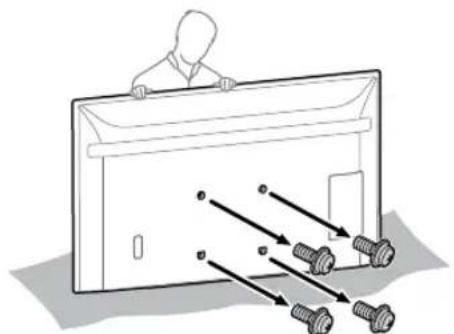

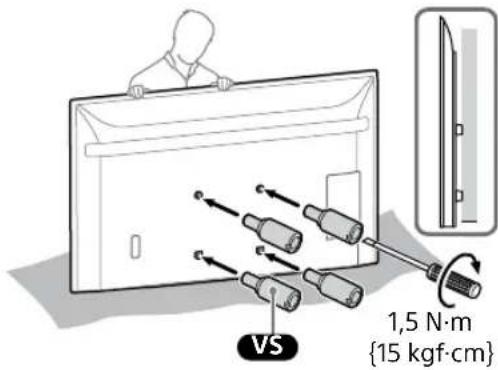

1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης ή της οθόνης LCD.

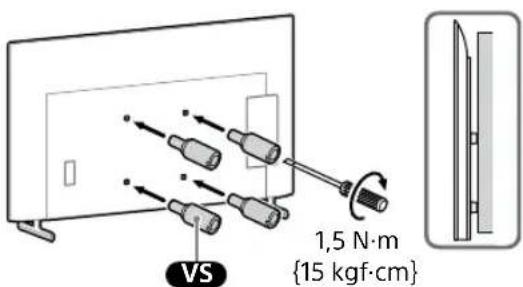

2 Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης vs (παρέχεται με την τηλεόραση ή την οθόνη LCD) στο πίσω μέρος της τηλεόρασης ή της οθόνης LCD (για να είναι παράλληλα με τον τοίχο).

VS 1,5 N·m {15 kgf·cm}

Σημείωση

• Φροντίστε να σφίξετε το Εξάρτημα Επιτοίχιας Βάσης VS κατά τη σύνδεση στην τηλεόραση ή στην οθόνη LCD. Χρησιμοποιήστε μόνο ίσιο κατσαβίδι για την εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης VS. Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην τηλεόραση ή στην οθόνη LCD.

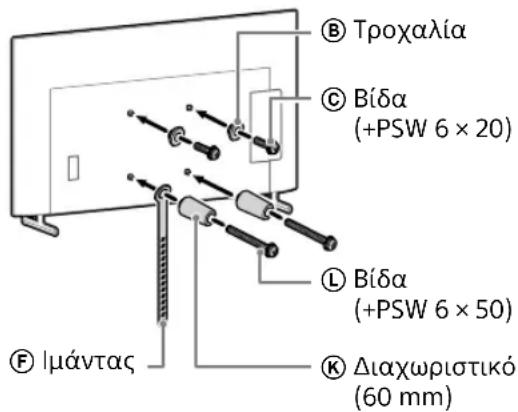

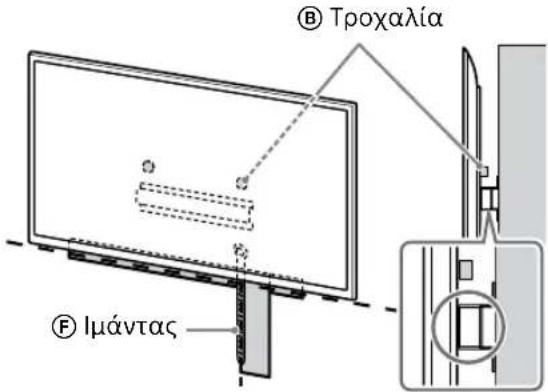

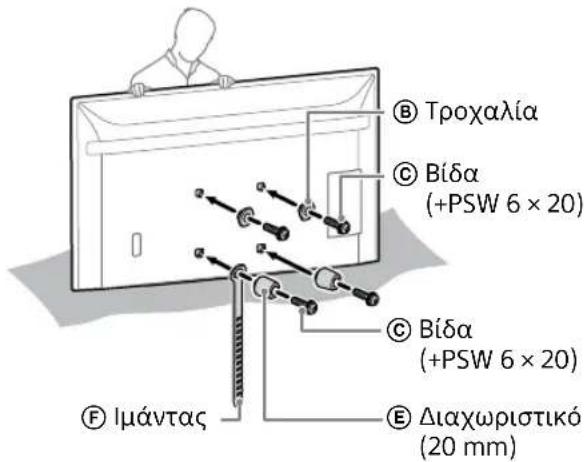

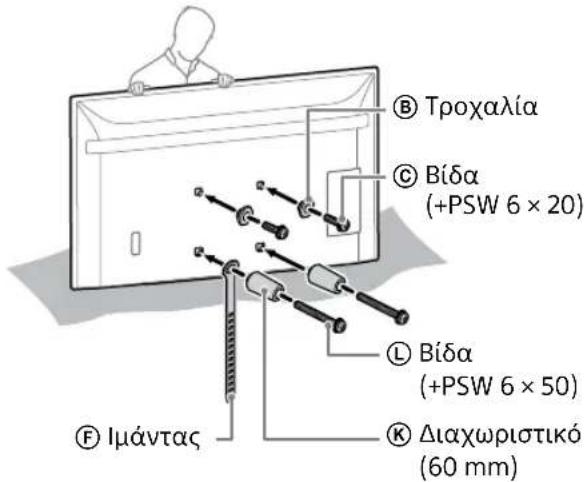

3 Τοποθετήστε τα εξαρτήματα προσάρτησης για την Επιτοίχια βάση. Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" στο "Ελεγχος των εξαρτημάτων" στη σελίδα 7.

Σημείωση

- Στερεώστε σταθερά τα εξαρτήματα προσάρτησης με βίδες. - Εάν χρησιμοποιήσετε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στην τιμή 1,5 N·m {15 kgf·cm}.

Εάν επιλεγεί η τυπική τοποθέτηση (2-a):

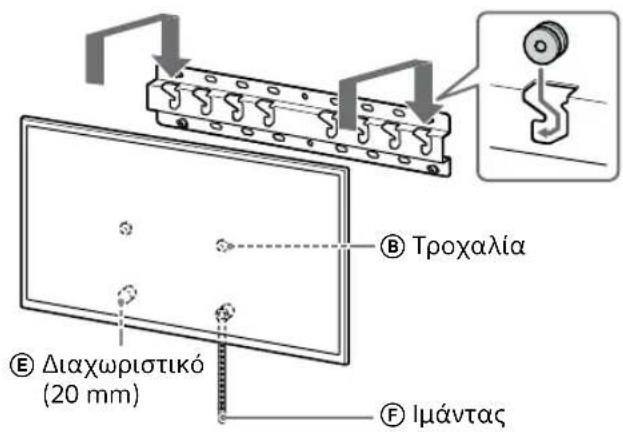

© Tροχαλία © Bíδα (+PSW 6 × 20) L Bíδα (+PSW 6 × 50) K Διαχωριστικό (60 mm) F Ιμάντας

Εάν επιλεγεί η λεπτή τοποθέτηση (2-b):

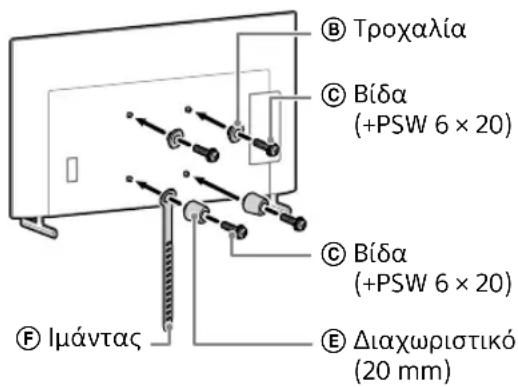

B Tροχαλία C Bíδα (+PSW 6 × 20) C Bíδα (+PSW 6 × 20) E Διαχωριστικό (20 mm) F Ιμάντας

4 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση ή στην οθόνη LCD.

Συνδέστε οπωσδήποτε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης ή της οθόνης LCD στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση ή η οθόνη LCD.

Σημείωση

• Αναθέστε τη δρομολόγηση των καλωδίων στον τοίχο σε εξουσιοδοτημένο τεχνικό.
• Δέστε μαζί τα καλώδια σύνδεσης για να μην τα πατήσετε πριν από την επιτοίχια τοποθέτηση.

Εγκατάσταση της τηλεόρασης ή της οθόνης LCD στον τοίχο από τη βάση επιτραπέζιας τοποθέτησης\*

* Μόνο για περιορισμένες περιοχές/χώρες/μοντέλα.

1 Τοποθετήστε τη βάση επιτραπέζιας τοποθέτησης για να κάνετε την οθόνη τηλεόρασης ή την οθόνη LCD να στέκεται.

• Ανατρέξτε στον Οδηγό εγκατάστασης της τηλεόρασης ή της οθόνης LCD.

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης ή της οθόνης LCD.

3 Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης VS (παρέχεται με την τηλεόραση ή την οθόνη LCD) στο πίσω μέρος της τηλεόρασης ή της οθόνης LCD (για να είναι παράλληλα με τον τοίχο).

VS 1,5 N·m {15 kgf·cm}

Σημείωση

• Φροντίστε να σφίξετε το Εξάρτημα Επιτοίχιας Βάσης VS κατά τη σύνδεση στην τηλεόραση ή στην οθόνη LCD. Χρησιμοποιήστε μόνο ίσιο κατσαβίδι για την εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης VS. Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην τηλεόραση ή στην οθόνη LCD.

4 Τοποθετήστε τα εξαρτήματα προσάρτησης για την Επιτοίχια βάση. Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" στο "Ελεγχος των εξαρτημάτων" στη σελίδα 7.

Σημείωση

• Στερεώστε σταθερά τα εξαρτήματα προσάρτησης με βίδες.
• Εάν χρησιμοποιήσετε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στην τιμή 1,5 N·m {15 kgf·cm}.

Εάν επιλεγεί η τυπική τοποθέτηση (2-a):

B Tροχαλία C Bíδα (+PSW 6 × 20) L Bíδα (+PSW 6 × 50) K Διαχωριστικό (60 mm) F Ιμάντας

Εάν επιλεγεί η λεπτή τοποθέτηση (2-b):

B Tροχαλία C Bíδα (+PSW 6 × 20) C Bíδα (+PSW 6 × 20) E Διαχωριστικό (20 mm)

5 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση ή στην οθόνη LCD.

Συνδέστε οπωσδήποτε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης ή της οθόνης LCD στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση ή η οθόνη LCD.

Σημείωση

• Αναθέστε τη δρομολόγηση των καλωδίων στον τοίχο σε εξουσιοδοτημένο τεχνικό.
• Δέστε μαζί τα καλώδια σύνδεσης για να μην τα πατήσετε πριν από την επιτοίχια τοποθέτηση.

6 Αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ή την οθόνη LCD.

Η παρακάτω εικόνα είναι ένα παράδειγμα της λειτουργίας.

Εκτός των FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Αφαιρέστε μία-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την τηλεόραση ή την οθόνη LCD.

- Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Μόνο για το μοντέλο FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL

- Αφαιρέστε μία-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την τηλεόραση ή την οθόνη LCD.

- Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Μόνο για το μοντέλο KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Αφαιρέστε μία-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την τηλεόραση ή την οθόνη LCD.

- Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Μόνο για το μοντέλο XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Αφαιρέστε μία-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την τηλεόραση ή την οθόνη LCD.

- Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

- Για την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης απαιτούνται τρία ή περισσότερα άτομα.

- Προσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση ή την οθόνη LCD καθώς μπορεί να προκληθεί πτώση της τηλεόρασης ή της οθόνης LCD και, κατά συνέπεια, τραυματισμός ή ζημιά στην τηλεόραση ή στην οθόνη LCD.

- Προσέχετε κατά τον χειρισμό της Βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκληση ζημιάς στην τηλεόραση ή στην οθόνη LCD.

- Προσέχετε όταν σηκώνετε την τηλεόραση ή την οθόνη LCD καθώς, επειδή έχει αφαιρεθεί η Βάση επιτραπέζιας τοποθέτησης, η Βάση μπορεί να πέσει και να προκληθεί τραυματισμός.

- Προσέχετε όταν αφαιρείτε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ή την οθόνη LCD ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου στέκεται η τηλεόραση ή η οθόνη LCD.

Τοποθέτηση της τηλεόρασης ή της οθόνης LCD στον τοίχο

Μόνο για το μοντέλο FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για τη μεταφορά μιας μεγάλης τηλεόρασης ή οθόνης LCD απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις ή οθόνες LCD 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης ή οθόνης LCD απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα νια τηλεοράσεις ή οθόνες LCD 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

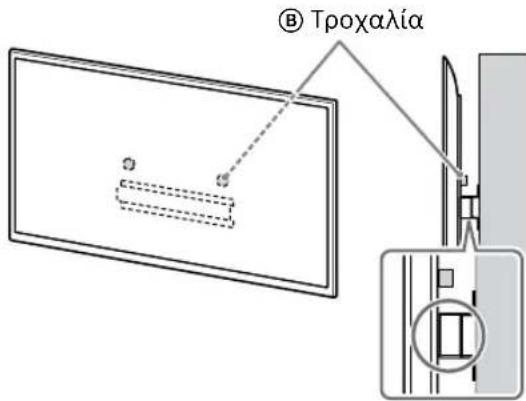

1 Σηκώστε την τηλεόραση ή την οθόνη LCD.

• Για να τοποθετήσετε τις Τροχαλίες ⑧ στη Βάση (20) ⑨ ή στον Προσαρμογέα βάσης ⑪, ανατρέξτε στο "Θέση τοποθέτησης Προσαρμογέα βάσης ⑪" στη σελίδα 23.
• Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης ή της οθόνης LCD αγγίζει τη Βάση (20) ① ή τον Προσαρμογέα βάσης ① όταν κρατάτε την τηλεόραση ή την οθόνη LCD.

Σημείωση

• Κρατάτε την τηλεόραση ή την οθόνη LCD γερά και με τα δύο χέρια και βεβαιωθείτε ότι ο Ιμάντας (F) και το κάτω μέρος της τηλεόρασης ή της οθόνης LCD ευθυγραμμίζονται με τη χαρτοταινία.

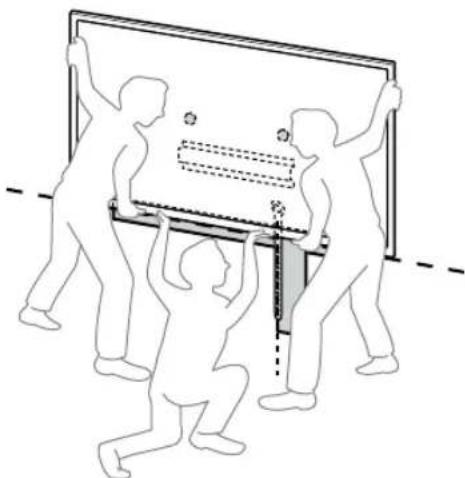

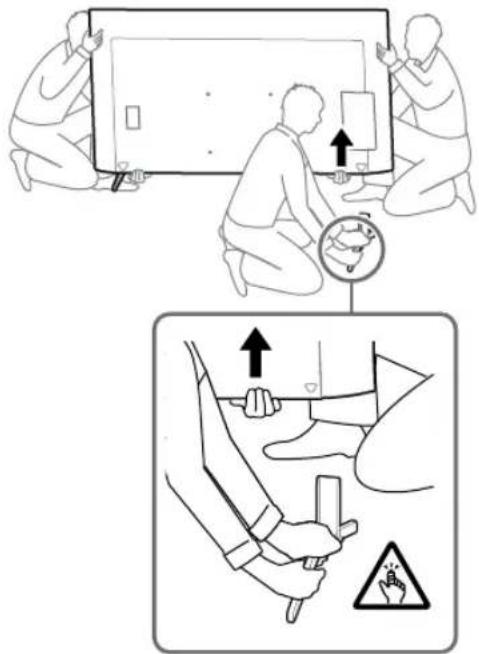

• Η τηλεόραση ή η οθόνη LCD πρέπει να μεταφερθεί από τρία άτομα και το άτομο που βρίσκεται μπροστά από την τηλεόραση ή την οθόνη LCD καθοδηγεί τους υπόλοιπους για να προσαρμόζει τη θέση.

- Δώστε ιδιαίτερη προσοχή όταν εγκαθιστάτε την τηλεόραση ή την οθόνη LCD στον τοίχο, ειδικά το άτομο που στηρίζει την τηλεόραση ή την οθόνη LCD από κάτω, καθώς η τηλεόραση ή η οθόνη LCD ενδέχεται να πέσει προκαλώντας σοβαρό τραυματισμό ή ακόμα και θάνατο.

© Tροχαλία © Ιμάντας

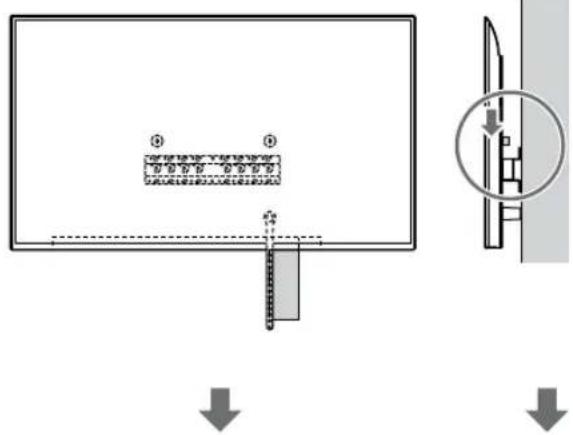

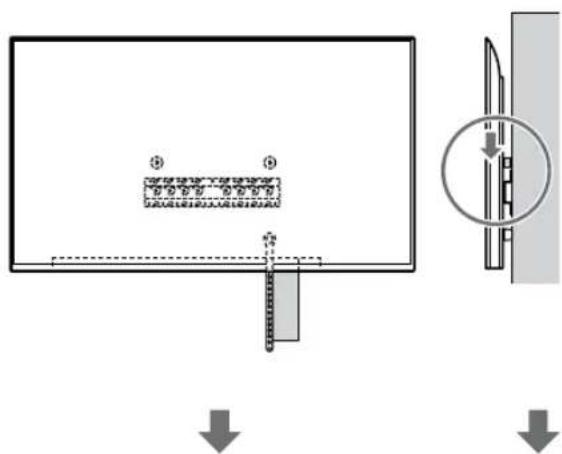

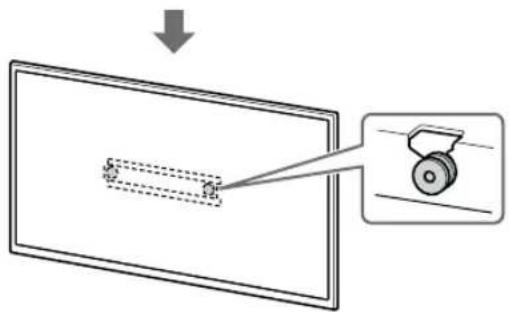

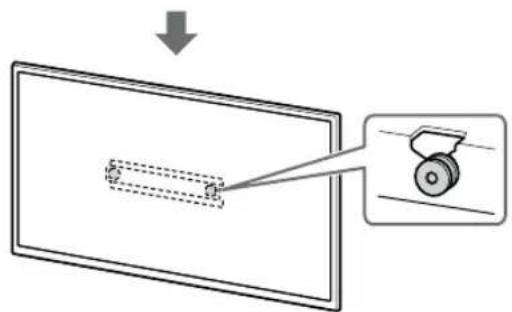

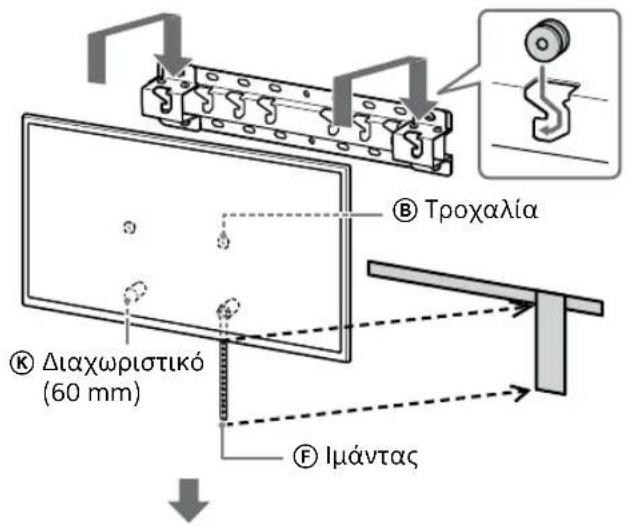

2 Εγκαταστήστε την τηλεόραση ή την οθόνη LCD στη Βάση (20) Ⓐ ή στον Προσαρμογέα βάσης ①.

- Ολισθήστε προς τα κάτω απαλά την τηλεόραση ή την οθόνη LCD και αναρτήστε τις Τροχαλίες Ⓑ που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης ή της οθόνης LCD στη Βάση (20) Ⓐ ή στον Προσαρμογέα βάσης ①, φροντίζοντας να επιβεβαιώσετε το σχήμα των οπών.

- Αφού τοποθετήσετε την τηλεόραση ή την οθόνη LCD στον τοίχο, βεβαιωθείτε ότι οι Τροχαλίες ⑧ έχουν ασφαλίσει καλά στη Βάση (20) ⑨ ή στον Προσαρμογέα βάσης ⑪.

- Αφήστε αργά και τα δύο χέρια ώστε να βεβαιωθείτε ότι η τηλεόραση ή η οθόνη LCD δεν πέφτει.

- Αφού εγκαταστήσετε την τηλεόραση ή την οθόνη LCD στον τοίχο, αφαιρέστε τη χαρτοταινία, κ.λπ. από τον τοίχο.

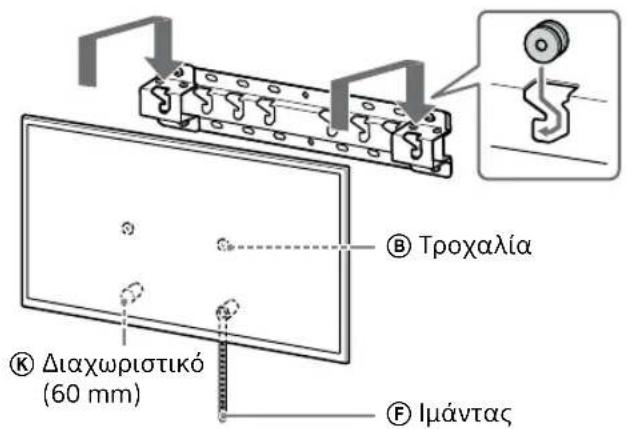

Εάν επιλεγεί η τυπική τοποθέτηση (2-a):

Tροχαλία Διαχωριστικό (60 mm) Γμάντας

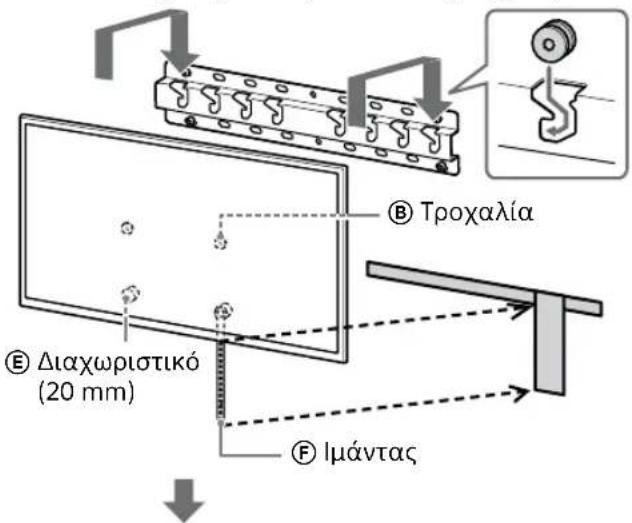

Εάν επιλεγεί η λεπτή τοποθέτηση (2-b):

B Tροχαλία E Διαχωριστικό (20 mm) F Ιμάντας

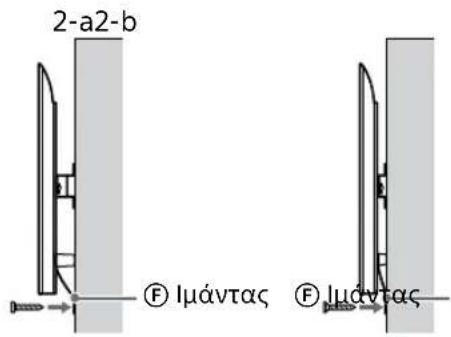

3 Αποτρέψτε την μετατόπιση του κάτω μέρους της τηλεόρασης ή της οθόνης LCD.

- Τεντώστε τον Ιμάντα (⑤) και συνδέστε τον στον τοίχο σταθερά.

2-a2-b ⑤ Imávτας ⑤ Imávτας

- Χρησιμοποιήστε μια βίδα διαμέτρου 5 mm ή ισοδύναμη (δεν παρέχεται).

Σημείωση

• Δοκιμάστε να τραβήξετε το κάτω μέρος της τηλεόρασης ή της οθόνης LCD ελαφρά προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα εμπρός. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε ξανά τον Ιμάντα (F) σταθερά.

Εκτός των FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για τη μεταφορά μιας μεγάλης τηλεόρασης ή οθόνης LCD απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις ή οθόνες LCD 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης ή οθόνης LCD απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα νια τηλεοράσεις ή οθόνες LCD 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

1 Σηκώστε την τηλεόραση ή την οθόνη LCD.

• Για να τοποθετήσετε τις Τροχαλίες ⑧ στη Βάση (20) ⑨ ή στον Προσαρμογέα βάσης ⑪, ανατρέξτε στο "Θέση τοποθέτησης Προσαρμογέα βάσης ⑪" στη σελίδα 23.
• Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης ή της οθόνης LCD αγγίζει τη Βάση (20) ① ή τον Προσαρμογέα βάσης ① όταν κρατάτε την τηλεόραση ή την οθόνη LCD.

© Τροχαλία

Σημείωση

- Κρατάτε την τηλεόραση ή την οθόνη LCD γερά και με τα δύο χέρια.

2 Εγκαταστήστε την τηλεόραση ή την οθόνη LCD στη Βάση (20) Ⓐ ή στον Προσαρμογέα βάσης ①.

• Ολισθήστε προς τα κάτω απαλά την τηλεόραση ή την οθόνη LCD και αναρτήστε τις Τροχαλίες ⑧ που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης ή της οθόνης LCD στη Βάση (20) ⑨ ή στον Προσαρμογέα βάσης ①, φροντίζοντας να επιβεβαιώσετε το σχήμα των οπών.
• Αφού τοποθετήσετε την τηλεόραση ή την οθόνη LCD στον τοίχο, βεβαιωθείτε ότι οι Τροχαλίες Ⓑ έχουν ασφαλίσει καλά στη Βάση (20) Ⓐ ή στον Προσαρμογέα βάσης ①.
• Αφήστε αργά και τα δύο χέρια ώστε να βεβαιωθείτε ότι η τηλεόραση ή η οθόνη LCD δεν πέφτει.

Εάν επιλεγεί η τυπική τοποθέτηση (2-a):

Tροχαλία Διαχωριστικό (60 mm) Iμάντας

Εάν επιλεγεί η λεπτή τοποθέτηση (2-b):

Tροχαλία Ε Διαχωριστικό (20 mm) Ε Ιμάντας

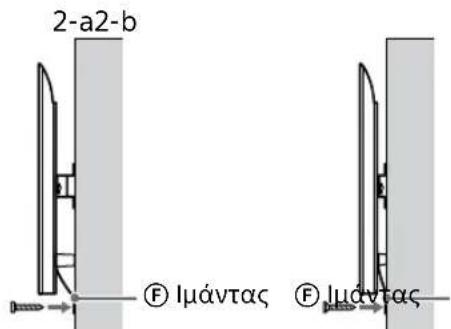

3 Αποτρέψτε την μετατόπιση του κάτω μέρους της τηλεόρασης ή της οθόνης LCD.

- Τεντώστε τον Ιμάντα Ⓔ και συνδέστε τον στον τοίχο σταθερά.

2-a2-b ⑤ Imávτας ⑥ Imávτας

- Χρησιμοποιήστε μια βίδα διαμέτρου 5 mm ή ισοδύναμη (δεν παρέχεται).

Σημείωση

- Δοκιμάστε να τραβήξετε το κάτω μέρος της τηλεόρασης ή της οθόνης LCD ελαφρά προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα εμπρός. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε ξανά τον Ιμάντα (F) σταθερά.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

• Οι Τροχαλίες ⑧ έχουν αναρτηθεί σταθερά στη Βάση (20) ⑨ ή στον Προσαρμογέα βάσης ⑪.
  • Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί.
• Ο Ιμάντας (F) είναι σφιχτός και δεν έχει λασκάρει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Η λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

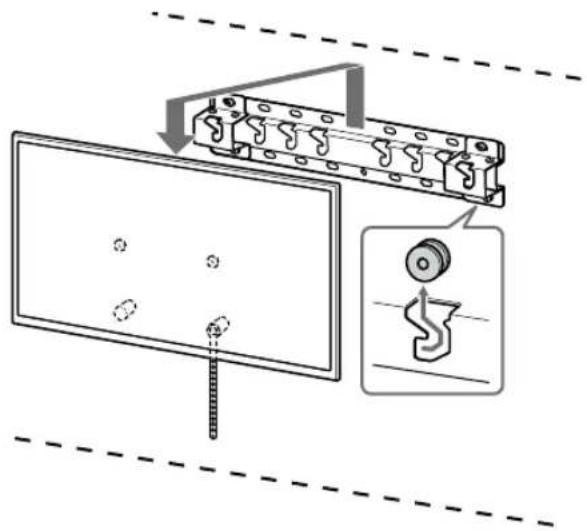

Κατά την αφαίρεση της τηλεόρασης ή της οθόνης LCD, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

• Για τη μεταφορά μιας μεγάλης τηλεόρασης ή οθόνης LCD απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις ή οθόνες LCD 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης ή οθόνης LCD απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα χια τηλεοράσεις ή οθόνες LCD 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

Τεχνικά χαρακτηριστικά

g h1h2f e d c b a

Διαστάσεις: (Περίπου) [mm]

h1 : 20 (για λεπτή τοποθέτηση, 2-b)
h2 : 60 (για τυπική τοποθέτηση, 2-a)

Βάρος (μόνο για τη βάση): (Περίπου) [kg]

0,8

Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

Αναφορές

Μέτρηση για τοποθέτηση Επιτοίχιας Βάσης στον τοίχο

Οι τιμές του πίνακα ενδέχεται να διαφέρουν ελαφρώς ανάλογα με την εγκατάσταση.

(mm)

Όνομα μοντέλου	A		B		C		D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43	591	136	94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43	592	138	96
XR-85X90L XRM-85X90L	1891	1085	58	607	125	83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8	495	137	95
KD-75X85L KM-75X85L	1671	960	21	508	123	81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12	493	137	95
XR-75X90L XRM-75X90L	1668	959	21	508	123	81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462		842		71		494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447		832	85	505	123	81
KD-65X81BL / 65X80L KM-65X80L	1452		836		76		494	135	93
XR-65X90L XRM-65X90L	1445		831	85	505	123	81

(mm)

'Ονομα μοντέλου	A		B		C		D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Θέση τοποθέτησης Προσαρμογέα βάσης ①

a b c d

Όνομα μοντέλου θέση άγκιστρου
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Όνομα μοντέλου θέση άγκιστρου
FW-55BZ40L / 55BZ35L /55BZ30LKD-55X85L / 55X81BL /55X80L / 55X78AL / 55X77L /55X75WLKM-55X85L / 55X80LXR-55X90LXRM-55X90L	b
FW-50BZ30LKD-50X80L / 50X77L /50X75WLKM-50X80L	c
FW-43BZ30LKD-43X80L / 43X77L /43X75WLKM-43X80L	c

Σήμανση τοίχου για τοποθεσία εγκατάστασης τηλεόρασης ή οθόνης LCD

A B (1000) (300) C Κεντρικό σημείο οθόνης Χαρτοταινία D

(mm)

Όνομα μοντέλου	A			B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	471	200	43
KD-85X81BL / 85X80LKM-85X80L	1901	472	200	43
XR-85X90LXRM-85X90L	1891	486	200	58
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X78AL / 75X77L / 75X75WL	1686	375	150	8
KD-75X85LKM-75X85L	1671	388	150	21
KD-75X81BL / 75X80LKM-75X80L	1675	373	150	12
XR-75X90LXRM-75X90L	1668	388	150	21
