2-a: Стандартен монтаж

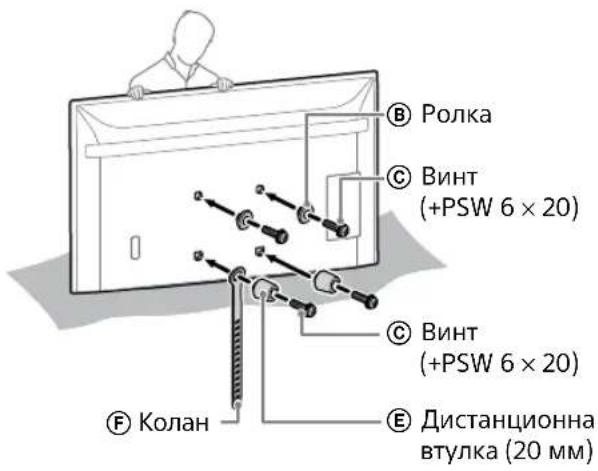

2-b: Прибран монтаж

B) Ролка C) Винт (+PSW 6 × 20) L) Винт (+PSW 6 × 50) K) Дистанционна втулка (60 мм) F) Колан

Ако е избран прибран монтаж (2-b):

B) Ролка C) Винт (+PSW 6 × 20) D) Винт (+PSW 6 × 20) E) Дистанционна втулка (20 мм) F) Колан

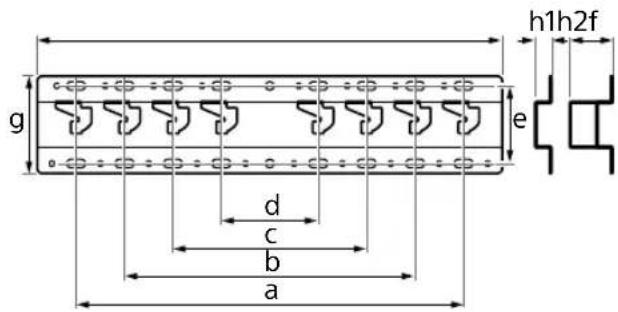

h1 : 20 (за прибран монтаж, 2-b) h2 : 60 (за стандартен монтаж, 2-a)

Тегло (само на основата): (прибл.) [kg] 0,8

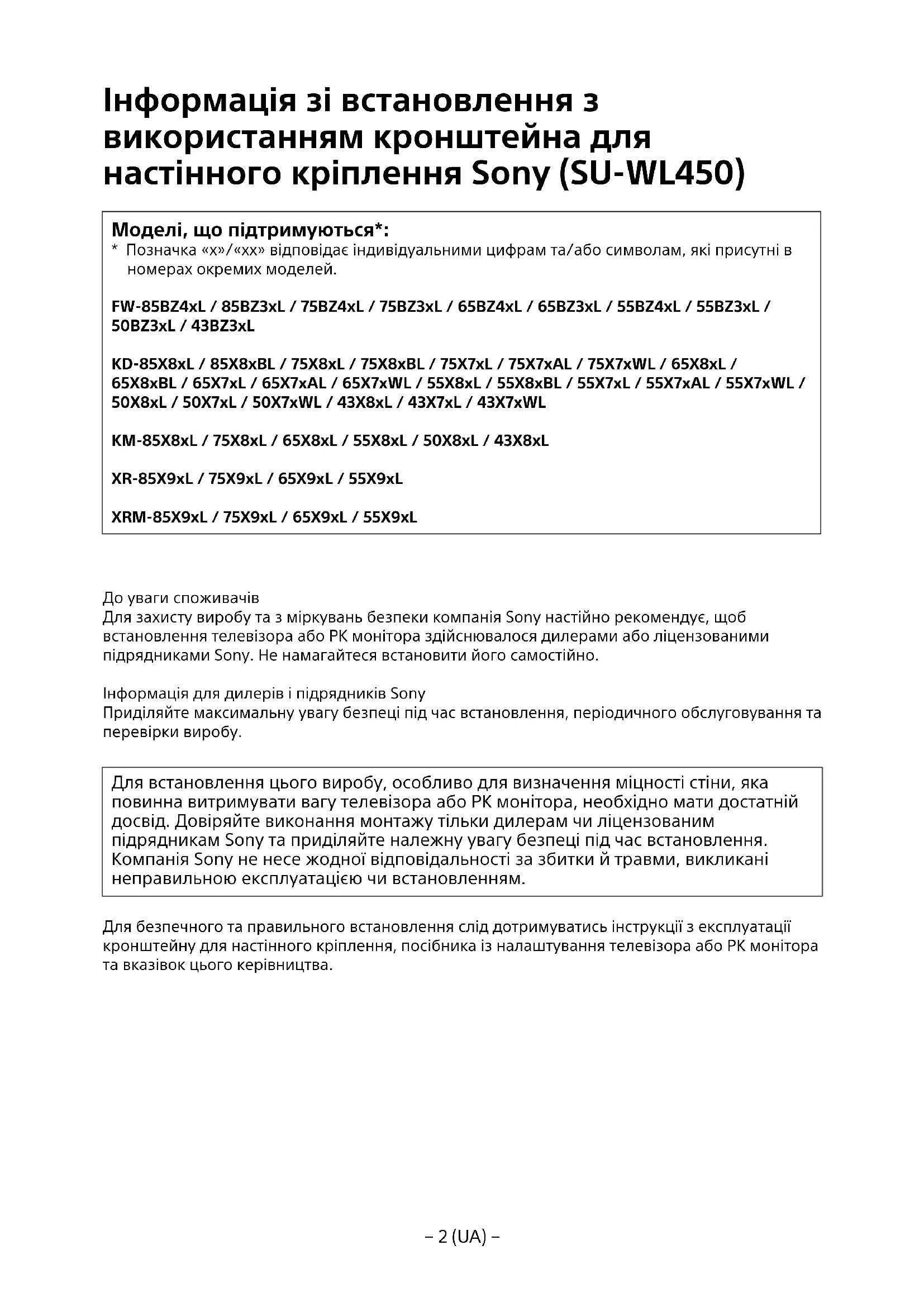

Інформація зі встановлення з використанням кронштейна для настінного кріплення Sony (SU-WL450)

Моделі, що підтримуються\*:

* Позначка «х»/«хх» відповідає індивідуальними цифрам та/або символам, які присутні в номерах окремих моделей.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Для захисту виробу та з міркувань безпеки компанія Sony настійно рекомендує, щоб встановлення телевізора або РК монітора здійснювалося дилерами або ліцензованими підрядниками Sony. Не намагайтеся встановити його самостійно.

Інформація для дилерів і підрядників Sony

Приділяйте максимальну увагу безпеці під час встановлення, періодичного обслуговування та перевірки виробу.

Для встановлення цього виробу, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора або РК монітора, необхідно мати достатній досвід. Довіряйте виконання монтажу тільки дилерам чи ліцензованим підрядникам Sony та приділяйте належну увагу безпеці під час встановлення. Компанія Sony не несе жодної відповідальності за збитки й травми, викликані неправильною експлуатацією чи встановленням.

Для безпечного та правильного встановлення слід дотримуватись інструкції з експлуатації кронштейну для настінного кріплення, посібника із налаштування телевізора або РК монітора та вказівок цього керівництва.

Кронштейн для настінного кріплення

Відомості з безпеки

Дякуємо за придбання цього виробу.

До уваги споживачів

Встановлення телевізора або РК монітора на стіні

ЗАСТЕРЕЖЕННЯ

ДОРУЧАЙТЕ ВСТАНОВЛЕННЯ ПРОФЕСИОНАЛАМ

Цей виріб має бути встановлений фахівцем, який уміє визначати міцність стіни, що повинна витримувати вагу телевізора або РК монітора. Неправильно закріплений телевізор або РК монітор може впести і завдати важкої травми. Компанія Sony не несе жодної відповідальності за збитки і травми, причинені неправильним використанням чи встановленням цього виробу, а також застосуванням виробів, відмінних від вказаного. Це не стосується ваших прав передбачених законом (якщо такі €).

До уваги дилерів компанії Sony

Для встановлення цього виробу необхідно мати достатні знання та навички. Обов'язково уважно прочитайте цей посібник з експлуатації, щоб безпечно виконати роботи з монтажу. Компанія Sony не несе відповідальності за шкоду та травми, що виникли через неправильне поводження або неналежно виконаний монтаж. Після встановлення передайте цей посібник споживачу.

У цьому посібнику з експлуатації описано правильне поводження з виробом, а також наведено важливі застережні заходи, необхідні для уникнення нещасних випадків. Уважно прочитайте всі інструкції в цьому посібнику з експлуатації й ретельно виконуйте їх. Недотримання цієї вимоги може спричинити тяжку травму, серйозне пошкодження майна й ануляцію гарантії. Зберігайте цей посібник для перегляду в майбутньому.

Під час розробки продуктів Sony безпека стоїть на першому місці. Однак, неправильне поводження з виробами може призвести до серйозних травм унаслідок пожежі, ураження електричним струмом, перекидання виробу чи його падіння. Щоб запобігти таким випадкам, обов'язково дотримуйтеся правил техніки безпеки.

Дата виготовлення зазначена на виробі та упаковці на етикетці зі штрих-кодом у наступному форматі: YYYY/MM, де YYYY - рік, MM - місяць виготовлення.

Виробник: Соні Корпорейшн,

1-7-1 Конан Мінато-ку Токіо,

108-0075 Японія

Зроблено в Китаї

ПОПЕРЕДЖЕННЯ

Зазначені вироби

Цей кронштейн для настінного кріплення призначено для використання лише з телевізорами або РК моніторами, зазначеними для даного виробу. Інформацію щодо можливості використання кронштейна для настінного кріплення дивіться в Довідковому посібнику до відповідних моделей телевізора або РК монітора.

До уваги споживачів

ЗАСТЕРЕЖЕННЯ

Якщо не дотримуватися наведених нижче застережних заходів, можливі серйозні травми чи смерть унаслідок пожежі, ураження електричним струмом чи падіння виробу.

Обов'язково доручіть установлення підрядникам, які мають ліцензію, та слідкуйте за тим, щоб під час монтажу поряд не було дітей.

Якщо кронштейн для настінного кріплення або телевізор або РК монітор установлено неправильно, можуть статися наведені нижче нещасні випадки. Монтаж мають виконувати підрядники, які мають ліцензію.

• Телевізор або РК монітор може впасти та призвести до таких серйозних травм, як синець або перелом.
• Якщо стіна, на яку встановлюється кронштейн для настінного кріплення, нестабільна, нерівна або неперпендикулярна підлозі, кронштейн може впасти та стати причиною травмування або пошкодження майна. Стіна має бути здатною витримати вагу, що принаймні у чотири рази перевищує вагу телевізора або РК монітора. (Вагу телевізора або РК монітора можна дізнатися в Довідковому посібнику.)
• Якщо кронштейн для настінного кріплення встановлюється на стіні недостатньо надійно, кронштейн може впасти та стати причиною травмування або пошкодження майна.

Щодо дітей

• Не дозволяйте дітям залазити на телевізор або РК монітор.
• Тримайте малі деталі поза доступом дітей, щоб діти їх випадково не проковтнули.

Обов'язково доручіть переміщення або демонтування телевізора або РК монітора підрядниками, які мають ліцензію.

Якщо інші особи, окрім підрядників, які мають ліцензію, переміщуватимуть чи демонтуватимуть телевізор або РК монітор, то він може впести та стати причиною травмування або пошкодження майна. Для транспортування великого телевізора або РК монітора потрібно дві або більше осіб (три або більше осіб для телевізора або РК монітора з діагоналлю 189,3 см (75 дюйма) або більшою) (крім Єгипту). Для транспортування великого телевізора або РК монітора потрібно дві або більше осіб (три або більше осіб для телевізора або РК монітора з діагоналлю 75 дюйма (189,3 см) або більшою) (тільки для Єгипту).

Не викручуйте гвинти, тощо, після монтування телевізора або РК монітора.

Якщо зробити це, телевізор або РК монітор може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не змінюйте деталі кронштейна для настінного кріплення.

Якщо зробити це, кронштейн для настінного кріплення може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не встановлюйте ніяких інших пристроїв, крім зазначеного виробу.

Цей кронштейн для настінного кріплення призначено для використання лише із зазначеним виробом. У випадку встановлення інших пристроїв, крім зазначених, вони можуть впасти чи зламатися та завдати серйозних травм чи призвести до пошкодження майна.

Не застосовуйте до кронштейна для настінного кріплення інші навантаження, окрім телевізора або РК монітора. Не розхитуйте телевізор або РК монітор уліво/ вправо чи вгору/вниз.

Якщо зробити це, телевізор або РК монітор може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не спирайтеся на телевізор або РК монітор і не чіпляйтеся за нього.

Не спирайтеся на телевізор або РК монітор і не чіпляйтеся за нього, оскільки він може впасти на вас та завдати серйозних травм.

ПОПЕРЕДЖЕННЯ

Якщо не дотримуватися наведених нижче застережних заходів, це може призвести до серйозних травм чи пошкодження майна.

- Зберігайте деталі, що не використовуються, у безпечному місці. Тримайте їх у недоступному для дітей місці.

Під час очищення або обслуговування виробу не прикладайте до нього надмірної сили.

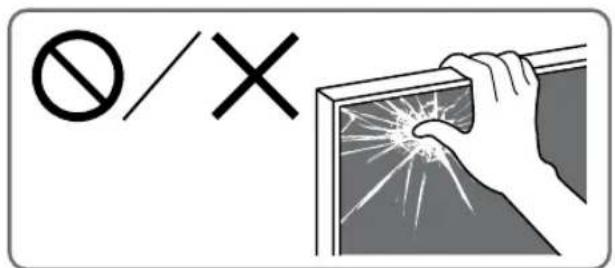

Не прикладайте надмірної сили до верхньої частини телевізора або РК монітора. Якщо зробити це, телевізор або РК монітор може впести та завдати серйозних травм чи призвести до пошкодження майна.

Застережні заходи

• Якщо телевізор або РК монітор, установлений на кронштейн для настінного кріплення, буде використовуватися протягом тривалого часу, залежно від матеріалу, яким вкрита стіна, поверхня стіни за телевізором або РК монітором чи над ним може знебарвитися або від стіни можуть відклеїтися шпалери.
• Якщо кронштейн для настінного кріплення зняти після того, як його було встановлено на стіні, в стіні залишаться отвори від шурупів.
• Не використовуйте кронштейн для настінного кріплення в місцях, де відбувається механічна вібрація.

Встановлення кронштейна для настінного кріплення

До уваги дилерів компанії Sony

ЗАСТЕРЕЖЕННЯ

Наведені нижче інструкції призначено лише для дилерів компанії Sony. Обов'язково прочитайте застережні заходи, викладені вище, і зверніть особливу увагу на безпеку під час монтажу, обслуговування та перевірки цього виробу.

Не встановлюйте кронштейн для настінного кріплення в місцях на стіні, де краї чи боки телевізора або РК монітора виступають за межі поверхні стіни.

Не встановлюйте кронштейн для настінного кріплення на таких поверхнях, як колони, оскільки в цих місцях краї чи боки телевізора або РК монітора виступають за межі поверхні стіни. Якщо людина чи предмет випадково вдарить по куту чи боковій стороні телевізора або РК монітора, які виступають за край стіни, це може спричинити травму або призвести до пошкодження майна.

Не встановлюйте телевізор або РК монітор над чи під кондиціонером.

Якщо телевізор або РК монітор протягом тривалого часу зазнає впливу води, що витікає, або потоку повітря з кондиціонера, це може спричинити пожежу, ураження електричним струмом або несправності в роботі телевізора або РК монітора.

Надійно встановлюйте кронштейн для настінного кріплення на стіні відповідно до інструкцій у цьому посібнику з експлуатації.

Якщо гвинти слабо закріплені або випадають, кронштейн для настінного кріплення може впasti і стати причиною травмування або пошкодження майна. Гвинти мають відповідати матеріалу, яким вкрита стіна. Щоб забезпечити надійне встановлення, використовуйте принаймні чотири гвинти діаметром 8 мм (або еквівалент).

Використовуйте гвинти та допоміжні частини з комплекту постачання належним чином відповідно до інструкцій у цьому посібнику з експлуатації. Використання деталей-замінників може призвести до падіння телевізора або РК монітора та травмування людей чи до пошкодження телевізора або РК монітора.

Збирайте кронштейн належним чином, дотримуючись процедури, описаної в цьому посібнику з експлуатації.

Якщо гвинти слабо закріплені або випадають, телевізор або РК монітор може впасти та травмувати людей або ж телевізор чи РК монітор може пошкодитись.

Надійно затягніть гвинти у зазначеному положенні.

Якщо це не зробити, телевізор або РК монітор може впasti та травмувати людей або ж телевізор чи РК монітор може пошкодитись.

Під час монтажу слід уникати поштовхів у напрямку телевізора або РК монітора.

У разі поштовху телевізор або РК монітор може впести або розбитися. Це може стати причиною травмування.

Встановлюйте телевізор або РК монітор на перпендикулярній стіні з рівною поверхнею.

Якщо ця умова не виконується, телевізор або РК монітор може впасти та завдати серйозних травм.

Після монтажу телевізора або РК монітора зафіксуйте кабелі належним чином.

Якщо люди або об'єкти заплутаються в кабелях, це може привести до пошкодження телевізора або РК монітора або травмування.

Слідкуйте за тим, щоб шнур живлення змінного струму або з'єднувальний кабель не був затиснутий.

Якщо шнур живлення змінного струму або з'єднувальний кабель затиснений між виробом та стіною або зігнутий чи скручений із прикладанням сили, його внутрішні провідники можуть оголитися й спричинити коротке замикання або пробивання електричного струму. Це може призвести до пожежі або ураження електричним струмом.

Гвинти, за допомогою яких кронштейн для настінного кріплення кріпиться на стіні, не входять до комплекту постачання.

Під час монтування кронштейна для настійного кріплення використовуйте гвинти відповідно до структури стіни та матеріалу, яким вона вкрита.

Зберігайте вироби в картонній коробці, у темному, сухому, чистому приміщенні з доброю вентиляцією, окремо від місць зберігання кислот і лугів. Температура зберігання: від -20 °C до +60 °C. Вологість зберігання: < 80 %.

Перед початком роботи

- Зображення телевізорів або РК моніторів на ілюстраціях у цьому посібнику наведено як приклади для наочності опису операцій. Тому фактичний вигляд телевізора або РК монітора може відрізнятися від зображеного на цих ілюстраціях.

З якого матеріалу виготовлено стіну?

Спочатку визначте тип стіни, на якій буде встановлено телевізор або РК монітор.

Гіпсокартон із брусами

Застережні заходи

• Максимальна товщина стіни з гіпсокартону: 16 мм.
• Мінімальні розміри внутрішнього дерев'яного бруса: 51 мм × 102 мм (звичайні розміри) або 38 мм × 89 мм (номінальні розміри).

Монолітний бетон або бетонні блоки

Застережні заходи

• Встановлюйте кронштейн для настінного кріплення безпосередньо на монолітній бетонній стіні.
• Мінімальна товщина монолітної бетонної стіни: 203 мм.
• Мінімальні розміри окремого бетонного блока: 203 мм × 203 мм × 406 мм.

Перевірка деталей

Постачається з SU-WL450

• Перевірте, чи всі деталі включено до комплекту постачання.

A База (20) (×1)	B Шків (×2)	C Гвинт (+PSW 6 × 20)(×4)	E Прокладка (20 мм)(×2)
F Ремінь (×1) 1 Перехідник для бази(×2)		J Гвинт (+PSW 4 × 10)(×8)	K Прокладка (60 мм)(×2)
L Гвинт (+PSW 6 × 50)(×2)[IMAGE]

- Ці деталі можуть не використовуватися для вашої моделі.

D ΓВИНТ (+PSW 4 × 20) i3втулкою (×2)	G Втулка (20) (M4) (×2) [SZTW]	ΓВИНТ (+PSW 4 × 20)(×2)	M Втулка (M4) (×2)
N ΓВИНТ (+PSW 4 × 50)(×2)[IMAGE]

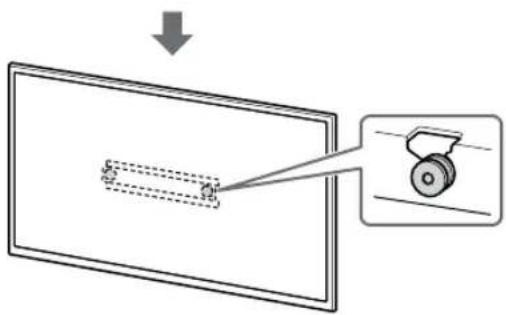

Постачається з телевізором або РК монітором

Настінне кріплення VS (×4)*

* Лише для обмеженого регіону/країни/моделі.

Підготовка до встановлення

• Перед встановленням уважно ознайомтесь із Довідковим посібником та Посібником із налаштування телевізора або РК монітора.
  • Перевірте положення встановлення телевізора або РК монітора.
• Підготуйте принаймні чотири гвинти діаметром 8 мм і один гвинт діаметром 5 мм або еквівалентні (не входять до комплекту постачання). Підберіть гвинти відповідно до матеріалу, яким вкрита стіна.
• Підготуйте показані нижче інструменти.

*1		5,5 MM 10 MM
*2 *3		1,5 H·M{15 Krc·cm}	1,5 H·M{15 Krc·cm}
	*2	8 MM × 60 MM 5 MM
*4

*1 Тільки для стіни з гіпсокартону з брусами

*2 Тільки для стіни з монолітного бетону чи бетонних блоків
*3 Залежно від моделей
*4 Тільки для телевізора або РК монітора розміром 189,3 см (75 дюймів) і вище (крім Єгипту) Тільки для телевізора або РК монітора розміром 75 дюймів (189,3 см) і вище (тільки для Єгипту)

Встановлення кронштейна для настінного кріплення на стіні

1 Визначте місце встановлення.

Переконайтеся, що стіна має достатні розміри для телевізора або РК монітора та в змозі витримати вагу, щонайменше в чотири рази більшу за вагу телевізора або РК монітора.

Вагу телевізора або РК монітора можна знайти в Довідковому посібнику до телевізора або РК монітора.

Примітка

• Якщо телевізор або РК монітор встановлено на стіні, верхня частина телевізора або РК монітора буде трохи нахилена вперед.

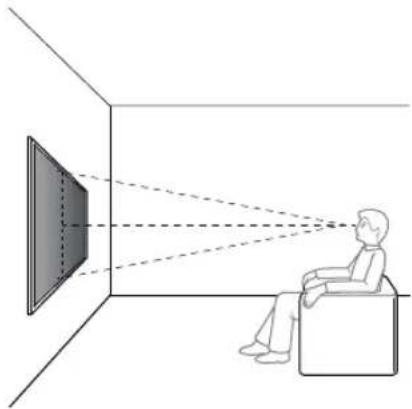

• Обов'язково перевірте, чи зручно дивитися телевізор або РК монітор у вибраному місці.

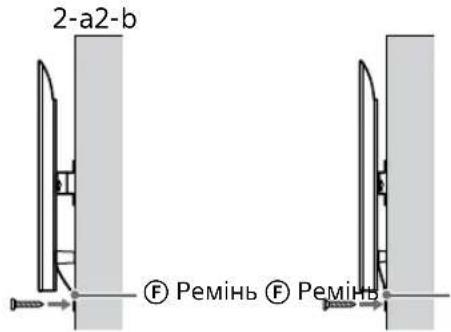

2 Виберіть спосіб настінного кріплення, як показано нижче.

2-a: Стандартне кріплення

2-b: Тонке кріплення

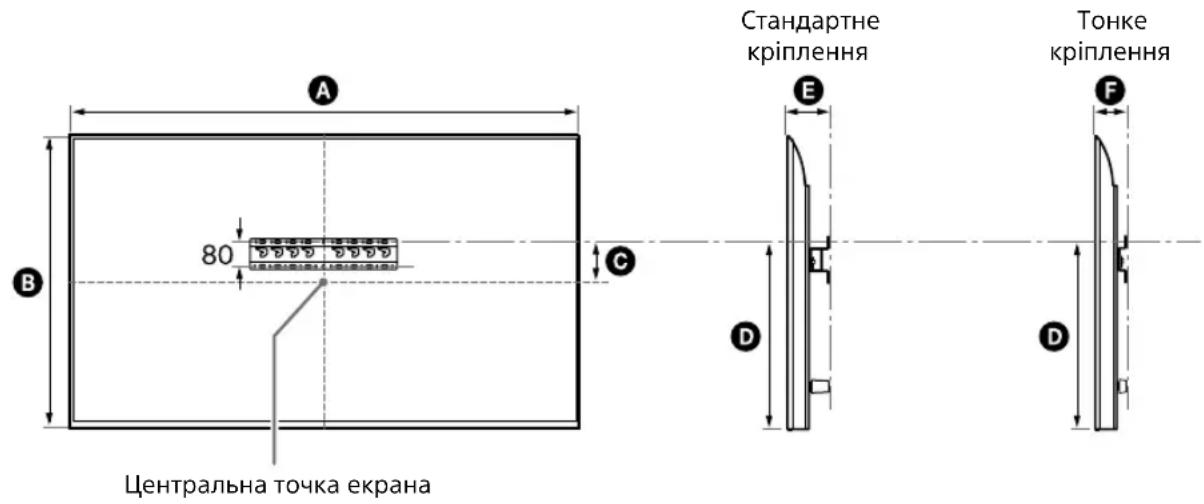

- Див. «Вимірювання для встановлення кронштейна для настінного кріплення на стіні» на стор. 20.

ЗАСТЕРЕЖЕННЯ

- У разі вибору 2-в доступ до гнізд на задній панелі буде обмежений.

2-a2-b

3 Якщо вибрано стандартне кріплення (2-а):

Прикріпіть перехідник для бази ① за допомогою гвинта (+PSW 4 × 10) ⏿ до Бази (20) Ⓐ.

• Див. «Місце встановлення перехідника для Бази ①» на стор. 22.

Приклад, установлення перехідника для бази ① у місці «а»

Якщо вибрано тонке кріплення (2-b):

Пропустіть цей крок.

4 Визначте положення гвинтів для встановлення бази (20) Ⓐ.

• Див. «Технічні характеристики» на стор. 19.

ЗАСТЕРЕЖЕННЯ

• Визначте міцність стіни, на яку буде встановлено телевізор або РК монітор. За необхідності зміцніть стіну належним чином.
• Стіна, на якій установленюється телевізор або РК монітор, має бути здатною витримати вагу, що принаймні в чотири рази перевищує вагу телевізора або РК монітора. (Вагу телевізора або РК монітора можна дізнатися в Довідковому посібнику.)

Якщо вибрано стандартне кріплення (2-а):

Використовуйте положення отворів для перехідника для бази ①.

Приклад, розмітка в місці «а» для встановлення Бази (20) Ⓐ

Якщо вибрано тонке кріплення (2-в):

Приклад, розмітка в місці «а» для встановлення Бази (20) Ⓐ

5 Просвердліть напрямні отвори в позначених місцях.

Переконайтеся, що стіна в тому місці, де буде просвердлено отвори, є достатньо міцною, щоб витримати вагу, щонайменше в чотири рази більшу за вагу телевізора або РК монітора.

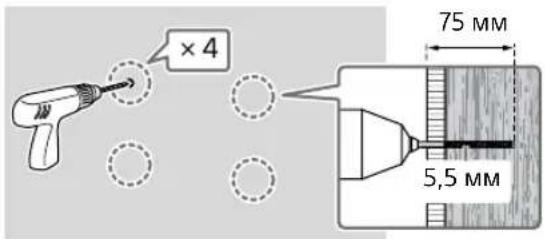

Свердління Гіпсокартону з брусами:

× 4 75 MM 5,5 MM

Примітка

• Глибина напрямних отворів — 75 мм, діаметр свердла — 5,5 мм.

Свердління монолітного бетону або бетонних блоків:

×4 75 MM 10 MM

6 Встановіть базу (20) Ⓐ на стіну за допомогою відповідних гвинтів (не входять до комплекту постачання).

Примітка

• Використовуйте принаймні чотири гвинти діаметром 8 мм або еквівалентні (не входять до комплекту постачання).
• Скористайтеся рівнем, щоб розташувати базу (20) Ⓐ горизонтально.

Якщо вибрано стандартне кріплення (2-а):

Вкрутіть чотири гвинти в отвори на перехіднику для бази ① з базою (20) Ⓐ.

Приклад, установлення Бази (20) Ⓐ у місці «а»

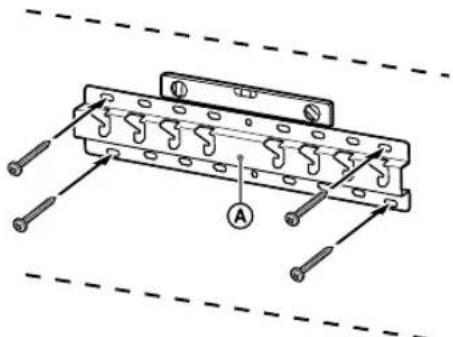

Якщо вибрано тонке кріплення (2-b):

Приклад, установлення Бази (20) Ⓐ у місці «а»

7 Тільки FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

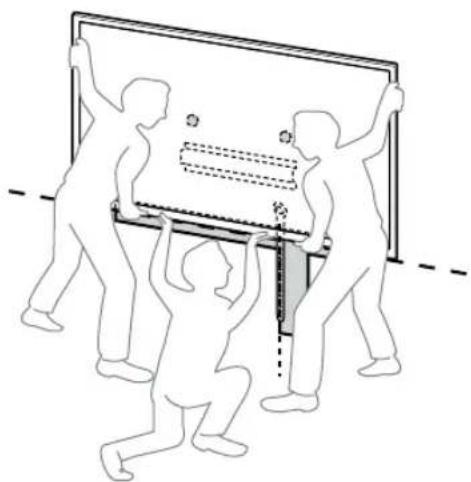

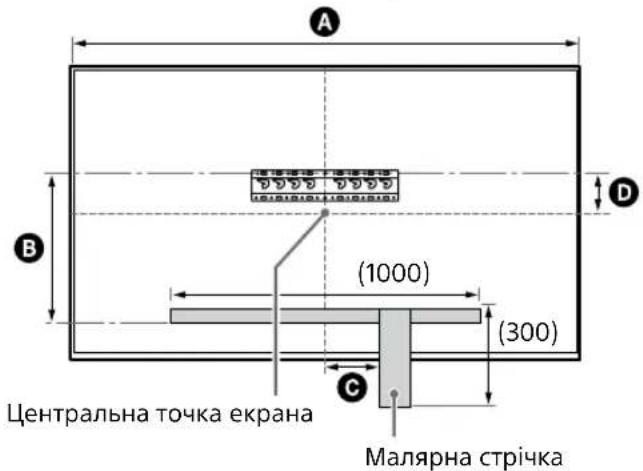

Розмітьте місце монтажу на стіні. За допомогою малярної стрічки чи подібного матеріалу (не входить до комплекту постачання) розмітьте розташування телевізора або РК монітора біля бази (20) Ⓐ або перехідника для бази Ⓘ.

• Див. «Розмітка стіни в місці встановлення телевізора або РК монітора» на стор. 23.

Окрім FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL Пропустіть цей крок.

Підготовка до встановлення телевізора або РК монітора

Примітка

- Тримайте викручені гвинти й невикористані деталі в безпечному, недосяжному для дітей місці.

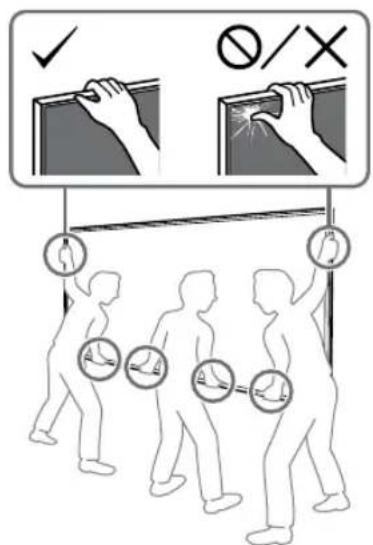

∅/X

Установлення телевізора або РК-монітора на стіні з коробки\*

* Лише для обмеженого регіону/країни/моделі.

Тільки FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

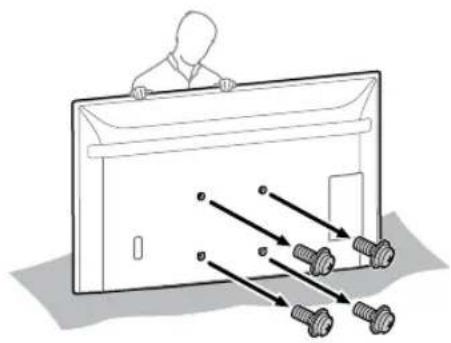

1 Викрутіть гвинти із задньої панелі телевізора або РК монітора.

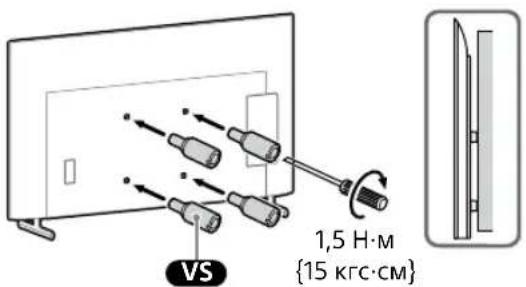

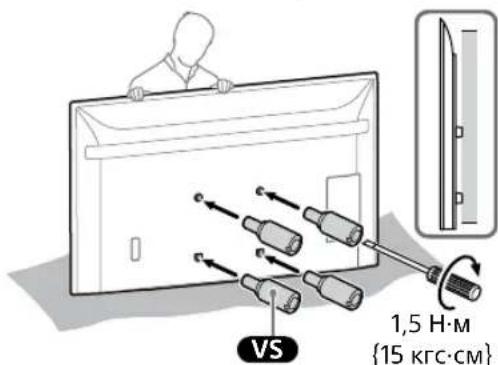

2 Прикріпіть настінне кріплення VS (додається до телевізора або РК монітора) ззаду телевізора або РК монітора (так щоб кріплення було паралельне стіні).

1,5 H·M {15 кгс·см} VS

Примітка

- Приєднуючи настінне кріплення VS до телевізора або РК монітора, затягніть його гвинти. Установлюючи настінне кріплення VS, використовуйте лише викрутку з пласким шліцом. Використання іншого інструмента може призвести до надмірного затягування гвинтів настінного кріплення VS та пошкодження телевізора або РК монітора.

3 Зафіксуйте кріпильні елементи кронштейна для настінного кріплення. Перевірте наявність усіх кріпильних елементів (див. «Постачається з SU-WL450» у розділі «Перевірка деталей» на стор. 7).

Примітка

- Надійно зафіксуйте кріпильні елементи за допомогою гвинтів. - Для електричної викрутки встановіть момент обертання приблизно 1,5 H·м {15 кгс·см}.

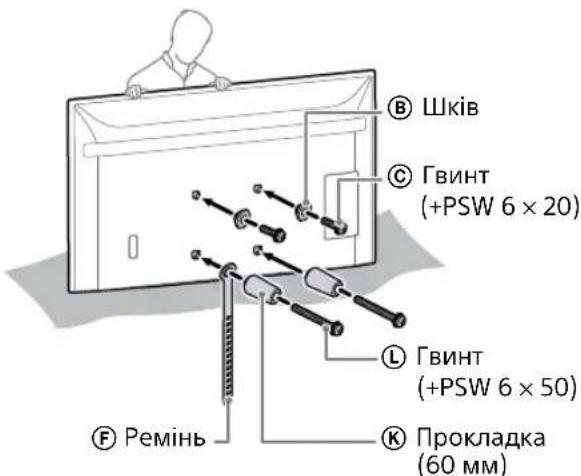

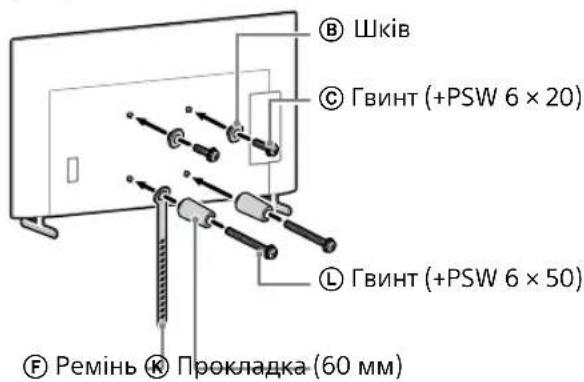

Якщо вибрано стандартне кріплення (2-а):

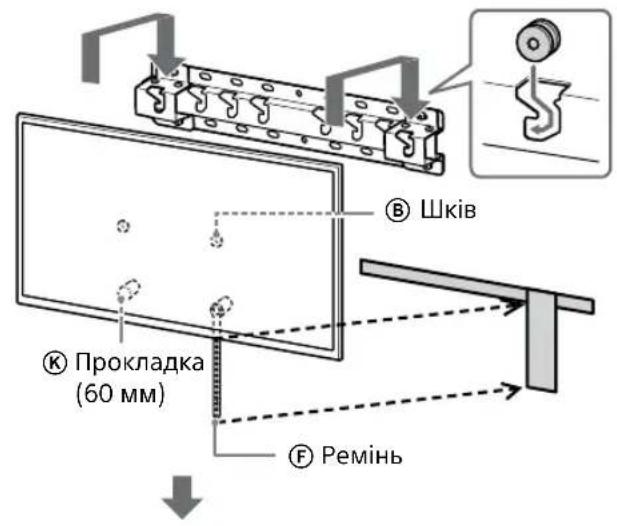

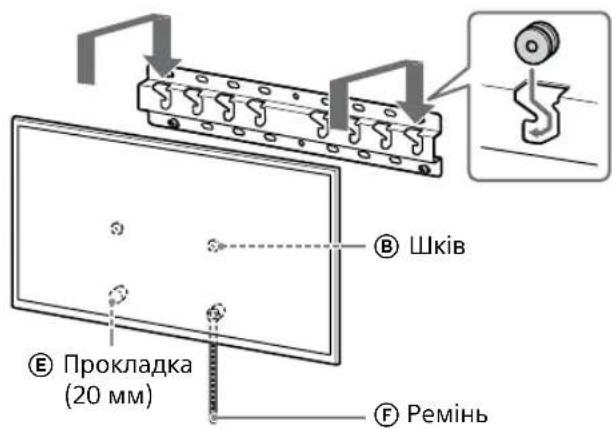

⑧ Шків ⑨ Гвинт (+PSW 6 × 20) ⑮ Гвинт (+PSW 6 × 50) ④ Ремінь ⑤ Прокладка (60 мм)

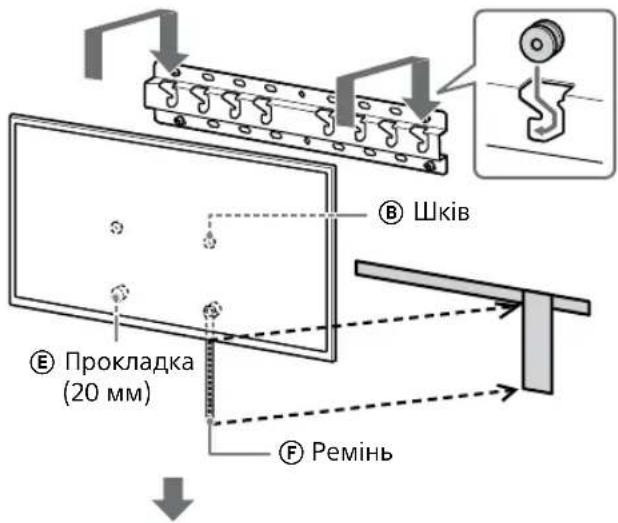

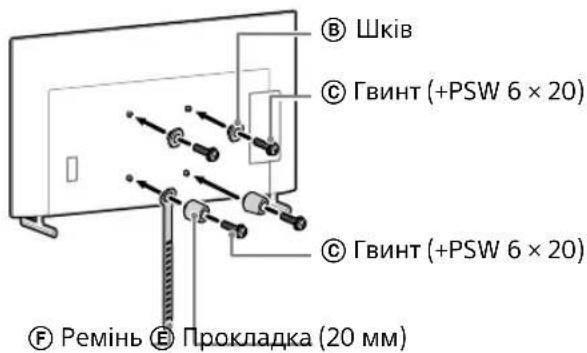

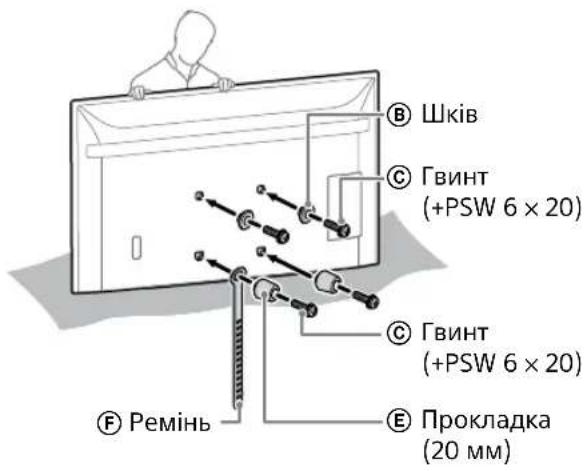

Якщо вибрано тонке кріплення (2-b):

B Шків C Гвинт (+PSW 6 × 20) C Гвинт (+PSW 6 × 20) E Прокладка (20 мм) F Ремінь

4 Підключіть до телевізора або РК монітора необхідні кабелі.

Перевірте підключення кабелів перед установленням телевізора або РК монітора на стіні. Після встановлення телевізора або РК монітора буде неможливо підключити кабелі.

Примітка

• Кабель у стіні має прокладати ліцензований підрядник.
• Упорядкуйте кабелі, щоб не наступити на них, перш ніж монтувати на стіні.

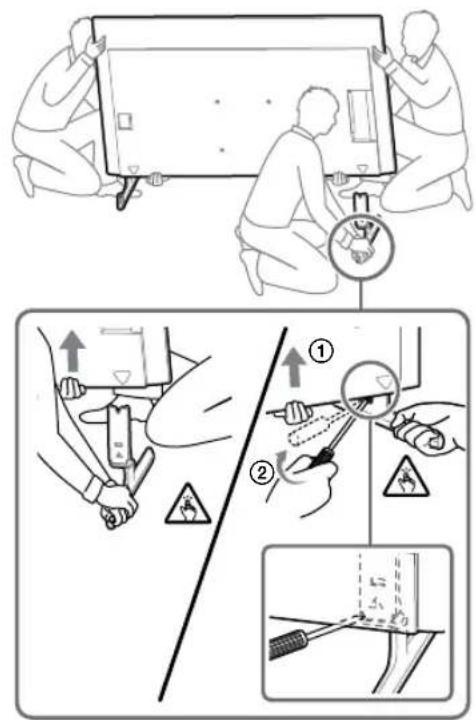

Установлення телевізора або РК-монітора на стіні з настільної підпори\*

* Лише для обмеженого регіону/країни/моделі.

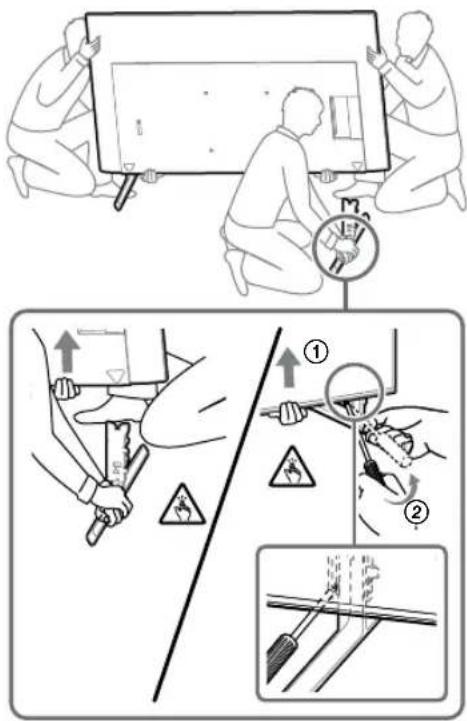

1 Прикріпіть настільну підпору, щоб поставити телевізор або РК монітор.

• Див. посібник із налаштування телевізора або РК монітора.

2 Викрутіть гвинти із задньої панелі телевізора або РК монітора.

3 Прикріпіть настінне кріплення VS (додається до телевізора або РК монітора) ззаду телевізора або РК монітора (так щоб кріплення було паралельне стіні).

VS 1,5 H·M {15 кгс·см}

Примітка

• Приєднуючи настінне кріплення VS до телевізора або РК монітора, затягніть його гвинти.
  Установлючи настінне кріплення VS, використовуйте лише викрутку з пласким шліцом. Використання іншого інструмента може призвести до надмірного затягування гвинтів настінного кріплення VS та пошкодження телевізора або РК монітора.

4 Зафіксуйте кріпильні елементи кронштейна для настінного кріплення. Перевірте наявність усіх кріпильних елементів (див. «Постачається з SU-WL450» у розділі «Перевірка деталей» на стор. 7).

Примітка

• Надійно зафіксуйте кріпильні елементи за допомогою гвинтів.
• Для електричної викрутки встановіть момент обертання приблизно 1,5 Н·м {15 кгс·см}.

Якщо вибрано стандартне кріплення (2-а):

⑧ Шків © Гвинт (+PSW 6 × 20) ⑤ Гвинт (+PSW 6 × 50) ④ Ремінь Ⓚ Прокладка (60 мм)

Якщо вибрано тонке кріплення (2-в):

⑧ Шків ⑨ Гвинт (+PSW 6 × 20) ⑩ Гвинт (+PSW 6 × 20) ⑤ Ремінь Ⓑ Прокладка (20 мм)

5 Підключіть до телевізора або РК монітора необхідні кабелі.

Перевірте підключення кабелів перед установленням телевізора або РК монітора на стіні. Після встановлення телевізора або РК монітора буде неможливо підключити кабелі.

Примітка

• Кабель у стіні має прокладати ліцензований підрядник.
• Упорядкуйте кабелі, щоб не наступити на них, перш ніж монтувати на стіні.

6 Від'єднайте настільну підпору від телевізора або РК монітора.

На наведеній нижче ілюстрації показано приклад виконання операції.

Окрім FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Знімайте одну сторону настільної підпори за раз. Міцно тримайте настільну підпору двома руками, в той час як інші особи підіймають телевізор або РК монітор.

- Повторіть попередній крок та зніміть іншу сторону настільної підпори.

Тільки FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL

- Знімайте одну сторону настільної підпори за раз. Міцно тримайте настільну підпору двома руками, в той час як інші особи підіймають телевізор або РК монітор.

• Повторіть попередній крок та зніміть іншу сторону настільної підпори.

Тільки KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Знімайте одну сторону настільної підпори за раз. Міцно тримайте настільну підпору двома руками, в той час як інші особи підіймають телевізор або РК монітор.

- Повторіть попередній крок та зніміть іншу сторону настільної підпори.

Тільки XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Знімайте одну сторону настільної підпори за раз. Міцно тримайте настільну підпору двома руками, в той час як інші особи підіймають телевізор або РК монітор.

• Повторіть попередній крок та зніміть іншу сторону настільної підпори.

Примітка

• Щонайменше три особи потрібно, щоб від'єднати настільну підпору.

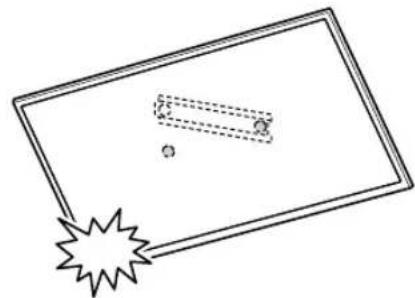

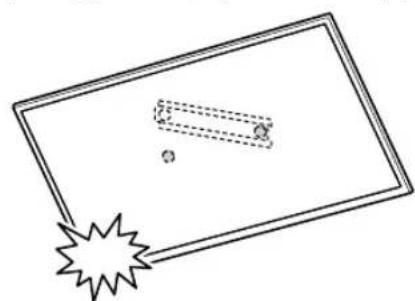

• Остерігайтеся застосування надмірної сили, від'єднуючи настільну підпору від телевізора або РК монітора, що може призвести до падіння телевізора або РК монітора і стати причиною травмування людей або пошкодження телевізора або РК монітора.
• Обережно поводьтеся з настільною підпорою, щоб не пошкодити телевізор або РК монітор.
• Піднімайте телевізор або РК монітор обережно, оскільки від'єднана настільна підпора може перекинутися та спричинити травми людей.
• Будьте вкрай обережними, коли зніматимете настільну підпору з телевізора або РК монітора. Якщо підпора впаде, вона може пошкодити поверхню, на якій тримається телевізор або РК монітор.

Установлення телевізора або РК монітора на стіні

Тільки FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ЗАСТЕРЕЖЕННЯ

- Для транспортування великого телевізора або РК монітора потрібно дві або більше осіб (три або більше осіб для телевізора або РК монітора з діагоналлю 189,3 см (75 дюйма) або більшою) (крім Єгипту). Для транспортування великого телевізора або РК монітора потрібно дві або більше осіб (три або більше осіб для телевізора або РК монітора з діагоналлю 75 дюйма (189,3 см) або більшою) (тільки для Єгипту).

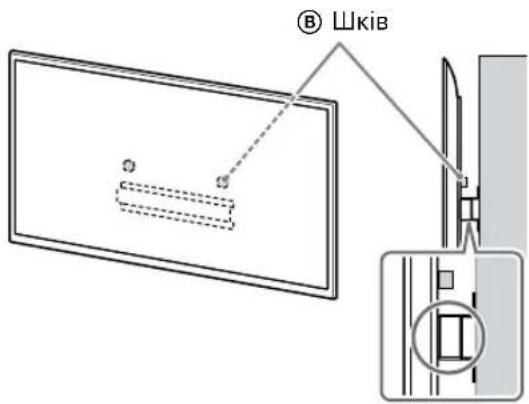

1 Підніміть телевізор або РК монітор.

• Щодо місць розташування шківів Ⓑ для підвішування на Базі (20) Ⓐ або перехіднику для бази Ⓞ див. розділ «Місце встановлення перехідника для Бази Ⓙ» на стор. 22.
• Тримаючи телевізор або РК монітор, переконайтеся, що задній бік телевізора або РК монітора торкається бази (20) Ⓐ або перехідника для бази ①.

Примітка

• Надійно тримайте телевізор або РК монітор обома руками. Ремінь (F) у нижній частині телевізора або РК монітора має бути вирівняний за малярною стрічкою.
• Trимати телевізор або РК монітор повинні трое людей. Той, хто розташовується спереду відносно телевізора або РК монітора, має давати вказівки іншим, щоб вирівняти положення.

- Під час установлення телевізора або РК монітора на стіні необхідно бути вкрай обережними, особливо тому, хто підтримує телевізор або РК монітор знизу. Падіння телевізора або РК монітора може призвести до серйозного травмування або навіть смерті.

B Шків F Ремінь

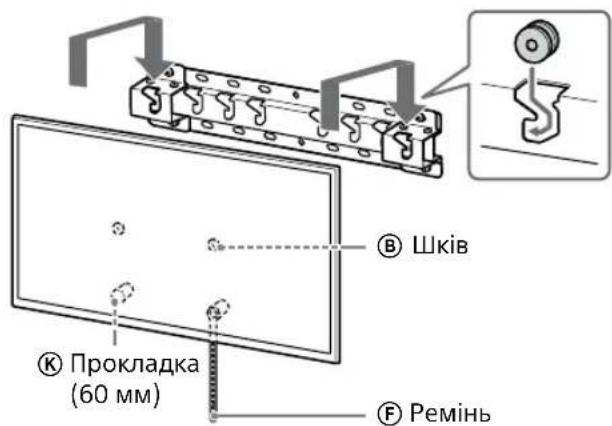

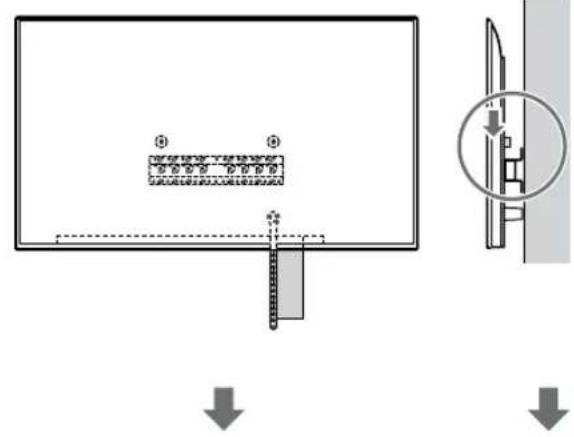

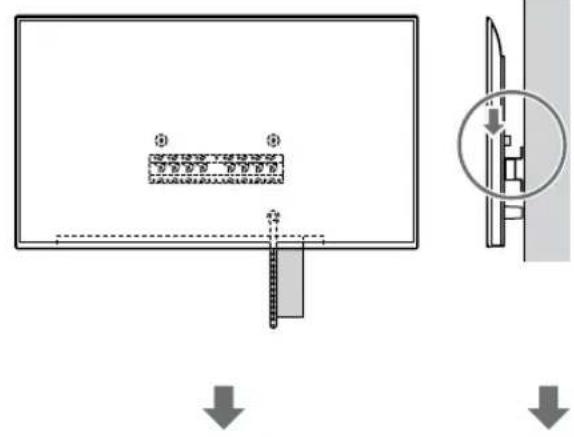

2 Установіть телевізор або РК монітор на базу (20) Ⓐ або перехідник для бази Ⓘ.

• Обережно опустіть телевізор або РК монітор та підвісьте шківи Ⓑ, прикріплені ззаду телевізора або РК монітора, на базі (20) Ⓐ або перехіднику для бази ① (вони повинні відповідати розмірам отворів).
• Після встановлення телевізора або РК монітора на стіні переконайтеся, що шківи Ⓑ надійно зафіксовано в базі (20) Ⓐ або в перехіднику для бази ①.
• Повільно відпускайте телевізор або РК монітор обома руками, щоб пересвідчитися, що він не впаде.

- Після встановлення телевізора або РК монітора на стіні зніміть малярну стрічку (чи аналогічний матеріал) зі стіни.

Якщо вибрано стандартне кріплення (2-а):

В Шків К Прокладка (60 мм) Ф Ремінь

Якщо вибрано тонке кріплення (2-b):

Шків Е Прокладка (20 мм) Ф Ремінь

3 Запобігання зміщенню нижньої частини телевізора або РК монітора.

- Підберіть провислу частину ременя (F) та надійно прикріпіть його до стіни.

2-a2-b ⑤ Ремінь ⑤ Ремінь

- Використовуйте гвинт діаметром 5 мм або еквівалентний (не входить до комплекту постачання).

Примітка

- Спробуйте легко потягнути нижню частину телевізора або РК монітора на себе, щоб переконатися, що вона не рухається вперед. Якщо відбувається рух, то фіксація неправильна й необхідно ще раз надійно закріпити ремінь (F).

Окрім FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ЗАСТЕРЕЖЕННЯ

- Для транспортування великого телевізора або РК монітора потрібно дві або більше осіб (три або більше осіб для телевізора або РК монітора з діагоналлю 189,3 см (75 дюйма) або більшою) (крім Єгипту). Для транспортування великого телевізора або РК монітора потрібно дві або більше осіб (три або більше осіб для телевізора або РК монітора з діагоналлю 75 дюйма (189,3 см) або більшою) (тільки для Єгипту).

1 Підніміть телевізор або РК монітор.

- Щодо місць розташування шківів Ⓑ для підвішування на Базі (20) Ⓐ або перехіднику для бази ① див. розділ «Місце встановлення перехідника для Бази ①» на стор. 22. - Тримаючи телевізор або РК монітор, переконайтеся, що задній бік телевізора або РК монітора торкається бази (20) Ⓐ або перехідника для бази ①.

B ШКиВ

Примітка

- Надійно тримайте телевізор або РК монітор обома руками.

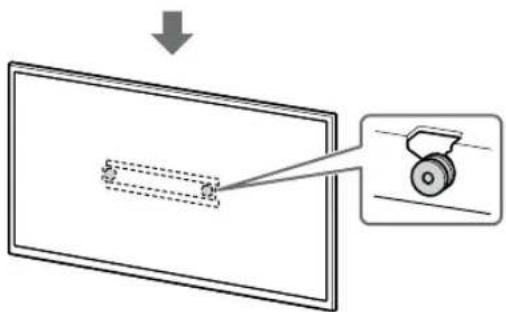

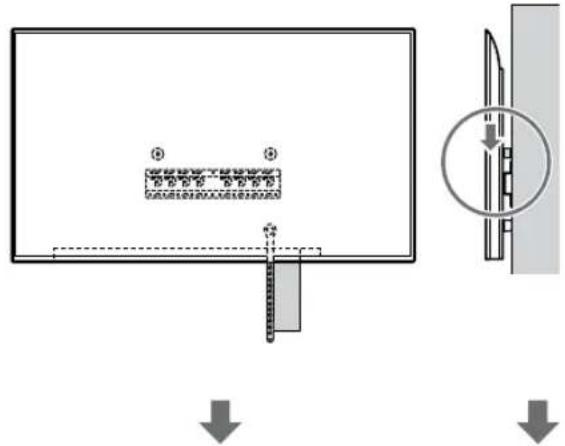

2 Установіть телевізор або РК монітор на базу (20) Ⓐ або перехідник для бази Ⓘ.

- Обережно опустіть телевізор або РК монітор та підвісьте шківи Ⓑ, прикріплені ззаду телевізора або РК монітора, на базі (20) Ⓐ або перехіднику для бази ① (вони повинні відповідати розмірам отворів). - Після встановлення телевізора або РК монітора на стіні переконайтеся, що шківи Ⓑ надійно зафіксовано в базі (20) Ⓐ або в перехіднику для бази ①. - Повільно відпускайте телевізор або РК монітор обома руками, щоб пересвідчитися, що він не впаде.

Якщо вибрано стандартне кріплення (2-а):

В Шків К Прокладка (60 мм) Ф Ремінь

Якщо вибрано тонке кріплення (2-b):

Шків Е Прокладка (20 мм) Ремінь

3 Запобігання зміщенню нижньої частини телевізора або РК монітора.

- Підберіть провислу частину ременя Ⓕ та надійно прикріпіть його до стіни.

2-a2-b ⑤ Ремінь ⑤ Ремінь

- Використовуйте гвинт діаметром 5 мм або еквівалентний (не входить до комплекту постачання).

Примітка

- Спробуйте легко потягнути нижню частину телевізора або РК монітора на себе, щоб переконатися, що вона не рухається вперед. Якщо відбувається рух, то фіксація неправильна й необхідно ще раз надійно закріпити ремінь (F).

Перевірка після завершення встановлення

Перевірте зазначені нижче пункти.

• Шківи Ⓑ надійно вставлено в базу (20) Ⓐ або в перехідник для бази Ⓘ.
• Шнур і кабель не перекручені й не затиснені.
• Ремінь Ⓕ міцно закріплено без провисання.

ЗАСТЕРЕЖЕННЯ

- Неправильне розміщення шнура живлення змінного струму тощо може стати причиною пожежі або ураження електричним струмом унаслідок короткого замикання. З метою безпеки обов'язково перевірте все після завершення встановлення.

Інші відомості

Під час знімання телевізора або РК монітора дотримуйтеся вказаної процедури встановлення у зворотному порядку.

- Для транспортування великого телевізора або РК монітора потрібно дві або більше осіб (три або більше осіб для телевізора або РК монітора з діагоналлю 189,3 см (75 дюйма) або більшою) (крім Єгипту). Для транспортування великого телевізора або РК монітора потрібно дві або більше осіб (три або більше осіб для телевізора або РК монітора з діагоналлю 75 дюйма (189,3 см) або більшою) (тільки для Єгипту).

Технічні характеристики

g h1h2f e d c b a

Розміри: (прибл.) [мм]

h1 : 20 (для тонкого кріплення, 2-b)
h2 : 60 (для стандартного кріплення, 2-a)

Вага (тільки база): (прибл.) [кг]

0,8

Конструкція та технічні характеристики можуть бути змінені без попередження.

Довідкові матеріали

Вимірювання для встановлення кронштейна для настінного кріплення на стіні

Цифри в наведеній таблиці можуть дещо відрізнятися в залежності від монтажу.

(MM)

Назва моделі	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43	592	138 96
XR-85X90LXRM-85X90L	1891	1085	58	607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X78AL / 75X77L / 75X75WL	1686	969	8	495	137 95
KD-75X85LKM-75X85L	1671	960	21	508	123 81
KD-75X81BL / 75X80LKM-75X80L	1675		962	12	493	137 95
XR-75X90LXRM-75X90L	1668	959		21	508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30LKD-65X78AL / 65X77L / 65X75WL	1462		842	71	494	135
KD-65X85L / 65X85BLKM-65X85L	1447		832	85	505	123 81
KD-65X81BL / 65X80LKM-65X80L	1452		836	76	494	135
XR-65X90LXRM-65X90L	1445		831	85	505	123 81

(MM)

Назва моделі	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Місце встановлення перехідника для Бази ①

a b c d

Назва моделі Розташування гаків
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Назва моделі Розташування гаків
FW-55BZ40L / 55BZ35L /55BZ30LKD-55X85L / 55X81BL /55X80L / 55X78AL / 55X77L /55X75WLKM-55X85L / 55X80LXR-55X90LXRM-55X90L	b
FW-50BZ30LKD-50X80L / 50X77L /50X75WLKM-50X80L	c
FW-43BZ30LKD-43X80L / 43X77L /43X75WLKM-43X80L	c

Розмітка стіни в місці встановлення телевізора або РК монітора

A B (1000) (300) C Центральна точка екрана Малярна стрічка D

(MM)

Назва моделі	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90LXRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85LKM-75X85L	1671 388 150 21
KD-75X81BL / 75X80LKM-75X80L	1675 373 150 12
XR-75X90LXRM-75X90L	1668 388 150 21

Профильдерге бекітілген гипсокартон

Алдын алу шаралары

Теледидармен немесе СКД монитормен беріледі

⑧ Тегершік ⑨ Буранда (+PSW 6 × 20) ⑩ Буранда (+PSW 6 × 20) ⑪ Аралык (20 мм) ⑫ Белдік

B Тегершік C Буранда (+PSW 6 × 20) C Буранда (+PSW 6 × 20) F Белдік E Аралык (20 мм)

В Тегершік К Аралык (60 мм) Ф Белдік

В Тегершік К Аралык (60 мм) Ф Белдік
