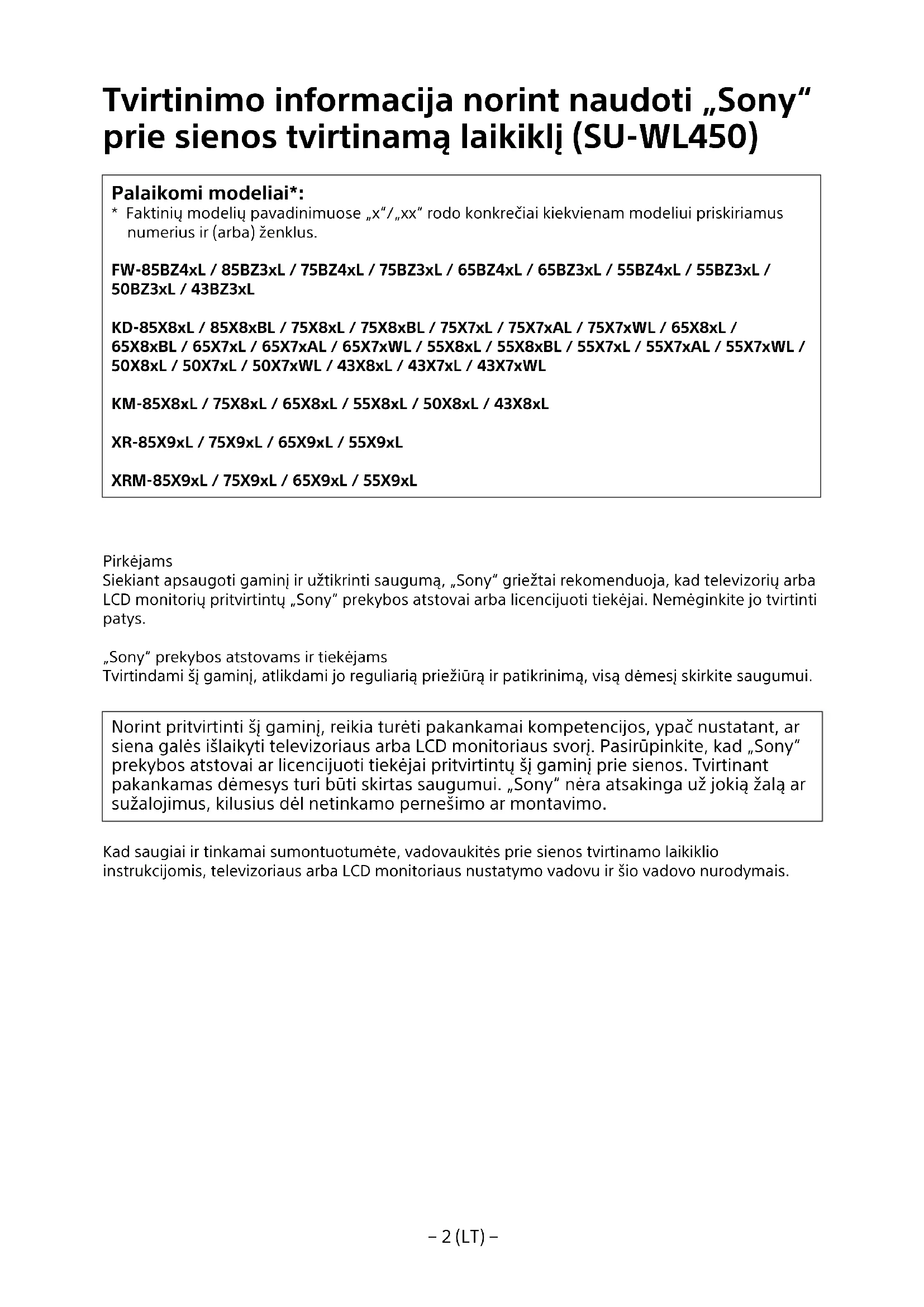

Tvirtinimo informacija norint naudoti „Sony“ prie sienos tvirtinamą laikiklj (SU-WL450)

Palaikomi modeliai\*:

* Faktinių modelių pavadinimuose „x”/„xx“ rodo konkrečiai kiekvienam modeliui priskiriamus numerius ir (arba) ženklus.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Siekiant apsaugoti gaminj ir užtikrinti saugumą, „Sony“ griežtai rekomenduoja, kad televizorių arba LCD monitorių pritvirtintų „Sony“ prekybos atstovai arba licencijuoti tiekėjai. Nemėginkite jo tvirtinti patys.

„Sony“ prekybos atstovams ir tiekėjams

Tvirtindami šj gamini, atlikdami jo reguliarią priežiūrą ir patikrinimą, visą dėmesį skirkite saugumui.

Norint pritvirtinti šj gaminj, reikia turėti pakankamai kompetencijos, ypač nustatant, ar siena galės išlaikyti televizoriaus arba LCD monitoriaus svorį. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekėjai pritvirtintų šį gaminį prie sienos. Tvirtinant pakankamas dėmesys turi būti skirtas saugumui. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl netinkamo pernešimo ar montavimo.

Kad saugiai ir tinkamai sumontuotumėte, vadovaukitės prie sienos tvirtinamo laikiklio instrukcijomis, televizoriaus arba LCD monitoriaus nustatymo vadovu ir šio vadovo nurodymais.

Prie sienos tvirtinamas laikiklis

Sauga

Dékojame, kad jsigijote ši gaminį.

Pirkėjams

TV arba LCD monitoriaus montavimas prie sienos

JSPÈJIMAS

PRIVALO SUMONTUOTI SPECIALISTAS

Šj gaminj privalo jrengti tik profesionalus montuotojas, išmokytas nustatyti, ar siena yra pakankamai stipri, kad išlaikytų televizoriaus arba LCD monitoriaus svorį. Jei montuojant televizorius arba LCD monitorius nebus tinkamai pritvirtintas, jis gali nukristi ir sunkiai sužeisti. „Sony” neatsako už žalą ar traumą, kilusią netinkamai elgiantis, netinkamai sumontavus ar sumontavus kitą nei nurodytas gaminys. Jūsų teisėms pagal įstatymą (jei tokių yra) tai įtakos neturi.

„Sony“ prekybos atstovams

Norint sumontuoti ši gaminj, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šia naudojimo instrukciją, kad montavimo darbus atliktumėte saugiai. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo. Baigę montavimo darbus atiduokite ši vadovą pirkėjui.

Šioje naudojimo instrukcijoje rodoma, kaip teisingai elgtis su gaminiu, ir pateikiamos svarbios atsargumo priemonės, kurių reikia laikytis, kad būtų išvengta nelaimingų Atsitikimų. Jūs privalote perskaityti įr gerai suprasti visas šiose naudojimo instrukcijose pateiktus nurodymus bei jų laikytis. To nepadarius, galima sunkiai susižeisti arba sugadinti turtą, tada garantija gali negalioti. Pasilikite šį vadovą, kad galėtumėte jį peržiūrėti ateityje.

„Sony“ gaminiai sukurti galvojant apie saugą. Jei gaminiai naudojami neteisingai, gali kilti gaisras, galima patirti elektros smūgį, gaminys gali nuvirsti ar užkristi ir taip rimtai sužaloti. Laikykitės atsargumo priemonių dėl saugos, kad išvengtumėte tokių nelaimingų atsitikimų.

Pagaminta Kinijoje

DÈMESIO

Tinkami gaminiai

Šis prie sienos tvirtinamas laikiklis skirtas tam tikriems TV arba LCD monitoriams. Norėdami patikrinti, su kuriais TV arba LCD monitoriais galima naudoti prie sienos tvirtinamą laikiklj, žr. trumpajį vadovą.

Pirkėjams

JSPÈJIMAS

Nesilaikant toliau pateiktų atsargumo priemonių, gali kilti gaisras, galima patirti elektros smūgį, arba gaminys gali nukristi – dėl to galima rimtai susižaloti ar net žūti.

Pasirūpinkite, kad montavimo darbus atliktų licencijuoti tiekėjai, o montavimo metu neleiskite arti būti mažiems vaikams.

Jei prie sienos tvirtinamas laikiklis arba TV, arba LCD monitorius sumontuoti netinkamai, gali jvykti toliau nurodyti nelaimingi atsitikimai. Jsitikinkite, kad montavimo darbus atlieka licencijuoti tiekėjai.

• TV arba LCD monitorius gali nukristi ir rimtai sužaloti. Galite patirti sumušimų arba lūžių.
• Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis, yra nestabili, nelygi ar nestatmena grindims, jrenginys gali nukristi ir sužaloti arba sugadinti turtą. Siena turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV arba LCD monitorius. (Norėdami sužinoti TV arba LCD monitoriaus svorį, žr. jo trumpajį vadovą.)
• Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, jrenginys gali nukristi ir sužaloti arba sugadinti turtą.

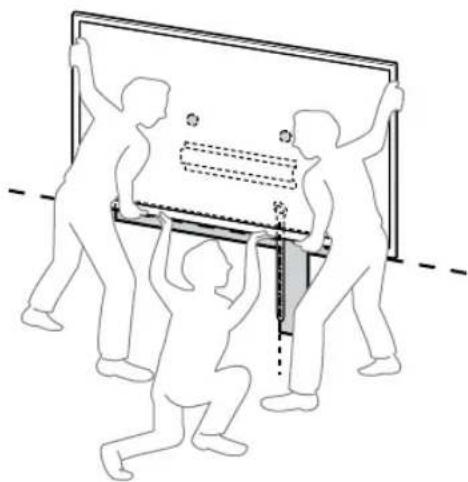

TV arba LCD monitoriaus pernešimo ar išėmimo darbus patikėkite licencijuotiems tiekėjams.

Jei TV arba LCD monitoriaus transportavimo ar išėmimo darbus atlieka ne licencijuoti tiekėjai, jis gali nukristi ir sužaloti arba sugadinti turtą. Dideliam TV arba LCD monitoriui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį TV arba LCD monitorių) (išskyrus Egiptą). Dideliam TV arba LCD monitoriui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį TV arba LCD monitorių) (tik Egiptui).

Sumontavę TV arba LCD monitorių, neišsukite sraigtų ar kt. dalių.

Jei tai padarysite, TV arba LCD monitorius gali nukristi ir sužaloti arba sugadinti turtą.

Nekeiskite prie sienos tvirtinamo laikiklio dalių.

Jei tai padarysite, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.

Nemontuokite kitos įrangos, išskyrus nurodytą gamini.

Šis prie sienos tvirtinamas laikiklis skirtas naudoti tik su nurodytu gaminiu. Jeigu montuosite kitą, nei nurodyta, įrangą, ji gali nukristi arba lŭžti, todėl sužaloti arba sugadinti turtą.

Prie sienos tvirtinamo laikiklio neapkraukite didesne nei TV arba LCD monitoriaus apkrova. Nekratykite TV arba LCD monitoriaus kairén / dešinén arba aukštyn / žemyn.

Jei tai padarysite, TV arba LCD monitorius gali nukristi ir sužaloti arba sugadinti turtą.

Nesilenkite ir nesikabinkite ant TV arba LCD monitoriaus.

Nesilenkite ir nesikabinkite ant TV arba LCD monitoriaus, nes jis gali ant jūsų užkristi ir rimtai sužaloti.

DÈMESIO

Nesilaikant toliau nurodytu atsargumo priemoniu, galima susižaloti arba sugadinti turtą.

- Nepanaudotas dalis būtinai laikykite saugioje vietoje ateičiai. Laikykite jas vaikams nepasiekiamoje vietoje.

Valydami gaminj ar atlikdami jo techninę priežiūrą, neveikite jo per didele jęga.

Nespauskite TV arba LCD monitoriaus iš viršaus per stipriai. Jei tai padarysite, TV arba LCD monitorius gali nukristi ir sužaloti arba sugadinti turtą.

Atsargumo priemonès

• Jei TV arba LCD monitorių, sumontuotą ant prie sienos tvirtinamo laikiklio, naudosite ilgą laiką, siena už TV arba LCD monitoriaus ar virš jo gali nubluktı, arba tapetai gali atsiklijuoti, priklausomai nuo to, iš kokių medžiagų pastatyta siena.
• Nuémus prisuktą prie sienos tvirtinamą laikiklj, sienoje liks sraigtų padarytos skylės.
• Nenaudokite prie sienos tvirtinamo laikiklio tokiose vietose, kur jì veiktų mechaninė vibracija.

Prie sienos tvirtinamo laikiklio montavimas

„Sony“ prekybos atstovams

JSPÈJIMAS

Toliau nurodytos instrukcijos skirtos tik „Sony“ tiekėjams. Perskaitykite pirmiau pateiktas atsargumo priemones ir montuodami, eksploatuodami bei tikrindami šį gamini ypatingą dėmesį skirkite saugai.

Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur TV arba LCD monitoriaus kampai arba šonai išsikištų už sienos paviršiaus.

Nemontuokite prie sienos tvirtinamo laikiklio ant kolonų ar panašių paviršių, kur TV arba LCD monitoriaus kampai arba šonai išsikištų už sienos paviršiaus. Jei asmuo ar objektas užkliūna išsikišusį TV arba LCD monitoriaus kampą ar šoną, šis gali sužaloti arba sugadinti turtą.

Nemontuokite TV arba LCD monitoriaus virš oro kondicionieriaus arba po juo.

Jei ant TV arba LCD monitoriaus laša vanduo arba jį ilgą laiką veikia oro srautas iš oro kondicionieriaus, gali kilti gaisras, galima patirti elektros smūgį, arba TV ar LCD monitorius gali sugesti.

Pasirūpinkite, kad prie sienos tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, laikantis šiose naudojimo instrukcijose pateiktų nurodymų.

Jei kuris nors sraigtas atsilaisvina ar iškrenta, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą. Jsitikinkite, kad naudojate sienos medžiagai tinkamus Sraigtus, ir patikimai pritvirtinkite jrangą keturiais ar daugiau 8 mm skersmens (arba atitinkamais) sraigtais.

Tiekiamus sraigtus ir priedų dalis naudokite tinkamai, laikydamiesi šiose naudojimo instrukcijose pateiktų nurodymų. Jei naudojate pakaitalus, TV arba LCD monitorius gali nukristi ir ką nors sužaloti, arba TV ar LCD monitorius gali būti sugadintas.

Pasirūpinkite, kad laikiklis būtų surinktas tinkamai, vadovaujantis šiose naudojimo instrukcijose pateiktomis procedūromis.

Jei kuris nors sraigtas atsilaisvina ar iškrenta, TV arba LCD monitorius gali nukristi ir ką nors sužaloti, arba TV arba LCD monitorius gali būti sugadintas.

Pasirūpinkite, kad sraigtai būtų patikimai jsukti reikiamose vietose.

Jei to nepadarysite, TV arba LCD monitorius gali nukristi ir ką nors sužaloti, arba TV arba LCD monitorius gali būti sugadintas.

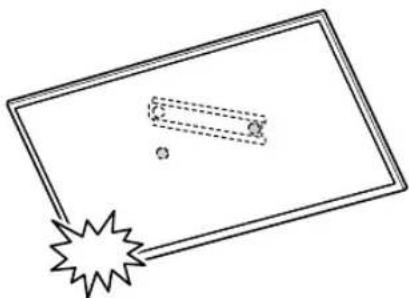

Bükite atsargüs, kad montavimo metu TV arba LCD monitorius nebütų sutrenktas.

Sutrenkus TV arba LCD monitorių, jis gali nukristi arba perlūžti. Taip galima susižaloti.

Isitikinkite, kad TV arba LCD monitorių montuosite ant statmenos ir plokščios sienos.

Jei to nepadarysite, TV arba LCD monitorius gali nukristi ir sužaloti.

Teisingai sumontavę TV arba LCD monitorių, tinkamai pritvirtinkite laidus.

Jei žmonės ar objektai įsipainios tarp kabelių, gali būti sužaloti žmonės arba sugadintas TV arba LCD monitorius.

Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebūtų suspausti.

Jei KS maitinimo laidas arba jungiamasis kabelis yra prispaustas tarp jrenginio ir sienos arba per jęgą sulenktas ar suspaustas, gali išljisti vidiniai laidininkai, todėl gali įvykti trumpasis jungimas arba nutrūkti elektros tiekimas. Dėl to gali kilti gaisras, arba galima patirti elektros smūgį.

Sraigtai, kurių reikia prie sienos tvirtinamam laikikliui montuoti prie sienos, nepridėti.

Montuodami prie sienos tvirtinamą laikiklj, naudokite sienos medžiagai tinkančius sraigtus.

Prieš pradedant darba

- Šiame vadove pateiktos televizoriaus ar LCD monitoriaus iliustracijos yra pavyzdžiai, kurie naudojami, kad operaciju atlikimo instrukcijos būtų aiškios. Dėl to iliustracijos gali skirtis nuo jūsų televizoriaus ar LCD monitoriaus.

Iš ko padaryta jūsų siena?

Pirmiausia išsiaškinkite, kokio tipo yra siena, ant kurios norite tvirtinti televizorių arba LCD monitorių.

Sausos konstrukcijos siena su profiliais

Atsargumo priemonės

• Didžiausias sienos storis: 16 mm.
• Isitikinkite, kad vidinio medienos profilio dydis yra bent 51 mm × 102 mm (bendrasis) arba 38 mm × 89 mm (vardinis).

Betoninė arba iš betoninių blokelių padaryta siena

Atsargumo priemonės

• Prie sienos tvirtinamą laikiklj tvirtinkite tiesiai ant betoninės sienos.
• Ísitikinkite, kad betoninės sienos storis yra mažiausiai 203 mm.
• Isitikinkite, kad kiekvieno betoninio blokelio dydis yra mažiausiai 203 mm × 203 mm × 406 mm.

Dalių patikrinimas

- Isitikinkite, kad yra visos dalys.

A Pagrindas (20) (×1)	B Skriemulys (×2)	C Sraigtas (+PSW 6 × 20)(×4)	E Tarpiklis (20 mm) (×2)
F Diržas (×1) 1 Pagrindo a	adapteris(×2)	J Sraigtas (+PSW 4 × 10)(×8)	K Tarpiklis (60 mm) (×2)
L Sraigtas (+PSW 6 × 50)(×2)

- Jūsų modelyje šių dalių naudoti negalima.

* Tik kai kuriuose regionuose / šalyse / modeliuose.

Pasiruošimas montuoti

• Prieš montuodami pasidėkite po ranka TV arba LCD monitoriaus trumpajį vadovą ir nustatymo vadovą.
• Patikrinkite TV arba LCD monitoriaus montavimo vieta.
• Pasiruoškite keturis ar daugiau 8 mm skersmens sraigtus ir vieną 5 mm skersmens arba atitinkamą sraigtą (nepridėti). Pasirinkite sienos medžiagai tinkamus sraigtus.
  • Pasiruoškite šiuos įrankius:

*1		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Tik sausos konstrukcijos sienai su profiliais

*2 Tik betoninei ar iš betoninių blokelių padarytai sienai
*3 Priklauso nuo modelio
*4 Tik televizoriams arba LCD monitoriams, kurių įstrižainė 189,3 cm (75 colių) ar daugiau (išskyrus Egiptą)

Tik televizoriams arba LCD monitoriams, kurių įstrižainė 75 colių (189,3 cm) ar daugiau (tik Egiptui)

Prie sienos tvirtinamo laikiklio montavimas

1 Nuspręskite, kurioje vietoje montuosite.

Isitikinkite, ar ant sienos pakanka vietos televizoriui arba LCD monitoriui ir ar ji galès atlaikyti svorj, bent keturis kartus didesnj už televizoriaus arba LCD monitoriaus. Norėdami sužinoti TV arba LCD monitoriaus svorj, žr. TV arba LCD monitoriaus trumpąji vadovą.

Pastaba

• TV arba LCD monitorių pritvirtinus prie sienos, viršutinė TV arba LCD monitoriaus dalis šiek tiek pasvyra i priekį.

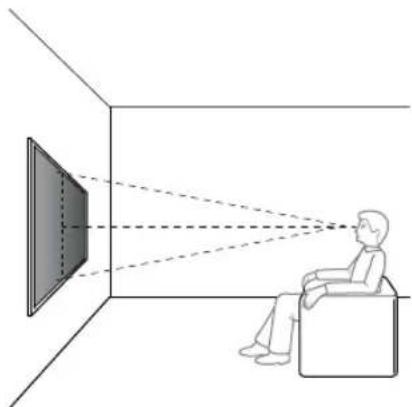

• Rekomenduojame patikrinti televizoriaus arba LCD monitoriaus padėtį žiūrėjimo aplinkoje.

2 Pasirinkite tvirtinimo prie sienos būdą kaip nurodyta toliau.

2-a: Standartinis tvirtinimas

2-b: Kompaktiškas tvirtinimas

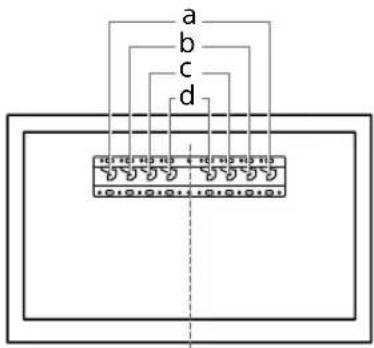

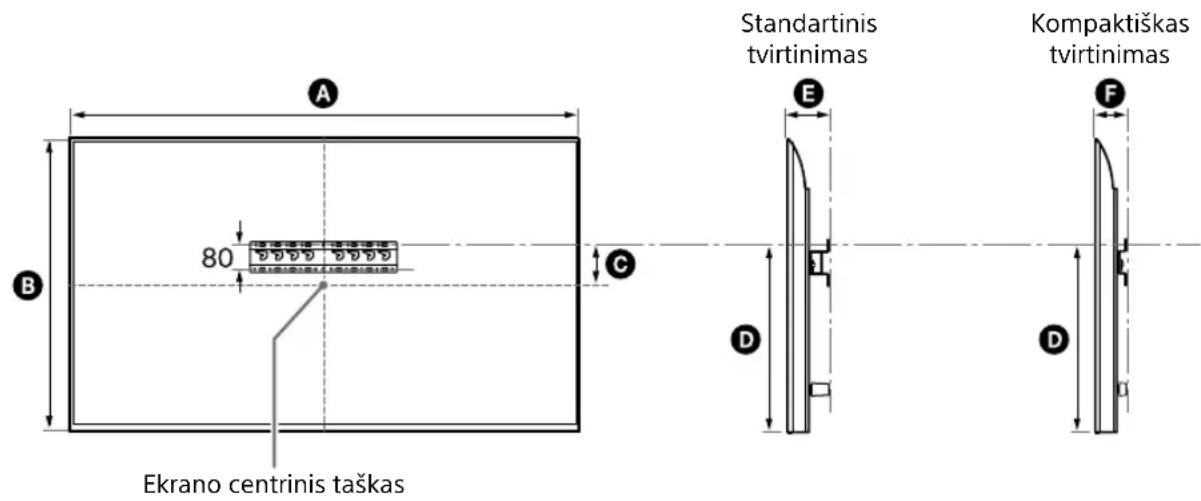

- Žr. „Prie sienos tvirtinamo laikiklio installacijos ant sienos matavimas“, 19 psl.

JSPÉJIMAS

- Kai pasirenkamas 2-b variantas, prieiga prie gale esančių išvadų tampa ribota.

2-a2-b

3 Jei pasirenkamas standartinis tvirtinimas (2-a):

Pagrindo adapteri ①, naudodami sraigtą (+PSW 4 × 10) ②, pritvirtinkite prie pagrindo (20) ③.

- Žr. „Pagrindo adapterio ① tvirtinimo vieta“, 21 psl.

Pvz., pagrindo adapterio ① tvirtinimas „a“ taške

Jei pasirenkamas kompaktiškas tvirtinimas (2-b):

Praleiskite šj veiksmą.

4 Nustatykite sraigtų vietas, kur montuosite pagrindą (20) Ⓐ.

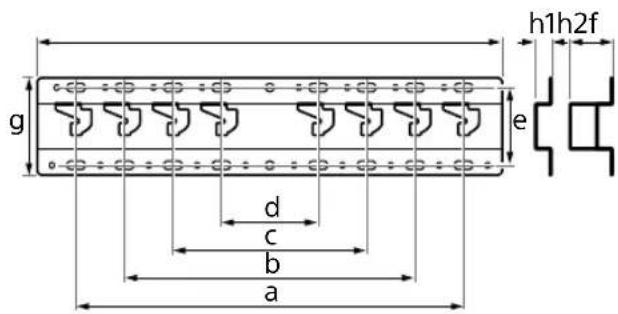

- Žr. „Techniniai duomenys“, 18 psl.

JSPÈJIMAS

• Nustatykite sienos, ant kurios bus kabinamas TV arba LCD monitorius, tvirtuma. Jei reikia, pakankamai sutvirtinkite siena.
• Siena, ant kurios bus kabinamas TV arba LCD monitorius, turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV arba LCD monitoriaus. (Norėdami sužinoti TV arba LCD monitoriaus svorį, žr. jo trumpajį vadovą.)

Jei pasirenkamas standartinis tvirtinimas (2-a):

Naudokite pagrindo adapterio ① skylių padėtis.

Pvz., žymėjimas taškė „a”, kad atitiktų pagrindą (20) Ⓐ

Jei pasirenkamas kompaktiškas tvirtinimas (2-b):

Pvz., žymėjimas taškė „a“, kad atitiktų pagrindą (20) Ⓐ

5 Išgrężkite kontrolines skyles žymių vietose.

Įsitikinkite, ar vieta sienoje, kurioje grešite skyles, galės atlaikyti svorį, bent keturis kartus didesnį už televizoriaus arba LCD monitoriaus.

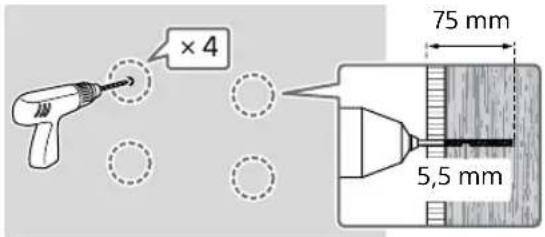

Sausos konstrukcijos sienos su profiliais gręžimas:

×4 75 mm 5,5 mm

Pastaba

- Skylies grężkite iki 75 mm gylio, naudodami 5,5 mm skersmens grążtą.

Betoninės ar iš betoninių blokelių padarytos sienos gręžimas:

×4 75 mm 10 mm

6 Pagrindą (20) Ⓐ pritvirtinkite prie sienos tinkamais sraigtais (nepateikiami).

Pastaba

• Naudokite keturis ar daugiau 8 mm skersmens arba atitinkamus sraigtus (nepridėti).
• Gulsciuku patikrinkite, ar pagrindas (20) Ⓐ yra horizontalus.

Jei pasirenkamas standartinis tvirtinimas (2-a):

Keturis sraigtus prakiškite per pagrindo adapteryje ① esančias angas ir sujunkite su pagrindu (20) A.

Pvz., pagrindo (20) Ⓐ tvirtinimas „a“ taške

Jei pasirenkamas kompaktiškas tvirtinimas (2-b):

Pvz., pagrindo (20) Ⓐ tvirtinimas „a” taške

7 Tik FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

Pažymėkite montavimo vietą ant sienos.

Naudokite, pvz., maskuojamają juostą (nepateikiama), televizoriaus arba LCD monitoriaus vietai pažymėti šalia pagrindo (20) Ⓐ arba pagrindo adapterio Ⓗ.

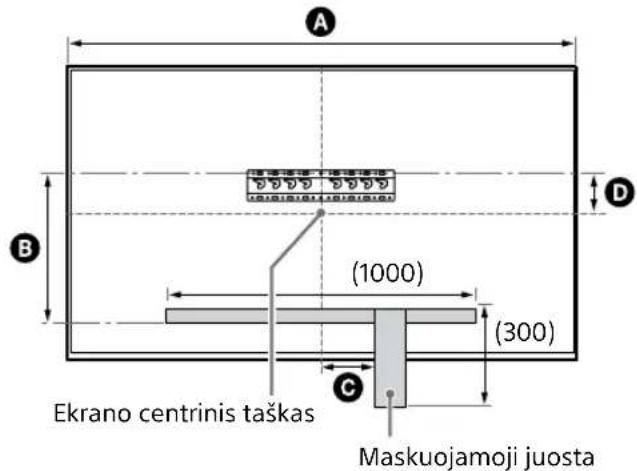

- Žr. „TV arba LCD monitoriaus tvirtinimo vietos žymėjimas ant sienos“, 22 psl.

Išskyrus FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL Praleiskite ši veiksmą.

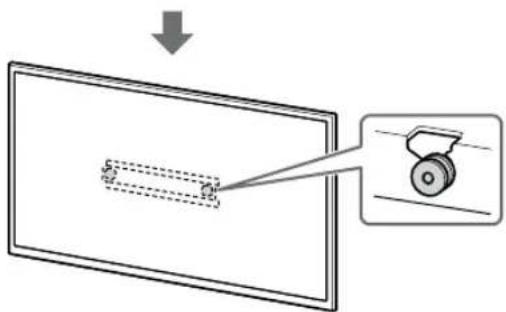

Pasiruošimas tvirtinti TV arba LCD monitorių

Pastaba

- Nuimtus varžtus ir nenaudojamas dalis padėkite j saugią vietą, nepasiekiamą vaikams.

∅/X

TV arba LCD monitoriaus montavimas prie sienos iš kartono\*

* Tik kai kuriuose regionuose / šalyse / modeliuose.

Tik FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

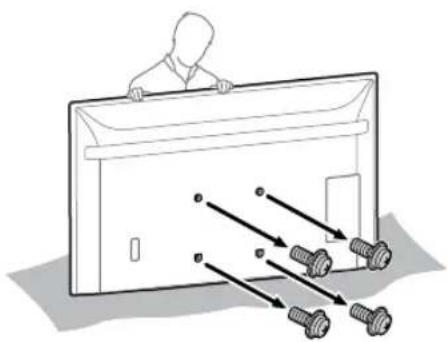

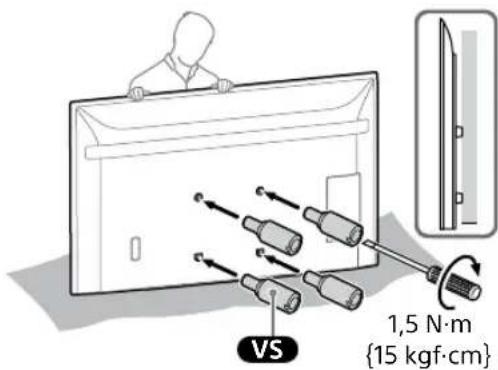

1 Išsukite televizoriaus arba LCD monitoriaus užpakalinėje dalyje esančius varžtus.

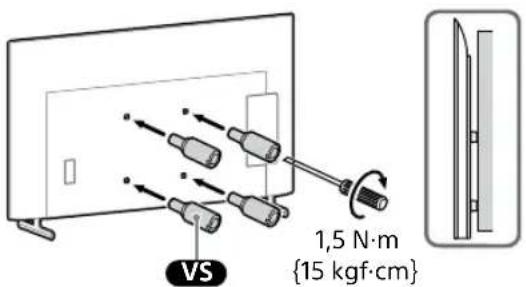

2 Pritvirtinkite prie sienos tvirtinamą elementą VS (pridedamą su televizoriumi arba LCD monitoriumi) televizoriaus arba LCD monitoriaus nugarėlėje (kad būtų lygiagretu sienai).

1,5 N·m {15 kgf·cm}

Pastaba

- Prie televizoriaus ar LCD monitoriaus tvirtindami prie sienos tvirtinamus elementus VS, būtinai ji priveržkite. Prie sienos tvirtinamo elemento VS montavimu naudokite tik plokščią atsuktuvą. Jei naudosite kitą jrankį, prie sienos tvirtinamą elementą VS galite priveržti per stipriai ir sugadinti televizorių ar LCD monitorių.

3 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ – „Tiekiama kartu su SU-WL450“ 6 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

- Sraigtais gerai pritvirtinkite papildomas dalis. - Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}.

Jei pasirenkamas standartinis tvirtinimas (2-a):

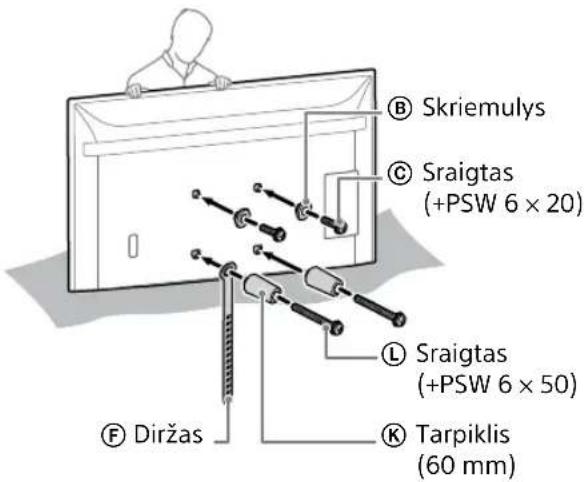

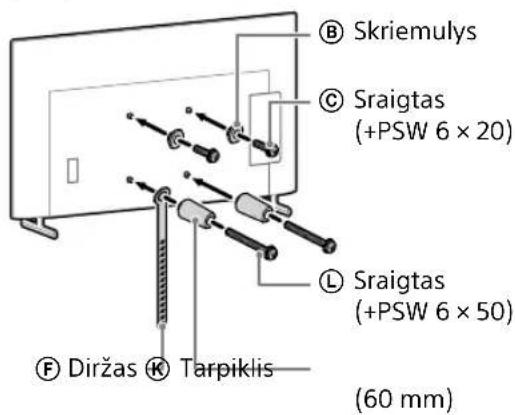

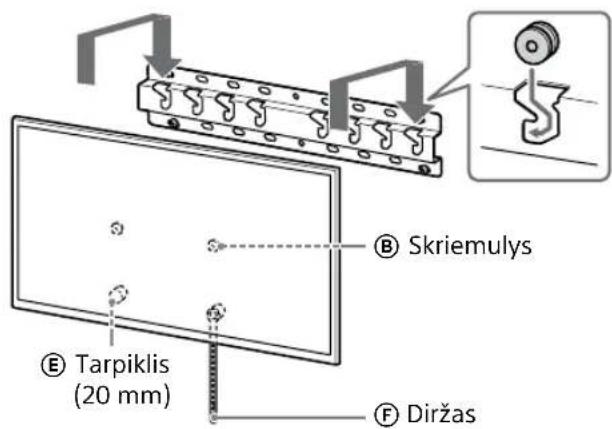

Skriemuly Sraigtas (+PSW 6 × 20) Sraigtas (+PSW 6 × 50) Tarpiklis (60 mm)

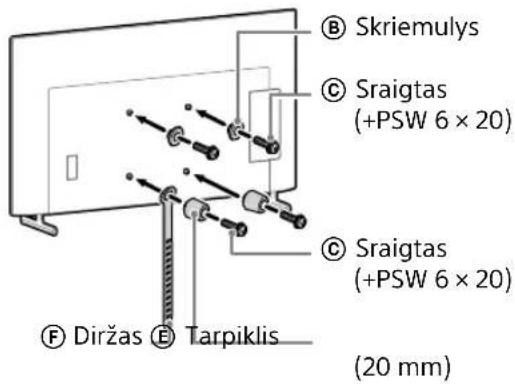

Jei pasirenkamas kompaktiškas tvirtinimas (2-b):

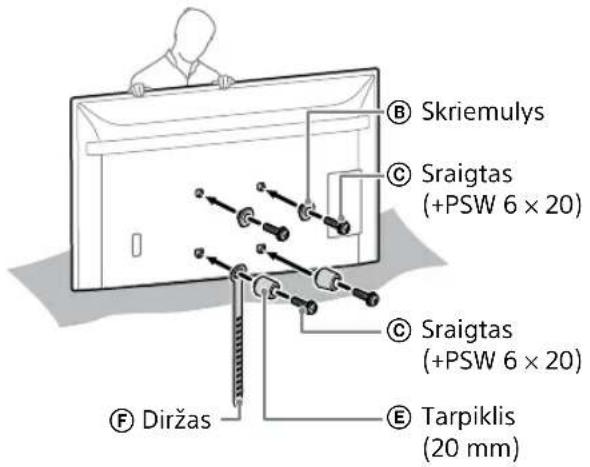

Skriemuly Sraigtas (+PSW 6 × 20) Sraigtas (+PSW 6 × 20) Tarpiklis (20 mm)

4 Prijunkite prie TV arba LCD monitoriaus reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV arba LCD monitorių prie sienos. Kai TV arba LCD monitorius bus pritvirtintas, kabelių prijungti nebegalėsite.

Pastaba

- Kabelio tiesimą per sieną patikėkite licencijuotam atstovui.

- Prieš montuodami jrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

TV arba LCD monitoriaus montavimas prie sienos nuo stalviršio stovo\*

* Tik kai kuriuose regionuose / šalyse / modeliuose.

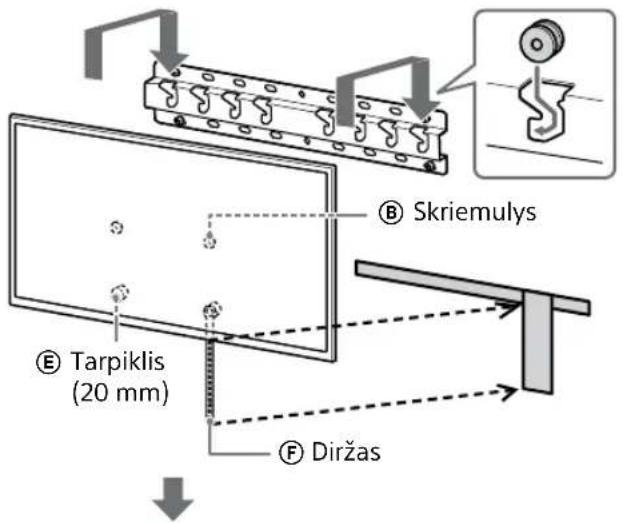

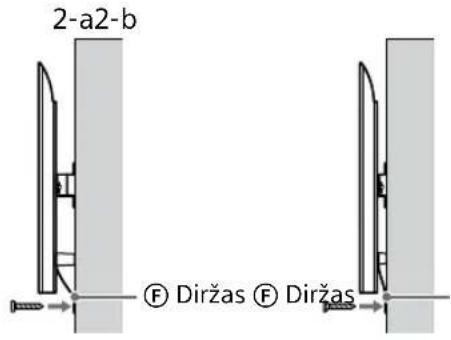

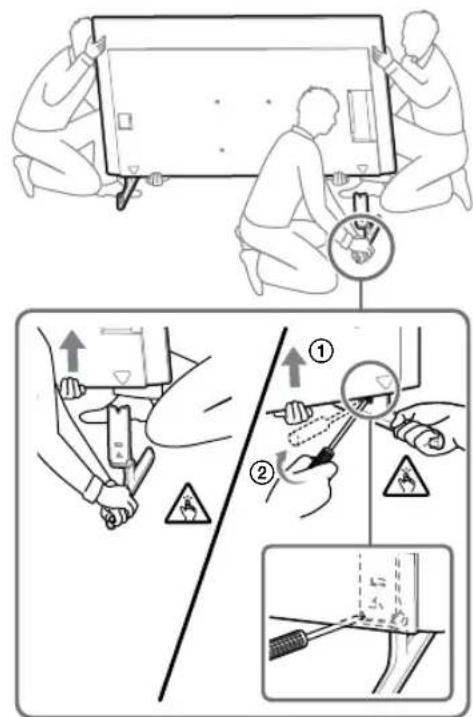

1 Prijunkite ant stalo pastatomą stovą, kad televizorius arba LCD monitorius stovėtu.

- Žr. televizoriaus arba LCD monitoriaus nustatymo vadovą.

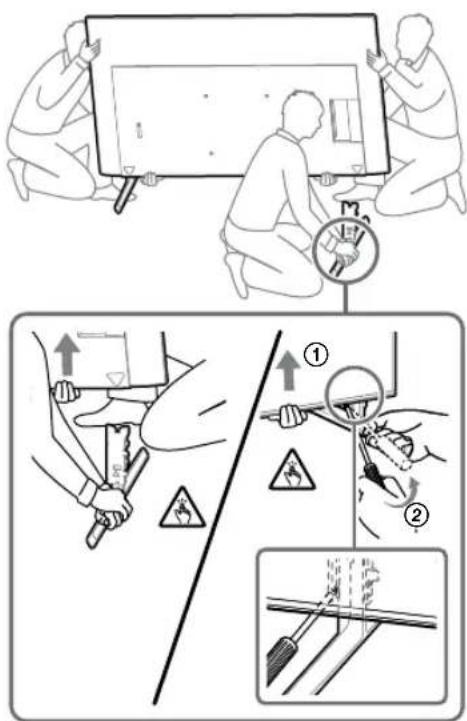

2 Išsukite televizoriaus arba LCD monitoriaus užpakalinėje dalyje esančius varžtus.

3 Pritvirtinkite prie sienos tvirtinamą elementą VS (pridedamą su televizoriumi arba LCD monitoriumi) televizoriaus arba LCD monitoriaus nugarėlėje (kad būtų lygiagretu sienai).

VS 1,5 N·m {15 kgf·cm}

Pastaba

- Prie televizoriaus ar LCD monitoriaus tvirtindami prie sienos tvirtinamus elementus VS, būtinai ji priveržkite.

Prie sienos tvirtinamo elemento VS montavimui naudokite tik plokščia atsuktuvą. Jei naudosite kitą jrankj, prie sienos tvirtinamą elementą VS galite priveržti per stipriai ir sugadinti televizorių ar LCD monitorių.

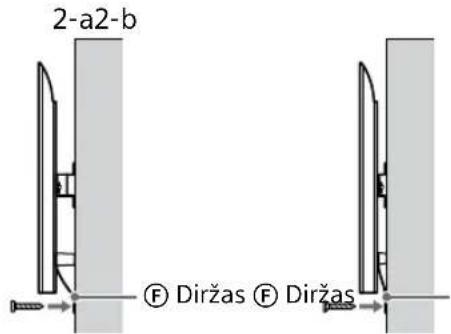

4 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ – „Tiekiama kartu su SU-WL450“ 6 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

- Sraigtais gerai pritvirtinkite papildomas dalis. - Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}.

Jei pasirenkamas standartinis tvirtinimas (2-a):

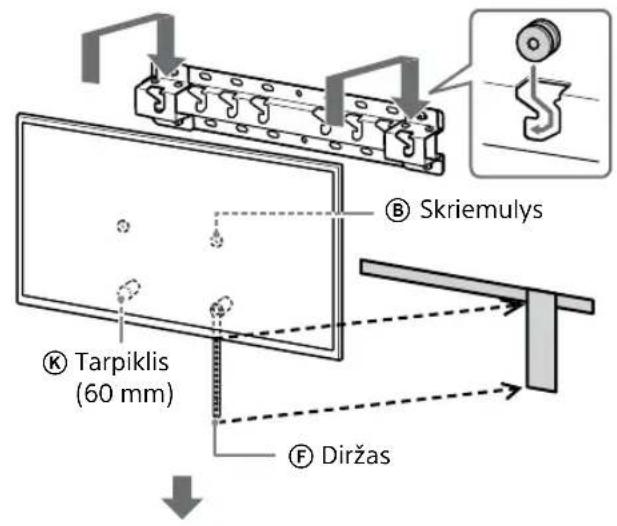

Skriemuly Sraigtas (+PSW 6 × 20) Sraigtas (+PSW 6 × 50) Diržas Tarpiklis (60 mm)

Jei pasirenkamas kompaktiškas tvirtinimas (2-b):

Skriemuly Sraigtas (+PSW 6 × 20) Sraigtas (+PSW 6 × 20) Diržas Tarpiklis (20 mm)

5 Prijunkite prie TV arba LCD monitoriaus reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV arba LCD monitorių prie sienos. Kai TV arba LCD monitorius bus pritvirtintas, kabelių prijungti nebegalėsite.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui.
• Prieš montuodami jrenginj ant sienos, suriškite laidus, kad ant jų neužliptumėte.

6 Atjunkite ant stalo pastatomą stovą nuo televizoriaus arba LCD monitoriaus.

Ši iliustracija yra operacijos pavyzdys.

Išskyrus FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių arba LCD monitorių.

- Pakartokite ankstesnji veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalj.

Tik FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL

- Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių arba LCD monitorių.

- Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Tik KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių arba LCD monitorių.

- Pakartokite ankstesnj veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalj.

- Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių arba LCD monitorių.

- Pakartokite ankstesnji veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalj.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia triju arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus arba LCD monitoriaus, nenaudokite per daug jęgos, nes TV arba LCD monitoriaus komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius arba LCD monitorius.
• Su ant stalo pastatomu stovu elkitės atsargiai, kad nepažeistumėte televizoriaus arba LCD monitoriaus.
• Būkite atsargūs, keldami televizorių arba LCD monitorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus arba LCD monitoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus arba LCD monitoriaus, kuris yra ant jo uždėtas, paviršiaus.

TV arba LCD monitoriaus tvirtinimas prie sienos

Tik FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

JSPĖJIMAS

- Dideliam TV arba LCD monitoriui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį TV arba LCD monitorių) (išskyrus Egiptą). Dideliam TV arba LCD monitoriui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį TV arba LCD monitorių) (tik Egiptui).

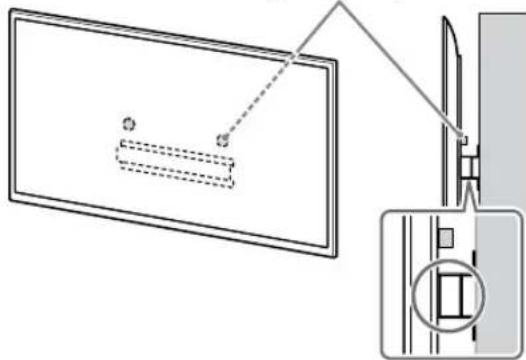

1 Televizoriaus arba LCD monitoriaus pakélimas.

• Skriemulių Ⓑ vietą pakabinimui ant pagrindo (20) Ⓐ arba pagrindo adapterio Ⓞ žr. „Pagrindo adapterio Ⓜ tvirtinimo vieta“, 21 psl.
• Kai laikote televizorių arba LCD monitorių, įsitikinkite, kad televizoriaus arba LCD monitoriaus nugarėlė liečia pagrindą (20) ① ar pagrindo adapterį ②.

Pastaba

• Saugiai laikykite televizorių arba LCD monitorių abiem rankomis ir užtikrinkite, kad televizoriaus arba LCD monitoriaus diržas Ⓔ ir apatinė dalis būtų sulygiuota maskavimo juosta.
• Neškite televizorių arba LCD monitorių trise, ir dar reikalingas prieš televizorių arba LCD monitorių einantis žmogus, kuris vadovautų kitiems ir pakoreguotų padėtį.

- Būkite labai atsargūs montuodami televizorių arba LCD monitorių ant sienos, ypač turi saugotis žmogus, kuris palaiko televizorių arba LCD monitorių iš apačios, nes televizoriaus arba LCD monitoriaus komplektas gali nukristi ir smarkiai ar net mirtinai sužeisti.

Skriemuly Diržas

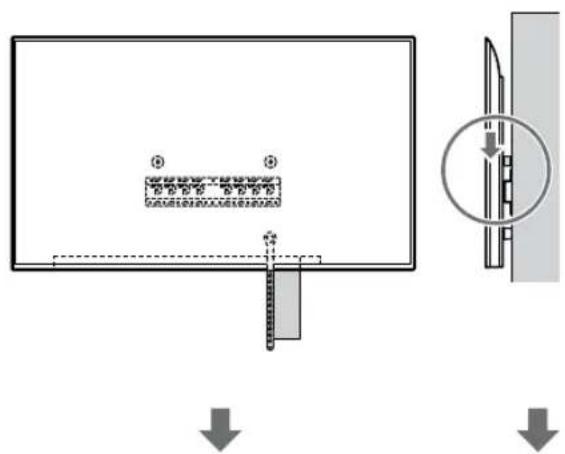

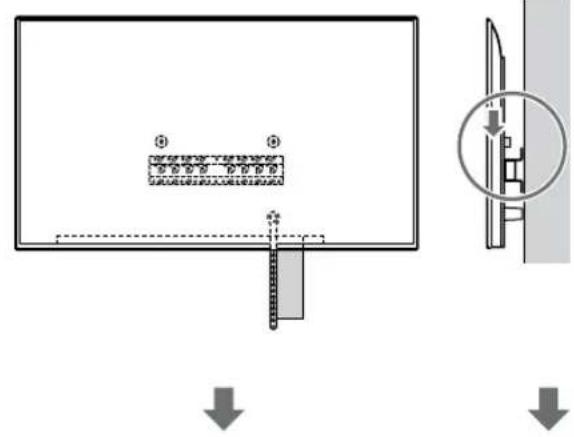

2 Televizoriaus arba LCD monitoriaus montavimas ant pagrindo (20) Ⓐ ar pagrindo adapterio Ⓘ.

• Atsargiai leiskite televizorių arba LCD monitorių ir prie televizoriaus arba LCD monitoriaus nugarėlės pritvirtintus skriemulius Ⓑ pakabinkite ant pagrindo (20) Ⓐ arba pagrindo adapterio ①. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV arba LCD monitorių ant sienos, įsitikinkite, kad skriemuliai Ⓑ tvirtai užfiksuoti pagrinde (20) Ⓐ arba ant pagrindo adapterio Ⓘ.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius arba LCD monitorius nekrenta.

- Sumontavę televizorių arba LCD monitorių ant sienos, nuplėškite maskuojamą juostą, pvz., nuo sienos.

Jei pasirenkamas standartinis tvirtinimas (2-a):

Skriemulys Tarpiklis (60 mm) Diržas

Jei pasirenkamas kompaktiškas tvirtinimas (2-b):

Skriemulys Tarpiklis (20 mm) Diržas

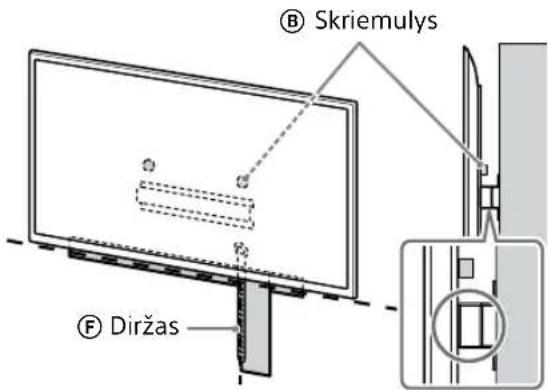

3 TV arba LCD monitoriaus apačios apsauga nuo pakrypimo.

- Paimkite dirža Ⓔ ir tvirtai pritvirtinkite prie sienos.

2-a2-b F Diržas F Diržas

- Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

- Pabandykite nestipriai patraukti TV arba LCD monitoriaus apačią tiesiai j save, kad jsitikintumėte, jog jis nejuda. Jei jis nors kiek juda – vadinasi, nėra teisingai pritvirtintas, ir diržą Ⓔ reikia gerai sutvirtinti iš naujo.

Išskyrus FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

JSPÈJIMAS

- Dideliam TV arba LCD monitoriui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį TV arba LCD monitorių) (išskyrus Egiptą). Dideliam TV arba LCD monitoriui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį TV arba LCD monitorių) (tik Egiptui).

1 Televizoriaus arba LCD monitoriaus pakélimas.

• Skriemulių Ⓑ vietą pakabinimui ant pagrindo (20) Ⓐ arba pagrindo adapterio ① žr. „Pagrindo adapterio ① tvirtinimo vieta“, 21 psl.
• Kai laikote televizorių arba LCD monitorių, įsitikinkite, kad televizoriaus arba LCD monitoriaus nugarėlė liečia pagrindą (20) ① ar pagrindo adapterį ②.

© Skriemulys

- Tvirtai laikykite televizorių arba LCD monitorių dviem rankom.

2 Televizoriaus arba LCD

monitoriaus montavimas ant pagrindo (20) Ⓐ ar pagrindo adapterio ①.

• Atsargiai leiskite televizorių arba LCD monitorių ir prie televizoriaus arba LCD monitoriaus nugarėlės pritvirtintus skriemulius Ⓑ pakabinkite ant pagrindo (20) Ⓐ arba pagrindo adapterio ①. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV arba LCD monitorių ant sienos, įsitikinkite, kad skriemuliai Ⓑ tvirtai užfiksuoti pagrinde (20) Ⓐ arba ant pagrindo adapterio Ⓓ.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius arba LCD monitorius nekrenta.

Jei pasirenkamas standartinis tvirtinimas (2-a):

Skriemulys Tarpiklis (60 mm) Diržas

Jei pasirenkamas kompaktiškas tvirtinimas (2-b):

Skriemulys Tarpiklis (20 mm) Diržas

3 TV arba LCD monitoriaus apačios apsauga nuo pakrypimo.

- Paimkite dirža (F) ir tvirtai pritvirtinkite prie sienos.

2-a2-b ⑤ Diržas ⑤ Diržas

- Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

- Pabandykite nestipriai patraukti TV arba LCD monitoriaus apačią tiesiai i save, kad jsitikintumėte, jog jis nejuda. Jei jis nors kiek juda – vadinasi, nėra teisingai pritvirtintas, ir diržą Ⓔ reikia gerai sutvirtinti iš naujo.

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Skriemuliai Ⓑ tvirtai kabo ant pagrindo (20) ① arba pagrindo adapterio ①.
• Ar laidai ir kabeliai nėra susisuke ar suspausti.
• Ar diržas Ⓕ yra sandarus, be plyšių.

JSPÈJIMAS

- Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgj, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV arba LCD monitorių, anksčiau aprašytą procedūrą atlikite atvirkščia tvarka.

- Dideliam TV arba LCD monitoriui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį TV arba LCD monitorių) (išskyrus Egiptą). Dideliam TV arba LCD monitoriui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį TV arba LCD monitorių) (tik Egiptui).

Techniniai duomenys

g h1h2f e d c b a

Matmenys: (apytiksliai) [mm]

Svoris (tik pagrindo): (apytiksliai) [kg] 0,8

Dizainas ir techniniai duomenys gali būti keičiami be įspėjimo.

Nuorodos

Prie sienos tvirtinamo laikiklio installacijos ant sienos matavimas

Atsižvelgiant į montažą, lentelėje nurodyti skaičiai gali šiek tiek skirtis.

(mm)

Modelio pavadinimas	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43 592	138 96
XR-85X90L XRM-85X90L	1891	1085	58 607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8 495	137 95
KD-75X85L KM-75X85L	1671	960	21 508	123 81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12 493	137 95
XR-75X90L XRM-75X90L	1668	959	21 508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447	832	85 505	123 81
KD-65X81BL / 65X80L KM-65X80L	1452	836	76	494	135	93
XR-65X90L XRM-65X90L	1445	831	85 505	123 81

(mm)

Modelio pavadinimas	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Pagrindo adapterio ① tvirtinimo vieta

a b c d

Modelio pavadinimas Kabliuko vieta
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Modelio pavadinimas Kabliuko vieta
FW-55BZ40L / 55BZ35L /55BZ30LKD-55X85L / 55X81BL /55X80L / 55X78AL / 55X77L /55X75WLKM-55X85L / 55X80LXR-55X90LXRM-55X90L	b
FW-50BZ30LKD-50X80L / 50X77L /50X75WLKM-50X80L	c
FW-43BZ30LKD-43X80L / 43X77L /43X75WLKM-43X80L	c

TV arba LCD monitoriaus tvirtinimo vietos žymėjimas ant sienos

A B (1000) (300) C Ekrano centrinis taškas Maskuojamoji juosta D

(mm)

Modelio pavadinimas	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21

Navodila za uporabo nosilca za stensko montažo Sony (SU-WL450)

Podprti modeli\*:
