РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KD-50X80L SONY

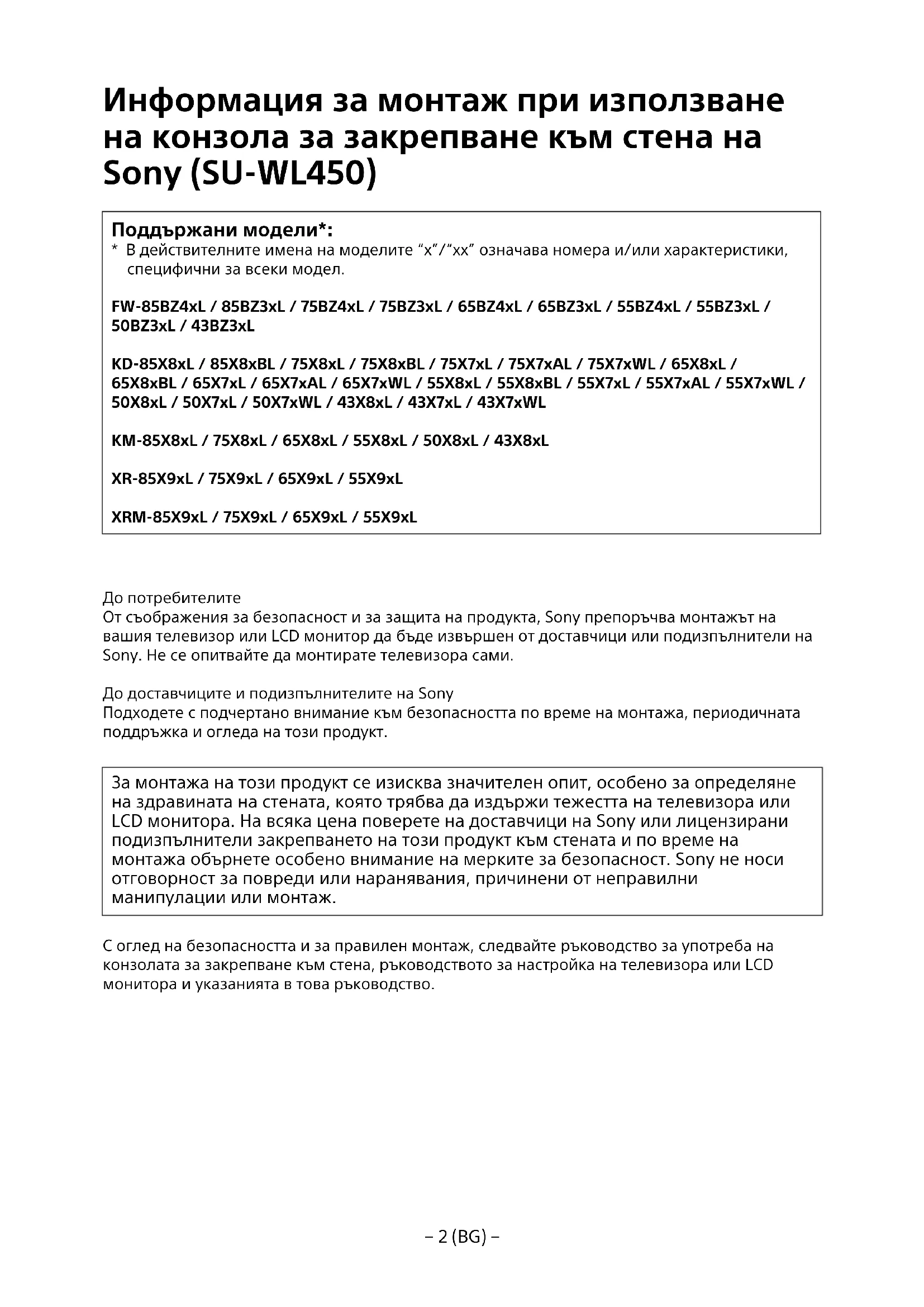

Информация за монтаж при използване на конзола за закрепване към стена на Sony (SU-WL450)

Поддържани модели\*:

* В действителните имена на моделите "x"/"xx" означава номера и/или характеристики, специфични за всеки модел.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор или LCD монитор да бъде извършен от доставчици или подизпълнители на Sony. He се опитвайте да монтирате телевизора сами.

До доставчиците и подизпълнителите на Sony

Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и огледа на този продукт.

За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора или LCD монитора. На всяка цена поверете на доставчици на Sony или лицензирани подизпълнители закрепването на този продукт към стената и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.

С оглед на безопасността и за правилен монтаж, следвайте ръководство за употреба на конзолата за закрепване към стена, ръководството за настройка на телевизора или LCD монитора и указанията в това ръководство.

Конзола за закрепване към стена

Относно безопасността

Благодарим ви за покупката на този продукт.

До потребителите

Този продукт трябва да се монтира само от професионалист, който е обучен да определя якостта на стената, за да издържи тежестта на телевизора или LCD монитора. Ако не е добре закрепен при монтажа, телевизорът или LCD мониторът може да падне и да причини тежко нараняване. Sony не носи отговорност за повреди или нараняване, причинени от неправилно боравене или неправилен монтаж, или от монтирането на продукт, различен от посочения. Вашите законни права (ако има такива) не са засегнати.

Към търговците на Sony

За монтирането на продукта се изисква опит. Прочетете внимателно това ръководство за употреба, за да извършите безопасно монтажните дейности. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж. Предайте това ръководство на клиента след монтажа.

Това ръководство за употреба показва правилния начин за работа с продукта и важните предпазни мерки, които трябва да се предприемат, за да се избегнат злополуки. Вие имате задължението да прочетете, да осмислите напълно и да спазвате инструкциите в настоящото ръководство за употреба. Неспазването може да доведе до тежка телесна повреда или до материални щети и може да анулира гаранцията. Запазете ръководството за бъдещи справки.

Продуктите на Sony са проектирани с мисъл за безопасността. Но ако използвате продукта неправилно, това може да доведе до сериозно нараняване вследствие на пожар, електрически удар, падане или изпускане на продукта. Спазвайте мерките за безопасност за предотвратяване на такива инциденти.

ВНИМАНИЕ

Уточняване на продуктите

Тази конзола за закрепване към стена е проектирана за използване само с указаните телевизори или LCD монитори. Вижте информацията за продукта на телевизорите или LCD мониторите, за да проверите дали тази конзола за закрепване към стена може да се използва с тях.

До потребителите

ПРЕДУПРЕЖДЕНИЕ

Ако не се спазват следните предпазни мерки, това може да доведе до сериозно нараняване или смърт в следствие на пожар, електрически удар или падане на продукта.

Възложете монтажа на лицензирани изпълнители и дръжте децата настрани по време на монтажа.

Ако конзолата за закрепване към стена или телевизорът или LCD мониторът не са монтирани правилно, може да възникнат следните инциденти. Уверете се, че монтажът се извършва от лицензирани изпълнители.

- Телевизорът или LCD мониторът може да падне и да предизвика сериозно нараняване, като контузия или счупване.

- Ако стената, на която е монтирана конзолата за закрепване към стена, е нестабилна, неравна или не е перпендикулярна на пода, конструкцията може да падне и да причини нараняване или повреда на имущество. Стената трябва да е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора или LCD монитора. (Вижте информацията за продукта на телевизора или LCD монитора относно теглото му.)

- Ако монтажът на конзолата за закрепване към стена не е достатъчно здрав, конструкцията може да падне и да причини нараняване или повреда на имущество.

Уверете се, че сте възложили преместването или демонтажа на телевизора или LCD монитора на лицензирани подизпълнители.

Ако други лица, освен лицензирани подизпълнители транспортират или демонтират телевизора или LCD монитора, той може да падне и да причини нараняване или повреда на имущество. Необходими са две или повече лица (три или повече лица за телевизори или LCD монитори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор или LCD монитор (с изключение на Египет). Необходими са две или повече лица (три или повече лица за телевизори или LCD монитори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор или LCD монитор (само за Египет).

Не сваляйте винтове и други след монтажа на телевизора или LCD монитора.

Ако го направите, телевизорът или LCD мониторът може да падне и да причини нараняване или повреда на имущество.

Не променяйте частите на конзолата за закрепване към стена.

Ако го направите, конзолата за закрепване към стена може да падне и да причини нараняване или повреда на имущество.

Тази конзола за закрепване към стена е проектирана за използване само с указания продукт. Ако монтирате оборудване, различно от указаното, то може да падне или да се счупи и да причини нараняване или повреда на имущество.

Не подлагайте конзолата за закрепване към стена на никакъв друг товар, освен на този на телевизора или LCD монитора. Не клатете телевизора или LCD монитора наляво/надясно, нагоре/надолу.

Ако го направите, телевизорът или LCD мониторът може да падне и да причини нараняване или повреда на имущество.

Не се облягайте и не се висете на телевизора или LCD монитора.

Не се облягайте и не увисвайте от телевизора или LCD монитора, защото може да падне и да причини сериозно нараняване.

ВНИМАНИЕ

Ако следните предпазни мерки не се спазват, може да възникне нараняване или повреда на имуществото.

- Непременно съхранявайте неизползваните части на безопасно място за бъдеща употреба. Дръжте частите далеч от деца.

Не третирайте продукта с прекалена сила по време на почистване или поддръжка.

Не прилагайте прекалена сила върху горната част на телевизора или LCD монитора. Ако го направите, телевизорът или LCD мониторът може да падне и да причини нараняване или повреда на имущество.

Предпазни мерки

• Ако дълго време използвате телевизор или LCD монитор, монтиран на конзола за закрепване към стена, стената зад или над него може да се обезцвети или тапетът да се разлепи, в зависимост от материала на стената.
• Ако конзолата за закрепване към стена бъде свалена от стената след монтажа, ще останат отвори от винтовете.
• Не използвайте конзолата за закрепване към стена на място, където може да бъде подложена на механични вибрации.

Монтаж на конзола за закрепване към стена

Към търговците на Sony

ПРЕДУПРЕЖДЕНИЕ

Следните инструкции са само за търговци на Sony. Прочетете мерките за безопасност, описани по-горе и обърнете специално внимание на безопасностита по време на монтажа, поддръжката и инспекцията на продукта.

Не монтирайте конзолата за закрепване към стена на стенни повърхности, където ъглите или страните на телевизора или LCD монитора се подават настрани от повърхността на стената.

Не монтирайте конзолата за закрепване към стена на стенни повърхности, например колона, където ъглите или страните на телевизора или LCD монитора се подават настрани от повърхността на стената. Ако лице или предмет удари издадения ъгъл или страна на телевизора или LCD монитора, това може да причини нараняване или повреда на имущество.

Ако телевизорът или LCD мониторът е изложен продължително на течове или въздушно течение от климатик, това може да предизвика пожар, електрически удар или неизправност на телевизора или LCD монитора.

Монтирайте здраво конзолата за закрепване към стена към стената като следвате инструкциите в това ръководство за употреба.

Ако някой от винтовете се разхлаби или падне, конзолата за закрепване към стена може да падне и да причини нараняване или повреда на имущество. Използвайте подходящи за материала на стената винтове и монтирайте конструкцията здраво като използвате четири или повече винта с диаметър 8 мм (или еквивалентни).

Използвайте правилно доставените винтове и окачващи части като следвате инструкциите в това ръководство за употреба. Ако използвате заместващи ELEMENTИ, телевизорът или LCD мониторът може да падне и да причини телесна повреда или да се повреди.

Уверете се, че сглобявате конзолата правилно като следвате процедурата, описана в това ръководство за употреба.

Ако някой от винтовете се разхлаби или падне, телевизорът или LCD мониторът може да падне и да причини телесна повреда или да се повреди.

Затегнете здраво винтовете в указаното положение.

Ако не го направите, телевизорът или LCD мониторът може да падне и да причини телесна повреда или да се повреди.

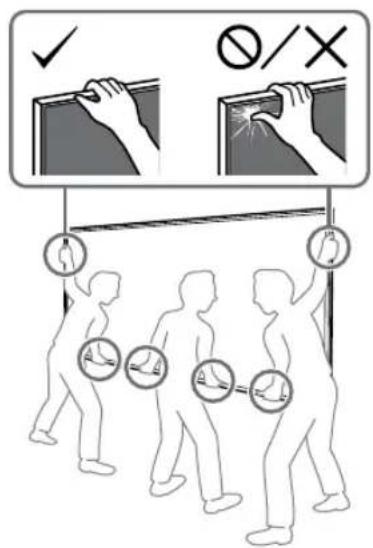

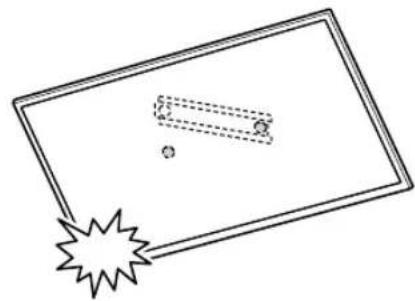

Внимавайте да не ударите телевизора или LCD монитора по време на монтажа.

Ако телевизорът или LCD мониторът бъде подложен на удар, той може да падне или да се счупи. Това може да доведе до нараняване.

Монтирайте телевизора или LCD монитора на стена, която е перпендикулярна и равна.

Ако не направите това, телевизорът или LCD мониторът може да падне и да причини нараняване.

След правилния монтаж на телевизора или LCD монитора, обезопасете правилно кабелите.

Ако хора или предмети се заплетат в кабелите, това може да причини нараняване или повреда на телевизора или LCD монитора.

Не допускайте притискане на захранващия кабел или на свързващия кабел.

Ако захранващият кабел или свързващият кабел бъдат притиснати между конструкцията и стената или ако бъдат огънати или усукани със сила, вътрешните проводници може да се оголят и да причинят късо съединение или да прекъснат. Това може да причини пожар или електрически удар.

Винтовете, необходими за закрепване към стената на конзолата за закрепване към стена, не са включени в комплекта.

Използвайте подходящи винтове според материала на стената и конструкцията, когато монтирате конзолата за закрепване към стена.

Преди да започнете

- Илюстрациите на телевизор или LCD монитор, показани в това ръководство, са примери, използвани за предоставяне на ясни обяснения на операциите. Поради тази причина, илюстрациите може да се различават от вашия телевизор или LCD монитор.

От какво е направена стената ви?

Първо проверете каква е стената, на която ще се монтира телевизорът или LCD мониторът.

Суха стена (напр. гипсокартон) с дървени летви

Предпазни мерки

• Максимална дебелина на сухата стена: 16 мм.
• Уверете се, че размерите на вътрешните дървени летви са най-малко 51 мм × 102 мм за обикновени или 38 мм × 89 мм за тънки летви.

Плътен бетон или бетонни блокчета

Предпазни мерки

• Монтирайте конзолата за закрепване към стена направо върху стената от плътен бетон.
• Уверете се, че дебелината на стената от плътен бетон е най-малко 203 мм.
• Уверете се, че размерите на всяко бетонно блокче са най-малко 203 мм × 203 мм × 406 мм.

Проверка на частите

Доставено с SU-WL450

- Проверете дали всички части са налични.

A Основа (20) (×1)	B Ролка (×2)	C Винт (+PSW 6 × 20)(×4)	E Дистанционна втулка(20 мм) (×2)
F Колан (×1) 1 Адаптер на основата(×2)[IX50]	J Винт (+PSW 4 × 10)(×8)	K Дистанционна втулка(60 мм) (×2)	L Винт (+PSW 6 × 50)(×2)

- Тези части може да не се използват за вашия модел.

D Винт (+PSW 4 × 20) с втулка (×2)	G Втулка (20) (M4) (×2)	Винт (+PSW 4 × 20) (×2)	M Втулка (M4) (×2)
N Винт (+PSW 4 × 50) (×2)[IMAGE]

Приставка за закрепване към стена VS (×4)*

• Информацията за продукта и ръководството за настройка на телевизора или LCD монитора трябва да са под ръка преди започване на монтажа.
• Проверете положението за монтаж на телевизора или LCD монитора.
• Пригответе четири или повече винта с диаметър 8 мм и един винт с диаметър 5 мм или еквивалентни (не са включени в комплекта). Изберете винтове, подходящи за материала на стената.
• Подгответе следните инструменти:

*1
	-	5,5 MM 10 MM
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 MM × 60 MM 5 MM
*4

*1 Само за суха стена с дървени летви

*2 Само за плътен бетон или бетонни блокчета
*3 В зависимост от модела
*4 Само за телевизор или LCD монитор 189,3 см (75 инча) и повече (с изключение на Египет) Само за телевизор или LCD монитор 75 инча (189,3 см) и повече (само за Египет)

Монтиране на конзолата за закрепване към стена на стената

1 Изберете мястото на монтаж.

Уверете се, че на стената има достатьчно място за телевизора или LCD монитора и че тя е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора или LCD монитора. Вижте информацията за продукта на телевизора или LCD монитора относно теглото му.

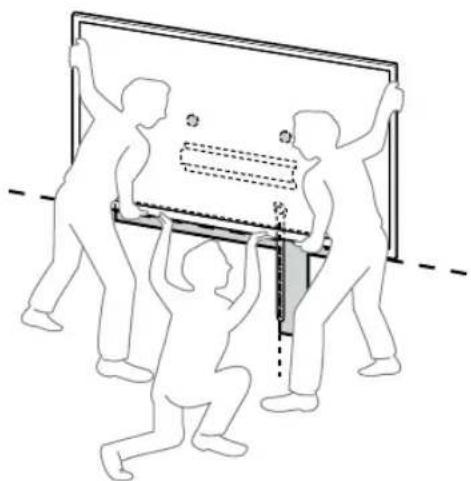

Забележка

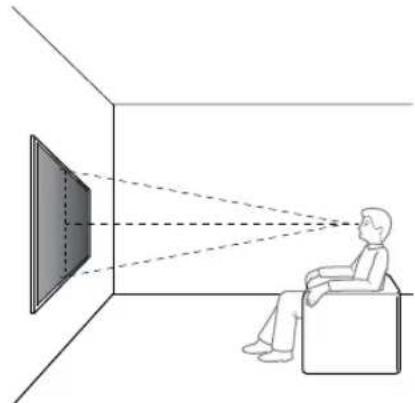

• Когато вашият телевизор или LCD монитор е монтиран на стената, горната му част леко се накланя напред.
• Препоръчваме да проверите позицията на телевизора или LCD монитора в средата, в която ще се гледа.

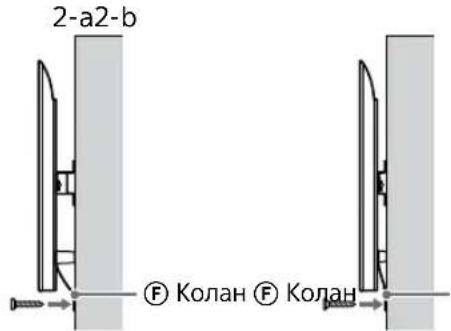

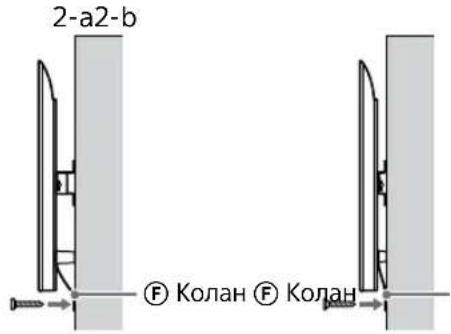

2 Изберете стила за монтиране на стена, както е показано по-долу.

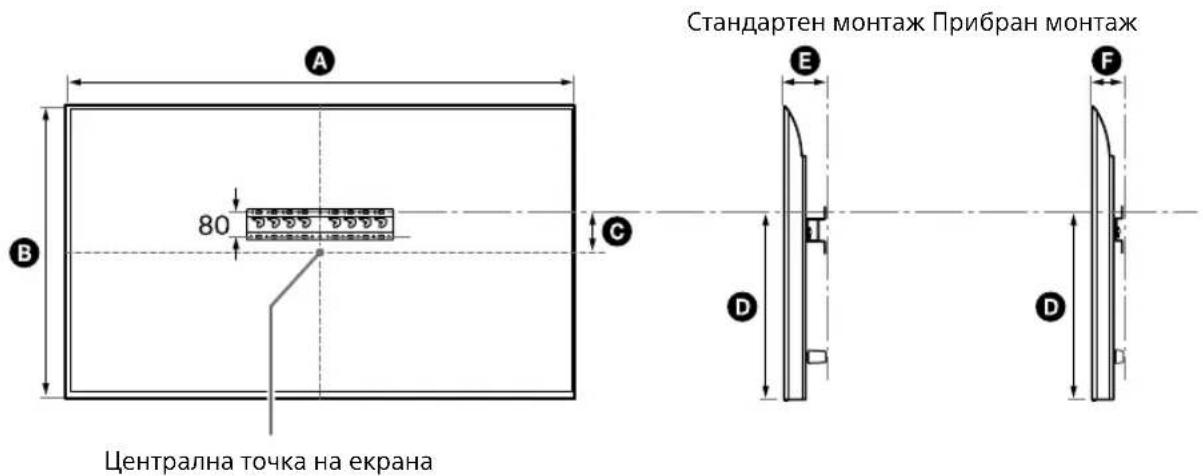

- Вижте "Оразмеряване при монтажа на конзола за закрепване към стена" на страница 20.

ПРЕДУПРЕЖДЕНИЕ

- Когато е избрано 2-b, достъпът до задните куплунзи е ограничен.

2-a2-b

3 Ако е избран стандартен монтаж (2-а):

Монтирайте адаптера на основата ① към основата (20) ④ като използвате винтове (+PSW 4 × 10) Ⓙ.

- Вижте "Позиции на адаптера на основата ①" на страница 22.

Пример: Монтиране на адаптера на основата ① в позиция "а"

Ако е избран прибран монтаж (2-b):

Пропуснете тази стъпка.

4 Определете местата на винтовете за монтаж на основата (20) Ⓐ.

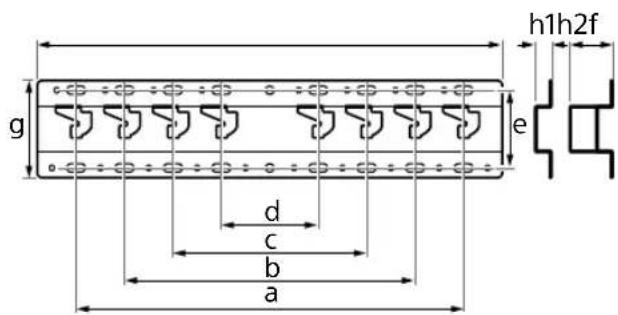

- Вижте "Спецификации" на страница 19.

ПРЕДУПРЕЖДЕНИЕ

• Определете здравината на стената, на която ще бъде монтиран телевизорът или LCD мониторът. Ако е необходимо, усилете стената достатъчно.
• Стената, на която ще бъде монтиран телевизорът или LCD мониторът, трябва да може да поддържа най-малко четири пъти теглото му. (Вижте информацията за продукта на телевизора или LCD монитора относно теглото му.)

Ако е избран стандартен монтаж (2-а): Използвайте позициите на отворите на адаптера на основата ①.

Пример: Маркиране на позиция "а" при монтиране на основата (20) Ⓐ

Ако е избран прибран монтаж (2-b):

Пример: Маркиране на позиция "а" при монтиране на основата (20) Ⓐ

5 Пробийте направляващи дупки на отбелязаните места.

Уверете се, че мястото на стената, където ще пробивате дупките е достатъчно здраво, за да издържи тегло поне четири пъти по-голямо от това на телевизора или LCD монитора.

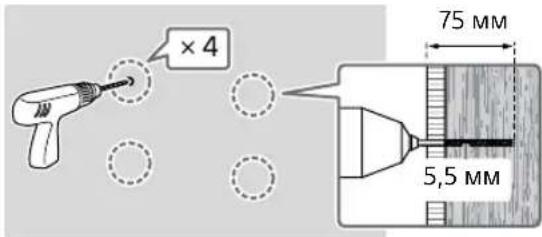

Пробиване на суха стена с дървени летви:

×4 75 MM 5,5 MM

Забележка

- Контролните дупки трябва да се пробият на дълбочина 75 мм с помощта на свредло с диаметър 5,5 мм.

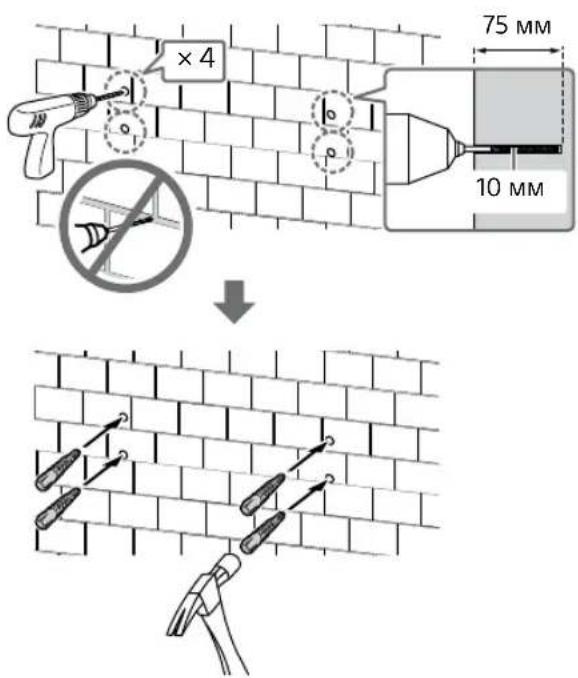

Пробиване на плътен бетон или бетонни блокчета:

×4 75 MM 10 MM

Ⓐ на стената с подходящи винтове (не са доставени).

Забележка

• Използвайте четири или повече винта с диаметър 8 мм или еквивалентни (не са доставени).
• С помощта на нивелир проверете дали основата (20) Ⓐ е хоризонтална.

Ако е избран стандартен монтаж (2-а):

Закрепете четирите винта в отворите на адаптера на основата ① с основата (20) Ⓐ.

Пример: Монтиране на основата (20) Ⓐ в позиция "а"

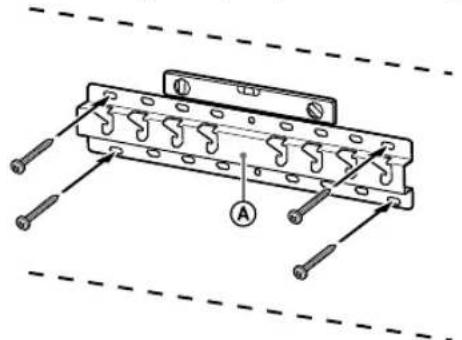

Ако е избран прибран монтаж (2-b):

Пример: Монтиране на основата (20) Ⓐ в позиция "a"

7 Camo FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

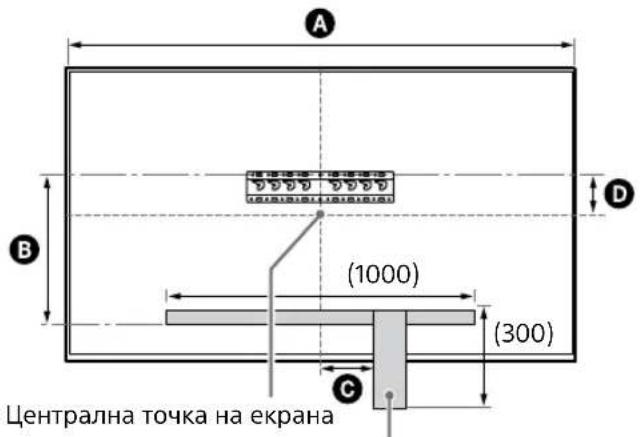

Отбележете мястото за монтаж на стената.

Използвайте хартиено тиксо или подобно (не е предоставено с комплекта), за да отбележите мястото на телевизора или LCD монитора, в близост до основата (20) Ⓐ или адаптера за основата Ⓙ.

- Вижте "Маркиране на мястото на стената, на което ще се инсталира телевизора или LCD монитора" на страница 23.

С изключение на FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

Пропуснете тази стъпка.

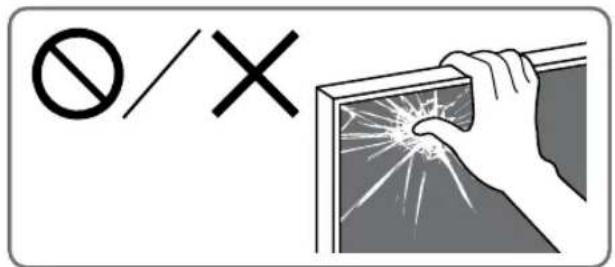

- Запазете свалените винтове и неизползваните части на сигурно място, далече от деца.

∅/X

Монтиране на телевизора или монитора LCD от кашона на стената\*

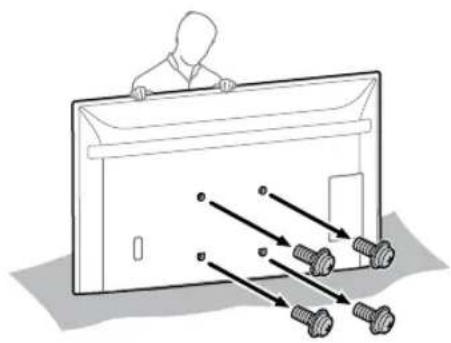

1 Свалете винтовете от задната страна на телевизора или LCD монитора.

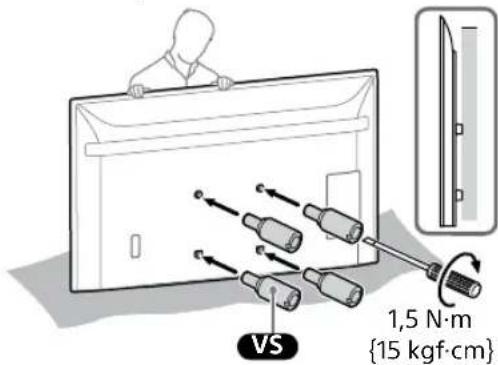

2 Поставете приставките за закрепване към стена VS (доставени с телевизора или LCD монитора) към гърба на телевизора или LCD монитора (за да стане успореден на стената).

VS 1,5 N·m {15 kgf·cm}

Забележка

- Уверете се, че затягате приставките за закрепване към стена VS, когато ги закрепвате към телевизора или към LCD монитора. Използвайте само плоска отвертка, когато монтирате приставките за закрепване към стена VS. Използването на друг инструмент може да доведе до прекалено затягане на приставките за закрепване към стена VS и повреда на телевизора или LCD монитора.

3 Монтирайте частите, с които телевизора се окачва на конзолата за закрепване към стена. Проверете частите като направите справка с "Доставено с SU-WL450" в "Проверка на частите" на страница 7.

Забележка

- Здраво закрепете частите за окачване с помощта на винтове. - Когато използвате електрическа отвертка, настройте въртящия момент приблизително на 1,5 N·m {15 kgf·cm}.

Ако е избран стандартен монтаж (2-а):

4 Свържете необходимите кабели към телевизора или LCD монитора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора или LCD монитора на стената. Няма да можете да ги свържете, след като телевизорът или LCD мониторът е монтиран.

Забележка

• Възложете прокарването на кабелите в стената на лицензиран подизпълнител.
• Групирайте свързващите кабели преди монтирането към стената, за да не стъпите върху тях.

Монтаж на телевизора или LCD монитора към стената от стойка за маса\*

1 Прикачете стойката за маса, за да може телевизорът или LCD мониторът да бъде в стоящо положение.

- Вижте ръководство за настройка на вашия телевизор или LCD монитор.

2 Свалете винтовете от задната страна на телевизора или LCD монитора.

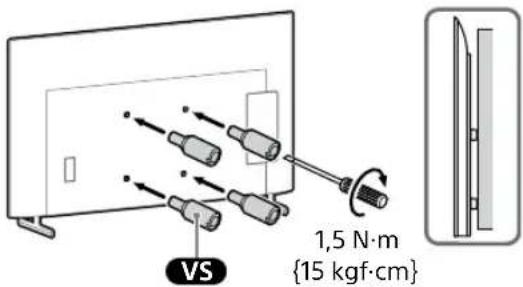

3 Поставете приставките за закрепване към стена VS (доставени с телевизора или LCD монитора) към гърба на телевизора или LCD монитора (за да стане успореден на стената).

VS 1,5 N·m {15 kgf·cm}

Забележка

• Уверете се, че затягате приставките за закрепване към стена VS , когато ги закрепвате към телевизора или към LCD монитора. Използвайте само плоска отвертка, когато монтирате приставките за закрепване към стена VS . Използването на друг инструмент може да доведе до прекалено затягане на приставките за закрепване към стена VS и повреда на телевизора или LCD монитора.

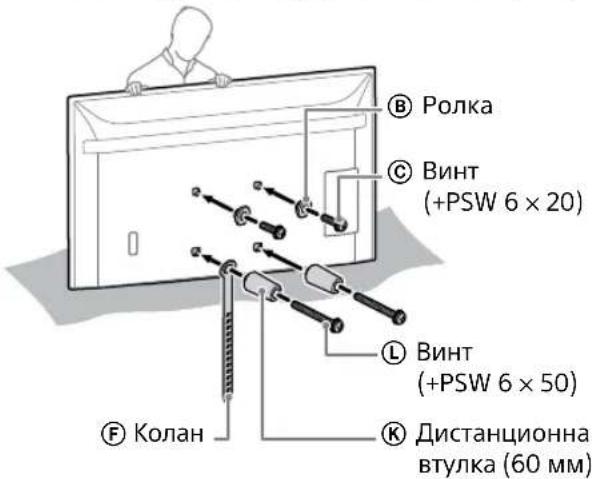

4 Монтирайте частите, с които телевизора се окачва на конзолата за закрепване към стена. Проверете частите като направите справка с "Доставено с SU-WL450" в "Проверка на частите" на страница 7.

Забележка

• Здраво закрепете частите за окачване с помощта на винтове.
- Когато използвате електрическа отвертка, настройте въртящия момент приблизително на 1,5 N·m {15 kgf·cm}.

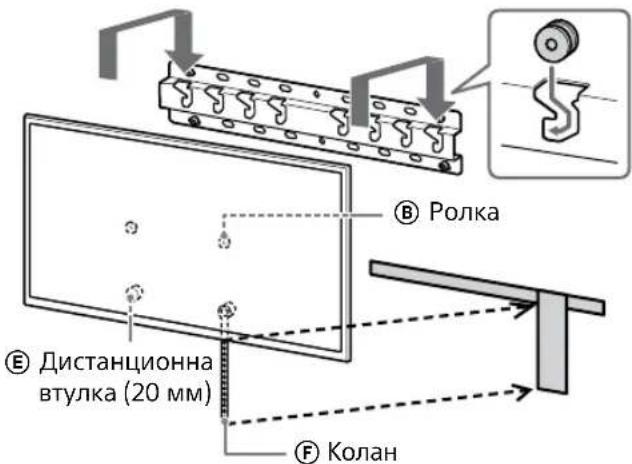

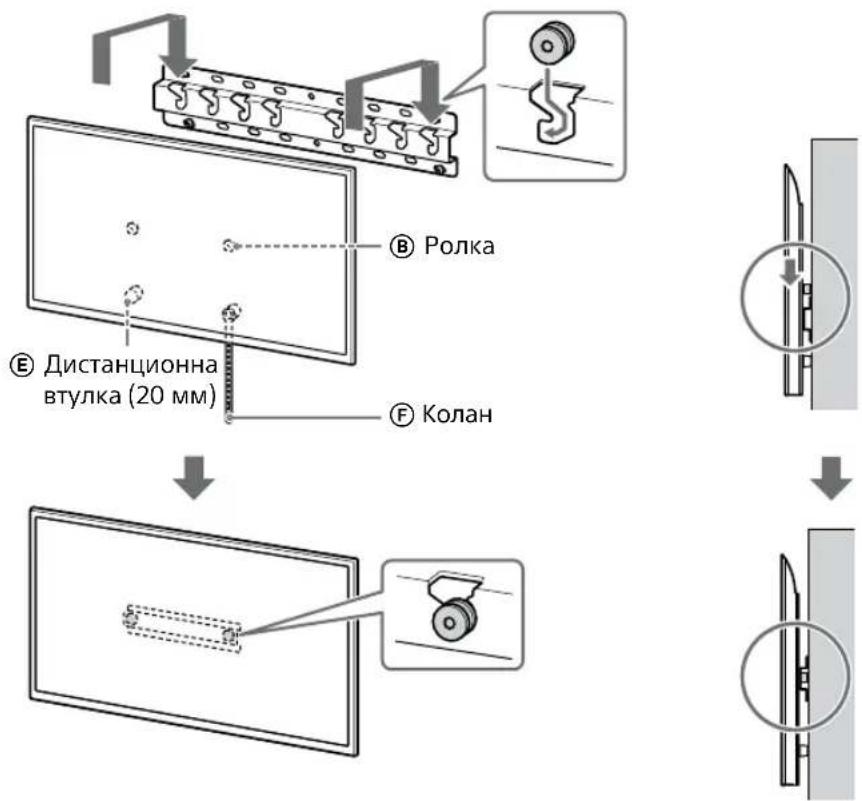

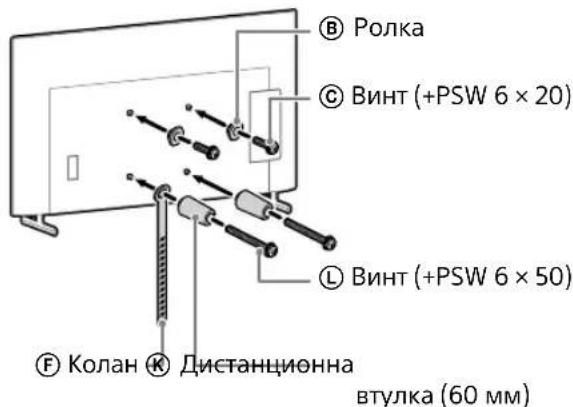

Ако е избран стандартен монтаж (2-а):

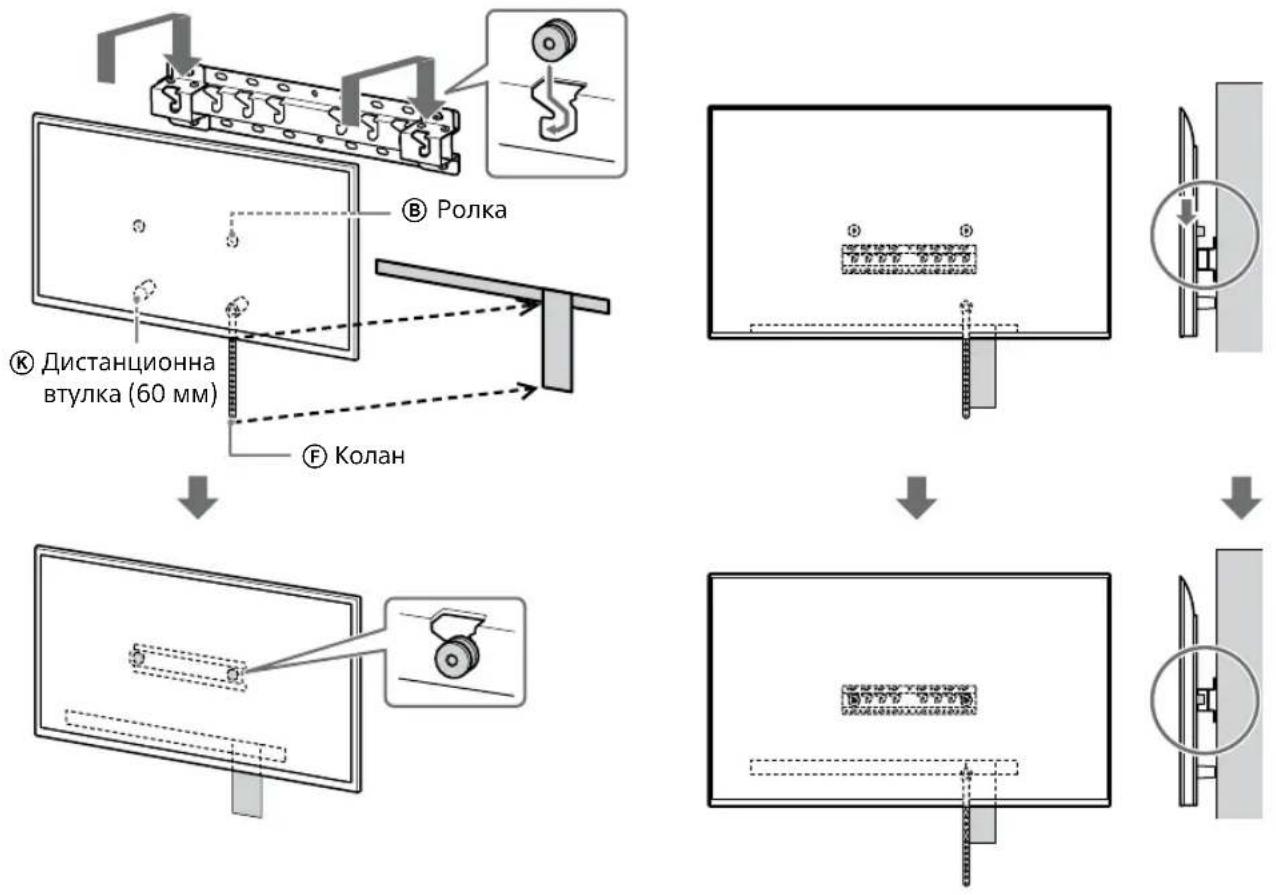

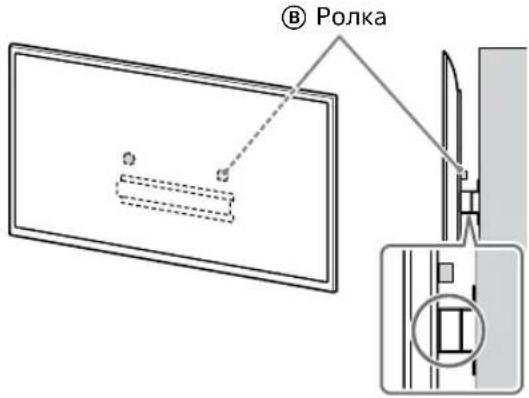

B Rolka © Винт (+PSW 6 × 20) L Винт (+PSW 6 × 50) F Колан K Дистанционна втулка (60 мм)

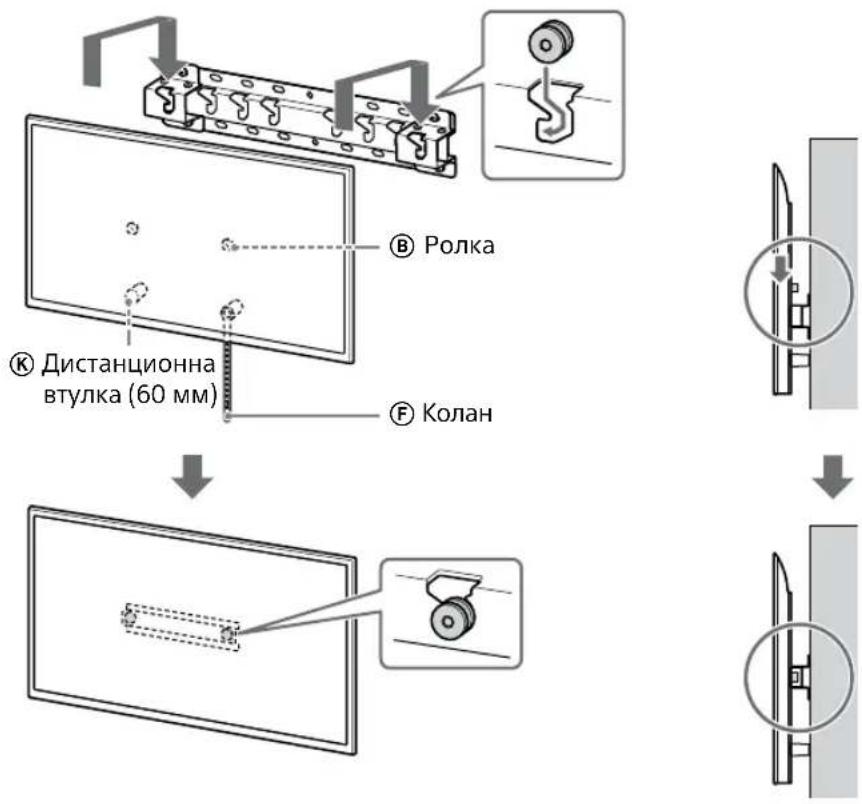

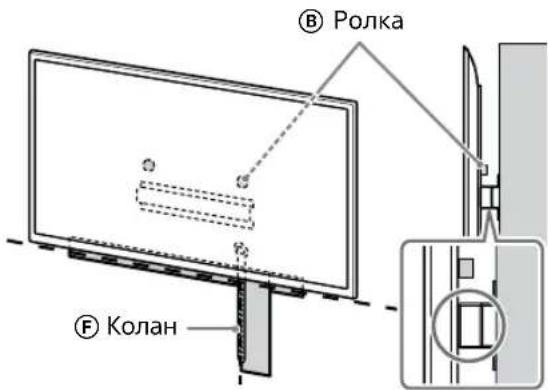

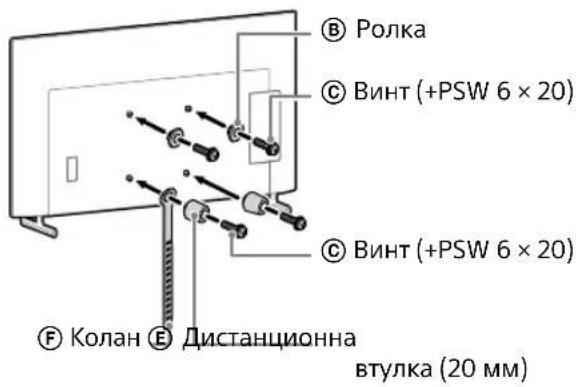

Ако е избран прибран монтаж (2-b):

B Rolka C BINT (+PSW 6 × 20) C BINT (+PSW 6 × 20) F Kolan E Дистанционна втулка (20 мм)

5 Свържете необходимите кабели към телевизора или LCD монитора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора или LCD монитора на стената. Няма да можете да ги свържете, след като телевизорът или LCD мониторът е монтиран.

Забележка

• Възложете прокарването на кабелите в стената на лицензиран подизпълнител.
• Групирайте свързващите кабели преди монтирането към стената, за да не стъпите върху тях.

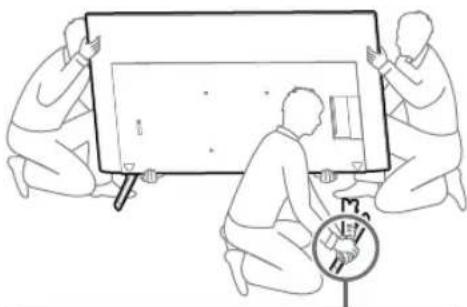

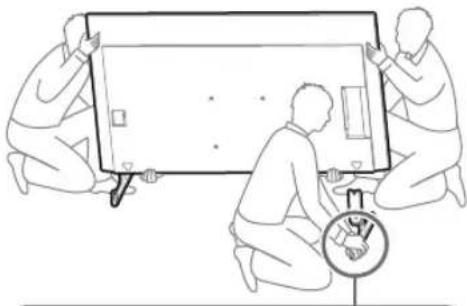

6 Свалете поставката за маса от телевизора или LCD монитора.

Следната илюстрация е пример за операцията.

С изключение на FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Отстранете една по една частите на стойката за маса. Дръжте здраво стойката за маса от едната страна, стабилно с двете си ръце, докато други повдигат телевизора или LCD монитора.

• Повторете предишната стъпка и отстранете стойката за маса и от другата страна.

Camo FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL
- Отстранете една по една частите на стойката за маса. Дръжте здраво стойката за маса от едната страна, стабилно с двете си ръце, докато други повдигат телевизора или LCD монитора.

- Повторете предишната стъпка и отстранете стойката за маса и от другата страна.

Camo KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Отстранете една по една частите на стойката за маса. Дръжте здраво стойката за маса от едната страна, стабилно с двете си ръце, докато други повдигат телевизора или LCD монитора.

- Повторете предишната стъпка и отстранете стойката за маса и от другата страна.

- Отстранете една по една частите на стойката за маса. Дръжте здраво стойката за маса от едната страна, стабилно с двете си ръце, докато други повдигат телевизора или LCD монитора.

• Повторете предишната стъпка и отстранете стойката за маса и от другата страна.

Забележка

• Свалянето на поставката за маса следва да се извърши от трима или повече души.
• Внимавайте да не прилагате прекомерна сила, когато сваляте поставката за маса от телевизора или LCD монитора, тъй като телевизорът или LCD мониторът може да падне и да причини телесно нараняване или самият телевизор или LCD монитор да се повреди.
• Бъдете внимателни, когато работите с поставката за маса, за да не повредите телевизора или LCD монитора.
• Внимавайте, когато повдигате телевизора или LCD монитора, тъй като стойката за маса не е закачена и може да се преобърне и да причини нараняване.
• Внимавайте, когато премахвате стойката за маса от телевизора или LCD монитора, за да предотвратите падането ї и нараняването на повърхността, върху която стой телевизора или LCD монитора.

Монтаж на телевизора или LCD монитора на стената

Camo FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ПРЕДУПРЕЖДЕНИЕ

- Необходими са две или повече лица (три или повече лица за телевизори или LCD монитори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор или LCD монитор (с изключение на Египет). Необходими са две или повече лица (три или повече лица за телевизори или LCD монитори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор или LCD монитор (само за Египет).

- Позициите за окачване на ролките Ⓗ върху основата (20) Ⓐ или върху адаптера на основата ①, можете да видите в "Позиции на адаптера на основата ①" на страница 22. - Уверете се, че задната страна на телевизора или LCD монитора докосва основата (20) Ⓐ или адаптера на основата ①, когато държите телевизора или LCD монитора.

Забележка

- Дръжте здраво телевизора или LCD монитора с две ръце и се уверете, че коланът (F) и долната страна на телевизора или LCD монитора са наравно с хартиено тиксо. - Телевизорът или LCD мониторът трябва да се носи от трима души, и този който е пред телевизора или LCD монитора трябва да води останалите, за да регулират позицията.

- Много внимавайте, когато монтирате телевизора или LCD монитора към стената, особено пазете човека, който го държи отделу, тъй като телевизорът или LCD мониторът може да падне и да причини сериозно нараняване или дори смърт.

2 Поставете телевизора или LCD монитора върху основата (20) Ⓐ или адаптера на основата ①.

- Внимателно плъзнете надолу телевизора или LCD монитора и закачете ролките Ⓑ, закрепени към задната страна на телевизора или LCD монитора, към основата (20) Ⓐ или адаптера за основата ①, като предварително проверите формата на отворите. - След монтажа на телевизора или LCD монитора проверете дали ролките Ⓑ са здраво закачени към основата (20) Ⓐ или адаптера на основата ①. - Бавно пуснете и двете си ръце, за да сте сигурни, че телевизорът или LCD мониторът няма да падне.

- След като монтирате телевизора или LCD монитора към стената, премахнете хартиеното тиксо и пр. от стената.

Ако е избран стандартен монтаж (2-а):

Ако е избран прибран монтаж (2-b):

3 Предотвратяване преместването на долната част на телевизора или LCD монитора.

- Издърпайте отпуснатата част на колана ⑤ и я прикрепете плътно към стената.

2-a2-b ⑤ Колан ⑤ Колан

- Използвайте винт с диаметър 5 мм или еквивалентен (не е включен в комплекта).

Забележка

- Опитайте леко да издърпате долната част на телевизора или LCD монитора, към себе си за да се уверите, че няма да се премести. Ако се премести, той не е закрепен правилно и коланът (F) трябва отново да се закрепи здраво.

С изключение на FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ПРЕДУПРЕЖДЕНИЕ

- Необходими са две или повече лица (три или повече лица за телевизори или LCD монитори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор или LCD монитор (с изключение на Египет). Необходими са две или повече лица (три или повече лица за телевизори или LCD монитори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор или LCD монитор (само за Египет).

• Позициите за окачване на ролките Ⓑ върху основата (20) Ⓐ или върху адаптера на основата ①, можете да видите в "Позиции на адаптера на основата ①" на страница 22.
• Уверете се, че задната страна на телевизора или LCD монитора докосва основата (20) Ⓐ или адаптера на основата ①, когато държите телевизора или LCD монитора.

В Ролка

Забележка

- Дръжте телевизора или LCD монитора здраво с две ръце.

2 Поставете телевизора или LCD монитора върху основата (20) Ⓐ или адаптера на основата ①.

• Внимателно плъзнете надолу телевизора или LCD монитора и закачете ролките Ⓑ, закрепени към задната страна на телевизора или LCD монитора, към основата (20) Ⓐ или адаптера за основата Ⓘ, като предварително проверите формата на отворите.
• След монтажа на телевизора или LCD монитора проверете дали ролките Ⓑ са здраво закачени към основата (20) Ⓐ или адаптера на основата Ⓘ.
• Бавно пуснете и двете си ръце, за да сте сигурни, че телевизорът или LCD мониторът няма да падне.

Ако е избран стандартен монтаж (2-а):

Ако е избран прибран монтаж (2-b):

3 Предотвратяване преместването на долната част на телевизора или LCD монитора.

- Издърпайте отпуснатата част на колана ⑤ и я прикрепете плътно към стената.

2-a2-b ⑤ Колан ⑤ Колан

- Използвайте винт с диаметър 5 мм или еквивалентен (не е включен в комплекта).

Забележка

- Опитайте леко да издърпате долната част на телевизора или LCD монитора, към себе си за да се уверите, че няма да се премести. Ако се премести, той не е закрепен правилно и коланът (F) трябва отново да се закрепи здраво.

Потвърдете приключването на монтажа

Проверете следните точки.

• Ролките Ⓑ са закачени здраво за основата (20) Ⓐ или адаптера на основата ①.
• Кабелите не са усукани или притиснати.
• Коланът Ⓕ е затегнат и няма хлабина.

ПРЕДУПРЕЖДЕНИЕ

- Неправилното поставяне на захранващия кабел и т.н. може да причини пожар или електрически удар поради късо съединение. С оглед на безопасността проверете дали монтажът е завършен.

Друга информация

Когато сваляте телевизора или LCD монитора, изпълнете процедурата на монтажа в обратен ред.

- Необходими са две или повече лица (три или повече лица за телевизори или LCD монитори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор или LCD монитор (с изключение на Египет).

Необходими са две или повече лица (три или повече лица за телевизори или LCD монитори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор или LCD монитор (само за Египет).

Спецификации

g e h1h2f d c b a

Дизайнът и спецификациите подлежат на промяна без предупреждение.

Препратки

Оразмеряване при монтажа на конзола за закрепване към стена

Числата в таблицата може леко да се различават в зависимост от начина на извършване на монтажа.

(MM)

Име на модел	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43	592	138 96
XR-85X90LXRM-85X90L	1891	1085	58	607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X78AL / 75X77L / 75X75WL	1686	969	8	495	137 95
KD-75X85LKM-75X85L	1671	960	21	508	123 81
KD-75X81BL / 75X80LKM-75X80L	1675	962	12	493	137 95
XR-75X90LXRM-75X90L	1668	959		21	508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30LKD-65X78AL / 65X77L / 65X75WL	1462		842	71	494	135
KD-65X85L / 65X85BLKM-65X85L	1447		832	85	505	123 81
KD-65X81BL / 65X80LKM-65X80L	1452		836	76	494	135
XR-65X90LXRM-65X90L	1445		831	85	505	123 81

(MM)

Име на модел	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Позиции на адаптера на основата ①

a b c d

Име на модел Позиция на куката
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Име на модел Позиция на куката
FW-55BZ40L / 55BZ35L /55BZ30LKD-55X85L / 55X81BL /55X80L / 55X78AL / 55X77L /55X75WLKM-55X85L / 55X80LXR-55X90LXRM-55X90L	b
FW-50BZ30LKD-50X80L / 50X77L /50X75WLKM-50X80L	c
FW-43BZ30LKD-43X80L / 43X77L /43X75WLKM-43X80L	c

Маркиране на мястото на стената, на което ще се инсталира телевизора или LCD монитора

A B (1000) (300) C Централна точка на екрана D

Самозалепващо се тиксо

(MM)

Име на модел	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90LXRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85LKM-75X85L	1671 388 150 21
KD-75X81BL / 75X80LKM-75X80L	1675 373 150 12
XR-75X90LXRM-75X90L	1668 388 150 21
