NÁVOD NA OBSLUHU KD-50X80L SONY

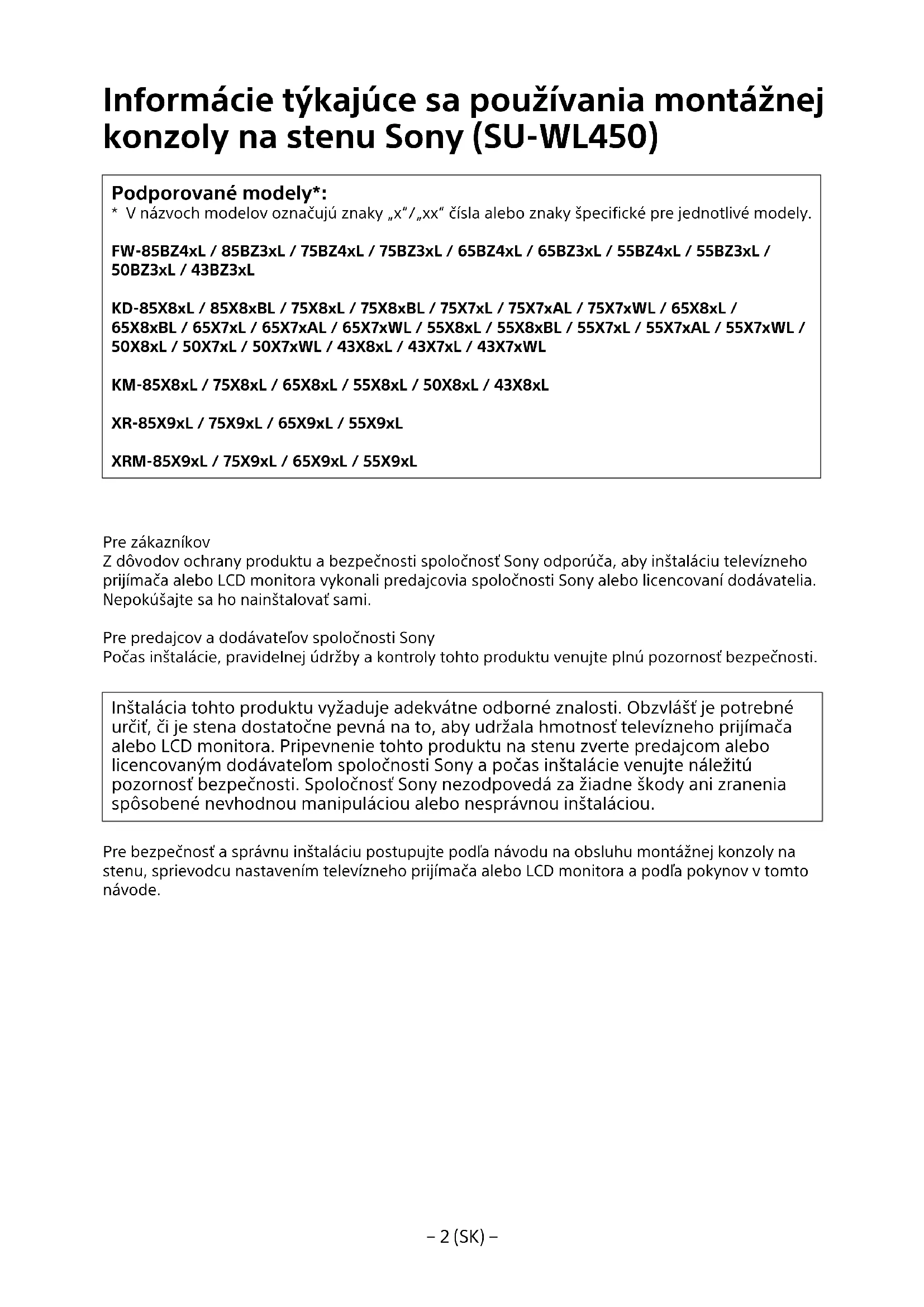

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

* V názvoch modelov označujú znaky „x”/„xx“ čísla alebo znaky špecifické pre jednotlivé modely.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Z dôvodov ochrany produktu a bezpečnosti spoločnosť Sony odporúča, aby inštaláciu televízneho prijímača alebo LCD monitora vykonali predajcovia spoločnosti Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho nainštalovať sami.

Pre predajcov a dodávatelov spoločnosti Sony

Počas inštalácie, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornosť bezpečnosti.

Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlášť je potrebné určiť, či je stena dostatočne pevná na to, aby udržala hmotnosť televízneho prijímača alebo LCD monitora. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávatel’om spoločnosti Sony a počas inštalácie venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou inštaláciou.

Pre bezpečnosť a správnu inštaláciu postupujte podľa návodu na obsluhu montážnej konzoly na stenu, sprievodcu nastavením televízneho prijímača alebo LCD monitora a podľa pokynov v tomto návode.

Đakujeme vám za zakúpenie tohto produktu.

Pre zákazníkov

Montáž TV prijímača alebo LCD monitora na stenu

VÝSTRAHA

INŠTALÁCIU MUSÍ VYKONAŤ ODBORNÍK

Inštaláciu tohto výrobku musí vykonat' odborný montér, ktorý je vyškolený, aby dokázal stanoviť únosnost steny, či unesie hmotnost televízneho prijímača alebo LCD monitora. Ak počas inštalácie nebude správne zaistený, televízny prijímač alebo LCD monitor môže spadnút a spôsobit vážne poranenie. Spoločnosť Sony nie je zodpovedná za žiadnu škodu ani poranenie spôsobené nesprávnou manipuláciou alebo nesprávnou inštaláciu či nainštalovaním iného než uvedeného výrobku. Vaše zákonné práva (ak nejaké máte) nie sú dotknuté.

Pre predajcov produktov spoločnosti Sony

V tomto návode na použitie je znázornená správna manipulácia s produktom a dôležité bezpečnostné pokyny, účelom ktorých je predíst nehodám. Je vašou zodpovednosťou prečítať si, dôkladne pochopít a dodržiavať všetky pokyny uvedené v návode na použitie. Opomenutie môže mať za následok vážne poranenie osôb, alebo poškodenie majetku a dôjde k skončeniu platnosti záruky. Návod uschovajte pre budúce použitie.

Produkty od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Ak sa však produkt používa nesprávne, môže to mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrnutia výrobku alebo jeho pádu. Dodržiavajte bezpečnostné pokyny, aby sa podobným nehodám predišlo.

UPOZORNENIE

Špecifikované produkty

Táto montážna konzola na stenu je určená na použitie so špecifikovanýrni TV prijímačmi alebo LCD monitormi. Informácie o tom, či je možné montážnu konzolu na stenu použit s TV prijímačom alebo LCD monitorom, nájdete v referenčnej príručke.

Pre zákazníkov

VÝSTRAHA

V prípade nedodržania bezpečnostných pokynov môže dôjst' k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijímač alebo LCD monitor nenamontuje správne, môže dôjst k nasledujúcim nehodám. Montáž zverte licencovanému dodávatelovi.

• TV prijímač alebo LCD monitor by mohol spadnút a spôsobit vážne zranenia, napríklad modriny alebo zlomeniny.
• Ak je stena, na ktorú sa inštaluje montážna konzola na stenu, nestabilná, nerovná alebo nie je v pravom uhle s podlahou, jednotka môže spadnúť a spôsobit zranenie alebo škody na majetku. Stena by mala udržať minimálne štvornásobok hmotnosti TV prijímača alebo LCD monitora. (Informácie o hmotnosti TV prijímača alebo LCD monitora nájdete v referenčnej príručke.)
• Ak nie je montážna konzola na stenu namontovaná dostatočne pevne, jednotka môže spadnúť a spôsobit zranenie alebo škody na majetku.

Premiestňovanie alebo odmontovanie TV prijímača alebo LCD monitora zverte licencovanému dodávatelovi.

Ak TV prijímač alebo LCD monitor prenášajú alebo demontujú iné osoby ako licencovaní dodávatelia, môže spadnúť a spôsobit zranenie alebo škody na majetku. Na prepravu veľkého TV prijímača alebo LCD monitora sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a văčší TV prijímač alebo LCD monitor) (s výnimkou Egypta).

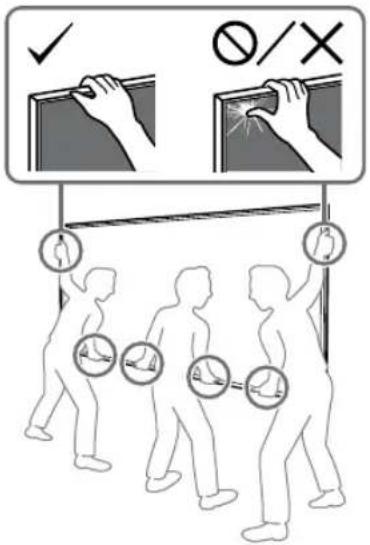

Na prepravu velkého TV prijímača alebo LCD monitora sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač alebo LCD monitor) (len Egypt).

Po namontovaní TV prijímača alebo LCD monitora neodstraňujte skrutky.

V opačnom prípade môže TV prijímač alebo LCD monitor spadnúť a spôsobit zranenie alebo škody na majetku.

V opačnom prípade môže montážna konzola na stenu spadnúť a spôsobit zranenie alebo škody na majetku.

Okrem špecifikovaných produktov nemontujte žiadne iné zariadenia.

Táto montážna konzola na stenu je určená na použitie iba so špecifikovanými produktmi. Ak na ňu namontujete iné zariadenie než je špecifikované, môže spadnúť alebo sa rozbit' a spôsobit' zranenie alebo škody na majetku.

Montážnu konzolu na stenu nezatažujte ničím okrem TV prijímača alebo LCD monitora. TV prijímačom alebo LCD monitorom netraste doľava, doprava, nahor ani nadol.

V opačnom prípade môže TV prijímač alebo LCD monitor spadnúť a spôsobit zranenie alebo škody na majetku.

O TV prijímač alebo LCD monitor sa neopierajte a nevešajte sa naň.

O TV prijímač alebo LCD monitor sa neopierajte a nevešajte sa naň, pretože by mohol na vás spadnúť a spôsobit vážne zranenie.

UPOZORNENIE

Ak nebudete dodržiavať nasledujúce bezpečnostné pokyny, môže dôjst k zraneniu alebo škodám na majetku.

- Nepoužité diely uschovajte na bezpečnom mieste, pre budúce použitie. Uschovajte ich mimo dosahu detí.

Počas čistenia alebo údržby netlačte na produkt nadmernou silou.

Netlačte nadmernou silou na hornú čast TV prijímača alebo LCD monitora. V opačnom prípade môže TV prijímač alebo LCD monitor spadnút a spôsobit zranenie alebo škody na majetku.

Upozornenie

• Ak používate TV prijímač alebo LCD monitor namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materiálu steny sa môže zmenit' farba steny za alebo nad TV prijímačom alebo LCD monitorom alebo sa môže odlepiť tapeta.
• Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky.
• Montážnu konzolu na stenu nemontujte na miesta, kde bude vystavená mechanickým vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov produktov spoločnosti Sony

VÝSTRAHA

Nasledujúce pokyny sú určené len pre predajcov produktov spoločnosti Sony. Dôkladne si prečítajte bezpečnostné pokyny uvedené vyššie a počas montáže, údržby a kontroly tohto produktu venujte mimoriadnu pozornost bezpečnosti.

Montážnu konzolu na stenu neinštalujte na povrch steny, kde budú rohy alebo strany TV prijímača alebo LCD monitora vyčnievať mimo povrchu steny.

Montážnu konzolu na stenu neinštalujte na povrch steny, napríklad na pilier, kde budú rohy alebo strany TV prijimača alebo LCD monitora vyčnievať mimo povrchu steny. Ak osoba alebo predmet narazí do vyčnievajúceho rohu alebo strany TV prijimača alebo LCD monitora, môže dôjst k zraneniu alebo škodám na majetku.

TV prijímač alebo LCD monitor nemontujte nad ani pod klimatizáciu.

Ak je TV prijímač alebo LCD monitor dlhodobo vystavený unikajúcej vode alebo prúdu vzduchu z klimatizácie, môže to mať za následok požiar, zásah elektrickým prúdom alebo poruchu TV prijímača alebo LCD monitora.

Montážnu konzolu na stenu namontujte bezpečne na stenu podľa nasledujúcich pokynov v tomto návode na použitie.

Ak sa ktorákolívek zo skrutiek uvolní alebo vypadne, montážna konzola na stenu môže spadnúť a spôsobít zranenie alebo škody na majetku. Používajte skrutky vhodné pre materiál steny a jednotku namontujte pevne použítím štyroch alebo viacerých skrutiek s priemerom 8 mm (alebo ekvivalentných).

Používajte len dodané skrutky a upevňovacie diely riadne podľa pokynov uvedených v tomto návode na použitie. Ak použijete náhradné diely, TV prijímač alebo LCD monitor môže spadnúť a spôsobit niekomu zranenie alebo sa môže TV prijímač alebo LCD monitor poškodit.

Konzolu správne zostavte podľa postupu uvedeného v tomto návode na použitie.

Ak sa ktorákolvek zo skrutiek uvoľní alebo vypadne, TV prijímač alebo LCD monitor môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijímač alebo LCD monitor poškodit.

Skrutky pevne utiahnite na vyznačenom mieste.

Ak tak neurobíte, TV prijímač alebo LCD monitor môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijímač alebo LCD monitor poškodit.

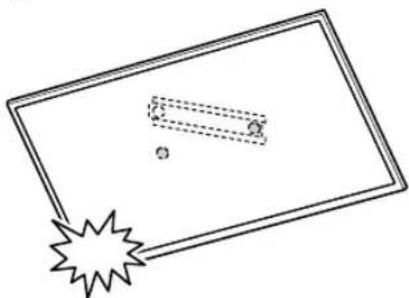

Počas montáže nevystavujte TV prijímač alebo LCD monitor nárazom.

TV prijímač alebo LCD monitor vystavený nárazu môže spadnút alebo prasknút. To môže spôsobit zranenie.

TV prijímač alebo LCD monitor montujte na kolmú a rovnú stenu.

Ak tak neurobíte, TV prijímač alebo LCD monitor môže spadnút a spôsobit zranenie.

Po správnej montáži TV prijímača alebo LCD monitora pevne zaistite káble.

Ak sa do káblov zamotajú ludia alebo predmety, môže dôjst k zraneniu alebo poškodeniu TV prijímača alebo LCD monitora.

Zabráňte priškripnutiu napájacieho alebo prepojovacieho kábla.

Ked'je napájací alebo prepojovací kábel priškripnutý medzi jednotkou a stenou alebo nasilu ohnutý alebo skrútený, môžu sa odhaliť vnútorné vodiče, čo môže spôsobit' skrat alebo prerušenie napájania. Mohlo by dôjst' k požiaru alebo zásahu elektrickým prúdom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu použite skrutky vhodné pre materiál a konštrukciu steny.

Skôr než začnete

- Obrázky TV prijímača alebo LCD monitora uvedené v tejto príručke sú príklady použité kvôli poskytnutiu jasných vysvetlení pre činnosti. Z tohto dôvodu sa obrázky môžu líšit od skutočného TV prijímača alebo LCD monitora.

Z čoho je vaša stena skonštruovaná?

Najprv skontrolujte typ steny, na ktorú chcete nainštalovať televízny prijímač alebo LCD monitor.

Sadrokartónová stena so stípikmi

Upozornenie

• Maximálna hrúbka sadrokartónovej steny: 16 mm.
• Rozmer vnútorných drevených stípikov musí byť aspoň 51 mm × 102 mm v prípade bežných alebo 38 mm × 89 mm v prípade úzkych.

Betónový panel a stena z betónových kvádrov

Upozornenie

• Montážnu konzolu na stenu nainštalujte priamo na stenu z betónového panela.
• Hrúbka steny z betónového panela musí byt aspoň 203 mm.
• Hrúbka každého betónového kvádra musí byť aspoň 203 mm × 203 mm × 406 mm.

Kontrola dielov

- Skontrolujte, či boli dodané všetky diely.

A Podstavec (20) (×1)	B Kladka (×2)	C Skrutka (+PSW 6 × 20)(×4)	E Dištančná vložka(20 mm) (×2)
F Remeň (×1) 1 Adaptér podstavca (×2)		J Skrutka (+PSW 4 × 10)(×8)	K Dištančná vložka(60 mm) (×2)
L Skrutka (+PSW 6 × 50)(×2)[IMAGE]

Položky dodávané s TV prijímačom alebo LCD monitorom

Nadstavec pre montáž na stenu VS (×4)*

* Len pre obmedzenú oblast/krajinu/obmedzený model.

Príprava na montáž

• Pred inštaláciou si pripravte referenčnú príručku a sprievodcu nastavením televízneho prijímača alebo LCD monitora.
• Stanovte montážnu polohu TV prijímača alebo LCD monitora.
• Pripravte si štyri alebo viac skrutiek s priemerom 8 mm a jednu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vhodné pre materiál steny.
• Pripravte si nasledujúce náradie:

*1
	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Len v prípade sadrokartónovej steny so stípikmi

*2 Len v prípade betónového panela a steny z betónových kvádrov
*3 V závislosti od modelu
*4 Len pre TV prijímač alebo LCD monitor nad 189,3 cm (75 palcov) (s výnimkou Egypta) Len pre TV prijímač alebo LCD monitor nad 75 palcov (189,3 cm) (len Egypt)

Inštalácia montážnej konzoly na stenu na stenu

1 Určte miesto montáže.

Uistite sa, že je stena pre televízny prijímač alebo LCD monitor dostatočne priestranná a má nosnosť minimálne štvornásobku hmotnosti televízneho prijímača alebo LCD monitora.

Informácie o hmotnosti TV prijímača alebo LCD monitora nájdete v referenčnej príručke TV prijímača alebo LCD monitora.

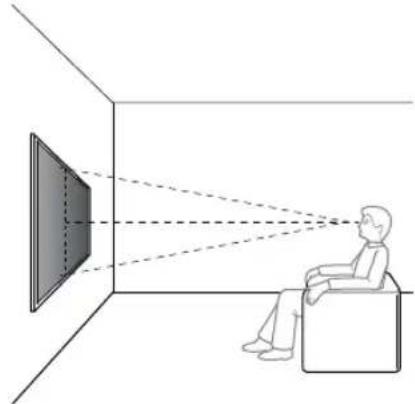

Poznámka

- Ked'je televízny prijímač alebo LCD monitor nainštalovaný na stene, horný okraj televízneho prijímača alebo LCD monitora je mierne naklonený dopredu.

- Odporúčame vám skontrolovať polohu televízneho prijímača alebo LCD monitora v prostredí, kde ho budete pozerat.

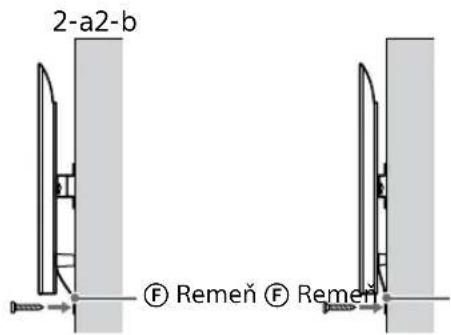

2 Typ montáže na stenu vyberte tak, ako je to znázornené nižšie.

2-a: Štandardná montáž

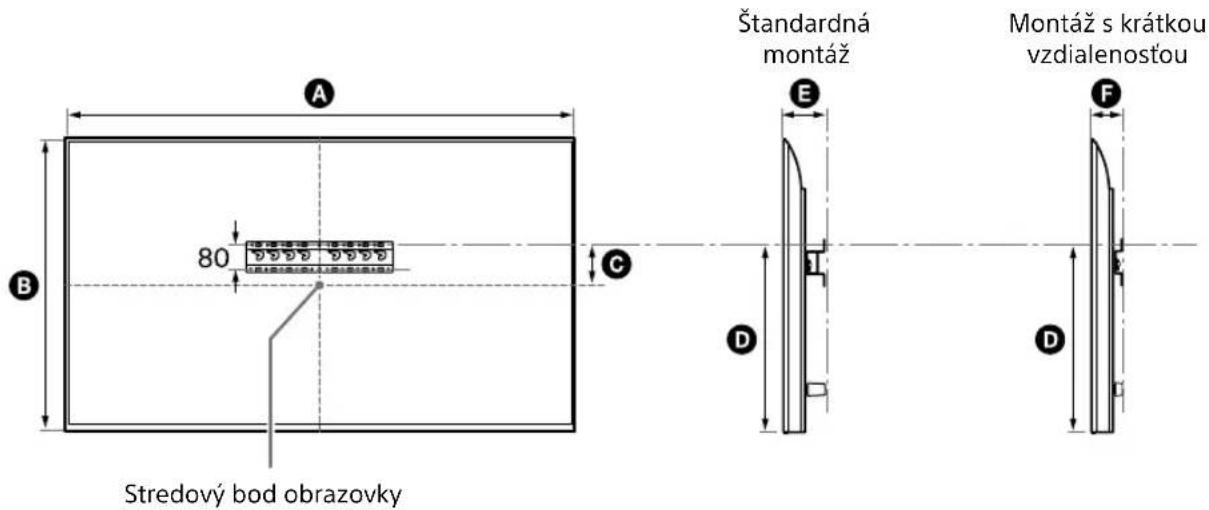

- Pozrite si „Meranie pri inštalácii montážnej konzoly na stenu“ na strane 19.

VÝSTRAHA

- Ak vyberiete spôsob 2-b, prístup k zadným koncovkám bude obmedzený.

3 Pri volbe štandardnej montáže (2-a):

Pripevnite adaptér podstavca ① pomocou skrutky (+PSW 4 × 10) ② k podstavcu (20) Ⓐ.

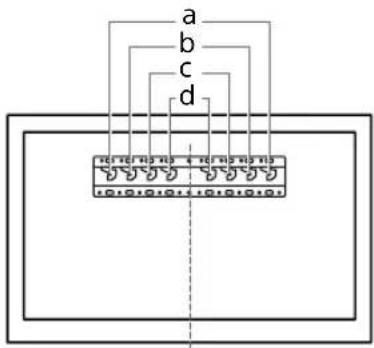

- Pozrite si „Vhodné umiestnenie adaptéra podstavca ①“ na strane 21.

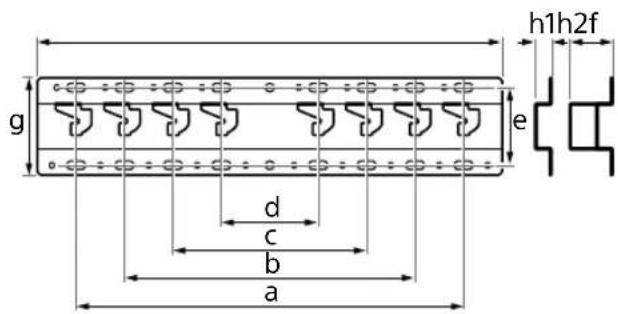

- Pozrite si „Technické údaje“ na strane 18.

VÝSTRAHA

- Určte pevnosť steny, na ktorej bude TV prijímač alebo LCD monitor namontovaný. V prípade potreby stenu dostatočne spevnite. - Stena, na ktorej bude TV prijímač alebo LCD monitor namontovaný, by mala udržať minimálne štvornásobok hmotnosti TV prijímača alebo LCD monitora. (Informácie o hmotnosti TV prijímača alebo LCD monitora nájdete v referenčnej príručke.)

Pri volbe štandardnej montáže (2-a):

Použite pozície otvorov na adaptéri podstavca ①.

Pr., označenie na mieste „a“ tak, aby vyhovovalo podstavcu (20) Ⓐ

Pr., označenie na mieste „a“ tak, aby vyhovovalo podstavcu (20) Ⓐ

5 Do značiek vyvrtajte otvory.

Uistite sa, že miesto na stene na vyvrtanie dier je dostatočne pevné na to, aby unieslo hmotnosť najmenej štyrikrát väčšiu ako hmotnosť TV prijímača alebo LCD monitora.

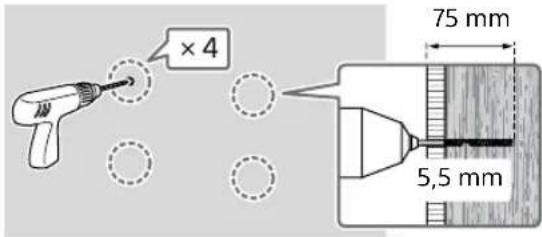

Vítanie do sadrokartónovej steny so stípikmi:

×4 75 mm 5,5 mm

Poznámka

- Vodiace otvory treba vyvítať do híbky 75 mm; použite na to vrták s priemerom 5,5 mm.

Vítanie do betónového panela a steny z betónových kvádrov:

×4 75 mm 10 mm

6 Namontujte podstavec (20) Ⓐ na stenu pomocou vhodných skrutiek (nedodávajú sa).

Poznámka

• Použite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa).
• Pomocou vodováhy skontrolujte, či je podstavec (20) Ⓐ vo vodorovnej polohe.

Pri volbe štandardnej montáže (2-a):

Vložte štyri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) Ⓐ.

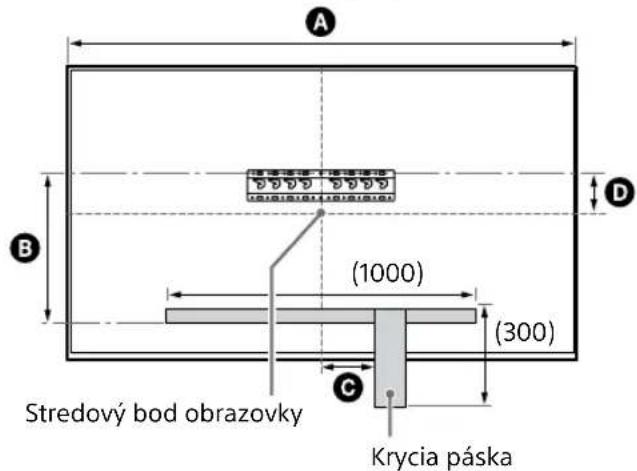

Označte miesto inštalácie na stenu.

Použite kryciu pásku a pod. (nedodáva sa) na označenie umiestnenia televízneho prijímača alebo LCD monitora v blízkosti podstavca (20) Ⓐ alebo adaptéra podstavca ①.

- Pozrite si „Označenie na stene pre miesto inštalácie TV prijímača alebo LCD monitora“ na strane 22.

Okrem modelov FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL Preskočte tento krok.

Príprava na montáž TV prijímača alebo LCD monitora

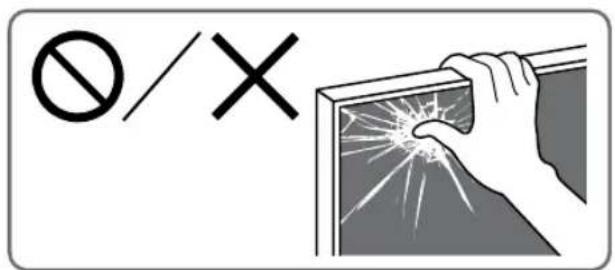

Poznámka

- Odstránené skrutky a nepoužité časti odložte na bezpečnom mieste mimo dosahu detí.

∅/X

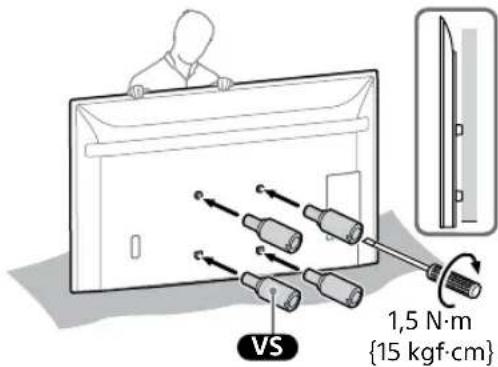

Montáž TV prijímača alebo LCD monitora na stenu z kartónu\*

* Len pre obmedzenú oblast/krajinu/obmedzený model.

Len FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

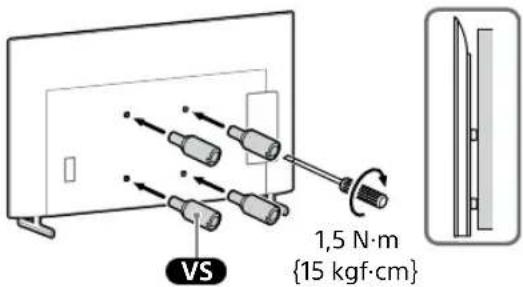

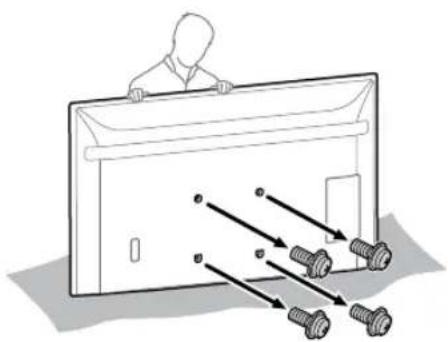

1 Odskrutkujte skrutky zo zadnej časti TV prijímača alebo LCD monitora.

2 Pripevnite nástavec pre montáž na stenu VS (dodaný s televíznym prijímačom alebo LCD monitorom) na zadnú časť televízneho prijímača alebo LCD monitora (aby bol rovnobežne so stenou).

VS 1,5 N·m {15 kgf·cm}

Poznámka

- Uistite sa, že nadstavec pre montáž na stenu VS je dotiahnutý, keď ho pripájate k TV prijímaču alebo LCD monitoru.

Pri montáži nadstavca pre montáž na stenu VS používajte len plochý skrutkovač. Použitie iného nástroja by mohlo viest k nadmernému utiahnutiu nadstavca pre montáž na stenu VS a poškodeniu TV prijímača alebo LCD monitora.

3 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v „Kontrola dielov“ na strane 6.

Poznámka

- Pevne zaistite upevňovacie časti pomocou skrutiek. - Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 N·m {15 kgf·cm}.

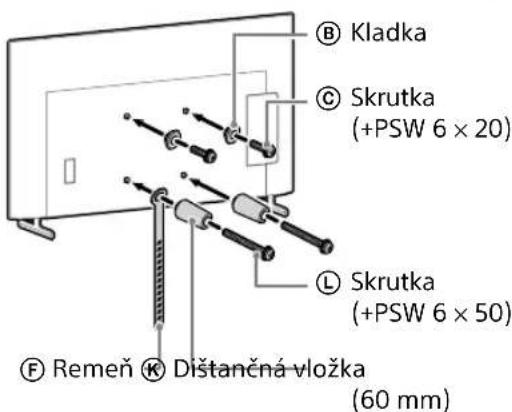

Pri volbe štandardnej montáže (2-a):

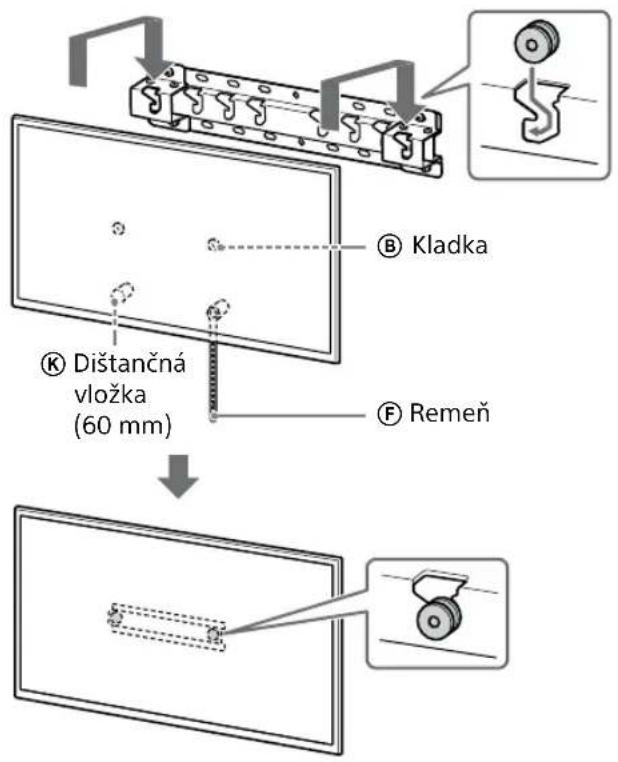

B Kladka C Skrutka (+PSW 6 × 20) L Skrutka (+PSW 6 × 50) K Dištančná vložka (60 mm) F Remeň

4 Pripojte k TV prijímaču alebo LCD monitoru potrebné káble.

Káble pripojte pred montážou TV prijímača alebo LCD monitora na stenu. Po montáži TV prijímača alebo LCD monitora k nemu nebude možné káble pripojiť.

Poznámka

- Prípojné káble zviažte, aby na ne niekto pred montázou na stenu nestúpil.

Montáž TV prijímača alebo LCD monitora na stenu zo stolového stojana\*

* Len pre obmedzenú oblast/krajinu/obmedzený model.

1 Pripevnite stolový stojan tak, aby TV prijímač alebo LCD monitor stál.

- Pozrite si sprievodcu nastavením TV prijímača alebo LCD monitora.

2 Odskrutkujte skrutky zo zadnej časti TV prijímača alebo LCD monitora.

3 Pripevnite nástavec pre montáž na stenu vs (dodaný s televíznym prijímačom alebo LCD monitorom) na zadnú časť televízneho prijímača alebo LCD monitora (aby bol rovnobežne so stenou).

VS 1,5 N·m {15 kgf·cm}

Poznámka

- Uistite sa, že nadstavec pre montáž na stenu VS je dotiahnutý, ked'ho pripájate k TV prijímaču alebo LCD monitoru.

Pri montáži nadstavca pre montáž na stenu VS používajte len plochý skrutkovač. Použitie iného nástroja by mohlo viest k nadmernému utiahnutiu nadstavca pre montáž na stenu VS a poškodeniu TV prijímača alebo LCD monitora.

4 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v „Kontrola dielov“ na strane 6.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 N·m {15 kgf·cm}.

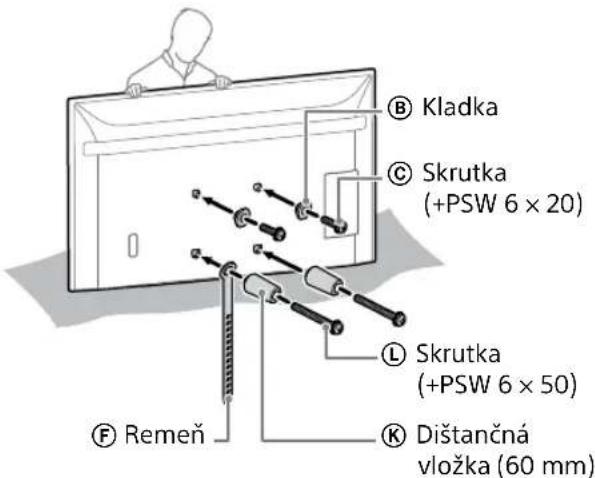

Pri volbe štandardnej montáže (2-a):

B Kladka C Skrutka (+PSW 6 × 20) L Skrutka (+PSW 6 × 50) F Remeň K Distančná vložka (60 mm)

5 Pripojte k TV prijímaču alebo LCD monitoru potrebné káble.

Káble pripojte pred montázou TV prijímača alebo LCD monitora na stenu. Po montáži TV prijímača alebo LCD monitora k nemu nebude možné káble pripojiť.

Poznámka

• Kabeláž v stene zverte licencovanému dodávatelovi.
• Prípojné káble zviažte, aby na ne niekto pred montážou na stenu nestúpil.

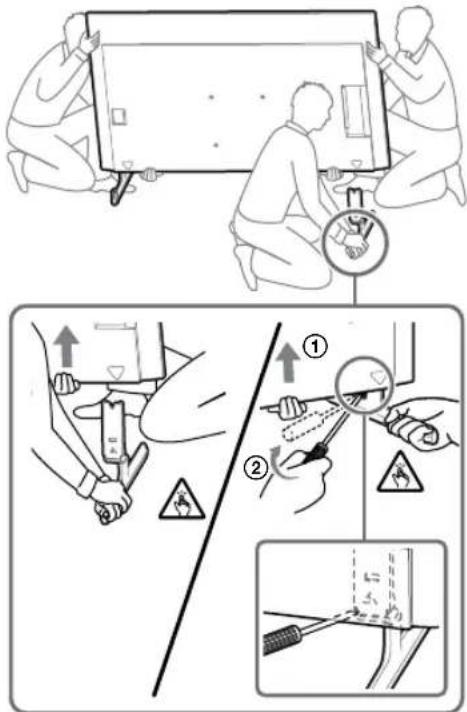

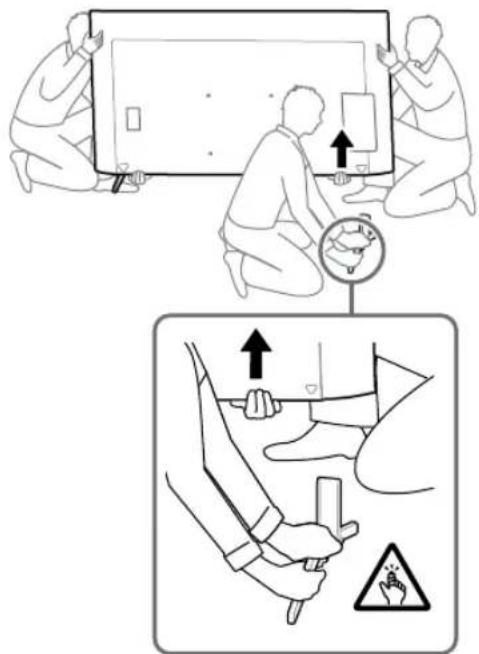

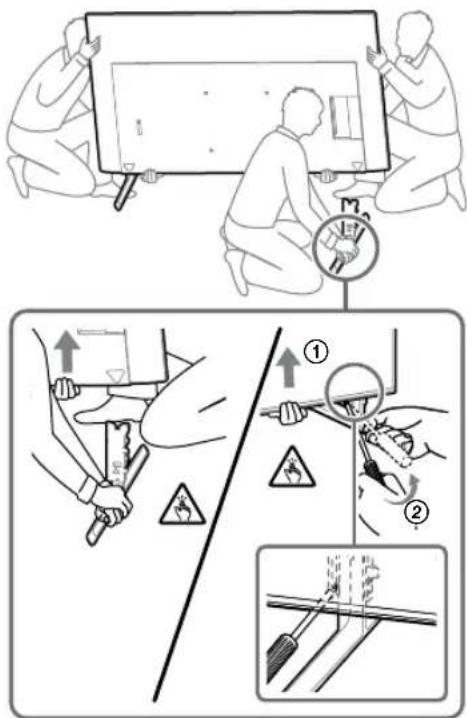

6 Odmontujte stolový stojan od TV prijímača alebo LCD monitora.

Nasledujúci obrázok je príkladom prevedenia.

Okrem modelov FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým dalšie osoby zdvíhajú televízny prijímač alebo LCD monitor.

- Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Len FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL
- Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým dalšie osoby zdvíhajú televízny prijímač alebo LCD monitor.

- Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Len KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým dalšie osoby zdvíhajú televízny prijímač alebo LCD monitor.

- Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

- Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým dalšie osoby zdvíhajú televízny prijímač alebo LCD monitor.

- Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stolového stojana sú potrební traja alebo viacerí lúdia.
• Dbajte na to, aby ste pri odpájaní stolového stojana od televízneho prijímača alebo LCD monitora nepoužívali nadmernú silu, pretože by mohlo dôjst' k pádu televízneho prijímača alebo LCD monitora, čo by mohlo spôsobit' zranenie osôb alebo poškodenie televízneho prijímača alebo LCD monitora.

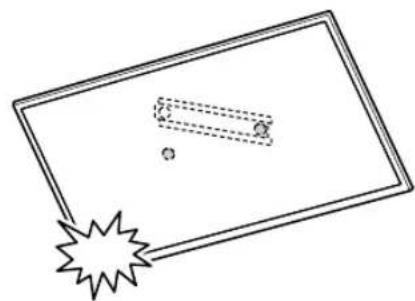

• Pri manipulácii so stolovým stojanom budte opatrní, aby nedošlo k poškodeniu televízneho prijímača alebo LCD monitora.
• Budte opatrní, ked' dvíhate televízny prijímač alebo LCD monitor pri odpájaní stolového stojana - stolový stojan sa môže prevrhnút a spôsobit zranenie.
• Pri demontáži stolového stojana z televízneho prijímača alebo LCD monitora budte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač alebo LCD monitor postavený.

Montáž TV prijímača alebo LCD monitora na stenu

Len FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

VÝSTRAHA

- Na prepravu veľkého TV prijímača alebo LCD monitora sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač alebo LCD monitor) (s výnimkou Egypta). Na prepravu veľkého TV prijímača alebo LCD monitora sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač alebo LCD monitor) (len Egypt).

1 Zodvihnite televízny prijímač alebo LCD monitor.

• Umiestnenie kladky Ⓑ na zavesenie na podstavec (20) Ⓐ alebo adaptér podstavca ① nájdete v časti „Vhodné umiestnenie adaptéra podstavca ⑪” na strane 21.
• Uistite sa, že zadná strana televízneho prijímača alebo LCD monitora sa dotýka podstavca (20) Ⓐ alebo adaptéra podstavca ①, ked'držíte televízny prijímač alebo LCD monitor.

Poznámka

• Pevne držte televízny prijímač alebo LCD monitor oboma rukami a uistite sa, že remeň © a spodná časť televízneho prijímača alebo LCD monitora sú zarovno s krycou páskou.

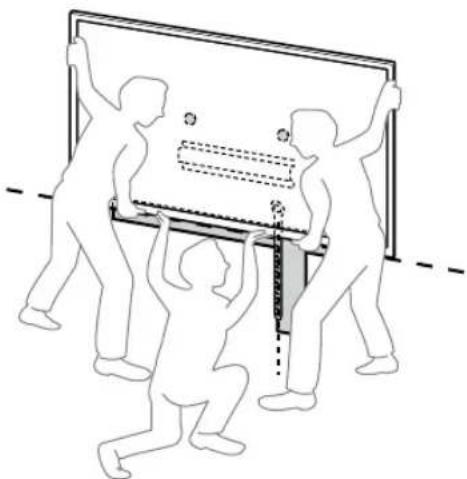

• Televízny prijímač alebo LCD monitor nech držia traja ludia a osoba, ktorá je pred televíznym prijímačom alebo LCD monitorom, nech riadi ostatných pri nastavovaní polohy.

- Pri inštalácii televízneho prijímača alebo LCD monitora na stenu budte velmi opatrní, hlavne pokialí ide o osobu, ktorá pridržiava televízny prijímač alebo LCD monitor odspodu, lebo televízny prijímač alebo LCD monitor môže spadnúť a spôsobit vážne zranenie alebo dokonca smrt.

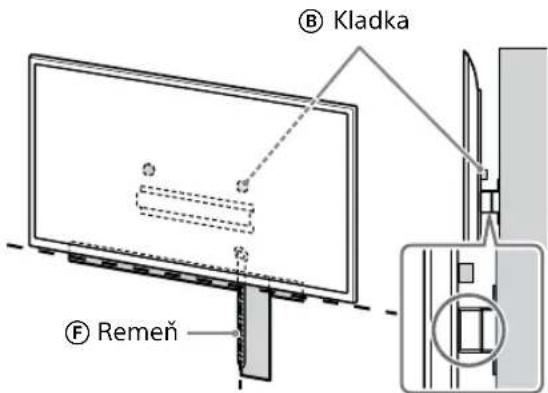

B Kladka F Remeň

2 Namontujte televízny prijímač alebo LCD monitor na podstavec (20) Ⓐ alebo adaptér podstavca Ⓘ.

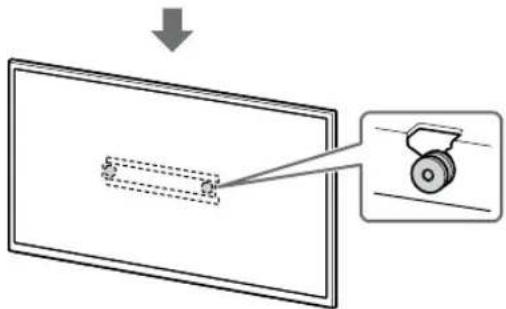

• Jemne spustte televízny prijímač alebo LCD monitor a zaveste kladky Ⓑ pripojené k zadnej časti televízneho prijímača alebo LCD monitora na podstavec (20) Ⓐ alebo adaptér podstavca Ⓘ, pričom sa presvedčte o tvare otvorov.
• Po inštalácii TV prijímača alebo LCD monitora na stenu overte, či sú kladky Ⓑ pevne pripevnené k podstavcu (20) Ⓐ alebo adaptéru podstavca ①.
• Pomaly uvolnite obe ruky a uistite sa, že televízny prijímač alebo LCD monitor nespadne.

- Po inštalácii televízneho prijímača alebo LCD monitora na stenu odstráňte zo steny kryciu pásku a pod.

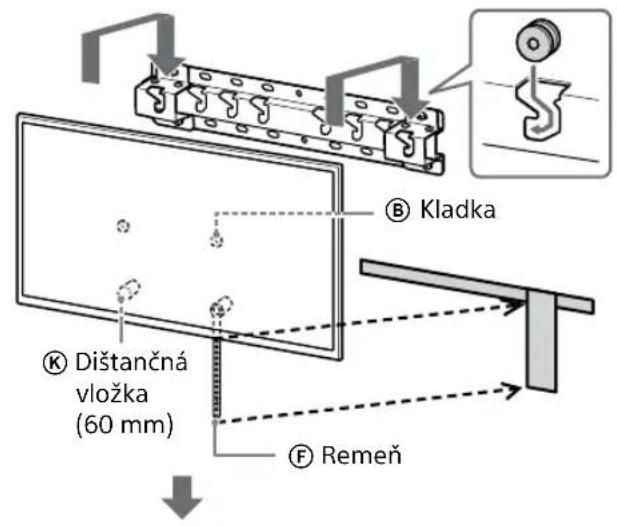

Pri volbe štandardnej montáže (2-a):

Kladka Dištančná vložka (60 mm) Remeň

Kladka Dištančná vložka (20 mm) Remeň

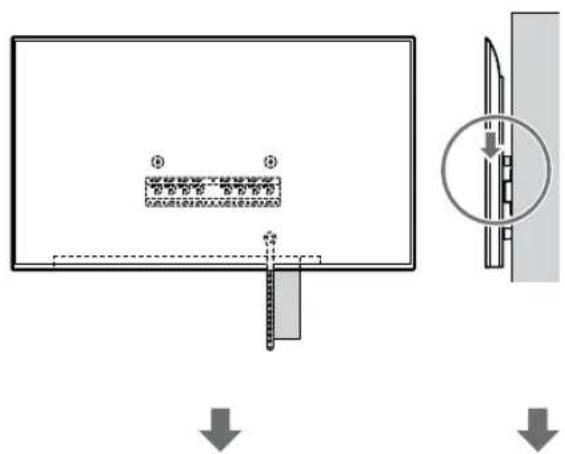

3 Zabráňte zdvihnutiu spodnej časti TV prijímača alebo LCD monitora.

- Napnite remeň Ⓕ a pevne ho pripevnite k stene.

2-a2-b ⑤ Remeň ⑤ Remeň

- Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

- Pokúste sa mierne pritiahnuť spodnú časť TV prijímača alebo LCD monitora k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň Ⓕ je potrebné znova pevne zaistiť.

Okrem modelov FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

VÝSTRAHA

- Na prepravu veľkého TV prijímača alebo LCD monitora sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a văčší TV prijímač alebo LCD monitor) (s výnimkou Egypta). Na prepravu veľkého TV prijímača alebo LCD monitora sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a văčší TV prijímač alebo LCD monitor) (len Egypt).

1 Zodvihnite televízny prijímač alebo LCD monitor.

- Umiestnenie kladky Ⓑ na zavesenie na podstavec (20) Ⓐ alebo adaptér podstavca ① nájdete v časti „Vhodné umiestnenie adaptéra podstavca ⑪“ na strane 21. - Uistite sa, že zadná strana televízneho prijímača alebo LCD monitora sa dotýka podstavca (20) Ⓐ alebo adaptéra podstavca ①, ked držíte televízny prijímač alebo LCD monitor.

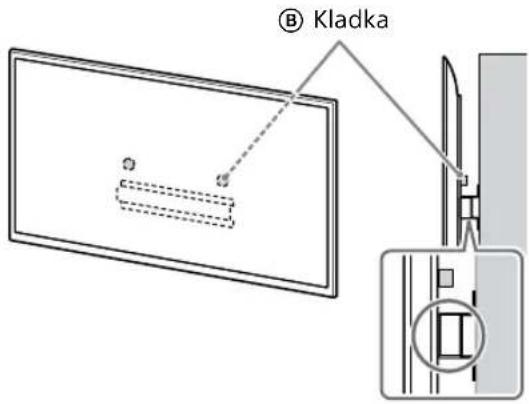

© Kladka

Poznámka

- Pevne držte televízny prijímač alebo LCD monitor oboma rukami.

2 Namontujte televízny prijímač alebo LCD monitor na podstavec (20) Ⓐ alebo adaptér podstavca Ⓘ.

• Jemne spustte televízny prijímač alebo LCD monitor a zaveste kladky Ⓑ pripojené k zadnej časti televízneho prijímača alebo LCD monitora na podstavec (20) Ⓐ alebo adaptér podstavca Ⓞ, pričom sa presvedčte o tvare otvorov.
• Po instalácii TV prijímača alebo LCD monitora na stenu overte, či sú kladky Ⓑ pevne pripevnené k podstavcu (20) Ⓐ alebo adaptéru podstavca ①.
• Pomaly uvolnite obe ruky a uistite sa, že televízny prijímač alebo LCD monitor nespadne.

Pri volbe štandardnej montáže (2-a):

Kladka Dištančná vložka (60 mm) Remeň

B Kladka E Dištančná vložka (20 mm) F Remeň

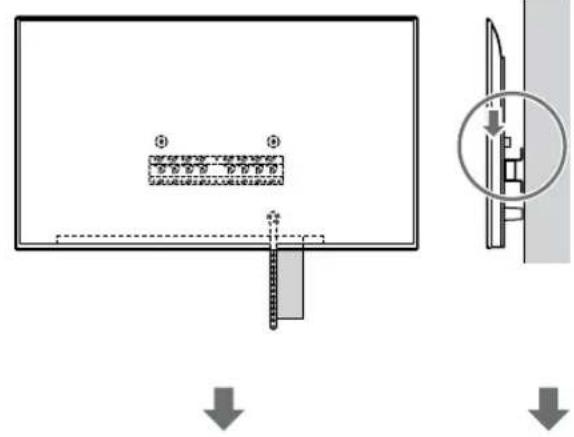

3 Zabráňte zdvihnutiu spodnej časti TV prijímača alebo LCD monitora.

- Napnite remeň Ⓕ a pevne ho pripevnite k stene.

2-a2-b F Remeň F Remeň

- Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

- Pokúste sa mierne pritiahnuť spodnú časť TV prijímača alebo LCD monitora k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň Ⓕ je potrebné znova pevne zaistiť.

Kontrola dokončenej montáže

Skontrolujte nasledujúce:

• Kladky Ⓑ pevne visia na podstavci (20) Ⓐ alebo adaptéri podstavca Ⓘ.
• Káble nie sú skrútené a priškripnuté.
• Remeň Ⓕ je pevne napnutý.

VÝSTRAHA

- Nesprávne umiestnenie napájacieho kábla môže zapríčinit požiar alebo zásah elektrickým prúdom spôsobený skratom. Z dôvodu bezpečnosti nezabudnite skontrolovať kompletnosť montáže.

Đalšie informácie

Pri demontáži TV prijímača alebo LCD monitora zopakujte postup montáže v opačnom poradí.

- Na prepravu velkého TV prijímača alebo LCD monitora sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač alebo LCD monitor) (s výnimkou Egypta).

Na prepravu velkého TV prijímača alebo LCD monitora sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač alebo LCD monitor) (len Egypt).

Technické údaje

g h1h2f e d c b a

Dizajn a technické údaje sa môžu zmenit bez upozornenia.

Referencie

Meranie pri inštalácii montážnej konzoly na stenu

Čísla v tabul'ke sa môžu v závislosti od inštalácie mierne líšit.

Vhodné umiestnenie adaptéra podstavca ①

a b c d

Názov modelu Umiestnenie háka
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Názov modelu Umiestnenie háka
FW-55BZ40L / 55BZ35L / 55BZ30L
KD-55X85L / 55X81BL / 55X80L / 55X78AL / 55X77L / 55X75WL	b
KM-55X85L / 55X80L
XR-55X90L
XRM-55X90L
FW-50BZ30L
KD-50X80L / 50X77L / 50X75WL	c
KM-50X80L
FW-43BZ30L
KD-43X80L / 43X77L / 43X75WL	c
KM-43X80L

Označenie na stene pre miesto inštalácie TV prijímača alebo LCD monitora

A B (1000) (300) C Stredový bod obrazovky Krycia páska D

(mm)

Názov modelu	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80L KM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21
