РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD-50X80L SONY

Монтаж на телевизора или LCD монитора на стена

ПРЕДУПРЕЖДЕНИЕ

НЕОБХОДИМ Е ПРОФЕСИОНАЛЕН МОНТАЖ

Не монтирайте друго оборудване, освен указания продукт.

Не монтирайте телевизора или LCD монитора над или под климатик.

Доставено с телевизора или LCD монитора

Подготовка за монтаж

6 Инсталирайте основата (20)

Подготовка за монтаж на телевизора или LCD монитора

Забележка

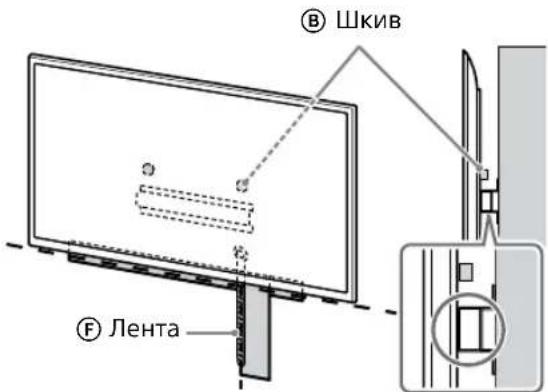

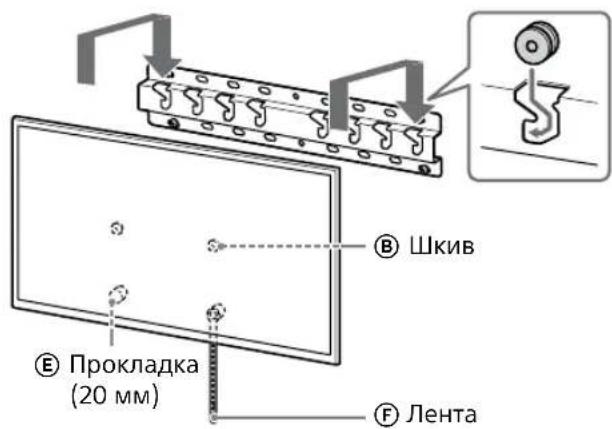

В. Ролка Ф. Колан

B Rolka E Дистанционна втулка (20 мм) F Колан

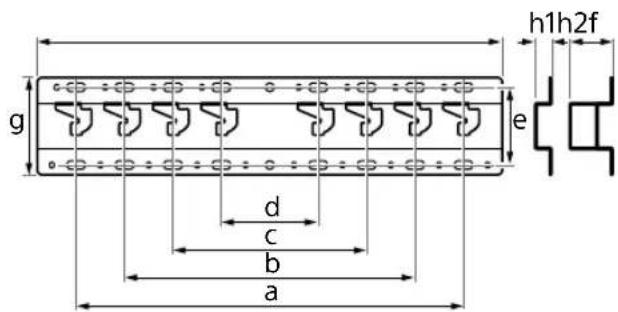

Размери: (прибл.) [мм]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

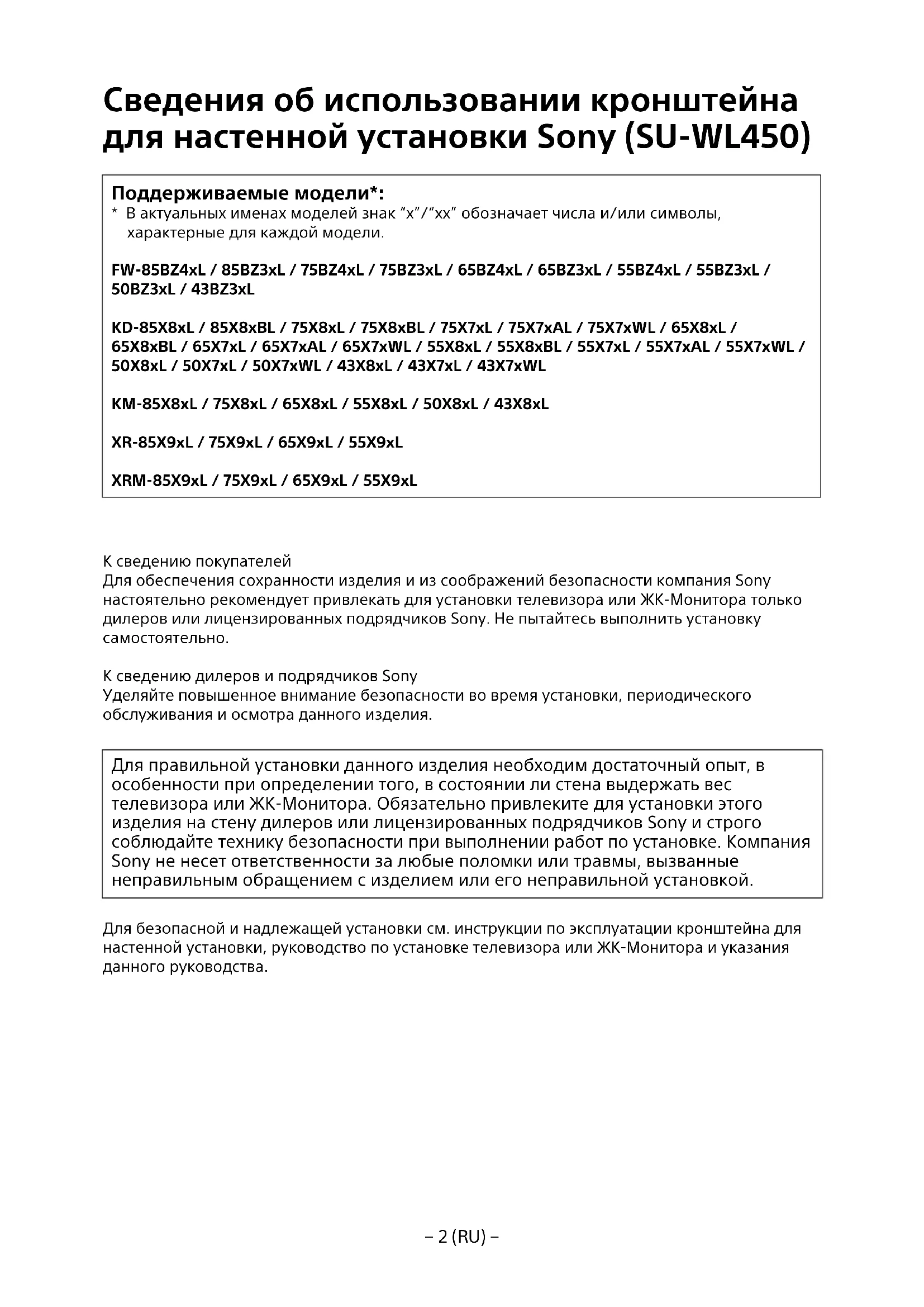

Сведения об использовании кронштейна для настенной установки Sony (SU-WL450)

Поддерживаемые модели\*:

* В актуальных именах моделей знак "х"/"хх" обозначает числа и/или символы, характерные для каждой модели.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

К сведению покупателей

Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора или ЖК-Монитора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно.

К сведению дилеров и подрядчиков Sony

Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия.

Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора или ЖК-Монитора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

Для безопасной и надлежащей установки см. инструкции по эксплуатации кронштейна для настенной установки, руководство по установке телевизора или ЖК-Монитора и указания данного руководства.

Название продукта Кронштейн для настенной установки:

Кронштейн для настенной установки

Безопасность

Благодарим за покупку этого изделия.

К сведению покупателей

Установка телевизора или ЖК-Монитора на стену

ПРЕДУПРЕЖДЕНИЕ

ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА

Данное изделие должен устанавливать квалифицированный специалист, умеющий определять прочность стены, которая должна выдерживать вес телевизора или ЖК-Монитора. Если телевизор или ЖК-Монитор не закрепить должным образом при установке, он может упасть и причинить тяжелые травмы. Компания Sony не несет ответственность за любые повреждения или травмы, вызванные неправильным обращением или ненадлежащей установкой, либо установкой любого другого изделия, кроме указанного. Это не влияет на ваши законные права (если таковые имеются).

Для дилеров Sony

Для установки данного изделия требуется достаточный опыт. Для безопасной установки устройства обязательно внимательно прочтите настоящее руководство по эксплуатации. Sony не несет ответственности в случае повреждения или получения травм в результате неправильного обращения или ненадлежащей установки. По окончании установки передайте это руководство покупателю.

В этом руководстве по эксплуатации приведены важные меры предосторожности и информация по обеспечению надлежащего обращения с изделием, которые необходимы для предотвращения несчастных случаев. Вы обязаны прочитать, полностью понять и соблюдать все инструкции, изложенные в настоящем руководстве по эксплуатации. Несоблюдение этого требования может привести к тяжелым травмам или повреждению имущества и стать причиной аннулирования гарантии. Сохраните настоящее руководство для использования в будущем.

Изделия Sony разработаны с учетом требований по безопасности. Однако неправильное использование изделий может стать причиной получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия. Во избежание возникновения таких несчастных случаев обязательно соблюдайте соответствующие меры предосторожности.

Дата изготовления указана на изделии и упаковке на этикетке со штрих-кодом в следующем формате: YYYY/MM, где YYYY - год, MM - месяц изготовления.

Производитель: Сони Корпорейшн, 1-7-1 Конан Минато-ку Токио, 108-0075 Япония Сделано в Китае

Организация, уполномоченная принимать претензии от потребителей на территории Казахстана АО «Сони Электроникс» Представительство в Казахстане, 050010, Республика Казахстан, г. Алматы, пр. Достык, дом 117/7

Импортер на территории стран Таможенного союза: АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

ВНИМАНИЕ

Указанные изделия

Данный кронштейн для настенной установки предназначен для отдельных моделей телевизоров или ЖК-Мониторов. См. справочник к телевизорам или ЖК-Мониторам для проверки возможности использования кронштейна для настенной установки.

К сведению покупателей

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение приведенных ниже мер предосторожности может стать причиной смерти или получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия.

Обязательно обратитесь к лицензированному подрядчику, а также не допускайте того, чтобы дети находились вблизи места установки изделия.

Неправильная установка кронштейна для настенной установки или телевизора или ЖК-Монитора может стать причиной перечисленных ниже несчастных случаев. Для выполнения установки обязательно обратитесь к лицензированным подрядчикам.

- Телевизор или ЖК-Монитор может упасть и стать причиной получения серьезных травм, например ушибов или переломов.

• Если стена, на которой выполняется установка кронштейна для настенной установки, неустойчивая, неровная или не вертикальная, изделие может упасть и получить повреждения или стать причиной травм или повреждения имущества. Стена должна выдерживать вес, по крайней мере, в четыре раза превышающий вес телевизора или ЖК-Монитора. (Чтобы узнать вес телевизора или ЖК-Монитора, см. справочник.)
• Если установка кронштейна для настенной установки выполняется на недостаточно прочной стене, изделие может упасть и получить повреждения или стать причиной травм или повреждения имущества.

Меры предосторожности в отношении детей

• Не позволяйте детям взбираться на телевизор или ЖК-Монитор.
• Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их.

Для перемещения или демонтажа телевизора или ЖК-Монитора обязательно обратитесь к лицензированным подрядчикам.

Если транспортировка или демонтаж телевизора или ЖК-Монитора выполняется не лицензированными подрядчиками, он может упасть и стать причиной травм или повреждения имущества. Для переноски телевизора или ЖК-Монитора больших размеров требуются два или более человек (три или более человек для переноски телевизора или ЖК-Монитора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора или ЖК-Монитора больших размеров требуются два или более человек (три или более человек для переноски телевизора или ЖК-Монитора с диагональю 75 дюймов (189,3 см) и более) (только Египет).

После монтажа телевизора или ЖК-Монитора не вынимайте винты и т. д.

В противном случае телевизор или ЖК-Монитор может упасть и стать причиной травм или повреждения имущества.

Не разбирайте и не меняйте детали кронштейна для настенной установки.

В противном случае кронштейн для настенной установки может упасть и стать причиной травм или повреждения имущества.

Не устанавливайте на кронштейн какое-либо другое оборудование, кроме указанного.

Этот кронштейн для настенной установки предназначен для использования только с указанными изделиями. Если на данном монтажном кронштейне крепится оборудование, не предназначенное для такой установки, оно может упасть или получить повреждения, а также может стать причиной травм или повреждения имущества.

Во избежание перегрузки кронштейна для настенной установки не устанавливайте на нем ничего, кроме телевизора или ЖК-Монитора. Не трясите телевизор или ЖК-Монитор влево/ вправо, вверх/вниз.

В противном случае телевизор или ЖК-Монитор может упасть и стать причиной травм или повреждения имущества.

Не опирайтесь на телевизор или ЖК-Монитор и не держитесь за него

Не опирайтесь на телевизор или ЖК-Монитор и не держитесь за него, так как он может упасть и стать причиной получения серьезных травм.

ВНИМАНИЕ

При несоблюдении следующих мер предосторожности существует вероятность получения травм или повреждения имущества.

- Обязательно сохраните в безопасном месте неиспользованные детали для использования в дальнейшем. Храните их вне досягаемости детей.

Чистку устройства или уход за ним необходимо осуществлять, не прикладывая чрезмерных усилий.

Не перегружайте верхнюю часть телевизора или ЖК-Монитора. В противном случае телевизор или ЖК-Монитор может упасть и стать причиной травм или повреждения имущества.

Меры предосторожности

• Если телевизор или ЖК-Монитор, установленный на кронштейне для настенной установки, используется в течение длительного времени, то в зависимости от материала стены позади или над телевизором или ЖК-Монитором могут выцвести стены или отстать обои.
• После демонтажа кронштейна для настенной установки в стене останутся отверстия.
• Не используйте кронштейн для настенной установки в местах с механическими вибрациями.

Порядок установки кронштейна для настенной установки

Для дилеров Sony

ПРЕДУПРЕЖДЕНИЕ

Следующие инструкции предназначены только для дилеров Sony. Обязательно прочтите правила техники безопасности и соблюдайте особые меры предосторожности во время установки, обслуживания и проверки данного изделия.

Не устанавливайте кронштейн для настенной установки на таких стенах, где края телевизора или ЖК-Монитора будут выступать за края стены.

Не устанавливайте кронштейн для настенной установки на таких поверхностях стен (например, на колоннах), где края телевизора или ЖК-Монитора будут выступать за края поверхности стены. Задев за выступающие края телевизора или ЖК-Монитора, можно получить травму или повредить имущество.

Не устанавливайте телевизор или ЖК-Монитор под кондиционером или над ним.

Если в течение продолжительного промежутка времени телевизор или ЖК-Монитор подвержен воздействию конденсата или потока воздуха из кондиционера, это может стать причиной возгорания, поражения электрическим током или неисправности телевизора или ЖК-Монитора.

Обязательно надежно прикрепите кронштейн для настенной установки к стене, следуя инструкциям, приведенным в настоящем руководстве по эксплуатации.

Если какой-либо из винтов ослаблен или выпал, кронштейн для настенной установки может упасть и стать причиной травм или повреждения имущества. При выполнении монтажа обязательно используйте винты, которые соответствуют материалу стены, и надежно установите устройство, используя не менее четырех винтов 8 мм (или аналогичных).

Обязательно используйте входящие в комплект винты и детали для крепления и строго следуйте инструкциям, приведенным в данном руководстве по эксплуатации. Если при установке телевизора или ЖК-Монитора были использованы иные крепежные материалы, телевизор или ЖК-Монитор может упасть и получить повреждения или стать причиной травм.

Обязательно выполняйте сборку кронштейна, точно следуя инструкциям, изложенным в настоящем руководстве по эксплуатации.

Если какой-либо из винтов ослаблен или выпал, телевизор или ЖК-Монитор может упасть, что может стать причиной повреждения телевизора или ЖК-Монитора или получения травм.

Надежно затяните винты в предназначенных для них крепежных отверстиях.

В противном случае, телевизор или ЖК-Монитор может упасть, что может стать причиной повреждения телевизора или ЖК-Монитора или получения травм.

Следите за тем, чтобы во время установки телевизор или ЖК-Монитор не подвергался воздействию толчков.

Толчки могут вызвать падение и порчу телевизора или ЖК-Монитора. Это может привести к травме.

Устанавливайте телевизор или ЖК-Монитор на стене только в том случае, если она плоская и расположена под прямым углом к полу.

В противном случае телевизор или ЖК-Монитор может упасть и стать причиной травм.

После надлежащей установки телевизора или ЖК-Монитора обеспечьте безопасное расположение кабелей.

Кабели, представляющие препятствия для людей и объектов, могут стать причиной получения серьезных травм или повреждения телевизора или ЖК-Монитора.

Не допускайте защемления кабеля питания и соединительных кабелей.

Если кабель питания или соединительный кабель будет зажат между устройством и стеной или с силой изогнут или перекручен, то изоляция внутренних проводов может быть нарушена, что может стать причиной короткого замыкания или обрыва. Это может вызвать возгорание или привести к поражению электрическим током.

Винты, крепящие кронштейны для настенной установки к стене, в комплект поставки не входят.

При монтаже кронштейна для настенной установки используйте винты, соответствующие материалу и структуре стены.

Изделия должны храниться в картонной упаковке в темном, сухом, чистом и хорошо вентилируемом помещении в удалении от мест хранения кислот и щелочей. Температура хранения: от -20 °C до +60 °C. Влажность хранения: < 80 %.

Перед началом работы

- Рисунки телевизора или ЖК-Монитора, приведенные в этом руководстве, являются примерами, используемыми для объяснения операций. По этой причине рисунки могут отличаться от вашего телевизора или ЖК-Монитора.

Каков материал стены?

Прежде всего проверьте тип стены, на которую устанавливается телевизор или ЖК-Монитор.

Стена из гипсокартона со стойками

Меры предосторожности

• Максимальная толщина сухой стены: 16 мм.
• Убедитесь, что внутренний размер деревянного стержня не менее 51 мм × 102 мм в качестве стандартного или 38 мм × 89 мм в качестве номинального.

Монолитная бетонная конструкция или бетонный блок

Меры предосторожности

• Устанавливайте кронштейн для настенной установки непосредственно на сплошную бетонную стену.
• Убедитесь, что толщина сплошной бетонной стены составляет не менее 203 мм.
• Убедитесь, что размер каждого бетонного блока составляет не менее 203 мм × 203 мм × 406 мм.

Проверка комплектации

Прилагается к SU-WL450

- Проверьте комплектность товара.

A Основание (20) (×1)	B Шкив (×2)	C Винт (+PSW 6 × 20)(×4)	E Прокладка (20 мм)(×2)
F Лента (×1) 1 Адаптер основания(×2)	J Винт (+PSW 4 × 10)(×8)	K Прокладка (60 мм)(×2)	L Винт (+PSW 6 × 50)(×2)[C2BY]

- Эти детали могут не использоваться для вашей модели.

D Винт (+PSW 4 × 20) с втулкой (×2)[кбх6]	G Втулка (20) (M4) (×2) [DBWC]	Винт (+PSW 4 × 20) (×2)[АВВК]	M Втулка (M4) (×2)
N Винт (+PSW 4 × 50) (×2)[IMAGE]

Прилагается к телевизору или ЖК-Монитору

Крепление для настенной установки

VS (×4)*

* Только для определенных регионов/стран/моделей.

Подготовка к установке

• Во время установки справочник и руководство по установке телевизора или ЖК-Монитора всегда должны быть под рукой.
• Выберите место установки телевизора или ЖК-Монитора.
• Подготовьте четыре или более винтов диаметром 8 мм и один винт диаметром 5 мм или его эквивалент (не входит в комплект поставки). Выберите винты в соответствии с материалом стены.
• Подготовьте следующие инструменты:

*1		5,5 MM 10 MM
*2 *3		1,5 H·M{15 Krc·cm}	1,5 H·M{15 Krc·cm}
	*2	8 MM × 60 MM 5 MM
*4

*1 Только для гипсокартона с дюбелями

*2 Только для полнотелого бетона или бетонных блоков
*3 в зависимости от модели
*4 Только для телевизора или ЖК-Монитора с диагональю 189,3 см (75 дюймов) и больше (кроме Египта)

Только для телевизора или ЖК-Монитора с диагональю 75 дюймов (189,3 см) и больше (только Египет)

Монтаж кронштейна для настенной установки на стену

1 Определите местоположение для установки.

Убедитесь, что на стене, на которую будет устанавливаться телевизор или ЖК-Монитор, имеется достаточно пространства и что эта стена способна выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого телевизора или ЖК-Монитора.

См. справочник для телевизора или ЖК-Монитора для просмотра сведений о весе телевизора или ЖК-Монитора.

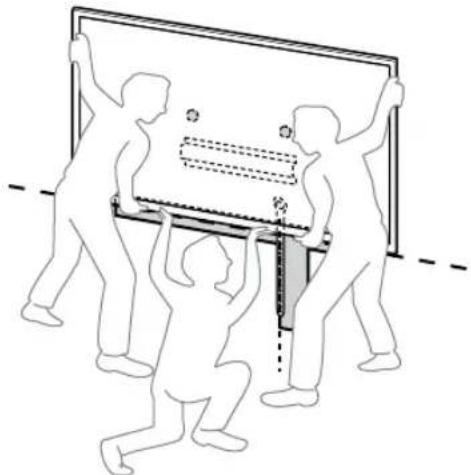

Примечание

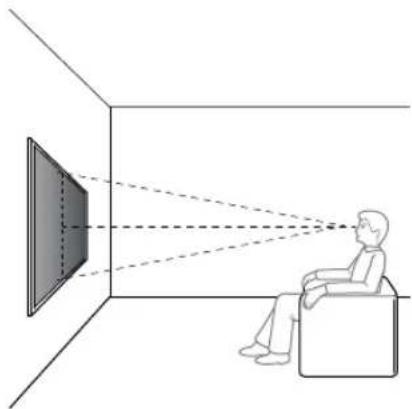

• При установке телевизора или ЖК-Монитора на стену верхняя часть телевизора или ЖК-Монитора слегка наклоняется вперед.
• Рекомендуется проверить расположение телевизора или ЖК-Монитора с места просмотра.

2 Выберите способ настенной установки, как показано ниже.

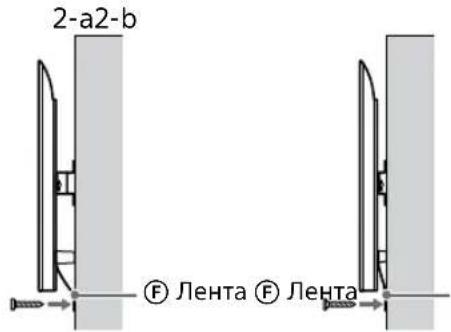

2-a: Стандартное крепление

2-b: Компактная установка

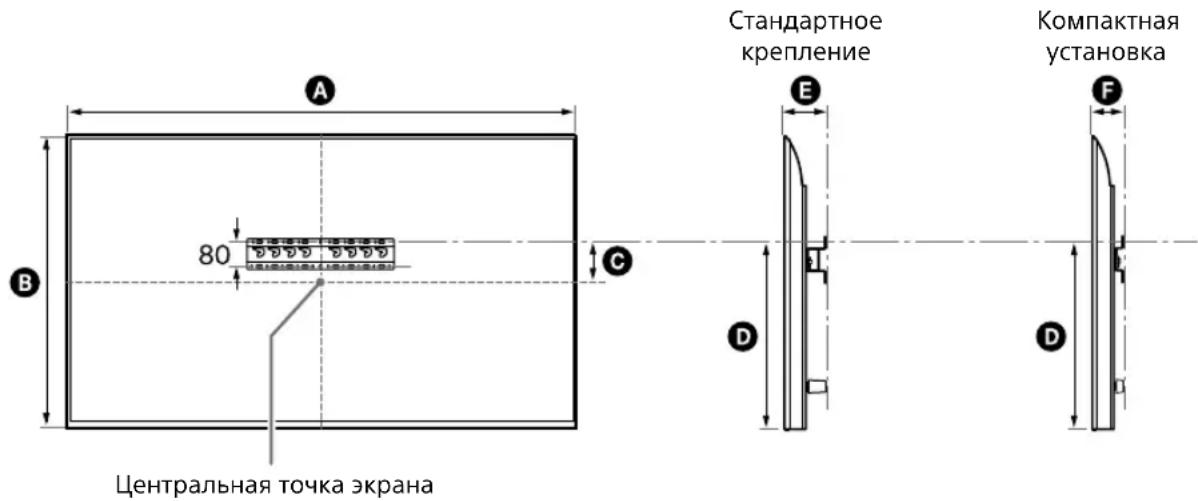

- См. "Размеры для кронштейна для настенной установки на стену" на стр. 21.

ПРЕДУПРЕЖДЕНИЕ

- При выборе пункта 2-b ограничен доступ к задним разъемам.

3 Если выбрано стандартное крепление (2-а):

Прикрепите адаптер основания ① с помощью винта (+PSW 4 × 10) Ⓙ к основанию (20) Ⓐ.

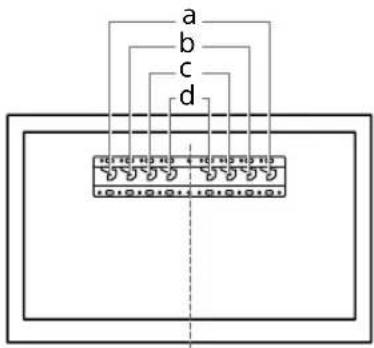

- См. "Место прикрепления адаптера основания ①" на стр. 23.

Пример, прикрепление адаптера основания ① в месте "a"

Если выбрана компактная установка (2-b):

Пропустите этот шаг.

4 Определите местоположение винтов для установки основания (20) Ⓐ.

- См. "Технические характеристики" на стр. 20.

ПРЕДУПРЕЖДЕНИЕ

• Определите прочность стены, на которую будет установлен телевизор или ЖК-Монитор. При необходимости укрепите стену.
• Стена, на которой будет установлен телевизор или ЖК-Монитор, должна выдерживать вес, превышающий вес телевизора или ЖК-Монитора, по крайней мере, в четыре раза. (Чтобы узнать вес телевизора или ЖК-Монитора, см. справочник.)

Если выбрано стандартное крепление (2-а):

Используйте положение отверстий в адаптере основания ①.

Пример, разметка в месте "а" для прикрепления основания (20) Ⓐ

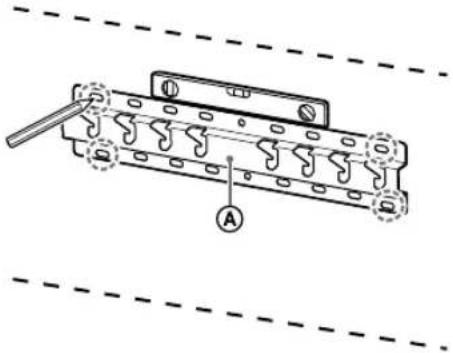

Если выбрана компактная установка (2-b):

Пример, разметка в месте "а" для прикрепления основания (20) Ⓐ

5 Просверлите опорные отверстия по нанесенным

меткам.

Убедитесь, что на место на стене, где будут просверлены отверстия, обладает достаточной прочностью, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого телевизора или ЖК-Монитора.

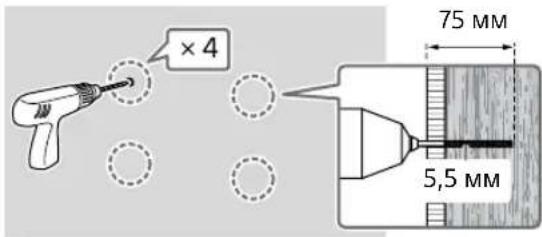

Сверление стены из гипсокартона со стойками:

×4 75 MM 5,5 MM

Примечание

- Установочные отверстия необходимо просверлить на глубину 75 мм, используя головку сверла диаметром 5,5 мм.

Сверление монолитной бетонной конструкции или бетонного блока:

× 4 75 MM 10 MM

6 Установите основание (20) Ⓐ на стену, используя подходящие винты (не входят в комплект поставки).

Примечание

• Используйте четыре или более винтов диаметром 8 мм или аналогичных им (в комплект поставки не входят).
• Проверьте горизонтальность основания (20) Ⓐ с помощью уровня.

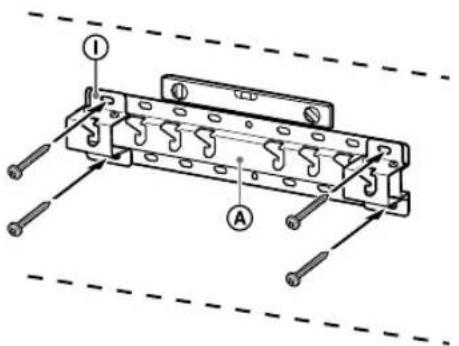

Если выбрано стандартное крепление (2-a):

Вставив четыре винта в отверстия адаптера основания ①, прикрепите его к основанию (20) Ⓐ.

Пример, прикрепление основания (20) Ⓐ в месте "a"

Если выбрана компактная установка (2-b):

Пример, прикрепление основания (20) Ⓐ в месте "a"

7 Только FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

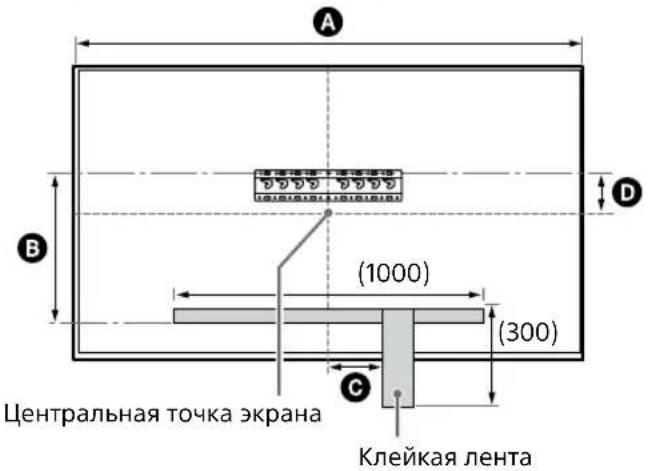

Отметьте место установки на стене.

Используйте клейкую ленту и т. д. (не входит в комплект), чтобы отметить местоположение телевизора или ЖК-Монитора рядом с основанием (20) ① или адаптером основания

- См. "Разметка стены в месте установки телевизора или ЖК-Монитора" на стр. 24.

Кроме FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

Пропустите этот шаг.

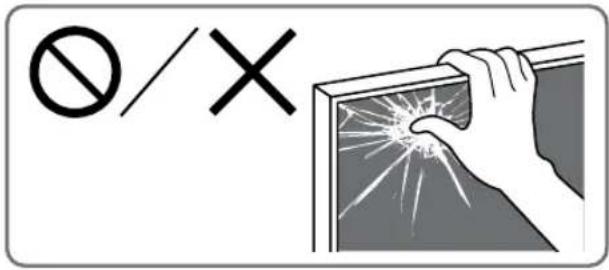

Подготовка к установке телевизора или ЖК-Монитора

Примечание

• Храните извлеченные винты и неиспользуемые детали в надежном недоступном для детей месте.

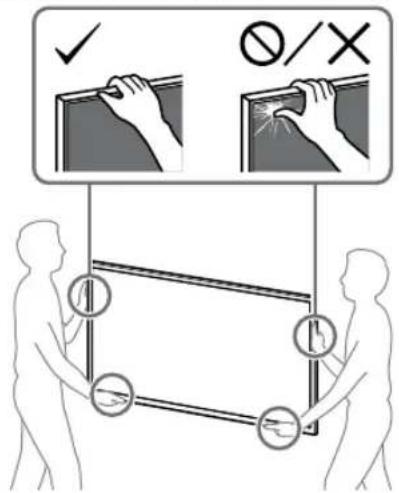

∅/X

Установка телевизора или ЖК-Монитора на стену из коробки*

* Только для определенных регионов/стран/моделей.

Только FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

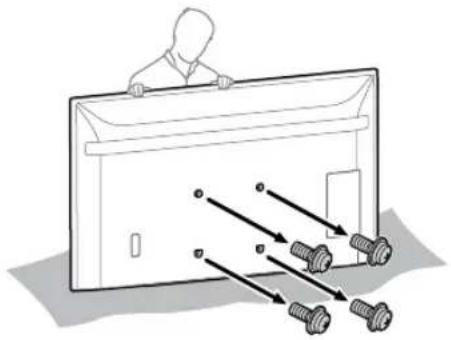

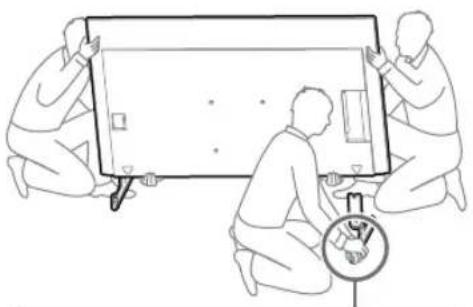

1 Извлеките винты из задней панели телевизора или ЖК-Монитора.

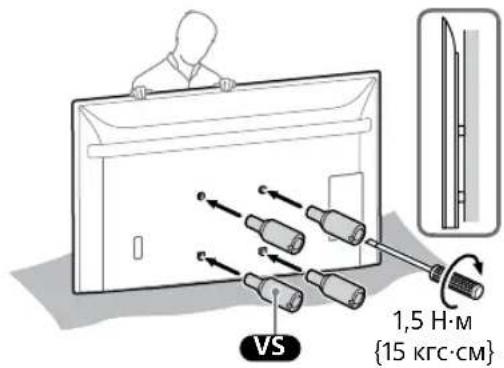

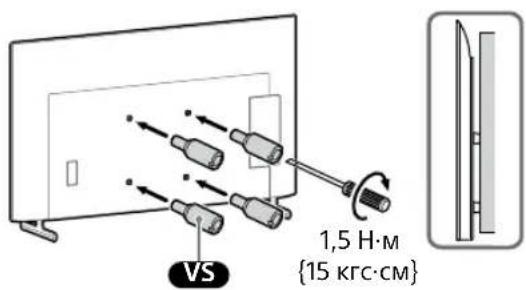

2 Прикрепите детали кронштейна для настенной установки VS (поставляемые вместе с телевизором или ЖК-Монитором) к задней панели телевизора или ЖК-Монитора (параллельно стене).

VS 1,5 H·M {15 кгс·см}

Примечание

- Обязательно зафиксируйте детали крепления для настенной установки VS при установке на телевизор или ЖК-Монитор. Монтаж деталей кронштейна для настенной установки VS необходимо выполнять только с помощью плоской отвертки. При использовании другого инструмента можно слишком сильно затянуть детали крепления для настенной установки VS, что приведет к повреждению телевизора или ЖК-Монитора.

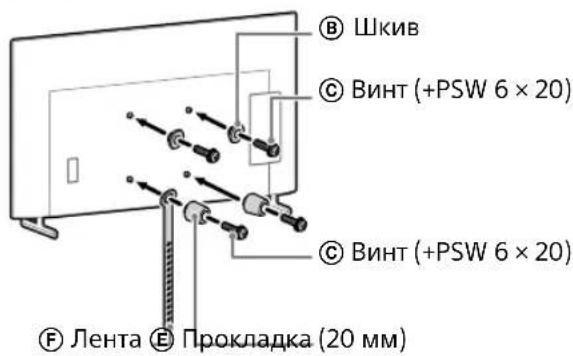

3 Прикрепите детали крепления кронштейна для настенной установки. Проверьте наличие комплектующих в соответствии с "Прилагается к SU-WL450" в "Проверка комплектации" на стр. 7.

Примечание

• Плотно закрепите крепежные детали с помощью винтов.
• При использовании электрической отвертки установите крутящий момент примерно 1,5 Н·м {15 кгс·см}.

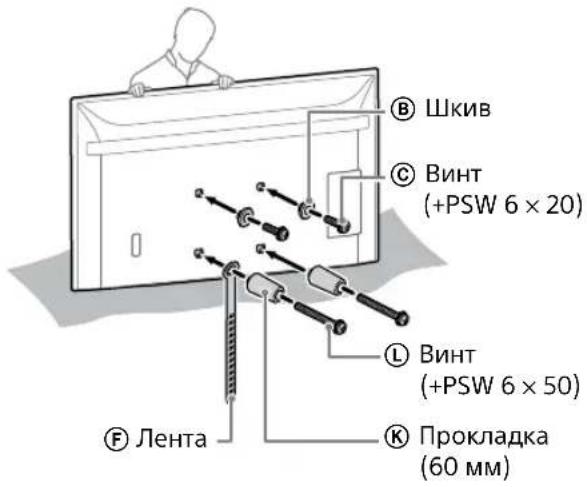

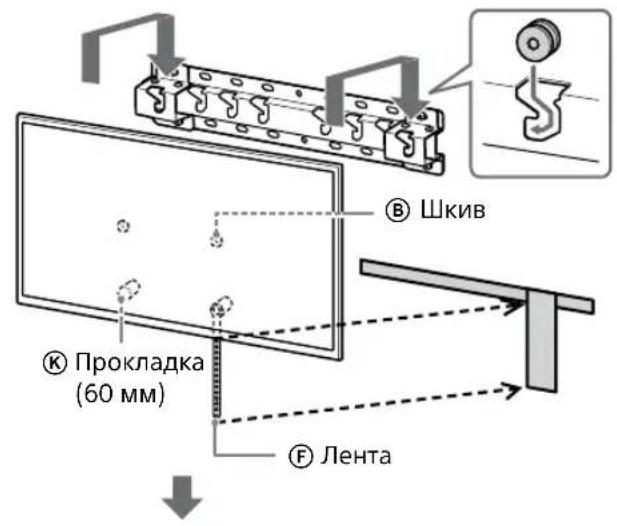

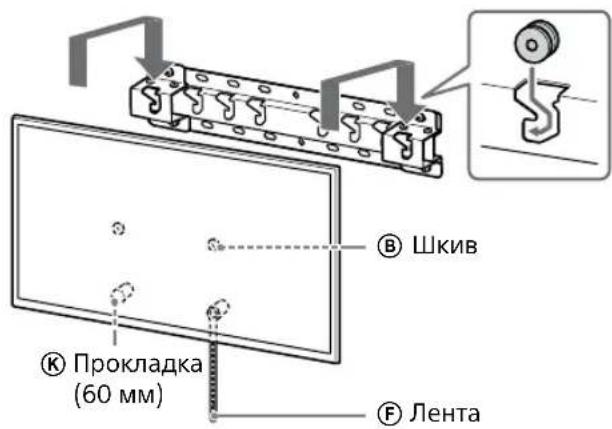

Если выбрано стандартное крепление (2-а):

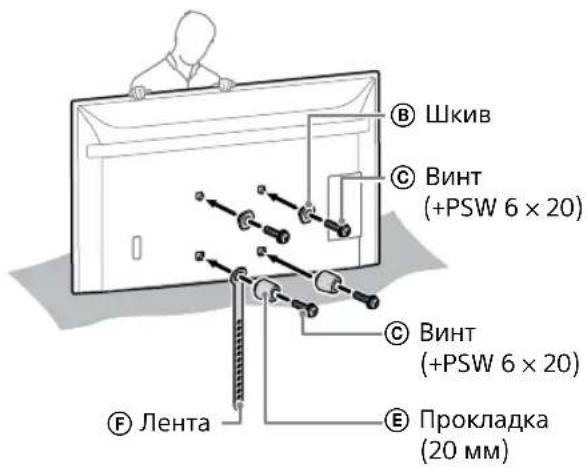

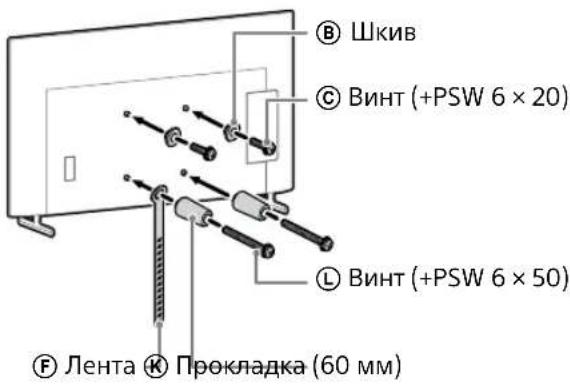

B Шкив C Винт (+PSW 6 × 20) L Винт (+PSW 6 × 50) F Лента K Прокладка (60 мм)

Если выбрана компактная установка (2-b):

B Шкив C Винт (+PSW 6 × 20) C Винт (+PSW 6 × 20) E Прокладка (20 мм) F Лента

4 Подключите необходимые кабели к телевизору или ЖК-Монитору.

Перед установкой телевизора или ЖК-Монитора на стену обязательно подключите кабели. После установки телевизора или ЖК-Монитора подключение кабелей станет невозможным.

Примечание

• Для прокладки кабеля в стене наймите лицензированного подрядчика.
  • Перед креплением устройства на стену свяжите соединительные кабели, чтобы случайно не наступить на них.

Установка телевизора или ЖК-Монитора на стену с настольной подставки\*

* Только для определенных регионов/стран/моделей.

1 Прикрепите настольную подставку в качестве опоры для телевизора или ЖК-Монитора.

- См. руководство по установке телевизора или ЖК-Монитора.

2 Извлеките винты из задней панели телевизора или ЖК-Монитора.

3 Прикрепите детали кронштейна для настенной установки VS (поставляемые вместе с телевизором или ЖК-Монитором) к задней панели телевизора или ЖК-Монитора (параллельно стене).

VS 1,5 H·M {15 кгс·см}

Примечание

- Обязательно зафиксируйте детали крепления для настенной установки VS при установке на телевизор или ЖК-Монитор. Монтаж деталей кронштейна для настенной установки VS необходимо выполнять только с помощью плоской отвертки. При использовании другого инструмента можно слишком сильно затянуть детали крепления для настенной установки VS, что приведет к повреждению телевизора или ЖК-Монитора.

4 Прикрепите детали крепления кронштейна для настенной установки. Проверьте наличие комплектующих в соответствии с "Прилагается к SU-WL450" в "Проверка комплектации" на стр. 7.

Примечание

- Плотно закрепите крепежные детали с помощью винтов. - При использовании электрической отвертки установите крутящий момент примерно 1,5 Н·м {15 кгс·см}.

Если выбрано стандартное крепление (2-a):

⑧ Шкив © Винт (+PSW 6 × 20) ⑤ Винт (+PSW 6 × 50) ④ Лента Ⓙ Прокладка (60 мм)

Если выбрана компактная установка (2-b):

⑧ Шкив © Винт (+PSW 6 × 20) © Винт (+PSW 6 × 20) ⑤ Лента Ⓔ Прокладка (20 мм)

5 Подключите необходимые кабели к телевизору или ЖК-Монитору.

Перед установкой телевизора или ЖК-Монитора на стену обязательно подключите кабели. После установки телевизора или ЖК-Монитора подключение кабелей станет невозможным.

Примечание

• Для прокладки кабеля в стене наймите лицензированного подрядчика.
• Перед креплением устройства на стену свяжите соединительные кабели, чтобы случайно не наступить на них.

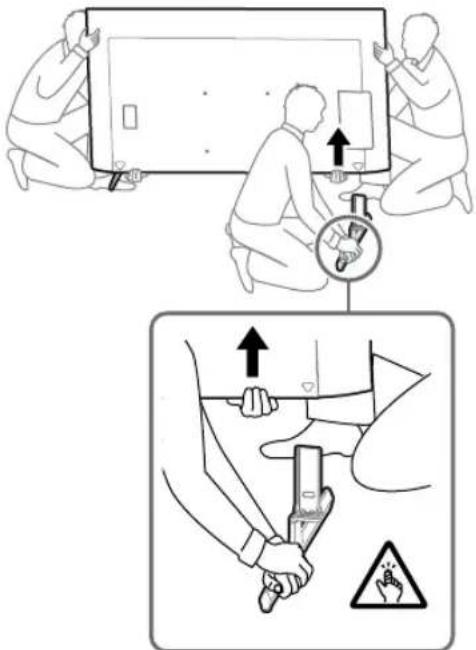

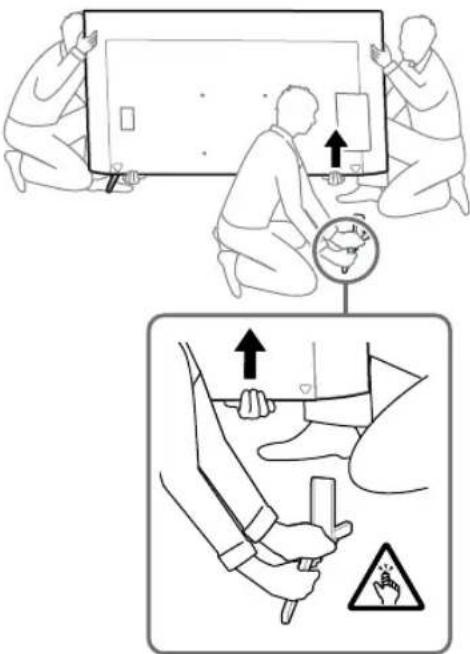

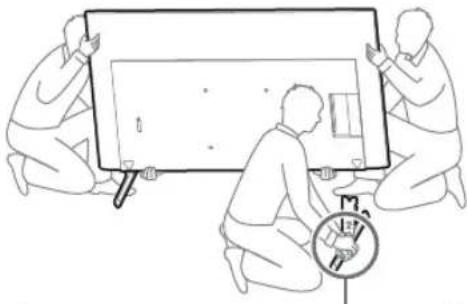

6 Отсоедините настольную подставку от телевизора или ЖК-Монитора.

На следующем рисунке показан пример операции.

Kроме FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Извлекайте стороны настольной подставки поочередно. Крепко удерживайте настольную подставку двумя руками, пока другие приподнимают телевизор или ЖК-Монитор.

- Повторите указанное действие и извлеките другую сторону настольной подставки.

Только FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL

- Извлекайте стороны настольной подставки поочередно. Крепко удерживайте настольную подставку двумя руками, пока другие приподнимают телевизор или ЖК-Монитор.

- Повторите указанное действие и извлеките другую сторону настольной подставки.

Только KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Извлекайте стороны настольной подставки поочередно. Крепко удерживайте настольную подставку двумя руками, пока другие приподнимают телевизор или ЖК-Монитор.

• Повторите указанное действие и извлеките другую сторону настольной подставки.
  Только XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L
• Извлекайте стороны настольной подставки поочередно. Крепко удерживайте настольную подставку двумя руками, пока другие приподнимают телевизор или ЖК-Монитор.

- Повторите указанное действие и извлеките другую сторону настольной подставки.

Примечание

• Для отсоединения настольной подставки необходимо три или более человека.
• Будьте осторожны и не используйте чрезмерную силу при отсоединении настольной подставки от телевизора или ЖК-Монитора, так как это может привести к падению телевизора или ЖК-Монитора и травмированию кого-либо или повреждению телевизора или ЖК-Монитора.
• Будьте осторожны при обращении с настольной подставкой, чтобы предотвратить повреждение телевизора или ЖК-Монитора.
• Будьте осторожны при поднятии телевизора или ЖК-Монитора, так как настольная подставка может отсоединиться и упасть, что может привести к травме.
• Будьте осторожны при отсоединении настольной подставки от телевизора или ЖК-Монитора во избежание опрокидывания устройства и повреждения поверхности, на которой расположен телевизор или ЖК-Монитор.

Установка телевизора или ЖК-Монитора на стену

Только FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ПРЕДУПРЕЖДЕНИЕ

- Для переноски телевизора или ЖК-Монитора больших размеров требуются два или более человек (три или более человек для переноски телевизора или ЖК-Монитора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора или ЖК-Монитора больших размеров требуются два или более человек (три или более человек для переноски телевизора или ЖК-Монитора с диагональю 75 дюймов (189,3 см) и более) (только Египет).

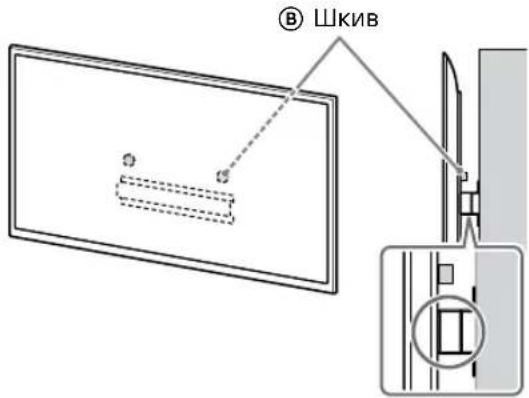

1 Поднимите телевизор или ЖК-Монитор.

• Местоположение шкивов Ⓑ для подвешивания на основании (20) Ⓐ или адаптере основания ⏱ см. в "Место прикрепления адаптера основания ⏱" на стр. 23.
• Убедитесь, что задняя панель телевизора или ЖК-Монитора соприкасается с основанием (20) Ⓐ или адаптером основания ① при удержании телевизора или ЖК-Монитора.

Примечание

• Удерживайте телевизор или ЖК-Монитор обеими руками и убедитесь, что лента Ⓔ и нижняя часть телевизора или ЖК-Монитора выровнены по клейкой ленте.
• Перенос телевизора или ЖК-Монитора должен осуществляться тремя людьми: человек, который находится спереди телевизора или ЖК-Монитора, должен направлять остальных людей для установки в надлежащее положение.

- При установке телевизора или ЖК-Монитора на стену необходимо соблюдать осторожность, особенно человеку, который поддерживает телевизор или ЖК-Монитор снизу, так как телевизор или ЖК-Монитор может упасть и стать причиной серьезных травм или даже смерти.

⑧ Шкив ⑤ Лента

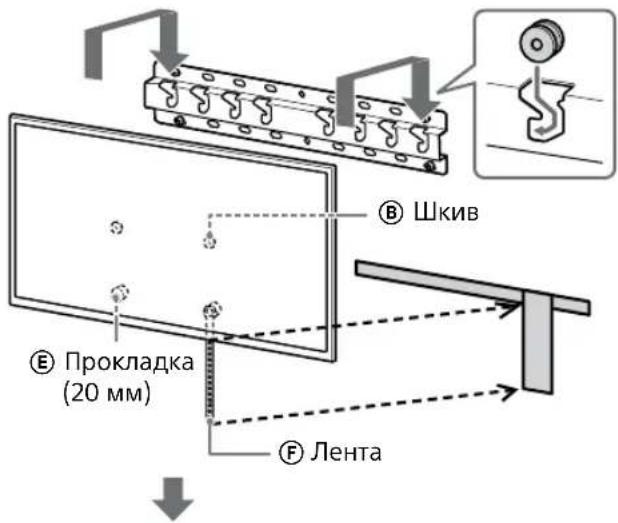

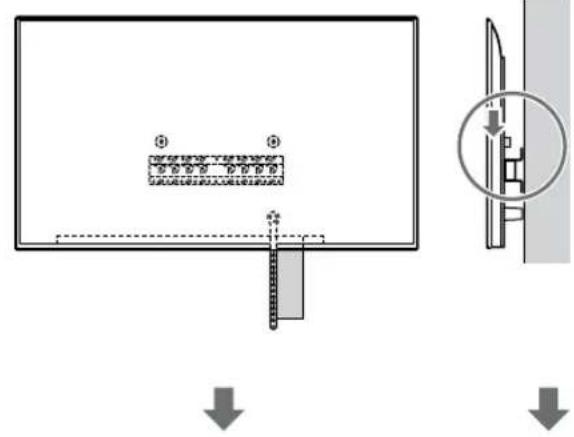

2 Установите телевизор или ЖК-Монитор на основание (20) Ⓐ или адаптер основания ①.

• Осторожно опустите телевизор или
ЖК-Монитор и установите шкивы Ⓗ, прикрепленные к задней части телевизора или ЖК-Монитора, на основание (20) Ⓐ или адаптер основания ①. Следите за соответстием формы отверстий.
- После установки телевизора или ЖК-Монитора на стену убедитесь в том, что шкивы Ⓑ надежно зафиксированы в основании (20) Ⓐ или в адаптере основания ①.
- Медленно уберите обе руки и убедитесь, что телевизор или ЖК-Монитор надежно установлен.

- После установки телевизора или ЖК-Монитора на стену удалите клейкую ленту и т. д. со стены.

Если выбрано стандартное крепление (2-а):

В ШКИВ К Прокладка (60 мм) F Лента

Если выбрана компактная установка (2-b):

В Шкив Е Прокладка (20 мм) Ф Лента

3 Предотвращение смещения нижней части телевизора или ЖК-Монитора.

- Устраните зазор Ленты Ⓕ и надежно прикрепите её к стене.

2-a2-b F Lenna F Lenna

- Используйте винт диаметром 5 мм или его эквивалент (не прилагается).

Примечание

- Слегка потяните нижнюю часть телевизора или ЖК-Монитора на себя, чтобы убедиться, что он не движется вперед. Если есть небольшой люфт, значит, крепление не выполнено надлежащим образом, а ленту Ⓕ следует закрепить надежнее.

Кроме FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ПРЕДУПРЕЖДЕНИЕ

- Для переноски телевизора или ЖК-Монитора больших размеров требуются два или более человек (три или более человек для переноски телевизора или ЖК-Монитора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора или ЖК-Монитора больших размеров требуются два или более человек (три или более человек для переноски телевизора или ЖК-Монитора с диагональю 75 дюймов (189,3 см) и более) (только Египет).

1 Поднимите телевизор или ЖК-Монитор.

• Местоположение шкивов Ⓑ для подвешивания на основании (20) Ⓐ или адаптере основания Ⓞ см. в "Место прикрепления адаптера основания Ⓓ" на стр. 23.
• Убедитесь, что задняя панель телевизора или ЖК-Монитора соприкасается с основанием (20) Ⓐ или адаптером основания ① при удержании телевизора или ЖК-Монитора.

⑧ Шкив

Примечание

- Удерживайте телевизор или ЖК-Монитор обеими руками.

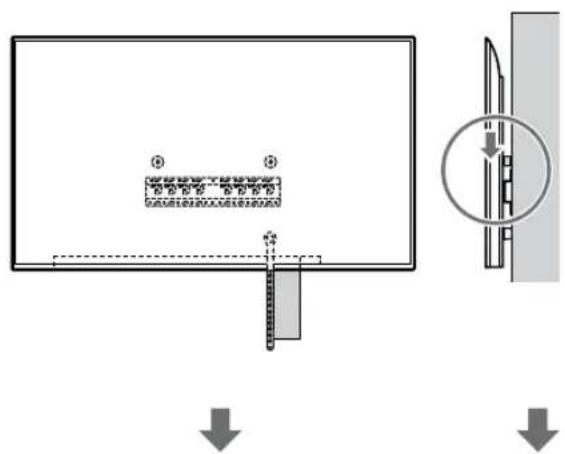

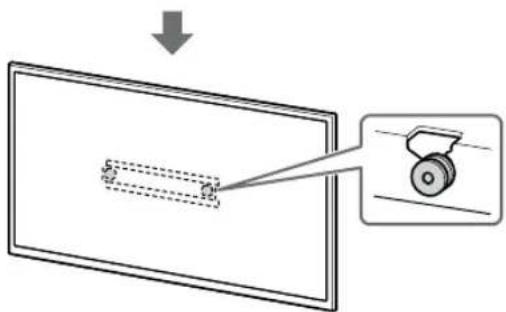

2 Установите телевизор или ЖК-Монитор на основание (20) Ⓐ или адаптер основания ①.

• Осторожно опустите телевизор или ЖК-Монитор и установите шкивы Ⓑ, прикрепленные к задней части телевизора или ЖК-Монитора, на основание (20) Ⓐ или адаптер основания ①. Следите за соответстием формы отверстий.
• После установки телевизора или ЖК-Монитора на стену убедитесь в том, что шкивы Ⓑ надежно зафиксированы в основании (20) Ⓐ или в адаптере основания Ⓙ.
  • Медленно уберите обе руки и убедитесь, что телевизор или ЖК-Монитор надежно установлен.

Если выбрано стандартное крепление (2-а):

В Шкив К Прокладка (60 мм) Е Лента

Если выбрана компактная установка (2-b):

Шкив Е Прокладка (20 мм) Ф Лента

3 Предотвращение смещения нижней части телевизора или ЖК-Монитора.

- Устраните зазор Ленты Ⓕ и надежно прикрепите её к стене.

2-a2-b F Lenna F Lenna

- Используйте винт диаметром 5 мм или его эквивалент (не прилагается).

Примечание

- Слегка потяните нижнюю часть телевизора или ЖК-Монитора на себя, чтобы убедиться, что он не движется вперед. Если есть небольшой люфт, значит, крепление не выполнено надлежащим образом, а ленту Ⓕ следует закрепить надежнее.

Проверка выполнения установки

Проверьте следующие пункты.

• Шкивы Ⓑ надежно навешены на основание (20) Ⓐ или адаптер основания ①.
• Шнур и кабель не перекручены и не защемлены.
• Лента Ⓕ надежно прикреплена без зазора.

ПРЕДУПРЕЖДЕНИЕ

- Неправильное расположение кабеля питания и т. д. может привести к возгоранию или поражению электрическим током в результате короткого замыкания. Для обеспечения безопасности убедитесь в том, что все пункты установки выполнены.

Прочая информация

При снятии телевизора или ЖК-Монитора выполните описанную выше процедуру в обратной последовательности.

- Для переноски телевизора или ЖК-Монитора больших размеров требуются два или более человек (три или более человек для переноски телевизора или ЖК-Монитора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора или ЖК-Монитора больших размеров требуются два или более человек (три или более человек для переноски телевизора или ЖК-Монитора с диагональю 75 дюймов (189,3 см) и более) (только Египет).

Технические характеристики

g h1h2f e d c b a

Размеры: (прибл.) [мм]

h1 : 20 (для компактной установки, 2-b)
h2 : 60 (для стандартного крепления, 2-a)

Вес (только основание): (прибл.) [кг] 0,8

Конструкция и характеристики могут быть изменены без предварительного уведомления.

Ссылки

Размеры для кронштейна для настенной установки на стену

Рисунки в таблице могут немного отличаться в зависимости от установки.

(MM)

Название модели	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43	591	136	94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43	592	138	96
XR-85X90LXRM-85X90L	1891	1085	58	607	125	83
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X78AL / 75X77L / 75X75WL	1686	969	8	495	137	95
KD-75X85LKM-75X85L	1671	960	21	508	123	81
KD-75X81BL / 75X80LKM-75X80L	1675	962	12	493	137	95
XR-75X90LXRM-75X90L	1668	959	21	508	123	81
FW-65BZ40L / 65BZ35L / 65BZ30LKD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BLKM-65X85L	1447	832	85	505	123	81
KD-65X81BL / 65X80LKM-65X80L	1452	836	76	494	135	93
XR-65X90LXRM-65X90L	1445	831	85	505	123	81

(MM)

Название модели	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Место прикрепления адаптера основания ①

a b c d

Название модели Положение скоб
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Название модели Положение скоб
FW-55BZ40L / 55BZ35L /55BZ30LKD-55X85L / 55X81BL /55X80L / 55X78AL / 55X77L /55X75WLKM-55X85L / 55X80LXR-55X90LXRM-55X90L	b
FW-50BZ30LKD-50X80L / 50X77L /50X75WLKM-50X80L	c
FW-43BZ30LKD-43X80L / 43X77L /43X75WLKM-43X80L	c

Разметка стены в месте установки телевизора или ЖК-Монитора

A B (1000) (300) C Центральная точка экрана Клейкая лента

(MM)

Название модели	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90LXRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85LKM-75X85L	1671 388 150 21
KD-75X81BL / 75X80LKM-75X80L	1675 373 150 12
XR-75X90LXRM-75X90L	1668 388 150 21

*1
		5,5 MM 10 MM
*2		1,5 H·M{15 кгк·см}	*31,5 H·M{15 кгк·см}
	*2	8 мм × 60 мм 5 мм
*4
