MANUAL DE USUARIO KD-50X80L SONY

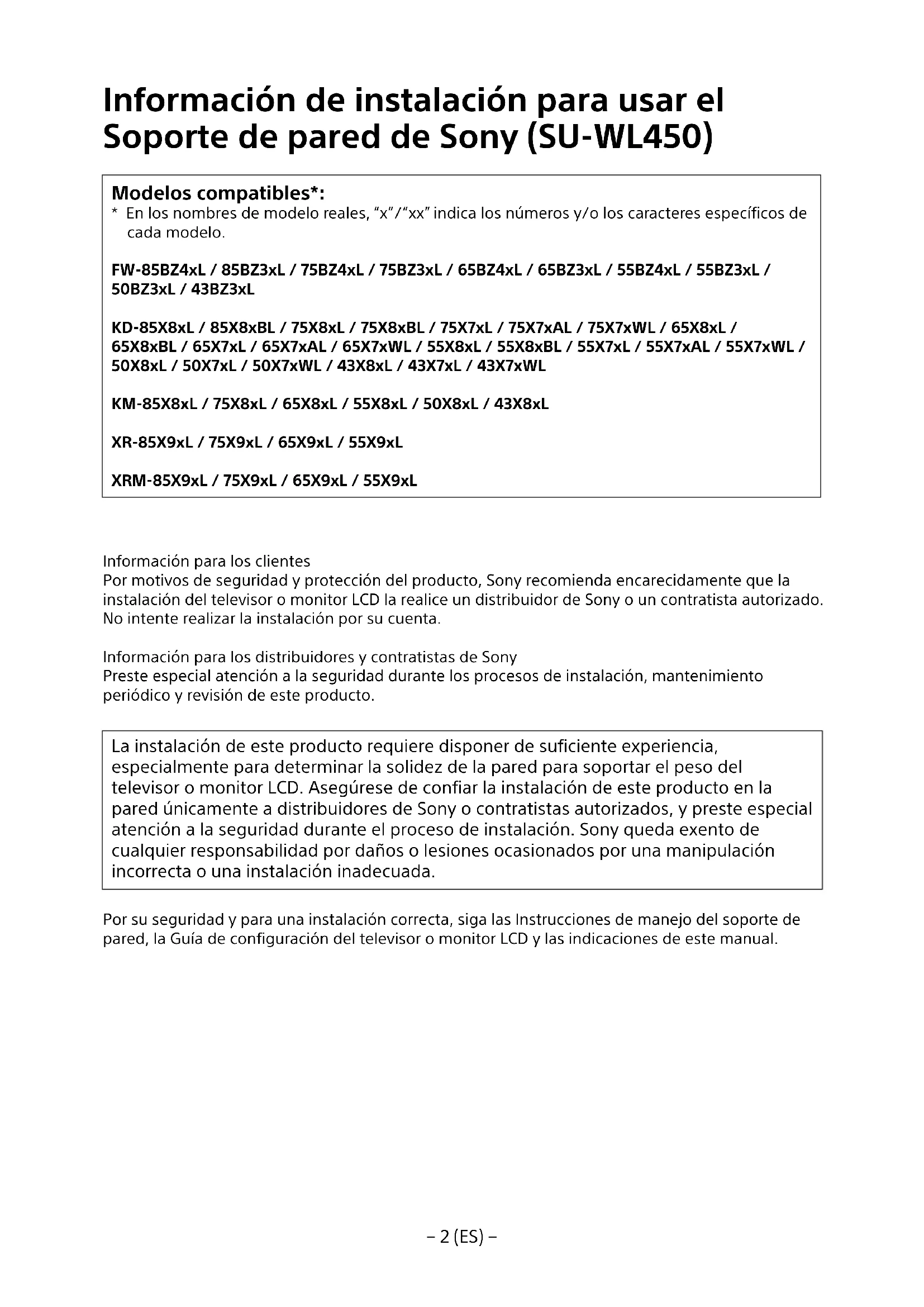

Información de instalación para usar el Soporte de pared de Sony (SU-WL450)

Modelos compatibles\*:

* En los nombres de modelo reales, "x"/"xx" indica los números y/o los caracteres específicos de cada modelo.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Información para los clientes

Por motivos de seguridad y protección del producto, Sony recomienda encarecidamente que la instalación del televisor o monitor LCD la realice un distribuidor de Sony o un contratista autorizado. No intente realizar la instalación por su cuenta.

Información para los distribuidores y contratistas de Sony

Preste especial atención a la seguridad durante los procesos de instalación, mantenimiento periódico y revisión de este producto.

La instalación de este producto requiere disponer de suficiente experiencia, especialmente para determinar la solidez de la pared para soportar el peso del televisor o monitor LCD. Asegúrese de confiar la instalación de este producto en la pared únicamente a distribuidores de Sony o contratistas autorizados, y preste especial atención a la seguridad durante el proceso de instalación. Sony queda exento de cualquier responsabilidad por daños o lesiones ocasionados por una manipulación incorrecta o una instalación inadecuada.

Por su seguridad y para una instalación correcta, siga las Instrucciones de manejo del soporte de pared, la Guía de configuración del televisor o monitor LCD y las indicaciones de este manual.

Soporte de pared

Seguridad

Muchas gracias por la adquisición de este producto.

Información para los clientes

Instalación del televisor o monitor LCD en una pared

ADVERTENCIA

INSTALACIÓN PROFESIONAL OBLIGATORIA

La instalación de este producto debe dejarse siempre en manos de un instalador profesional con la formación necesaria para determinar si la pared tiene la resistencia suficiente para soportar el peso del televisor o monitor LCD. En caso de fijación incorrecta durante la instalación, el televisor o monitor LCD puede caerse y provocar lesiones graves. Sony no asumirá responsabilidad alguna por las lesiones o daños causados por una manipulación o instalación incorrectas, o por la instalación de un producto distinto del especificado. Esto no afecta a sus derechos legales (en caso de haberlos).

Información para los distribuidores de Sony

Para la instalación de este producto se requieren conocimientos suficientes. Lea detenidamente este manual de instrucciones para realizar la instalación de manera segura. Sony no se responsabiliza de ningún daño o lesión provocados por una manipulación o instalación incorrectas. Entregue este manual al cliente después de la instalación.

Este manual de instrucciones muestra la manera correcta de manipular el producto, así como precauciones importantes necesarias para evitar accidentes. Es su responsabilidad leer, entender y seguir todas las instrucciones de este manual de instrucciones. Si no las sigue, pueden producirse lesiones físicas graves o daños materiales y también puede quedar sin efecto la garantía. Conserve este manual para poder consultarlo en el futuro.

Los productos de Sony están diseñados pensando en la seguridad. Sin embargo, si los productos se utilizan incorrectamente, pueden producirse lesiones graves a causa de un incendio o una descarga, o al volcarse o caerse el producto. Para evitar tales accidentes, asegúrese de observar las precauciones de seguridad.

PRECAUCIÓN

Productos especificados

El soporte de pared está diseñado para utilizar con los TV o monitores LCD especificados en el producto. Consulte la Guía de referencia del televisor o monitor LCD para comprobar si se puede utilizar el soporte de pared.

Información para los clientes

ADVERTENCIA

Si no se tienen en cuenta las siguientes precauciones, existe el peligro de sufrir lesiones graves o incluso de muerte a raíz de un incendio o una descarga eléctrica, o a causa de que el producto se caiga.

Asegúrese de contratar la instalación a contratistas autorizados y mantenga a los niños alejados durante la instalación.

Si el soporte de pared o el televisor o monitor LCD no están instalados correctamente, pueden ocurrir los accidentes siguientes. Asegúrese de que la instalación la llevan a cabo contratistas autorizados.

• El televisor o monitor LCD podría caerse y provocar lesiones graves como contusiones o fracturas.
• Si la pared en la que se instala el soporte de pared es inestable, desigual o no es perpendicular al suelo, la unidad puede caerse y provocar daños personales o materiales. La pared debe ser capaz de soportar un peso de al menos cuatro veces el peso del televisor o monitor LCD. (Consulte la Guía de referencia del televisor o monitor LCD para conocer el peso del televisor o monitor LCD).
• Si la instalación del soporte de pared en la pared no es lo suficientemente resistente, es posible que la unidad se caiga y provoque daños personales o materiales.

Asegúrese de contratar el traslado o el desmontaje del televisor o monitor LCD a contratistas autorizados.

Si otras personas que no son contratistas autorizados llevan a cabo el transporte o el desmontaje del televisor o monitor LCD, ésta puede caerse y provocar daños personales y materiales. Se necesitan dos o más personas (tres o más personas para un televisor o monitor LCD de 189,3 cm (75 pulgadas) o más grande) para transportar un televisor o monitor LCD grande (excepto Egipto). Se necesitan dos o más personas (tres o más personas para un televisor o monitor LCD de 75 pulgadas (189,3 cm) o más grande) para transportar un televisor o monitor LCD grande (solamente Egipto).

No quite los tornillos, etc., una vez montado el televisor o monitor LCD.

Si lo hace, el televisor o monitor LCD puede caerse y provocar daños personales o materiales.

No modifique las piezas del soporte de pared.

Si lo hace, el soporte de pared puede caerse y provocar daños personales o materiales.

No monte ningún otro equipo que no sea el producto especificado.

Este soporte de pared se ha diseñado para utilizarse solo con el producto especificado. Si monta un equipo distinto del especificado, puede caerse o romperse y provocar daños personales o materiales.

No aplique ningún peso que no sea el propio del televisor o monitor LCD en el soporte de pared. No sacuda el televisor o monitor LCD hacia la izquierda, la derecha, arriba o abajo.

Si lo hace, el televisor o monitor LCD puede caerse y provocar daños personales o materiales.

No se apoye en el televisor o monitor LCD ni se cuelgue de éste.

No se apoye en el televisor o monitor LCD ni se cuelgue de éste, ya que podría caerle encima y provocarle lesiones graves.

PRECAUCIÓN

Si no se tienen en cuenta las precauciones siguientes, podrían producirse daños personales o materiales.

• Guarde los componentes que no utilice en un lugar seguro por si los necesita en el futuro.
  Manténgalos fuera del alcance de los niños.

No manipule el producto con fuerza excesiva cuando realice su limpieza o mantenimiento.

No aplique fuerza excesiva en la parte superior del televisor o monitor LCD. Si lo hace, el televisor o monitor LCD puede caerse y provocar daños personales o materiales.

Precauciones

• Si utiliza el televisor o monitor LCD instalado en el soporte de pared durante un largo período de tiempo, es posible que la pared que quede detrás o encima del televisor o monitor LCD se descolore o que, si la pared está empapelada, se despegue el papel, dependiendo del material de la pared.
• Si se quita el soporte de pared después de haber estado instalado en la pared, quedarán los orificios de los tornillos.
• No use el soporte de pared en un lugar en el que pueda sufrir vibraciones mecánicas.

Instalación del soporte de pared

Información para los distribuidores de Sony

ADVERTENCIA

Las instrucciones siguientes están destinadas únicamente a los distribuidores de Sony. Asegúrese de leer las precauciones de seguridad descritas anteriormente y preste especial atención a la seguridad durante la instalación, el mantenimiento y la comprobación de este producto.

No instale el soporte de pared en superficies de paredes en las que puedan sobresalir las esquinas o los lados del televisor o monitor LCD.

No instale el soporte de pared en superficies de paredes, tales como una columna, en las que puedan sobresalir las esquinas o los lados del televisor o monitor LCD. Si una persona o un objeto se golpea con la esquina o el lado saliente del televisor o monitor LCD, pueden producirse daños personales o materiales.

No instale el televisor o monitor LCD encima ni debajo de un aparato de aire acondicionado.

Si el televisor o monitor LCD queda expuesto a goteo de agua o corriente de aire procedentes del aparato de aire acondicionado durante mucho tiempo, podría producirse un incendio, una descarga eléctrica o un fallo de funcionamiento del televisor o monitor LCD.

Asegúrese de instalar el soporte de pared firmemente en la pared siguiendo las instrucciones de este manual de instrucciones.

Si alguno de los tornillos queda suelto o se desprende, el soporte de pared puede caerse y provocar daños personales o materiales. Asegúrese de utilizar los tornillos adecuados para el material de la pared e instale la unidad firmemente, utilizando cuatro o más tornillos de 8 mm de diámetro (o equivalentes).

Asegúrese de utilizar correctamente los tornillos y las piezas de sujeción suministrados siguiendo las instrucciones que se describen en este manual de instrucciones. Si utiliza artículos sustitutivos, el televisor o monitor LCD podría caerse y causar daños en el televisor o monitor LCD o provocar daños personales.

Efectúe correctamente el montaje del soporte siguiendo el procedimiento descrito en este manual de instrucciones.

Si alguno de los tornillos queda suelto o se desprende, el televisor o monitor LCD podría caerse y causar daños en el televisor o monitor LCD o provocar daños personales.

Asegúrese de apretar bien los tornillos en la posición correspondiente.

De lo contrario, el televisor o monitor LCD podría caerse y causar daños en el televisor o monitor LCD o provocar daños personales.

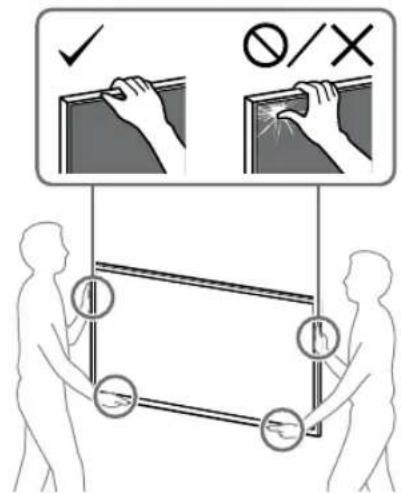

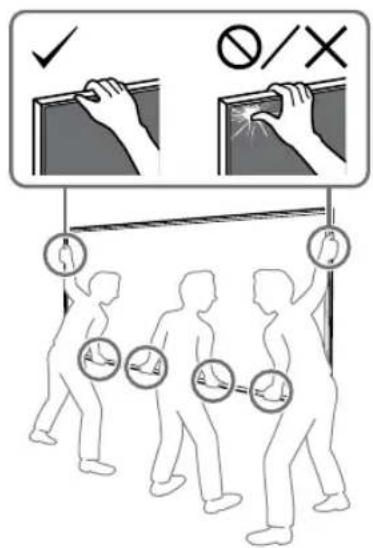

Procure que el televisor o monitor LCD no reciba golpes durante la instalación.

Si el televisor o monitor LCD recibe algún golpe, puede caerse o romperse. Tales percances podrían causar heridas personales.

Asegúrese de instalar el televisor o monitor LCD en una pared que sea perpendicular y plana.

De lo contrario, el televisor o monitor LCD podría caerse y provocar daños personales.

Una vez que haya instalado correctamente el televisor o monitor LCD, fije adecuadamente los cables.

Si alguna persona u objeto se enreda con los cables, correrá el peligro de sufrir heridas personales o de dañarse el televisor o monitor LCD.

Evite que el cable de alimentación de CA o el cable de conexión queden atrapados.

Si el cable de alimentación de CA o el cable de conexión quedan atrapados entre la unidad y la pared o si se doblan o tuercen con fuerza, es posible que los conductores internos queden expuestos y que provoquen un cortocircuito o corte eléctrico. Esto podría originar un incendio o producir descargas eléctricas.

Los tornillos necesarios para fijar el soporte de pared a la pared no están incluidos.

Utilice los tornillos adecuados para el material y la estructura de la pared en la que se proponga montar el soporte de pared.

Antes de empezar

- Las ilustraciones del televisor o monitor LCD que se muestran en este manual son ejemplos utilizados para proporcionar explicaciones claras de las operaciones. Por este motivo, las ilustraciones pueden ser diferentes de su televisor o monitor LCD real.

¿De qué material es la pared?

En primer lugar, compruebe el tipo de pared donde se instalará el TV o monitor LCD.

Pared de cartón yeso con puntales

Precauciones

• Grosor máximo de la pared de cartón yeso: 16 mm.
• Asegúrese de que el tamaño del puntal de madera interno sea como mínimo de 51 mm × 102 mm (estándar) o 38 mm × 89 mm (nominal).

Hormigón en masa o bloque de hormigón

Precauciones

• Monte el soporte de pared directamente en la pared de hormigón en masa.
• Asegúrese de que el grosor de la pared de hormigón en masa es como mínimo de 203 mm.
• Compruebe que el tamaño de cada bloque de hormigón sea como mínimo de 203 mm × 203 mm × 406 mm.

Verificación de las piezas

Suministrado con SU-WL450

- Compruebe que se hayan suministrado todas las piezas.

A Base (20) (×1)	B Polea (×2)	C Tornillo (+PSW 6 × 20)(×4)	E Separador (20 mm)(×2)
F Correa (×1) 1 Adaptador	de la base(×2)	J Tornillo (+PSW 4 × 10)(×8)	K Separador (60 mm)(×2)
L Tornillo (+PSW 6 × 50)(×2)

- Estas piezas pueden no utilizarse en su modelo.

D Tornillo (+PSW 4 × 20)con casquillo (×2)	G Casquillo (20) (M4)(×2)	H Tornillo (+PSW 4 × 20)(×2)	M Casquillo (M4) (×2)
N Tornillo (+PSW 4 × 50)(×2)[IMAGE]

Suministrado con el televisor o monitor LCD

Soporte para montaje en pared VS (×4)*

* Solo para algunas regiones/países/modelos.

Preparación para la instalación

• Tenga a mano la Guía de referencia y la Guía de configuración del televisor o monitor LCD antes de la instalación.
• Confirme la posición de instalación del televisor o monitor LCD.
• Prepare como mínimo cuatro tornillos de 8 mm de diámetro y uno de 5 mm o equivalente (no suministrado). Elija los tornillos adecuados para el material de la pared.
• Prepare las siguientes herramientas:

*1
	5,5 mm 10 mm
*2 *3		[WKG]1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Solo para paredes de cartón yeso con puntales

*2 Solo para paredes de hormigón en masa o bloque de hormigón
*3 Dependiendo de los modelos
*4 Solo para televisores o monitores LCD de 189,3 cm (75 pulgadas) o más (excepto Egipto) Solo para televisores o monitores LCD de 75 pulgadas (189,3 cm) o más (solamente Egipto)

Instalación del soporte de pared en la pared

1 Decida la ubicación de instalación.

Asegúrese de que haya suficiente espacio en la pared para el televisor o monitor LCD y de que la pared pueda soportar un peso al menos cuatro veces superior al del televisor o monitor LCD.

Para conocer el peso del televisor o monitor LCD, consulte la Guía de referencia del televisor o monitor LCD.

Nota

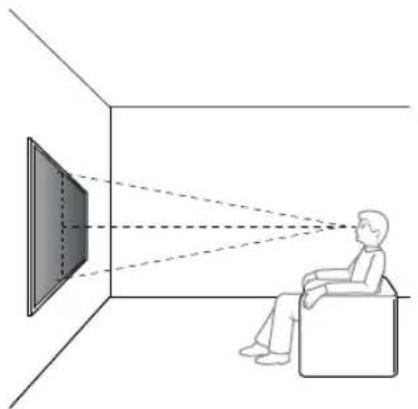

• Cuando el televisor o monitor LCD está instalado en la pared, el lado superior del televisor o monitor LCD está ligeramente inclinado hacia delante.
• Le recomendamos que compruebe la posición del televisor o monitor LCD desde el lugar donde mirará la televisión.

2 Seleccione el estilo de montaje en pared como se muestra a continuación.

2-a: Montaje estándar

2-b: Montaje estrecho

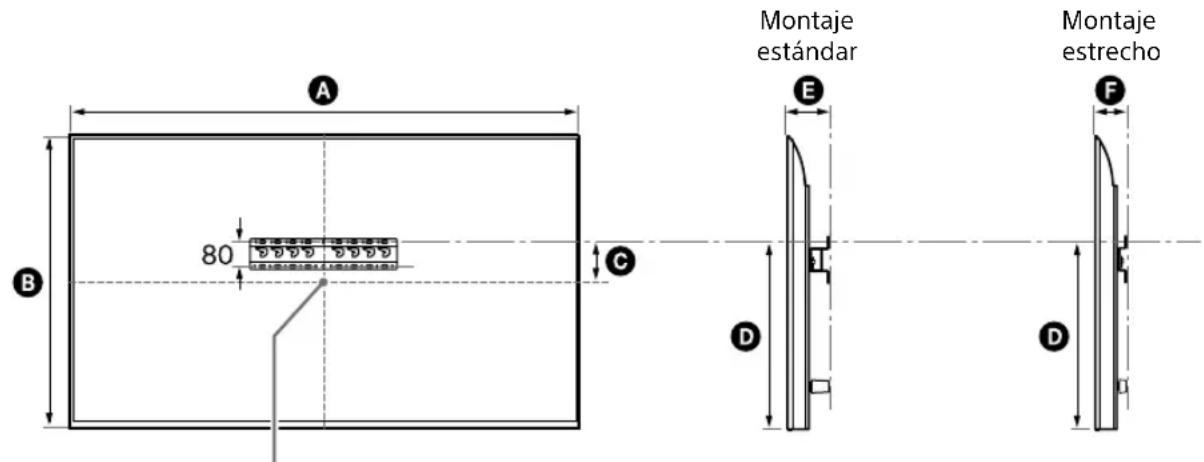

- Consulte "Medición para la instalación del soporte de pared en la pared" en la página 19.

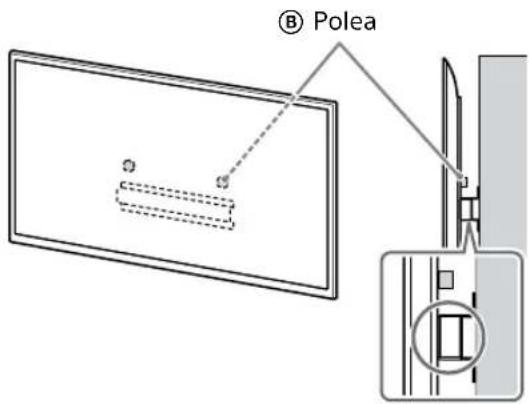

ADVERTENCIA

- Si se selecciona la opción 2-b, resulta más complicado acceder a los terminales de la parte posterior.

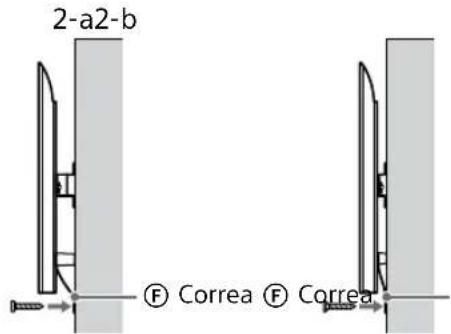

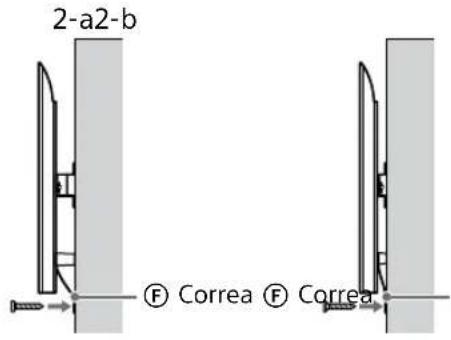

2-a2-b

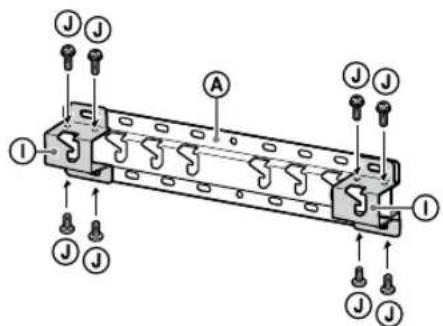

3 Si se selecciona el montaje estándar (2-a):

Ajuste el adaptador de la base ① fijando el tornillo (+PSW 4 × 10) Ⓙ a la base (20) Ⓐ.

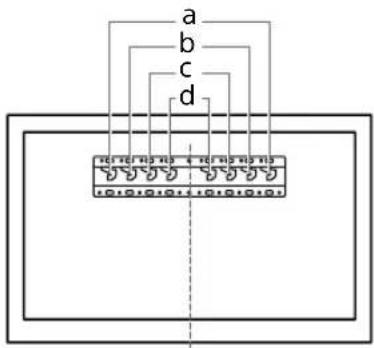

- Consulte "Ubicación de instalación del adaptador de la base ①" en la página 21.

Ej., instalación del adaptador de la base ① en la ubicación "a"

Si se selecciona el montaje estrecho (2-b):

Omita este paso.

4 Decida las posiciones de los tornillos para la instalación de la base (20) Ⓐ.

- Consulte "Especificaciones" en la página 18.

ADVERTENCIA

• Determine la resistencia de la pared en la que desea instalar el televisor o monitor LCD. Si es necesario, refuércela.
• La pared en la que se proponga instalar el televisor o monitor LCD deberá ser capaz de soportar un peso al menos cuatro veces superior al del televisor o monitor LCD. (Consulte la Guía de referencia del televisor o monitor LCD para conocer el peso del televisor o monitor LCD).

Si se selecciona el montaje estándar (2-a):

Utilice las posiciones de los orificios del adaptador de la base ①.

Ej., marca en la ubicación "a" para ajustar la base (20) Ⓐ

Si se selecciona el montaje estrecho (2-b):

Ej., marca en la ubicación "a" para ajustar la base (20) Ⓐ

5 Taladre los orificios en las marcas.

Asegúrese de que la parte de la pared donde se van a taladrar los orificios sea lo suficientemente resistente para soportar un peso de al menos cuatro veces superior al del televisor o monitor LCD.

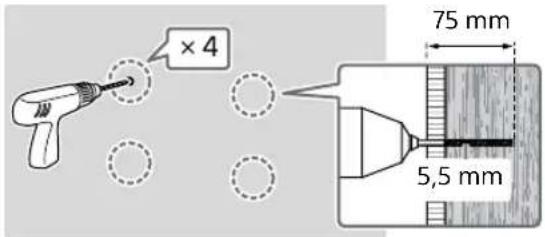

Perforación en paredes de cartón yeso con puntales:

×4 75 mm 5,5 mm

Nota

- Los agujeros guía deben tener una profundidad de 75 mm y deben taladrarse usando una broca de 5,5 mm de diámetro.

Perforación en paredes de hormigón en masa o bloque de hormigón:

×4 75 mm 10 mm

6 Instale la base (20) Ⓐ en la pared utilizando tornillos adecuados (no suministrados).

Nota

• Utilice cuatro o más tornillos de 8 mm de diámetro o equivalentes (no suministrados).
• Utilice un nivel para comprobar si la base (20) Ⓐ queda recta.

Si se selecciona el montaje estándar (2-a): Fije cuatro tornillos a los orificios del adaptador de la base ① con la base (20) Ⓐ.

Ej., instalación de la base (20) Ⓐ en la ubicación "a"

Si se selecciona el montaje estrecho (2-b):

Ej., instalación de la base (20) Ⓐ en la ubicación "a"

7 Solo FW-85BZ4xL / 85BZ3xL/ 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

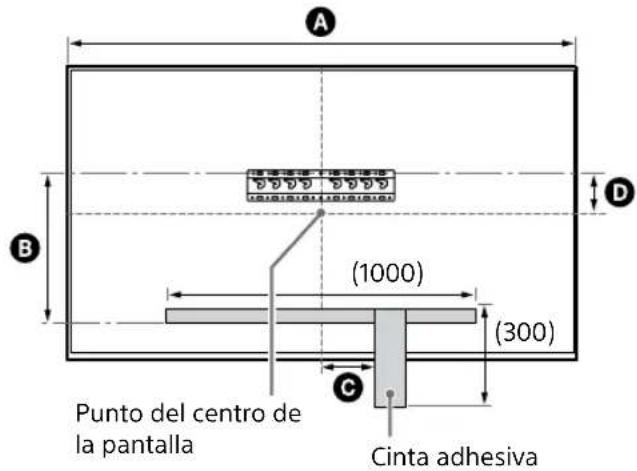

Marque la ubicación de la instalación en la pared.

Use cinta adhesiva, etc. (no suministrada) para marcar la ubicación del televisor o monitor LCD cerca de la base (20) Ⓐ o del adaptador de la base ①.

- Consulte "Marca de pared para la ubicación de instalación del televisor o monitor LCD" en la página 22.

Excepto el modelo FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

Omita este paso.

Preparación para instalar el televisor o monitor LCD

Nota

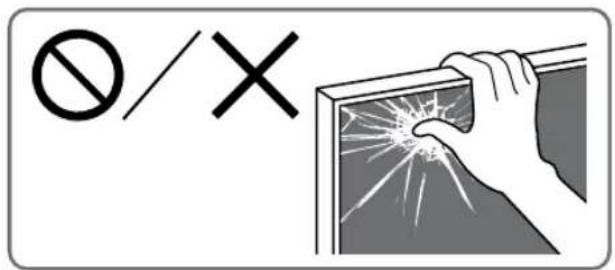

- Asegúrese de guardar los tornillos retirados y las piezas no utilizadas en un lugar seguro, lejos del alcance de los niños.

∅/X

Instalación del televisor o monitor LCD en una pared desde la caja\*

* Solo para algunas regiones/países/modelos.

Solo FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

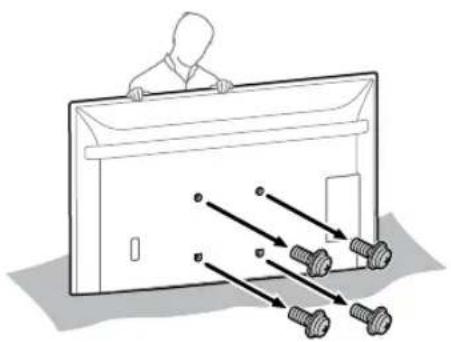

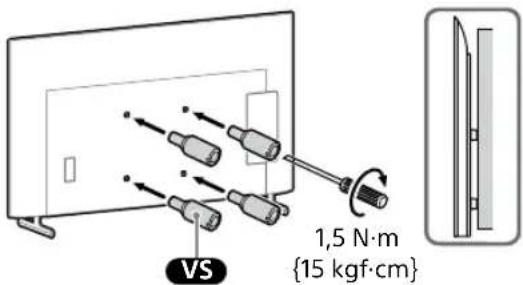

1 Quite los tornillos de la parte trasera del televisor o monitor LCD.

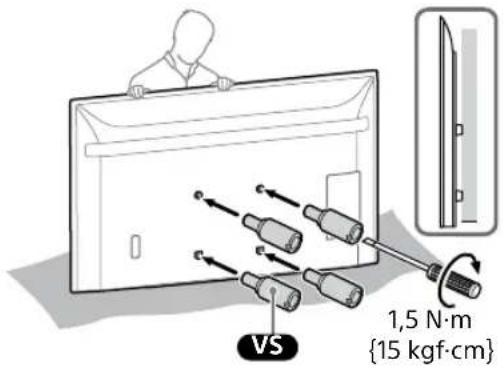

2 Una el soporte para montaje en pared VS (suministrado con el televisor o monitor LCD) a la parte trasera del televisor o monitor LCD (para que esté en paralelo a la pared).

1,5 N·m {15 kgf·cm}

Nota

- Asegúrese de apretar el soporte para montaje en pared VS al instalarlo en el televisor o monitor LCD. Utilice solo un destornillador de cabeza plana para instalar el soporte para montaje en pared VS. Utilizar otra herramienta podría dar como resultado un exceso de torsión del soporte para montaje en pared VS y dañar el televisor o el monitor LCD.

3 Coloque las piezas de fijación del soporte de pared. Compruebe las piezas de fijación consultando "Suministrado con SU-WL450" en "Verificación de las piezas" en la página 6.

Nota

- Fije las piezas de fijación mediante tornillos. - Cuando use un destornillador eléctrico, establezca el par de torsión aproximadamente en 1,5 N·m {15 kgf·cm}.

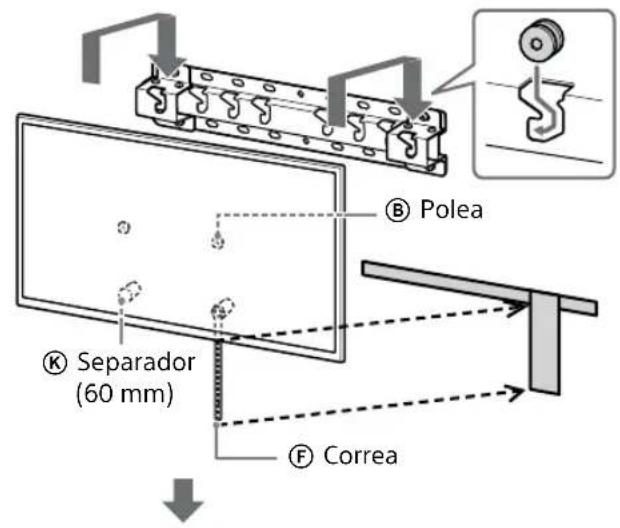

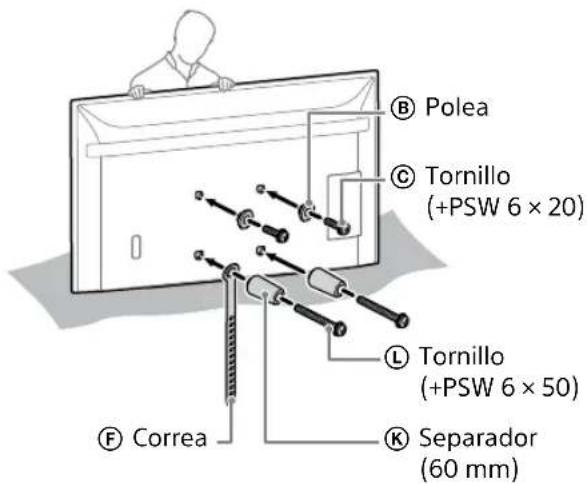

Si se selecciona el montaje estándar (2-a):

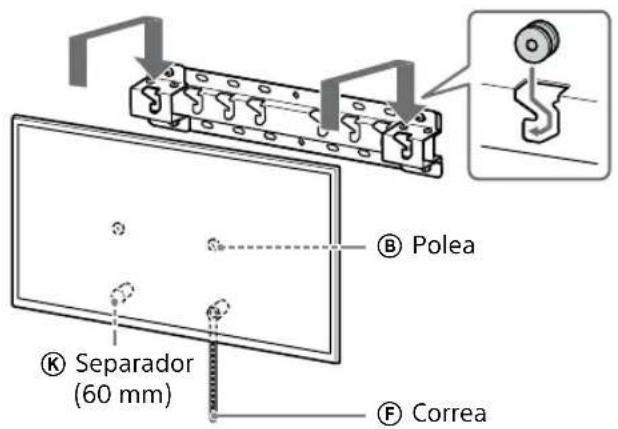

B Polea C Tornillo (+PSW 6 × 20) L Tornillo (+PSW 6 × 50) F Correa K Separator (60 mm)

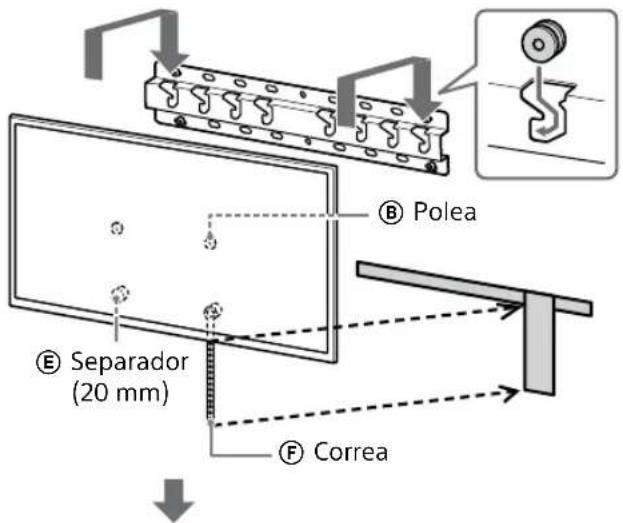

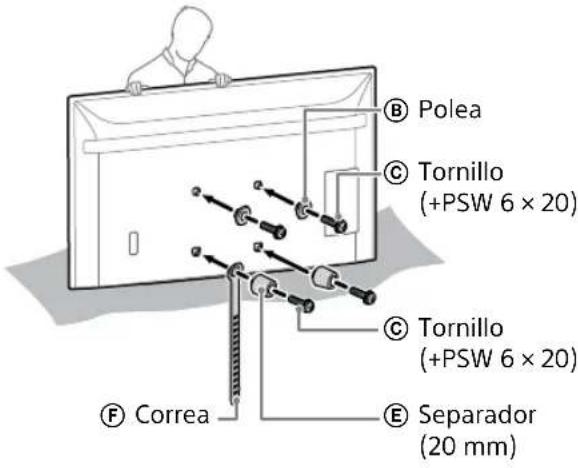

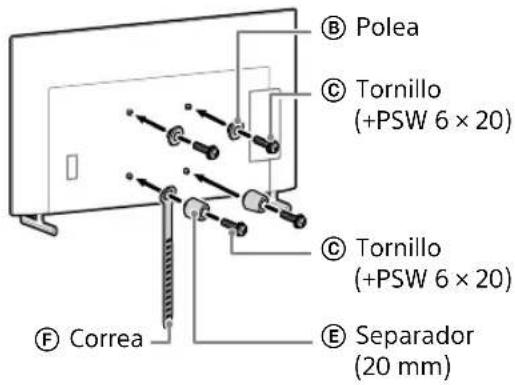

Si se selecciona el montaje estrecho (2-b):

B Polea C Tornillo (+PSW 6 × 20) C Tornillo (+PSW 6 × 20) E Separator (20 mm) F Correa

4 Conecte los cables necesarios al TV o monitor LCD.

Asegúrese de conectar los cables antes de instalar el televisor o monitor LCD en la pared. No podrá conectarlos cuando el televisor o monitor LCD se encuentre instalado.

Nota

• Asegúrese de contratar la instalación de los cables en la pared a un contratista autorizado.
• Ate los cables de conexión para no pisarlos antes del montaje en la pared.

Instalación del televisor o del monitor LCD en la pared desde el soporte para mesa\*

* Solo para algunas regiones/países/modelos.

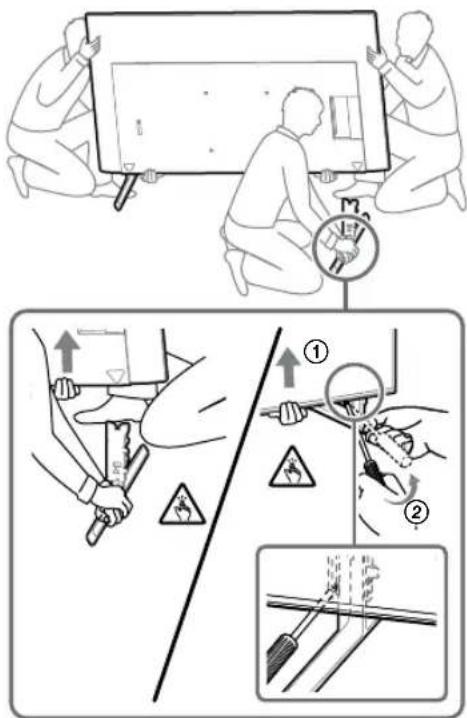

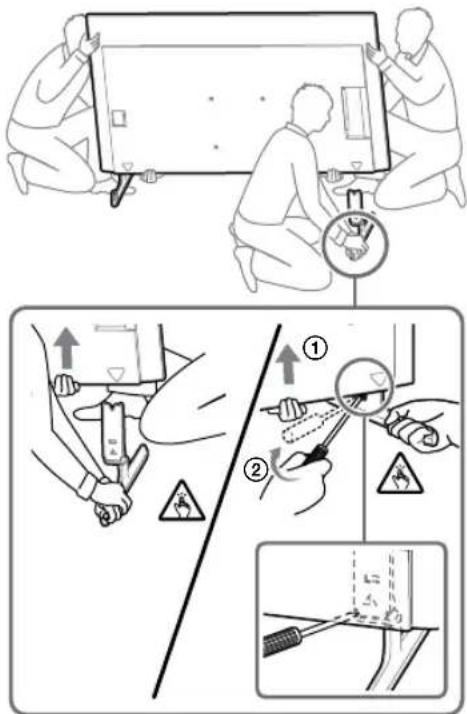

1 Coloque el soporte de sobremesa para que el televisor o el monitor LCD estén en pie.

- Consulte la Guía de configuración de su televisor o monitor LCD.

2 Quite los tornillos de la parte trasera del televisor o monitor LCD.

3 Una el soporte para montaje en pared VS (suministrado con el televisor o monitor LCD) a la parte trasera del televisor o monitor LCD (para que esté en paralelo a la pared).

VS 1,5 N·m {15 kgf·cm}

Nota

- Asegúrese de apretar el soporte para montaje en pared VS al instalarlo en el televisor o monitor LCD. Utilice solo un destornillador de cabeza plana para instalar el soporte para montaje en pared VS. Utilizar otra herramienta podría dar como resultado un exceso de torsión del soporte para montaje en pared VS y dañar el televisor o el monitor LCD.

4 Coloque las piezas de fijación del soporte de pared. Compruebe las piezas de fijación consultando "Suministrado con SU-WL450" en "Verificación de las piezas" en la página 6.

Nota

- Fije las piezas de fijación mediante tornillos. - Cuando use un destornillador eléctrico, establezca el par de torsión aproximadamente en 1,5 N·m {15 kgf·cm}.

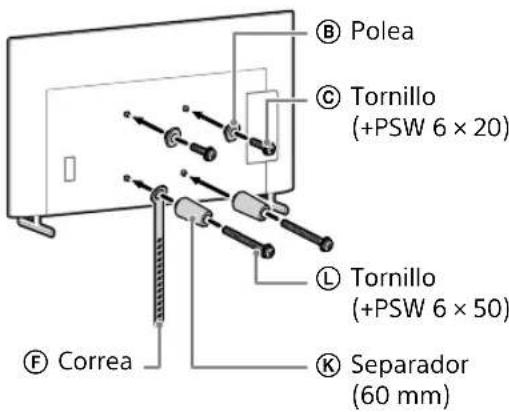

Si se selecciona el montaje estándar (2-a):

B Polea C Tornillo (+PSW 6 × 20) L Tornillo (+PSW 6 × 50) K Separator (60 mm) F Correa

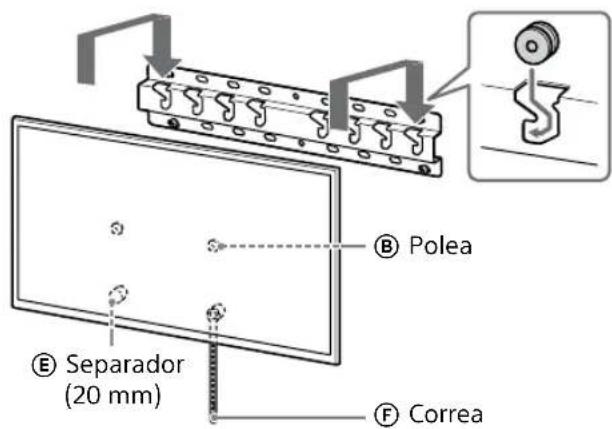

Si se selecciona el montaje estrecho (2-b):

B Polea C Tornillo (+PSW 6 × 20) C Tornillo (+PSW 6 × 20) E Separador (20 mm) F Correa

5 Conecte los cables necesarios al TV o monitor LCD.

Asegúrese de conectar los cables antes de instalar el televisor o monitor LCD en la pared. No podrá conectarlos cuando el televisor o monitor LCD se encuentre instalado.

Nota

• Asegúrese de contratar la instalación de los cables en la pared a un contratista autorizado.
• Ate los cables de conexión para no pisarlos antes del montaje en la pared.

6 Desinstale el soporte de sobremesa del televisor o monitor LCD.

La siguiente ilustración es un ejemplo de la operación.

Excepto el modelo FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Retire de a una las esquinas del soporte de sobremesa. Sujete con firmeza el soporte de sobremesa con ambas manos de forma segura mientras otras personas levantan el televisor o monitor LCD.

- Repita el paso anterior y retire la otra esquina del soporte de sobremesa.

Solo FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL

- Retire de a una las esquinas del soporte de sobremesa. Sujete con firmeza el soporte de sobremesa con ambas manos de forma segura mientras otras personas levantan el televisor o monitor LCD.

- Repita el paso anterior y retire la otra esquina del soporte de sobremesa.

Solo KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Retire de a una las esquinas del soporte de sobremesa. Sujete con firmeza el soporte de sobremesa con ambas manos de forma segura mientras otras personas levantan el televisor o monitor LCD.

- Repita el paso anterior y retire la otra esquina del soporte de sobremesa.

- Retire de a una las esquinas del soporte de sobremesa. Sujete con firmeza el soporte de sobremesa con ambas manos de forma segura mientras otras personas levantan el televisor o monitor LCD.

- Repita el paso anterior y retire la otra esquina del soporte de sobremesa.

Nota

- Se necesitan tres o más personas para desmontar el soporte de sobremesa.

- Tenga cuidado de no aplicar fuerza excesiva mientras desmonta el soporte de sobremesa del televisor o monitor LCD, ya que el televisor o monitor LCD podría caerse y provocar daños personales o dañar el televisor o monitor LCD.

- Manipule el soporte de sobremesa con cuidado para no dañar el televisor o monitor LCD.

- Tenga cuidado al levantar el televisor o monitor LCD ya que si se desprende el soporte de sobremesa, este podría desequilibrarse y provocar lesiones personales.

- Tenga cuidado al retirar el soporte de sobremesa del televisor o monitor LCD para evitar que se caiga y dañe la superficie sobre la que está el televisor o monitor LCD.

Instalación del televisor o monitor LCD en la pared

Solo FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ADVERTENCIA

- Se necesitan dos o más personas (tres o más personas para un televisor o monitor LCD de 189,3 cm (75 pulgadas) o más grande) para transportar un televisor o monitor LCD grande (excepto Egipto). Se necesitan dos o más personas (tres o más personas para un televisor o monitor LCD de 75 pulgadas (189,3 cm) o más grande) para transportar un televisor o monitor LCD grande (solamente Egipto).

• Para la ubicación de las poleas Ⓑ a colgar en la base (20) Ⓐ o el adaptador de la base ①, consulte "Ubicación de instalación del adaptador de la base ①" en la página 21.
• Cuando sujete el televisor o monitor LCD, asegúrese de que la parte posterior del televisor o monitor LCD toque la base (20) ① o el adaptador de la base ①.

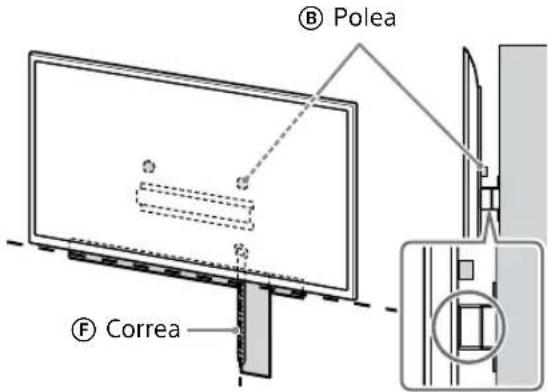

Nota

• Sujete el televisor o monitor LCD con ambas manos de forma segura y asegúrese de que la correa Ⓔ y la parte inferior de televisor o monitor LCD estén alineadas con la cinta adhesiva.

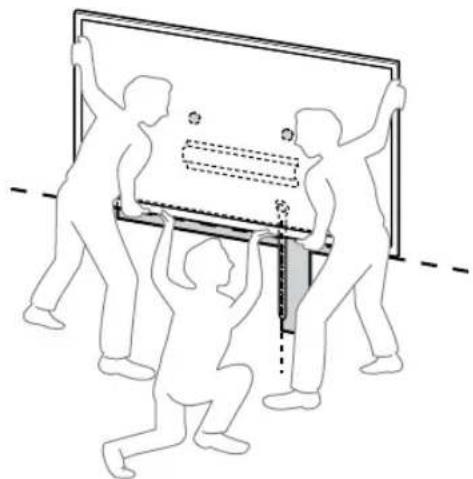

• Transporte el televisor o monitor LCD con tres personas. La persona que está delante del televisor o monitor LCD guiará a los demás para ajustar la posición.

- Tenga mucho cuidado al instalar el televisor o monitor LCD en la pared, especialmente la persona que sostiene el televisor o monitor LCD desde abajo, ya que el televisor o monitor LCD puede caerse y provocar daños personales graves o incluso la muerte.

B Polea F Correa

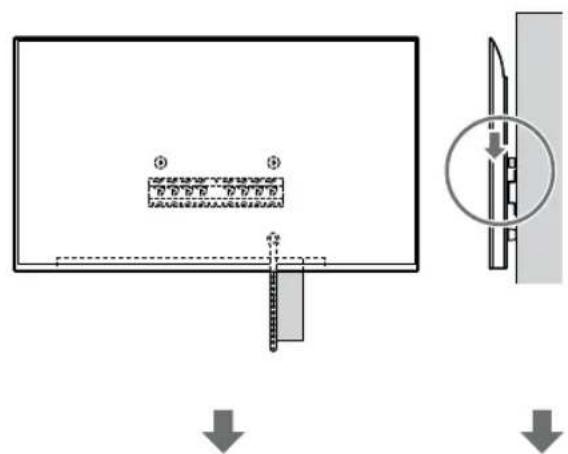

2 Instale el televisor o monitor LCD en la base (20) Ⓐ o el adaptador de la base Ⓘ.

• Deslice suavemente el televisor o monitor LCD y cuelgue las poleas Ⓑ colocadas en la parte posterior del televisor o monitor LCD en la base (20) Ⓐ o el adaptador de la base ①, asegurándose de confirmar la forma de los orificios.
• Después de instalar el televisor o monitor LCD en la pared, verifique que las poleas Ⓑ estén aseguradas firmemente en la base (20) Ⓐ o el adaptador de la base ①.
• Suelte ambas manos lentamente para asegurarse de que el televisor o monitor LCD no se caiga.

- Después de instalar el televisor o monitor LCD en la pared, retire la cinta adhesiva, etc., de la pared.

Si se selecciona el montaje estándar (2-a):

B Polea K Separator (60 mm) F Correa

Si se selecciona el montaje estrecho (2-b):

Polea E Separator (20 mm) Correa

3 Cómo evitar que la parte inferior del TV o monitor LCD se mueva.

- Recoja la correa Ⓔ y ajustela firmemente a la pared.

2-a2-b ⑤ Correa ⑤ Correa

- Use un tornillo de 5 mm de diámetro o equivalente (no suministrado).

Nota

- Intente tirar la parte de abajo del TV o monitor LCD levemente hacia adelante para asegurarse de que no se mueva solo en esa dirección. Si se mueve, significa que no se colocó correctamente, por lo que debe ajustar con firmeza la correa Ⓔ nuevamente.

Excepto el modelo FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ADVERTENCIA

- Se necesitan dos o más personas (tres o más personas para un televisor o monitor LCD de 189,3 cm (75 pulgadas) o más grande) para transportar un televisor o monitor LCD grande (excepto Egipto). Se necesitan dos o más personas (tres o más personas para un televisor o monitor LCD de 75 pulgadas (189,3 cm) o más grande) para transportar un televisor o monitor LCD grande (solamente Egipto).

• Para la ubicación de las poleas Ⓑ a colgar en la base (20) Ⓐ o el adaptador de la base ①, consulte "Ubicación de instalación del adaptador de la base ⑪" en la página 21.
• Cuando sujete el televisor o monitor LCD, asegúrese de que la parte posterior del televisor o monitor LCD toque la base (20) Ⓐ o el adaptador de la base ①.

⑧ Polea

Nota

- Sujete el televisor o monitor LCD con ambas manos de forma segura.

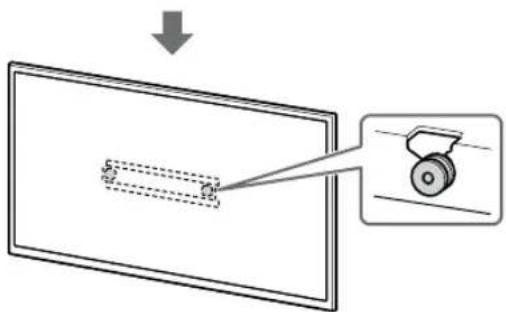

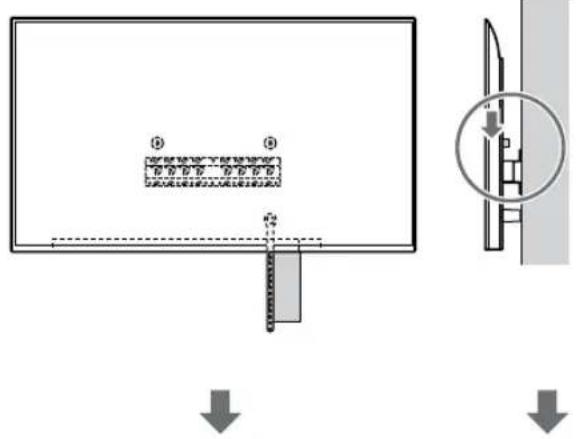

2 Instale el televisor o monitor LCD en la base (20) Ⓐ o el adaptador de la base Ⓘ.

• Deslice suavemente el televisor o monitor LCD y cuelgue las poleas Ⓑ colocadas en la parte posterior del televisor o monitor LCD en la base (20) Ⓐ o el adaptador de la base ①, asegurándose de confirmar la forma de los orificios.
• Después de instalar el televisor o monitor LCD en la pared, verifique que las poleas Ⓑ estén aseguradas firmemente en la base (20) Ⓐ o el adaptador de la base ①.
• Suelte ambas manos lentamente para asegurarse de que el televisor o monitor LCD no se caiga.

Si se selecciona el montaje estándar (2-a):

B Polea K Separator (60 mm) F Correa

Si se selecciona el montaje estrecho (2-b):

Polea E Separator (20 mm) F Correa

3 Cómo evitar que la parte inferior del TV o monitor LCD se mueva.

- Recoja la correa Ⓔ y ajustela firmemente a la pared.

2-a2-b ⑤ Correa ⑤ Correa

- Use un tornillo de 5 mm de diámetro o equivalente (no suministrado).

Nota

- Intente tirar la parte de abajo del TV o monitor LCD levemente hacia adelante para asegurarse de que no se mueva solo en esa dirección. Si se mueve, significa que no se colocó correctamente, por lo que debe ajustar con firmeza la correa Ⓔ nuevamente.

Confirmación del final de la instalación

Verifique los siguientes puntos.

- Las poleas Ⓑ están firmemente ajustadas a la base (20) Ⓐ o el adaptador de la base ①.

- Que los cables no estén retorcidos ni atrapados.

- La correa Ⓕ está colocada firmemente y sin holgura.

ADVERTENCIA

- La colocación inadecuada del cable de alimentación de CA, etc., puede ser causa de un incendio o de descargas eléctricas debido a un cortocircuito. Por razones de seguridad, no olvide confirmar que haya finalizado la instalación.

Información adicional

Para retirar el televisor o monitor LCD, lleve a cabo el procedimiento de instalación a la inversa.

- Se necesitan dos o más personas (tres o más personas para un televisor o monitor LCD de 189,3 cm (75 pulgadas) o más grande) para transportar un televisor o monitor LCD grande (excepto Egipto). Se necesitan dos o más personas (tres o más personas para un televisor o monitor LCD de 75 pulgadas (189,3 cm) o más grande) para transportar un televisor o monitor LCD grande (solamente Egipto).

Especificaciones

g h1h2f e d c b a

Dimensiones: (aprox.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (para montaje estrecho, 2-b)

h2 : 60 (para montaje estándar, 2-a)

Peso (solo base): (aprox.) [kg]

0,8

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Referencias

Medición para la instalación del soporte de pared en la pared

Las cifras de la tabla pueden ser distintas según la instalación.

Punto del centro de la pantalla

(mm)

Nombre del modelo	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43 592	138 96
XR-85X90L XRM-85X90L	1891	1085	58 607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8 495	137 95
KD-75X85L KM-75X85L	1671	960	21 508	123 81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12 493	137 95
XR-75X90L XRM-75X90L	1668	959	21 508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447	832	85 505	123 81
KD-65X81BL / 65X80L KM-65X80L	1452	836	76	494	135	93
XR-65X90L XRM-65X90L	1445	831	85 505	123 81

(mm)

Nombre del modelo	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Ubicación de instalación del adaptador de la base ①

a b c d

Nombre del modelo	Posición de los ganchos
FW-85BZ40L / 85BZ35L / 85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X85L / 75X81BL / 75X80L / 75X78AL / 75X77L / 75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L / 65BZ30LKD-65X85L / 65X85BL / 65X81BL / 65X80L / 65X78AL / 65X77L / 65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Nombre del modelo	Posición de los ganchos
FW-55BZ40L / 55BZ35L / 55BZ30L
KD-55X85L / 55X81BL / 55X80L / 55X78AL / 55X77L / 55X75WL	b
KM-55X85L / 55X80L
XR-55X90L
XRM-55X90L
FW-50BZ30L
KD-50X80L / 50X77L / 50X75WL	c
KM-50X80L
FW-43BZ30L
KD-43X80L / 43X77L / 43X75WL	c
KM-43X80L

Marca de pared para la ubicación de instalación del televisor o monitor LCD

A B (1000) (300) C Punto del centro de la pantalla Cinta adhesiva

(mm)

Nombre del modelo	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21

Modelos suportados\*:

* Nos nomes de modelos actuais, o "x" / "xx" indica números e/ou caracteres específicos a cada modelo.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

75X8xL / 75X8xBL / 75X7xL /

75X7xAL / 75X7xWL,

KM-85X8xL / 75X8xL,

XR-85X9xL / 75X9xL,

XRM-85X9xL / 75X9xL

תְרָה

75X8xL / 75X8xBL / 75X7xL / 75X7xAL /

75X7xWL, KM-85X8xL / 75X8xL,

XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL
