PANDUAN PENGGUNA KD-50X80L SONY

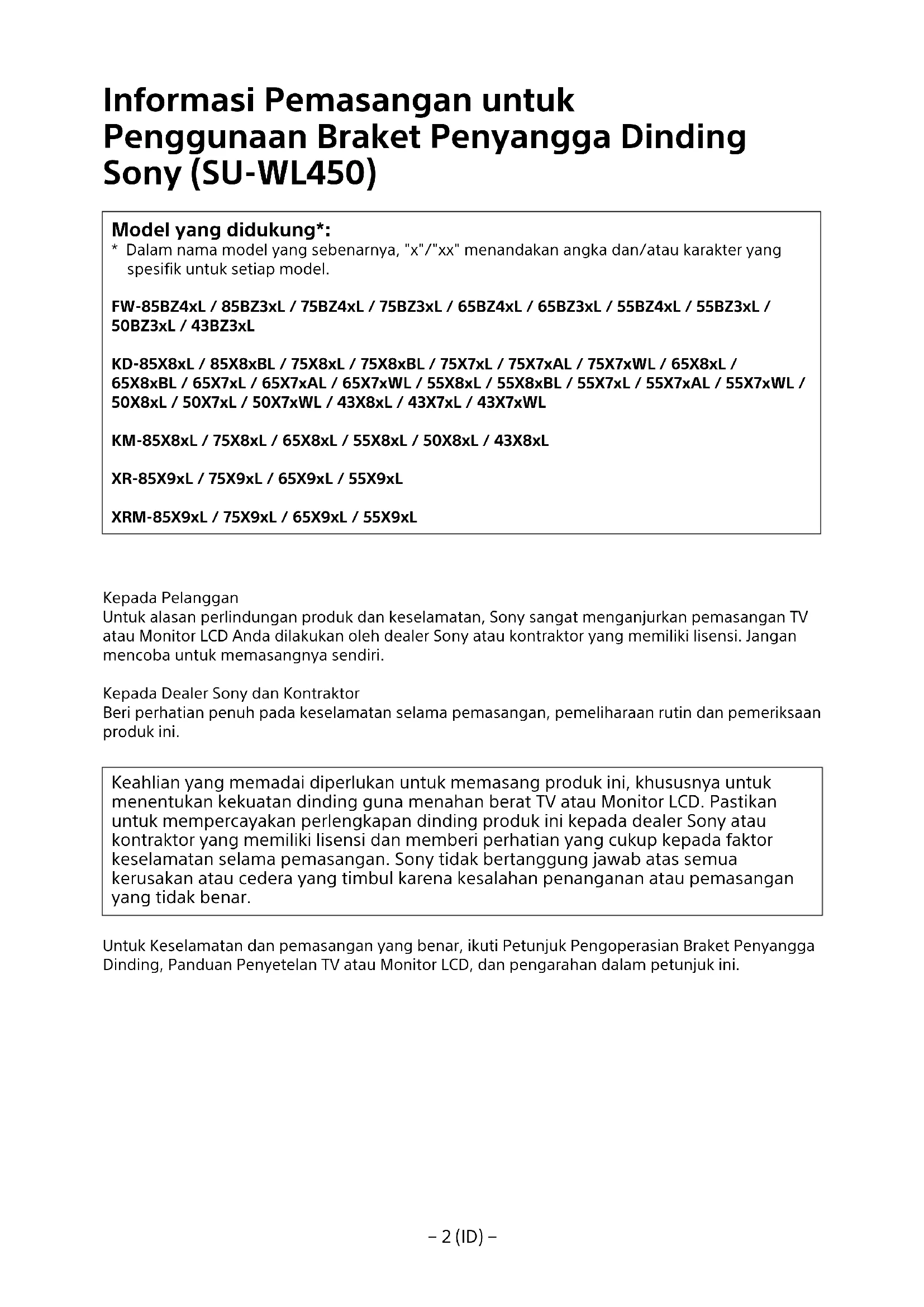

Informasi Pemasangan untuk Penggunaan Braket Penyangga Dinding Sony (SU-WL450)

Model yang didukung\*:

* Dalam nama model yang sebenarnya, "x"/"xx" menandakan angka dan/atau karakter yang spesifik untuk setiap model.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Untuk alasan perlindungan produk dan keselamatan, Sony sangat menganjurkan pemasangan TV atau Monitor LCD Anda dilakukan oleh dealer Sony atau kontraktor yang memiliki lisensi. Jangan mencoba untuk memasangnya sendiri.

Kepada Dealer Sony dan Kontraktor

Beri perhatian penuh pada keselamatan selama pemasangan, pemeliharaan rutin dan pemeriksaan produk ini.

Keahlian yang memadai diperlukan untuk memasang produk ini, khususnya untuk menentukan kekuatan dinding guna menahan berat TV atau Monitor LCD. Pastikan untuk mempercayakan perlengkapan dinding produk ini kepada dealer Sony atau kontraktor yang memiliki lisensi dan memberi perhatian yang cukup kepada faktor keselamatan selama pemasangan. Sony tidak bertanggung jawab atas semua kerusakan atau cedera yang timbul karena kesalahan penanganan atau pemasangan yang tidak benar.

Untuk Keselamatan dan pemasangan yang benar, ikuti Petunjuk Pengoperasian Braket Penyangga Dinding, Panduan Penyetelan TV atau Monitor LCD, dan pengarahan dalam petunjuk ini.

Braket Penyangga Dinding

Keselamatan

Produk ini hanya boleh dipasang oleh tenaga pemasang profesional yang berpengalaman untuk menentukan kekuatan dinding dalam menahan beban dari berat TV atau Monitor LCD. TV atau Monitor LCD bisa jatuh dan menyebabkan cedera serius bila tidak dipasang dengan benar selama proses pemasangan. Sony tidak bertanggung jawab atas kerusakan atau cedera yang diakibatkan oleh kesalahan penanganan atau pemasangan yang tidak benar, atau pemasangan produk lain selain daripada produk yang telah ditentukan. Hak Anda menurut Undang-Undang (jika ada) tidak akan terpengaruh.

Kepada Dealer Sony

Keahlian yang memadai dibutuhkan untuk memasang produk ini. Pastikan untuk membaca petunjuk penggunaan ini selengkapnya untuk melakukan pekerjaan pemasangan dengan aman. Sony tidak bertanggung jawab atas ganti rugi atau cedera yang disebabkan oleh penanganan yang salah atau pemasangan yang tidak benar. Berikanlah petunjuk ini kepada pelanggan setelah pemasangan selesai.

Petunjuk penggunaan ini memperlihatkan penanganan yang benar atas produk dan langkah pencegahan penting yang diperlukan untuk mencegah kecelakaan. Anda wajib dan bertanggung jawab untuk membaca, memahami dengan saksama, dan mengikuti semua petunjuk yang tertera dalam petunjuk penggunaan ini. Kelalaian untuk melakukannya bisa mengakibatkan cedera serius atau kerusakan properti, dan bisa membatalkan garansi. Sediakan selalu petunjuk ini untuk acuan di masa mendatang.

Produk Sony didesain dengan mengingat keselamatan. Namun jika produk digunakan dengan tidak benar, cedera serius dapat terjadi karena kebakaran, sengatan listrik, produk roboh, atau produk terjatuh. Pastikan untuk mematuhi tindakan pencegahan keselamatan untuk mencegah kecelakaan demikian.

PERHATIAN

Produk yang disebutkan

Braket Penyangga Dinding ini didesain untuk digunakan dengan produk TV atau Monitor LCD yang disebutkan. Untuk TV atau Monitor LCD, lihat Panduan Referensi untuk memverifikasi bahwa Braket Penyangga Dinding dapat digunakan.

Kepada Pelanggan

PERINGATAN

Dalam langkah pencegahan berikut ini, cedera serius atau kematian dapat terjadi karena kebakaran, sengatan listrik, atau produk terjatuh.

Pastikan untuk mensubkontrakkan pemasangan kepada kontraktor berlisensi dan jauhkan anak-anak selama melakukan pemasangan.

Jika Braket Penyangga Dinding atau TV atau Monitor LCD tidak dipasang dengan benar, kecelakaan berikut ini dapat terjadi. Pastikan bahwa yang melakukan pemasangan adalah kontraktor berlisensi.

• TV atau Monitor LCD dapat jatuh dan menyebabkan cedera serius seperti memar atau patah tulang.
• Jika dinding tempat memasang Braket Penyangga Dinding tidak stabil, tidak rata, atau tidak tegak lurus terhadap lantai, unit dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Dinding harus mampu menahan berat paling sedikit empat kali berat TV atau Monitor LCD. (Lihat Panduan Referensi TV atau Monitor LCD Anda untuk beratnya.)
• Jika pemasangan Braket Penyangga Dinding pada dinding tidak cukup kokoh, unit dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jika pengangkutan atau pelepasan dilakukan bukan oleh kontraktor berlisensi, TV atau Monitor LCD dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV atau Monitor LCD 189,3 cm (75 inci) dan lebih besar) untuk mengangkut TV atau Monitor LCD yang besar (kecuali Mesir). Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV atau Monitor LCD 75 inci (189,3 cm) dan lebih besar) untuk mengangkut TV atau Monitor LCD yang besar (Mesir saja).

Jangan melepaskan sekrup, dll., setelah memasang TV atau Monitor LCD.

Jika Anda melakukannya, TV atau Monitor LCD dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jangan melakukan perubahan pada komponen-komponen Braket Penyangga Dinding.

Jika Anda melakukan ini, Braket Penyangga Dinding dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jangan memasang perangkat apa pun selain produk yang disebutkan.

Braket Penyangga Dinding ini didesain untuk digunakan hanya dengan produk yang disebutkan. Jika Anda memasang perangkat selain yang disebutkan, dudukan dapat jatuh atau patah, dan menyebabkan cedera atau kerusakan harta benda.

Jangan memberikan beban apa pun selain TV atau Monitor LCD pada Braket Penyangga Dinding.

Jangan mengguncang TV atau Monitor LCD ke kiri/kanan, atas/bawah.

Jika Anda melakukannya, TV atau Monitor LCD dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jangan bersandar atau bergantungan pada TV atau Monitor LCD.

Jangan bersandar atau bergantungan pada TV atau Monitor LCD karena dapat jatuh ke atas Anda dan menyebabkan cedera serius.

PERHATIAN

Jika langkah pencegahan berikut ini tidak diikuti, cedera atau kerusakan harta benda dapat terjadi.

• Pastikan untuk menyimpan bagian-bagian yang tidak digunakan di tempat yang aman untuk digunakan di masa mendatang.
  Jauhkan dari jangkauan anak-anak.

Jangan menangani produk dengan tenaga berlebihan selama membersihkan atau merawat produk.

Jangan mengenakan tenaga berlebihan pada sisi atas TV atau Monitor LCD. Jika Anda melakukannya, TV atau Monitor LCD dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Tindakan Pencegahan

• Jika Anda menggunakan TV atau Monitor LCD yang dipasang pada Braket Penyangga Dinding untuk jangka waktu lama, dinding di belakang atau di atas TV atau Monitor LCD dapat memudar warnanya atau wallpaper dapat terlepas, tergantung pada bahan dindingnya.
• Jika Braket Penyangga Dinding dilepas setelah dipasang pada dinding, lubang-lubang sekrupnya akan tertinggal pada dinding.
• Jangan gunakan Braket Penyangga Dinding di tempat yang membuatnya terkena getaran mekanis.

Memasang Braket Penyangga Dinding

Kepada Dealer Sony

PERINGATAN

Petunjuk berikut ini adalah hanya untuk dealer Sony. Pastikan untuk membaca tindakan pencegahan keselamatan yang diuraikan di atas dan berikan perhatian khusus kepada keselamatan selama pemasangan, perawatan, dan pemeriksaan produk ini.

Jangan memasang Braket Penyangga Dinding pada permukaan dinding yang akan membuat sudut atau pinggiran TV atau Monitor LCD menonjol keluar dari permukaan dinding.

Jangan memasang Braket Penyangga Dinding pada permukaan dinding seperti pilar, yang akan membuat sudut atau pinggiran TV atau Monitor LCD menonjol keluar dari permukaan dinding. Jika seseorang atau benda kebetulan membentur sudut atau sisi TV atau Monitor LCD yang menonjol, cedera atau kerusakan harta benda dapat terjadi.

Jangan memasang TV atau Monitor LCD di atas atau di bawah AC.

Jika TV atau Monitor LCD terkena kebocoran air atau arus udara dari AC untuk waktu lama, kebakaran atau sengatan listrik, atau malfungsi TV atau Monitor LCD dapat terjadi.

Pastikan untuk memasang Braket Penyangga Dinding dengan kuat pada dinding dengan mengikuti petunjuk dalam petunjuk penggunaan ini.

Jika ada sekrupnya yang kendur atau terjatuh, Braket Penyangga Dinding dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Pastikan untuk menggunakan sekrup yang sesuai dengan bahan dinding dan pasang unit dengan kencang menggunakan empat atau lebih sekrup diameter 8 mm (atau setara).

Pastikan untuk menggunakan sekrup dan komponen pemasangan yang disertakan dengan mengikuti petunjuk yang diberikan dalam petunjuk penggunaan ini secara benar. Jika Anda mengganti komponen dengan komponen lain, TV atau Monitor LCD dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV atau Monitor LCD.

Pastikan untuk merakit dudukan dengan benar dengan mengikuti prosedur yang ditentukan seperti dijelaskan dalam petunjuk penggunaan ini.

Jika ada sekrup yang kendur atau terjatuh, TV atau Monitor LCD dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV atau Monitor LCD.

Pastikan untuk mengencangkan sekrup dengan kuat pada posisi yang ditentukan.

Jika Anda tidak melakukan hal ini, TV atau Monitor LCD dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV atau Monitor LCD.

Berhati-hatilah untuk tidak membuat TV atau Monitor LCD terkena kejutan saat dipasang.

Jika terkena kejutan, TV atau Monitor LCD dapat terjatuh atau hancur. Hal ini dapat menyebabkan cedera.

Pastikan untuk memasang TV atau Monitor LCD pada dinding yang tegak lurus dan juga rata.

Jika Anda tidak melakukannya, TV atau Monitor LCD dapat jatuh dan menyebabkan cedera.

Setelah TV atau Monitor LCD dipasang dengan benar, kencangkan kabel-kabelnya dengan baik.

Jika ada orang atau benda yang tersangkut pada kabel, cedera atau kerusakan pada TV atau Monitor LCD dapat terjadi.

Jangan biarkan kabel listrik AC atau kabel penghubung terjepit.

Jika kabel listrik AC atau kabel penghubung terjepit di antara unit dan dinding atau tertekuk atau terpuntir secara paksa, konduktor internalnya dapat menjadi terbuka dan menyebabkan korsleting (hubungan pendek) atau putusnya aliran listrik. Hal ini dapat menyebabkan kebakaran atau sengatan listrik.

Sekrup-sekrup yang dibutuhkan untuk mengencangkan Braket Penyangga Dinding pada dinding tidak disertakan.

Gunakan sekrup yang sesuai dengan bahan dan struktur dinding saat memasang Braket Penyangga Dinding.

Persiapan

- Ilustrasi TV atau Monitor LCD yang ditunjukkan dalam petunjuk ini adalah contoh yang digunakan untuk memberikan penjelasan yang lebih baik mengenai pengoperasian. Karena alasan ini, ilustrasi mungkin tampak berbeda dari TV atau Monitor LCD Anda yang sesungguhnya.

Terbuat dari apakah dinding Anda?

Pertama, periksa tipe dinding yang akan dipasang TV atau Monitor LCD.

Dinding gypsum dengan baut tanam

Tindakan Pencegahan

• Ketebalan maksimum dinding gypsum: 16 mm.
• Pastikan ukuran stud kayu dalam sekurangnya 51 mm × 102 mm untuk umum atau 38 mm × 89 mm untuk nominal.

Beton padat atau balok beton

Tindakan Pencegahan

• Pasang Braket Penyangga Dinding langsung pada dinding beton padat.
• Pastikan ketebalan dinding beton padat sekurangnya 203 mm.
• Pastikan ukuran masing-masing balok beton sekurangnya 203 mm × 203 mm × 406 mm.

Memeriksa komponen

Disertakan dengan SU-WL450

- Pastikan bahwa semua komponen sudah ada.

A Alas (20) (×1)	B Puli (×2)	C Sekrup (+PSW 6 × 20)(×4)	E Penjarak (20 mm) (×2)
F Sabuk (×1)	I Penyesuai Alas (×2)	J Sekrup (+PSW 4 × 10)(×8)	K Penjarak (60 mm) (×2)
L Sekrup (+PSW 6 × 50)(×2)

- Komponen ini mungkin tidak digunakan untuk model Anda.

D Sekrup (+PSW 4 × 20)dengan Blok Bantalan(×2)	G Blok Bantalan (20)(M4) (×2)[ZHSZ]	H Sekrup (+PSW 4 × 20)(×2)	M Blok Bantalan (M4)(×2)
N Sekrup (+PSW 4 × 50)(×2)

Disediakan dengan TV atau Monitor LCD

Perangkat Tambahan Penyangga Dinding VS (×4)*

Menyiapkan pemasangan

• Siapkan Panduan Referensi dan Panduan Penyetelan TV atau Monitor LCD sebelum memasang.
• Pastikan kembali posisi pemasangan TV atau Monitor LCD Anda.
• Siapkan empat atau lebih sekrup berdiameter 8 mm dan satu sekrup 5 mm atau setara (tidak disertakan). Pilih sekrup yang sesuai dengan bahan dinding.
  • Siapkan alat berikut:

*1		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Khusus untuk dinding gypsum dengan baut tanam

*2 Khusus untuk beton padat atau balok beton
*3 Tergantung pada modelnya
*4 Hanya untuk TV atau Monitor LCD ukuran 189,3 cm (75 inci) ke atas (kecuali Mesir) Hanya untuk TV atau Monitor LCD ukuran 75 inci (189,3 cm) ke atas (Mesir saja)

Memasang Braket Penyangga Dinding ke dinding

Pastikan dinding memiliki ruang yang cukup untuk TV atau Monitor LCD dan mampu menyangga berat sebesar empat kali lipat berat TV atau Monitor LCD. Lihat Panduan Referensi TV atau Monitor LCD Anda untuk berat TV atau Monitor LCD.

Catatan

• Ketika TV atau Monitor LCD Anda dipasang di dinding, bagian atas TV atau Monitor LCD sedikit condong ke depan.

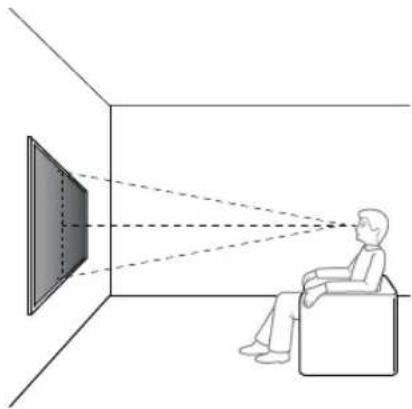

• Anda sebaiknya memeriksa posisi TV atau Monitor LCD dalam lingkungan untuk menonton.

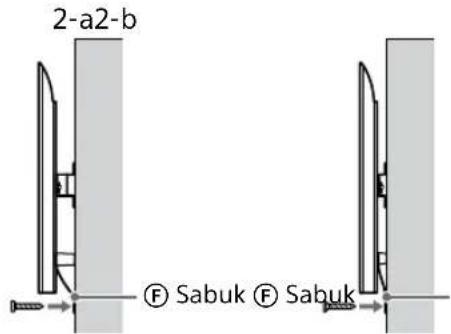

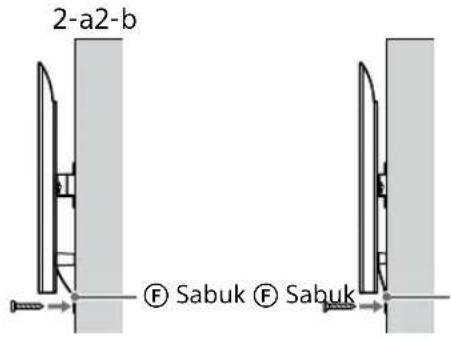

2 Pilih cara pemasangan di dinding seperti ditunjukkan di bawah ini.

2-a: Pemasangan standar

2-b: Pemasangan ramping

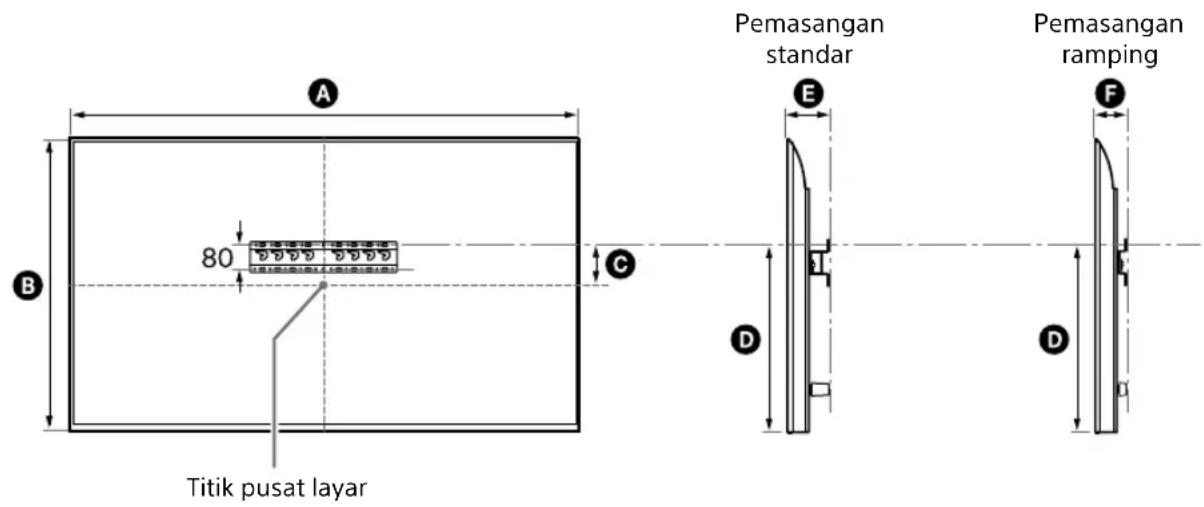

- Lihat "Pengukuran untuk pemasangan Braket Penyangga Dinding di dinding" pada halaman 19.

PERINGATAN

- Apabila 2-b dipilih, Akses terminal belakang terbatas.

2-a2-b

3 Jika memilih pemasangan standar (2-a):

Pasang Penyesuai Alas ① dengan menggunakan Sekrup (+PSW 4 × 10) Ⓙ ke Alas (20) Ⓐ.

- Lihat "Lokasi pemasangan Penyesuai Alas ①" pada halaman 21.

Jika memilih pemasangan ramping (2-b):

Lompati langkah ini.

4 Tentukan posisi sekrup untuk memasang Alas (20) Ⓐ.

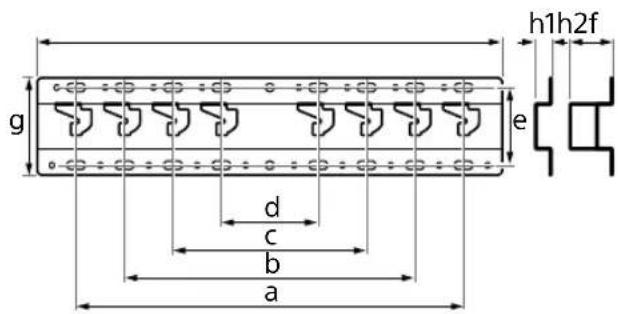

• Lihat "Spesifikasi" pada halaman 18.

PERINGATAN

• Tentukan kekuatan dinding tempat TV atau Monitor LCD akan dipasang. Perkuat dinding hingga memadai, jika perlu.
• Dinding tempat TV atau Monitor LCD akan dipasang harus mampu menahan berat paling sedikit empat kali berat TV atau Monitor LCD. (Lihat Panduan Referensi TV atau Monitor LCD Anda untuk beratnya.)

Jika memilih pemasangan standar (2-a): Gunakan posisi lubang Penyesuai Alas ①.

Mis.: Menandai di lokasi "a" untuk memasang Alas (20) Ⓐ

Jika memilih pemasangan ramping (2-b):

Mis.: Menandai di lokasi "a" untuk memasang Alas (20) Ⓐ

5 Bor lubang pandu pada tanda. Pastikan lokasi di dinding untuk mengebor lubang cukup kuat untuk menopang berat setidaknya empat kali lipat dari TV atau Monitor LCD.

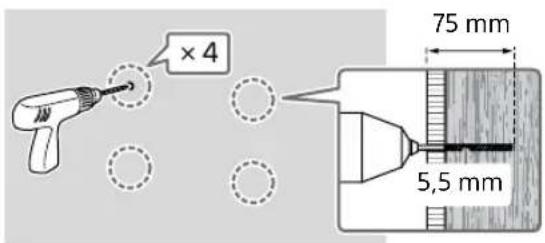

Mengebor di dinding gypsum dengan baut tanam:

×4 75 mm 5,5 mm

Catatan

- Lubang pandu harus dibor dengan kedalaman hingga 75 mm, menggunakan mata bor dengan diameter 5,5 mm.

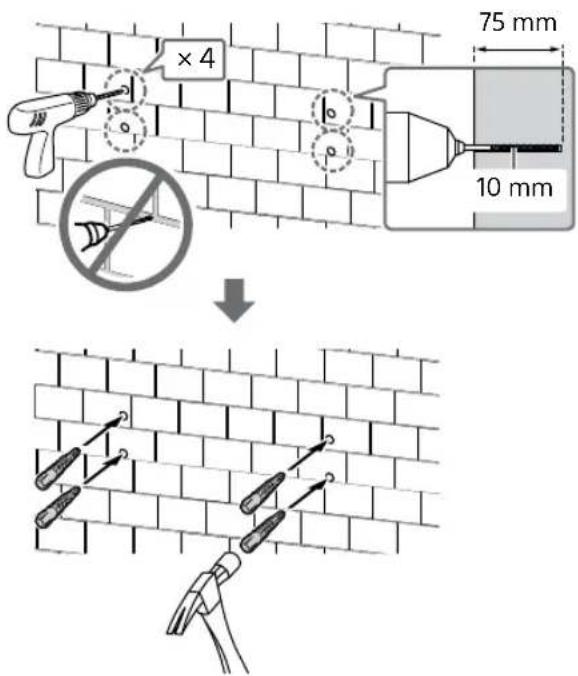

Mengebor di beton padat atau balok beton:

×4 75 mm 10 mm

6 Pasang Alas (20) Ⓐ di dinding menggunakan sekrup yang sesuai (tidak disertakan).

Catatan

• Gunakan empat atau lebih sekrup berdiameter 8 mm atau setara (tidak disertakan).
• Gunakan perata untuk memeriksa apakah Alas (20) ④ sudah rata.

Jika memilih pemasangan standar (2-a): Pasang empat sekrup ke lubang Penyesuai Alas ① Dengan Alas (20) Ⓐ.

Jika memilih pemasangan ramping (2-b):

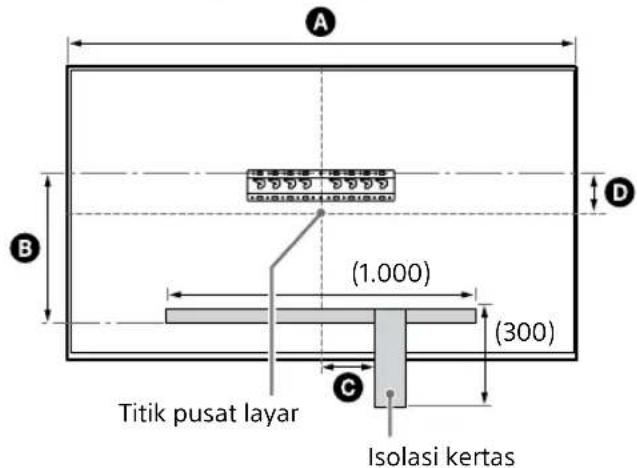

Gunakan isolasi kertas, dll. (tidak disertakan) untuk menandai lokasi TV atau Monitor LCD di dekat Alas (20) Ⓐ atau Penyesuai Alas ①.

- Lihat "Penandaan di dinding untuk lokasi pemasangan TV atau Monitor LCD" pada halaman 22.

Kecuali FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL Lompati langkah ini.

Mempersiapkan pemasangan TV atau Monitor LCD

Catatan

- Pastikan untuk menyimpan sekrup yang dilepaskan dan komponen yang tidak digunakan di tempat yang aman, jauh dari anak-anak.

∅/X

Pemasangan TV atau Monitor LCD di Dinding dari Karton\*

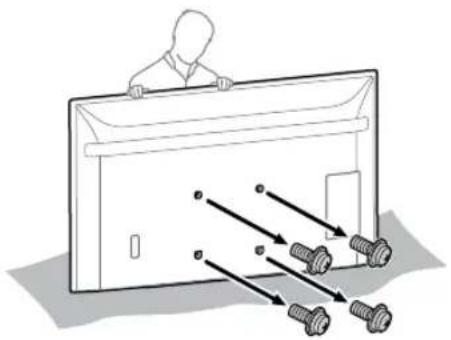

1 Lepaskan sekrup dari bagian belakang TV atau Monitor LCD.

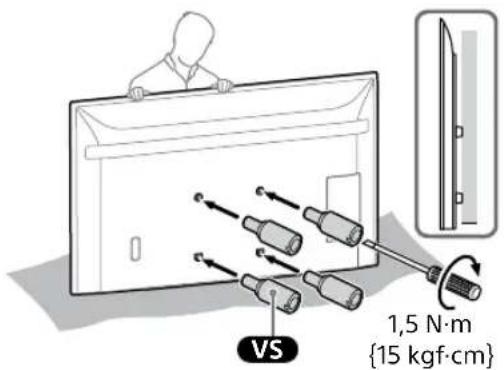

2 Pasang Perangkat Tambahan Penyangga Dinding VS (disertakan bersama TV atau Monitor LCD) ke bagian belakang TV atau Monitor LCD (agar sejajar dengan dinding).

VS 1,5 N·m {15 kgf·cm}

Catatan

- Pastikan untuk mengencangkan Perangkat Tambahan Penyangga Dinding VS saat memasangnya ke TV atau Monitor LCD. Gunakan hanya obeng minus untuk memasang Perangkat Tambahan Penyangga Dinding VS. Penggunaan alat lain dapat menyebabkan pengencangan yang berlebihan pada Perangkat Tambahan Penyangga Dinding VS dan merusak TV atau Monitor LCD.

3 Pasang komponen Pengait untuk Braket Penyangga Dinding. Periksa komponen Pengait dengan melihat bagian "Disertakan dengan SU-WL450" di "Memeriksa komponen" pada halaman 6.

Catatan

• Kencangkan dengan erat komponen Pengait menggunakan sekrup.
• Ketika menggunakan obeng listrik, setel pengaturan torsinya ke sekitar 1,5 N·m {15 kgf·cm}.

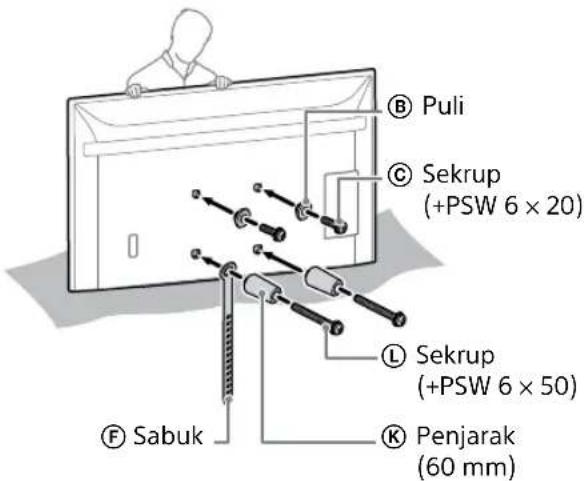

Jika memilih pemasangan standar (2-a):

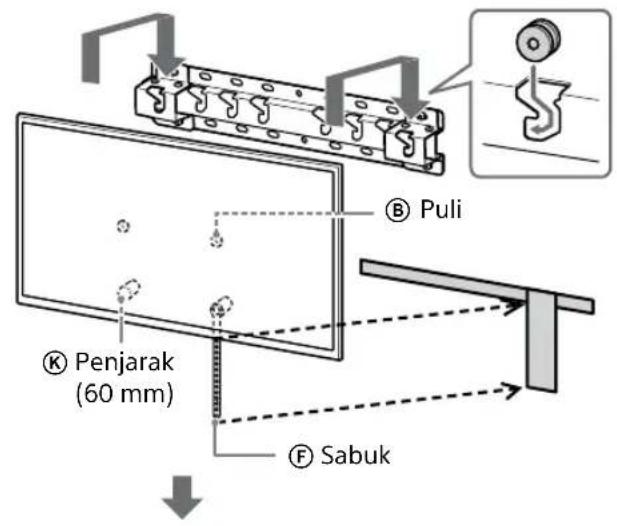

B Puli C Sekrup (+PSW 6 × 20) L Sekrup (+PSW 6 × 50) F Sabuk K Penjarak (60 mm)

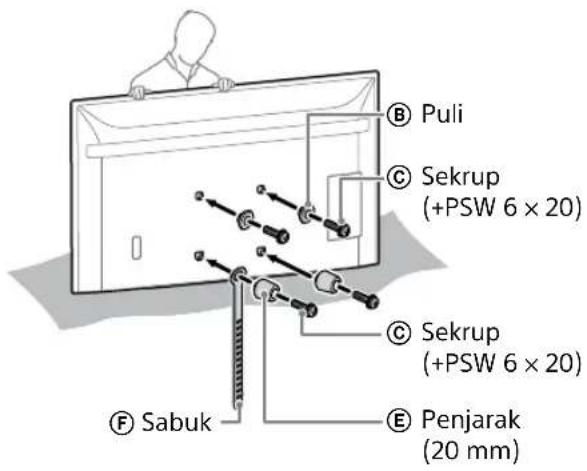

Jika memilih pemasangan ramping (2-b):

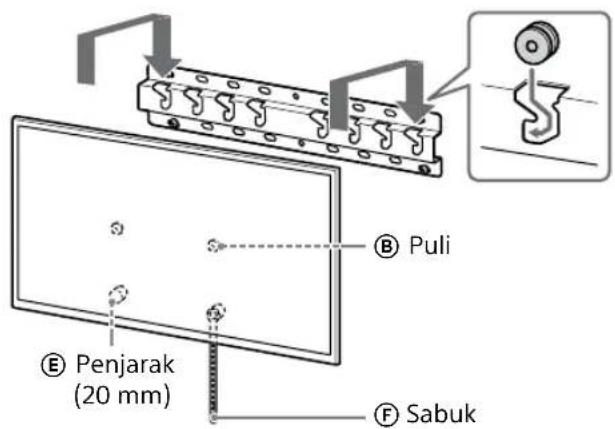

B Puli C Sekrup (+PSW 6 × 20) C Sekrup (+PSW 6 × 20) E Penjarak (20 mm) F Sabuk

4 Hubungkan kabel yang diperlukan ke TV atau Monitor LCD.

Pastikan untuk menghubungkan kabel sebelum memasang TV atau Monitor LCD pada dinding. Anda tidak akan dapat menghubungkan kabel setelah TV atau Monitor LCD dipasang.

Catatan

Pemasangan TV atau Monitor LCD di Dinding dari Penyangga di Atas Meja\*

1 Pasang Penyangga di Atas Meja untuk membuat TV atau Monitor LCD berdiri.

- Lihat Panduan Penyetelan TV atau Monitor LCD Anda.

2 Lepaskan sekrup dari bagian belakang TV atau Monitor LCD.

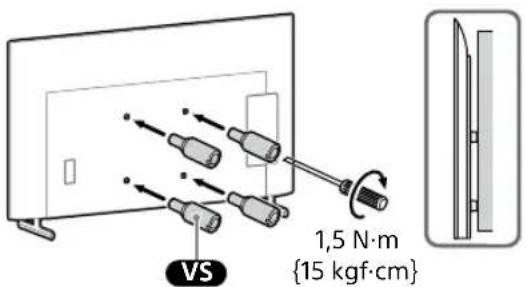

3 Pasang Perangkat Tambahan Penyangga Dinding VS (disertakan bersama TV atau Monitor LCD) ke bagian belakang TV atau Monitor LCD (agar sejajar dengan dinding).

VS 1,5 N·m {15 kgf·cm}

Catatan

• Pastikan untuk mengencangkan Perangkat Tambahan Penyangga Dinding VS saat memasangnya ke TV atau Monitor LCD.
  Gunakan hanya obeng minus untuk memasang Perangkat Tambahan Penyangga Dinding VS
  Penggunaan alat lain dapat menyebabkan pengencangan yang berlebihan pada Perangkat Tambahan Penyangga Dinding VS dan merusak TV atau Monitor LCD.

4 Pasang komponen Pengait untuk Braket Penyangga Dinding. Periksa komponen Pengait dengan melihat bagian "Disertakan dengan SU-WL450" di "Memeriksa komponen" pada halaman 6.

Catatan

• Kencangkan dengan erat komponen Pengait menggunakan sekrup.
• Ketika menggunakan obeng listrik, setel pengaturan torsinya ke sekitar 1,5 N·m {15 kgf·cm}.

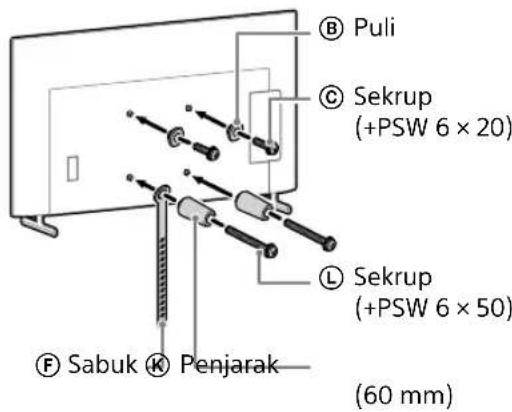

Jika memilih pemasangan standar (2-a):

B Puli C Sekrup (+PSW 6 × 20) L Sekrup (+PSW 6 × 50) F Sabuk K Penjarak (60 mm)

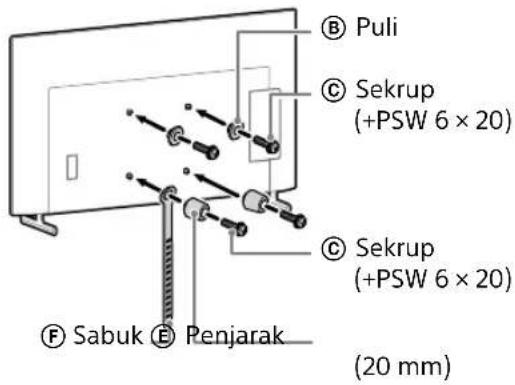

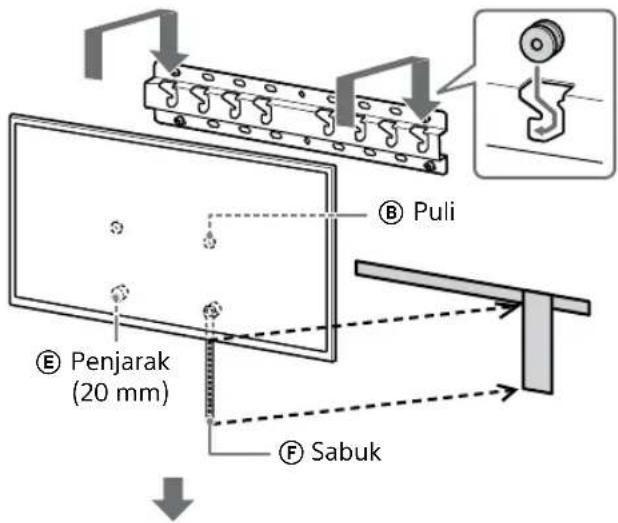

Jika memilih pemasangan ramping (2-b):

B Puli C Sekrup (+PSW 6 × 20) C Sekrup (+PSW 6 × 20) F Sabuk E Penjarak (20 mm)

5 Hubungkan kabel yang diperlukan ke TV atau Monitor LCD.

Pastikan untuk menghubungkan kabel sebelum memasang TV atau Monitor LCD pada dinding. Anda tidak akan dapat menghubungkan kabel setelah TV atau Monitor LCD dipasang.

Catatan

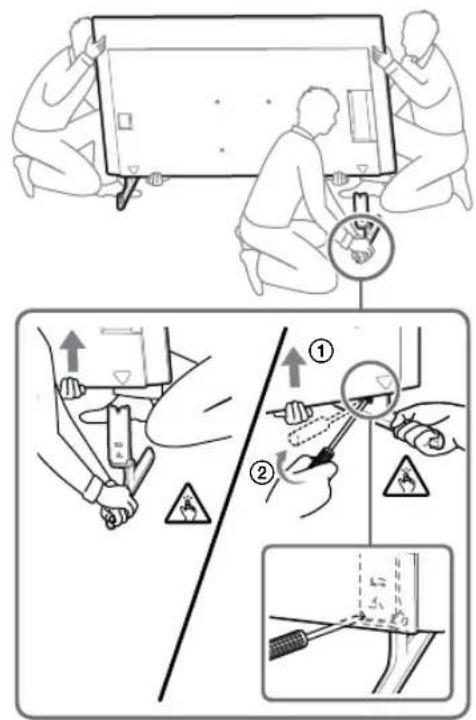

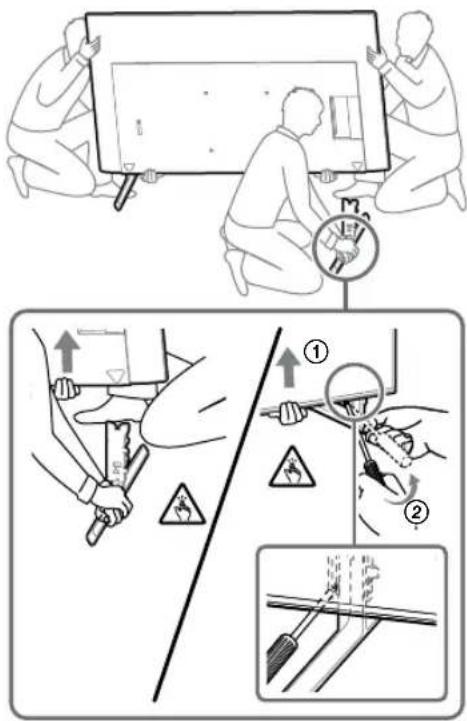

6 Lepaskan Penyangga di Atas Meja dari TV atau Monitor LCD. Ilustrasi berikut adalah contoh pengoperasian.

Kecuali FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Lepaskan sisi Penyangga Di Atas Meja satu per satu. Pegang dengan erat Penyangga Di Atas Meja dengan kedua tangan sementara orang lain mengangkat TV atau Monitor LCD.

- Ulangi langkah sebelumnya dan lepaskan sisi lain Penyangga Di Atas Meja.

Khusus FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL

- Lepaskan sisi Penyangga Di Atas Meja satu per satu. Pegang dengan erat Penyangga Di Atas Meja dengan kedua tangan sementara orang lain mengangkat TV atau Monitor LCD.

- Ulangi langkah sebelumnya dan lepaskan sisi lain Penyangga Di Atas Meja.

Khusus KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Lepaskan sisi Penyangga Di Atas Meja satu per satu. Pegang dengan erat Penyangga Di Atas Meja dengan kedua tangan sementara orang lain mengangkat TV atau Monitor LCD.

- Ulangi langkah sebelumnya dan lepaskan sisi lain Penyangga Di Atas Meja.

- Lepaskan sisi Penyangga Di Atas Meja satu per satu. Pegang dengan erat Penyangga Di Atas Meja dengan kedua tangan sementara orang lain mengangkat TV atau Monitor LCD.

- Ulangi langkah sebelumnya dan lepaskan sisi lain Penyangga Di Atas Meja.

Catatan

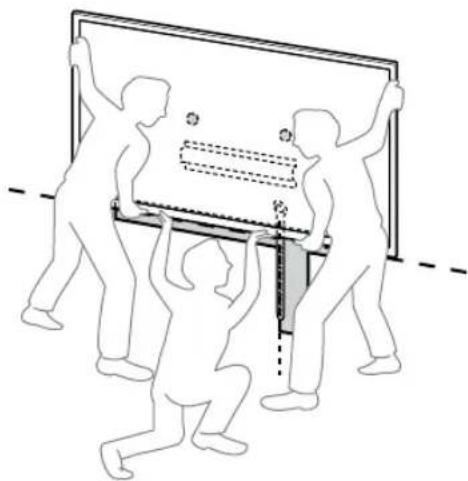

• Diperlukan tiga orang atau lebih untuk melepas Penyangga Di Atas Meja.
• Waspadalah agar tidak menggunakan tenaga yang berlebihan saat melepas Penyangga Di Atas Meja dari TV atau Monitor LCD karena ini dapat membuat TV atau Monitor LCD terjatuh dan menyebabkan cedera pada orang atau kerusakan fisik pada TV atau Monitor LCD.
• Berhati-hatilah saat menangani Penyangga Di Atas Meja untuk mencegah kerusakan pada TV atau Monitor LCD.
• Waspadalah ketika mengangkat TV atau Monitor LCD karena Penyangga Di Atas Meja tidak terpasang, Penyangga Di Atas Meja bisa terjatuh dan menyebabkan luka.
• Berhati-hatilah ketika melepaskan Penyangga Di Atas Meja dari TV atau Monitor LCD untuk mencegahnya terjatuh dan merusak permukaan tempat TV atau Monitor LCD ditempatkan.

Memasang TV atau Monitor LCD pada dinding

Khusus FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

PERINGATAN

- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV atau Monitor LCD 189,3 cm (75 inci) dan lebih besar) untuk mengangkut TV atau Monitor LCD yang besar (kecuali Mesir).

Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV atau Monitor LCD 75 inci (189,3 cm) dan lebih besar) untuk mengangkut TV atau Monitor LCD yang besar (Mesir saja).

1 Angkat TV atau Monitor LCD.

• Untuk lokasi Puli Ⓑ untuk menggantung Alas (20) Ⓐ atau Penyesuai Alas ①, lihat "Lokasi pemasangan Penyesuai Alas ①" pada halaman 21.
• Pastikan bagian belakang TV atau Monitor LCD menyentuh Alas (20) Ⓐ atau Penyesuai Alas Ⓡ ketika memegang TV atau Monitor LCD.

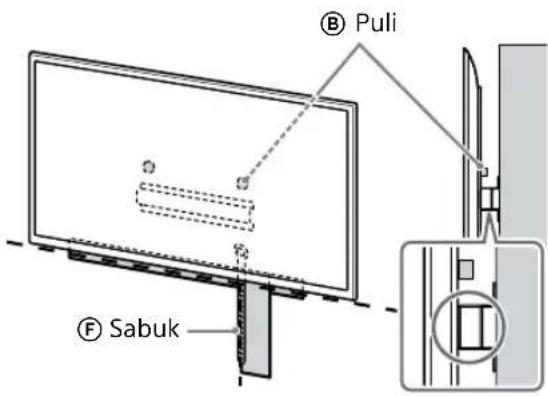

Catatan

• Pegang TV atau Monitor LCD dengan kuat menggunakan kedua tangan, dan pastikan Sabuk (F) dan bagian bawah TV atau Monitor LCD sejajar dengan isolasi kertas.
• Diperlukan tiga orang untuk membawa TV atau Monitor LCD, dan orang yang berada di depan TV atau Monitor LCD akan memimpin yang lain untuk menyesuaikan posisinya.

- Sangat berhati-hatilah ketika memasang TV atau Monitor LCD ke dinding, terutama orang yang menopang TV atau Monitor LCD dari bawah, karena TV atau Monitor LCD bisa jatuh, sehingga menyebabkan cedera yang serius pada tubuh atau bahkan kematian.

B Puli F Sabuk

2 Pasang TV atau Monitor LCD ke atas Alas (20) Ⓐ atau Penyesuai Alas Ⓐ.

• Dengan hati-hati geser TV atau Monitor LCD ke bawah dan gantung Puli Ⓑ yang terpasang ke bagian belakang TV atau Monitor LCD ke Alas (20) Ⓐ atau Penyesuai Alas ①, sambil memastikan bentuk lubang dikonfirmasi.
• Setelah memasang TV atau Monitor LCD di dinding, konfirmasi bahwa Puli Ⓑ terkancing dengan erat ke Alas (20) Ⓐ atau Penyesuai Alas Ⓔ.
• Lepaskan kedua tangan secara perlahan untuk memastikan TV atau Monitor LCD tidak akan jatuh.

- Setelah memasang TV atau Monitor LCD di dinding, lepas isolasi kertas, dll. dari dinding.

Jika memilih pemasangan standar (2-a):

Penjarak (60 mm) Puli Sabuk

Jika memilih pemasangan ramping (2-b):

Penjarak (20 mm) Sabuk Puli B F

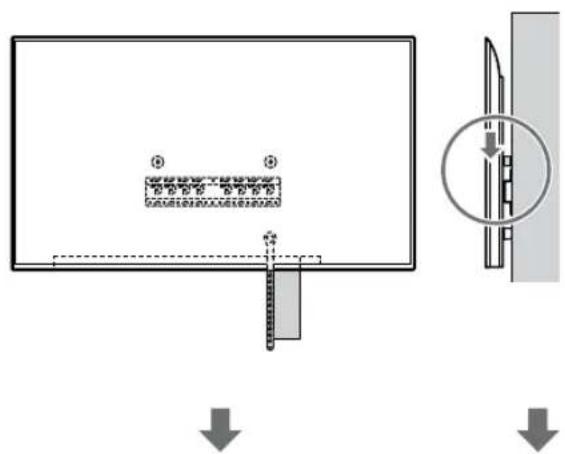

- Ambil Sabuk Ⓕ yang kendur dan lekatkan ke dinding dengan kuat.

2-a2-b ⑤ Sabuk ⑤ Sabuk

- Gunakan sekrup berdiameter 5 mm atau setara (tidak disertakan).

Catatan

- Coba tarik bagian bawah TV atau Monitor LCD sedikit ke arah Anda, untuk memastikan tidak bergerak ke depan. Jika ada gerakan, berarti belum terpasang dengan benar, dan Sabuk Ⓔ harus dikencangkan dengan kuat kembali.

Kecuali FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

PERINGATAN

- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV atau Monitor LCD 189,3 cm (75 inci) dan lebih besar) untuk mengangkut TV atau Monitor LCD yang besar (kecuali Mesir).

Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV atau Monitor LCD 75 inci (189,3 cm) dan lebih besar) untuk mengangkut TV atau Monitor LCD yang besar (Mesir saja).

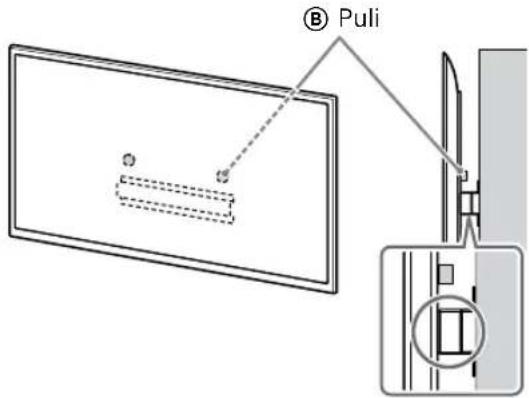

1 Angkat TV atau Monitor LCD.

• Untuk lokasi Puli Ⓑ untuk menggantung Alas (20) Ⓐ atau Penyesuai Alas ①, lihat "Lokasi pemasangan Penyesuai Alas ⑪" pada halaman 21.
• Pastikan bagian belakang TV atau Monitor LCD menyentuh Alas (20) Ⓐ atau Penyesuai Alas Ⓡ ketika memegang TV atau Monitor LCD.

Puli

Catatan

- Pegang TV atau Monitor LCD dengan kuat menggunakan kedua tangan.

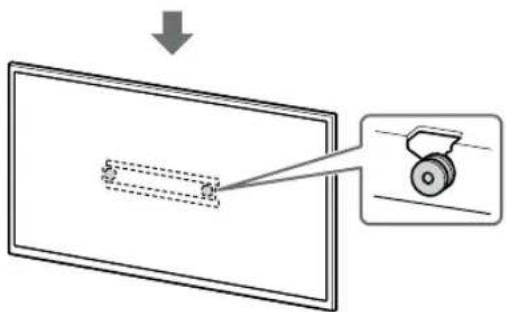

2 Pasang TV atau Monitor LCD ke atas Alas (20) Ⓐ atau Penyesuai Alas Ⓘ.

• Dengan hati-hati geser TV atau Monitor LCD ke bawah dan gantung Puli Ⓑ yang terpasang ke bagian belakang TV atau Monitor LCD ke Alas (20) Ⓐ atau Penyesuai Alas Ⓓ, sambil memastikan bentuk lubang dikonfirmasi.
• Setelah memasang TV atau Monitor LCD di dinding, konfirmasi bahwa Puli Ⓑ terkancing dengan erat ke Alas (20) Ⓐ atau Penyesuai Alas ①.
• Lepaskan kedua tangan secara perlahan untuk memastikan TV atau Monitor LCD tidak akan jatuh.

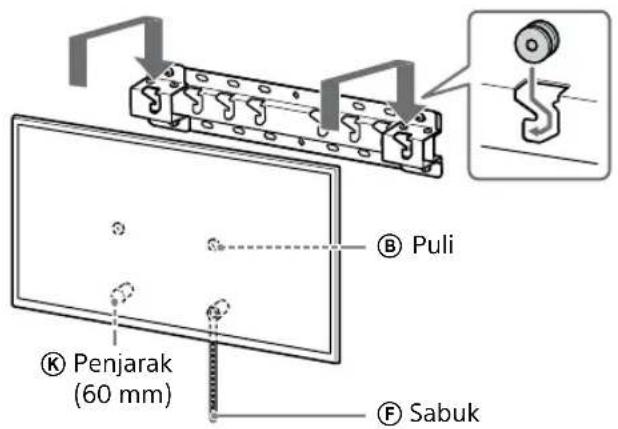

Jika memilih pemasangan standar (2-a):

B Puli K Penjarak (60 mm) F Sabuk

Jika memilih pemasangan ramping (2-b):

Puli Penjarak (20 mm) Sabuk

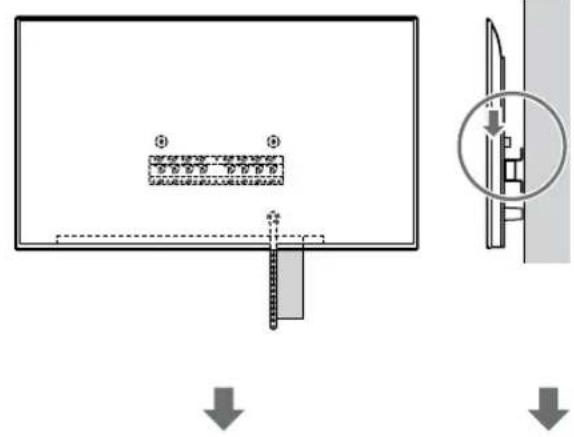

- Ambil Sabuk Ⓕ yang kendur dan lekatkan ke dinding dengan kuat.

2-a2-b ⑤ Sabuk ⑤ Sabuk

- Gunakan sekrup berdiameter 5 mm atau setara (tidak disertakan).

Catatan

- Coba tarik bagian bawah TV atau Monitor LCD sedikit ke arah Anda, untuk memastikan tidak bergerak ke depan. Jika ada gerakan, berarti belum terpasang dengan benar, dan Sabuk (F) harus dikencangkan dengan kuat kembali.

Konfirmasikan selesainya pemasangan

Periksa poin-poin berikut ini.

• Puli Ⓑ tergantung dengan erat ke Alas (20) ① atau Penyesuai Alas ①.
• Kawat dan kabel tidak terpuntir atau terjepit.
• Sabuk Ⓕ kencang dan tidak ada kekenduran.

PERINGATAN

- Penempatan kabel listrik yang tidak benar, dll., dapat menimbulkan kebakaran atau sengatan listrik melalui arus pendek. Pastikan untuk mengonfirmasi selesainya pemasangan demi keselamatan.

Informasi lain

Untuk melepas TV atau Monitor LCD, balik prosedur pemasangan sebelumnya.

- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV atau Monitor LCD 189,3 cm (75 inci) dan lebih besar) untuk mengangkut TV atau Monitor LCD yang besar (kecuali Mesir). Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV atau Monitor LCD 75 inci (189,3 cm) dan lebih besar) untuk mengangkut TV atau Monitor LCD yang besar (Mesir saja).

Spesifikasi

g h1h2f e d c b a

Dimensi: (Perkiraan) [mm]

Rancangan dan spesifikasi ini dapat diubah sewaktu-waktu tanpa pemberitahuan.

Referensi

Pengukuran untuk pemasangan Braket Penyangga Dinding di dinding

Angka di dalam tabel bisa sedikit berbeda tergantung pada pemasangan.

(mm)

Nama Model	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1.899	1.089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1.901	1.090	43	592	138 96
XR-85X90L XRM-85X90L	1.891	1.085	58	607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1.686	969	8	495	137 95
KD-75X85L KM-75X85L	1.671	960	21	508	123 81
KD-75X81BL / 75X80L KM-75X80L	1.675	962	12	493	137 95
XR-75X90L XRM-75X90L	1.668	959	21	508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1.462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1.447	832	85	505	123 81
KD-65X81BL / 65X80L KM-65X80L	1.452	836	76	494	135	93
XR-65X90L XRM-65X90L	1.445	831	85	505	123 81

(mm)

Nama Model	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1.243	721	133	494	135	93
KD-55X85LKM-55X85L	1.228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1.233	713	133	494	135	93
XR-55X90LXRM-55X90L	1.225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1.126	653	63	393	134	92
KD-50X80LKM-50X80L	1.119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Lokasi pemasangan Penyesuai Alas ①

a b c d

Nama Model Lokasi kait
FW-85BZ40L / 85BZ35L / 85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X85L / 75X81BL / 75X80L / 75X78AL / 75X77L / 75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L / 65BZ30LKD-65X85L / 65X85BL / 65X81BL / 65X80L / 65X78AL / 65X77L / 65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Nama Model Lokasi kait
FW-55BZ40L / 55BZ35L / 55BZ30L
KD-55X85L / 55X81BL / 55X80L / 55X78AL / 55X77L / 55X75WL	b
KM-55X85L / 55X80L
XR-55X90L
XRM-55X90L
FW-50BZ30L
KD-50X80L / 50X77L / 50X75WL	c
KM-50X80L
FW-43BZ30L
KD-43X80L / 43X77L / 43X75WL	c
KM-43X80L

Penandaan di dinding untuk lokasi pemasangan TV atau Monitor LCD

A B (1.000) (300) C Titik pusat layar Isolasi kertas

(mm)

Nama Model	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1.899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1.901 472 200 43
XR-85X90L XRM-85X90L	1.891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1.686 375 150 8
KD-75X85L KM-75X85L	1.671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1.675 373 150 12
XR-75X90L XRM-75X90L	1.668 388 150 21

Diimport oleh:

PT SONY INDONESIA

Gedung Wisma GKBI Lt. 23 Suite 2301

Jl. Jend Sudirman No. 28 Tanah Abang, Jakarta Pusat

DKI Jakarta Raya - 10210

https://www.sony.co.id
