BRUGSANVISNING KD-50X80L SONY

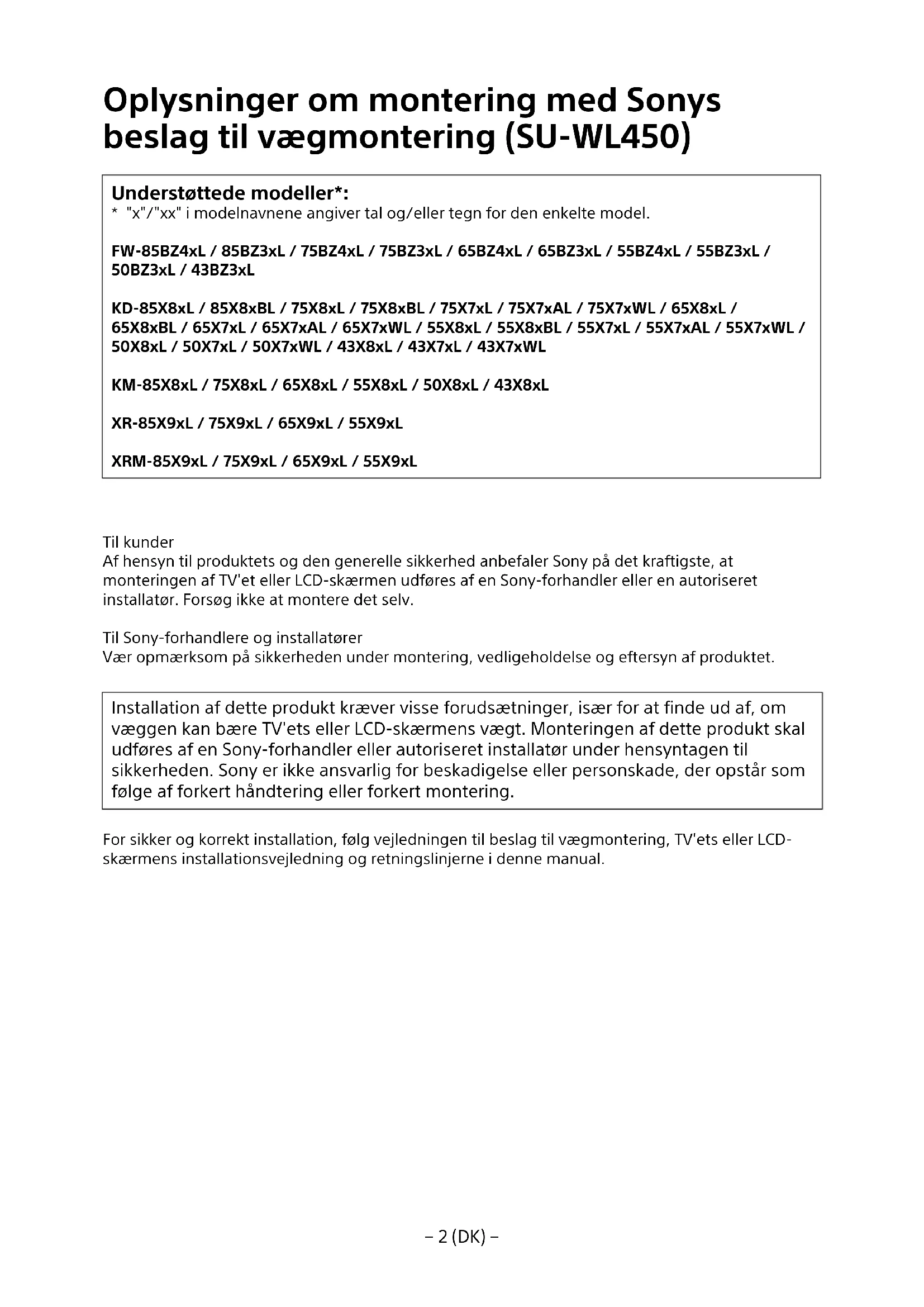

Oplysninger om montering med Sonys beslag til vægmontering (SU-WL450)

Af hensyn til produktets og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af TV'et eller LCD-skærmen udføres af en Sony-forhandler eller en autoriseret installatør. Forsøg ikke at montere det selv.

Vær opmærksom på sikkerheden under montering, vedligeholdelse og eftersyn af produktet.

Installation af dette produkt kræver visse forudsætninger, især for at finde ud af, om væggen kan bære TV'ets eller LCD-skærmens vægt. Monteringen af dette produkt skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som følge af forkert håndtering eller forkert montering.

For sikker og korrekt installation, følg vejledningen til beslag til vægmontering, TV'ets eller LCD-skærmens installationsvejledning og retningslinjerne i denne manual.

Beslag til vægmontering

Om sikkerhed

Tak, fordi du har købt dette produkt.

Til kunder

Vægmontering af TV'et eller LCD-skærmen

ADVARSEL

KRAEVER PROFESSIONEL MONTERING

Dette produkt må kun monteres af en professionel installatør, som er uddannet i at fastlægge styrken af væggen i forhold til TV'ets eller LCD-skærmens vægt. Hvis det ikke fastgøres korrekt under monteringen, kan TV'et eller LCD-skærmen falde ned og forårsage alvorlige kvæstelser. Sony påtager sig intet ansvar for skader eller kvæstelser forårsaget af forkert håndtering eller forkert montering, eller for montering af andet end det specificerede produkt. Dine eventuelle lovsikrede rettigheder påvirkes ikke.

Til Sony-forhandlere

Installation af dette produkt kræver visse forudsætninger. Læs denne betjeningsvejledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Giv denne vejledning til kunden efter monteringen.

Denne betjeningsvejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Det er dit ansvar at læse, forstå og følge alle instruktioner i denne betjeningsvejledning. Undladelse af at gøre dette kan resultere i alvorlige kvæstelser eller tingsskade og kan ugyldigøre garantien. Gem vejledningen til senere brug.

Sonys produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG

Specificerede produkter

Dette beslag til vægmontering er udviklet til kun at bruges sammen med de produktspecificerede TV'er eller LCD-skærme. For TV'er eller LCD-skærme skal du læse deres referencevejledning for at finde ud af, om du kan bruge beslaget til vægmontering.

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned.

Monteringen skal udføres af en autoriseret installatør. Børn må ikke være i nærheden under monteringen.

Hvis beslaget til vægmontering eller TV'et eller LCD-skærmen ikke monteres korrekt, kan der ske følgende ulykker. Lad en autoriseret installatør udføre monteringen.

• TV'et eller LCD-skærmen kan falde ned og forårsage alvorlige skader, f.eks. blå mærker eller brud.
• Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke står vinkelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kunne holde en vægt på mindst fire gange TV'ets eller LCD-skærmens vægt. (Flere oplysninger om TV'ets eller LCD-skærmens vægt findes i referencevejledningen).
• Hvis monteringen af beslaget til vægmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning eller afmontering af TV'et eller LCD-skærmen skal udføres af en autoriseret installatør.

Hvis TV'et eller LCD-skærmen flyttes eller afmonteres af ikke-autoriserede personer, kan det falde ned og forårsage personskade eller materiel skade. Der er behov for to eller flere personer (tre personer eller flere til et TV eller en LCD-skærm på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV eller en stor LCD-skærm (undtagen Egypten). Der er behov for to eller flere personer (tre personer eller flere til et TV eller en LCD-skærm på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV eller en stor LCD-skærm (kun Egypten).

Du må ikke fjerne skruer osv., när TV'et eller LCD-skærmen er monteret.

Hvis du gør dette, kan TV'et eller LCD-skærmen falde ned og forårsage personskade eller materiel skade.

Foretag ikke ændringer på beslaget til vægmontering.

Hvis du gør det, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade.

Monter ikke andet udstyr end det specificerede produkt.

Dette beslag til vægmontering er udviklet til kun at bruges sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned eller gå i stykker og forårsage personskade eller materiel skade.

Monter ikke nogen anden belastning end TV'et eller LCD-skærmen på beslaget til vægmontering. Ryst ikke TV'et eller LCD-skærmen mod venstre/højre, op/ned.

Hvis du gør dette, kan TV'et eller LCD-skærmen falde ned og forårsage personskade eller materiel skade.

Du må ikke læne dig ind over TV'et eller LCD-skærmen eller hænge i det.

Du må ikke læne dig ind over TV'et eller LCD-skærmen eller hænge i det, da det kan falde ned og forårsage alvorlig personskade.

FORSIGTIG

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

- Sørg for at opbevare de ikke-anvendte dele på et sikkert sted til fremtidig brug. Hold dem på afstand af børn.

Håndter produktet forsigtigt under rengøring og vedligeholdelse.

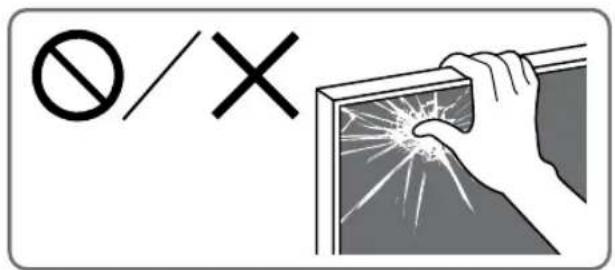

Du må ikke trykke hårdt ind på forsiden af TV'et eller LCD-skærmen. Hvis du gør dette, kan TV'et eller LCD-skærmen falde ned og forårsage personskade eller materiel skade.

Sikkerhedsforanstaltninger

• Hvis du bruger TV'et eller LCD-skærmen monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over TV'et eller LCD-skærmen blive misfarvet, eller tapetet kan løsne sig, afhængigt af det materiale, væggen er lavet af.
• Hvis beslaget til vægmontering fjernes efter montering på væggen, bliver skruehullerne tilbage.
• Du må ikke bruge beslaget til vægmontering på et sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Følgende anvisninger er kun til Sony-forhandlere. Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.

Monter ikke beslaget til vægmontering på flader, hvor TV'ets eller LCD-skærmens hjørner eller sider stikker frem.

Monter ikke beslaget til vægmontering på flader, f.eks. en søjle, hvor TV'ets eller LCD-skærmens hjørner eller sider stikker frem. Hvis en person eller genstand støder imod TV'ets eller LCD-skærmens fremspringende hjørne eller side, kan det medføre personskade eller materiel skade.

Du må ikke montere TV'et eller LCD-skærmen over eller under et klimaanlæg.

Hvis TV'et eller LCD-skærmen gennem længere tid udsættes for vanddryp eller luft fra et klimaanlæg, kan det medføre brand, elektrisk stød eller beskadigelse af TV'et eller LCD-skærmen.

Sørg for at montere beslaget til vægmontering sikkert på væggen ved at følge instruktionerne i denne betjeningsvejledning.

Hvis nogle af skruerne er løse eller falder ud, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade. Sørg for at bruge skruer, der egner sig til det materiale, væggen er lavet af, og monter enheden sikkert ved at bruge mindst fire skruer med en diameter på 8 mm (eller tilsvarende).

Sørg for at bruge de medfølgende skruer og tilhørende dele korrekt, og følg anvisningerne i denne betjeningsvejledning. Hvis du bruger andre dele, kan TV'et eller LCD-skærmen falde ned og forårsage personskade, eller TV'et eller LCD-skærmen kan blive beskadiget.

Sørg for at samle beslaget korrekt ved at følge den procedure, der er forklaret i denne betjeningsvejledning.

Hvis nogle af skruerne er løse eller falder ud, kan TV'et eller LCD-skærmen falde ned og forårsage personskade, eller TV'et eller LCD-skærmen kan blive beskadiget.

Sørg for at stramme skruerne tilstrækkeligt på den angivne position.

Hvis du ikke gør dette, kan TV'et eller LCD-skærmen falde ned og forårsage personskade, eller TV'et eller LCD-skærmen kan blive beskadiget.

Sørg for, at TV'et eller LCD-skærmen ikke udsættes for stødpåvirkninger under monteringen.

Hvis TV'et eller LCD-skærmen udsættes for stødpåvirkninger, kan det falde ned og gå i stykker. Dette kan forårsage personskade.

Sørg for at montere TV'et eller LCD-skærmen på en væg, der er plan og vinkelret på gulvet.

Hvis du ikke gør dette, kan TV'et eller LCD-skærmen falde ned og forårsage personskade.

Sørg for at sikre kablerne forsvarligt efter korrekt montering af TV'et eller LCD-skærmen.

Hvis mennesker eller genstande bliver viklet ind i kablerne, kan det forårsage personskade eller beskadigelse af TV'et eller LCD-skærmen.

Du må ikke lade strømkablet eller tilslutningskablet blive klemt.

Hvis strømkablet eller tilslutningskablet er klemt mellem enheden og væggen eller bøjes eller snos, kan ledningstrådene blive blotlagt og forårsage kortslutning eller strømafbrydelse. Dette kan medføre brand eller elektrisk stød.

De skruer, der skal bruges til at fastgøre beslaget til vægmontering, medfølger ikke.

Brug skruer, der egner sig til det materiale, væggen er lavet af, når beslaget til vægmontering monteres.

Før du går i gang

- Illustrationer af TV'et eller LCD-skærmen, der vises i denne brugervejledning, er eksempler, som anvendes til at give tydelige forklaringer på funktionerne. Af denne grund kan illustrationerne synes forskellige fra dit faktiske TV eller din faktiske LCD-skærm.

Hvad er din væg lavet af?

Undersøg først typen af væggen, hvor TV'et eller LCD-skærmen skal monteres.

Gipsvæg med stivere

Sikkerhedsforanstaltninger

• Maksimal tykkelse af gipsvæg: 16 mm.
• Kontroller, at de indvendige stivere måler mindst 51 mm × 102 mm i almindeligt mål eller 38 mm × 89 mm nominelt.

Massiv beton eller betonelementer

Sikkerhedsforanstaltninger

• Monter beslaget til vægmontering direkte på den massive betonvæg.
• Kontroller, at tykkelsen af den massive betonvæg er mindst 203 mm.
• Kontroller, at størrelsen på hvert betonelement er mindst 203 mm × 203 mm × 406 mm.

Kontrol af dele

Følger med SU-WL450

- Kontroller, at alle dele forefindes.

A Base (20) (×1)	B Trisse (×2)	C Skrue (+PSW 6 × 20)(×4)	E Afstandsstykke(20 mm) (×2)
F Bælte (×1)	I Baseadapter (×2)	J Skrue (+PSW 4 × 10)(×8)[WST6]	K Afstandsstykke(60 mm) (×2)
L Skrue (+PSW 6 × 50)(×2)[BX46]

Følger med TV'et eller LCD-skærmen

Tilslutning til vægmontering VS

(×4)*

* Kun for begrænsede regioner/lande/modeller.

• Sørg for at have TV'ets eller LCD-skærmens referencevejledning og installationsvejledningen klar inden installation.
• Bekræft TV'ets eller LCD-skærmens installationsposition.
• Klargør mindst fire skruer med en diameter på 8 mm og en skrue på 5 mm eller tilsvarende (medfølger ikke). Vælg skruer, der passer til væggens materiale.
• Klargør følgende værktøjer:

*1		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Kun for gipsvæg med stivere

*2 Kun for massiv beton eller betonelementer
*3 Afhængig af modeller
*4 Kun for TV eller LCD-skærm på 189,3 cm (75 tommer) og derover (undtagen Egypten) Kun for TV eller LCD-skærm på 75 tommer (189,3 cm) og derover (kun Egypten)

Montering af beslaget til vægmontering på væggen

1 Find TV'ets eller LCD-skærmens placering.

Sørg for, at der er nok plads til TV'et eller LCD-skærmen på væggen, og at væggen kan bære en vægt på mindst fire gange TV'ets eller LCD-skærmens vægt. Flere oplysninger om TV'ets eller LCD-skærmens vægt findes i referencevejledningen.

Bemærk

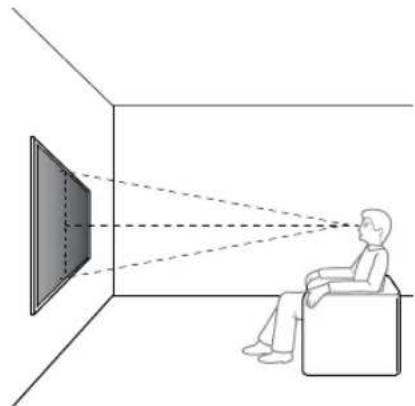

• Når dit TV eller din LCD-skærm er monteret på en væg, vipper TV'ets eller LCD-skærmens øverste del lidt fremad.
• Vi anbefaler, at du kontrollerer placeringen af TV'et eller LCD-skærmen i de omgivelser, det/den skal anvendes i.

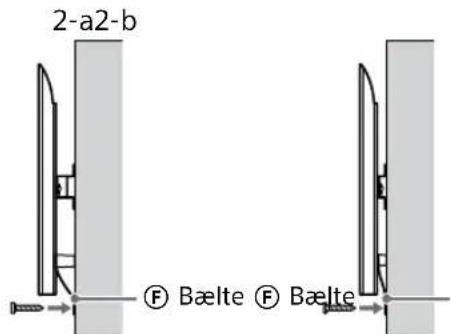

2 Vælg vægmonteringsstil som vist nedenfor.

2-a: Standardmontering

2-b: Smal-montering

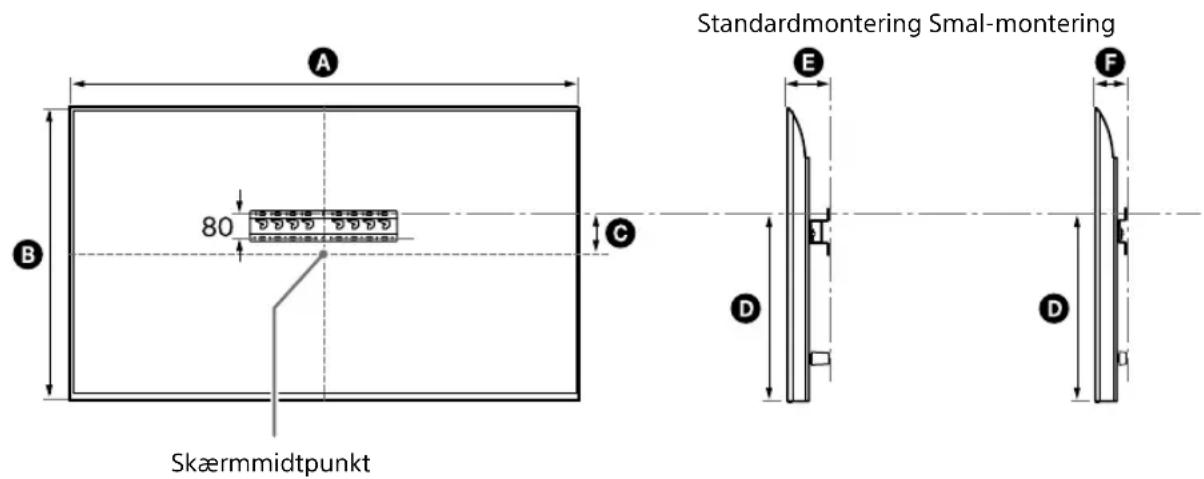

- Se "Måling til montering af beslag til vægmontering på væggen" på side 19.

ADVARSEL

- Når 2-b vælges, begrænses adgangen til stikket bagpå.

2-a2-b

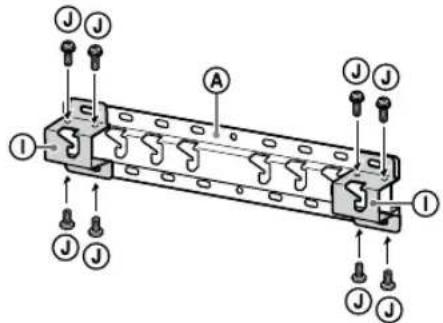

3 Hvis der er valgt standardmontering (2-a):

Tilpas baseadapter ① med en skrue (+PSW 4 × 10) Ⓙ til base (20) Ⓐ.

- Se "Monteringssted for baseadapter ①" på side 21.

Hvis der er valgt smal- montering (2-b):

Spring dette trin over.

4 Bestem positionerne for skruerne til montering af base (20) Ⓐ.

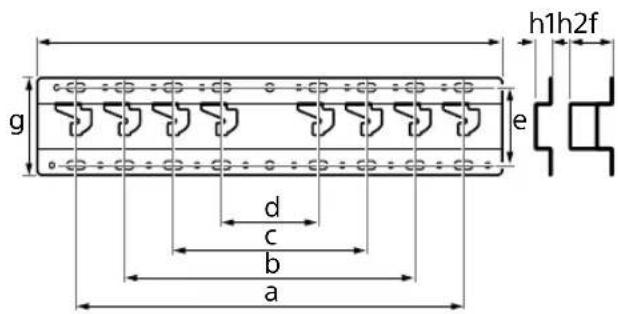

• Se "Specifikationer" på side 18.

ADVARSEL

• Kontroller bæreevnen for den væg, som TV'et eller LCD-skærmen skal hænges op på. Du kan eventuelt forstærke væggen.
• Væggen, som TV'et eller LCD-skærmen skal monteres på, skal som minimum kunne klare en belastning på fire gange TV'ets eller LCD-skærmens vægt. (Flere oplysninger om TV'ets eller LCD-skærmens vægt findes i referencevejledningen).

Hvis der er valgt standardmontering (2-a):

Anvend baseadapterens ① hulpositioner.

5 Forbor huller på mærkerne.

Sørg for, at stedet på væggen til boring af huller er stærkt nok til at bære en vægt, der er mindst fire gange så stor som TV'ets eller LCD-skærmens.

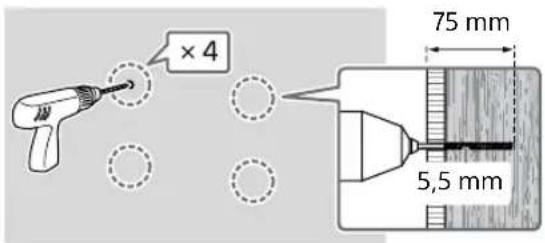

Boring i gipsvæg med stivere:

×4 75 mm 5,5 mm

Bemærk

- Forboringen skal udføres i en dybde af 75 mm med et 5,5 mm bor.

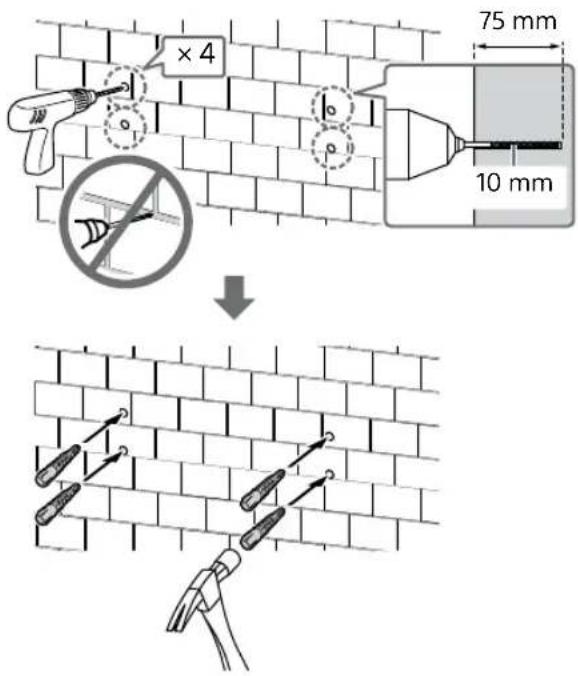

Boring i massiv beton eller betonelementer:

×4 75 mm 10 mm

6 Monter basen (20) Ⓐ på væggen med egnede skruer (medfølger ikke).

Bemærk

• Brug mindst fire skruer med en diameter på 8 mm eller tilsvarende (medfølger ikke).
• Brug et vaterpas til at kontrollere, om basen (20) Ⓐ er i vater.

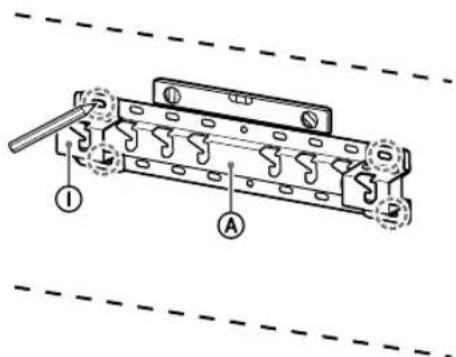

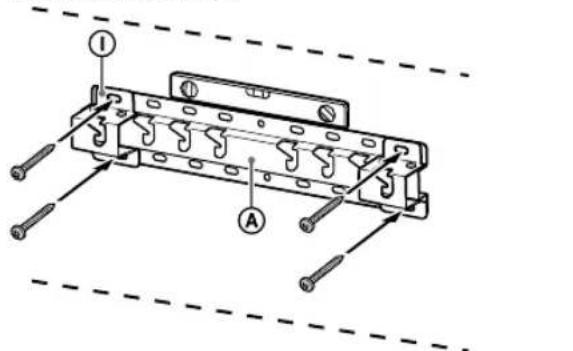

Hvis der er valgt standardmontering (2-a): Sæt fire skruer i hullerne på baseadapter ① med base (20) Ⓐ.

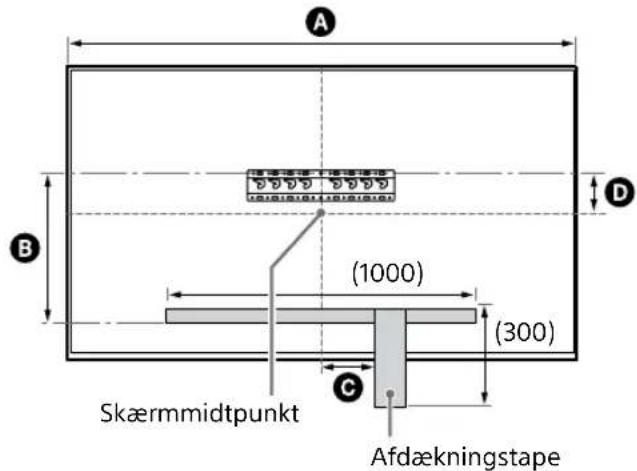

Markér installationsstedet på væggen.

Brug afdækningstape osv. (medfølger ikke) til at markere TV'ets eller LCD-skærmens placering i nærheden af basen (20) Ⓐ eller baseadapteren ①.

- Se "Vægmarkering for installationssted for TV'et eller LCD-skærmen" på side 22.

Undtaget FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

Spring dette trin over.

Gør klar til montering af TV'et eller LCD-skærmen

Bemærk

- Sørg for at opbevare de fjernede skruer og dele, der ikke anvendes, på et sikkert sted – utilgængeligt for børn.

∅/X

Vægmontering af TV'et eller LCD-skærmen fra Carton\*

* Kun for begrænsede regioner/lande/modeller.

Kun FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

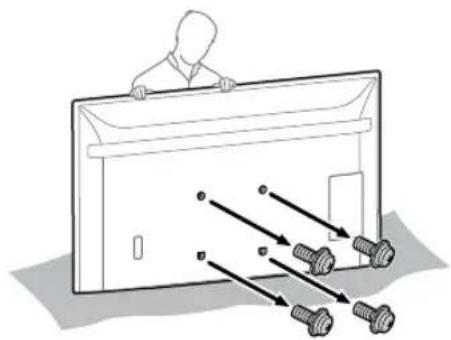

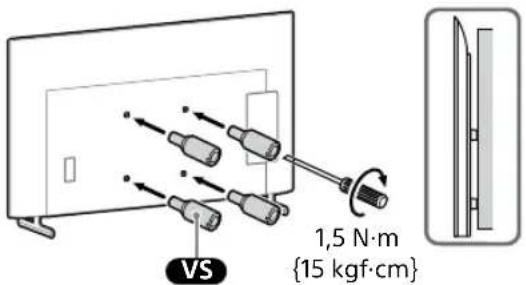

1 Fjern skruerne fra bagsiden af TV'et eller LCD-skærmen.

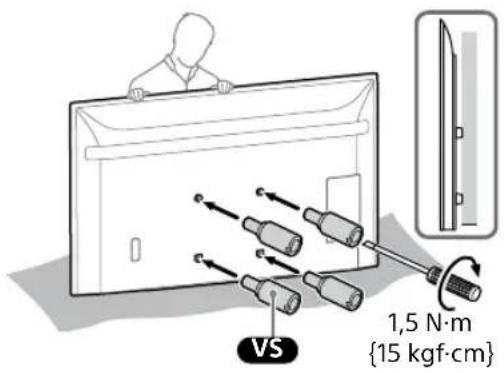

2 Forbind tilslutningen til vægmontering VS (følger med TV'et eller LCD-skærmen) til bagsiden af TV'et eller LCD-skærmen (for at gøre det parallel med muren).

1,5 N·m {15 kgf·cm}

Bemærk

- Sørg for at fæstne tilslutningen til vægmontering VS, ved tilslutning til TV'et eller LCD-skærmen. Brug kun en flad skruetrækker, til at installere tilslutningen til vægmontering VS. Brug af andet værktøj, kan medføre for hård stramning af tilslutning til vægmontering VS og skade TV'et eller LCD-skærmen.

- Fastgør monteringsdelene med skruer. - Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.

Hvis der er valgt standardmontering (2-a):

B Trisse C Skrue (+PSW 6 × 20) L Skrue (+PSW 6 × 50) K Afstandsstykke (60 mm) F Bælte

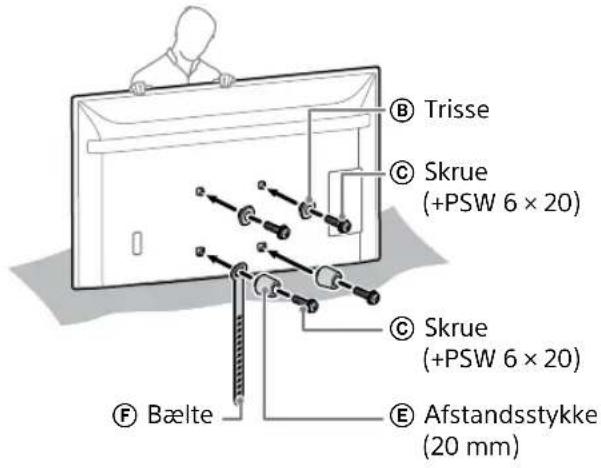

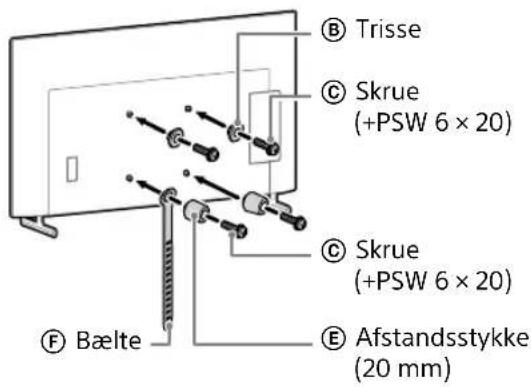

Hvis der er valgt smal-montering (2-b):

B Trisse C Skrue (+PSW 6 × 20) C Skrue (+PSW 6 × 20) E Afstandsstykke (20 mm) F Bælte

4 Slut de nødvendige kabler til TV'et eller LCD-skærmen.

Sørg for at tilslutte kablerne før montering af TV'et eller LCD-skærmen på væggen. Du kan ikke tilslutte kablerne, når TV'et eller LCD-skærmen er monteret.

Bemærk

• Lad en autoriseret person trække kablerne i væggen.
• Saml forbindelseskablerne i et bundt for at undgå at træde på dem inden vægmontering.

Vægmontering af TV'et eller LCD-skærmen fra bordpladen\*

* Kun for begrænsede regioner/lande/modeller.

1 Montér foden for at få TV'et eller LCD-skærmen til at stå op.

- Se installationsvejledningen til dit TV eller din LCD-skærm.

2 Fjern skruerne fra bagsiden af TV'et eller LCD-skærmen.

3 Forbind tilslutningen til vægmontering VS (følger med TV'et eller LCD-skærmen) til bagsiden af TV'et eller LCD-skærmen (for at gøre det parallel med muren).

VS 1,5 N·m {15 kgf·cm}

Bemærk

- Sørg for at fæstne tilslutningen til vægmontering VS, ved tilslutning til TV'et eller LCD-skærmen. Brug kun en flad skruetrækker, til at installere tilslutningen til vægmontering VS. Brug af andet værktøj, kan medføre for hård stramning af tilslutning til vægmontering VS og skade TV'et eller LCD-skærmen.

• Fastgør monteringsdelene med skruer.
• Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.

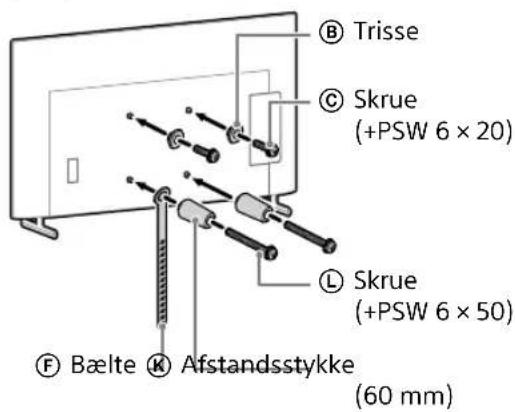

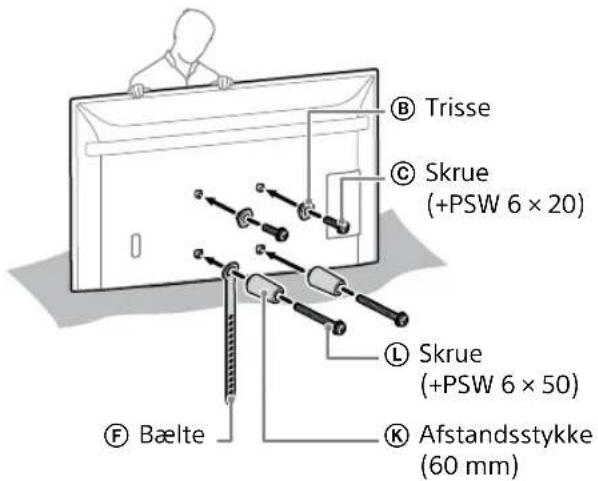

Hvis der er valgt standardmontering (2-a):

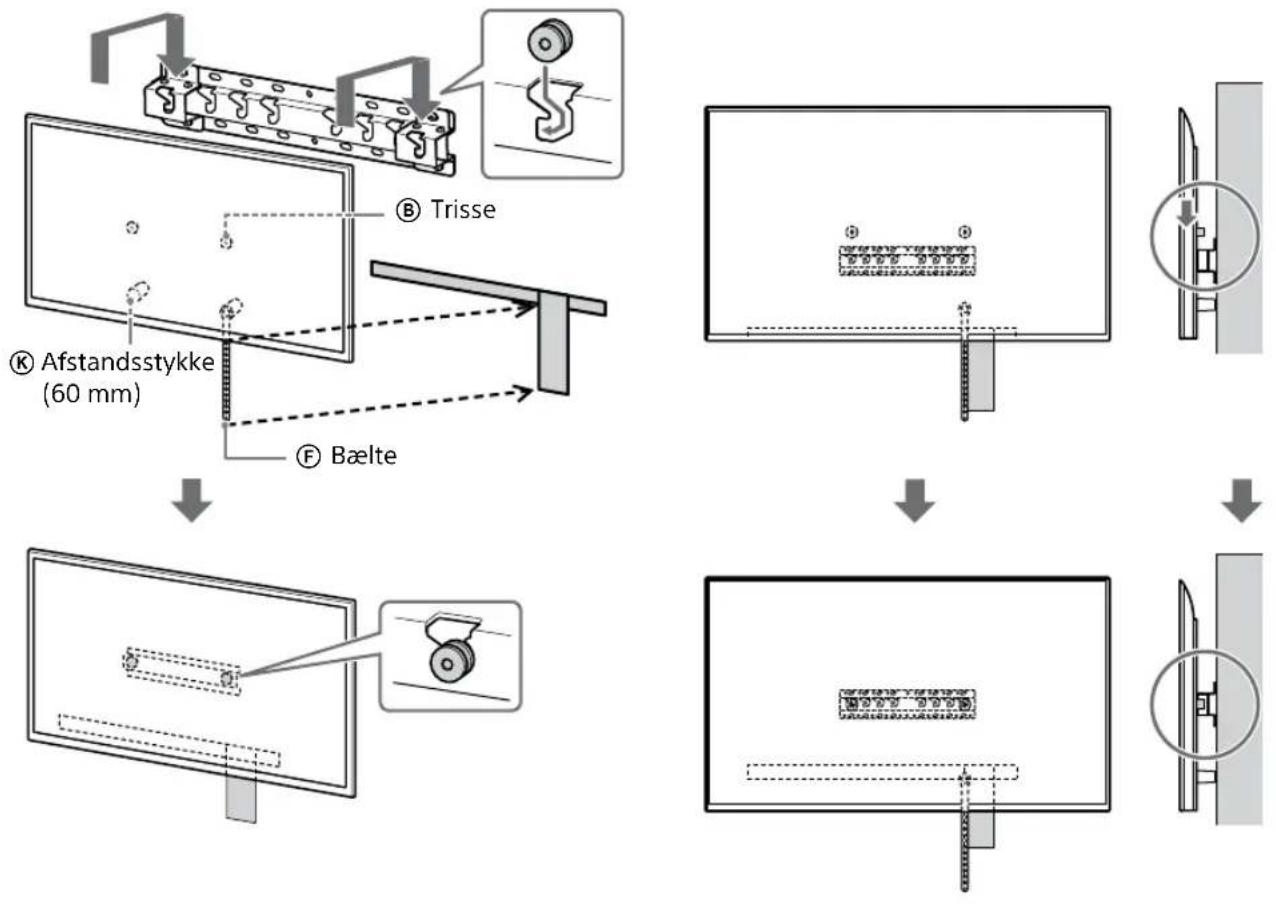

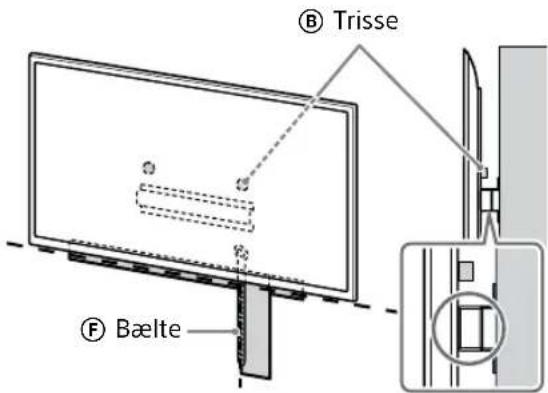

B Trisse C Skrue (+PSW 6 × 20) L Skrue (+PSW 6 × 50) F Bælte K Afstandsstykke (60 mm)

Hvis der er valgt smal-montering (2-b):

B Trisse C Skrue (+PSW 6 × 20) C Skrue (+PSW 6 × 20) E Afstandsstykke (20 mm) F Bælte

5 Slut de nødvendige kabler til TV'et eller LCD-skærmen.

Sørg for at tilslutte kablerne før montering af TV'et eller LCD-skærmen på væggen. Du kan ikke tilslutte kablerne, når TV'et eller LCD-skærmen er monteret.

Bemærk

• Lad en autoriseret person trække kablerne i væggen.
• Saml forbindelseskablerne i et bundt for at undgå at træde på dem inden vægmontering.

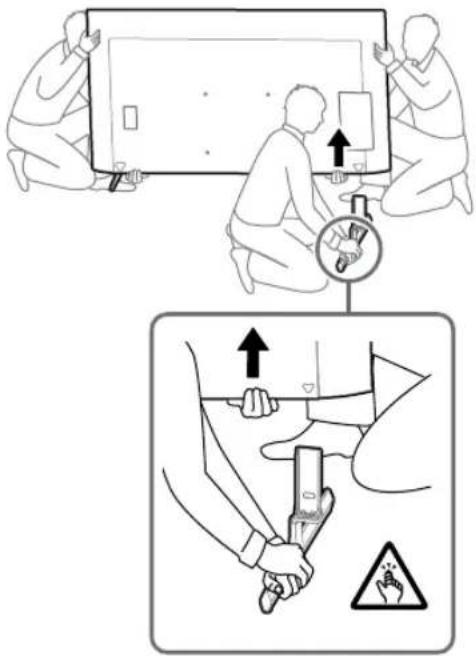

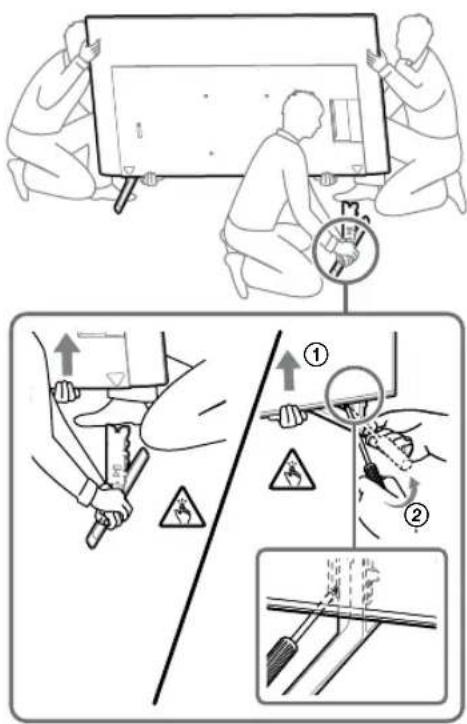

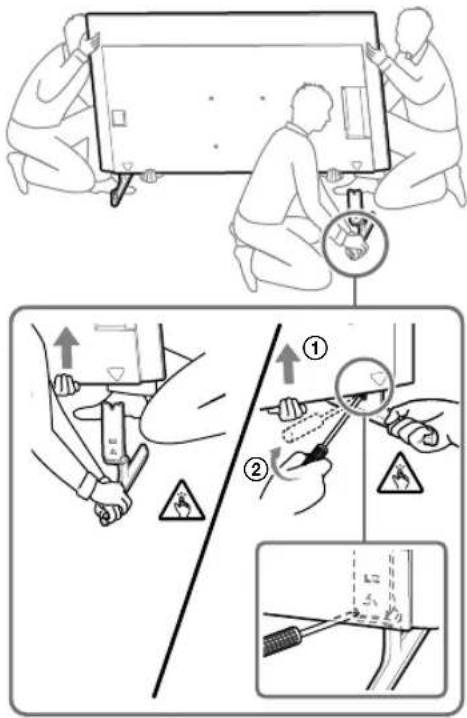

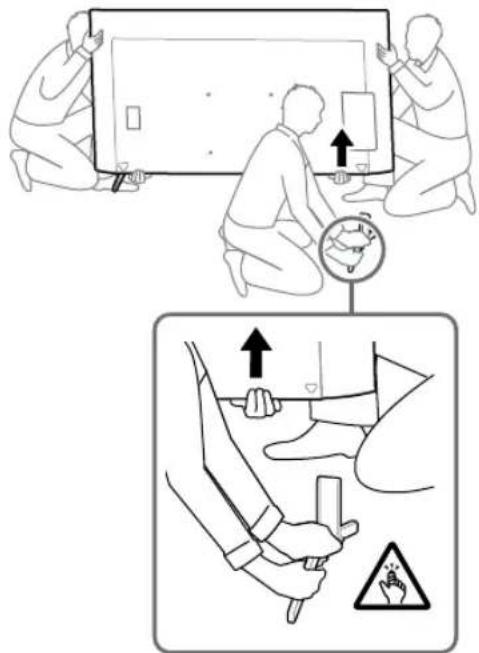

6 Afmonter TV'ets eller LCD-skærmens fod.

Følgende illustration er et eksempel på betjeningen.

Undtaget FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Fjern én side af foden af gangen. Hold godt fast på foden med begge hænder, mens de andre personer løfter TV'et eller LCD-skærmen op.

- Gentag foregående trin og fjern den anden side af foden.

Kun FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL • Fjern én side af foden af gangen. Hold godt fast på foden med begge hænder, mens de andre personer løfter TV'et eller LCD-skærmen op.

- Gentag foregående trin og fjern den anden side af foden.

Kun KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Fjern én side af foden af gangen. Hold godt fast på foden med begge hænder, mens de andre personer løfter TV'et eller LCD-skærmen op.

- Gentag foregående trin og fjern den anden side af foden.

- Fjern én side af foden af gangen. Hold godt fast på foden med begge hænder, mens de andre personer løfter TV'et eller LCD-skærmen op.

- Gentag foregående trin og fjern den anden side af foden.

Bemærk

• Der kræves tre eller flere personer til at afmontere foden.
• Vær forsigtig og brug ikke unødig kraft ved afmontering af foden fra TV'et eller LCD-skærmen da det kan forårsage at TV'et eller LCD-skærmen falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade på TV'et eller LCD-skærmen.
• Vær forsigtig ved håndtering af foden for at undgå at beskadige TV'et eller LCD-skærmen.
• Vær forsigtig når du løfter TV'et eller LCD-skærmen, når foden er afmonteret, da foden kan vælte og forårsage personskade.
• Vær forsigtig, når du fjerner foden fra TV'et eller LCD-skærmen for at forhindre, at TV'et eller LCD-skærmen vælter og beskadiger overfladen, som det/den er placeret på.

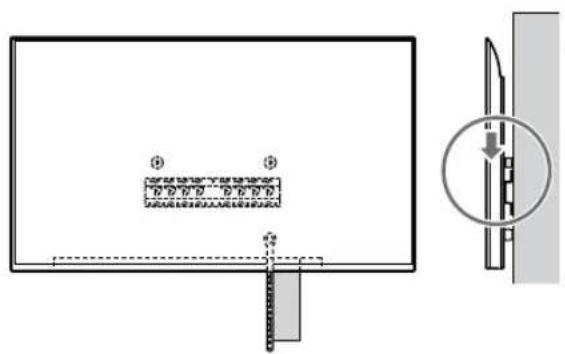

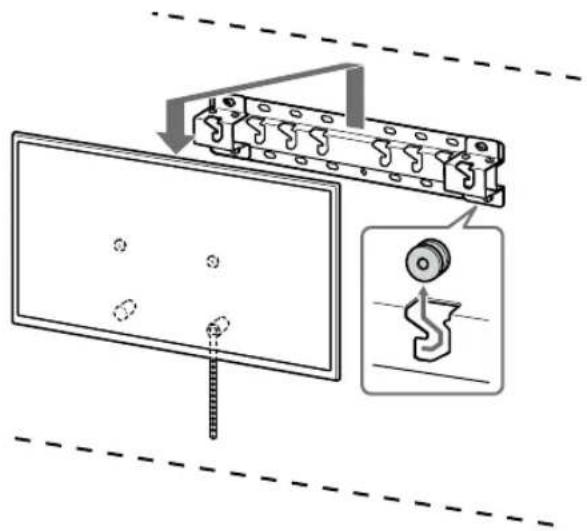

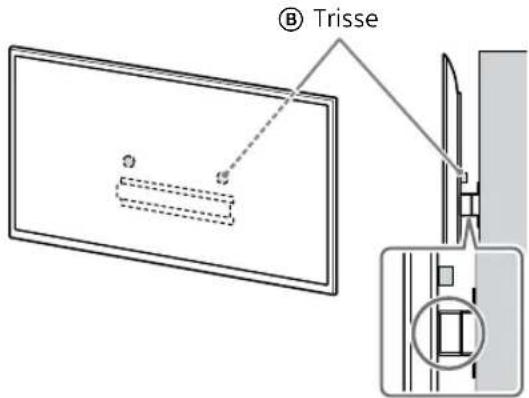

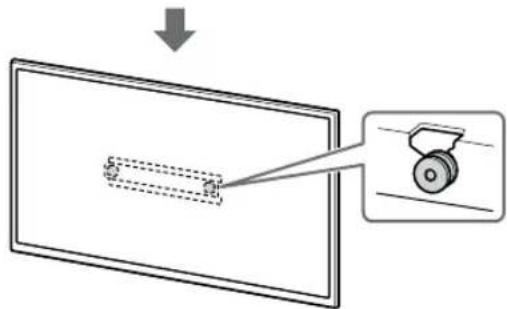

Vægmontering af TV'et eller LCD-skærmen

Kun FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

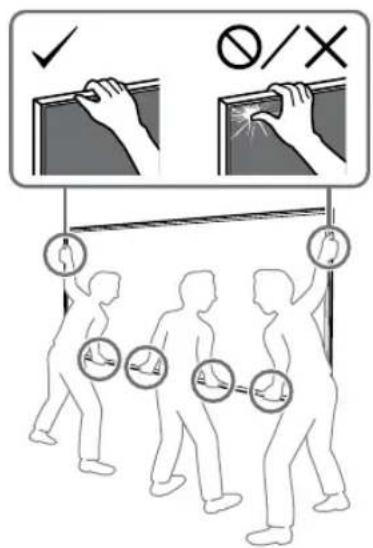

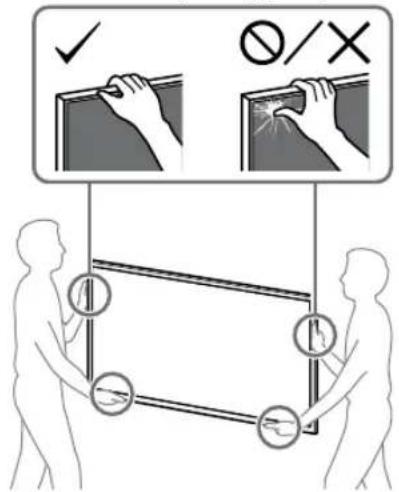

ADVARSEL

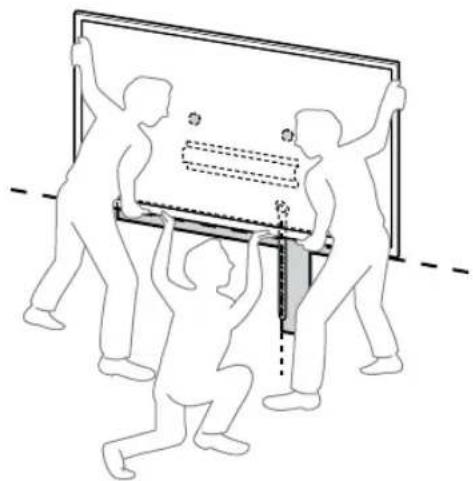

- Der er behov for to eller flere personer (tre personer eller flere til et TV eller en LCD-skærm på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV eller en stor LCD-skærm (undtagen Egypten). Der er behov for to eller flere personer (tre personer eller flere til et TV eller en LCD-skærm på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV eller en stor LCD-skærm (kun Egypten).

1 Løft TV'et eller LCD-skærmen.

• For placering af trisserne Ⓑ, der skal hænges på basen (20) Ⓐ eller baseadapteren Ⓘ, se "Monteringssted for baseadapter Ⓔ" på side 21.
• Sørg for, at bagsiden af TV'et eller LCD-skærmen berører basen (20) Ⓐ eller baseadapteren ①, når du holder TV'et eller LCD-skærmen.

Bemærk

• Hold TV'et eller LCD-skærmen sikkert med begge hænder og sørg for, at bæltet Ⓕ og bunden af TV'et eller LCD-skærmen er i overensstemmelse med afdækningstapen.
• Vær tre personer til at bære TV'et eller LCD-skærmen, og den person, der er foran TV'et eller LCD-skærmen, fører de andre til at justere placeringen.

- Vær meget forsigtig, når TV'et eller LCD-skærmen installeres på væggen, især for den person, der støtter TV'et eller LCD-skærmen nedenunder; TV'et eller LCD-skærmen kan falde og forårsage alvorlig kropsskade eller endda dødsfald.

B Trisse F Bælte

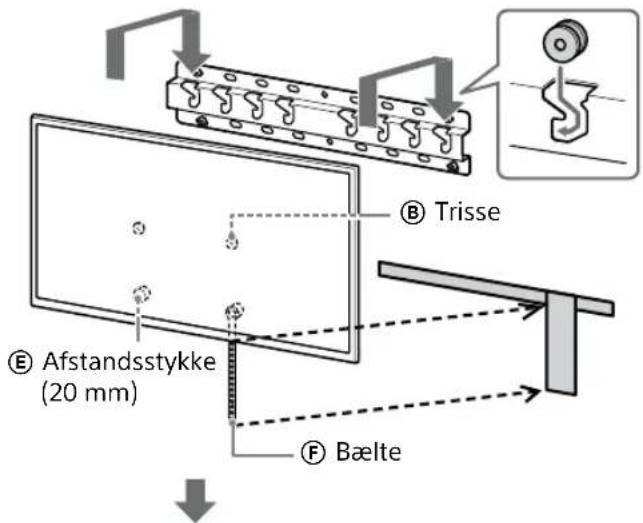

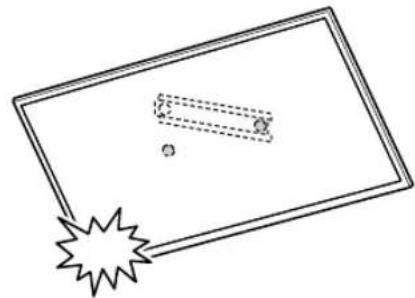

2 Installer TV'et eller LCD-skærmen på basen (20) Ⓐ eller baseadapteren Ⓘ.

• Lad forsigtigt TV'et eller LCD-skærmen glide ned og hæng trisserne Ⓑ, som er fastgjort bag på TV'et eller LCD-skærmen, til basen (20) Ⓐ eller baseadapteren Ⓘ, og bemærk hullernes form.

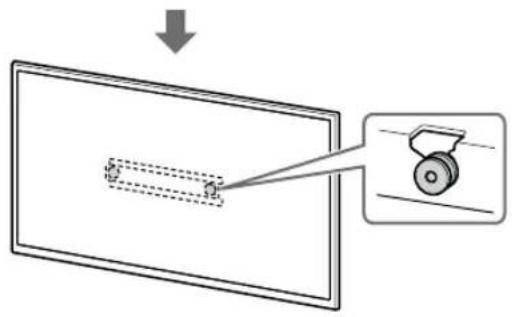

• Efter montering af TV'et eller LCD-skærmen på væggen kontrolleres, at trisserne Ⓑ er fastgjort korrekt i basen (20) Ⓐ eller i baseadapteren Ⓘ.
• Slip begge hænder langsomt for at sikre, at TV'et eller LCD-skærmen ikke falder.

- Når du har installeret TV'et eller LCD-skærmen på væggen, skal du fjerne afdækningstapen osv. fra væggen.

Hvis der er valgt standardmontering (2-a):

Hvis der er valgt smal-montering (2-b):

B Trisse E Afstandsstykke (20 mm) F Bælte

3 Sådan forhindres, at TV'ets eller LCD-skærmens bund flytter sig.

- Fastgør bæltet Ⓕ ordentligt til væggen.

2-a2-b ⑤ Bælte ⑤ Bælte

- Brug en skrue med en diameter på 5 mm eller tilsvarende (medfølger ikke).

Bemærk

- Prøv forsigtigt at trække TV'ets eller LCD-skærmens bund mod dig selv for at sikre dig, at det ikke kan flyttes fremad. Hvis bunden kan flyttes, er den ikke fastgjort korrekt, og bæltet Ⓕ skal sikres ordentligt igen.

Undtaget FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

ADVARSEL

- Der er behov for to eller flere personer (tre personer eller flere til et TV eller en LCD-skærm på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV eller en stor LCD-skærm (undtagen Egypten). Der er behov for to eller flere personer (tre personer eller flere til et TV eller en LCD-skærm på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV eller en stor LCD-skærm (kun Egypten).

1 Løft TV'et eller LCD-skærmen.

• For placering af trisserne Ⓑ, der skal hænges på basen (20) Ⓐ eller baseadapteren Ⓘ, se "Monteringssted for baseadapter ①" på side 21.
• Sørg for, at bagsiden af TV'et eller LCD-skærmen berører basen (20) Ⓐ eller baseadapteren ①, når du holder TV'et eller LCD-skærmen.

B Trisse

Bemærk

- Hold TV'et eller LCD-skærmen fast med begge hænder.

2 Installer TV'et eller LCD-skærmen på basen (20) Ⓐ eller baseadapteren Ⓘ.

• Lad forsigtigt TV'et eller LCD-skærmen glide ned og hæng trisserne Ⓑ, som er fastgjort bag på TV'et eller LCD-skærmen, til basen (20) Ⓐ eller baseadapteren Ⓘ, og bemærk hullernes form.
• Efter montering af TV'et eller LCD-skærmen på væggen kontrolleres, at trisserne Ⓑ er fastgjort korrekt i basen (20) Ⓐ eller i baseadapteren Ⓘ.
• Slip begge hænder langsomt for at sikre, at TV'et eller LCD-skærmen ikke falder.

B Trisse K Afstandsstykke (60 mm) F Bælte

B Trisse E Afstandsstykke (20 mm) F Bælte

3 Sådan forhindres, at TV'ets eller LCD-skærmens bund flytter sig.

- Fastgør bæltet Ⓕ ordentligt til væggen.

2-a2-b ⑤ Bælte ⑤ Bælte

- Brug en skrue med en diameter på 5 mm eller tilsvarende (medfølger ikke).

Bemærk

- Prøv forsigtigt at trække TV'ets eller LCD-skærmens bund mod dig selv for at sikre dig, at det ikke kan flyttes fremad. Hvis bunden kan flyttes, er den ikke fastgjort korrekt, og bæltet Ⓔ skal sikres ordentligt igen.

Kontroller monteringen

Kontroller følgende punkter.

• Trisserne Ⓑ skal hænge ordentlig i basen (20) Ⓐ eller i baseadapteren Ⓘ.
• Ledningen og kablet må ikke være snoet eller klemt.
• Bæltet Ⓕ skal være stramt uden at hænge.

ADVARSEL

- Forkert placering af strømkablet osv. kan medføre brand eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.

Flere oplysninger

Hvis TV'et eller LCD-skærmen skal afmonteres, udføres monteringsproceduren i omvendt rækkefølge.

- Der er behov for to eller flere personer (tre personer eller flere til et TV eller en LCD-skærm på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV eller en stor LCD-skærm (undtagen Egypten). Der er behov for to eller flere personer (tre personer eller flere til et TV eller en LCD-skærm på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV eller en stor LCD-skærm (kun Egypten).

Specifikationer

g e h1h2f d c b a

Mål: (ca.) [mm]

Vægt (kun base): (ca.) [kg]

0,8

Design og specifikationer kan ændres uden varsel.

Referencer

Måling til montering af beslag til vægmontering på væggen

Tallene i oversigten kan variere en smule afhængigt af monteringen.

(mm)

Modelnavn	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43 592	138 96
XR-85X90L XRM-85X90L	1891	1085	58	607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8	495	137 95
KD-75X85L KM-75X85L	1671	960	21	508	123	81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12	493	137 95
XR-75X90L XRM-75X90L	1668	959	21	508	123	81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447	832	85	505	123 81
KD-65X81BL / 65X80L KM-65X80L	1452	836	76	494	135	93
XR-65X90L XRM-65X90L	1445	831	85	505	123 81

(mm)

Modelnavn	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90L XRM-55X90L	1225	707	146	505	122	81
FW-50BZ30L KD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80L KM-50X80L	1119	649	63	392	133	91
FW-43BZ30L KD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80L KM-43X80L	964	563	111	392	133	91

Vægmarkering for installationssted for TV'et eller LCD-skærmen

A B (1000) (300) C Skæmmidtpunkt Afdækningstape D

(mm)

Modelnavn	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80L KM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21

Ikke la strømledningen eller forbindelsesledningen komme i klem.

Hvis strømledningen eller forbindelsesledningen blir klemt mellom enheten og veggen, eller blir bøyd eller vridd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning eller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt.

Før du kommer i gang

- Prøvehullene må bores til en dybde på 75 mm med en drillbit på 5,5 mm diameter.

4 Koble de(n) nødvendige kabelen(e) til TV-en eller LCD-skjermen.

Sørg for at kablene kobles til før du installerer TV-en eller LCD-skjermen på veggen. Du kan ikke koble til kablene når TV-en eller LCD-skjermen er installert.

Merknad

- Overlat kabelføring inne i veggen til en lisensiert entreprenør.

5 Koble de(n) nødvendige kabelen(e) til TV-en eller LCD-skjermen.

Sørg for at kablene kobles til før du installerer TV-en eller LCD-skjermen på veggen. Du kan ikke koble til kablene när TV-en eller LCD-skjermen er installert.

Merknad

• Overlat kabelføring inne i veggen til en lisensiert entreprenør.
• Før veggmontering bør du samle sammen tilkoblingskablene for å hindre at du tråkker på dem.

- Bruk en skrue med 5 mm diameter eller tilsvarende (følger ikke med).

Merknad

- Bruk en skrue med 5 mm diameter eller tilsvarende (følger ikke med).

Merknad

Kontroller følgende punkter.
