MANUALE UTENTE KD-50X80L SONY

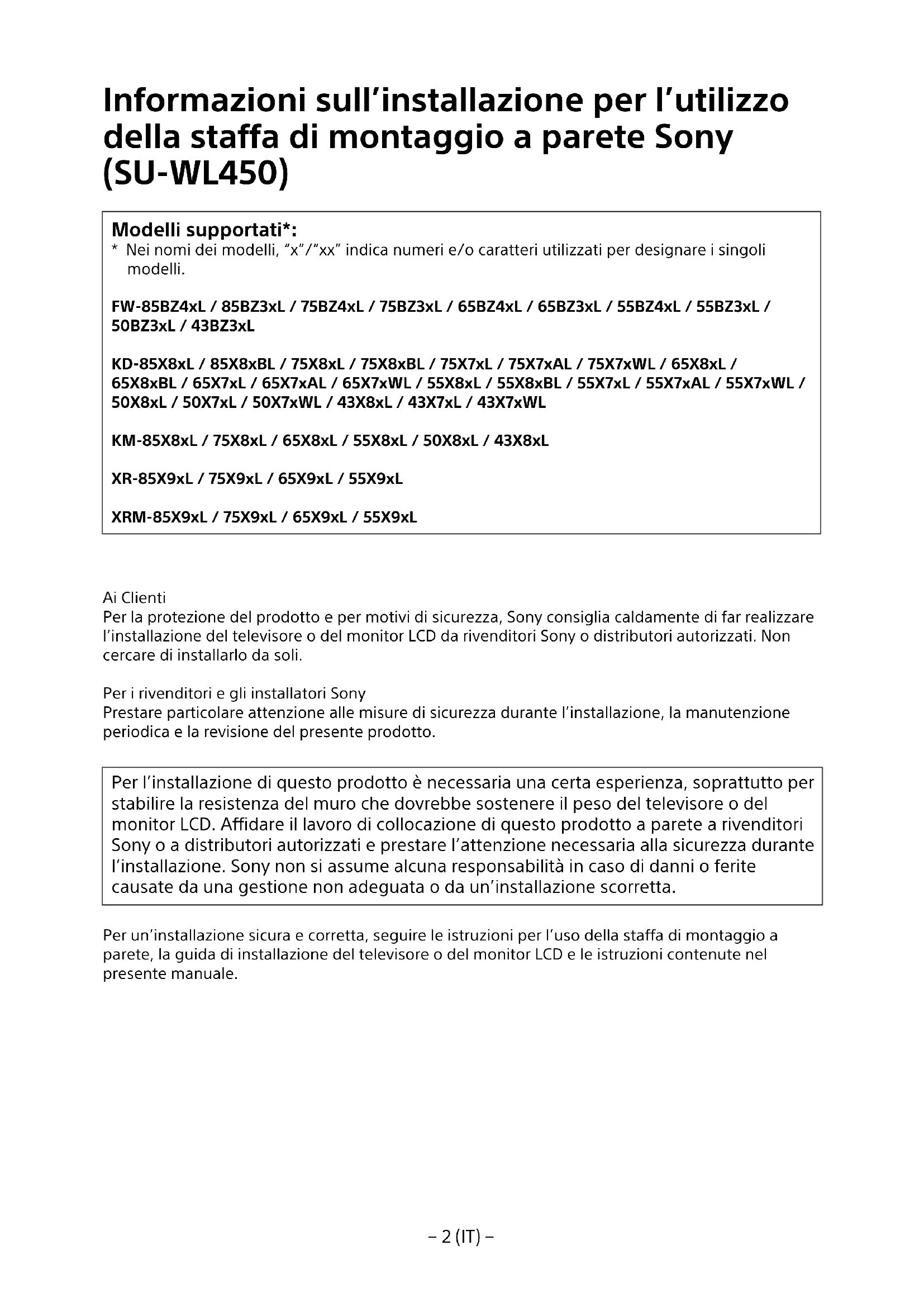

Informazioni sull'installazione per l'utilizzo della staffa di montaggio a parete Sony (SU-WL450)

Modelli supportati\*:

* Nei nomi dei modelli, "x"/"xx" indica numeri e/o caratteri utilizzati per designare i singoli modelli.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Per la protezione del prodotto e per motivi di sicurezza, Sony consiglia caldamente di far realizzare l'installazione del televisore o del monitor LCD da rivenditori Sony o distributori autorizzati. Non cercare di installarlo da soli.

Per i rivenditori e gli installatori Sony

Prestare particolare attenzione alle misure di sicurezza durante l'installazione, la manutenzione periodica e la revisione del presente prodotto.

Per l'installazione di questo prodotto è necessaria una certa esperienza, soprattutto per stabilire la resistenza del muro che dovrebbe sostenere il peso del televisore o del monitor LCD. Affidare il lavoro di collocazione di questo prodotto a parete a rivenditori Sony o a distributori autorizzati e prestare l'attenzione necessaria alla sicurezza durante l'installazione. Sony non si assume alcuna responsabilità in caso di danni o ferite causate da una gestione non adeguata o da un'installazione scorretta.

Per un'installazione sicura e corretta, seguire le istruzioni per l'uso della staffa di montaggio a parete, la guida di installazione del televisore o del monitor LCD e le istruzioni contenute nel presente manuale.

Staffa di montaggio a parete

Informazioni sulla sicurezza

Grazie per aver acquistato questo prodotto.

Ai Clienti

Installazione del televisore o del monitor LCD a parete

AVVERTENZA

INSTALLAZIONE PROFESSIONALE NECESSARIA

Il presente prodotto deve essere installato esclusivamente da un professionista qualificato, in grado di verificare se la parete è sufficientemente solida da sostenere il peso del televisore o del monitor LCD. Se non viene assicurata saldamente durante l'installazione, il televisore o il monitor LCD potrebbe cadere e causare lesioni gravi. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto, da installazione non corretta o da installazioni di prodotti diversi da quello specificato. Quanto dichiarato non pregiudica (eventuali) diritti legali dell'acquirente.

Informazioni per i rivenditori Sony

Per l'installazione di questo prodotto è necessario disporre di sufficiente competenza. Leggere attentamente il presente Manuale d'uso per garantire la corretta esecuzione della procedura di installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non corretta. Consegnare il presente manuale al cliente dopo l'installazione.

Il presente Manuale d'uso spiega come utilizzare correttamente questo prodotto; inoltre, contiene precauzioni importanti da rispettare per prevenire incidenti. È responsabilità dell'utente leggere, comprendere e rispettare tutte le istruzioni contenute nel presente Manuale d'uso. La mancata osservanza di quanto contenuto nel presente manuale potrebbe causare lesioni personali gravi o danni agli oggetti e potrebbe rendere nulla la garanzia. Conservare questo manuale a portata di mano per poterlo consultare in futuro.

I prodotti Sony sono progettati per essere sicuri. Ciononostante, è possibile che, se i prodotti vengono utilizzati in modo errato, si verifichino lesioni gravi dovute a incendi, scosse elettriche, ribaltamento o caduta dei prodotti stessi. Onde evitare tali incidenti, accertarsi di osservare le appropriate precauzioni per la sicurezza.

ATTENZIONE

Prodotti specificati

Questa staffa di montaggio a parete è progettata per essere utilizzata con i televisori o i monitor LCD specificati. Per quanto riguarda i televisori o i monitor LCD, consultare la relativa Guida di riferimento per verificare se la presente staffa di montaggio a parete può essere utilizzata.

Ai Clienti

AVVERTENZA

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi lesioni gravi o mortali a causa di incendi, scosse elettriche o caduta del prodotto.

Assicurarsi che l'installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante l'installazione.

Se la staffa di montaggio a parete o il televisore o il monitor LCD non vengono installati correttamente, possono verificarsi i seguenti incidenti. Accertarsi che l'installazione sia effettuata da personale autorizzato.

• Il televisore o il monitor LCD potrebbe cadere e causare lesioni gravi, per esempio contusioni o fratture.
• Se la parete su cui viene installata la staffa di montaggio a parete è instabile, irregolare oppure non è perpendicolare al pavimento, l'unità potrebbe cadere causando lesioni o danni a oggetti. La parete deve essere in grado di sostenere un peso almeno quattro volte superiore a quello del televisore o del monitor LCD. (Consultare la Guida di riferimento del televisore o del monitor LCD per verificarne il peso.)
• Se l'installazione della staffa di montaggio a parete non è sufficientemente salda sulla parete, l'unità potrebbe cadere e causare lesioni o danni a oggetti.

Assicurarsi che lo spostamento o lo smontaggio del televisore o del monitor LCD vengano eseguiti da personale autorizzato.

Qualora lo spostamento o lo smontaggio vengano eseguiti da personale non autorizzato, il televisore o il monitor LCD potrebbe cadere e causare lesioni o danni a oggetti. Per trasportare un televisore o un monitor LCD di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori o monitor LCD da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto).

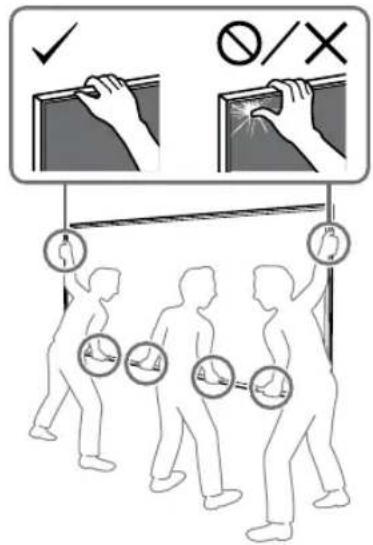

Per trasportare un televisore o un monitor LCD di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori o monitor LCD da 75 pollici (189,3 cm) e più) (solo per l'Egitto).

Dopo aver completato il montaggio del televisore o del monitor LCD, non rimuovere viti o altri elementi simili.

In caso contrario, il televisore o il monitor LCD potrebbe cadere e provocare lesioni o danni a oggetti.

Non effettuare modifiche sulla staffa di montaggio a parete.

In caso contrario, la staffa di montaggio a parete potrebbe cadere e provocare lesioni o danni a oggetti.

Non montare prodotti diversi da quelli specificati.

Questa staffa di montaggio a parete è progettata per essere utilizzata esclusivamente con il prodotto specificato. Se viene montato un prodotto diverso da quello specificato, questo potrebbe cadere o rompersi causando lesioni o danni a oggetti.

Non collocare altri oggetti diversi dal televisore o dal monitor LCD sulla staffa di montaggio a parete.

Non scuotere il televisore o il monitor LCD verso destra/sinistra o verso l'alto/il basso.

In caso contrario, il televisore o il monitor LCD potrebbe cadere e provocare lesioni o danni a oggetti.

Non appoggiarsi né aggrapparsi al televisore o al monitor LCD.

Non appoggiarsi né aggrapparsi al televisore o al monitor LCD perché potrebbe cadere e causare lesioni gravi.

ATTENZIONE

In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi lesioni o danni a oggetti.

- Accertarsi di riporre le parti non utilizzate in un luogo sicuro per riutilizzarle eventualmente in futuro. Tenere queste parti fuori dalla portata dei bambini.

Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia o manutenzione.

Non applicare una forza eccessiva sulla parte superiore del televisore o del monitor LCD. In caso contrario, il televisore o il monitor LCD potrebbe cadere e provocare lesioni o danni a oggetti.

Precauzioni

• Se si utilizza il televisore o il monitor LCD installato sulla staffa di montaggio a parete per un tempo prolungato, è possibile che la parete dietro o sopra il televisore o il monitor LCD si scolorisca o che la carta da parati si stacchi, a seconda del materiale di cui è costituita la parete.
• Se la staffa di montaggio a parete viene rimossa dopo essere stata installata sulla parete, i fori delle viti rimangono.
• Non utilizzare la staffa di montaggio a parete in luoghi soggetti a vibrazioni meccaniche.

Installazione della staffa di montaggio a parete

Informazioni per i rivenditori Sony

AVVERTENZA

Le seguenti istruzioni si rivolgono esclusivamente ai rivenditori Sony. Accertarsi di leggere le precauzioni per la sicurezza descritte in precedenza e prestare particolare attenzione alla sicurezza durante le operazioni di installazione, manutenzione e controllo del prodotto.

Non installare la staffa di montaggio a parete su un muro dove gli angoli o i lati del televisore o del monitor LCD sporgono dalla superficie del muro stesso.

Non installare la staffa di montaggio a parete su un pilastro se gli angoli o i lati del televisore o del monitor LCD sporgono dalla superficie del pilastro stesso. Se una persona o un oggetto dovessero urtare la parte sporgente del televisore o del monitor LCD, potrebbero verificarsi lesioni o danni a oggetti.

Non installare il televisore o il monitor LCD sopra o sotto un condizionatore d'aria.

Se il televisore o il monitor LCD rimane esposto a perdite d'acqua o correnti d'aria provenienti da un condizionatore per lungo tempo, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti del televisore o del monitor LCD.

Accertarsi di installare saldamente la staffa di montaggio a parete rispettando le istruzioni contenute in questo Manuale d'uso.

Se una o più viti dovessero apparire allentate o dovessero cadere, la staffa di montaggio a parete potrebbe cadere a sua volta, causando lesioni a persone o danni a oggetti. Assicurarsi di utilizzare le viti appropriate al materiale di cui è costituita la parete e installare il prodotto saldamente utilizzando almeno quattro viti con diametro di 8 mm (o equivalenti).

Accertarsi di utilizzare correttamente le viti e gli altri materiali per l'installazione in dotazione rispettando le istruzioni contenute in questo Manuale d'uso. Se si utilizzano altri materiali, il televisore o il monitor LCD potrebbe cadere e causare lesioni a persone o danni al televisore o al monitor LCD stesso.

Accertarsi di montare correttamente la staffa rispettando la procedura spiegata nel presente Manuale d'uso.

Se una o più viti dovessero apparire allentate o dovessero cadere, il televisore o il monitor LCD potrebbe cadere e causare lesioni a persone o danni al televisore o al monitor LCD stesso.

Accertarsi di serrare saldamente le viti nella posizione indicata.

In caso contrario, il televisore o il monitor LCD potrebbe cadere e causare lesioni a persone o danni al televisore o al monitor LCD stesso.

Evitare che il televisore o il monitor LCD subisca urti durante l'installazione.

Se il televisore o il monitor LCD subisce urti, potrebbe cadere o rompersi. Ciò potrebbe causare lesioni.

Accertarsi di installare il televisore o il monitor LCD su una parete perpendicolare e piana.

In caso contrario, il televisore o il monitor LCD potrebbe cadere e provocare lesioni.

Dopo aver completato correttamente l'installazione del televisore o del monitor LCD, fissare correttamente i cavi.

Qualora persone o oggetti dovessero rimanere impigliati nei cavi, ciò potrebbe causare lesioni o danni al televisore o al monitor LCD.

Verificare che il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.

Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra il prodotto e la parete oppure vengono piegati o attorcigliati forzatamente, è possibile che i conduttori interni restino scoperti, provocando cortocircuiti o rotture dei cavi stessi. Ciò potrebbe causare incendi o scosse elettriche.

Le viti necessarie per l'installazione della staffa di montaggio a parete non sono fornite in dotazione.

Per montare la staffa di montaggio a parete, utilizzare le viti appropriate per il materiale di cui è composta la parete.

Operazioni preliminari

- Le illustrazioni del televisore o monitor LCD mostrate in questo manuale sono esempi utilizzati per spiegare in modo chiaro le operazioni. Per questo motivo, le illustrazioni potrebbero apparire diverse da quelle del televisore o del monitor LCD effettivi.

Di cosa è fatta la parete?

Innanzitutto, controllare il tipo di parete su cui sarà installato il televisore o il monitor LCD.

Parete in cartongesso con montanti

Precauzioni

• Spessore massimo del cartongesso: 16 mm.
• Assicurarsi che la dimensione dei montanti di legno interni sia almeno 51 mm × 102 mm per comune o 38 mm × 89 mm per nominale.

Parete in cemento pieno o mattoni di cemento

Precauzioni

• Montare la staffa di montaggio a parete direttamente sulla parete in cemento pieno.
• Assicurarsi che lo spessore della parete di cemento pieno sia di almeno 203 mm.
• Assicurarsi che la dimensione di ciascun mattone di cemento sia di almeno 203 mm × 203 mm × 406 mm.

Controllo degli elementi

In dotazione con SU-WL450

- Verificare che tutti gli elementi necessari siano inclusi.

A Base (20) (×1)	B Gancio (×2)	C Vite (+PSW 6 × 20) (×4)	E Distanziale (20 mm)(×2)
F Cinghia (×1) ➊ Adattatore della base(×2)		J Vite (+PSW 4 × 10) (×8)	K Distanziale (60 mm)(×2)
L Vite (+PSW 6 × 50) (×2)[IMAGE]

- Queste parti non possono essere usate per il proprio modello.

D Vite (+PSW 4 × 20) con boccola (×2)	G Boccola (20) (M4) (×2)	H Vite (+PSW 4 × 20) (×2)	M Boccola (M4) (×2)
N Vite (+PSW 4 × 50) (×2)[IMAGE]

In dotazione con il televisore o il monitor LCD

Accessorio di montaggio a parete VS (×4)*

* Solo per alcune Regioni/Paesi/Modelli.

Preparazione per l'installazione

• Tenere la Guida di riferimento e la guida di installazione del televisore o del monitor LCD a portata di mano prima dell'installazione.
• Controllare la posizione di installazione del televisore o del monitor LCD.
• Preparare almeno quattro viti con diametro di 8 mm e una vite con diametro di 5 mm o equivalenti (non in dotazione). Scegliere viti adatte al materiale di cui è composta la parete.
  • Preparare i seguenti utensili:

*1
	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2[6ZST]	8 mm × 60 mm 5 mm
*4

*1 Solo per pareti in cartongesso con montanti

*2 Solo per pareti in cemento pieno o mattoni di cemento
*3 A seconda dei modelli
*4 Solo per televisore o monitor LCD da 189,3 cm (75 pollici) e oltre (eccetto che per l'Egitto) Solo per televisore o monitor LCD da 75 pollici (189,3 cm) e oltre (solo per l'Egitto)

Installazione della staffa di montaggio a parete alla parete

1 Scegliere la posizione di installazione.

Assicurarsi che la parete abbia abbastanza spazio per il televisore o il monitor LCD e sia in grado di sostenere un peso pari almeno a quattro volte quello del televisore o del monitor LCD.

Consultare la Guida di riferimento del televisore o del monitor LCD per conoscere il suo peso.

Nota

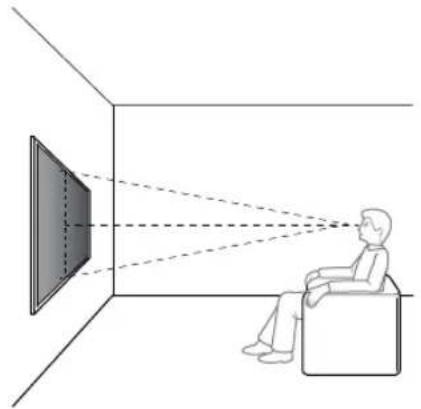

• Quando il televisore o il monitor LCD è installato alla parete, la parte superiore del televisore o del monitor LCD sporge leggermente in avanti.
• Raccomandiamo di verificare che il televisore o il monitor LCD sia visibile correttamente dalla posizione prescelta.

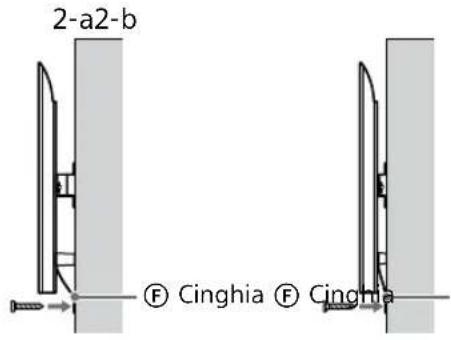

2 Selezionare lo stile di montaggio a parete come mostrato di seguito.

2-a: Montaggio standard

2-b: Montaggio sottile

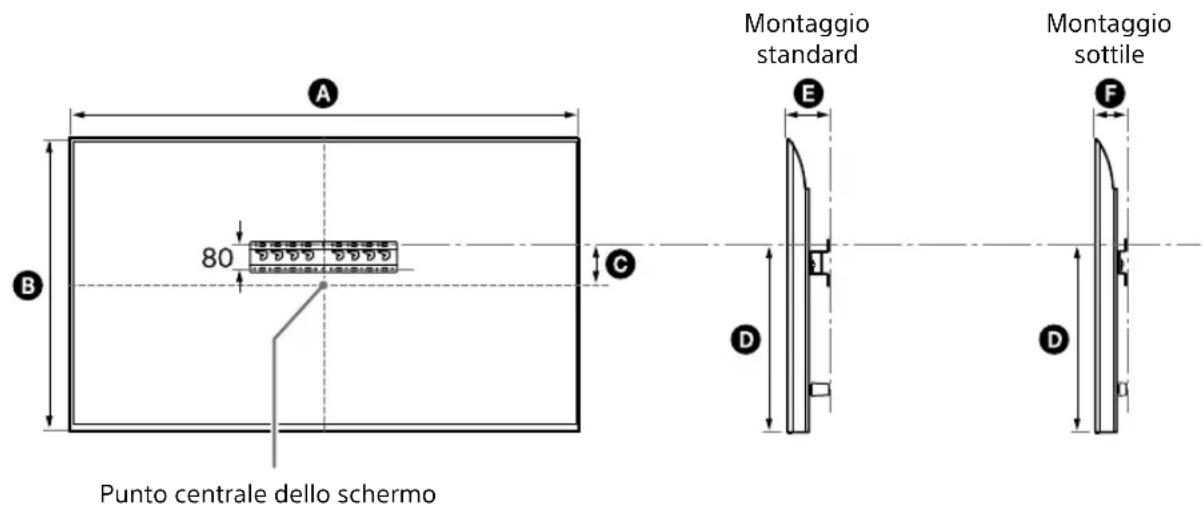

- Fare riferimento a "Misura per l'installazione della staffa di montaggio a parete" a pagina 19.

AVVERTENZA

- Con il montaggio 2-b, l'accesso al terminale posteriore è limitato.

3 Se è selezionato il montaggio standard (2-a):

Fissare l'adattatore della base ① utilizzando la vite (+PSW 4 × 10) ⑧ sulla base (20) Ⓐ.

- Fare riferimento a "Posizione di montaggio dell'adattatore della base ①" a pagina 21.

Es., montaggio adattatore della base ① nella posizione "a"

Se è selezionato il montaggio sottile (2-b):

Saltare questo passaggio.

4 Decidere le posizioni delle viti per l'installazione della base (20) Ⓐ.

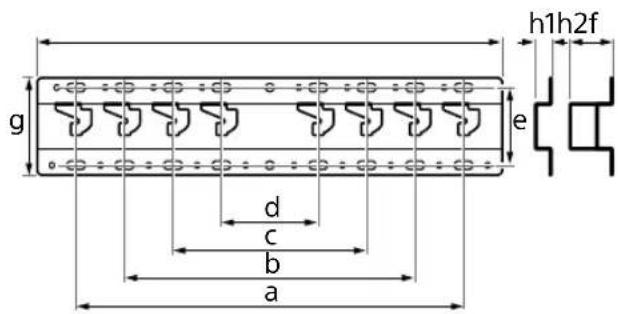

- Fare riferimento a "Caratteristiche tecniche" a pagina 18.

AVVERTENZA

• Verificare la robustezza della parete su cui sarà montato il televisore o il monitor LCD. Se necessario, rinforzare la parete.
• La parete su cui verrà montato il televisore o il monitor LCD deve essere in grado di sostenere un peso almeno quattro volte superiore a quello del televisore o del monitor LCD. (Consultare la Guida di riferimento del televisore o del monitor LCD per verificarne il peso.)

Se è selezionato il montaggio standard (2-a):

Utilizzare le posizioni dei fori dell'adattatore della base ①.

Es., marcatura nella posizione "a" per fissare la base (20) Ⓐ

Se è selezionato il montaggio sottile (2-b):

Es., marcatura nella posizione "a" per fissare la base (20) Ⓐ

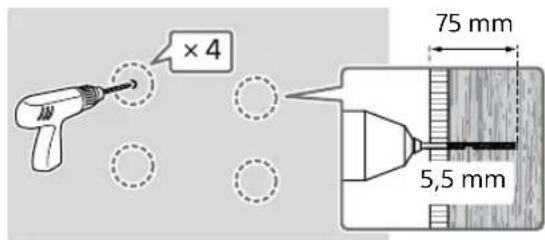

5 Fare i fori basandosi sui contrassegni.

Assicurarsi che la posizione sulla parete dove eseguire i fori sia in grado di sostenere un peso pari almeno a quattro volte quello del televisore o del monitor LCD.

Foratura su pareti in cartongesso con montanti:

×4 75 mm 5,5 mm

Nota

- I fori devono avere una profondità di 75 mm; utilizzare un trapano con punta con diametro di 5,5 mm.

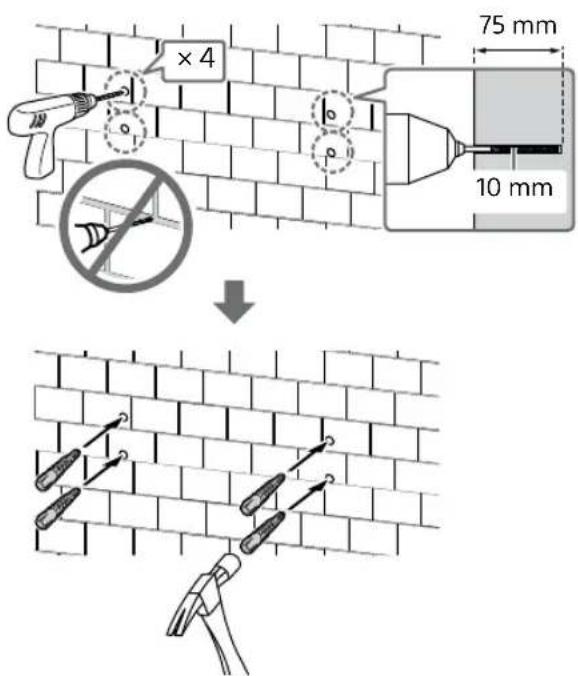

Foratura su pareti in cemento pieno o mattoni di cemento:

×4 75 mm 10 mm

6 Installare la base (20) Ⓐ sulla parete utilizzando viti adatte (non in dotazione).

Nota

• Utilizzare almeno quattro viti con diametro di 8 mm o equivalenti (non in dotazione).
• Utilizzare una livella per verificare che la base (20) Ⓐ sia a livello.

Se è selezionato il montaggio standard (2-a):

Fissare quattro viti nei fori dell'adattatore della base ① con base (20) Ⓐ.

Es., montaggio della base (20) Ⓐ nella posizione "a"

Se è selezionato il montaggio sottile (2-b):

Es., montaggio della base (20) Ⓐ nella posizione "a"

7 Solo FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

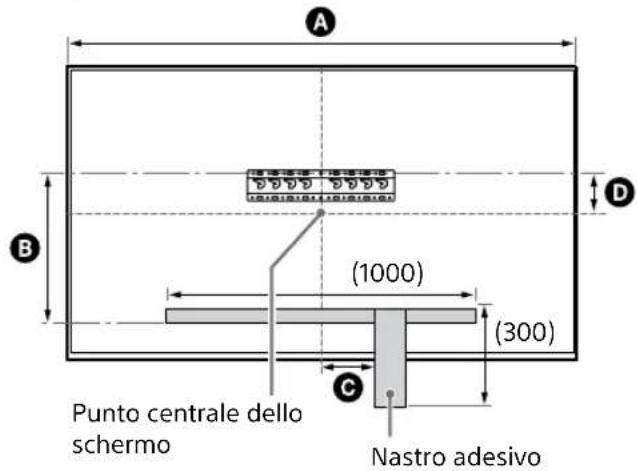

Contrassegnare la posizione di installazione sulla parete.

Utilizzare nastro adesivo, ecc. (non in dotazione) per contrassegnare la posizione del televisore o del monitor LCD accanto alla base (20) Ⓐ o all'adattatore della base Ⓙ.

- Fare riferimento a "Marcatura a parete per la posizione di installazione del televisore o del monitor LCD" a pagina 22.

Tranne FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

Saltare questo passaggio.

Preparazione per l'installazione del televisore o del monitor LCD

Nota

- Assicurarsi di conservare le viti rimosse e le parti non utilizzate in un luogo sicuro, lontano dalla portata dei bambini.

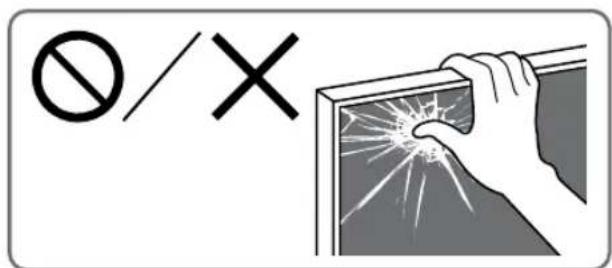

∅/X

Installazione del televisore o del monitor LCD a parete dalla scatola\*

* Solo per alcune Regioni/Paesi/Modelli.

Solo FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

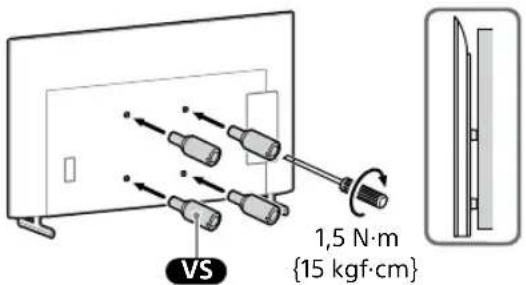

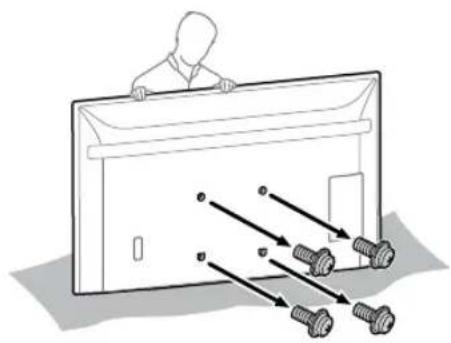

1 Rimuovere le viti dalla parte posteriore del televisore o del monitor LCD.

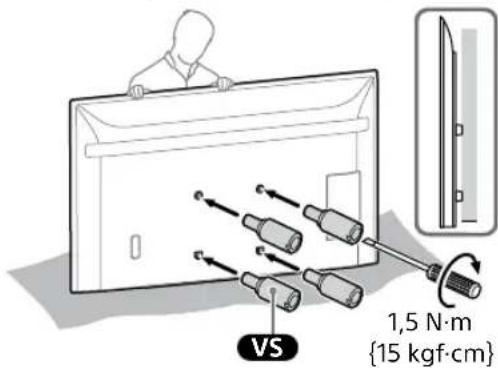

2 Collegare l'accessorio di montaggio a parete VS (in dotazione con il televisore o il monitor LCD) al retro del televisore o del monitor LCD (per renderlo parallelo alla parete).

VS 1,5 N·m {15 kgf·cm}

Nota

- Assicurarsi di fissare l'accessorio di montaggio a parete VS quando lo si collega al televisore o al monitor LCD.

Utilizzare un cacciavite a testa piatta per l'installazione dell'accessorio di montaggio a parete VS. L'utilizzo di un altro strumento potrebbe causare un eccessivo serraggio dell'accessorio di montaggio a parete VS, con conseguenti danni al televisore o al monitor LCD.

3 Fissare gli elementi di fissaggio per la staffa di montaggio a parete. Controllare gli elementi di fissaggio facendo riferimento a "In dotazione con SU-WL450" in "Controllo degli elementi" a pagina 6.

Nota

• Fissare saldamente gli elementi di fissaggio usando le viti.
• Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 1,5 N·m {15 kgf·cm}.

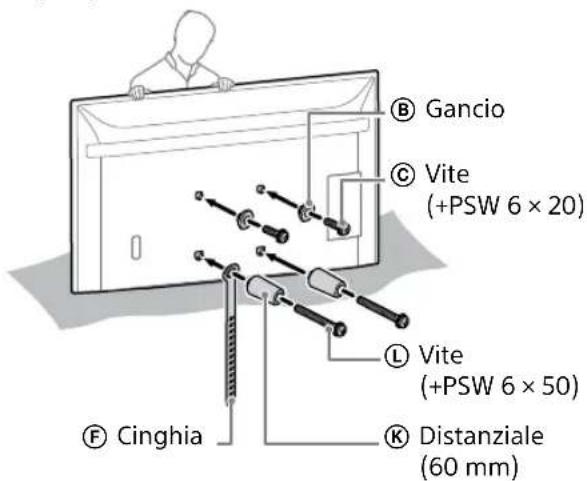

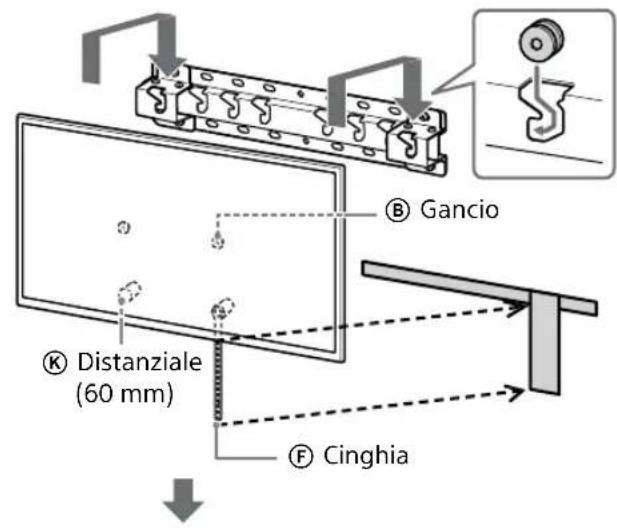

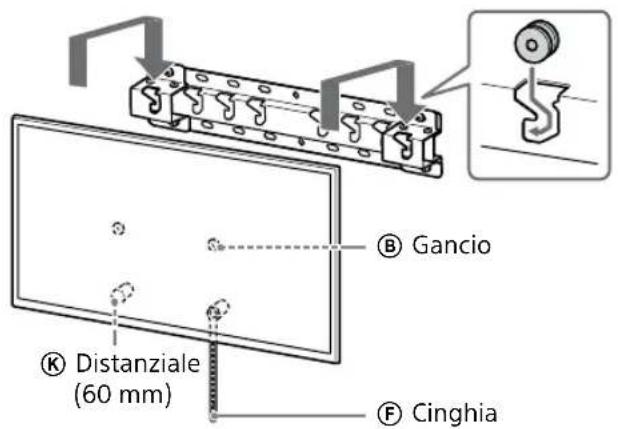

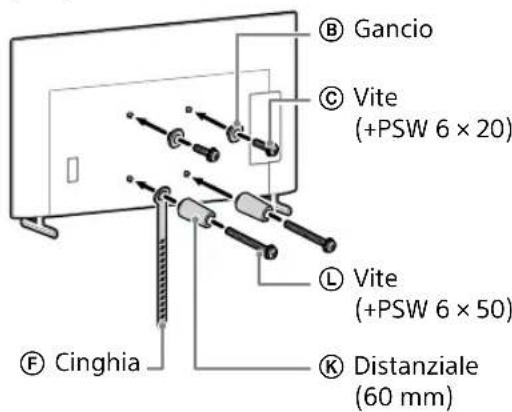

Se è selezionato il montaggio standard (2-a):

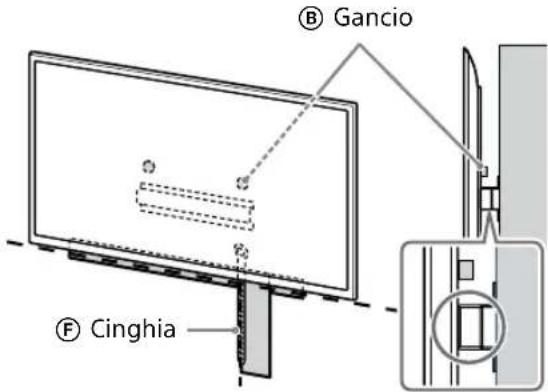

B Gancio C Vite (+PSW 6 × 20) L Vite (+PSW 6 × 50) F Cinghia K Distanziale (60 mm)

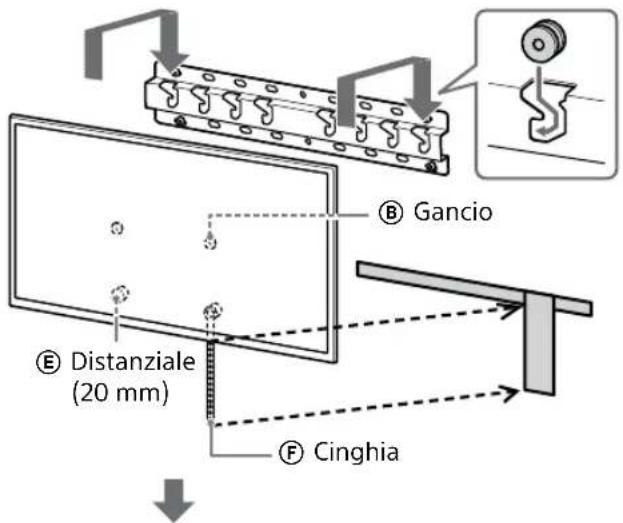

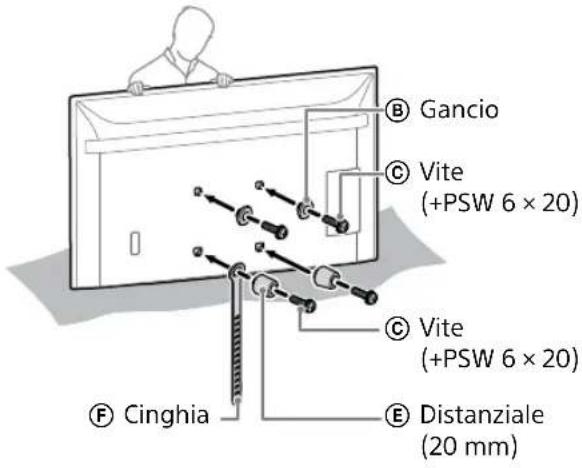

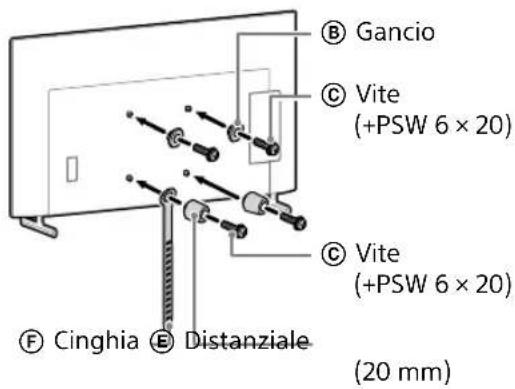

Se è selezionato il montaggio sottile (2-b):

Gancio Vite (+PSW 6 × 20) C Vite (+PSW 6 × 20) Distanziale (20 mm) Cinghia

4 Collegare i(I) cavi(o) necessari(o) al televisore o al monitor LCD.

Accertarsi di collegare i cavi prima di installare il televisore o il monitor LCD sulla parete. Non sarà più possibile collegare i cavi dopo l'installazione del televisore o del monitor LCD.

Nota

• Far eseguire la posa dei cavi nella parete a un installatore autorizzato.
• Raggruppare i cavi di collegamento per evitare di calpestarli prima del montaggio a parete.

Installazione del televisore o del monitor LCD a parete dal supporto da tavolo\*

* Solo per alcune Regioni/Paesi/Modelli.

1 Fissare il supporto da tavolo per collocare il televisore o il monitor LCD in posizione verticale.

- Fare riferimento alla Guida di installazione del televisore o del monitor LCD.

2 Rimuovere le viti dalla parte posteriore del televisore o del monitor LCD.

3 Collegare l'accessorio di montaggio a parete VS (in dotazione con il televisore o il monitor LCD) al retro del televisore o del monitor LCD (per renderlo parallelo alla parete).

VS 1,5 N·m {15 kgf·cm}

Nota

• Assicurarsi di fissare l'accessorio di montaggio a parete VS quando lo si collega al televisore o al monitor LCD.

Utilizzare un cacciavite a testa piatta per l'installazione dell'accessorio di montaggio a parete VS. L'utilizzo di un altro strumento potrebbe causare un eccessivo serraggio dell'accessorio di montaggio a parete VS, con conseguenti danni al televisore o al monitor LCD.

4 Fissare gli elementi di fissaggio per la staffa di montaggio a parete. Controllare gli elementi di fissaggio facendo riferimento a "In dotazione con SU-WL450" in "Controllo degli elementi" a pagina 6.

Nota

• Fissare saldamente gli elementi di fissaggio usando le viti.
• Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 1,5 N·m {15 kgf·cm}.

Se è selezionato il montaggio standard (2-a):

Gancio Vite (+PSW 6 × 20) Vite (+PSW 6 × 50) Cinghia Distanziale (60 mm)

Se è selezionato il montaggio sottile (2-b):

B Gancio C Vite (+PSW 6 × 20) C Vite (+PSW 6 × 20) F Cinghia E Distanziale (20 mm)

5 Collegare i(I) cavi(o) necessari(o) al televisore o al monitor LCD.

Accertarsi di collegare i cavi prima di installare il televisore o il monitor LCD sulla parete. Non sarà più possibile collegare i cavi dopo l'installazione del televisore o del monitor LCD.

Nota

• Far eseguire la posa dei cavi nella parete a un installatore autorizzato.
• Raggruppare i cavi di collegamento per evitare di calpestarli prima del montaggio a parete.

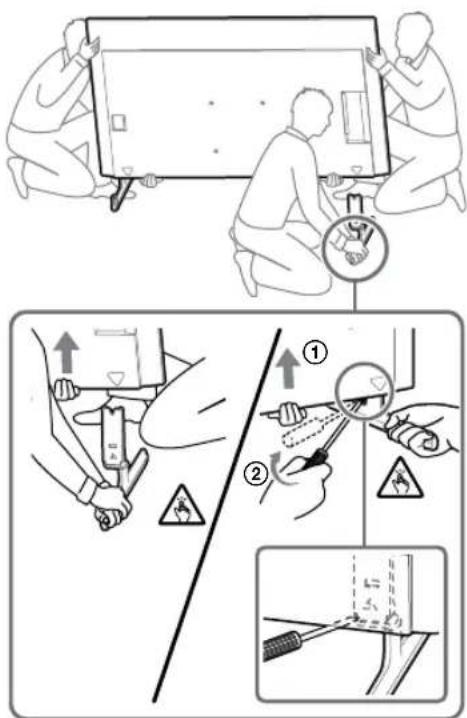

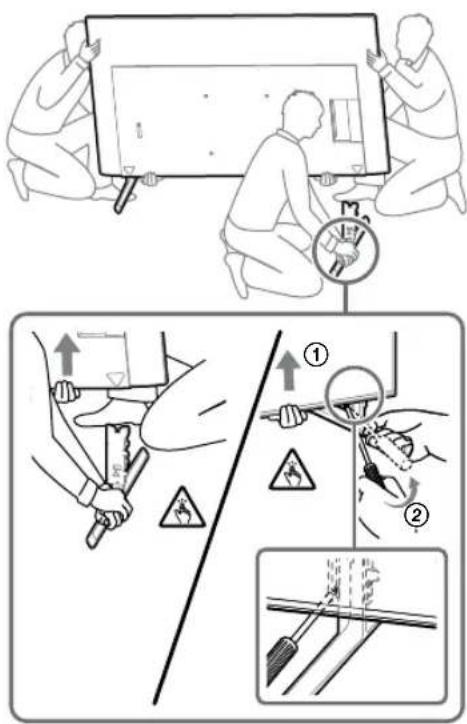

6 Rimuovere il supporto da tavolo dal televisore o dal monitor LCD.

L'illustrazione seguente è un esempio dell'operazione.

Tranne FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Rimuovere un lato del supporto da tavolo alla volta. Tenere saldamente il supporto da tavolo con entrambe le mani mentre le altre persone sollevano il televisore o il monitor LCD.

- Ripetere i passaggi precedenti e rimuovere l'altro lato del supporto da tavolo.

Solo FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL

- Rimuovere un lato del supporto da tavolo alla volta. Tenere saldamente il supporto da tavolo con entrambe le mani mentre le altre persone sollevano il televisore o il monitor LCD.

- Ripetere i passaggi precedenti e rimuovere l'altro lato del supporto da tavolo.

Solo KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Rimuovere un lato del supporto da tavolo alla volta. Tenere saldamente il supporto da tavolo con entrambe le mani mentre le altre persone sollevano il televisore o il monitor LCD.

- Ripetere i passaggi precedenti e rimuovere l'altro lato del supporto da tavolo.

- Rimuovere un lato del supporto da tavolo alla volta. Tenere saldamente il supporto da tavolo con entrambe le mani mentre le altre persone sollevano il televisore o il monitor LCD.

- Ripetere i passaggi precedenti e rimuovere l'altro lato del supporto da tavolo.

Nota

• Per rimuovere il supporto da tavolo sono necessarie tre o più persone.
• Prestare attenzione a non esercitare eccessiva forza durante la rimozione del supporto da tavolo dal televisore o dal monitor LCD poiché il televisore o il monitor LCD potrebbe cadere e causare lesioni o danni materiali al televisore o al monitor LCD.
• Prestare attenzione durante la manipolazione del supporto da tavolo per evitare danni al televisore o al monitor LCD.
• Fare attenzione quando si solleva il televisore o il monitor LCD mentre si stacca il supporto da tavolo, questo potrebbe rovesciarsi e causare lesioni personali.
• Fare attenzione quando si rimuove il supporto da tavolo dal televisore o dal monitor LCD per evitare che cada e danneggi la superficie su cui si trova il televisore o il monitor LCD.

Installazione del televisore o del monitor LCD a parete

Solo FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

AVVERTENZA

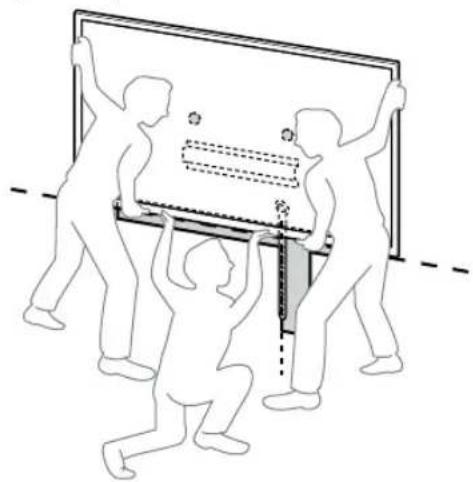

- Per trasportare un televisore o un monitor LCD di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori o monitor LCD da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto). Per trasportare un televisore o un monitor LCD di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori o monitor LCD da 75 pollici (189,3 cm) e più) (solo per l'Egitto).

1 Sollevare il televisore o il monitor LCD.

• Per la posizione dei ganci Ⓑ da cui appendere la base (20) Ⓐ o l'adattatore della base ①, fare riferimento a "Posizione di montaggio dell'adattatore della base ①" a pagina 21.
• Assicurarsi che la parte posteriore del televisore o del monitor LCD sia a contatto con la base (20) Ⓐ o l'adattatore della base ① quando si tiene il televisore o il monitor LCD.

Nota

• Tenere saldamente il televisore o il monitor LCD con entrambe le mani e assicurarsi che la cinghia Ⓔ e la parte inferiore del televisore o del monitor LCD siano allineati al nastro adesivo.
• Trasportare il televisore o il monitor LCD con tre persone e la persona che si trova davanti al televisore o al monitor LCD conduce gli altri a regolare la posizione.

- Prestare molta attenzione quando si installa il televisore o il monitor LCD a parete, in particolare per la persona che sostiene il televisore o il monitor LCD dal basso. Il televisore o il monitor LCD potrebbe cadere causando gravi lesioni personali o addirittura la morte.

Gancio Cinghia

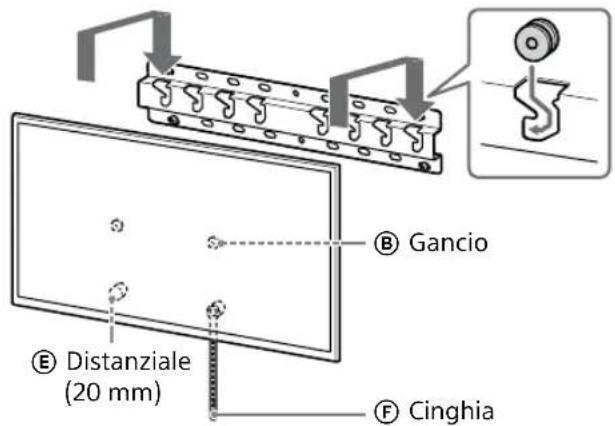

2 Installare il televisore o il monitor LCD sulla base (20) Ⓐ o sull'adattatore della base Ⓘ.

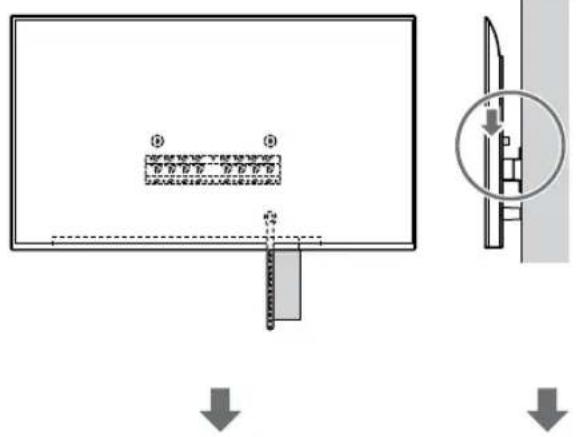

• Far scorrere delicatamente verso il basso il televisore o il monitor LCD e agganciare i ganci Ⓑ posizionati sul retro del televisore o del monitor LCD alla base (20) Ⓐ o all'adattatore della base ①, accertandosi di controllare la forma dei fori.
• Dopo l'installazione del televisore o del monitor LCD alla parete, verificare che i ganci Ⓑ siano fissati saldamente alla base (20) Ⓐ o all'adattatore della base ①.
• Rilasciare entrambe le mani lentamente per assicurarsi che il televisore o il monitor LCD non cada.

- Dopo aver installato il televisore o il monitor LCD a parete, rimuovere il nastro adesivo, ecc. dalla parete.

Se è selezionato il montaggio standard (2-a):

Gancio Distanziale (60 mm) Cinghia

Se è selezionato il montaggio sottile (2-b):

Gancio Distanziale (20 mm) Cinghia

3 Evitare che il fondo del televisore o del monitor LCD si sposti.

- Sollevare la cinghia Ⓕ e fissarla saldamente alla parete.

2-a2-b ⑤ Cinghia ⑤ Cinghia

- Utilizzare una vite con diametro di 5 mm o equivalente (non in dotazione).

Nota

- Tirare delicatamente il fondo del televisore o del monitor LCD verso di sé per verificare che non si possa muovere in avanti. Se c'è qualche movimento, significa che non è stato fissato correttamente ed è necessario fissare nuovamente la cinghia Ⓔ in modo saldo.

Tranne FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

AVVERTENZA

- Per trasportare un televisore o un monitor LCD di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori o monitor LCD da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto). Per trasportare un televisore o un monitor LCD di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori o monitor LCD da 75 pollici (189,3 cm) e più) (solo per l'Egitto).

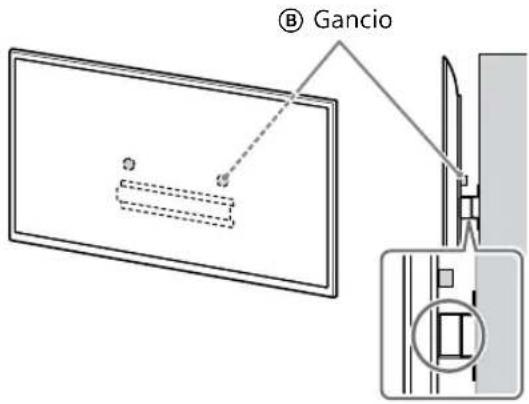

1 Sollevare il televisore o il monitor LCD.

- Per la posizione dei ganci Ⓑ da cui appendere la base (20) Ⓐ o l'adattatore della base ①, fare riferimento a "Posizione di montaggio dell'adattatore della base ①" a pagina 21. - Assicurarsi che la parte posteriore del televisore o del monitor LCD sia a contatto con la base (20) Ⓐ o l'adattatore della base ① quando si tiene il televisore o il monitor LCD.

Gancio

Nota

- Tenere saldamente il televisore o il monitor LCD con entrambe le mani.

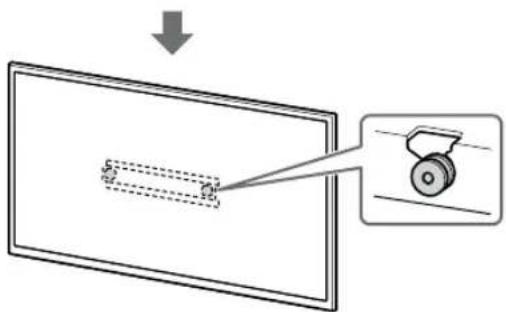

2 Installare il televisore o il monitor LCD sulla base (20) Ⓐ o sull'adattatore della base Ⓘ.

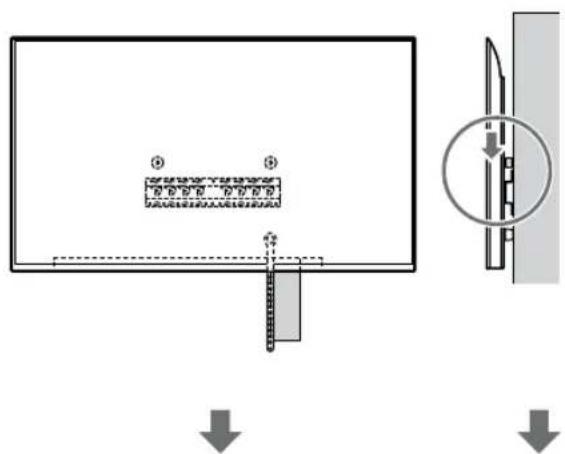

- Far scorrere delicatamente verso il basso il televisore o il monitor LCD e agganciare i ganci Ⓑ posizionati sul retro del televisore o del monitor LCD alla base (20) Ⓐ o all'adattatore della base ①, accertandosi di controllare la forma dei fori. - Dopo l'installazione del televisore o del monitor LCD alla parete, verificare che i ganci Ⓑ siano fissati saldamente alla base (20) Ⓐ o all'adattatore della base ①. - Rilasciare entrambe le mani lentamente per assicurarsi che il televisore o il monitor LCD non cada.

Se è selezionato il montaggio standard (2-a):

Gancio Distanziale (60 mm) Cinghia

Se è selezionato il montaggio sottile (2-b):

Gancio Distanziale (20 mm) Cinghia

3 Evitare che il fondo del televisore o del monitor LCD si sposti.

- Sollevare la cinghia Ⓕ e fissarla saldamente alla parete.

2-a2-b ⑤ Cinghia ⑤ Cincha

- Utilizzare una vite con diametro di 5 mm o equivalente (non in dotazione).

Nota

- Tirare delicatamente il fondo del televisore o del monitor LCD verso di sé per verificare che non si possa muovere in avanti. Se c'è qualche movimento, significa che non è stato fissato correttamente ed è necessario fissare nuovamente la cinghia Ⓔ in modo saldo.

Controllo finale dopo l'installazione

Verificare quanto segue.

• I ganci Ⓑ sono fissati saldamente alla base (20) Ⓐ o all'adattatore della base ①.
• I cavi non sono attorcigliati o incastrati.
• La cinghia Ⓕ è fissata saldamente e non è allentata.

AVVERTENZA

- Un posizionamento non corretto del cavo di alimentazione CA ecc. può causare corto circuiti e, di conseguenza, incendi o scosse elettriche. Una volta completata l'installazione, accertarsi di verificarne la sicurezza.

Altre informazioni

Per rimuovere il televisore o il monitor LCD, attenersi alla procedura di installazione descritta in precedenza, ma in ordine inverso.

- Per trasportare un televisore o un monitor LCD di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori o monitor LCD da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto). Per trasportare un televisore o un monitor LCD di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori o monitor LCD da 75 pollici (189,3 cm) e più) (solo per l'Egitto).

Caratteristiche tecniche

g h1h2f e d c b a

Dimensioni: (Circa) [mm]

h1 : 20 (per montaggio sottile, 2-b)
h2 : 60 (per montaggio standard, 2-a)

Peso (solo base): (Circa) [kg]

0,8

Design e specifiche tecniche sono soggette a modifiche senza preavviso.

Riferimenti

Misura per l'installazione della staffa di montaggio a parete

I numeri nella tabella potrebbero variare leggermente a seconda dell'installazione.

(mm)

Nome del modello	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43 592	138 96
XR-85X90L XRM-85X90L	1891	1085	58 607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8 495	137 95
KD-75X85L KM-75X85L	1671	960	21 508	123 81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12 493	137 95
XR-75X90L XRM-75X90L	1668	959	21 508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447	832	85 505	123 81
KD-65X81BL / 65X80L KM-65X80L	1452	836	76	494	135	93
XR-65X90L XRM-65X90L	1445	831	85 505	123 81

(mm)

Nome del modello	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Posizione di montaggio dell'adattatore della base ①

a b c d

Nome del modello Posizione dei ganci
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Nome del modello Posizione dei ganci
FW-55BZ40L / 55BZ35L /55BZ30LKD-55X85L / 55X81BL /55X80L / 55X78AL / 55X77L /55X75WLKM-55X85L / 55X80LXR-55X90LXRM-55X90L	b
FW-50BZ30LKD-50X80L / 50X77L /50X75WLKM-50X80L	c
FW-43BZ30LKD-43X80L / 43X77L /43X75WLKM-43X80L	c

Marcatura a parete per la posizione di installazione del televisore o del monitor LCD

A B (1000) (300) C Punto centrale dello schemo Nastro adesivo D

(mm)

Nome del modello	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21

- PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI PANI
