KULLANIM KILAVUZU KD-50X80L SONY

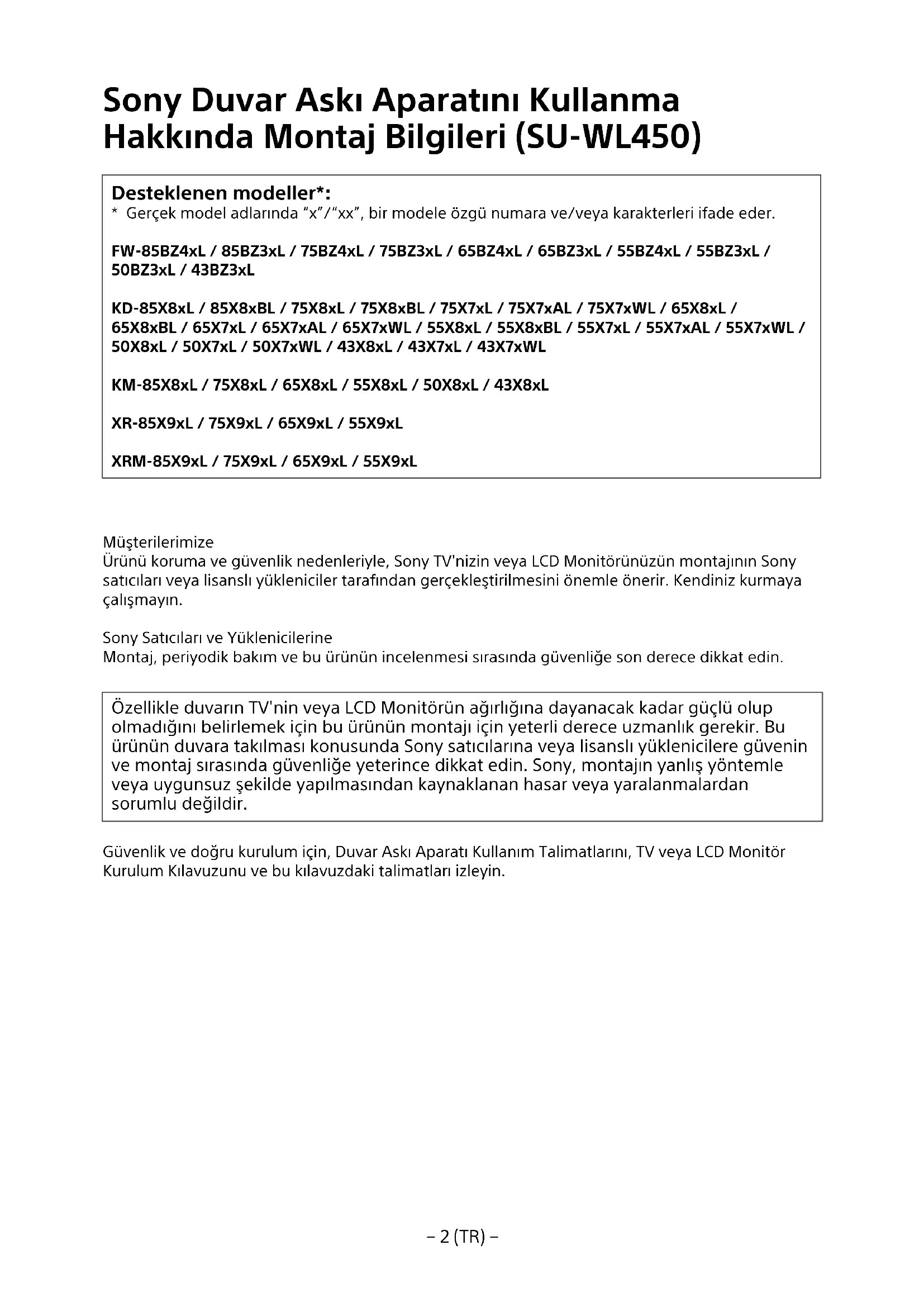

Sony Duvar Askı Aparatını Kullanma Hakkında Montaj Bilgileri (SU-WL450)

Desteklenen modeller\*:

* Gerçek model adlarında "x"/"xx", bir modele özgü numara ve/veya karakterleri ifade eder.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Ürünü koruma ve güvenlik nedenleriyle, Sony TV'nizin veya LCD Monitörünüzün montajının Sony satıcıları veya lisanslı yükleniciler tarafından gerçekleştirilmesini önemle önerir. Kendiniz kurmaya çalışmayın.

Sony Saticıları ve Yüklenicilerine

Montaj, periyodik bakım ve bu ürünün incelenmesi sırasında güvenliğe son derece dikkat edin.

Özellikle duvarın TV'nin veya LCD Monitörün ağırlığına dayanacak kadar güçlü olup olmadığını belirlemek için bu ürünün montajı için yeterli derece uzmanlık gerekir. Bu ürünün duvara takılması konusunda Sony satıcılarına veya lisanslı yüklenicilere güvenin ve montaj sırasında güvenliğe yeterince dikkat edin. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasar veya yaralanmalardan sorumlu değildir.

Güvenlik ve doğru kurulum için, Duvar Askı Aparatı Kullanım Talimatlarını, TV veya LCD Monitör Kurulum Kılavuzunu ve bu kılavuzdaki talimatları izleyin.

Duvar Askı Aparatı

Güvenlik

Bu ürünü satın aldığınız için teşekkür ederiz.

Müşterilerimize

Televizyonu veya LCD Monitörü duvara monte etme

UYARI

PROFESYONEL MONTAJ GEREKLİDİR

Bu ürün; duvarın, televizyonun veya LCD Monitörün ağırlığını taşıyabilecek sağlamlıkta olduğunu belirlemek için gerekli eğitimi almış, profesyonel bir montör tarafından monte edilmelidir. Montaj sırasında sağlam şekilde sabitlenmezse televizyon veya LCD Monitör düşebilir ve ciddi yaralanmalara neden olabilir. Sony yanlış taşıma veya montajdan veya belirtilen ürün dışında bir ürünün montajından kaynaklanabilecek hasarlar ve yaralanmalarla ilgili hiçbir sorumluluk kabul etmez. Yasal Haklarınız (varsa) etkilmez.

Sony Bayilerine

Bu ürünü monte etmek için yeterli derecede uzmanlık gereklidir. Montaj işinin güvenli bir şekilde yapılması için mutlaka bu kullanım kılavuzunun tamamını okuyun. Sony, montajin yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasarlardan veya yaralanmalardan sorumlu değildir. Montajdan sonra lütfen bu kılavuzu müşteriye verin.

Bu kullanım kılavuzunda ürünün doğru kullanımı ve kazaları önlemek için alınması gereken önemli tedbirler açıklanmaktadır. Bu kullanım kılavuzunda verilen tüm talimatların okunması, anlaşılması ve takip edilmesi kullanıcıının sorumluluğundadır. Aksi takdirde ciddi yaralanmalar veya maddi hasar meydana gelebilir ve garanti geçersiz kalabilir. Bu kılavuzu ileride başvurmak için saklayın.

Sony ürünleri güvenliğe önem verilerek tasarlanmıştır. Ürünlerin yanlış kullanılması; yangın, elektrik çarpması, ürünün devrilmesi veya ürünün düşmesi sonucunda ciddi yaralanmaya neden olabilir. Bu gibi kazalar önlemek için güvenlik tedbirlerine mutlaka uyun.

Üretici Firma: Sony Corporation

Adres: 1-7-1 Konan Minato-ku Tokyo,

108-0075 Japan

Telefon: [phone]

Türkiye İrtibat Numaraları:

Tel: [phone]

AEEE Yönetmeliğine Uygundur

PCB içermez

SONY®

İthalatçı Firma: Sony Eurasia Pazarlama A.Ş.

Adres: Onur Ofis Park Plaza Saray Mah.

Ahmet Tevfik İleri Cad.

No:10 34768 Ümraniye

İstanbul Türkiye

Sony Bilgi ve Danışma Hattı:

444 SONY (7669)

([phone]

DİKKAT

Belirtilen ürünler

Bu Duvar Askı Aparatı belirtilen televizyonlarla kullanılacak şekilde tasarlanmıştır. Televizyonlar veya LCD Monitörler için, Duvar Askı Aparatının kullanılabildiğini doğrulamak için televizyonların veya LCD Monitörlerin Başvuru Kılavuzuna bakın.

Müşterilerimize

UYARI

Aşağıdaki tedbirlerin alınmaması; yangın, elektrik çarpması veya ürünün düşmesi sonucunda ciddi yaralanmaya veya ölüme neden olabilir.

Montajı mutlaka lisanslı yüklenicilere yaptırın ve montaj sırasında küçük çocukları uzak tutun.

Duvar Askı Aparatı veya televizyon ya da LCD Monitör doğru monte edilmezse, aşağıdaki kazalar meydana gelebilir. Montajı mutlaka lisanslı yüklenicilere yaptırın.

• Televizyon veya LCD Monitor düşebilir ve siyrık veya kırık gibi ciddi bir yaralanmaya neden olabilir.
• Duvar Askı Aparatının monte edileceği duvar sabit değil, pürüzlü veya zemine dik değilse, ünite düşebilir ve yaralanmaya veya malın hasar görmesine neden olabilir. Duvar, televizyonun veya LCD Monitörün ağırlığının en az dört katını destekleyebilmelidir. (Televizyonun veya LCD Monitörün ağırlığı için Başvuru Kılavuzuna bakın.)

- Duvar Âski Aparatının duvara montajının yeterli derecede sağlam yapılmaması, ünitenin düşmesine ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyonun ya da LCD Monitörün montajını veya demontajını mutlaka lisanslı yüklenicilere yaptırın.

Televizyonu veya LCD Monitörü lisanslı yüklenicilerin dışındaki kişiler taşırsa veya demonte ederse, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir. Büyük bir televizyon veya LCD Monitör taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon veya LCD Monitör için üç veya daha fazla kişi) gereklidir (Mısır hariç). Büyük bir televizyon veya LCD Monitör taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon veya LCD Monitör için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

Televizyonu veya LCD Monitörü monte ettikten sonra vidaları, vb. çıkarmayın.

Çıkarırsanız, televizyon veya LCD Monitör düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Duvar Askı Aparatının parçalarında değişiklik yapmayın.

Değişiklik yaparsanız, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Belirtilen ürün dışındaki ekipmanları sökmeyin.

Bu Duvar Askı Aparatı yalnızca belirtilen ürünle kullanılacak şekilde tasarlanmıştır. Belirtilen ürünün dışında ekipman monte ederseniz, düşebilir veya kırılabilir ve ciddi yaralanmaya veya malin hasar görmesine neden olabilir.

Duvar Askı Aparatına televizyon veya LCD Monitör dışında bir yük yüklemyin. Televizyonu veya LCD Monitörü sola/sağa, yukarı/aşağı sallamayın.

Çıkarırsanız, televizyon veya LCD Monitör düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyona veya LCD Monitöre dayanmayın veya asılmayın.

Televizyon veya LCD Monitor üzerine düşebileceğinden ve ciddi yaralanmaya neden olabileceğinden televizyona dayanmayın veya asılmayın.

DİKKAT

Aşağıdaki tedbirler alınmazsa, ciddi yaralanma veya malda hasar ortaya çıkabilir.

- Kullanılmayan parçaları daha sonra kullanmak üzere güvenli bir yerde sakladığınızdan emin olun. Bunları çocukların ulaşmayacakları bir yerde saklayın.

Temizleme veya bakım sırasında ürüne aşırı güç uygulamayın.

Televizyonun veya LCD Monitörün üst kenarına aşırı güç uygulamayın. Çıkarırsanız, televizyon veya LCD Monitör düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Tedbirler

• Televizyonu veya LCD Monitörü Duvar Askı Aparatı takılı olarak uzun süre kullanırsanız, duvarın yapıldığı malzemeye bağlı olarak arkadaki duvarda veya televizyonun veya LCD Monitörün üstünde renk değişimi olabilir veya duvar kağıdı yerinden çıkabilir.
• Duvar Askı Aparatı duvara monte edildikten sonra çıkarılırsa, vida delikleri kalır.
• Duvar Askı Aparatını mekanik titreşimlere maruz kalan bir yerde kullanmayın.

Duvar Askı Aparatını Monte Etme

Sony Bayilerine

UYARI

Aşağıdaki talimatlar yalnızca Sony bayiileri içindir. Bu ürünün montajı, bakımı ve kontrolü sırasında, yukarıda belirtilen güvenlik tedbirlerini okuduğunuzdan ve güvenliğe özellikle önem verdiğinizden emin olun.

Duvar Askı Aparatını televizyonun ya da LCD Monitörün köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı duvar yüzeylerine monte etmeyin.

Duvar Askı Aparatını televizyonun veya LCD Monitörün köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı, kolon gibi duvar yüzeylerine monte etmeyin. Bir kişi veya nesne televizyonun veya LCD Monitörün çıkıntı yapan köşesine veya kenarına çarparsa, yaralanma veya mal hasarı ortaya çıkabilir.

Televizyonu veya LCD Monitörü klimanın üzerine veya altına monte etmeyin.

Televizyon veya LCD Monitör klimadan gelen su sızıntısı veya hava akımına uzun süre maruz kalırsa, yangın, elektrik çarpması veya televizyonda ya da LCD Monitörde arıza meydana gelebilir.

Duvar askı aparatını duvara bu kullanım kılavuzundaki talimatlara göre sağlam bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşerse veya çıkarsa, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya mal hasarına neden olabilir. Duvarın malzemesi için uygun vidaları kullandığınızdan ve üniteyi 8 mm (veya eşdeğeri) çapında dört veya daha fazla vida kullanarak sağlam bir şekilde monte ettiğinizden emin olun.

Birlikte verilen vidaları ve ek parçaları bu kullanım kılavuzundaki talimatlara göre doğru bir şekilde kullandığınızdan emin olun. Başka parçalar kullanırsanız, televizyon veya LCD Monitör düşebilir ve bedensel yaralanmaya veya televizyonun ya da LCD Monitörün hasar görmesine neden olabilir.

Aparatı bu kullanım kılavuzunda açıklanan prosedüre göre doğru bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşer veya çıkarsa, televizyon veya LCD Monitör düşebilir ve bedensel yaralanmaya veya televizyonun ya da LCD Monitörün hasar görmesine neden olabilir.

Vidaları gösterilen konumda iyice sıkıştırdığınızdan emin olun.

Bu yapılmazsa, televizyon veya LCD Monitör düşebilir ve bedensel yaralanmaya veya televizyonun ya da LCD Monitörün hasar görmesine neden olabilir.

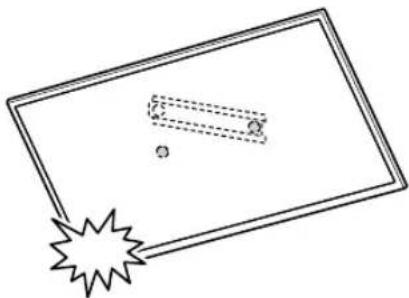

Montaj sırasında televizyonu veya LCD Monitörü darbeye maruz bırakmamaya dikkat edin.

Televizyon veya LCD Monitör darbeye maruz bırakılırsa, düşebilir veya parçalarına ayrılabilir. Bu, yaralanmaya neden olabilir.

Televizyonu veya LCD Monitörü dik ve düz bir duvara monte ettiğinizden emin olun.

Bu yapılmazsa, televizyon veya LCD Monitör düşebilir ve yaralanmaya neden olabilir.

Televizyon veya LCD Monitör doğru şekilde monte edildikten sonra, kabloları doğru şekilde sabitleyin.

Kişiler veya nesneler kablolara takılırsa, yaralanma veya televizyonda ya da LCD Monitörde hasar ortaya çıkabilir.

AC güç kablosunun veya bağlantı kablosunun sıkışmasına izin vermeyin.

AC güç kablosu veya bağlantı kablosu ünite ile duvar arasına sıkışırsa veya güç uygulanarak bükülür veya kıvınlırsa, iç iletkenler ortaya çıkabilir ve bu durum, kısa devreye veya elektrik kesilmesine neden olabilir. Bu durum, yangına veya elektrik çarpmasına neden olabilir.

Duvar Askı Aparatını duvara sabitlemek için gereken vidalar ürünle birlikte verilmez.

Duvar Askı Aparatını monte ederken duvar malzemesi ve yapısı için uygun vidaları kullanın.

Başlamadan önce

- Bu kılavuzda gösterilen Televizyon veya LCD Monitör resimleri, işlemlere dair net açıklamalar sağlamak için kullanılan örneklerdir. Bu nedenle, resimler gerçek Televizyonunuz veya LCD Monitörünüzden farklı görünebilir.

Duvarınızın malzemesi nedir?

Öncelikle, TV'nin veya LCD Monitörün monte edileceği duvarın tipini kontrol edin.

Metal çerçeveli kuru duvar

Tedbirler

• Maksimum kuru duvar kalınlığı: 16 mm.
• İç ahşap saplama vidasının boyutunun genel için 51 mm × 102 mm ve nominal için 38 mm × 89 mm olduğundan emin olun.

İçi Dolu Beton veya Beton Blok

Tedbirler

• Duvar Askı Aparatını doğrudan içi dolu beton duvara monte edin.
• İçi dolu beton duvarın en az 203 mm kalınlıkta olduğundan emin olun.
• Her bir beton bloğun en az 203 mm × 203 mm × 406 mm boyutunda olduğundan emin olun.

Parçaları kontrol etme

SU-WL450 ile birlikte verilir

- Tüm parçaların bulunduğundan emin olun.

ATaban (20) (×1)	B Makara (×2)	C Vida (+PSW 6 × 20)(×4)	E Ara Parçası (20 mm)(×2)
F Kayış (×1)	I Taban Adaptörü (×2)	J Vida (+PSW 4 × 10)(×8)	K Ara Parçası (60 mm)(×2)
L Vida (+PSW 6 × 50)(×2)[SGKX]

- Bu parçalar sizin modelinizde kullanılamaz.

D Vida (+PSW 4 × 20)burç ile (×2)	G Burç (20) (M4) (×2) H Vida (+PSW 4 × 20)(×2)
N Vida (+PSW 4 × 50)(×2)[IMAGE]

TV veya LCD Monitör ile birlikte verilir

Duvar Askı Aparatı VS

(×4)*

* Sadece kısıtlı bölgede/ülkede/modelde.

Montaj için hazırlanma

• Kurulumdan önce televizyonun veya LCD Monitörün Başvuru Kılavuzunu ve Kurulum Kılavuzunu hazır bulundurun.
• Televizyonun veya LCD Monitörün montaj konumunu onaylayın.
• 8 mm çapında dört veya daha fazla vida ve 5 mm çapında veya eşdeğer bir vida hazırlayın (birlikte verilmez). Duvarın malzemesine uygun vidalar seçin.
• Aşağıdaki aletleri hazırlayın:

*1		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Sadece metal çerçeveli kuru duvarlar için

*2 Sadece içi dolu beton veya beton blok duvarlar için
*3 Modele bağlı olarak
*4 Yalnızca 189,3 cm (75 inç) üzeri Televizyonlar veya LCD Monitörler için (Mısır hariç) Yalnızca 75 inç (189,3 cm) üzeri Televizyonlar veya LCD Monitörler için (yalnızca Mısır)

Duvar Askı Aparatının duvara montajı

1 Montaj konumuna karar verin. Duvarda TV veya LCD Monitör için yeterince alan olduğundan ve duvarın TV'nin veya LCD Monitörün ağırlığının en az dört katı ağırlık taşıyabileceğinden emin olun. TV'nin veya LCD Monitörün ağırlığı için TV'nizin veya LCD Monitörünüzün Başvuru Kılavuzuna bakın.

Not

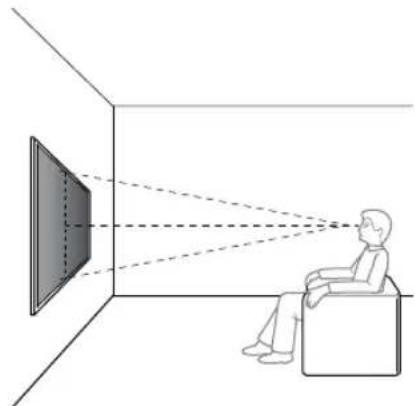

• TV'niz veya LCD Monitörünüz duvara monte edildiğinde, TV'nin veya LCD Monitörün üst tarafı öne doğru biraz eğilir.
• Kurulum konumunu televizyonu veya LCD Monitörü izleyeceğiniz yerden kontrol etmenizi öneririz.

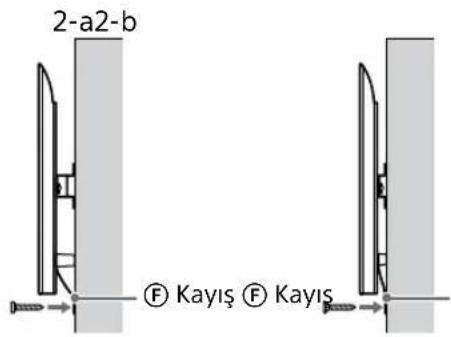

2 Aşağıda gösterildiği gibi duvara montaj tarzını seçin.

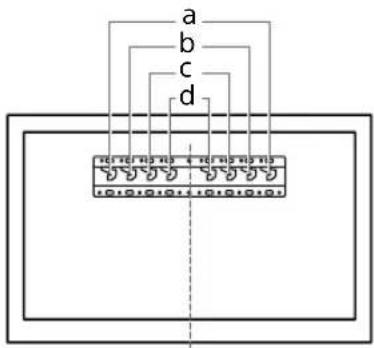

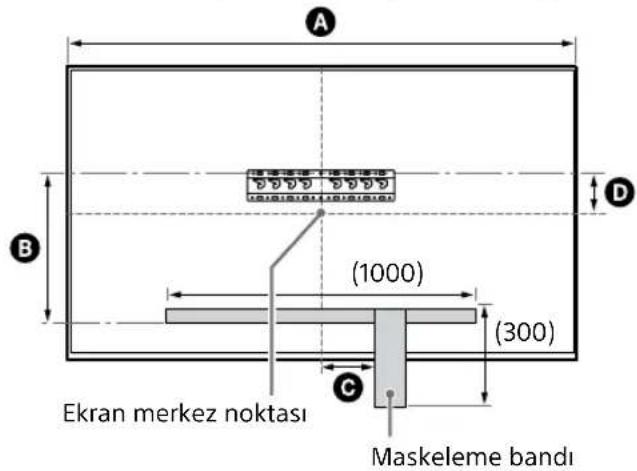

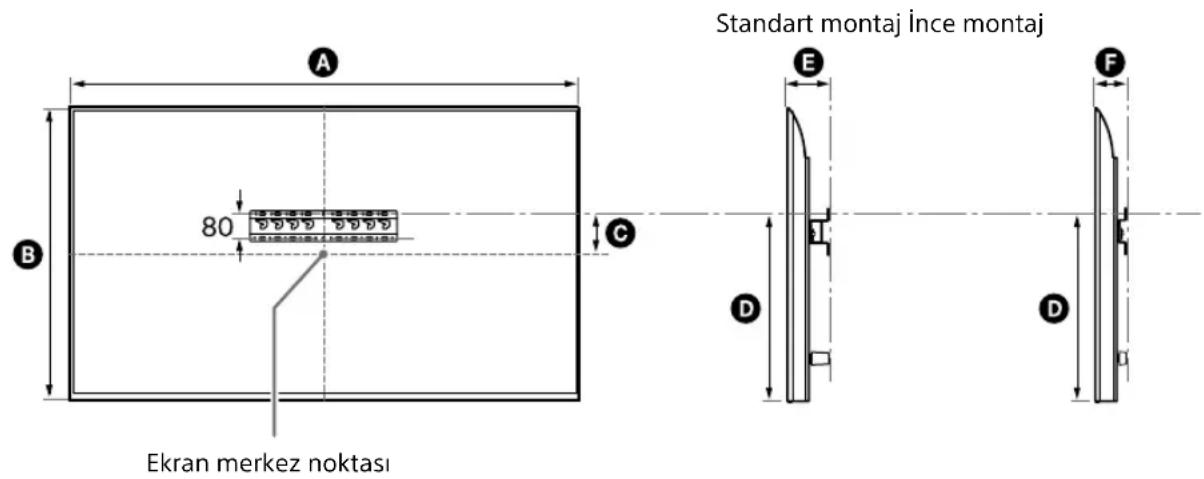

- 19. sayfadaki "Duvar Askı Aparatının duvara montajı için ölçüm" bölümüne başvurun.

UYARI

- 2-b seçildiğinde, Arka terminale erişim sınırlıdır.

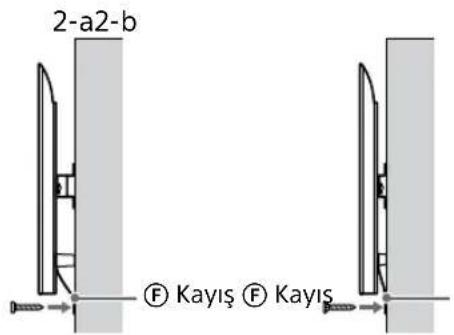

2-a2-b

3 Standart montaj (2-a) seçilirse: Vidayı (+PSW 4 × 10) Ⓙ kullanarak Taban Adaptörünü Ⓘ Tabana (20) Ⓐ takın.

• 21. sayfadaki "Taban Adaptörünün ① takılacağı konum" bölümüne başvurun.

Ör., taban Adaptörünü ① "a" konumuna takma

İnce montaj (2-b) seçilirse:

Bu adımı atlayın.

4 Tabanı (20) Ⓐ kurmak için vidaların konumuna karar verin.

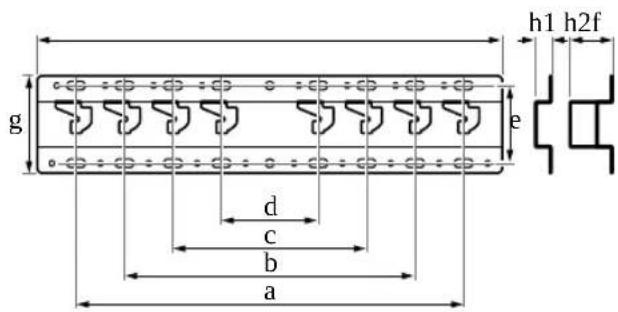

- 18. sayfadaki "Teknik Özellikler" bölümüne başvurun.

UYARI

• Televizyonun veya LCD Monitörün monte edileceği duvarın sağlamlığını belirleyin. Gerekirse duvarı yeterli derecede güçlendirin.
• Televizyonun veya LCD Monitörün monte edildiği duvar, televizyonun veya LCD Monitörün en az dört katı ağırlığı destekleyebilmelidir. (Televizyonun veya LCD Monitörün ağırlığı için Başvuru Kılavuzuna bakın.)

Standart montaj (2-a) seçilirse:

Taban Adaptörünün ① delik konumlarını kullanın.

Ör., tabanın (20) Ⓐ takılacağı "a" konumundaki işaret

İnce montaj (2-b) seçilirse:

Ör., tabanın (20) Ⓐ takılacağı "a" konumundaki işaret

5 işaretlerin bulunduğu noktalara kılavuz delikleri delin.

Duvarda deliklerin delineceği konumun TV'nin veya LCD Monitörün ağırlığının en az dört katını destekleyebilecek kadar yeterince güçlü olduğundan emin olun.

Metal çerçeveli kuru duvarlarda delik delme:

×4 75 mm 5,5 mm

Not

- Pilot delikleri mutlaka 5,5 mm'lik matkap ucu kullanılarak en az 75 mm derinliğinde açılmalıdır.

İçi dolu beton veya beton blok duvarlarda deilk delme:

×4 75 mm 10 mm

6 Taban (20) Ⓐ'yi uygun vidalar (birlikte verilmez) kullanarak duvara monte edin.

Not

• 8 mm çapında veya eşdeğer dört veya daha fazla vida kullanın (birlikte verilmez).
• Bir su terazisi kullanarak Taban (20) Ⓐ'nın düz olup olmadığını kontrol edin.

Standart montaj (2-a) seçilirse:

Dört vidayı taban (20) Ⓐ ile Taban Adaptörünün Ⓞ deliklerine takın.

Ör., tabanı (20) Ⓐ "a" konumuna takma

İnce montaj (2-b) seçilirse:

Kurulum konumunu duvara işaretleyin.

Maskeleme bandı (birlikte verilmez) kullanarak televizyonun veya LCD Monitörün konumunu Taban (20) Ⓐ veya Taban Adaptörünün ① yakınında işaretleyin.

- 22. sayfadaki "Televizyon veya LCD Monitör montaj konumu için duvar işaretlemesi" bölümüne başvurun.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL hariç Bu adımı atlayın.

Televizyonun veya LCD Monitörün montajı için hazırlanma

Not

- Çıkarılan vidaları ve kullanılmayan parçaları çocuklardan uzak tutarak güvenli bir yerde depoladığınızdan emin olun.

∅/X

Televizyonu veya LCD Monitörü Kartondan Duvara Monte Etme\*

* Sadece kısıtlı bölgede/ülkede/modelde.

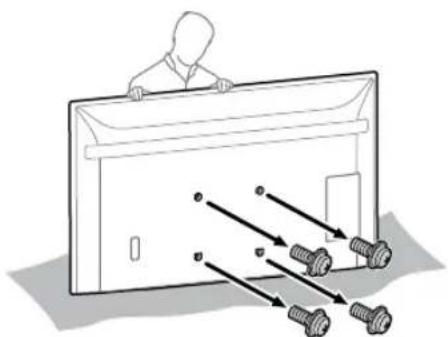

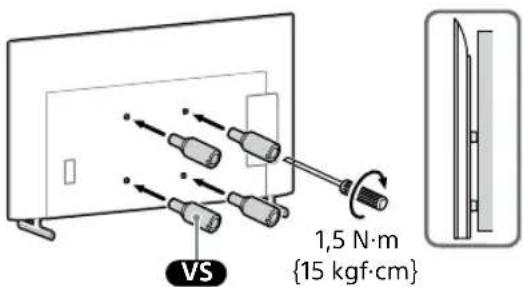

1 TV'nin veya LCD Monitörün arkasındaki vidaları çıkarın.

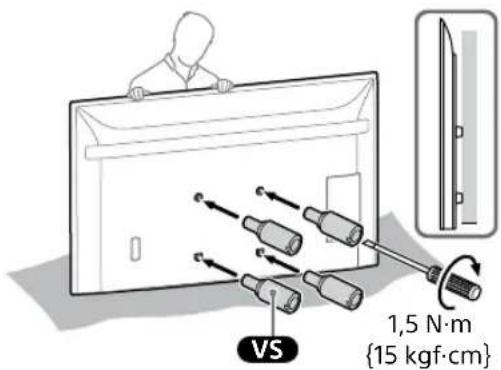

2 Duvar Askı Aparatını VS (TV veya LCD Monitör ile birlikte verilir) TV'nin veya LCD Monitörün arkasına takın (duvarla paralel hale getirmek için).

VS 1,5 N·m {15 kgf·cm}

Not

- Bunları Televizyona veya LCD Monitöre takarken Duvar Askı Aparatını VS sabitleldiğinizden emin olun. Duvar Askı Aparatını VS takmak için yalnızca düz başlı bir tornavida kullanın. Başka bir aletin kullanılması Duvar Askı Aparatının VS aşırı torkla sıkılmasına ve Televizyonun veya LCD Monitörün hasar görmesine neden olabilir.

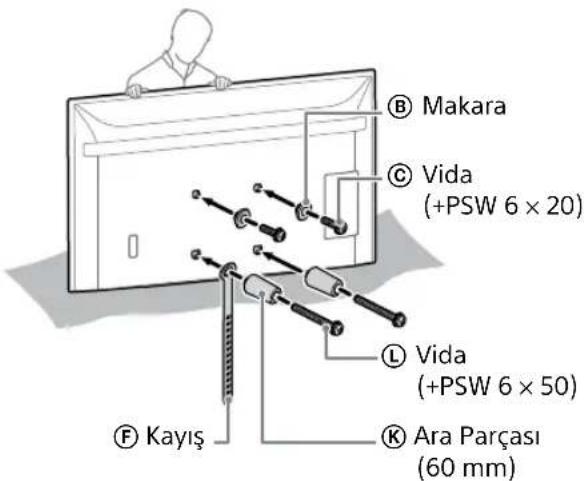

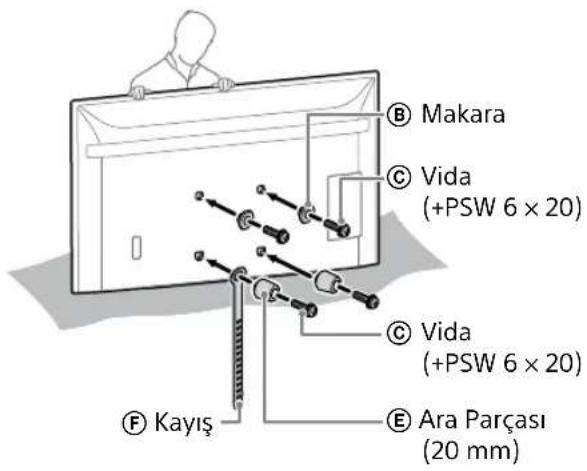

3 Duvar Askı Aparatı için olan ek parçaları takın. 6. sayfada "Parçaları kontrol etme" içindeki "SU-WL450 ile birlikte verilir" bölümüne başvurarak Ek parçaları kontrol edin.

Not

• Ek parçaları vidaları kullanarak sıkı bir şekilde sabitleyin.
• Elektrikli tornavida kullanırken, torku yaklaşık 1,5 N·m {15 kgf·cm} olarak ayarlayın.

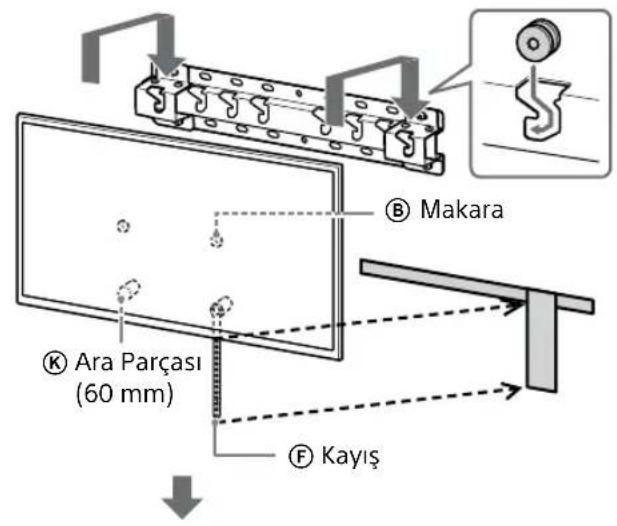

Standart montaj (2-a) seçilirse:

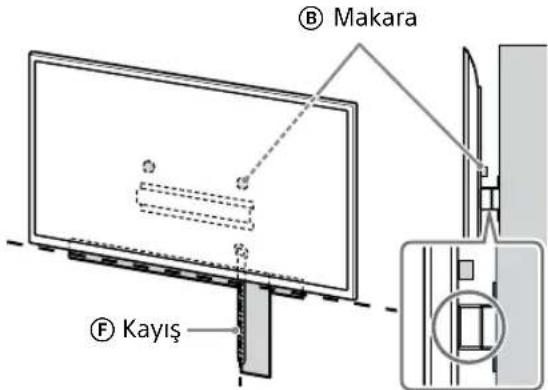

B Makara C Vida (+PSW 6 × 20) L Vida (+PSW 6 × 50) F Kayış K Ara Parçası (60 mm)

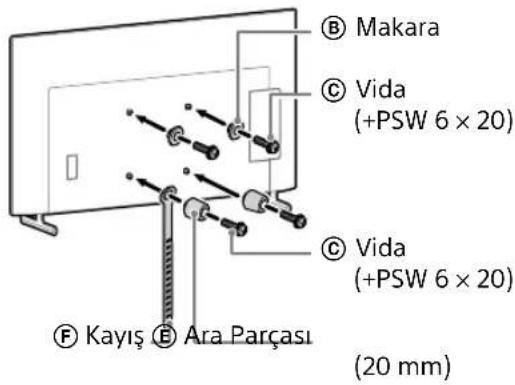

İnce montaj (2-b) seçilirse:

B Makara C Vida (+PSW 6 × 20) C Vida (+PSW 6 × 20) E Ara Parçası (20 mm) F Kayış

4 Gerekli kabloyu(kabloları) televizyona veya LCD Monitöre bağlayın.

Televizyonu veya LCD Monitörü duvara monte etmeden önce kabloları bağladığınızdan emin olun. Televizyon veya LCD Monitör monte edildiğinde kabloları bağlayamayacaksınız.

Not

• Duvardan kablo geçirme işini lisanslı bir taşerona verin.
• Üzerine basmamak için duvara montaj işleminden önce bağlantı kablolarını toplayın.

Televizyonu veya LCD Monitörü Masaüstü Sehpasından Duvara Monte Etme\*

* Sadece kısıtlı bölgede/ülkede/modelde.

1 Televizyon veya LCD Monitörün ayakta durmasını sağlamak için Masa Üstü Sehpasını takın.

- Televizyonunuzun veya LCD Monitörünüzün Kurulum Kılavuzuna bakın.

2 TV'nin veya LCD Monitörün arkasındaki vidaları çıkarın.

3 Duvar Askı Aparatını VS (TV veya LCD Monitör ile birlikte verilir) TV'nin veya LCD Monitörün arkasına takın (duvarla paralel hale getirmek için).

VS 1,5 N·m {15 kgf·cm}

Not

- Bunları Televizyona veya LCD Monitöre takarken Duvar Askı Aparatını VS sabitlediğinizden emin olun. Duvar Askı Aparatını VS takmak için yalnızca düz başlı bir tornavida kullanın. Başka bir aletin kullanılması Duvar Askı Aparatının VS aşırı torkla sıkılmasına ve Televizyonun veya LCD Monitörün hasar görmesine neden olabilir.

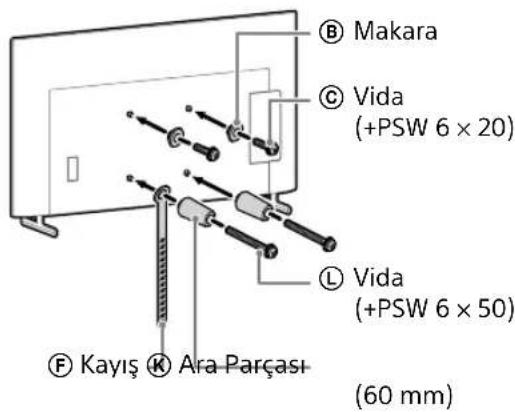

4 Duvar Askı Aparatı için olan ek parçaları takın. 6. sayfada "Parçaları kontrol etme" içindeki "SU-WL450 ile birlikte verilir" bölümüne başvurarak Ek parçaları kontrol edin.

Not

• Ek parçaları vidaları kullanarak sıkı bir şekilde sabitleyin.
• Elektrikli tornavida kullanırken, torku yaklaşık 1,5 N·m {15 kgf·cm} olarak ayarlayın.

Standart montaj (2-a) seçilirse:

⑧ Makara ⑨ Vida (+PSW 6 × 20) ① Vida (+PSW 6 × 50) ⑤ Kayış Ⓜ Ara Parçası (60 mm)

İnce montaj (2-b) seçilirse:

⑧ Makara ⑨ Vida (+PSW 6 × 20) ⑩ Vida (+PSW 6 × 20) ④ Kayış ⑤ Ara Parçası (20 mm)

5 Gerekli kabloyu(kabloları) televizyona veya LCD Monitöre bağlayın.

Televizyonu veya LCD Monitörü duvara monte etmeden önce kabloları bağladığınızdan emin olun. Televizyon veya LCD Monitör monte edildiğinde kabloları bağlayamayacaksınız.

Not

• Duvardan kablo geçirme işini lisanslı bir taşerona verin.
• Üzerine basmamak için duvara montaj işleminden önce bağlantı kablolarını toplayın.

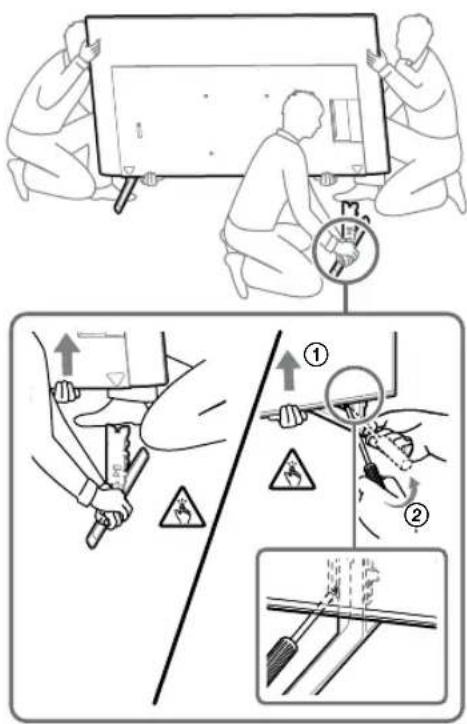

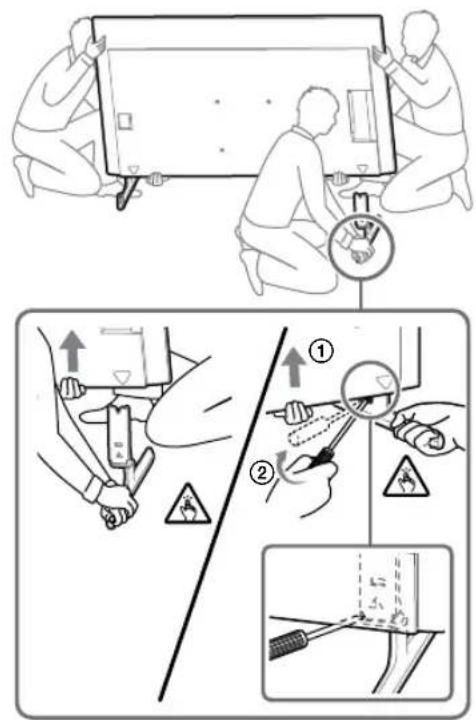

6 Masa Üstü Sehpasını televizyondan veya LCD Monitörden sökün.

Aşağıdaki resim bir çalışma örneğidir.

FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L hariç

- Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Diğer insanlar televizyonu veya LCD Monitörü kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.

- Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.

Sadece FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL

- Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Diğer insanlar televizyonu veya LCD Monitörü kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.

- Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.

Sadece KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Diğer insanlar televizyonu veya LCD Monitörü kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.

- Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.

- Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Diğer insanlar televizyonu veya LCD Monitörü kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.

- Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.

Not

• Masa Üstü Sehpadan ayırmak için üç veya daha fazla insan gereklidir.
• Masa Üstü Sehpayı televizyondan veya LCD Monitörden ayırırken aşırı güç uygulamayın: çünkü televizyon veya LCD Monitör düşmesine ve dolayısıyla fiziksel yaralanma veya televizyonun ya da LCD Monitörün hasar görmesine neden olabilirsiniz.
• Televizyona veya LCD Monitöre hasar gelmesini engellemek için Masaüstü Sehpayı kaldırırken dikkatli olun.
• Masa Üstü Sehpası sökme işlemi sırasında televizyonu veya LCD Monitörü kaldırırken dikkatli olun; Masa Üstü Sehpası devrilebilir ve yaralanmalara neden olabilir.
• Masa Üstü Sehpasını televizyondan veya LCD Monitörden sökerken çıkarırken devrilmemesi ve televizyonun veya LCD Monitörün oturduğu yüzeye zarar vermemesi için dikkatli olun.

Televizyonu veya LCD Monitörü duvara monte etme

Sadece FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

UYARI

- Büyük bir televizyon veya LCD Monitör taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon veya LCD Monitör için üç veya daha fazla kişi) gereklidir (Mısır hariç). - Büyük bir televizyon veya LCD Monitör taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon veya LCD Monitör için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

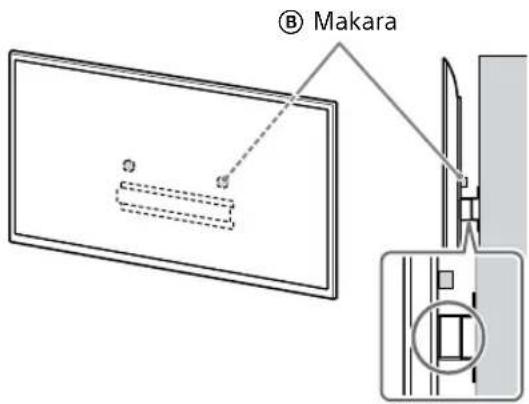

1 Televizyonu veya LCD Monitörü kaldırın.

• Makaraların Ⓑ, Taban (20) Ⓐ veya Taban Adaptörü ① üzerinde asılacağı konum için 21. sayfadaki "Taban Adaptörünün ① takılacağı konum" bölümüne başvurun.
• Televizyonu veya LCD Monitörü tutarken televizyonun veya LCD Monitörün arka tarafının Taban (20) Ⓐ veya Taban Adaptörünün ① arka tarafına değişğinden emin olun.

Not

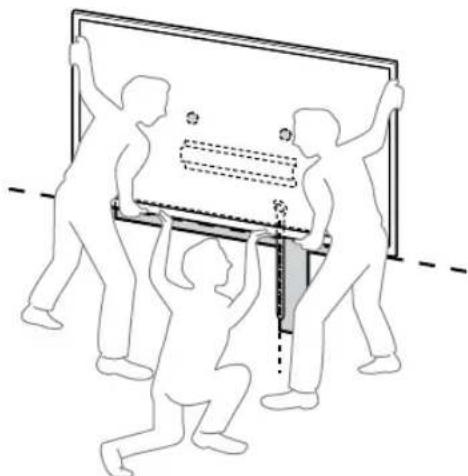

• Televizyonu veya LCD Monitörü iki elinizle sıkı bir şekilde tutun ve Kayış Ⓕ ile televizyonun veya LCD Monitörün alt kısmının maskeleme bandıyla aynı hizada olduğundan emin olun.
• Televizyonu veya LCD Monitörü üç kişiyle taşıyın ve televizyonun veya LCD Monitörün önündeki kişi, diğerlerinin konumu ayarlaması için kılavuzluk etsin.

- Televizyonu veya LCD Monitörü duvara monte ederken, özellikle Televizyonu veya LCD Monitörü aşağıdaki destekleyen kişi çok dikkatli olmalıdır; çünkü Televizyon veya LCD Monitör düşebilir ve ciddi bedensel yaralanmalara ve hatta ölüme neden olabilir.

⑧ Makara ⑨ Kayış

2 Televizyonu veya LCD Monitörü Taban (20) Ⓐ veya Taban Adaptörü Ⓡ üzerine monte edin.

• Televizyonu veya LCD Monitörü yavaşça aşağıya doğru kaydırın ve televizyonun veya LCD Monitörün arkasına takılı Makaraları ⑧ deliklerin şeklini doğrulayarak Taban (20) ⑨ ya da Taban Adaptörüne ⑪ takın.
• Televizyonu veya LCD Monitörü duvara monte ettikten sonra, Makaraların ⑧ Tabana (20) ⑨ veya Taban Adaptörüne ⑪ sıkı bir şekilde kilitlendiğinden emin olun.
• Televizyonun veya LCD Monitörün düşmeyeceğinden emin olmak için her iki elinizi de yavaşça bırakın.

- Televizyonu veya LCD Monitörü duvara taktıktan sonra maskeleme bandını duvardan çıkarın.

Standart montaj (2-a) seçilirse:

⑧ Makara ⑨ Ara Parçası (60 mm) ④ Kayış

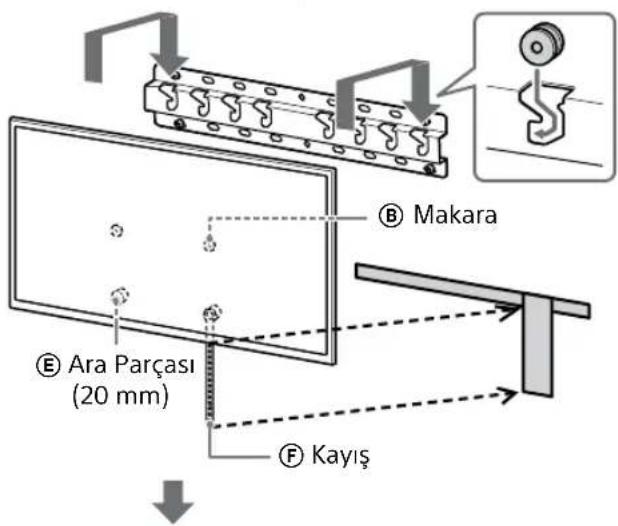

ince montaj (2-b) seçilirse:

⑧ Makara ⑨ Ara Parçası (20 mm) ④ Kayış

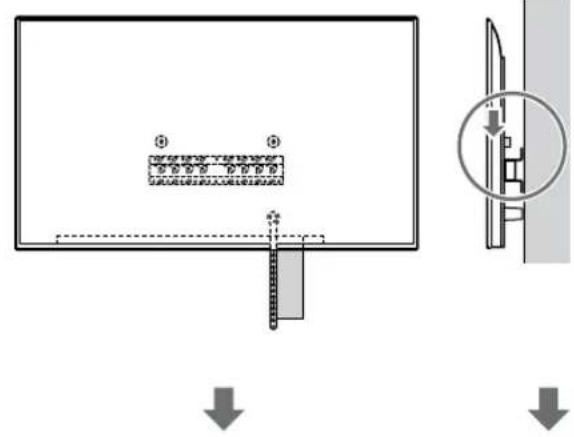

3 Televizyonun veya LCD Monitörün altının kaymasını önleme.

- Kayışın Ⓕ gevşek tarafını tutun ve duvara sıkıca takın.

2-a2-b F Kayış F Kayış

- 5 mm çapında veya eşdeğer vida kullanım (birlikte verilmez).

Not

- Televizyonun veya LCD Monitörün altını hafifçe kendinize doğru çekmeyi deneyerek ileri doğru oynamadığından emin olun. Herhangi bir oynama varsa, doğru sabitlenmemiştir ve Kayış Ⓔ tekrar sıkıca sabitlenmelidir.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL hariç

UYARI

- Büyük bir televizyon veya LCD Monitör taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon veya LCD Monitör için üç veya daha fazla kişi) gereklidir (Mısır hariç). - Büyük bir televizyon veya LCD Monitör taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon veya LCD Monitör için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

1 Televizyonu veya LCD Monitörü kaldırın.

- Makaraların Ⓑ, Taban (20) Ⓐ veya Taban Adaptörü ① üzerinde asılacağı konum için 21. sayfadaki "Taban Adaptörünün ① takılacağı konum" bölümüne başvurun. - Televizyonu veya LCD Monitörü tutarken televizyonun veya LCD Monitörün arka tarafından Taban (20) Ⓐ veya Taban Adaptörünün ① arka tarafına değişğinden emin olun.

⑧ Makara

Not

- Televizyonu veya LCD Monitörü iki elinizle sıkı bir şekilde tutun.

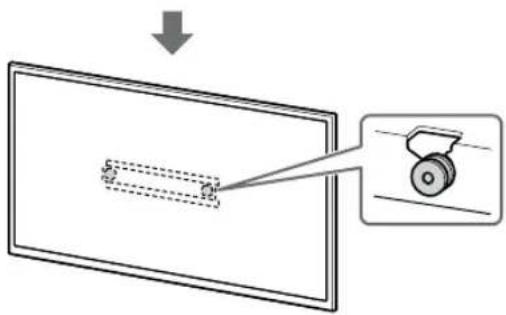

2 Televizyonu veya LCD Monitörü Taban (20) Ⓐ veya Taban Adaptörü Ⓘ üzerine monte edin.

- Televizyonu veya LCD Monitörü yavaşça aşağıya doğru kaydırın ve televizyonun veya LCD Monitörün arkasına takılı Makaraları ⑧ deliklerin şeklini doğrulayarak Taban (20) ⑨ ya da Taban Adaptörüne ⑪ takın. - Televizyonu veya LCD Monitörü duvara monte ettikten sonra, Makaraların ⑬ Tabana (20) ⑭ veya Taban Adaptörüne ⑮ sıkı bir şekilde kilitlendiğinden emin olun. - Televizyonun veya LCD Monitörün düşmeyeceğinden emin olmak için her iki elinizi de yavaşça bırakın.

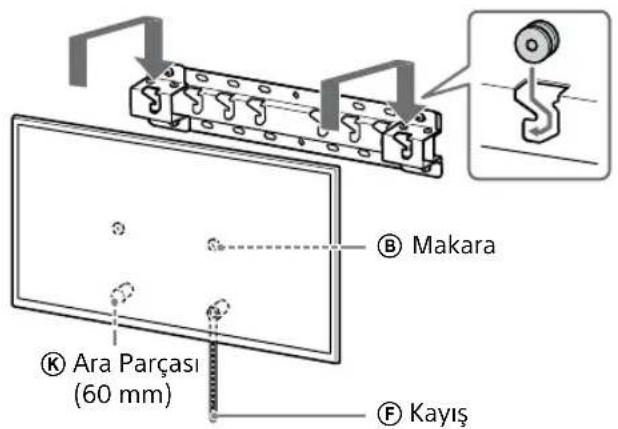

Standart montaj (2-a) seçilirse:

B Makara K Ara Parçası (60 mm) F Kayış

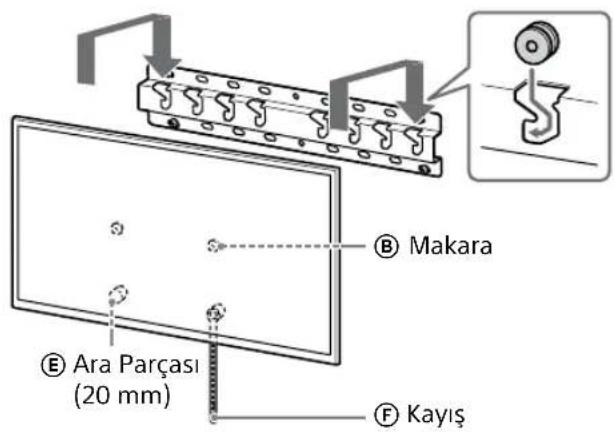

İnce montaj (2-b) seçilirse:

⑧ Makara ⑨ Ara Parçası (20 mm) ⑩ Kayış

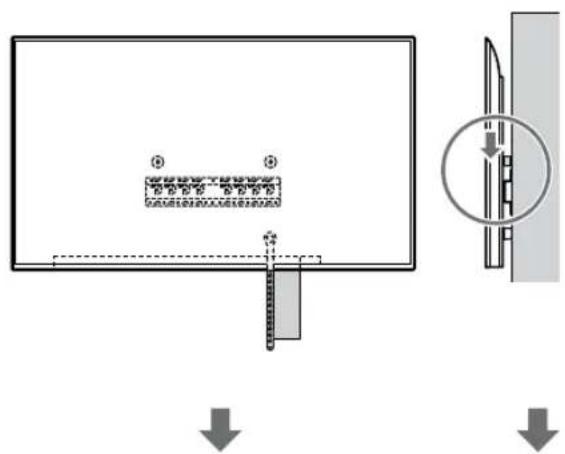

3 Televizyonun veya LCD Monitörün altının kaymasını önleme.

- Kayışın Ⓕ gevşek tarafını tutun ve duvara sıkıca takın.

2-a2-b F Kayış F Kayış

- 5 mm çapında veya eşdeğer vida kullanım (birlikte verilmez).

Not

- Televizyonun veya LCD Monitörün altını hafifçe kendinize doğru çekmeyi deneyerek ileri doğru oynamadığından emin olun. Herhangi bir oynama varsa, doğru sabitlenmemiştir ve Kayış Ⓔ tekrar sıkıca sabitlenmelidir.

Montajın tamamlandığını onaylama

Aşağıdaki noktaları kontrol edin.

• Makaraların Ⓑ Tabana (20) Ⓐ veya Taban Adaptörüne ① sıkı bir şekilde asıldığından emin olun.
• Güç kablosu ve kablo bükülü veya sıkıştırılmış olmamalıdır.
• Kayış Ⓕ sıkı olmalı, gevşek olmamalıdır.

UYARI

- AC güç kablosu vb. 'nin yanlış yerleştirilmesi, kısa devreye ve dolayısıyla yangına veya elektrik çarpmasına neden olabilir. Montajın güvenli bir şekilde tamamlandığından emin olun.

Diğer bilgiler

Televizyonu veya LCD Monitörü çıkarırken, önceki kurulum prosedürünü ters yönde izleyin.

- Büyük bir televizyon veya LCD Monitör taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon veya LCD Monitör için üç veya daha fazla kişi) gereklidir (Mısır hariç). Büyük bir televizyon veya LCD Monitör taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon veya LCD Monitör için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

Teknik Özellikler

g h1 h2f e d c b a

Boyutlar: (Yakl.) [mm]

h1 : 20 (ince montaj için, 2-b)
h2 : 60 (standart montaj için, 2-a)

Ağırlık (yalnızca taban): (Yakl.) [kg] 0,8

Tasarım ve teknik özellikler, önceden bildirilmeksizin değişikliğe tabidir.

Referanslar

Duvar Askı Aparatının duvara montajı için ölçüm

Tablodaki şekiller montaja bağlı olarak biraz değişebilir.

(mm)

Model adi	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43 592	138 96
XR-85X90L XRM-85X90L	1891	1085	58	607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8	495	137 95
KD-75X85L KM-75X85L	1671	960	21	508	123	81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12	493	137 95
XR-75X90L XRM-75X90L	1668	959	21	508	123	81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447	832	85	505	123 81
KD-65X81BL / 65X80L KM-65X80L	1452	836	76	494	135	93
XR-65X90L XRM-65X90L	1445	831	85	505	123 81

(mm)

Model adi	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90L XRM-55X90L	1225	707	146	505	122	81
FW-50BZ30L KD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80L KM-50X80L	1119	649	63	392	133	91
FW-43BZ30L KD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80L KM-43X80L	964	563	111	392	133	91

Taban Adaptörünün ① takılacağı konum

a b c d

Model adı Kanca konumu
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Model adı Kanca konumu
FW-55BZ40L / 55BZ35L /55BZ30LKD-55X85L / 55X81BL /55X80L / 55X78AL / 55X77L /55X75WLKM-55X85L / 55X80LXR-55X90LXRM-55X90L	b
FW-50BZ30LKD-50X80L / 50X77L /50X75WLKM-50X80L	c
FW-43BZ30LKD-43X80L / 43X77L /43X75WLKM-43X80L	c

Televizyon veya LCD Monitör montaj konumu için duvar işaretlemesi

A B (1000) (300) C Ekran merkez noktası Maskeleme bandi

(mm)

Model adi	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21
