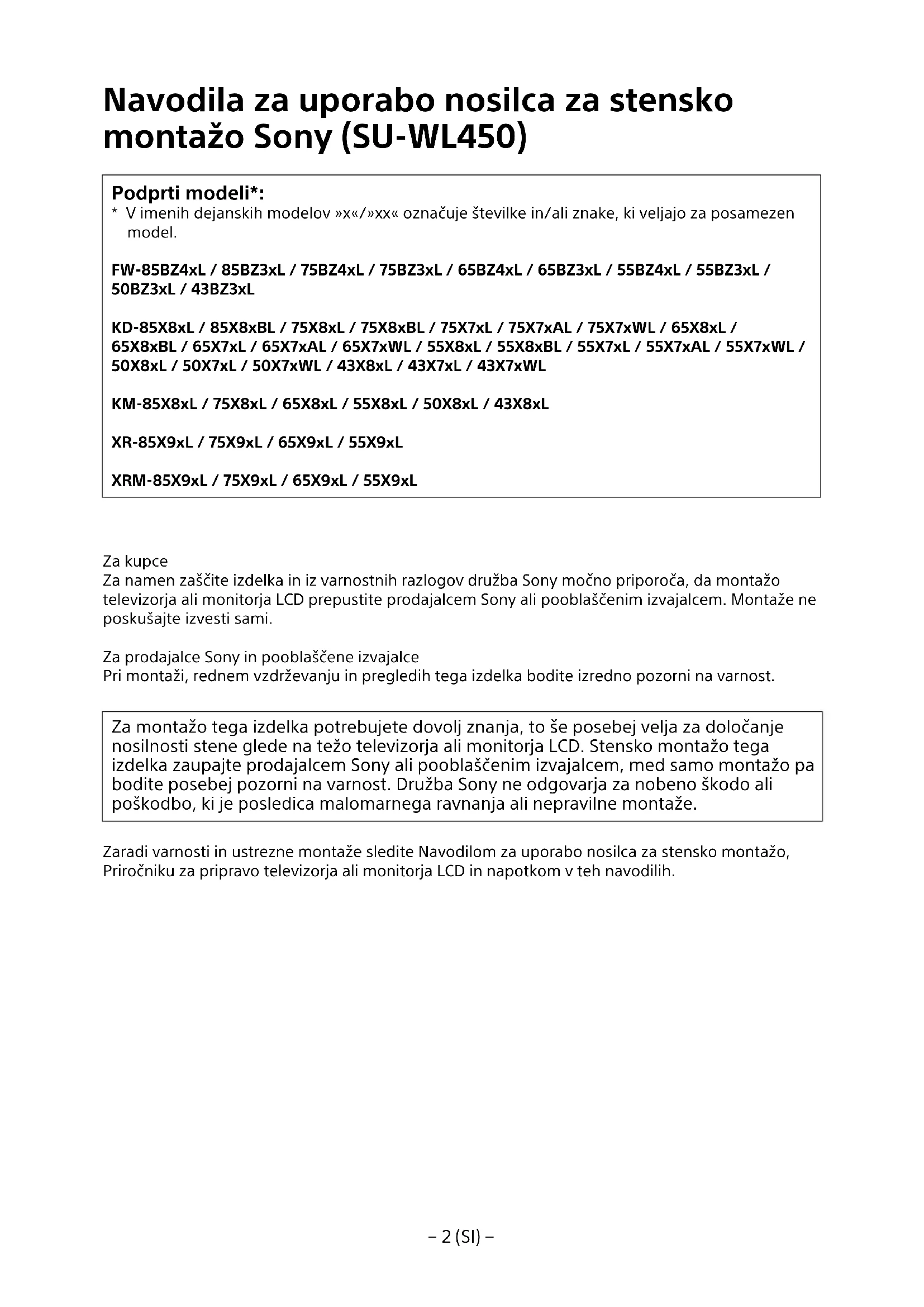

NAVODILA ZA UPORABO KD-50X80L SONY

* V imenih dejanskih modelov »x«/»xx« označuje številke in/ali znake, ki veljajo za posamezen model.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Za namen zaščite izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja ali monitorja LCD prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami.

Za prodajalce Sony in pooblaščene izvajalce

Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost.

Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja ali monitorja LCD. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.

Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Priročniku za pripravo televizorja ali monitorja LCD in napotkom v teh navodilih.

Nosilec za stensko montažo

O varnosti

Zahvaljujemo se vam za nakup tega izdelka.

Za kupce

Vgradnja televizorja ali monitorja LCD na steno

OPOZORILO

MONTAŽO NAJ IZVEDE USPOSOBLJENO OSEBJE

Montažo tega izdelka lahko izvede samo osebje, ki je ustrezno usposobljeno za določanje nosilnosti zidu za težo televizorja ali monitorja LCD. Če televizor ali monitor LCD ni ustrezno zavarovan med izvajanjem montaže, lahko pade in povzroči resne poškodbe. Družba Sony ni odgovorna za nobeno škodo ali poškodbe, ki so posledica neustreznega rokovanja ali neustrezne montaže ali montaže izdelkov, ki niso navedeni tukaj. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik.

Za prodajalce Sony

Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastale zaradi nepravilnega ravnanja ali vgradnje. Po vgradnji dajte ta priročnik kupcu.

Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Sami ste odgovorni, da pozorno preberete in v celoti razumete ter upoštevate vsa navodila v teh navodilih za uporabo. V nasprotnem primeru lahko pride do resnih telesnih poškodb ali škode na lastnini, zaradi česar lahko pride do izničenja garancije. Ta priročnik shranite za uporabo v prihodnje.

Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelkov pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila.

POZOR

Predpisani izdelki

Ta nosilec za stensko montažo je namenjen za uporabo s predpisanimi televizorji ali monitorji LCD. Pri televizorjih ali monitorjih LCD glejte Referenčni priročnik, da vidite, ali lahko uporabljate nosilec za stensko montažo.

Za kupce

OPOZORILO

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka.

Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok.

Če nosilec za stensko montažo ali televizor ali monitor LCD nista pravilno vgrajena, lahko pride do naslednjih nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.

• Televizor ali monitor LCD lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.
• Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora prenesti najmanj štirikratno težo televizorja ali monitorja LCD.
  (Za težo televizorja ali monitorja LCD glejte njegov Referenčni priročnik.)
• Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroči telesne poškodbe ali materialno škodo.

Selitev ali snemanje televizorja ali monitorja LCD prepustite pooblaščenim izvajalcem.

Če televizor ali monitor LCD prevažajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Za prevoz velikega televizorja ali monitorja LCD sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije ali monitor LCD in večje) (razen za Egipt).

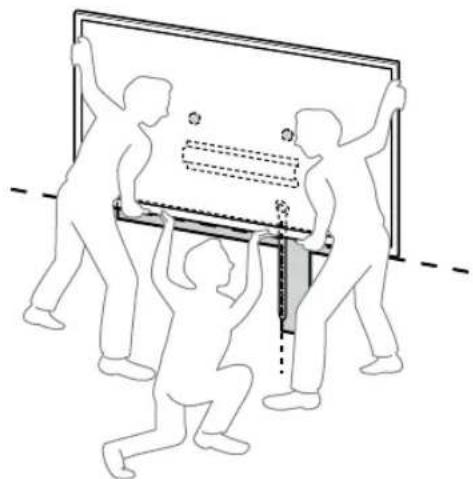

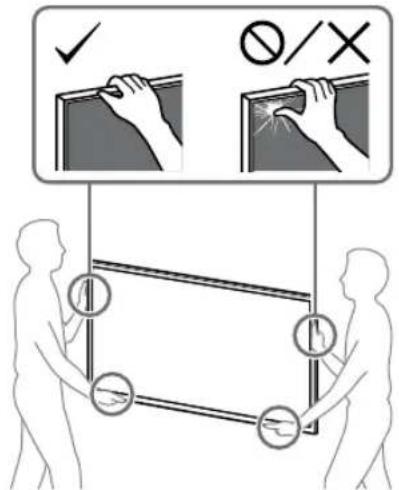

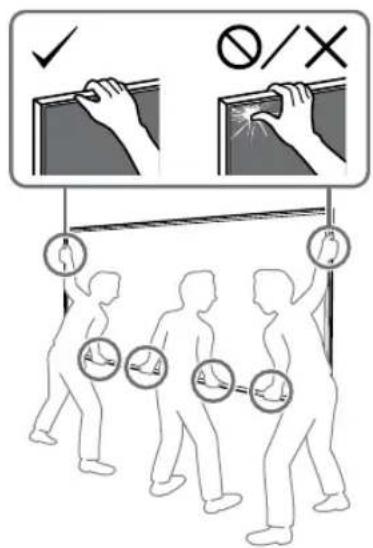

Za prevoz velikega televizorja ali monitorja LCD sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije ali monitor LCD in večje) (samo za Egipt).

Ne odstranite vijakov itd., ko vgradite televizor ali monitor LCD.

Sicer lahko televizor ali monitor LCD pade in povzroči telesne poškodbe ali materialno škodo.

Ne predelujte delov nosilca za stensko montažo.

Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo.

Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo.

Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor ali monitor LCD.

Televizorja ali monitorja LCD ne tresite v smeri levo/desno ali navzgor/navzdol.

Sicer lahko televizor ali monitor LCD pade in povzroči telesne poškodbe ali materialno škodo.

Na televizor ali monitor LCD se ne naslanjajte in se nanj ne obešajte.

Na televizor ali monitor LCD se ne naslanjajte in se nanj ne obešajte, saj lahko pade na vas in povzroči hude telesne poškodbe.

POZOR

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode.

- Neuporabljene dele shranite na varnem mestu za prihodnjo uporabo. Hranite jih zunaj dosega otrok.

Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo.

Na zgornjo stran televizorja ali monitorja LCD ne delujte s preveliko silo. Sicer lahko televizor ali monitor LCD pade in povzroči telesne poškodbe ali materialno škodo.

Varnostna opozorila

• Če dolgo uporabljate televizor ali monitor LCD, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem ali monitorjem LCD razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
• Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.
• Nosilca za stensko montažo ne uporabljate na mestu, kjer bi lahko bil izpostavljen mehanskim tresljajem.

Vgradnja nosilca za stensko montažo

Za prodajalce Sony

OPOZORILO

Ta navodila so namenjena samo za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanje ter preverjanjem tega izdelka posebej pozorni na varnost.

Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja ali monitorja LCD štrleli stran od površine stene.

Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja ali monitorja LCD štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja ali monitorja LCD, lahko povzroči telesne poškodbe ali materialno škodo.

Televizorja ali monitorja LCD ne vgradite nad ali pod klimatsko napravo.

Če je televizor ali monitor LCD dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju ali monitorju LCD.

Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Obvezno uporabite primerne vijake za material stene in trdno vgradite enoto z najmanj štirimi vijaki premera 8 mm (ali enakovrednimi).

Obvezno pravilno uporabite priložene vijake in pritrditvene dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor ali monitor LCD pade in koga telesno poškoduje ali pa se lahko poškoduje televizor ali monitor LCD.

Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko televizor ali monitor LCD pade in povzroči telesne poškodbe ali škodo na televizorju ali monitorju LCD.

Vijake obvezno trdno zategnite na predvidenem mestu.

Če tega ne storite, lahko televizor ali monitor LCD pade in koga telesno poškoduje ali pa se lahko poškoduje televizor ali monitor LCD.

Pazite, da med vgradnjo televizorja ali monitorja LCD ne izpostavite udarcem.

Če je televizor ali monitor LCD izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe.

Televizor ali monitor LCD obvezno vgradite na navpično in ravno steno.

Sicer lahko televizor ali monitor LCD pade in povzroči telesne poškodbe.

Po pravilni vgradnji televizorja ali monitorja LCD pravilno pritrdite kable.

Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor ali monitor LCD.

Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov.

Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar.

Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.

Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.

Pred začetkom

- Ilustracije televizorja ali monitorja LCD, prikazane v tem priročniku, so primeri, ki se uporabljajo za jasne razlage postopkov. Zaradi tega se lahko slike razlikujejo od dejanskega televizorja ali monitorja LCD.

Iz česa je izdelana vaša stena?

Najprej preverite vrsto stene, na katero želite namestiti televizor ali monitor LCD.

Gips plošče s tramovi

Varnostna opozorila

• Največja debelina gips plošč: 16 mm.
• Zagotovite, da so dimenzije notranjih lesenih tramov vsaj 51 mm × 102 mm za splošno ali 38 mm × 89 mm za nominalno.

Trden beton ali betonski blok

Varnostna opozorila

• Nosilec za stensko montažo namestite neposredno na trdno betonsko steno.
• Zagotovite, da je debelina trdne betonske stene vsaj 203 mm.
• Zagotovite, da so dimenzije posameznega betonskega bloka vsaj 203 mm × 203 mm × 406 mm.

Preverjanje delov

Priloženo pri SU-WL450

- Preverite, ali so vsi deli priloženi.

A Podstavek (20) (×1)	B Škripec (×2)	C Vijak (+PSW 6 × 20)(×4)	E Distančnik (20 mm)(×2)
F Jermen (×1) 1 Prilagodilnik	podstavka (×2)	J Vijak (+PSW 4 × 10)(×8)	K Distančnik (60 mm)(×2)

- Ti deli se ne smejo uporabljati za vaš model.

Priloženo televizorju ali monitorju LCD

Priključek za stensko montažo VS (×4)*

• Pred montažo imejte pri roki Referenčni priročnik za televizor ali monitor LCD in Priročnik za pripravo.
• Potrdite mesto vgradnje televizorja ali monitorja LCD.
• Pripravite najmanj štiri vijake premera 8 mm in en premera 5 mm ali enakovredne (niso priloženi). Izberite vijake, ki so primerni za material stene.
• Pripravite naslednja orodja:

*1		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Samo za gips plošče s tramovi

*2 Samo za trden beton ali betonski blok
*3 Odvisno od modelov
*4 Samo za televizor ali monitor LCD velikosti 189,3 cm (75 palcev) in več (razen za Egipt) Samo za televizor ali monitor LCD velikosti 75 palcev (189,3 cm) in več (samo za Egipt)

Montaža nosilca za stensko montažo na steno

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor ali monitor LCD, stena pa mora prenesti najmanj štirikratno težo televizorja ali monitorja LCD.

Težo televizorja ali monitorja LCD preverite v Referenčnem priročniku televizorja ali monitorja LCD.

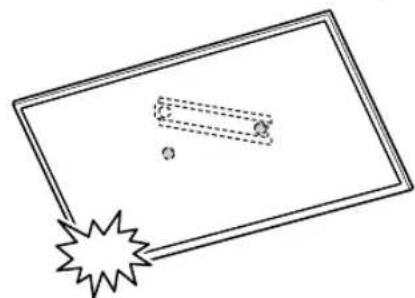

Opomba

• Pri stenski montaži televizorja ali monitorja LCD se zgornja stranica televizorja ali monitorja LCD malce nagne naprej.

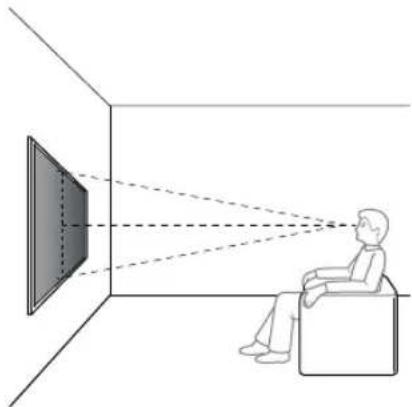

• Priporočamo vam, da preverite položaj televizorja ali monitorja LCD v okolju, kjer ga nameravate uporabljati.

2 Izberite slog pritrditve na steno, kot je prikazano spodaj.

2-a: Standardni nosilec

2-b: Tanki nosilec

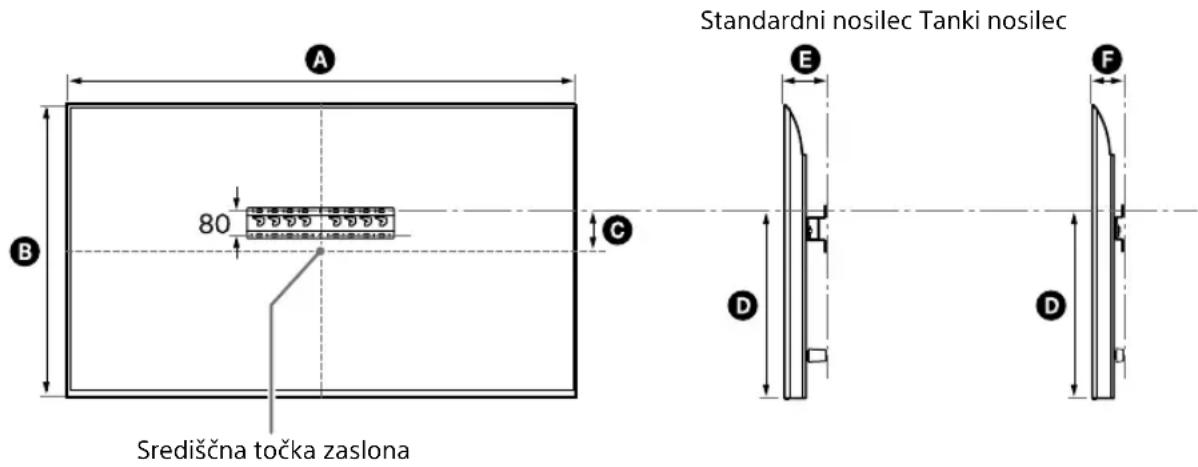

- Glejte »Meritev za namestitev Nosilca za stensko montažo« na strani 19.

OPOZORILO

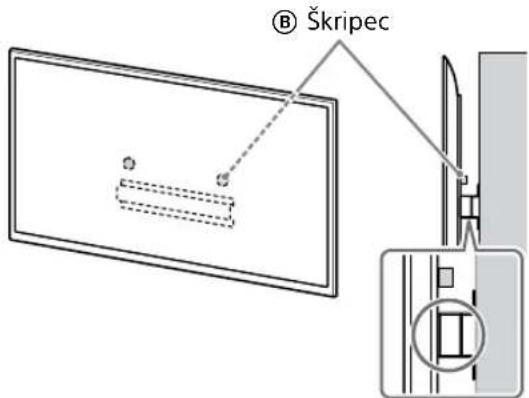

- Če izberete 2-b, je dostop do zadnjih priključkov omejen.

3 Če je izbran standardni nosilec (2-a):

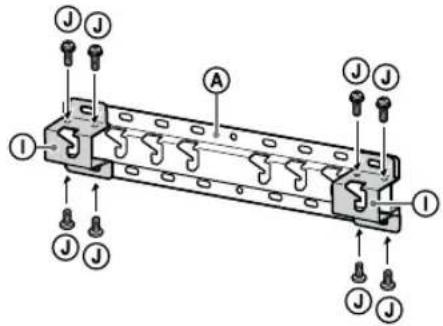

Namestite Prilagodilnik podstavka ① z uporabo vijaka (+ PSW 4 × 10) ② na podstavek (20) ③.

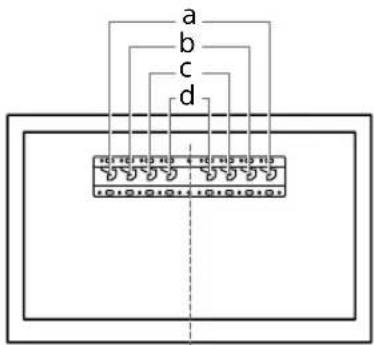

- Glejte »Prilagodilnik podstavka ① mesto vgradnje« na strani 21.

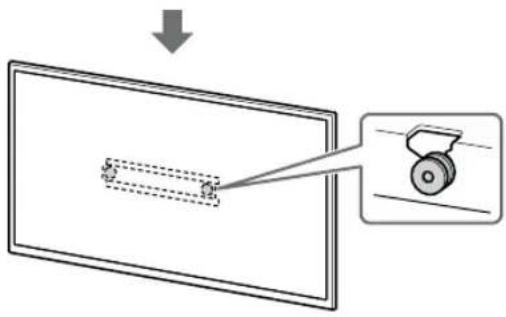

Npr., namestitev Prilagodilnika podstavka ① na mestu »a«

Če je izbran tanki nosilec (2-b):

Preskočite ta korak.

4 Določite položaje vijakov za vgradnjo podstavka (20) Ⓐ.

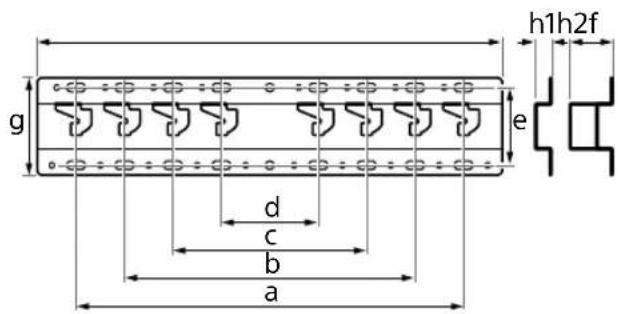

• Glejte »Tehnični podatki« na strani 18.

OPOZORILO

• Določite nosilnost stene, na katero boste namestili televizor ali monitor LCD. Po potrebi ustrezno okrepite steno.
• Stena mora prenesti najmanj štirikratno težo televizorja ali monitorja LCD. (Za težo televizorja ali monitorja LCD glejte njegov Referenčni priročnik.)

Če je izbran standardni nosilec (2-a):

Uporabite položaje izvrtin na Prilagodilniku podstavka ①.

Npr., označevanje na lokaciji »a«, da se prilega podstavku (20) Ⓐ

Če je izbran tanki nosilec (2-b):

Npr., označevanje na lokaciji »a«, da se prilega podstavku (20) Ⓐ

5 Na oznakah izvrtajte pomožne luknje.

Prepričajte se, da na steno izvrtate luknje, ki so dovolj močne, da podpirajo najmanj štirikratno težo televizorja ali monitorja LCD.

Vrtanje Gips plošče s tramovi:

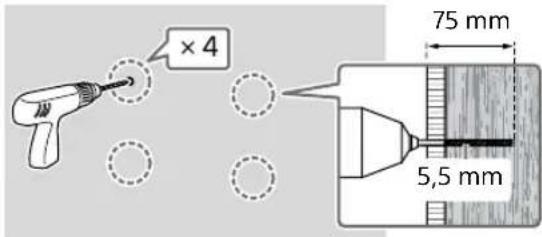

×4 75 mm 5,5 mm

Opomba

- Vodilne luknje morate zvrtati do globine 75 mm z uporabo svedra s premerom 5,5 mm.

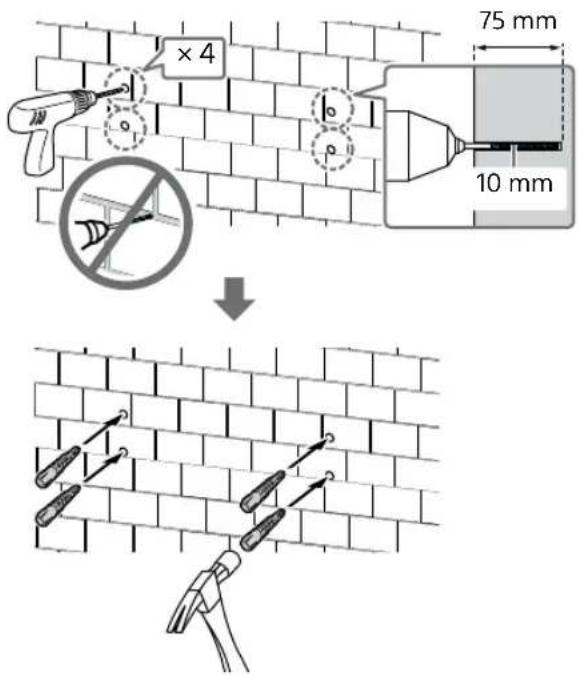

Vrtanje na trden beton ali betonski blok:

×4 75 mm 10 mm

6 Namestite podstavek (20) Ⓐ na steno z uporabo primernih vijakov (niso priloženi).

Opomba

• Pripravite najmanj štiri vijake premera 8 mm ali enakovredne (niso priloženi).
• Z vodno tehtnico preverite, ali je podstavek (20) Ⓐ v vodoravni legi.

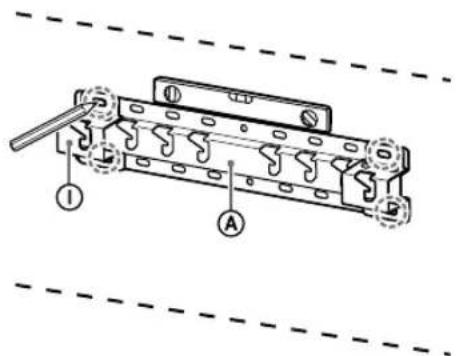

Če je izbran standardni nosilec (2-a):

Namestite štiri vijake na luknje prilagodilnika podstavka ① s podstavkom (20) Ⓐ.

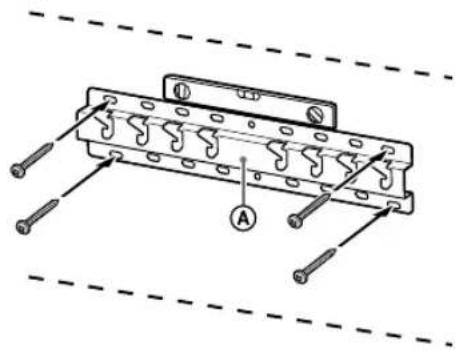

Če je izbran tanki nosilec (2-b):

Za označevanje položaja televizorja ali monitorja LCD v bližini podstavka (20) Ⓐ ali prilagodilnika podstavka ① uporabite maskirni trak itd. (ni priložen).

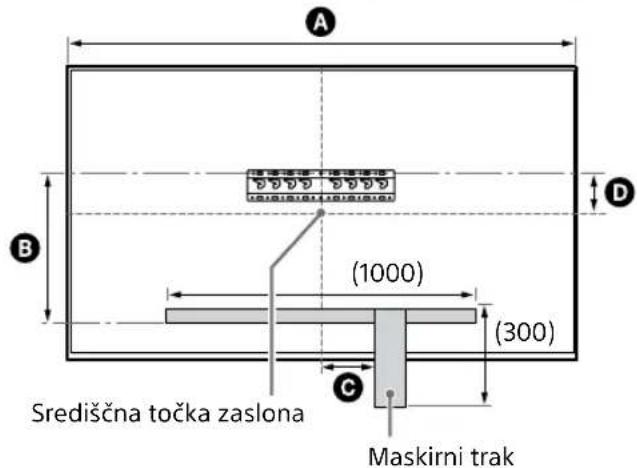

- Glejte »Stenska oznaka za mesto namestitve televizorja ali monitorja LCD« na strani 22.

Razen za FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL Preskočite ta korak.

Priprava na vgradnjo televizorja ali monitorja LCD

Opomba

- Odstranjene vijake in neuporabljene dele shranite na varnem mestu, zunaj dosega otrok.

∅/X

Vgradnja televizorja ali monitorja LCD na steno iz kartona\*

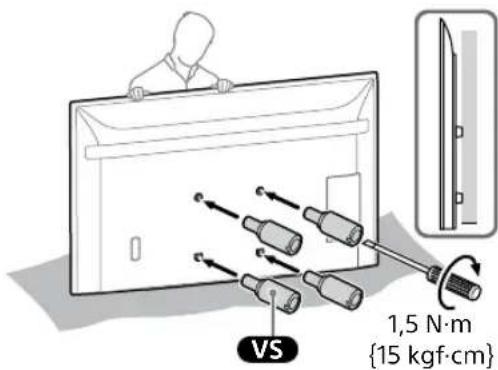

2 Namestite priključek za stensko montažo vs (priložen televizorju ali monitorju LCD) na zadnji del televizorja ali monitorja LCD (da bo vzporedno s steno).

VS 1,5 N·m {15 kgf·cm}

Opomba

- Prepričajte se, da ste dobro pritrdili priključek za stensko montažo VS, ko ga pritrjujete na televizijo ali pa monitor LCD. Za namestitev priključka za stensko montažo VS uporabite le ploski izvijač. Uporaba drugačnega orodja lahko povzroči čezmerno zategovanje priključka za stensko montažo VS in poškodbe televizorja ali monitorja LCD.

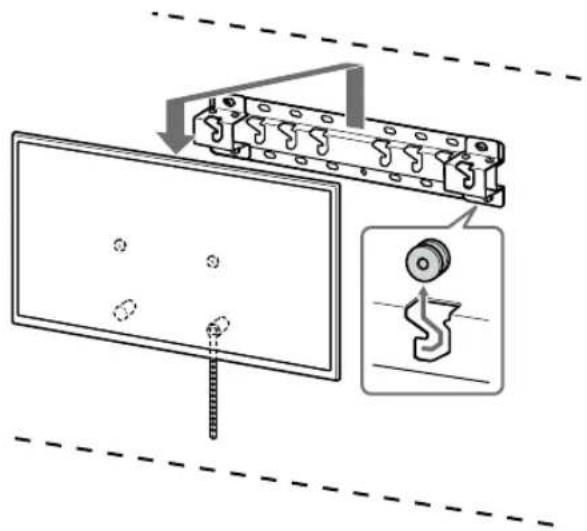

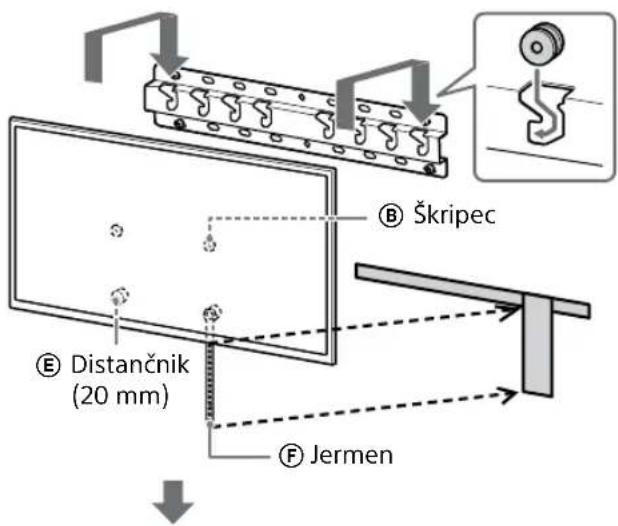

3 Namestite dele za pritrditev Nosilca za stensko montažo. Preverite dele priloge, tako da se sklicujete na »Priloženo pri SU-WL450« v »Preverjanje delov« na strani 6.

Opomba

- Dele za pritrditev trdno pritrdite z vijaki. - Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}.

Če je izbran standardni nosilec (2-a):

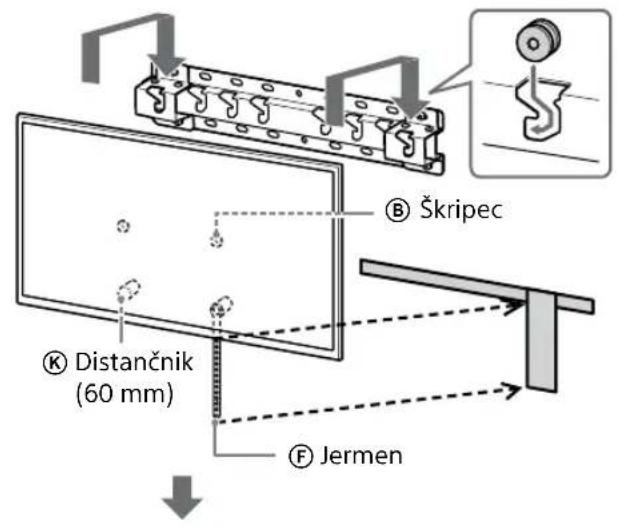

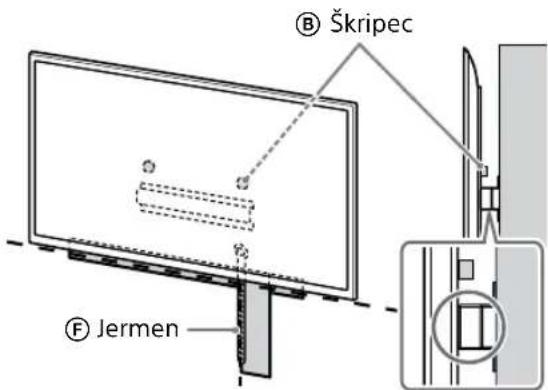

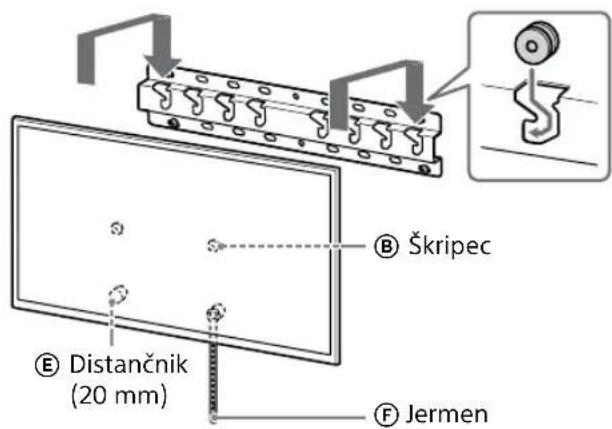

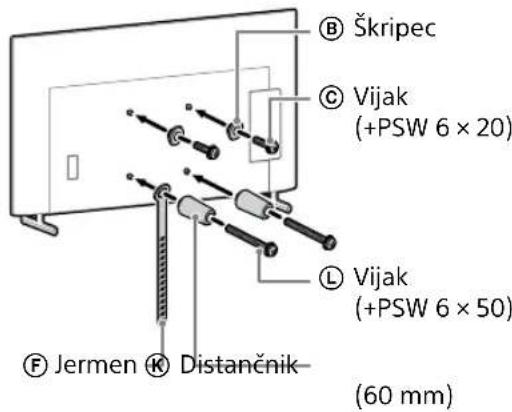

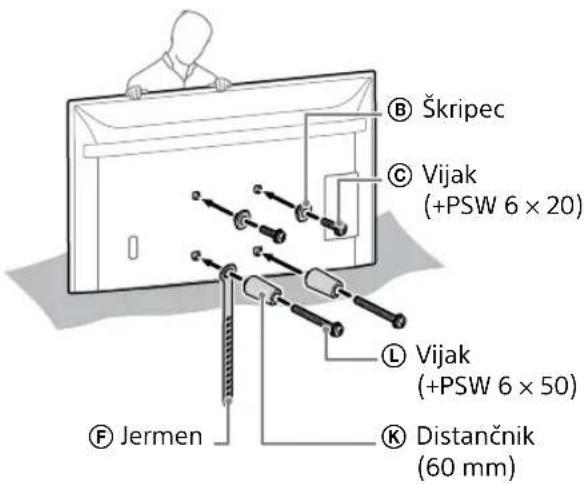

B Škripec C Vijak (+PSW 6 × 20) L Vijak (+PSW 6 × 50) F Jermen K Distančnik (60 mm)

Če je izbran tanki nosilec (2-b):

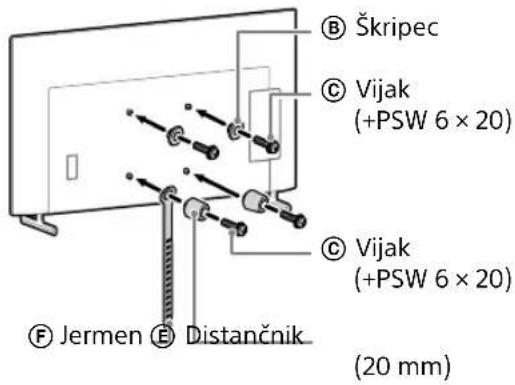

B Škripec C Vijak (+PSW 6 × 20) C Vijak (+PSW 6 × 20) E Distančnik (20 mm) F Jermen

4 Na televizor ali monitor LCD priključite potrebne kable.

Pred vgradnjo televizorja ali monitorja LCD na steno obvezno priključite kable. Ko je televizor ali monitor LCD vgrajen, kablov ne boste mogli priključiti.

Opomba

• Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu.
• Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

Vgradnja televizorja ali monitorja LCD na steno iz namiznega stojala\*

- Glejte Priročnik za pripravo televizorja ali monitorja LCD.

2 Odstranite vijake s hrbtne stranice televizorja ali monitorja LCD.

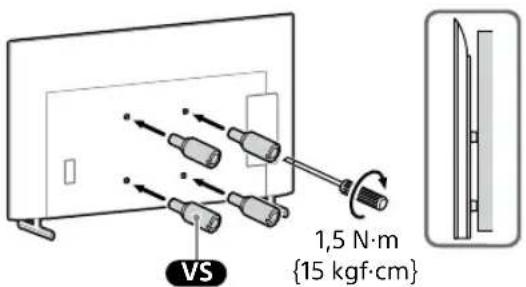

3 Namestite priključek za stensko montažo vs (priložen televizorju ali monitorju LCD) na zadnji del televizorja ali monitorja LCD (da bo vzporedno s steno).

VS 1,5 N·m {15 kgf·cm}

Opomba

• Prepričajte se, da ste dobro pritrdili priključek za stensko montažo VS, ko ga pritrjujete na televizijo ali pa monitor LCD.
  Za namestitev priključka za stensko montažo VS uporabite le ploski izvijač. Uporaba drugačnega orodja lahko povzroči čezmerno zategovanje priključka za stensko montažo VS in poškodbe televizorja ali monitorja LCD.

4 Namestite dele za pritrditev Nosilca za stensko montažo.

Preverite dele priloge, tako da se sklicujete na »Priloženo pri SU-WL450« v »Preverjanje delov« na strani 6.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki.
• Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}.

Če je izbran standardni nosilec (2-a):

B Škripec C Vijak (+PSW 6 × 20) L Vijak (+PSW 6 × 50) F Jermen ® Distančnik- (60 mm)

Če je izbran tanki nosilec (2-b):

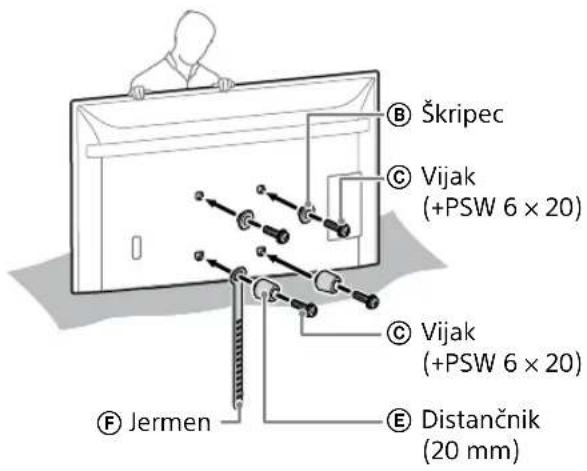

B Škripec C Vijak (+PSW 6 × 20) C Vijak (+PSW 6 × 20) F Jermen E Distančnik (20 mm)

5 Na televizor ali monitor LCD priključite potrebne kable.

Pred vgradnjo televizorja ali monitorja LCD na steno obvezno priključite kable. Ko je televizor ali monitor LCD vgrajen, kablov ne boste mogli priključiti.

Opomba

• Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu.
• Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

6 Namizno stojalo odstranite s televizorja ali monitorja LCD.

Naslednja ilustracija je primer postopka.

Razen za FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

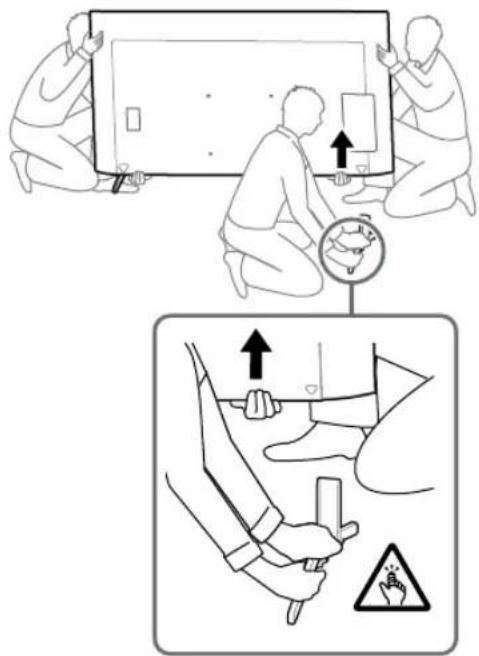

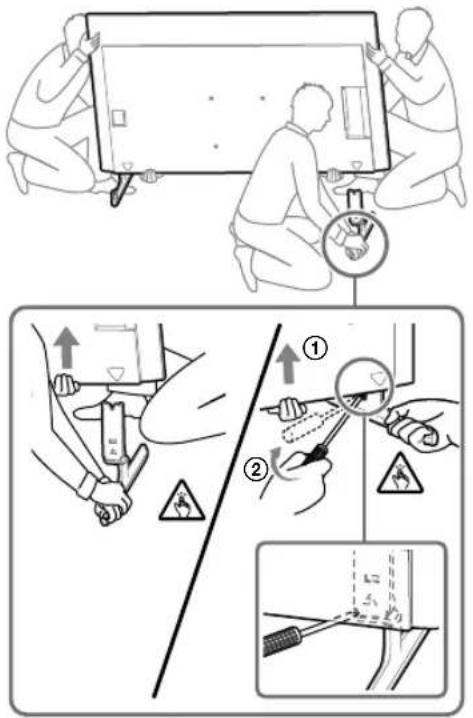

- Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor ali monitor LCD.

- Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Samo FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL

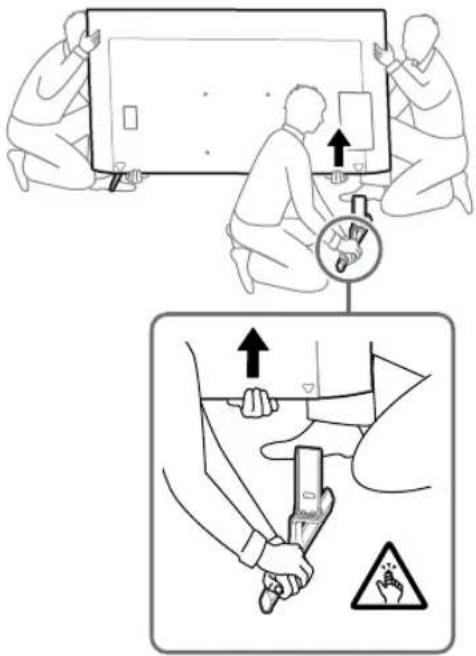

- Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor ali monitor LCD.

- Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Samo KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor ali monitor LCD.

- Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

- Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
• Pazite, da pri odstranjevanju namiznega stojala s televizorja ali monitorja LCD ne uporabite prevelike sile, saj lahko sicer televizor ali monitor LCD pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju ali monitorju LCD.
• Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju ali monitorju LCD.
• Bodite previdni, ko dvignete televizor ali monitor LCD pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe.
• Pri snemanju namiznega stojala s televizorja ali monitorja LCD bodite previdni, da ne pade in poškoduje površine, na kateri je televizor ali monitor LCD.

Namestitev televizorja ali monitorja LCD na steno

Samo FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

OPOZORILO

- Za prevoz velikega televizorja ali monitorja LCD sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije ali monitor LCD in večje) (razen za Egipt).

Za prevoz velikega televizorja ali monitorja LCD sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije ali monitor LCD in večje) (samo za Egipt).

• Za lokacijo Škripcev Ⓑ, ki visijo na podstavku (20) Ⓐ ali prilagodilniku podstavka ①, glejte »Prilagodilnik podstavka ① mesto vgradnje« na strani 21.
• Ko držite televizor ali monitor LCD, poskrbite, da se zadnji del televizorja ali monitorja LCD dotika podstavka (20) Ⓐ ali prilagodilnika podstavka ①.

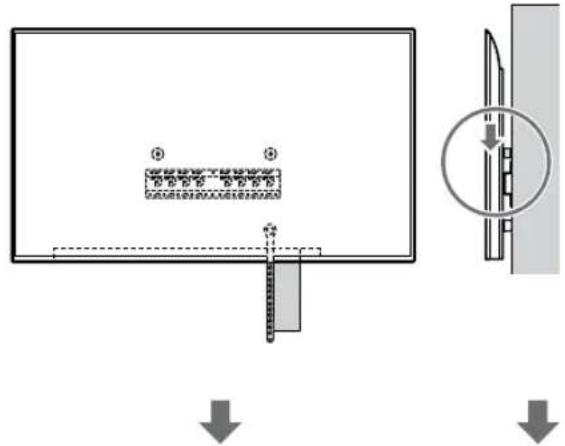

Opomba

• Televizor ali monitor LCD dobro držite z obema rokama in se prepričajte, da sta jermen (F) in dno televizorja ali monitorja LCD poravnana z maskirnim trakom.
• Televizor ali monitor LCD nosite v troje, oseba, ki je pred televizorjem ali monitorjem LCD, pa naj druge usmerja, da prilagodijo položaj.

- Pri vgradnji televizorja ali monitorja LCD na steno bodite zelo previdni, še posebej za osebo, ki televizor ali monitor LCD podpira od spodaj, saj lahko televizor ali monitor LCD pade, kar lahko povzroči hude telesne poškodbe ali celo smrt.

B Škripec F Jermen

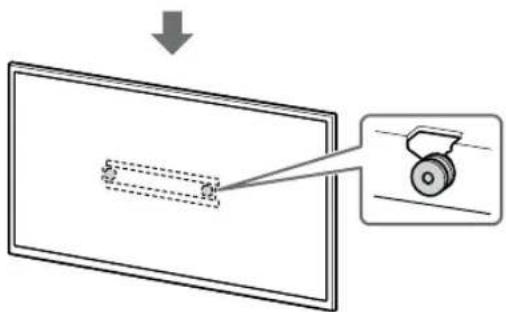

2 Televizor ali monitor LCD vgradite na podstavek (20) Ⓐ ali prilagodilnik podstavka Ⓘ.

• Televizor ali monitor LCD previdno spustite navzdol in škripce Ⓑ, ki so pritrjeni na zadnjo stran televizorja ali monitorja LCD, obesite na podstavek (20) Ⓐ ali prilagodilnik podstavka Ⓘ, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja ali monitorja LCD na steno potrdite, da so škripci ⑧ trdno zataknjeni v podstavek (20) ⑨ ali prilagodilnik podstavka ⑪.
• Počasi sprostite obe roki, da zagotovite, da televizor ali monitor LCD ne pade.

Če je izbran standardni nosilec (2-a):

Škripec Distančnik (60 mm) Jermen

Če je izbran tanki nosilec (2-b):

B Škripec E Distančnik (20 mm) F Jermen

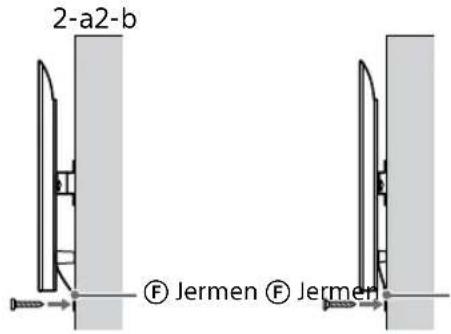

3 Preprečevanje premikanja spodnjega dela televizorja ali monitorja LCD.

- Potegnite ohlapni del jermena Ⓕ in ga dobro pritrdite na steno.

2-a2-b ⑤ Jermen ⑤ Jermen

- Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

- Spodnji del televizorja ali monitorja LCD poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen (F).

Razen za FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

OPOZORILO

- Za prevoz velikega televizorja ali monitorja LCD sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije ali monitor LCD in večje) (razen za Egipt).

Za prevoz velikega televizorja ali monitorja LCD sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije ali monitor LCD in večje) (samo za Egipt).

- Za lokacijo Škripcev Ⓑ, ki visijo na podstavku (20) Ⓐ ali prilagodilniku podstavka ①, glejte »Prilagodilnik podstavka ① mesto vgradnje« na strani 21. - Ko držite televizor ali monitor LCD, poskrbite, da se zadnji del televizorja ali monitorja LCD dotika podstavka (20) Ⓐ ali prilagodilnika podstavka ①.

B Škripec

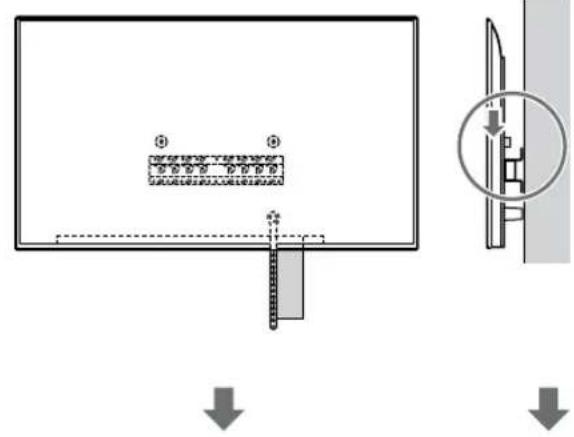

Opomba

- Televizor ali monitor LCD trdno držite z obema rokama.

2 Televizor ali monitor LCD vgradite na podstavek (20) Ⓐ ali prilagodilnik podstavka ①.

• Televizor ali monitor LCD previdno spustite navzdol in škripce Ⓑ, ki so pritrjeni na zadnjo stran televizorja ali monitorja LCD, obesite na podstavek (20) Ⓐ ali prilagodilnik podstavka Ⓘ, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja ali monitorja LCD na steno potrdite, da so škripci Ⓑ trdno zataknjeni v podstavek (20) Ⓐ ali prilagodilnik podstavka ①.
• Počasi sprostite obe roki, da zagotovite, da televizor ali monitor LCD ne pade.

Če je izbran standardni nosilec (2-a):

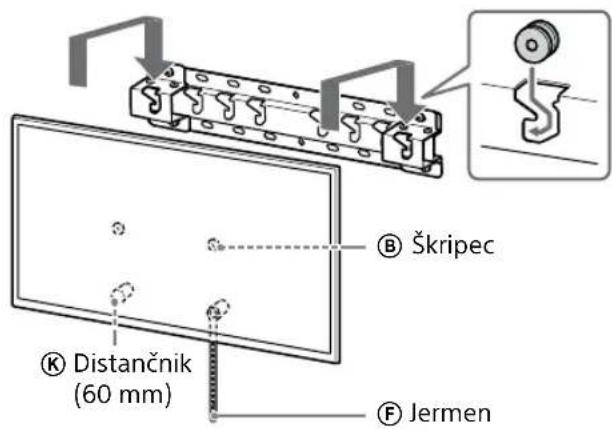

B Škripec K Distančnik (60 mm) F Jermen

Če je izbran tanki nosilec (2-b):

B Škripec E Distančnik (20 mm) F Jermen

3 Preprečevanje premikanja spodnjega dela televizorja ali monitorja LCD.

- Potegnite ohlapni del jermena Ⓔ in ga dobro pritrdite na steno.

2-a2-b F Jermen F Jermen

- Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

- Spodnji del televizorja ali monitorja LCD poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen Ⓔ.

Preverjanje vgradnje

Preverite naslednje točke.

• Škripci Ⓑ so trdno zatakjeni v podstavek (20) Ⓐ ali prilagodilnik podstavka ①.
  • Kabli niso zviti ali stisnjeni.
• Jermen Ⓕ je napet.

OPOZORILO

- Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.

Druge informacije

Pri odstranjevanju televizorja ali monitorja LCD opravite prejšnji postopek vgradnje v obratnem vrstnem redu.

- Za prevoz velikega televizorja ali monitorja LCD sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije ali monitor LCD in večje) (razen za Egipt). Za prevoz velikega televizorja ali monitorja LCD sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije ali monitor LCD in večje) (samo za Egipt).

Tehnični podatki

g e h1h2f d c b a

Mere: (približno) [mm]

Zasnove in tehnični podatki se lahko kadar koli nenapovedano spremenijo.

Reference

Meritev za namestitev Nosilca za stensko montažo

Vrednosti v tabeli se lahko rahlo razlikujejo glede na vrsto montaže.

(mm)

Naziv modela	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80L KM-85X80L	1901	1090	43 592	138 96
XR-85X90L XRM-85X90L	1891	1085	58 607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8 495	137 95
KD-75X85L KM-75X85L	1671	960	21 508	123 81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12 493	137 95
XR-75X90L XRM-75X90L	1668	959	21 508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447	832	85 505	123	81
KD-65X81BL / 65X80L KM-65X80L	1452	836	76	494	135	93
XR-65X90L XRM-65X90L	1445	831	85	505	123	81

(mm)

Naziv modela	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Prilagodilnik podstavka Ⓖ mesto vgradnje

a b c d

Naziv modela Lokacija kavlja
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Naziv modela Lokacija kavlja
FW-55BZ40L / 55BZ35L / 55BZ30L KD-55X85L / 55X81BL / 55X80L / 55X78AL / 55X77L / 55X75WL KM-55X85L / 55X80L XR-55X90L XRM-55X90L	b
FW-50BZ30L KD-50X80L / 50X77L / 50X75WL KM-50X80L	c
FW-43BZ30L KD-43X80L / 43X77L / 43X75WL KM-43X80L	c

Stenska oznaka za mesto namestitve televizorja ali monitorja LCD

A B (1000) (300) C Središčna točka zaslona Maskirni trak D

(mm)

Naziv modela	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21

Informacije za instalaciju Sony nosača za postavljanje na zid (SU-WL450)

Podržani modeli\*:

* U stvarnim nazivima modela »x«/»xx« označava brojke i/ili slova specifične za pojedini model.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Gipsane ploče s drvenom potkonstrukcijom

Mjere opreza

• Maksimalna debljina gipsanih ploča: 16 mm.
• Provjerite jesu li unutarnje dimenzije stupova drvene potkonstrukcije najmanje 51 mm × 102 mm za obične ili 38 mm × 89 mm za nominalne stupove.

Puni betonski zid ili betonski blokovi

Mjere opreza

• Nosač za postavljanje na zid postavite izravno na betonski zid.
• Debljina betonskog zida mora biti najmanje 203 mm.
• Dimenzije betonskih blokova moraju biti najmanje 203 mm × 203 mm × 406 mm.

Provjera dijelova

- Pogledajte »Specifikacije« na stranici 18.

UPOZORENJE

• Provjerite čvrstoću zida na koji ćete postaviti televizor ili LCD monitor. Ako je potrebno, ojačajte zid.
• Zid na koji postavljate televizor ili LCD monitor mora izdržati težinu barem četiri puta veću od težine televizora ili LCD monitora. (Pogledajte Referentni vodič Vašeg televizora ili LCD monitora za podatak o njegovoj težini.)

Ako je odabrano standardno postavljanje (2-a):

Mere predostrožnosti

• Ako koristite TV ili LCD monitor instaliran na Nosaču za postavljanje na zid duže vremena, zid iza ili iznad TV-a ili LCD monitora može da promeni boju ili da se tapeta odlepi, u zavisnosti od materijala zida.
• Ako se Nosač za postavljanje na zid ukloni nakon postavljanja na zid, rupe za šrafove ostaju.
• Ne koristite Nosač za postavljanje na zid na mestu gde je izložen mehaničkim vibracijama.

Postavljanje Nosača za postavljanje na zid

Za dilere kompanije Sony

UPOZORENJE

Od čega je vaš zid napravljen?

Najpre, proverite koja je vrsta zida na koji želite da postavite TV ili LCD monitor.

Mere predostrožnosti

• Maksimalna debljina suvog zida: 16 mm.
• Proverite da li su dimenzije unutrašnjeg drvenog stuba najmanje 51 mm × 102 mm za standardnu ili 38 mm × 89 mm za stvarnu dimenziju.

Zid od punog betona ili od betonskih blokova

Mere predostrožnosti

• Nosač za postavljanje na zid možete direktno da montirate na zid od punog betona.
• Proverite da li je debljina betonskog zida najmanje 203 mm.
• Proverite da li je veličina pojedinačnog betonskog bloka najmanje 203 mm × 203 mm × 406 mm.

Provera delova

Isporučeno uz SU-WL450

• Proverite da li su svi delovi isporučeni.

A Osnova (20) (×1)	B Remenica (×2)	C Vijak (+PSW 6 × 20)(×4)	E Odstojnik (20 mm) (×2)
F Remen (×1) 1 Spojnica za osnovu(×2)	G Vijak (+PSW 4 × 10)(×8)	J Odstojnik (60 mm)(×2)	K Odstojnik (60 mm)(×2)
L Vijak (+PSW 6 × 50)(×2)

- Pogledajte „Specifikacije“ na strani 18.

UPOZORENJE

• Odredite jačinu zida na koji će TV ili LCD monitor biti montiran. Ojačajte dovoljno zid, ako je potrebno.
• Zid na koji će se montirati TV ili LCD monitor treba da bude u stanju da podnese težinu od najmanje četiri puta težine TV-a ili LCD monitora. (Pogledajte Referentni vodič svog TV-a ili LCD monitora radi njegove težine.)

Ako se standardna montaža (2-a) bira: Koristite rupe u pozicijama spojnice za osnovu ①.
