BEDIENUNGSANLEITUNG KD-50X80L SONY

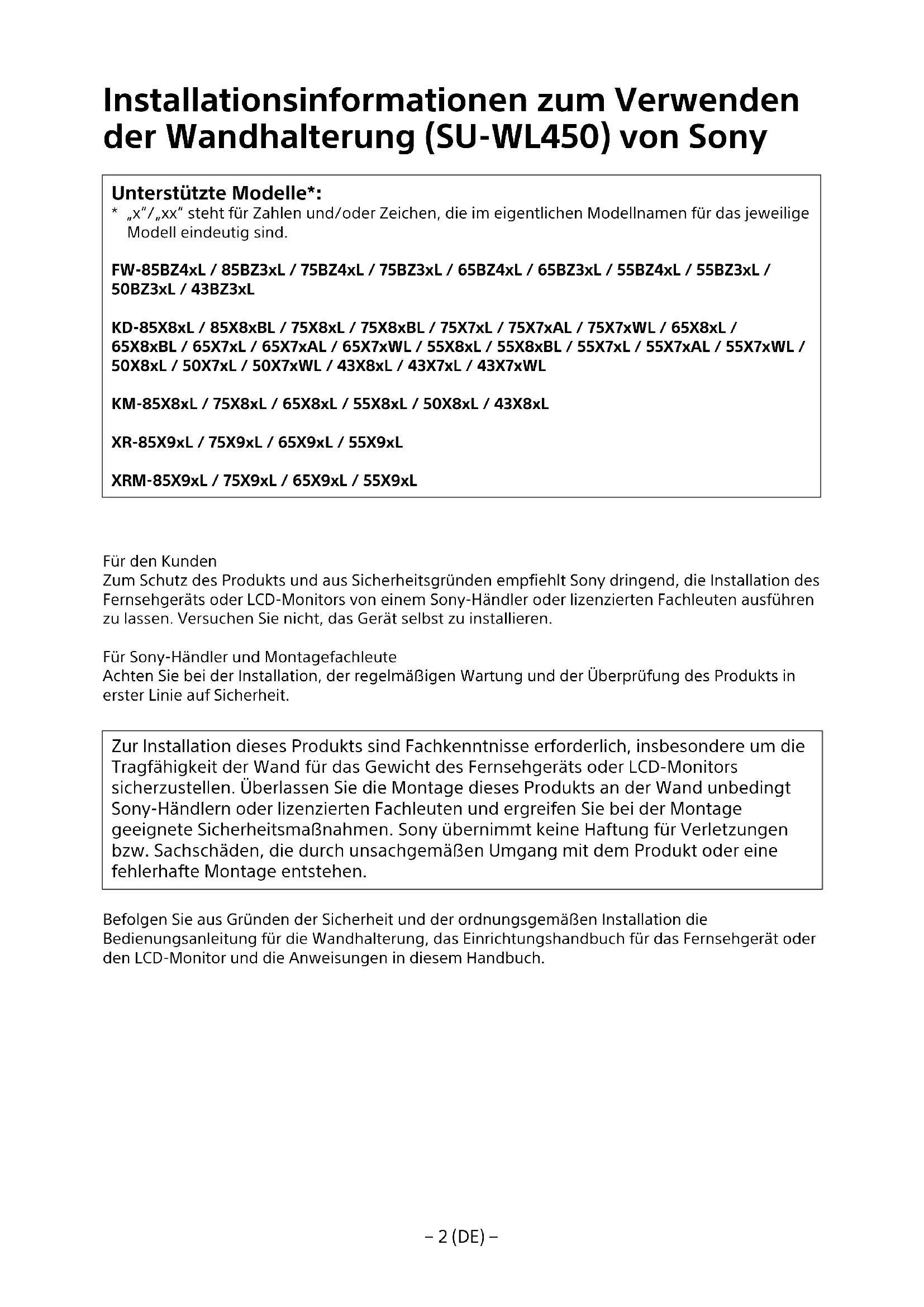

Installationsinformationen zum Verwenden der Wandhalterung (SU-WL450) von Sony

Unterstützte Modelle\*:

* „x“/„xx“ steht für Zahlen und/oder Zeichen, die im eigentlichen Modellnamen für das jeweilige Modell eindeutig sind.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Zum Schutz des Produkts und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation des Fernsehgeräts oder LCD-Monitors von einem Sony-Händler oder lizenzierten Fachleuten ausführen zu lassen. Versuchen Sie nicht, das Gerät selbst zu installieren.

Für Sony-Händler und Montagefachleute

Achten Sie bei der Installation, der regelmäßigen Wartung und der Überprüfung des Produkts in erster Linie auf Sicherheit.

Zur Installation dieses Produkts sind Fachkenntnisse erforderlich, insbesondere um die Tragfähigkeit der Wand für das Gewicht des Fernsehgeräts oder LCD-Monitors sicherzustellen. Überlassen Sie die Montage dieses Produkts an der Wand unbedingt Sony-Händlern oder lizenzierten Fachleuten und ergreifen Sie bei der Montage geeignete Sicherheitsmaßnahmen. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen.

Befolgen Sie aus Gründen der Sicherheit und der ordnungsgemäßen Installation die

Bedienungsanleitung für die Wandhalterung, das Einrichtungshandbuch für das Fernsehgerät oder den LCD-Monitor und die Anweisungen in diesem Handbuch.

Wandhalterung

Hinweise zur Sicherheit

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Für den Kunden

Montieren des Fernsehgeräts oder LCD-Monitors an der Wand

WARNUNG

INSTALLATION DURCH EINEN FACHMANN ERFORDERLICH

Dieses Produkt sollte nur von einem professionellen Monteur installiert werden, der darin geschult ist, die Stärke der Wand zu bestimmen, die das Gewicht des Fernsehgeräts oder LCD-Monitors tragen muss. Wenn das Gerät während der Installation nicht ordnungsgemäß gesichert wird, kann das Fernsehgerät oder der LCD-Monitor herunterfallen und schwerwiegende Verletzungen verursachen. Sony ist nicht haftbar für Schäden oder Verletzungen, die durch einen fehlerhaften Umgang oder die unsachgemäße Installation bzw. die Installation eines anderen als des angegebenen Produkts verursacht wurden. Ihre gesetzlichen Rechte (wenn zutreffend) sind davon nicht betroffen.

An die Sony-Händler

Zur Montage dieses Produkts sind ausreichende Fachkenntnisse erforderlich. Lesen Sie sich diese Anleitung unbedingt sorgfältig durch, um die Montagearbeiten sicher durchzuführen. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch die fehlerhafte Handhabung oder eine unsachgemäße Montage. Händigen Sie diese Anleitung nach der Montage dem Kunden aus.

Diese Anleitung zeigt die richtige Handhabung des Produkts und wichtige Vorsichtshinweise, die notwendig sind, um Unfälle zu vermeiden. Es liegt in Ihrer Verantwortung, alle Anweisungen in dieser Anleitung zu lesen, sie genau zu verstehen und zu befolgen. Andernfalls kann es zu schwerwiegenden Personen- oder Sachschäden bzw. zu einem Erlöschen der Garantie kommen. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf.

Produkte von Sony wurden im Hinblick auf die Sicherheit entwickelt. Wenn die Produkte aber falsch verwendet werden, kann dies zu schwerwiegenden Verletzungen durch Feuer, Stromschlag, das Kippen des Produkts oder das Herunterfallen des Produkts führen. Beachten Sie unbedingt die Vorsichtshinweise, um solche Unfälle zu vermeiden.

VORSICHT

Angegebene Produkte

Diese Wandhalterung wurde zur Verwendung mit den angegebenen Fernsehgeräten oder LCD-Monitoren entwickelt. Schlagen Sie bei Fernsehgeräten oder LCD-Monitoren in der zugehörigen Referenzanleitung nach, um sich zu vergewissern, dass die Wandhalterung verwendet werden kann.

Für den Kunden

WARNUNG

Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu schwerwiegenden Verletzungen oder Tod durch Feuer, Stromschlag oder das Herunterfallen des Produkts kommen.

Überlassen Sie die Montage einem lizenzierten Fachmann und halten Sie kleine Kinder während der Montage fern.

Wenn die Wandhalterung oder das Fernsehgerät oder der LCD-Monitor nicht korrekt montiert werden, kann es zu den folgenden Unfällen kommen. Achten Sie darauf, dass die Montage durch einen lizenzierten Fachmann ausgeführt wird.

• Das Fernsehgerät oder der LCD-Monitor kann herunterfallen und schwerwiegenden Verletzungen wie Prellungen oder Brüche verursachen.
• Wenn die Wand, an der die Wandhalterung montiert werden soll, instabil, uneben oder nicht senkrecht zum Boden ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen. Die Wand sollte mindestens das vierfache Gewicht des Fernsehgeräts oder LCD-Monitors tragen können. (Informationen zum Gewicht des Fernsehgeräts oder LCD-Monitors finden Sie in der Referenzanleitung des Geräts.)
• Wenn die Montage der Wandhalterung an der Wand nicht ausreichend stabil ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Überlassen Sie die Umpositionierung bzw. den Abbau des Fernsehgeräts oder LCD-Monitors einem lizenzierten Fachmann.

Wenn andere Personen als ein lizenzierter Fachmann den Transport oder Abbau des Fernsehgeräts oder LCD-Monitors übernehmen, kann es herunterfallen und Verletzungen oder Sachschäden verursachen. Zum Transport eines großen Fernsehgeräts oder LCD-Monitors sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte oder LCD-Monitore von mehr als 189,3 cm (75 Zoll) oder mehr) nötig (außer Ägypten). Zum Transport eines großen Fernsehgeräts oder LCD-Monitors sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte oder LCD-Monitore von mehr als 75 Zoll (189,3 cm) oder mehr) nötig (nur Ägypten).

Entfernen Sie keine Schrauben usw., nachdem Sie das Fernsehgerät oder den LCD-Monitor montiert haben.

Andernfalls kann das Fernsehgerät oder der LCD-Monitor herunterfallen und Verletzungen oder Sachschäden verursachen.

Nehmen Sie keine Veränderungen an Teilen der Wandhalterung vor.

Andernfalls kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen.

Montieren Sie keine Geräte außer dem angegebenen Produkt.

Diese Wandhalterung wurde nur zur Verwendungen mit dem angegebenen Produkt entwickelt. Wenn Sie andere als das angegebene Gerät montieren, kann sie herunterfallen oder brechen und Verletzungen oder Sachschäden verursachen.

Belasten Sie die Wandhalterung nur mit dem Gewicht des Fernsehgeräts oder LCD-Monitors. Setzen Sie das Fernsehgerät oder den LCD-Monitor keinen Erschütterungen nach links/rechts oder oben/ unten aus.

Andernfalls kann das Fernsehgerät oder der LCD-Monitor herunterfallen und Verletzungen oder Sachschäden verursachen.

Lehnen und hängen Sie sich nicht an das Fernsehgerät oder den LCD-Monitor.

Lehnen und hängen Sie sich nicht an das Fernsehgerät oder den LCD-Monitor, da es bzw. er auf Sie fallen und schwerwiegende Verletzungen verursachen könnte.

VORSICHT

Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu Verletzungen oder Sachschäden kommen.

• Lagern Sie die nicht verwendeten Teile unbedingt zur künftigen Verwendung an einem sicheren Ort. Halten Sie sie von Kindern fern.

Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Produkt aus.

Üben Sie keine übermäßige Gewalt auf die Oberseite des Fernsehgeräts oder LCD-Monitors aus. Andernfalls kann das Fernsehgerät oder der LCD-Monitor herunterfallen und Verletzungen oder Sachschäden verursachen.

Vorsichtshinweise

• Wenn Sie das Fernsehgerät oder den LCD-Monitor längere Zeit verwenden, wenn es an der Wandhalterung angebracht ist, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerät oder LCD-Monitor verfärben oder die Tapete kann sich lösen.
• Wenn die Wandhalterung nach der Montage an der Wand entfernt wird, verbleiben die Schraubenbohrungen.
• Verwenden Sie die Wandhalterung nicht an Orten, an denen sie mechanischen Vibrationen ausgesetzt ist.

Montieren der Wandhalterung

An die Sony-Händler

WARNUNG

Die folgenden Anweisungen gelten nur für Sony-Händler. Lesen Sie sich unbedingt die oben aufgeführten Sicherheitshinweise durch und achten Sie während der Montage, Wartung und Überprüfung des Produkts insbesondere auf die Sicherheit.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, bei der die Ecken der Kanten des Fernsehgeräts oder LCD-Monitors über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, wie einer Säule, bei der die Ecken der Kanten des Fernsehgeräts oder LCD-Monitors über die Wandfläche hinausragen. Wenn eine Person oder ein Objekt gegen die vorstehende Ecke oder Seite des Fernsehgeräts oder LCD-Monitors stößt, kann es zu Verletzungen oder Sachschäden kommen.

Montieren Sie das Fernsehgerät oder den LCD-Monitor nicht über oder unter einem Klimagerät.

Wenn das Fernsehgerät oder der LCD-Monitor längere Zeit austretendem Wasser oder dem Luftstrom einer Klimaanlage ausgesetzt ist, kann es zu einem Brand, Stromschlag oder einer Fehlfunktion des Fernsehgeräts oder LCD-Monitors kommen.

Achten Sie darauf, die Wandhalterung entsprechend den Anweisungen in dieser Anleitung sicher an der Wand zu montieren.

Wenn Schrauben locker sind oder herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwenden Sie unbedingt geeignete Schrauben für das Material der Wand und montieren Sie das Gerät sicher mit vier oder mehr Schrauben mit einem Durchmesser von 8 mm (oder entsprechendem Material).

Verwenden Sie unbedingt die mitgelieferten Schrauben und Befestigungsteile entsprechend den Anweisungen in dieser Anleitung. Wenn Sie andere Teile verwenden, kann das Fernsehgerät oder der LCD-Monitor herunterfallen und Personenschäden oder Schäden am Fernsehgerät oder LCD-Monitor verursachen.

Bauen Sie die Halterung ordnungsgemäß entsprechend den in dieser Anleitung beschriebenen Schritten zusammen.

Wenn die Schrauben lose sind oder herausfallen, kann das Fernsehgerät oder der LCD-Monitor herunterfallen und Personenschäden oder Schäden am Fernsehgerät oder LCD-Monitor verursachen.

Ziehen Sie die Schrauben unbedingt an den dafür vorgesehenen Positionen fest.

Andernfalls kann das Fernsehgerät oder der LCD-Monitor herunterfallen und Personenschäden oder Schäden am Fernsehgerät oder LCD-Monitor verursachen.

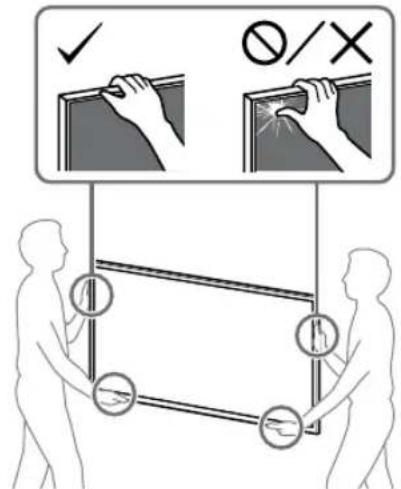

Achten Sie darauf, das Fernsehgerät oder den LCD-Monitor während der Montage keinen Erschütterungen auszusetzen.

Wenn das Fernsehgerät oder der LCD-Monitor Erschütterungen ausgesetzt wird, kann es herunterfallen oder brechen. Dies kann zu Verletzungen führen.

Achten Sie darauf, das Fernsehgerät oder den LCD-Monitor an einer Wand zu montieren, die senkrecht und eben ist.

Andernfalls kann das Fernsehgerät oder der LCD-Monitor herunterfallen und Verletzungen verursachen.

Sichern Sie die Kabel nach der ordnungsgemäßen Montage des Fernsehgeräts oder LCD-Monitors ordnungsgemäß.

Wenn sich Personen oder Gegenstände in den Kabeln verfangen, kann diese zu Verletzungen oder Schäden am Fernsehgerät oder LCD-Monitor führen.

Verhindern Sie, dass das Netz- oder die Verbindungskabel eingeklemmt werden.

Wenn das Netz- oder die Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt werden oder gewaltsam verbogen oder verdreht werden, können die internen Adern freigelegt werden und es kann zu einem Kurzschluss oder Stromschlag kommen. Dies kann zu einem Brand oder Stromschlag führen.

Die Schrauben zur Sicherung der Wandhalterung an der Wand sind nicht mitgeliefert.

Verwenden Sie passende Schrauben für das Material und die Struktur der Wand, wenn Sie die Wandhalterung montieren.

Bevor Sie beginnen

- Die in diesem Handbuch gezeigten Abbildungen von Fernsehgeräten oder LCD-Monitoren sind Beispiele, die zur anschaulichen Erläuterung der Bedienung dienen. Aus diesem Grund können die Abbildungen von Ihrem tatsächlichen Fernsehgerät oder LCD-Monitor abweichen.

Woraus besteht Ihre Wand?

Überprüfen Sie zuerst die Art der Wand, an der das Fernsehgerät oder der LCD-Monitor installiert werden soll.

Trockenbauwand mit Ständern

Vorsichtshinweise

• Maximale Stärke der Trockenbauwand: 16 mm.
• Stellen Sie sicher, dass die Größe der inneren Holzständer mindestens 51 mm × 102 mm als allgemeine oder 38 mm × 89 mm als Nenngröße beträgt.

Massivbeton oder Betonblockstein

Vorsichtshinweise

• Befestigen Sie die Wandhalterung direkt an der Massivbetonwand.
• Stellen Sie sicher, dass die Stärke der Massivbetonwand mindestens 203 mm beträgt.
• Stellen Sie sicher, dass die Größe jedes Betonblocksteins mindestens 203 mm × 203 mm × 406 mm beträgt.

Überprüfen der Teile

Mit der SU-WL450 geliefert

- Stellen Sie sicher, dass alle Teile vorhanden sind.

A Grundplatte (20) (×1)	B Rolle (×2)	C Schraube(+PSW 6 × 20) (×4)	E Abstandshalter(20 mm) (×2)
F Gurt (×1) 1 Grundplattenadapter(×2)	J Schraube(+PSW 4 × 10) (×8)[DW43]	K Abstandshalter(60 mm) (×2)
L Schraube (+PSW 6 × 50)(×2)

- Diese Teile dürfen nicht für Ihr Modell verwendet werden.

D Schraube (+PSW 4 × 20)mit Hülse (×2)	G Hülse (20) (M4) (×2) [H]	Schraube(+PSW 4 × 20) (×2)	M Hülse (M4) (×2)
N Schraube (+PSW 4 × 50)(×2)[IMAGE]

Mit dem Fernsehgerät oder LCD-Monitor geliefert

Wandmontagebefestigung

VS

* Nur für bestimmte Regionen/Länder/Modelle.

Vorbereitung der Montage

• Halten Sie für die Installation die Referenzanleitung und das Einrichtungshandbuch des Fernsehgeräts oder LCD-Monitors bereit.
• Überprüfen Sie die Montageposition des Fernsehgeräts oder LCD-Monitors.
• Legen Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm und ein Schraube mit einem Durchmesser von 5 mm bzw. entsprechende Schrauben bereit (nicht mitgeliefert). Wählen Sie Schrauben, die für das Material der Wand geeignet sind.
• Legen Sie die folgenden Werkzeuge bereit:

*1		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Nur für Trockenbauwände mit Ständern

*2 Nur für Massivbeton oder Betonblocksteine
*3 Je nach Modell
*4 Nur für Fernsehgeräte oder LCD-Monitore mit einer Größe von 189,3 cm (75 Zoll) oder mehr (außer Ägypten)

Nur für Fernsehgeräte oder LCD-Monitore mit einer Größe von 75 Zoll (189,3 cm) oder mehr (nur Ägypten)

Installation der Wandhalterung an der Wand

1 Legen Sie die Montageposition fest.

Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät oder den LCD-Monitor ist und dass die Wand eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts oder LCD-Monitors aufweist.

In der Referenzanleitung zum Fernsehgerät oder LCD-Monitor finden Sie Informationen zum Gewicht des Fernsehgeräts oder LCD-Monitors.

Hinweis

• Wenn das Fernsehgerät oder der LCD-Monitor an der Wand montiert ist, ist die Oberkante des Fernsehgeräts oder LCD-Monitors leicht nach vorne geneigt.
• Wir empfehlen Ihnen, die Position des Fernsehgeräts oder LCD-Monitors in der entsprechenden Sitzposition zu prüfen.

2 Wählen Sie die Art der Wandanbringung wie unten dargestellt.

2-a: Standardanbringung

2-b: Schmale Anbringung

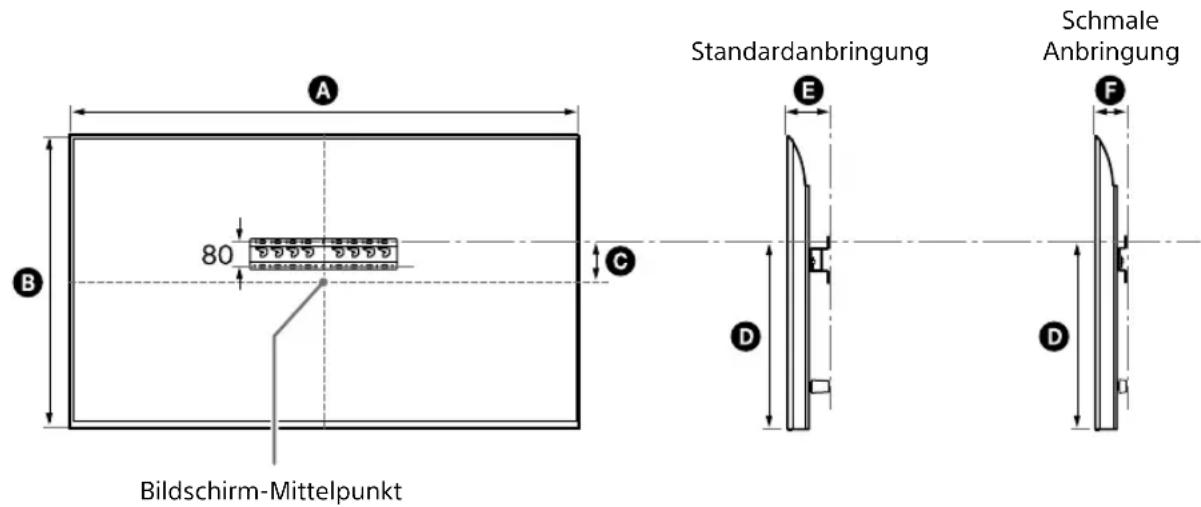

- Siehe „Maß für die Anbringung der Wandhalterung an der Wand“ auf Seite 21.

WARNUNG

- Wenn 2-b ausgewählt wird, ist der Zugriff auf die Anschlüsse an der Rückseite eingeschränkt.

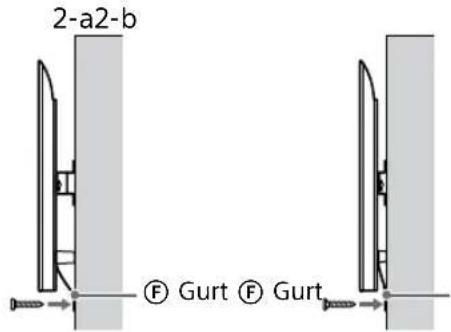

2-a2-b

3 Wenn Standardanbringung (2-a) ausgewählt ist:

Bringen Sie den Grundplattenadapter ① unter Verwendung der Schraube (+PSW 4 × 10) Ⓙ an der Grundplatte (20) Ⓐ an.

- Siehe „Anbringungsort für Grundplattenadapter ①“ auf Seite 23.

Z.B. Anbringen des Grundplattenadapters ① an Position „a“

Wenn schmale Anbringung (2-b) gewählt ist:

Überspringen Sie diesen Schritt.

4 Legen Sie die

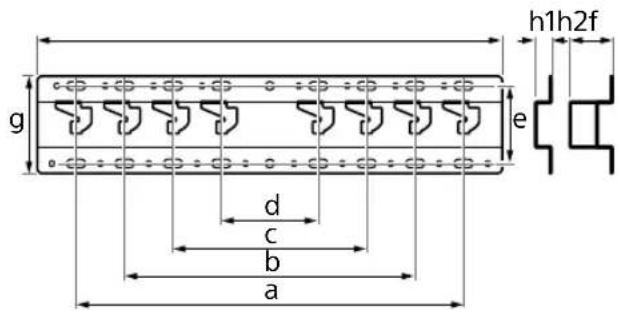

Schraubenpositionen für die Montage der Grundplatte (20) Ⓐ fest.

- Siehe „Technische Daten“ auf Seite 20.

WARNUNG

• Bestimmen Sie die Stärke der Wand, an der das Fernsehgerät oder der LCD-Monitor montiert werden soll. Verstärken Sie die Wand bei Bedarf ausreichend.
• Die Wand, an der das Fernsehgerät oder der LCD-Monitor montiert wird, sollte mindestens das vierfache Gewicht des Fernsehgeräts oder LCD-Monitors tragen können. (Informationen zum Gewicht des Fernsehgeräts oder LCD-Monitors finden Sie in der Referenzanleitung des Geräts.)

Wenn Standardanbringung (2-a) ausgewählt ist:

Verwenden Sie die Lochpositionen des Grundplattenadapters ①.

Z.B. Markierung an Position „a“ für die Anbringung der Grundplatte (20) Ⓐ

Wenn schmale Anbringung (2-b) gewählt ist:

Z.B. Markierung an Position „a“ für die Anbringung der Grundplatte (20) Ⓐ

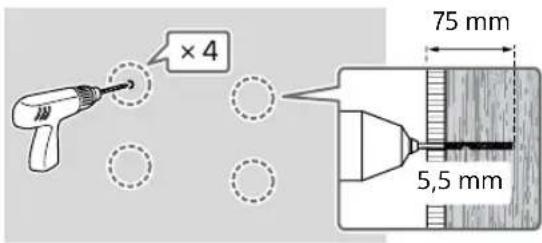

5 Bohren Sie Vorbohrungen an den markierten Stellen.

Stellen Sie sicher, dass die Position an der Wand, an der die Löcher gebohrt werden sollen, stark genug ist, um ein Gewicht von mindestens dem Vierfachen des Fernsehgeräts oder LCD-Monitors zu tragen.

Bohren in Trockenbauwänden mit Ständern:

×4 75 mm 5,5 mm

Hinweis

• Die Vorbohrungen müssen auf eine Tiefe von 75 mm mit einem Bohreinsatz mit einem Durchmesser von 5,5 mm gebohrt werden.

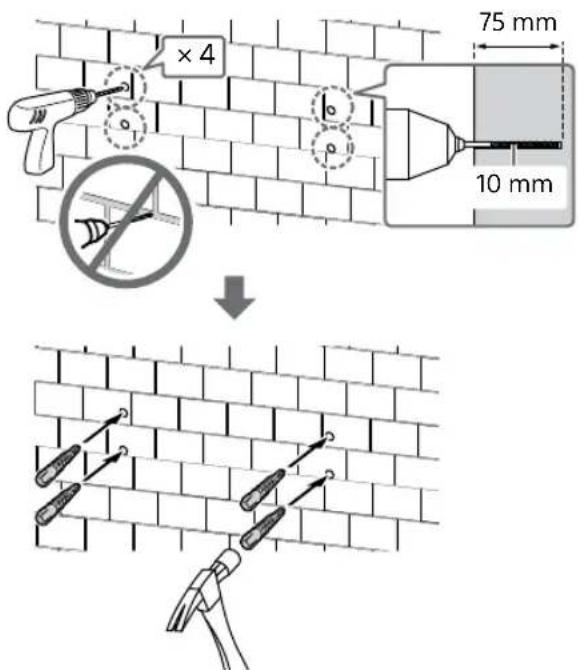

Bohren in Massivbeton oder Betonblocksteinen:

×4 75 mm 10 mm

6 Bringen Sie die Grundplatte (20) Ⓐ mit geeigneten Schrauben (nicht mitgeliefert) an der Wand an.

Hinweis

• Verwenden Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm bzw. entsprechende Schrauben (nicht mitgeliefert).
• Verwenden Sie eine Wasserwaage, um zu prüfen, ob die Grundplatte (20) Ⓐ waagerecht ist.

Wenn Standardanbringung (2-a) ausgewählt ist:

Setzen Sie vier Schrauben in die Bohrungen des Grundplattenadapters ① und der Grundplatte (20) ⑨ ein.

Z.B. Anbringen der Grundplatte (20) Ⓐ an Position „a“

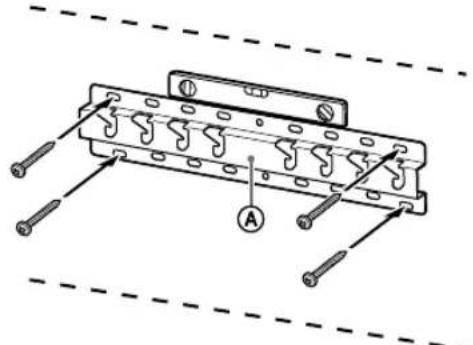

Wenn schmale Anbringung (2-b) gewählt ist:

Z.B. Anbringen der Grundplatte (20) Ⓐ an Position „a“

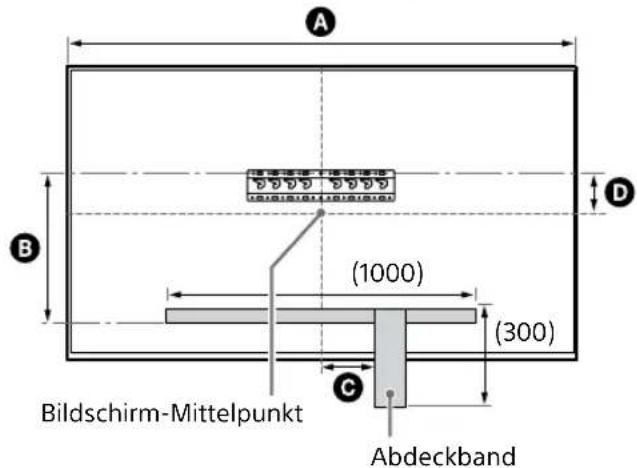

7 Nur FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL Markieren Sie den Einbauort an der Wand.

Verwenden Sie Abdeckband usw. (nicht mitgeliefert), um die Position des Fernsehgeräts oder LCD-Monitors in der Nähe der Grundplatte (20) Ⓐ oder des Grundplattenadapters ① zu markieren.

- Siehe „Wandmarkierung für den Einbauort des Fernsehgeräts oder LCD-Monitors“ auf Seite 24.

Außer Modell FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

Überspringen Sie diesen Schritt.

Vorbereitung der Montage des Fernsehgeräts oder LCD-Monitors

Hinweis

- Bewahren Sie die abgenommenen Schrauben und nicht verwendeten Teile unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort auf.

∅/X

Montieren des Fernsehgeräts oder LCD-Monitors an der Wand aus dem Karton\*

* Nur für bestimmte Regionen/Länder/Modelle.

Nur FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

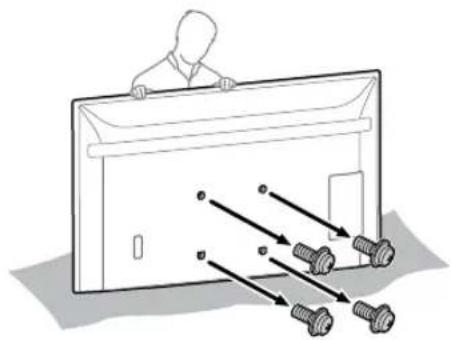

1 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts oder LCD-Monitors.

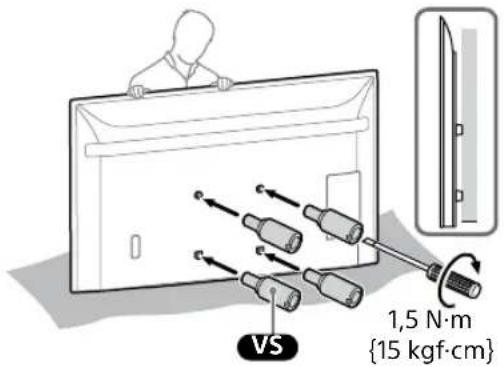

2 Befestigen Sie die Wandmontagebefestigung VS (mit dem Fernsehgerät oder LCD-Monitor mitgeliefert) an der Rückseite des Fernsehgeräts oder LCD-Monitors (parallel zur Wand).

VS 1,5 N·m {15 kgf·cm}

Hinweis

- Achten Sie darauf, die Wandmontagebefestigung VS festzuschrauben, wenn Sie sie am Fernseher oder LCD-Monitor installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontagebefestigung VS zu installieren. Die Verwendung eines anderen Werkzeugs könnte zu einer Überdrehung der Wandmontagebefestigung VS und zur Beschädigung des Fernsehgeräts oder LCD-Monitors führen.

3 Bringen Sie die Montageteile für die Wandhalterung an. Prüfen der Anbringungsteile unter Bezug auf „Mit der SU-WL450 geliefert“ in „Überprüfen der Teile“ auf Seite 7.

Hinweis

- Befestigen Sie die Montageteile sicher mit Schrauben. - Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein.

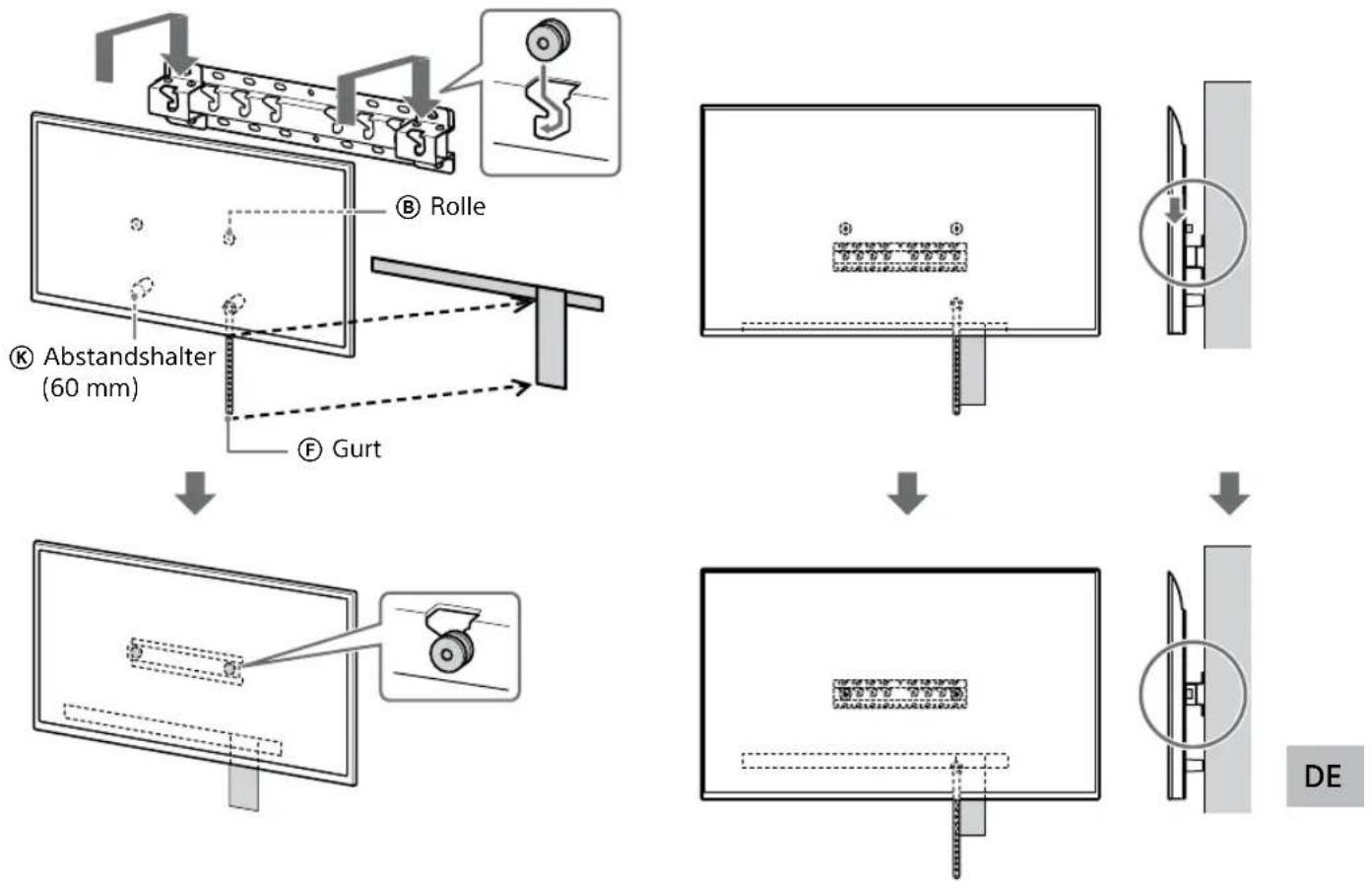

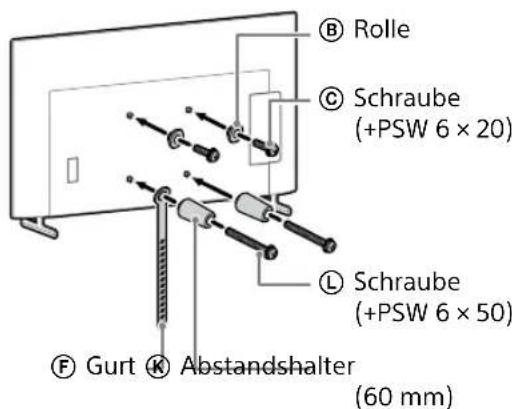

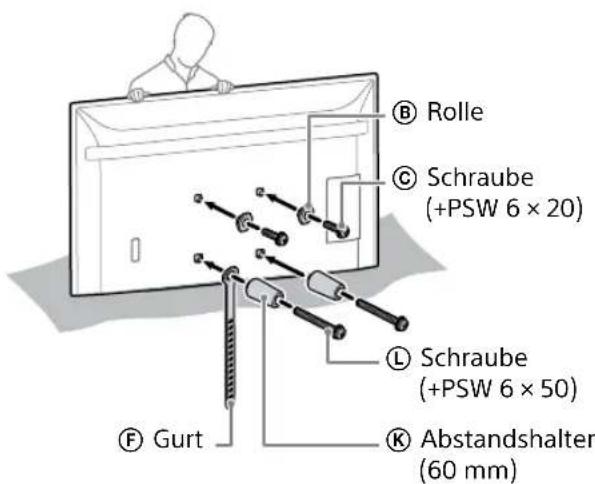

Wenn Standardanbringung (2-a) ausgewählt ist:

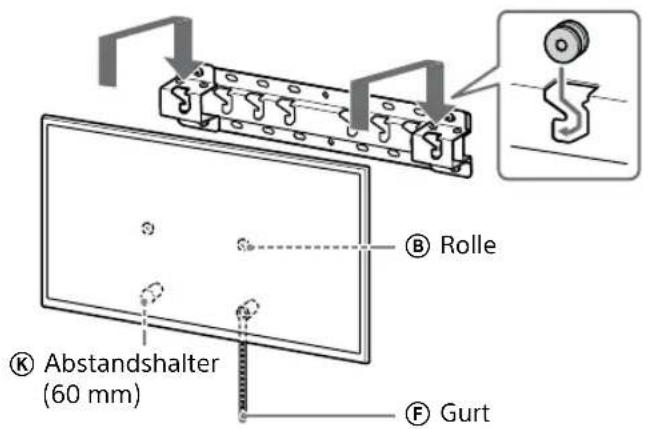

B Rolle C Schraube (+PSW 6 × 20) L Schraube (+PSW 6 × 50) F Gurt K Abstandshalter (60 mm)

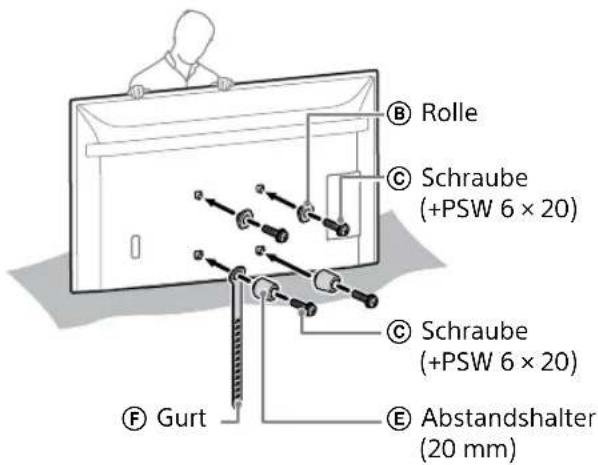

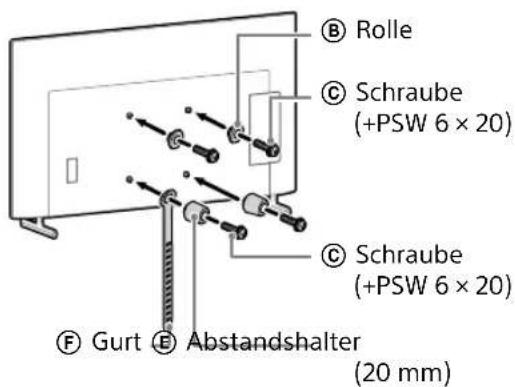

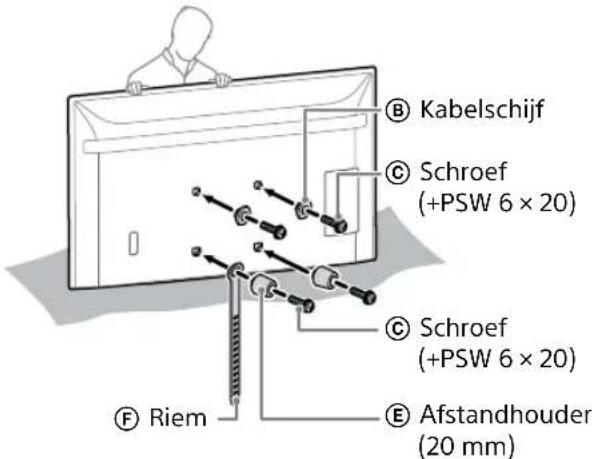

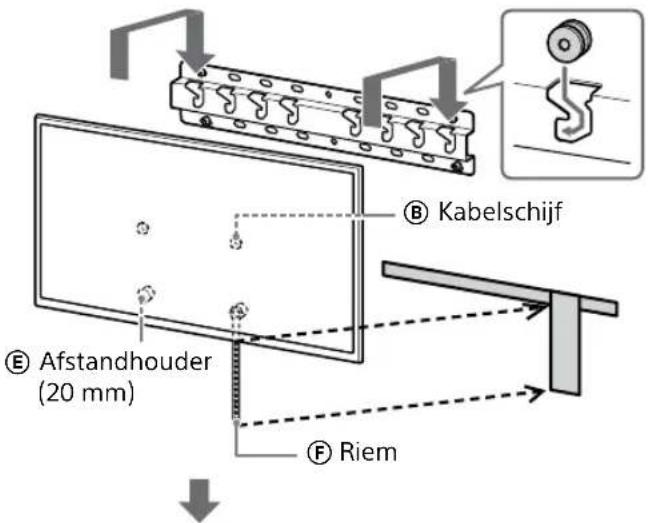

Wenn schmale Anbringung (2-b) gewählt ist:

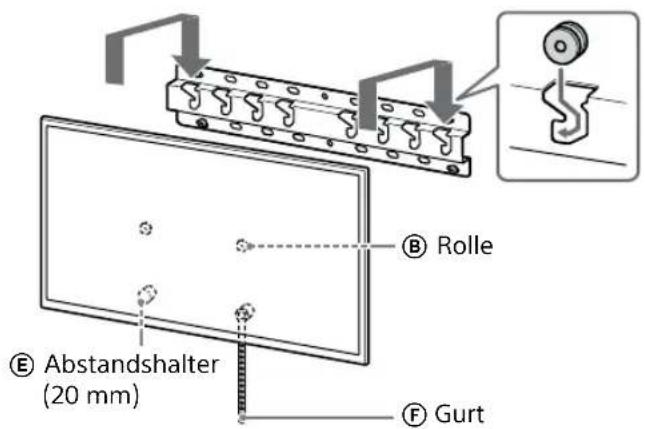

B Rolle C Schraube (+PSW 6 × 20) C Schraube (+PSW 6 × 20) E Abstandshalter (20 mm) F Gurt

4 Schließen Sie die notwendigen Kabel an das Fernsehgerät oder den LCD-Monitor an.

Stellen Sie sicher, dass die Kabel angeschlossen sind, bevor Sie das Fernsehgerät oder den LCD-Monitor an der Wand montieren. Sie können die Kabel nicht anschließen, wenn das Fernsehgerät oder der LCD-Monitor montiert wurde.

Hinweis

• Lassen Sie das Verlegen der Kabel in der Wand von einem lizenzierten Fachmann ausführen.
• Bündeln Sie die Verbindungskabel vor der Wandbefestigung, damit nicht darauf getreten werden kann.

Montieren des Fernsehgeräts oder LCD-Monitors an der Wand vom Tischständer\*

* Nur für bestimmte Regionen/Länder/Modelle.

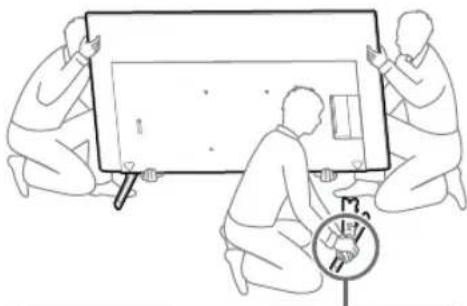

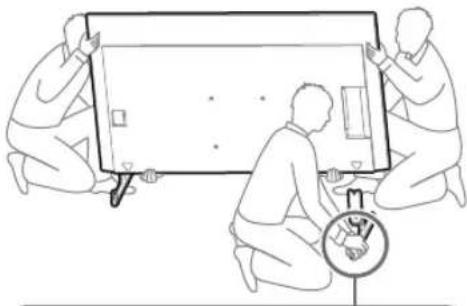

1 Bringen Sie den Tischständer an, um das Fernsehgerät oder den LCD-Monitor stehend zu platzieren.

- Weitere Informationen finden Sie im Einrichtungshandbuch des Fernsehgeräts oder LCD-Monitors.

2 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts oder LCD-Monitors.

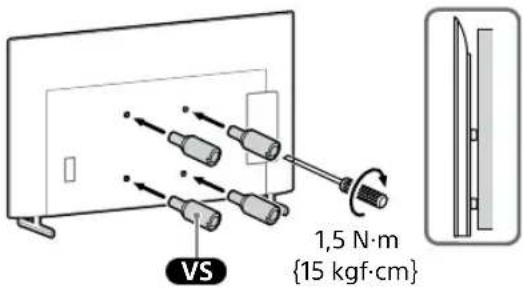

3 Befestigen Sie die Wandmontagebefestigung vs (mit dem Fernsehgerät oder LCD-Monitor mitgeliefert) an der Rückseite des Fernsehgeräts oder LCD-Monitors (parallel zur Wand).

VS 1,5 N·m {15 kgf·cm}

Hinweis

• Achten Sie darauf, die Wandmontagebefestigung VS festzuschrauben, wenn Sie sie am Fernseher oder LCD-Monitor installieren.
  Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontagebefestigung VS zu installieren. Die Verwendung eines anderen Werkzeugs könnte zu einer Überdrehung der Wandmontagebefestigung VS und zur Beschädigung des Fernsehgeräts oder LCD-Monitors führen.

4 Bringen Sie die Montageteile für die Wandhalterung an. Prüfen der Anbringungsteile unter Bezug auf „Mit der SU-WL450 geliefert“ in „Überprüfen der Teile“ auf Seite 7.

Hinweis

• Befestigen Sie die Montageteile sicher mit Schrauben.
• Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein.

Wenn Standardanbringung (2-a) ausgewählt ist:

B Rolle C Schraube (+PSW 6 × 20) L Schraube (+PSW 6 × 50) F Gurt K Abstandshalter (60 mm)

Wenn schmale Anbringung (2-b) gewählt ist:

B Rolle C Schraube (+PSW 6 × 20) C Schraube (+PSW 6 × 20) F Gurt E Abstandshalter (20 mm)

5 Schließen Sie die notwendigen Kabel an das Fernsehgerät oder den LCD-Monitor an.

Stellen Sie sicher, dass die Kabel angeschlossen sind, bevor Sie das Fernsehgerät oder den LCD-Monitor an der Wand montieren. Sie können die Kabel nicht anschließen, wenn das Fernsehgerät oder der LCD-Monitor montiert wurde.

Hinweis

• Lassen Sie das Verlegen der Kabel in der Wand von einem lizenzierten Fachmann ausführen.
• Bündeln Sie die Verbindungskabel vor der Wandbefestigung, damit nicht darauf getreten werden kann.

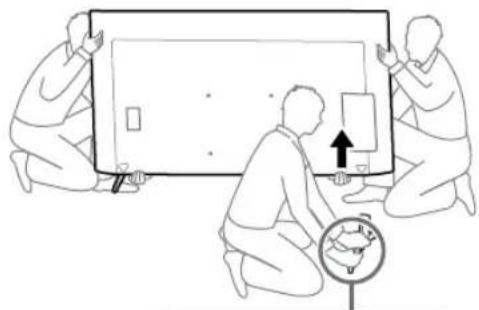

6 Nehmen Sie den Tischständer vom Fernsehgerät oder LCD-Monitor ab.

Die folgende Abbildung ist ein Beispiel für den Vorgang.

Außer Modell FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät oder den LCD-Monitor anheben.

- Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers.

Nur FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL
- Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät oder den LCD-Monitor anheben.

- Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers.

Nur KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät oder den LCD-Monitor anheben.

- Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers.

- Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät oder den LCD-Monitor anheben.

- Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers.

Hinweis

• Zum Lösen des Tischständers sind drei oder mehr Personen erforderlich.
• Wenden Sie beim Lösen des Tischständers vom Fernsehgerät oder der LCD-Monitor keine großen Kräfte an, anderenfalls kann das Fernsehgerät oder der LCD-Monitor herunterfallen und Verletzungen oder Schäden am Fernsehgerät oder LCD-Monitor verursachen.
• Gehen Sie bei der Handhabung des Tischständers vorsichtig vor, um das Fernsehgerät oder den LCD-Monitor nicht zu beschädigen.
• Seien Sie vorsichtig, wenn Sie das Fernsehgerät oder den LCD-Monitor anheben, da der Tischständer beim Abnehmen umkippen und Verletzungen verursachen kann.
• Achten Sie immer darauf, wenn Sie den Tischständer vom Fernsehgerät oder LCD-Monitor abnehmen, damit er nicht umkippt und die Oberfläche, auf der das Fernsehgerät oder der LCD-Monitor steht, beschädigt wird.

Montieren des Fernsehgeräts oder LCD-Monitors an der Wand

Nur FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

WARNUNG

- Zum Transport eines großen Fernsehgeräts oder LCD-Monitors sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte oder LCD-Monitore von mehr als 189,3 cm (75 Zoll) oder mehr) nötig (außer Ägypten). Zum Transport eines großen Fernsehgeräts oder LCD-Monitors sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte oder LCD-Monitore von mehr als 75 Zoll (189,3 cm) oder mehr) nötig (nur Ägypten).

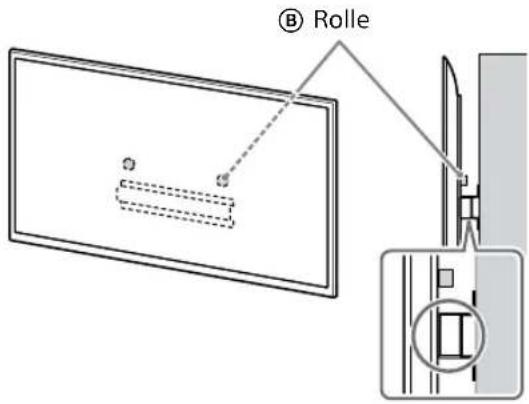

1 Heben Sie das Fernsehgerät oder den LCD-Monitor an.

• Die Position der Rollen Ⓑ zum Aufhängen an der Grundplatte (20) Ⓐ oder dem Grundplattenadapter ① finden Sie unter „Anbringungsort für Grundplattenadapter ①“ auf Seite 23.
• Achten Sie darauf, dass die Rückseite des Fernsehgeräts oder LCD-Monitors beim Halten des Fernsehgeräts oder LCD-Monitors die Grundplatte (20) Ⓐ oder den Grundplattenadapter ① berührt.

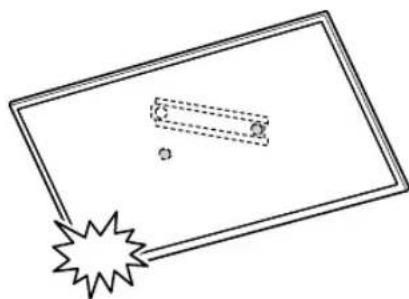

Hinweis

• Halten Sie das Fernsehgerät oder den LCD-Monitor mit beiden Händen fest und vergewissern Sie sich, dass der Gurt ® und die Unterseite des Fernsehgeräts oder LCD-Monitors mit dem Abdeckband übereinstimmen.

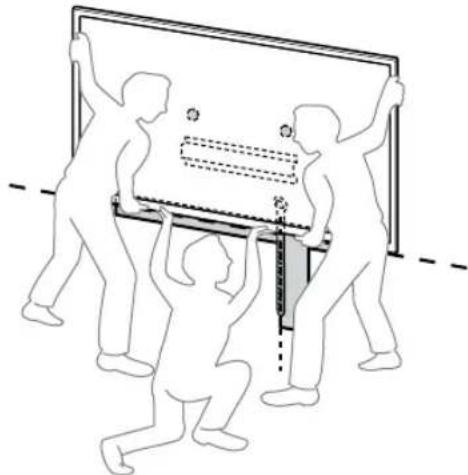

• Tragen Sie das Fernsehgerät oder den LCD-Monitor mit drei Personen, und die Person, die sich vor dem Fernsehgerät oder LCD-Monitor befindet, weist die anderen an, die Position einzustellen.

- Seien Sie bei der Montage des Fernsehgeräts oder LCD-Monitors an der Wand sehr vorsichtig. Dies gilt insbesondere für die Person, die das Fernsehgerät oder den LCD-Monitor von unten trägt, denn das Fernsehgerät oder der LCD-Monitor kann herunterfallen und schwere Körperverletzungen oder sogar den Tod verursachen.

⑧ Rolle ⑨ Gurt

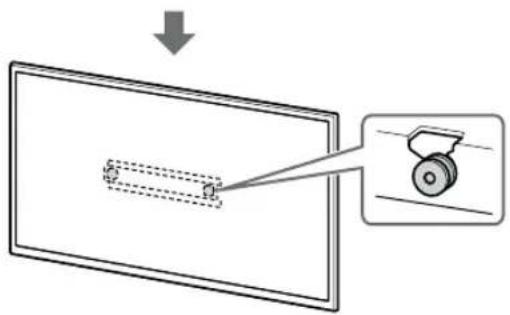

2 Montieren Sie das Fernsehgerät oder den LCD-Monitor auf der Grundplatte (20) Ⓐ oder dem Grundplattenadapter ①.

• Schieben Sie das Fernsehgerät oder den LCD-Monitor vorsichtig nach unten und hängen Sie die Rollen Ⓑ, die an der Rückseite des Fernsehgeräts oder LCD-Monitors angebracht sind, an die Grundplatte (20) Ⓐ oder den Grundplattenadapter ①, wobei Sie auf die Form der Löcher achten müssen.
• Überprüfen Sie nach der Montage des Fernsehgeräts oder LCD-Monitors an der Wand, ob die Rollen Ⓑ fest in die Grundplatte (20) Ⓐ oder den Grundplattenadapter Ⓞ eingerastet sind
• Lassen Sie beide Hände langsam los, um sicherzustellen, dass das Fernsehgerät oder der LCD-Monitor nicht herunterfällt.

- Nach der Montage des Fernsehgeräts oder LCD-Monitors an der Wand entfernen Sie das Abdeckband usw. von der Wand.

Wenn Standardanbringung (2-a) ausgewählt ist:

DE

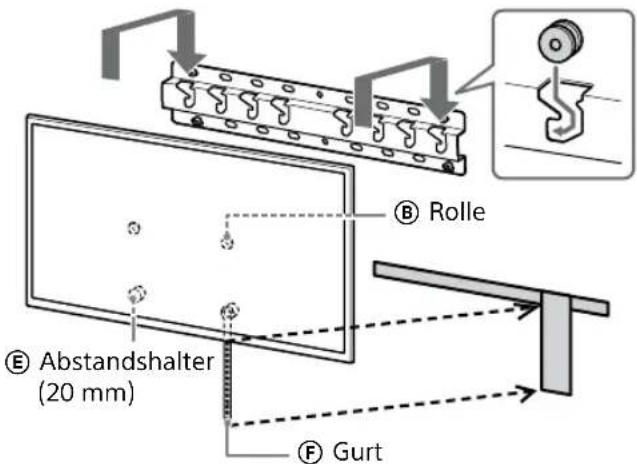

Wenn schmale Anbringung (2-b) gewählt ist:

① ② Rolle ③ Abstandshalter (20 mm) ④ Gurt

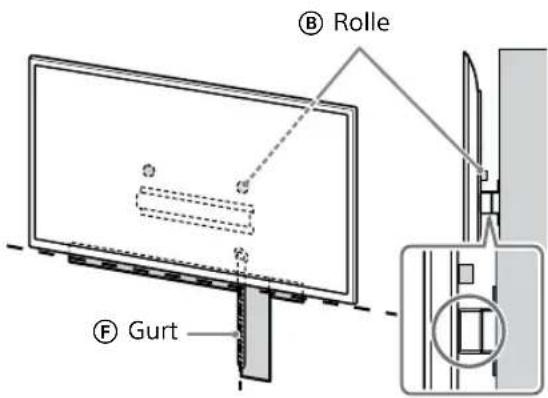

3 Verhindern Sie, dass sich die Unterseite des Fernsehgeräts oder LCD-Monitors bewegt.

- Spannen Sie den Gurt Ⓕ und befestigen Sie ihn fest an der Wand.

2-a2-b

F Gurt F Gurt

- Verwenden Sie eine Schraube mit einem Durchmesser von 5 mm bzw. eine entsprechende Schraube (nicht mitgeliefert).

Hinweis

- Versuchen Sie, die Unterseite des Fernsehgeräts oder LCD-Monitors leicht in Ihre Richtung zu ziehen, um sicherzustellen, dass es sich nicht nach vorne bewegt. Wenn das Gerät sich bewegt, ist es nicht richtig fixiert und der Gurt Ⓔ sollte erneut fest fixiert werden.

Außer Modell FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

WARNUNG

- Zum Transport eines großen Fernsehgeräts oder LCD-Monitors sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte oder LCD-Monitore von mehr als 189,3 cm (75 Zoll) oder mehr) nötig (außer Ägypten).

Zum Transport eines großen Fernsehgeräts oder LCD-Monitors sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte oder LCD-Monitore von mehr als 75 Zoll (189,3 cm) oder mehr) nötig (nur Ägypten).

1 Heben Sie das Fernsehgerät oder den LCD-Monitor an.

• Die Position der Rollen Ⓑ zum Aufhängen an der Grundplatte (20) Ⓐ oder dem Grundplattenadapter ① finden Sie unter „Anbringungsort für Grundplattenadapter ①“ auf Seite 23.
• Achten Sie darauf, dass die Rückseite des Fernsehgeräts oder LCD-Monitors beim Halten des Fernsehgeräts oder LCD-Monitors die Grundplatte (20) Ⓐ oder den Grundplattenadapter ① berührt.

⑧ Rolle

Hinweis

- Halten Sie das Fernsehgerät oder den LCD-Monitor mit beiden Händen fest.

2 Montieren Sie das Fernsehgerät oder den LCD-Monitor auf der Grundplatte (20) Ⓐ oder dem Grundplattenadapter ①.

• Schieben Sie das Fernsehgerät oder den LCD-Monitor vorsichtig nach unten und hängen Sie die Rollen Ⓑ, die an der Rückseite des Fernsehgeräts oder LCD-Monitors angebracht sind, an die Grundplatte (20) Ⓐ oder den Grundplattenadapter ①, wobei Sie auf die Form der Löcher achten müssen.
• Überprüfen Sie nach der Montage des Fernsehgeräts oder LCD-Monitors an der Wand, ob die Rollen Ⓑ fest in die Grundplatte (20) Ⓐ oder den Grundplattenadapter Ⓞ eingerastet sind.
• Lassen Sie beide Hände langsam los, um sicherzustellen, dass das Fernsehgerät oder der LCD-Monitor nicht herunterfällt.

Wenn Standardanbringung (2-a) ausgewählt ist:

B Rolle K Abstandshalter (60 mm) F Gurt

Wenn schmale Anbringung (2-b) gewählt ist:

⑧ Rolle ⑨ Abstandshalter (20 mm) ⑩ Gurt

3 Verhindern Sie, dass sich die Unterseite des Fernsehgeräts oder LCD-Monitors bewegt.

- Spannen Sie den Gurt Ⓔ und befestigen Sie ihn fest an der Wand.

2-a2-b ⑤ Gurt ⑤ Gurt

- Verwenden Sie eine Schraube mit einem Durchmesser von 5 mm bzw. eine entsprechende Schraube (nicht mitgeliefert).

Hinweis

- Versuchen Sie, die Unterseite des Fernsehgeräts oder LCD-Monitors leicht in Ihre Richtung zu ziehen, um sicherzustellen, dass es sich nicht nach vorne bewegt. Wenn das Gerät sich bewegt, ist es nicht richtig fixiert und der Gurt Ⓔ sollte erneut fest fixiert werden.

Überprüfen der abgeschlossenen Montage

Überprüfen Sie die folgenden Punkte.

• Die Rollen Ⓑ sind fest in die Grundplatte (20) Ⓐ oder den Grundplattenadapter ① eingehängt.
• Die Kabel sind nicht verdreht oder eingeklemmt.
- Der Gurt Ⓕ ist straff gespannt.

WARNUNG

- Eine unsachgemäße Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen.

Sonstige Informationen

Führen Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgerät oder den LCD-Monitor abnehmen.

- Zum Transport eines großen Fernsehgeräts oder LCD-Monitors sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte oder LCD-Monitore von mehr als 189,3 cm (75 Zoll) oder mehr) nötig (außer Ägypten).

Zum Transport eines großen Fernsehgeräts oder LCD-Monitors sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte oder LCD-Monitore von mehr als 75 Zoll (189,3 cm) oder mehr) nötig (nur Ägypten).

Technische Daten

g h1h2f e d c b a

Abmessungen: (ca.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (für schmale Anbringung, 2-b)
h2 : 60 (für Standardanbringung, 2-a)

Gewicht (nur Grundplatte): (ca.) [kg] 0,8

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Referenzen

Maß für die Anbringung der Wandhalterung an der Wand

Die Angaben in der Tabelle können je nach Installation etwas variieren.

(mm)

Modellbezeichnung	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43 592	138 96
XR-85X90L XRM-85X90L	1891	1085	58 607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8 495	137 95
KD-75X85L KM-75X85L	1671	960	21 508	123 81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12 493	137 95
XR-75X90L XRM-75X90L	1668	959	21 508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447	832	85 505	123 81
KD-65X81BL / 65X80L KM-65X80L	1452	836	76	494	135	93
XR-65X90L XRM-65X90L	1445	831	85 505	123 81

(mm)

Modellbezeichnung	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Anbringungsort für Grundplattenadapter ①

a b c d

Modellbezeichnung Hakenpositionen
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Modellbezeichnung Hakenpositionen
FW-55BZ40L / 55BZ35L / 55BZ30L
KD-55X85L / 55X81BL / 55X80L / 55X78AL / 55X77L / 55X75WL	b
KM-55X85L / 55X80L
XR-55X90L
XRM-55X90L
FW-50BZ30L
KD-50X80L / 50X77L / 50X75WL	c
KM-50X80L
FW-43BZ30L
KD-43X80L / 43X77L / 43X75WL	c
KM-43X80L

Wandmarkierung für den Einbauort des Fernsehgeräts oder LCD-Monitors

A B (1000) (300) C Bildschirm-Mittelpunkt Abdeckband

(mm)

Modellbezeichnung	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21

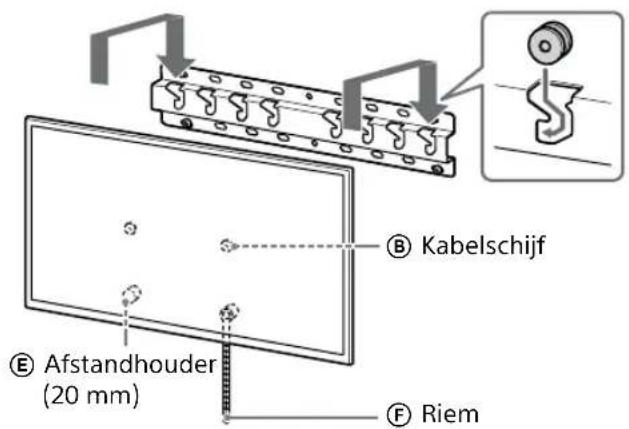

Als smalle montage (2-b) is gekozen:

Sla deze stap over.

Als smalle montage (2-b) is gekozen:

Als smalle montage (2-b) is gekozen:

Als smalle montage (2-b) is gekozen:

B Kabelschijf C Schroef (+PSW 6 × 20) C Schroef (+PSW 6 × 20) E Afstandhouser (20 mm) F Riem

Als smalle montage (2-b) is gekozen:

Als smalle montage (2-b) is gekozen:

Als smalle montage (2-b) is gekozen:

Gewicht (alleen basissteun): (ong.) [kg] 0,8
