NÁVOD K OBSLUZE KD-50X80L SONY

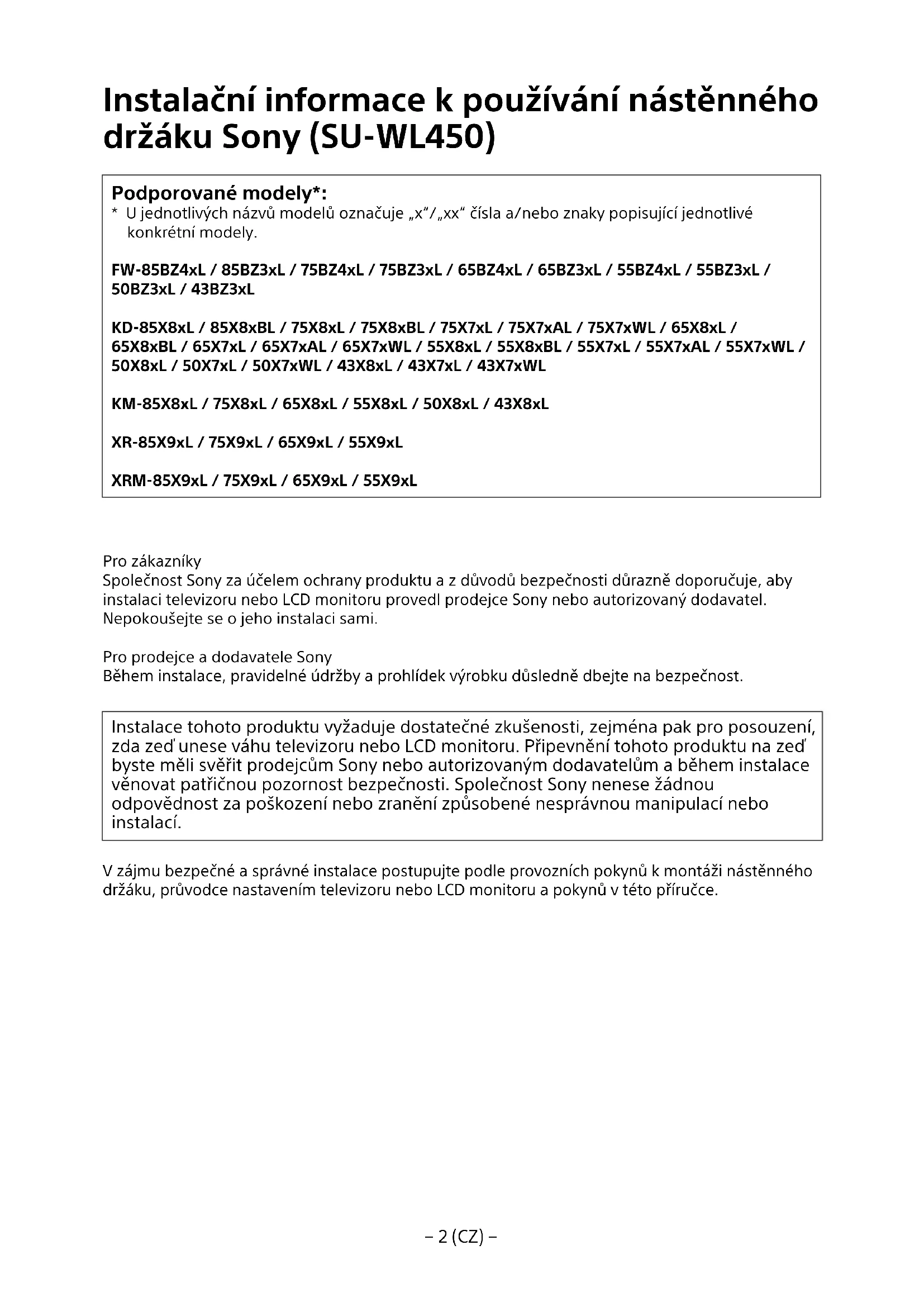

Instalační informace k používání nástěnného držáku Sony (SU-WL450)

Podporované modely\*:

* U jednotlivých názvů modelů označuje „x“/„xx“ čísla a/nebo znaky popisující jednotlivé konkrétní modely.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru nebo LCD monitoru provedl prodejce Sony nebo autorizovaný dodavatel.

Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zed' unese váhu televizoru nebo LCD monitoru. Připevnění tohoto produktu na zed' byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

V zájmu bezpečné a správné instalace postupujte podle provozních pokynů k montáži nástěnného držáku, průvodce nastavením televizoru nebo LCD monitoru a pokynů v této příručce.

Nástěnný držák

Bezpečnostní opatření

Děkujeme, že jste si zakoupili tento produkt.

Pro zákazníky

Montáž televizoru nebo LCD monitoru na zed'

VAROVÁNÍ

VYŽADUJE ODBORNOU INSTALACI

Instalaci tohoto produktu smí provést pouze odborník, který dokáže fundovaně posoudit nosnost stěny vzhledem ke hmotnosti televizoru nebo LCD monitoru. V případě nedostatečného upevnění během instalace může dojít k pádu televizoru nebo LCD monitoru a k vážnému zranění. Společnost Sony není odpovědná za jakékoliv škody nebo zranění způsobená nesprávným zacházením, nesprávnou instalací nebo instalací jiného, než určeného produktu. Vaše zákonná práva (pokud existují) nejsou omezena.

Informace pro prodejce společnosti Sony

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Důkladně si pročtěte tento návod k použití, abyste montáž mohli provést v souladu s bezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením nebo nesprávnou montáží. Po provedení montáže tento návod vraťte zákazníkovi.

Tento návod k použití popisuje správnou manipulaci s výrobkem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Iste povinni si přečíst veškeré pokyny v tomto návodu k použití, důkladně jim porozumět a dodržovat je. Zanedbání této povinnosti může mít za následek zranění nebo škody na majetku a propadnutí záruky. Tento návod uschovejte pro budoucí použití.

Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt správně používat, může v důsledku jeho převrácení nebo pádu dojít k vážnému poranění ohněm nebo zásahu elektrickým proudem. Aby k takovým nehodám nedoslo, vždy dodržujte uvedená bezpečnostní opatření.

UPOZORNĚNÍ

Určené produkty

Tento nástěnný držák je určen k použití s určenými televizory nebo LCD monitory. V příslušných Referenčních příručkách k televizorům nebo LCD monitorům najdete informace o tom, se kterými z nich je možné nástěnný držák použivat.

Pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat následující bezpečnostní opatření, může v důsledku pádu produktu dojít k požáru nebo úrazu elektrickým proudem a vážnému zranění nebo úmrtí.

Proto montáž tohoto produktu svěřte licencovaným dodavatelům a během montáže nedovolte malým dětem pobývat v blízkosti produktu.

Pokud nástěnný držák nebo televizor nebo LCD monitor nenamontujete správně, může dojít k následujícím nehodám. Montáž svěřte licencovaným dodavatelům.

• Televizor nebo LCD monitor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeninu.
• Pokud zed, na kterou chcete nástěnný držák namontovat, není stabilní, rovná či kolmá k podlaze, zařízení může spadnout a způsobit zranění nebo poškození majetku. Stěna by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru nebo LCD monitoru. (Informace o hmotnosti najdete v Referenční příručce k televizoru nebo LCD monitoru.)
• Pokud není montáž nástěnného držáku dostatečně pevná, zařízení může spadnout a způsobit zranění nebo poškození majetku.

Přenos nebo demontáž televizoru nebo LCD monitoru svěřte licencovaným dodavatelům.

Pokud jeho přepravu nebo demontáž provádí jiné osoby než licencovaní dodavatelé, může televizor nebo LCD monitor spadnout a způsobit zranění nebo poškození majetku. Pro přepravu velkých televizorů či LCD monitorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor či LCD monitor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta). Pro přepravu velkých televizorů či LCD monitorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor či LCD monitor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

Po montáži televizoru nebo LCD monitoru nevytahujte šrouby atd.

V opačném případě by mohl televizor nebo LCD monitor spadnout a způsobit zranění nebo poškození majetku.

Součásti nástěnného držáku nijak neupravujte.

V opačném případě by mohl nástěnný držák spadnout a způsobit zranění nebo poškození majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tento nástěnný držák je určen k použití pouze s určenými zařízeními. Pokud na ni namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku.

Zabraňte tomu, aby na nástěnný držák působila jiná zátěž než televizor nebo LCD monitor. Netřeste televizorem nebo LCD monitorem doleva/doprava, nahoru/ dolů.

V opačném případě by mohl televizor nebo LCD monitor spadnout a způsobit zranění nebo poškození majetku.

O televizor nebo LCD monitor se neopírejte ani se na něj nezavěšujte.

O televizor nebo LCD monitor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění.

UPOZORNĚNÍ

Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku.

• Nepoužité části uložte na bezpečném místě pro budoucí použití. Uchovávejte je mimo dosah dětí.

Během čištění nebo provádění údržby na produkt nevyvíjejte nadměrnou sílu.

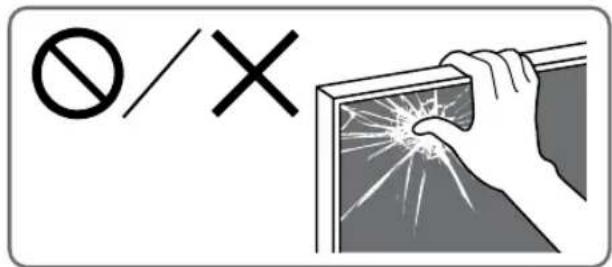

Na horní část televizoru nebo LCD monitoru nevyvíjejte sílu. V opačném případě by mohl televizor nebo LCD monitor spadnout a způsobit zranění nebo poškození majetku.

Bezpečnostní opatření

• Pokud používáte televizor nebo LCD monitor namontovaný na nástěnný držák dlouhou dobu, barva stěny za nebo nad televizorem nebo LCD monitorem se může v závislosti na materiálu stěny změnit nebo může dojít k odlepení tapety.
• Pokud po montáži na zed nástěnný držák odstraníte, zůstanou po něm díry na šrouby.
• Nástěnný držák nepoužívejte v místech, na která působí mechanické otřesy.

Montáž nástěnného držáku

Informace pro prodejce společnosti Sony

VAROVÁNÍ

Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Pročtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti.

Nástěnný držák nemontujte na takové plochy stěn, u kterých rohy nebo boky televizoru nebo LCD monitoru přečnívají ze stěny.

Nástěnný držák nemontujte na takové plochy stěn, například sloupy, u kterých rohy nebo boky televizoru nebo LCD monitoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru nebo LCD monitoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku.

Televizor nebo LCD monitor nemontujte nad ani pod klimatizaci.

Pokud je televizor nebo LCD monitor dlouhodobě vystaven prosakování vody nebo proudu vzduchu z klimatizace, může dojit k požáru, úrazu elektrickým proudem nebo poruše televizoru nebo LCD monitoru.

Nástěnný držák bezpečně namontujte podle následujících pokynů v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, může nástěnný držák spadnout a způsobit zranění nebo poškození majetku. Použivejte šrouby vhodné pro materiál stěny a zařízení bezpečně upevněte pomocí nejméně čtyř šroubů o průměru 8 mm (nebo ekvivalentní).

Používejte pouze dodané šrouby a další součásti podle pokynů uvedených v tomto návodu k použití. Pokud použijete náhradní součásti, televizor nebo LCD monitor může spadnout a způsobit zranění osob nebo poškození televizoru nebo LCD monitoru.

Nástěnný držák sestavte správně dle pokynů vysvětlených v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, televizor nebo LCD monitor může spadnout a způsobit zranění osob nebo poškození televizoru nebo LCD monitoru.

Šrouby pevně utáhněte v určené poloze.

V opačném případě může televizor nebo LCD monitor spadnout a způsobit zranění osob nebo poškození televizoru nebo LCD monitoru.

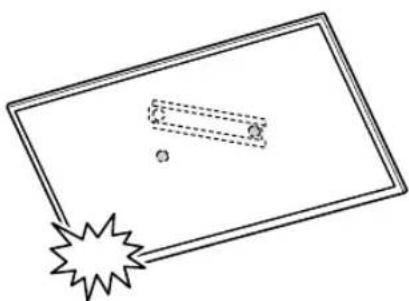

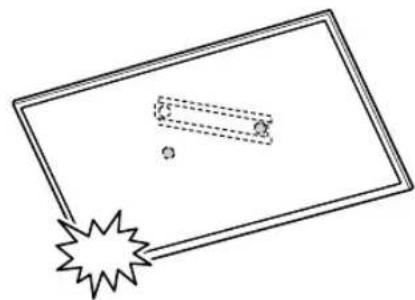

Během montáže dávejte pozor, aby nedošlo k nárazu televizoru nebo LCD monitoru.

Pokud je televizor nebo LCD monitor vystaven nárazům, může dojít k jeho pádu nebo rozlomení. V důsledku toho by pak mohlo dojít ke zranění.

Televizor nebo LCD monitor namontujte na stěnu, která je kolmá a rovná.

V opačném případě by mohl televizor nebo LCD monitor spadnout a způsobit zranění.

Po řádné montáži televizoru nebo LCD monitoru řádně zajistěte kabely.

Pokud se do kabelů zamotají osoby nebo jiné předměty, může dojít ke zranění nebo poškození televizoru nebo LCD monitoru.

Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu.

Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi zařízenim a stěnou nebo pokud dojde k jejich násilnému ohnutí nebo zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. V důsledku toho může dojit k požáru nebo úrazu elektrickým proudem.

Šrouby nutné k montáži nástěnného držáku nejsou součástí balení.

Při montáži nástěnného držáku používejte vhodné šrouby pro materiál stěny.

Než začnete

- Obrázky televizoru či LCD monitoru uvedené v tomto návodu jsou příklady, které mají za úkol jasně vysvětlit ovládání přístroje. Z tohoto důvodu se mohou obrázky od vašeho skutečného televizoru či LCD monitoru lišit.

Z čeho je vaše stěna vyrobena?

Nejdříve zjistěte typ stěny, na kterou chcete televizor nebo LCD monitor instalovat.

Sádrokartonová stěna s rámy z dřevěných hranolů

Bezpečnostní opatření

• Maximální tlouštka sádrokartonové stěny: 16 mm.
• Zkontrolujte, zda je velikost hranolu vnitřního dřevěného rámu alespoň 51 mm × 102 mm pro běžné nebo 38 mm × 89 mm pro jmenovité.

Betonové tvárnice nebo tvárnice ztraceného bednění

Bezpečnostní opatření

• Nástěnný držák namontujte přímo na stěnu z betonových tvárnic.
• Zkontrolujte, zda je tlouštka stěny z betonových tvárnic alespoň 203 mm.
• Zkontrolujte, zda je velikost jednotlivých tvárnic ztraceného bednění alespoň 203 mm × 203 mm × 406 mm.

Kontrola součástí

Dodáno s modelem SU-WL450

- Zkontrolujte, že žádná součást nechybí.

A Základna (20) (×1)	B Kladka (×2)	C Šroub (+PSW 6 × 20)(×4)	E Rozpěrka (20 mm) (×2)
F Pás (×1)	I Adaptér základny (×2)	J Šroub (+PSW 4 × 10)(×8)	K Rozpěrka (60 mm) (×2)

- Tyto díly nemusí být u vašeho modelu použity.

D Šroub (+PSW 4 × 20) s průchodkou (×2)	G Průchodka (20) (M4)(×2)	H Šroub (+PSW 4 × 20)(×2)	M Průchodka (M4) (×2)
N Šroub (+PSW 4 × 50)(×2)

Dodáno s televizorem nebo LCD monitorem

Upevňovací díl pro montáž na zed' VS

(×4)*

* Pouze pro některé oblasti/země/modely.

Příprava na montáž

- Před instalací mějte po ruce referenční příručku a průvodce nastavením televizoru nebo LCD monitoru.

• Zkontroluite montážní polohu televizoru nebo LCD monitoru.

- Připravte si nejméně čtyři šrouby o průměru 8 mm a jeden šroub o průměru 5 mm nebo ekvivalentní (nejsou součástí balení). Vyberte šrouby vhodné pro materiál stěny.

- Připravte si následující nářadí:

*1
	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Pouze pro sádrokartonovou stěnu s rámy z dřevěných hranolů

*2 Pouze pro stěnu z betonových tvárnic nebo z tvárnic ztraceného bednění
*3 V závislosti na modelu
*4 Pouze pro televizor či LCD monitor s velikostí nad 189,3 cm (75 palců) (kromě Egypta) Pouze pro televizor či LCD monitor s velikostí nad 75 palců (189,3 cm) (pouze Egypt)

Instalace nástěnného držáku na stěnu

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistěte se, že je na zdi na televizor nebo LCD monitor dostatek prostoru a že zed' unese alespoň čtyřnásobek hmotnosti televizoru nebo LCD monitoru. Informace o hmotnosti televizoru nebo LCD monitoru naleznete v Referenční příručce k televizoru nebo LCD monitoru.

Poznámka

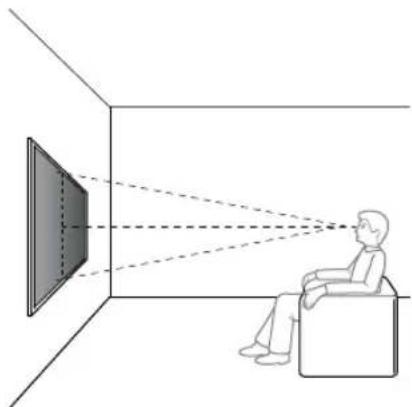

• Když televizor nebo LCD monitor namontujete na zed, bude se horní strana televizoru nebo LCD monitoru mírně naklánět vpřed.
• Doporučujeme vyzkoušet polohu televizoru nebo LCD monitoru při sledování.

2 Vyberte způsob montáže na zed' podle ilustrací níže.

2-a: Běžná montáz

2-b: Montáž u stěny

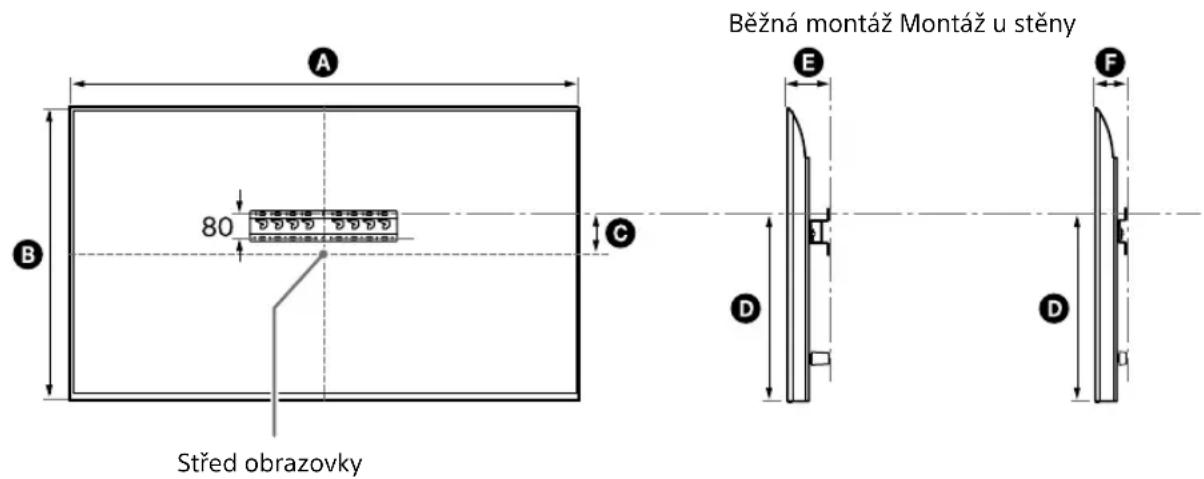

- Viz „Měření pro montáž nástěnného držáku na zed“ na straně 19.

VAROVÁNÍ

- Když zvolíte možnost 2-b, bude přístup k zadním konektorům omezený.

3 Pokud se rozhodnete pro běžnou montáž (2-a):

Připevněte adaptér základny ① pomocí šroubu (+PSW 4 × 10) ⑧ k základně (20) Ⓐ.

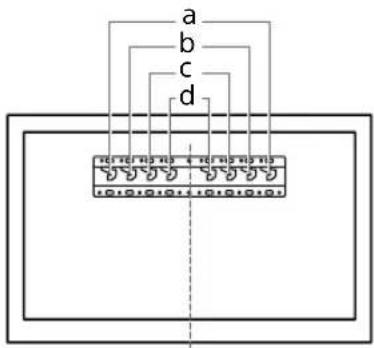

- Viz „Místo pro osazení adaptéru základny ①“ na straně 21.

Příklad: osazení adaptéru základny ① na místě „a“

Pokud se rozhodnete pro montáž u stěny (2-b):

Tento krok preskočte.

4 Určete umístění šroubů pro montáž základny (20) Ⓐ.

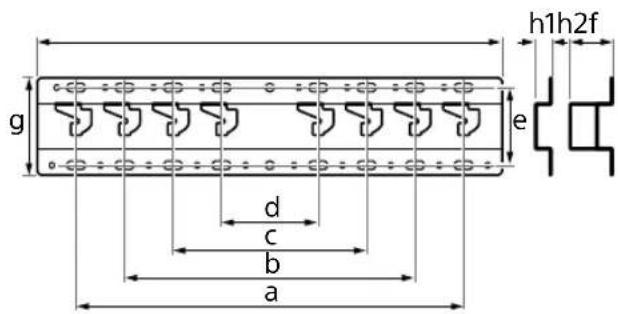

- Viz „Technické údaje“ na straně 18.

VAROVÁNÍ

• Určete sílu stěny, na kterou bude televizor nebo LCD monitor upevněn. V případě potřeby stěnu dostatečně zpevněte.
• Stěna, na které bude televizor nebo LCD monitor namontován, by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru nebo LCD monitoru. (Informace o hmotnosti najdete v Referenční příručce k televizoru nebo LCD monitoru.)

Pokud se rozhodnete pro běžnou montáž (2-a):

Použijte polohy otvorů adaptéru základny ①.

Příklad: označení na místě „a“ pro osazení základny (20) Ⓐ

Pokud se rozhodnete pro montáž u stěny (2-b):

Příklad: označení na místě „a“ pro osazení základny (20) Ⓐ

5 Vyvrtejte otvory na značkách.

Ujistěte se, že místo na zdi pro vyvrtání otvorů je dostatečně silné na to, aby uneslo alespoň čtyřnásobek hmotnosti televizoru nebo LCD monitoru.

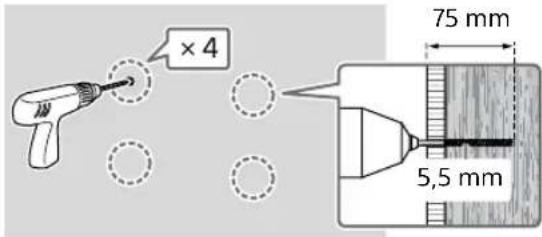

Vrtání do sádrokartonové stěny s rámy z dřevěných hranolů:

×4 75 mm 5,5 mm

Poznámka

- Otvory je nutno předvrtat do hloubky 75 mm vrtákem o průměru 5,5 mm.

Vrtání do stěny z betonových tvárnic nebo z tvárnic ztraceného bednění:

×4 75 mm 10 mm

6 Namontujte základnu (20) Ⓐ na zed' pomocí vhodných šroubů (není součástí dodávky).

Poznámka

• Připravte si nejméně čtyři šrouby o průměru 8 mm nebo ekvivalentní (nejsou součástí balení).

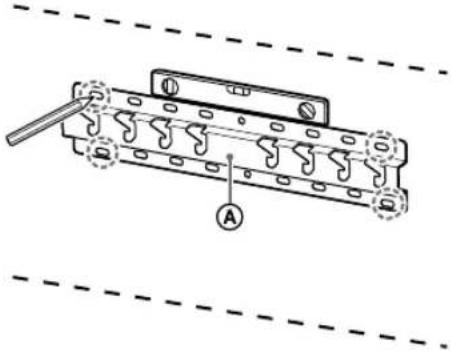

• Pomocí vodováhy zkontrolujte, zda je základna (20) ⑧ ve vodorovné poloze.

Pokud se rozhodnete pro běžnou montáž (2-a):

Umístěte čtyři šrouby do otvorů adaptéru základny ① a do základny (20) Ⓐ.

Příklad: osazení základny (20) Ⓐ na místě „a”

Pokud se rozhodnete pro montáž u stěny (2-b):

Příklad: osazení základny (20) Ⓐ na místě „a“

7 Pouze modely FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

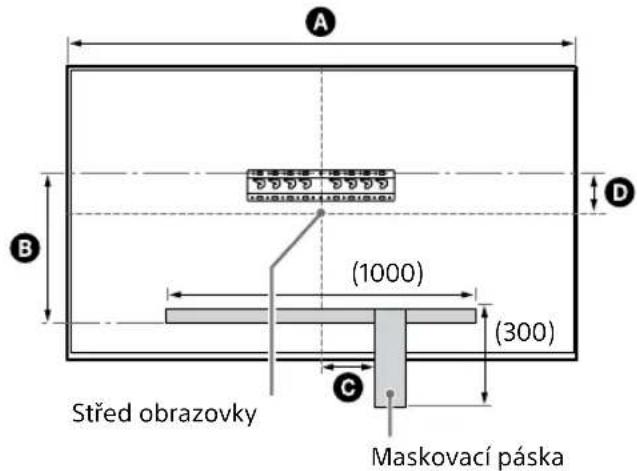

Vyznačte místo instalace na stěně. Použijte maskovací pásku atd. (není součástí dodávky) pro vyznačení umístění televizoru nebo LCD monitoru v blízkosti základny (20) ① nebo adaptéru základny

- Viz „Značky na zed’v místě montáže televizoru nebo LCD monitoru“ na straně 22.

Kromě FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL Tento krok přeskočte.

Příprava na montáž televizoru nebo LCD monitoru

Poznámka

- Vyšroubované šrouby a nepoužité díly uschovejte na bezpečném místě mimo dosah dětí.

∅/X

Montáž televizoru nebo LCD monitoru na zed'z obalu\*

* Pouze pro některé oblasti/země/modely.

Pouze modely FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

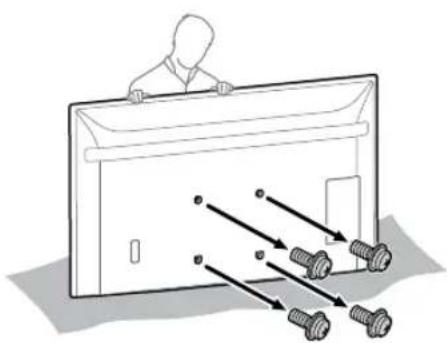

1 Vyšroubujte šrouby ze zadní části televizoru nebo LCD monitoru.

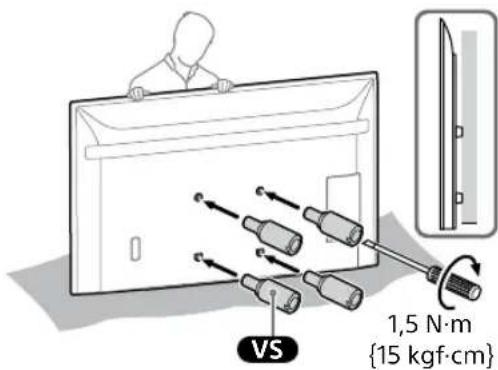

2 Připojte upevňovací díly pro montáž na zed'VS (dodány s televizorem nebo LCD monitorem) na zadní stranu televizoru nebo LCD monitoru (aby byla rovnoběžně se stěnou).

VS 1,5 N·m {15 kgf·cm}

Poznámka

- Při instalaci upevňovacích dílů pro montáž na zed' VS k televizoru či LCD monitoru šrouby důkladně utáhněte. K instalaci upevňovacích dílů pro montáž na zed' VS použijte výhradně plochý šroubovák. Použití jiného nástroje může vest k překročení utahovacího momentu šroubů upevňovacích dílů pro montáž na zed' VS a k poškození televizoru či LCD monitoru.

3 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ části „Kontrola součástí“ na straně 6.

Poznámka

- Pevně zajistěte díly příslušenství pomocí šroubů. - Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.

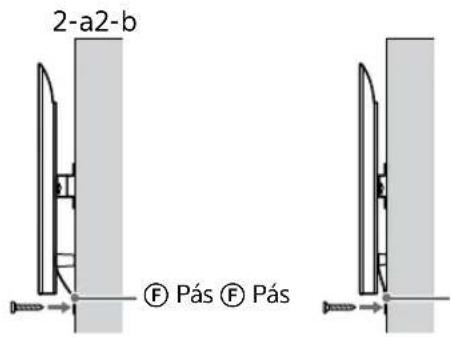

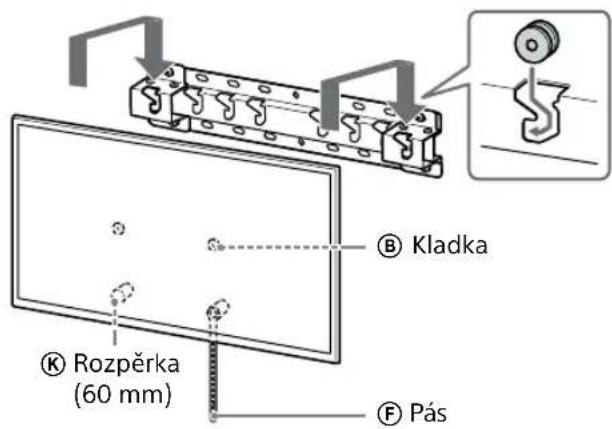

Pokud se rozhodnete pro běžnou montáž (2-a):

B Kladka C Šroub (+PSW 6 × 20) L Šroub (+PSW 6 × 50) K Rozpěrka (60 mm) F Pás

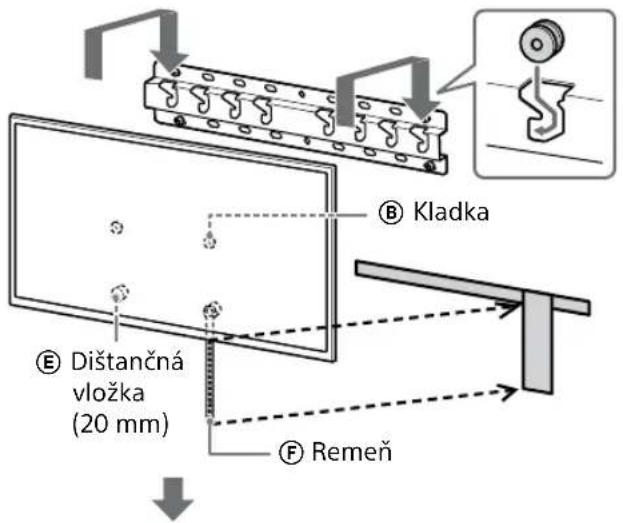

Pokud se rozhodnete pro montáž u stěny (2-b):

B Kladka C Šroub (+PSW 6 × 20) C Šroub (+PSW 6 × 20) E Rozpěrka (20 mm) F Pás

4 Zapojte příslušné kabely k televizoru nebo LCD monitoru.

Před montáží televizoru nebo LCD monitoru na zed'nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebo LCD monitoru nebude možné kabely zapojit.

Poznámka

• Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli.
• Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu.

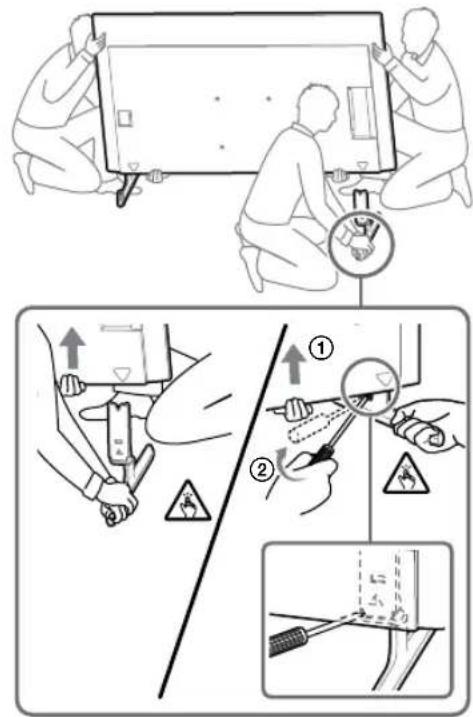

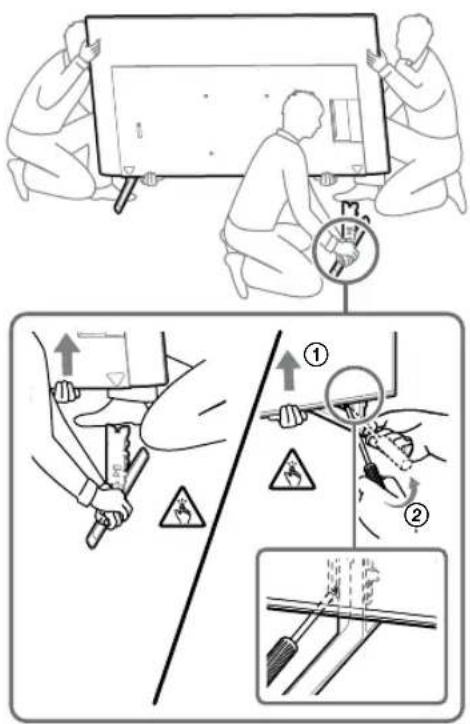

Montáž televizoru nebo LCD monitoru na zed'ze stolního stojanu\*

* Pouze pro některé oblasti/země/modely.

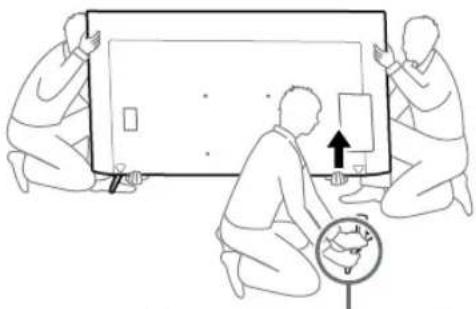

1 Namontujte stolní stojan, aby na něm dokázaly televizor či LCD monitor stát.

- Viz Průvodce nastavením vašeho televizoru či LCD monitoru.

2 Vyšroubujte šrouby ze zadní části televizoru nebo LCD monitoru.

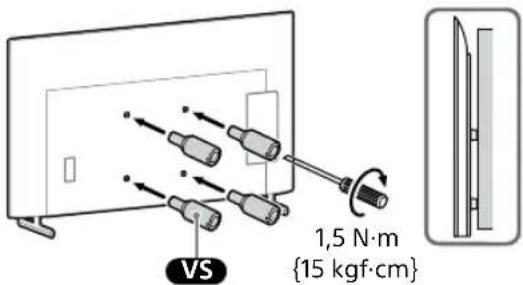

3 Připojte upevňovací díly pro montáž na zed'VS (dodány s televizorem nebo LCD monitorem) na zadní stranu televizoru nebo LCD monitoru (aby byla rovnoběžně se stěnou).

VS 1,5 N·m {15 kgf·cm}

Poznámka

• Při instalaci upevňovacích dílů pro montáž na zed'
  VS k televizoru či LCD monitoru šrouby důkladně utáhněte.
  K instalaci upevňovacích dílů pro montáž na zed' VS použijte výhradně plochý šroubovák. Použití jiného nástroje může vest k překročení utahovacího momentu šroubů upevňovacích dílů pro montáž na zed' VS a k poškození televizoru či LCD monitoru.

4 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ části „Kontrola součástí“ na straně 6.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů.
• Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.

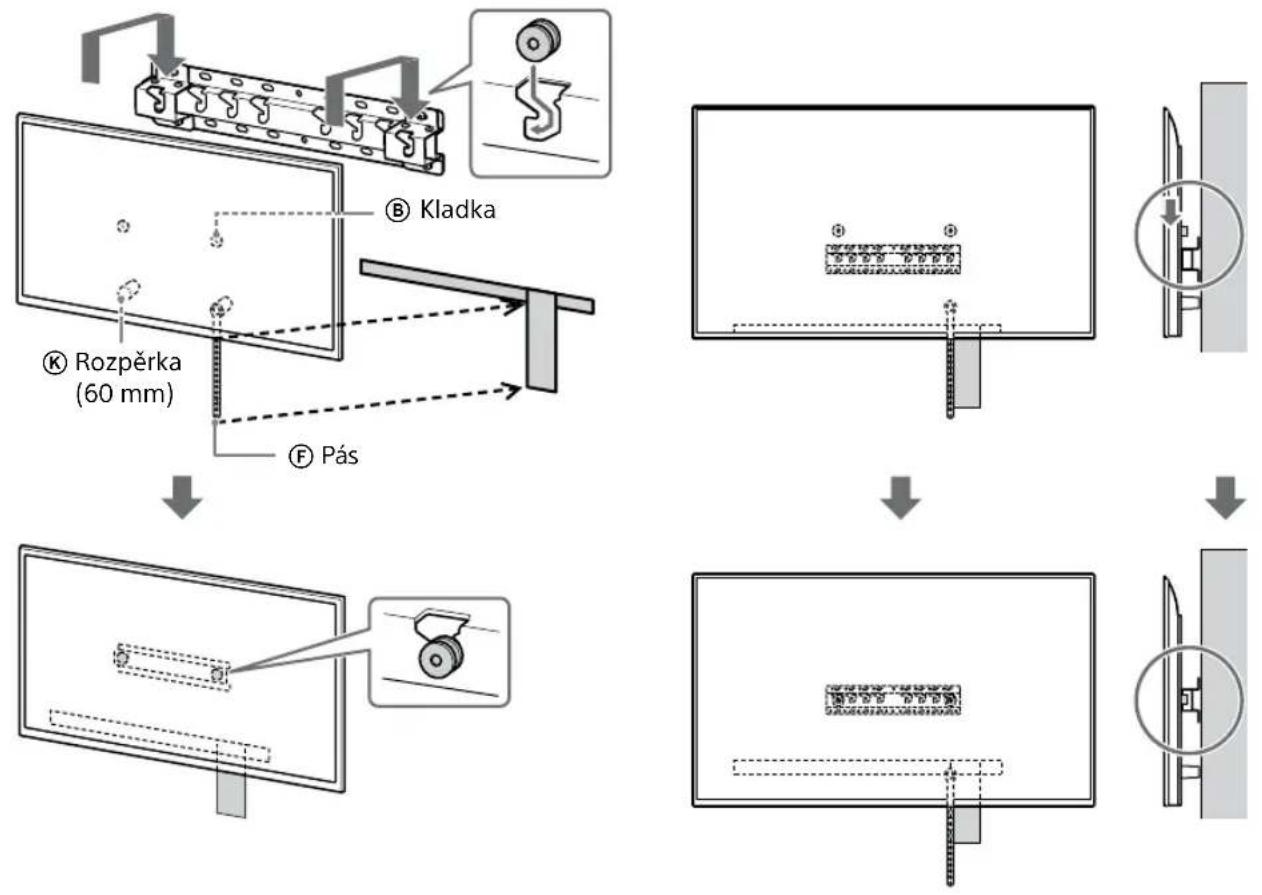

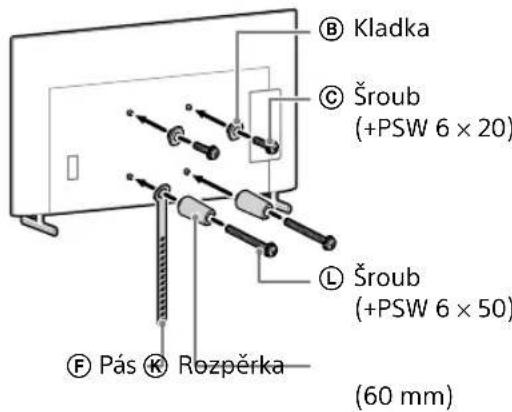

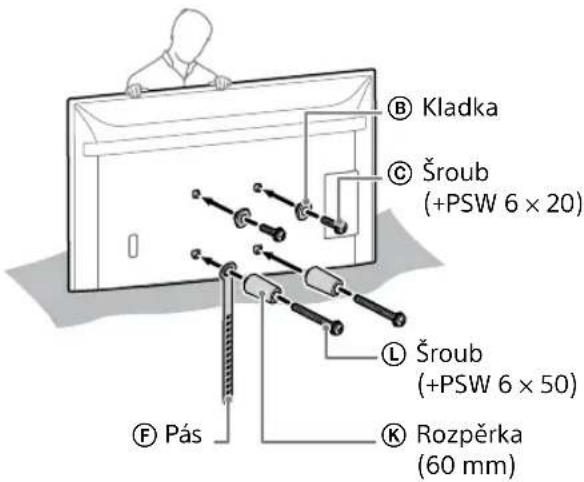

Pokud se rozhodnete pro běžnou montáž (2-a):

B Kladka C Šroub (+PSW 6 × 20) L Šroub (+PSW 6 × 50) F Pás K Rozpěrka (60 mm)

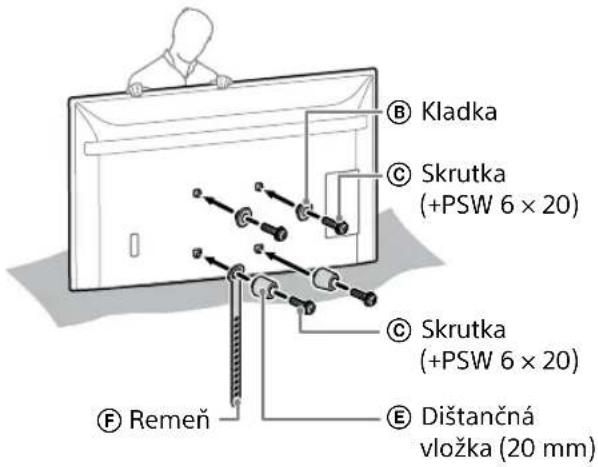

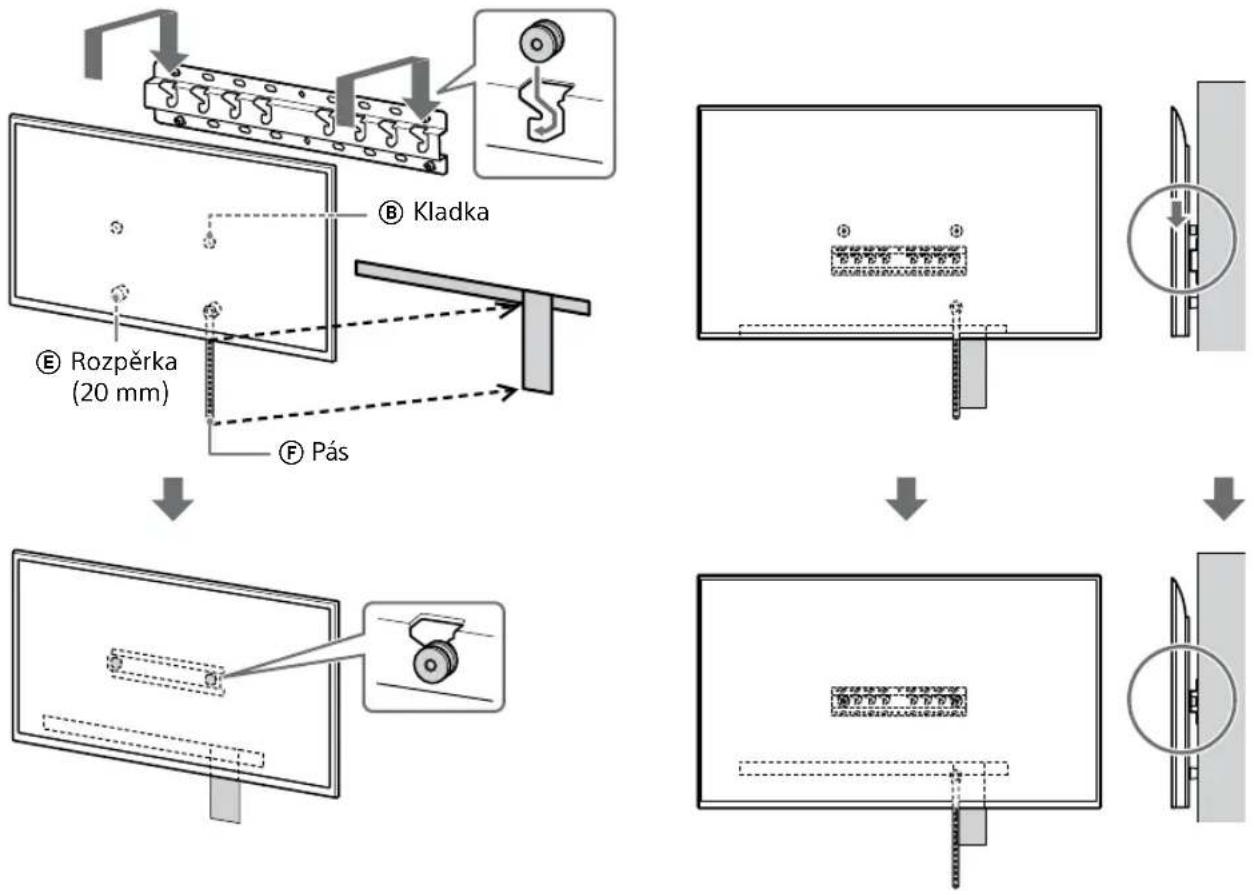

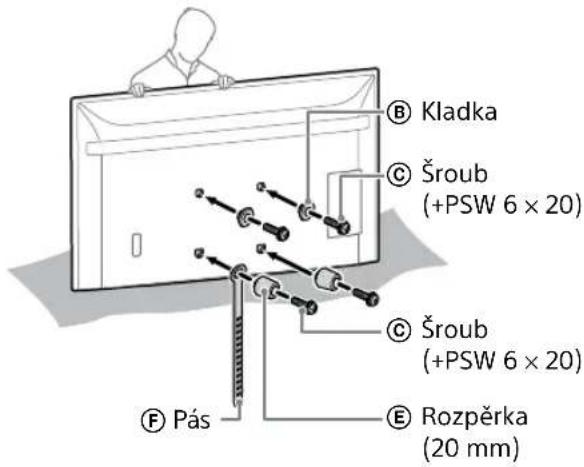

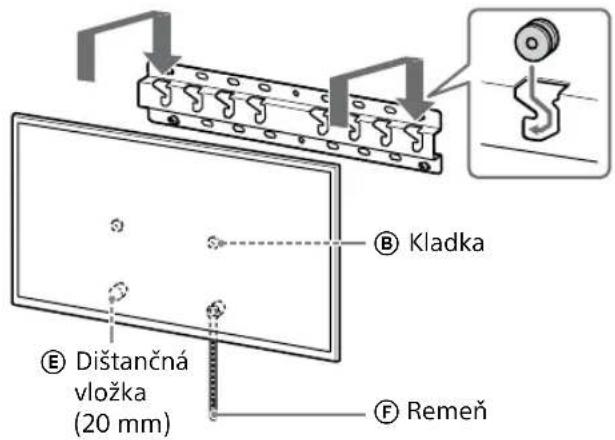

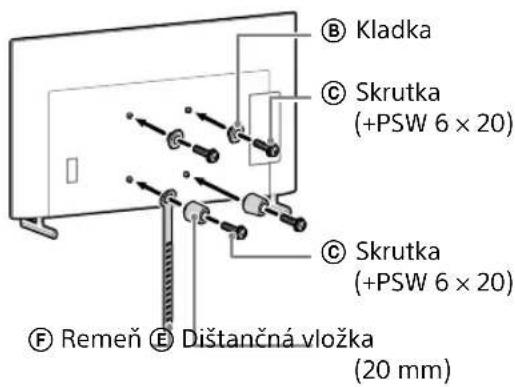

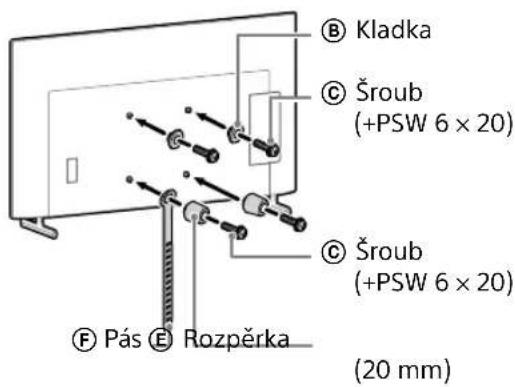

Pokud se rozhodnete pro montáž u stěny (2-b):

B Kladka C Šroub (+PSW 6 × 20) C Šroub (+PSW 6 × 20) F Pás E Rozpěrka (20 mm)

5 Zapojte příslušné kabely k televizoru nebo LCD monitoru.

Před montáží televizoru nebo LCD monitoru na zed'nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebo LCD monitoru nebude možné kabely zapojit.

Poznámka

• Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli.
• Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu.

6 Odmontujte stolní stojan od televizoru nebo LCD monitoru.

Následující ilustrace je příkladem provedení tohoto úkonu.

Kromě FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Odstraňte jednu stranu stolního stojanu. Držte pevně a bezpečně stolní stojan oběma rukama, zatímco ostatní lidé zvedají televizor nebo LCD monitor.

- Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Pouze modely FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL
- Odstraňte jednu stranu stolního stojanu. Držte pevně a bezpečně stolní stojan oběma rukama, zatímco ostatní lidé zvedají televizor nebo LCD monitor.

- Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Pouze modely KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Odstraňte jednu stranu stolního stojanu. Držte pevně a bezpečně stolní stojan oběma rukama, zatímco ostatní lidé zvedají televizor nebo LCD monitor.

- Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

- Odstraňte jednu stranu stolního stojanu. Držte pevně a bezpečně stolní stojan oběma rukama, zatímco ostatní lidé zvedají televizor nebo LCD monitor.

- Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Demontáž stolního stojanu vyžaduje tři nebo více lidí.
• Dávejte pozor, abyste při demontáži stolního stojanu od televizoru nebo LCD monitoru nepůsobili nadměrnou silou, protože by televizor nebo LCD monitor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru nebo LCD monitoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru nebo LCD monitoru.
• Při zvedání televizoru nebo LCD monitoru budte opatrní, protože při demontáži stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob.
• Při demontáži stolního stojanu z televizoru nebo LCD monitoru budte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor nebo LCD monitor stojí.

Montáž televizoru nebo LCD monitoru na zed'

Pouze modely FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

VAROVÁNÍ

- Pro přepravu velkých televizorů či LCD monitorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor či LCD monitor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta).

Pro přepravu velkých televizorů či LCD monitorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor či LCD monitor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

1 Zvedněte televizor nebo LCD monitor.

• Ohledně umístění kladky Ⓑ pro zavěšení na základnu (20) Ⓐ nebo na adaptér základny ① viz „Místo pro osazení adaptéru základny ①” na straně 21.
• Ujistěte se, že se zadní část televizoru nebo LCD monitoru dotýká základny (20) ① nebo adaptéru základny ①, když nesou televizor nebo LCD monitor.

Poznámka

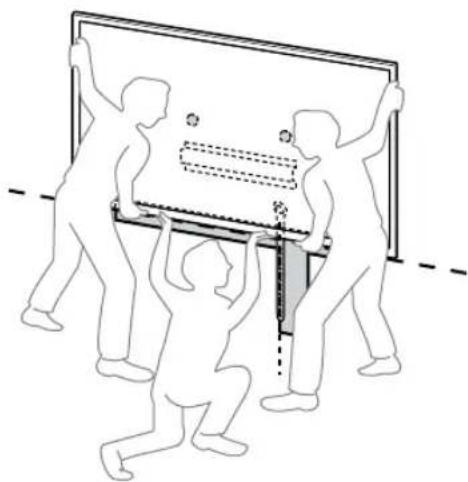

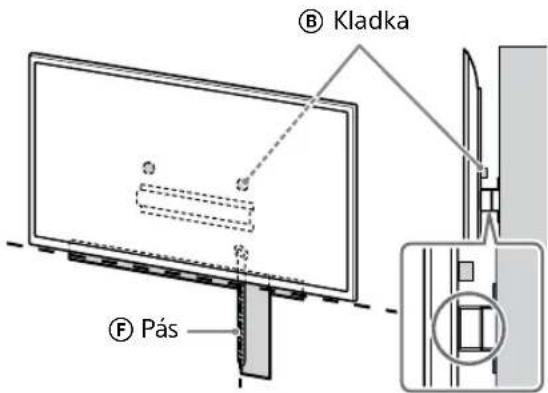

• Držte televizor nebo LCD monitor bezpečně oběma rukama a ujistěte se, že pás Ⓕ a spodní část televizoru nebo LCD monitoru jsou zarovnány s maskovací páskou.
• Televizor nebo LCD monitor by měli držet tři lidé a osoba, která stojí před televizorem nebo LCD monitorem, by měla ostatní navádět do správné pozice.

- Při instalaci televizoru nebo LCD monitoru na stěnu věnujte velkou pozornost zejména osobě, která televizor nebo LCD monitor drží zespodu, protože může dojít k pádu televizoru nebo LCD monitoru a vážnému zranění nebo dokonce úmrtí.

B Kladka F Pás

2 Instalujte televizor nebo LCD monitor na základnu (20) Ⓐ nebo adaptér základny ①.

• Opatrně posuňte televizor nebo LCD monitor dolů a zavěste kladky Ⓑ připojené k zadní části televizoru nebo LCD monitoru do základny (20) Ⓐ nebo adaptéru základny ① a zkontrolujte tvar otvorů.
• Po montáži televizoru nebo LCD monitoru na zed'zkontrolujte, zda jsou kladky Ⓑ pevně zaklapnuty v základně (20) Ⓐ nebo v adaptéru základny Ⓓ.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru nebo LCD monitoru.

- Po instalaci televizoru nebo LCD monitoru na stěnu odstraňte maskovací pásku atd. ze zdi.

Pokud se rozhodnete pro běžnou montáž (2-a):

Pokud se rozhodnete pro montáž u stěny (2-b):

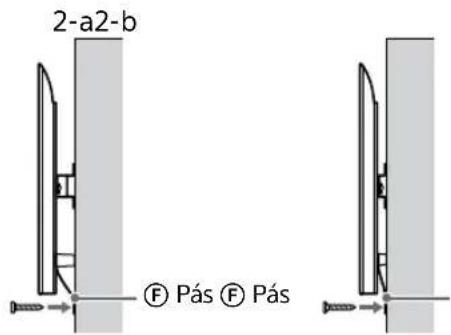

3 Zajistěte, aby se dolní část televizoru nebo LCD monitoru neposunovala.

- Uchopte kus pásu Ⓕ a pevně ho upevněte ke zdi.

2-a2-b ⑤ Pás ⑤ Pás

- Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

- Zkuste opatrně zatáhnout za spodní stranu televizoru nebo LCD monitoru směrem k sobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun výrobku, znamená to, že není řádně upevněn, a pás ^F je třeba znovu pevně utáhnout.

Kromě FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

VAROVÁNÍ

- Pro přepravu velkých televizorů či LCD monitorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor či LCD monitor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta). Pro přepravu velkých televizorů či LCD monitorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor či LCD monitor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

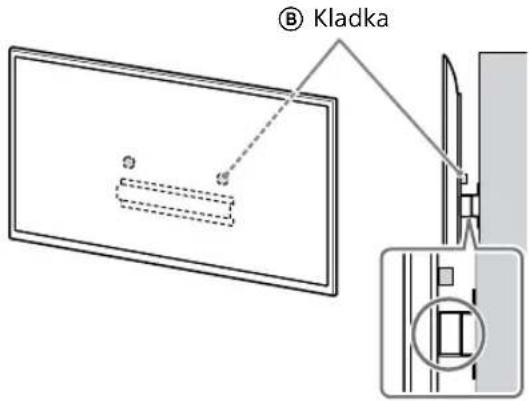

1 Zvedněte televizor nebo LCD monitor.

- Ohledně umístění kladky Ⓑ pro zavěšení na základnu (20) Ⓐ nebo na adaptér základny ① viz „Místo pro osazení adaptéru základny ①“ na straně 21. - Ujistěte se, že se zadní část televizoru nebo LCD monitoru dotýká základny (20) Ⓐ nebo adaptéru základny ①, když nesou televizor nebo LCD monitor.

© Kladka

Poznámka

- Držte televizor nebo LCD monitor bezpečně oběma rukama.

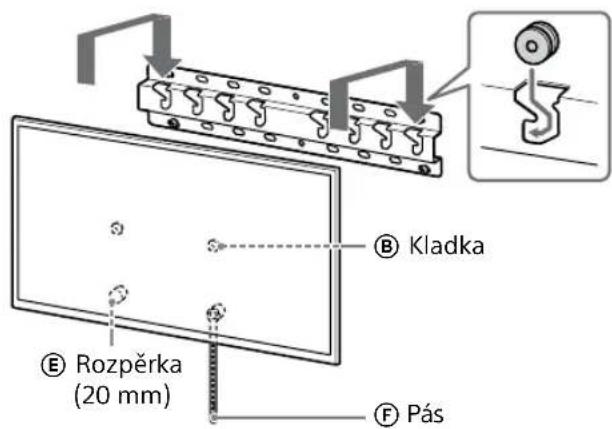

2 Instalujte televizor nebo LCD monitor na základnu (20) Ⓐ nebo adaptér základny Ⓗ.

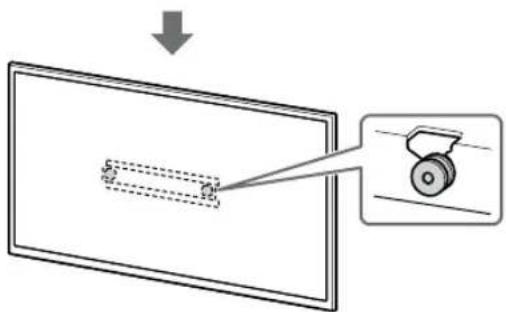

• Opatrně posuňte televizor nebo LCD monitor dolů a zavěste kladky Ⓑ připojené k zadní části televizoru nebo LCD monitoru do základny (20) Ⓐ nebo adaptéru základny ① a zkontrolujte tvar otvorů.
• Po montáži televizoru nebo LCD monitoru na zed'zkontrolujte, zda jsou kladky Ⓑ pevně zaklapnuty v základně (20) Ⓐ nebo v adaptéru základny Ⓘ.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru nebo LCD monitoru.

Pokud se rozhodnete pro běžnou montáž (2-a):

Kladka K Rozpěrka (60 mm) Pás

Pokud se rozhodnete pro montáž u stěny (2-b):

Kladka Rozpěrka (20 mm) Pás

3 Zajistěte, aby se dolní část televizoru nebo LCD monitoru neposunovala.

- Uchopte kus pásu Ⓕ a pevně ho upevněte ke zdi.

2-a2-b ⑤ Pás ⑤ Pás

- Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

- Zkuste opatrně zatáhnout za spodní stranu televizoru nebo LCD monitoru směrem k sobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun výrobku, znamená to, že není řádně upevněn, a pás (F) je třeba znovu pevně utáhnout.

Potvrzení dokončení montáže

Zkontrolujte následující body.

• Kladky Ⓑ jsou pevně zavěšeny na základně (20) Ⓐ nebo na adaptéru základny Ⓘ.
• Šnůry ani kabely nejsou zkrouceny ani skřípnuty.
• Pás Ⓕ je pevný, nikoli uvolněný.

VAROVÁNÍ

- Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodu je třeba dokončení montáže potvrdit.

Další informace

Při demontáži televizoru nebo LCD monitoru provedte uvedený postup v obráceném sledu.

• Pro přepravu velkých televizorů či LCD monitorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor či LCD monitor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta).

Pro přepravu velkých televizorů či LCD monitorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor či LCD monitor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

Technické údaje

g h1h2f e d c b a

Rozměry: (přibl.) [mm]

h1 : 20 (při montáži u stěny, 2-b)
h2 : 60 (při běžné montáži, 2-a)

Hmotnost (pouze základna): (přibl.) [kg] 0,8

Vzhled a technické údaje se mohou bez předchozího upozornění změnit.

Referenční údaje

Měření pro montáž nástěnného držáku na zed'

Hodnoty v tabulce se v závislosti na instalaci mohou mírně lišit.

(mm)

Název modelu	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43 592	138 96
XR-85X90L XRM-85X90L	1891	1085	58 607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8 495	137 95
KD-75X85L KM-75X85L	1671	960	21 508	123 81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12 493	137 95
XR-75X90L XRM-75X90L	1668	959	21 508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447	832	85 505	123 81
KD-65X81BL / 65X80L KM-65X80L	1452	836	76	494	135	93
XR-65X90L XRM-65X90L	1445	831	85 505	123 81

(mm)

Název modelu	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Místo pro osazení adaptéru základny ①

a b c d

Název modelu Umístění háku
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Název modelu Umístění háku
FW-55BZ40L / 55BZ35L /55BZ30LKD-55X85L / 55X81BL /55X80L / 55X78AL / 55X77L /55X75WLKM-55X85L / 55X80LXR-55X90LXRM-55X90L	b
FW-50BZ30LKD-50X80L / 50X77L /50X75WLKM-50X80L	c
FW-43BZ30LKD-43X80L / 43X77L /43X75WLKM-43X80L	c

Značky na zed'v místě montáže televizoru nebo LCD monitoru

A B (1000) (300) C Střed obrazovky Maskovací páska D

(mm)

Název modelu	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80L KM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21

Podporované modely\*:

Montážna konzola na stenu

Informácie o bezpečnosti

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. V záujme zaistenia bezpečnosti pri montáži si dôkladne prečítajte tento návod na použitie. Spoločnost Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou montázou. Po montáži odovzdajte tento návod zákazníkovi.

Časti montážnej konzoly na stenu neupravujte.

Položky dodávané s montážnou konzolou na stenu SU-WL450

- Je možné, že sa tieto časti pre váš model nepoužijú.

D Skrutka (+PSW 4 × 20)s vložkou (×2)[wxwx]	G Vložka (20) (M4) (×2)[wc2g]	H Skrutka (+PSW 4 × 20)(×2)[HK4w]	M Vložka (M4) (×2)
N Skrutka (+PSW 4 × 50)(×2)[IMAGE]

2-b: Montáž s krátkou vzdialenostou

Pr., montáž adaptéra podstavca ① na mieste „a“

Pri vol'be montáže s krátkou vzdialenostou (2-b):

Preskočte tento krok.

4 Určte pozíciu skrutiek na montáž podstavca (20) Ⓐ.

Pri volbe montáže s krátkou vzdialenostou (2-b):

Pri volbe montáže s krátkou vzdialenostou (2-b):

Pri volbe montáže s krátkou vzdialenostou (2-b):

B Kladka C Skrutka (+PSW 6 × 20) C Skrutka (+PSW 6 × 20) E Dištančná vložka (20 mm) F Remeň

- Kabeláž v stene zverte licencovanému dodávatelovi.

Pri volbe montáže s krátkou vzdialenostou (2-b):

B Kladka C Skrutka (+PSW 6 × 20) C Skrutka (+PSW 6 × 20) F Remeň E Dištančná vložka (20 mm)

Pri volbe montáže s krátkou vzdialenostou (2-b):

Pri volbe montáže s krátkou vzdialenostou (2-b):

A B 80 C Stredový bod obrazovky Štandardná montáž E Montáž s krátkou vzdialenostou F D D

(mm)

Názov modelu	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43	592	138 96
XR-85X90L XRM-85X90L	1891	1085	58	607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8	495	137 95
KD-75X85L KM-75X85L	1671	960	21	508	123 81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12	493	137 95
XR-75X90L XRM-75X90L	1668	959	21	508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447	832	85	505	123 81
KD-65X81BL / 65X80L KM-65X80L	1452	836	76	494	135	93
XR-65X90L XRM-65X90L	1445	831	85	505	123 81

(mm)

Názov modelu	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91
