Typ produktu	LED LCD televizor
Značka	Sony
Model	Bravia KDL-40LX903
Velikost obrazovky	40 palců (101 cm)
Rozlišení	Full HD 1920 x 1080
Technologie displeje	LED Edge
Obnovovací frekvence	200 Hz (Motionflow)
Rozměry s podstavcem (Š x V x H)	992 x 636 x 250 mm
Hmotnost s podstavcem	18,5 kg
Napájení	220-240 V AC, 50/60 Hz
Elektrická spotřeba (max)	170 W
Spotřeba v pohotovostním režimu	Méně než 0,5 W
Hlavní funkce	Full HD, Motionflow 200 Hz, BRAVIA Engine 2, Senzor okolního světla
Konektivita	4 HDMI vstupy, 2 USB, 1 komponentní, 1 kompozitní, Ethernet, integrované WiFi
Údržba a čištění	Odstraňte prach jemným suchým hadříkem. Vyhněte se rozpouštědlům a sprejům.
Bezpečnostní opatření	Nevystavujte vlhkosti, neblokujte ventilační otvory, používejte stabilní stojan.
Náhradní díly a opravitelnost	K dispozici prostřednictvím poprodejního servisu Sony. Index opravitelnosti není uveden.
Obecné informace	Návod ke stažení ve formátu PDF na notice-facile.com.

Často kladené otázky - Bravia KDL-40LX903 SONY

Jaké je rozlišení Sony Bravia KDL-40LX903?

Tento televizor nabízí rozlišení Full HD 1920x1080.

Má televizor funkci Smart TV?

Ano, integruje BRAVIA Internet TV s přístupem k aplikacím a online službám.

Jak čistit obrazovku KDL-40LX903?

Použijte jemný suchý hadřík. Nikdy nepoužívejte chemické prostředky ani vodu přímo na obrazovku.

Jaké zvukové formáty reproduktory podporují?

Televizor podporuje zvukové formáty stereo a Dolby Digital.

Je televizor kompatibilní s montáží na zeď?

Ano, je kompatibilní s nástěnným držákem VESA 300x300 mm (šrouby nejsou součástí).

Jaký je zvukový výkon?

Zvukový systém poskytuje 20 W (2x10 W) s technologií S-Force Front Surround.

Jak obnovit tovární nastavení?

Přejděte do nabídky Nastavení > Obnovení > Obnovit vše. Potvrďte PIN kódem (výchozí 0000).

Může KDL-40LX903 zobrazovat 3D obsah?

Ne, tento model nepodporuje 3D. Jedná se o 2D Full HD televizor.

Kolik HDMI vstupů má tento televizor?

Je vybaven 4 HDMI vstupy (z nichž jeden je kompatibilní s ARC).

Kde si mohu stáhnout návod k použití?

Návod je zdarma k dispozici ve formátu PDF na notice-facile.com v sekci Sony Bravia KDL-40LX903.

NÁVOD K OBSLUZE Bravia KDL-40LX903 SONY

Děkujeme vám, že jste si vybrali tento výrobek Sony. Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu.

Výrobcem tohoto výrobku je Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japonsko. Zplnomocněným zástupcem pro požadavky ohledně elektromagnetické kompability EMC a bezpečnosti výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, SRN. Pro záležitosti servisu a záruky se obracejte na adresy uváděné v servisních a záručních dokumentech.

Poznámky k funkcím digitální televize

•Všechny funkce související s digitální televizí (DVBdou fungovat pouze v zemích nebo oblastech, ve kterých jsou šříreny signály digitálního pozemního vysílaní DVB-T (MPEG-2 a H.264/MPEG-4 AVC), nebo kde je přístup ke kompatibilní kabelové službě DVB-C (MPEG-2 a H.264/MPEG-4 AVC). Oveřte si laskavě u svého místního prodejce, zda v místč, kdc žijete, lze přijímat signál DVB-T, nebo se zeptejte svého poskytovatele kabelového vysílaní, zda je jeho kabelová služba DVB-C vhodná k použití s tímto televizorem.
- Poskytovatel kabelového vysílání může za takové služby vyžadovat dodatečné poplatky nebo souhlas se svými smluvními podmínkami.
- Přestože televizor splňuje specifikace DVB-T a DVB-C, nelze zaručit kompatibilitu s budoucím pozemním DVB-T a kabelovým DVB-C digitálním vysíláním.
•Některé funkce digitální televize nemusí být v některých zemích/oblastech k dispozici a kabelový režim DVB-C nemusí s některými poskytovateli fungovat správně.

Seznam vhodných poskytovatelů kabelových služeb najdete na webových stránkách technické podpory: http://support.sony-europe.com/TV/DVBC/

_2

• Pokyny k „Instalaci nástěnného montážního rámu“ jsou uvedeny v tomto návodu k obsluze televizoru
• Ilustrace použité v této příručce se mohou lišit od vašeho modelu televizoru.
• Písmeno „x“, které se objevuje v názvu modelu, odpovídá číslu vztahujícímu se ke vzhledu, barvě nebo systému televizoru.

Informace o obchodních značkách

DV3 je registrovaná obchodní značka projektu DVB.

HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech a jiných zemích.

DLNA®, logo DLNA a DLNA CERTIFIED® jsou obchodní značky, servisní značky nebo certifikační značky organizace Digital Living Network Alliance.

DivX® je technologie komprimace video souborů vyvinutá společností DivX, Inc.

DivX, DivX Certified a přidružená loga jsou obchodními značkami společnosti DivX, Inc. a lze je používat pouze s licencí.

DIVX VIDEO: DivX® je digitální video formát vytvořený společností DivX, Inc. Toto je oficiální DivX Certified zařízení pro přehrávání video formátu DivX. Více informací a softwarových nástrojů ke konvertování vašich souborů na DivX video naleznete na adrese www.divx.com.

DIVX VIDEO-ON-DEMAND: Toto zařízení DivX Certified® musí být registrované pro přehrávání obsahu DivX Video-on-Demand (VOD). Registrační kód vygenerujete v sekci DivX VOD v nabídce nastavení zařízení. Pomocí tohoto kódu pokračujte v registraci na vod.divx.com, kde také zjistíte více o DivX VOD.

Vyrobeno v licenci Dolby Laboratories. „Dolby“ a symbol dvojitého D jsou obchodní značky společnosti Dolby Laboratories.

„BRAVIA“ a šsouchodní značky Sony Corporation.

„XMB™“ a „XrossMediaBar“ jsou ochranné značky společnosti Sony Corporation a Sony Computer Entertainment Inc.

Logo „ROZPOZNÁNÍ OBLIČEJE“ je obchodní značkou Sony Corporation. Java a všechny ochranné známky a loga související s platformou Java jsou ochrannými známkami nebo registrovanými ochrannými známkami společnosti Oracle a/nebo jejích přidružených společností. Ostatní názvy mohou být ochrannými známkami příslušných vlastníků.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

Poznámka k bezdrátovému signálu

1. Společnost Sony tímto prohlašuje, že tento výrobek je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

Kopii prohlášení o shodč pro direktivu R&TTE naleznete na URL adrese uvedené niže.

http://www.compliance.sony.de/

1. Upozornění pro zákazníky: následující informace se vztahují pouze na přístroje prodávané v zemích podléhajících směrnicím EU.

Bezdrátový televizní systém může být provozován v následujících zemích: Rakousko, Belgie, Bulharsko, Kypr, Česká Republika, Dánsko, Estonsko, Finsko, Francie, Německo, Recko, Mažarsko, Island, Irsko, Itálie, Lotyšsko, Lichtenštejnsko, Litva, Lucembursko, Malta, Nizozemsko, Norsko, Polsko, Portugalsko, Slovenská Republika, Rumunsko, Slovinsko, Španělsko, Švédsko, Švýcarsko, Túrecko a Spojené Království. Toto vybavení může být použito v ostatních neevropských zemích.

Bezdrátový televizní systém - údaje o regulaci

Pro zákazníky v Itálii

□s ohledem na soukromé použití, legislativním dekretem z 1.8.2003, č. 259 („Zákoník elektronické komunikace“). Zvlástě článek 104 označuje, kdy je potřeba celkové autorizace. Článek 105 označuje, kdy je možné použití zdarma;

□s ohledem na poskytnutí veřejnosti přístupu RLAN k síti a službám telekomu (např. Bezdrátový systém televizoru), ministerským dekretem z 28.5.2003 a článkem 25 (celková autorizace pro sítě elektronické komunikace a služby) zákoníku elektronické komunikace

□s ohledem na soukromé používání ministerským dekretem 12.07.2007

Pro zákazníky v Norsku

Použití tohoto radiového zařízení je zakázáno v zeměpisné oblasti o poloměru 20 km od centra Ny-Alesund, Svalbard v Norsku.

Pro zákazníky na Kypru

Konečný uživatel musí zařízení RLAN (WAS nebo Wi-Fi) zaregistrovat v oddělení elektronických komunikací (P.I. 365/2008 a P.I. 267/2007).

P.I. 365/2008 je řád radiokomunikace (kategorie stanic spadajících pod celkovou autorizaci a registraci) 2008.

P.I. 267/2007 je celková autorizace pro použití radiových frekvencí místní rádio sítí a bezdrátovými přístupovými systémy včetně místních rádiových oblastních sítí Radio Local Area Networks (WAS/RLAN).

Pro zákazníky ve Francii

Funkce WLAN (WiFi) tohoto televizoru LCD Digital Colour musí být používána výhradně uvnitř budov. Jakékoliv použití funkce WLAN (WiFi) tohoto televizoru LCD Digital Colour vně budov je na území Francie zakázáno. Ujistěte se, že je funkce WLAN (WiFi) tohoto televizoru LCD Digital Colour před použitím vně budov deaktivována. (Rozhodnutí ART 2002-1009 doplněné rozhodnutím ART 03-908, týkající se rádiových frekvencí používají omezení.)

Umístění identifikačního štítku

Číslo modelu a značení zdroje napájení (v souladu s bezpečnostními směrnicemi) je na nálepce umístěné na zadní části televizoru. Naleznete je po odstranění spodního krytu.

Obsah

Kontrola příslušenství 3

Vkládání baterií do dálkového ovládání 3

Nastavení

Připojení stolního stojanu....4

Připojení antény/zařízení Set Top Box/rekordéru (např. DVD rekordér)......5

Zabezpečení televizoru před převrácením....6

Spojování kabelů 6

Provedení počátečního nastavení....7

Odmontování stolního stojanu z televizoru....7

Sledování TV

Sledování programů 8

Použití funkcí televizoru 8

Použití příručky i-Manual 9

Použití 3D brýlí....10

Doplňkové informace

Řešení problémů....12

Specifikace 13

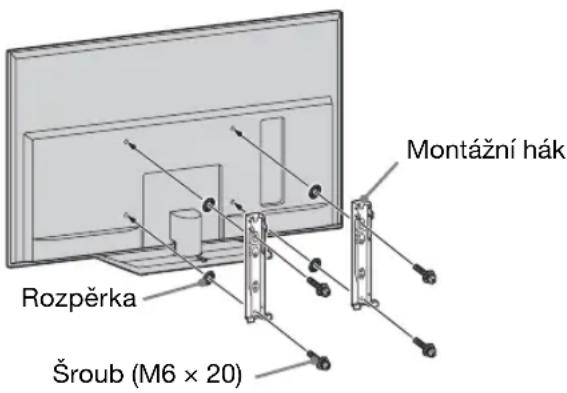

Instalace příslušenství (nástěnný montážní rám) 15

Bezpečnostní informace....20

Upozornění 21

- Návod k použití byl nainstalován do vašeho televizoru BRAVIA. Podrobnosti o použití návodu naleznete v části „Použití příručky i-Manual“ (strana 9).

- Před použitím televizoru si přečtěte část „Bezpečnostní informace“ (strana 20). Návod si uschovejte i pro budoucí potřebu.

Kontrola příslušenství

Napájecí kabel (1)

Držák kabelu (1) (kromě modelu

KDL-60LX90x)

Dálkový ovladač (1)

Baterie velikosti AAA (typ R3) (2)

Stolní stojan (1)* ^1 (kromě modelu KDL-60LX90x)

Upevňovací šrouby stolního stojanu

(M5 × 16) (4) (kromě modelu KDL-60LX90x)

Montážní šrouby stolního stojanu (M5 × 16)

(4) (pouze KDL-40LX90x)

Černé rozpěrky (4) (pouze KDL-52/40LX90x)

Stříbrné rozpěrky (4) (pouze KDL-60LX90x)

Srouby (M6 × 20) (4) (pouze KDL-60LX90x)

Zadní kryt stojanu (1)

Spodní kryt (1)*

3D brýle (obsahují baterie) (2)

Pouzdro na 3D brýle (2)

*¹ U modelu KDL-40LX90x smontujte stolní stojan pomocí dodaných montážních šroubů.

Stojan sestavte podle pokynů v návodu stolního stojanu.

*² U modelu KDL-60LX90x byl zadní kryt stojanu ke stolnímu stojanu připojen výrobcem.

*3 U modelu KDL-60LX90x byl spodní kryt k televizi připojen výrobcem.

Vkládání baterií do dálkového ovládání

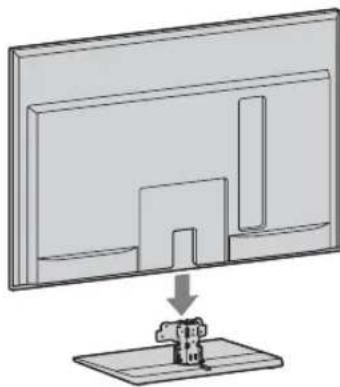

Připojení stolního stojanu

42

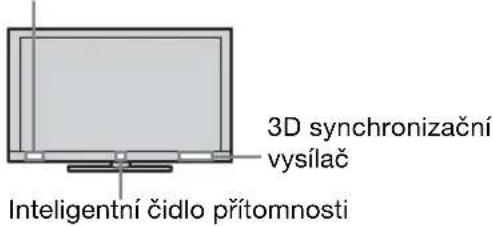

- Ujistěte se, že se před televizorem nenacházejí žádné předměty.

Infračervené čidlo

• Nevystavujte Inteligentní čidlo přítomnosti přímému slunečnímu světlu nebo jinému silnému světlu, protože by mohlo dojít k jeho poruše.
• Pro co nejlepší kvalitu obrazu nevystavujte obrazovku prímému světlu nebo slunečnímu světlu.
• Pokud televizor prčenesete z chladného prostředí prímo do tepla, umístíte jej do velmi vlhké místnosti nebo jej umístíte do místnosti, kde bylo právě spuštěno topení, může na povrchu nebo uvnitř televizoru kondenzovat vlhkost. Pokud k tomu dojde, televizor vypněte a nepoužívejte jej, dokud se vlhkost nevypaří. Potom můžete televizor opět používat. Pokud si všimnete kondenzace vlhkosti mezi skleněným panelem a LCD, zapněte televizor. Kondenzace se vypaří, jakmile se televizor zahřeje.

1 Informace o správném připojení stolního stojanu televizoru k některým modelům televizorů naleznete v dodané příručce stojanu.
2 Umístěte televizor na stolní stojan.

3 Pomocí dodaných šroubů připevněte televizor ke stolnímu stojanu podle šipek ♠ které označují otvory pro šrouby.

• Jestliže použijete elektrický šroubovák, nastavte točivý moment na přibližně 1,5 N·m {15 kgf·cm}.
  4 Po utažení všech šroubů připevněte dodaný zadní kryt stojanu ke stolnímu stojanu.

Nastavení úhlu televizoru (kromě modelu KDL-60LX90x)

Tento televizor lze nastavit podle ilustrací níže.

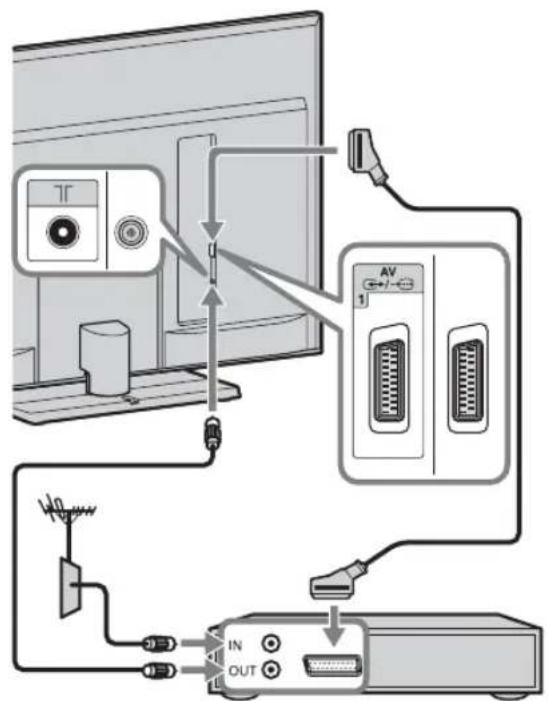

Připojení antény/zařízení Set Top Box/rekordéru (např. DVD rekordér)

Připojení zařízení Set Top Box/rekordéru (např. DVD rekordéru) pomocí SCART

Set top box/rekordér (např. DVD rekordér)

•Pro toto připojení doporučujeme pravoúhlý univerzální SCART.

Připojení zařízení Set Top Box/rekordéru (např. DVD rekordéru) pomocí HDMI

Set top box/rekordér (např. DVD rekordér)

•Pro návrat na 0° provedte výše uvedený postup pozpátku.

[NO TEXT]

•Pro KDL-52/40LX90x po připojení kabelů nainstalujte spodní kryt a zadní kryt stojanu.

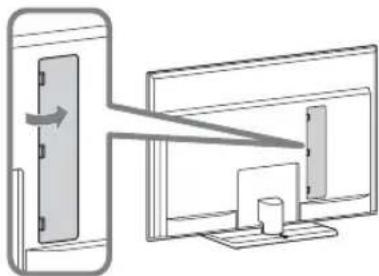

Sejmutí krytu terminálu

- Po připojení kabelů k televizoru opět nasadte kryt terminálu.

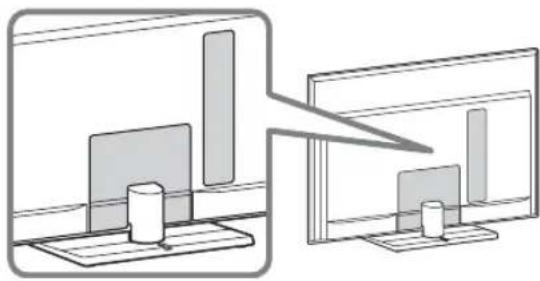

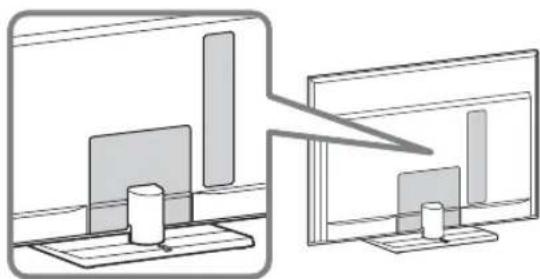

Zabezpečení televizoru před převrácením

1 Do televizního stojanu zašroubujte vrut do dřeva (průměr 4 mm, není součástí dodávky).
2 Do otvoru na šroub u televizoru zašroubujte šroub do kovu (M4 × 16, není součástí dodávky).

3 Vrut do dřeva a šroub do kovu svažte silnou šňůrou (není součástí dodávky).

Spojování kabelů

[NO TEXT]

•Pro KDL-52/40LX90x je k dispozici držák kabelu. Při spojování kabelů se řídte kroky 3 až 5.

[NO TEXT]

•Napájecí kabel nespojujte s ostatními kabely.

Provedení počátečního nastavení

1 Připojte televizor k elektrické zásuvce.
2 Zkontrolujte, zda je spínač nastavení ENERGY SAVING SWITCH zapnut (●).
3 Stiskněte ⏻ na televizoru. Při prvním zapnutí televizoru se na obrazovce objeví nabídka volby jazyka.

4

Automatické digitální ladění: Když zvolíte „Kabel“, doporučujeme, abyste pro rychlejší ladění zvolili „Rychlé ladění“. Nastavte „Kmitočet“ a „ID sítě“ podle informací dodaných provozovatelem vašcho kabelového vysílání. Pokud pomocí funkce „Rychlé ladění“ nenajdete žádný kanál, zkuste „Úplné ladění“ (tato funkce může zabrat více času).

[NO TEXT]

- „Uplné ladění“ nemusí být dostupné ve vaší zemi/regionu.

Seznam vhodných poskytovatelů kabelových služeb najdete na webových stránkách technické podpory: http://support.sony-europe.com/TV/ DVBC/

Třídění programů: mění pořadí analogových kanálů uložených ve vašem televizoru.

1 Stiskněte ♠/▽ pro výběr kanálu, který chcete přesunut do nové pozice, pak stiskněte ⊕.
2 Stiskněte ♘/▽ pro výběr nové pozice pro kanál, pak stiskněte ⊕

•Kanály lze naladit ručně.

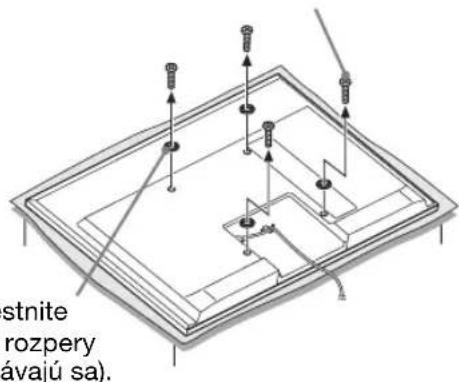

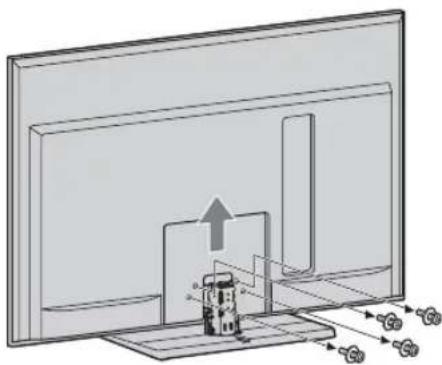

Odmontování stolního stojanu z televizoru

[NO TEXT]

• Před odpojením stolního stojanu odstraňte zadní kryt a spodní kryt stojanu.
• Odstraňte z televizoru šrouby označené šipkami ♠.
• Stolní stojan televizoru neodpojujte z jiného důvodu, než je instalace nutného příslušenství k televizoru.

- Pred zapnutím se ujistěte, že je televizor ve vertikální pozici. Televizor nesmí být spuštěn s LCD panelem směřujícím dolů, obraz by tak mohl být nerovnoměrný.

Sledování TV

Sledování programů

- Tlačítka 5, ▶, PROG + a AUDIO na dálkovém ovladači mají dotykové body. Při ovládání televize použijte dotykové body jako výchozí místa.

1 Zapněte televizor.

①Zapněte ENERGY SAVING SWITCH (●).
② Zapněte televizor stisknutím ⏻ na televizoru.

2 Zvolte režim.

3 Zvolte televizní kanál.

PROG

Použití průvodce digitálními elektronickými programy

Stisknutím GUIDE v digitálním režimu zobrazíte průvodce programy.

Použití funkcí televizoru

Tlačítko HOME

Stisknutím zobrazíte jednotlivé obrazovky funkci a nastavení.

Tlačítko OPTIONS

Stisknutím zobrazíte vhodné funkce na základě aktuálního vstupu a obsahu.

Použití příručky i-Manual

Návod k použití byl nainstalován do vašeho televizoru BRAVIA a lze jej zobrazit na obrazovce.

Více se o funkcích svého televizoru můžete dozvědět v příručce i-Manual, kterou otevřete stiskem tlačítka.

1 Stiskněte i-MANUAL.

2 Stiskněte ⇌/⇒/♠/♣/⊕ k výběru položek.

Vítá vás i-Manual

„BRAVIA“ TV vlastnosti

Sledování TV

Uvádí praktické funkce jako je průvodce EPG, Oblíbené atd.

Použití Home Menu

Osobní nastavení televizoru atd.

Zábavné funkce s připojeným přísl.

Uvádí způsoby připojení dodatečného zařízení.

■Popis částí

Řešení problémů

Poskytuje řešení problémů.

Rejstřík

[NO TEXT]

- Ilustrace a obrázky se mohou lišit od těch zobrazených na obrazovce.

Použití 3D brýlí

Před použitím: Před prvním použitím výrobku vyjměte izolační list baterie.

Součásti a komponenty

1 Posuvník

Nastavte posuvník tak, aby vám to bylo pohodlné. Nastavte oba posuvníky na obou stranách tak, aby vám to bylo pohodlné. Sklopte nožičky dovnitř pro nastavení posuvníku.

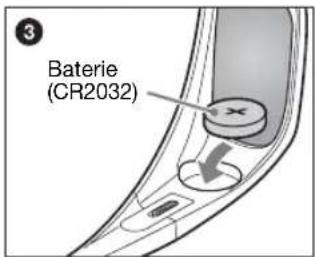

②Kryt baterie

Odpojení krytu pro výměnu baterie.

3 LED indikátor

Blikne jednou každé 3 sekundy: napájení zapnuto

Blikne třikrát každé 3 sekundy: baterie je slabá. Baterie je téměř vybitá.

Blikne třikrát: napájení vypnuto

4 Infračervené čidlo

Přijímání signálů z 3D synchronizačního vysílače.

Tato část přijímá infračervené paprsky z 3D synchronizačního vysílače.

Úhel infračerveného paprsku se liší podle vzdálenosti nebo prostředí.

[NO TEXT]

•Udržujte tento povrch čistý.

5 Tlačítko napájení

Zapnutí: stiskněte jednou

Vypnutí: stiskněte a podržte tlačítko napájení po dobou 2 sekund

*Automatické vypnutí napájení: více jak 5 minut bez infračerveného signálu

6 Nosní podložka

Nastavte nosní podložku pro pohodlné nošení.

7 Boční nožičky

Nožičky můžete ohnout (nastavit) pro své pohodlí.

Výměna baterií

Pokud LED ukazuje, že je baterie vybitá, vyměňte ji. Používejte baterii CR2032.

- Při otevírání nebo zavírání krytu baterie se ujistěte, že jste správně vložili minci apod. do rýhy krytu baterie.

Upozornění pro používání

- 3D brýle přijímají infračervené paprsky z 3D synchronizačního vysílače. K chybě funkce může dojít, když:

• 3D brýle nejsou nasměrovány na 3D synchronizační vysílač
• Mezi 3D brýlemi a 3D synchronizačním vysílačem jsou překážky

• V blízkosti se nacházejí jiná infračervená zařízení

• Sledujte televizor pomocí 3D brýlí namířených směrem k televizoru.

• 3D efekt není adekvátní a barva obrazovky je posunutá díky tomu, že divák leží nebo naklání hlavu.
  •Pro ochranu prostředí likvidujte baterie podle místních ustanovení a zákonů.

Bezpečnostní opatření

• Používejte tento výrobek pouze pro sledování 3D video snímků na kompatibilním televizoru Sony.
  -3D brýle neupravujte a chraňte je před pádem.
• Pokud se brýle rozbijí, chraňte před střepy své oči a ústa.
• Neotevírejte kryt baterie a neměňte baterii v přítomnosti dětí. Pokud dítě spolkne baterii nebo její kryt, ihned vyhledejte lékařskou pomoc.
  •Nevhazujte baterie z 3D brýlí do ohně.
• Při výměně baterie ji vkládejte tak, aby byly strany +/- správně.
• Používejte ve výrobku pouze určenou baterii: lithiovou/manganovou baterii, CR2032.
• Není určeno pro děti bez dohledu dospělých.

- Dejte pozor, abyste si při ohýbání stranic 3D brýlí neskřípli prsty do jejich kloubů.

- Nepoužívejte, neskladujte a nenechávejte 3D brýle ani baterii v blízkosti ohně ani na místech s vysokou teplotou – například na přímém slunečním světle nebo v autě zaparkovaném na sluníčku.

Řešení problémů

Zkontrolujte, zda indikátor ⏻ (pohotovostní režim) bliká červeně.

Když bliká indikátor ⏻ (pohotovostní režim)

Autodiagnostické funkce jsou aktivovány.

1 Spočítejte, kolikrát indikátor ⏻ (pohotovostní režim) zabliká mezi každým třísekundovým přerušením.

Například, indikátor může bliknout třikrát, poté zhasnout na tři sekundy a znovu bliknout třikrát.

2 Stiskněte ⏻ na televizoru a vypněte jej, odpojte sítový kabel a informujte svého prodejce nebo servisní centrum Sony o tom, jak indikátor bliká (počet bliknutí).

Když nebliká indikátor ⏻ (pohotovostní režim)

1 Zkontrolujte položky v níže uvedených tabulkách. (Také viz „Řešení problémů“ v příručce i-Manual.)

2 Pokud problémy stále přetrvávají, nechte si televizor prohlédnout odborníkem.

Problém Vysvětlení/Řešení

Obraz
Žádný obraz (tmaváobrazovka) a žádný zvuk.	•Zkontrolujte anténní/kabelové připojení.•Připojte televizor k elektrické zásuvce a stiskněte ⏻ na televizoru.•Pokud se indikátor ⏻ (pohotovostní režim) rozsvítí červeně,stiskněte TV I/ ⏻.
Na obrazovce se objevují malé černé a/nebo světlé body.	•Obrazovka sestává z pixelů. Malé černé a/nebo světlé body (pixely) na obrazovce neznamenají špatnou funkci.

Obecně

Televizor nelze zapnout.	• Zkontrolujte, zda je zapnutý spínač ENERGY SAVING SWITCH (●).
Televizor se automaticky vypne (televizor přechází do pohotovostního režimu).	•Zkontrolujte, zda je aktivováno tlačítko funkce „Časovač vypnutí“ nebo potvrdte nastavení „Doba trvání“ funkce „Časovač zapnutí“.•Zkontrolujte, zda je „Vypnutí nečinného televizoru“ aktivováno.•Zkontrolujte, zda byla aktivována volba „Čidlo přítomnosti“ v „Ekologické“.
Dálkové ovládání nefunguje.	•Vyměňte baterie.•Váš televizor může být v režimu SYNC.StiskněteSYNC MENU,zvolte „Ovládání televizoru“ a poté zvolte „Home (Menu)“ nebo „Možnosti“ pro ovládání televizoru.
Zapomněli jste heslo pro „Rodičovský zámek“.	•Zadejte PIN kód 9999. (PIN kód 9999 je vždy přijat.)
Panely televizoru se zahřejí.	•Když je televizor používán delší dobu, panely se zahřejí.Když se jich dotknete, mohli byste se spálit.

Specifikace

Systém
Systém panelu	Panel LCD (displej s kapalnými krystaly)
Televizní systém	Analogový: V závislosti na volbě zemč/oblasti: B/G/H, D/K, L, IDigitální: DVB-T2 (pouze modely KDL-60LX903/52LX903/40LX903)DVB-T/DVB-C
Systém barev/video	Analogový: PAL, PAL60 (pouze vstupní video), SECAM, NTSC3.58, NTSC4.43 (pouze vstupní video)Digitální: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Výběr kanálů	Analogový: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digitální: VHF/UHF
Zvukový výstup	10 W + 10 W
Vstupní/výstupní konektory
Kabel antény	75 ohmová externí zásuvka pro VHF/UHF
[IMAGE]/[IMAGE]AV1	21pinový koncktor typu scart (standard CENELEC) včetně audio/video vstupu, vstupu RGB a televizního audio/video výstupu.
[IMAGE]COMPONENT IN	Podporované formáty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
[IMAGE]COMPONENT IN	Audio vstup (konektory phono)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720/24p, 720p, 576p, 576i, 480p, 480iAudio: dvoukanálové lineární PCM: 32, 44,1 a 48 kHz, 16, 20 a 24 bitů, Dolby DigitalAnalogový audio vstup (mini koncktor) (pouze HDMI IN2)PC vstup
[IMAGE]AV2	Video vstup (konektor phono)
[IMAGE] DIGITAL AUDIO OUT (OPTICAL)	Digitální optický konektor (dvoukanálový lineární PCM, Dolby Digital)
[IMAGE]PC IN	PC vstup (15pinový konektor Mini D-sub)[IMAGE] Audio vstup PC (minikonektor)
ψ	Port USB
Ω	Zdířka sluchátek
[IMAGE]	Štěrbina CAM (modul podmíněného přístupu)
[IMAGE]LAN	Konektor 10BASE-T/100BASE-TX (V závislosti na operačním prostředí sitě se rychlost připojení může lišit. Komunikační rychlost a kvalita komunikace 10BASE-T/100BASE-TX není pro tento tcelvizor zaručena.)* Pro připojení LAN použijte kabel kategorie 7 10BASE-T/100BASE-TX (není součástí dodávky).

Název modelu KDL- 60LX		90x 52LX90x 40LX90x
Napájení a jiné
Požadavky na napájení		220 V – 240 V AC, 50 Hz
Velikost obrazovky (úhlopříčka)		Přibl. 152,5 cm/60 palců Přibl.13	2,2 cm/52 palců Přibl. 101,6 cm/40	palců
Rozlišení obrazu		1 920 bodů (vodorovně) × 1 080 řádků (svisle)
Spotřeba baterií	v režimu „Domov“/ „Standardní“	156 W 128 W 100 W
	v režimu „Obchod“/ „Živý“	228 W 185 W 145 W
Spotřeba energie v pohotovostním režimu*1		0,2 W (25 W když je „Rychlé spuštění“ nastaveno na „Zap“)	0,2 W (20 W když je „Rychlé spuštění“ nastaveno na „Zap“)
Průměrná roční spotřeba energie*2		228 kWh 187 kWh 146 kWh
Rozměry (Přibl.) (š × v × h)
se stolním stojanem		144,0 × 93,8 × 38,0 cm 126,1 × 83	8 × 40,0 cm 99,4 × 68,6 × 29,0 cm
bez stolního stojanu		144,0 × 90,6 × 6,4 cm 126,1 × 80	4 × 6,4 cm 99,4 × 65,2 × 6,4 cm
Hmotnost (Přibl.)
se stolním stojanem		49,8 kg 36,2 kg 23,7 kg
bez stolního stojanu		42,8 kg 30,2 kg 20,3 kg

Název modelu KDL- 60LX90x 52LX90x 40LX90x
Dodané příslušenství	Viz „Kontrola příslušenství“ (strana 3).
Volitelné příslušenství	Nástěnný držák: SU-WL500 (KDL-60LX90x)SU-WL700 (KDL-52/40LX90x)Konzola pro montáž na zed: SU-WH5003D brýle: TDG-BR100TDG-BR50

*1 Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.

^*2 4 hodiny denně a 365 dnů v týdnu

A

•Úspora energie

– když snížíte podsvícení (jas obrazovky), sníží se spotřeba energie.

– nastavení „Ekologické“ (např. „Spořič energie“, „Vypnutí nečinného televizoru“) vám umožnuje snížit spotřebu energie a šetří vaše peníze.

– pokud televizor vypnete pomocí ENERGY SAVING SWITCH (pouze u některých modelů), je spotřeba energie téměř nulová.

Design a specifikace mohou být změněny bez předchozího upozornění.

3D brýle TDG-BR100
Hmotnost	77 g (včetně baterie)
Typ baterie	CR2032/3V
Životnost baterie	Až 100 hodin životnosti baterieŽivotnost baterie se bude lišit v závislosti na způsobu využití, podmínkách provozu (teplota) a značce baterie(í).
Rozměry (přibl.) ( × v × h )	179 × 40 × 183 mm

Instalace příslušenství (nástěnný montážní rám)

Sdělení zákazníkům:

Kvůli ochraně výrobku a z bezpečnostních důvodů společnost Sony důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se jej instalovat sami.

Sdělení prodejcům Sony a autorizovaným dodavatelům:

Důsledně dbejte na bezpečnost během instalace, pravidelnou údržbu a prohlídku výrobku.

Televizor můžete nainstalovat s použitím nástěnného držáku SU-WL500 (pouze KDL-60LX90x), nebo SU-WL700 (kromě KDL-60LX90x) (prodávány zvlášť).

• Aby byla instalace provedena správně, sledujte pokyny dodané s konzolou pro montáž na zed.
• Viz „Odmontování stolního stojanu z televizoru“ (strana 7).

K instalaci tohoto produktu jsou nezbytné dostatečné zkušenosti, zejména pak pro rozhodnutí, zda je zed dostatečně silná, aby váhu televizoru udržela. Montáz tohoto produktu na stěnu přenechte prodejci Sony nebo autorizovaném dodavateli a při instalaci věňujte dostatečnou pozornost bezpečnosti. Společnost Sony nenese zodpovědnost za případné škody nebo zranění způsobené nesprávnou manipulací nebo instalací.

SU-WL500 (pouze KDL-60LX90x)

_正

• Když instalujete televizor na zed, uvolněte ze zadní části televizoru čtyři šrouby. (Jsou zašroubovány v otvorech pro montáž na stěnu.) Vyšroubované šrouby uschovejte na bezpečném místě a mimo dosah dětí.
• Montážní hák připevněte pomocí dodaných čtyř rozpěrek a čtyř šroubů M6 × 20.
• Televizor při upevňování montážního háku umístěte na stolní stojan.
• Před odmontováním stolního stojanu odstraňte spodní kryt a kryt terminálu. Podrobnosti naleznete v kroku 4 (strana 18).
• Chcete-li znovu připevnit stolní stojan, zašroubujte odstraněné čtyři šrouby zpět do původních otvorů na zadní straně televizoru.

Tabulka rozměrů k instalaci televizoru

Jednotky: cm

Název modelu KDL-	Rozměry obrazovky		Rozměr středu obrazovky	Délky pro jednotlivé montážní úhly
				Úhel (0°)		Úhel (20°)
	A	B	C		D	E	F	G
60LX90x	144,0 90,6	3,1 50,3 12,1	38,6 85,0 52,1

Hodnoty ve výše uvedené tabulce se mohou mírně lišit v závislosti na instalaci.

UPOZORNĚNÍ

Zed, na kterou bude televizor nainstalován, by měla unést nejméně čtyřnásobek hmotnosti televizoru. Informace o hmotnosti televizoru naleznete v části „Specifikace“ (strana 13).

Schéma/tabulka umístění šroubu a háku

Název modelu Umístění šroubu Umístění háku
KDL-60LX90x e, j a

Umístění šroubu

Při připevnění montážního háku k televizoru.

Při montáži televizoru k základní liště.

* Umístění háku „b“ a „c“ nelze pro tyto modely použít.

SU-WL700 (kromě KDL-60LX90x)

Instalace na zed'

Bezpečnostní opatření

Nainstalujte nástěnný držák pevně na zed podle pokynů v této příručce a v příručce dodané k nástěnnému držáku. Čísla uvedená v závorkách znamenají kroky instalace popsané v příručce dodané k nástěnnému držáku.

1 Zkontrolujte díly dodané k nástěnnému držáku (1). Viz příručka dodaná s nástěnným držákem.

2 Zvolte místo instalace. (2-1) Viz následující „Tabulka rozměrů k instalaci televizoru“. Mezi televizorem, stropem a výčnělky na zdi musí být dostatečný prostor.

3 Nainstalujte základní lištu na zed. (2-2 až 3)

Rozhodněte se, kde budou na zdi nainstalovány šrouby a nainstalujte základní lištu. Podrobnosti naleznete v příručce dodávané s nástěnným držákem.

4 Pokud to bude nutné, odmontujte stolní stojan z televizoru. (4-1)

- Pred odmontováním stolního stojanu odstraňte spodní kryt a kryt terminálu.

•Viz „Odmontování stolního stojanu z televizoru“ (strana 7) pro více podrobností.

5 Připojte dodaný napájecí kabel. (5 -1)

•Nepřipevňujte spodní kryt a kryt terminálu.

6 Rozpěrky připravte na místo.

①Vyjměte šrouby a uschovejte je na bezpečném místě mimo dosah dětí.

②Umístěte čtyři rozpěrky (jsou součástí dodávky).

• Chcete-li znovu připevnit stolní stojan, zašroubujte odstraněné čtyři šrouby zpět do původních otvorů na zadní straně televizoru.

7 Připojte nástěnný držák a zajištovací lištu. (4 -3 až 4 -7) Viz příručka dodaný s nástěnným držákem.

8 Připravte papírovou šablonu. (5-2) 1. Viz následující „Tabulka rozměrů k instalaci televizoru“ a označte obrys televizoru na šabloně. 2. Přilepte šablonu lepící páskou ke zdi podle pokynů v příručce dodané s nástěnným držákem. Ukončete instalaci podle pokynů v příručce dodané s nástěnným držákem. (5-3 až 6)

Tabulka rozměrů k instalaci televizoru

Bod středu obrazovky

Jednotky: cm

Název modelu KDL-	Rozměry obrazovky		Rozměr středu obrazovky	Délky pro jednotlivé montážní úhly
				Úhel (0°)		Úhel (20°)
	A	B	C		D	E	F	G
52LX90x	126,1 80,4	1,3 43,4 7,5	39,0 75,3 49,5
40LX90x	99,4 65,2	8,9 43,4 7,5	33,8 61,0 49,5

Hodnoty ve výše uvedené tabulce se mohou mírně lišit v závislosti na instalaci.

UPOZORNĚNÍ

Zed, na kterou bude televizor nainstalován, by měla unést nejméně čtyřnásobek hmotnosti televizoru. Informace o hmotnosti televizoru naleznete v části „Specifikace“ (strana 13).

Bezpečnostní informace

Instalace/Nastavení

Televizor instalujte a používejte podle dále uvedených pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.

Instalace

• Televizor musí být instalován v blízkosti snadno prístupné zásuvky.
  -Televizor umístěte na stabilní rovný povrch.
• Instalaci na stěnu smí provést jen kvalifikovaný servisní technik.
  •Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně:

-Konzola: SU-WL500 (KDL-60LX90x) SU-WL700 (KDL-52/40LX90x)

-Konzola pro montáž na zed: SU-WH500

•Při připevňování montážních háků k televizoru je nutné použít šrouby dodávané spolu s nástěnným montážním rámem. Tyto šrouby jsou vyrobeny tak, aby měly délku 8 mm až 12 mm, měřeno od připevňovací plochy montážního háku. Průměr a dělka šroubů se liší podle modelu nástěnného montážního rámu. Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod.

8 mm - 12 mm

Šroub (dodávaný spolu s nástěnným montážním rámem)

Montážní hák Připevnění háku k zadní straně televizoru

Přeprava

•Před přemístěním televizoru odpojte všechny kabely.
•K prénosu velkého televizoru jsou nutné dvě nebo tři osoby.
- Přenášite-li televizor v rukou, držte jej jako na obrázku vpravo. Netlačte na LCD panel a rám okolo obrazovky.
- Při zvedání nebo prénášení televizoru jej pevně držte za spodní část.
- Při prénášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.
- Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

Větrání

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně televizoru.
• Okolo televizoru ponechte volný prostor jako na níže uvedeném obrázku.
• Důrazně doporučujeme použití nástěnného montážního rámu Sony, který zajišt’uje dostatečnou cirkulaci vzduchu.

Instalace na stěně

Okolo televizoru ponechte nejméně takto veliký volný prostor.

Instalace se stojanem

Okolo televizoru ponechte nejméně takto veliký volný prostor.

•K zajištění správného větrání a zabránění usazování nečistot a prachu:

-Nepokládejte televizor na plocho, neinstalujte ho obráceně, zadní částí dopředu nebo z boku.
-Neumíst'ujte televizor na polici, kobereček, postel nebo do skřině.
-Nezakrývejte televizor látkami jako záclonami, ani různými předměty, např. novinami.

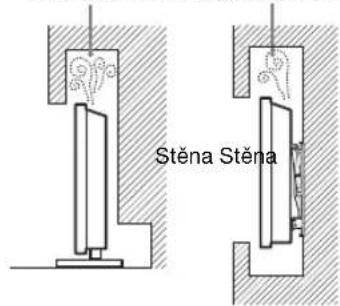

-Neinstalujte televizor tak, jak je uvedeno na obrázku.

Cirkulace vzduchu je zablokovaná.

Sít'ový kabel

Se sit'ovým kabelem a zásuvkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění.

– Používejte pouze sit'ové kabely Sony, nikoli kabely jiných dodavatelů.
- Zasuňte zástrčku úplně do sít'ové zásuvky.
– Televizor používejte pouze v elektrické síti 220-240 V stř.

– Při pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů sít'ový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama.
– Před prací na televizoru nebo před jeho stěhováním vytáhněte sít'ový kabel ze zásuvky.
– Sít'ový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů.
– Sít'ový kabel pravidelné vytáhněte ze zástrčky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár.

Poznámky

• Dodávaný sít'ový kabel nepoužívejte pro žádné jiné zařízení.
• Sit'ový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.
• Sít'ový kabel žádným způsobem neupravujte.
• Na sít'ový kabel nestavte nic těžkého.
• Při odpojování sít'ového kabelu ze zásuvky netahejte za sít'ový kabel.
  •K jedné přívodní zásuvce nepřipojujte príliš mnoho spotřebičů.
  •Nepoužívejte uvolněné elektrické zásuvky.

Zakázané použití

Neinstalujte, ani nepoužívejte televizor v dále uvedených místech, prostředích, nebo situacích, protože televizor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranční.

Umístění:

Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodi nebo jiném plavidle, v autě, v lékařských zařízeních, nestabilní umístění, v blízkosti vody, na dešti, ve vlhku nebo kouři.

Prostředí:

Horká, vlhká nebo nadměrně prašná místa; místa, na která se může dostat hmyz; tam, kde by mohl být televizor vystaven mechanickým vibracím, v blízkosti hořlavých předmětů (svíček apod.). Na televizor nesmí nic kapat nebo stříkat, ani na něm nesmí stát předměty naplnčné tekutinami, jako např. vázy.

Situace:

Televizor nepoužívejte, máte-li vlhké ruce, je-li odstraněna skřiň televizoru, nebo s příslušenstvím, které výrobce nedoporučil. Během bourky s blesky odpojte TV od sit'ové zásuvky a antény.

Poškozené díly:

• Na televizor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.
• Jestliže povrch televizoru praskne, nedotýkejte se ho a nejprve vytáhněte kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem.

Když televizor nepoužíváte

• Jestliže televizor nebudete několik dní používat, odpojte ho z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě.
• Pokud televizor jen vypnete, není odpojený od napájecí sítě; k úplnému odpojení od sítě vytáhněte proto zástrčku ze zásuvky.
• Některé televizory jsou však vybaveny funkcemi, které ke správnému fungování vyžadují ponechání v klídovém stavu.

Pro děti

• Nedovolte dětem, aby na televizor lezly.
• Príslušenství malých rozměrů uschovejte mimo dosah dětí, aby ho nemohly omylem spolknout.

Pokud dojde k následujícímu problému ...

Pokud dojde k následujícímu problému, vypněte televizor a okamžitě vytáhněte přívodní kabel ze zásuvky.

Požádejte svého prodejce nebo servisní středisko Sony o prohlídku televizoru kvalifikovaným servisním technikem.

Když:

– Přívodní kabel je poškozený.
– Sít'ová zásuvka je uvolněná.
– Televizor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo.
– Otvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina.

Varování

Z důvodu zamezení rizika požáru uchovávejte tento produkt vždy z dosahu svíček nebo jiných zdrojů otevřeného ohně.

Upozornění

Sledování televizoru

•Někteří lidé se mohou při sledování 3D obrazu nebo hraní stereoskopických 3D her cítit nepříjemně (napětí v očích, únava nebo nevolnost). Spolcěnost Sony doporučuje všem uživatelům dělat při sledování 3D obrazu nebo hraní stereoskopických 3D her pravidelné přestávky. Délka a frekvence potřebných přestávek je u různých osob odlišná. Musíte zjistit, jaké řešení je nejlepší. Pokud se cítíte nepříjemně, prestaňte sledovat 3D obraz nebo hrát stereoskopické 3D hry, dokud se váš stav nezlepší. Přečtěte si také (i) příručky k ostatním zařízením a médíum, která s tímto televizorem používáte, (ii) naše webové stránky (http://www.sony-

curope.com/myproduct), kde naleznete nejnovějsí informace. Zrak malých dětí (obzvlástě těch mladších šesti let) se stále vyvíjí. Předtím, než dovolíte malým dětem sledovat 3D obraz nebo hrát stereoskopické 3D hry, poradte se s lékařem (s pediatrem nebo očním lékařem). Dospělí musí dohlížet na malé děti a zajistit, aby dodržovaly výše uvedená doporučení.

•Když budete používat funkci simulovaného 3D, mějte na paměti, že se bude znázorněný obraz kvůli konverzi prováděné tímto televizorem lišit od původního.
- Televizor sledujte za mírného osvětlení, protože sledování televizoru při slabém světle nebo po dlouhou dobu namáhá oči.
•Používáte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl príliš silný, protože byste si mohli poškodit sluch.

LCD obrazovka

• I když je LCD obrazovka vyrobena vysoce přesnou technologii a 99,99 % nebo vice pixelů funguje správně, mohou se trvale objevovat černé nebo jasné světelné body (červené, modré nebo zelené). Je to způsobeno strukturálními vlastnostmi LCD obrazovky a nejedná se o závadu.
- Netlačte na přední filtr, ani po něm neškrábejte, a na horní plochu televizoru nepokládejte žádné předměty. Obraz by pak mohl být nerovnoměrný nebo by se LCD obrazovka mohla poškodit.
•Budete-li televizor používat na chladném místě, může se v obraze zobrazit skvrna, nebo obraz ztmavne. Nejde o poruchu televizoru. Tento jev po zvýšení okolní teploty zmizí.
- Při nepřetržitém zobrazení statických obrazů může dojít ke vzniku „duchů“. Po chvíli by se měl tento stav zlepšit.
- Během provozu televizoru se obrazovka i skřín přístroje zahřívají. Neznamená to ale funkční poruchu televizoru.
•LCD obrazovka obsahuje malé množství tekutých krystalů. Některé zářivkové trubice použité v tomto televizoru obsahuji rovněž rtut'. Při její likvidaci se řídte místními nařízeními a předpisy.

Zacházení s povrchem obrazovky/skřínky televizoru a jeho čištění

Pred čištěním se ujistěte, že jste televizor odpojili vytažením kabelu ze zásuvky.

Abyste předešli poškození materiálu nebo svrchní vrstvy obrazovky, dodržujte následující opatření.

• Prach z povrchu obrazovky/skříňky opatrně stírejte měkkým hadříkem. Nepodaří-li se prach takto odstranit, setřete jej jemným hadříkem mírně navlhčeným slabým roztokem rozředěného čisticího prostředku.
  • Vodu ani čisticí prostředek nestříkejte přímo na televizor. Mohla by stéct do spodní části obrazovky nebo vnějších částí a způsobit poruchu.

• Nikdy nepoužívcjte jakýkoli typ drsné houbičky, zásadíté/kyselé čistící prostředky, brusné prášky ani těkavá rozpouštědla jako alkohol, benzen nebo insekticidy. Při použití těchto materiálů nebo při delším kontaktu s prýžovými nebo vinylovými materiály může dojít k poškožení povrchu obrazovky a materiálu skřímky.
  •K zajištění správného větrání doporučujeme pravidelné vysávání větracích otvorů.

• Je-li třeba seřidit úhel televizoru, pohybujte televizorem pomalu tak, aby nespadl nebo nesklouzl ze stojanu.

Volitelné zařízení

• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte příliš blízko televizoru. Jinak by mohlo dojít ke zkreslení obrazu nebo k šumu.
• Tento produkt byl testován a shledán způsobilým dle limitů stanovených direktivou EMC pro použití připojovacích kabelů kratších než 3 metry.

Baterie

• Při vkládání baterií dodržte správnou polaritu.
  •Nepoužívejte různé typy baterií, ani nemíchejte současně staré a nové baterie.
  •Baterie likvidujte způsobem, který chrání životní prostředí. V některých oblastech je nutné likvidovat baterie podle předpisů. Informujte se prosím u příslušných úřadů.
  • S dálkovým ovladačem zacházejte opatrně. Nepouštějte ho na zem, nešlapte po něm, ani na něj nestříkejte žádnou tekutinu.
• Neukládejte dálkový ovladač na místo v blízkosti tepelných zdrojů, nebo na místo vystavené působení přímého slunečního svitu, nebo do vlhké místnosti.

Bezdrátová funkce jednotky

• Nepoužívejte zařízení v blízkosti zdravotních zařízení (kardiostimulátor or kardiostimu - látor atd.). Mohlo by dojít k selhání zdravotního zařízení.
  • I když tato jednotka vysílá/přijímá zakódované signály, budte opatrní na neautorizovaný příjem. Za výsledné problémy neneseme zodpovědnost.

Likvidace televizoru

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a

dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete zachovat přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, podniku pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Nakládání s nepotřebnými bateriemi (platí v Evropské unii a dalších evropských

státech využívajících systém odděleného sběru)

Tento symbol umístěný na baterii nebo na jejím obalu upozorňuje, že s baterii opatřenou tímto označením by se ncmělo nakládat jako s běžným domácím odpadem. Symbol nacházející se na určitých typech baterii může být použit v kombinaci s chemickou značkou. Značky pro rtuť (Hg) nebo olovo (Pb) jsou přidány, pokud baterie obsahuje více než 0,0005% rtuti nebo 0,004% olova. Správným nakládáním s těmito nepotřebnými bateriemi pomůžete zabránít možným negativním dopadům na životní prostředí a lidské zdraví, k nímž by mohlo docházet v případech nevhodného zacházení s vyřazenými bateriemi. Materiálová recyklace pomůže chránit přírodní zdroje. V případě, že výrobek z důvodů bezpečnosti, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyjmul z přístroje pouze kvalifikovaný personal. K tomu, aby s baterií bylo správně naloženo, předejte výrobek, který je na konci své životnosti na místo, jenž je určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace. Pokud jde o ostatní baterie, prosím, nahlédněte do té části návodu k obsluze, která popisuje bezpečné vyjmutí baterie z výrobku. Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo. Pro podrobnější informace o recyklaci tohoto výrobku či baterii kontaktujte, prosím, místní obecní úřad, firmu zabezpečující místní odpadové hospodářství nebo prodejnu, kde jste výrobek zakoupili.

Bevezetés

DV3 je registrovaná ochranná známka projektu DVB.

Logo „FACE DETECTION“ je ochranná známka spoločnosti Sony Corporation.

Poznámka k bezdrôtovému signálu

Vkladanie batérií do dial'kového ovládača....3

Inštalácia

Montáž stolového stojana....4

Pripojenie antény/káblového prijímača/rekordéra (napr. DVD rekordér) ....5

Technické parametre....13

Informácie o bezpečnosti ....20

Dial'kový ovládač (1)

Stolový stojan (1) ^*1 (okrem modelu

KDL-60LX90x)

Upevňovacie skrutky pre stojan (M5 × 16) (4)

(okrem modelu KDL-60LX90x)

Montážne skrutky pre stojan (M5 × 16) (4) (len

modely KDL-40LX90x)

Cierne rozpery (4) (len modely KDL-52/

40LX90x)

Strieborné rozpery (4) (len model

KDL-60LX90x)

Skrutky (M6 × 20) (4) (len model

KDL-60LX90x)

Vkladanie batérií do dial'kového ovládača

① Odnímte ochranný film.
②Kryt potlačte a posuňte smerom dopredu.

Montáž stolového stojana

A

Zasuňte dovnútra.Zdvihnite a nakloňte.
4
- Ak chcete znova nastavit 0°, postupujte v opačnom poradí.

Pripojenie antény/káblového prijímača/rekordéra (napr. DVD rekordér)

Pripojenie ku káblovému prijímaču/rekordéru (napr. DVD rekordéru) pomocou rozhrania SCART

Pripojenie ku káblovému prijímaču/rekordéru (napr. DVD rekordéru) pomocou rozhrania HDMI

Káblový prijímač/rekordér (napr. DVD rekordér)

[NO TEXT]

- Po pripojení káblov znova pripevnite kryt konektorov k televíznemu prijímaču.

Riadte sa pokynmi zobrazovanými na displeji.

Ak chcete zobrazif programového sprievodcu, v digitálnom režime stlačte tlačidlo GUIDE.

Stlačením tohto tlačidla možno zobrazit obrazovky rôznych funkcií a nastavení.

Pred používaním: Pred prvým použitím výrobku vyberte izolačný průžok batérie.

Demontáž krytu pri výmene batérie.

3 LED indikátor

Bliká raz za 3 sekundy: zapnuté Bliká trikrát za 3 sekundy: nízka úroveň batérie. Kapacita batérie je takmer vyčerpaná. Zabliká trikrát: vypnuté

4 Infračervený snímač

•Tento povrch udržujte čistý.

5 Vypínač

•Batérie používané v 3D okuliaroch nevhadzujte do ohňa.

- Používajte iba batérie určené pre tento výrobok: lítiové/mangánové batérie, typ CR2032.

Skontrolujte, či kontrolka ⏻ (pohotovostný režim) bliká červeno.

Ked' kontrolka ⏻ (pohotovostný režim) bliká

Ked' kontrolka ⏻ (pohotovostný režim) nebliká

- Ak chcete znížit spotrebu energie

-ak znížite nastavenie podsvietenia (jas obrazovky), spotreba energie sa zníži,

– „Eko“ nastavenia (napr. „Šetrič energie“, „Pohotovostný režim TV“) vám pomôžu znížit spotrebu energie a usporif tak peniaze znížením účtu za elektrickú energiu,

– ked TV prijímač vypnete pomocou prepínača ENERGY SAVING SWITCH (iba niektoré modely), spotreba energie bude takmer nulová.

Jednotky: cm

Názov modelu KDL-	Rozmery displeja		Stredový rozmer obrazovky	Dížka pre každý montážny uhol
				Uhol (0°)		Uhol (20°)
	A	B	C		D	E	F	G
60LX90x	144,0 90,6	3,1 50,3 12,1	38,6 85,0 52,1

* Umiestnenie háka „b“ a „c“ nie je možné použit pre dané modely.

SU-WL700 (okrem modelu KDL-60LX90x)

Inštalácia na stenu

Upozornenia

- Pred odobratím stolového stojana najprv odnímte spodný kryt a kryt konektorov.

5 Pripojte dodaný napájací kábel. (5 -1)

①Odmontujte štyri skrutky a dobre ich odložte na bezpečnom mieste mimo dosahu detí.

Stredový bod obrazovky

Jednotky: cm

Názov modelu KDL-	Rozmery displeja		Stredový rozmer obrazovky	Dížka pre každý montážny uhol
				Uhol (0°)		Uhol (20°)
	A	B	C		D	E	F	G
52LX90x	126,1 80,4	1,3 43,4 7,5	39,0 75,3 49,5
40LX90x	99,4 65,2	8,9 43,4 7,5	33,8 61,0 49,5

H

⚠ Informácie o bezpečnosti

-Závesná konzola na stenu: SU-WH500

– Napájací kábel je poškodený.

– Siet'ová zásuvka je uvolnená.

Užitečné informace o výrobcích Sony
