Produkttype	LED LCD TV
Merke	Sony
Modell	Bravia KDL-40LX903
Skjermstørrelse	40 tommer (101 cm)
Oppløsning	Full HD 1920 x 1080
Skjermteknologi	LED Edge
Oppdateringsfrekvens	200 Hz (Motionflow)
Mål med fot (B x H x D)	992 x 636 x 250 mm
Vekt med fot	18,5 kg
Strømforsyning	220-240 V AC, 50/60 Hz
Strømforbruk (maks)	170 W
Forbruk i standby	Mindre enn 0,5 W
Hovedfunksjoner	Full HD, Motionflow 200 Hz, BRAVIA Engine 2, Omgivelseslyssensor
Tilkoblingsmuligheter	4 HDMI-innganger, 2 USB, 1 komponent, 1 kompositt, Ethernet, innebygd WiFi
Vedlikehold og rengjøring	Støvtørk med en myk, tørr klut. Unngå løsemidler og spray.
Sikkerhetsforholdsregler	Ikke utsett for fuktighet, ikke blokker ventilasjonsåpninger, bruk en stabil støtte.
Reservedeler og reparerbarhet	Tilgjengelig via Sony kundeservice. Reparabilitetsindeks er ikke oppgitt.
Generell informasjon	Brukermanual tilgjengelig for nedlasting som PDF på notice-facile.com.

Ofte stilte spørsmål - Bravia KDL-40LX903 SONY

Hva er oppløsningen til Sony Bravia KDL-40LX903?

Dette TV-apparatet har en oppløsning på Full HD 1920x1080.

Har TV-en Smart TV-funksjon?

Ja, den har BRAVIA Internet TV med tilgang til apper og nettjenester.

Hvordan rengjøre skjermen på KDL-40LX903?

Bruk en myk, tørr klut. Bruk aldri kjemikalier eller vann direkte på skjermen.

Hvilke lydformater støttes av høyttalerne?

TV-en støtter lydformatene stereo og Dolby Digital.

Er TV-en kompatibel med veggmontering?

Ja, den er kompatibel med veggfeste VESA 300x300 mm (skruer følger ikke med).

Hva er lydstyrken?

Lydsystemet leverer 20 W (2x10 W) med S-Force Front Surround-teknologi.

Hvordan tilbakestille til fabrikkinnstillinger?

Gå til menyen Innstillinger > Tilbakestilling > Tilbakestill alt. Bekreft med PIN-kode (0000 som standard).

Kan KDL-40LX903 vise 3D-innhold?

Nei, denne modellen støtter ikke 3D. Det er en 2D Full HD TV.

Hvor mange HDMI-innganger har denne TV-en?

Den er utstyrt med 4 HDMI-innganger (hvorav en er ARC-kompatibel).

Hvor kan jeg laste ned brukermanualen?

Manualen er tilgjengelig gratis i PDF på notice-facile.com under Sony Bravia KDL-40LX903.

BRUKSANVISNING Bravia KDL-40LX903 SONY

Titta på program....8

Ta av kontaktskyddet

Försiktighetsåtgärder

En liste med understøttede kabeloperatører findes på support-webstedet:

DivX, DivX Certified og tilhørende logoer er varemærker tilhørende DivX, Inc. og anvendes under licens.

"BRAVIA" og Ervalærker, der tilhører Sony Corporation.

"XMB™" og "XrossMediaBar" er varemærker, der tilhører Sony Corporation og Sony Computer Entertainment Inc.

Oplysninger om trådløst signal

*1 For KDL-40LX90x, tv-foden samles med de medfølgende samleskruer.

Se den medfølgende folder til tv-foden for at samle foden.

*2 For KDL-60LX90x, stativet er fastgjort til tvfoden fra fabrikkens side.
*3 For KDL-60LX90x, bunddækslet er fastgjort til tv'et fra fabrikkens side.

En liste med understøttede kabeloperatører findes på support-webstedet: http://support.sony-europe.com/TV/ DVBC/

Find løsninger til dine problemer.

Indeks

[NO TEXT]

Til Sony-forhandlere og installatører:

Diagram/tabel over skrue- og krogplaceringer

Modelnavn Skrueplacering Krogplacering
KDL-60LX90x e, j a

Skrueplacering

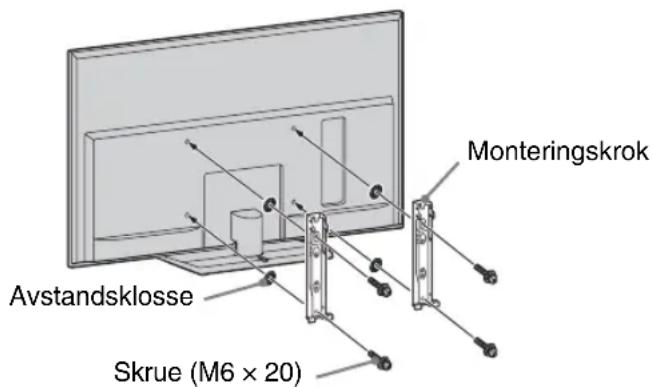

Når monteringskrogen monteres på tv'et.

5 Tilslut det medfølgende strømkabel. (5-1)

- Når tv'et løftes eller flyttes, skal det holdes i bunden med et fast greb.

Brug netledningen og stikket som følger for at undgå brand, elektrisk stød eller skader på personer og materiel:

Takk for at du valgte dette Sony-produktet. Les gjennom denne håndboken før du begynner å bruke TV-en, og ta vare på den for fremtidig referanse.

Produsenten av dette produktet er Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Autorisert representant for EMC og produktsikkerhet er Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For service eller garanti saker vennligst se adressene nevnt i det separate service eller garantidokumentet.

Merknader til digital TV-funksjon

• Alle funksjoner som gjelder digital-TV (DVB) kun fungere i land eller områder der vanlige, digitale DVB-T (MPEG-2 og H.264/MPEG-4 AVC)-signaler kringkastes eller der hvor du har tilgang til en kompatibel DVB-C (MPEG-2 og H.264/MPEG-4 AVC)-kabelservice. Vennligst opplys din lokale forhandler dersom du kan motta et DVB-T-signal der du bor eller spør kabeltilbyderen om dennes DVB-C-kabelservice er egnet for integrert drift med denne TV-en.
• Din kabeltilbyder kan muligens forlange et gebyr for servicen eller kreve at du aksepterer dennes bedriftsvilkår og -betingelser.
• Denne TV-en samsvarer med DVB-T- og DVB-C-spesifikasjonene, men kompatibilitet med fremtidig digital, vanlig DVB-T- og DVB-C-digital kabelkringkasting kan ikke garanteres.
• Endel digitale TV-funksjoner er muligens ikke tilgjengelige i noen land/områder og DVB-C-kabel vil muligens ikke fungere helt som den skal med noen tilbydere.

For en liste over kompatible kabeltilbydere, besøk vårt støttenettsted: http://support.sony-europe.com/TV/DVBC/

_1

• Instruksjoner om å "Installere veggmonteringsbraketten" er inkludert i bruksanvisningen til denne TV-en.
• Illustrasjoner som brukes i denne veiledningen varierer avhengig av din TV-modell.
• "x"-en som vises i modellnavnet, korresponderer til et tall som er relatert til design, farge eller TV-system.

Varemerker

DV3 er et registrert varemerke for DVB-prosjektet.

HDMI, HDMI-logoen og High-Definition Multimedia Interface er varemerker eller registrerte varemerker for HDMI Licensing LLC i USA og andre land.

DLNA®, DLNA-logoen og DLNA CERTIFIED® er varemerker, servicemerker eller sertifiseringsmerker for Digital Living Network Alliance.

DivX® er en teknologi for komprimering av videofiler, utviklet av DivX, Inc.

DivX, DivX Certified og tilhørende logoer er varemerker for DivX, Inc. og er brukt under lisens.

OM DIVX-VIDEO: DivX® er et digitalt videoformat utviklet av DivX, Inc. Dette er et offisielt DivX-godkjent apparat som spiller av DivX-video. Gå til www.divx.com hvis du vil vite mer, og for å laste ned programvare som konverterer dine filer til DivX-video.

OM DIVX VIDEO-ON-DEMAND: Dette DivX Certified®-apparatet må være registrert for å spille av DivX Video-on-Demand (VOD)-innhold. Finn DivX VOD-delen i oppsettmenyen for apparatet for å generere registreringskoden. Gå til vod.divx.com med denne koden for å fullføre registreringsprosessen og finne ut mer om DivX VOD.

Produsert under lisens fra Dolby Laboratories. Dolby og det doble D-symbolet er varemerker for Dolby Laboratories.

"BRAVIA" og Bervarenker for Sony Corporation.

"XMB _TM " og "XrossMediaBar" er varemerker for Sony Corporation og Sony Computer Entertainment Inc.

"FACE DETECTION"-logoen er et varemerke for Sony Corporation.

Java og alle Java-baserte varemerker og logoer er varemerker eller registrerte varemerker for Oracle og/eller deres tilknyttede selskaper. Andre navn kan være varemerker for deres respektive eiere.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

FACE DETECTION

1. Sony erklærer at dette apparatet oppfyller de grunnleggende kravene og andre relevante bestemmelser i direktivet 1999/5/EC.

1. Merknad for kunder: Følgende informasjon gjelder kun for utstyr som er solgt i land som anvender EU-direktivene. Trådløst TV-system kan brukes i følgende land:

Österrike, Belgia, Bulgaria, Kypros, Tsjekkia, Danmark, Estland, Finland, Frankrike, Tyskland, Hellas, Ungarn, Island, Irland, Italia, Latvia, Liechtenstein, Litauen, Luxembourg, Malta, Nederland, Norge, Polen, Portugal, Slovakia,

Romania, Slovenia, Spania, Sverige, Sveits, Tyrkia, og Storbritannia. Dette utstyret kan betjenes i andre land utenfor Europa.

Trådløst TV-system - Informasjon om forskrifter

For kunder i Italia

□ved privat bruk, av lovforskriften 1.8.2003, nr. 259 ("reglement for elektronisk kommunikasjon"). Spesielt artikkel 104 indikerer när innhenting av en generell tillatelse er nødvendig på forhånd og artikkel 105 indikerer när fri bruk er tillatt;
□ved offentlighetens bruk av f.eks. det trådlöse TV-systemet for å oppnå RLAN-tilgang til telekommunikasjonsnettverk og -tjenester, av regjeringsforskrift 28.5.2003, med endringer, og artikkel 25 (generell tillatelse for elektronisk kommunikasjonsnettverk og -tjenester) av reglement for elektronisk kommunikasjon
□ved privat bruk, av regjeringsforskrift 12.07.2007

For kunder i Norge

Det er ikke tillatt å bruke dette radioutstyret i det geografiske området til Ny-Ålesund, Svalbard innenfor en radius på 20 km fra sentrum.

For kunder på Kypros

Sluttbrukeren må registrere RLAN-enheter (eller WAS-eller Wi-Fi-enheter) hos kommunikasjonsdepartementet (P.I. 365/2008 og P.I. 267/2007).

P.I. 365/2008 er radiokommunikasjonsreglementet (kategorier over stasjoner som er underlagt en generell godkjenning og registrering) av 2008.

P.I. 267/2007 er den generelle godkjenningen for bruk av radiofrekvenser av radiobaserte lokalnett og av trådløse tilgangssystem, inkludert radiobaserte lokalnett (WAS/RLAN).

WLAN (WiFi)-funksjonen i denne digitale LCD farge-TVen skal kun brukes inne i bygninger. All bruk av WLAN (WiFi)-funksjonen i denne digitale LCD farge-TVen utenfor bygninger er forbudt på fransk territorium. Forsikre deg om at WLAN (WiFi)-funksjonen på denne digitale LCD farge-TVen er deaktivert før den brukes utendørs. (ART Decision 2002-1009 som tilpasset av ART Decision 03-908, i forbindelse med restriksjoner for bruk av radiofrekvenser.)

Plassering av identifikasjonsmerket

Etikettene med modellnr. og strømforsyningsrangering (i henhold til gjeldende sikkerhetsregulering) er plassert på baksiden av TV-en. Disse finner du ved å fjerne bunndekslet.

Innhold

Kontrollere tilbehøret....3

Sette batteriene i fjernkontrollen ....3

Oppsett

Montere bordstativet 4

Koble til antenne/dekoder/opptaker (f.eks. DVD-opptaker) 5

Utføre grunnleggende innstilling ....7

Demontere bordstativet fra TV-en....7

Se på TV

Se programmer....8

Bruke TV-ens funksjoner 8

Bruke i-Manual....9

Bruke 3D Briller....10

Tilleggsinformasjon

Feilsøking....12

Spesifikasjoner....13

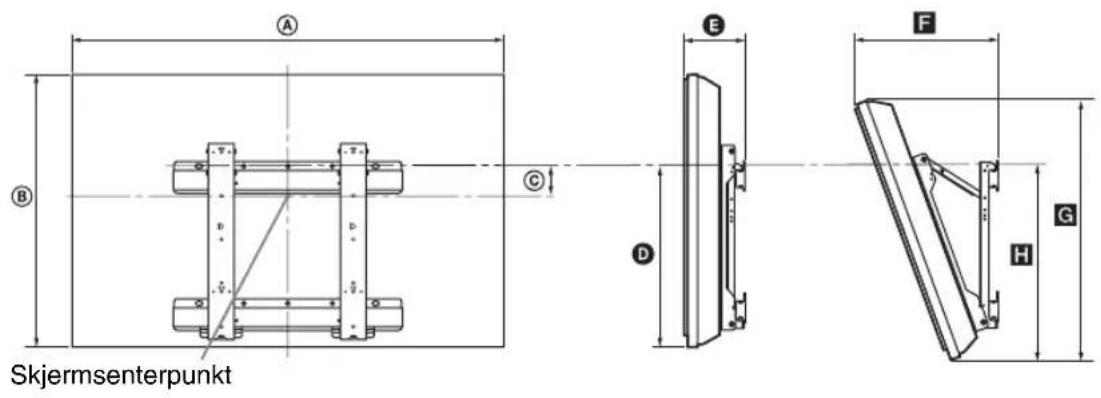

Montere tilbehøret (veggmonteringsbrakett)....15

Sikkerhetsinformasjon....20

Forholdsregler....21

- Instruksjoner for bruk er innebygd i din BRAVIA TV. Se "Bruke i-Manual" for bruk (side 9).

- Les "Sikkerhetsinformasjon" (side 20) før du bruker TV-en. Ta vare på denne bruksanvisningen for fremtidig bruk.

Kontrollere tilbehøret

Strømledning (1)

Kabelholder (1) (gjelder ikke

KDL-60LX90x)

Fjernkontroll (1)

AAA-batterier (type R3) (2)

Bordstativ (1) ^*1 (gjelder ikke KDL-60LX90x)

Festeskruer for bordstativ (M5 × 16) (4)

3D Briller (batteri følger med) (2)

*1 For KDL-40LX90x, monterer du bordstativet med monteringsskruene som følger med.

Se det medfølgende bordstativheftet for montering av stativet.

*2 For KDL-60LX90x, er stativdekslet montert på bordstativet på fabrikken.
*3 For KDL-60LX90x, er bunndekslet montert på TV-en på fabrikken.

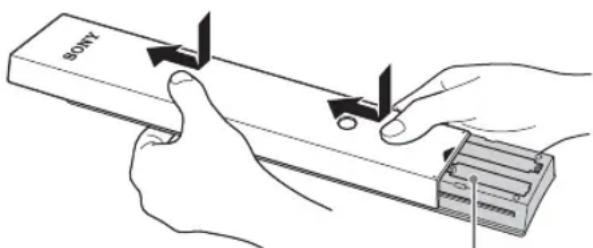

Sette batteriene i fjernkontrollen

①Fjern beskyttelsesarket.
②Trykk og skyv dekslet oppover.

Montere bordstativet

A

- Sørg for at det ikke er noen hindringer foran TV-en.

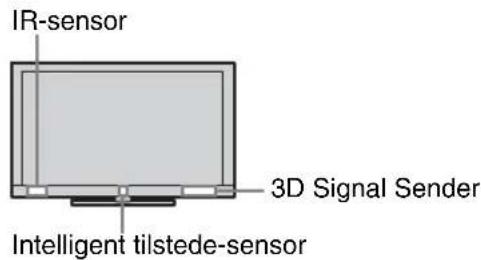

• Ikke utsett Intelligent tilstede-sensor for direkte sollys eller andre sterke lyskilder, da dette kan føre til funksjonsfeil.
• For den beste bildekvaliteten, må du ikke utsette skjermen for direkte opplysning eller direkte sollys.
• Hvis TV-en tas inn direkte fra et kaldt til et varmt sted, eller plasseres i et svært fuktig rom, eller plasseres i et rom hvor varmen akkurat har blitt slått på, kan det danne seg kondens på overflaten eller inni TV-en. Hvis dette skulle skje, må du slå av TV-en og la TV-en være avslått til fuktigheten fordampes. Når fuktigheten er borte kan du bruke TV-en igjen. Hvis du oppdager kondens mellom glasspanelet og LCD-skjermen, slår du på TV og etter at TV-en har blitt varmet opp vil kondensen forsvinne.

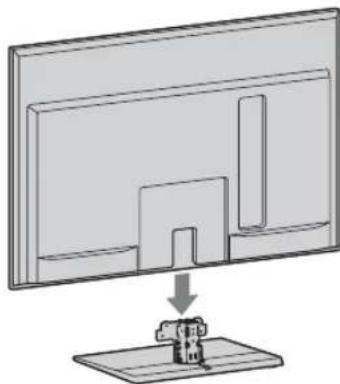

For KDL-52LX90x, KDL-40LX90x

1 Se heftet som fulgte med bordstativet for riktig montering på enkelte TV-modeller.
2 Sett TV-en på bordstativet.

3 Fest TV-en til bordstativet i henhold til pilsymbolene ♠som markerer skruehullene, med de medfølgende skruene.

• Hvis du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet på ca. 1,5 N·m {15 kgf·cm}.
  4 Når alle skruene har blitt trukket til, fester du det medfølgende stativdekselet på bordstativet.

Denne TV-en kan justeres innenfor vinklene som vises under.

Før inn.Løft opp og vipp.
4
- Følg fremgangsmåten over i motsatt rekkefølge for å stille vinkelen tilbake til 0°.

Koble til antenne/dekoder/opptaker (f.eks. DVD-opptaker)

Dekoder/opptaker (f.eks. DVD-opptaker)

[NO TEXT]

- For KDL-52/40LX90x, monteres bunndeksel og stativdeksel när kablene er koblet til.

Demontere terminaldekslet

- Fest terminaldekslet på TV-en igjen etter at kablene er koblet til.

Binde sammen kablene

[NO TEXT]

- En kabelholder er tilgjengelig for KDL-52/40LX90x. Følg trinn 3 til 5 for å binde kablene.

- Ikke bind strømledningen sammen med andre kabler.

Utføre grunnleggende innstilling

2 Kontroller at bryteren ENERGY SAVING SWITCH er slått på (●).

3 Trykk på ⏻ på TV-en. Når du slår TV-en på for første gang, vises språkmenyen på skjermen.

Følg anvisningene på skjermen.

Automatisk kanalinnstilling: Hvis du velger "Kabel", anbefaler vi at du velger "Hurtig kanalsøk" for hurtig kanalsøk. Still inn "Frekvens" og "Nettverks-ID" i henhold til informasjonen fra kabelleverandøren. Hvis ingen kanaler blir funnet med "Hurtig kanalsøk", prøver du "Fullt kanalsøk" (selv om det kan ta litt tid).

- "Fullt kanalsøk" er kanskje ikke tilgjengelig, avhengig av region/land.

For en liste over kompatible kabeltilbydere, besøk vårt støttenettsted: http://support.sony-europe.com/TV/ DVBC/

Kanalsortering: Endrer rekkefølgen på de analoge kanalene som er lagret i TV-en.

1 Trykk på ♗/▽ for å velge den kanalen du vil flytte til den nye posisjonen, trykk så på ⊕.

2 Trykk på ♣/∅ for å velge den nye posisjonen for kanalen, trykk så på

- Du kan også stille inn kanalene manuelt.

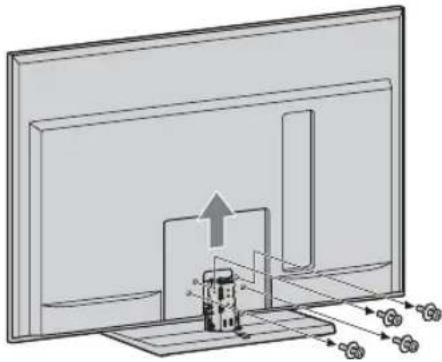

Demontere bordstativet fra TV-en

[NO TEXT]

• Fjern stativdekslet og bunndekslet før du demonterer bordstativet.
• Fjern skruene etter pilmerkene på TV-en.
• Bordstativet må ikke fjernes av andre årsaker enn montering av tilsvarende tilbehør på TV-en.

Z
- Knappene for tallet 5, N, PROG + og AUDIO på fjernkontrollen har en merkbar forhøyning. Du kan bruke disse forhøyningene til hjelp ved betjening av TV-en.

1 Slå på TV-en.

1 Slå på bryteren ENERGY SAVING SWITCH (z).
2 Trykk på 1 på TV-en for å slå TV-en på.

2 Velg en innstilling.

3 Velg en TV-kanal.

Bruke Digital Electronic Programme Guide

Trykk GUIDE i digital modus for å vise programveiledningen.

Bruke TV-ens funksjoner

HOME-knappen

Trykk for å vise ulike operasjoner og stille inn skjermbilder.

Trykk for å vise praktiske funksjoner ut fra gjeldende signal eller innhold.

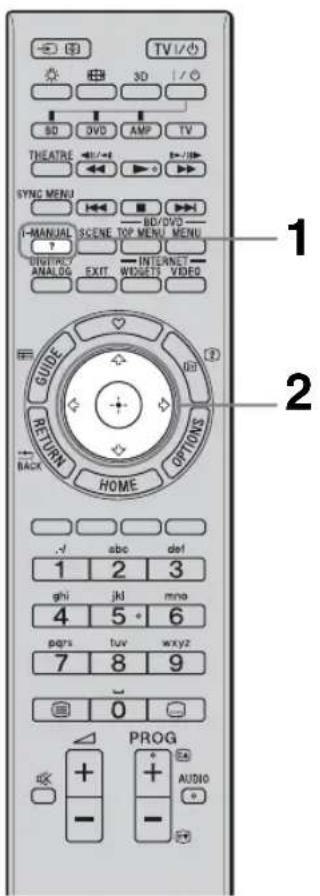

Bruke i-Manual

Betjeningsinstruksjoner er innebygd i din BRAVIA TV, og kan vises på skjermen.

Med bare ett tastetrykk kan du gå til i-Manual og lære mer om TV-ens funksjoner.

1 Trykk på i-MANUAL.

2 Trykk på ⇌/⇒/♠/♣/⊕ for å velge elementer.

Velkommen til i-Manual
■ "BRAVIA" TV-funksjoner
Se på TV

Innføring i praktiske funksjoner som EPG Guide, Favoritter osv.

Bruke menyen Hjem

Tilpasse TV-innstillingene osv.

Gøy funksjoner med tilkoblet utstyr
Innføring i tilkobling av tilleggsutstyr.
Delebeskrivelse
Feilsøking
Finn løsningen hvis det oppstår problemer.
Indeks

[NO TEXT]

- Bilder og illustrasjoner kan avvike fra det som vises på skjermen.

Bruke 3D Briller

Før bruk: Fjern batteriets isolasjonsark før du bruker produktet for første gang.

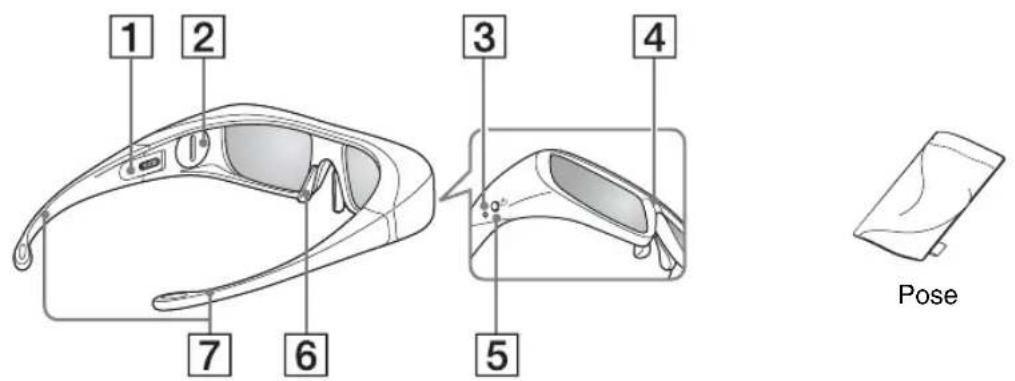

Deler og komponenter

3D Briller

1 Skyvebryter

Sett bryteren for en komfortabel passform. Sett begge bryterne på begge sidene for en komfortabel passform. Lukk endestykkene noe innover for å sette bryteren.

2 Batterideksel

Mottar signaler fra 3D Signal Sender.

IR-ens inngangsvinkel varierer avhengig av avstand eller bruksmiljø.

[NO TEXT]

- Hold dette rent.

5 Strømknapp

* Automatisk avstenging: Mer enn 5 minutter uten et IR-signal

6 Nesepute

Tilpass neseputen for en komfortabel passform.

7Endestykker

Du kan bøye (justere) endestykkene for en komfortabel passform.

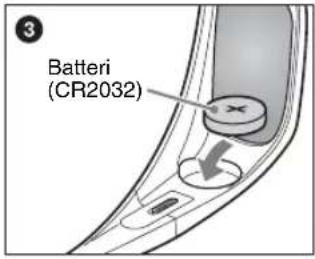

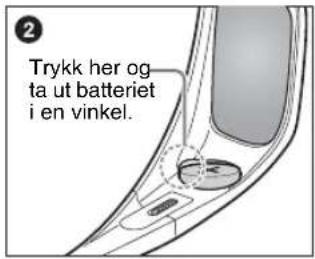

Skifte ut batteriet

Hvis LED-indikatoren viser lavt batterinivå, må du skifte ut batteriet. Bruk et batteri av typen CR2032.

* Sett •-merket og • (∅-merket på linje.

[NO TEXT]

- Når du åpner eller lukker batteridekslet, må du sørge for at mynten, e.l, er satt helt inn i sporet på batteridekslet.

Forholdsregler for bruk

- 3D Briller fungerer ved at de mottar infrarøde stråler fra 3D Signal Sender Feilbetjening kan oppstå hvis:

- 3D Briller ikke står imot 3D Signal Sender - Hvis det er gjenstander som blokkerer banen mellom 3D Briller og 3D Signal Sender - Hvis det er andre infrarøde kommunikasjonsenheter i nærheten

- Se på TV-en med 3D Briller, med ansiktet vendt mot TV-en i rett vinkel.

- 3D-effekten er utilstrekkelig og fargen på skjermen forskyves når du ligger ned eller lener hodet ditt.

- For å bevare miljøet, må kasting av brukte batterier skje i henhold til dine lokale regler og forskrifter.

Forholdsregler for sikkerhet

• Du bør kun bruke dette produktet til å se på 3D-videobilder på et kompatibelt Sony-fjernsyn.
• Ikke slipp 3D Briller i bakken eller modifiser dem.
• Hvis disse brillene blir knust, må du holde glasskårene unna munnen og øynene dine.
• Hold barn unna når du skifter batteriet eller åpner batteridekslet. Hvis et barn ved et uhell svelger batteriet eller batteridekslet, må legehjelp oppsøkes umiddelbart.

- Batteriene som brukes i 3D Briller må ikke kastes i en åpen ild.

- Skal ikke brukes av barn uten oppsyn fra en voksen.

- Vær forsiktig så du ikke klemmer fingrene dine i hengslene på 3D Briller når du bøyer endestykkene.

- Du må ikke bruke, oppbevare eller la 3D Briller eller batteriet ligge i nærheten av flammer, eller på steder med høy temperatur, f.eks. i direkte sollys eller i biler som står i sola.

Feilsøking

Selvdiagnosefunksjonen er aktivert.

1 Tell hvor mange ganger indikatoren ⏻ (hvilemodus) blinker mellom hver tre-sekunders pause.
Indikatoren kan for eksempel blinke tre ganger, slukkes i tre sekunder, og deretter blinke tre ganger igjen.

2 Trykk på ⏻ på TV-en for å slå den av, trekk støpselet ut av stikkontakten, og informer forhandleren din eller ditt Sony servicesenter om hvor mange ganger indikatoren blinker (antall blink).

1 Kontroller punktene i tabellene nedenfor. (Se også "Feilsøking" i i-Manual.)

2 Hvis problemet vedvarer, bør du la en kvalifisert tekniker utføre service på TV-en.

Tilstand Forklaring/løsning

Bilde
Det vises ikke noe bilde (mørk skjerm) og ingen lyd.	Kontroller antenne-/kabelforbindelsene.Koble TV-en til en stikkontakt og trykk på ⏻ på TV-en.Hvis ⏻ (standby)-indikatoren lyser rødt, trykker du TV I/➁.
Små svarte og/eller lyse punkter vises på skjermen.	Skjermen består av bildepunkter. Små svarte og/eller lyse punkter (bildepunkter/piksler) på skjermen betyr ikke at noe er feil.

Generelt

Det er ikke mulig å slå på strømmen til TV-en.	• Kontroller om bryteren ENERGY SAVING SWITCH er på (●).
TV-en slår seg av automatisk (går i hvilemodus).	• Kontroller om "Innsovningsti" er aktivert, eller bekreft innstillingen "Varighet" for "På-timer".• Kontroller om "Tidsavbrudd for standby" er aktivert.• Kontroller om "Tilstede-sensor" i "∅ko" er aktivert.
Fjernkontrollen virker ikke.	• Skift batteriene.• TV-en kan være i SYNC-modus.Trykk påSYNC MENU, velg "TV-kontroll" og velg deretter "Hjem (meny)" eller "Alternativer" for å betjene TV-en.
Passordet for "Tilgangskontroll" er glemt.	• Angi PIN-koden 9999. (PIN-koden 9999 blir alltid godtatt.)
Omgivelsene rundt TV-en blir varme.	• Når TV-en brukes over lang tid, blir omgivelsene rundt TV-en varme.Du kan merke varmen ved å berøre med hånden.

Spesifikasjoner

System
Skjermsystem	LCD ("Liquid Crystal Display" = skjerm med flytende krystaller)
TV-system	Analog: Avhengig av hvilket land/hvilken region du velger: B/G/H, D/K, L, IDigital: DVB-T2 (kun KDL-60LX903/52LX903/40LX903)DVB-T/DVB-C
Farge-/bildesystem	Analog: PAL, PAL60 (kun bildeinngang), SECAM, NTSC3.58, NTSC4.43 (kun bildeinngang)Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanaldekning	Analog: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S4ID/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digital: VHF/UHF
Lydutgang	10 W + 10 W
Inngangs-/utgangskontakter
Antennekabel	75 ohm ekstern terminal for VHF/UHF
	21-pinners scartkontakt (CENELEC-standard) inkludert lyd-/bildeinngang, RGB-inngang og TV lyd-/ bildeutgang.
	Støttede formater: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
	Lydinngang (phonoplugger)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720/24p, 720p, 576p, 576i, 480p, 480iLyd: Tokanals lineær PCM: 32, 44,1 og 48 kHz, 16, 20 og 24 bits, Dolby DigitalAnalog lydinngang (minijack) (kun HDMI IN2)PC-inngang
	Bildeinngang (phonoplugg)
	Digital optisk kontakt (tokanals lineær PCM, Dolby Digital)
	PC-inngang (Mini D-sub 15-pinners)PC-lydinngang (miniplugg)
	USB-port
	Hodetelefoner-kontakt
	CAM (Conditional Access Module)-kontakt
	10BASE-T/100BASE-TX-kontakt (Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket. 10BASE-T/100BASE-TX kommunikasjonshastighet og -kvalitet garanteres ikke for denne TV-en.)* Bruk en 10BASE-T/100BASE-TX-kabel i kategori 7 for LAN-tilkobling (medfølger ikke).

Modellnavn KDL- 60LX90x 52LX90x 40LX90x
Strøm og annet
Strømtilførsel		220 V – 240 V AC, 50 Hz
Skjermstørrelse (målt diagonalt)		Ca. 152,5 cm/60 tommer Ca. 132,2 cm/52 tommer Ca. 101,6 cm/40 tommer
Skjermoppløsning		1920 punkter (horisontalt) × 1080 linjer (vertikalt)
Strømforbruk	i "Hjemme"-/ "Standard"-modus	156 W 128 W 100 W
	i "Butikk"-/ "Dynamisk"-modus	228 W 185 W 145 W
Strømforbruk i hvilemodus*1		0,2 W (25 W når "Hurtigstart" er satt til "På")	0,2 W (20 W når "Hurtigstart" er satt til "På")
Gjennomsnittlig årlig strømforbruk*2		228 kWh 187 kWh 146 kWh
Mål (ca.) (b × h × d)
med bordstativ		144,0 × 93,8 × 38,0 cm 126,1 × 83,8 × 40,0 cm 99,4 × 68,6 × 29,0 cm
uten bordstativ		144,0 × 90,6 × 6,4 cm 126,1 × 80,4 × 6,4 cm 99,4 × 65,2 × 6,4 cm
Masse (ca.)
med bordstativ		49,8 kg 36,2 kg 23,7 kg
uten bordstativ		42,8 kg 30,2 kg 20,3 kg
Medfølgende tilbehør		Se "Kontrollere tilbehøret" (side 3).

Modellnavn KDL-	60LX90x	52LX90x	40LX90x
Tilleggsutstyr	veggmonteringsbrakett: SU-WL500 (KDL-60LX90x)SU-WL700 (KDL-52/40LX90x)Veggfeste: SU-WH5003D Briller:TDG-BR100TDG-BR50

*1 Spesifisert strømforbruk i hvilemodus nås etter at TV-en har avsluttet nødvendige interne prosesser.
^*2 4 timer daglig og 365 dager i året

A

• Redusere strømforbruket
– Hvis du reduserer lysstyrken i bakgrunnsbelysningen (skjermens lysstyrke), reduseres strømforbruket.
- Med "Øko"-innstillingene (f.eks. "Strømsparing", "Tidsavbrudd for standby") kan du redusere strømforbruket og dermed spare penger ved å redusere strømregningen.
– Hvis du slår av TV-en med ENERGY SAVING SWITCH-bryteren (kun bestemte modeller), er strømforbruket nesten null.

Design og spesifikasjoner kan endres uten varsel.

3D Briller: TDG-BR100
Vekt	77 g (inkludert batteri)
Batteritype	CR2032/3 V
Batteriets levetid	Opptil 100 timers batterilevetidBatterilevetiden vil variere etter bruksmønster, miljøforhold (temperatur) og batterimerke(ne).
Mål (ca.) (b × h × d)	179 × 40 × 183 mm

Montere tilbehøret (veggmonteringsbrakett)

Til kundene:

Av hensyn til produktets og din egen sikkerhet, anbefaler Sony sterkt at du lar Sony-forhandleren eller godkjente installatører montere TV-en din. Ikke forsøk å montere den selv.

Til Sony-forhandlere og -leverandører:

Sørg for å vektlegge sikkerheten under montering, regelmessig vedlikehold og inspeksjon av dette produktet.

TV-en din kan monteres med veggmonteringsbrakett SU-WL500 (kun KDL-60LX90x), eller SU-WL700 (gjelder ikke KDL-60LX90x) (selges separat).

• Se instruksjonene som fulgte med veggmonteringsbrakett for korrekt montering.
• Se "Demontere bordstativet fra TV-en" (side 7).

Det kreves tilstrekkelig ekspertise til montering av dette produktet, spesielt for å vurdere styrken til veggen som skal bære vekten av TV-apparatet. Sørg for at du får en Sony-forhandler eller godkjent leverandør til å feste dette produktet til veggen, og for at sikkerheten tillegges tilstrekkelig vekt under monteringen. Sony kan ikke gjøres erstatningsansvarlig for eventuelle materielle skader eller helseskader som er forårsaket av feilaktig håndtering av produktet eller av feilaktig montering.

SU-WL500 (kun KDL-60LX90x)

_工

- Ved montering av TV-en på en vegg, fjerner du de fire skruene bak på TV-en. (De er festet i skruehullene for veggmontering.) Sørg for at skruene oppbevares på et sikkert sted utenfor barns rekkevidde.

- Fest monteringskroken med de inkluderte fire avstandsklossene og de fire skruene M6 × 20.

- Fjern bunndekslet og terminaldekslet før du løsner bordstativet. Se trinn 4 (side 18) for detaljer.

- Når bordstativet festes igjen, må de fire skruene (fjernet tidligere) monteres i de opprinnelige hullene bak på TV-en.

Tabell over TV-ens monteringsmål

Enhet: cm

Modellnavn KDL-	Skjermmål Skjermsentermål			Lengde for hver monteringsvinkel
				Vinkel (0°)		Vinkel (20°)
	A	B	C		D	E	F	G
60LX90x	144,0 90	6 3,1 50,3 12	1 38,6 85,0 52,1

Tallene i ovenstående tabell kan variere noe, avhengig av installasjonen.

ADVARSEL!

Den veggen TV-en skal monteres på, bør kunne bære minst fire ganger TV-ens vekt. Se "Spesifikasjoner" (side 13) for informasjon om vekten.

Diagram/tabell for plassering av skruer og kroker

Modellnavn Skrueplassering	Krokplassering
KDL-60LX90x e, j a

Skrueplassering

Når monteringskroken monteres på TV-en.

* Krokplassering "b" og "c" kan ikke brukes for modellene.

SU-WL700 (gjelder ikke KDL-60LX90x)

Pass på at veggmonteringsbraketten monteres sikkert på veggen, i henhold til instruksjonene i dette dokumentet og bruksanvisningen som fulgte med veggmonteringsbraketten. Tallene i parenteser indikerer installasjonstrinnet i bruksanvisningen som fulgte med veggmonteringsbraketten.

1 Kontroller delene som fulgte med veggmonteringsbraketten (1).

Se bruksanvisningen som fulgte med veggmonteringsbraketten.

2 Bestem monteringssted. (2-1)

Se fölgende "Tabell over TV-ens monteringsmål". Sørg for tilstrekkelig klaring mellom TV-en, taket og framstikkende deler av veggen, som angitt.

3 Monter festebraketten på veggen (2-2 til og med 3)

Fastslå skruenes plassering på veggen, og monter festebraketten. Se flere detaljer i bruksanvisningen som fulgte med veggmonteringsbraketten.

- Fjern bunndekslet og terminaldekslet før du løsner bordstativet.

- Se "Demontere bordstativet fra TV-en" (side 7) for detaljer.

- Ikke fest bunndekslet og terminaldekslet.

6 Plasser avstandsklossene.

①Fjern de fire skruene, og oppbevar dem på et sikkert sted, og utilgjengelig for barn.

- Når bordstativet festes igjen, må de fire skruene (fjernet tidligere) monteres i de opprinnelige hullene bak på TV-en.

7 Monter monteringsbraketten og läsebraketten. (4-3 til og med 4-7)

Se bruksanvisningen som fulgte med veggmonteringsbraketten.

8 Klargjør papirmalen. (5-2)

1. Se følgende "Tabell over TV-ens monteringsmål" og merk TV-ens omriss på malen.

2. Fest malen til veggen med tape, som angitt i bruksanvisningen som fulgte med veggmonteringsbraketten.

Følg instruksjonene i bruksanvisningen som fulgte med TV-en, taket for å fullføre installasjonen. (5-3 til og med 6)

Tabell over TV-ens monteringsmål

Enhet: cm

Modellnavn KDL-	Skjermmål Skjermsentermål Lengde for hver monteringsvinkel
	A	B	C	D	E	F	G	H
52LX90x	126,1 80,4 1,3 43,4 7,5 39,0 75,3 49,5
40LX90x	99,4 65,2 8,9 43,4 7,5 33,8 61,0 49,5

Tallene i ovenstående tabell kan variere noe, avhengig av installasjonen.

ADVARSEL!

Den veggen TV-en skal monteres på, bør kunne bære minst fire ganger TV-ens vekt. Se "Spesifikasjoner" (side 13) for informasjon om vekten.

Sikkerhets- informasjon

Installasjon/oppsett

Installer og bruk TV-apparatet i samsvar med instruksjonene nedenfor for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader.

Installasjon

• TV-en bør installeres i nærheten av en lett tilgjengelig stikkontakt.
• Plasser TV-apparatet på et stabilt og jevnt underlag.
• Kun kvalifisert servicepersonell må gjennomføre eventuell installasjon på vegg.
• Av sikkerhetsgrunner anbefales det på det sterkeste at du bruker tilleggsutstyr fra Sony, som omfatter:

- Veggmonteringsbrakett: SU-WL500 (KDL-60LX90x) SU-WL700 (KDL-52/40LX90x)

- Veggfeste: SU-WH500

- Pass på at du bruker skruene som følger med veggmonteringsbraketten når du fester monteringskrokene til TV-apparatet. De vedlagte skruene er utformet slik at de er mellom 8 mm og 12 mm lange målt fra monteringskrokens overflate.

Skruenes diameter og lengde varierer i forhold til veggmonteringsbrakettens modell.

Hvis du bruker andre skruer enn de som følger med, kan TV-apparatet bli skadet inni eller det kan falle ned osv.

8 mm - 12 mm

Skrue (følger med veggmonteringsbraketten) Monteringskrok

Krokens feste bak på TV-apparatet

Bæring

• Før du bærer TV-apparatet, må du koble fra alle kablene.
• Et stort TV-apparat må bæres av to eller flere personer.
• Når TV-apparatet bæres for hånd, må du holde det som vist til høyre. Ikke utsett LCD-skjernen og rammen rundt for press-belastning.
• Når du løfter eller flytter TV-apparatet, må du holde det godt på undersiden.
• Ikke utsett TV-apparatet for støt eller sterke vibrasjoner när du flytter det.
• Når du leverer inn TV-apparatet på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

Ventilasjon

- Ventilasjonsåpningene må aldri tildekkes, og du må aldri stikke gjenstander inn i kabinettet.

- La det være plass rundt TV-apparatet, som vist under. - Det anbefales på det sterkeste at du bruker en veggmonteringsbrakett som er godkjent av Sony for å oppnå tilstrekkelig luftsirkulasjon.

Installering på vegg

Installering med sokke

La det være minst så mye plass rundt TV-apparatet.

• For å sikre tilstrekkelig ventilasjon og forhindre at det samler seg støv eller smuss:
• Ikke legg TV-apparatet ned på ryggen, ikke installer det opp-ned, bak-frem eller på skrätt.
• Ikke plasser TV-apparatet på en hylle, et teppe, en seng eller i et skap.
• Ikke dekk til TV-apparatet med et klede, som for eksempel gardiner, eller andre ting som for eksempel aviser osv.
• Ikke installer TV-apparatet som vist under.

Blokkert luftsirkulasjon.

Nettledning

Händter nettledningen og støpselet som følger for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader:

• Bruk kun nettledninger som er levert av Sony, ikke av andre leverandører.
• Stikk støpselet helt inn i stikkontakten.
• Koble TV-apparatet kun til en strømforsyning på 220-240 V vekselstrøm.
• Før du legger kablene, pass på at nettledningen er frakoblet for din egen sikkerhets skyld og pass på at du ikke snubler i kablene.
• Trekk ut støpselet med nettledningen før du utfører arbeider eller flytter TV-apparatet.
  – Hold nettledningen unna varmekilder.

- Trekk ut støpselet og rengjør det regelmessig. Støv på støpselet opptar fuktighet, som kan medføre at isolasjonen forringes. Dermed kan det oppstå brann.

Merknader

• Ikke bruk den vedlagte nettledningen til annet utstyr.
• Ikke klem, bøy eller vri nettledningen for mye. Trådene i lederne kan bli blottlagt eller brytes av.
• Ikke foreta endringer på nettledningen.
• Ikke sett tunge gjenstander på nettledningen.
• Ikke trekk i selve nettledningen når du kobler fra strømmen.
• Ikke koble for mange apparater til den samme stikkontakten.
• Ikke bruk stikkontakter som er i dårlig stand.

Forbudt bruk

Ikke installer/bruk TV-apparatet på steder, i omgivelser eller situasjoner som de som er oppført nedenfor, ellers kan TV-apparatet fungere feil og forårsake brann, elektrisk støt, skader og/eller personskader.

Steder:

Utendørs (i direkte sollys), ved vannkant, på et skip eller andre fartøy, i et kjøretøy, i medisinske institusjoner, ustabile posisjoner, i nærheten av vann eller regn, fuktighet eller røyk.

Omgivelser:

Steder som er varme, fuktige eller særlig støvet; slik at insekter har adgang; hvor det kan bli utsatt for mekanisk vibrasjon, i nærheten av åpen ild (stearinlys osv). TV-apparatet må ikke utsettes for vanndråper eller vannsprut. Det må ikke plasseres gjenstander som er fylt med væske oppå TV-en (f.eks. blomstervase).

Situasjoner:

Ikke bruk apparatet når du er våt på hendene, når kabinettet er tatt av eller når det er tilkoblet utstyr som ikke er anbefalt av produsenten. Trekk ut støpselet fra stikkontakten og koble fra antenneledningen når det lyner.

Knuselig glass:

Når TV-en ikke er i bruk

• Hvis TV-apparatet ikke skal brukes noen dager, bør du skille apparatet fra strømnettet av miljøhensyn og sikkerhetsgrunner.
• Siden TV-en ikke er koblet fra strømnettet när du bare slår det av, må du trekke støpselet ut av stikkontakten for å koble TV-apparatet fullstendig fra.
• Enkelte TV-apparater har imidlertid funksjoner som krever at apparatet står på i hvilemodus for at de skal fungere korrekt.

Barns sikkerhet

• Ikke la barn klatre på TV-apparatet.
• For å unngå at små barn kan svelge mindre deler, hold disse delene av tilleggsutstyret unna barns rekkevidde.

Hvis følgende problemer oppstår...

Slå av TV-apparatet og trekk ut støpselet fra strømnettet øyeblikkelig dersom følgende problemer oppstår.

Be forhandleren din eller ditt Sony servicesentre om å få TV-en kontrollert av kvalifisert servicepersonell.

Dersom:

• Nettkabelen er skadet.
• Stikkontakter er i dårlig stand.
• TV-apparatet er skadet fordi det har falt ned, vært utsatt for støt eller det er kastet noe på det.
• Det er kommet væske eller gjenstander inn i åpningene på kabinettet.

Advarsel

For å forhindre spredning av brann, hold levende lys eller andre åpner flammer borte fra dette produktet.

Utstyr som er jordet via nettplugg og/eller via annet jordtilkoblet utstyr – og samtidig er tilkoblet et kabel - Tv nett, kan forårsake brannfare.

For å unngå dette skal det ved tilkobling av utstyret til kabel-TV nettet installeres et galvanisk skille mellom utstyret og kabel-TV nettet.

Forholdsregler

Se på TV

• Noen kan oppleve ubehag (slik som slite øyne, tretthet eller kvalme) mens de ser på 3D-videobilder eller spiller stereoskopiske 3D-spill. Sony anbefaler at alle seere tar regelmessige pauser mens de ser på 3D-videobilder eller spiller stereoskopiske 3D-spill. Hvor lenge og hvor ofte man bør ta en pause varierer fra person til person. Du må bestemme hva som fungerer best. Hvis du opplever noe slags ubehag, bør du slutte å se på 3D-videobilder eller spille stereoskopiske 3D-spill til ubehaget forsvinner. Ta kontakt med en lege hvis du mener det er nødvendig. Du bør også lese gjennom (i) bruksanvisningen til enhver annen enhet eller media som brukes med dette fjernsynet og (ii) vårt nettsted (http://www.sony-europe.com/myproduct) for å få den nyeste informasjonen. Synet til små barn (særlig dem under seks år) er fortsatt under utvikling. Kontakt en lege (for eksempel en barnelege eller øyelege) før du tillater små barn å se 3D-videobilder eller spille stereoskopiske 3D-spill. Voksne bør ha oppsyn med barn og sørge for at de følger anbefalingene ovenfor.

• Når den simulerte 3D-funksjonen benyttes, vil det viste bildet være en konvertert utgave av originalen.

• Se på TV-apparatet i moderat belysning, da det sliter på øynene å se på TV-apparatet i dårlig lys over lengre tidsrom.

• Når du bruker hodetelefoner, justerer du lydvolumet slik at det ikke blir for kraftig, så unngår du hørselsskader.

LCD-skjerm

- Selv om LCD-skjermen er produsert med høypresisjonsteknologi og 99,99% eller mer av pikslene er effektive, kan det opptre svarte punkter eller lyspunkter (røde, blå eller grønne) konstant på LCD-skjermen. Dette er en egenskap LCD-skjermør har, og ingen feil.

• Ikke trykk på eller rip i frontfilteret, og ikke plasser noe oppå dette TV-apparatet. Bildet kan bli ujevnt eller LCD-skjermen kan bli ødelagt.
• Hvis dette TV-apparatet brukes på kalde steder, kan bildet bli uregelmessig eller mørkt. Dette er ingen feil. Det forsvinner när temperaturen øker.
• Spøkelsesbilder kan opptre när stillbilder vises kontinuerlig. Disse forsvinner etter en stund.
• Skjermen og kabinettet kan bli varmt når du bruker apparatet. Dette er ikke en feil på produktet.
• LCD-skjermen inneholder en liten mengde flytende krystaller. Enkelte fluorescerende rør som er brukt i dette TV-settet inneholder dessuten kvikksølv. Følg lokale lover og forskrifter for avfallsbehandling.

Håndtering og rengjøring av skjermflaten/kabinettet på TV-apparatet

Husk å trekke ut støpselet med nettledningen til TV-en før du rengjør apparatet.

For å unngå forringelse av skjermen og materialene apparatet er laget av, ta hensyn til følgende forholdsregler.

• Når du skal fjerne støv fra overflaten/kabinettet, tørker du forsiktig over med en myk klut. Hvis du ikke får av støvet på denne måten, tørker du med en myk klut fuktet i et mildt vaskemiddel.
• Ikke spray vann eller rengjøringsmidler direkte inn i TV-apparatet. Det kan dryppe til bunnen av skjermen eller ytre deler og kan forårsake feilfunksjon.
• Bruk aldri skuresvamper, alkaliske/syreholdige rengjøringsmidler, skurepulver eller sterke løscmidler, som alkohol, benzen, fortynningsmidler eller insektmidler. Bruk av denne typen midler, eller langvarig kontakt med gummi eller vinyl, kan resultere i skade på skjermen og kabinettet.
• Det anbefales å støvsuge ventilasjonsåpningene med jevne mellomrom for å sikre skikkelig ventilasjon.
• Når TV-apparatets vinkel skal justeres, må du flytte forsiktig på det for å unngå at TV-en forskyver seg eller faller av sokkelen.

Alternativt tilleggsutstyr

• Hold alternative komponenter eller annet utstyr som avgir elektromagnetisk stråling, borte fra TV-apparatet. Ellers kan bildet forvrenges og/eller det oppstår en støyende lyd.
• Dette utstyret er testet og funnet i samsvar med grensene som angitt i EMC-direktivet med en tilkoblingskabel kortere enn 3 meter.

Batterier

- Sett batteriene i riktig vei.

• Du må ikke bruke forskjellige batterityper eller blande gamle og nye batterier.
• Kast brukte batterier på en miljøvennlig måte. Noen steder kan kassering av batterier være lovregulert. Kontakt de lokale myndighetene hvis du vil vite mer om dette.
• Vær forsiktig när du bruker fjernkontrollen. Du må ikke slippe, tråkke på eller søle noen form for væske på fjernkontrollen.
• Du må ikke legge fjernkontrollen nær en varmekilde, et sted der den kan bli utsatt for direkte sollys eller i et fuktig rom.

Trådløs funksjon på apparatet

• Ikke bruk denne enheten nær medisinsk utstyr (pacemaker, osv.) da dette kan føre til feilfunksjon på det medisinske utstyret.
• Selv om denne enheten overfører/mottar kodede signaler, vær forsiktig for å unngå uautorisert avskjæring. Vi kan ikke være ansvarlige for noen problemer som oppstår på grunn av dette.

Avhending av TV-apparatet

Avhending av gamle elektriske og elektroniske apparater (gjelder i den Europeiske

Unionen og andre europeiske land med separat innsamlingssystem)

Dette symbolet på produktet eller emballasjen indikerer at dette produktet ikke må behandles som husholdningsavfall. 1 stedet skal det leveres til spesiell innsamlingsstasjon for gjenvinning av elektrisk og elektronisk utstyr. Ved å sørge for at dette produktet avhendes på korrekt måte, vil du være med på å forhindre mulige negative følger for miljøet og helse, som ellers kan forårsakes av feilaktig avfallshåndtering av dette produktet. Gjenvinning av disse materialene vil være med på å ta vare på våre naturressurser. For mer informasjon om gjenvinning av dette produktet, kan du kontakte lokale myndigheter, renovasjonsverket der du bor eller butikken der du kjøpte produktet.

med separate resirkuleringsrutiner)

Dette symbolet på batteriet eller på forpakningen betyr at batteriet ikke skal behandles som vanlig husholdningsavfall. På visse batterier kan dette symbolet brukes i kombinasjon med et kjemisk symbol. Symbolet for kvikksølv (Hg) eller bly (Pb) er lagt til dersom batteriet inneholder mer enn 0,0005% kvikksølv eller 0,004% bly. Ved å sørge for at disse batteriene blir kastet riktig vil du bidra til å beskytte miljøet og menneskers helse fra potensielt negative konsekvenser som ellers kunne ha blitt forårsaket av ukorrekt avfallsmetode. Resirkulering av materialene vil bidra til å bevare naturlige ressurser. Hva gjelder produkter som av sikkerhets-, ytelses- eller dataintegritetsgrunner krever permanent tilkobling til et inkorporert batteri, bör dette batteriet skiftes kun av autorisert servicepersonell. For å forsikre at batteriet blir behandlet korrekt skal det leveres til en resirkuleringsstasjon for elektriske produkter når det er oppbrukt. Hva gjelder alle andre batterier, vennligst se informasjonen om hvordan man fjerner batteriet på riktig måte. Lever batteriet på en resirkuleringsstasjon for oppbrukte batterier. For mer detaljert informasjon vedrørende korrekt avfallsmetode av dette produktet og av andre batterier, vennligst kontakt ditt kommunekontor, din avfallstjeneste eller forhandleren hvor du kjøpte produktet.

Εισαγωγή
