Bravia KDL-40LX903 - Televisore SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Televisore LED LCD
Marca	Sony
Modello	Bravia KDL-40LX903
Dimensioni dello schermo	40 pollici (101 cm)
Risoluzione	Full HD 1920 x 1080
Tecnologia di visualizzazione	LED Edge
Frequenza di aggiornamento	200 Hz (Motionflow)
Dimensioni con piedistallo (L x A x P)	992 x 636 x 250 mm
Peso con piedistallo	18,5 kg
Alimentazione	220-240 V CA, 50/60 Hz
Consumo elettrico (massimo)	170 W
Consumo in standby	Meno di 0,5 W
Funzioni principali	Full HD, Motionflow 200 Hz, BRAVIA Engine 2, Sensore di luce ambientale
Connettività	4 ingressi HDMI, 2 USB, 1 componente, 1 composito, Ethernet, WiFi integrato
Manutenzione e pulizia	Spolverare con un panno morbido e asciutto. Evitare solventi e spray.
Precauzioni di sicurezza	Non esporre all'umidità, non ostruire le fessure di ventilazione, utilizzare un supporto stabile.
Parti di ricambio e riparabilità	Disponibili tramite il servizio post-vendita Sony. Indice di riparabilità non comunicato.
Informazioni generali	Manuale scaricabile in formato PDF su notice-facile.com.

Domande frequenti - Bravia KDL-40LX903 SONY

Qual è la risoluzione del Sony Bravia KDL-40LX903?

Questo televisore offre una risoluzione Full HD 1920x1080.

Il televisore dispone della funzione Smart TV?

Sì, integra BRAVIA Internet TV con accesso ad applicazioni e servizi online.

Come pulire lo schermo del KDL-40LX903?

Utilizzare un panno morbido e asciutto. Non utilizzare mai prodotti chimici o acqua direttamente sullo schermo.

Quali formati audio sono supportati dagli altoparlanti?

Il televisore supporta i formati audio stereo e Dolby Digital.

Il televisore è compatibile con un'installazione a parete?

Sì, è compatibile con il supporto a parete VESA 300x300 mm (viti non incluse).

Qual è la potenza sonora?

Il sistema audio eroga 20 W (2x10 W) con la tecnologia S-Force Front Surround.

Come ripristinare le impostazioni di fabbrica?

Accedere al menu Impostazioni > Ripristino > Ripristina tutto. Confermare con il codice PIN (0000 predefinito).

Il KDL-40LX903 può visualizzare contenuti in 3D?

No, questo modello non supporta il 3D. Si tratta di un televisore 2D Full HD.

Quanti ingressi HDMI ha questo televisore?

È dotato di 4 ingressi HDMI (di cui uno compatibile ARC).

Dove posso scaricare il manuale d'uso?

Il manuale è disponibile gratuitamente in PDF su notice-facile.com nella sezione Sony Bravia KDL-40LX903.

MANUALE UTENTE Bravia KDL-40LX903 SONY

Grazie per avere scelto questo prodotto Sony. Prima di mettere in funzione il televisore, si prega di leggere attentamente il presente manuale e di conservarlo per farvi riferimento in futuro.

Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema relativo all'assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con il prodotto.

Note sul funzionamento del televisore digitale

• Le funzioni relative al televisore digitale (DVB) hanno attive esclusivamente in pacci o zone dove vengano trasmessi i segnali digitali terrestri DVB-T (MPEG-2 e H.264/MPEG-4 AVC) o dove sia disponibile un servizio via cavo DVB-C compatibile (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con questo televisore.
• Il vostro fornitore di servizi via cavo potrà addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali.
• Sebbene questo televisore segua le specifiche DVB-T e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T e digitali via cavo DVB-C.
• Alcune funzioni del televisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.

Per ottenere un elenco dei fornitori di servizi via cavo supportati, visitare il sito web per l'assistenza:

• Le istruzioni per “l’Installazione della staffa di montaggio a parete” sono presenti all’interno di questo manuale di istruzioni del televisore.
• Le illustrazioni utilizzate in questo manuale possono differire in base al modello del televisore.
• La “x” che appare sul nome del modello corrisponde a un carattere numerico correlato al design, al colore o al sistema TV.

Informazioni sui marchi

DV3 è un marchio depositato del progetto DVB.

HDMI, il logo di HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

DLNA®, il logo DLNA e DLNA CERTIFIED® sono marchi, marchi di servizio o marchi di certificazione di Digital Living Network Alliance.

DivX® è una tecnologia di compressione dei file video sviluppata da DivX, Inc.

DivX, DivX Certified e i relativi loghi sono marchi depositati di DivX, Inc. e sono utilizzati su licenza.

INFORMAZIONI SU DIVX VIDEO: DivX® è un formato video digitale creato da DivX, Inc. Questo è un prodotto ufficiale DivX Certified in grado di riprodurre video DivX. Per ulteriori informazioni e per scaricare software per la conversione dei file in formato DivX video, visitare il sito www.divx.com.

INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: questo prodotto DivX Certified® deve essere registrato per consentire la riproduzione di contenuti DivX Video-on-Demand (VOD). Per generare il codice di registrazione, selezionare la sezione DivX VOD nel menu di impostazione del prodotto. Per completare il processo di registrazione e per ulteriori informazioni in merito al formato DivX VOD, aprire la pagina vod.divx.com. Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo doppio D sono marchi depositati di Dolby Laboratories.

"BRAVIA" e sono matchi depositati di Sony Corporation.

“XMB™” e “XrossMediaBar” sono marchi depositati di Sony Corporation e Sony Computer Entertainment Inc.

Il logo "FACE DETECTION" è un marchio di Sony Corporation.

Java e tutti i marchi e loghi basati su Java sono marchi di fabbrica o marchi di fabbrica registrati di Oracle e/o delle sue affiliate. Altri nomi possono essere marchi di fabbrica dei rispettivi proprietari.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

FACE DETECTION

Avviso per il segnale wireless

1. Con la presente, Sony dichiara che questa unità è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Per leggere o scaricare la dichiarazione di conformità (DoC) alla Direttiva R&TTE, accedere al seguente indirizzo URL.

http://www.compliance.sony.de/

1. Avviso per i clienti: le seguenti informazioni si riferiscono esclusivamente ad apparecchi venduti in paesi che applicano le direttive UE.

Il sistema wireless del televisore può essere utilizzato nei seguenti paesi:

Austria, Belgio, Bulgaria, Cipro, Repubblica Čeca, Danimarca, Estonia, Finlandia, Francia, Germania, Grecia, Ungheria, Islanda, Irlanda, Italia, Lettonia, Liechtenstein, Lituania, Lussemburgo, Malta, Paesi Bassi, Norvegia, Polonia, Portogallo, Slovacchia, Romania, Slovenia, Spagna, Svezia, Svizzera, Turchia e Regno Unito.

Questo dispositivo può essere utilizzato in altri paesi non europei.

Sistema TV wireless: informazioni sulle normative applicabili

Per il mercato italiano

□uso privato: Decreto legislativo n. 259 1/8/2003 ("Codice delle comunicazioni elettroniche"). In particolare, l'articolo 104 specifica i casi in cui occorre richiedere un'autorizzazione generale, mentre l'Art. 105 indica i casi in cui l'utilizzo è libero;

□regolamentazione della fornitura dell'accesso RLAN del pubblico alle reti e ai servizi pubblici di comunicazione elettronica (es. sistema TV wireless), Decreto ministeriale 28/5/2003 e relative modifiche, e Art. 25 (autorizzazione generale per reti e servizi di comunicazione elettronici) del Codice delle comunicazioni elettroniche

□uso privato: Decreto ministeriale 12/07/2007

Per il mercato norvegese

L'uso di questo apparecchio radio è vietato nell'area geografica che si trova entro un raggio di 20 km dal centro di Ny-Ålesund, Svalbard.

Per il mercato cipriota

L'utente finale è tenuto a registrare i dispositivi RLAN (o WAS o Wi-Fi) presso il Ministero delle telecomunicazioni (P.I. 365/2008 e P.I. 267/2007).

Il P.I. 365/2008 è il Codice sulle radiocomunicazioni 2008 (Categorie di stazioni soggette ad autorizzazione generale e registrazione).

Il P.I. 267/2007 è l'Autorizzazione generale per l'uso delle radiofrequenze da parte di reti LAN e sistemi wireless, incluse le reti locali radio (WAS/RLAN).

Per il mercato francese

La funzione WLAN (WiFi) del presente televisore digitale LCD a colori deve essere utilizzata esclusivamente all'interno di edifici. Qualsiasi utilizzo della funzione WLAN (WiFi) del presente televisore digitale LCD a colori all'esterno di edifici è proibito sul territorio francese. Accertarsi che la funzione WLAN (WiFi) del presente televisore digitale LCD a colori sia disattivata prima di un eventuale utilizzo al di fuori degli edifici. (Decisione ART 2002-1009 e successive modifiche della Decisione ART 03-908, relativa alle restrizioni sull'uso delle radiofrequenze).

Ubicazione della targhetta di identificazione

Le targhette indicanti il n. del modello e il tipo di alimentazione (conformemente alle norme di sicurezza applicabili) sono ubicate nella parte posteriore del televisore. Per individuarle è sufficiente rimuovere il coperchio inferiore.

Sommario

Verifica degli accessori forniti ....3

Inserimento delle batterie nel telecomando ....3

Operazioni preliminari

Installazione del supporto da tavolo....4

Collegamento di un'antenna/decoder/registratore (es. registratore DVD)......5

Fissaggio del televisore per impedirne la caduta....6

Raggruppamento dei cavi....7

Esecuzione dell'impostazione iniziale....7

Rimozione del supporto da tavolo....8

Uso del televisore

Visione dei programmi 9

Uso delle funzioni del televisore 9

Uso dell'i-Manual 10

Per utilizzare gli Occhiali 3D....11

Informazioni utili

Risoluzione dei problemi....13

Caratteristiche tecniche 14

Installazione degli accessori (Staffa di montaggio a parete)....16

Informazioni di sicurezza 21

Precauzioni 22

• Le istruzioni per l'uso sono integrate nel televisore BRAVIA. Per la consultazione, vedere la sezione “Uso dell’i-Manual” (pagina 10).
• Prima di utilizzare il televisore, leggere la sezione “Informazioni di sicurezza” (pagina 21). Conservare il manuale per riferimento futuro.

Verifica degli accessori forniti

Cavo di alimentazione CA (1)

Portacavi (1) (tranne KDL-60LX90x)

Telecomando (1)

Batterie AAA (tipo R3) (2)

Supporto da tavolo (1)*1 (tranne KDL-60LX90x)

Viti di fissaggio per il supporto da tavolo

(M5 × 16) (4) (tranne KDL-60LX90x)

Viti di montaggio per il supporto da tavolo

(M5 × 16) (4) (solo KDL-40LX90x)

Distanziali neri (4) (solo KDL-52/40LX90x)

Distanziali grigi (4) (solo KDL-60LX90x)

Viti (M6 × 20) (4) (solo KDL-60LX90x)

Pannello posteriore del supporto (1) ^*2

Coperchio inferiore (1)*3

Occhiali 3D (batteria inclusa) (2)

Custodia per Occhiali 3D (2)

*1 Per KDL-40LX90x, montare il supporto da tavolo utilizzando le viti di montaggio in dotazione.

Consultare l'opuscolo in dotazione con il supporto da tavolo per informazioni sul montaggio del supporto.

*2 Per KDL-60LX90x, il pannello posteriore del supporto viene montato in fabbrica sul supporto da tavolo.
*3 Per KDL-60LX90x, il coperchio inferiore viene montato in fabbrica sul televisore.

Inserimento delle batterie nel telecomando

①Rimuovere la pellicola protettiva.
②Premere e far scorrere il coperchio in avanti.

Installazione del supporto da tavolo

- Accertarsi che non vi siano oggetti davanti al televisore.

Sensore IR

• Non esporre il sensore di presenza intelligente alla luce diretta del sole o ad altre luci intense, onde evitare problemi di funzionamento.
• Per una qualità di immagine ottimale, evitare l'esposizione dello schermo a un'illuminazione diretta o alla luce del sole.
• Se il televisore viene spostato da un ambiente freddo a un ambiente caldo, o viene collocato in una stanza molto umida o in cui sono stati appena accesi i riscaldamenti, è possibile che si formi della condensa sulla superficie del televisore o al suo interno. Se questo avviene, spegnere il televisore e non riaccenderlo fino a quando la condensa non sia completamente evaporata. Se si nota della condensa tra il pannello di vetro e l'LCD, accendere il televisore: la condensa evaporerà in seguito al riscaldamento del televisore.

Per i modelli KDL-52LX90x, KDL-40LX90x

1 Per informazioni sull'installazione corretta per determinati modelli di televisore, consultare l'opuscolo fornito con il supporto da tavolo.
2 Collocare il televisore sul supporto da tavolo.

3 Fissare il televisore sul supporto da tavolo facendo riferimento alle frecce riportate sui fori delle viti, utilizzando le viti fornite in dotazione.

• Qualora si utilizzi un cacciavite elettrico, impostare la coppia di serraggio a circa 1,5 N·m {15 kgf·cm}.
  4 Dopo aver serrato tutte le viti, applicare il pannello posteriore del supporto (in dotazione) al supporto da tavolo.

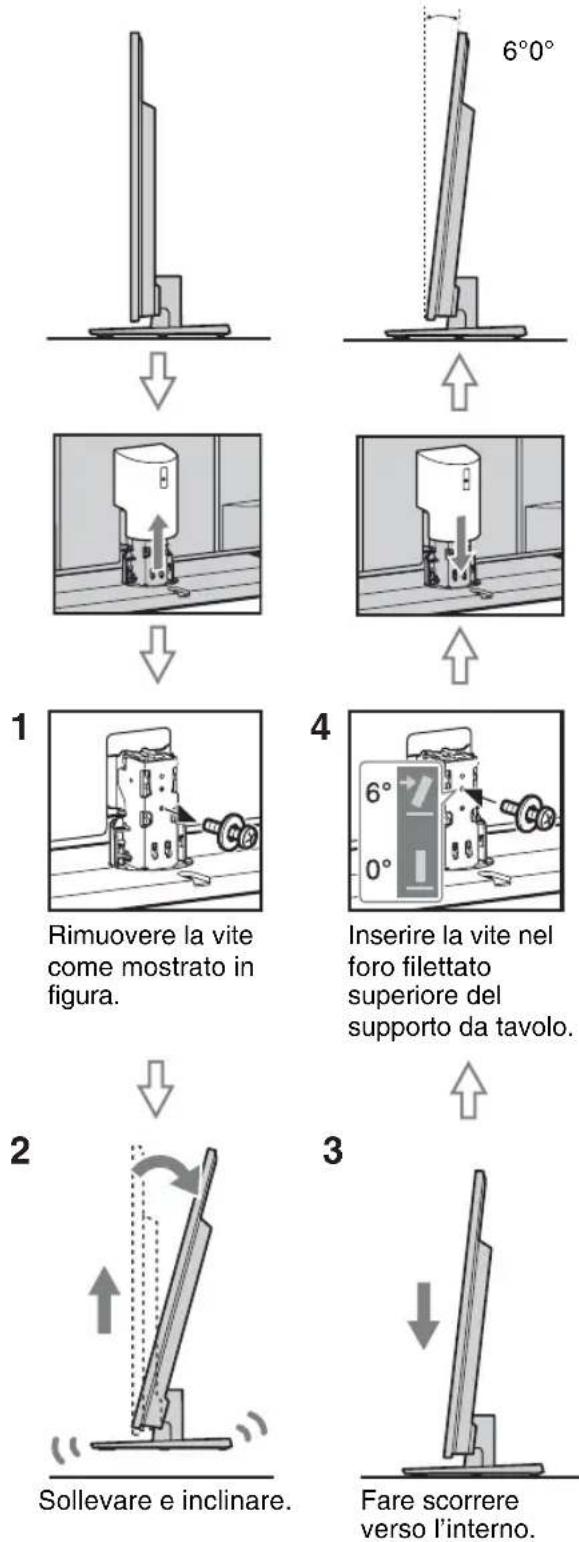

Regolazione dell'angolo di visione del televisore (tranne KDL-60LX90x)

Il televisore può essere orientato entro i limiti di angolazione riportati di seguito.

- Per tornare a 0^ , seguire la procedura descritta sopra in senso inverso.

Collegamento di un'antenna/decoder/ registratore (es. registratore DVD)

Collegamento di un decoder/ registratore (es. registratore DVD) tramite SCART

Decoder/registratore (es. registratore DVD)

- Per questo collegamento si consiglia un cavo SCART universale di tipo ad angolo retto.

Collegamento di un decoder/ registratore (es. registratore DVD) tramite HDMI

Decoder/registratore (es. registratore DVD)

A

- Per KDL-52/40LX90x, dopo aver collegato i cavi, installare il coperchio inferiore e il pannello posteriore del supporto.

Rimozione del coperchio dei terminali

- Dopo aver collegato i cavi, riapplicare il coperchio dei terminali al televisore.

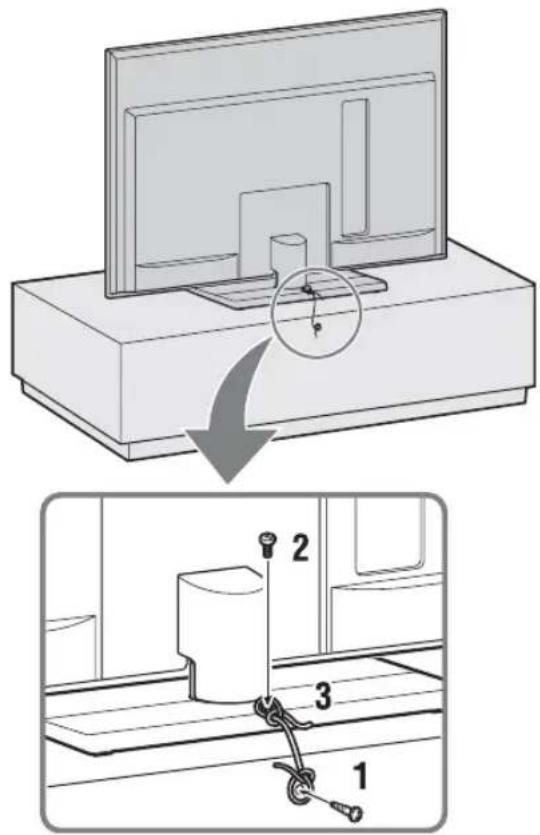

Fissaggio del televisore per impedirne la caduta

1 Installare una vite per legno (4 mm di diametro, non in dotazione) nel supporto del televisore.
2 Inserire una vite per ferro (M4 × 16, non in dotazione) nell'apposito foro del televisore.
3 Legare tra loro la vite da legno e la vite da ferro con una corda robusta (non in dotazione).

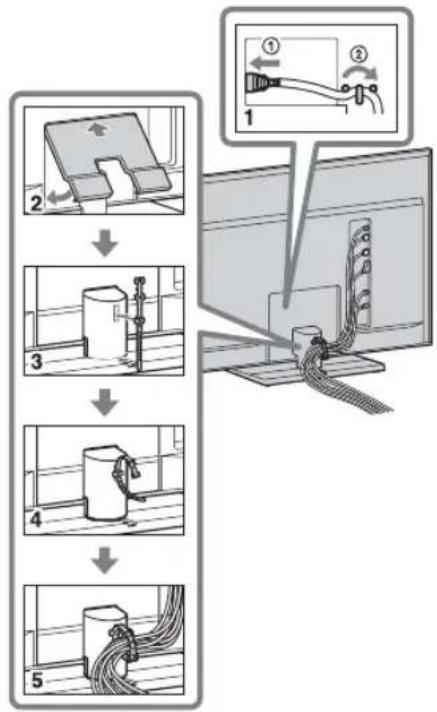

Raggruppamento dei cavi

- Il portacavi è disponibile solo per i modelli KDL-52/40LX90x. Per raggruppare i cavi, attenersi alle operazioni nei punti da 3 a 5.

• Non raggruppare il cavo di alimentazione CA nello stesso fascio degli altri cavi.

Esecuzione dell'impostazione iniziale

1 Collegare il televisore a una presa di corrente CA.
2 Controllare che l'impostazione dell'interruttore ENERGY SAVING SWITCH sia attiva (●).
3 Premere ⏻ sul televisore.

La prima volta che si accende il televisore, sullo schermo compare il menu di impostazione della lingua.

Seguire le istruzioni sullo schermo.

Preselezione Digitale Automatica: se si seleziona “via Cavo”, si consiglia di selezionare “Scansione rapida” per una sintonizzazione rapida. Impostare “Frequenza” e “ID rete” come indicato nelle istruzioni fornite dal fornitore dei servizi via cavo. Se non si trova nessun canale con la “Scansione rapida”, provare a eseguire la “Scansione completa” (potrebbe richiedere del tempo).

[NO TEXT]

- L'opzione "Scansione completa" potrebbe non essere disponibile, a seconda dell'area geografica o del paese in cui ci si trova.

Per ottenere un elenco dei fornitori di servizi via cavo supportati, visitare il sito web per l'assistenza:

Ordinamento Programmi: consente di ordinare i canali analogici memorizzati sul televisore.

1 Premere ⬆/▽ per selezionare il canale che si desidera spostare in una nuova posizione, quindi premere ⊙
2 Premere ⊕/▽ per selezionare la nuova posizione da assegnare al canale, quindi premere ⊕.

A

- La sintonizzazione dei canali può anche essere eseguita manualmente.

Rimozione del supporto da tavolo

E

• Rimuovere il pannello posteriore del supporto e il coperchio inferiore prima di staccare il supporto da tavolo.
• Rimuovere le viti del televisore come indicato dalle frecce
• Non rimuovere il supporto da tavolo per nessuna ragione, salvo che per l'installazione degli accessori sul televisore.

- Assicurarsi che il televisore sia in posizione verticale prima di accenderlo. Per evitare irregolarità nell'uniformità delle immagini, il televisore non deve essere acceso se lo schermo LCD risulta rivolto in basso.

Uso del televisore

Visione dei programmi

- I tasti 5, ▶, PROG + e AUDIO del telecomando sono provvisti di un riferimento tattile (pallino sporgente). Questi pallini sono utili durante l'uso del televisore per individuare i tasti.

1 Accendere il televisore.

① Attivare l'interruttore ENERGY SAVING SWITCH (●).
2 Premere ⏻ sul televisore per accenderlo.

2 Selezionare una modalità.

3 Selezionare un canale TV.

PROG

Uso della guida elettronica ai programmi (EPG)

Premere GUIDE in modalità digitale per visualizzare la guida ai programmi.

Uso delle funzioni del televisore

Pulsante HOME

Premere per visualizzare le varie opzioni di funzionamento e schermate di impostazione.

Premere per visualizzare varie funzioni utili in base al segnale di ingresso o ai contenuti selezionati.

Uso dell'i-Manual

Questo televisore BRAVIA contiene un manuale di istruzioni incorporato, visualizzabile sullo schermo.

Per ulteriori informazioni sulle funzionalità del televisore è possibile accedere all'i-Manual con la semplice pressione di un tasto.

1 Premere i-MANUAL.

2 Premere ⇔/⇒/♠/♣/⊕ per selezionare le voci.

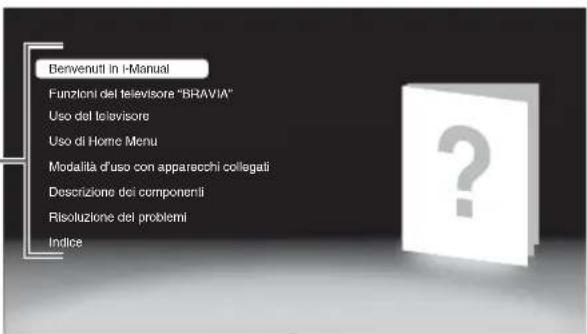

Benvenuti in i-Manual

Funzioni del televisore "BRAVIA"

■Uso del televisore

Contiene informazioni introduttive in merito a varie funzionalità, come la guida EPG, i Preferiti, ecc.

Uso di Home Menu

Consente di personalizzare le impostazioni del televisore, ecc.

Modalità d'uso con apparecchi collegati

Illustra la procedura di connessione dei dispositivi opzionali.

Descrizione dei componenti

Risoluzione dei problemi

Per ricercare le soluzioni ai problemi.

Indice

4

- Le immagini e illustrazioni possono differire da quelle effettivamente visualizzate sullo schermo.

Per utilizzare gli Occhiali 3D

Prima dell'uso: prima di utilizzare il prodotto per la prima volta, rimuovere la pellicola isolante della pila.

Parti e componenti

Occhiali 3D

1 Interruttore scorrevole

Posizionare l'interruttore in modo da garantire il comfort. Posizionare entrambi gli interruttori sui due lati in modo da garantire il comfort. Chiudere leggermente le stanghette verso l'interno per fissare la posizione dell'interruttore.

Consente di aumentare la larghezza degli occhiali

Consente di ridurre la larghezza degli occhiali

2 Coperchio del vano pile

Per sostituire la pila, rimuovere il coperchio.

3 Indicatore LED

Lampeggia una volta ogni 3 secondi: accensione

Lampeggia tre volte ogni 3 secondi: pila scarica. La capacità della pila è quasi esaurita.

Lampeggia tre volte: spegnimento

4 Sensore IR

Consente la ricezione dei segnali dal Trasmettitore Sincronizzato 3D.

Questo componente riceve IR (raggi infrarossi) dal Trasmettitore Sincronizzato 3D.

L'angolo di entrata degli infrarossi varia in base alla distanza e all'ambiente di utilizzo.

- Tenere pulita la superficie del sensore.

5 Tasto di accensione

Accensione: premere una volta

Spegnimento: tenere premuto il tasto di accensione per 2 secondi

* Spegnimento Auto: quando sono trascorsi più di 5 minuti senza segnale IR

6 Cuscinetto per il naso

Regolare il cuscinetto per il naso in modo da garantire il comfort.

7 Montatura

Le stanghette possono essere piegate o regolate per garantire il comfort.

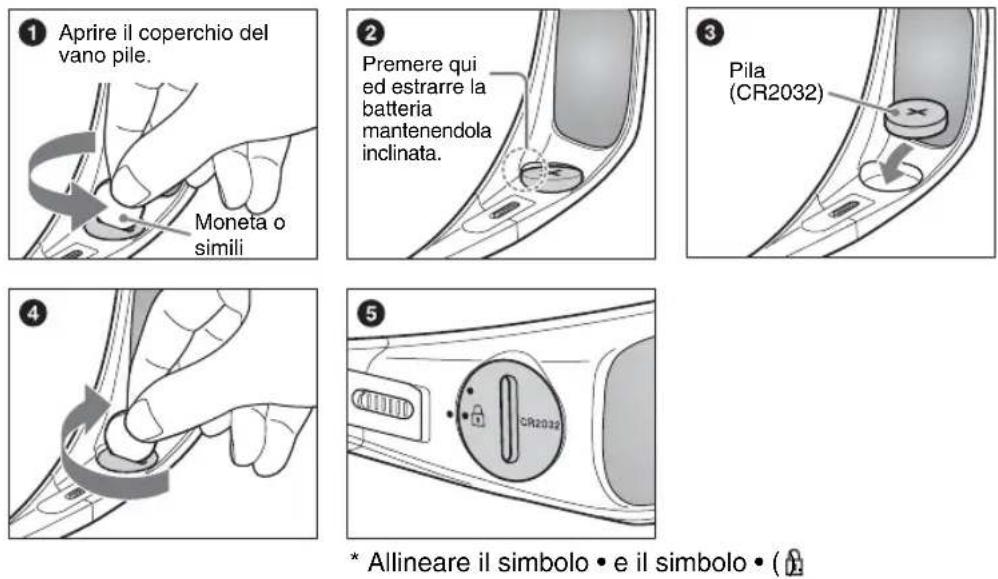

Sostituzione della pila

Se il LED indica che la pila è scarica, procedere alla sostituzione della pila. Utilizzare una pila CR2032.

* Allineare il simbolo • e il simbolo • (

[NO TEXT]

- Quando si apre o si chiude il coperchio del vano pila, assicurarsi che la moneta o simili sia ben inserita nella scanalatura del coperchio del vano.

Precauzioni per l'uso

• Gli Occhiali 3D ricevono raggi infrarossi dal Trasmettitore Sincronizzato 3D. Possono verificarsi malfunzionamenti se:

- Gli Occhiali 3D non sono posizionati frontalmente rispetto al Trasmettitore Sincronizzato 3D - Degli oggetti si interpongono tra gli Occhiali 3D e il Trasmettitore Sincronizzato 3D - Nelle vicinanze sono presenti altri dispositivi di comunicazione a infrarossi

• Posizionarsi davanti al televisore in linea retta indossando gli Occhiali 3D.
  • L'effetto 3D può risultare inadeguato e i colori dello schermo possono essere falsati se ci si trova sdraiati o con la testa inclinata.
• Per la tutela dell'ambiente, smaltire le pile usate secondo le normative e i regolamenti locali.

Precauzioni per la sicurezza

• Il prodotto deve essere utilizzato esclusivamente per la visione di immagini video 3D su un televisore Sony compatibile.
  • Non lasciar cadere né modificare gli Occhiali 3D.
• In caso di rottura degli occhiali, evitare il contatto di occhi e bocca con i frammenti.
• Tenere lontani i bambini durante la sostituzione della pila e durante l'apertura del coperchio del vano pila. Se la pila o il coperchio del vano dovessero essere ingeriti, consultare immediatamente un medico.
• Non smaltire le pile utilizzate per gli Occhiali 3D gettandole tra le fiamme.
• Durante la sostituzione della pila, inserirla rispettando il corretto orientamento delle polarità + e -.
• Usare solo il tipo di pila specificato per questo prodotto: pila al litio/manganese, CR2032.
• Prodotto non destinato all'uso da parte di bambini senza l'appropriata supervisione di un adulto.
• Fare attenzione a non schiacciarsi le dita durante la chiusura delle stanghette degli Occhiali 3D.
• Non utilizzare, conservare o lasciare gli occhiali 3D o la batteria vicino al fuoco o in luoghi con temperature elevate, ad es. alla luce diretta del sole o in auto esposte al sole.

Risoluzione dei problemi

Verificare se l'indicatore ⏻ (standby) lampeggia in rosso.

Se l'indicatore ⏻ (standby) lampeggia

La funzione di autodiagnostica è attivata.

1 Annotare il numero di lampeggi dell'indicatore ⏻ (standby) tra una pausa di tre secondi e l'altra.
Per esempio, può capitare che l'indicatore lampeggi tre volte, quindi ci sia una pausa di tre secondi, seguita da altri tre lampeggi, ecc.

2 Premere ⏻ sul televisore per spegnerlo, scollegare il cavo di alimentazione CA e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell'indicatore (numero di lampeggi).

Se l'indicatore ⏻ (standby) non lampeggia

1 Controllare gli elementi indicati nella tabella sottostante (fare riferimento anche alla sezione “Risoluzione dei problemi” nell’i-Manual).
2 Se il problema persiste, fare riparare il televisore da personale tecnico qualificato.

Condizione Spiegazione/soluzioni

Immagine
Assenza di immagine(schermo scuro) e assenza di audio.	Controllare il collegamento dell’antenna/del cavo.Collegare il televisore alla presa di alimentazione CA e premere ⏻ sul televisore.Se l’indicatore ⏻ (standby) si accende in rosso, premere TV I/➊.
Sullo schermo compaiono puntini neri e/o luminosi.	L’immagine sullo schermo è composta di pixel. Eventuali puntini neri e/o luminosi (pixel) sullo schermo non denotano un malfunzionamento.

Generale

Il televisore non si accende.	• Controllare che l’interruttore ENERGY SAVING SWITCH sia acceso (●).
Il televisore si spegne automaticamente (passa automaticamente alla modalità standby).	• Verificare se sia stato attivato “Timer Spegnimento”, oppure verificare l’impostazione di “Durata” in corrispondenza di “Avvio timer”.• Verificare se sia stato attivato “Standby TV per inattività”.• Verificare se “Sensore di presenza” in “Eco” è attivato.
Il telecomando non funziona.	• Sostituire le batterie.• Il televisore potrebbe trovarsi in modalità SYNC.PremereSYNC MENU, selezionare “Controllo TV” quindi selezionare “Home (menu)” o “Opzioni” per utilizzare il televisore.
La password “Blocco Programmi” è stata dimenticata.	• Inserire 9999 come codice PIN (il codice PIN 9999 è sempre accettato).
I bordi del televisore si scaldano.	• Se il televisore viene utilizzato per un periodo di tempo prolungato, i bordi del televisore si scaldano.Tale calore può essere avvertito toccando i bordi del televisore con le mani.

Caratteristiche tecniche

Sistema
Sistema pannello	Pannello LCD (Display Cristalli Liquidi)
Sistema televisivo	Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, IDigitale: DVB-T2 (solo KDL-60LX903/52LX903/40LX903)DVB-T/DVB-C
Sistema Colore/Video	Analogico: PAL, PAL60 (solo ingresso video), SECAM, NTSC3.58, NTSC4.43 (solo ingresso video)Digitale: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Copertura dei canali	Analogico: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digitale: VHF/UHF
Uscita audio	10 W + 10 W
Jack di entrata/uscita
Cavo dell'antenna	Terminale esterno 75 ohm per VHF/UHF
	Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV.
	Formati supportati: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
	Ingresso audio (connettori fono)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720/24p, 720p, 576p, 576i, 480p, 480iAudio: PCM lineare due canali: 32, 44,1 e 48 kHz, 16, 20 e 24 bit, Dolby DigitalIngresso audio analogico (minijack) (solo HDMI IN2)Ingresso PC
	Ingresso video (connettore fono)
	Connettore ottico digitale (PCM lineare due canali, Dolby Digital)
	Ingresso PC (Mini D-sub 15 pin)Ingresso audio del PC (minijack)
	Porta USB
	Uscita cuffie
	Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale)
	Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di comunicazione non sono garantite con questo televisore.)* Per le connessioni LAN, utilizzare un cavo 10BASE-T/100BASE-TX di Categoria 7 (non in dotazione).

Nome del modello KDL-		60LX90x	52LX90x	40LX90x
Alimentazione e altre informazioni
Requisiti di alimentazione		220 V – 240 V CA, 50 Hz
Dimensioni schermo (diagonale)		Circa 152,5 cm/60 pollici Circa 13	2,2 cm/52 pollici Circa 101,6 cm/40	pollici
Risoluzione schermo		1.920 punti (orizzontale) × 1.080 linee (verticale)
Potenza assorbita	in modalità “Casa”/ “Standard”	156 W 128 W 100 W
	in modalità “Negozio”/ “Brillante”	228 W 185 W 145 W
Potenza assorbita in modalità standby*1		0,2 W (25 W con “Avvio rapido” impostato su “Si”)	0,2 W (20 W con “Avvio rapido” impostato su “Si”)
Consumo energetico medio annuo*2		228 kWh 187 kWh 146 kWh
Dimensioni (appressimative) (1 × a × p)
con supporto da tavolo		144,0 × 93,8 × 38,0 cm 126,1 × 83,8 × 40,0 cm 99,4 × 68,6 × 29,0 cm
senza supporto da tavolo		144,0 × 90,6 × 6,4 cm 126,1 × 80,4 × 6,4 cm 99,4 × 65,2 × 6,4 cm
Peso (appressimativo)
con supporto da tavolo		49,8 kg 36,2 kg 23,7 kg
senza supporto da tavolo		42,8 kg 30,2 kg 20,3 kg
Accessori in dotazione		Vedere “Verifica degli accessori forniti” (pagina 3).

Nome del modello KDL- 60LX90x 52LX90x 40LX90x
Accessori opzionali	Staffa di montaggio a parete: SU-WL500 (KDL-60LX90x)SU-WL700 (KDL-52/40LX90x)Staffa di sospensione a parete: SU-WH500Occhiali 3D: TDG-BR100TDG-BR50

*1 Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del televisore.

*2 4 ore al giorno e 365 giorni all'anno

[NO TEXT]

• Per ridurre il consumo energetico

• quando si riduce l'impostazione della retroilluminazione (la luminosità dello schermo), si riduce anche il consumo energetico.
  – le impostazioni “Eco” (ad es. “Risparmio Energia”, “Standby TV per inattività”) consentono di ridurre il consumo energetico e di risparmiare denaro sulle bollette elettriche.
• spegnendo il televisore mediante l'interruttore ENERGY SAVING SWITCH (solo per alcuni modelli), il consumo energetico è pressoché pari a zero.

Design e specifiche sono soggetti a modifiche senza preavviso.

Occhiali 3D TDG-BR100
Peso	77 g (pila inclusa)
Tipo di pila	CR2032/3 V
Durata della batteria	Fino a 100 ore di durataLa durata della batteria varia a seconda del tipo di uso, delle condizioni ambientali (temperatura) e dei marchi.
Dimensioni approssimative (1 × a × p):	179 × 40 × 183 mm

Installazione degli accessori (Staffa di montaggio a parete)

Per i clienti:

Per ragioni di protezione e sicurezza del prodotto, Sony consiglia fortemente che l'installazione del televisore venga eseguita da rivenditori Sony o da installatori autorizzati. Non tentare di installare il televisore da soli.

Per i rivenditori e gli installatori Sony:

Prestare la massima attenzione alla sicurezza durante l'installazione, la manutenzione periodica e l'analisi di questo prodotto.

Il televisore può essere installato utilizzando la staffa di montaggio a parete SU-WL500 (solo KDL-60LX90x) o SU-WL700 (tranne KDL-60LX90x) (in vendita separatamente).

• Per eseguire correttamente l'installazione, consultare le istruzioni fornite insieme alla staffa di montaggio a parete.
• Vedere “Rimozione del supporto da tavolo” (pagina 8).

Per l'installazione di questo prodotto è richiesta una certa capacità, specialmente per determinare la resistenza della parete per sopportare il peso del televisore. Assicurarsi di affidare il fissaggio di questo prodotto alla parete a rivenditori Sony o installatori autorizzati e di prestare adeguata attenzione alla sicurezza durante l'installazione. Sony non può essere ritenuta responsabile per eventuali danni o lesioni causati da un uso errato o un'installazione non appropriata.

[NO TEXT]

• Per il montaggio del televisore a parete, rimuovere le quattro viti dal retro del televisore. (Sono fissate nei fori delle viti per il montaggio a parete.) Conservare le viti rimosse in un luogo sicuro, lontano dalla portata dei bambini.
• Fissare il gancio di montaggio utilizzando i quattro distanziali in dotazione e quattro viti M6 × 20.
• Collocare il televisore sul supporto da tavolo durante il fissaggio del gancio di montaggio.
• Rimuovere il coperchio inferiore e il coperchio dei terminali prima di rimuovere il supporto da tavolo. Vedere il punto 4 (pagina 19) per i dettagli.
• Durante la successiva reinstallazione del supporto da tavolo, accertarsi di fissare le quattro viti (precedentemente rimosse) ai fori originali sulla parte posteriore del televisore.

Tabella delle dimensioni di installazione del televisore

Punto centrale dello schermo

Unità di misura: cm

Nome del modello KDL-	Dimensioni del display		Dimensione centrale dello schermo	Lunghezza per ciascun angolo di montaggio
				Angolo (0°)		Angolo (20°)
	A	B	C		D	E	F	G
60LX90x	144,0 90,6	3,1 50,3 12,1	38,6 85,0 52,1

Le cifre nella suddetta tabella possono variare leggermente a seconda dell'installazione.

ATTENZIONE

La parete su cui il televisore sarà installato deve essere in grado di supportare un peso di almeno quattro volte quello del televisore. Per informazioni sul peso del televisore, consultare la sezione “Caratteristiche tecniche” (pagina 14).

Diagramma e tabella della posizione di viti e ganci

Nome del modello Posizione delle viti Posizione dei ganci
KDL-60LX90x e, j a

Posizione delle viti

Per l'installazione del gancio di montaggio sul televisore.

Per l'installazione del televisore sulla staffa base.

* Le posizioni dei ganci "b" e "c" non sono utilizzabili per i modelli.

Installazione a parete

Precauzioni

Assicurarsi di installare saldamente la staffa di montaggio sulla parete seguendo le relative istruzioni e il manuale fornito con la staffa di montaggio a parete. I numeri fra parentesi indicano i passaggi dell'installazione descritti nel manuale di istruzioni fornito con la staffa di montaggio a parete.

1 Controllare i componenti in dotazione con la staffa di montaggio a parete. (1)

Fare riferimento al manuale di istruzioni fornito con la staffa di montaggio a parete.

2 Individuare il luogo di installazione. (2-1)

Fare riferimento alla seguente “Tabella delle dimensioni di installazione del televisore”. Assicurarsi che la distanza tra il televisore, il soffitto e le parti sporgenti della parete corrisponda a quanto indicato.

3 Installare la staffa base sulla parete. (da 2-2 a 3)

Decidere le posizioni delle viti sulla parete e installare la staffa base. Per ulteriori informazioni, fare riferimento al manuale di istruzioni fornito con la staffa di montaggio a parete.

4 Se necessario, rimuovere il supporto da tavolo dal televisore. (4-1)

- Rimuovere il coperchio inferiore e il coperchio dei terminali prima di rimuovere il supporto da tavolo.

- Consultare “Rimozione del supporto da tavolo” (pagina 8) per ulteriori informazioni.

5 Collegare il cavo di alimentazione CA in dotazione. (5-1)

• Non applicare il coperchio inferiore e il coperchio dei terminali.

6 Posizionare i distanziali.

①Rimuovere le quattro viti e accertarsi di riporle in un luogo sicuro, lontano dalla portata dei bambini.

②Posizionare i quattro distanziali (in dotazione).

[NO TEXT]

- Durante la successiva reinstallazione del supporto da tavolo, accertarsi di fissare le quattro viti (precedentemente rimosse) ai fori originali sulla parte posteriore del televisore.

7 Agganciare la staffa di montaggio e la staffa di blocco. (da 4-3 a 4-7)

Fare riferimento al manuale di istruzioni fornito con la staffa di montaggio a parete.

8 Preparare il modello in carta. (5-2)

1. Fare riferimento alla seguente “Tabella delle dimensioni di installazione del televisore” e segnare il contorno del televisore sul modello.
2. Fissare il modello alla parete seguendo le istruzioni nel manuale fornito con la staffa di montaggio a parete.

Seguire il manuale di istruzioni fornito con la staffa di montaggio a parete per completare l'installazione. (da 5-3 a 6)

Tabella delle dimensioni di installazione del televisore

Punto centrale dello schermo

Unità di misura: cm

Nome del modello KDL-	Dimensioni del display		Dimensione centrale dello schermo	Lunghezza per ciascun angolo di montaggio
				Angolo (0°)		Angolo (20°)
	A	B	C		D	E	F	G
52LX90x	126,1 80,4	1,3 43,4 7,5	39,0 75,3 49,5
40LX90x	99,4 65,2	8,9 43,4 7,5	33,8 61,0 49,5

H

Le cifre nella suddetta tabella possono variare leggermente a seconda dell'installazione.

ATTENZIONE

La parete su cui il televisore sarà installato deve essere in grado di supportare un peso di almeno quattro volte quello del televisore. Per informazioni sul peso del televisore, consultare la sezione “Caratteristiche tecniche” (pagina 14).

Informazioni di sicurezza

Installazione/ Impostazione

Installare e utilizzare il televisore attenendosi alle istruzioni fornite di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni c/o lesioni.

Installazione

• Il televisore deve essere installato in prossimità di una presa di rete facilmente accessibile.
• Collocare il televisore su una superficie piana e stabile.
• Per l'installazione a parete rivolgersi esclusivamente a personale qualificato.
• Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi:

- Staffa di montaggio a parete SU-WL500 (KDL-60LX90x) SU-WL700 (KDL-52/40LX90x)

- Staffa di sospensione a parete SU-WH500

- Per fissare i ganci di montaggio al televisore, utilizzare le viti fornite in dotazione con la staffa per l'installazione a parete. La lunghezza delle viti in dotazione è compresa tra 8 mm e 12 mm, misurata dalla superficie di fissaggio del gancio di montaggio. Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. L'uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocarne la caduta, ecc.

8 mm - 12 mm

Vite (in dotazione con la staffa per il montaggio a parete)

Gancio di montaggio Fissaggio del gancio sul retro del televisore

Trasporto

• Prima di trasportare il televisore, scollegare tutti i cavi.
  • Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.
• Se il televisore viene trasportato a mano, sollevarlo come illustrato a destra. Non praticare pressione sul pannello LCD e sulla cornice into
• Durante il sollevamento o lo spostamento del televisore, sorreggerlo saldamente dal fondo.
• Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.
• Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

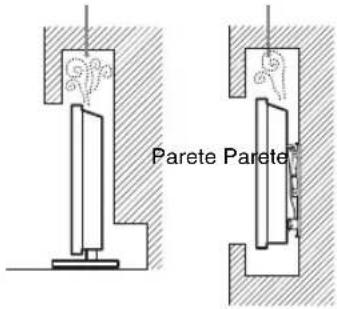

Ventilazione

• Non coprire i fori di ventilazione o inserire oggetti nel mobile.
- Lasciare un po' di spazio intorno al televisore.
- Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.

Installato a parete

Installato sul supporto

Spazio minimo indispensabile attorno al televisore.

- Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:

• Non posare il televisore piatto, né installarlo in posizione capovolta, girato all'indietro o lateralmente.
• Non posizionare il televisore su uno scaffale o dentro un armadio.
• Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili.

- Non installare il televisore nel modo indicato di seguito.

Circolazione dell'aria bloccata.

Cavo di alimentazione

Maneggiare il cavo e la presa di rete nel modo indicato di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni:

• Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche.
• Inserire completamente la spina nella presa di rete.
• Utilizzare il televisore esclusivamente con alimentazione da 220–240 V CA.
• Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi.
• Disinserire il cavo di alimentazione dalla presa di rete prima di effettuare operazioni sul televisore o di spostarlo.
• Tenere il cavo di alimentazione lontano da fonti di calore.
• Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarsi e provocare un incendio.

Note

• Non utilizzare il cavo di alimentazione fornito su altri apparecchi.
• Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi.
• Non modificare il cavo di alimentazione.
- Non collocare oggetti pesanti sul cavo di alimentazione.
- Non tirare il cavo di alimentazione per disinserirlo.
• Non collegare un numero eccessivo di apparecchiature alla medesima presa di rete.
• Non utilizzare una presa di rete inadeguata alla spina in uso.

Uso proibito

Non installare/utilizzare il televisore in luoghi, ambienti o situazioni come quelle elencate di seguito: il televisore potrebbe presentare un malfunzionamento e provocare incendi, scosse elettriche, danni e/o lesioni.

Luogo:

All'aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all'interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all'acqua, pioggia, umidità o fumo.

Ambiente:

Luoghi caldi, umidi o eccessivamente polverosi; esposti all'ingresso di insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il televisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi.

Situazione:

Non utilizzare con le mani bagnate, senza il mobile o con accessori diversi da quelli raccomandati dal fabbricante. Durante i temporali scollegare il televisore dalla presa di rete e dall'antenna.

Rottura di componenti:

• Non tirare oggetti contro il televisore. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
• Se la superficie del televisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche.

Periodi di inutilizzo

• Qualora si preveda di non utilizzare il televisore per numerosi giorni, esso dovrà essere scollegato dalla presa di rete per motivi ambientali e di sicurezza.
• Anche se spento, il televisore non è scollegato dalla rete elettrica; per scollegare completamente il televisore, estrarre la spina dalla presa di rete.
• Alcuni televisori potrebbero comunque disporre di funzioni che per operare correttamente richiedono di lasciare il televisore in standby.

Bambini

• Impedire ai bambini di salire sul televisore.
• Tenere gli accessori di piccole dimensioni lontano dalla portata dei bambini, affinchè non vengano accidentalmente ingeriti.

Qualora si verifichino i seguenti problemi...

Spegnere il televisore e disinserire immediatamente il cavo di alimentazione qualora si verifichino i seguenti problemi. Rivolgersi al proprio rivenditore o a Sony per fare controllare il televisore da personale opportunamente qualificato.

Quando:

• Il cavo di alimentazione è danneggiato.
• La presa di rete è inadeguata alla spina in uso.
  – Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato.
• All'interno del televisore sono penetrate sostanze liquide o oggetti solidi.

Avvertimento

Per evitare il rischio di incendi, tenere sempre candele o altre fiamme libere lontano da questo prodotto.

Precauzioni

Visione del televisore

• La visione di immagini video 3D o l'utilizzo di videogiochi stereoscopici in 3D può causare disturbi (sforzo visivo eccessivo, affaticamento, nausea) in alcune persone. Sony consiglia a tutti gli utilizzatori di effettuare pause regolari durante la visione di immagini 3D o durante l'utilizzo di videogiochi stereoscopici in 3D. La durata e la frequenza delle pause necessarie variano da una persona all'altra. Le scelte ottimali devono essere prese in autonomia. Se si avverte un qualsiasi disturbo, la visione di immagini 3D o l'utilizzo di videogiochi stereoscopici in 3D vanno interrotti fino alla scomparsa del disturbo; se lo si ritiene opportuno, consultare un medico. Consultare inoltre (i) il manuale di istruzioni di qualsiasi altro dispositivo o supporto utilizzato insicme al televisore c (ii) il nostro sito Web (http://www.sony-europe.com/myproduct) per le ultime informazioni. La visione da parte dei bambini piccoli (in particolare, quelli sotto i sei anni di età) è ancora in fase di studio. Consultare un medico (un pediatra o un oculista) prima di consentire ai bambini piccoli la visione di immagini video 3D o l'utilizzo di videogiochi stereoscopici in 3D. Gli adulti sono tenuti a verificare che i bambini piccoli seguano le indicazioni riportate sopra.
• Durante l'uso della funzione 3D simulato, tenere presente che l'immagine visualizzata viene modificata rispetto all'originale a causa della conversione operata da questo televisore.
• Si consiglia la visione del televisore in condizioni di luce adatta, in quanto condizioni di luce scarsa o periodi prolungati danneggiano la vista.
• Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.

Schermo LCD

• Per quanto lo schermo LCD sia realizzato con tecnologia ad alta precisione e disponga del 99,99% od oltre di pixel effettivi, potranno comparire ripetutamente punti neri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.
• Non spingere o graffiare il filtro anteriore e non posizionare oggetti sopra al televisore. L'immagine potrà risultare non uniforme o lo schermo LCD danneggiato.
• Se il televisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento, bensì di un fenomeno che scompare con l'aumento della temperatura.
• Se vengono visualizzati in modo continuo fermi immagine, è possibile che si presenti un'immagine residua. Tale immagine scompare dopo alcuni istanti.
• Durante l'uso del televisore, lo schermo e il rivestimento si scaldano. Non si tratta di un problema di funzionamento.
• Lo schermo LCD contiene piccole quantità di cristalli liquidi. I tubi fluorescenti utilizzati in questo televisore, contengono mercurio. Per lo smaltimento attenersi ai regolamenti e alle normative locali.

Cura e pulizia della superficie dello schermo e del rivestimento

Verificare di avere disinserito il cavo di alimentazione collegato al televisore dalla presa di rete prima di procedere alla pulizia.

Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni.

• Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.

- Non spruzzare acqua o detergente direttamente sul televisore. Potrebbe gocciolare verso la parte inferiore dello schermo o altre parti esterne causando danni al funzionamento.

- Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluenti o insetticidi. L'uso di tali materiali o il contatto prolungato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del televisore.

- Si consiglia di passare di tanto in tanto l'aspirapolvere sulle aperture di ventilazione per garantire una ventilazione adeguata.

- Per regolare l'angolazione del televisore, spostarlo lentamente in modo da evitare che muovendolo scivoli dalla base.

Apparecchiature opzionali

- Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal televisore. In caso contrario, si potranno verificare distorsione dell'immagine c/o disturbi dell'audio.

- Il presente apparecchio è stato testato ed è risultato conforme ai limiti imposti dalla Direttiva EMC utilizzando un cavo del segnale di collegamento di lunghezza inferiore a 3 metri.

Batterie

• Inserire le batterie rispettando la corretta polarità.
• Non utilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.
• Nel rispetto dell'ambiente, depositare le batterie scariche negli appositi contenitori adibiti alla raccolta differenziata. Alcune regioni potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
• Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
• Non posizionare il telecomando in prossimità di fonti di calore, né in luoghi direttamente esposti alla luce solare o in stanze umide.

Funzione Wireless dell'unità

• Non utilizzare l'unità in prossimità di apparecchiature medicali (pacemaker e simili), in quanto potrebbe provocare anomalie di funzionamento a tali dispositivi.
• Anche se questa unità trasmette/riceve segnali codificati, fare attenzione alle intercettazioni non autorizzate. Si declina ogni responsabilità per gli eventuali inconvenienti che dovessero verificarsi.

Smaltimento del televisore

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi

dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato a un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Accertandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclo dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclo di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato. Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi Europei con sistema di raccolta differenziata).

Pb

Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri

paesi Europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile esauste presso i punti di raccolta indicati per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

DICHIARAZIONE DI CONFORMITA' IN BASE ALL'ARTICOLO 2 PARAGRAFO B DEL D.M. 26.03.1992

Si dichiara che questi modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell'articolo 1 dello stesso D.M.

DICHIARAZIONE DI CONFORMITÀ

Si dichiara che gli apparecchi sono stati fabbricati in conformità all'Art. 2 Comma 1 del D.M. 28.08.1995 n.548. Le prescrizioni alle frequenze sono quelle indicate nel paragrafo 3 dell'allegato A. al D.M. 25.06.85 e nel paragrafo 3 dell'allegato 1 al D.M. 27.08.87 e precisamente:

BANDE DI FREQUENZA

1. Bande di frequenza:

Low VHF E2 - C Freq. da 48,25 a 82,25 MHz Compreso Canale C

S01 - S2 Freq. da 69,25 a 112,25 MHz

S3 - S10 Freq. da 119,25 a 168,25 MHz

High VHF E5 - E12 Freq. da 175,25 a 224,25 MHz

S11 - S20 Freq. da 231,25 a 294,25 MHz

Hyperband S21 - S36 Freq. da 303,25 a 423,25 MHz

S37 - S41 Freq. da 431,25 a 463,25 MHz

UHF E21- E69 Freq. da 471,25 a 855,25 MHz

1. Per quanto attiene le frequenze intermedie, i valori di riferimento sono:

Multi - Standard FI-Video: 7,3 MHz

FI-Audio I: 1,8 MHz

FI-Audio II: 1,56 MHz

1. Oscillatore locale: Frequenza oscillatore locale superiore a quella del segnale.

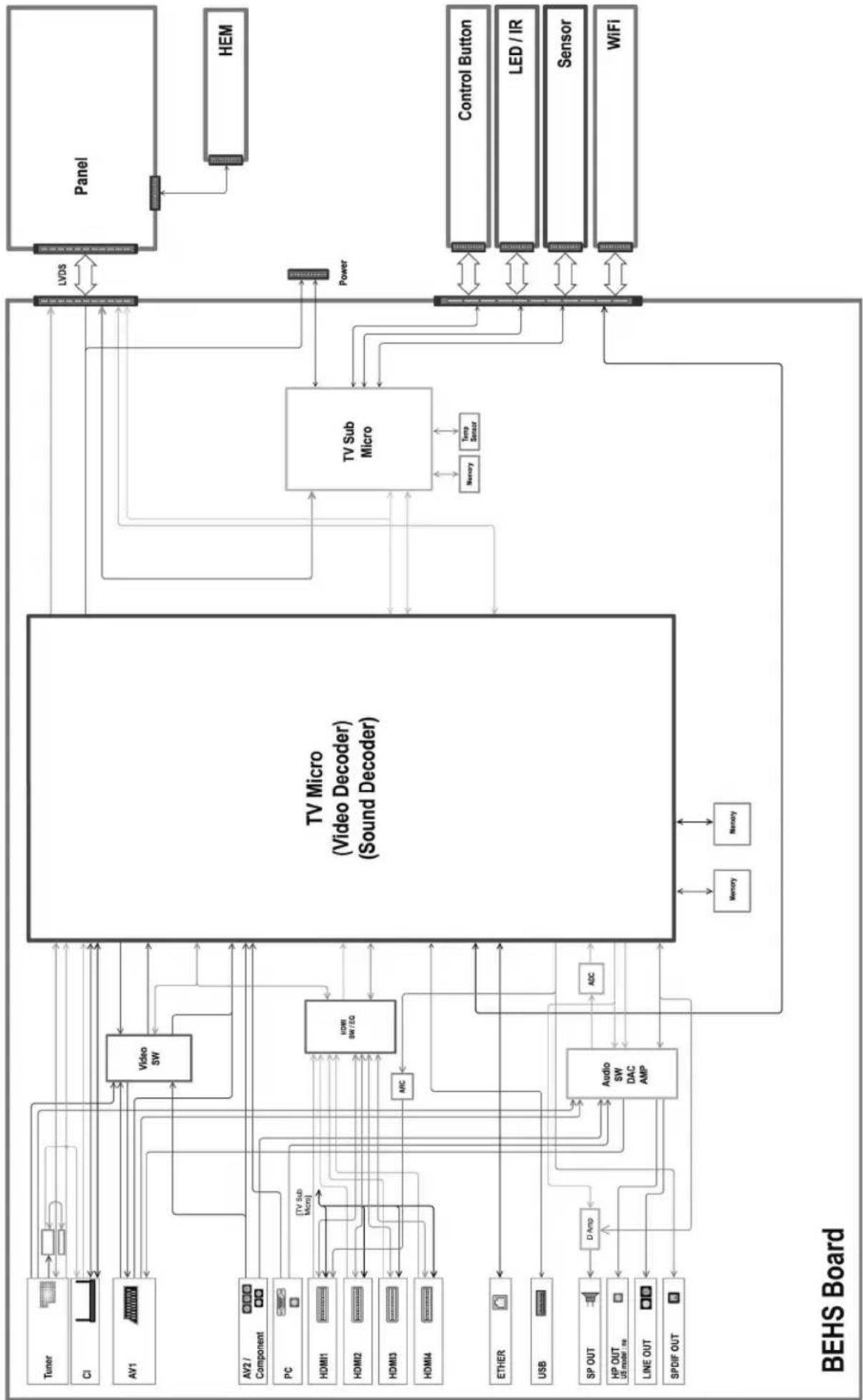

Diagrammi a blocchi

– Duvara Asma Mesneti: SU-WH500

Instalare/Configurare

Per informazioni utili sui prodotti Sony
