Тип продукт	LED LCD телевизор
Марка	Sony
Модел	Bravia KDL-40LX903
Размер на екрана	40 инча (101 см)
Резолюция	Full HD 1920 x 1080
Технология на дисплея	LED Edge
Честота на опресняване	200 Hz (Motionflow)
Размери със стойка (Ш x В x Д)	992 x 636 x 250 мм
Тегло със стойка	18,5 кг
Захранване	220-240 V AC, 50/60 Hz
Консумация на електроенергия (макс.)	170 W
Консумация в готовност	По-малко от 0,5 W
Основни функции	Full HD, Motionflow 200 Hz, BRAVIA Engine 2, Сензор за околна светлина
Свързаност	4 HDMI входа, 2 USB, 1 компонентен, 1 композитен, Ethernet, вграден WiFi
Поддръжка и почистване	Почиствайте с мека суха кърпа. Избягвайте разтворители и спрейове.
Предпазни мерки	Да не се излага на влага, да не се запушват вентилационните отвори, използвайте стабилна стойка.
Резервни части и ремонтопригодност	Налични чрез сервиза на Sony. Индексът за ремонтопригодност не е съобщен.
Обща информация	Ръководство за употреба може да се изтегли в PDF формат от notice-facile.com.

Често задавани въпроси - Bravia KDL-40LX903 SONY

Каква е резолюцията на Sony Bravia KDL-40LX903 ?

Този телевизор предлага резолюция Full HD 1920x1080.

Телевизорът разполага ли с функция Smart TV ?

Да, той включва BRAVIA Internet TV с достъп до приложения и онлайн услуги.

Как да почистя екрана на KDL-40LX903 ?

Използвайте мека и суха кърпа. Никога не използвайте химикали или вода директно върху екрана.

Какви аудио формати се поддържат от високоговорителите ?

Телевизорът поддържа аудио формати стерео и Dolby Digital.

Телевизорът съвместим ли е със стенен монтаж ?

Да, съвместим е със стенен монтаж VESA 300x300 mm (винтовете не са включени).

Каква е звуковата мощност ?

Аудио системата осигурява 20 W (2x10 W) с технология S-Force Front Surround.

Как да възстановя заводските настройки ?

Отидете в меню Настройки > Възстановяване > Възстановяване на всичко. Потвърдете с ПИН код (0000 по подразбиране).

Може ли KDL-40LX903 да показва 3D съдържание ?

Не, този модел не поддържа 3D. Това е 2D Full HD телевизор.

Колко HDMI входа има този телевизор ?

Той е оборудван с 4 HDMI входа (един от които е съвместим с ARC).

Откъде мога да изтегля ръководството за употреба ?

Ръководството е достъпно безплатно в PDF на notice-facile.com в раздела Sony Bravia KDL-40LX903.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Bravia KDL-40LX903 SONY

Благодарим ви за покупката на този продукт на Sony. Преди да започнете работа с телевизора, прочетете ръководството изцяло и го запазсте за бъдепци справки.

Производителят на този продукт е Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Упълномощеният представител за EMC (електромагнитна съвместимост) и техническа безопасност на продукта е Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. За въпроси, свързани със сервиса и гаранцията, моля обърнести се към адресите в съответните сервисни или гаранционни документи.

• Всяка функция, свързана с цифровата телевизия (DVB) работи само в държавите и областите, в които се предлагат DVB-T (MPEG-2 и H.264/MPEG-4 AVC) цифрови наземпи сигнали, или там, където има достъп до съвместима с DVB-C (MPEG-2 и H.264/MPEG-4 AVC) кабелна услуга. Проверете при вашия местен доставчик дали там, където живесте, можете да приемате DVB-T сигнал или попитайте вашия доставчик на кабелна телевизия дали тяхната DVB-C кабелна услуга е подходяща за съвместна работа с този телевизор.
• Възможно е вашият кабелен доставчик да ви поиска такса за своите услуги или да поиска да се наложи да се съгласите с правилата и условията, който той налага.
• Въпреки че този телевизор отговаря на DVB-T и DVB-C спецификациите, съвместимостта му с бъдещи DVB-T цифрови наземни и DVB-C цифрови кабелни излъчвания не е гарантирана.
• Възможно с определени цифрови функции на телевизора да не работят в някои държави/региони и DVB-C кабелната услуга може да не работи правилно с някои доставчици.

За списък на съвместимите доставчици на кабелна телевизия, вижте интернет страницата за поддръжка:

• Инструкции за “Инсталиране на стенната конзола” са включени в ръководството на този телевизор.
• Илюстрациите, използвани в това ръководство, могат да се различават според модела на вашия телевизор.
• Знакът "х" в името на модела съответства на число, отнасящо се до дизайна и цвета на телевизора.

Информация за

търговски марки

DV3 e регистрирана търговска марка на DVB Project.

HDMI и логото HDMI, както и High-Definition Multimedia Interface са търговски марки или запазени търговски марки на HDMI Licensing LLC в САЩ и други държави. DLNA®, логото на DLNA и DLNA CERTIFIED® са търговски марки, марки за услуги или сертифицирани марки на Digital Living Network Alliance.

DivX® с технология за компресиране на видео файлове, разработена от DivX, Inc.

DivX, DivX Certified, и свързаните логота са търговски марки на DivX, Inc. и се използват с лиценз.

OTHOCHO DIVX VIDEO: DivX® e цифров видео формат, създален от DivX, Inc. Това е официално DivX сертифицирано устройство, косто възпроизвежда DivX видео. Посетете www.divx.com за повече информация и софтуерни инструменти за конвертиране на вашите файлове в DivX видео.

OTHOCHO DIVX VIDEO-ON-DEMAND:

Това DivX Certified® устройство трябва да бъде регистрирано, за да може да възпроизвежда DivX Video-on-Demand (VOD) съдържание. За да генерирате регистрационен код, намерете точка DivX VOD в меното за настройка на устройството. Отщете на vod.divx.com с този код, за да завършите процеса на регистрация и да научите повече относно DivX VOD.

Произведен по лиценз на Dolby Laboratories. Dolby и символът с двойно D са запазени марки на Dolby Laboratories.

"BRAVIA" и ВСА АВРІВСКА марка на Sony Corporation.

“ХМВ™” и “XrossMediaBar” са търговски марки на Sony Corporation и Sony Computer Entertainment Inc. Логото “FACE DETECTION” е търговска марка на Sony Corporation. Java и всички базирани на Java търговски марки и знаци са търговски марки или регистрирани търговски марки на Oracle и/или негови дъщерни фирми. Други имена могат да бъдат търговски марки на съответните собственици.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

POWERED

Забележка за безжичен сигнал

1. Sony декларира, че настоящият продукт е в съответствие с основните препоръки и други съответни разпоредби на Директива 1999/5/ЕО.

За да получите декларация за съответствие (DoC) за Директива R&TTE, посетете следния URL адрес. http://www.compliance.sony.de/

1. Забележка за потребители: следната информация се отнася само за оборудване, продавано в страни, където се прилагат директивите на ЕС.

Безжичната телевизионна система може да се използва в следните държави:

Австрия, Белгия, България, Кипър, Чешка република, Дания, Естония, Финландия, Франция, Германия, Гърция, Унгария, Исландия, Ирландия, Италия, Латвия, Лихтенщайн, Литва, Люксембург, Малта, Холандия, Норвегия, Полша, Португалия, Словакия, Румъния, Словения, Испания, Швеция, Швейцария, Турция и Великобритания.

Това оборудване може да се използва в други несвропейски страни.

Безжична

телевизионна система - Правна информация

За клиенти в Италия

☐ по отношение на частна употреба според Законодателен декрет от 1.8.2003, No. 259 ("Код за електронни комуникации"). По-конкретно, член 104 указва кога се изисква предварително придобиване на общо разрешение, а член 105 указва кога с разрешена свободна употреба;
☐ по отношение на доставката на публичен RLAN достъп до телекомуникационните мрежи и услуги (нащр. безжична телевизионна система), чрез Мипистерски декрет, изменение 28.5.2003 и член 25 (общо позволение за електронни комуникационни мрежи и услуги) на Код за електронни комуникации
☐ по отношение на частна употреба според Министерски декрет от 12.07.2007

Използването на това радио оборудване не е позволено в географска област в радиус от 20 km от центъра на Ny-Ålesund, Svalbard.

За клиенти в Кипър

Крайният потребител трябва да регистрира RLAN (или WAS, или WiFi) устройствата в Службата по електронни комуникации (Р.І. 365/2008 и Р.І. 267/2007). Р.І. 365/2008 е Заповед за радиокомуникации (Категории станции, обект на общо позволение и регистрация) от 2008.

P.I. 267/2007 e Общо позволение за използване на радиочестоти от локални радио мрежи и системи за безжичен достъщ, включително локални радио мрежи (WAS/RLAN)

За клиенти във Франция

WLAN (WiFi) свойствата на този цифров цветен телевизор с течнокристален екран трябва да се използват единствено във вътрешността на сгради. Всяко използване на WLAN (WiFi) свойствата на този цифров цветен телевизор с течнокристален екран извън стради е забранено на френска територия. Моля, уверете се, че WLAN (WiFi) свойството на този цифров цветен телевизор с течнокристален екран е забранено, преди да го използвате извън страда. (ART ^TM Решение 2002-1009, изменело от ART Решение 03-908, свързано с ограничение при използването на радио честоти.)

Място на

идентификационния етикет

Етикетите за № на модела и стойността на захранванщото напрежение (в съответствие с приложимия стандарт за безопасност) се намират на гърба на телевизора. Те могат да се видят като се отвори долният кацак.

Съдържание

Проверка на аксесоари....3

Поставяне на батерии в устройството за дистанционно управление....3

Монтаж

Закрепване на поставката за маса ....4

Свързване на антена/цифров приемник/видеорекордер (напр. DVD рекордер)......5

Предпазване на телевизора от падане....6

Събиране на кабелите ....7

Извършване на първоначалната настройка ....7

Сваляне на поставката за маса на телевизора 8

Гледане на телевизия

За да използвате функциите на телевизора....9

За да използвате i-Manual ....10

За да използвате 3D очила ....11

Допълнителна информация

Отстраняване на неизправности 13

Спецификации ....15

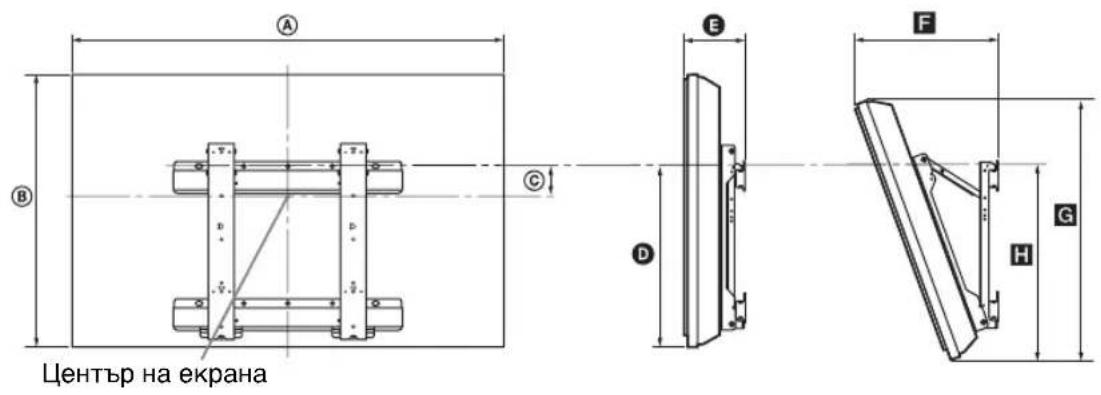

Инсталиране на аксесоарите (конзола за монтиране на стена) 17

Информация за безопасност 23

Предпазни мерки....24

- Инструкциите за експлоатация са вградени във вашия BRAVIA TV. За експлоатация, вижте “За да използвате i-Manual” (стр. 10).

- Преди да работите с телевизора, прочетете “Информация за безопасност” (стр. 23). Запазете товаръководство за бъдеща справка.

Проверка на аксесоари

Захранващ кабел (1)

Носач на кабела (1) (без KDL-60LX90x)

Винтове за закрепване на поставката за маса (M5 × 16) (4) (бс3 KDL-60LX90x)

Винтове за сглобяване на поставката за маса (M5 × 16) (4) (само KDL-40LX90x)

Черна рамка (4) (само KDL-52/40LX90x)

Сребриста рамка (4) (само KDL-60LX90x)

Винтове (M6 × 20) (4) (само KDL-60LX90x)

Заден капак на поставката (1)* ² Долен капак (1)* ³

*1 За KDL-40LX90x, монтирайте поставката за маса с предоставените винтове за сглобяване. Вижте доставената брошура на поставката за маса, за да монтирате поставката.

*2 За KDL-60LX90x, задният капак на поставката е фабрично закрепен към поставката за маса.

*3 За KDL-60LX90x, долният капак е фабрично закрепен към телевизора.

Поставяне на батерии в устройството за дистанционно управление

① Отстранете защитното фолио.

②Натиснете и плъзнете капака нагоре.

Закрепване на поставката за маса

42

•Уверете се, че пред телевизора няма предмети.

Инфрачервен датчик

• Не излагайте интелигентния датчик за присъствие на пряка слънчева светлина или друга силна светлина, за да не се повреди.
  •За най-добро качество на картината, не излагайте екрана на директно осветяване или слънчева светлина.
• Ако телевизорът е внесен директно от студено на топло място, или е поставен в много влажна стая, или в стая, в която отоплението току-що е било включено, по повърхността или във вътрешността на телевизора може да кондензира влага. Ако това се случа, изключете телевизора и го оставете изключен, докато влагата се изпари, след това можете да го използвате. Ако забележите кондензирала влага между стъкления панел и LCD, включете телевизора и кондензът ще се изпари след загряване на телевизора.

3a KDL-52LX90x, KDL-40LX90x

1 Вижте брошурата на доставената поставка за маса за правилно окачване на някои модели телевизори.
2 Поставете телевизора върху поставката за маса.

3 Фиксирайте с предоставените винтове телевизора към поставката за маса съгласно маркировката със стрелки ♠ които сочат към отворите за винтове.

• Ако използвате електрическа отвертка, задайте въртящия момент на приблизително 1,5 N·m {15 kgf·cm}.
  4 След като затегнете всички винтове, закачете задния капак на доставената поставка към поставката за маса.

Регулиране на ъгъла на гледане на телевизора (без KDL-60LX90x)

Този телевизор може да се регулира в следния диапазон на ъгли.

Плъзнете навътре. Повдигнете и наклонете.

- За да върнете до 0°, изпълнете горната процедура в обратна последователност.

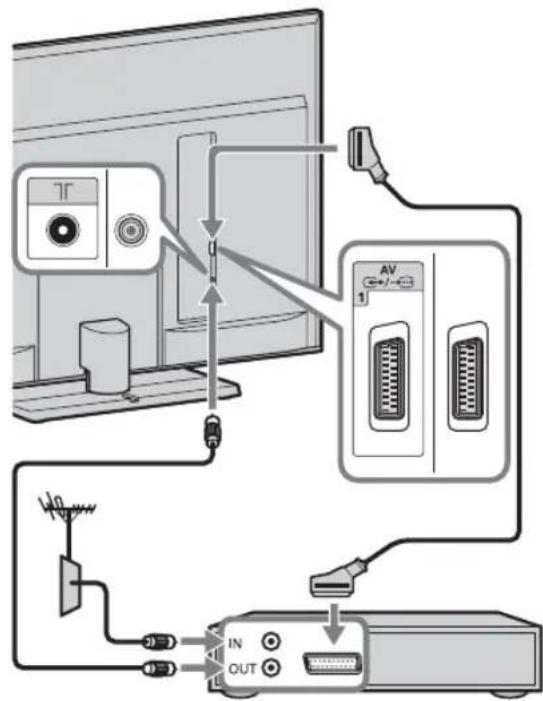

Свързване на антена/ цифров приемник/ видеорекордер (напр. DVD рекордер)

Свързване на цифров приемник/ видеорекордер (напр. DVD рекордер) със SCART

- За тази връзка се препоръчва правоъгълен тип универсален съединител SCART.

Свързване на цифров приемник/ видеорекордер (напр. DVD рекордер) с HDMI

•За KDL-52/40LX90x, след като свържете кабелите, монтирайте долния капак и задния капак на поставката.

Сваляне на капака за изводите

- След като свържете кабелите, монтирайте обратно капака за изводите на телевизора.

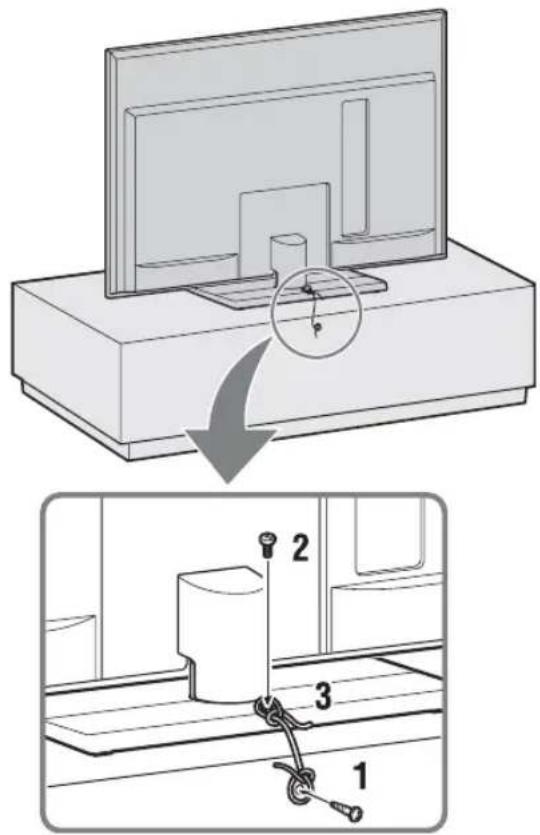

Предпазване на телевизора от падане

1 Поставете винт за дърво (4 mm диаметър, не е приложен в комплекта) в стойката на телевизора.

2 Поставете винт (M4 × 16, не е приложен в комплекта) в отвора за винт на телевизора.

3 Затегнете винта за дърво и другия винт със здрава корда (не е приложена в комплекта).

Събиране на кабелите

•За KDL-52/40LX90x се предлага носач за кабели. За да съберете кабелите, изпълнете стъпки от 3 до 5.

Извършване на първоначалната настройка

1 Свържете телевизора към електрическия контакт.

2 Проверете дали настройката на ENERGY SAVING SWITCH е на (●).

3 Натиснете ⏻ на телевизора. Когато включите телевизора за първи път, на екрана автоматично се показва менюто за избор на език.

4

Следвайте инструкциите, изведени на екрана.

Автомат. цифрова настройка: Когато изберете “Кабел”, препоръчваме ви да изберете “Бързо сканиране” за бързо настройване на каналите. Задайте “Честота” и “ID на мрежата” съгласно информацията, предоставена ви от ваши доставчик на кабелна телевизия. Ако не намерите нито един канал, като използвате “Бързо сканиране”, опитайте “Пълно сканиране” (което обаче може да отнеме известно време).

•“Пълно сканиране” може да не е налично според вашия регион/държава.

За списък на съвместимите доставчици на кабелна телевизия, вижте интернет страницата за поддръжка: http://support.sony-europe.com/TV/DVBC/

1 Натиснете ♘/♀, за да изберете канала, който желаете да преместите на нова позиция, и натиснете Ⓧ.

2 Натиснете ♦/▽, за да изберете новата позиция за вашия канал, след това натиснете ⊕

•Можете да настроите каналите и ръчно.

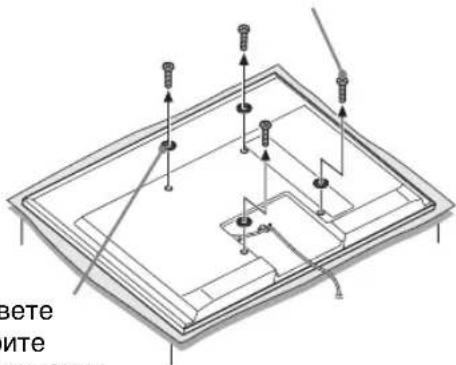

Сваляне на поставката за маса на телевизора

40

• Свалсте задния капак на поставката и долния капак, преди да демонтирате поставката за маса.

• Свалете винтовете, сочени от маркировката със стрелки на телевизора.

•Не сваляйте поставката за маса, освен ако сте решили да монтирате съответните аксесоари на телевизора.

•Уверете се, чс телевизорът с във вертикално положение, преди да го включите. Телевизорът не трябва да се включва, когато LCD панела е с лице надолу, за да се избегне нееднородност на картината.

Гледане на телевизия

За да гледате програми

- Цифрата 5, ▶, PROG + и бутоните AUDIO на дистанционното имат осезасма точка. Използвайте осезасмата точка, като отправна, когато работите с телевизора.

1 Включете телевизора.

① Включете ENERGY SAVING SWITCH (●).
② Натиснете ⏻ на телевизора, за да го включите.

2 Изберете режим.

Използване на Цифров електронен програмен справочник

Натиснете GUIDE в цифров режим, за да се покаже програмният справочник.

За да използвате функциите на телевизора

Бутон НОМЕ

Натиснете, за да се покажат различни скрани за работа и настройка.

Натиснете, за да се покажат удобни функции, базирани на текущия вход или съдържание.

За да използвате i-Manual

Инструкциите за експлоатация са вградени във вашия BRAVIA TV и могат да се показват на екрана.

За да научите повече за функциите на Вашия телевизор, можете да влезете в i-Manual с натискане само на един бутон.

1 Натиснете i-MANUAL.

2 Натиснете ⇌/⇒/↑/↓/⊕, за да изберете обект.

■Добре дошли в i-Manual

Характеристики на "BRAVIA" TV

■ Гледане на телевизия

Използване на Home меню

Персонализиране на настройките на телевизора и др.

Забавления със свързано оборудване

Обяснява начини на свързване на допълнително оборудване.

Описание на части

Отстраняване на неизправности

- Изображенията и илюстрациите могат да се различават от това, косто с показано на скрана.

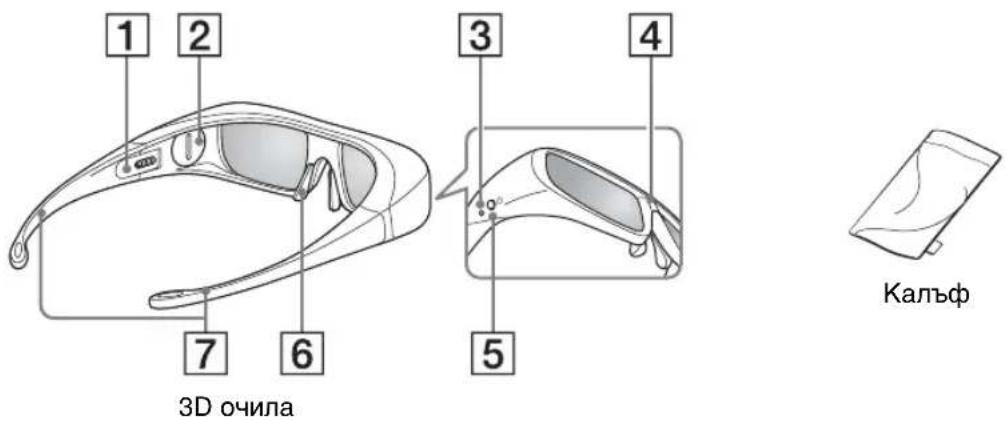

За да използвате 3D очила

Преди ползване: Отстранете защитното фолио на батериите преди ползване на продукта за пръв път.

Части и компоненти

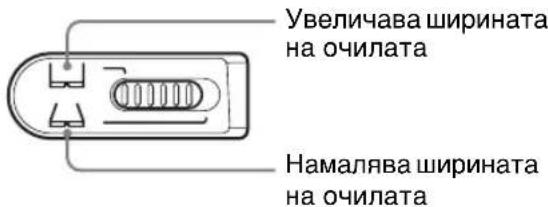

1 Плъзгач

Нагласете плъзгача така, че да пасва удобно. Нагласете плъзгачите от двете страни така, че да пасват удобно. Натиснете рамката при слепоочията леко навътре, за да нагласите плъзгача.

2 Капак на батериите

Свалете капака при смяна на батериите.

3 LED индикатор

Когато мига веднъж на 3 секунди:

Включено захранване

Когато мига три пъти на 3 секунди:

Слаба батерия. Капацитетът на батерията е на свършване.

Когато мигне три пъти: Изключено захранване

Получава сигнал от 3D синхронния предавател.

Тази част приема ИЧ (инфрачервени лъчи) от 3D синхронния предавател.

Входният ъгъл на ИЧ зависи от разстоянието и обкръжаващата среда.

[NO TEXT]

•Поддържайте тази страна чиста.

5 Бутон захранване

Включване: натиснете веднъж Изключване: задръжте бутона натиснат в продължение на 2 секунди

* Автоматично изключване: повече от 5 минути без ИЧ сигнал

6 Подложка за носа

Нагласете подложката за носа така, че да ви с удобно.

7 Странични рамки

Можете да огънете (регулирате) страничните рамки така, че да са ви удобни.

Смяна на батериите

Ако светодиодът показва, че батерията е слаба, сменете батерията. Ползвайте батерия CR2032.

- Уверете се, че монетата или др. с вкарана точно в канала на капака на батериите, когато го отваряте и затваряте.

Предпазни мерки при употреба

• 3D очилата работят като приемат инфрачервени лъчи от 3D синхронния предавател.

Може да възникнат проблеми, ако:

-3D очилата не са насочени към 3D синхронния предавател

–Ако има обекти на пътя на лъчите между 3D очилата и 3D синхронния предавател

-Ако в близост се намират други устройства, които комуникират чрез инфрачервени лъчи

- Гледайте телевизия с 3D очила като гледате точно срещу телевизора.

- 3D ефектът не се получава, а цветовете на екрана се изместват, ако сте легнали или сте наклонили главата си.

- За опазване на околната среда изхвърляйте старите батерии в съответствие с местната нормативна уредба.

Предпазни мерки за безопасност

- Ползвайте този продукт само за гледане на 3D видео изображения на съвместим телевизор Sony.

- Не изпускайте и не променяйте 3D очилата.

- Ако очилата се счупят, не допускайте попадане на парчета в устата или очите ви.

- Когато сменяте батерията или отваряте капака на батериите, дръжте децата далеч. Ако дете погълне батерия или капака на батериите, незабавно потърсете лекарска помощ.

- Не хвърляйте батериите, които се ползват за 3D очилата, в огън.

- Когато сменяте батерията, поставете новата като внимавате за полюсите +/-

- Ползвайте само посочения вид батерии за този продукт: литиево-магнезисева батерия CR2032.

- Да не се ползва от деца без надзор от възрастен.

- Внимавайте да не прищипете пръстите си в пантите на 3D очилата, когато сгъвате дръжките на рамката.

- Не използвайте, съхранявайте или оставяйте 3D очилата или батерията близо до огън, или на места с висока температура, например на директна слънчева светлина или в нагрети от слънцето автомобили.

Отстраняване на неизправности

Проверете дали индикаторът ⏻ (готовност) мига в червено.

Когато индикаторът ⏻ (готовност) мига в червено

Функцията за самодиагностика е активирана.

1 Пребройте примигвания на индикатора ⏻ (готовност) между две последователни прекъсвания от три секунди между тях.
Например индикаторът може да примигне три пъти, да изгасне за три секунди, след което отново да примигне три пъти.

2 Натиснете ⏻ на телевизора, за да го изключите, извадете захранващия кабел и информирайте ваши доставчик или сервис на Sony за примигвания на индикатора (техния брой).

Когато индикаторът ⏻ (готовност) не мига

1 Направете справка с таблиците по-долу. (Вижте също в “Отстраняване на неизправности” в i-Manual.)

2 Ако проблемът продължава, телевизорът ви трябва да бъде прегледан от квалифициран сервизен техник.

Състояние Обяснение/решение

Картина
Няма картина (скранът е тъмен) и няма звук.	•Проверете свързването на антената/кабела.•Включете в контакта захранващия кабел на телевизора и натиснете ⏻ на телевизора.• Ако индикаторът ⏻ (готовност) мига в червено, натиснете TV I/➊.
На скрана се появяват малки черни и/или ярки точки.	•Екранът се състои от пиксели. Малките черни и/или ярки точки (пиксели) на скрана не означават неизправност.

Състояние Обяснение/решение

Общи
Не може да се включи захранването на телевизора.	• Проверете далиENERGY SAVING SWITCHе включен (●).
Телевизорът се изключва автоматично (преминава в режим на готовност).	•Проверете дали “Автоматично изключване” е активирано или потвърдете настройката “Времетраене” на “Автоматично включване”.•Проверете дали “Изключва, ако ТВ не се използва” е активиран.•Проверете дали е активиран “Датчик за присъствие” в “Еко”.
Дистанционното управление не работи.	•Сменете батериите.•Вашият телевизор може да е в режим SYNC.НатиснетeSYNC MENU, изберете “ТВ контрол” и след това изберете “Home (меню)” или “Опции”, за да управлявате телевизора.
Забравена е паролата за “Родителски контрол”.	•Въведете 9999 за ПИН кода. (ПИН кодът 9999 се приема винаги.)
Предметите около телевизора се затоплят.	•Когато телевизорът се използва продължително време, предметите около телевизора се затоплят.Можете да усетите топлина, когато ги докоснете с ръка.

Спецификации

Система
Система на панела	LCD (течнокристален дисплей) панел
Телевизиошна система	Аналогова: В зависимост от вашия избор на държава/регион: B/G/H, D/K, L, IЦифрова: DVB-T2 (KDL-60LX903/52LX903/40LX903 само)DVB-T/DVB-C
Система на цветовете/видео система	Аналогова: PAL, PAL60 (само видео вход), SECAM, NTSC3.58, NTSC4.43 (само видео вход)Цифрова: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Покритие на каналите	Аналогова: VHF : E2-E12/UHF : E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Цифрова: VHF/UHF
Мощност на звука	10 W + 10 W
Входно/изходни жакове
Антенен кабел	75 oma вънпсен терминал за VHF/UHF
AV1	21-пинов Scart конектор (CENELEC стандарт) включително аудио/видео вход, RGB вход и TV аудио/видео изход
COMPONENT IN	Поддържани формати: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
COMPONENT IN	Аудио вход (фоно жакове)
HDMI IN1, 2, 3, 4	Видео: 1080/24p, 1080p, 1080i, 720/24p, 720p, 576p, 576i, 480p, 480iАудио: Двуканалпа линейна PCM: 32, 44,1 и 48 kHz, 16, 20 и 24 бита, Dolby DigitalАналогов аудио вход (минижак) (само HDMI IN2)Вход от компютър
AV2	Видео вход (фоно жак)
DIGITAL AUDIO OUT (OPTICAL)	Цифров оптичен жак (Двуканален линеен PCM, Dolby Digital)
PC IN	Вход от компютър (Mini D-sub 15-пинов)PC аудио вход (минижак)
ψ	USB порт
Ω	Жак слушалки
LAN	CAM (Conditional Access Module) гнездо
	10BASE-T/100BASE-TX конектор (в зависимост от условията на работа на мрежата, скоростта на пренос на данните може да се различава. 10BASE-T/100BASE-TX за този телевизор не гарантира скорост и качество на комуникацията.)* За LAN връзки, използвайте кабел категория 7 10BASE-T/100BASE-TX (не влиза в доставката).

Име на модел KDL- 60LX90x 52LX90x 40LX90x
Захранване и други
Изисквания за захранване		220 V – 240 V AC, 50 Hz
Размер на скрана (измерен по диагонала)		Прибл. 152,5 см/60 инча Прибл. 132,2 см/52 инча Прибл. 101,6		см/40 ипча
Резолюция на дисплея		1 920 точки (по хоризонтала) × 1 080 реда (по вертикала)
Консумация на енергия	в “У дома”/“Стандартен” режим	156 W 128 W 100 W
	в “В магазин”/“Ярък” режим	228 W 185 W 145 W
Консумация на енергия в режим готовност*1		0,2 W (25 W, когато “Бърз старт” е зададен на “Вкл.”)	0,2 W (20 W, когато “Бърз старт” с зададен на “Вкл.”)
Средно годипно потребление на енергия*2		228 kWh 187 kWh 146 kWh
Габарити (прибл.) (w × h × d)
с поставка за маса		144,0 × 93,8 × 38,0 cm	126,1 × 83,8 × 40,0 cm	99,4 × 68,6 × 29,0 cm
без поставка за маса		144,0 × 90,6 × 6,4 cm	126,1 × 80,4 × 6,4 cm	99,4 × 65,2 × 6,4 cm

Име на модел KDL- 60LX90x 52LX90x 40LX90x
Тегло (прибл.)
с поставка за маса	49,8 kg 36,2 kg 23,7 kg
без поставка за маса	42,8 kg 30,2 kg 20,3 kg
Приложени аксесоари	Вижте “Проверка на аксесоари” (стр. 3).
Аксесоари по избор	Конзола за монтаж на стена: SU-WL500 (KDL-60LX90x)SU-WL700 (KDL-52/40LX90x)Конзола за окачване на стена: SU-WH5003D очила: TDG-BR100TDG-BR50

*¹Указаната консумация на енергия в режим на готовност се достига след като телевизорът приключи необходимите вътрешни процеси.
*24 часа на ден и 365 дни в годината

[NO TEXT]

•За да пестите енергия

–когато намалявате фоновата осветеност (яркостта на екрана), потреблението на енергия намалява.
– настройките “Еко” (т.е. “Енергоспестяване”, “Изключва, ако ТВ не се използва”) ви помагат да намалите потреблението на енергия и по този начин да пестите пари чрез намаляване на сметките за електричество.
– когато изключите телевизора чрез ENERGY SAVING SWITCH (само за някои модели), потреблението на енергия ще бъде почти нула.

Дизайнът и спецификациите подлежат на промяна без предупреждение.

3D очила TDG-BR100
Тегло	77 г (с батерията)
Вид батерия	CR2032/3V
Издръжливост на батерията	До 100 часа време на живот на батериятаВремето на живот на батерията ще варира според начина на използване, околните условия (температура) и марката на батерията (ите).
Габарити (прибл.) (w × h × d)	179 × 40 × 183 мм

Инсталиране на аксесоарите (конзола за монтиране на стена)

До потребителите:

За опазване на продукта и от съображения за безопасност Sony настоятелно препоръчва монтирането на ваши телевизор да бъде извършено от доставчици на Sony или лицензирани подизпълнители. Не се опитвайте да го монтирате сами.

До доставчиците на Sony и подизпълнителите:

Подхождайте с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и огледа на този продукт.

Вашият телевизор може да бъде монтиран с конзола за монтаж на стена SU-WL500 (само KDL-60LX90x), или SU-WL700 (без KDL-60LX90x) (продава се отделно).

• За правилния монтаж прочетете доставеното ръководство за употреба на конзолата за монтаж на стена.
• Вж. “Сваляне на поставката за маса на телевизора” (стр. 8).

За монтирането на този продукт се изисква достатъчен опит, особено при определяне на здравината на стената, която се изисква за издържане тежестта на телевизора. На всяка цена поверете закрепването на този продукт към стена на доставчици на Sony или лицензирани подизпълнители и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания в резултат на неправилна работа или монтиране.

• Когато монтирате телевизора на стената, извадете четирите винта отзад на телевизора. (Те са завити в отворите за монтаж на стена.) Съхранете извадените винтове на сигурно място, далеч от деца.
• Закрепете монтажната кука с помощта на доставените четири дист. шайби и четири винта M6 × 20.
• Сложете телевизора на поставката за маса, когато закрепвате монтажната кука.
• Първо свалете долния капак и капака на изводите, преди да свалите стойката за поставяне на маса от телевизора. Вижте стъпка 4 (стр. 20) за подробности.
• Когато закрепвате отново поставката за маса, не пропускайте да затегнете четирите винта (свалени по-рано) към оригиналните отвори на гърба на телевизора.

Таблица на размерите, имащи отношение към монтажа на телевизора

Уред: см

Име на модел KDL-	Размери на екрана		Размер на центъра на екрана	Дължина за всеки ъгъл на монтиране
				Ъгъл (0°)		Ъгъл (20°)
	A	B	C		D	E	F	G
60LX90x	144,090,63,150,312,1		38,685,052,1

Числата в горната таблица може леко да се различават в зависимост от начина на извършване на монтажа.

ВНИМАНИЕ

Стената, на която ще бъде монтиран телевизора, трябва да е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора. Вижте “Спецификации” (стр. 16) относно теглото.

Схема/таблица на разположението на винта и куката

Име на модел Разположение на винта Разположение на куката
KDL-60LX90xe,ja

Разположение на винта

Когато монтирате монтажната кука на телевизора.

Разположение на куката

Когато монтирате телевизора на основната конзола.

* Разположения на куката "b" и "c" не могат да се ползват за моделите.

SU-WL700 (6e3 KDL-60LX90x)

Монтиране на стена

Предпазни мерки

Монтирайте здраво към стената конзолата за монтаж на стена, като следвате инструкциите в това ръководство и в предоставеното с конзолата за монтаж на стена ръководство. Посочените в скоби номера показват стъпките на монтаж, описани в предоставеното с конзолата за монтаж на стена ръководство.

1 Проверете доставените с конзолата за монтаж на стена части (1). Вижте предоставленото с конзолата за монтаж на стена ръководство.

2 Изберете мястото на монтаж. (2-1)

Вижте следващата “Таблица на размерите, имащи отношение към монтажа на телевизора”. Оставете достатъчно разстояние между телевизора, тавана и издадените части на стената съгласно инструкциите.

3 Монтирайте на стената скобата на основата. (2-2 до 3)

Определете местата на винтовете на стената и монтирайте скобата на основата. Вижте подробности в предоставеното с конзолата за монтаж на стена ръководство.

4 Ако е необходимо, свалете стойката за поставяне на маса от телевизора. (4-1)

•Първо свалете долния капак и капака на изводите, преди да свалите стойката за поставяне на маса от телевизора.

•Вижте “Сваляне на поставката за маса на телевизора” (стр. 8) за подробности.

5 Свържете доставения захранващ кабел. (5-1)

6 Поставете дистанционните шайби.

①Свалете четирите винта и не пропускайте да ги съхраните на сигурно място, като ги пазите от деца.

②Поставете

четирите дистанционни шайби (приложени).

4

- Когато закрепвате отново поставката за маса, не пропускайте да затегнете четирите винта (свалени по-рано) към оригиналните отвори на гърба на телевизора.

7 Закрепете монтажната конзола и блокиращата конзола. (4-3 до 4-7)

Вижте предоставленото с конзолата за монтаж на стена ръководство.

8 Подгответе хартиен шаблон. (5-2)

1. Вижте следващата “Таблица на размерите, имащи отношение към монтажа на телевизора” и отбележете очертанисто на телевизора на шаблона.
2. Залепете шаблона за стената, като следвате инструкциите в предоставеното с конзолата за монтаж на стена ръководство. За да завършите монтажа, следвайте предоставеното с конзолата за монтаж на стена ръководство. (5-3 до 6)

Таблица на размерите, имащи отношение към монтажа на телевизора

Име на модел KDL-	Размери на екрана		Размер на центъра на екрана	Дължина за всеки ъгъл на монтиране
				Ъгъл (0°)		Ъгъл (20°)
	A	B	C		D	E	F	G
52LX90x	126,1 80,4	1,3 43,4 7,5	39,0 75,3 49,5
40LX90x	99,4 65,2	8,9 43,4 7,5	33,8 61,0 49,5

H

Числата в горната таблица може леко да се различават в зависимост от начина на извършване на монтажа.

ВНИМАНИЕ

Стената, на която ще бъде монтиран телевизора, трябва да е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора. Вижте “Спецификации” (стр. 16) относно теглото.

Информация за безопасност

Инсталирайте и използвайте телевизора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания.

Инсталация

• Телевизорът трябва да бъде инсталиран близо до лесно достъпен контакт.
• Поставете телевизора на стабилна, равна повърхност.
• Монтирането на устройството към стената трябва да се извърши само от квалифициран персонал.
• За по-голяма безопасност ви препоръчваме да използвате оригиналните аксесоари на Sony, включително:

- Стойка за телевизор: SU-WL500 (KDL-60LX90x) SU-WL700 (KDL-52/40LX90x)

- Конзола за окачване на стена: SU-WH500

• На всяка цена използвайте винтовете, които се доставят с конзолата за монтиране към стена, когато прикрепяте монтажните куки към телевизора.
  Предоставените винтове са проектирани така, че да бъдат 8 мм-12 мм дълги, ако бъдат измерсни от повърхността на монтажната кука. Диаметърът и дължината на винтовете се различават в зависимости от модела на конзолата за закрешване към стена.
  Използването на винтове, различни от тези в комплекта на конзолата, може да доведе до вътрешни повреди на телевизора или да стене причина за падането му и т.н.

8 MM - 12 MM

Винт (доставян с конзолата за закрепване към стена) Монтажна кука

Прикрепяне на монтажната кука към гърба на телевизора

Пренасяне

• Преди да местите телевизора, изключете всички кабели от него.

- Пренасянето на голям телевизор изисква двама или повече души.

• Когато пренасяте телевизора на ръка, дръжте го както е показано на илюстрацията от натискайте LCD около екрана.

• Когато повдигате или местите телевизора, стабилно придържайте устройството от долната страна.
• При препасяне не излагайте телевизора на сътресения или прекалени вибрации.
• Когато препасяте телевизора при ремонт или при смяна на жилището, пакетирайте го, като използвате оригиналната опаковка и материали за пакетиране.

Вентилация

• Никога не покривайте вентилационните отвори и не вкарвайте предмети в корпуса.
• Оставете свободно място около телевизора както е показано подолу.
• Препоръчително е да използвате оригиналната конзола за монтиране към стена на Sony, за да осигурите достатъчна циркулация на въздуха.

Инсталация на стена

Инсталиране с помощта на стойката

- За да постигнете правилна вентилация и да предотвратите събирането на прах или мръсотия:

– Не слагайте телевизора легнал, не го монтирайте обърат с горния край надолу, наопаки или странично.

– Не слагайте телевизора върху рафтове, килим, легло или в дрешник.

– Не покривайте телевизора с парчета плат, като пердета или с други предмети, като вестници и др.

– Не инсталирайте телевизора, както с показано по-долу. Циркулацията на въздух е блокирана.

Захранващ кабел

За да предотвратите риск от пожар, токов удар, повреда и/или нараняванс, работете със захранващия кабел както следва:

– Използвайте само оригинален захранващ кабел на Sony. Не използвайте други марки.
– Вкарайте щепсела плътно и докрай в контакта.

– Включвайте телевизора само към променливотоково захранване от 220-240 V.

– Когато прокарвате кабели, за ваша безопасност се уверете, че сте изключили захранванция кабел; внимавайте да не се спънете в кабелите.

-Изключете захранващия кабел от мрежата от 220 V, преди да работите или местите телевизора.

– Пазете захранващия кабел далеч от източници на топлина.

– Изключете захранващия кабел и го почиствайте редовно. Ако захранващият кабел е замърсен или прашен и по него се образува влага, изолацията му може да се наруши и това може да доведе до пожар.

Забележки

• Не използвайте приложения захранваш кабел с друго оборудване.
• Не дупчете, не огъвайте и не усуквайте прекомерно захранващия кабел. Жилото на проводниците може да се оголи или прекъспе.
• Не преправяйте захранващия кабел.
• Не поставяйте тежки предмети върху захранващия кабел.
• Не дърпайте самия захранващ кабел, когато го изключвате от контакта.
• Не свързвайте твърдс много устройства към един и същи контакт.
• Не използвайте контакт, който не захваща стабилно щепсела.

Забранена употреба

Не инсталирайте/използвайте телевизора на следните места или в ситуациите, описани по-долу. В противен случай телевизорът може да се повреди и да причини пожар, токов удар, повреда и/или нараняване.

Местонахождение:

На открито (пряка слънчева светлина), на морския бряг, на кораб или друг плавателен съд, във вътрешността на превозно средство, в медицински заведения, на нестабилни повърхности, близо до вода, изложен на дъжд, влага или пушек.

Околна среда:

Места, които са горещи, влажни или прекалено прашни; Там, където може да вязат насекоми; Където може да бъде изложен на механични вибрации, в близост до запалими предмети (свещи и др.). Телевизорът трябва да бъде предпазен от поливане с течности; не поставяйте в близост до устройството предмети, пълни с течности, като например вази.

Ситуации:

Не използвайте устройството, ако сте с мокри ръце, когато капакът на устройството с свален или с аксесоари, които не са препоръчани от производителя. По време на гръмотевични бури изключвайте телевизора от мрежата от 220 V, също изваждайте антепния кабел.

Счупени парчета:

• Не хвърляйте нищо към телевизора. Стъклото на екрана може да се счупи и да експлодира при удара и да причини сериозни наранявания.
• Ако повърхността на дисплея се пропука, не я докосвайте, докато не изключите захранващия кабел. В противен случай може да получите токов удар.

Когато не използвате устройството

• Поради причини, свързани с безопасността и околната среда, ви препоръчваме да изключвате телевизора от мрежата, когато не планирате да го използвате няколко дни.
• Телевизорът не е изключен от мрежата, когато е изключен от копчето. За да изключите напълно устройството, изключете кабела на захранването от електрическата мржга.
• Някои телевизори притежават функции, които изискват оставянето на устройството в режим на готовност.

Относно децата

• Не позволявайте на деца да се качват върху телевизора.
• Пазете малките аксесоари далеч от деца, за да не бъдат погълнати от тях по грешка.

Ако възникнат

следните проблеми...

Незабавно изключете телевизора и извадете захранващия кабел в случай, че възникне някои от следните проблеми.

Консултирайте се с вашия доставчик или с оторизиран сервиз на Sony дали с наложително телевизорът да бъде проверен от квалифициран сервиз.

Когато:

– Захранващият кабел е повреден.
– Гнездото на контакта не захваща стабилно щепсела.

– Телевизорът е повреден, понеже е изпуснат, ударен или нещо е хвърлено по него.
– Течни или твърди предмети са попаднали в отворите на корпуса.

Предупреждение

За да предотвратите избухване на пожар, винаги дръжте свепци или други източници на огън далеч от този продукт.

Предпазни мерки

Гледане на телевизора

• Някои хора могат да усетят неудобство (като напрягане на очите, умора или гаденс) докато гледат 3D видео изображения или играят стереоскопични 3D игри. Sony препоръчва на всички зрители да правят редовни почивки когато гледат 3D видео изображения или играят на стереоскопични 3D игри. Продължителността и честотата на необходимите почивки е различна за всеки човек. Вис трябва да решите кое е най-добро за вас. Ако изпитате някакво неудобство, трябва да спрете да гледате 3D видео изображения или да играете стереоскопични 3D игри, докато неудобството отмине; консултирайте се с лекар, ако сметнете за необходимо. Също така трябва да прегледате (i) ръководството за употреба на всяко друго устройство или медия, използвани с този телевизор и (ii) нашия уебсайт (http://www.sony-curopre.com/myproduct) за най-новата информация. Зрснисто на малките деца (особено на тези под шестгодишна възраст) все още се развива. Обърнете се към лекар (педиатър или очен лекар), преди да позволите на малки деца да гледат 3D видео изображения или да играят на стереоскопични 3D игри. Възрастните трябва да наблюдават малките деца, за да гарантират, че те спазват описаните по-горе препоръки.

- Когато използвате функцията за симулиране на 3D, моля имайте предвид, че показваното изображение е променено сирямо оригиналното, което се дължи на конвертирането, извършено от този телсвизор.

- Гледайте телевизия в средно осветена стая, тъй като гледането на телевизия в слабо осветена стая натоварва допълнително очите ви.

- Когато използвате слушалки, настройте силата на звука, за да предотвратите увреждане на слуха.

LCD ekran

• Въпреки че LCD скранът е изработен по високо-прецизна технология и повече от 99,99% от пикселите му са ефективни, върху LCD скрана може трайно да се появят черни или светли точки (червени, сини или зелени). Това е структурна особеност на LCD панела и не представлява неизправност.

- Не натискайте и не драскайте предния филтър и не поставайте предмети върху устройството. Изображението може да е нсравномерно или LCD панелът може да се повреди.

- Ако използвате устройството на студено място, картината може да се замъгли или да стане по-тъмна. Това не е неизправност. Този феномен изчезва, когато температурата се повиши.

- Когато на екрана продължително време са изведени неподвижни изображения, възможно е да се появят остатъчни образи. Те могат да изчезнат след няколко секунди.

- Екранът и корпусът се затоплят, когато използвате устройството. Това не с неизправност.

• LCD екрапът съдържа малко количество течни кристали. Флуоресцентната тръба, използвана в този телевизор, също съдържа живак. Следвайте местните правила и закони за изхвърляне при подобни отпадъци.

Поддръжка и почистване на повърхността на екрана/корпуса на телевизора

Уверете се, че сте изключили свързания към телевизора захранващ кабел, преди да започнете почистване.

За да предотвратите повреда на покритието на экрана, следвайте инструкциите, избросни по-долу.

- За да премахнете праха от повърхността на екрана/корпуса, почиствайте с меко сухо парче плат. Ако полепналият прах не може да се почести, почиствайте екрана с меко парче плат, леко навлажнено със слаб почистващ разтвор.

- Не пръскайте вода или почистващ препарат директно върху телевизора. Може да протече до долната част на скрана или външните части и да предизвика неизправност.

- Не използвайте грапави парчета плат, почистващи препарати на алкална/киселинна основа, почистващи прахове или разтвори, като например алкохол, бензол, разредител или инсектицид. Използването на такива вещества или продължителният контакт с гума или винил може да повреди повърхността на экрана или повърхността на корпуса на устройството.

- Препоръчва се периодично почистване с прахосмукачка на отворите за проветряване с цел осигуряване на правилна вентиляция.

- Когато регулирате ъгъла на телевизора, местете бавно устройството, за да предотвратите изместване на телевизора или падане от масата или стойката.

Допълнително оборудване

• Не дръжте близо до телевизора допълнителните компоненти или каквото и да с било оборудване, излъчващо електромагнитни вълни. В противен случай е възможно картината и/или звукът да бъдат със смущения.
• Това оборудване е тествано и съответства на изискванията на Директива ЕМС, като използва свързващ сигнален кабел по-къс от 3 метра.

Батерии

• Съблюдавайте правилната полярност при поставяне на батериите.
• Не използвайте съвместно батерии от различен тип, както и стари и нови батерии.
• Извърляйте изразходваните батерии по щадящ околната среда начин. В някои населени места с възможно извърлянето на батерните да е регулирано нормативно. Консултирайте се с местните власти.
• Работете внимателно с дистанционното управление. Не го изпускайте, не стъпвайте върху него и не изливайте никакви течности върху него.
• Не поставяйте дистанционното управление в близост до източници на топлина, на пряка слъпчева светлина или в стая с повищена влажност.

• Не работете с уреда близо до медицинско оборудване (пейсмейкър и др.), защото може да доведе до повреда на медицинското оборудване.
• Макар, че този уред предава/приема кодирани сигнали, внимавайте за неоторизирано прихващане. Не носим отговорност за възпикнали в резултат проблеми.

Изхвърляне на телевизора

Изхвърляне на стари електрически и електронни уреди (Приложимо за

страните от Европейския съюз и други европейски страни, използващи система за разделно събиране на отпадъци)

Този символ на устройството или на неговата опаковка показва, че този продукт не трябва да се трстира като битов отпадък. Вместо това, той трябва да бъде предаден в съответните пунктове за рециклиране на електрически и електронни уреди. Като изхвърлите този продукт на правилното място, вие предотвратявате потенциални негативни последици за околната среда и човешкото здраве, които в противен случай могат да се получат в резултат на неправилното обработване на този продукт като отпадък. Рециклирането на материалите ще помогне за опазването на природните ресурси. За по-подробна информация относно рециклирането на този продукт, свържете се с местния градска управа, службата за изхвърляне на битови отпадъци или с магазина, от който сте закупили продукта.

Изхвърляне на изтощени батерии (приложимо в Европейския Съюз и други

европейски държави със системи за разделно събиране на отпадъците)

Този символ върху батерията или върху опаковката показва, че с батерията, доставена с този продукт, не трябва да се отнасяте като с домакински отпадък. При някои батерии този символ може да се използва в комбинация с означение на химически елемент. Означението на химическая елемент живак (Hg) или олово (Pb) се добавя ако батерията съдържа повече от 0,0005% живак или 0,004% олово. Осигурявайки коректното извърляне на тези батерии вие ще помогнете за предотвратяване на потенциално негативните последствия за околната среда и човешкото здраве, които биха възникнали при неподходящо извърляне. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. При апарати, които от гледна точка на безопасност, начин на действие или запазване на данни изискват батерията да бъде постоянно свързана (вградена), тя трябва да бъде заменяна само от квалифициран сервизен персонал. Ако трябва да изхвърлите апарат, в който има такава батерия, за да сте сигурни, че батерията ще бъде третирана правилно, предайте апарата в събирателен пункт за рециклиране на електрически и електронни уреди. За всички останали батерии моля прочетете в упътването как безопасно се изважда батерията от апарата. Предайте я в събирателния пункт за рециклиране на използвани батерии. За повече информация относно рециклирането на този продукт можете да се обърнете към общината, фирмата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

За полезна информация относно продуктите на Sony

http://www.sony-europe.com/myproduct/
