Produkttyp	LED LCD TV
Varumärke	Sony
Modell	Bravia KDL-40LX903
Skärmstorlek	40 tum (101 cm)
Upplösning	Full HD 1920 x 1080
Bildteknik	LED Edge
Uppdateringsfrekvens	200 Hz (Motionflow)
Mått med fot (B x H x D)	992 x 636 x 250 mm
Vikt med fot	18,5 kg
Strömförsörjning	220-240 V AC, 50/60 Hz
Strömförbrukning (max)	170 W
Standby-förbrukning	Mindre än 0,5 W
Huvudfunktioner	Full HD, Motionflow 200 Hz, BRAVIA Engine 2, Omgivningsljussensor
Anslutningar	4 HDMI-ingångar, 2 USB, 1 komponent, 1 komposit, Ethernet, inbyggt WiFi
Underhåll och rengöring	Dammsug med en mjuk torr trasa. Undvik lösningsmedel och sprayer.
Säkerhetsåtgärder	Utsätt inte för fukt, blockera inte ventilationsöppningar, använd ett stabilt stativ.
Reservdelar och reparerbarhet	Tillgängliga via Sonys kundtjänst. Reparationsindex ej angivet.
Allmän information	Bruksanvisning nedladdningsbar i PDF-format på notice-facile.com.

Vanliga frågor - Bravia KDL-40LX903 SONY

Vad är upplösningen på Sony Bravia KDL-40LX903?

Denna TV erbjuder en upplösning på Full HD 1920x1080.

Har TV:n Smart TV-funktion?

Ja, den har inbyggd BRAVIA Internet TV med tillgång till appar och onlinetjänster.

Hur rengör jag skärmen på KDL-40LX903?

Använd en mjuk och torr trasa. Använd aldrig kemikalier eller vatten direkt på skärmen.

Vilka ljudformat stöds av högtalarna?

TV:n stöder ljudformat stereo och Dolby Digital.

Är TV:n kompatibel med väggmontering?

Ja, den är kompatibel med väggfäste VESA 300x300 mm (skruvar medföljer ej).

Vad är ljudeffekten?

Ljudsystemet levererar 20 W (2x10 W) med tekniken S-Force Front Surround.

Hur återställer jag fabriksinställningarna?

Gå till menyn Inställningar > Återställning > Återställ allt. Bekräfta med PIN-kod (0000 som standard).

Kan KDL-40LX903 visa 3D-innehåll?

Nej, denna modell stöder inte 3D. Det är en 2D Full HD-TV.

Hur många HDMI-ingångar har denna TV?

Den är utrustad med 4 HDMI-ingångar (varav en med ARC-stöd).

Var kan jag ladda ner bruksanvisningen?

Bruksanvisningen finns gratis som PDF på notice-facile.com under avsnittet Sony Bravia KDL-40LX903.

BRUKSANVISNING Bravia KDL-40LX903 SONY

Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.

Tillverkare av denna produkt är Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för EMC och produktsäkerhet är Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. För service- och garantiärenden, var vänlig se separat service- och garantidokument.

Anmärkningar om digital TV

• Funktioner avseende digital TV (DVB fungerar endast i länder eller områden där DVB-T (MPEG-2 och H.264/MPEG-4 AVC) digitala marksignaler sänds eller där du har tillgång till en kompatibel DVB-C (MPEG-2 och H.264/MPEG-4 AVC) kabeltjänst. Hör med din återförsäljare om du kan ta emot en DVB-T-signal där du bor eller fråga din kabelleverantör om deras DVB-C-tjänst är lämplig för integrerad användning med denna TV-apparat.
• Din kabelleverantör kanske tar ut en avgift för sina tjänster och du kanske måste godkänna leverantörens villkor för den aktuella tjänsten.
• Denna TV följer gällande specifikationer för DVB-T och DVB-C, men vi kan inte garantera kompatibilitet med framtida DVB-T digitala marksändningar och DVB-C digitala kabelsändningar.
• Vissa digitala TV-funktioner kanske inte är tillgängliga i vissa länder/områden och DVB-C-kabel kanske inte fungerar korrekt med vissa leverantörer.

För en lista på kompatibla kabeloperatörer, var god besök vår supportsida:

• Bruksanvisningen till denna TV innehåller instruktioner för att "Montera väggfästet".
• Bilderna i denna bruksanvisning kan variera beroende TV-modellen.
• Det "x" som visas i modellnamnet motsvarar ett siffervärde som är relaterat till design, färg eller TV-system.

Information om varumärken

DVB är ett registrerat varumärke tillhörande DVB Project.

HDMI, HDMI-logon och High-Definition Multimedia Interface är varumärken eller registrerade varumärken för HDMI Licensing LLC i USA och andra länder.

DLNA®, DLNA-logotypen och DLNA CERTIFIED® är varumärken, servicemärken eller kontrollmärken som tillhör Digital Living Network Alliance.

DivX® är en videokomprimeringsteknik som är utvecklad av DivX, Inc.

DivX, DivX Certified, och tillhörande logotyper är varumärken som ägs av DivX, Inc. och används under licens.

OM DIVX VIDEO: DivX® är ett digitalt videoformat som är skapat av DivX, Inc. Detta är en officiell DivX-certifierad enhet som spelar upp DivX-video. Besök

www.divx.com för mer information och programverktyg för att konvertera dina filer till DivX-video.

OM DIVX VIDEO-ON-DEMAND: Denna DivX Certified®-enhet måste registreras för att det ska gå att spela upp innehåll enligt DivX Video-on-Demand (VOD). För att generera registreringskoden, sök upp avsnittet DivX VOD i inställningsmenyn för enhet. Gå till vod.divx.com med denna kod för att fullfölja registreringsprocessen och lära dig mer om DivX VOD.

Tillverkas på licens från Dolby Laboratories. Dolby och den dubbla D-symbolen är varumärken tillhörande Dolby Laboratories.

"BRAVIA" och BÄRAVIA varumärken tillhörande Sony Corporation. "XMB™" och "XrossMediaBar" är varumärken tillhörande Sony Corporation och Sony Computer Entertainment Inc. Logotypen "FACE DETECTION" är ett varumärke som tillhör Sony Corporation. Java och alla Java-relaterade varumärken och logotyper är varumärken eller registrerade varumärken som tillhör Oracle och/eller dess dotterbolag. Andra namn kan vara varumärken som tillhör deras respektive ägare.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

Anmärkning beträffande trådlös signal

1. Härmed deklarerar Sony, att denna enhet följer viktiga krav och andra relevanta bestämmelser i Direktiv 1999/5/EC.

Konformitetsdeklarationen (declaration of conformity, DoC) för R&TTE-direktiv, finns på följande URL-adress.

http://www.compliance.sony.de/

1. Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller.

Trådlösa TV-system kan användas i följande länder:

Belgien, Bulgarien, Cypern, Danmark, Estland, Finland, Frankrike, Grekland, Irland, Island, Italien, Lettland, Liechtenstein, Litauen, Luxemburg, Malta, Nederländerna, Norge, Polen, Portugal, Rumänien, Schweiz, Slovakiska republiken, Slovenien, Spanien, Storbritannien, Sverige, Tjeckiska

republiken, Turkiet, Tyskland, Ungern och Österrike.

Denna utrustning kan användas i andra icke-europeiska länder.

Trådlöst TV-system - Information angående regler

För kunder i Italien

☐med avseende på privatbruk, av lagstiftningsdekret 1.8.2003, nr 259. ("Regler för clcktronisk kommunikation"). Särskilt artikel 104 anger när tidigare anskaffande av en allmän auktorisation krävs och artikel 105 anger när en obegränsad användning är tillåten;

☐med avseende på leverans av RLAN-åtkomsten med hänsyn till telekomnätverk och -tjänster (t.ex trädlöst TV-system), av ministerdekret 28.5.2003, enligt tillägg, och artikel 25 (allmän auktorisation för elektronisk kommunikationsnätverk och -tjänster) i Regler för elektronisk kommunikation

□med avseende på privatbruk, av minsiterdekret 12.07.2007

För kunder i Norge

Användning av den här radioutrustningen är inte tillåten i geografiska områden med en radie av 20 km från centrum i Ny-Ålesund, Svalbard.

För kunder på Cypern

Slutanvändaren måste registrera RLAN (eller WAS eller Wi-Fi)-enheter på departementet för elektonisk kommunikation (P.I. 365/2008 och P.I. 267/2007).

P.I. 365/2008 är radiokommunikationsförordningen (stationskategorier som är föremål för allmänt godkännande och registering) Order från 2008.

P.I. 267/2007 är det allmänna godkännandet för användning av radiofrekvenser av lokala radionätverk samt av anläggningar med trådlös anslutning, inklusive lokala radionätverk (WAS/RLAN).

För kunder i Frankrike

WLAN-funktionen (WiFi) för denna Digitala LCD-TV i färg får uteslutande användas inuti byggnader. All användning av WLAN-funktionen (WiFi) för denna Digitala LCD-TV i färg utomhus är förbjuden på franskt territorium. Kontrollera att WLAN-funktionen (WiFi) för denna Digitala LCD-TV i färg är inaktiverad innan den används utomhus (ART-beslut 2002-1009 enligt ändringar i ART-beslut 03-908, med avseende på restriktioner vid användning av radiofrekvenser.)

Identifieringsetikettens placering

Etiketter med modellnr. och strömförsörjningsklass (i enlighet med tillämpliga säkerhetsbestämmelser) finns på baksidan av TV:n. Du hittar dem om du tar bort underdelsskyddet.

Innehållsförteckning

Sätta i batterier i fjärrkontrollen....3

Installation

Montera bordsstativet 4

Ansluta en antenn/digitalbox/inspelare (t ex en DVD-inspelare)....5

Förhindra att TV:n välter 6

Binda ihop kablarna 6

Utföra startinställningar....7

Demontera bordsstativet från TV:n....7

Se på TV

Använda TV:ns funktioner....8

Använda i-Manual....9

Använda 3D-glasögon ....10

Övrig information

Felsökning....12

Specifikationer 13

Installera tillbehören (väggfäste)....15

Säkerhetsinformation....20

Säkerhetsföreskrifter....21

• Bruksanvisning finns inbyggd i din BRAVIA TV. Se "Använda i-Manual" för instruktioner på hur du använder den (sidan 9).
• Läs avsnittet "Säkerhetsinformation" (sidan 20) i denna bruksanvisning innan TV:n används. Spara bruksanvisningen för framtida referens.

Kabelhållare (1) (förutom KDL-60LX90x)

Fjärrkontroll (1)

AAA-batterier (typ R3) (2)

Bordsstativ (1) ^*1 (förutom KDL-60LX90x)

Fästskruvar för bordsstativ (M5 × 16)

(4) (förutom KDL-60LX90x)

Monteringsskruvar för bordsstativ

(M5 × 16) (4) (endast KDL-40LX90x)

Svarta mellanlägg (4) (endast KDL-52/40LX90x)

Silvermellanlägg (4) (endast KDL-60LX90x)

Skruvar (M6 × 20) (4)(endast KDL-60LX90x)

Bakre stativskydd (1)*2

Underdelsskydd (1)*3

3D-glasögon (batteri medföljer) (2)

Fodral för 3D-glasögon (2)

*1 För KDL-40LX90x monterar du bordsstativet med de medföljande monteringsskruvarna. Information om hur man monterar ihop skyddet finns i det medföljande häftet om bordsstativet.

*2 För KDL-60LX90x är det bakre stativskyddet fabriksmonterat på bordsstativet.
*3 För KDL-60LX90x är underdelsskyddet fabriksmonterat på TV:n.

Sätta i batterier i fjärrkontrollen

①Ta bort skyddsarket.
②Tryck och skjut skyddet uppåt.

Montera bordsstativet

A

- Kontrollera så det inte finns några föremål framför TV:n.

• Utsätt inte den intelligenta närvarosensorn för direkt solljus eller annat starkt ljus, eftersom det kan uppstå fel.
• Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.
• Om TV:n flyttas direkt från en kall plats till en varm plats eller om den placeras i ett väldigt fuktigt rum eller i ett rum där värmen precis slagits på kan det hända att fukt kondenserar på ytan eller inuti TV:n. Om detta inträffar stänger du av TV:n och låter den vara avstängd tills fukten försvinner. Därefter kan TV:n användas. Om du upptäcker fukt mellan glaspanelen och LCD-skärmen, starta TV:n så försvinner fukten när TV:n värmts upp.

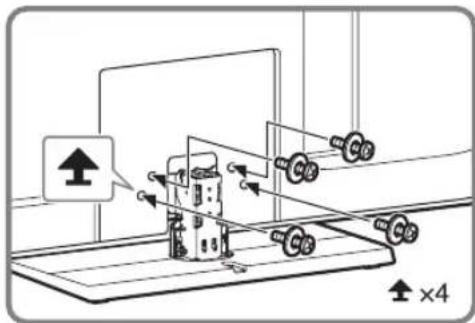

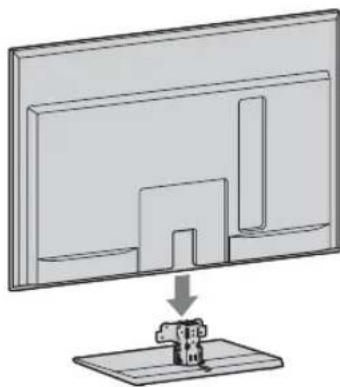

För KDL-52LX90x, KDL-40LX90x

1 Se bifogade broschyr om bordsstativet för rätt montering på vissa TV-modeller.
2 Placera TV-apparaten på bordsstativet.

3 Förankra TV-apparaten på bordsstativet efter de pilmarkeringar ↑ som markerar skruvhålen för de medföljande skruvarna.

• Om du använder en elektrisk skruvdragare, ställ in åtdragningsmomentet på cirka 1,5 N·m {15 kgf·cm}.
  4 När alla skruvar har dragits åt ska det medföljande bakre stativskyddet sättas fast på bordsstativet.

Justera TV:ns visningsvinkel (förutom KDL-60LX90x)

Denna TV kan justeras inom de vinklar som visas nedan.

[NO TEXT]
- Gör på omvänt sätt för att återgå till 0°.

Ansluta en antenn/ digitalbox/inspelare (t ex en DVD-inspelare)

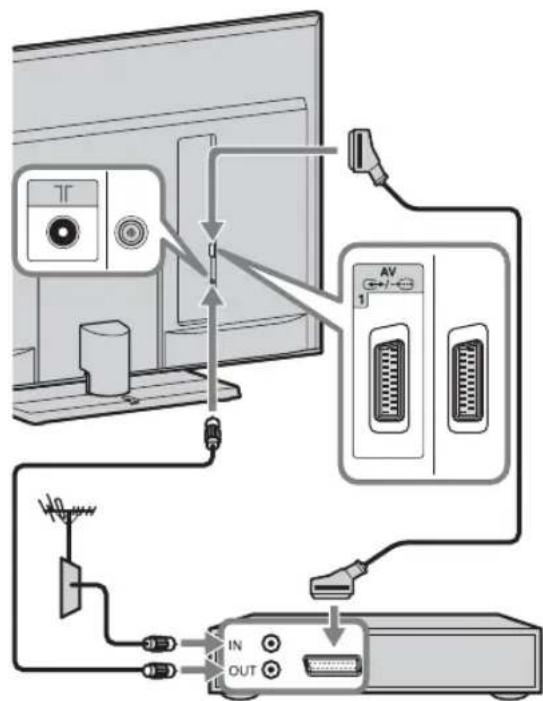

Ansluta en digitalbox/inspelare (t ex DVD-inspelare) med SCART

Digitalbox/inspelare (t ex DVD-inspelare)
[NO TEXT]
- En universell SCART-sladd av högerriktad typ rekommenderas för denna anslutning.

Ansluta en digitalbox/inspelare (t ex DVD-inspelare) med HDMI

Digitalbox/inspelare (t ex DVD-inspelare)

[NO TEXT]

- För KDL-52/40LX90x ska du installera underdelsskyddet och det bakre stativskyddet, efter att du anslutit kablarna.

- När du har anslutit kablarna ska du sätta tillbaka kontaktskyddet på TV:n.

Förhindra att TV:n välter

1 Dra fast en träskruv (4 mm diameter, medföljer ej) i TV-bänken.
2 Dra fast en maskinskruv (M4 × 16, medföljer ej) i skruvhålet på TV:n.
3 Förbind träskruven och maskinskruven med ett kraftigt band (medföljer ej).

Binda ihop kablarna

A

- Det finns en kabelhållare för KDL-52/40LX90x. Följ steg 3 till 5 för att binda ihop kablarna.

[NO TEXT]

- Bind inte ihop nätkabeln tillsammans med andra kablar.

Utföra startinställningar

1 Anslut TV:n till eluttaget.
2 Kontrollera att inställningen av ENERGY SAVING SWITCH är på (●).
3 Tryck på ⏻ på TV:n. När du slår på TV:n första gången visas språkmenyn på skärmen.

4

Följ instruktionerna på skärmen.

Digital auto.kanalinst.: När du väljer "Kabel-TV", rekommenderar vi att du väljer "Snabb sökning" för snabb inställning. Ställ in "Frekvens" och "Nätverks-ID" efter den information som du fick från din kabeloperatör. Om ingen kanal hittas med "Snabb sökning", försök med "Fullständig sökning" (även om det kan ta lite tid).

[NO TEXT]

- "Fullständig sökning" kanske inte är tillgänglig i vissa länder/regioner.

För en lista på kompatibla kabeloperatörer, var god besök vår supportsida: http://support.sony-europe.com/TV/DVBC/

Kanalsortering: Ändrar den ordning i vilken de analoga kanalerna är lagrade i TV:n.

1 Tryck på ♗/▽ för att välja den kanal du vill flytta till en ny plats och tryck sedan på ⊕.
2 Tryck på ♠/∅ för att välja den nya platsen för kanalen och tryck sedan på ⊕.
[NO TEXT]
- Du kan också ställa in kanaler manuellt.

Demontera bordsstativet från TV:n

[NO TEXT]

• Ta bort det bakre stativskyddet och underdelsskyddet innan du tar av bordsstativet.
  • Ta bort skruvarna enligt pilmarkeringarna ♠å TV:n.
• Ta inte bort bordsstativet av någon annan anledning än att montera motsvarande tillbehör på TV:n.

- Se till att TV:n är i vertikalt läge innan den slås på. För att undvika ojämn bilduniformitet ska TV-apparaten inte slås på med LCD-panelen riktad nedåt.

Se på TV

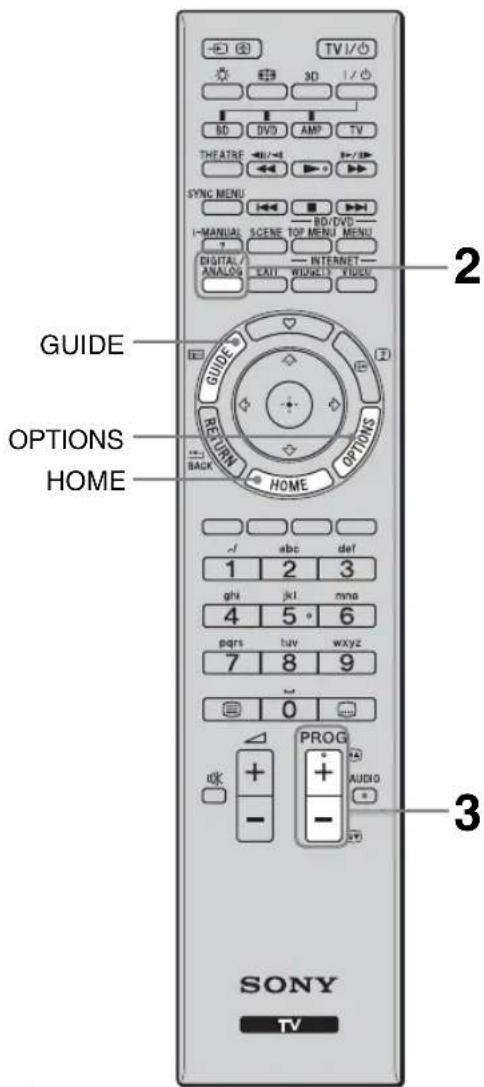

Titta på program

- Knapparna 5, ▶, PROG + och AUDIO på fjärrkontrollen har upphöjda små punkter. Använd dessa punkter som en referens när du styr TV-apparaten.

1 Slå på TV:n.

① Aktivera ENERGY SAVING SWITCH (●).
② Tryck på ⏻ på TV:n för att slå på TV:n.

2 Välj ett läge.

3 Välj en TV-kanal.

PROG

Använda den digitala programguiden (EPG)

Tryck på GUIDE i digitalt läge för att se programguiden.

Använda TV:ns funktioner

HOME-knapp

Tryck för att visa olika skärmar för hantering och inställning.

Tryck för att se bekväma funktioner baserat på aktuell inmatning eller innehåll.

Använda i-Manual

Bruksanvisningar finns inbyggda i din BRAVIA TV och de kan läsas på skärmen.

För att lära dig mer om din TV:s funktioner kan du ta fram din i-Manual med en knapptryckning.

1 Tryck på i-MANUAL.

2 Tryck på ⇌/⇒/↑/↓/⊕ för att välja.

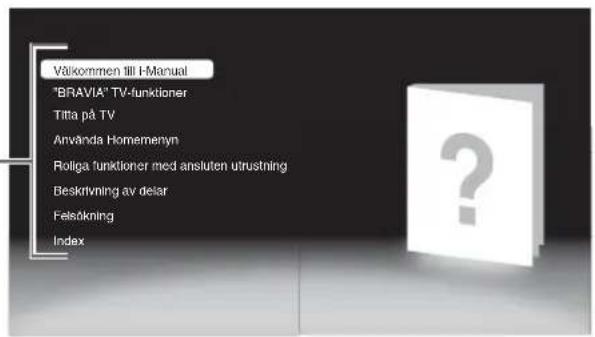

Välkommen till i-Manual
■ "BRAVIA" TV-funktioner
Titta på TV

Introducerar bekväma funktioner som EPG-guide, favoriter etc.

Använda Homemenyn

Anpassa dina TV-inställningar, etc.

■ Roliga funktioner med ansluten utrustning

Introducerar hur man ansluter tillvalsutrustning.

Beskrivning av delar

Felsökning

Finn lösningen på ditt problem.

Index

4

- Bilder och figurer kan skilja sig från vad som visas på skärmen.

Använda 3D-glasögon

Före användning: Ta bort batteriets isoleringsark innan du använder produkten den första gången.

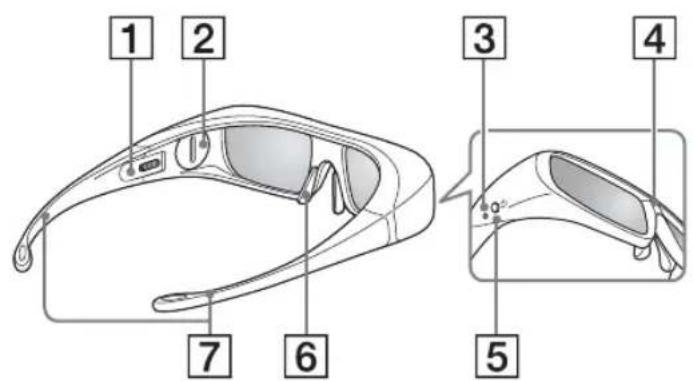

Delar och komponenter

3D-glasögon

Fodral

1 Skjutomkopplare

Ställ in omkopplaren för en bekväm passning. Ställ in båda omkopplarna på endera sidan för en bekväm passning. Vik bågarna en aning inåt när du ställer in omkopplaren.

②Batterilock

Ta av locket när du byter ut batteriet.

3 LED-indikator

Blinkar en gång var 3:e sekund: Ström på Blinkar tre gånger var 3:e sekund: Låg batterikapacitet. Batterikapaciteten är nästan slut.

Blinkar tre gånger: Ström av

4IR-sensor

Denna sensor tar emot signaler från 3D synk.-sändaren.

Denna del tar emot IR (infraröda strålar) från 3D synk.-sändaren.

Vinkeln för de infraröda strålarna varierar beroende på avståndet eller användarmiljön.

[NO TEXT]

- Håll denna yta ren.

5 Strömknapp

Ström på: Tryck en gång Ström av: Håll ned strömknappen under 2 sekunder

* Automatisk strömavstängning: Mer än 5 minuter utan en IR-signal

6 Nässadlar

Justera nässadlarna för en bekväm passning.

7 Glasögonbågar

Du kan böja (justera) glasögonbågarna till en bekväm passning.

Ersätta batteriet

Om LED-indikatorn indikerar låg batteriladdning, byter du ut batteriet. Använd ett CR2032-batteri.

- När du öppnar eller stänger batterifacket ska du se till att myntet etc. är ordentligt insatt i spåret i batterilocket.

- 3D-glasögonen styrs med infraröda strålar från 3D synk.-sändaren. Fel kan uppstå om:

• 3D-glasögonen inte är vända mot 3D synk.-sändaren.
• Om det finns föremål som blockerar vägen mellan 3D-glasögonen och 3D synk.-sändaren.
• Om det finns andra infraröda kommunikationsenheter i närheten

- Titta på TV:n med 3D-glasögonen vända direkt mot TV:n.

• Om du ligger ner eller lutar ditt huvud blir 3D-effekten dålig och färgerna på skärmen kan förändras.
• För att bevara naturen ska man bortskaffa batterier enligt lokala lagar och föreskrifter.

Säkerhetsåtgärder

• Du ska endast använda denna produkt för att titta på 3D-videobilder på en kompatibel Sony-TV.
• Tappa inte och modifiera inte dessa 3D-glasögon.
• Om glasögonen går sönder måste man se till att de trasiga delarna inte kommer i närheten av munnen eller ögonen.
• Se till så det inte finns barn i närheten när du byter batteriet eller öppnar batterilocket. Om ett barn sväljer batteriet eller batterilocket av misstag ska man genast kontakta en läkare.
• Kasta inte batterierna som används i 3D-glasögonen i en eld.
• Sätt i batteriet med polerna +/- rättvända när du byter batteriet.
• Använd det specificerade batteriet för denna produkt (litium-/manganbatteri, CR2032).
• Får inte användas av barn utan lämplig övervakning av vuxna.
• Var försiktig så att du inte klämmer fingrarna i gångjärnen på 3D-glasögonen när du böjer glasögonbågarna.
• Använd, förvara eller lämna inte 3D-glasögonen eller batteriet i närheten av öppen eld, på platser med hög temperatur, t.ex. i direkt solljus, eller i bilar som står i solen.

Felsökning

Kontrollera om indikatorn ⏻ (standby) blinkar med rött sken.

När indikatorn ⏻ (standby) blinkar

Den självdiagnostiska funktionen är aktiverad.

1 Räkna hur många gånger indikatorn ⏻ (standby) blinkar mellan varje paus på tre sekunder.
Indikatorn kan exempelvis blinka tre gånger, följt av en paus på tre sekunder, och därefter blinka ytterligare tre gånger.
2 Stäng av TV:n genom att trycka på ⏻, koppla loss nätkabeln från eluttaget och informera din återförsäljare eller ditt Sony servicecenter om antalet blinkningar.

När indikatorn ⏻ (standby) inte blinkar

1 Kontrollera punkterna i nedanstående tabell. (Se även "Felsökning" i i-Manual.)
2 Om problemet kvarstår, kontakta en auktoriserad servicetekniker.

Tillstånd Förklaring/åtgärd

Ingen bild (skärmen är mörk) och inget ljud.	Kontrollera antenn/kabelanslutningen.Anslut TV:n till eluttaget och tryck på ⏻ på TV:n.Om ⏻-indikatorn (vänteläge) lyser röd ska du trycka på TV I/♡.
Små svarta punkter och/eller ljuspunkter syns på skärmen.	Skärmen består av pixlar. Små svarta punkter och/eller ljuspunkter (pixlar) på bildskärmen indikerar inte en felfunktion.

Allmänt

Det går inte att slå på TV:n.	• Kontrollera om ENERGY SAVING SWITCH är på (●).
TV:n stängs av automatiskt (TV:n ställs i standby-läge).	• Kontrollera om "Avstängn.timer" är aktiverad, eller bekräfta inställningen "Varaktighet" för "På-timer".• Kontrollera om "Vilande TV-standby" är aktiverad.• Kontrollera om "Närvarosensor" i "Ekoläge" är aktiverad.
Fjärrkontrollen fungerar inte.	• Byt ut batterierna.• Det kan hända att din TV befinner sig i SYNC-läget.Tryck påSYNC MENU, välj "TV-styrning" och välj sedan "Home (Meny)" eller "Alternativ" för att styra TV:n.
Lösenordet för "Barnlås" har glömts bort.	• Mata in PIN-koden 9999. (PIN-kod 9999 accepteras alltid.)
Det blir varmt runt TV:n.	• När TV:n används under en längre tid blir det varmt runt den. Det kan kännas varmt när du vidrör den med handen.

Specifikationer

System
Skärmsystem	LCD-skärm (bildskärm med flytande kristaller)
TV-system	Analogt: Beroende på val av land/område: B/G/H, D/K, L, IDigitalt: DVB-T2 (endast KDL-60LX903/52LX903/40LX903)DVB-T/DVB-C
Färg/videosystem	Analogt: PAL, PAL60 (endast videoingång), SECAM, NTSC3.58, NTSC4.43 (endast videoingång)Digitalt: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanaltäckning	Analogt: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Digitalt: VHF/UHF
Ljudutgång	10 W + 10 W
Uttag för ingångar/utgångar
Antennkabel	75 ohms extern anslutning för VHF/UHF
	21-polig scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång och TV-ljud/videoutgång.
	Understödda format: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
	Ljudingång (phonokontakter)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720/24p, 720p, 576p, 576i, 480p, 480iLjud: Tvåkanalig linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitar, Dolby DigitalAnalog ljudingång (minijack) (endast HDMI IN2)PC-ingång
	Videoingång (phonokontakt)
	Digitalt optiskt uttag (tvåkanalig linjär PCM, Dolby Digital)
	PC-ingång (Mini D-sub 15-polig)PC-ljudingång (minijack)
	USB-port
	Hörlursuttag
	CAM-plats (villkorlig åtkomstmodul)
	10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna TV.)* För LAN-anslutningar, använd en kabel av typen Kat 7 10BASE-T/100BASE-TX (medföljer ej).

Modellnamn KDL- 60LX90x 52LX90x 40LX90x
Strömförsörjning och övrigt
Nätspänning		220 V – 240 V AC, 50 Hz
Skärmstorlek (diagonalt uppmätt)		Cirka 152,5 cm/60 tum Cirka132,2	cm/52 tum Cirka 101,6 cm/40 tum
Bildupplösning		1 920 punkter (horisontell) × 1 080 linjer (vertikal)
Effektför-brukning	i "Hemma"/"Standard"-läge	156 W 128 W 100 W
	i "Butik"/"Dagsljus"-läge	228 W 185 W 145 W
Effektförbrukning i viloläge*1 (standby)		0,2 W (25 W när "Snabbstart" är inställt på "På")	0,2 W (20 W när "Snabbstart" är inställt på "På")
Medelårsförbrukning*2		228 kWh 187 kWh 146 kWh
Mätt (cirka) (b × h × d)
med bordsstativ		144,0 × 93,8 × 38,0 cm 126,1 × 83,8 × 40,0 cm 99,4 × 68,6 × 29,0 cm
utan bordsstativ		144,0 × 90,6 × 6,4 cm 126,1 × 80,4 × 6,4 cm 99,4 × 65,2 × 6,4 cm
Vikt (cirka)
med bordsstativ		49,8 kg 36,2 kg 23,7 kg
utan bordsstativ		42,8 kg 30,2 kg 20,3 kg
Medföljande tillbehör		Se "Kontrollera tillbehören" (sidan 3).

Modellnamn KDL-	60LX90x	52LX90x	40LX90x
Extra tillbehör	Väggfäste: SU-WL500 (KDL-60LX90x)SU-WL700 (KDL-52/40LX90x)Väggkonsol: SU-WH5003D-glasögon: TDG-BR100TDG-BR50

*1 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.
^*2 4 timmar per dag och 365 dagar om året

A

• För att minska strömförbrukningen
  – strömförbrukningen minskar om du minskar bakgrundsbelysningen (bildskärmens ljusstyrka).
  – inställningarna "Ekoläge" (t.ex. "Energisparläge", "Vilande TV-standby") bidrar till att minska strömförbrukningen och sparar därigenom pengar genom att hålla nere elräkningen.
  – när du stänger av TV:n med ENERGY SAVING SWITCH (endast på vissa modeller), kommer strömförbrukningen att vara nära noll.

Design och specifikationer kan ändras utan föregående meddelande.

3D-glasögon TDG-BR100
Vikt	77 g (inklusive batteri)
Typ av batteri	CR2032/3V
Batteriets livslängd	Upp till 100 timmars batteritidFaktisk batteritid varierar beroende på användningsmönster, omgivningsförhållanden (temperatur) och tillverkare.
Dimensioner (cirka)(b × h × d)	179 × 40 × 183 mm

Installera tillbehören (väggfäste)

Till kunden:

Sony rekommenderar starkt att du låter din Sony-handlare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-handlare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Din TV kan installeras med hjälp av väggfästena SU-WL500 (endast KDL-60LX90x), eller SU-WL700 (förutom KDL-60LX90x) (säljs separat).

• Se anvisningarna som medföljer väggfästet för att installera på rätt sätt.
• Se "Demontera bordsstativet från TV:n" (sidan 7).

Expertkunskap är nödvändig för att kunna installera den här produkten, i synnerhet för att kunna bedöma om väggen är tillräckligt stark för att bära upp TV-apparatens vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-handlare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av materiella skador eller personskador som beror på felaktig hantering eller felaktig installation.

SU-WL500 (endast KDL-60LX90x)

[NO TEXT]

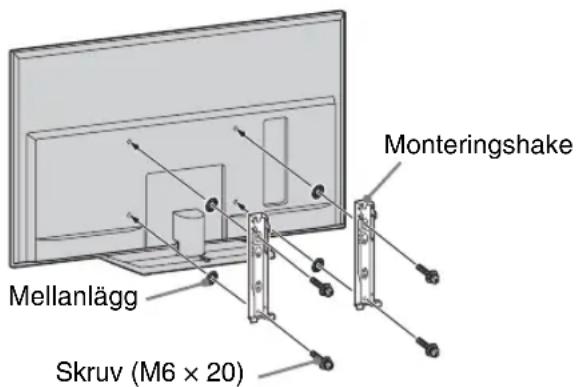

• När man installerar TV:n på en vägg ska man ta bort de fyra skruvarna från TV:ns baksida. (De sitter i skruvhålen för väggmontering.) Förvara alltid de borttagna skruvarna på en säker plats och håll dem borta från barn.
• Fäst monteringshaken med de medföljande fyra mellanläggen och de fyra M6 × 20-skruvarna.
• Placera TV:n på bordstativet när du fäster monteringshaken.
• Ta först bort underdelsskyddet och terminalskyddet innan du tar loss bordsstativet. Se steg 4 (sidan 18) för mer information.
• När du sätter tillbaka bordsstativet igen bör du se till att fästa de fyra skruvarna (som du tidigare avlägsnade) i deras ursprungliga hål på TV:ns baksida.

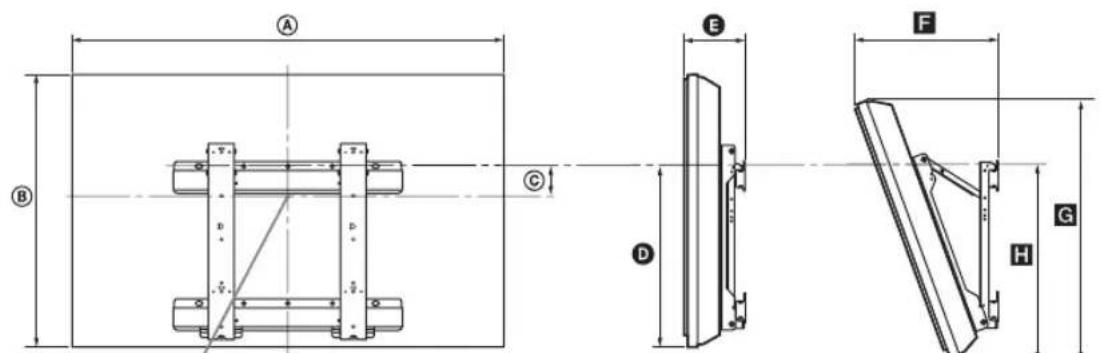

Tabell över TV:ns installationsmått

Modellnamn KDL-	Bildskärmsmått		Mått vid skärmens mittpunkt	Mått vid olika monteringsvinklar
				Vinkel (0°)		Vinkel (20°)
	A	B	C		D	E	F	G
60LX90x	144,0 90,6	3,1 50,3 12,1	38,6 85,0 52,1

Värdena i ovanstående tabell kan variera något beroende på installationen.

WARNING

Väggen där TV:n ska hängas upp måste vara tillräckligt stark för att kunna bära upp en vikt på åtminstone fyra gånger TV-apparatens vikt. Se "Specifikationer" (sidan 13) angående dess vikt.

Diagram/tabell för skruvarnas och hakarnas placering

Modellnamn Skruvens placering Hakens placering
KDL-60LX90x e, j a

Skruvens placering

Vid montering av monteringshaken på TV:n.

Hakens placering

Vid montering av TV:n på basplattan.

* Hakplaceringarna "b" och "c" kan inte användas för modellerna.

SU-WL700 (förutom KDL-60LX90x)

Montera på en vägg

Följ instruktionerna i den här bruksanvisningen samt i handboken som följer med väggfästet noga så att monteringen av väggfästet uppfyller säkerhetskraven. Siffrorna inom parantes indikerar installationsstegen som beskriv i handboken som följer med väggfästet.

1 Kontrollera delarna som följer med väggfästet (1). Se handboken som följer med väggfästet.

2 Välja installationsplats. (2-1) Se följande "Tabell över TV:ns installationsmått". Se till att det finns ett tillräckligt stort mellanrum mellan TV-apparaten, taket och utskjutande delar av väggen enligt instruktion.

3 Fäst basplattan på väggen. (2-2 till 3) Avgör var skruvarna skall sitta på väggen och fäst Basplattan. Se handboken som följer med väggfästet för mer information.

4 Ta vid behov loss bordsstativet från TV-apparaten. (4-1)

- Ta först bort underdelsskyddet och terminalskyddet innan du tar loss bordsstativet.

- Se "Demontera bordsstativet från TV:n" (sidan 7) för mer information.

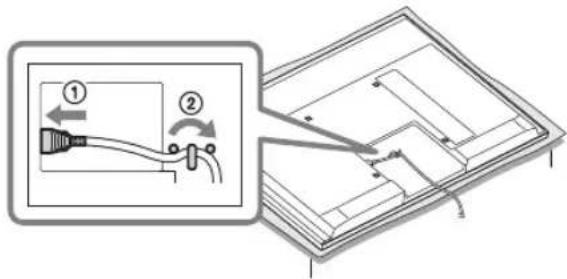

5 Ansluta medföljande nätkabel. (5-1)

- Sätt inte tillbaka underdelsskyddet och kontaktskyddet.

6 Placera mellanläggen.

①Ta bort de fyra skruvarna och bevara dem på en säker plats borta från barn.

②Placera de fyra mellanläggen (medföljer).

[NO TEXT]

- När du sätter tillbaka bordsstativet igen bör du se till att fästa de fyra skruvarna (som du tidigare avlägsnade) i deras ursprungliga hål på TV:ns baksida.

7 Fäst monteringsfästet och läsplattan. (4 -3 till 4 -7)

Se handboken som följer med väggfästet.

8 Förbered pappersmallen. (5-2)

1. Se följande "Tabell över TV:ns installationsmått" och markera TV:ns konturer på mallen.
2. Tejpa fast mallen på väggen enligt instruktionerna i handboken som följde med väggfästet. Följ instruktionerna i handboken som följer med väggfästet för att slutföra installationen. (5-3 till 6)

Tabell över TV:ns installationsmått

Enhet: cm

Modellnamn KDL-	Bildskärmsmått		Mått vid skärmens mittpunkt	Mått vid olika monteringsvinklar
				Vinkel (0°)		Vinkel (20°)
	A	B	C		D	E	F	G
52LX90x	126,1 80,4	1,3 43,4 7,5	39,0 75,3 49,5
40LX90x	99,4 65,2	8,9 43,4 7,5	33,8 61,0 49,5

Värdena i ovanstående tabell kan variera något beroende på installationen.

WARNING

Väggen där TV:n ska hängas upp måste vara tillräckligt stark för att kunna bära upp en vikt på åtminstone fyra gånger TV-apparatens vikt. Se "Specifikationer" (sidan 13) angående dess vikt.

Säkerhetsinformation

Installation

Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
- Placera TV:n på en stabil och plan yta.
- Endast en behörig servicetekniker får utföra vägginstallationer.
- Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:

• Väggfästet:
  SU-WL500 (KDL-60LX90x)
  SU-WL700 (KDL-52/40LX90x)
• Väggkonsol: SU-WH500

- Var noga med att använda skruvarna som medföljer väggfästet när du fäster monteringshakarna på TV:n. De medföljande skruvarna är utformade så att de måter 8 mm - 12 mm i längd, mätt från monteringshakens fästyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell. Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

8 mm - 12 mm

Transport

- Lossa alla kablar från TV:n innan du transporterar den.

- Det krävs två eller tre personer för att bära en stor TV-apparat.

- När du transporterar TV:n för hand, håll den såsom visas till höger. Tryck inte på LCD-panelen eller ramen runt bildskärmen.

- Håll TV:n i ett fast grepp undertill när du lyfter eller flyttar den.

- Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.

- Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

Ventilation

- Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.

- Lämna fritt utrymme runt TV:n enligt nedanstående figur.

- Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation.

Monterad på väggen

Monterad på stativ

- För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:

- Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.

- Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob.

- Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den.

- Installera inte TV:n såsom figurerna nedan visar.

Luften kan inte cirkulera fritt.

Nätkabel

Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:

• Använd endast nätkablar från Sony och inga andra märken.
• För in stickkontakten hela vägen i eluttaget.
• Anslut TV:n till ett eluttag som levererar 220-240 volt AC.
• För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.
• Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den.
• Håll nätkabeln på avständ från värmekällor.
• Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand.

Anmärkningar

• Använd inte medföljande nätkabel tillsammans med annan utrustning.
• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.
• Modifiera inte nätkabeln.
• Ställ inga tunga föremål på nätkabeln.
• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.
• Anslut inte alltför många apparater till ett och samma eluttag.
• Använd inte eluttag som inte passar till stickkontakten.

Förbjuden användning

Installera inte och använd inte TV:n på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom.

Platser:

Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök.

Miljöer:

Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

Situationer:

Använd inte TV:n med våta händer, när TV:ns hölje är demonterat eller med tillbehör som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar.

Trasiga delar:

• Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.
• Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars föreligger risk för elektriska stötar.

När TV:n inte används

• Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.
• Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.
• Vissa TV-apparater kan dock ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt.

Barnens säkerhet

• Se till att barn inte klättrar på TV:n.
• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag.

Om följande problem uppstår...

Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår.

Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker.

Om:

• Nätkabeln skadas.
• Eluttaget inte passar till stickkontakten.
  – TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den.
• Vätska eller något föremål råkar hamna i höljets öppningar.

Varning!

För att förhindra eldsvådor, ska stearinljus eller andra öppna lågor alltid förvaras på avständ från produkten.

Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra brandfara.

För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet.

Säkerhetsföreskrifter

Se på TV

• Vissa människor kan uppleva obehag (t.ex. ansträngda ögon, trötthet eller illamående) när man tittar på 3D-videobilder eller spelar stereoskopiska 3D-spel. Sony rekommenderar att alla som tittar på 3D-videobilder eller spelar stereoskopiska 3D-spel tar regelbundna pauser medan de gör det. Längden eller frekvensen av nödvändiga pauser varierar från person till person. Du måste själv avgöra vad som fungerar bäst. Om du upplever något obehag, ska du sluta titta på 3D-videobilder eller spela stereoskopiska 3D-spel tills obehaget upphör och kontakta en läkare om du tycker att det är nödvändigt. Du bör även granska (i) bruksanvisningen för alla andra enheter eller media som används med TV-apparaten och gå till (ii) vår webbplats (http://www.sonyeurope.com/myproduct) för den senaste informationen. Synen hos barn (speciellt under sex års ålder) utvecklas fortfarande. Kontakta en läkare (t.ex. en barn- eller ögonläkare) innan du låter barn titta på 3D-videobilder eller spela stereoskopiska 3D-spel. Vuxna ska övervaka barn och säkerställa att de följer rekommendationerna ovan.

• Vid användning av funktionen för simulerad 3D görs en bildomvandling av denna TV från 2D till 3D. Funktionen innebär att den visade bilden då har ändrats från originalbilden.

• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.

• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel.

LCD-skärm

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.
• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.
• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.
• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.
• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.
• LCD-skärmen innehåller en liten mängd flytande kristaller. Vissa lysrör som används i TV:n innehåller också kvicksilver. Kassera TV:n enligt lokala lagar och bestämmelser.

Hantering och rengöring av TV:ns bildskärm/hölje

Var noga med att lossa nätkabeln från eluttaget före rengöring.

Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.

• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.
• Spreja inte vatten eller rengöringsmedel direkt på TV-apparaten. Vätskan kan droppa ned på botten av bildskärmen eller utvändiga delar och orsaka felfunktion.
• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.
• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.
• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av stativet.

Extra utrustning

• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avständ från TV:n. Annars kan bildstörningar och/eller akustiskt brus uppstå.
• Denna utrustning har testats och befunnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningskabel som är kortare än 3 meter.

Batterier

• Var noga med att sätta i batterierna åt rätt håll (+ / -).
• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.
• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.
• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.
• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum.

Trådlös funktion

• Använd inte denna enhet i närheten av medicinsk apparatur (pacemaker m.m.) eftersom dessa apparater då kan upphöra att fungera.
• Även om den här enheten sänder/tar emot kodade signaler, bör du vara försiktig med icke-auktoriserat uppsnappande. Vi kan inte hållas ansvariga för problem som uppstår.

Kassering av TV-apparaten

Kassering av gamla elektriska och elektroniska produkter (tillämpligt inom EU och andra

europeiska länder med separata insamlingssystem)

Denna symbol på produkten eller dess förpackning anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa att produkten kasseras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För mer information om återvinning av denna produkt, kontakta de lokala myndigheterna, ortens sophämtningstjänst eller affären där du köpte produkten.

med separata insamlingssystem)

Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005% kvicksilver eller 0,004% bly. Med att sörja för att dessa batterier blir kastade på ett riktigt sätt kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levercras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.

Indledning

Når tv'et monteres på grundbeslaget.

For kunder i Frankrike

Sølvfargede avstandsklosser (4) (kun

KDL-60LX90x)

Skruer (M6 × 20) (4) (kun KDL-60LX90x)

Stativdeksel (1) ^*

Bunndeksel (1)*3

Ta av dekslet när batteriet skiftes ut.

3 LED-indikator

Slå på: Trykk én gang

Slå av: Hold strømknappen inne i

2 sekunder

- Pass på riktig orientering +/- när du skifter ut batteriet.

- Bruk kun det spesifiserte batteriet med dette produktet: Litium/manganbasert batteri CR2032.

- Sett TV-en på bordstativet, när du sikrer monteringskroken.

Ved montering av TV-en på festebraketten.

Montering på en vegg

Forholdsregler
