LIETOŠANAS INSTRUKCIJA KD-50X80L SONY

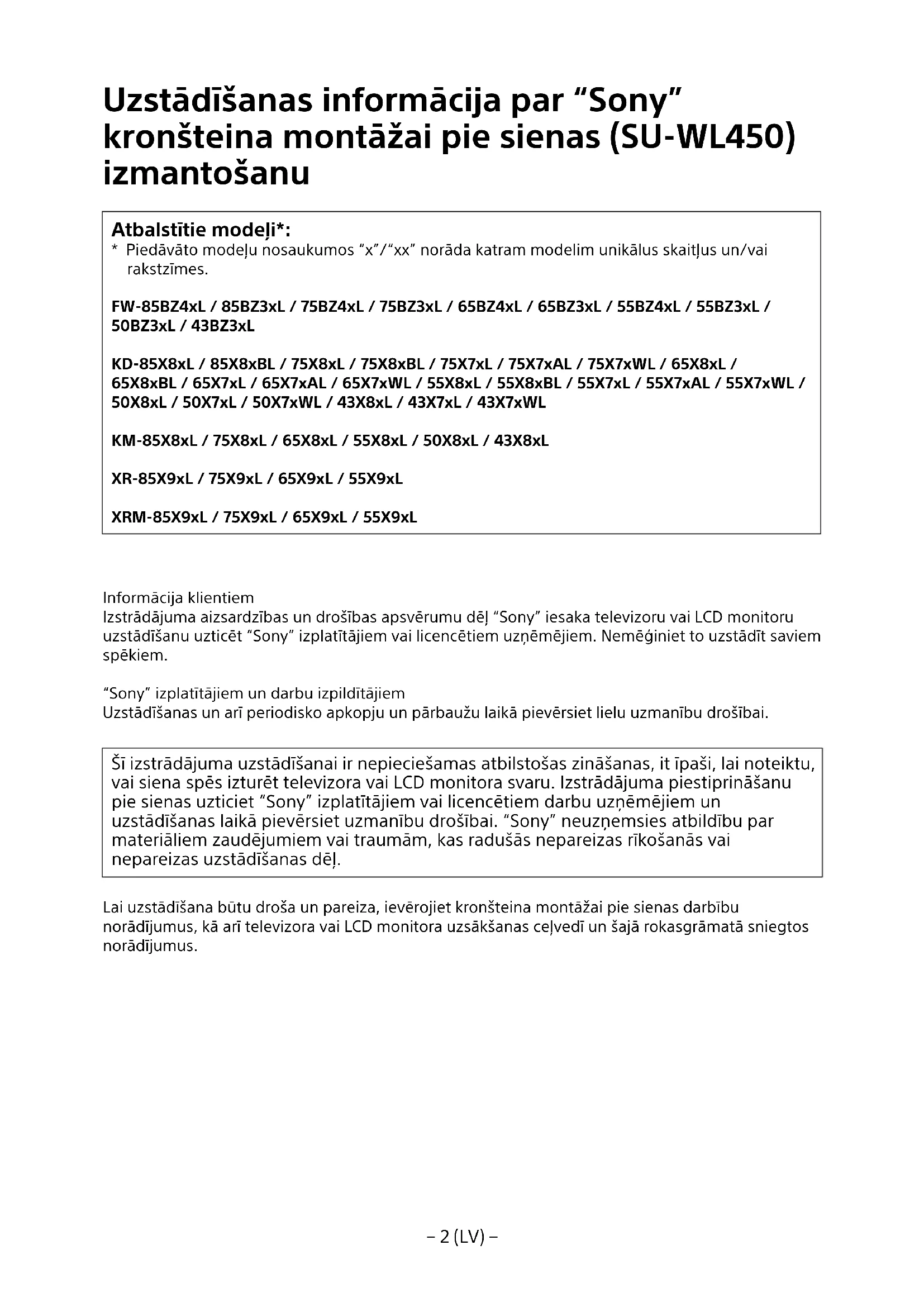

Uzstādīšanas informācija par "Sony" kronšteina montāžai pie sienas (SU-WL450) izmantošanu

Atbalstitie modeli\*:

* Piedāvāto modelu nosaukumos "x"/"xx" norāda katram modelim unikālus skaitjus un/vai rakstzīmes.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

Informācija klientiem

Izstrādājuma aizsardzības un drošības apsvērumu dēļ "Sony" iesaka televizoru vai LCD monitoru uzstādīšanu uzticēt "Sony" izplatītājiem vai licencētiem uzņēmējiem. Nemēģiniet to uzstādīt saviem spēkiem.

"Sony" izplatītājiem un darbu izpildītājiem

Uzstādīšanas un arī periodisko apkopju un pārbaužu laikā pievērsiet lielu uzmanību drošībai.

Šī izstrādājuma uzstādīšanai ir nepieciešamas atbilstošas zināšanas, it īpaši, lai noteiktu, vai siena spēs izturēt televizora vai LCD monitora svaru. Izstrādājuma piestiprināšanu pie sienas uzticiet "Sony" izplatītājiem vai licencētiem darbu uzņēmējiem un uzstādīšanas laikā pievērsiet uzmanību drošībai. "Sony" neuzņemsies atbildību par materiāliem zaudējumiem vai traumām, kas radušās nepareizas rīkošanās vai nepareizas uzstādīšanas dēļ.

Lai uzstādīšana būtu droša un pareiza, ievērojiet kronšteina montāžai pie sienas darbību norādījumus, kā arī televizora vai LCD monitora uzsākšanas celvedī un šajā rokasgrāmatā sniegtos norādījumus.

Kronšteins montāžai pie sienas

Drošība

Pateicamies, ka iegādājāties šo izstrādājumu.

Informācija klientiem

Televizora vai LCD monitora uzstādīšana pie sienas

BRĪDINĀJUMS!

JÄUZSTÄDA PROFESIONÄLAM MONTIERIM

Šo izstrādājumu ir atļauts uzstādīt tikai profesionālam montierim, kurš spēj noteikt, vai izvēlētā siena spēs noturēt televizora vai LCD monitora svaru. Ja montāžas laikā televizors vai LCD monitors netiek pienācīgi nostiprināts, tas var nokrist un radīt nopietnas traumas. "Sony" neuzņemas atbildību par jebkādiem zaudējumiem vai traumām, kas radušās nepareizas apiešanās vai montāžas rezultātā, vai ja montāžai nav izmantots "Sony" apstiprināts ražojums. Jūsu likumīgās tiesības (ja tādas attiecināmas) paliek spēkā.

Informācija "Sony" izplatītājiem

Lai uzstādītu šo izstrādājumu, vajadzīgas atbilstīgas prasmes. Lai varētu droši uzstādit izstrādājumu, noteikti izlasiet šo lietošanas rokasgrāmatu. "Sony" neuzņemas atbildību par bojājumiem vai traumām, kas rodas, ja izstrādājums netiek izmantots vai uzstādīts pareizi. Pēc izstrādājuma uzstādīšanas nododiet šo rokasgrāmatu klientam.

Šajā lietošanas rokasgrāmatā paskaidrots, kā pareizi apieties ar izstrādājumu un kas jāņem vērā, lai izvairītos no negadījumiem. Jums ir noteikti pilnīgi jāizlasa, jāizprot un jāievēro visas šajā lietošanas rokasgrāmatā sniegtās norādes. Pretējā gadījumā jūs riskējat gūt nopietnas traumas, sabojāt īpašumu, un garantija var tikt atcelta. Saglabājiet što rokasgrāmatu, lai vajadzības gadījumā varētu to pārskatīt.

Visi "Sony" izstrādājumi ir radīti, domājot par drošību. Taču, ja izstrādājums tiek izmantots nepareizl, jūs varat gūt nopietnas traumas, kuras rada uguns, strāvas trieciens un ierīces apgāšanās vai nokrišana. Noteikti ievērojiet drošības norādes, lai izvairitos no šādiem negadijumiem.

UZMANİBU!

Specializēti izstrādājumi

Šo kronšteinu montāžai pie sienas paredzēts lietot ar noteiktiem televizoriem vai LCD monitoriem. Lai noskaidrotu iespējas izmantot kronšteinu montāžai pie sienas, skatiet šā televizora vai LCD monitora atsauces celvedi.

Informācija klientiem

BRĪDINĀJUMS!

Neievērojot tālākās norādes, var gūt smagas vai nāvējošas traumas aizdegšanās, strāvas trieciena vai ierīces nokrišanas rezultātā.

Uzticiet uzstādīšanu licencētiem līgumstrādniekiem un raugieties, lai uzstādīšanas laikā tuvumā neatrastos mazi bērni.

Ja kronšteins montāžai pie sienas vai televizors vai LCD monitors nav uzstādīts pareizi, var notikt tālāk minētie negadījumi. Uzstādīšanu noteikti uzticiet licencētiem līgumstrādniekiem.

• Televizors vai LCD monitors var nokrist un radit jums nopietnas traumas, piemēram, nobrāzumus vai lūzumus.
• Ja siena, pie kuras piestiprināts kronšteins montāžai pie sienas, ir nestabila, nelidzena vai tā nav perpendikulāra attiecībā pret grīdu, ierīce var nokrist un radīt traumas vai sabojāt īpašumu. Sienai jāspēj noturēt svars, kas ir vismaz četras reizes lielāks par televizora vai LCD monitora svaru. (Sava televizora vai LCD monitora svaru skatiet televizora vai LCD monitora atsaucces ceļvedī.)
• Ja kronšteins montāžai pie sienas nav pienācīgi piestiprināts, konstrukcija var nokrist un radīt traumas vai sabojāt īpašumu.

Televizora vai LCD monitora pārvietošanu vai noņemšanu no kronšteina noteikti uzticiet licencētiem līgumstrādniekiem.

Ja televizoru vai LCD monitoru pārvieto vai noņem nelicencētas personas, tas var nokrist un radīt traumas vai materiālus zaudējumus. Liela televizora vai LCD monitora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja televizora vai LCD monitora diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot Ġギipti). Liela televizora vai LCD monitora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja televizora vai LCD monitora diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai Ġgipte).

Kad televizors vai LCD monitors ir piestiprināts pie kronšteina, neizskrūvējiet skrūves

u. c.

Pretējā gadījumā televizors vai LCD monitors var nokrist un radīt traumas vai materiālus zaudējumus.

Nepārveidojiet kronšteina montāžai pie sienas detalas.

Pretējā gadījumā kronšteins montāžai pie sienas var nokrist un radīt traumas vai sabojāt īpašumu.

Pie kronšteina piestipriniet tikai tam paredzētas ierīces.

Šo kronšteinu montāžai pie sienas paredzēts lietot tikai ar norādīto izstrādājumu. Uzstādot neapstiprinātas ierīces, tās var nokrist vai salūzt un radīt jums traumas vai materiālus zaudējumus.

Kronšteinu montāžai pie sienas nenoslogojiet ne ar ko citu, kā tikai ar televizoru vai LCD monitoru.

Nekratiet televizoru vai LCD monitoru pa kreisi/ labi, uz augšu/leju.

Pretējā gadījumā televizors vai LCD monitors var nokrist un radīt traumas vai materiālus zaudējumus.

Neatspiedieties pret televizoru vai LCD monitoru vai nekarājieties pie tā.

Neatspiedieties pret televizoru vai LCD monitoru vai nekarājieties pie tā, jo tas var uzkrist jums virsū un radīt nopietnas traumas.

UZMANİBU!

Neievērojot tālāk norādītās instrukcijas, jums var rasties traumas vai materiāli zaudējumi.

• Neizmantotās detaļas noglabājiet drošā vietā turpmākai lietošanai. Uzglabājiet tās bērniem nepieejamā vietā.

Tīrot vai veicot apkopi, nepielietojiet pārāk daudz spēka.

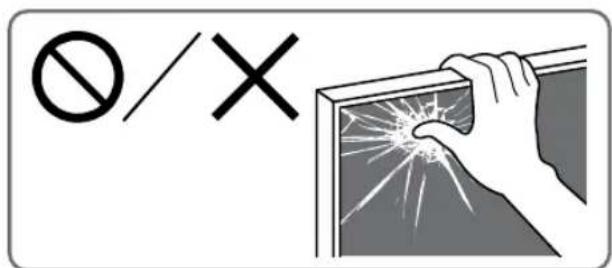

Darbojoties ar televizora vai LCD monitora augšpusi, nepielietojiet pārāk daudz spēka. Pretējā gadījumā televizors vai LCD monitors var nokrist un radīt traumas vai materiālus zaudējumus.

Noderīga informācija

• Ja televizors vai LCD monitors uz kronšteina montāžai pie sienas ir piestiprināts uz ilgu laiku, siena aiz vai virs televizora vai LCD monitora atkarībā no sienas materiāla var iekrāsoties citā krāsā, vai ari var atlīmēties tapetes.
• Kad kronšteins montažai pie sienas tiek noņemts, sienā paliek skrūvju caurumi.

- Nelietojiet kronšteinu montāžai pie sienas vietās, kur uz to var iedarboties mehāniskas vibrācijas.

Kronšteina montāžai pie sienas uzstādīšana

Informācija "Sony" izplatītājiem

BRĪDINĀJUMS!

Tālākās instrukcijas paredzētas tikai "Sony" izplatītājiem. Noteikti izlasiet iepriekš norādīto drošības informāciju un ievērojiet drošību, kad uzstādāt, apkopjat vai pārbaudāt šo izstrādājumu.

Neuzstādiet kronšteinu montāžai pie sienas vietās, kur televizora vai LCD monitora stūri vai sāni pēc tam būs izvirzīti no uzstādīšanas virsmas.

Neuzstädiet kronšteinu montāžai pie sienas vietās, kur televizora vai LCD monitora stūri vai sāni pēc tam būs izvirzīti no uzstādišanas virsmas, piemēram, pie kolonnas. Ja cilvēks vai priekšmets uzgrūdisies izvirzītam televizora vai LCD monitora sānam vai stūrim, var rasties traumas vai materiāli zaudējumi.

Neuzstādiet televizoru vai LCD monitoru virs vai zem gaisa kondicionētāja.

Ja uz televizora vai LCD monitora nonāk ūdens vai uz to ilgstoši tiek pūsta gaisa plūsma no kondicionētāja, var rasties aizdegšanās vai strāvas trieciena risks vai televizors vai LCD monitors var sākt darboties nepareizi.

Kronšteinu montāžai pie sienas noteikti uzstādiet pareizi un ievērojiet šajā lietošanas rokasgrāmatā sniegtās norādes.

Ja kāda no skrūvēm ir valīga vai izkritusi, kronšteins montāžai pie sienas var nokrist un radīt traumas vai sabojāt īpašumu. Noteikti izmantojiet sienas materiālam atbilstīgas skrūves un pareizi uzstādiet izstrādājumu, izmantojot četras vai vairāk 8 mm diametra skrūves (vai līdzvērtīgas).

Piegādātās skrūves un stiprinājuma detaļas izmantojiet pareizi, kā norādīts šajā lietošanas rokasgrāmatā. Izmantojot citas detaļas, televizors vai LCD monitors var nokrist un tikt bojāts vai radīt traumas.

Kronšteinu samontējiet, ievērojot lietošanas rokasgrāmatā norādīto procesu.

Ja kāda no skrūvēm ir valīga vai izkritusi, televizors vai LCD monitors var nokrist un tikt bojāts vai ari radīt traumas.

Kārtīgi pievelciet skrūves paredzētajās vietās.

Pretējā gadījumā televizors vai LCD monitors var nokrist un tikt bojāts vai arī radīt traumas citiem.

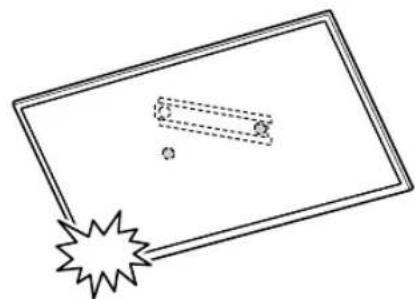

Uzstādot televizoru vai LCD monitoru, nepakļaujiet to triecieniem.

Ja televizors vai LCD monitors tiek pakļauts triecienam, tas var nokrist vai salūzt. Tas var radīt traumas.

Televizoru vai LCD monitoru uzstādiet uz sienas, kas ir gan perpendikulāra attiecībā pret grīdu, gan līdzena.

Pretējā gadījumā televizors vai LCD monitors var nokrist un radīt traumas.

Kad televizors vai LCD monitors ir uzstādīts, cieši nostipriniet vadus.

Ja cilvēki vai priekšmeti sapīsies vados, tas var radīt traumas cilvēkiem vai bojāt televizoru vai LCD monitoru.

Nesaspiediet mainstrāvas vadu vai savienojuma kabeli.

Ja mainstrāvas vads vai savienojuma kabelis ir iespiests starp kronšteinu un sienu vai ar spēku tiek locits vai vērpts, iekšējie vadi var atsegties un radīt ëssavienojumu vai strāvas caursīti. Tas var izraisīt aizdegšanos vai strāvas triecienu.

Skrūves kronšteina montāžai pie sienas piestiprināšanai pie sienas nav iekļautas komplektā.

Piestiprinot kronšteinu montāžai pie sienas, izmantojiet skrūves, kas piemērotas sienas materiālam un uzbūvei.

Pirms darba uzsākšanas

- Šajā rokasgrāmatā parādīto televizora vai LCD monitora attēlu uzdevums ir sniegt skaidrus un saprotamus paskaidrojumus par to darbību. Šī iemesla dēļ ilustrācijas var atšķirties no jūsu faktiskā televizora vai LCD monitora.

No kāda materiāla ir veidota siena?

Pirmkārt, pārbaudiet, no kāda materiāla ir siena, kur vēlaties piestiprināt televizoru vai LCD monitoru.

Riğipša siena ar profiliem

Noderīga informācija

• Maksimālais rīgipša sienas biezums: 16 mm.
• Pārliecinieties, ka iekšējais koka profila izmērs ir vismaz 51 mm × 102 mm vispārīgos gadījumos vai 38 mm × 89 mm nomināli.

Liets betons vai betona bloki

Noderīga informācija

• Uzstādiet kronšteinu montāžai pie sienas tieši pie lietā betona sienas.
• Pārliecinieties, ka lietā betona sienas biezums ir vismaz 203 mm.
• Pārliecinieties, ka atseviško betona bloku izmērs ir vismaz 203 mm × 203 mm × 406 mm.

Detalu pârbaude

- Pārbaudiet, vai iekļautas visas detaļas.

A Pamatne (20) (×1)	B Trīsis (×2)	C Skrūve (+PSW 6 × 20)(×4)	E Starplika (20 mm) (×2)
F Saite (×1) 1Pamatnes a	adapteris(×2)	J Skrūve (+PSW 4 × 10)(×8)	K Starplika (60 mm) (×2)
L Skrūve (+PSW 6 × 50)(×2)[IMAGE]

- Šīs daļas var netikt izmantotas jūsu modelim.

D Skrūve (+PSW 4 × 20)ar buksi (×2)	G Bukse (20) (M4) (×2) H	Skrūve (+PSW 4 × 20)(×2)	M Bukse (M4) (×2)
N Skrūve (+PSW 4 × 50)(×2)[IMAGE]

Komplektä ar televizoru vai LCD monitoru

Stiprinājums montāžai pie sienas VS (×4)*

* Tikai dažiem regioniem/valstim/modeliem.

Sagatavošanās uzstādīšanai

• Pirms uzstādīšanas sagatavojiet televizora vai LCD monitora atsauces celvedi un uzsākšanas celvedi.
• Pârbaudiet televizora vai LCD monitora uzstâdîšanas poziciju.
• Sagatavojiet četras vai vairāk 8 mm diametra skrūves un vienu 5 mm diametra skrūvi vai līdzvērtīgas (nav iekļautas komplektā). Izvēlieties skrūves, kas piemērotas sienas materiālam.
• Sagatavojiet šādus instrumentus:

*1		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Tikai rīgipša sienām ar profiliem

*2 Tikai lietam betonam vai betona blokam
*3 Atkaribā no modela
*4 Tikai televizoriem vai LCD monitoriem ar ekrāna diagonāli 189,3 cm (75 collas) un vairāk (izņemot ĕgipti)

Tikai televizoriem vai LCD monitoriem ar ekrāna diagonāli 75 collas (189,3 cm) un vairāk (tikai Ėギpte)

Kronšteina montāžai pie sienas uzstādīšana

1 Izvēlieties uzstādīšanas vietu.

Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar četrkāršu televizora vai LCD monitora svaru. Televizora vai LCD monitora svaru skatiet televizora vai LCD monitora atsauces celvedī.

Piezime

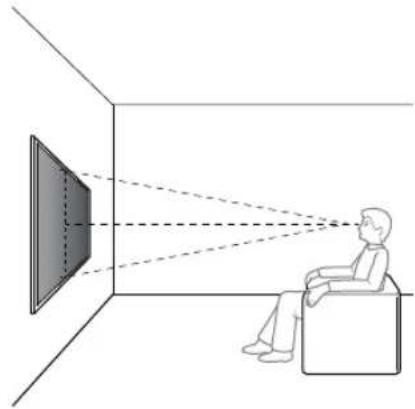

• Pēc televizora vai LCD monitora uzstādīšanas pie sienas tā augšējā dāja nedaudz sasveras uz priekšu.
• Mēs iesakām pārbaudīt televizora vai LCD monitora novietojumu paredzētajā skatīšanās vidē.

2 Izvēlieties vienu no tālāk parādītajiem sienas stiprinājuma veidiem.

2-a: Parastā montāža

2-b: Kompaktā montāža

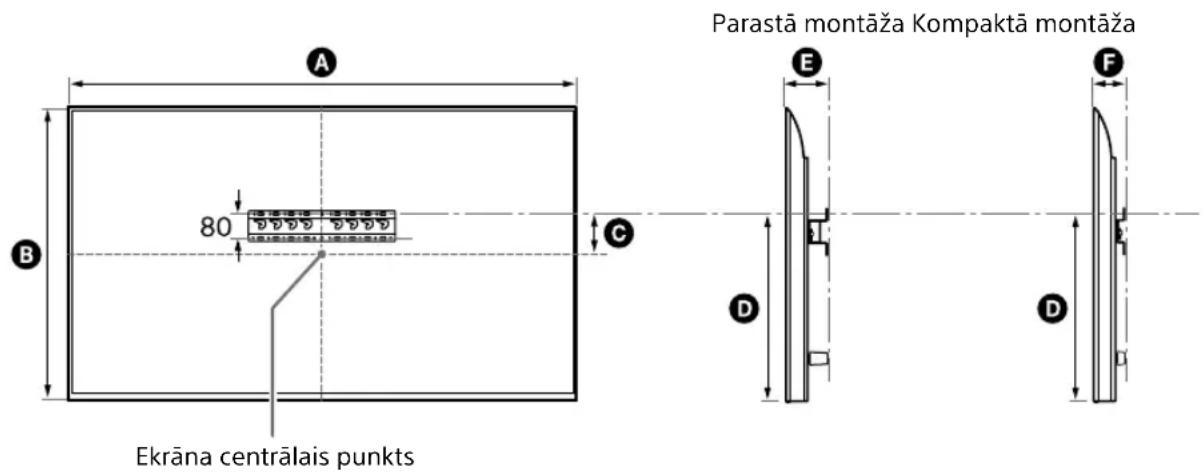

- Skatīt "Kronšteina montāžai pie sienas uzstādīšanas izmēri" 19. lpp.

BRĪDINĀJUMS!

- Ja atlasīta 2-b. iespēja, būs ierobežota piekļuve aizmugures ligzdām.

2-a2-b

3 Ja ir atlasīta parastā montāža (2-a):

Piestipriniet pamatnes adapteri Ⓘ, izmantojot skrūvi (+PSW 4 × 10) Ⓙ uz pamatnes (20) Ⓔ.

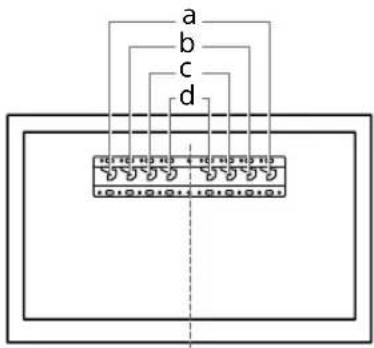

- Skatīt“Pamatnesadaptera① uzstādīšanas vieta” 21. lpp.

Piem., pamatnes adaptera ① uzstādīšana vietā "a"

Ja ir atlasīta kompaktā montāža (2-b):

Izlaidiet šo darbību.

4 Izvēlieties, kurās vietās skrūvēsit skrūves, lai piestiprinātu pamatni (20) Ⓐ.

- Skatīt "Specifikācijas" 18. lpp.

BRĪDINĀJUMS!

• Nosakiet tās sienas izturību, pie kuras stiprināsit televizoru vai LCD monitoru. Ja vajadzīgs, pastipriniet sienu.
• Sienai, pie kuras stiprināsit televizoru vai LCD monitoru, jāspēj noturēt svaru, kas vismaz četras reizes pārsniedz televizora vai LCD monitora svaru. (Sava televizora vai LCD monitora svaru skatiet televizora vai LCD monitora atsauces celvedī.)

Ja ir atlasīta parastā montāža (2-a):

Piem., novietojuma atzīmēšana vietā “a”, lai tas atbilstu pamatnei (20) Ⓐ

Ja ir atlasīta kompaktā montāža (2-b):

Piem., novietojuma atzīmēšana vietā "a", lai tas atbilstu pamatnei (20) Ⓐ

5 Atzīmju vietās izurbiet caurumus.

Pārliecinieties, ka vieta uz sienas, kur tiks urbtas atveres, ir pietiekami izturīga, lai spētu izturēt vismaz četrkārtīgu televizora vai LCD monitora svaru.

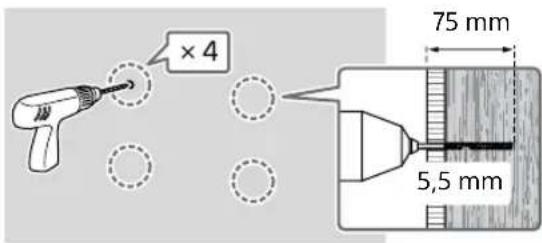

Rīgipša sienas urbšana ar profiliem:

×4 75 mm 5,5 mm

Piezime

- Palīgurbumi jāveic 75 mm dzilumā, izmantojot 5,5 mm diametra urbi.

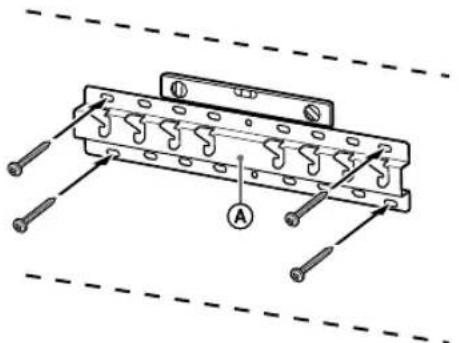

6 Piestipriniet pamatni (20) Ⓐ pie sienas, izmantojot piemērotas skrūves (nav iekļautas komplektā).

Piezime

• Izmantojiet četras vai vairāk 8 mm diametra skrūves vai līdzvērtīgas (nav iekļautas komplektā).
• Izmantojiet limeņrādi, lai pārliecinātos, ka pamatne (20) Ⓐ ir nolīmeņota.

Ja ir atlasīta parastā montāža (2-a): leskrūvējiet četras skrūves pamatnes adaptera ① atverēs, ar pamatni (20) Ⓐ.

Piem., pamatnes (20) Ⓐ uzstādīšana vietā "a"

Ja ir atlasīta kompaktā montāža (2-b):

Piem., pamatnes (20) Ⓐ uzstādīšana vietā "a"

7 Tikai modeliem FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

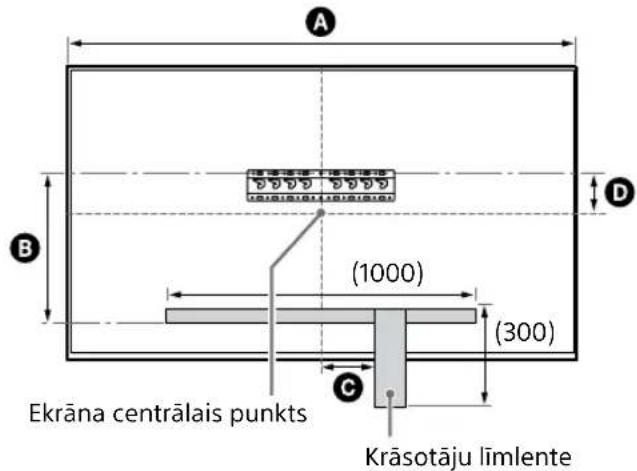

Atzīmējiet uzstādīšanas vietu uz sienas.

Izmantojiet krāsotāju līmlenti vai citu materiālu (nav iekļauts komplektācijā), lai atzīmētu televizora vai LCD monitora atrašanās vietu pie pamatnes (20) Ⓐ vai pamatnes adaptera ①.

- Skatīt "Televizors vai LCD monitora uzstādīšanas vietas atzīmēšana uz sienas" 22. Ipp.

Iznemot modeliem FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL Izlaidiet šo darbību.

Sagatavošanās televizora vai LCD monitora uzstādīšanai

Piezime

- Izskrūvētās skrūves un neizmantotās daļas noteikti uzglabājiet drošā, bērniem nepieejamā vietā.

∅/X

Televizora vai LCD monitora uzstādīšana pie sienas no kartona kārbas\*

* Tikai dažiem regioniem/valstim/modeliem.

Tikai modeliem FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

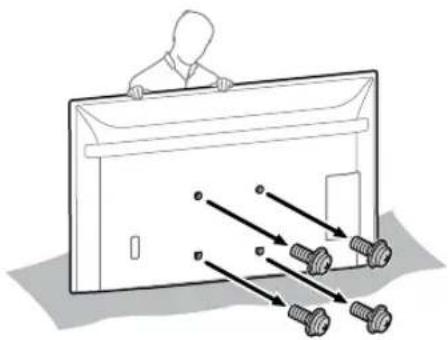

1 Izskrūvējiet televizora vai LCD monitora aizmugurē esošās skrūves.

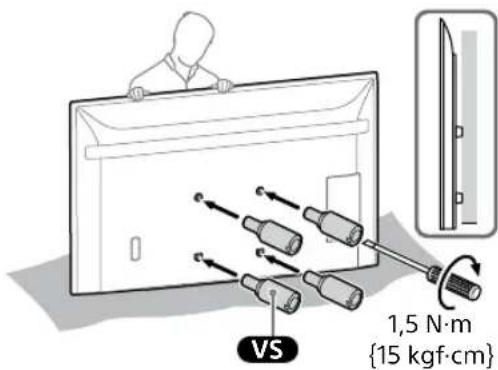

2 Pievienojiet stiprinājumu montāžai pie sienas VS (ietilpst televizora vai LCD monitora komplektā) televizora vai LCD monitora aizmugurē (lai tas atrastos paralēli sienai).

VS 1,5 N·m {15 kgf·cm}

Piezime

- Pārliecinieties, vai stiprinājums montāžai pie sienas VS ir rūpīgi piestiprināts televizoram vai LCD monitoram. Lai pievienotu stiprinājumu montāžai pie sienas VS, izmantojiet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams pārmērīgi pievilkt stiprinājumu montāžai pie sienas VS un sabojāt televizoru vai LCD monitoru.

3 Piestipriniet kronšteina montāžai pie sienas stiprinājuma elementus. Pārbaudiet uzkabes daļas, skatot “Komplektā ar SU-WL450” sadaļā “Detaļu pārbaude” 6. lpp.

Piezime

- Cieši pieskrūvējiet stiprinājuma elementus. - Ja tiek izmantots elektriskais skrūvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}.

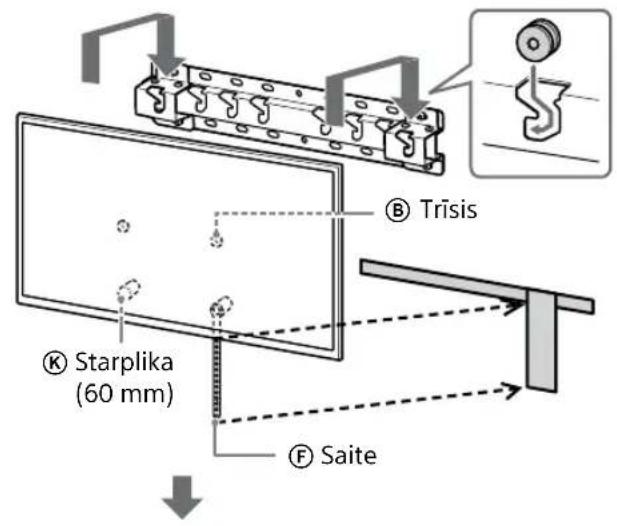

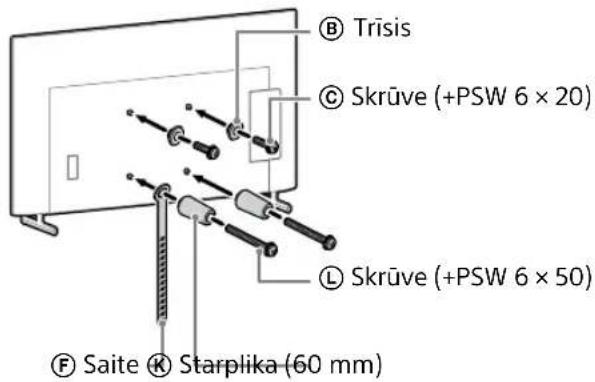

Ja ir atlasīta parastā montāža (2-a):

Trīsis Skrūve (+PSW 6 × 20) Skrūve (+PSW 6 × 50) Starplika (60 mm) Saite

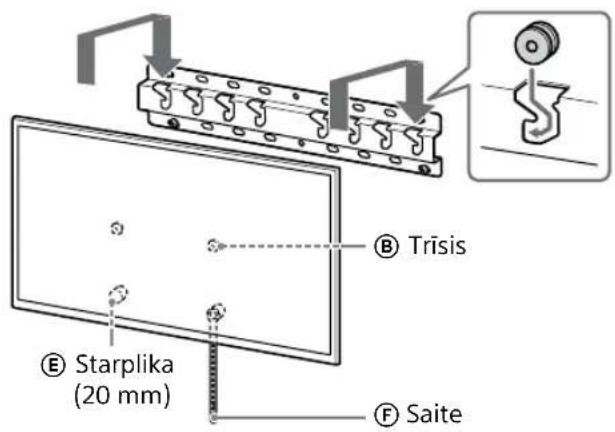

Ja ir atlasīta kompaktā montāža (2-b):

Trīsis Skrūve (+PSW 6 × 20) Skrūve (+PSW 6 × 20) Starplika (20 mm) Saite

4 lespraudiet televizorā vai LCD monitorā vajadzīgo(-os) kabeli (-lus).

Pirms piestiprināt televizoru vai LCD monitoru pie sienas, noteikti savienojiet kabelus. Kad televizors vai LCD monitors jau būs uzstādīts, kabelus nebūs iespējams savienot.

Piezime

• Kabeļa vilkšanu cauri sienai uzticiet licencētam speciālistam.
• Sasaistiet savienojošos kabelus, lai nepieļautu iespēju uz tiem uzkāpt pirms montāžas pie sienas.

Televizora vai LCD monitora uzstādīšana pie sienas no galda statna\*

* Tikai dažiem regioniem/valstim/modeliem.

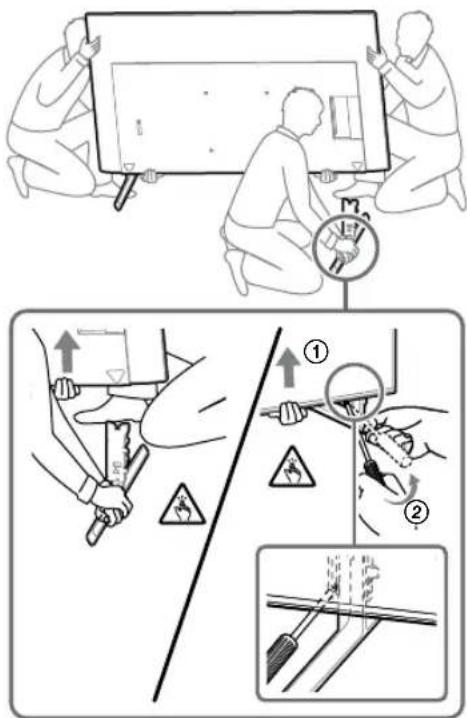

1 Piestipriniet galda statīvu, lai televizoru vai LCD monitoru novietotu vertikāli.

- Skatiet jūsu televizora vai LCD monitora uzstādīšanas celvedi.

2 Izskrūvējiet televizora vai LCD monitora aizmugurē esošās skrūves.

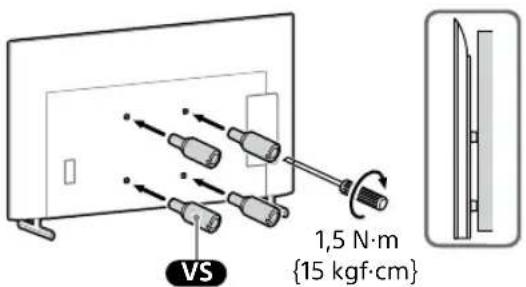

3 Pievienojiet stiprinājumu montāžai pie sienas VS (ietilpst televizora vai LCD monitora komplektā) televizora vai LCD monitora aizmugurē (lai tas atrastos paralēli sienai).

VS 1,5 N·m {15 kgf·cm}

Piezime

- Pārliecinieties, vai stiprinājums montāžai pie sienas VS ir rūpīgi piestiprināts televizoram vai LCD monitoram.

Lai pievienotu stiprinājumu montāžai pie sienas VS, izmantojiet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams pārmērīgi pievilkt stiprinājumu montāžai pie sienas VS un sabojāt televizoru vai LCD monitoru.

4 Piestipriniet kronšteina montāžai pie sienas stiprinājuma elementus. Pārbaudiet uzkabes daļas, skatot “Komplektā ar SU-WL450” sadalā “Detaļu pārbaude” 6. lpp.

Piezime

• Cieši pieskrūvējiet stiprinājuma elementus.
• Ja tiek izmantots elektriskais skrūvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}.

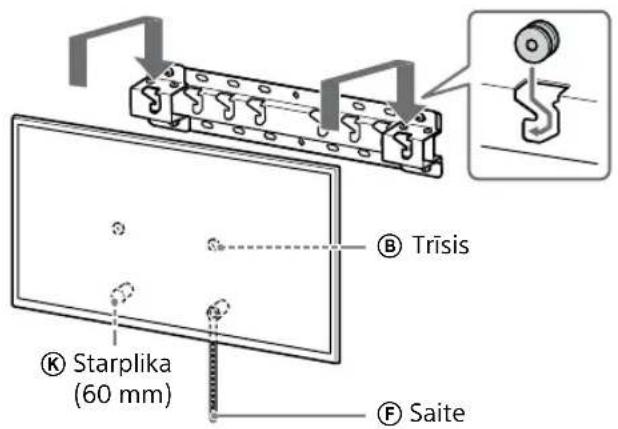

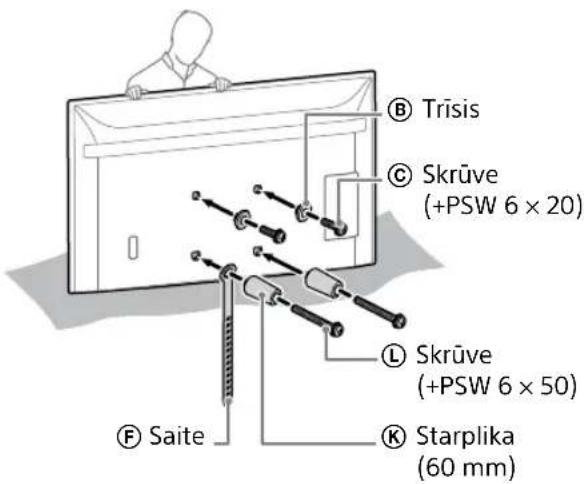

Ja ir atlasīta parastā montāža (2-a):

B Trisis © Skrūve (+PSW 6 × 20) L Skrūve (+PSW 6 × 50) F Saite © Starplika (60 mm)

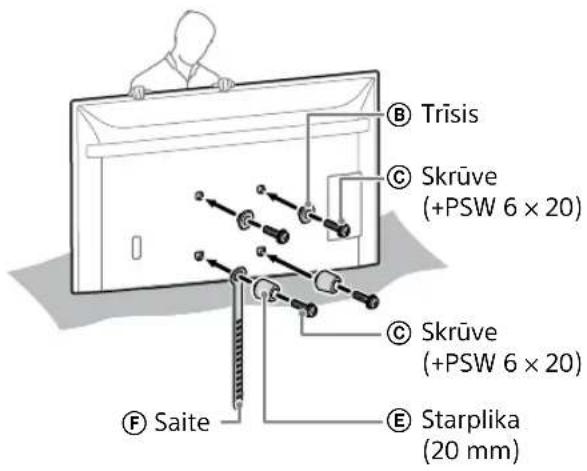

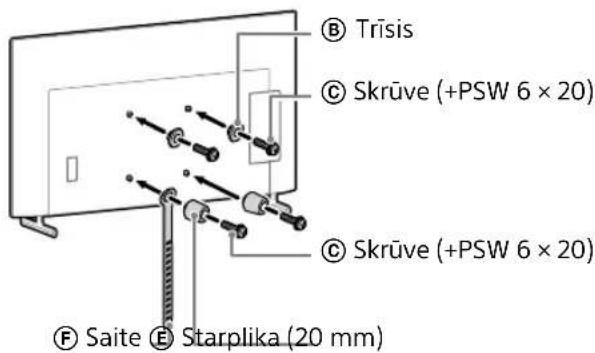

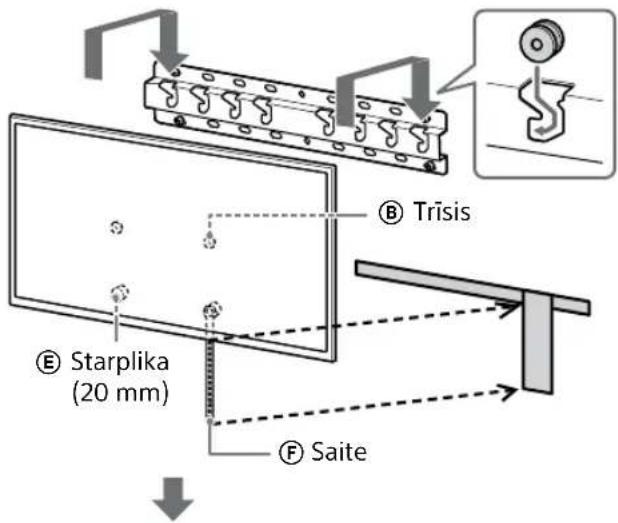

Ja ir atlasīta kompaktā montāža (2-b):

B Trīsis © Skrūve (+PSW 6 × 20) © Skrūve (+PSW 6 × 20) F Saite E Starplika (20 mm)

5 lespraudiet televizorā vai LCD monitorā vajadzīgo(-os) kabeli (-ļus).

Pirms piestiprināt televizoru vai LCD monitoru pie sienas, noteikti savienojiet kabelus. Kad televizors vai LCD monitors jau būs uzstādīts, kabelus nebūs iespējams savienot.

Piezime

• Kabeļa vilkšanu cauri sienai uzticiet licencētam speciālistam.
• Sasaistiet savienojošos kabelus, lai nepieļautu iespēju uz tiem uzkāpt pirms montāžas pie sienas.

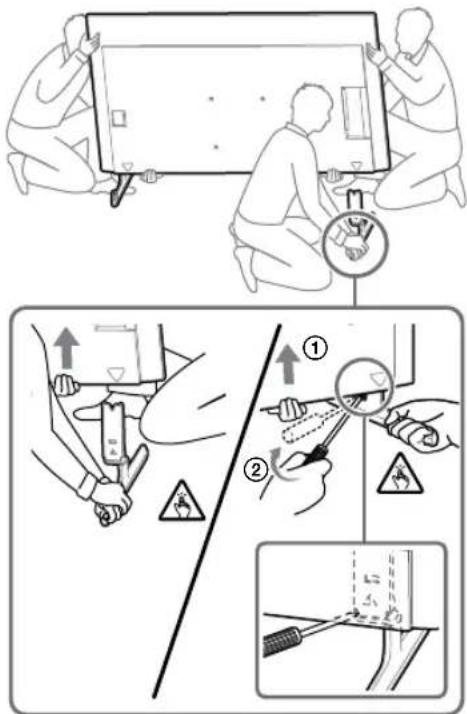

6 Atvienojiet no televizora vai LCD monitora galda statīvu.

Nākamajā ilustrācijā parādīts veicamās darbības piemērs.

Iznemot modeliem FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Nonemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru vai LCD monitoru.

- Atkārtojiet iepriekšējo darbību un nonemiet galda statīva otru pusi.

Tikai modeliem FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL

- Nonemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru vai LCD monitoru.

- Atkārtojiet iepriekšējo darbību un nonemiet galda statīva otru pusi.

Tikai modeliem KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L

- Nonemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru vai LCD monitoru.

- Atkārtojiet iepriekšējo darbību un noņemiet galda statīva otru pusi.

- Nonemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru vai LCD monitoru.

- Atkārtojiet iepriekšējo darbību un nonemiet galda statīva otru pusi.

Piezime

• Lai atvienotu galda statīvu, nepieciešama vismaz triju cilvēku palīdzība.
• Galda statīvu nedrīkst atvienot no televizora vai LCD monitora ar pārmērīgu spēku, jo tādējādi televizors vai LCD monitors var nokrist un radīt traumas vai televizora vai LCD monitora bojājumus.
• Veicot darbības ar galda statīvu, ievērojiet piesardzību, lai novērstu televizora vai LCD monitora bojājumus.
• Ja galda statīvs nav nostiprināts, uzmanieties, ceļot televizoru vai LCD monitoru, jo statīvs var gāzties un radīt traumas.
• Uzmanieties, noņemot televizoram vai LCD monitoram galda statīvu, lai nepieļautu televizora vai LCD monitora apgāšanos un virsmas, uz kuras balstās televizors vai LCD monitors, sabojāšanu.

Televizora vai LCD monitora piestiprināšana pie sienas

Tikai modeliem FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

BRĪDINĀJUMS!

- Liela televizora vai LCD monitora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja televizora vai LCD monitora diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot ĕģipti). Liela televizora vai LCD monitora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja televizora vai LCD monitora diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai ĕģipte).

• Informāciju par Trīšu Ⓑ izvietojumu uz pamatnes (20) Ⓐ vai pamatnes adaptera ①, skatiet "Pamatnes adaptera ① uzstādīšanas vieta" 21. lpp.
• Kad turat televizoru vai LCD monitoru, pārliecinieties, vai tā aizmugure pieskaras pamatnei (20) Ⓐ vai pamatnes adapterim Ⓓ.

Piezime

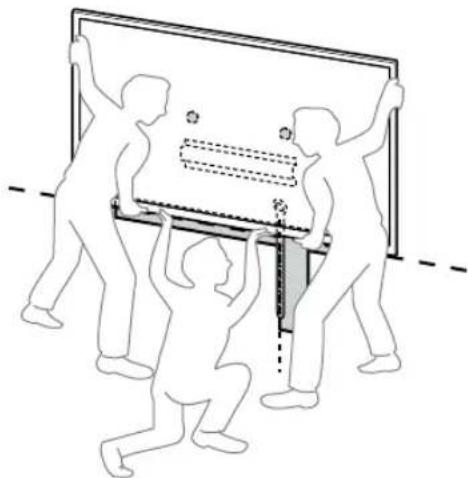

• Turiet televizoru vai LCD monitoru stingri ar abām rokām un pārliecinieties, vai saite (F) un televizora vai LCD monitora apakšmala sakrīt ar krāsotāju līmlenti.
• Nesiet televizoru vai LCD monitoru trijatā un lieciet, lai viena persona, kas ir televizora vai LCD monitora priekšā, vada pārējos, lai pielāgotu pozīciju.

• Uzmanīgi slidiniet televizoru vai LCD monitoru uz leju un ievietojiet televizora vai LCD monitora aizmugurē piestiprinātos trīšus Ⓑ pamatnē (20) Ⓐ vai pamatnes adapterī ①, lai tie atbilstu atveru formai.
• Pēc televizora vai LCD monitora uzstādīšanas pie sienas pārbaudiet, vai trīši ⑧ ir cieši piestiprināti pamatnei (20) ⑨ vai pamatnes adapterim ⑪.
• Lēnām atlaidiet rokas, lai pārliecinātos, vai televizors vai LCD monitors nekrīt.

- Pēc televizora vai LCD monitora uzstādīšanas pie sienas, noņemiet krāsotāju līmlenti vai citu uzmantoto materiālu no sienas.

Ja ir atlasīta parastā montāža (2-a):

Trisis Starplika (60 mm) Saite

Ja ir atlasīta kompaktā montāža (2-b):

Trīsis Starplika (20 mm) Saite

- Izmantojiet 5 mm diametra skrūvi vai līdzvērtīgu (nav iekļauta komplektā).

Piezime

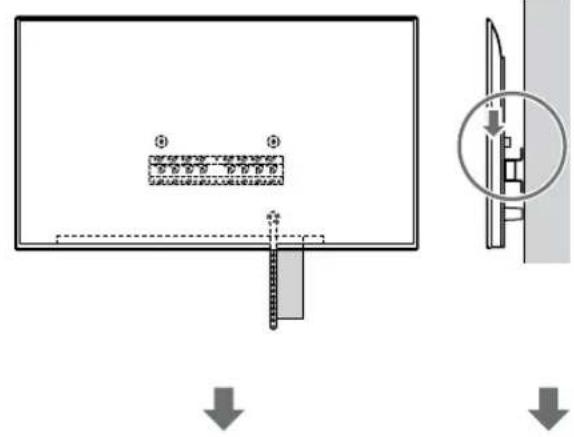

- Nedaudz pavelciet televizora vai LCD monitora apakšdaļu savā virzienā, lai pārliecinātos, ka tā nekustas. Ja ir kāda kustība, tas nav pareizi nostiprināts, un saite Ⓕ atkal ir stingri jānostiprina.

Iznemot modeliem FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

BRĪDINĀJUMS!

- Liela televizora vai LCD monitora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja televizora vai LCD monitora diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot ĕģipti). Liela televizora vai LCD monitora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja televizora vai LCD monitora diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai ĕģipte).

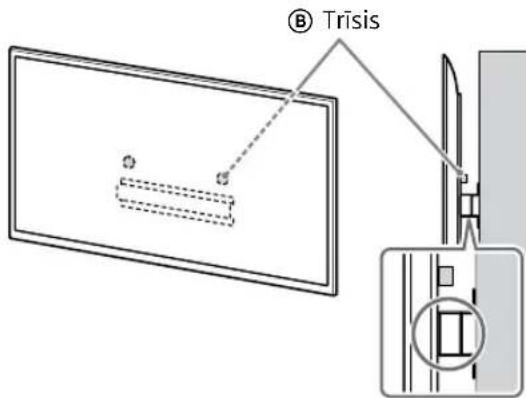

- Informāciju par Trīšu Ⓑ izvietojumu uz pamatnes (20) Ⓐ vai pamatnes adaptera ①, skatiet "Pamatnes adaptera ① uzstādīšanas vieta" 21. lpp. - Kad turat televizoru vai LCD monitoru, pārliecinieties, vai tā aizmugure pieskaras pamatnei (20) Ⓐ vai pamatnes adapterim ①.

B Trisis

Piezime

- Turiet televizoru vai LCD monitoru stingri ar abâm rokâm.

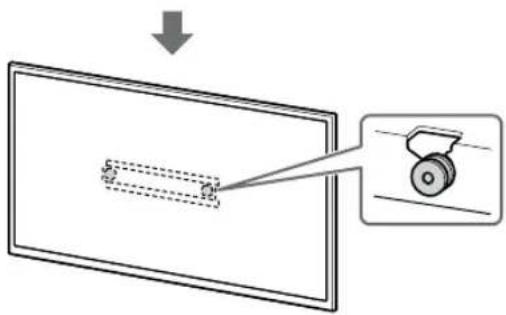

2 Uzstādiet televizoru vai LCD monitoru uz pamatnes (20) Ⓐ vai pamatnes adaptera ①.

• Uzmanīgi slidiniet televizoru vai LCD monitoru uz leju un ievietojiet televizora vai LCD monitora aizmugurē piestiprinātos trīšus Ⓑ pamatnē (20) Ⓐ vai pamatnes adapterī ①, lai tie atbilstu atveru formai.
• Pēc televizora vai LCD monitora uzstādīšanas pie sienas pārbaudiet, vai trīši ⑧ ir cieši piestiprināti pamatnei (20) ⑨ vai pamatnes adapterim ⑪.
• Lēnām atlaidiet rokas, lai pārliecinātos, vai televizors vai LCD monitors nekrīt.

Ja ir atlasīta parastā montāža (2-a):

Trisis K Starplika (60 mm) F Saite

Ja ir atlasīta kompaktā montāža (2-b):

Trisis Starplika (20 mm) Saite

- Izmantojiet 5 mm diametra skrūvi vai līdzvērtīgu (nav iekļauta komplektā).

Piezime

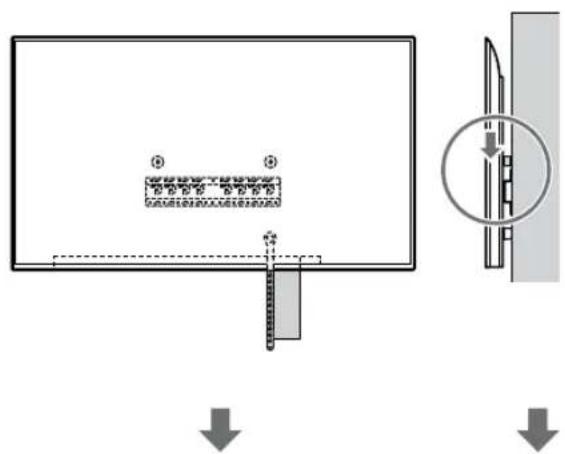

- Nedaudz pavelciet televizora vai LCD monitora apakšdaļu savā virzienā, lai pārliecinātos, ka tā nekustas. Ja ir kāda kustība, tas nav pareizi nostiprināts, un saite Ⓕ atkal ir stingri jānostiprina.

Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta

Pārliecinieties par tālāko.

• Trīši Ⓑ ir cieši uzkarināti uz pamatnes (20) Ⓐ vai pamatnes adaptera ①.
  • Vads un kabelis nav savërpts vai saspiests.
  • Saite Ⓕ ir stingri nostiepta.

BRĪDINĀJUMS!

- Ja maiñstrāvas vads tiek novietots nepareizi, var rasties ëssavienojums, kas var izraisīt aizdegšanos vai strāvas triecienu. Drošības labad noteikti pārliecinieties, vai uzstādīšana paveikta pareizi.

Cita informācija

Nonemot televizoru vai LCD monitoru, veiciet uzstādīšanas darbības pretējā secībā.

- Liela televizora vai LCD monitora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja televizora vai LCD monitora diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot ĕギpti). Liela televizora vai LCD monitora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja televizora vai LCD monitora diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai ĕgipte).

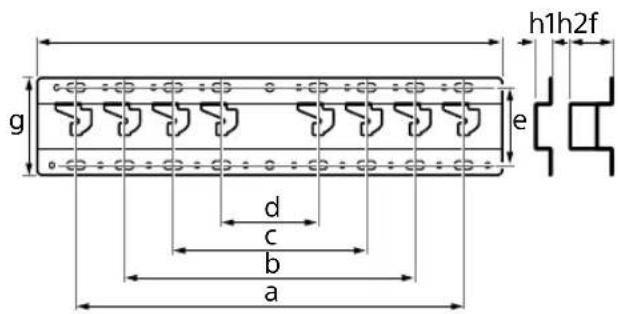

Specifikācijas

g h1h2f e d c b a

Izmēri: (aptuveni) [mm]

h1 : 20 (kompaktā montāža, 2-b)
h2 : 60 (parastā montāža, 2-a)

Svars (pamatne): (aptuveni) [kg] 0,8

Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Atsauces

Kronšteina montāžai pie sienas uzstādīšanas izmēri

Izmēri tabulā var nedaudz mainīties atkarībā no uzstādīšanas.

(mm)

Modeļa nosaukums	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43 592	138 96
XR-85X90LXRM-85X90L	1891	1085	58	607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X78AL / 75X77L / 75X75WL	1686	969	8	495	137 95
KD-75X85LKM-75X85L	1671	960	21	508	123	81
KD-75X81BL / 75X80LKM-75X80L	1675	962	12	493	137 95
XR-75X90LXRM-75X90L	1668	959	21	508	123	81
FW-65BZ40L / 65BZ35L / 65BZ30LKD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BLKM-65X85L	1447	832	85	505	123 81
KD-65X81BL / 65X80LKM-65X80L	1452	836	76	494	135	93
XR-65X90LXRM-65X90L	1445	831	85	505	123 81

(mm)

Modeļa nosaukums	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Pamatnes adaptera ① uzstādīšanas vieta

a b c d

Modeļa nosaukums Āka atrašanās vieta
FW-85BZ40L / 85BZ35L /85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L /75BZ30LKD-75X85L / 75X81BL /75X80L / 75X78AL / 75X77L /75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L /65BZ30LKD-65X85L / 65X85BL /65X81BL / 65X80L /65X78AL / 65X77L /65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Modeļa nosaukums Āka atrašanās vieta
FW-55BZ40L / 55BZ35L /55BZ30LKD-55X85L / 55X81BL /55X80L / 55X78AL / 55X77L /55X75WLKM-55X85L / 55X80LXR-55X90LXRM-55X90L	b
FW-50BZ30LKD-50X80L / 50X77L /50X75WLKM-50X80L	c
FW-43BZ30LKD-43X80L / 43X77L /43X75WLKM-43X80L	c

Televizors vai LCD monitora uzstādīšanas vietas atzīmēšana uz sienas

A B (1000) (300) C Ekrāna centrālais punkts Krāsotāju limlente

(mm)

Modela nosaukums	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21
