LIETOŠANAS INSTRUKCIJA Bravia KD55XG8196BU SONY

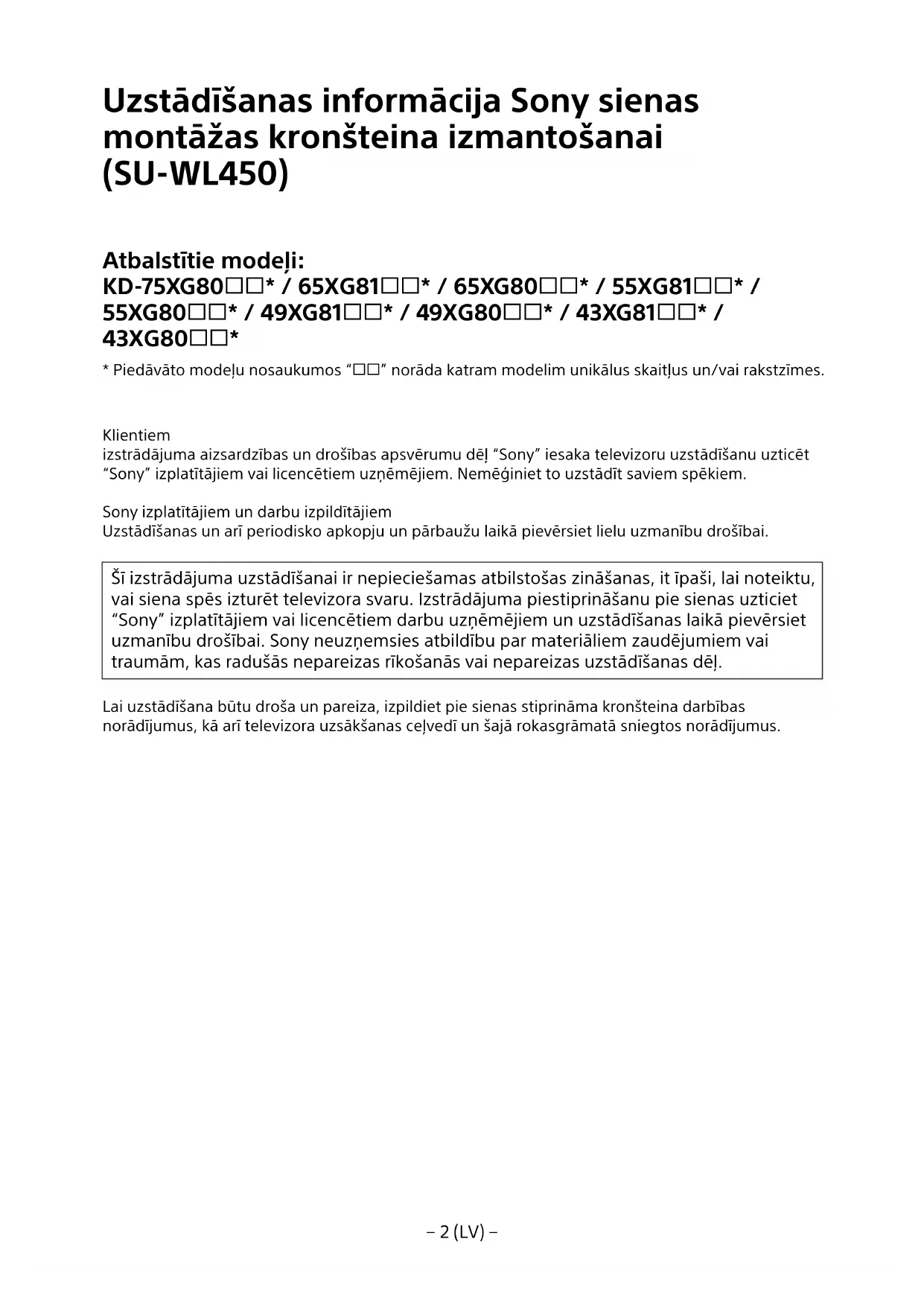

Uzstādīšanas informācija Sony sienas montāžas kronšteina izmantošanai (SU-WL450)

Atbalstitie modeli:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* /

55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* /

43XG80□□*

* Piedāvāto modelu nosaukumos “□□” norāda katram modelim unikālus skaitļus un/vai rakstzīmes.

Klientiem

izstrādājuma aizsardzības un drošības apsvērumu dēl "Sony" iesaka televizoru uzstādīšanu uzticēt

"Sony" izplatītājiem vai licencētiem uzņēmējiem. Nemēģiniet to uzstādīt saviem spēkiem.

Sony izplatītājiem un darbu izpildītājiem

Uzstādīšanas un arī periodisko apkopju un pārbaužu laikā pievērsiet lielu uzmanību drošībai.

Šī izstrādājuma uzstādīšanai ir nepieciešamas atbilstošas zināšanas, it īpaši, lai noteiktu, vai siena spēs izturēt televizora svaru. Izstrādājuma piestiprināšanu pie sienas uzticiet "Sony" izplatītājiem vai licencētiem darbu uzņēmējiem un uzstādīšanas laikā pievērsiet uzmanību drošībai. Sony neuzņemsies atbildību par materiāliem zaudējumiem vai traumām, kas radušās nepareizas rīkošanās vai nepareizas uzstādīšanas dēļ.

Lai uzstādīšana būtu droša un pareiza, izpildiet pie sienas stiprināma kronšteina darbības norādījumus, kā arī televizora uzsākšanas celvedī un šajā rokasgrāmatā sniegtos norādījumus.

Drošība

Pateicamies, ka iegādājāties šo izstrādājumu.

Informācija klientiem

Lai uzstādītu šo izstrādājumu, vajadzīgas atbilstīgas prasmes. Uzticiet uzstādīšanu "Sony" izplatītājiem vai licencētiem līgumstrādniekiem un raugieties, lai uzstādišanas laikā tiktu ievērota drošība. "Sony" neuzņemas atbildību par bojājumiem vai traumām, kas rodas, ja izstrādājums netiek izmantots vai uzstādīts pareizi vai ja tiek uzstādīts neapstiprināts izstrādājums. Jūsu likumīgās tiesības (ja tādas attiecināmas) paliek spēkā.

Informācija "Sony" izplatītājiem

Lai uzstādītu šo izstrādājumu, vajadzīgas atbilstīgas prasmes. Lai varētu droši uzstādīt izstrādājumu, noteikti izlasiet šo rokasgrāmatu. "Sony" neuzņemas atbildību par bojājumiem vai traumām, kas rodas, ja izstrādājums netiek izmantots vai uzstādīts pareizi. Pēc izstrādājuma uzstādīšanas nododiet šo rokasgrāmatu klientam.

Šajā rokasgrāmatā paskaidrots, kā pareizi apieties ar izstrādājumu un kas jānem vērā, lai izvairītos no negādījumiem. Rūpīgi izlasiet šo rokasgrāmatu un izmantojiet izstrādājumu pareizi. Saglabājiet šo rokasgrāmatu, lai vajadzības gadījumā varētu to pārskatīt.

Visi "Sony" izstrādājumi ir radīti, domājot par drošību. Taču, ja izstrādājums tiek izmantots nepareizli, jūs varat gūt nopietnas traumas, kuras rada uguns, strāvas trieciens un ierīces apgāšanās vai nokrišana. Noteikti ievērojiet drošības norādes, lai izvairītos no šādiem negadijumiem.

UZMANIBU!

Specializēti izstrādājumi

Šis sienas kronšteins paredzēts lietošanai ar noteikiem televizoriem. Lai noskaidrotu par iespēju izmantot kronšteinu montāžai pie sienas, skatiet šā televizora atsauces rokasgrāmatu.

Informācija klientiem

BRĪDINĀJUMS!

Neievērojot tālākās norādes, var gūt smagas vai nāvējošas traumas aizdegšanās, strāvas trieciena vai ierīces nokrišanas rezultātā.

Uzticiet uzstādīšanu licencētiem līgumstrādniekiem un raugieties, lai uzstādīšanas laikā tuvumā neatrastos mazi bērni.

Ja kronšteins stiprināšanai pie sienas vai televizors nav uzstādīts pareizi, rodas tālāk norādīto negadījumu risks. Uzstādīšanu noteikti uzticiet licencētiem līgumstrādniekiem.

• Televizors var nokrist un radit jums nopietnas traumas, piemēram, nobrāzumus vai lūzumus.
• Ja siena, pie kuras piestiprināts kronšteins, ir nestabila, nelīdzena vai tā nav perpendikulāra attiecibā pret grīdu, ierīce var nokrist un radīt jums traumas vai materiālus zaudējumus. Sienai jāspēj noturēt svars, kas ir vismaz ĉetras reizes lielāks par televizora svaru. (Sava televizora svaru skatiet televizora atsauces rokasgrāmatā.)
• Ja kronšteins pie sienas nav pienācīgi piestiprināts, konstrukcija var nokrist un radīt jums traumas vai materiālus zaudējumus.

Televizora pārvietošanu vai noņemšanu no kronšteina noteikti uzticiet licencētiem līgumstrādniekiem.

Ja televizoru pārvieto vai nonem nelicencētas personas, tas var nokrist un radīt traumas vai materiālus zaudējumus. Nodrošiniet, lai televizoru nestu vai nonemtu vismaz divas personas (vismaz tris personas, ja televizora ekrāns ir 75 collas vai lielāks).

Kad televizors ir piestiprināts pie kronšteina, neizskrūvējiet skrūves u. c.

Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Nepärveidojiet sienas kronšteina detalas.

Pretējā gadījumā sienas kronšteins var nokrist un radīt traumas vai materiālus zaudējumus.

Pie kronšteina piestipriniet tikai tam paredzētas ierīces.

Šis sienas kronšteins ir paredzēts lietošanai ar noteiktām ierīcēm. Uzstādot neapstiprinātas ierīces, tās var nokrist vai salūzt un radīt jums traumas vai materiālus zaudējumus.

Uz kronšteina atļauts balstīt tikai televizoru. Nekratiet televizoru pa kreisi/labi, uz augšu/leju.

Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Neatspiedieties pret televizoru vai nekarājieties pie tā.

Neatspiedieties pret televizoru vai nekarājieties pie tā, jo tas var uzkrist jums virsū un radīt nopietnas traumas.

UZMANIBU!

Neievērojot tālāk norādītās instrukcijas, jums var rasties traumas vai materiāli zaudējumi.

Tīrot vai veicot apkopi, nepielietojiet pārāk daudz spēka.

Darbojoties ar televizora augšpusi, nepielietojiet pārāk daudz spēka. Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Noderīga informācija

• Ja televizors pie sienas kronšteina ir piestiprināts ilgu laiku, atkarībā no sienas materiāla siena aiz vai virs televizora var iekrāsoties citā krāsā vai var atlīmēties tapetes.
• Kad sienas kronšteins tiek nonemts, sienā paliek skrūvju caurumi.
• Nelietojiet sienas kronšteinu vietās, kur uz to var iedarboties mehāniskas vibrācijas.

Sienas kronšteina uzstādīšana

Informācija "Sony" izplatītājiem

BRĪDINĀJUMS!

Tālākās instrukcijas paredzētas tikai "Sony" izplatītājiem. Noteikti izlasiet iepriekš norādīto drošības informāciju un ievērojiet drošību, kad uzstādāt, apkopjat vai pārbaudāt šo izstrādājumu.

Neuzstādiet sienas kronšteinu vietās, kur televizora stūri vai sāni pēc tam atradīsies nost no uzstādīšanas virsmas.

Neuzstädiet sienas kronšteinu vietās, kur televizora stūri vai sāni pēc tam atradīsies nost no uzstādišanas virsmas, piemēram, pie kolonnas. Ja cilvēks vai priekšmets uzgrūdisies televizora sāniem vai stūrim, kas atrodas nost no virsmas, var rasties traumas vai materiāli zaudējumi.

Neuzstādiet televizoru virs vai zem gaisa kondicionētāja.

Ja uz televizora nonāk ūdens vai uz to ilgstoši tiek pūsta gaisa plūsma no kondicionētāja, var rasties uguns vai strāvas trieciena risks vai televizors var sākt darboties nepareizi.

Noteikti uzstādiet sienas kronšteinu pareizi un ievērojiet norādes šajā rokasgrāmatā.

Ja kāda no skrūvēm ir valīga vai izkritusi, sienas kronšteins var nokrist un radit traumas vai materiālus zaudējumus. Noteikti izmantojiet sienas materiālam atbilstīgas skrūves un pareizi uzstādiet izstrādājumu, izmantojot četras vai vairāk 8 mm diametra skrūves (vai līdzvērtīgas).

Piegādātās skrūves un stiprinājuma detaļas izmantojiet pareizi, kā norādīts šajā lietošanas rokasgrāmatā. Izmantojot citas detaļas, televizors var nokrist un tikt bojāts vai radīt traumas.

Kronšteinu samontējiet, ievērojot lietošanas rokasgrāmatā norādīto procesu.

Ja kāda no skrūvēm ir valīga vai izkritusi, televizors var nokrist un tikt bojāts vai ari radīt traumas.

Kārtīgi pievelciet skrūves paredzētajās vietās.

Pretējā gadījumā televizors var nokrist un tikt bojāts vai ari radīt traumas citiem.

Uzstādot televizoru, nepakļaujiet to triecieniem.

Ja televizors tiek pakļauts triecienam, tas var nokrist vai salūzt. Tas var radīt traumas.

Televizoru uzstādiet uz sienas, kas ir gan perpendikulāra attiecībā pret grīdu, gan līdzena.

Pretējā gadījumā televizors var nokrist un radīt traumas.

Kad televizors ir uzstādīts, cieši nostipriniet vadus.

Ja cilvēki vai priekšmeti sapīsies vados, tas var radīt traumas cilvēkiem vai bojāt televizoru.

Nesaspiediet mainstrāvas vadu vai savienojuma kabeli.

Ja mainstrāvas vads vai savienojuma kabelis ir iespiests starp kronšteinu un sienu vai ar spēku tiek locīts vai vērpts, iekšējie vadi var atsegties un radīt īssavienojumu vai strāvas caursiti. Tas var izraisīt aizdegšanos vai strāvas triecienu.

Skrūves kronšteina piestiprināšanai pie sienas nav iekļautas komplektā.

Piestiprinot sienas kronšteinu, izmantojiet skrūves, kas piemērotas sienas materiālam un uzbūvei.

Satura rādītājs

Sagatavošanās uzstādīšanai .... 5

Detalu pârbaude....5

Uzstādīšanas vietas izvēle....6

Pamatnes piestiprināšana pie sienas....8

Sagatavošanās televizora uzstādīšanai ...... 9

KD-75XG80□□ 9

KD-65XG81□□ / 65XG80□□....10

KD-55XG81□□ / 55XG80□□....11

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....12

Televizora piestiprināšana pie sienas......14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....16

Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta....19

Cita informācija....19

Specifikācijas....19

Televizora piestiprināšana pie sienas

Uzstādīšanas process katram televizoram ir atškīrīgs.

Televizora montāžai pie sienas izmantojiet sienas montāžas kronšteinu SU-WL450.

Piezime

• Ja galda statīvs ir piestiprināts televizoram, vispirms atvienojiet galda statīvu. Skatiet uzsākšanas celvedi un atvienojiet galda statīvu, apgrieztā secībā izpildot darbības.
• Lai nesabojātu škidro kristālu displeja (LCD) virsmu, nostiprinot sienas montāžas kronšteina stiprinājuma elementus vai noņemot galda statīvu no televizora, novietojiet televizoru ar lejupvērstu ekrānu uz līdzenas un stabilas virsmas, kas pārklāta ar biezu un mīkstu drānu.
• Noteikti novietojiet izskrūvētās skrūves drošā, bērniem nesasniedzamā vietā.

Sagatavošanās uzstādīšanai

• Pirms uzstādīšanas sagatavojiet televizora atsauces rokasgrāmatu un uzsākšanas celvedi.
• Vēl pirms detaļu montēšanas pārliecinieties, vai jums ir krustveida skrūvgriezis, kas der attiecīgajām skrūvēm.
• Pārbaudiet televizora uzstādīšanas pozīciju.
• Sagatavojiet četras vai vairāk 8 mm diametra skrūves un vienu 5 mm diametra skrūvi vai līdzvērtīgas (nav iekļautas komplektā). Izvēlieties skrūves, kas piemērotas sienas materiālam.

Detalu pârbaude

- Pārbaudiet, vai iekļautas visas detaļas.

A Pamatne (20) (1) B	Trīsis (2)
C PSW 6x20 (4) D PSW 4x20 arbuksi (2)
E Starplika (20) (2) F Saite (1)	[H] PSW 4x20 (2)
G Bukse (20) (M4) (2)	J PSW 4x10 (8)
I Pamatnesadapteris (2)	PSW 6x50 (2)
K Starplika (60) (2) L PSW 4x50 (2)

Uzstādīšanas vietas izvēle

1 Izvēlieties uzstādīšanas vietu.

Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar četrkāršu televizora svaru.

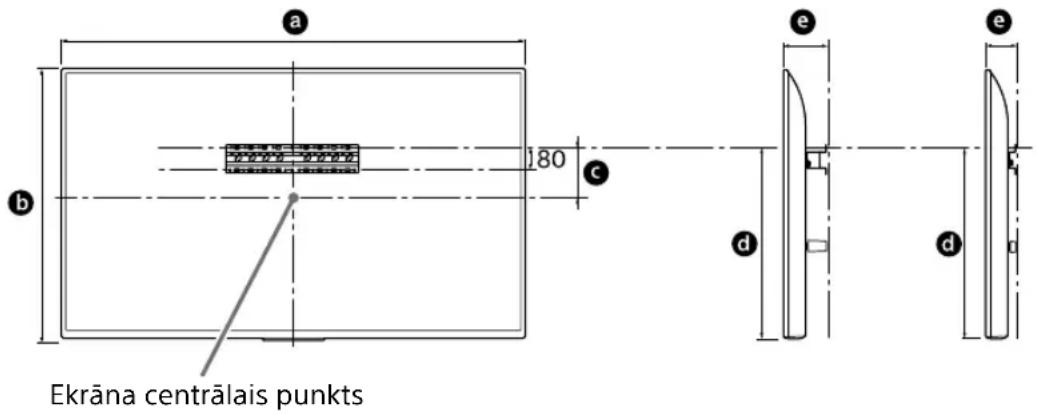

Skatiet turpmāk norādīto tabulu televizora uzstādīšanai pie sienas. Televizora svaru skatiet televizora atsauces rokasgrāmatā.

Parastā montāža Kompaktā montāža

Ekrāna centrālais punkts a b c 180 d e d e

Mērvienība: mm

Modela nosaukums	Displeja izmēri		Ekrāna centra izmērs	Stiprinājuma garums
	a	b	c	d	e
					Parastā montāža Kompaktā montāža
KD-75XG80□□	1686 970 202 690 142 100
KD-65XG81□□	1463 845 173 597 142 100
KD-65XG80□□	1463 845 173 597 142 100
KD-55XG81□□	1241 721 95 460 141 100
KD-55XG80□□	1241 721 95 460 141 100
KD-49XG81□□	1101 645 -15* 314 119		78
KD-49XG80□□	1101 645 -15* 314 119		78
KD-43XG81□□	970	570	23	315	119 77
KD-43XG80□□	970	570	23	315	119 77

* Kronšteins atrodas zem ekrāna centrālā punkta.

Piezime

• Izmēri tabulā var nedaudz mainīties atkarībā no uzstādīšanas.
• Pēc televizora uzstādīšanas pie sienas tā augšējā daļa nedaudz sasveras uz priekšu.

Starp televizoru un griestiem vai sienas izvirzijumiem jānodrošina pietiekami daudz brīvas telpas, kā parādīts tālāk.

Mērvienība: mm

300100 100 100

- Lai nodrošinātu atbilstošu ventilāciju un novērstu netīrumu vai putekļu uzkrāšanos, rīkojieties šādi:

• Nenovietojiet televizoru plakaniski, neuzstādiet to otrādi, atmuguriski vai sāniski.
• Nenovietojiet televizoru uz skapja, paklāja, gultas vai skapī.
  — Nepārklājiet televizoru ar audumu, piemēram, aizkariem, vai tādiem priekšmetiem, kā, piemēram, avīzes.

- Neuzstādiet televizoru atbilstoši zemāk redzamajam attēlam.

Gaisa cirkulācija tiek blokēta.

Siena

Piezime

- Ja vēlaties vadus vadīt caur sienu, izveidojiet sienā caurumu un ievietojiet vadus pirms uzstādīšanas. Lai nesaspiestu vadus, izveidojiet sienā caurumu nedaudz sānus no pamatnes (20) Ⓐ, pamatnes adapteris ① un starplikas (20) Ⓔ, starplikas (60) Ⓔ perimetra.

2 Izvēlieties, kā piestiprināt ierīci pie sienas. Attālumu no televizora aizmugures līdz sienai izvēlieties atbilstīgi tālākajiem norādījumiem.

2-a Parastā montāža 2-b Kompaktā montāža

- Ja atlasīta 2-b. iespēja, būs ierobežota piekļuve aizmugures ligzdām.

2-a 2-b

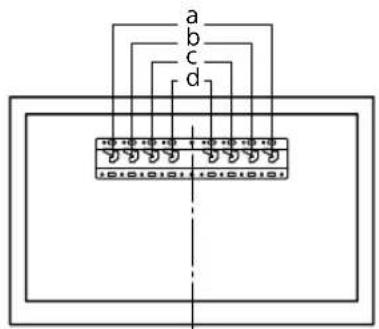

3 Pamatnes adaptera uzstādīšanas vietu skatiet turpmākajā tabulā. Ja izvēlēta 2-b. iespēja, izlaidiet šo darbību.

Modela nosaukums	Äka atrašanäs vieta
KD-75XG80□□KD-65XG81□□KD-65XG80□□	b
KD-55XG81□□KD-55XG80□□KD-49XG81□□KD-49XG80□□	c
KD-43XG81□□KD-43XG80□□	d

a b c d 10 10 10 10 10 10 10 10 10 10101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101

Uzstādiet pamatnes adapteri ①, izmantojot skrūvi (PSW 4x10) ②, pamatnei (20) ③; izmantojot šo metodi, ja izvēlēta 2-a.

4 Izvēlieties, kurās vietās skrūvēsit skrūves, lai piestiprinātu pamatni (20) Ⓐ.

Skatiet specifikācijas 19. lapā.

Ja atlasīta 2-a. iespēja, izmantojiet pamatnes adaptera ① atveres.

BRĪDINĀJUMS!

• Sienai, pie kuras stiprināsit televizoru, jāspēj noturēt svaru, kas vismaz ĉetras reizes pārsniedz televizora svaru (Sava televizora svaru skatiet televizora atsauces rokasgrāmatā.).
• Nosakiet tās sienas izturību, pie kuras stiprināsit televizoru. Ja vajadzīgs, pastipriniet sienu.

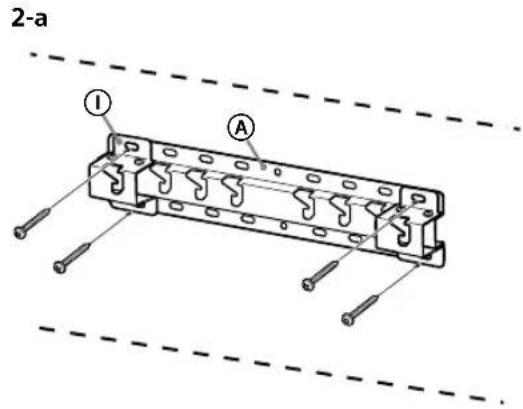

Pamatnes piestiprināšana pie sienas

• Izmantojiet četras vai vairāk 8 mm diametra skrūves vai līdzvērtīgas (nav iekļautas komplektā).
• leskrūvējiet četras skrūves pamatnes adaptera ① atverēs, ar pamatni (20) ④ (tikai 2-a).
• Pamatni (20) Ⓐ uz sienas uzstādiet horizontāli.

2-a ① A

2-b A

Sagatavošanās televizora uzstādīšanai

Informāciju par statīva uzstādīšanu skatiet uzsākšanas celvedī.

KD-75XG80□□

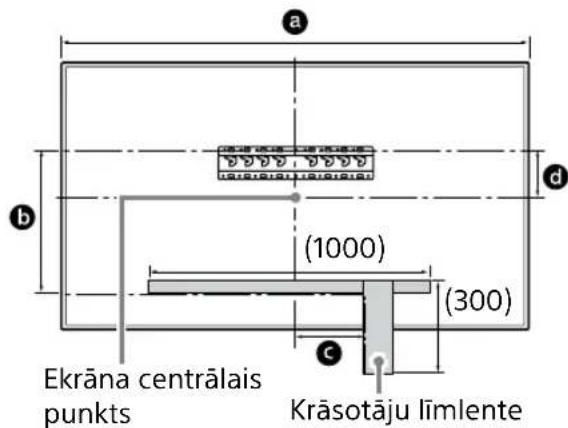

1 Atzīmējiet uzstādīšanas vietu uz sienas.

- Izmantojiet krāsotāju līmlenti vai citu materiālu (nav iekļauts komplektācijā), lai atzīmētu televizora atrašanās vietu pie pamatnes vai pamatnes adaptera. Skatiet tālāk esošo tabulu.

a b (1000) (300) c Ekrāna centrālais punkts Krāsotāju limlente

Mērvienība: mm

Modela nosaukums	Atzīmes garums			Ekrāna centra izmērs
	a	b	c	d
KD-75XG80□□	1686	564	150	202

2 Piestipriniet sienas montāžas kronšteina stiprinājuma elementus. Pārbaudiet stiprinājuma elementus, skatot 5. lappusē sadaļas "Detaļu pārbaude" nodaļu "Komplektā ar SU-WL450".

Piezime

• Cieši pieskrūvējiet stiprinājuma elementus.
• Ja tiek izmantots elektriskais skrūvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}.
• Izmantotās un neizmantotās daļas noteikti noglabājiet drošā vietā turpmākajām vajadzībām. Saglabājiet šo rokasgrāmatu turpmākām uzzinām.

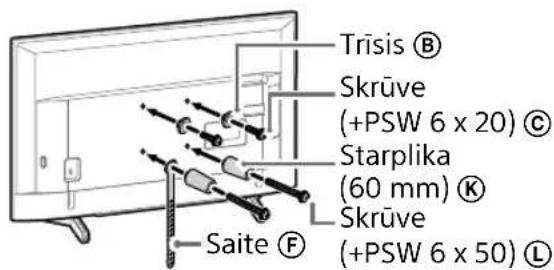

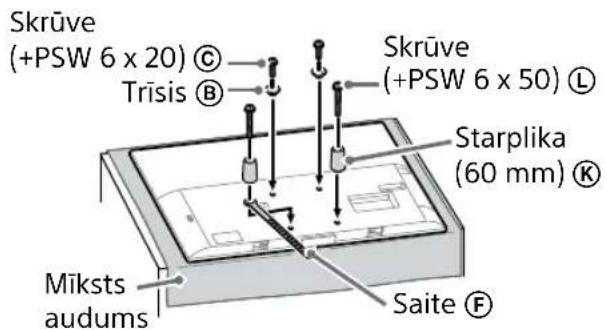

Parastā montāža (2-a)

Trīsis Ⓑ Skrūve (+PSW 6 x 20) Ⓓ Starplika (60 mm) Ⓔ Skrūve (+PSW 6 x 50) ⒢ Saite ⒨

Kompaktā montāža (2-b)

Piezime

- Izvēloties šo stiprinājuma veidu, dažas pieslēgumvietas televizora aizmugurē nebūs lietojamas.

3 lespraudiet televizorā vajadzīgo(-os) kabeli(-ļus).

Pirms piestiprināt televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau būs uzstādīts, kabelus nebūs iespējams savienot.

Skatiet televizora komplektācijā iekļauto atsauces rokasgrāmatu.

Piezime

• Kabela vilkšanu cauri sienai uzticiet licencētam speciālistam.
• Sasaistiet savienojošos kabelus, lai nepieļautu iespēju uz tiem uzkāpt pirms montāžas pie sienas.

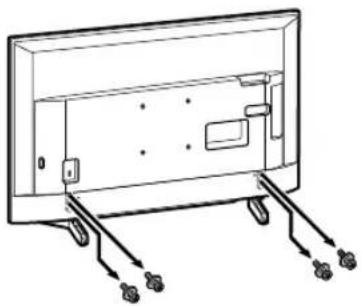

4 Atvienojiet no televizora galda statīvu.

- Nonemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru.

- Atkārtojiet iepriekšējo darbību un nonemiet galda statīva otru pusi.

Piezime

• Lai atvienotu galda statīvu, nepieciešama vismaz trīs cilvēku palīdzība.
• Galda statīvu nedrīkst atvienot no televizora ar pārmērīgu spēku, jo tādējādi televizors var nokrist un radīt traumas vai televizora bojājumus.
• Veicot darbības ar galda statīvu, ievērojiet piesardzību, lai novērstu televizora bojājumus.
• Ja galda statīvs nav nostiprināts, uzmanieties, celot televizoru, jo statīvs var gāzties un radīt traumas.
• Uzmanieties, noņemot televizoram galda statīvu, lai nepieļautu televizora apgāšanos un virsmas, uz kuras balstās televizors, sabojāšanu.

KD-65XG81□□ / 65XG80□□

1 Piestipriniet sienas montāžas kronšteina stiprinājuma elementus. Pārbaudiet stiprinājuma elementus, skatot 5. lappusē sadaļas "Detaļu pārbaude" nodaļu "Komplektā ar SU-WL450".

Piezime

• Cieši pieskrūvējiet stiprinājuma elementus.
• Ja tiek izmantots elektriskais skrūvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}.
• Izmantotās un neizmantotās daļas noteikti noglabājiet drošā vietā turpmākajām vajadzībām. Saglabājiet šo rokasgrāmatu turpmākām uzzinām.

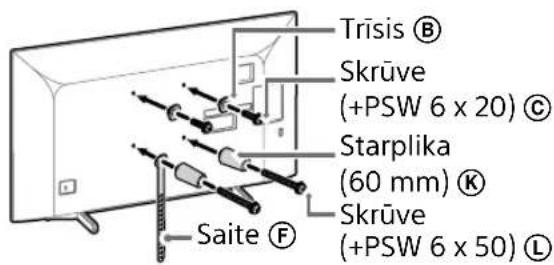

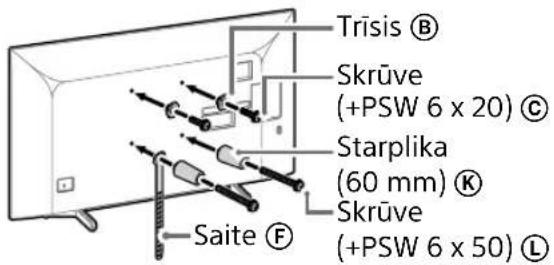

Parastā montāža (2-a)

Trīsis Ⓑ Skrūve (+PSW 6 x 20) Ⓓ Starplika (60 mm) Ⓔ Skrūve (+PSW 6 x 50) ⒢ Saite ⒨

Kompaktā montāža (2-b)

Piezime

- Izvēloties šo stiprinājuma veidu, dažas pieslēgumvietas televizora aizmugurē nebūs lietojamas.

Pirms piestiprināt televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau būs uzstādīts, kabelus nebūs iespējams savienot.

Skatiet televizora komplektācijā iekļauto atsauces rokasgrāmatu.

Piezime

• Kabela vilkšanu cauri sienai uzticiet licencētam speciālistam.
• Sasaistiet savienojošos kabelus, lai nepieļautu iespēju uz tiem uzkāpt pirms montāžas pie sienas.

3 Atvienojiet no televizora galda statīvu.

- Nonemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru.

- Atkārtojiet iepriekšējo darbību un nonemiet galda statīva otru pusi.

Piezime

• Lai atvienotu galda statīvu, nepieciešama vismaz tris cilvēku palīdzība.
• Galda statīvu nedrīkst atvienot no televizora ar pārmērīgu spēku, jo tādējādi televizors var nokrist un radīt traumas vai televizora bojājumus.
• Veicot darbības ar galda statīvu, ievērojiet piesardzību, lai novērstu televizora bojājur
• Ja galda statīvs nav nostiprināts, uzmanieties, ceļot televizoru, jo statīvs var gāzties un radīt traumas.
• Uzmanieties, noņemot televizoram galda statīvu, lai nepieļautu televizora apgāšanos un virsmas, uz kuras balstās televizors, sabojāšanu.

KD-55XG81□□ / 55XG80□□

1 Piestipriniet sienas montāžas kronšteina stiprinājuma elementus. Pārbaudiet stiprinājuma elementus, skatot 5. lappusē sadaļas "Detaļu pārbaude" nodaļu "Komplektā ar SU-WL450".

Piezime

• Cieši pieskrūvējiet stiprinājuma elementus.
- Ja tiek izmantots elektriskais skrūvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}.
- Izmantotās un neizmantotās daļas noteikti noglabājiet drošā vietā turpmākajām vajadzībām. Saglabājiet šo rokasgrāmatu turpmākām uzzinām.

Parastā montāža (2-a)

Trīsis Ⓑ Skrūve (+PSW 6 x 20) © Starplika (60 mm) K Skrūve (+PSW 6 x 50) L Saite ⒨

Kompaktā montāža (2-b)

Piezime

- Izvēloties šo stiprinājuma veidu, dažas pieslēgumvietas televizora aizmugurē nebūs lietojamas.

Pirms piestiprināt televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau būs uzstādīts, kabelus nebūs iespējams savienot.

Skatiet televizora komplektācijā iekļauto atsauces rokasgrāmatu.

Piezime

• Kabeļa vilkšanu cauri sienai uzticiet licencētam speciālistam.
• Sasaistiet savienojošos kabelus, lai nepieļautu iespēju uz tiem uzkāpt pirms montāžas pie sienas.

3 Atvienojiet no televizora galda statīvu.

• Ja galda statīvs nav nostiprināts, uzmanieties, ceļot televizoru, jo statīvs var gāzties un radīt traumas.
• Uzmanieties, noņemot televizoram galda statīvu, lai nepieļautu televizora apgāšanos un virsmas, uz kuras balstās televizors, sabojāšanu.

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Atvienojiet no televizora galda statīvu.

• Lai nepieļautu ekrāna virsmas bojājumus, noteikti novietojiet televizoru uz virsmas, kas pirms tam pārklāta ar mīkstu audumu.
• Uzstādot kronšteinu montāžai pie sienas, neizmantojiet no galda statīva izskrūvētās skrūves.
• Gādājiet, lai galda statīvs un izskrūvētās skrūves glabātos drošā, bērniem nesasniedzamā vietā. Tās būs nepieciešamas, ja vēlēsities atkal novietot televizoru uz galda. Galda statīvu nevar iegādāties atseviški.

BRĪDINĀJUMS!

• Pirms ieslēgšanas noteikti novietojiet televizoru vertikālā stāvoklī. Lai nepieļautu attēla nevienmērību, televizoru nedrīkst ieslēgt, ja LCD panelis ir vērsts uz leju.
• Ja televizora virsma tiek pakļauta spiedienam vai triecienam, televizors var saplīst vai var tikt sabojāts.
• Novietojiet televizoru ar ekrānu uz leju uz stabilas, līdzenas virsmas tā, lai galda statīvs atrastos pāri virsmas malai. Novietojot televizora ekrānu un galda statīva pamatni uz tās pašas līdzenās virsmas, var rasties nestabils darba stāvoklis, kas var sabojāt televizoru.
• Atvienojot galda statīvu no televizora, cieši turiet galda statīvu ar abām rokām.

2 Piestipriniet sienas montāžas kronšteina stiprinājuma elementus. Pārbaudiet stiprinājuma elementus, skatot 5. lappusē sadaļas "Detaļu pārbaude" nodaļu "Komplektā ar SU-WL450".

Piezime

• Cieši pieskrūvējiet stiprinājuma elementus.
- Ja tiek izmantots elektriskais skrūvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}.
- Izmantotās un neizmantotās daļas noteikti noglabājiet drošā vietā turpmākajām vajadzībām. Saglabājiet šo rokasgrāmatu turpmākām uzzinām.

Parastā montāža (2-a)

Skrūve (+PSW 6 x 20) © Trīsis Ⓑ Skrūve (+PSW 6 x 50) Ⓗ Starplika (60 mm) ® Mīksts audums Saite ⒨

Kompaktā montāža (2-b)

Piezime

- Izvēloties šo stiprinājuma veidu, dažas pieslēgumvietas televizora aizmugurē nebūs lietojamas.

3 lespraudiet televizorā vajadzīgo(-os) kabeli(-ļus).

Pirms piestiprināt televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau būs uzstādīts, kabelus nebūs iespējams savienot.

Skatiet televizora komplektācijā iekļauto atsauces rokasgrāmatu.

Piezime

• Kabela vilkšanu cauri sienai uzticiet licencētam speciālistam.
• Sasaistiet savienojošos kabelus, lai nepieļautu iespēju uz tiem uzkāpt pirms montāžas pie sienas.

Televizora piestiprināšana pie sienas

KD-75XG80□□

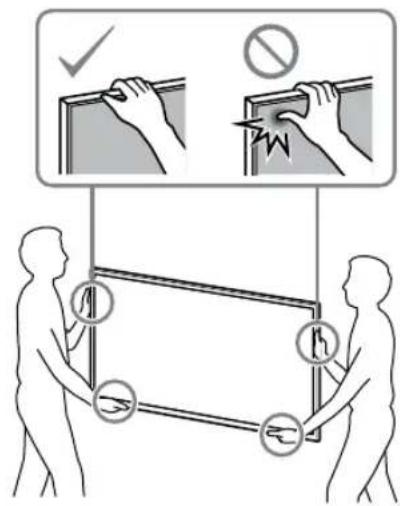

1 Paceliet televizoru.

• Lai izvietotu piekāršanai uz pamatnes vai pamatnes adaptera paredzētos trišus Ⓑ, skatiet sadaļas “Uzstādīšanas vietas izvēle” 3. darbībā minēto tabulu 7. lpp.
• Kad turat televizoru, pārliecinieties, vai tā aizmugure pieskaras pamatnei vai pamatnes adapterim.

Piezime

• Turiet televizoru stingri ar abām rokām un pārliecinieties, vai saite F un televizora apakšmala sakrit ar krāsotāju limlenti.
• Nesiet televizoru trijatā un lieciet, lai viena persona, kas ir televizora priekšā, vada pārējos, lai pielāgotu pozīciju.

- levērojiet piesardzību, kad uzstādāt televizoru pie sienas, īpaši tas attiecas uz personu, kas atbalsta televizoru no apakšas — televizors var krist, izraisot smagas traumas vai pat nāvi.

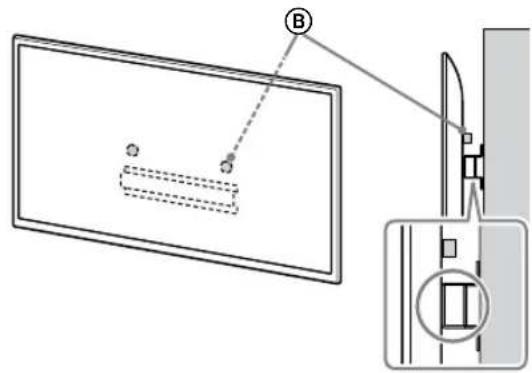

• Uzmanīgi slidiniet televizoru uz leju un ievietojiet televizora aizmugurē piestiprinātos trīšus Ⓑ pamatnē vai pamatnes adapterī, lai tie atbilstu atveru formai.
• Pēc televizora uzstādīšanas pie sienas pārbaudiet, vai trīši Ⓑ ir cieši piestiprināti pamatnei vai pamatnes adapterim.
• Lēnām atlaidiet rokas, lai pārliecinātos, vai televizors nekrīt.

- Pēc televizora uzstādīšanas pie sienas, noņemiet krāsotāju līmlenti vai citu uzmantoto materiālu no sienas.

2-a B K F

- Nodrošiniet, lai televizoru nešanas laikā turētu vismaz divas personas (vismaz trīs personas, ja televizora ekrāns ir 75 collas vai lielāks).

- Izmantojiet 5 mm diametra skrūvi vai līdzvērtīgu (nav iekļauta komplektā).

Piezime

- Nedaudz pavelciet televizora apakšdaļu savā virzienā, lai pārliecinātos, ka tā nekustas. Ja jūtama kustība, televizors nav pareizi piestiprināts, un saite Ⓕ vēlreiz ir cieši jāpiestiprina pie sienas.

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Paceliet televizoru.

- Lai izvietotu piekāršanai uz pamatnes vai pamatnes adaptera paredzētos trišus Ⓑ, skatiet sadaļas “Uzstādīšanas vietas izvēle” 3. darbībā minēto tabulu 7. lpp. - Kad turat televizoru, pārliecinieties, vai tā aizmugure pieskaras pamatnei vai pamatnes adapterim.

• Uzmanīgi slidiniet televizoru uz leju un ievietojiet televizora aizmugurē piestiprinātos trīšus Ⓑ pamatnē vai pamatnes adapterī, lai tie atbilstu atveru formai.
• Pēc televizora uzstādīšanas pie sienas pārbaudiet, vai trīši ⑧ ir cieši piestiprināti pamatnei vai pamatnes adapterim.
• Lēnām atlaidiet rokas, lai pārliecinātos, vai televizors nekrīt.

- Nodrošiniet, lai televizoru nešanas laikā turētu vismaz divas personas (vismaz trīs personas, ja televizora ekrāns ir 75 collas vai lielāks).

- Izmantojiet 5 mm diametra skrūvi vai līdzvērtīgu (nav iekļauta komplektā).

Piezime

- Nedaudz pavelciet televizora apakšdaļu savā virzienā, lai pārliecinātos, ka tā nekustas. Ja jūtama kustība, televizors nav pareizi piestiprināts, un saite (F) vēlreiz ir cieši jāpiestiprina pie sienas.

Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta

Pārliecinieties par tālāko.

• Trīši Ⓑ ir cieši uzkarināti uz pamatnes vai pamatnes adaptera.
  • Vads un kabelis nav savërpts vai saspiests.
• Saite Ⓕ ir stingri nostiepta.

BRĪDINĀJUMS!

- Ja mainstrāvas vads tiek novietots nepareizi, var rasties ëssavienojums, kas var izraisīt aizdegšanos vai strāvas triecienu. Drošības labad noteikti pārliecinieties, vai uzstādīšana paveikta pareizi.

Cita informācija

Nonemot televizoru, veiciet uzstādīšanas darbības pretējā secībā.

- Nodrošiniet, lai televizoru noņemšanas laikā turētu vismaz divas personas (vismaz trīs personas, ja televizora ekrāns ir 75 collas vai lielāks).

Specifikācijas

f h1 h2 g e d c b a

Izmēri: (aptuveni) [mm]

Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.
