Tipo de produto	Televisor LED 4K Ultra HD
Modelo	Bravia KD55XG8196BU
Marca	Sony
Tamanho da tela	55 polegadas (139,7 cm)
Resolução	4K Ultra HD (3840 x 2160 pixels)
Dimensões (sem base)	1241 x 721 x 95 mm (L x A x P)
Peso (sem base)	Aproximadamente 15,5 kg
Alimentação	220-240 V CA, 50/60 Hz
Consumo elétrico (espera)	0,5 W
Sintonizador	DVB-T/T2/C/S/S2
Processador	4K HDR X1
HDR	Dolby Vision, HDR10, HLG
Sistema operacional	Android TV
Conectividade	Wi-Fi, Bluetooth, HDMI (x4), USB (x2), Ethernet
Compatibilidade suporte de parede	VESA 300 x 300 mm (SU-WL450 recomendado)
Classe de eficiência energética	B
Manutenção e limpeza	Remoção de poeira com um pano macio e seco. Não usar produtos químicos.
Peças de reposição e reparabilidade	Índice de reparabilidade de 7,3/10. Peças disponíveis (fonte, placa-mãe, tela) através da rede autorizada Sony.
Informações gerais	Manual de instalação e utilização disponível para download. Instalação na parede recomendada por um profissional.

Perguntas frequentes - Bravia KD55XG8196BU SONY

Como instalar a televisão na parede?

Use o suporte de fixação de parede SU-WL450 (não fornecido). Siga as instruções do manual: fixe a base na parede com pelo menos 4 parafusos de 8 mm de diâmetro, depois pendure a televisão. Chame um instalador autorizado.
Nunca instale sozinho: mínimo duas pessoas (três para 75 polegadas ou mais).

Quais cabos devo conectar antes de fixar a televisão na parede?

Conecte todos os cabos necessários (HDMI, antena, alimentação) antes de instalar a televisão na parede, pois o acesso às tomadas traseiras é limitado após a montagem.

Como limpar a tela da televisão?

Use um pano macio e seco (microfibra). Nunca use produtos químicos, álcool ou água diretamente. Desligue a televisão antes de limpar.

O que fazer se o controle remoto não funcionar mais?

Verifique as pilhas (substitua-as se necessário). Certifique-se de que nenhum obstáculo bloqueie o sensor IR. Reinicie a televisão desconectando-a por 1 minuto.

Como reduzir o consumo de energia?

Ative o modo economia de energia nas configurações de imagem. Ajuste o brilho automático. Desligue a televisão com o interruptor, não apenas em espera.

Posso usar um suporte de parede não Sony?

A Sony recomenda usar o suporte de parede SU-WL450 especificamente projetado para este modelo. O uso de um suporte não autorizado pode causar ferimentos ou danos e anular a garantia.

Como resolver um problema de áudio?

Verifique se o modo de áudio não está mudo. Acesse as configurações de áudio e teste os alto-falantes internos. Se o som estiver baixo, desative o Dolby Dynamic Range ou ajuste o equalizador.

A televisão aquece normalmente?

Sim, um certo calor é normal, especialmente na parte superior e traseira. Garanta ventilação adequada: não bloqueie as aberturas de ventilação e deixe pelo menos 10 cm de espaço ao redor da televisão.

Como atualizar o software da televisão?

Vá em Configurações > Suporte > Atualização de software. Certifique-se de que a televisão está conectada à Internet. As atualizações também podem ser baixadas no site da Sony via pen drive.

O que fazer se a imagem parecer distorcida ou pixelada?

Verifique a fonte do sinal (HDMI, antena). Tente trocar o cabo HDMI. Nas configurações, redefina as configurações de imagem padrão. Reinicie a televisão.

MANUAL DE UTILIZADOR Bravia KD55XG8196BU SONY

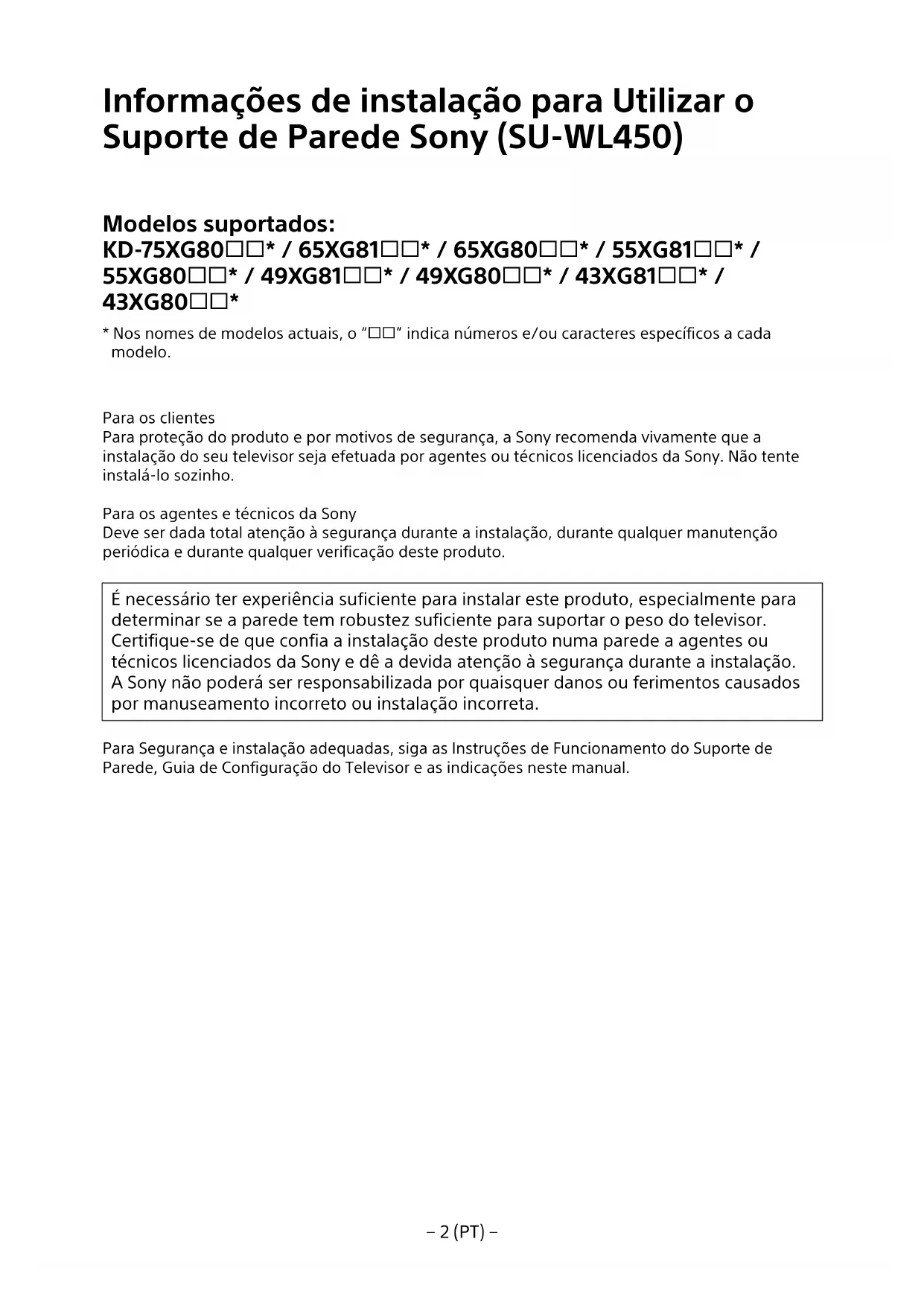

Informações de instalação para Utilizar o Suporte de Parede Sony (SU-WL450)

Modelos suportados:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* / 55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* / 43XG80□□*

* Nos nomes de modelos atuais, o “☐☐” indica números e/ou caracteres específicos a cada modelo.

Para os clientes

Para proteção do produto e por motivos de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes ou técnicos licenciados da Sony. Não tente instalá-lo sozinho.

Para os agentes e técnicos da Sony

Deve ser dada total atenção à segurança durante a instalação, durante qualquer manutenção periódica e durante qualquer verificação deste produto.

É necessário ter experiência suficiente para instalar este produto, especialmente para determinar se a parede tem robustez suficiente para suportar o peso do televisor. Certifique-se de que confia a instalação deste produto numa parede a agentes ou técnicos licenciados da Sony e dê a devida atenção à segurança durante a instalação. A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação incorreta.

Para segurança e instalação adequadas, siga as Instruções de Funcionamento do Suporte de Parede, Guia de Configuração do Televisor e as indicações neste manual.

Segurança

Obrigado por ter adquirido este produto.

Para os clientes

É necessária uma formação técnica adequada para instalar este produto. Solicite a instalação a agentes Sony ou a empresas contratadas autorizadas e preste especial atenção à segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta, nem pela instalação de um produto diferente do produto especificado. Os seus Direitos Estatutários (se existirem) não são afetados.

Para os agentes da Sony

É necessária uma formação técnica adequada para instalar este produto. Leia atentamente este manual de instruções para efetuar a instalação com segurança. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta. Após a instalação, entregue este manual de instruções ao cliente.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correta. Leia-o na íntegra e utilize o produto corretamente. Guarde este manual para futuras consultas.

Os produtos da Sony são concebidos para oferecer a máxima segurança. No entanto, se utilizados de forma incorreta, podem provocar ferimentos graves através de incêndio, choque elétrico ou queda. Para evitar esse tipo de acidentes, respeite as precauções de segurança.

CUIDADO

Produtos especificados

Este Suporte para Montagem na Parede foi concebido para ser utilizado apenas com o televisor especificado. Para televisores, consulte o Guia de referência para verificar se o Suporte para Montagem na Parede pode ser utilizado.

Para os clientes

AVISO

O não cumprimento das precauções indicadas abaixo pode provocar a morte ou ferimentos graves através de incêndio, choque elétrico ou queda do produto.

Certifique-se de que a instalação é efetuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalação.

Se o suporte de montagem na parede ou o televisor não forem instalados corretamente, podem ocorrer os seguintes acidentes. Certifique-se de que a instalação é efetuada por técnicos qualificados.

• O televisor pode cair e provocar ferimentos graves, como equimoses ou fraturas.
• Se a parede onde o Suporte para Montagem na Parede está instalado for instável, irregular ou não estiver perpendicular ao chão, o aparelho pode cair e provocar ferimentos ou danos materiais. A parede deve ser suficientemente forte para suportar um peso, no mínimo, quatro vezes superior ao do televisor. (Consulte o Guia de referência do televisor quanto ao respetivo peso.)
• Se a instalação do Suporte para Montagem na Parede não for suficientemente sólida, o aparelho pode cair e provocar ferimentos ou danos materiais.

Contrate técnicos qualificados para o transporte e desmontagem do televisor.

Se o transporte ou montagem for feito por pessoas que não os técnicos qualificados, o televisor pode cair e provocar ferimentos ou danos materiais. Certifique-se que o transporte ou a desmontagem do televisor deverá ser efetuado por duas ou mais pessoas (três ou mais pessoas para televisor de 75 polegadas e acima).

Não retire os parafusos, etc., após a desmontagem do televisor.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não faça quaisquer alterações nas peças do Suporte para Montagem na Parede.

Se o fizer, o Suporte para Montagem na Parede pode cair e provocar ferimentos ou danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este Suporte de Instalação na Parede foi concebido para ser utilizado apenas com o produto especificado. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos.

Não coloque nenhuma carga para além do televisor no Suporte para Montagem na Parede. Não agite o televisor para a esquerda/para a direita, para cima/para baixo.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não se encoste nem se pendure no televisor.

Não se encoste nem se pendure no televisor, pois este pode cair e provocar ferimentos graves.

CUIDADO

Se as seguintes precauções não forem observadas, poderão ocorrer ferimentos ou danos materiais.

Não faça demasiada força durante a limpeza ou manutenção do produto.

Não faça demasiada força na parte superior do televisor. Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Precauções

• Se utilizar o televisor instalado no Suporte para Montagem na Parede durante muito tempo, a parede por trás ou por cima do televisor pode perder a cor e o papel de parede pode descolar-se, dependendo do material da parede.
• Se retirar o Suporte para Montagem na Parede depois de o instalar, os orifícios do parafuso ficam na parede.
• Não utilize o Suporte para Montagem na Parede num local sujeito a vibrações mecânicas.

Instalar o suporte para montagem na parede

Para os Agentes da Sony

AVISO

As seguintes instruções destinam-se apenas aos agentes da Sony. Leia as precauções de segurança na íntegra e preste muita atenção às medidas de segurança que é preciso respeitar durante a instalação, manutenção e verificação deste produto.

Não instale o suporte para montagem em paredes em que os cantos ou os lados do televisor fiquem afastados da parede.

Não instale o suporte para montagem na parede em colunas em que os cantos ou os lados do televisor fiquem afastados da parede. Se uma pessoa ou objeto embaterem no canto ou lado saliente do televisor, isso pode provocar ferimentos ou danos materiais.

Não instale o televisor por cima ou por baixo de um aparelho de ar condicionado.

Se o televisor ficar exposto a fugas de água ou correntes de ar do aparelho de ar condicionado durante muito tempo, pode ocorrer um incêndio, um choque elétrico ou uma avaria.

Instale o suporte para montagem na parede com segurança seguindo as indicações deste manual de instruções.

Se algum dos parafusos estiver solto ou cair, o suporte para montagem na parede pode cair e provocar ferimentos ou danos materiais. Utilize os parafusos adequados ao material de que é feita a parede e fixe bem o suporte com quatro ou mais parafusos de 8 mm de diâmetro (ou equivalentes).

Utilize os parafusos e os acessórios fornecidos conforme as indicações deste manual de instruções. Se utilizar outros acessórios, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no próprio televisor.

Monte o suporte corretamente, seguindo o procedimento explicado neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no televisor.

Aperte bem os parafusos na posição correta.

Se não o fizer, o televisor pode cair e ferir alguém ou ficar danificado.

Não submeta o televisor a qualquer choque durante a instalação.

Se o televisor sofrer choques, pode cair ou partir-se. O que pode provocar ferimentos.

Instale o televisor numa parede perpendicular e plana.

Se não o fizer, o televisor pode cair e provocar ferimentos.

Depois de instalar corretamente o televisor, fixe bem os cabos.

Se as pessoas ou objetos ficarem emaranhados nos cabos, podem ferir-se ou danificar o televisor ou o monitor.

Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.

Se o cabo de alimentação CA ou o cabo de ligação ficar trilhado entre o aparelho e a parede ou se os dobrar ou torcer à força, os condutores internos podem ficar à vista e provocar um curto-circuito ou a quebra do cabo eléctrico. Pode provocar um incêndio ou choque eléctrico.

Os parafusos necessários para fixar o Suporte para Montagem na Parede não estão incluídos.

Utilize os parafusos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte para Montagem na Parede.

Preparar a instalação ....5

Verificação das peças 5

Decidir sobre a localização da instalação ..... 6

Instalação da base na parede 8

Preparar a instalação do televisor....9

KD-75XG80□□ 9

KD-65XG81□□ / 65XG80□□....10

KD-55XG81□□ / 55XG80□□....11

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....12

Instalação do televisor na parede....14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....16

Confirmar a conclusão da instalação .....19

Outras informações ....19

Especificações....19

Instalação do televisor na parede

O procedimento de instalação difere consoante o seu televisor.

Utilize o Suporte de Parede SU-WL450 para instalar o televisor numa parede.

Nota

- Se o Suporte de Fixação para Mesas estiver instalado no televisor, desinstale o Suporte de Fixação para Mesas primeiro. Consulte o Guia de Configuração e cumpra os passos na ordem inversa para desencaixar o Suporte de mesa do televisor.

- Coloque o televisor com o ecrã voltado para baixo sobre uma superfície plana, estável e coberta com um pano espesso e macio para instalar as peças de fixação do Suporte de Parede ou para desinstalar o Suporte de Fixação para Mesas do televisor, para evitar danificar a superfície do ecrã LCD.

- Guarde os parafusos que remover num lugar seguro e fora do alcance de crianças.

Preparar a instalação

• Tenha o Guia de Referência do Televisor e o Guia de Configuração à mão antes da instalação.
• Certifique-se de que tem uma chave de parafusos Phillips adequada aos parafusos antes de proceder à montagem.
• Confirme a posição de instalação do seu televisor.
• Prepare quatro ou mais parafusos de 8 mm de diâmetro e um parafuso de 5 mm ou equivalente (não fornecido). Escolha parafusos adequados para o material da parede.

Verificação das peças

Fornecido com o SU-WL450

- Verifique se todas as peças estão incluídas.

A Base (20) (1) B Polia (2)
C PSW 6x20 (4) D PSW 4x20 com anilha (2)
E Espaçador (20) (2) F Cinta (1)[IMAGE]
G Anilha (20) (M4) (2)	H PSW 4x20 (2)
I Adaptador de base (2)	J PSW 4x10 (8)
K Espaçador (60) (2)	L PSW 6x50 (2)
M Anilha (M4) (2) N PSW 4x50 (2)

Decidir sobre a localização da instalação

1 Decida sobre a localização da instalação.

Certifique-se de que a parede tem espaço suficiente para o televisor e que consegue suportar o quádruplo do peso do televisor.

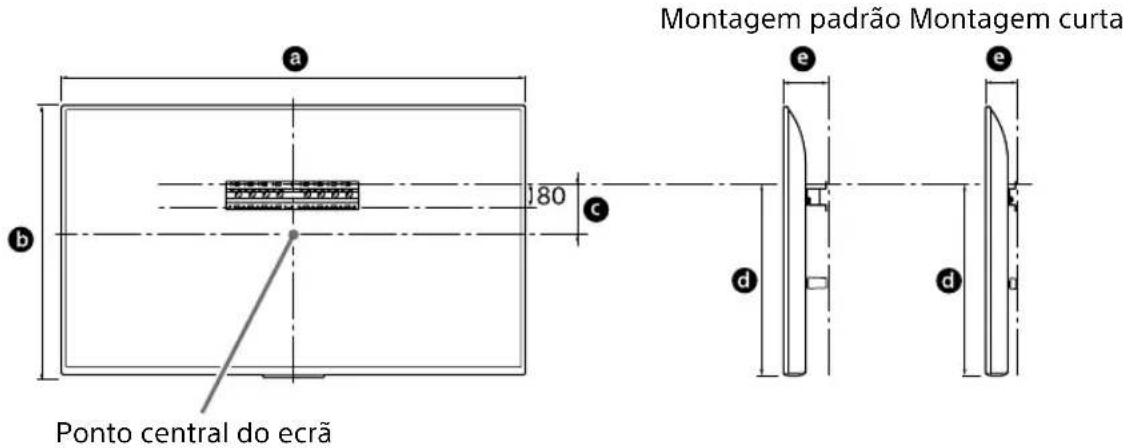

Consulte a tabela seguinte relativa à instalação do televisor numa parede. Consulte o Guia de referência do televisor para saber qual é o peso do televisor.

Unidade: mm

Nome do modelo	Dimensões do visor		Dimensão do centro do ecrã	Comprimento para montagem
	a	b	c	d	e
					Montagem padrão Montagem curta
KD-75XG80□□	1.686 970 202 690 142 100
KD-65XG81□□	1.463 845 173 597 142 100
KD-65XG80□□	1.463 845 173 597 142 100
KD-55XG81□□	1.241 721 95 460 141 100
KD-55XG80□□	1.241 721 95 460 141 100
KD-49XG81□□	1.101 645 -15* 314 119		78
KD-49XG80□□	1.101 645 -15* 314 119		78
KD-43XG81□□	970 570 23 315 119		77
KD-43XG80□□	970 570 23 315 119		77

* A posição do suporte é abaixo do ponto central do ecrã.

Nota

• Os números da tabela podem variar ligeiramente dependendo da instalação.
• Quando o televisor estiver instalado na parede, a parte superior do televisor ficará ligeiramente inclinada para a frente.

Permite uma folga adequada entre o televisor e o tecto e as peças salientes da parede, conforme apresentado abaixo.

Unidade: mm

- Para garantir uma ventilação adequada e evitar a acumulação de sujidade e pó:

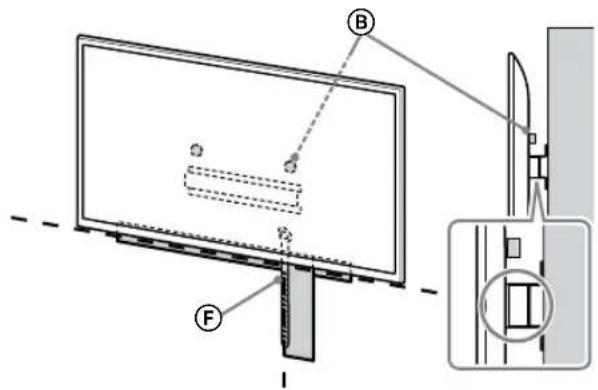

— Não instale o televisor na horizontal, virado ao contrário, invertido ou de lado. — Não instale o televisor sobre uma prateleira, carpete ou cama, nem dentro de um armário. — Não cubra o televisor com panos, como cortinas, nem com jornais, etc. - Não instale o televisor como ilustrado em baixo.

Circulação de ar bloqueada.

Nota

- Se desejar instalar os cabos numa parede, faça primeiro um orifício na mesma para introduzir os cabos antes de iniciar a instalação.

Para evitar trilhar os cabos, prepare um orifício na parede no exterior do perímetro da base (20) Ⓐ, adaptador de base ① e do espaçador (20) Ⓔ, do espaçador (60) Ⓔ.

2 Seleccione o estilo de montagem na parede. A distância entre a parte traseira do televisor e a parede pode ser seleccionada conforme abaixo indicado.

2-a Montagem padrão

2-b Montagem curta

Consulte a tabela do passo 1.

AVISO

- Quando selecionar 2-b, o acesso ao terminal posterior é limitado.

3 Consulte a tabela em baixo para saber qual é a localização de instalação do Adaptador da Base. Caso selecione 2-b, ignore este passo.

Nome do modelo	Localização do gancho
KD-75XG80□□KD-65XG81□□KD-65XG80□□	b
KD-55XG81□□KD-55XG80□□KD-49XG81□□KD-49XG80□□	c
KD-43XG81□□KD-43XG80□□	d

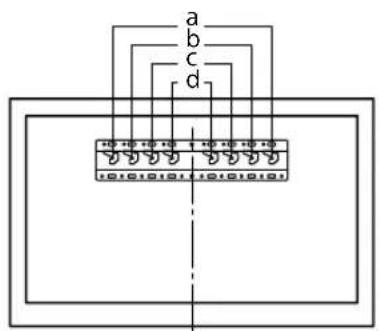

Instale o adaptador da base ① utilizando o parafuso (PSW 4x10) ② na base (20) ③ quando seleccionar 2-a.

4 Decida as posições dos parafusos para instalar a base (20) Ⓐ.

Consulte as especificações na página 19. Quando seleccionar 2-a, utilize as posições dos orifícios do adaptador da base ①.

AVISO

• A parede na qual o televisor será instalado deve ser capaz de suportar um peso quatro vezes superior ao peso do televisor (Consulte o Guia de referência do televisor quanto ao respetivo peso.).
• Determine a resistência da parede em que será instalado o televisor. Se necessário, reforce a parede.

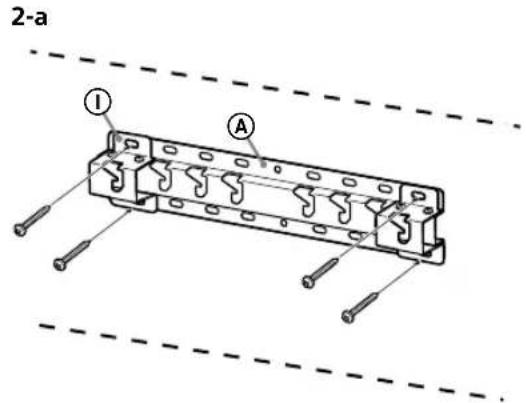

Instalação da base na parede

• Utilize quatro ou mais parafusos de 8 mm de diâmetro ou equivalente (não fornecidos).
• Instale quatro parafusos nos orifícios do adaptador da base ① com a base (20) Ⓐ (apenas 2-a).
• Instale a base (20) Ⓐ na parede, na horizontal.

Preparar a instalação do televisor

Consulte o Guia de Configuração para a instalação do suporte.

KD-75XG80□□

1 Marque a localização da instalação na parede.

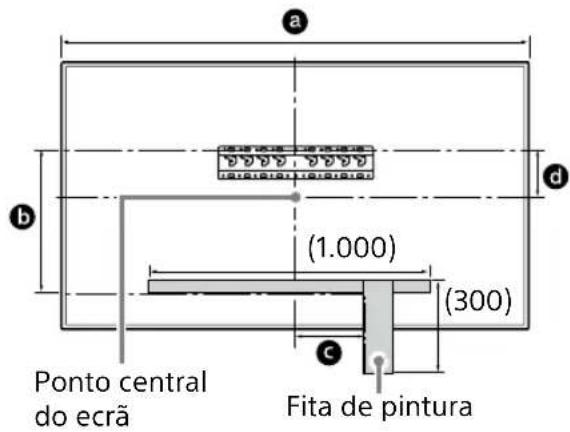

- Utilize fita de pintura, etc. (não fornecida) para marcar a localização do televisor perto da Base ou Adaptador de Base. Consulte a tabela seguinte.

Unidade: mm

Nome do modelo	Comprimento para marcação			Dimensão do centro do ecrã
	a	b	c	d

KD-75XG80□□ 1.686 564 150 202

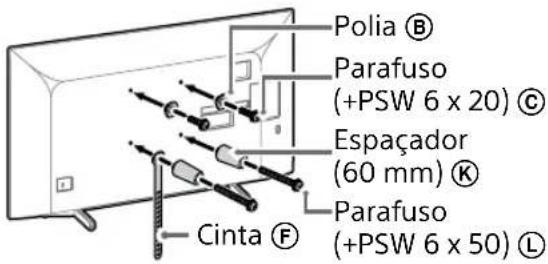

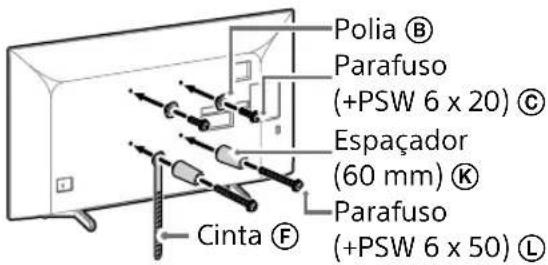

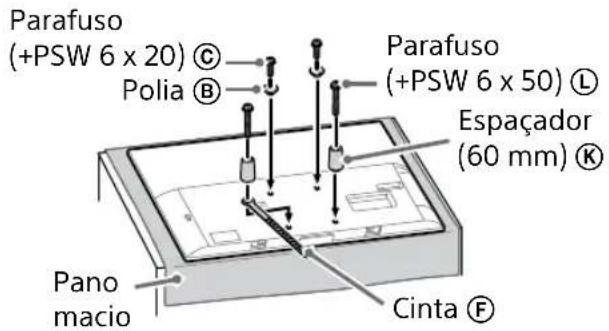

2 Instale as peças de fixação do Suporte de Parede. Verifique quais são as peças de fixação consultando "Fornecido com o SU-WL450" na secção "Verificação das peças", na página 5.

Nota

• Aperte firmemente as peças de fixação utilizando parafusos.
• Quando utilizar uma chave de parafusos elétrica, configure o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que utilizar ou não utilizar num lugar seguro para poder utilizá-las no futuro. Guarde este manual para poder consultá-lo no futuro.

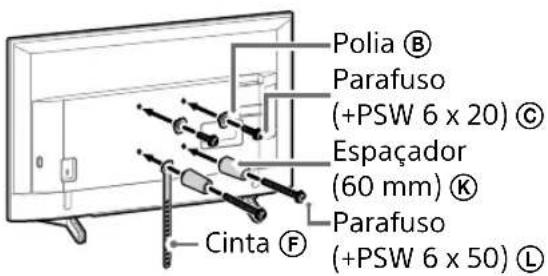

Montagem padrão (2-a)

Montagem curta (2-b)

Nota

- Com este estilo de montagem, não poderá utilizar alguns dos terminais da parte de trás do Televisor.

3 Ligue o(s) cabo(s) necessário(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referência fornecido com o seu televisor.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efectuado por agentes autorizados.
• Junte os cabos de ligação para evitar tropeçar neles antes da montagem na parede.

4 Separe o Suporte de Fixação para Mesas do televisor.

- Remova um lado do Suporte de Mesa do Televisor de cada vez. Firmemente segure no Suporte de Mesa do Televisor com ambas as mãos enquanto outra pessoa levanta o televisor.

• Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa do televisor.
• Tenha cuidado para não exercer demasiada força enquanto desencaixa o Suporte De Mesa do Televisor, pois pode causar a queda do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.
• Tenha cuidado quando manuseia o Suporte de Mesa do Televisor para prevenir danos ao televisor.
• Tenha cuidado ao levantar o televisor, pois o Suporte de Mesa do Televisor é desencaixado, o Suporte de Mesa do Televisor pode cair e provocar ferimentos pessoais.
• Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.

KD-65XG81□□ / 65XG80□□

1 Instale as peças de fixação do Suporte de Parede. Verifique quais são as peças de fixação consultando "Fornecido com o SU-WL450" na secção "Verificação das peças", na página 5.

Nota

• Aperte firmemente as peças de fixação utilizando parafusos.
• Quando utilizar uma chave de parafusos elétrica, configure o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que utilizar ou não utilizar num lugar seguro para poder utilizá-las no futuro. Guarde este manual para poder consultá-lo no futuro.

Montagem padrão (2-a)

Montagem curta (2-b)

Nota

- Com este estilo de montagem, não poderá utilizar alguns dos terminais da parte de trás do Televisor.

2 Ligue o(s) cabo(s) necessário(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referência fornecido com o seu televisor.

Nota

- Certifique-se de que o encaminhamento dos cabos ao longo da parede é efectuado por agentes autorizados.

- Junte os cabos de ligação para evitar tropeçar neles antes da montagem na parede.

3 Separe o Suporte de Fixação para Mesas do televisor.

- Remova um lado do Suporte de Mesa do Televisor de cada vez. Firmemente segure no Suporte de Mesa do Televisor com ambas as mãos enquanto outra pessoa levanta o televisor.

- Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa do televisor. - Tenha cuidado para não exercer demasiada força enquanto desencaixa o Suporte De Mesa do Televisor, pois pode causar a queda do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.

- Tenha cuidado quando manuseia o Suporte de Mesa do Televisor para prevenir danos ao televisor.

- Tenha cuidado ao levantar o televisor, pois o Suporte de Mesa do Televisor é desencaixado, o Suporte de Mesa do Televisor pode cair e provocar ferimentos pessoais.

- Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.

KD-55XG81□□ / 55XG80□□

1 Instale as peças de fixação do Suporte de Parede. Verifique quais são as peças de fixação consultando "Fornecido com o SU-WL450" na secção "Verificação das peças", na página 5.

Nota

• Aperte firmemente as peças de fixação utilizando parafusos.
• Quando utilizar uma chave de parafusos elétrica, configure o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que utilizar ou não utilizar num lugar seguro para poder utilizá-las no futuro. Guarde este manual para poder consultá-lo no futuro.

Montagem padrão (2-a)

Montagem curta (2-b)

Nota

- Com este estilo de montagem, não poderá utilizar alguns dos terminais da parte de trás do Televisor.

2 Ligue o(s) cabo(s) necessário(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referência fornecido com o seu televisor.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efectuado por agentes autorizados.
• Junte os cabos de ligação para evitar tropeçar neles antes da montagem na parede.

3 Separe o Suporte de Fixação para Mesas do televisor.

• Tenha cuidado ao levantar o televisor, pois o Suporte de Mesa do Televisor é desencaixado, o Suporte de Mesa do Televisor pode cair e provocar ferimentos pessoais.
• Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Separe o Suporte de Fixação para Mesas do televisor.

• Certifique-se de que coloca o televisor num local onde tenha colocado um pano macio para evitar danificar a superfície do ecrã.
• Quando instalar o Suporte de Parede, não utilize os parafusos retirados do Suporte de Fixação para Mesas.
• Guarde o Suporte de Fixação para Mesas retirado e os respetivos parafusos num lugar seguro e fora do alcance de crianças. Irá precisar dos mesmos se pretender utilizar o televisor numa mesa no futuro. O Suporte de Fixação para Mesas não pode ser adquirido em separado.

AVISO

• Certifique-se de que o televisor se encontra na posição vertical antes de o ligar. O televisor não deve estar ligado com o painel LCD virado para baixo para evitar uma imagem irregular.
• Se a superfície do televisor for sujeita a choques ou pressão, o televisor pode partir ou ficar danificado.
• Coloque o televisor numa superfície estável e nivelada com o Suporte de Fixação para Mesas pendurado no limite da superfície. Se colocar o televisor e a base do Suporte de Fixação para Mesas ao mesmo nível, pode criar condições de trabalho instáveis e danificar o televisor.
• Quando retirar o Suporte de Fixação para Mesas do televisor, segure o Suporte de Fixação para Mesas cuidadosamente com ambas as mãos.

2 Instale as peças de fixação do Suporte de Parede. Verifique quais são as peças de fixação consultando "Fornecido com o SU-WL450" na secção "Verificação das peças", na página 5.

Nota

• Aperte firmemente as peças de fixação utilizando parafusos.
• Quando utilizar uma chave de parafusos elétrica, configure o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que utilizar ou não utilizar num lugar seguro para poder utilizá-las no futuro. Guarde este manual para poder consultá-lo no futuro.

Montagem padrão (2-a)

Montagem curta (2-b)

Nota

- Com este estilo de montagem, não poderá utilizar alguns dos terminais da parte de trás do Televisor.

3 Ligue o(s) cabo(s) necessário(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referência fornecido com o seu televisor.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efectuado por agentes autorizados.
• Junte os cabos de ligação para evitar tropeçar neles antes da montagem na parede.

Instalação do televisor na parede

KD-75XG80□□

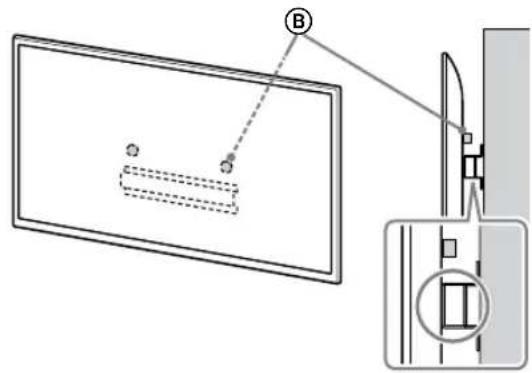

1 Levante o televisor.

• Para a localização das polias Ⓑ para pendurar na Base ou Adaptador de Base, consulte a tabela do passo 3 em "Decidir sobre a localização da instalação" na página 7.
• Certifique-se que a parte de trás do televisor toca a Base ou Adaptador de Base quando segura no televisor.

Nota

• Segure firmemente o televisor com ambas as mãos e certifique-se de que a cinta ® e a parte inferior do televisor estão alinhadas com a fita de pintura.
• Transporte o televisor com três pessoas, e a pessoa que está na frente do televisor lidera os outros para ajustar a posição.

- Tenha muito cuidado ao instalar o televisor na parede, especialmente para a pessoa que está a suportar a parte de baixo do televisor. O televisor pode cair, provocando sérios ferimentos corporais ou mesmo a morte.

• Deslize suavemente para baixo o televisor e pendure as polias Ⓑ presas à parte de trás do televisor na Base ou Adaptador de Base, certificando-se de que confirma a forma dos orifícios.
• Depois de instalar o televisor na parede, confirme se as polias Ⓑ estão bem presas à base ou ao adaptador de base.
• Liberte ambas as mãos lentamente para assegurar que o televisor não cai.

- Certifique-se de que duas ou mais pessoas (três ou mais pessoas para televisor de 75 polegadas e acima) seguram o televisor quando o transportam.

3 Evitar que a parte de baixo do televisor se mova.

- Elimine a folga da cinta Ⓕ e prenda-a firmemente à parede.

- Utilize um parafuso de 5 mm de diâmetro ou equivalente (não fornecido).

Nota

- Tente puxar a parte de baixo do televisor ligeiramente para si, para se certificar de que não se move para a frente. Se houver algum movimento, não está fixado corretamente e a cinta F deve voltar a ser firmemente presa.

1 Levante o televisor.

- Para a localização das polias Ⓑ para pendurar na Base ou Adaptador de Base, consulte a tabela do passo 3 em "Decidir sobre a localização da instalação" na página 7. - Certifique-se de que a parte de trás do televisor toca a Base ou Adaptador de Base quando segura no televisor.

- Segure firmemente o televisor com ambas as mãos.

2 Instale o televisor na Base ou Adaptador de Base.

• Deslize suavemente para baixo o televisor e pendure as polias Ⓑ presas à parte de trás do televisor à Base ou Adaptador de Base, certificando-se de que confirma a forma dos orifícios.
• Depois de instalar o televisor na parede, confirme se as polias Ⓑ estão bem presas à base ou ao adaptador de base.
• Liberte ambas as mãos lentamente para assegurar que o televisor não cai.

- Certifique-se que duas ou mais pessoas (três ou mais pessoas para televisor de 75 polegadas e acima) seguram o televisor quando o transportam.

3 Evitar que a parte de baixo do televisor se mova.

- Elimine a folga da cinta Ⓔ e prenda-a firmemente à parede.

- Utilize um parafuso de 5 mm de diâmetro ou equivalente (não fornecido).

Nota

- Tente puxar a parte de baixo do televisor ligeiramente para si, para se certificar de que não se move para a frente. Se houver algum movimento, não é fixado correctamente e a cinta Ⓕ deve voltar a ser firmemente presa.

Confirmar a conclusão da instalação

Verifique os seguintes pontos.

• As polias Ⓑ estão penduradas com firmeza na base ou no adaptador de base.
• Os cabos de alimentação e ligação não estão dobrados nem trilhados.
• A cinta Ⓕ está bem presa, sem folga.

AVISO

- A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.

Outras informações

Quando remover o televisor, inverta o procedimento de instalação anterior.

- Certifique-se que duas ou mais pessoas (três ou mais pessoas para televisor de 75 polegadas e acima) seguram o televisor quando o removem.

Especificações

Dimensões: (Aprox.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (caso 2-b)

h2 : 60 (caso 2-a)

O design e as especificações estão sujeitas a alterações sem aviso prévio.
