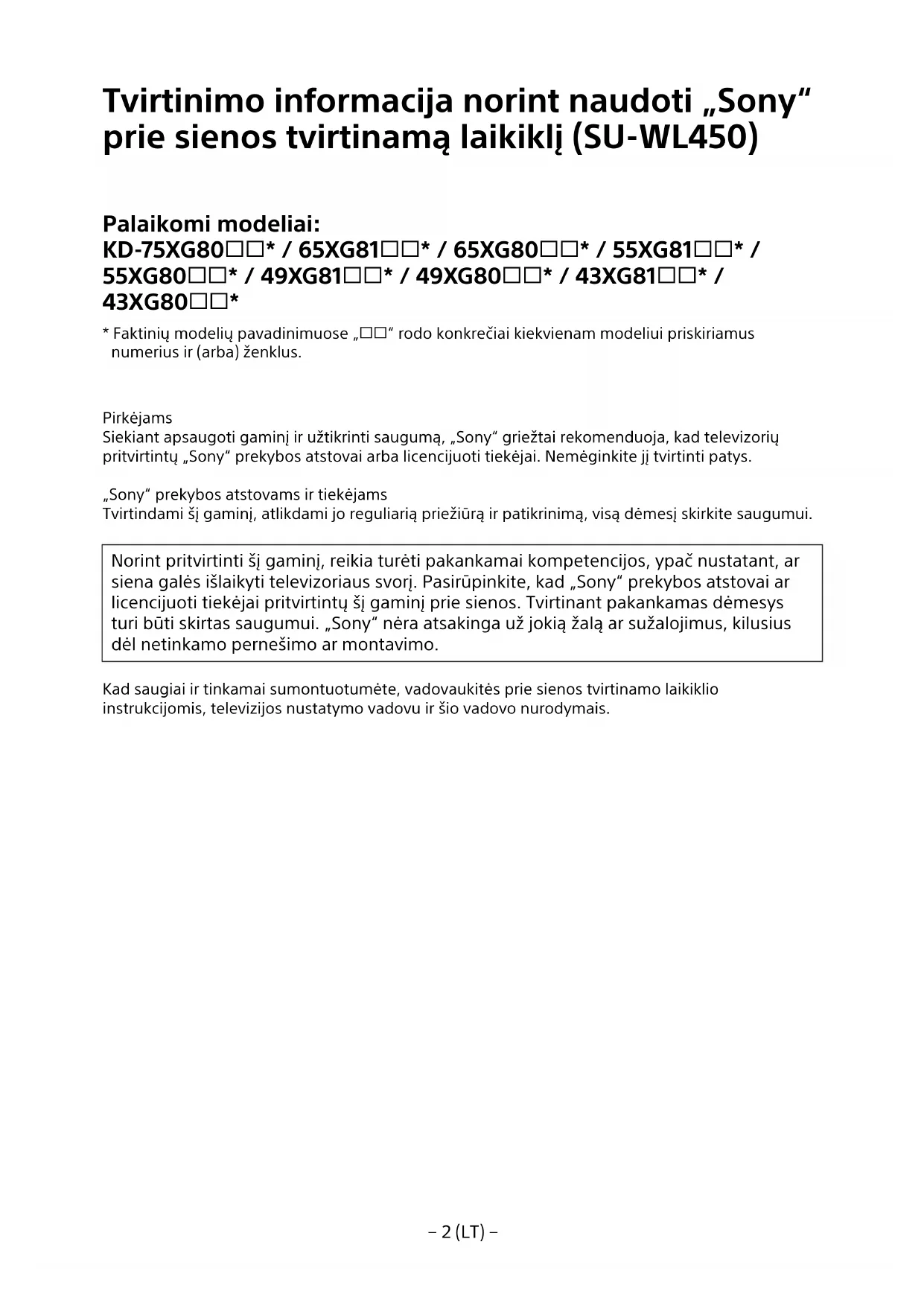

NAUDOJIMO INSTRUKCIJA Bravia KD55XG8196BU SONY

Tvirtinimo informacija norint naudoti „Sony“ prie sienos tvirtinamą laikiklj (SU-WL450)

Palaikomi modeliai:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* /

55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* /

43XG80□□*

* Faktinių modelių pavadinimuose „□□“ rodo konkrečiai kiekvienam modeliui priskiriamus numerius ir (arba) ženklus.

Pirkėjams

Siekiant apsaugoti gaminj ir užtikrinti saugumą, „Sony“ griežtai rekomenduoja, kad televizorių pritvirtintų „Sony“ prekybos atstovai arba licencijuoti tiekėjai. Nemėginkite jį tvirtinti patys.

„Sony“ prekybos atstovams ir tiekėjams

Tvirtindami šj gamini, atlikdami jo regularią priežiūrą ir patikrinimą, visą dėmesį skirkite saugumui.

Norint pritvirtinti šj gaminj, reikia turėti pakankamai kompetencijos, ypač nustatant, ar siena galės išlaikyti televizoriaus svorį. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekėjai pritvirtintų šį gaminį prie sienos. Tvirtinant pakankamas dėmesys turi būti skirtas saugumui. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl netinkamo pernešimo ar montavimo.

Kad saugiai ir tinkamai sumontuotumėte, vadovaukitės prie sienos tvirtinamo laikiklio instrukcijomis, televizijos nustatymo vadovu ir šio vadovo nurodymais.

Sauga

Dékojame, kad jsigijote ši gaminį.

Pirkėjams

Norint sumontuoti ši gaminj, reikia turėti pakankamai kompetencijos. Dėl montavimo kreipkitės i „Sony“ prekybos atstovus ar licencijuotus tiekėjus, o montavimo metu ypatingą dėmesį skirkite saugai. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo arba montuojant kitus, nei nurodyti, gaminius. Jūsų teisėms pagal įstatymą (jei tokių yra) tai įtakos neturi.

„Sony“ prekybos atstovams

Norint sumontuoti ši gaminj, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šią naudojimo instrukciją, kad montavimo darbus atliktumėte saugiai. „Sony” nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo. Baige montavimo darbus atiduokite ši vadovą pirkėjui.

Šioje naudojimo instrukcijoje rodoma, kaip teisingai elgtis su gaminiu ir pateikiamos svarblos atsargumo priemonės, kurių reikia laikytis, kad būtų išvengta nelaimingų atsitikimų. Atidžiai perskaitykite šį vadovą ir teisingai naudokite gaminį. Pasilikite šį vadovą, kad galėtumėte jį peržiŭrėti ateityje.

„Sony“ gaminiai sukurti galvojant apie saugą. Jei gaminiai naudojami neteisingai, gali kilti gaśras, galima patirti elektros smūgį, gaminys gali nuvirsti ar užkristi ir taip rimtai sužaloti. Laikykitės atsargumo priemonių del saugos, kad išvengtumėte tokių nelaimingų atsitikimų.

Pagaminta Kinijoje

DÈMESIO

Tinkami gaminiai

Šis prie sienos tvirtinamas laikiklis skirtas tam tikriems TV. Norėdami patikrinti, su kuriais televizoriais galima naudoti prie sienos tvirtinamą laikiklj, žr. Nuorodinį vadovą.

Pirkėjams

JSPÈJIMAS

Nesilaikant toliau pateiktų atsargumo priemonių, gali kilti gaisras, galima patirti elektros smūgį arba gaminys gali nukristi – dėl to galima rimtai susižaloti ar net žūti.

Pasirūpinkite, kad montavimo darbus atliktų licencijuoti tiekėjai, o montavimo metu neleiskite arti būti mažiems vaikams.

Jei prie sienos tvirtinamas laikiklis arba TV sumontuoti netinkamai, gali jvykti toliau nurodyti nelaimingi atsitikimai. Jsitikinkite, kad montavimo darbus atlieka licencijuoti tiekėjai.

• TV gali nukristi ir rimtai sužaloti galite patirti sumušimų arba lūžių.
• Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis yra nestabili, nelygi ar nestatmena grindims, jrenginys gali nukristi ir sužaloti arba sugadinti turtą. Siena turėty būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV. (Norėdami sužinoti televizoriaus svorį, žr. jo Nuorodinį vadovą.).
• Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, jrenginys gali nukristi ir sužaloti arba sugadinti turtą.

TV pernešimo ar išėmimo darbus patikėkite licencijuotiems tiekėjams.

Jei TV transportavimo ar išėmimo darbus atliktų ne licencijuoti tiekėjai, TV gali nukristi ir sužaloti arba sugadinti turtą. Užtikrinkite, kad televizorių neštų ar išmontuotų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Sumontavę TV, neišsukite sraigtų ar kt. dalių.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nekeiskite prie sienos tvirtinamo laikiklio dalių.

Jei tai padarysite, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.

Nemontuokite kitos irangos, išskyrus nurodytą gaminį.

Šis prie sienos tvirtinamas laikiklis skirtas naudoti tik su nurodytu gaminiu. Jeigu montuosite kitą, nei nurodyta, įrangą, ji gali nukristi arba lūžti, todėl sužaloti arba sugadinti turtą.

Prie sienos tvirtinamo laikiklio neapkraukite didesne, nei TV apkrova. Nekratykite TV kairén / dešinén arba aukštyn / žemyn.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nesilenkite ir nesikabinkite ant TV.

Nesilenkite ir nesikabinkite ant TV, nes jis gali ant jūsų užkristi ir rimtai sužaloti.

DÈMESIO

Nesilaikant toliau nurodytu atsargumo priemoniu, galima susižaloti arba sugadinti turtą.

Valydami gaminj ar atlikdami jo techninę priežiūrą, neveikite jo per didele jęga.

Nespauskite TV iš viršaus per stipriai. Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Atsargumo priemonès

• Jei TV, sumontuotą ant prie sienos tvirtinamo laikiklio naudosite ilgą laiką, siena uż TV ar virš jo gali nublukti arba tapetai gali atsiklijuoti, priklausomai nuo to, iš kokių medžiagų pastatyta siena.
• Nuémus prisuktą prie sienos tvirtinamą laikiklj, sienoje liks sraigtų padarytos skylės.
• Nenaudokite prie sienos tvirtinamo laikiklio tokiose vietose, kur jì veiktų mechaninė vibracija.

Prie sienos tvirtinamo laikiklio montavimas

„Sony“ prekybos atstovams

JSPÈJIMAS

Toliau nurodyto instrukcijos skirtos tik „Sony“ tiekėjams. Perskaitykite pirmiau pateiktas atsargumo priemones ir montuodami, eksploatuodami bei tikrindami šį gaminį ypatingą dėmesį skirkite saugai.

Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur TV kampai arba šonai išsikištų už sienos paviršiaus.

Nemontuokite prie sienos tvirtinamo laikiklio ant kolonų ar panašių paviršių, kur TV kampai arba šonai išsikištų už sienos paviršiaus. Jei asmuo ar objektas užkliudytų išsikišusį TV kampą ar šoną, šis galī sužaloti arba sugadinti turtą.

Nemontuokite TV virš oro kondicionieriaus arba po juo.

Jei ant TV laša vanduo arba ji ilgą laiką veikia oro srautas iš oro kondicionieriaus, gali kilti gaisras, galima patirti elektros smūgi arba TV gali sugesti.

Pasirūpinkite, kad prie sienos tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, laikantis šiame vadove pateiktų instrukcijų.

Jei kuris nors sraigtas atsilaisvintų ar iškristų, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą. Jsitikinkite, kad naudojate sienos medžiagai tinkamus sraigtus ir patikimai pritvirtinkite įrangą keturiais ar daugiau 8 mm skersmens (arba atitinkamais) sraigtais.

Tiekiamus sraigtus ir priedų dalis naudokite tinkamai, laikydamiesi šiame vadove pateiktų instrukcijų. Jei naudojame pakaitalus, TV gali nukristi ir ką nors sužaloti arba sugesti.

Pasirūpinkite, kad laikiklis būtų surinktas tinkamai, vadovaujantis šiame vadove pateiktomis procedūromis.

Jei kuris nors sraigtas atsilaisvintų ar iškristų, TV gali nukristi ir sugesti arba ką nors sužaloti.

Pasirūpinkite, kad sraigtai būtų patikimai įsukti reikiamose vietose.

Jei to nepadarysite, TV gali nukristi ir sugesti arba ką nors sužaloti.

Bükite atsargüs, kad montavimo metu TV nebütų sutrenktas.

Sutrenkus TV, jis gali nukristi arba perlūžti. Taip galima susižaloti.

Įsitikinkite, kad TV montuosite ant statmenos ir plokščios sienos.

Jei to nepadarysite, TV gali nukristi ir sužaloti.

Teisingai sumontavę TV, tinkamai pritvirtinkite laidus.

Jei žmonės ar objektai įsipainios tarp kabelių, gali būti sužaloti žmonės arba sugadintas TV.

Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebūtų suspausti.

Jei KS maitinimo laidas arba jungiamasis kabelis būtų prispaustas tarp įrenginio ir sienos arba per jėgą sulenktas ar suspaustas, gali išljįsti vidiniai laidininkai, todėl gali įvykti trumpasis jungimas arba nutrūkti elektros tiekimas. Dėl to gali kilti gaîsras arba galima patirti elektros smūgį.

Sraigtai, kurių reikia prie sienos tvirtinamam laikikliui montuoti prie sienos, nepridėti.

Montuodami prie sienos tvirtinamą laikiklj, naudokite sienos medžiagai tinkančius sraigtus.

Turinys

Pasiruošimas montuoti....5

Dalių patikrinimas....5

Montavimo vietos pasirinkimas 6

Pagrindo montavimas prie sienos .... 8

Pasiruošimas tvirtinti TV 9

KD-75XG80□□ 9

KD-65XG81□□ / 65XG80□□....10

KD-55XG81□□ / 55XG80□□....11

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....12

TV tvirtinimas prie sienos....14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....16

Montavimo darbų užbaigimo

patvirtinimas....19

Kita informacija....19

Techniniai duomenys....19

TV montavimas prie sienos

Montavimo procedūra skiriasi priklausomai nuo TV.

Norėdami pritvirtinti televizorių prie sienos, naudokite prie sienos tvirtinamą laikiklj SU-WL450.

Pastaba

- Jei ant stalo pastatomas stovas pritvirtintas prie televizoriaus, pirmiausia atjunkite ant stalo pastatomą stovą. Peržiūrėkite nustatymo vadovą ir ant stalo pastatomo stovo atjungimo veiksmus atlikite atvirkštine tvarka.

- Padėkite televizorių ekranu žemyn ant lygaus ir stabilaus paviršiaus, uždengto storu ir minkštu audiniu, kai norėsite apsaugoti prie sienos tvirtinamo laikiklio tvirtinimo dalis arba kai nuiminėsite ant stalo pastatomą stovą nuo televizoriaus – tai padės apsaugoti SKE ekrano paviršių.

- Išsuktus sraigtus būtinai laikykite saugioje, vaikams nepasiekiamoje vietoje.

Pasiruošimas montuoti

• Prieš montuodami pasidėkite po ranka televizijos nuorodinį vadovą ir nustatymo vadovą.
• Prieš montuodami jsitikinkite, kad turite sraigtams tinkamą kryžminį atsuktuvą.
  • Patikrinkite TV montavimo vieta.
• Pasiruoškite keturis ar daugiau 8 mm skersmens sraigtus ir vieną 5 mm skersmens arba atitinkamą sraigtą (nepridėti).

Pasirinkite sienos medžiagai tinkamus sraigtus.

Dalių patikrinimas

- Isitikinkite, kad yra visos dalys.

A Pagrindas (20) (1)B	Skriemulys (2)
C Sraigtai PSW 6x20(4)	D Sraigtas PSW4x20 su jvore (2)
E Tarpiklis (20) (2)F	Diržas (1)
G Ivorė (20) (M4) (2)H	Sraigtai PSW 4x20(2)
IPagrindo adapteris (2)	J Sraigtai PSW 4x10(8)[IMAGE]
K Tarpiklis (60) (2)L	Sraigtai PSW 6x50(2)
M Ivorė (M4) (2)N Sraigtai PSW 4x50(2)

Montavimo vietos pasirinkimas

1 Nuspreskite, kurioje vietoje montuosite.

Įsitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji galės atlaikyti svorį, bent keturis kartus didesnj už televizoriaus.

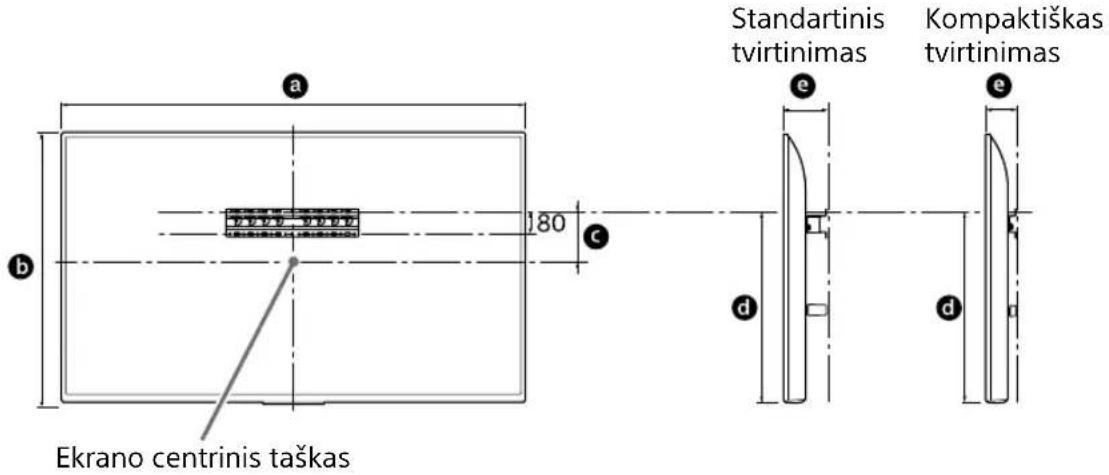

Žr. toliau pateiktą lentele, kur rasite informacijos apie televizoriaus tvirtinimą prie sienos.

Norėdami sužinoti televizoriaus svorį, žr. jo Nuorodinį vadovą.

Ekrano centrinis taškas Standartinis tvirtinimas Kompaktiškas tvirtinimas

Vienetai: mm

Modelio pavadinimas	Rodyti matmenys		Ekrano išmatavimas iki centro		Tvirtinimo ilgis
	a	b	c	d	e
					Standartinis tvirtinimas	Kompaktiškas tvirtinimas
KD-75XG80□□	1686 970 202 690 142 100
KD-65XG81□□	1463 845 173 597 142 100
KD-65XG80□□	1463 845 173 597 142 100
KD-55XG81□□	1241 721 95 460 141 100
KD-55XG80□□	1241 721 95 460 141 100
KD-49XG81□□	1101 645 -15* 314 119		78
KD-49XG80□□	1101 645 -15* 314 119		78
KD-43XG81□□	970	570	23	315	119	77
KD-43XG80□□	970	570	23	315	119	77

* Gembės padėtis yra žemiau ekrano centrinio taško.

Pastaba

• Atsižvelgiant j montažą, lentelėje nurodyti skaičiai gali šiek tiek skirtis.
• Televizorių pritvirtinus prie sienos, viršutinioji jo dalis šiek tiek pasvyra j priekj.

Palikite tinkamą tarpą tarp TV ir lubų bei išsikišusių sienos dalių, kaip parodyta apačioje.

Vienetai: mm

300100 100 100

- Siekdami užtikrinti tinkamą ventiliacija ir neleisti kauptis nešvarumams arba dulkėms:

— nedėkite televizoriaus ant plokštumos, netvirtinkite apversto, atbulai arba jkypai;
— nedėkite televizoriaus ant lentynos, kilimėlio, lovos arba j spinta;
— neuždenkite televizoriaus audiniu, pvz., užuolaidomis, daiktais, tokiais kaip laikraščiai ir t.
t.; — nemontuokite televizoriaus kaip parodyta apačioje.

- Jei norite kabelius nutiesti sienoje, padarykite sienoje angą ir prieš montuodami kabelius jkiškite ją. Kad kabeliai nebūtų suspausti, angą padarykite už pagrindo (20) Ⓐ, pagrindo adapteris ① ir tarpiklio (20) Ⓔ, tarpiklio (60) Ⓑ perimetro ribų.

2 Pasirinkite tvirtinimo prie sienos būdą. Atstumą tarp TV galinės pusės ir sienos reikia pasirinkti, kaip nurodyta toliau.

2-a Standartinis tvirtinimas 2-b Kompaktiškas tvirtinimas

Žr. j 1 veiksmo lentele.

JSPÉJIMAS

- Kai pasirenkamas 2-b variantas, prieiga prie gale esančių išvadų tampa ribota.

2-a 2-b

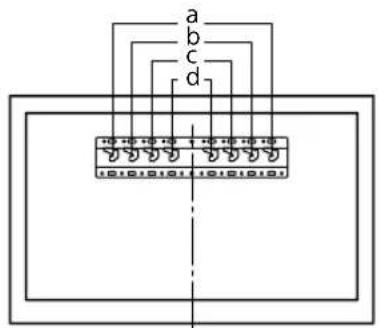

3 Norėdami sužinoti apie pagrindo adapterio tvirtinimo vietą, žr. lentele toliau. Jeigu pasirinkote 2-b būdą, šj veiksmą praleiskite.

Modeliopavadinimas	Kabliukovieta
KD-75XG80□□KD-65XG81□□KD-65XG80□□	b
KD-55XG81□□KD-55XG80□□KD-49XG81□□KD-49XG80□□	c
KD-43XG81□□KD-43XG80□□	d

a b c d

Pagrindo adapterį ①, naudodami sraigtą (PSW 4x10) ② pritvirtinkite prie pagrindo (20) ③, jeigu pasirinkote 2-a montavimo būdą.

4 Nustatykite sraigtų vietas, kur montuosite pagrindą (20) Ⓐ.

Žr. 19 psl. pateiktus techninius duomenis.

Jei pasirinkote 2-a būdą, naudokitės skylių, esančių pagrindo adapteryje ①, vietomis.

JSPÉJIMAS

- Siena, ant kurios bus kabinamas TV, turétu būti pakankamai tvirta, kad išlaikytu bent keturis kartus didesnj svorj nei TV (norėdami sužinoti televizoriaus svorj, žr. jo Nuorodinį vadovą.).

- Nustatykite sienos, ant kurios bus kabinamas TV, tvirtuma. Jei reikia, pakankamai sutvirtinkite sieną.

Pagrindo montavimas prie sienos

• Naudokite keturis ar daugiau 8 mm skersmens arba atitinkamus sraigtus (nepridėti).
• Keturis sraigtus prakiškite per pagrindo adapteryje ① esančias angas ir sujunkite su pagrindu (20) Ⓐ (tik 2-a).
• Sumontuokite pagrindą (20) Ⓐ horizontaliai ant sienos.

2-a I A

2-b A

Pasiruošimas tvirtinti TV

Nustatymo vadove peržiūrėkite, kaip montuoti stovą.

KD-75XG80□□

1 Pažymėkite montavimo vietą ant sienos.

- Naudokite, pvz., maskuojamają juostą (nepateikiama), televizoriaus vietai pażymėti šalia pagrindo arba pagrindo adapterio. Žr. kitą lentelę.

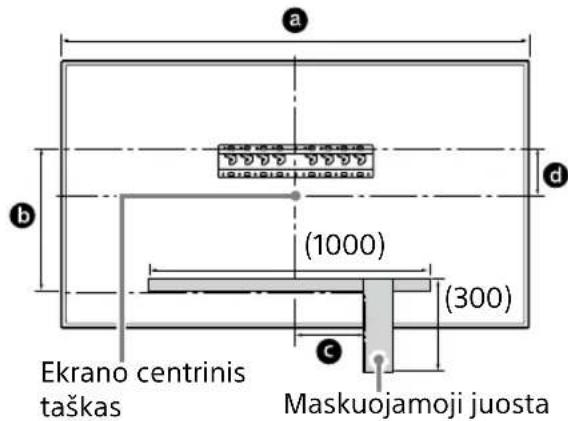

a b (1000) (300) c Ekrano centrinis taškas Maskuojamoji juosta

Vienetai: mm

Modelio pavadinimas	Žymėjimo ilgis			Ekrano išmatavimas iki centro
	a	b	c	d
KD-75XG80□□	1686	564	150	202

2 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ – „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

• Sraigtais gerai pritvirtinkite papildomas dalis.
• Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}.
• Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

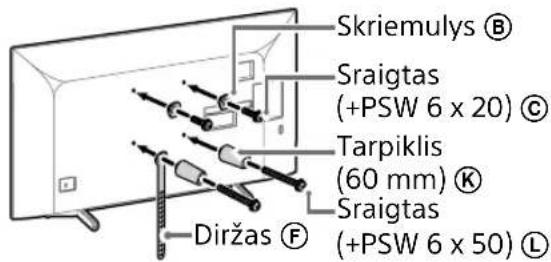

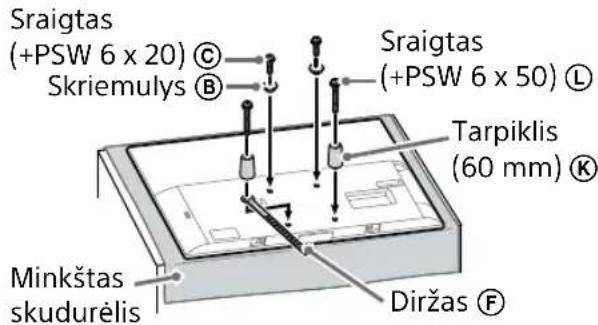

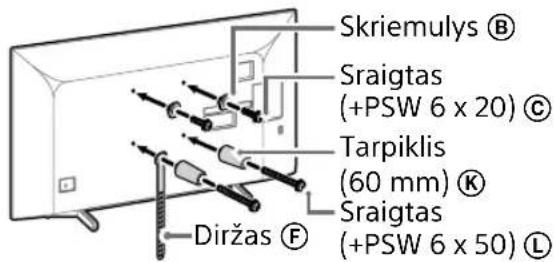

Skriemulys Ⓑ Sraigtas (+PSW 6 x 20) Ⓔ Tarpiklis (60 mm) Ⓙ Sraigtas (+PSW 6 x 50) Ⓘ Diržas Ⓕ

Kompaktiškas tvirtinimas (2-b)

Pastaba

- Jei naudosite šj tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus nugarėlėje esančių lizdų.

3 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui.
• Prieš montuodami jrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

4 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

- Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

- Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia triju arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jęgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomą stovu elkitės atsargiai, kad nepažeistumėte televizoriaus.

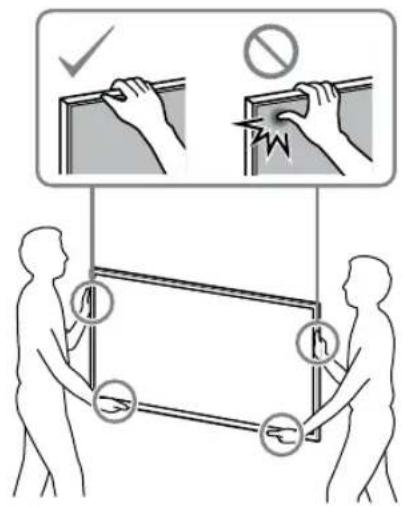

• Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

KD-65XG81□□ / 65XG80□□

1 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ – „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

• Sraigtais gerai pritvirtinkite papildomas dalis.
- Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}.
- Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

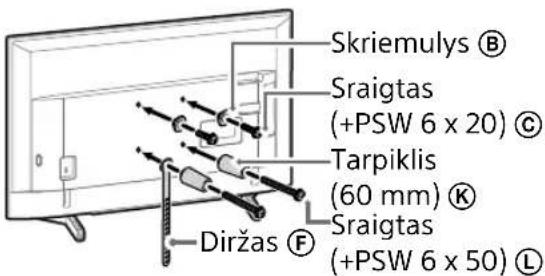

Skriemulys Ⓑ Sraigtas (+PSW 6 x 20) Ⓔ Tarpiklis (60 mm) Ⓔ Sraigtas (+PSW 6 x 50) Ⓗ Diržas Ⓕ

Kompaktiškas tvirtinimas (2-b)

Pastaba

- Jei naudosite ši tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus nugarėlėje esančių lizdų.

2 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui.
• Prieš montuodami jrenginj ant sienos, suriškite laidus, kad ant jų neužliptumėte.

3 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

- Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

- Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia triju arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jęgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomą stovu elkitės atsargiai, kad nepažeistumėte televizoriaus.
• Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.

- Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

KD-55XG81□□ / 55XG80□□

1 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ – „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

• Sraigtais gerai pritvirtinkite papildomas dalis.
• Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}.
• Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Skriemulys Ⓑ Sraigtas (+PSW 6 x 20) Ⓔ Tarpiklis (60 mm) Ⓙ Sraigtas (+PSW 6 x 50) Ⓘ Diržas Ⓕ

Kompaktiškas tvirtinimas (2-b)

Pastaba

- Jei naudosite šj tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus nugarėlėje esančių lizdų.

2 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui.
• Prieš montuodami jrenginj ant sienos, suriškite laidus, kad ant jų neužliptumėte.

3 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

• Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

• Kad nesugadintumėte ekrano paviršiaus, padėkite televizorių j vietą, uždengtą minkštu audiniu.
• Tvirtindami prie sienos tvirtinamą laikiklj, nenaudokite sraigtų, išsuktu iš ant stalo pastatomo stovo.
• Nuimta ant stalo pastatomą stovą ir jo sraigtus padėkite į saugią vietą, nepasiekiamą vaikams. Jų prireiks, jei ateityje norėsite naudoti televizorių ant stalo. Nebus galimybės atskirai įsigyti ant stalo pastatomą stovą.

JSPÈJIMAS

• Prieš jjungdami televizorių jsitikinkite, ar jis yra vertikalioje padėtyje. Siekiant išvengti netolygaus vaizdo, draudžiama jjungti televizorių, kai SKE skydelis nukreiptas žemyn.
• Jei televizoriaus paviršius bus spaudžiamas arba sutrenktas, jis gali sulūžti arba ji galima sugadinti.
• Paguldykite televizorių priekine puse žemyn ant lygaus paviršiaus, ant stalo pastatomas stovas turi kabėti virš paviršiaus krašto. Televizoriaus priekinę pusę ir ant stalo pastatomą stovą padėjus ant to paties lygaus paviršiaus, gaunama nestabili darbinė padėtis, todėl galima sugadinti televizorių.
• Atjungdami ant stalo pastatomą stovą nuo televizoriaus, tvirtai abiem rankomis laikykite už ant stalo pastatomo stovo.

2 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ – „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

• Sraigtais gerai pritvirtinkite papildomas dalis.
- Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}.
- Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Sraigtas (+PSW 6 x 20) © Skriemulys Ⓑ Sraigtas (+PSW 6 x 50) Ⓘ Tarpiklis (60 mm) ® Minkštas skudurėlis Diržas Ⓕ

Kompaktiškas tvirtinimas (2-b)

Pastaba

- Jei naudosite šj tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus nugarėlėje esančių lizdų.

Sraigtas (+PSW 6 x 20) © Skriemulys Ⓑ Sraigtas (+PSW 6 x 20) © Tarpiklis (20 mm) Ⓔ Minkštas skudurėlis Diržas Ⓕ

3 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui.
• Prieš montuodami jrenginj ant sienos, suriškite laidus, kad ant jų neužliptumėte.

TV tvirtinimas prie sienos

KD-75XG80□□

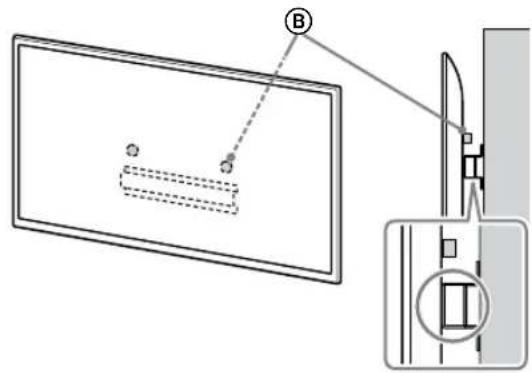

1 Televizoriaus pakėlimas.

• Dėl skriemulių Ⓑ, ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje „Montavimo vietos pasirinkimas” (7 psl.).
• Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą ar pagrindo adapterį.

Pastaba

• Saugiai laikykite televizorių abiem rankomis ir užtikrinkite, kad televizoriaus diržas (F) ir apatinė dalis sulygiuota maskavimo juosta.
• Neškite televizorių trise, ir dar reikalingas prieš televizorių einantis žmogus, kuris vadovautų kitiems ir pakoreguotų padėtį.

- Būkite labai atsargūs montuodami televizorių ant sienos, ypač turi saugotis žmogus, kuris palaiko televizorių iš apačios, nes televizoriaus komplektas gali nukristi ir smarkiai ar net mirtinai sužeisti.

2 Televizoriaus montavimas ant pagrindo ar pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius Ⓑ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami jsitikinkite, kad tinkama angų formą.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai Ⓑ tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius nekrenta.

- Sumontavę televizorių ant sienos, nuplėškite maskuojamą juostą, pvz., nuo sienos.

2-a B K F

- Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

- Paimkite diržas Ⓕ ir tvirtai pritvirtinkite prie sienos.

2-a 2-b F F

- Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

- Pabandykite nestipriai patraukti TV apačią tiesiai save, kad jsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržas ⑤ reikia gerai pritvirtinti iš naujo.

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Televizoriaus pakėlimas.

- Dėl skriemulių Ⓑ, ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje „Montavimo vietos pasirinkimas” (7 psl.). - Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą ar pagrindo adapterį.

• Tvirtai laikykite televizorių dviem rankom.

2 Televizoriaus montavimas ant pagrindo ar pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius Ⓑ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų formą.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai Ⓑ tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius nekrenta.

- Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

- Paimkite diržas Ⓕ ir tvirtai pritvirtinkite prie sienos.

2-a 2-b F F

- Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

- Pabandykite nestipriai patraukti TV apačią tiesiai j save, kad jsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržas Ⓔ reikia gerai pritvirtinti iš naujo.

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Skriemuliai Ⓑ tvirtai kabo ant pagrindo arba pagrindo adapterio.
• Ar laidai ir kabeliai néra susisuke ar suspausti.
• Ar diržas Ⓕ yra sandari, be plyšių.

JSPÈJIMAS

- Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgj, ivykus trumpajam jungimui. Dél saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksčiau aprašytą procedūrą atlikite atvirkščia tvarka.

- Užtikrinkite, kad nuimamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Techniniai duomenys

f h1 h2 g e d c b a

Matmenys: (apytiksl.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (2-b atvejis)

h2 : 60 (2-a atvejis)

Svoris (tik pagrindo): (apytiksl.) [kg]

0,8

Dizainas ir techniniai duomenys gali būti keičiami be įspėjimo.

Navodila za uporabo nosilca za stensko montažo Sony (SU-WL450)

Podprti modeli:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* / 55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* / 43XG80□□*
