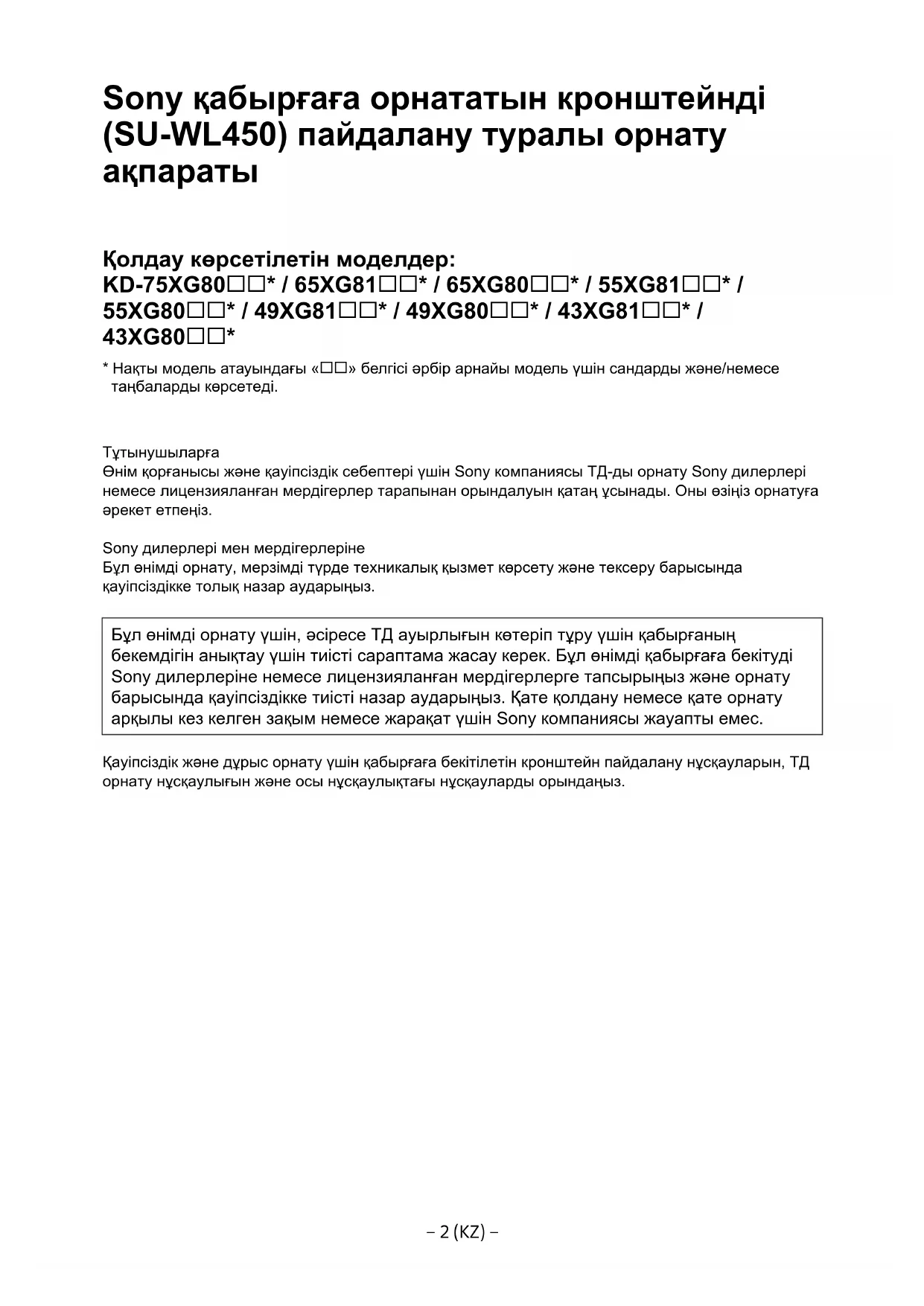

Sony қабырғаға орнататын кронштейнді (SU-WL450) пайдалану туралы орнату ақпараты

Колдау көрсетілетін моделдер:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* /

55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* /

43XG80□□*

* Нақты модель атауындағы «□□» белгісі әрбір арнайы модель үшін сандарды және/немесе таңбаларды көрсетеді.

Тутынушыларға

Өнім қорғанысы және қауіпсіздік себептері үшін Sony компаниясы ТД-ды орнату Sony дилерлері немесе лицензияланған мердігерлер тарапынан орындалуын қатаң ұсынады. Оны өзіңіз орнатуға әрекет етпеніз.

Sony дилерлері мен мердігерлеріне

Бүл өнімді орнату, мерзімді түрде техникалық қызмет көрсету және тексеру барысында қауіпсіздікке толық назар аударыңыз.

Бүл өнімді орнату үшін, әсіресе ТД ауырлығын көтеріп тұру үшін қабырғаның бекемдігін анықтау үшін тиісті сараптама жасау керек. Бүл өнімді қабырғаға бекітуді Sony дилерлеріне немесе лицензияланған мердігерлерге тапсырыңыз және орнату барысында қауіпсіздікке тиісті назар аударыңыз. Қате қолдану немесе қате орнату арқылы кез келген зақым немесе жаракат үшін Sony компаниясы жауапты емес.

Қауіпсіздік және дұрыс орнату үшін қабырғаға бекітілетін кронштейн пайдалану нұсқауларын, ТД орнату нұсқаулығын және осы нұсқаулықтағы нұсқауларды орынданыз.

Қауіпсіздік туралы

Осы өнімді сатып алғаныңыз үшін ракмет.

Тутынушылар үшін

Осы құрылғыны орнатуға жеткілікті түрде тәжірибе қажет. Орнату жұмыстарын Sony дилерлері немесе лицензиясы бар мердігерлер жасауы көрек және орнату барысында қауіпсіздікке аса назар аударыңыз. Sony дұрыс қолданбау, дұрыс орнатпау немесе көрсетілген құрылғыдан басқаны орнату салдарынан болған зақымдарға немесе жақақатқа жауапты емес. Занды құқығыңыз (қандай да бір) жарамайды.

Sony дилерлері үшін

Осы құрылғыны орнатуға жеткілікті түрде тәжірибе қажет. Орнату жұмыстарын қауіпсіз түрде орындау үшін осы нұсқаулықты толық оқып шығыңыз. Sony дұрыс қолданбау немесе дұрыс орнатпау салдарынан болған закымдарға немесе жаракатқа жауапты емес. Орнатқаннан кейін тутынушыға осы нұсқаулықты беріңіз.

Осы пайдалану нүсқаулығы өнімнің дұрыс қолданылуын және закымды болдырмауға қажетті алдын алу шараларын керсетеді. Осы нүсқаулықты толық оқып шығып, өнімді дұрыс қолданыңыз. Болашақта ақпарат алу үшін осы нүсқаулықты қолжетімді жерде сақтаңыз.

Sony өнімдері кауіпсіздікті ескере отырып жасалған. Өнімдер дұрыс қолданылмаса, өрт, ток соғу, өнімнің құлауы немесе оны лактыру салдарынан ауыр жақақатқа әкелуғ мүмкін. Осындай жағдайлардың алдын алу үшін алдын алу шараларын караңзы.

Өнімнің күні мен штрих-кодында штрих-код танбасының коды келесі форматта көрсетіледі: ЖЖОЖК / ММ, мунда ЖЖОЖК - жыл ММ - өндіріс мезгілі.

Қазақстан жеріндегі түтынушылардың шағым-талаптарын қабылдауға үекілетті үйым «Сони Электроникс» АҚ Қазақстандағы Өкілдігі, 050010, Қазақстан Республикасы, Алматы қ., Достық данғылы, 117/7 үй

Өндіруші: Сони Вижуал Продактс Инк.

Өндіруші мекенжайы: 2-10-1 Осаки Шинагава-ку Токио, 141-8610 Жапония

Кеден одагы жеріндегі шетелден экелуші «Сони Электроникс» АК, Ресей, 123103, Мәскеу, Карамышевский өтпе көшесі, 6

Кытайда жасалған

АБАЙ БОЛЫНЫЗ!

Арнайы кұрылғылар

Қабыргага бекіту кронштейні теледидарға арналған құрылғылармен бірге қолдану үшін жасалған. Қабыргага орнататын кронштейнді пайдалануға болатынын тексеру үшін теледидарға арналған Анықтамалық нұсқау бөлімін қараңыз.

Тутынушылар үшін

ECKEPTY

Осы алдын алу шаралары сақталмаса, өрт, ток соғу немесе құрылғының құлауы салдарынан ауыр жақақатқа немесе өлімге өкелуі мүмкін.

Орнату жұмыстарын лицензиясы бар мердігерлер жасауы керек және құрылғыны орнату кезінде кішкентай балаларды алыс ұстаңыз.

Қабырғаға бекіту кронштейні немесе теледидар дұрыс орнатылмаса, келесі жағдайлар болуы мүмкін. Лицензиясы бар мердігерлер орнату жұмыстарын жүргізе алатындығына кез жеткізіңіз.

• Теледидар құлап, дененің көгерүі немесе сынық секілді ауыр жаракаттарға әкелуі мүмкін.
• Қабырғаға бекіту кронштейні орнатылатын қабырға тұрақсыз, қисық болса немесе еденге перпендикуляр болмаса, құрал құлап, жарақатқа не мүліктің зақымдануына әкелуі мүмкін. Қабырға теледидардың салмағынан терт есе ауыр салқмақты көтере алуы қажет. (Салмағын тексеру үшін теледидардың Анықтамалық нұсқау бөлімін қараңыз.)
• Қабырғаға бекіту кронштейні қабырғаға берік бекітілмесе, құрал құлап, жаракатқа немесе мүліктің зақымдануына өкелуі мүмкін.

Балалар үшін

• Балаларға теледидар үстіне шығуға рұқсат берменіз.
• Усақ жабдықтарын балалардан аулақ устаңыз, жұтып қоймасын.

Теледидарды тасымалдау немесе бөлшектеу жұмыстарын лицензиясы бар мердігерлер жасауы керек.

Лицензия бар мердігерлерден баска адамдар теледидарды тасымалдаса немесе бөлшектесе, ол кулап, жарақатка немесе мүліктің зақымдануына әкелуі мүмкін. Теледидарды екі немесе одан кеп адам (75 дюймді және одан үлкен теледидар жинағы үшін үш немесе одан кеп адам) тасымалдауға немесе шешуге мүмкіндіктері жететіндігін тексеріңіз.

Теледидарды бекіткеннен кейін бурандаларды және т.б. босатпаңыз.

Егер солай істейтін болсаңыз, теледидар құлауы немесе мүліктің зақымдануы мүмкін.

Қабырғаға бекіту кронштейнінің бөлшектерінауыстырмаңыз.

Егер солай істейтін болсаңыз, қабырғаға бекіту кронштейні құлауы немесе мүліктің зақымдануы мүмкін.

Арнайы құрылғыдан басқа құралды бекітпеніз.

Осы қабырғаға бекіту кронштейні тек арнайы құрылғыпармен бірге қолдану үшін жасалған. Арнайы құрылғыдан бөлек құралды бекітсеңіз, ол құлап не сынып, жаракатка не мүліктің зақымдануына әкелуі мүмкін.

Қабырғаға бекіту кронштейніне теледидардан басқа затты қолданбаңыз. Теледидарды солға/ оңға, жоғары/төмен шайқамаңыз.

Егер солай істейтін болсаңыз, теледидар кулауы немесе мүліктің зақымдануы мүмкін.

Теледидарга сүйенбеңіз немесе асылып турмаңыз.

Теледидарга сүйенсеніз не асылып түрсаңыз, ол сізге құлап, ауыр жаракат алуыңыз мүмкін.

АБАЙ БОЛЫНЫЗ!

Осы алдын алу шаралары сақталмаса, жаракат алуыңыз немесе мүлік зақымдануы мүмкін.

Кұрылғыны тазалау не оған күтім жасау кезінде қатты күш салмаңыз.

Теледидардың жоғарғы бөлігіне қатты күш салмаңыз. Егер солай істейтін болсаңыз, теледидар құлауы немесе мүліктің зақымдануы мүмкін.

Алдын алу шаралары

• Кабыргafa бекіту кронштейніне орнатылған теледидарды узак уакыт бойы пайдалансаныз, кабырганың материалына байланысты теледидар артындағы не устіндегі түс өзгеруі немесе түскағаздың түсі кетуі мүмкін.
• Кабыргага бекіту кронштейнін орнатканнан кейін қайта алсаңыз, қабыргада бұранда саңылаулары қалады.
• Кабырғаға бекіту кронштейнін механикалық тербеліс әсер ететін орында пайдаланбаныз.

Қабырғаға бекіту кронштейнін орнату

Sony дилерлері үшін

ECKEPTY

Келесі нускаулар тек Sony дилерлеріне арналған. Жоғарыда берілген алдын алу шағаларын оқып шығыңыз және осы құрылғыны орнату, оған күтім жасау, оны тексеру кезінде аса назар аударыңыз.

Қабырғаға бекіту кронштейнін

теледидардың

бурыштары не капиталы қабырға бетінен шығып түратын орындарға орнатпаңыз.

Қабыргға бекіту кронштейнін теледидардың бурыштары не қапталы қабыргға бетінен шығып туратын баған секілді орындарға орнатпаңыз. Адам немесе басқа зат теледидардың шығып туған бурышына не қапталына сокса, ол жақақат алуы немесе мүлік зақымдануы мүмкін.

Теледидардың салқындатқыштың устіне не астына орнатпаңыз.

Теледидарға салқындатқыштан ұзақ ұақыт бойы су тамшылары ақса не салқын ауа сокса, ол өртке, ток согуға немесе теледидардың дұрыс жұмыс істемеуіне әкелүі мүмкін.

Қабырғаға бекіту кронштейнін осы пайдалану

нускаулығына сүйене отырып мықтап бекітіңіз.

Бурандалардың бірі жоғалып не түсіп қалған болса, қабырғаға бекіту кронштейні құлап, жақақатқа немесе мүліктің закымдануына әкелуі мүмкін. Қабырганың материалына сай бурандаларды пайдаланыңз және диаметрі 8 мм (немесе ұқсас) болатын терт не одан да көп бурандаларды пайдалана отырып құралды мықтап бекітіңіз.

Берілген бурандалар мен бекіту

белшектерін осы нускаулықтағы

нүсқауларға сүйене отырып дұрыс пайдаланыңыз.

жаракатын салуы немесе теледидарды заKEYMDAуы мүмкін.

Нускаулыкта берілген процедураларға сүйене отырып кронштейнді дұрыстап

курастырыңыз.

Бурандалардың бірі жоғалса немесе түсіп қалған болса, теледидар құлап, біреуге дене жаракатын салуы немесе теледидарды закымдауы мүмкін.

Бүрандалар көрсетілген орында мыктап бекітілуі керек.

Осылай орындалмаса, теледидар құлап, біреуге дене жаракатын салуы немесе теледидарды закымдауы мүмкін.

Орнату кезінде

теледидарды соғып алмаңыз.

Теледидарды соғып алсаңыз, ол құлауы немесе сынуы мүмкін. Будан жаракат алуыңыз мүмкін.

Теледидарды кабырға мен еденге

перпендикуляр

болатындай етіп орнату керек.

Егер солай болмаса, теледидар кулауы немесе жаракат алуыңыз мүмкін.

Теледидар дұрыс орнатылғаннан кейін кабельдерді дұрыс бекітіңіз.

Адамдар немесе баска заттар кабельге оралатын болса, жаракатка не теледидардың закымдануына ёекелуі мумкін.

Айнымалы ток сымы немесе қосу кабелі қысылып қалмауы керек.

Айнымалы ток сымы немесе қосу кабелі құрал мен қабырға арасында қысылып қалса, майыскан немесе қуштеп оралған болса, ішкі бағыттағыштар зақымданып, қыска түйықталуға немесе электр кезінің үзілуіне себеп болуы мүмкін. Бул өрттің пайда болуына немесе ток согуға әкелуі мүмкін.

Кронштейнді қабырғаға бекітуге қажетті бурандалар берілмеген.

Қабыргаға бекіту кронштейнін бекіту кезінде қабырганың материалы мен құрылымына сай бұрандаларды пайдаланыңыз.

Мазмуны

Орнатуға дайындық 5

Бөлшектерді тексеру ....5

Орнатылатын орынды аныктау ......6

Қабырғаға тұғырды орнату .....8

Теледидарды орнатуға дайындау .....9

KD-75XG80□□....9

KD-65XG81□□ / 65XG80□□ 10

KD-55XG81□□ / 55XG80□□....11

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□ .... 12

Қабырғаға теледидарды орнату .....14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□ .... 16

Орнатудың аякталғандығын тексеру .....19

Баска акпарат 19

Техникалық сипаттамалары .....19

Теледидарды кабырғаға орнату

Теледидардың түріне байланысты орнату процедурасы өзгеше болады.

ТД-ды кабырғаға орнату үшін SU-WL450 кабырғаға орнататын кронштейнін пайдаланыңыз.

Нускау

- Устел тұғыры ТД-ға бекітілсе, Устел тұғырын алдын ала ажыратыңыз. Орнату нұсқаулығын қарап, үстел үсті тірегін шешу қадамдарын кері ретпен орынданыз.

- СКД дисплейі бетінің зақымдалуын болдырмау үшін Қабыргаға орнататын кронштейні тіркеу бөлшектерін бекемдеу немесе ТД-дан Устел тұғырын алып тастау кезінде ТД экранын темен қаратып қалың жұмсақ шүбереклен жабылған тегіс, тұрақты бетке қойыңыз.

- Алынған бұрандаларды балалардан алыс, қауіпсіз орынға қойыңыз.

Орнатуға дайындық

• Орнату алдында ТД аныктамалык нускаулығын және орнату нускаулығын алыңыз.
• Күрастырмас бұрын бұрандаларға сай келетін Phillips бұрауышы болуы керек.
• Теледидар бекітілетін орынды аныктаңыз.
• Диаметрі 8 мм болатын төрт немесе одан да көп бұранда және 5 мм-лік немесе ұқсас (берілмеген) бұранда дайынданыз.

Қабырғаның материалына сай келетін бұрандаларды тандаңыз.

Бөлшектерді тексеру

SU-WL450 кұрылғысымен беріледі

- Барлық бөлшектердің бар екендігін тексеріңіз.

A Heriz (20) (1) B Terepshik (2)
C PSW 6x20 (4) D TbIbH PSW 4x20 (2)
E ApaIbK (20) (2) F	БeIdik (1)
G TbIbH (20) (M4) (2)	H PSW 4x20 (2)
I Heri3r i aIapter (2)	J PSW 4x10 (8)
K ApaIbK (60) (2) L	PSW 6x50 (2)
M TbIbH (M4) (2) N PSW 4x50 (2)

Орнатылатын орынды аныктау

1 Орнатылатын орынды аныктаңыз.

Қабырғада ТД үшін жеткілікті орын бар екенін және ТД-дың кемінде төрт есе ауырлығын көтере алатындаған тексеріңіз.

Теледидарды қабырғаға орнату туралы келесі кестені қараңыз. Теледидардың салмағын тексеру үшін теледидардың Анықтамалық нұсқау бөлімін қараңыз.

a b 180 c e d d e Экран ортасының нуктесі

Курал: мм

Улгі нөмірі	Экран өлшемдері		Экран ортасының өлшемі	Орнату ұзындығы
	a	b	c	d	e
					Стандартты орнату Жақын орнату
KD-75XG80☐☐	1686	970	202	690	142
KD-65XG81☐☐	1463	845	173	597	142
KD-65XG80☐☐	1463	845	173	597	142
KD-55XG81☐☐	1241	721	95	460	141
KD-55XG80☐☐	1241	721	95	460	141
KD-49XG81☐☐	1101	645	-15*	314	119
KD-49XG80☐☐	1101	645	-15*	314	119
KD-43XG81☐☐	970	570	23	315	119
KD-43XG80☐☐	970	570	23	315	119

* Кронштейннің орналасуы экран ортасының нуктесінен төмен.

Нускау

• Кестедегі деректер орнатуға байланысты аздап өзгешеленуі мүмкін.
• ТД кабырғаға орнатылғанда ТД жоғарғы белігі аздап алға еңкейеді.

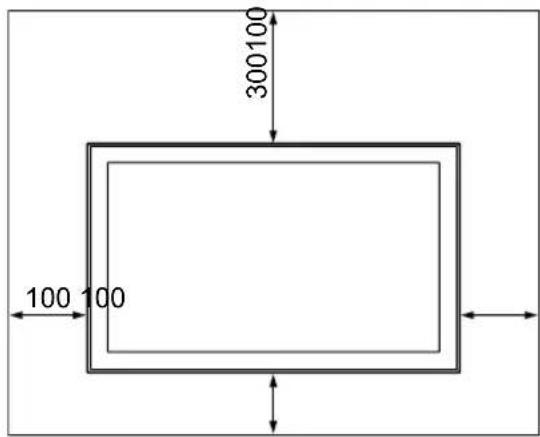

Теледидар мен төбе және қабырғаның шығыңқы бөліктері арасында төменде көрсетілгендей ашық орын қалдыңыз.

Курал: мм

300100 100 100

• Тиісті желдету және кір мен шаңның жиналуын болдырмау үшін:

— ТД-ды жалпагына коймаңыз, жоғарғы жағын темен қарай, артқа қаратып немесе қырымен орнатпаңыз.
— ТД-ды сөрөге, кілемге, төсекке немесе шкафка коймаңыз.
— ТД-ды перделер сиякты шуберекпен немесе газеттер т.б. сиякты элементтермен жаппаңыз.
– ТД-ды төменде көрсетілгендей орнатпаңыз.

Ауа айналымы блокталған.

Кабыря

Нускау

• Кабельдерді кабырға ішіне салытн болсаңыз, орнатпас бұрын кабель салынатын кабырғаны тесіп алуыңыз керек.
  Кабельдер крысылып калмас ушін негіз (20) Ⓐ, негізгі адаптер Ⓞ мен аралык (20) Ⓔ, аралык (60) Ⓑ периметрінен тыс кабыргадан саңылау дайынданыз.

2 Кабырғаға орнату стилін тандаңыз. Теледидардың артқы жағы мен кабырға арақашықтығын төменде көрсетілгендей тандауға болады реттеледі.

1-кадам кестесіне караңыз.

ECKEPTY

• 2-b тандалган кезде, Артқы терминалға қатынас шектеулі болады.

2-a 2-b

3 Негізгі адаптерді бекіту орны туралы төмендегі кестеден қараңыз. 2-в таңдалған жағдайда, осы қадамды өткізіп жіберіңіз.

Улгі нөмірі Ілмек орны
KD-75XG80□□	b
KD-65XG81□□
KD-65XG80□□
KD-55XG81□□	c
KD-55XG80□□
KD-49XG81□□
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

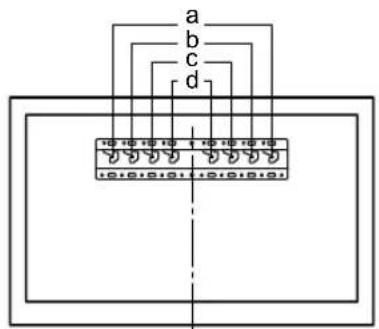

a b c d

Адаптор ① негізін (PSW 4x10) ② Бурандаларымен 2-а таңдалған кезде (20) ④ негізіне бекіту.

19-беттегі сипаттамаларды караңыз.

2-а тандалған кезде, ① Адаптор негізінің тесік орнын пайдаланыңыз.

ECKEPTY

• Теледидар орнатылатын қабырға теледидар салмағынан төрт есе ауыр салсақты көтере алуы тиіс (Салмағын тексеру үшін теледидардың Анықтамалық нұсқау бөлімін қараңыз.).
• Теледидар бекітілетін қабырғаның беріктігін аныктаңыз. Қажет болса, қабырғаны жеткілікті түрде күшейтіңіз.

Қабырғаға түғырды орнату

• Диаметрі 8 мм болатын не ўксас төрт немесе одан да көп бұранданы пайдаланыңыз (берілмеген).
  • ① Адапторының негізіне төрт бұрандаларды (20) Ⓐ Негізімен бекітіңіз (Тек 2-а).
• Тугырды (20) Ⓐ кабыргага көлденец етіп орнатыңыз.

2-a ① A

2-b A

Теледидарды орнатуға дайындау

Тірек орнату нускаулығын караңыз.

KD-75XG80□□

1 Кабырғадағы орнату орнын белгілеңіз.

- Негіз немесе негіз адаптері жанындағы теледидардың орнын белгілеу үшін окшаулау таспасын, т.б. (бірге берілмеген) пайдаланыңыз. Келесі кестені қараңыз.

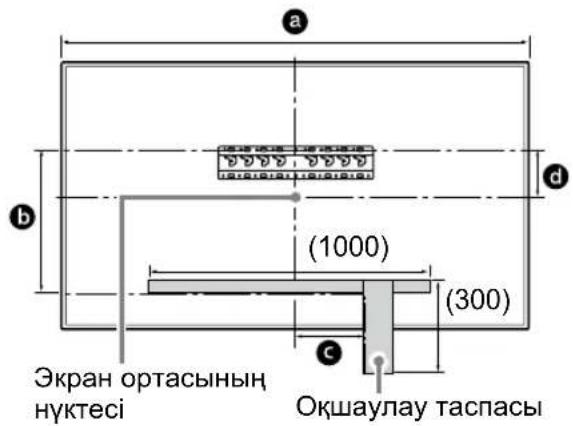

a b (1000) (300) c Экран ортасының нуктесі Окшаулау таспасы

Курал: мм

Улгі нөмірі	Белгілеу ¥зындығы			Экран ортасының өлшемі
	a	b	c	d

KD-75XG80□□ 1686 564 150 202

2 Кабырғаға орнататын кронштейн үшін тіркеу бөлшектерін тіркеңіз. 5-беттегі «Бөлшектерді тексеру» бөліміндегі «SU-WL450 құрылғысымен беріледі» тармағын қарау арқылы монтаждау бөлшектерін тексеріңіз.

Нускау

• Бекіту бөлшектерін бұрандалар арқылы мықтап бекітіңіз.
• Электр бураушты пайдаланғанда, айналу шамасын шамамен 1,5 Н·м {15 кгк·см} орнатыңыз.

- Пайдаланылған немесе пайдаланылмаған бөлшектер алдағы қолданыс үшін қауіпсіз орынға сақталғанын тексеріңіз. Бүл нұсқаулықты болашақта қарау үшін сақтаңыз.

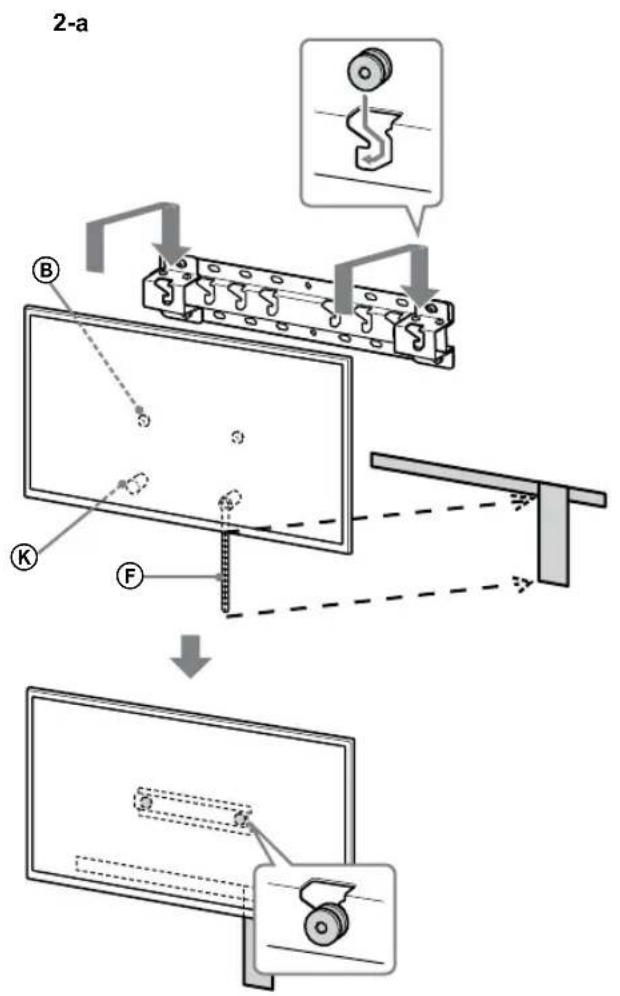

Стандартты орнату (2-а)

- Бул орнату стилін пайдаланғанда теледидардың артқы жағындағы контакттар кейбіреуін пайдалана алмайсыз.

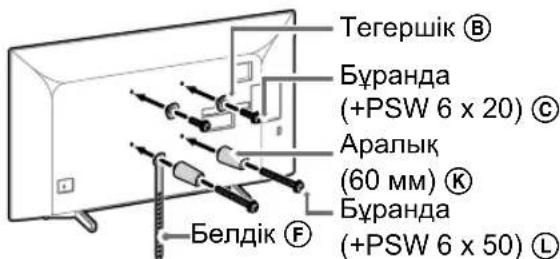

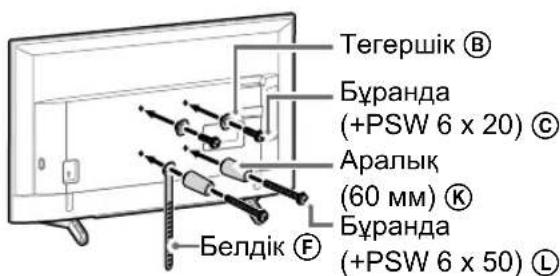

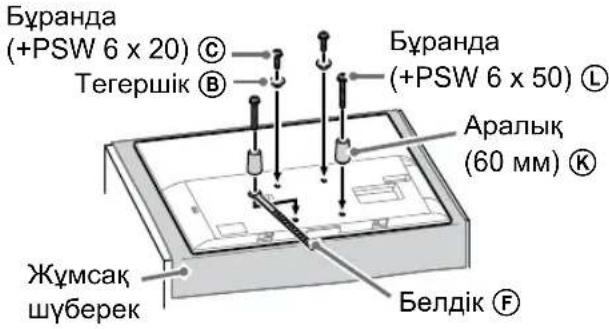

Тегершік Ⓑ Аралық (20 мм) Ⓔ Буранда Белдік Ⓕ (+PSW 6 x 20) Ⓒ

3 Кажетті кабельді (кабельдерді) теледидарға жалғау.

Теледидарды кабыргаға орнатпас бұрын кабельдердің жалғанғанын тексеріңіз. Теледидарды орнатқаннан кейін кабельдерді жалғау мүмкін болмайды. Теледидармен берілетін Анықтамалық нұсқау бөлімін қараңыз.

Нускау

• Кабыргага кабель жүргізуді лицензиясы бар мердігерге беріңіз.
• Кабырғаға монтаждау алдында, басып кетпеу үшін, жалғастырушы кабельдерді қосыңыз.

4 ТД-дан Устел түғырын ажыратыңыз.

- Устелдің үстіңгі тақтайының бір жақ бағанасын бірден алып тастаңыз. Басқа адамдар теледидарды көтергенше үстелдің үстіңгі тақтайының бағанасын қатты ұстаңыз.

- Алдыңғы қадамды қайталаңыз және үстелдің үстіңгі тақтайының екінші жақ бағанасын алып тастаңыз.

Нускау

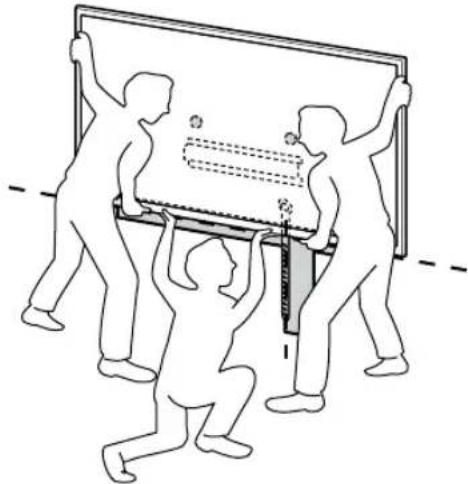

• Устел тұғырын шешу үшін үш не одан көп адам қажет болады.

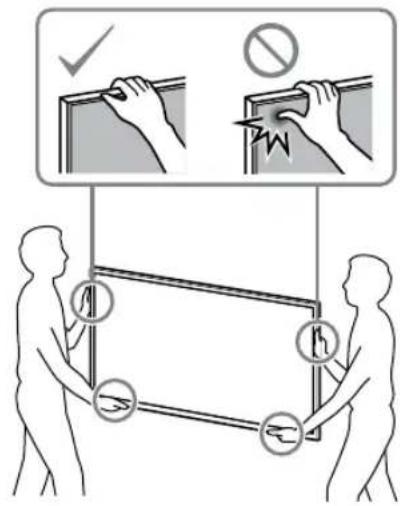

  • Устел тұғырын теледидардан шешкен кезде шамадан көп күш салмауға тырысыңыз, себебі бүл теледидардың құлап, дене жаракатына немесе теледидардың физикалық зақымына әқелуі мүмкін.
• Теледидардың зақымдалуын болдырмау үшін үстел тұғырын абайлап қолданыңыз.
• Теледидарды кетергенде абай болыңыз, өйткені устел тұғыры ажыратылып, жарамсыздыкқа ұшырауы мүмкін.
• Теледидардан устел тұғырын алу кезінде құлатып алудан және теледидар орнатылған бетке зақым келтіруден сақтық шараларын қолға алыңыз.

KD-65XG81□□ / 65XG80□□

1 Кабырғаға орнататын кронштейн үшін тіркеу бөлшектерін тіркеңіз. 5-беттегі «Бөлшектерді тексеру» бөліміндегі «SU-WL450 құрылғысымен беріледі» тармағын қарау арқылы монтаждау бөлшектерін тексеріңіз.

Нускау

• Бекіту бөлшектерін бұрандалар арқылы мықтап бекітіңіз.
• Электр бураушты пайдаланғанда, айналу шамасын шамамен 1,5 Н·м {15 кгк·см} орнатыңыз.
• Пайдаланылған немесе пайдаланылмаған бөлшектер алдағы қолданыс үшін қауіпсіз орынға сақталғанын тексеріңіз. Бүл нұсқаулықты болашақта қарау үшін сақтаңыз.

Стандартты орнату (2-а)

- Бул орнату стилін пайдаланғанда теледидардың артқы жағындағы контакттар кейбіреуін пайдалана алмайсыз.

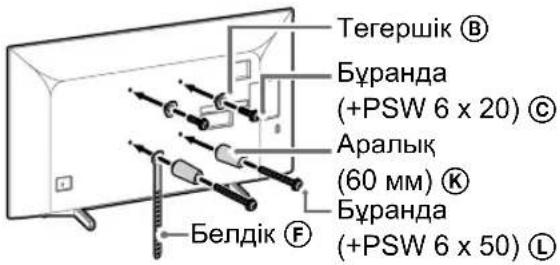

Тегершік Ⓑ Аралық (20 мм) Ⓔ Буранда Белдік Ⓕ (+PSW 6 x 20) Ⓒ

2 Кажетті кабельді (кабельдерді) теледидарға жалғау.

Теледидарды кабырғаға орнатпас бұрын кабельдердің жалғанғанын тексеріңіз. Теледидарды орнатқаннан кейін кабельдерді жалғау мүмкін болмайды. Теледидармен берілетін Анықтамалық нұсқау бөлімін қараңыз.

Нускау

• Кабыргага кабель жүргізуді лицензиясы бар мердігерге берініз.
• Кабыргага монтаждау алдында, басып кетпеу үшін, жалғастырушы кабельдерді қосыңыз.

3 ТД-дан Устел тұғырын ажыратыңыз.

- Устелдің үстінгі тақтайының бір жақ бағанасын бірден алып тастаңыз. Басқа адамдар теледидарды көтергенше үстелдің үстінгі тақтайының бағанасын қатты ұстаңыз.

- Алдыңғы қадамды қайталаңыз және усталдің үстіңгі тақтайының екінші жақ бағанасын алып тастаңыз.

Нускау

• Устел тұғырын шешу үшін үш не одан көп адам қажет болады.
  • Устел тұғырын теледидардан шешкен кезде шамадан көп күш салмауға тырысыңыз, себебі бүл теледидардың құлап, дене жаракатына немесе теледидардың физикалық закымынаәекелуі мүмкін.

• Теледидардың зақымдалуын болдырмау үшін устел тұғырын абайлап қолданыңыз.

• Теледидарды көтергенде абай болыңыз, өйткені устел тұғыры ажыратылып, жарамсыздыққа ұшырауы мүмкін.

• Теледидардан устел тұғырын алу кезінде құлатып алудан және теледидар орнатылған бетке зақым келтіруден сақтық шараларын қолға алыңыз.

KD-55XG81□□ / 55XG80□□

1 Кабырғаға орнататын кронштейн үшін тіркеу бөлшектерін тіркеңіз. 5-беттегі «Бөлшектерді тексеру» бөліміндегі «SU-WL450 құрылғысымен беріледі» тармағын қарау арқылы монтаждау бөлшектерін тексеріңіз.

Нускау

• Бекіту бөлшектерін бұрандалар арқылы мыктап бекітіңіз.
• Электр бураушты пайдаланғанда, айналу шамасын шамамен 1,5 Н·м {15 кгк·см} орнатыңыз.
• Пайдаланылған немесе пайдаланылмаған бөлшектер алдағы қолданыс үшін қауіпсіз орынға сақталғанын тексеріңіз. Бүл нұсқаулықты болашақта қарау үшін сақтаңыз.

Стандартты орнату (2-а)

Тегершік Ⓑ Буранда (+PSW 6 x 20) Ⓒ Аралық (60 мм) Ⓙ Буранда (+PSW 6 x 50) Ⓘ Белдік Ⓕ

Жакын орнату (2-b)

Нускау

- Бул орнату стилін пайдаланғанда теледидардың артқы жағындағы контакттар кейбіреуін пайдалана алмайсыз.

2 Кажетті кабельді (кабельдерді) теледидарға жалғау.

Теледидарды қабырғаға орнатпас бұрын кабельдердің жалғанғанын тексеріңіз. Теледидарды орнатқаннан кейін кабельдерді жалғау мүмкін болмайды. Теледидармен берілетін Анықтамалық нұсқау бөлімін қараңыз.

Нускау

• Кабыргага кабель жүргізуді лицензиясы бар мердігерге беріңіз.
• Кабыргага монтаждау алдында, басып кетпеу үшін, жалғастырушы кабельдерді қосыңыз.

3 ТД-дан Устел түғырын ажыратыңыз.

• Теледидарды кетергенде абай болыңыз, өйткені устел тұғыры ажыратылып, жарамсыздыққа ұшырауы мүмкін.
• Теледидардан устел тұғырын алу кезінде құлатып алудан және теледидар орнатылған бетке зақым келтіруден сақтық шараларын қолға алыңыз.

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 ТД-дан Устел тұғырын ажыратыңыз.

• Дисплейдің бетін зақымдамау үшін теледидарды жұмсақ шуберек төселген жерге қойыңыз.
- Кабыргага орнататын кронштейнді орнату кезінде, Устел тұғырынан алынған бұрандаларды пайдаланбаңыз.
- Алынған Устел тұғырын және оның бұрандалардың балалардың қолы жетпейтін, қауіпсіз жерде сақтаңыз. Теледидарды кейін усталде пайдаланғыңыз келсе, олар керек болады. Устел тұғырын бөлек сатып алуға болмайды.

ECKEPTY

• Теледидарды қосардың алдында оның тік орналасқанын тексеріңіз. Суреттің біркелкілік емес тұрақтылығын алдын алу үшін теледидардың сұйық кристалдық дисплей тақтасының беті төмен қарап қосылмауы қажет.
• Егер теледидардың бетіне крысым немесе сокқы түссе, теледидар бұзылуы немесе закымдалуы мүмкін.
• Теледидарды беттің шетінде турған Устел тұғыры бар қатты және тузу жерге бетін төмен қаратып қойыңыз. Теледидардың беті мен Устел тұғырының базасы бірдей деңгей бетінде болса, тұрақсыз жұмыс күйін жасап, теледидарды закымдауы мүмкін.
• Устел тұғырын төледидардан алған кезде, Устел тұғырын екі қолмен мыктап ұстаңыз.

2 Кабырғаға орнататын кронштейн үшін тіркеу бөлшектерін тіркеңіз. 5-беттегі «Бөлшектерді тексеру» бөліміндегі «SU-WL450 құрылғысымен беріледі» тармағын қарау арқылы монтаждау бөлшектерін тексеріңіз.

Нускау

• Бекіту бөлшектерін бұрандалар арқылы мықтап бекітіңіз.
• Электр бураушты пайдаланғанда, айналу шамасын шамамен 1,5 Н·м {15 кгк·см} орнатыңыз.

- Пайдаланылған немесе пайдаланылмаған бөлшектер алдағы қолданыс үшін қауіпсіз орынға сақталғанын тексеріңіз. Бул нұсқаулықты болашақта қарау үшін сақтаңыз.

Стандартты орнату (2-а)

Буранда (+PSW 6 x 20) © Тегершік Ⓑ Буранда (+PSW 6 x 50) Ⓛ Аралық (60 мм) ® Жумсақ шуберек Белдік Ⓕ

Жакын орнату (2-b)

Нускау

- Бул орнату стилін пайдаланғанда теледидардың артқы жағындағы контакттар кейбіреуін пайдалана алмайсыз.

Буранда (+PSW 6 x 20) © Тегершік Ⓑ Буранда (+PSW 6 x 20) © Аралык (20 мм) Ⓔ Жумсақ шуберек Белдік Ⓕ

3 Кажетті кабельді (кабельдерді) теледидарға жалғау.

Теледидарды қабырғаға орнатпас бұрын кабельдердің жалғанғанын тексеріңз. Теледидарды орнатқаннан кейін кабельдерді жалғау мүмкін болмайды. Теледидармен берілетін Анықтамалық нұсқау бөлімін қараңыз.

Нускау

• Кабырғаға кабель жүргізуді лицензиясы бар мердігерге беріңіз.
• Кабыргага монтаждау алдында, басып кетпеу үшін, жалғастырушы кабельдерді қосыңыз.

Қабырғаға теледидарды орнату

KD-75XG80□□

1 Теледидарды көтеріңіз.

• Негіздегі немесе негіз адаптерінdegі ілмектегі тегершіктер Ⓑ орнын 7-беттегі «Орнатылатын орынды аныктау» ішіндегі 3-қадам кестесінен қараңыз.
• Теледидарды устаған кезде теледидар арты негізге немесе негіз адаптеріне тиетініне көз жеткізіңіз.

Нускау

• Теледидарды екі қолмен берік ұстан, белбеу Ⓔ және теледидар асты окшаулау таспасымен тураланғанына көз жеткізіңіз.
• Теледидарды уш адам болып тасымалдаңыз және теледидар алдындағы адам басқаларына орнын реттеу бойынша нұсқау берүі керек.

- Теледидарды қабырғаға бекіту кезінде абай болыңыз (әсіресе, теледидарды астынан ұстайтын адам), себебі теледидар жинағы қулап, ауыр дене жаракатына немесе тіпті өлімге әкелуі мүмкін.

2 Теледидарды негізге немесе негіз адаптеріне орнатыңыз.

• Теледидарды ақырын төмен сырғытып, теледидар артына тіркелген тегершіктерді (в) негізге немесе негіз адаптеріне іліп, саңылаулар пішінін растаныз.
• ТД-ды кабырғаға орнатқаннан кейін тегершіктер Ⓑ негізге немесе Негізгі адаптерге бекем ілінгендігін тексеріңіз.
• Теледидардың құламайтынына көз жеткізу үшін екі қолыңызды баяу босатыныз.

- Теледидарды қабырғаға орнатқаннан кейін, қабырғадан окшаулау таспасын, т.б. шешіңіз.

2-a B K F

- Теледидарды тасымалдау кезінде екі немесе одан көп адам (75 дюймді және одан үлкен теледидар жинағы үшін үш немесе одан көп адам) ұстағанын тексеріңіз.

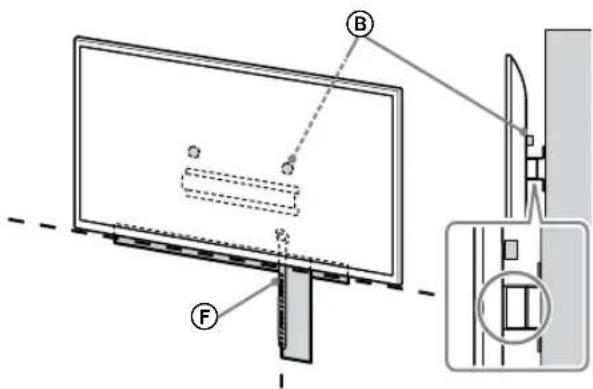

3 Теледидардың төменгі бөлігінің жылжып кетуін болдырмау.

- Белдікті (F) алып, оны қабырғаға мықтап бекітіңіз.

2-a 2-b F F

- Диаметрі 5 мм болатын немесе ўксас буранданы пайдаланыңыз (берілмеген).

Нускау

- Теледидардың алға қарай жылжымайтынын тексеру үшін теледидардың төменгі бөлігін өзіңзге қарай ақырын тартып көріңіз. Жылжитын болса, дұрыс бекітілмеген болғаны және белдікті (F) қайта бекітіңіз.

KD-65XG81□□ /
65XG80□□ / 55XG81□□ /
55XG80□□ / 49XG81□□ /
49XG80□□ / 43XG81□□ /
43XG80□□

1 Теледидарды көтеріңіз.

- Негіздегі немесе негіз адаптеріндегі ілмектегі тегершіктер Ⓑ орнын 7-беттегі «Орнатылатын орынды анықтау» ішіндегі 3-қадам кестесінен қараңыз.

- Теледидарды устаған кезде теледидар арты негізге немесе негіз адаптеріне тиетініне көз жеткізіңіз.

• Теледидарды екі колыңызбен тығыз ұстаңыз.

2 Теледидарды негізге немесе негіз адаптеріне орнатыңыз.

• Теледидарды ақырын төмен сырғытып, теледидар артына тіркелген тегершіктерді Ⓑ негізге немесе негіз адаптеріне іліп, саңылаулар пішінін растаңыз.
• ТД-ды кабырғаға орнатқаннан кейін тегершіктер Ⓑ негізге немесе Негізгі адаптерге бекем ілінгендігін тексеріңіз.
• Теледидардың құламайтынына көз жеткізу үшін екі қолыңызды баяу босатыңыз.

- Теледидарды тасымалдау кезінде екі немесе одан көп адам (75 дюймді және одан үлкен теледидар жинағы үшін үш немесе одан көп адам) ұстағанын тексеріңіз.

3 Теледидардың төменгі бөлігінің жылжып кетуін болдырмау.

- Белдікті (F) алып, оны қабырғаға мықтап бекітіңіз.

2-a 2-b F F

- Диаметрі 5 мм болатын немесе ўксас буранданы пайдаланыңыз (берілмеген).

Нускау

- Теледидардың алға қарай жылжымайтының тексеру үшін теледидардың төменгі бөлігін өзіңзге қарай ақырын тартып көріңіз. Жылжитын болса, дұрыс бекітілмеген болғаны және бөлдікті Ⓖ қайта бекітіңіз.

Орнатудың аякталғандығын тексеру

Келесілерді тексеріңіз.

• Тегершіктер Ⓑ негізге немесе Негізгі адаптерге адаптеріне бекем ілінді.
• Сым мен кабель оралмаған немесе кысылмаған.
• Белдік Ⓕ мыктап бекітілген.

ECKEPTY

- Айнымалы ток сымының немесе т.б. қате орналасуы қыска түйыкталу салдарынан өрттің пайда болуына немесе ток соғу қаупіне әкелуі мүмкін. Орнату жұмыстарының қауіпсіздік талаптарына сай орындалғанына көз жеткізіңіз.

Баска акпарат

Теледидарды алған кезде алдыңғы орнату процедурасын керісінше орынданыз.

- Теледидарды шешу кезінде екі немесе одан көп адам (75 дюймді және одан үлкен теледидар жинағы үшін үш немесе одан көп адам) ұстағанын тексеріңіз.

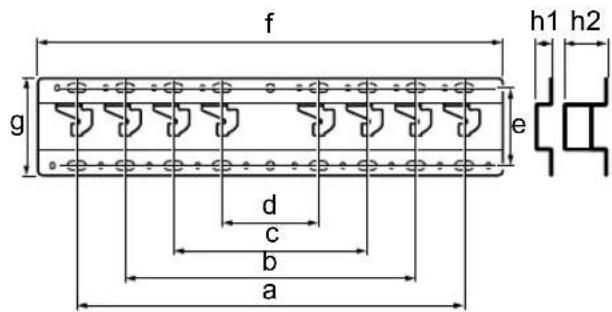

Техникалық сипаттамалары

f h1 h2 g e d c b a

Өлшемдері: (шамамен) [мм]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (2-b τγρι)

h2 : 60 (2-a τγρι)

Салмағы (тек тұғыр): (шамамен) [кг] 0,8

Дизайн мен техникалық сипаттамалары ескертусіз өзгертіледі.

Informacije za montažu za upotrebu Sony nosača za postavljanje na zid (SU-WL450)

Podržani modeli:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* / 55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* / 43XG80□□*

* U konkretnim nazivima modela, „☐☐” označava brojeve i/ili slova specifične za svaki model.

Za kupce
