Өнім түрі	OLED теледидары
Бренд	Sony
Модель	XR77A80L
Экран өлшемі	77 дюйм (195,6 см)
Ажыратымдылық	4K Ultra HD (3840 x 2160 пиксель)
Дисплей технологиясы	OLED
Процессор	Cognitive Processor XR
Жұмыс жүйесі	Google TV
HDR форматтары	Dolby Vision, HDR10, HLG
Қосылымдар	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Аудио қуаты	20 Вт + 20 Вт (2 динамик)
Электр тұтыну (типтік)	Шамамен 400 Вт
Күту режиміндегі тұтыну	0,5 Вт-тан аз
Салмағы (тіреусіз)	Шамамен 35 кг
Салмағы (тіреумен)	Шамамен 36 кг
Өлшемдері (тіреусіз, Ұ x Би x Т)	172,2 x 99,8 x 6,6 см
Өлшемдері (тіреумен, Ұ x Би x Т)	172,2 x 101,3 x 34,0 см
Қабырғаға орнату үйлесімділігі	VESA 300 x 300 мм (SU-WL850 тіреуі)
Керек-жарақтар кіреді	Қашықтан басқару пульті, батареялар, үстел тіреуі, орнату нұсқаулығы
Қауіпсіздік	Кәсіби маман орнатуы ұсынылады; ішкі магниттер, желдету саңылауларын бітемеңіз

Жиі қойылатын сұрақтар - XR77A80L SONY

Sony XR77A80L экранының өлшемі қандай?

Sony XR77A80L 77 дюйм (диагоналы 195,6 см) OLED экраны бар.

Теледидар қабырғаға орнатуға үйлесімді ме?

Иә, ол Sony SU-WL850 қабырға тіреуімен үйлесімді. Қауіпсіздік себептерімен орнатуды лицензияланған маман жүргізуі керек.

Теледидардың ажыратымдылығы қандай?

Ажыратымдылық 4K Ultra HD (3840 x 2160 пиксель), айқын және егжей-тегжейлі сурет береді.

Қандай HDR форматтары қолданылады?

Теледидар оңтайлы түстер мен контрастар үшін Dolby Vision, HDR10 және HLG қолдайды.

Оның қанша HDMI кірісі бар?

Ойын консолі немесе Blu-ray плеері сияқты сыртқы құрылғыларды қосу үшін 4 HDMI кірісі (оның ішінде 2.1) бар.

Теледидардың тіреусіз салмағы қанша?

Теледидардың тіреусіз салмағы шамамен 35 кг. Оны екі адам көтеру ұсынылады.

OLED экранын қалай тазалау керек?

Экранды тазалау үшін жұмсақ және құрғақ шүберекті (микрофибра) пайдаланыңыз. Химиялық заттарды немесе суды тікелей экранға ешқашан қолданбаңыз.

Теледидар дауыстық көмекшілермен үйлесімді ме?

Иә, Google TV арқасында теледидарды дауыспен басқару үшін кірістірілген Google Assistant қолдануға болады.

Қабырғаға орнату үшін қандай қауіпсіздік шаралары бар?

Орнатуды лицензияланған орнатушы жүргізуі керек. Қабырға теледидар салмағынан кемінде алты есе көп көтере алуы керек. Қабырға түріне сәйкес бұрандалар мен дюбельдерді пайдаланыңыз.

Қашықтан басқару пульті жұмыс істемесе не істеу керек?

Батареяларды (AAA түрі) тексеріп, олардың дұрыс салынғанына көз жеткізіңіз. Мәселе жалғасса, батареяларды алып тастап, пультті қалпына келтіру үшін бір түймені 3 секунд басып тұрыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ XR77A80L SONY

Sony қабырғаға орнататын кронштейнді (SU-WL850) пайдалану туралы орнату ақпараты

Колдау көрсетілетін моделдер\*:

* Накты модель атауындағы «х»/«хх» белгісі әрбір арнайы модель үшін сандарды және/немесе танбаларды көрсетеді.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Тутынушыларға

Өнім қорғанысы және қауіпсіздік себептері үшін Sony компаниясы ТД-ды орнату Sony дилерлері немесе лицензияланған мердігерлер тарапынан орындалуын қатаң ұсынады. Оны өзіңіз орнатуға әрекет етпеніз.

Sony дилерлері мен мердігерлеріне

Бүл өнімді орнату, мерзімді түрде техникалық қызмет көрсету және тексеру барысында қауіпсіздікке толық назар аударыңыз.

Бүл өнімді орнату үшін, әсіресе ТД ауырлығын көтеріп тұру үшін қабырғаның бекемдігін анықтау үшін тиісті сараптама жасау керек. Бүл өнімді қабырғаға бекітуді Sony дилерлеріне немесе лицензияланған мердігерлерге тапсырыңыз және орнату барысында қауіпсіздікке тиісті назар аударыңыз. Қате қолдану немесе қате орнату арқылы кез келген зақым немесе жаракат үшін Sony компаниясы жауапты емес.

Қауіпсіздік және дұрыс орнату үшін қабырғаға орнататын кронштейн пайдалану нұсқауларын, ТД орнату нұсқаулығын және осы нұсқаулықтағы нұсқауларды орындаңыз.

Қабырғаға орнататын кронштейн

Қауіпсіздік туралы

Осы өнімді сатып алғаныңыз үшін ракмет.

Тутынушыларға

Теледидарды кабырғаға бекіту

ECKEPTY

кәсіби түрде ОРНАТЫЛУЫ КЕРЕК

Бүл өнімді тек қабырганың теледидар салмагына шыдамдылығын анықтауға жаттықтырылған кәсіби орнатқыш орнатуы керек. Егер орнату барысында дұрыс бекітілмесе, теледидар құлап, едәүрік жарақаттауы мүмкін. Sony компаниясы дұрыс пайдаланбау, дұрыс орнатпау немесе көрсетілген өнімнен басқасын пайдалану салдарынан туындайтын кез келген зақым немесе жақақат үшін жауапты болмайды. Заңды құқығыңыз (қандай да бір) жарамайды.

Sony дилерлері үшін

Осы құрылғыны орнатуға жеткілікті түрде тәжірибе қажет. Орнату жұмыстарын қауіпсіз түрде орындау үшін осы пайдалану нұсқаулығын толық оқып шығыңыз. Sony дұрыс қолданбау немесе дұрыс орнатпау салдарынан болған зақымдарға немесе жақақтқа жауапты емес. Орнатқаннан кейін тұтынушыға осы нұсқаулықты беріңіз.

Осы пайдалану нускаулығы енімнің дұрыс қолданылуын және закымды болдырмауға қажетті алдын алу шараларын көрсетеді. Осы пайдалану нускаулығындағы барлық нускауларды оқу, мүкият түсіну және орындау сіздің жауапкершілігіңзде. Олай істемеу едеуір адам жаракатына немесе мүлік закымына және кепілдіктің күшінің жойылуына себеп болуы мүмкін. Болашақта ақпарат алу үшін осы нускаулықты қолжетімді жерде сақтаңыз.

Sony өнімдері кауіпсіздікті ескере отырып жасалған. Өнімдер дұрыс қолданылмаса, өрт, ток соғу, өнімнің құлауы немесе оны лактыру салдарынан ауыр жақақатқа әкелуғ мүмкін. Осындай жағдайлардың алдын алу үшін алдын алу шараларын караңыз.

Өнімнің күні мен штрих-кодында штрих-код танбасының коды келесі форматта көрсетіледі: ЖОЖЖК / ММ, мүнда ЖОЖЖК - жыл ММ - өндіріс мезгілі.

Қазақстан жеріндегі тутынушылардың шағым-талаптарын қабылдауға үекілетті үйым «Сони Электроникс» АҚ Қазақстандағы Өкілдігі, 050010, Қазақстан Республикасы, Алматы қ., Достық данғылы, 117/7 үй

Өндіруші: Сони Корпорейшн

Өндіруші мекенжайы: 1-7-1 Конан Минато-ку Токио, 108-0075 Жапония

Кеден одагы жеріндегі шетелден экелуші: «Сони Электроникс» АҚ, Ресей, 123103, Мәскеу, Карамышевский өтпе көшесі, 6

Кытайда жасалған

АБАЙ БОЛЫНЫЗ!

Арнайы курылғылар

Қабыргаға орнататын кронштейн теледидарға арналған құрылғылармен бірге қолдану үшін жасалған. Қабыргаға орнататын кронштейнді пайдалануға болатынын тексеру үшін теледидарға арналған «Анықтама нүсқаулығы» бөлімін қараңыз.

Тутынушыларға

ECKEPTY

Осы алдын алу шаралары сақталмаса, өрт, ток согу немесе құрылғының құлауы салдарынан ауыр жаракатқа немесе өлімге әкелуі мүмкін.

Орнату жұмыстарын лицензиясы бар мердігерлер жасауы керек және құрылғыны орнату кезінде кішкентай балаларды алыс ұстаңыз.

Қабырғаға орнататын кронштейн немесе теледидар дұрыс орнатылмаса, келесі жағдайлар болуы мүмкін. Лицензиясы бар мердігерлер орнату жұмыстарын жүргізе алатындығына көз жеткізіңіз.

• Теледидар құлап, дененің көгерүі немесе сынық секілді ауыр жаракаттарға әкелуі мүмкін.
• Кабыргага орнататын кронштейн орнатылатын кабырга түрақсыз, кисық болса немесе едөнге перпендикуляр болмаса, курал кулап, жақақатка не муліктің закымдануынаәкелуі мүмкін. Кабырга кемінде осындай алты теледидардың салмағын кетере алатындай болуы керек. (Салмағын тексеру үшін теледидардың «Анықтама нұсқаулығы» белімін қараңыз.)
• Кабыргага орнататын кронштейн кабыргага берік бекітілмесе, құрал құлап, жаракатқа немесе мүліктің зақымдануына әкелуі мүмкін.

Балалар үшін

• Балаларға теледидар үстіне шығуға рұқсат берменіз.
• Усак жабдыктарын балалардан аулақ устаңыз, жұтып қоймасын.

Теледидарды тасымалдау немесе бөлшектеу жұмыстарын лицензиясы бар мердігерлер жасауы керек.

Лицензия бар мердігерлерден баска адамдар теледидарды тасымалдаса немесе бөлшектесе, ол күлап, жаракатка немесе муліктің зақымдануынаәкелуі мүмкін. Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) және одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды коспаганда). Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) және одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).

Теледидарды бекіткеннен кейін бурандаларды және т.б. босатпаңыз.

Егер солай істейтін болсаңыз, теледидар кулауы немесе мүліктің зақымдануы мүмкін.

Қабырғаға орнататын кронштейннің бөлшектерін ауыстырмаңыз.

Егер солай істейтін болсаңыз, қабырғаға орнататын кронштейн құлауы немесе мүліктің зақымдануы мүмкін.

Арнайы күрылғыдан баска күралды бекітпеціз.

Осы қабырғаға орнататын кронштейн тек арнайы құрылғылармен бірге қолдану үшін жасалған. Арнайы құрылғыдан белек құралды бекітсеңіз, ол құлап не сынып, жақақатка не мүліктің зақымдануына әкелуі мүмкін.

Қабырғаға орнататын кронштейнге теледидардан басқа затты қолданбаңыз. Теледидарды солға/оңға, жоғары/төмен шайқамаңыз.

Егер солай істейтін болсаңыз, теледидар кұлауы немесе мүліктің зақымдануы мүмкін.

Теледидарга сүйенбеңіз немесе асылып турмаңыз.

Теледидарга сүйенсеніз не асылып түрсаңыз, ол сізге құлап, ауыр жаракат алуыңыз мүмкін.

АБАЙ БОЛЫНЫЗ!

Осы алдын алу шаралары сақталмаса, жаракат алуыңыз немесе мүлік зақымдануы мүмкін.

• Кабырғаға орнатылатын кронштейнді қолдану немесе теледидарды бұру кезінде саусақтарыңыз қысылып қалмасын.
  • ТД жинағын бүрғанда, оны абайлап устаңыз және жақын мандағы адамдарға тиіп кетпеуін қадағалаңыз.
• Пайдаланылмаган беліктерді болашакта пайдалану үшін қауіпсіз жерге сақтап қойыңыз. Оларды балалардан аулақ ұстаңыз.

Кұрылғыны тазалау не оған күтім жасау кезінде қатты күш салмаңыз.

Теледидардың жоғарғы белігіне қатты күш салмаңыз. Егер солай істейтін болсаңыз, теледидар қулауы немесе мүліктің зақымдануы мүмкін.

Бул өнімді медициналык құрылғыларға жақын қоймаңыз.

Бул өнімнің (соның ішінде керек- жарактарының) курамында ендірілген кардиостимуляторлардың, суми ауруын емдеу үшін қолданылатын багдарламаланатын түйықтағыш клапандардың немесе басқа медициналық құрылғылардың жұмысына кедергі жасай алатын магнит(тер) бар. Бул өнімді осындай медициналық кұрылғыларды пайдаланатын тулғаларға жақын қоймаңыз. Осындай кез кепген медициналық кұрылғыны пайдаланатын болсаңыз, бул өнімді пайдаланудан бұрын дөрігеріңзбен кеңесіңіз.

Балалардың немесе бақылануы тиіс тулғалардың қолы жетпейтін жерде сақтаңыз.

Бул енімнің (соның ішінде керек- жақақтарының) құрамында магнит(тер) бар. Магниттерді (немесе магнитті) жұтылп қою қақалу қаупі немесе ішектердің зақымдануы сияқты ауыр жақақатка алып келуі мүмкін. Егер магниттер (немесе магнит) жұтыллып қалса, дереу дөрігермен кеңесіңіз.

Алдын алу шаралары

• Қабырғаға орнататын кронштейнге орнатылған теледидарды ұзак ұқыт бойы пайдалансаңыз, қабырганың материалына байпанысты теледидар артындағы не ұстіндегі түс өзгеруі немесе түсқағаздың түсі кетуі мүмкін.
• Кабыргага орнататын кронштейнді орнатканнан кейін қайта алсаңыз, қабыргада бұранда санылаулары қалады.
• Кабырғаға орнататын кронштейнді механикалық тербеліс әсер ететін орында пайдаланбаныз.

Қабырғаға орнататын кронштейнді орнату

Sony дилерлері үшін

ECKEPTY

Келесі нускаулар тек Sony дилерлеріне арналған. Жоғарыда беріпген алдын алу шағаларын окып шығыңыз және осы құрылғыны орнату, оған күтім жасау, оңы тексеру кезінде аса назар аударыңыз.

Қабырғаға орнататын кронштейнді теледидардың бурыштары не қапталы қабырға бетінен шығып туратын орындарға орнатпаңыз.

Қабыргага орнататын кронштейнді теледидардың бурыштары не қапталы қабырга бетінен шығып тұратын баған секінді орындарға орнатпаңыз. Адам немесе баска зат теледидардың шығып тұған бурышына не қапталына сокса, ол жақақт алуы немесе мүлік закымдануы мүмкін.

Теледидардың салқындатқыштың устіне не астына орнатпаңыз.

Теледидарға салқындатқыштан ұзақ ұақыт бойы су тамшылары ақса не салқын ауа сокса, ол өртке, ток соғуға немесе теледидардың дұрыс жұмыс істемеуіне әкелуі мүмкін.

Қабырғаға орнататын кронштейнді осы пайдалану нұсқаулығына сүйене отырып мықтап бекітіңіз.

Бурандалардың бірі жоғалып не түсіп қалған болса, қабырғаға орнататын кронштейн құлап, жақақатқа немесе мүліктің зақымдануына әкелуі мүмкін. Қабырға материалына жарайтын бурандаларды пайдаланыңыз және диаметрі 8 мм-лік (немесе соган шамалас) терт буранданың кемегімен құрылғыны мықтал орнатыңыз.

Берілген бурандалар мен бекіту бөлшектерін осы пайдалану нұсқаулығындағы нұсқауларға сүйене отырып дұрыс пайдаланыңыз. Қосалқы элементтерді пайдалансаңыз, теледидар құлап, біреуге дене жаракатын салуы немесе теледидарды зақымдауы мүмкін.

Пайдалану нұсқаулығында берілген процедураларға сүйене отырып кронштейнді дұрыстап құрастырыңыз.

Бурандалардың бірі жоғалса немесе түсіп қалған болса, теледидар құлап, біреуге дене жаракатын салуы немесе теледидарды зақымдауы мүмкін.

Бурандалар көрсетілген орында мыктап бекітілуі керек.

Осылай орындалмаса, теледидар кулап, біреуге дене жаракатын салуы немесе теледидарды зақымдауы мүмкін.

Орнату кезінде теледидарды соғып алмаңыз.

Теледидарды соғып алсаңыз, ол құлауы немесе сынуы мүмкін. Будан жаракат алуыңыз мүмкін.

Теледидарды кабырға мен еденге перпендикуляр болатындай етіп орнату керек.

Егер солай болмаса, теледидар кулауы немесе жаракат алуыңыз мүмкін.

Теледидар дұрыс орнатылғаннан кейін кабельдерді дұрыс бекітіңіз.

Адамдар немесе баска заттар кабельге оралатын болса, жаракатка не теледидардың закымдануына экелуі мүмкін.

Айнымалы ток сымы немесе қосу кабелі қысылып қалмауы керек.

Айнымалы ток сымы немесе қосу кабелі күрал мен қабырга арасында қысылып қалса, майыскан немесе куштеп оралған болса, ішкі бағыттағыштар зақымданып, қыска түйықталуға немесе электр кезінің үзілуіне себел болуы мүмкін. Бүл өрттің пайда болуына немесе ток согуға әкелуі мүмкін.

Қабырғаға орнататын кронштейнді қабырғаға бекітуге қажетті бұрандалар берілмеген.

Қабырғаға орнататын кронштейнді бекіту кезінде қабырганың материалы мен құрылымына сай бұрандаларды пайдаланыңыз.

Іске кіріспес бұрын

- Бул нүсқаулықта көрсетілген теледидар суреттері әрекеттердің анық түсіндірмелерін қамтамасыз ету үшін пайдаланылатын мысалдар болып табылады. Осы себепті суреттер іс жүзіндегі теледидардан басқаша көрінуі мүмкін.

Қабырға неден жасалған?

Алдымен теледидар орнатылатын қабырғаның түрін тексеріңіз.

• Гипсокартонның максимальды қалындығы: 16 мм.
• Ішкі ағаш профильдің қалындығы жалпы орнату үшін 51 мм × 102 мм, ал шартты орнату үшін 38 мм × 89 мм екеніне көз жеткізіңіз.
• Бекіткіштер арасында кемінде 406 мм көлденен бос орын қалуы керек.

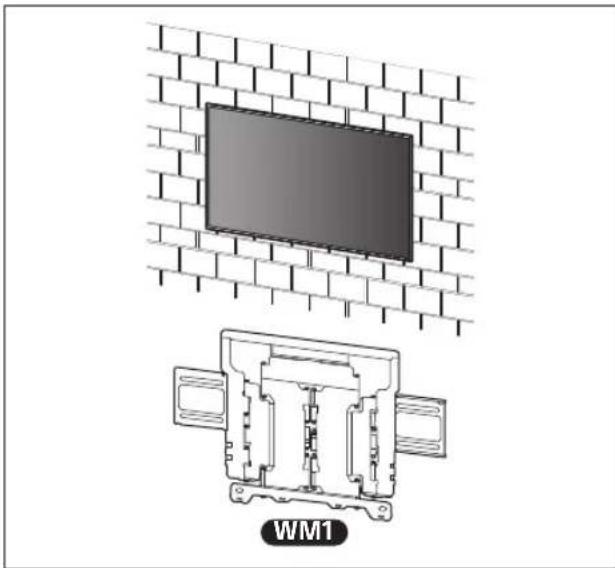

Катты бетон немесе бетон блок

Алдын алу шаралары

• Қабырғаға орнататын кронштейнді қатты бетон қабырғаға тікелей орнатыңыз.
• Катты бетон кабырғаның қалындығы кемінде 203 мм екеніне көз жеткізіңіз.
• Әрбір бетон блоктың өлшемі кемінде 203 мм × 203 мм × 406 мм екеніне көз жеткізініз.

Бөлшектерді тексеру

SU-WL850 кұрылғысымен беріледі

- Барлық бөлшектердің бар екендігін тексеріңіз.

WM1 (×1)

Қабырғаға орнататын тіркеме

VS (×4)*

* Тек шектеулі аймактарда/елдерде/үлгілерде.

Орнатуға дайындық

• Орнату алдында ТД аныктамалык нускаулығын және орнату нускаулығын алыңыз.
• Теледидар бекітілетін орынды аныктаңыз.
• Диаметрі 8 мм төрт бұранданы және сәйкес төрт шайбаны дайынданыз (жинаққа кірмейді). Кабырғаның материалына сай келетін бұрандаларды тандаңыз.
• Келесі куралдарды пайдаланыңыз:

*1
		5,5 MM	10 MM
*2 *3		1,5 H·M{15 KTK·CM}		1,5 H·M{15 KTK·CM}
	*2	*48 MM × 60 MM		*4

*1 Тек профильдерге орнатылған гипсокартонға арналған

*2 Тек қатты бетонға немесе бетон блокқа арналған
*3 Улгілерге байланысты
*4 Бурандалар мен шайбаларды тандаған кезде абай болыңыз

A Кабырғаға орнататын кронштейнді профильдерге бекітілген гипсокартонға бекіту

Қабырғаға орнатылатын кронштейнді қабырғаға орнату

1 Орнатылатын орынды аныктаңыз.

Қабырғада теледидар үшін жеткілікті орын бар екенін және теледидардың кемінде алты есе ауырлығын көтере алатындаған тексеріңіз.

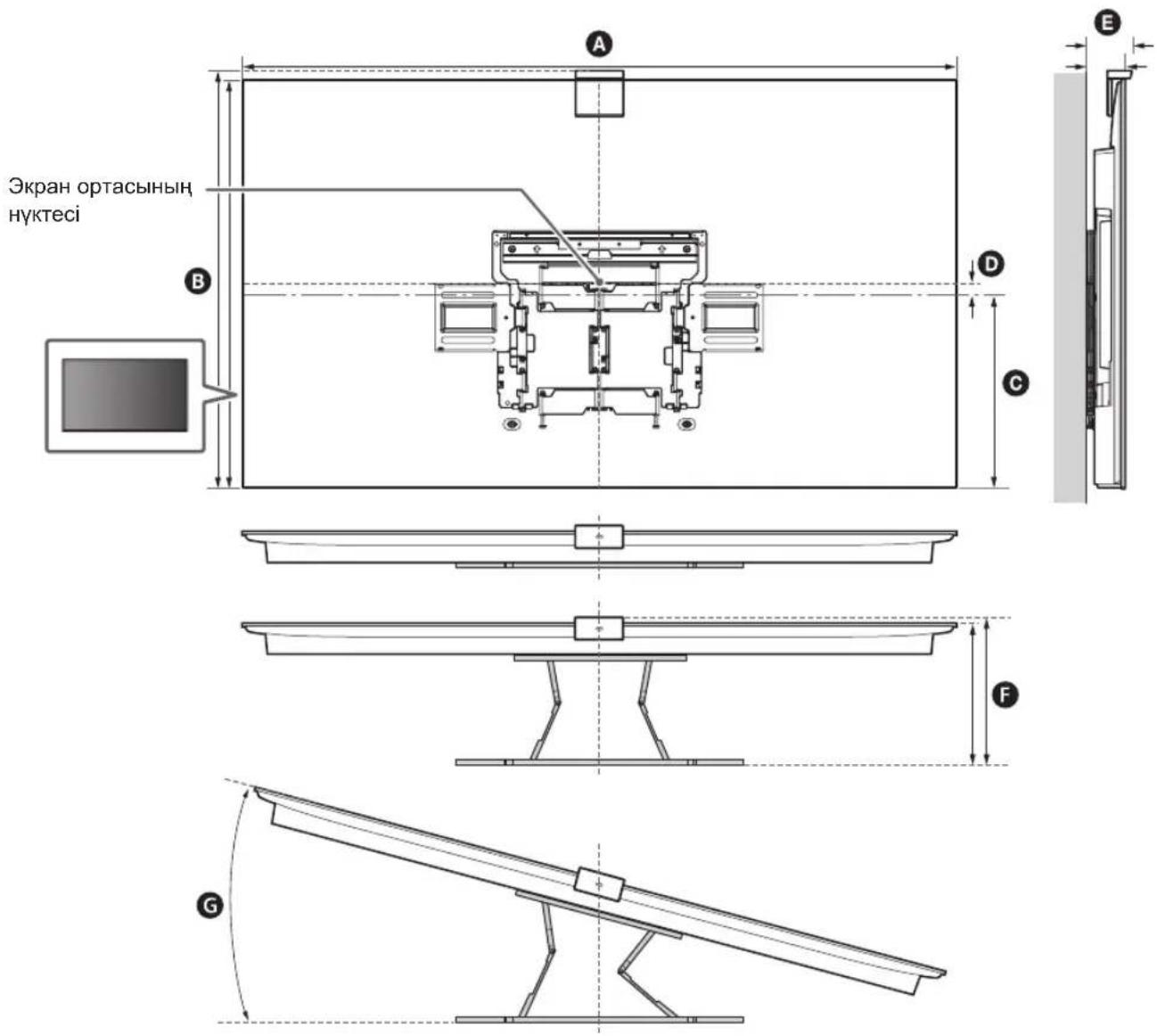

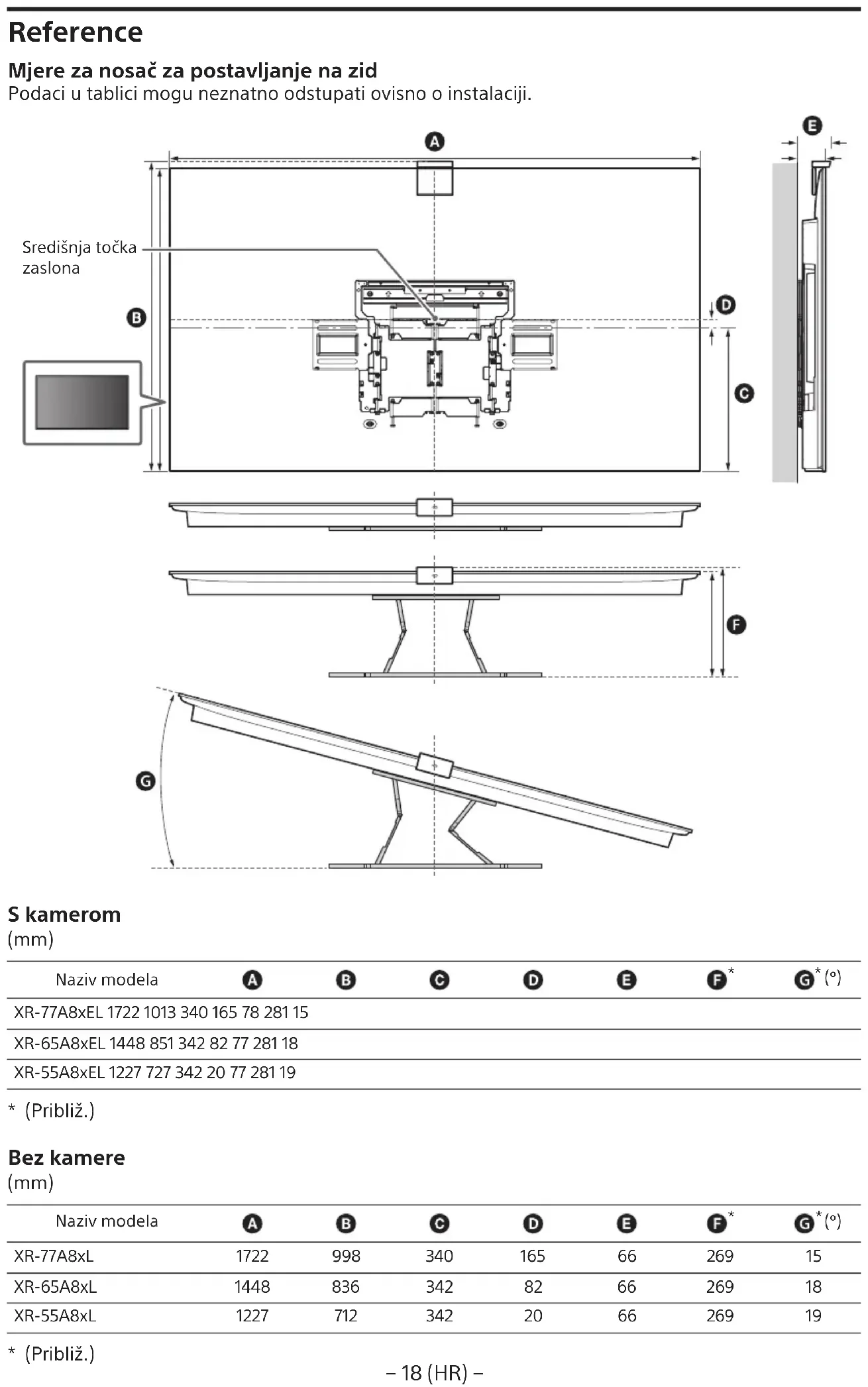

• 20-беттегі «Қабырғаға орнататын кронштейнді қабырғаға орнату үшін өлшеу» бөлімін қараңыз.
- Теледидардың салмағын тексеру үшін теледидардың «Анықтама нұсқаулығы» бөлімін қараңыз.

Нускау

• ТД кабыргага орнатылғанда ТД жоғарғы белігі аздап алға еңкейеді.
- Біз көру орнындағы теледидардың орналасуын тексеруді ұсынамыз.

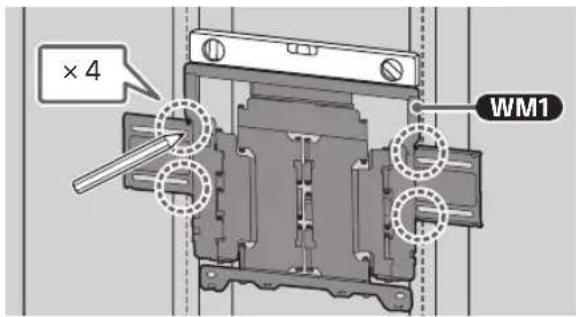

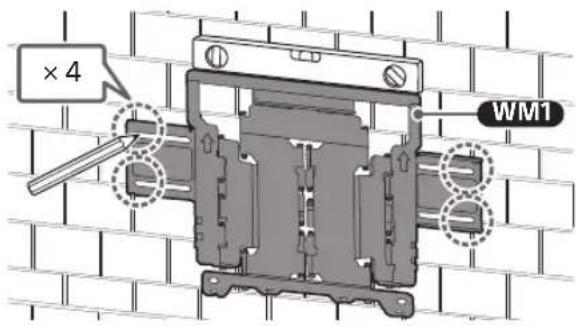

WM1 құралын қабырғаға туралап, профильдерге тураланған төрт белгі жасаңыз.

× 4 WM1

Нускау

- WM1 деңгейін тексеру үшін деңгей тексеру күралын пайдаланыңыз.

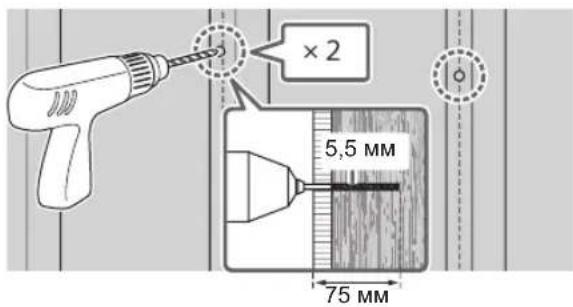

4 Белгіленген жерлерге жоғарғы бекіту тесіктерін тесіңіз.

Қабырғадағы тесіктерді бұргғылайтын орын теледидардан кемінде алты есе көбірек салмақты ұстай алатындай күшті екенін тексеріңіз.

×2 5,5 MM 75 MM

Нускау

- Орнату тесіктері 75 мм терендікте, диаметрі 5,5 мм бүрғы ўшымен тесілуі керек.

5 WM1 құралын қабырғаға сәйкес келетін бұрандалармен (жинаққа кірмейді) және шайбалармен (жинаққа кірмейді) орнатыңыз.

×2 8 MM × 60 MM WM1

Нускау

- WM1 деңгейін тексеру үшін деңгей тексеру құралын пайдаланыңыз.

Сактык шарасы

- 8 мм × 60 мм ағаш бұранданы шамадан тыс тартпаңыз. Дұрыс тартпасаңыз 8 мм × 60 мм ағаш бұранда ұстамауы мүмкін.

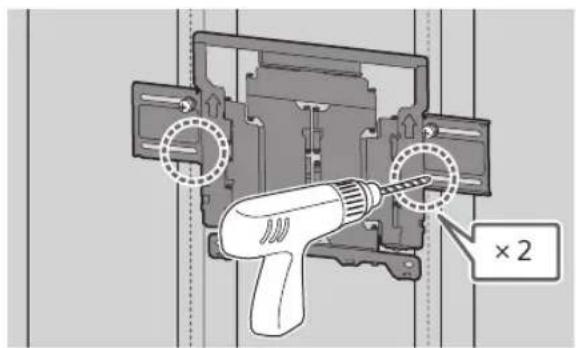

6 Белгіленген жерлерге төменгі бекіту тесіктерін тесіңіз. (Бүрғылау нұсқауларын 4-қадамнан көріңіз.)

×2

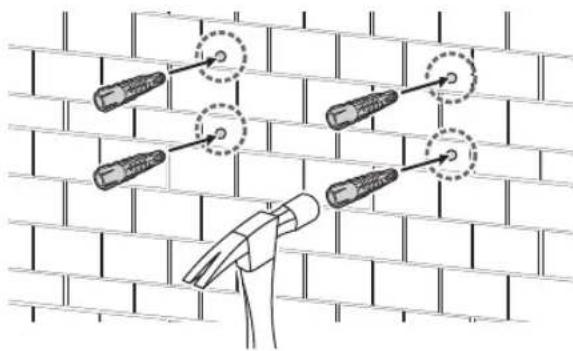

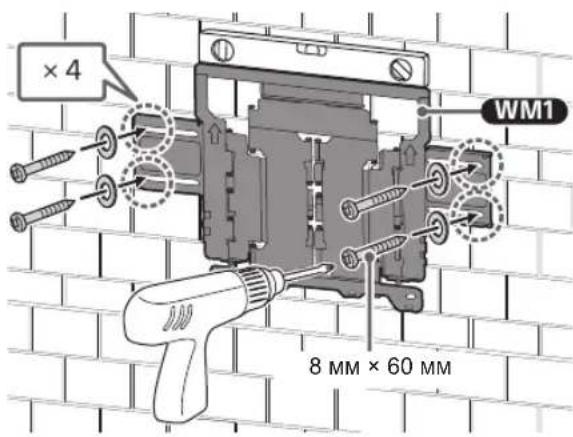

7 Тесіктерге сәйкес бұрандалар мен шайбаларды салыңыз.

WM1 × 2

Нускау

- WM1 деңгейін тексеру үшін деңгей тексеру күралын пайдаланыңыз.

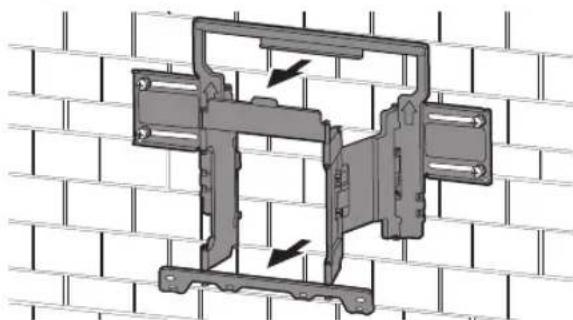

8 Кронштейннің қолын шетке қарай тартып жылжытыңыз.

Теледидарды орнатуға дайындау

Нускау

- Алынған бұрандаларды және пайдаланылмаған бөлшектерді қауіпсіз жерде, балалардан аулақ ұстаңыз.

∅/X

Теледидарды кабырғаға бекіту (қорабынан алып)\*

* Тек шектеулі аймактарда/елдерде/ үлгілерде.

1 Теледидардың артындағы бұрандаларды алып тастаңыз.

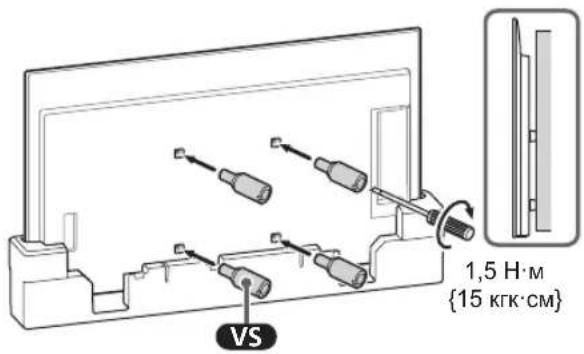

2 Қабырғаға орнататын тіркемені VS (теледидармен бірге берілген) теледидардың артқы жағына (қабырғаға параллель болатындай) бекітіңіз.

VS 1,5 H·M {15 кг·см}

Нускау

- Теледидарға бекіту кезінде қабырғаға орнататын тіркемені VS бекітіңіз. Қабырғаға орнататын тіркемені VS орнату үшін тек тегіс бетті бұрауышты ғана пайдаланыңыз. Басқа құралды пайдалану қабырғаға орнататын тіркеменің VS тым қатты бекемделуіне және теледидардың закымдалуына әкелуі мүмкін.

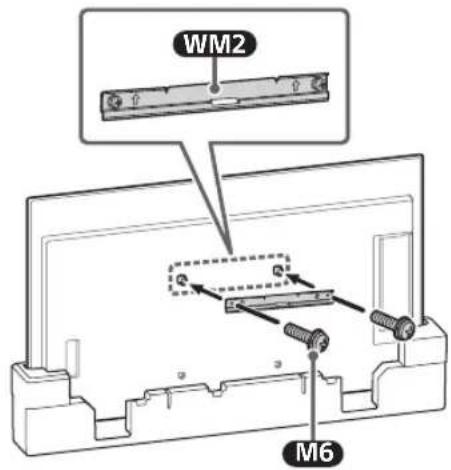

3 WM2 куралын теледидарға M6 арқылы бекітіңіз.

WM2 M6

Теледидарды устел тұғырынан алып қабырғаға бекіту

1 Түйіспе тұстарының қақпағын ашыңыз.

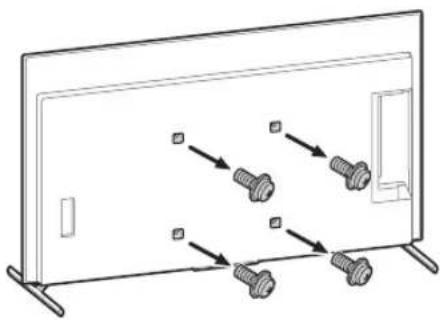

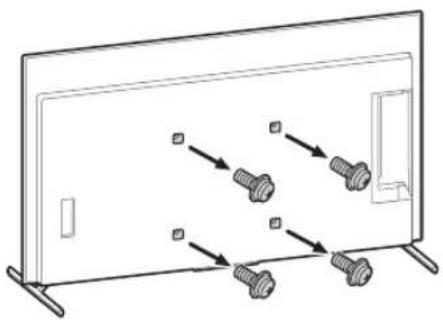

2 Теледидардың артындағы бұрандаларды алып тастаңыз.

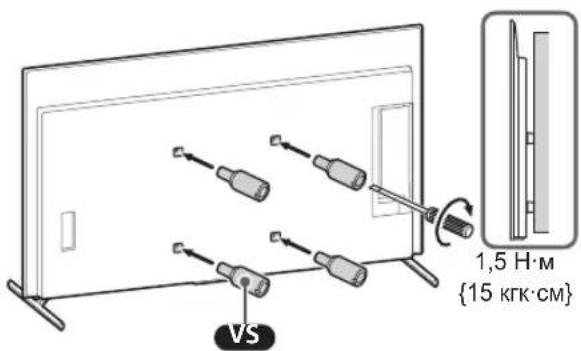

3 Қабырғаға орнататын тіркемені VS (теледидармен бірге берілген) теледидардың артқы жағына (Қабырғаға параллель болатындай) бекітіңіз.

1,5 H·m {15 кг·см} VS

Нускау

- Теледидарға бекіту кезінде қабырғаға орнататын тіркемені VS бекітіңиз. Қабырғаға орнататын тіркемені VS орнату үшін тек тегіс бетті бұрауышты гана пайдаланыңыз. Басқа құралды пайдалану қабырғаға орнататын тіркеменің VS тым қатты бекемделуіне және теледидардың зақымдалуына әкелуі мүмкін.

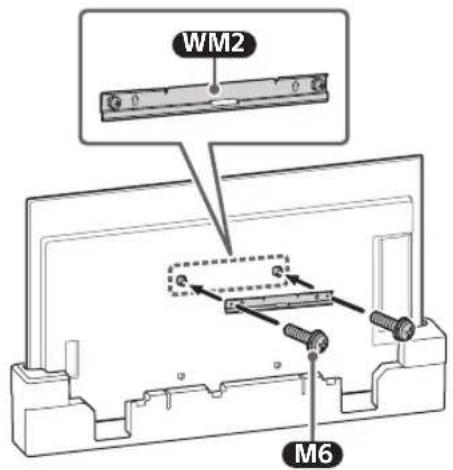

4 WM2 куралын теледидарға M6 арқылы бекітіңіз.

WM2 M6

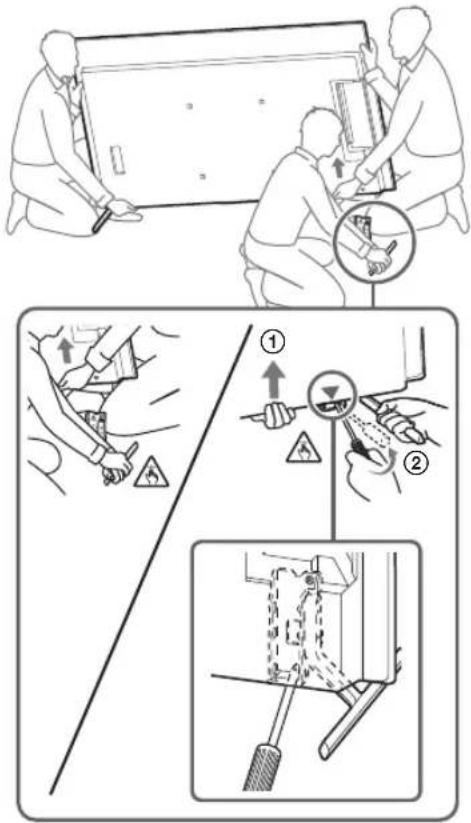

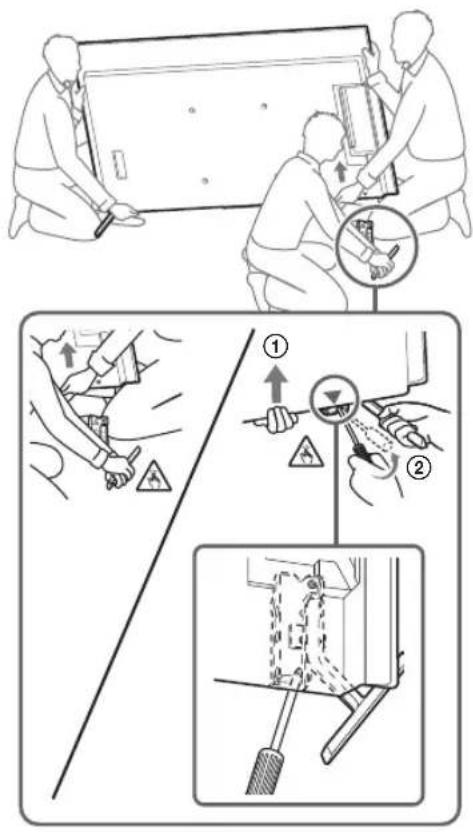

5 ТД-дан Устел тұғырын ажыратыңыз.

- Устелдің үстіңгі тактайының бір жақ бағанасын бірден алып тастаңыз. Басқа адамдар теледидарды көтергенше устелдің үстіңгі тактайының бағанасын қатты ұстаңыз.

- Алдыңғы қадамды қайталаңыз және үстелдің үстіңгі тақтайының екінші жақ бағанасын алып тастаңыз.

Нускау

• Устел тұғырын шешу үшін үш не одан көп адам қажет болады.
• Устел тұғырын төледидардан шешкен кезде шамадан көп күш салмауға тырысыңыз, себебі бүл төледидардың күлап, дене жаракатына немесе төледидардың физикалық зақымына әкелуі мүмкін.
  • Теледидардың зақымдалуын болдырмау үшін устел тұғырын абайлап қолданыңыз.
• Теледидарды кетергенде абай болыңыз, өйткені устел тұғыры ажыратылып, жарамсыздыққа ұшырауы мүмкін.
• Теледидардан устел тұғырын алу кезінде құлатып алудан және теледидар орнатылған бетке зақым келтіруден сақтық шараларын қолға алыңыз.

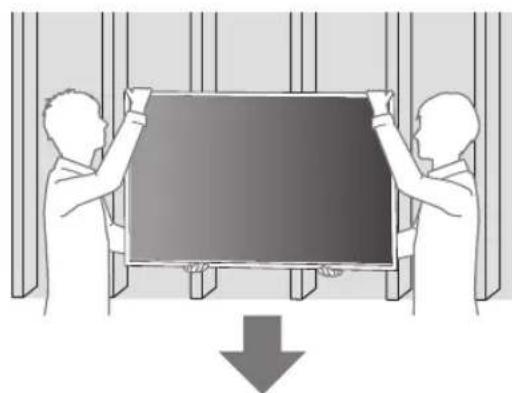

Қабырғаға теледидарды орнату

∅/X

1

М6 бурандасының көмегімен қабырғаға орнататын кронштейннің сол және оң жағын бұрап, WM3 құралымен бекітіңіз.

Нускау

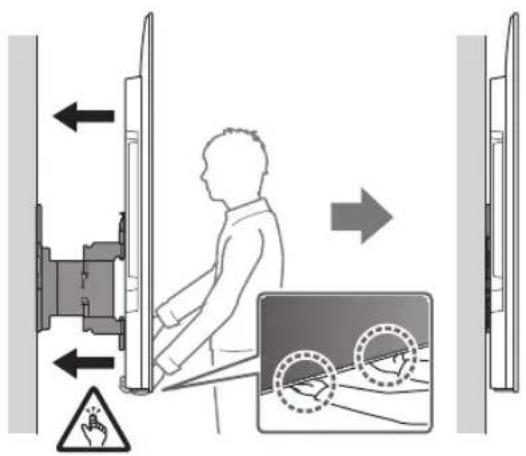

Теледидарды жылжыткан кезде, оны төменгі жағынан мықтап ұстаңыз.

• Жалғанған кабельдердің түріне және санына байланысты теледидар қабырғаға жақын қозғалмауы мүмкін. Бүл ақаулық емес.

- Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) және одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) және одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).

Орнатудың аякталғандығын тексеру

Келесілерді тексеріңіз.

- Сым мен кабель оралмаған немесе кысылмаған.

ECKEPTY

- Айнымалы ток сымының немесе т.б. қате орналасуы қыска түйықталу салдарынан өрттің пайда болуына немесе ток соғу қаупіне әкелуі мүмкін. Орнату жұмыстарының қауіпсіздік талаптарына сай орындалғанына кез жеткізіңіз.

Баска акпарат

Теледидарды алған кезде алдыңғы орнату процедурасын керісінше орынданыз.

ECKEPTY

- Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) және одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) және одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).

В Кабырғаға орнататын кронштейнді қатты бетонға немесе бетон блокқа бекіту

Қабырғаға орнатылатын кронштейнді қабырғаға орнату

1 Орнатылатын орынды аныктаңыз.

Қабырғада теледидар үшін жеткілікті орын бар екенін және теледидардың кемінде алты есе ауырлығын көтере алатындаған тексеріңіз.

• 20-веттегі «Қабырғаға орнататын кронштейнді қабырғаға орнату үшін өлшеу» бөлімін қараңыз.
- Теледидардың салмағын тексеру үшін теледидардың «Анықтама нұсқаулығы» бөлімін қараңыз.

Нускау

• ТД кабырғаға орнатылғанда ТД жоғарғы белігі аздап алға еңкейеді.
- Біз көру орнындағы теледидардың орналасуын тексеруді ұсынамыз.

2 WM1 күралын қабырғаға туралап, төрт белгі жасаңыз.

× 4 WM1

Нускау

• WM1 деңгейін тексеру үшін деңгей тексеру құралын пайдаланыңыз.

3 Белгіленген жерлерді орнату тесіктерін жасау үшін бүрғылаңыз.

Қабырғадағы тесіктерді бұргғылайтын орын теледидардан кемінде алты есе көбірек салмақты ұстай алатындай күшті екенін тексеріңіз.

×4 10 MM 75 MM

Нускау

- Орнату тесіктері 75 мм терендікте, диаметрі 10 мм бүргы ўшымен тесілуі керек.

4

WM1 құралын қабырғаға сәйкес келетін бұрандалармен (жинаққа кірмейді) және шайбалармен (жинаққа кірмейді) орнатыңыз.

×4 WM1 8 MM × 60 MM

Нускау

• WM1 деңгейін тексеру үшін деңгей тексеру күралын пайдаланыңыз.

Сактык шарасы

- 8 мм × 60 мм ағаш бұранданы шамадан тыс тартпаңыз. Дұрыс тартпасаңыз 8 мм × 60 мм ағаш бұранда ұстамауы мүмкін.

6

Кронштейннің қолын шетке қарай тартып жылжытыңыз.

Теледидарды орнатуға дайындау

Нускау

- Алынған бурандаларды және пайдаланылмаған белшектерді қауіпсіз жерде, балалардан аулақ ұстаңыз.

∅/X

Теледидарды кабырғаға бекіту (қорабынан алып)\*

* Тек шектеулі аймактарда/елдерде/ үлгілерде.
1 Теледидардың артындағы бұрандаларды алып тастаңыз.

2 Кабырғаға орнататын тіркемені VS (теледидармен бірге берілген) теледидардың артқы жағына (қабырғаға параллель болатындай) бекітіңіз.

1,5 H·M {15 кгк·см} VS

Нускау

- Теледидарға бекіту кезінде қабырғаға орнататын тіркемені VS бекітіңіз. Қабырғаға орнататын тіркемені VS орнату үшін тек тегіс бетті бурауышты ғана пайдаланыңыз. Басқа құралды пайдалану қабырғаға орнататын тіркеменің VS тым қатты бекемделуіне және теледидардың закымдалуына әкөлуі мүмкін.

3 WM2 куралын теледидарға M6 арқылы бекітіңіз.

WM2 M6

Теледидарды устел түғырынан алып қабырғаға бекіту

1 Түйіспе тұстарының қакпағын ашыңыз.

2 Теледидардың артындағы бұрандаларды алып тастаңыз.

3 Қабырғаға орнататын тіркемені VS (теледидармен бірге берілген) теледидардың артқы жағына (қабырғаға параллель болатындай) бекітіңіз.

VS 1,5 H·M {15 кгк·см}

Нускау

- Теледидарға бекіту кезінде қабырғаға орнататын тіркемені VS бекітіңіз. Қабырғаға орнататын тіркемені VS орнату үшін тек тегіс бетті бұрауышты ғана пайдаланыңыз. Басқа құралды пайдалану қабырғаға орнататын тіркеменің VS тым қатты бекемделуіне және теледидардың закымдалуына әкелуі мүмкін.

4 WM2 куралын теледидарға M6 арқылы бекітіңіз.

WM2 M6

5 ТД-дан Устел тұғырын ажыратыңыз.

- Устелдің үстінгі тактайының бір жақ бағанасын бірден алып тастаңыз. Басқа адамдар теледидарды көтергенше устелдің үстінгі тактайының бағанасын қатты ұстаңыз.

- Алдыңғы қадамды қайталаныз және үстелдің үстіңгі тактайының екінші жақ бағанасын алып тастаңыз.

Нускау

• Устел тұғырын шешу үшін үш не одан көп адам қажет болады.
• Устел тұғырын теледидардан шешкен кезде шамадан көп күш салмауға тырысыңыз, себебі бүл теледидардың күлап, дене жаракатына немесе теледидардың физикалық зақымына әкелуј мүмкін.
-Теледидардың закымдалуын болдырмау үшін устел тұғырын абайлап қолданыңыз.
- Теледидарды кетергенде абай болыңыз, өйткөні устел тұғыры ажыратылып, жарамсыздыққа ұшырауы мүмкін.
•Теледидардан устел тұғырын алу кезінде құлатып алудан және теледидар орнатылған бетке зақым келтіруден сақтық шараларын қолға алыңыз.

Қабырғаға теледидарды орнату

∅/X

3 м6 бурандасының көмегімен кабырғаға орнататын кронштейннің сол және оң жағын бұрап, WM3 құралымен бекітіңіз.

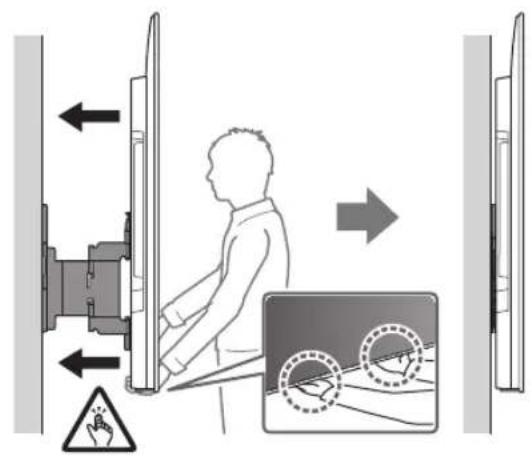

5 Теледидарды жылжыткан кезде, оны төменгі жағынан мыктап ұстаңыз.

- Жалғанған кабельдердің түріне және санына байланысты теледидар қабырғаға жақын қозғалмауы мүмкін. Бүл ақаулық емес.

• Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) және одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) және одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).

Орнатудың аякталғандығын тексеру

Келесілерді тексеріңіз.

- Сым мен кабель оралмаған немесе кысылмаған.

ECKEPTY

- Айнымалы ток сымының немесе т.б. қате орналасуы қыска түйықталу салдарынан өрттің пайда болуына немесе ток соғу қаупіне әкелуі мүмкін. Орнату жұмыстарының қауіпсіздік талаптарына сай орындалғанына кез жеткізіңіз.

Баска акпарат

Теледидарды алған кезде алдыңғы орнату процедурасын керісінше орынданыз.

ECKEPTY

•Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) және одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) және одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).

Техникалық сипаттамалары

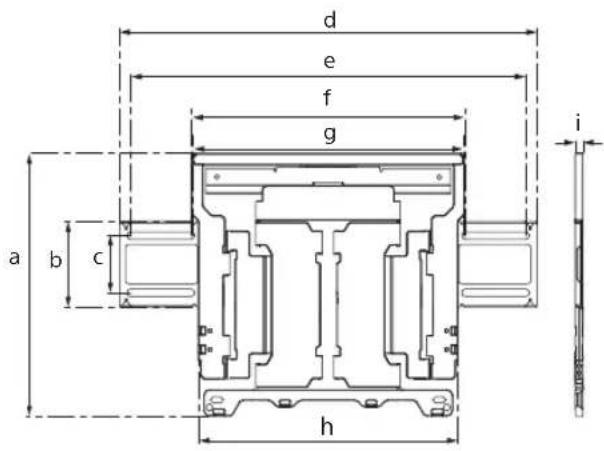

WM1

d e f g a b c h i

Өлшемдері: (шамамен) [мм]

Салмағы (тек тұғыр): (шамамен) [кг] 3,0

Дизайн мен техникалық сипаттамалары ескертусіз өзгертіледі.

Аныктамалар

Қабырғаға орнататын кронштейнді қабырғаға орнату үшін өлшеу

Кестедегі деректер орнатуға байланысты аздап өзгешеленуі мүмкін.

Фотокамерамен бірге

(MM)

Улгі нөмірі		A		B		C	D	E	F*	G*(°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Шамамен)

Фотокамерасыз
(MM)

Улгі нөмірі			A			B		C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Шамамен)

Informacije za montažu za upotrebu Sony Nosača za postavljanje na zid (SU-WL850)

Podržani modeli\*:

* U konkretnim nazivima modela, „x“/„xx“ označava brojeve i/ili slova specifične za svaki model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Za kupce
