XR77A80L - TV SONY - Gratis bruksanvisning och manual

Produkttyp	OLED-TV
Märke	Sony
Modell	XR77A80L
Skärmstorlek	77 tum (195,6 cm)
Upplösning	4K Ultra HD (3840 x 2160 pixlar)
Bildskärmsteknik	OLED
Processor	Cognitive Processor XR
Operativsystem	Google TV
HDR-format	Dolby Vision, HDR10, HLG
Anslutningar	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Ljudeffekt	20 W + 20 W (2 högtalare)
Strömförbrukning (typisk)	Cirka 400 W
Standby-förbrukning	Mindre än 0,5 W
Vikt (utan stativ)	Cirka 35 kg
Vikt (med stativ)	Cirka 36 kg
Mått (utan stativ, B x H x D)	172,2 x 99,8 x 6,6 cm
Mått (med stativ, B x H x D)	172,2 x 101,3 x 34,0 cm
Väggmonteringskompatibilitet	VESA 300 x 300 mm (fäste SU-WL850)
Ingående tillbehör	Fjärrkontroll, batterier, bordsstativ, installationsguide
Säkerhet	Professionell installation rekommenderas; interna magneter, blockera inte ventilationsöppningarna

Vanliga frågor - XR77A80L SONY

Vad är skärmstorleken på Sony XR77A80L ?

Sony XR77A80L har en OLED-skärm på 77 tum (195,6 cm i diagonal).

Är TV:n kompatibel med väggmontering ?

Ja, den är kompatibel med Sonys väggfäste SU-WL850. Installationen måste utföras av en auktoriserad installatör av säkerhetsskäl.

Vad är TV:ns upplösning ?

Upplösningen är 4K Ultra HD (3840 x 2160 pixlar), vilket ger en skarp och detaljerad bild.

Vilka HDR-format stöds ?

TV:n stöder Dolby Vision, HDR10 och HLG för optimerade färger och kontraster.

Hur många HDMI-ingångar har den ?

Den har 4 HDMI-ingångar (inklusive 2.1) för att ansluta externa enheter som en spelkonsol eller Blu-ray-spelare.

Vad är TV:ns vikt utan stativ ?

TV:ns vikt utan stativ är cirka 35 kg. Det rekommenderas att två personer hanterar den.

Hur rengör man OLED-skärmen ?

Använd en mjuk och torr trasa (mikrofiber) för att rengöra skärmen. Använd aldrig kemikalier eller vatten direkt på skärmen.

Är TV:n kompatibel med röstassistenter ?

Ja, tack vare Google TV kan du använda inbyggd Google Assistant för att styra TV:n med rösten.

Vilka säkerhetsåtgärder gäller för väggmontering ?

Installationen måste utföras av en auktoriserad installatör. Väggen måste klara minst sex gånger TV:ns vikt. Använd lämpliga skruvar och pluggar för väggtypen.

Vad gör man om fjärrkontrollen inte fungerar ?

Kontrollera batterierna (AAA-typ) och se till att de är korrekt isatta. Om problemet kvarstår, återställ fjärrkontrollen genom att ta ur batterierna och trycka på en knapp i 3 sekunder.

BRUKSANVISNING XR77A80L SONY

Installationsinformation för användning av Sony väggfäste (SU-WL850)

Modeller som stöds\*:

* I aktuella modellnamn anger "x"/"xx" siffror och/eller tecken som är specifika för varje modell.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Till kunder

För att skydda produkten och av säkerhetsskäl rekommenderar Sony starkt att TV:n installeras av Sony-återförsäljare eller licensierade installatörer. Försök inte att installera den själv.

Till Sony-återförsäljare och installatörer

Ägna full uppmärksamhet åt säkerheten under installation, periodiskt underhåll och undersökning av denna produkt.

Tillräcklig expertis krävs för att installera denna produkt, speciellt för att fastställa väggens styrka när det gäller att hålla upp TV:ns vikt. Anlita alltid en Sony-återförsäljare eller en licensierad installatör och ägna vederbörlig uppmärksamhet åt säkerhet under installationen. Sony är inte ansvarsskyldiga för materiella skador eller personskador som orsakats av felaktig hantering eller felaktig installation.

För säkerhet och riktig installation, följ användarinstruktionerna för väggfästet, TV:ns startguide och anvisningarna i denna manual.

Väggfäste

Om säkerhet

Tack för att du valt denna produkt.

Till kunder

Montera TV:n på väggen

WARNING

INSTALLATION MÅSTE UTFÖRAS AV KUNNIGA PERSONER

Denna produkt bör endast installeras av en kunnig installatör som är utbildad i att avgöra om väggen håller för TV:ns vikt. Det kan hända att TV:n faller i golvet och orsakar allvarlig skada om den inte säkras ordentligt under installationen. Sony är inte ansvarigt för eventuella person- eller materialskador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den specificerade produkten installerats. Dina eventuella lagenliga rättigheter påverkas inte.

Till Sony-återförsäljare

Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte hållas ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge denna manual till kunden efter utförd installation.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Det är ditt ansvar att noggrant läsa igenom, förstå och följa alla anvisningar i denna bruksanvisning. Underlätenhet att göra det kan resultera i allvarlig personskada eller skada på egendom, och kan upphåva garantin. Behåll denna manual för framtida bruk.

Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Förebygg sådana olyckor genom att inte åsidosätta säkerheten.

SE UPP

Angivna produkter

Detta väggfäste är tillverkat för att användas tillsammans med passande TV-apparater. Se respektive referensmaterial för varje TV-apparat för att se om detta väggfäste kan användas.

Till kunder

WARNING

Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller dödsfall som följd av brand, elektriska stötar, att produkten välter eller faller ner.

Överlåt installationen till behörig personal och se till att små barn inte befinner sig i närheten när installationen utförs.

Om väggfästet eller TV:n inte installeras på rätt sätt kan följande olyckor ske. Se till att installationen utförs av behörig personal.

• TV:n kan falla ner och orsaka allvarliga skador som skrapsår eller benbrott.
• Om väggen där väggfästet monteras inte är stabil, jämn eller lodrät mot golvet, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen skall vara stark nog att klara en vikt på minst sex gånger TV:ns vikt. (Mer information om vikten finns i referensmaterialet till TV:n.)
• Om inte installationen av väggfästet sitter stabilt kan enheten lossna och orsaka skador på person och/eller egendom.

Överlåt förflyttning eller nedmontering av TV:n till behörig person.

Om obehöriga personer transporterar eller monterar ner TV:n kan den falla och orsaka allvarliga person- eller egendomsskador. Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV) för att bära en stor TV-apparat (utom Egypten).

Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV) för att bära en stor TV-apparat (endast Egypten).

Ta inte ur några skruvar etc. efter att TV:n monterats.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Modifiera inte väggfästets olika delar.

Då kan väggfästet lossna och orsaka skador på person och/eller egendom.

Montera ingen annan utrustning än den specificerade produkten.

Detta väggfäste är tillverkat enbart för användning tillsammans med angiven produkt. Om du använder det för montering av annan utrustning kan det lossna eller gå sönder och orsaka skador på person eller egendom.

Utsätt inte väggfästet för annan belastning än den från TV:n.

Skaka inte TV:n åt vänster/höger, uppåt/nedåt.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Luta dig inte mot eller häng på TV:n.

Luta dig inte mot eller häng på TV:n eftersom den kan falla ner på dig och orsaka allvarlig skada.

SE UPP

Om du inte efterföljer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

• Var försiktig så att du inte klämmer dina fingrar när du hanterar väggfästet eller vrider TV:n.
• Hantera TV-apparaten försiktigt när du vrider på den, så att du inte råkar stöta till någon person i närheten.
• Förvara oanvända delar på en säker plast för framtida användning. Håll borta från barn.

Hantera enheten försiktig när du rengör den eller utför underhåll.

Tyng inte onödigt mycket på TV:ns ovansida. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Placera inte denna produkt i närheten av medicinsk utrustning.

Denna produkt (inklusive tillbehör) innehåller en eller flera magneter som kan påverka pacemakers, programmerbara shuntventiler för vattenskallebehandling, eller annan medicinsk utrustning. Placera inte denna produkt i närheten av personer som använder sådan medicinsk utrustning. Rådfråga en läkare innan du använder denna produkt om du själv använder sådan medicinsk utrustning.

Förvara produkten utom räckhåll för barn eller övervakade personer.

Denna produkt (inklusive tillbehör) innehåller en eller flera magneter. Om magneten/magneterna sväljs finns det risk för kvävning, tarmskador, eller andra allvarliga skador. Kontakta genast läkare om någon skulle råka svälja magneten/magneterna.

• Om du använder TV:n monterad på väggfästet under en längre tid, finns det risk att väggen bakom eller ovanför TV:n missfärgas eller att tapeten lossnar, beroende på väggmaterialet.
• Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen.
• Använd inte väggfästet på platser som är utsatta för mekanisk vibration.

Installera väggfästet

Till Sony- återförsäljare

WARNING

Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.

Installera inte väggfästet på en yta där TV:ns hörn eller sidor skjuter ut från väggen.

Installera inte väggfästet på en yta, till exempel en pelare, där TV:ns hörn eller sidor skjuter ut från väggen. Om en person eller ett föremål råkar slå emot TV:ns utskjutande delar kan det leda till allvarlig person- eller egendomsskada.

Installera inte TV:n över eller under en luftkonditioneringsanläggning.

Om TV:n utsätts för vattenläckage eller luftströmmar från en luftkonditioneringsanläggning under en längre tid kan det leda till brand, elektriska stötar eller funktionsstörning hos TV:n.

Följ anvisningarna i den här bruksanvisningen noga så att monteringen av väggfästet uppfyller säkerhetskraven.

Om någon av skruvarna sitter löst eller lossnar kan väggfästet lossna och orsaka skador på person eller egendom. Försäkra dig om att du använder skruvar som är lämpliga för väggens material och installera enheten, med fyra skruvar som är 8 mm i diameter (eller motsvarande), på ett säkert sätt.

Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder ersättningsdetaljer kan TV:n falla ner och orsaka personskador eller skador på TV:n.

Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen.

Om någon av skruvarna sitter löst eller lossnat helt, kan TV:n lossna och orsaka personskador eller skador på TV:n.

Fäst och dra åt skruvarna på den plats där de är avsedda att sitta.

I annat fall kan TV:n falla ner och orsaka personskador eller skador på TV:n.

Utsätt inte TV:n för stötar vid installationen.

Om TV:n utsätts för stötar kan den falla ner eller gå sönder. Detta kan orsaka personskador.

Installera TV:n på en vägg som är både lodrät och slät.

Annars kan TV:n falla ner och orsaka personskador.

När TV:n installerats på rätt sätt fäster du kablarna ordentligt.

Om personer eller föremål trasslar in sig i kablarna kan det orsaka personskador eller skador på TV:n.

Se till att inte nätkabeln eller anslutningskabeln kommer i kläm.

Om nätkabeln eller anslutningskabeln kläms mellan enheten och väggen, eller böjs och vrids med väld, kan de inre ledarna i kablarna friläggas, vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt.

Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej.

Skruva fast väggfästet med skruvar som är avpassade efter väggmaterialet och väggens struktur.

Innan du börjar

- De bilder av TV-apparater som visas i denna manual är exempel avsedda att förtydliga anvisningarna. Det kan därför hända att bilderna skiljer sig från den aktuella TV:ns verkliga utseende.

Vad är din vägg byggd av?

Kontrollera först vilken typ av vägg TV:n ska installeras på.

Gipsvägg med träreglar

• Maximal tjocklek för gipsvägg: 16 mm.
• Säkerställ att storleken av träreglarna är minst 51 mm × 102 mm för vanlig installation eller 38 mm × 89 mm för nominell installation.
• Behåll 406 mm horisontellt utrymme mellan fästena.

• Montera väggfästet direkt på den massiva betongväggen.
• Säkerställ att betongväggen är minst 203 mm tjock.
• Säkerställ att storleken av varje betongblock är minst 203 mm × 203 mm × 406 mm.

Kontrollera delarna

Medföljer SU-WL850

- Kontrollera så att alla delar medföljer.

WM1 (×1)

Väggfästanordning VS (×4)*

* Endast för begränsad region/land/modell.

Förbereda installationen

• Ha TV:ns referensmaterial och startguide till hands före installation.
• Kontrollera din TV:s monteringsplats.
• Förbered fyra skruvar med 8 mm diameter och fyra brickor (medföljer ej). Välj skruvar som är lämpliga för väggmaterialet.
  • Förbered följande verktyg:

*1
	-	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Endast för gipsvägg med träreglar

*2 Endast för betongvägg eller betongblock
*3 Beroende på modeller
*4 Var noggrann när du väljer skruvar och brickor

A Montera väggfästet på gipsvägg med träreglar

Montera väggfästet på väggen

1 Välj installationsplats.

Kontrollera att väggen är stor nog för TV:n och att den är stark nog för en vikt som är sex gånger TV:ns vikt.

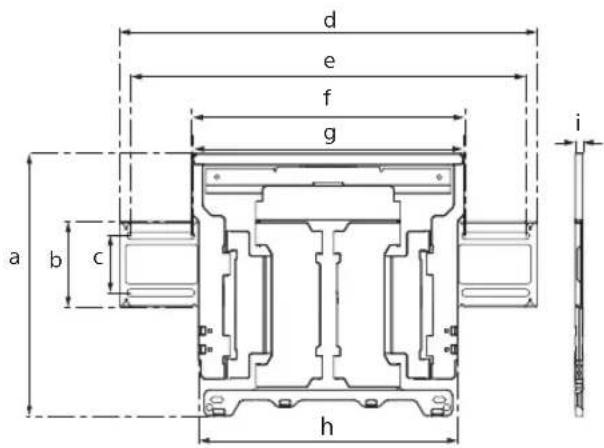

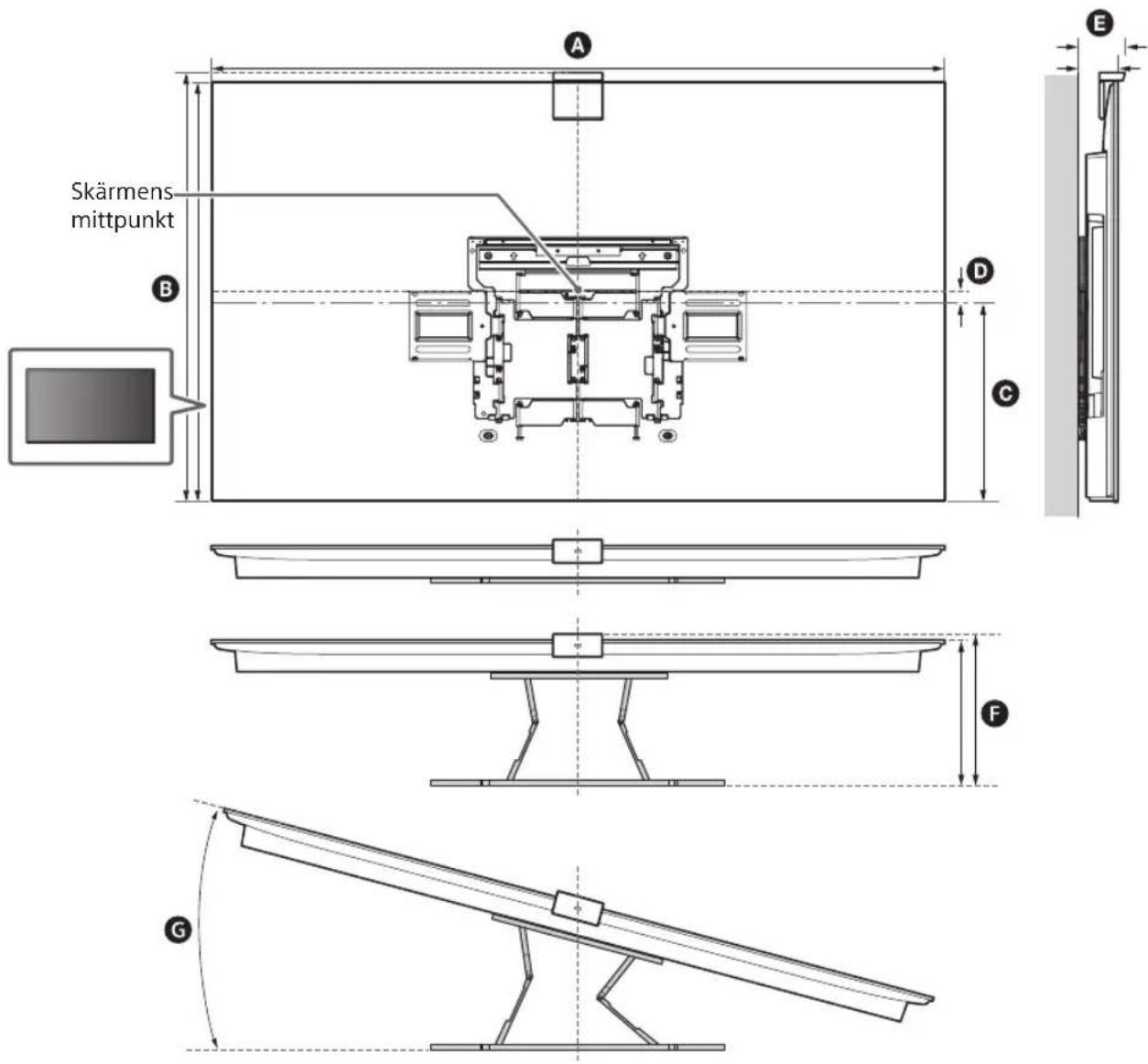

• Se "Mått för montering av väggfäste på väggen" på sidan 18.
• Se TV:ns referensmaterial avseende TV:ns vikt.

Obs!

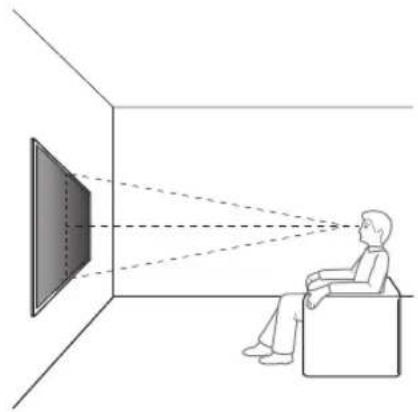

• När TV:n monteras på väggen lutar TV:ns övre sida något framåt.
• Vi rekommenderar att du kontrollerar TV:n placering i visningsmiljön.

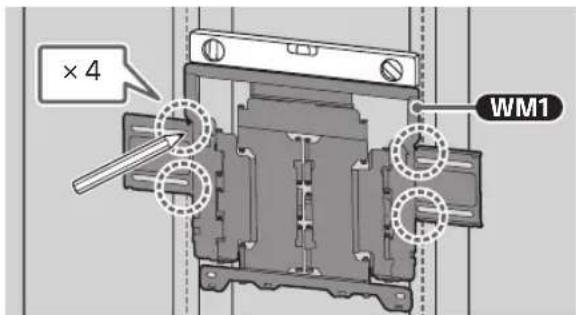

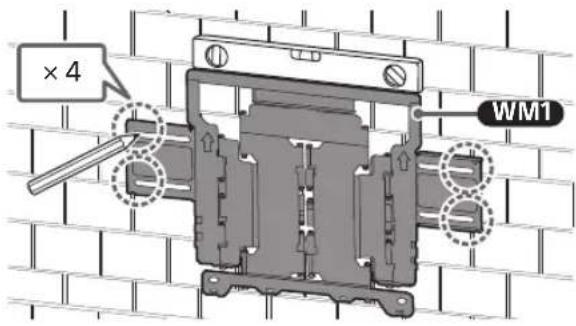

3 Rikta in WM1 mot väggen och gör fyra markeringar som är inriktade längs träreglarna.

× 4 WM1

Obs!

- Använd ett vattenpass för att kontrollera så att WM1 är i nivå.

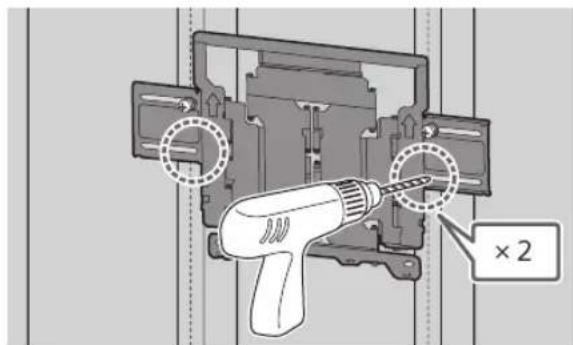

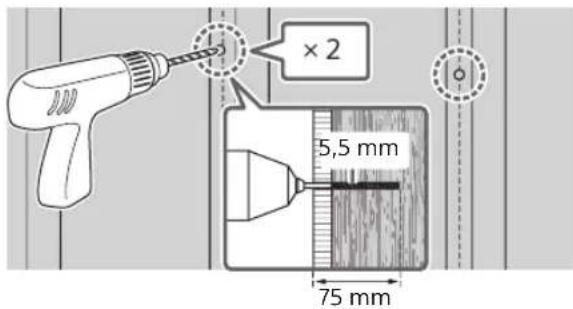

4 Borra övre pilothål på markeringarna.

Se till att den plats på väggen där hålen ska borras håller för en vikt som är minst sex gånger TV:ns vikt.

×2 5,5 mm 75 mm

Obs!

- Pilothål måste borras till ett djup av 75 mm med en borrspets som är 5,5 mm i diameter.

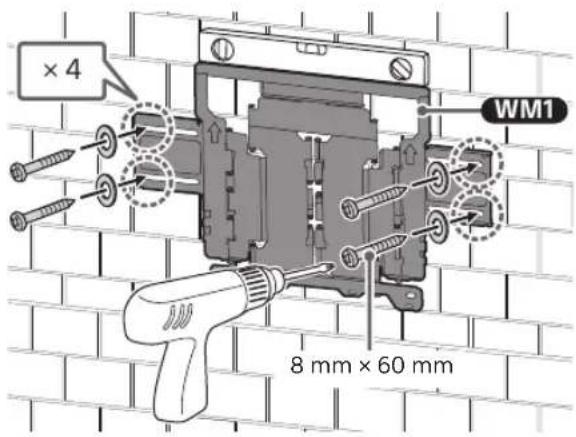

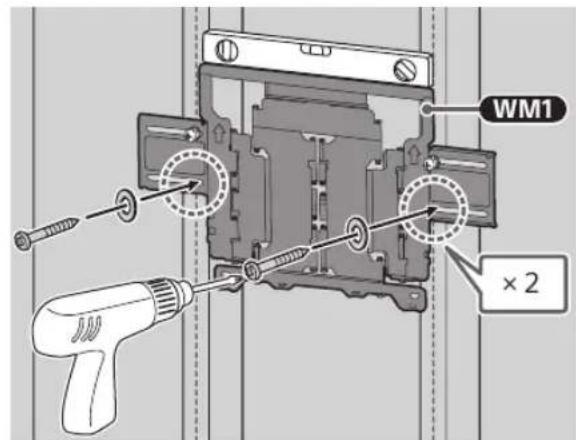

5 Installera WM1 på väggen med lämpliga skruvar (medföljer ej) och brickor (medföljer ej).

×2 8 mm × 60 mm WM1

Obs!

- Använd ett vattenpass för att kontrollera så att WM1 är i nivå.

Försiktighetsåtgärd

- Dra inte åt träskruv 8 mm × 60 mm för hårt. Felaktig åtdragning kan minska hälleffekten för träskruv 8 mm × 60 mm.

6 Borra nedre pilothål på markeringarna. (Se steg 4 för instruktioner om borrning.)

× 2

7 Montera lämpliga skruvar och brickor i hålen.

WM1 ×2

Obs!

- Använd ett vattenpass för att kontrollera så att WM1 är i nivå.

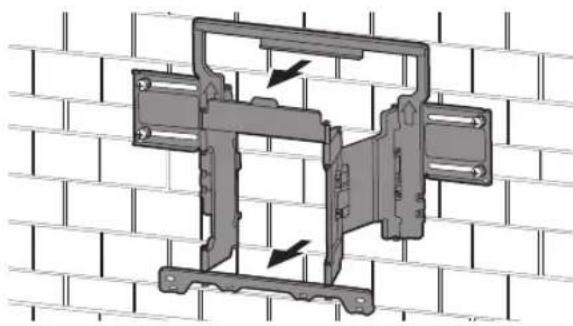

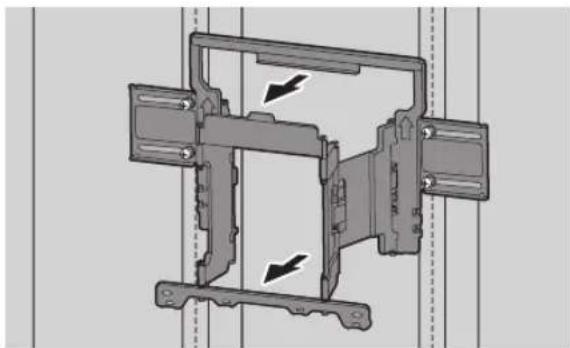

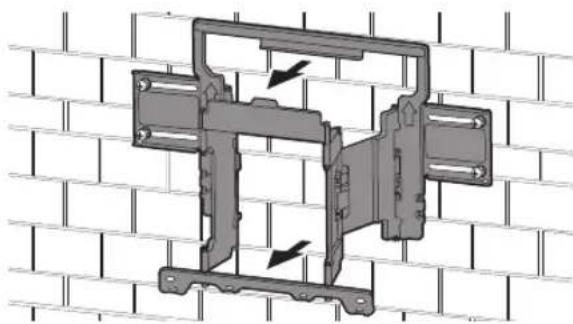

8 Dra ut fästets arm hela vägen.

Förbered installationen av TV:n

Obs!

- Var noga med att förvara de borttagna skruvarna och oanvända delarna på en säker plats och håll dem borta från barn.

∅/X

Montera TV:n på väggen ur kartongen\*

* Endast för begränsad region/land/modell.

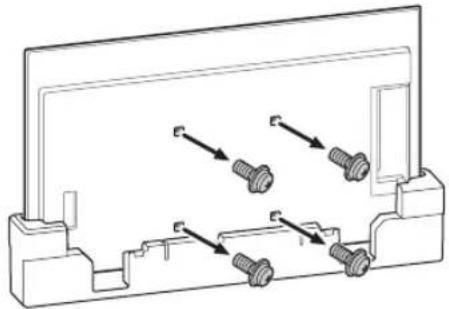

1 Ta bort skruvarna från TV:ns baksida.

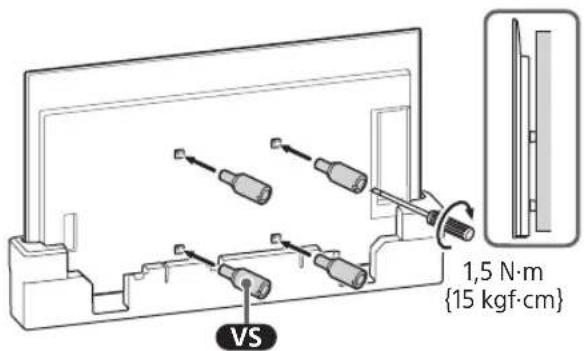

2 Fäst väggfästanordningen VS (medföljer TV:n) mot TV:ns baksida (för att få den parallell med väggen).

VS 1,5 N·m {15 kgf·cm}

Obs!

- Se till att dra åt väggfästanordningen VS vid montering på TV:n. Använd endast en spårskruvmejsel till att montera väggfästanordningen VS. Användning av ett annat verktyg kan resultera i för hård åtdragning av väggfästanordningen VS och skada TV:n.

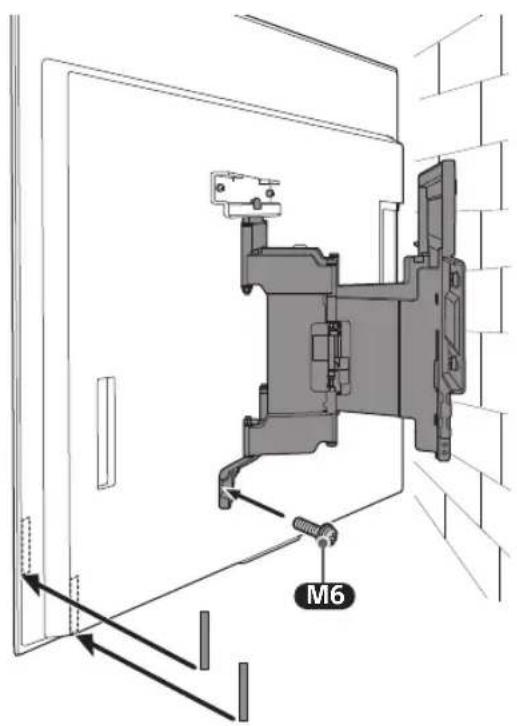

3 Fäst WM2 vid TV:n med M6.

WM2 M6

Montera TV:n på väggen från bordsstativ

1 Ta bort terminalskyddet.

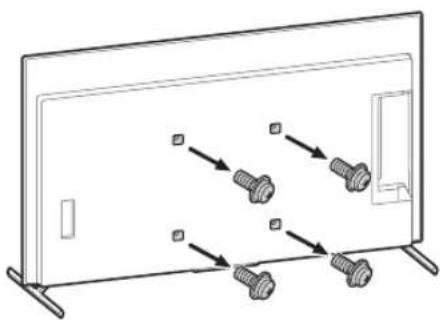

2 Ta bort skruvarna från TV:ns baksida.

3 Fäst väggfästanordningen vs (medföljer TV:n) mot TV:ns baksida (för att få den parallel med väggen).

1,5 N·m {15 kgf·cm} VS

Obs!

- Se till att dra åt väggfästanordningen VS vid montering på TV:n. Använd endast en spårskruvmejsel till att montera väggfästanordningen VS. Användning av ett annat verktyg kan resultera i för hård åtdragning av väggfästanordningen VS och skada TV:n.

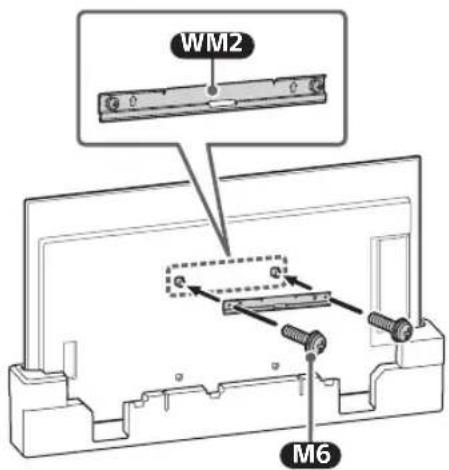

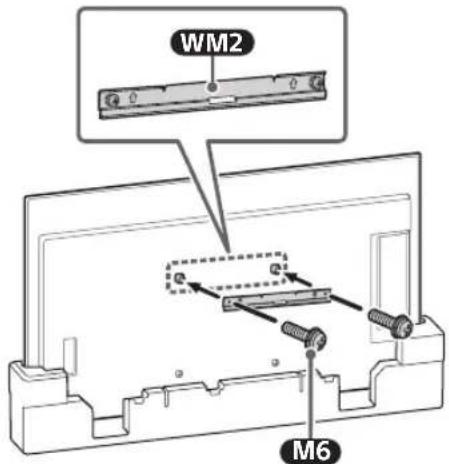

4 Fäst WM2 vid TV:n med M6.

WM2 M6

5 Ta loss bordsstativet från TV:n.

- Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n.

- Upprepa föregående steg och avlägsna den andra sidan av bordsstativet.

Obs!

• Tre eller fler personer krävs för att ta loss bordsstativet.
• Var försiktig så att ni inte tar i med för hård kraft medan ni tar loss bordsstativet från TV:n eftersom det kan orsaka att TV:n faller och resultera i personskada eller fysisk skada på TV:n.
• Var försiktiga vid hantering av bordsstativet för att undvika skada på TV:n.
• Var försiktig när du lyfter TV:n när bordsstativet lossats, eftersom bordsstativet kan välta och orsaka personskador.
• Var försiktig när du tar bort bordsstativ från TV:n för att hindra den från att ramla och skada ytan som TV:n sitter på.

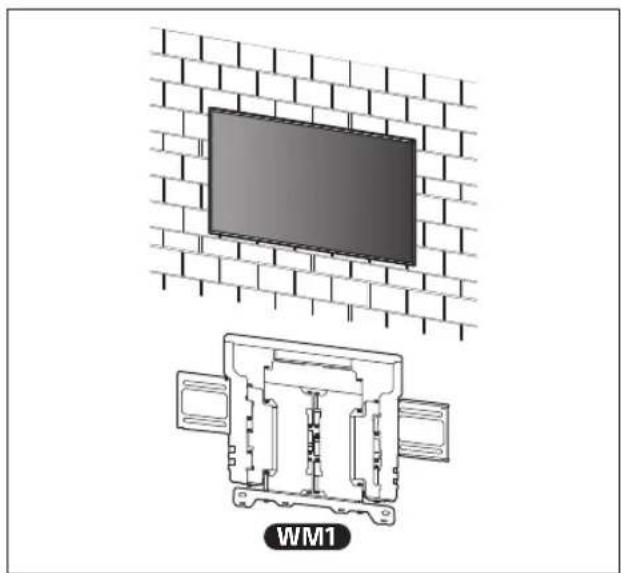

Montera TV:n på väggen

∅/X

1

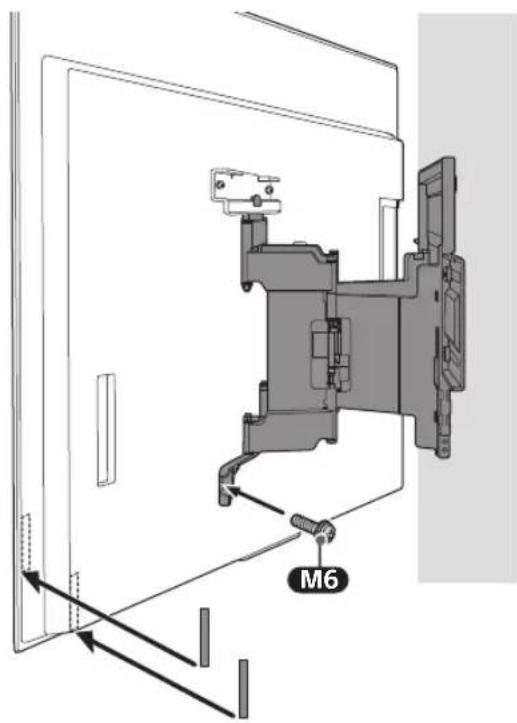

3 Skruva fast den vänstra och högra sidan av väggfästet med M6 och fäst WM3.

Obs!

- Fäst inte WM3 på etiketterna.

M6 WM3

M6

4

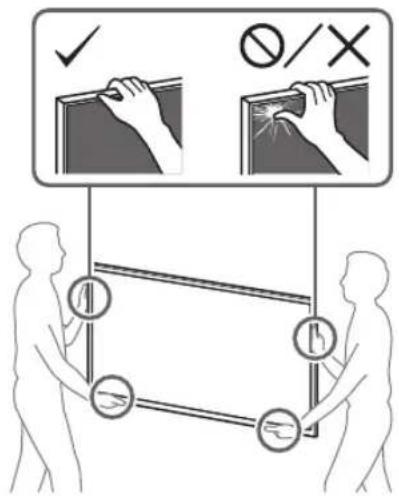

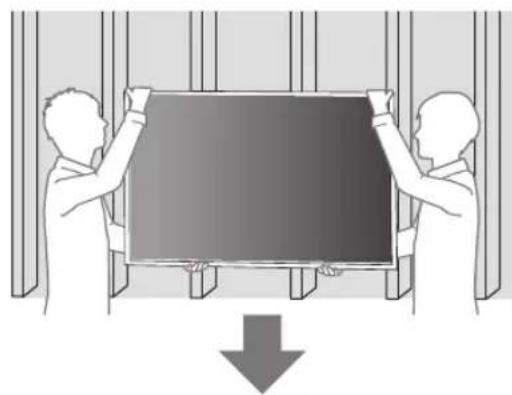

5 Håll ett ordentligt grepp i TV:ns underkant när den ska flyttas.

- Beroende på vilken typ av och antalet kablar som är anslutna kan det hända att TV:n inte kan flyttas nära intill väggen. Detta är inte något fel.

- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV) för att bära en stor TV-apparat (utom Egypten). Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV) för att bära en stor TV-apparat (endast Egypten).

Kontrollera att installationen har slutförts

Kontrollera följande punkter.

- Sladden och kabeln inte har vridits eller kommit i kläm.

WARNING

- Felaktig placering av nätkabeln etc. leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts.

Övrig information

Ta bort TV:n genom att utföra installationsförfarandet i omvänd ordning.

WARNING

- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV) för att bära en stor TV-apparat (utom Egypten). Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV) för att bära en stor TV-apparat (endast Egypten).

B Montera väggfästet på massiv betong eller betongblock

Montera väggfästet på väggen

1 Välj installationsplats.

Kontrollera att väggen är stor nog för TV:n och att den är stark nog för en vikt som är sex gånger TV:ns vikt.

• Se "Mått för montering av väggfäste på väggen" på sidan 18.
• Se TV:ns referensmaterial avseende TV:ns vikt.

Obs!

• När TV:n monteras på väggen lutar TV:ns övre sida något framåt.
• Vi rekommenderar att du kontrollerar TV:n placering i visningsmiljön.

2 Rikta in WM1 mot väggen och gör fyra markeringar.

× 4 WM1

Obs!

- Använd ett vattenpass för att kontrollera så att WM1 är i nivå.

3 Borra ledhål i de markeringar du gjort.

Se till att den plats på väggen där hålen ska borras håller för en vikt som är minst sex gånger TV:ns vikt.

× 4 10 mm 75 mm

Obs!

- Pilothål måste borras till ett djup av 75 mm med en borrspets som är 10 mm i diameter.

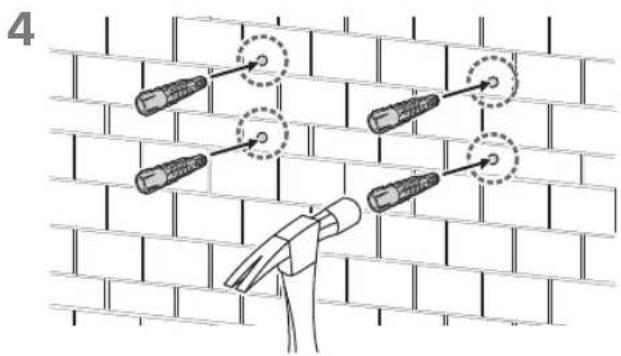

4

5 Installera WM1 på väggen med lämpliga skruvar (medföljer ej) och brickor (medföljer ej).

×4 WM1 8 mm × 60 mm

Obs!

- Använd ett vattenpass för att kontrollera så att WM1 är i nivå.

Försiktighetsåtgärd

- Dra inte åt träskruv 8 mm × 60 mm för hårt. Felaktig åtdragning kan minska hälleffekten för träskruv 8 mm × 60 mm.

6 Dra ut fästets arm hela vägen.

Förbered installationen av TV:n

Obs!

- Var noga med att förvara de borttagna skruvarna och oanvända delarna på en säker plats och håll dem borta från barn.

∅/X

Montera TV:n på väggen ur kartongen\*

* Endast för begränsad region/land/modell.

1 Ta bort skruvarna från TV:ns baksida.

2 Fäst väggfästanordningen VS (medföljer TV:n) mot TV:ns baksida (för att få den parallell med väggen).

1,5 N·m {15 kgf·cm} VS

Obs!

- Se till att dra åt väggfästanordningen VS vid montering på TV:n. Använd endast en spårskruvmejsel till att montera väggfästanordningen VS. Användning av ett annat verktyg kan resultera i för hård åtdragning av väggfästanordningen VS och skada TV:n.

3 Fäst WM2 vid TV:n med M6.

WM2 M6

Montera TV:n på väggen från bordsstativ

1 Ta bort terminalskyddet.

2 Ta bort skruvarna från TV:ns baksida.

3 Fäst väggfästanordningen vs (medföljer TV:n) mot TV:ns baksida (för att få den parallel med väggen).

1,5 N·m {15 kgf·cm} VS

Obs!

- Se till att dra åt väggfästanordningen VS vid montering på TV:n. Använd endast en spårskruvmejsel till att montera väggfästanordningen VS. Användning av ett annat verktyg kan resultera i för hård åtdragning av väggfästanordningen VS och skada TV:n.

4 Fäst WM2 vid TV:n med M6.

WM2 M6

5 Ta loss bordsstativet från TV:n.

- Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n.

- Upprepa föregående steg och avlägsna den andra sidan av bordsstativet.

Obs!

• Tre eller fler personer krävs för att ta loss bordsstativet.
• Var försiktig så att ni inte tar i med för hård kraft medan ni tar loss bordsstativet från TV:n eftersom det kan orsaka att TV:n faller och resultera i personskada eller fysisk skada på TV:n.
• Var försiktiga vid hantering av bordsstativet för att undvika skada på TV:n.
• Var försiktig när du lyfter TV:n när bordsstativet lossats, eftersom bordsstativet kan välta och orsaka personskador.
• Var försiktig när du tar bort bordsstativ från TV:n för att hindra den från att ramla och skada ytan som TV:n sitter på.

Montera TV:n på väggen

∅/X

3 Skruva fast den vänstra och högra sidan av väggfästet med M6 och fäst WM3.

Obs!

- Fäst inte WM3 på etiketterna.

M6 WM3

M6

4

5 Håll ett ordentligt grepp i TV:ns underkant när den ska flyttas.

- Beroende på vilken typ av och antalet kablar som är anslutna kan det hända att TV:n inte kan flyttas nära intill väggen. Detta är inte något fel.

- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV) för att bära en stor TV-apparat (utom Egypten). Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV) för att bära en stor TV-apparat (endast Egypten).

Kontrollera att installationen har slutförts

Kontrollera följande punkter.

- Sladden och kabeln inte har vridits eller kommit i kläm.

WARNING

- Felaktig placering av nätkabeln etc. leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts.

Övrig information

Ta bort TV:n genom att utföra installationsförfarandet i omvänd ordning.

WARNING

- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV) för att bära en stor TV-apparat (utom Egypten). Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV) för att bära en stor TV-apparat (endast Egypten).

Specifikationer

WM1

d e f g i a b c h

Mått: (Ca.) [mm]

Design och specifikationer kan ändras utan föregående meddelande.

Referenser

Mått för montering av väggfäste på väggen

Värdena i tabellen kan variera en aning beroende på installationen.

Med kamera

(mm)

Modellnamn	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Cirka)

Utan kamera
(mm)

Modellnamn	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Cirka)

*1 Kun for gipsplate med stifter

8 Dra armen på braketten helt ut.

5 Hold TV-en godt på bunnen när du flytter den.

6 Dra armen på braketten helt ut.

5 Hold TV-en godt på bunnen när du flytter den.

Paigaldusjärgne kontroll

Paigaldusjärgne kontroll
