Produkttype	OLED TV
Mærke	Sony
Model	XR77A80L
Skærmstørrelse	77 tommer (195,6 cm)
Opløsning	4K Ultra HD (3840 x 2160 pixels)
Displayteknologi	OLED
Processor	Cognitive Processor XR
Operativsystem	Google TV
HDR-formater	Dolby Vision, HDR10, HLG
Tilslutningsmuligheder	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Lydstyrke	20 W + 20 W (2 højttalere)
Strømforbrug (typisk)	Cirka 400 W
Standby-forbrug	Mindre end 0,5 W
Vægt (uden stativ)	Cirka 35 kg
Vægt (med stativ)	Cirka 36 kg
Mål (uden stativ, B x H x D)	172,2 x 99,8 x 6,6 cm
Mål (med stativ, B x H x D)	172,2 x 101,3 x 34,0 cm
Vægmonteringskompatibilitet	VESA 300 x 300 mm (beslag SU-WL850)
Inkluderede tilbehør	Fjernbetjening, batterier, bordstativ, installationsvejledning
Sikkerhed	Installation anbefales udført af professionel; interne magneter, bloker ikke ventilationsåbningerne

Ofte stillede spørgsmål - XR77A80L SONY

Hvad er skærmstørrelsen på Sony XR77A80L?

Sony XR77A80L har en OLED-skærm på 77 tommer (195,6 cm diagonal).

Er fjernsynet kompatibelt med vægmontering?

Ja, det er kompatibelt med Sony vægbeslag SU-WL850. Installationen skal udføres af en godkendt professionel af sikkerhedsmæssige årsager.

Hvad er opløsningen på fjernsynet?

Opløsningen er 4K Ultra HD (3840 x 2160 pixels), hvilket giver et skarpt og detaljeret billede.

Hvilke HDR-formater understøttes?

Fjernsynet understøtter Dolby Vision, HDR10 og HLG for optimerede farver og kontraster.

Hvor mange HDMI-indgange har det?

Det har 4 HDMI-indgange (heraf 2.1) til at tilslutte eksterne enheder som en spillekonsol eller Blu-ray-afspiller.

Hvad er vægten på fjernsynet uden stativ?

Vægten af fjernsynet uden stativ er cirka 35 kg. Det anbefales at håndtere det med to personer.

Hvordan rengør jeg OLED-skærmen?

Brug en blød, tør klud (mikrofiber) til at rengøre skærmen. Brug aldrig kemikalier eller vand direkte på skærmen.

Er fjernsynet kompatibelt med stemmeassistenter?

Ja, takket være Google TV kan du bruge den indbyggede Google Assistant til at styre fjernsynet med stemmen.

Hvad er sikkerhedsforanstaltningerne for vægmontering?

Installationen skal udføres af en godkendt installatør. Væggen skal kunne bære mindst seks gange fjernsynets vægt. Brug de skruer og rawplugs, der passer til vægtypen.

Hvad gør jeg, hvis fjernbetjeningen ikke virker?

Kontrollér batterierne (type AAA), og sørg for, at de er korrekt indsat. Hvis problemet fortsætter, nulstil fjernbetjeningen ved at fjerne batterierne og trykke på en knap i 3 sekunder.

BRUGSANVISNING XR77A80L SONY

Oplysninger om montering med Sonys beslag til vægmontering (SU-WL850)

Af hensyn til produktets og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af TV'et udføres af en Sony-forhandler eller en autoriseret installatør. Forsøg ikke at montere det selv.

Vær opmærksom på sikkerheden under montering, vedligeholdelse og eftersyn af produktet.

Installation af dette produkt kræver visse forudsætninger, især for at finde ud af, om væggen kan bære TV'ets vægt. Monteringen af dette produkt skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som følge af forkert håndtering eller forkert montering.

For sikker og korrekt installation, følg vejledningen til beslag til vægmontering, TV-installationsvejledningen og retningslinjerne i denne manual.

Beslag til vægmontering

Om sikkerhed

Tak, fordi du har købt dette produkt.

Til kunder

Vægmontering af TV'et

ADVARSEL

KRÆVER PROFESSIONEL MONTERING

Dette produkt må kun monteres af en professionel installatør, som er uddannet i at fastlægge styrken af væggen i forhold til TV'ets vægt. Hvis det ikke fastgøres korrekt under monteringen, kan TV'et falde ned og forårsage alvorlige kvæstelser. Sony påtager sig intet ansvar for skader eller kvæstelser forårsaget af forkert håndtering eller forkert montering, eller for montering af andet end det specificerede produkt. Dine eventuelle lovsikrede rettigheder påvirkes ikke.

Til Sony-forhandlere

Installation af dette produkt kræver visse forudsætninger. Læs denne betjeningsvejledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Giv denne vejledning til kunden efter monteringen.

Denne betjeningsvejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Det er dit ansvar at læse, forstå og følge alle instruktioner i denne betjeningsvejledning. Undladelse af at gøre dette kan resultere i alvorlige kvæstelser eller tingsskade og kan ugyldigøre garantien. Gem vejledningen til senere brug.

Sonys produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG

Specificerede produkter

Dette beslag til vægmontering er udviklet til kun at bruges sammen med de produktspecificerede TV'er. For TV'er skal du læse deres referencevejledning for at finde ud af, om du kan bruge beslaget til vægmontering.

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned.

Monteringen skal udføres af en autoriseret installatør. Børn må ikke være i nærheden under monteringen.

Hvis beslaget til vægmontering eller TV'et ikke monteres korrekt, kan der ske følgende ulykker. Lad en autoriseret installatør udføre monteringen.

• TV'et kan falde ned og forårsage alvorlige skader, f.eks. blå mærker eller brud.
• Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke står vinkelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal være i stand til at bære en vægt på mindst seks gange TV'ets vægt. (Flere oplysninger om TV'ets vægt findes i TV'ets referencevejledning.)
• Hvis monteringen af beslaget til vægmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning eller afmontering af TV'et skal udføres af en autoriseret installatør.

Hvis TV'et flyttes eller afmonteres af ikke-autoriserede personer, kan det falde ned og forårsage personskade eller materiel skade. Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten). Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).

Du må ikke fjerne skruer osv., när TV'et er monteret.

Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.

Foretag ikke ændringer på beslaget til vægmontering.

Hvis du gør det, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade.

Monter ikke andet udstyr end det specificerede produkt.

Dette beslag til vægmontering er udviklet til kun at bruges sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned eller gå i stykker og forårsage personskade eller materiel skade.

Monter ikke nogen anden belastning end TV'et på beslaget til vægmontering. Ryst ikke TV'et mod venstre/højre, op/ned.

Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.

Du må ikke læne dig ind over TV'et eller hænge i det.

Du må ikke læne dig ind over TV'et eller hænge i det, da det kan falde ned og forårsage alvorlig personskade.

FORSIGTIG

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

• Vær omhyggelig med ikke at få fingrene i klemme, når du håndterer beslaget til vægmontering eller drejer TV'et.
• Vær forsigtig, når TV'et drejes, så det ikke kommer til at ramme andre.
• Sørg for at opbevare de ikke-anvendte dele på et sikkert sted til fremtidig brug. Hold dem på afstand af børn.

Håndter produktet forsigtigt under rengøring og vedligeholdelse.

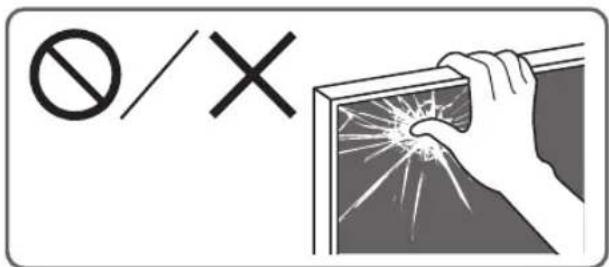

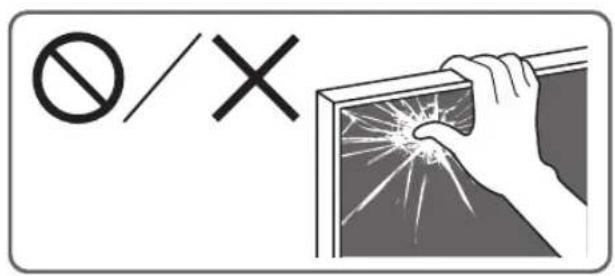

Du må ikke trykke hårdt ind på forsiden af TV'et. Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.

Placer ikke dette produkt i nærheden af medicinsk udstyr.

Dette produkt (inklusive tilbehør) indeholder magnet(er), som muligvis kan interferere med pacemakere, programmerbare shunTVentiler til hydrocephalusbehandling eller andet medicinsk udstyr. Placer ikke dette produkt i nærheden af personer, som anvender sådan medicinsk udstyr. Konsulter din læge inden du anvender dette produkt, hvis du anvender nogen former for sådan medicinsk udstyr.

Holdes uden for rækkevidde af børn eller individer under tilsyn.

Dette produkt (inklusive tilbehør) indeholder magnet(er). Slugning af magnet(er) kan forårsage alvorlig skade som for eksempel kvælningsfare eller tarmskader. Hvis magneter (eller en magnet) sluges, skal der straks opsøges læge.

Sikkerhedsforanstaltninger

• Hvis du bruger TV'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over TV'et blive misfarvet, eller tapetet kan løsne sig, afhængigt af det materiale, væggen er lavet af.
• Hvis beslaget til vægmontering fjernes efter montering på væggen, bliver skruehullerne tilbage.
• Du må ikke bruge beslaget til vægmontering på et sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Følgende anvisninger er kun til Sony-forhandlere. Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.

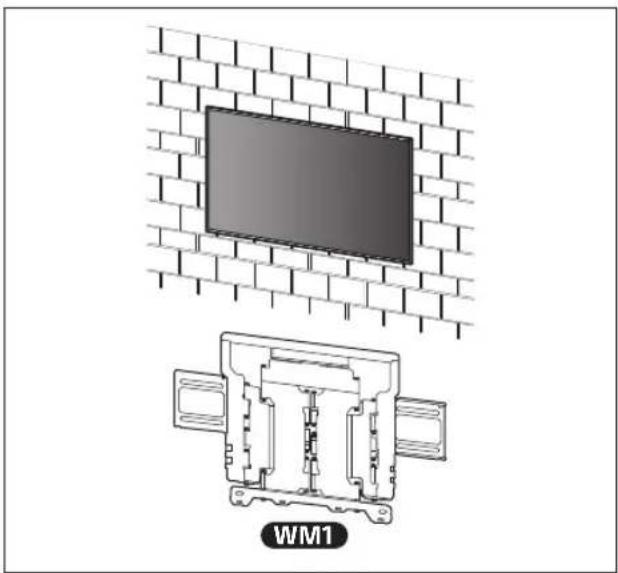

Monter ikke beslaget til vægmontering på flader, hvor TV'ets hjørner eller sider stikker frem.

Monter ikke beslaget til vægmontering på flader, f.eks. en søjle, hvor TV'ets hjørner eller sider stikker frem. Hvis en person eller genstand støder imod TV'ets fremspringende hjørne eller side, kan det medføre personskade eller materiel skade.

Du må ikke montere TV'et over eller under et klimaanlæg.

Hvis TV'et gennem længere tid udsættes for vanddryp eller luft fra et klimaanlæg, kan det medføre brand, elektrisk stød eller beskadigelse af TV'et.

Sørg for at montere beslaget til vægmontering sikkert på væggen ved at følge instruktionerne i denne betjeningsvejledning.

Hvis nogle af skruerne er løse eller falder ud, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade. Sørg for at bruge skruer, der er egnet til væggens materiale, og monter enheden sikkert ved brug af fire skruer med en diameter på 8 mm (eller tilsvarende).

Sørg for at bruge de medfølgende skruer og tilhørende dele korrekt, og følg anvisningerne i denne betjeningsvejledning. Hvis du bruger andre dele, kan TV'et falde ned og forårsage personskade, eller TV'et kan blive beskadiget.

Sørg for at samle beslaget korrekt ved at følge den procedure, der er forklaret i denne betjeningsvejledning.

Hvis nogle af skruerne er løse eller falder ud, kan TV'et falde ned og forårsage personskade, eller TV'et kan blive beskadiget.

Sørg for at stramme skruerne tilstrækkeligt på den angivne position.

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade, eller TV'et kan blive beskadiget.

Sørg for, at TV'et ikke udsættes for stødpåvirkninger under monteringen.

Hvis TV'et udsættes for stødpåvirkninger, kan det falde ned og gå i stykker. Dette kan forårsage personskade.

Sørg for at montere TV'et på en væg, der er plan og vinkelret på gulvet.

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade.

Sørg for at sikre kablerne forsvarligt efter korrekt montering af TV'et.

Hvis mennesker eller genstande bliver viklet ind i kablerne, kan det forårsage personskade eller beskadigelse af TV'et.

Du må ikke lade strømkablet eller tilslutningskablet blive klemt.

Hvis strømkablet eller tilslutningskablet er klemt mellem enheden og væggen eller bøjes eller snos, kan ledningstrådene blive blotlagt og forårsage kortslutning eller strømafbrydelse. Dette kan medføre brand eller elektrisk stød.

De skruer, der skal bruges til at fastgøre beslaget til vægmontering, medfølger ikke.

Brug skruer, der egner sig til det materiale, væggen er lavet af, når beslaget til vægmontering monteres.

Før du går i gang

- Illustrationer af TV'et, der vises i denne brugervejledning, er eksempler, som anvendes til at give tydelige forklaringer på funktionerne. Af denne grund kan illustrationerne synes forskellige fra dit faktiske TV.

Hvad er din væg lavet af?

Undersøg først typen af væggen, hvor TV'et skal monteres.

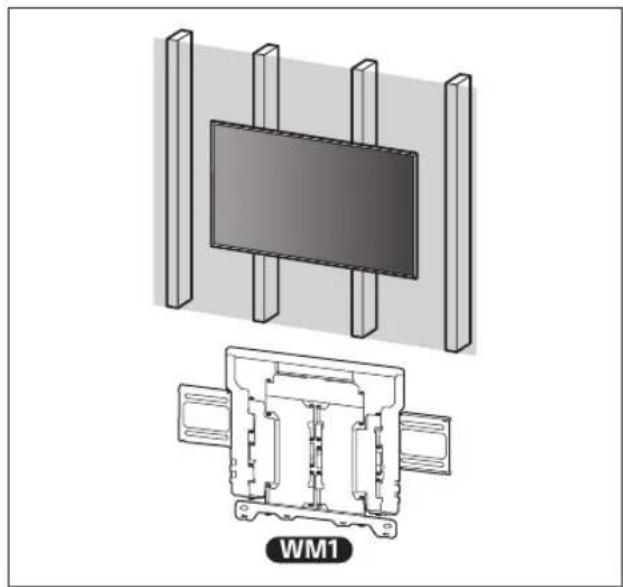

Gipsvæg med stivere

Sikkerhedsforanstaltninger

• Maksimal tykkelse af gipsvæg: 16 mm.
• Kontroller, at de indvendige stivere måler mindst 51 mm × 102 mm i almindeligt mål eller 38 mm × 89 mm nominelt.
• Hold mindst 406 mm vandret afstand mellem fastgørelseselementerne.

Massiv beton eller betonelementer

Sikkerhedsforanstaltninger

• Monter beslaget til vægmontering direkte på den massive betonvæg.
• Kontroller, at tykkelsen af den massive betonvæg er mindst 203 mm.
• Kontroller, at størrelsen på hvert betonelement er mindst 203 mm × 203 mm × 406 mm.

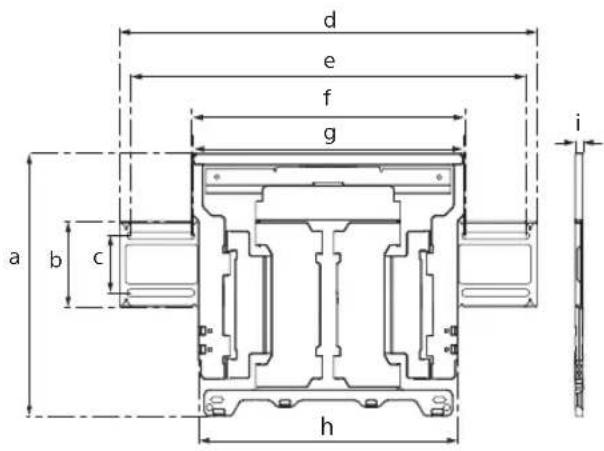

Kontrol af dele

Følger med SU-WL850

- Kontroller, at alle dele forefindes.

WM1 (×1)

Tilslutning til vægmontering VS (×4)*

* Kun for begrænsede regioner/lande/modeller.

• Sørg for at have TV-referencevejledningen og installationsvejledningen klar inden installation.
  • Find TV'ets midtpunkt.
• Klargør fire skruer med 8 mm diameter og fire almindelige skiver (medfølger ikke). Vælg skruer, der passer til væggens materiale.
• Klargør følgende værktøjer:

*1
	-	5,5 mm 10 mm
*2 *3
		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Kun for gipsvæg med stivere

*2 Kun for massiv beton eller betonelementer
*3 Afhængig af modeller
*4 Vær omhyggelig med valget af skruer og skiver

A Montering af beslag til vægmontering på gipsvæg med stivere

Montering af beslaget til vægmontering på væggen

Sørg for, at der er nok plads til TV'et på væggen, og at væggen kan bære en vægt på mindst seks gange TV'ets vægt.

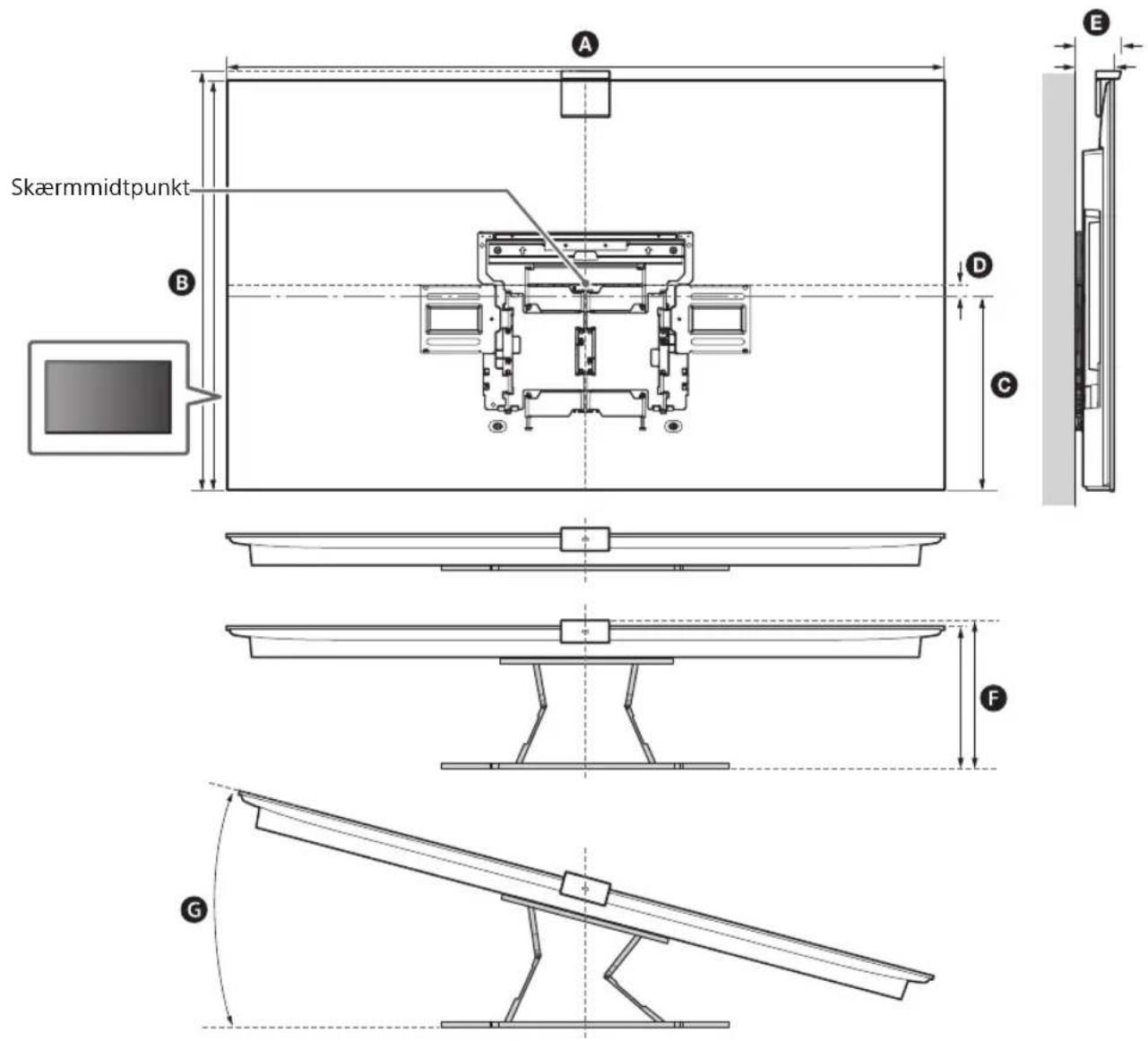

• Se "Måling til montering af beslag til vægmontering på væggen" på side 18.
• Flere oplysninger om TV'ets vægt findes i TV'ets referencevejledning.

Bemærk

• Hvis TV'et monteres på en væg, vipper TV'ets øverste del lidt fremad.
• Vi anbefaler, at du kontrollerer placeringen af TV'et i de omgivelser, det skal anvendes i.

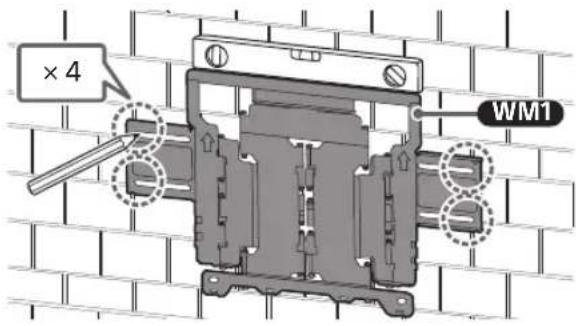

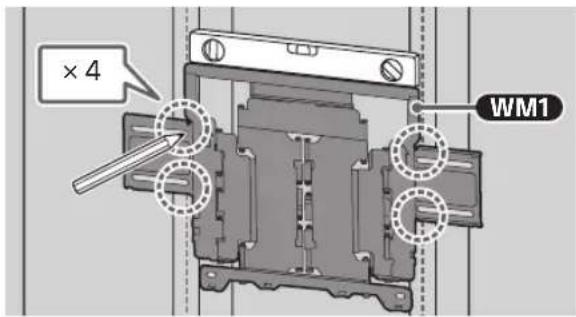

3 Anbring WM1 mod væggen, juster det, og lav fire mærker ud for stiverne.

× 4 WM1

Bemaerk

- Brug et vaterpas til at kontrollere, om WM1 er i vater.

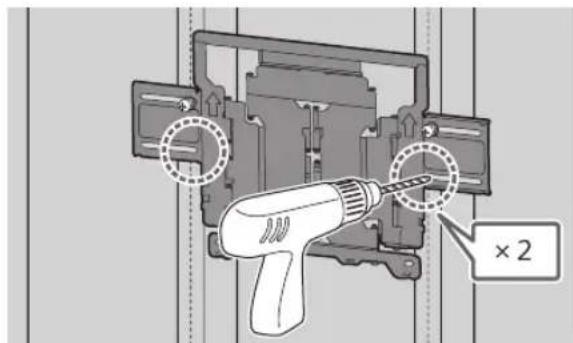

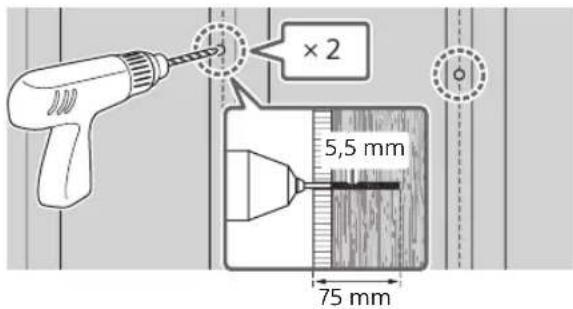

4 Udfør forboring ved de øverste mærker.

Sørg for, at stedet på væggen til boring af huller er stærkt nok til at bære en vægt, der er mindst seks gange så stor som TV'ets.

×2 5,5 mm 75 mm

Bemærk

- Forboringen skal udføres i en dybde af 75 mm med et 5,5 mm bor.

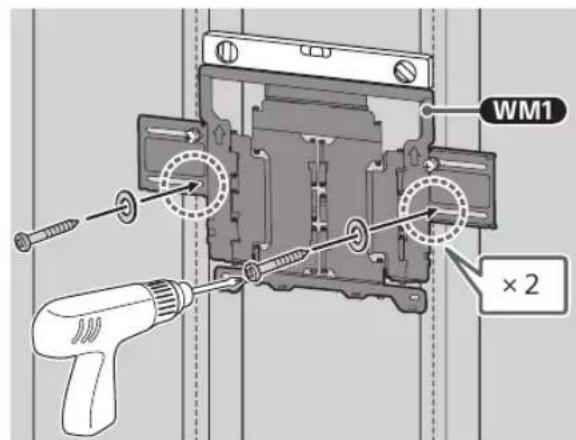

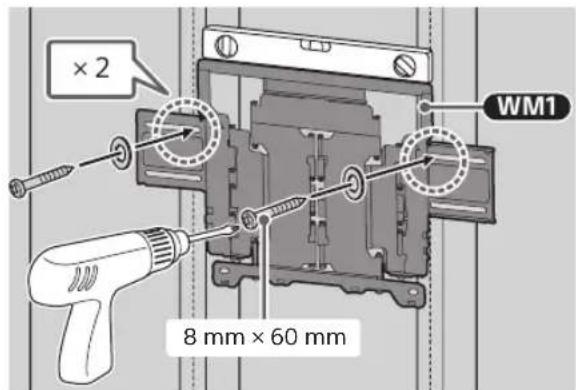

5 Monter WM1 på væggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).

×2 8 mm × 60 mm WM1

Bemærk

- Brug et vaterpas til at kontrollere, om WM1 er i vater.

Forholdsregler

- Overspænd ikke træskruen 8 mm × 60 mm. Forkert tilspænding kan reducere træskruens 8 mm × 60 mm holdestyrke.

6 Udfør forboring ved de nederste mærker. (Se trin 4 for vejledning om boring.)

×2

7 Sæt egnede skruer med skiver i hullerne.

WM1 × 2

Bemærk

- Brug et vaterpas til at kontrollere, om WM1 er i vater.

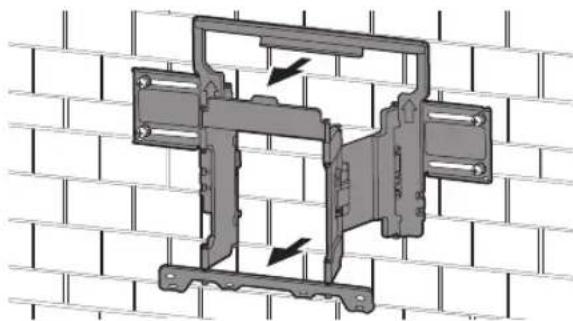

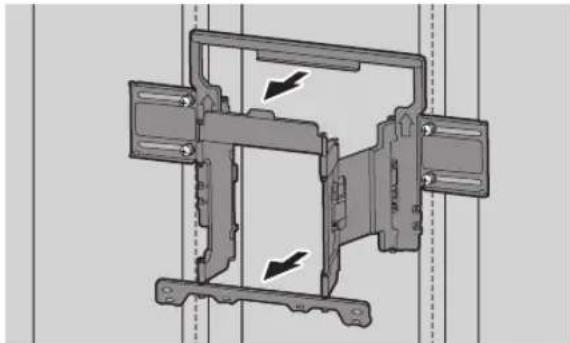

8 Træk armen på beslaget helt ud.

Gør klar til montering af TV'et

Bemærk

- Sørg for at opbevare de fjernede skruer og dele, der ikke anvendes, på et sikkert sted – utilgængeligt for børn.

∅/X

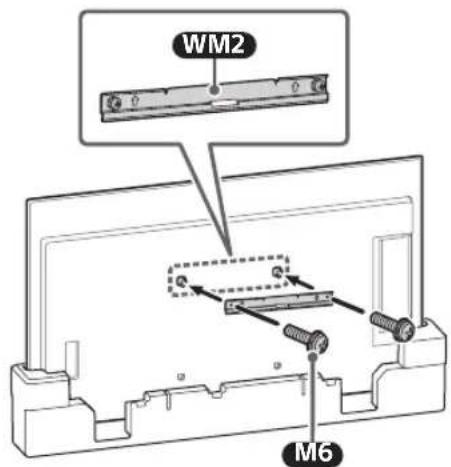

Vægmontering af TV'et fra kassen\*

* Kun for begrænsede regioner/lande/modeller.

- Sørg for at fæstne tilslutningen til vægmontering VS, ved tilslutning til TV'et. Brug kun en flad skruetrækker, til at installere tilslutningen til vægmontering VS. Brug af andet værktøj, kan medføre for hård stramning af tilslutning til vægmontering VS og skade TV'et.

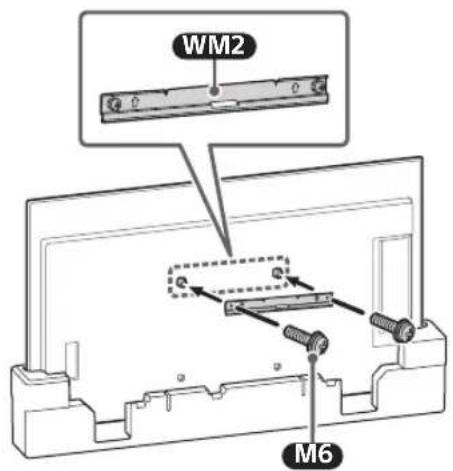

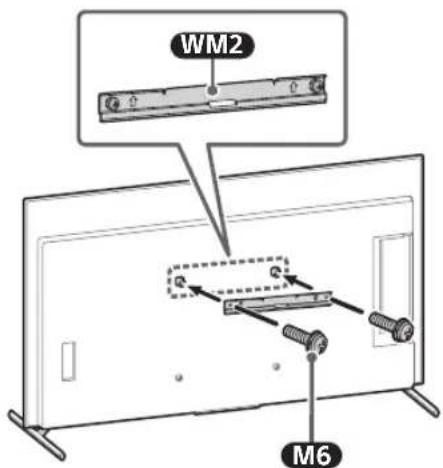

3 Sæt WM2 på TV'et ved hjælp af M6.

WM2 M6

Vægmontering af TV'et fra TV-fod

1 Fjern terminaldækslet.

- Sørg for at fæstne tilslutningen til vægmontering VS, ved tilslutning til TV'et. Brug kun en flad skruetrækker, til at installere tilslutningen til vægmontering VS. Brug af andet værktøj, kan medføre for hård stramning af tilslutning til vægmontering VS og skade TV'et.

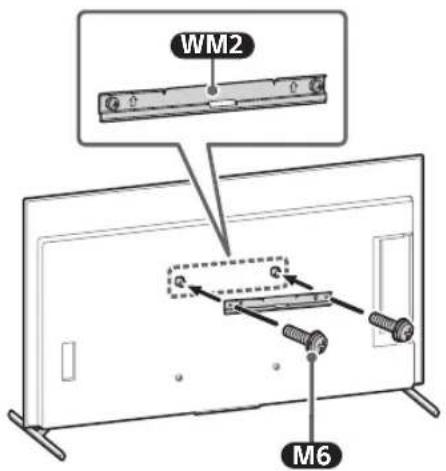

4 Sæt WM2 på TV'et ved hjælp af M6.

WM2 M6

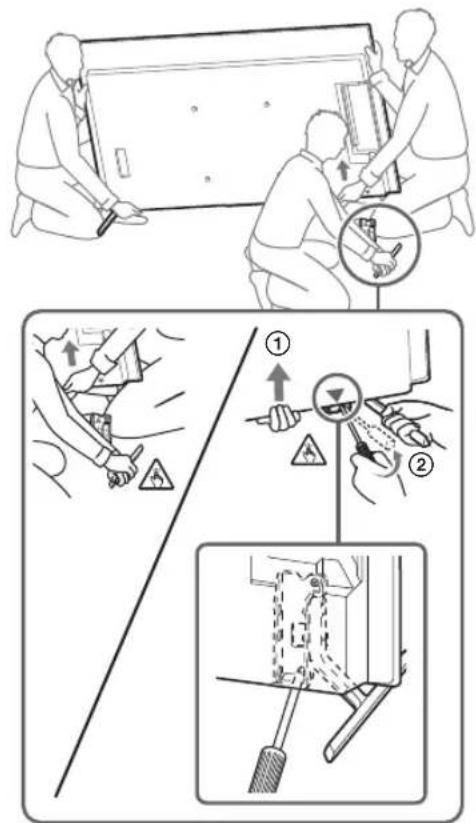

5 Afmonter TV'ets TV-fod.

- Fjern én side af TV-foden af gangen. Hold godt fast på TV-foden med begge hænder, mens de andre personer løfter TV'et op.

- Gentag foregående trin og fjern den anden side af TV-foden.

Bemærk

• Der kræves tre eller flere personer til at afmontere TV-foden.
• Vær forsigtig og brug ikke unødig kraft ved afmontering af TV-foden fra TV'et da det kan forårsage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade på TV'et.
• Vær forsigtig ved håndtering af TV-foden for at undgå at beskadige TV'et.
• Vær forsigtig når du løfter TV'et, når TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade.
• Vær forsigtig, når du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret på.

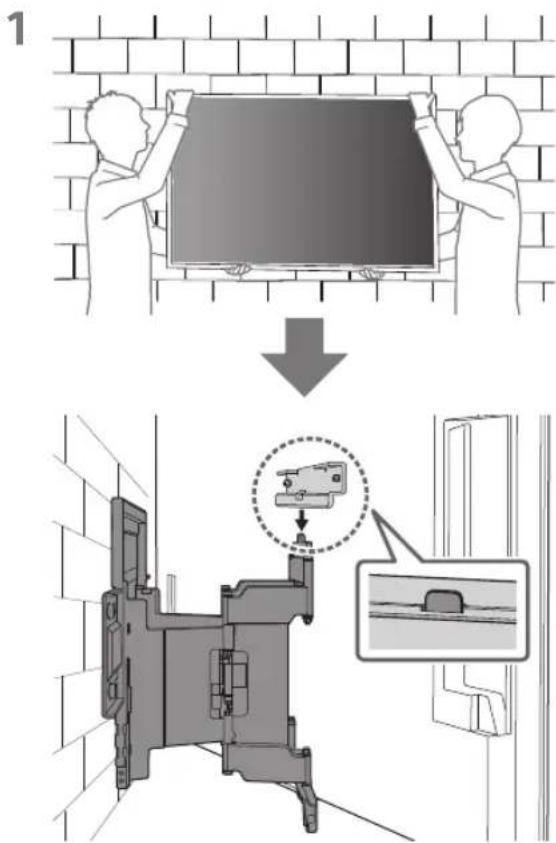

Vægmontering af TV'et

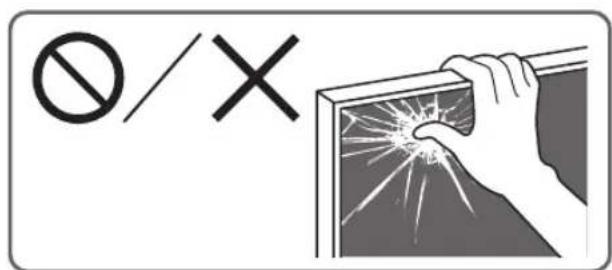

∅/X

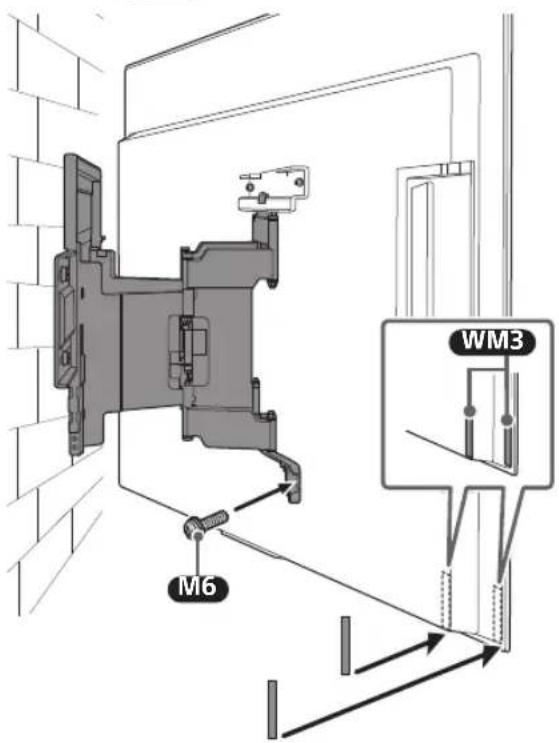

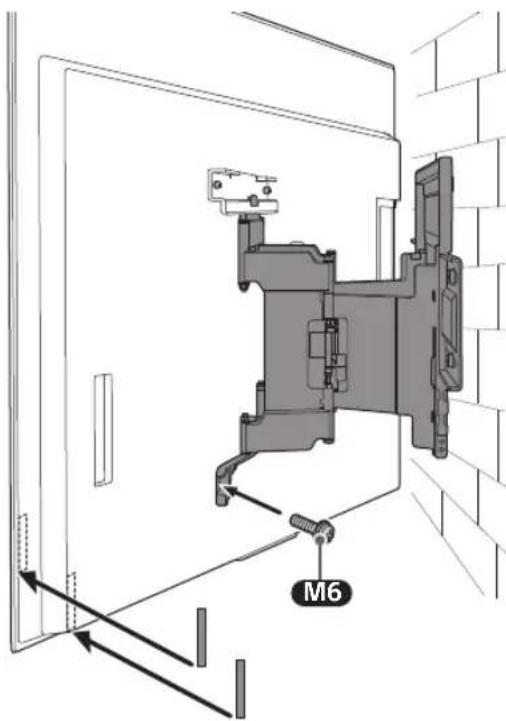

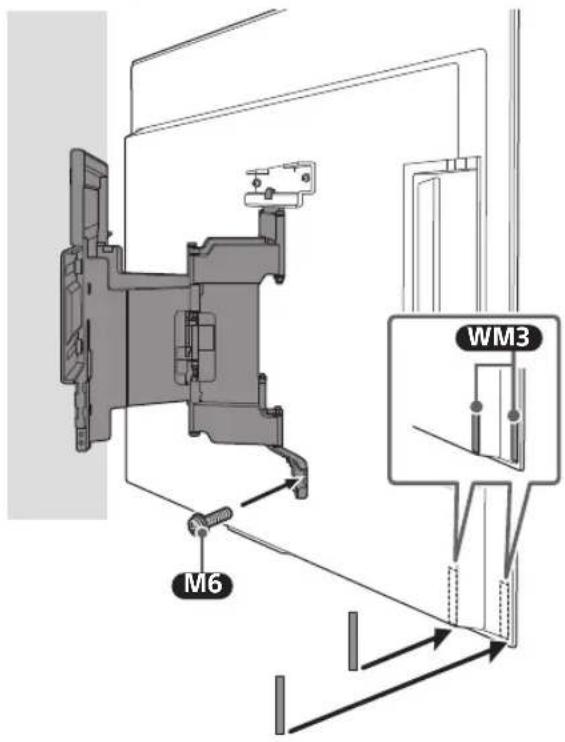

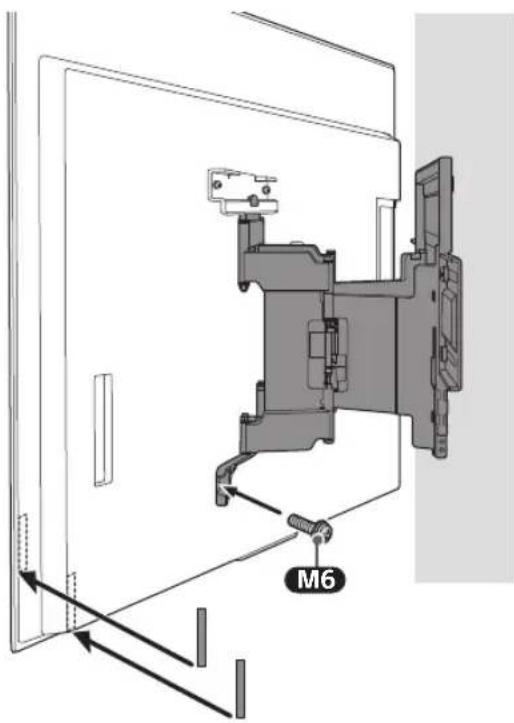

3 Skru på venstre og højre side af beslaget til vægmontering ved brug af M6 og fastgør WM3.

Bemærk
• Sæt ikke WM3 på mærkaterne.

M6 WM3

M6

4

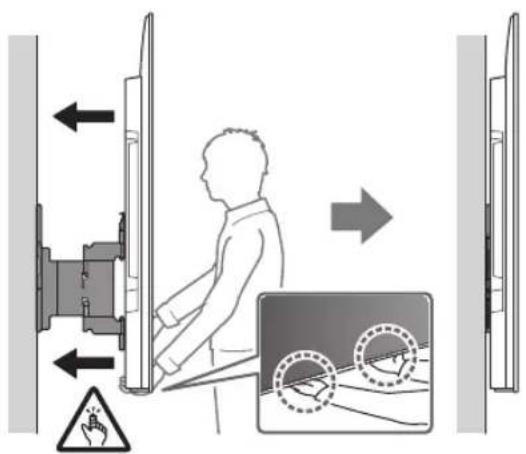

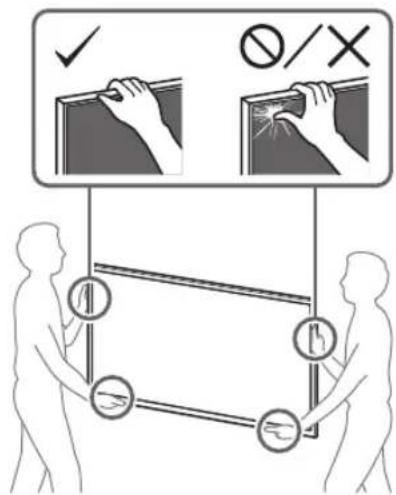

5 Ved flytning af TV'et skal det holdes godt fast på undersiden.

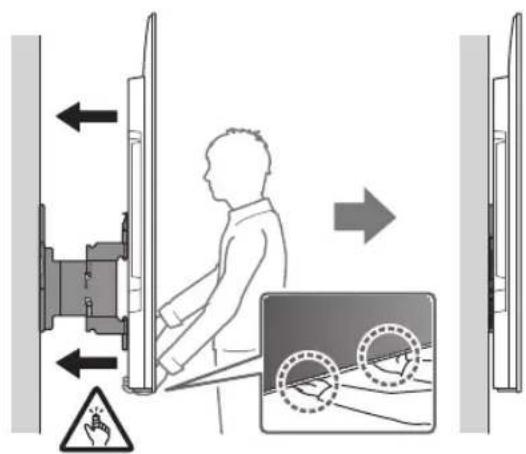

- TV'et flyttes muligvis ikke tæt på væggen alt efter type og antal tilsluttede kabler. Dette er ikke en funktionsfejl.

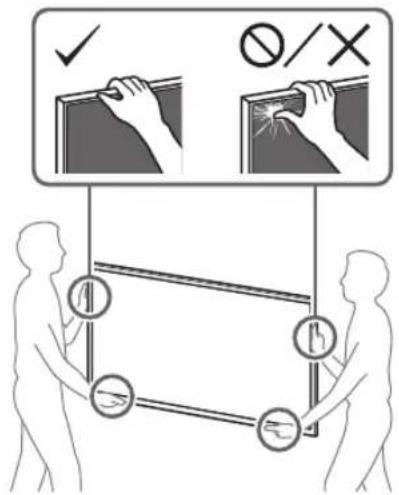

- Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten).

Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).

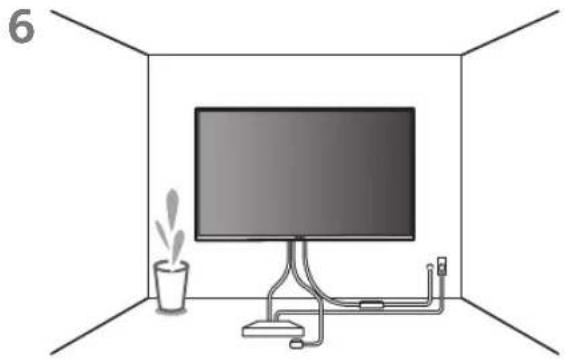

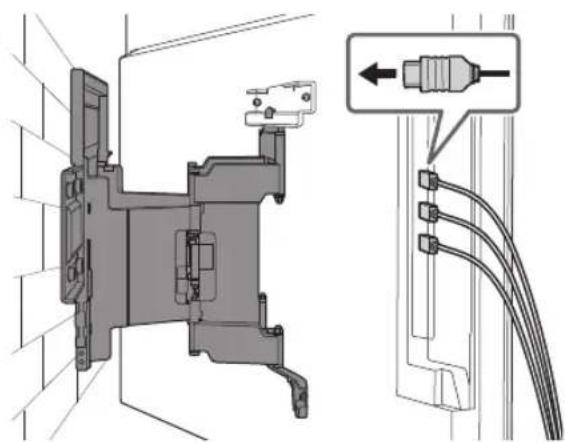

Kontroller følgende punkter.

- Ledningen og kablet må ikke være snoet eller klemt.

ADVARSEL

- Forkert placering af strømkablet osv. kan medføre brand eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.

Flere oplysninger

Hvis TV'et skal afmonteres, udføres monteringsproceduren i omvendt rækkefølge.

ADVARSEL

- Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten).

Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).

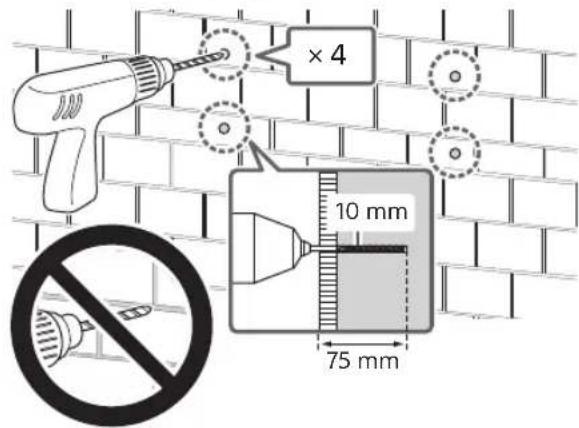

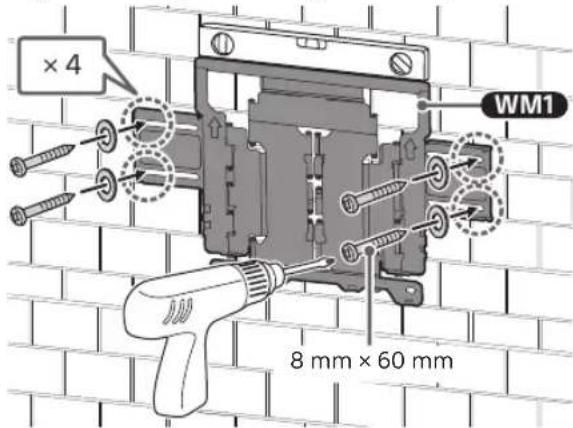

B Montering af beslaget til vægmontering på massiv beton eller betonelementer

Montering af beslaget til vægmontering på væggen

Sørg for, at der er nok plads til TV'et på væggen, og at væggen kan bære en vægt på mindst seks gange TV'ets vægt.

• Se "Måling til montering af beslag til vægmontering på væggen" på side 18.
• Flere oplysninger om TV'ets vægt findes i TV'ets referencevejledning.

Bemærk

• Hvis TV'et monteres på en væg, vipper TV'ets øverste del lidt fremad.
• Vi anbefaler, at du kontrollerer placeringen af TV'et i de omgivelser, det skal anvendes i.

2 Anbring WM1 mod væggen, og lav fire mærker.

× 4 WM1

Bemærk

- Brug et vaterpas til at kontrollere, om WM1 er i vater.

3 Forbor huller på mærkerne.

Sørg for, at stedet på væggen til boring af huller er stærkt nok til at bære en vægt, der er mindst seks gange så stor som TV'ets.

×4 10 mm 75 mm

Bemærk

- Forboringen skal udføres i en dybde af 75 mm med et 10 mm bor.

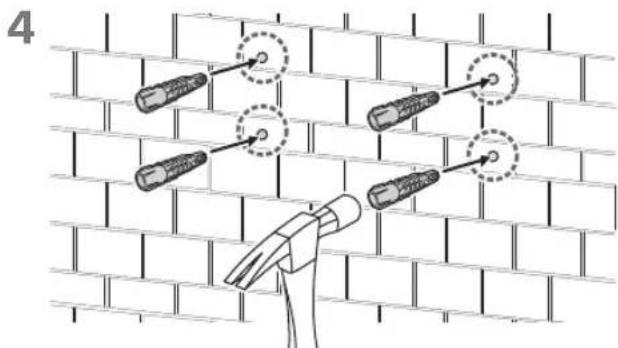

4

5 Monter WM1 på væggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).

×4 WM1 8 mm × 60 mm

Bemaerk

- Brug et vaterpas til at kontrollere, om WM1 er i vater.

Forholdsregler

- Overspænd ikke træskruen 8 mm × 60 mm. Forkert tilspænding kan reducere træskruens 8 mm × 60 mm holdestyrke.

6 Træk armen på beslaget helt ud.

Gør klar til montering af TV'et

Bemærk

- Sørg for at opbevare de fjernede skruer og dele, der ikke anvendes, på et sikkert sted – utilgængeligt for børn.

∅/X

Vægmontering af TV'et fra kassen\*

* Kun for begrænsede regioner/lande/modeller.

- Sørg for at fæstne tilslutningen til vægmontering VS, ved tilslutning til TV'et. Brug kun en flad skruetrækker, til at installere tilslutningen til vægmontering VS. Brug af andet værktøj, kan medføre for hård stramning af tilslutning til vægmontering VS og skade TV'et.

3 Sæt WM2 på TV'et ved hjælp af M6.

WM2 M6

Vægmontering af TV'et fra TV-fod

1 Fjern terminaldækslet.

- Sørg for at fæstne tilslutningen til vægmontering VS, ved tilslutning til TV'et. Brug kun en flad skruetrækker, til at installere tilslutningen til vægmontering VS. Brug af andet værktøj, kan medføre for hård stramning af tilslutning til vægmontering VS og skade TV'et.

4 Sæt WM2 på TV'et ved hjælp af M6.

WM2 M6

5 Afmonter TV'ets TV-fod.

- Fjern én side af TV-foden af gangen. Hold godt fast på TV-foden med begge hænder, mens de andre personer løfter TV'et op.

- Gentag foregående trin og fjern den anden side af TV-foden.

Bemærk

• Der kræves tre eller flere personer til at afmontere TV-foden.
• Vær forsigtig og brug ikke unødig kraft ved afmontering af TV-foden fra TV'et da det kan forårsage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade på TV'et.
• Vær forsigtig ved håndtering af TV-foden for at undgå at beskadige TV'et.
• Vær forsigtig når du løfter TV'et, når TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade.
• Vær forsigtig, når du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret på.

Vægmontering af TV'et

∅/X

3 Skru på venstre og højre side af beslaget til vægmontering ved brug af M6 og fastgør WM3.

Bemærk
• Sæt ikke WM3 på mærkaterne.

M6 WM3

M6

4

5 Ved flytning af TV'et skal det holdes godt fast på undersiden.

- TV'et flyttes muligvis ikke tæt på væggen alt efter type og antal tilsluttede kabler. Dette er ikke en funktionsfejl.

- Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten).

Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).

Kontroller følgende punkter.

- Ledningen og kablet må ikke være snoet eller klemt.

ADVARSEL

- Forkert placering af strømkablet osv. kan medføre brand eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.

Flere oplysninger

Hvis TV'et skal afmonteres, udføres monteringsproceduren i omvendt rækkefølge.

ADVARSEL

- Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten).

Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).

Specifikationer

WM1

d e f g a b c h i

Mål: (ca.) [mm]

a : 354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

Vægt (kun base): (ca.) [kg]

3,0

Design og specifikationer kan ændres uden varsel.

Referencer

Måling til montering af beslag til vægmontering på væggen

Tallene i oversigten kan variere en smule afhængigt af monteringen.

Med kamera

(mm)

Modelnavn	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Ca.)

Uden kamera
(mm)

Modelnavn	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Ca.)

Ikke la strømledningen eller forbindelsesledningen komme i klem.

Hvis strømledningen eller forbindelsesledningen blir klemt mellom enheten og veggen, eller blir bøyd eller vridd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning eller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt.

Før du kommer i gang

- Prøvehullene må bores til en dybde på 75 mm med en drillbit på 5,5 mm diameter.

Kontroller følgende punkter.

- Ledningen og kabelen er ikke vridd eller klemt.

ADVARSEL

Kontroller følgende punkter.

- Ledningen og kabelen er ikke vridd eller klemt.

ADVARSEL
