Toote tüüp	OLED-televiisor
Mark	Sony
Mudel	XR77A80L
Ekraani suurus	77 tolli (195,6 cm)
Eraldusvõime	4K Ultra HD (3840 x 2160 pikslit)
Kuva tehnoloogia	OLED
Protsessor	Kognitiivne protsessor XR
Operatsioonisüsteem	Google TV
HDR-vormingud	Dolby Vision, HDR10, HLG
Ühenduvus	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Helivõimsus	20 W + 20 W (2 kõlarit)
Energiatarve (tüüpiline)	Umbes 400 W
Ooterežiimi tarbimine	Vähem kui 0,5 W
Kaal (ilma aluseta)	Umbes 35 kg
Kaal (koos alusega)	Umbes 36 kg
Mõõdud (ilma aluseta, L x K x S)	172,2 x 99,8 x 6,6 cm
Mõõdud (koos alusega, L x K x S)	172,2 x 101,3 x 34,0 cm
Seinale kinnitamise ühilduvus	VESA 300 x 300 mm (kinnitus SU-WL850)
Kaasasolevad tarvikud	Pult, patareid, lauaalus, paigaldusjuhend
Ohutus	Soovitatav professionaalne paigaldus; sisemised magnetid, ärge takistage ventilatsiooniavasid

Korduma kippuvad küsimused - XR77A80L SONY

Kui suur on Sony XR77A80L ekraan?

Sony XR77A80L-l on 77-tolline OLED-ekraan (195,6 cm diagonaal).

Kas teler ühildub seinale kinnitamisega?

Jah, see ühildub Sony SU-WL850 seinakinnitusega. Paigaldus peab toimuma volitatud spetsialisti poolt ohutuse huvides.

Mis on teleri eraldusvõime?

Eraldusvõime on 4K Ultra HD (3840 x 2160 pikslit), pakkudes selget ja üksikasjalikku pilti.

Milliseid HDR-vorminguid toetatakse?

Teler toetab Dolby Vision, HDR10 ja HLG formaate optimeeritud värvide ja kontrasti jaoks.

Mitu HDMI-sisendit sellel on?

Sellel on 4 HDMI-sisendit (sealhulgas 2.1) väliste seadmete, nagu mängukonsool või Blu-ray-mängija, ühendamiseks.

Kui palju kaalub teler ilma aluseta?

Teleri kaal ilma aluseta on umbes 35 kg. Soovitatav on seda käsitseda kahe inimesega.

Kuidas puhastada OLED-ekraani?

Kasutage ekraani puhastamiseks pehmet ja kuiva lappi (mikrokiud). Ärge kasutage kunagi kemikaale ega vett otse ekraanil.

Kas teler ühildub häälassistentidega?

Jah, tänu Google TV-le saate kasutada integreeritud Google Assistanti teleri häälega juhtimiseks.

Millised on ohutusmeetmed seinakinnituse paigaldamisel?

Paigaldus peab toimuma volitatud paigaldaja poolt. Sein peab kandma vähemalt kuus korda teleri kaalu. Kasutage vastavalt seinatüübile sobivaid kruvisid ja tüübleid.

Mida teha, kui kaugjuhtimispult ei tööta?

Kontrollige patareisid (AAA tüüp) ja veenduge, et need on õigesti sisestatud. Kui probleem püsib, tehke pult lähtestamiseks eemaldage patareid ja vajutage nuppu 3 sekundit.

KASUTUSJUHEND XR77A80L SONY

Paigaldusteave Sony seinale paigaldamise kinnituse (SU-WL850) kasutamise kohta

Toetatud mudelid\*:

* Tegelikes mudelite nivedes tähendab „x”/„xx“ numbreid ja/või märke, mis on omaised igale mudelile.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Klientidele

Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt, et teleri paigaldaks Sony edasimüüja või litsentseeritud töövõtja. Ärge proovige seda ise paigaldada.

Sony edasimüüjatele ja töövõtjatele

Pöörake selle toote paigaldamisel, regulaarsel hooldamisel ja kontrollimisel täielikult tähelepanu ohutusele.

Selle toote paigaldamiseks on vajalik piisav kogemus, eriti teleri raskusele vastupidava seina tugevuse välja selgitamiseks. Laske see toode kinnitada seinale Sony edasimüüjal või litsentseeritud töövõtjal ja pöörake paigaldamisel piisavalt tähelepanu ohutusele. Sony ei vastuta kahjustuste ega vigastuste eest, mille on põhjustanud sobimatu käsitsemine või vale paigaldamine.

Ohutuse tagamiseks ja öigeks paigaldamiseks järgige seinale paigaldamise kinnituse kasutusjuhendit, teleri seadistusjuhendit ja selle juhendi juhiseid.

Seinale paigaldamise kinnitus

Ohutusest

Täname teid selle toote soetamise eest.

Klientidele

Teleri paigaldamine seinale

HOIATUS

NÕUTAV ON ASJATUNDLIK PAIGALDUS!

Seda toodet tohib paigaldada vaid professionaalne paigaldaja, kelle väljaöpe võimaldab hinnata, kas sein on teleri kaalu jaoks piisavalt tugev. Kui seda ei fikseerita paigaldamisel nõuetekohaselt, võib teler kukkuda ja põhjustada raskeid vigastusi. Sony ei ole vastutav mis tahes kahjustuste või vigastuste eest, mis on tingitud nõuetele mittevastavast käsitsemisest või paigaldamisest või ettenähtust erineva toote paigaldamisest. See ei mõjuta teie seadusejärgseid õigusi (kui neid on).

Sony edasimüüjatele

Käesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Lugege käesolev kasutusjuhend hoolikalt läbi, et tagada ohutu paigaldus. Sony ei vastuta kahjustuste või vigastuste eest, mis on tingitud toote valest kasutamisest või ebakorrektsest paigaldusest. Andke see juhend pärast paigalduse löpetamist kliendile.

Käesolev kasutusjuhend tutvustab toote öiget kasutamist ja olulisi ettevaatusabinõusid önnetuste vältimiseks. Teie kohus on lugeda hoolikalt köiki selles kasutusjuhendis sisalduvaid suuniseid, teha need endale selgeks ning neid järgida. Selle juhise eiramisega võivad kaasneda rasked kehavigastused või varakahju ning see võib tühistada garantii. Säillitage juhend edaspidiseks kasutamiseks.

Sony toodete loomisel on lähtutud ohutusest. Toodete vale kasutamine võib tekitada tõsiseid vigastusi tulekahju, elektrilöögi, toote ümberminemise või kukkumise tagajärjel. Nimetatud önnetuste vältimiseks tuleb järgida ohutusabinõusid.

ETTEVAATUST

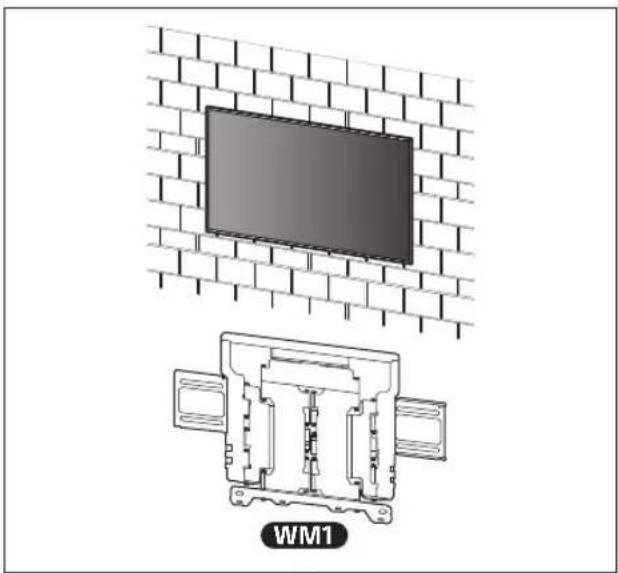

Sobivad tooted

See seinale paigaldamise kinnitus on möeldud kasutamiseks koos kindlate telerite. Telerite puhul vaadake nende teatmikku, et kontrollida, kas seinale paigaldamise kinnitust saab nendega kasutada.

Klientidele

HOIATUS

Järgmiste ettevaatusabinõude eiramine võib põhjustada tõsiseid vigastusi või surma tulekahju, elektrilöögi, toote ümberminemise või kukkumise tagajärjel.

Laske paigaldamine teostada litsentsitud töövõtjatel ja hoidke väikesed lapsed paigaldustöödest eemale.

Seinale paigaldamise kinnituse või teleri vale paigaldamine võib põhjustada järgmisi önnetusi. Laske paigaldus teostada litsentsitud töövõtjatel.

• Teler võib kukkuda ja tekitada tõsise vigastuse, nt verevalum või luumurd.
• Kui seinale paigaldamise kinnitus paigaldatakse ebastabiilsele, ebatasasele või põrandaga mittevertikaalsele seinale, võib seade kukkuda ja tekitada vigastusi või varalist kahju. Seina kandevõime peab olema teleri kaalust vähemalt kuus korda suurem.
  (Vaadake teleri teatmikust selle raskust.)
• Kui seinale paigaldamise kinnitus ei ole paigaldatud piisavalt tugevalt, võib seade kukkuda ja tekitada vigastusi või varalist kahju.

Laske teleri liigutamist või eemaldamist teostada litsentsitud töövõtjatel.

Kui telerit transpordivad või eemaldavad seinalt mittelitsentsitud töövõtjad, võib teler kukkuda ja tekitada vigastusi või varalist kahju. Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egiptus).

Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egiptus).

Ärge eemaldage pärast teleri paigaldamist kruvisid vms.

Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Ärge tehke seinale paigaldamise kinnituse osadele muudatusi.

Seda tehes võib seinale paigaldamise kinnitus kukkuda ja tekitada vigastusi või varalist kahju.

Paigaldage seinakinnitusele ainult selleks ettenähtud tooteid.

See seinale paigaldamise kinnitus on mõeldud kasutamiseks ainult kindlate toodetega. Muude seadmete paigaldamisel võib seinakinnitus kukkuda või puruneda ja tekitada vigastusi või varalist kahju.

Ärge asetage seinale paigaldamise kinnitusele telerist suuremat koormust.

Ärge raputage telerit vasakule/paremale ega üles/alla.

Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Ärge toetuge telerile või rippuge selle küljes.

Ärge toetuge telerile või rippuge selle küljes, kuna see võib teile peale kukkuda ja tekitada tõsise vigastuse.

ETTEVAATUST

Järgmiste ettevaatusabinõude eiramine võib tekitada vigastusi või varalist kahju.

• Olge ettevaatlik, et sörmed ei jääks seinale paigaldamise kinnituse käsitsemisel või teleri pööramisel kuhugi vahele.
• Telerikomplekti pööramisel olge ettevaatlik ja jälgige, et te ei lööks vastu lähedalolevaid inimesi.
• Pange kasutamata jäänud osad edasiseks kasutamiseks kindlasti turvalisse kohta hoiule. Hoidke lastele kättesaamatus kohas.

Ärge rakendage toote puhastamisel või hooldamisel liigset jõudu.

Ärge rakendage teleri pealmisele küljele liigset jõudu. Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Ärge asetage toodet meditsiiniseadmete lähedusse.

Toode ja selle tarvikud sisaldavad magneteid, mis võivad häirida südamerütmureid, vesipea raviks kasutatavaid programmitavaid šuntklappe või muid meditsiiniseadmeid. Ärge asetage toodet sääraseid meditsiiniseadmeid kasutavate isikute lähedusse. Kui kasutate mönda sellist meditsiiniseadet, pidage enne selle toote kasutamist nõu oma arstiga.

Hoidke toodet lastele ja järelevalvet vajavatele täiskasvanutele kättesaamatus kohas.

Toode ja selle tarvikud sisaldavad magneteid, mille allaneelamine võib põhjustada raskeid kehavigastusi (lämbumisoht või soolestiku vigastused). Magneti allaneelamise korral pidage viivitamatult nõu arstiga.

Ettevaatusabinõud

• Teleri pikaajalisel kasutamisel seinale paigaldamise kinnitusele paigaldatuna võib teleri taga või selle kohal olev sein värvi muuta või tapeet lahti tulla, olenevalt seina materjalist.
• Seinale paigaldamise kinnituse seinalt eemaldamisel pärast selle paigaldamist jäävad alles kruviaugud.
• Ärge kasutage seinale paigaldamise kinnitust kohas, kus see puutub kokku mehaaniliste vibratsioonidega.

Seinale paigaldamise kinnituse paigaldamine

Sony edasimüüjatele

HOIATUS

Järgmised suunised on möeldud ainult Sony edasimüüjatele. Lugege läbi eelnevalt kirjeldatud ohutusabinõud ja pöörake toote paigaldamisel, hooldamisel ja kontrollimisel erilist tähelepanu ohutusele.

Ärge paigaldage seinale paigaldamise kinnitust seinale, kus teleri nurgad või küljed eenduvad seinast.

Ärge paigaldage seinale paigaldamise kinnitust seinale, nt piilarile, kus teleri nurgad või küljed eenduvad seinast. Teleri eenduva nurga või külje vastu põrkumine võib tekitada vigastusi või varalist kahju.

Ärge paigaldage telerit öhukonditsioneeri alla või selle kohale.

Teleri pikaajaline kokkupuude õhukonditsioneerist tuleva õhuvoolu või sellest lekkiva veega võib tekitada tulekahju või elektrilöögi või põhjustada teleri rikke.

Paigaldage seinale paigaldamise kinnitus tugevalt seinale, järgides käesoleva kasutusjuhendi suuniseid.

Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib seinale paigaldamise kinnitus kukkuda ja tekitada vigastusi või varalist kahju. Kasutage seina materjalile sobivaid kruvisid ja paigaldage seade tugevalt, kasutades nelja 8 mm (või samaväärs) läbimõõduga kruvi.

Veenduge, et kasutate kaasasolevaid kruvisid ja kinnitusdetaile öigesti vastavalt käesoleva kasutusjuhendi suunistele.

Kinnitusvahendite asendamisel võib teler kukkuda ja põhjustada kellelegi kehavigastuse või teleri kahjustusi.

Pange seinakinnitus õigesti kokku vastavalt käesoleva kasutusjuhendi suunistele.

Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib teler kukkuda ja tekitada vigastusi või kahjustada telerit.

Keerake kruvid tugevalt kinni ettenähtud kohtades.

Vastasel korral võib teler kukkuda ja põhjustada kellelegi kehavigastuse või teleri kahjustusi.

Veenduge, et teler ei saaks paigaldamise ajal põrutada.

Põrutuste korral võib teler kukkuda või puruneda. See võib tekitada vigastuse.

Paigaldage teler vertikaalsele ja siledale seinale.

Vastasel korral võib teler kukkuda ja tekitada vigastuse.

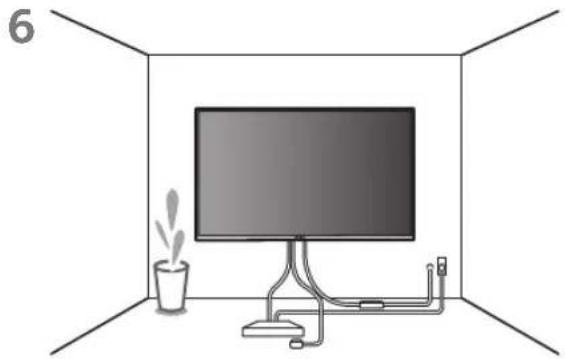

Pärast teleri nõuetekohast paigaldamist veenduge, et kaablid on paigaldatud ohutult.

Kaablitesse takerdumine võib tekitada vigastuse või kahjustada telerit.

Vältige vahelduvvoolu toitekaabli või ühenduskaabli muljumist.

Kui vahelduvvoolu toitekaabel või ühenduskaabel on seinakinnituse ja teleri vahele surutud või neid on jõuga väänatud, võivad kaablisisesed elektrijuhtmed tekitada lühise või põhjustada elektrikatkestuse. See võib põhjustada tulekahju või elektrilöögi.

Seinale paigaldamise kinnituse seinale kinnitamiseks ettenähtud kruvid ei kuulu komplekti.

Kasutage seinale paigaldamise kinnituse paigaldamisel seina materjalile ja konstruktsioonile vastavaid kruvisid.

Enne alustamist

- Käesolevas juhendis olevad teleri illustratsioonid on näited, mida kasutatakse töö selgitamiseks. Seetõttu võivad illustratsioonid teie tegelikust telerist erineda.

Millest teie sein tehtud on?

Esiteks kontrollige seina tüüpi, millele kavatsete teleri paigutada.

Karkassiga kipssein

Ettevaatusabinõud

• Maksimaalne kipsseina paksus: 16 mm.
• Veenduge, et sisemise puittala suurus oleks vähemalt 51 mm × 102 mm (tavaline) või 38 mm × 89 mm (nimiväärtus).
• Hoidke kinnitusdetailide vahel vähemalt 406 mm laiune vahe.

Kõva betoon või betoonplokk

Ettevaatusabinõud

• Paigaldage seinale paigaldamise kinnitus otse köva betoonseina peale.
• Veenduge, et betoonseina paksus oleks vähemalt 203 mm.
• Veenduge, et iga betoonploki suurus oleks vähemalt 203 mm × 203 mm × 406 mm.

Osade kontroll

Komplektis SU-WL850-ga

- Veenduge, et köik osad on olemas.

WM1 (×1)

Seinale paigaldamise ühendus

VS (×4)*

* Ainult teatud piirkondade/riikide/mudelite jaoks.

Ettevalmistus

• Enne paigaldamist otsige välja ja hoidke käepärast teleri teatmik ja seadistusjuhend.
• Määrake kindlaks teleri paigalduskoht.
• Valmistage ette neli 8 mm läbimõõduga kruvi ja neli korralikku seibi (pole komplektis). Valige seina materjaliga sobivad kruvid.
• Valmistage ette järgmised tööriistad:

*1
		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Ainult karkassiga kipsseinale

*2 Ainult kövale betoonile vöi betoonplokile
*3 Olenevalt mudelist
*4 Olge kruvide ja seibide valimisel tähelepanelik

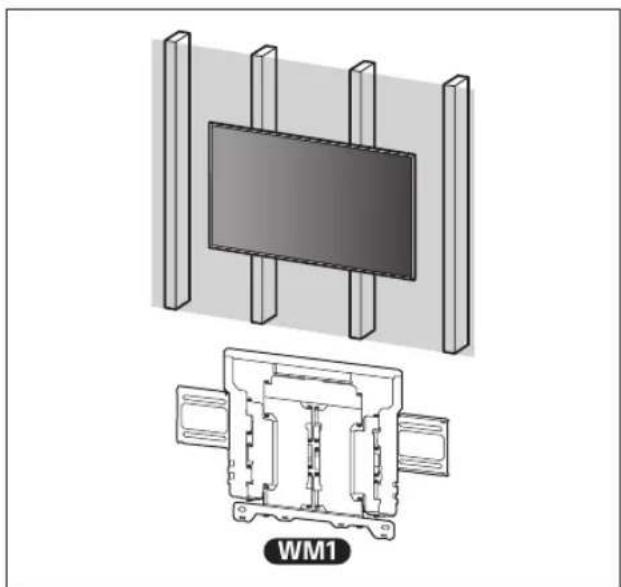

A Seinale paigaldamise kinnituse kinnitamine karkassiga kipsseinale

1 Tehke kindlaks paigalduskoht.

Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudaks kanda vähemalt kuuekordset teleri raskust.

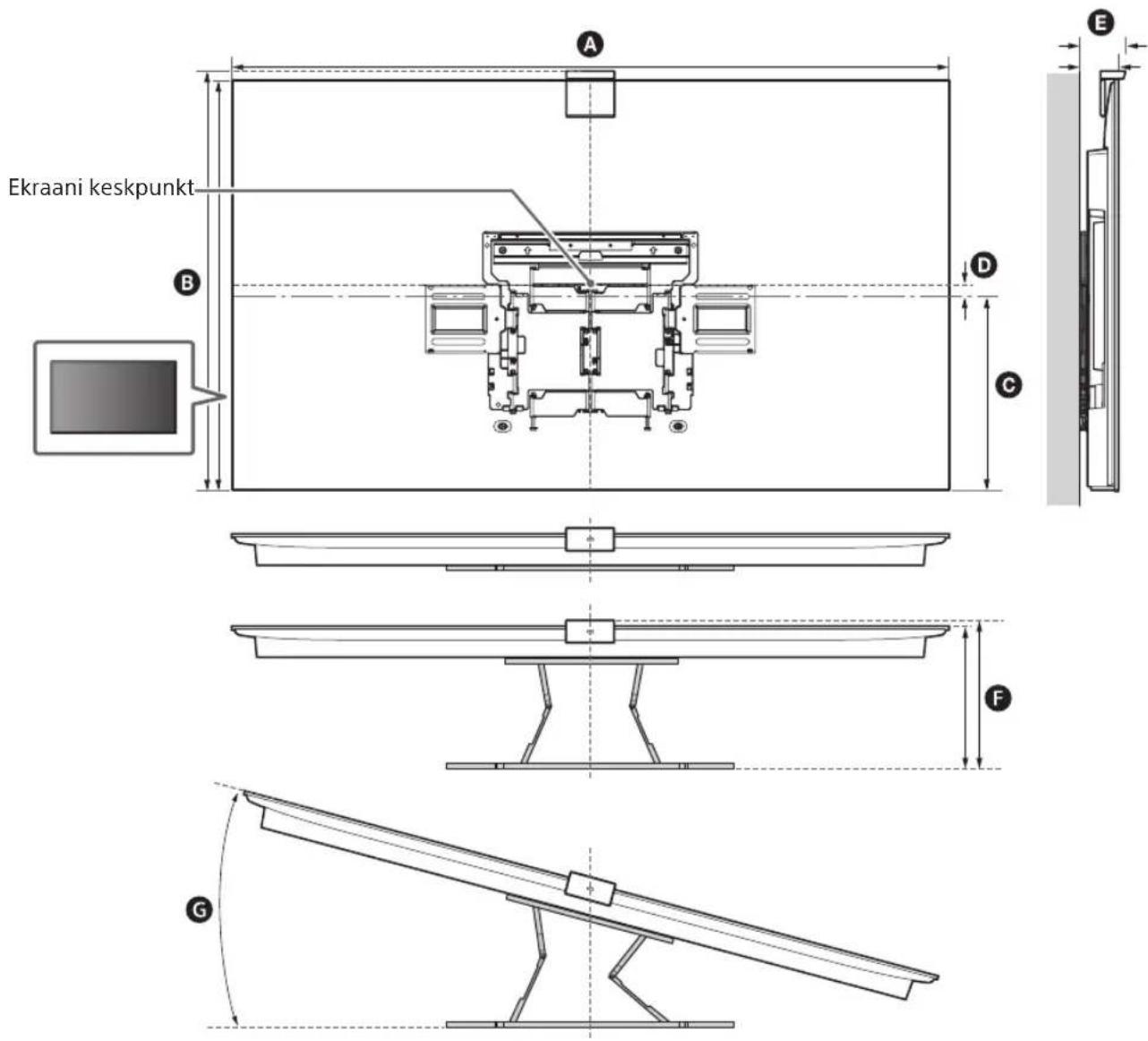

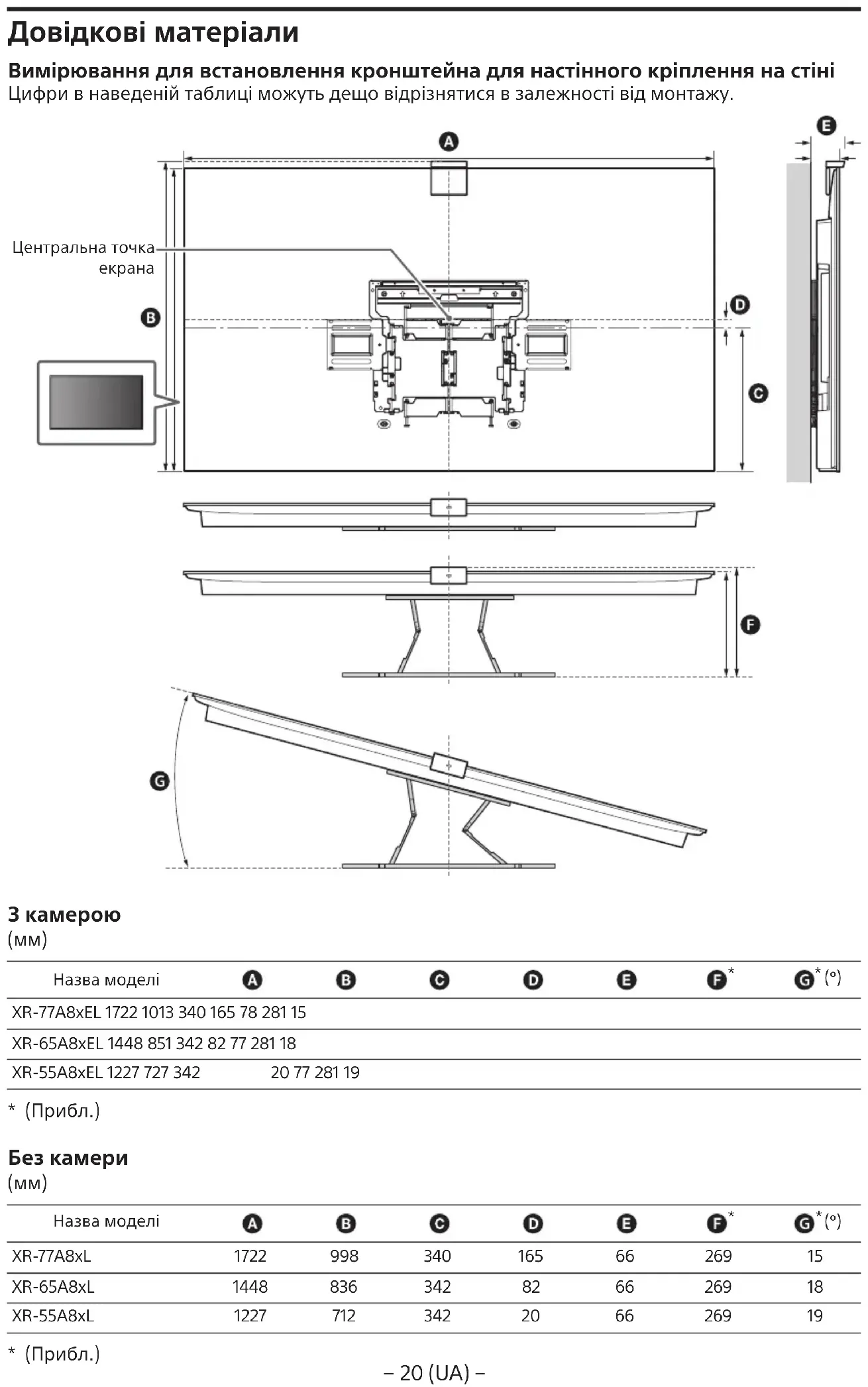

• Vt jaotist „Seinale paigaldamise kinnituse seinale paigaldamise möötmed" Ik 18.
  • Vaadake teleri raskust oma teleri teatmikust.

Märkus.

• Kui teler on seinale paigaldatud, kaldub teleri ülemine osa vähesel määral ettepoole.
• Soovitame teleri paigutust kontrollida selle vaatamiskohast.

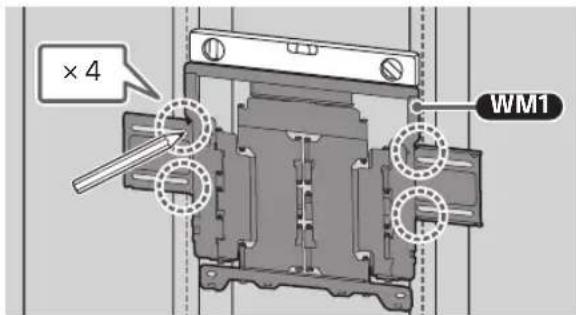

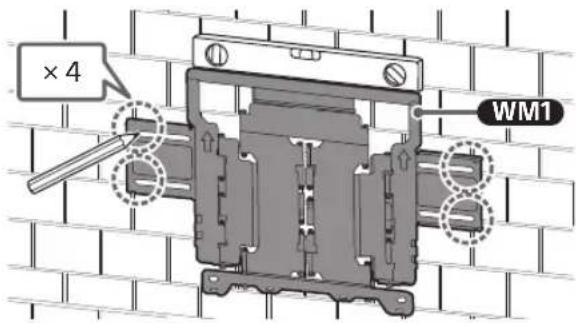

3 Joondage WM1 seina külge ja tehke neli taladega joondatud märki.

× 4 WM1

Märkus.

• Kontrollige loodi abil, kas WM1 on loodis.

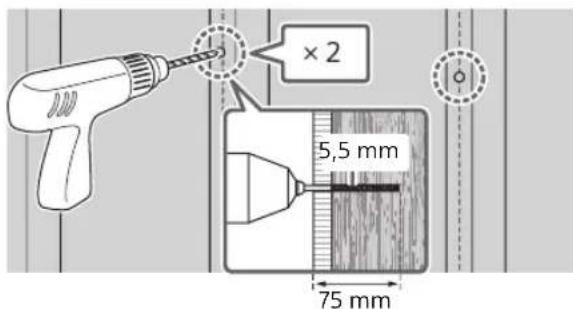

4 Puurige märkidele ülemised juhtaugud.

Veenduge, et seina puuritavate aukude asukoht oleks piisavalt tugev, et kanda vähemalt kuuekordset teleri raskust.

×2 5,5 mm 75 mm

Märkus.

- Juhtaugud tuleb puurida 75 mm sügavusele, kasutades 5,5 mm läbimõõduga puuriotsakut.

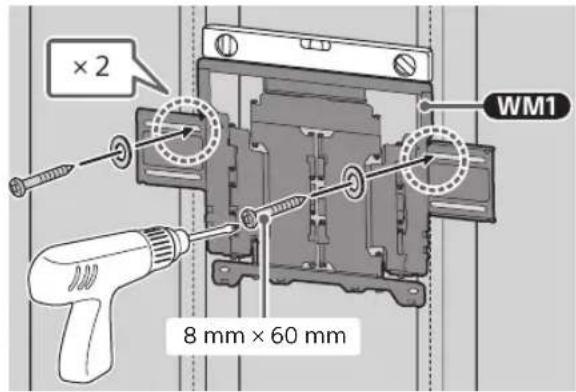

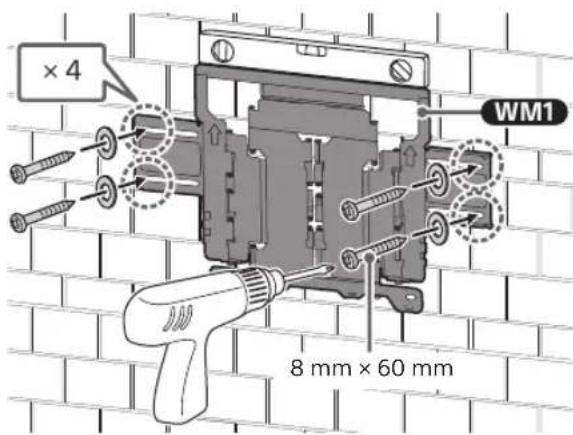

5 Kasutage WM1 seinale paigaldamiseks sobivaid kruvisid (pole komplektis) ja seibe (pole komplektis).

×2 8 mm × 60 mm WM1

Märkus.

• Kontrollige loodi abil, kas WM1 on loodis.

Ettevaatust!

- Ärge pingutage üleliia puidust kruvisid 8 mm × 60 mm. Vale pingutamine võib vähendada puidust kruvide 8 mm × 60 mm hoidejõudu.

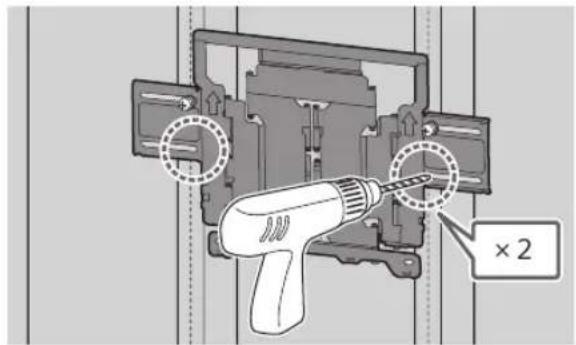

6 Puurige märkidele alumised juhtaugud. (Puurimisjuhiste saamiseks pöörduge punkti 4.)

× 2

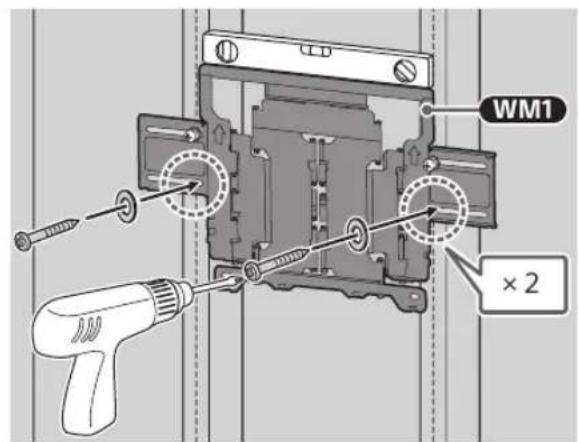

7 Paigaldage aukudesse sobivad kruvid ja seibid.

WM1 × 2

Märkus.

- Kontrollige loodi abil, kas WM1 on loodis.

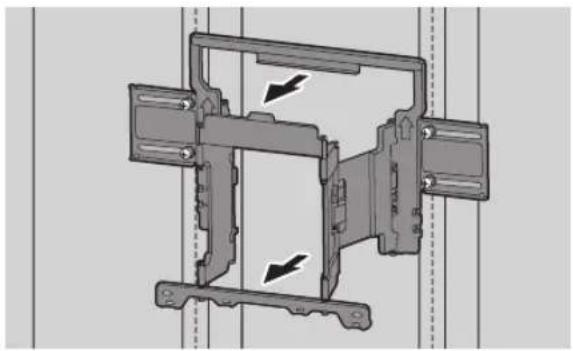

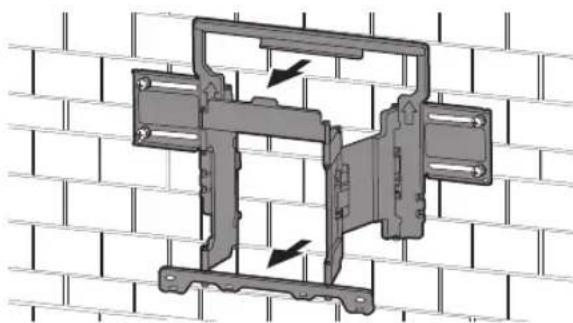

8 Tõmmake raami tugi lõpuni välja.

Ettevalmistus teleri paigaldamiseks

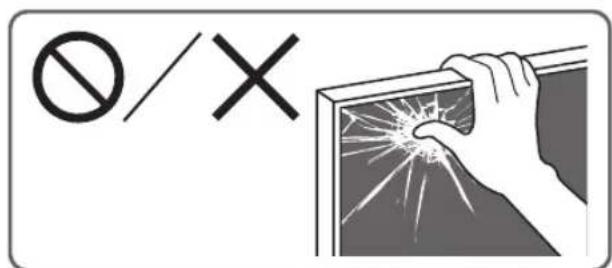

Märkus.

• Hoidke eemaldatud kruvisid ja kasutamata osasid kindlas lastele kättesaamatus kohas.

∅/X

Teleri paigaldamine otse karbist seinale\*

* Ainult teatud piirkondade/riikide/mudelite jaoks.

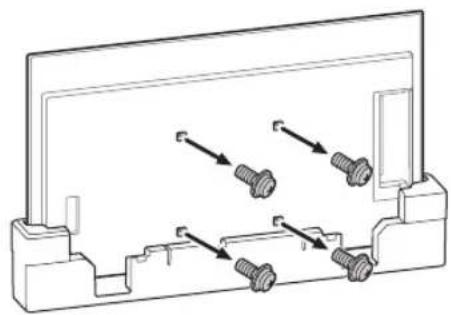

1 Eemaldage teleri tagaküljelt kruvid.

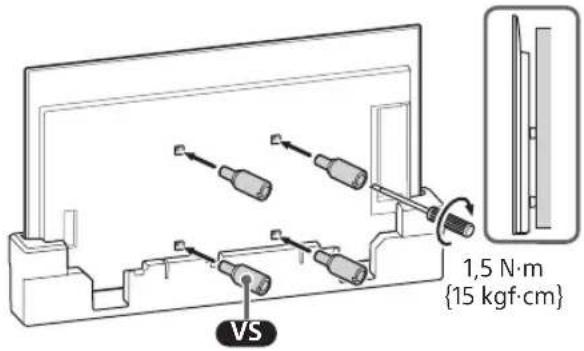

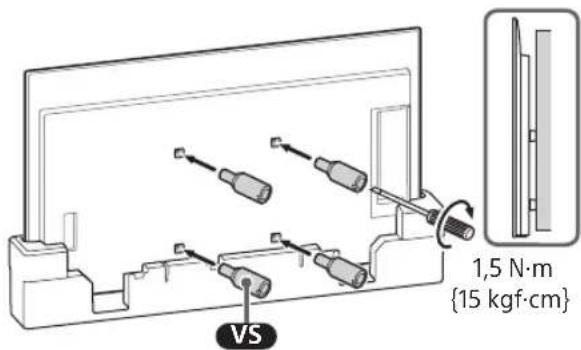

2 Kinnitage seinale paigaldamise ühendus VS (kuulub teleri komplekti) teleri tagaküljele (et see püsiks seinaga paralleelne).

VS 1,5 N·m {15 kgf·cm}

Märkus.

- Kinnitage seinale paigaldamise ühendus VS kindlalt teleri. Kasutage seinale paigaldamise ühenduse VS kinnitamiseks miinuskruvikeerajat. Muu töövahendi kasutamisel võite seinale paigaldamise ühenduse VS kinnitamisel kasutada liiga suurt jõudu ja telerit kahjustada.

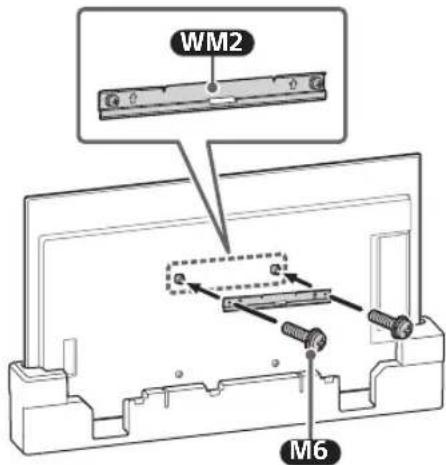

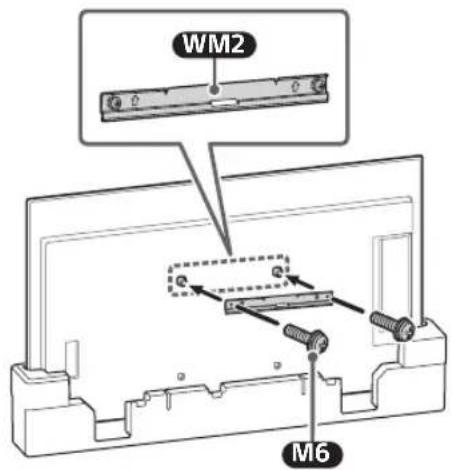

3 Kinnitage WM2 teleri külge, kasutades M6.

WM2 M6

Teleri paigaldamine lauapealselt aluselt seinale

1 Eemaldage terminali kate.

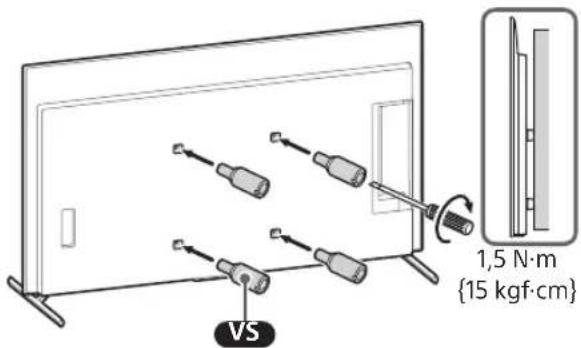

3 Kinnitage seinale paigaldamise ühendus vs (kuulub teleri komplekti) teleri tagaküljele (et see püsiks seinaga paralleelne).

1,5 N·m {15 kgf·cm} VS

Märkus.

- Kinnitage seinale paigaldamise ühendus VS kindlalt teleri. Kasutage seinale paigaldamise ühenduse VS kinnitamiseks miinuskruvikeerajat. Muu töövahendi kasutamisel võite seinale paigaldamise ühenduse VS kinnitamisel kasutada liiga suurt jõudu ja telerit kahjustada.

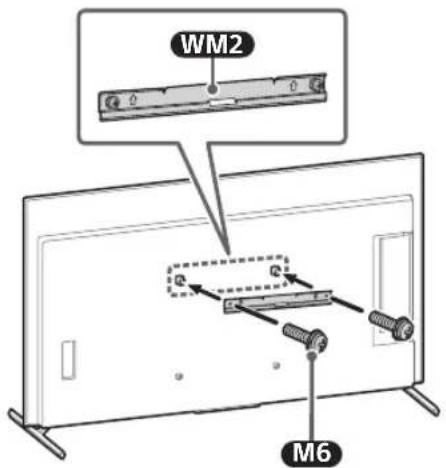

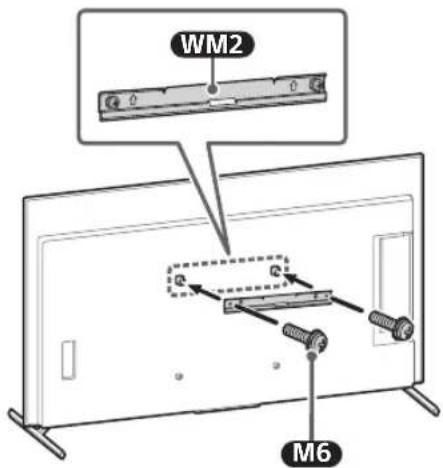

4 Kinnitage WM2 teleri külge, kasutades M6.

WM2 M6

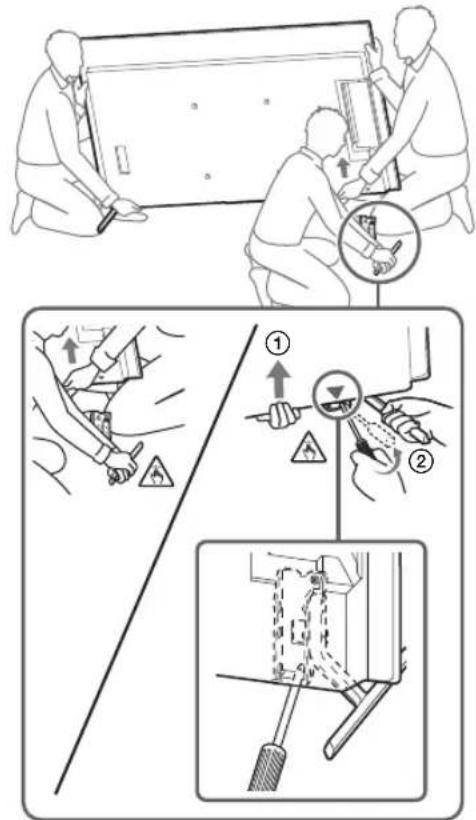

5 Eemaldage lauapealne alus telerilt.

- Eemaldage korraga üks lauapealse aluse pool. Hoidke mölema käega lauapealsest alusest kindlalt kinni, samal ajal kui keegi teine telerit öhku töstab.

- Korrake eelmist etappi ja eemaldage aluse teine pool.

Märkus.

• Kolm või enam inimest peavad eemaldama lauapealse aluse.
• Ärge kasutage lauapealse aluse eemaldamisel telerist liigset jõudu, sest selle tulemusel võib teler kukkuda ning põhjustada inimvigastusi või teleri füüsilisi kahjustusi.
• Teleri kahjustuste vältimiseks käsitsege lauapealset alust ettevaatlikult.
• Olge ettevaatlik, kui tõstate lauapealse aluse eemaldamisel telerit, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi.
• Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda.

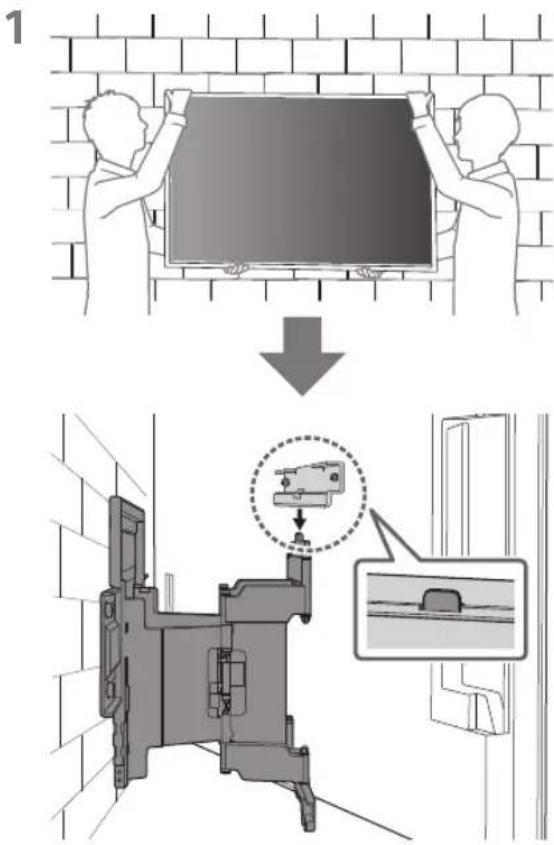

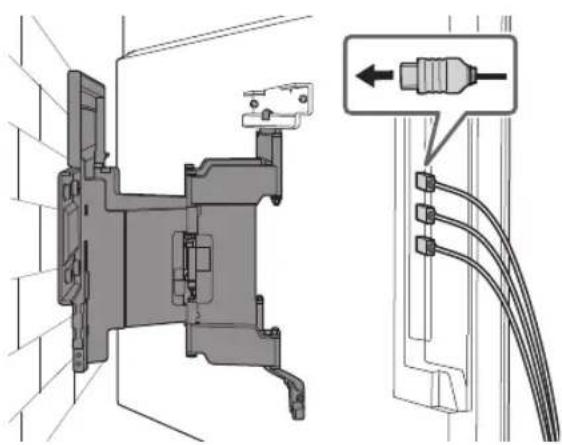

Teleri paigaldamine seinale

∅/X

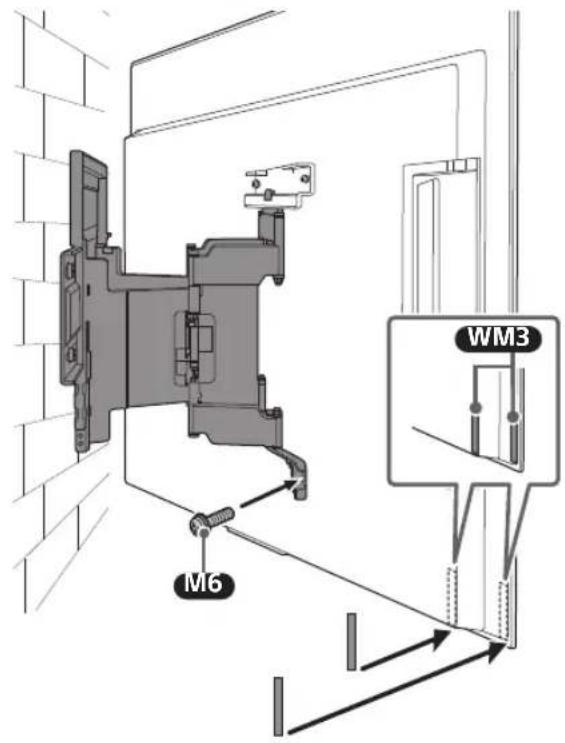

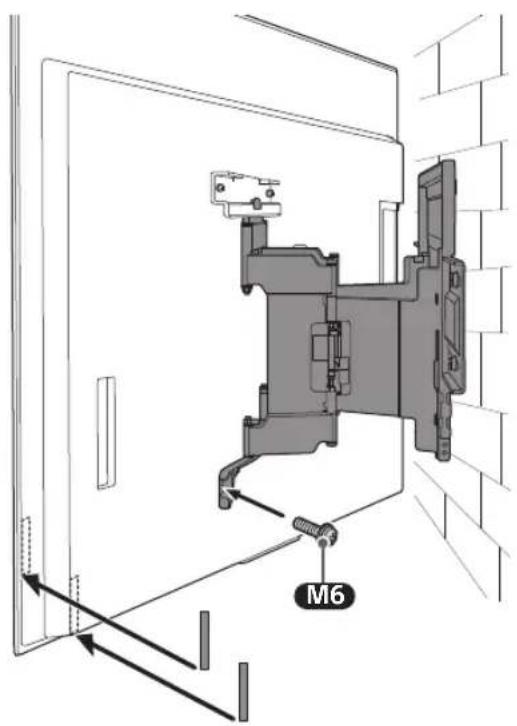

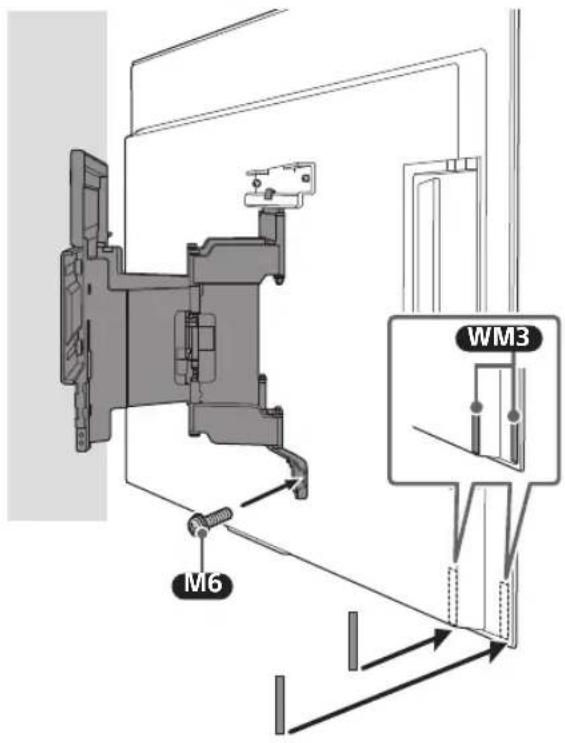

3 Kruvige seinale paigaldamise kinnituse vasak- ja parempool sisse, kasutades M6 ja kinnitage WM3.
Märkus.
- Ärge kinnitage WM3 -e siltidele.

M6 WM3

M6

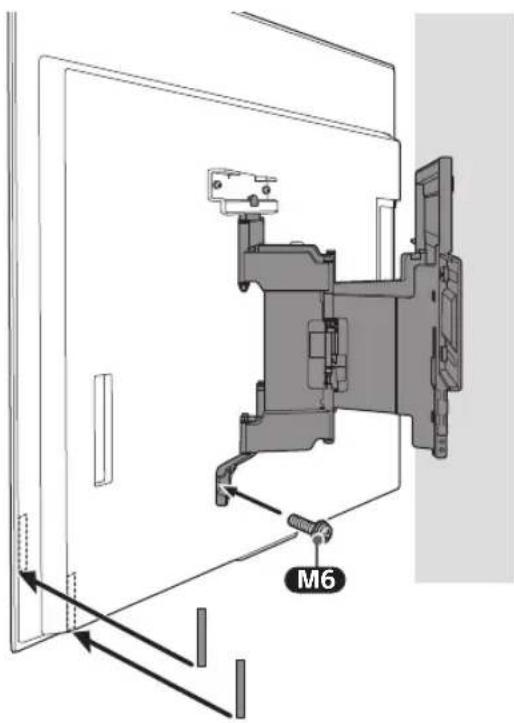

4

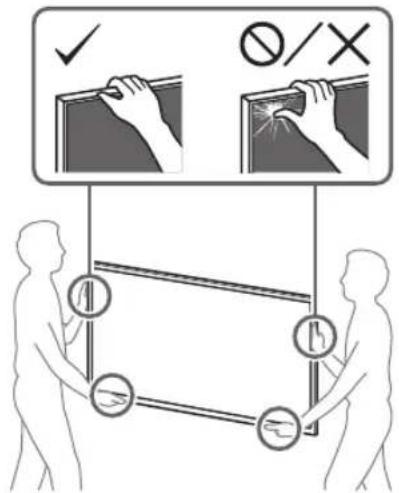

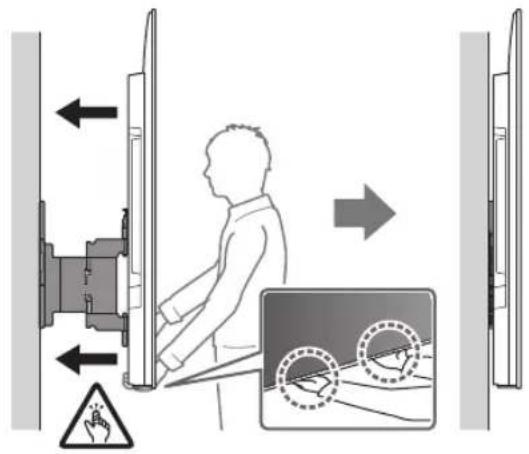

5 Hoidke teleri liigutamisel seda korralikult põhjast kinni.

Märkus.
- Olenevalt kinnitatud kaablite tüübist ja arvust ei pruugi telerit olla võimalik seina lähedale liigutada. See ei ole rike.

- Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egiptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egiptus).

Kontrollige järgmist.

- Toite- ja ühenduskaablid ei ole väändunud ega kokku surutud.

HOIATUS

- Vahelduvvoolu toitekaabli jms paigaldamine valesse kohta võib põhjustada lühise tagajärjel elektrilöögi või tulekahju. Teostage paigaldusjärgne kontroll, et tagada ohutus.

Muu teave

Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.

HOIATUS

- Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egiptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egiptus).

B Seinale paigaldamise kinnituse paigaldamine kövale betoonile vöi betoonplokile

1 Tehke kindlaks paigalduskoht.

Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudaks kanda vähemalt kuuekordset teleri raskust.

• Vt jaotist „Seinale paigaldamise kinnituse seinale paigaldamise möötmed“ Ik 18.
  • Vaadake teleri raskust oma teleri teatmikust.

Märkus.

• Kui teler on seinale paigaldatud, kaldub teleri ülemine osa vähesel määral ettepoole.
• Soovitame teleri paigutust kontrollida selle vaatamiskohast.

2 Joondage WM1 seina külge ja tehke neli märki.

×4 WM1

Märkus.

- Kontrollige loodi abil, kas WM1 on loodis.

3 Puurige tähistatud kohtadesse abiaugud.

Veenduge, et seina puuritavate aukude asukoht oleks piisavalt tugev, et kanda vähemalt kuuekordset teleri raskust.

× 4 10 mm 75 mm

Märkus.

- Juhtaugud tuleb puurida 75 mm sügavusele, kasutades 10 mm läbimõõduga puuriotsakut.

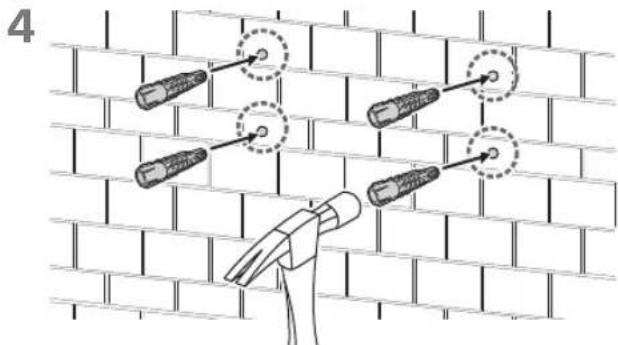

4

5 Kasutage WM1 seinale paigaldamiseks sobivaid kruvisid (pole komplektis) ja seibe (pole komplektis).

×4 WM1 8 mm × 60 mm

Märkus.

- Kontrollige loodi abil, kas WM1 on loodis.

Ettevaatust!

- Ärge pingutage üleliia puidust kruvisid 8 mm × 60 mm. Vale pingutamine võib vähendada puidust kruvide 8 mm × 60 mm hoidejõudu.

6 Tõmmake raami tugi lõpuni välja.

Ettevalmistus teleri paigaldamiseks

Märkus.

- Hoidke eemaldatud kruvisid ja kasutamata osasid kindlas lastele kättesaamatus kohas.

∅/X

Teleri paigaldamine otse karbist seinale\*

* Ainult teatud piirkondade/riikide/mudelite jaoks.

1 Eemaldage teleri tagaküljelt kruvid.

2 Kinnitage seinale paigaldamise ühendus vs (kuulub teleri komplekti) teleri tagaküljele (et see püsiks seinaga paralleelne).

1,5 N·m {15 kgf·cm} VS

Märkus.

- Kinnitage seinale paigaldamise ühendus VS kindlalt teleri. Kasutage seinale paigaldamise ühenduse VS kinnitamiseks miinuskruvikeerajat. Muu töövahendi kasutamisel võite seinale paigaldamise ühenduse VS kinnitamisel kasutada liiga suurt jõudu ja telerit kahjustada.

3 Kinnitage WM2 teleri külge, kasutades M6.

WM2 M6

Teleri paigaldamine lauapealselt aluselt seinale

1 Eemaldage terminali kate.

3 Kinnitage seinale paigaldamise ühendus vs (kuulub teleri komplekti) teleri tagaküljele (et see püsiks seinaga paralleelne).

VS 1,5 N·m {15 kgf·cm}

Märkus.

- Kinnitage seinale paigaldamise ühendus VS kindlalt teleri. Kasutage seinale paigaldamise ühenduse VS kinnitamiseks miinuskruvikeerajat. Muu töövahendi kasutamisel võite seinale paigaldamise ühenduse VS kinnitamisel kasutada liiga suurt jõudu ja telerit kahjustada.

4 Kinnitage WM2 teleri külge, kasutades M6.

WM2 M6

5 Eemaldage lauapealne alus telerilt.

- Eemaldage korraga üks lauapealse aluse pool. Hoidke mölema käega lauapealsest alusest kindlalt kinni, samal ajal kui keegi teine telerit öhku töstab.

- Korrake eelmist etappi ja eemaldage aluse teine pool.

Märkus.

• Kolm või enam inimest peavad eemaldama lauapealse aluse.
• Ärge kasutage lauapealse aluse eemaldamisel telerist liigset jõudu, sest selle tulemusel võib teler kukkuda ning põhjustada inimvigastusi või teleri füüsilisi kahjustusi.
• Teleri kahjustuste vältimiseks käsitsege lauapealset alust ettevaatlikult.
• Olge ettevaatlik, kui tõstate lauapealse aluse eemaldamisel telerit, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi.
• Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda.

Teleri paigaldamine seinale

∅/X

3 Kruvige seinale paigaldamise kinnituse vasak- ja parempool sisse, kasutades M6 ja kinnitage WM3.

Märkus.
- Ärge kinnitage WM3 -e siltidele.

M6 WM3

M6

4

Hoidke teleri liigutamisel seda korralikult põhjast kinni.

Märkus.
- Olenevalt kinnitatud kaablite tüübist ja arvust ei pruugi telerit olla võimalik seina lähedale liigutada. See ei ole rike.

- Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egiptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egiptus).

Kontrollige järgmist.

- Toite- ja ühenduskaablid ei ole väändunud ega kokku surutud.

HOIATUS

- Vahelduvvoolu toitekaabli jms paigaldamine valesse kohta võib põhjustada lühise tagajärjel elektrilöögi või tulekahju. Teostage paigaldusjärgne kontroll, et tagada ohutus.

Muu teave

Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.

HOIATUS

- Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egiptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egiptus).

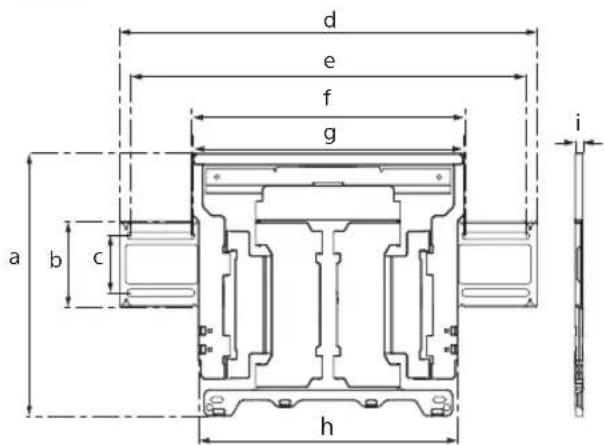

Tehnilised andmed

WM1

d e f g i a b c h

Mõõtmed: (umbes) [mm]

Disaini ja tehnilisi andmeid võidakse muuta ilma etteteatamata.

Viited

Seinale paigaldamise kinnituse seinale paigaldamise möötmed

Sõltuvalt paigaldusest võivad tabelis olevad arvud vähesel määral erineda.

Koos kaameraga

(mm)

Mudeli nimi	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Umbes)

Ilma kaamerata
(mm)

Mudeli nimi	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Umbes)
