Tipo de produto	Televisor OLED
Marca	Sony
Modelo	XR77A80L
Tamanho da tela	77 polegadas (195,6 cm)
Resolução	4K Ultra HD (3840 x 2160 pixels)
Tecnologia de exibição	OLED
Processador	Cognitive Processor XR
Sistema operacional	Google TV
Formatos HDR	Dolby Vision, HDR10, HLG
Conectividade	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Potência de áudio	20 W + 20 W (2 alto-falantes)
Consumo de energia (típico)	Aproximadamente 400 W
Consumo em espera	Menos de 0,5 W
Peso (sem suporte)	Aproximadamente 35 kg
Peso (com suporte)	Aproximadamente 36 kg
Dimensões (sem suporte, L x A x P)	172,2 x 99,8 x 6,6 cm
Dimensões (com suporte, L x A x P)	172,2 x 101,3 x 34,0 cm
Compatibilidade de montagem na parede	VESA 300 x 300 mm (suporte SU-WL850)
Acessórios incluídos	Controle remoto, pilhas, suporte de mesa, guia de instalação
Segurança	Instalação por profissional recomendada; ímãs internos, não obstruir as aberturas de ventilação

Perguntas frequentes - XR77A80L SONY

Qual é o tamanho da tela do Sony XR77A80L?

O Sony XR77A80L possui uma tela OLED de 77 polegadas (195,6 cm de diagonal).

O televisor é compatível com montagem na parede?

Sim, é compatível com o suporte de parede Sony SU-WL850. A instalação deve ser realizada por um profissional credenciado por razões de segurança.

Qual é a resolução do televisor?

A resolução é 4K Ultra HD (3840 x 2160 pixels), oferecendo uma imagem nítida e detalhada.

Quais formatos HDR são suportados?

O televisor suporta Dolby Vision, HDR10 e HLG para cores e contrastes otimizados.

Quantas entradas HDMI possui?

Ele possui 4 entradas HDMI (incluindo 2.1) para conectar seus dispositivos externos como um console de jogos ou um leitor de Blu-ray.

Qual é o peso do televisor sem o suporte?

O peso do televisor sem suporte é de aproximadamente 35 kg. Recomenda-se manuseá-lo com duas pessoas.

Como limpar a tela OLED?

Use um pano macio e seco (microfibra) para limpar a tela. Nunca use produtos químicos ou água diretamente na tela.

O televisor é compatível com assistentes de voz?

Sim, graças ao Google TV, você pode usar o Google Assistente integrado para controlar o televisor por voz.

Quais são as precauções de segurança para a instalação na parede?

A instalação deve ser realizada por um instalador credenciado. A parede deve suportar pelo menos seis vezes o peso do televisor. Use os parafusos e buchas adequados ao tipo de parede.

O que fazer se o controle remoto não funcionar?

Verifique as pilhas (tipo AAA) e certifique-se de que estão inseridas corretamente. Se o problema persistir, reinicie o controle remoto removendo as pilhas e pressionando um botão por 3 segundos.

MANUAL DE UTILIZADOR XR77A80L SONY

Informações de instalação para Utilizar o Suporte de parede Sony (SU-WL850)

Para proteção do produto e por motivos de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes ou técnicos licenciados da Sony. Não tente instalá-lo sozinho.

Para os agentes e técnicos da Sony

Deve ser dada total atenção à segurança durante a instalação, durante qualquer manutenção periódica e durante qualquer verificação deste produto.

É necessário ter experiência suficiente para instalar este produto, especialmente para determinar se a parede tem robustez suficiente para suportar o peso do televisor. Certifique-se de que confia a instalação deste produto numa parede a agentes ou técnicos licenciados da Sony e dê a devida atenção à segurança durante a instalação. A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação incorreta.

Para Segurança e instalação adequadas, siga as Instruções de Funcionamento do Suporte de parede, Guia de configuração do Televisor e as indicações neste manual.

Suporte de parede

Segurança

Obrigado por ter adquirido este produto.

Para os clientes

Instalar o televisor na parede

AVISO

A INSTALAÇÃO TEM DE SER EFETUADA POR UM PROFISSIONAL

Este produto tem de ser instalado por um instalador profissional que tenha a formação adequada para determinar se a parede tem resistência suficiente para suportar o peso do Televisor. Se o Televisor não for fixado corretamente durante a instalação, poderá cair e causar ferimentos graves. A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação imprópria, nem pela instalação de um produto diferente do especificado. Os seus Direitos Estatuários (se existirem) não são afectados.

Para os Agentes da Sony

É necessária uma formação técnica adequada para instalar este produto. Leia atentamente este manual de instruções para efectuar a instalação com segurança. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorrecta. Após a instalação, entregue este manual de instruções ao cliente.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correcta. O utilizador é responsável por ler, compreender totalmente e seguir todas as instruções deste manual de instruções. Se não o fizer, pode provocar ferimentos graves em pessoas e danos materiais que podem anular a garantia. Guarde este manual para futuras consultas.

Os produtos da Sony são concebidos para oferecer a máxima segurança. No entanto, se utilizados de forma incorrecta, podem provocar ferimentos graves através de incêndio, choque eléctrico ou queda. Para evitar esse tipo de acidentes, respeite as precauções de segurança.

CUIDADO

Produtos especificados

Este Suporte de parede foi concebido para ser utilizado apenas com o Televisor especificado. Para Televisores, consulte o Guia de referência para verificar se o Suporte de parede pode ser utilizado.

Para os clientes

AVISO

O não cumprimento das precauções indicadas abaixo, pode provocar a morte ou ferimentos graves através de incêndio, choque eléctrico ou queda do produto.

Certifique-se de que a instalação é efectuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalação.

Se o Suporte de parede ou o Televisor não forem instalados corretamente, podem ocorrer os seguintes acidentes. Certifique-se de que a instalação é efectuada por técnicos qualificados.

• O televisor pode cair e provocar ferimentos graves, como equimoses ou fracturas.
• Se a parede onde o Suporte de parede está instalado for instável, irregular ou não estiver perpendicular ao chão, o aparelho pode cair e provocar ferimentos ou danos materiais. A parede deve ser capaz de suportar, pelo menos, seis vezes o peso do Televisor. (Consulte o Guia de referência do televisor quanto ao respetivo peso.)
• Se a instalação do Suporte de parede não for suficientemente sólida, o aparelho pode cair e provocar ferimentos ou danos materiais.

Contrate técnicos qualificados para o transporte e desmontagem do televisor.

Se o transporte ou montagem for feito por pessoas que não os técnicos qualificados, o televisor pode cair e provocar ferimentos ou danos materiais. São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito). São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).

Não retire os parafusos, etc., após a desmontagem do televisor.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não faça quaisquer alterações nas peças do Suporte de parede.

Se o fizer, o Suporte de parede pode cair e provocar ferimentos ou danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este Suporte de parede foi concebido para ser utilizado apenas com o produto especificado. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos.

Não coloque nenhuma carga para além do Televisor no Suporte de parede. Não agite o televisor para a esquerda/para a direita, para cima/para baixo.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não se encoste nem se pendure no televisor.

Não se encoste nem se pendure no televisor, pois este pode cair e provocar ferimentos graves.

CUIDADO

Se as seguintes precauções não forem observadas, poderão ocorrer ferimentos ou danos materiais.

• Tenha cuidado para não trilhar os dedos quando manusear o Suporte de parede ou rodar o Televisor.
• Quando rodar o Televisor, faça-o suavemente e tenha cuidado para não bater em pessoas que estejam perto.
• Certifique-se de que guarda as peças não utilizadas num local seguro para futura utilização. Mantenha-as afastadas de crianças.

Não faça demasiada força durante a limpeza ou manutenção do produto.

Não faça demasiada força na parte superior do televisor. Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não coloque este produto perto de dispositivos médicos.

Este produto (incluindo os acessórios) tem íman(es) que pode(m) interferir com pacemakers, válvulas de derivação programáveis para o tratamento de hidrocefalia ou outros dispositivos médicos. Não coloque este produto perto de pessoas que utilizam esses dispositivos médicos. Consulte o seu médico antes de utilizar este produto se utilizar qualquer um desses dispositivos médicos.

Mantenha fora do alcance de crianças ou de indivíduos supervisionados.

Este produto (incluindo os acessórios) tem iman(es). Engolir o(s) iman(es) poderá causar danos graves, como por exemplo perigo de asfixia ou lesões intestinais. Se os ímanes (ou um iman) forem engolidos, consulte imediatamente um médico.

Precauções

• Se utilizar o Televisor instalado no Suporte de parede durante muito tempo, a parede por trás ou por cima do Televisor pode perder a cor e o papel de parede pode descolar-se, dependendo do material da parede.
• Se retirar o Suporte de parede depois de o instalar, os orifícios do parafuso ficam na parede.
• Não utilize o Suporte de parede num local num local sujeito a vibrações mecânicas.

Instalar o Suporte de parede

Para os Agentes da Sony

AVISO

As seguintes instruções destinam-se apenas aos agentes da Sony. Leia as precauções de segurança na íntegra e preste muita atenção às medidas de segurança que é preciso respeitar durante a instalação, manutenção e verificação deste produto.

Não instale o Suporte de parede em que os cantos ou os lados do Televisor fiquem afastados da parede.

Não instale o Suporte de parede em colunas em que os cantos ou os lados do Televisor fiquem afastados da parede. Se uma pessoa ou objeto embaterem no canto ou lado saliente do televisor, isso pode provocar ferimentos ou danos materiais.

Não instale o televisor por cima ou por baixo de um aparelho de ar condicionado.

Se o Televisor ficar exposto a fugas de água ou correntes de ar do aparelho de ar condicionado durante muito tempo, pode ocorrer um incêndio, um choque elétrico ou uma avaria do Televisor.

Instale o Suporte de parede com firmeza seguindo as indicações deste manual de instruções.

Se algum dos parafusos estiver solto ou cair, o Suporte de parede pode cair e provocar ferimentos ou danos materiais. Certifique-se de que utiliza os parafusos corretos para o material da parede e instale a unidade firmemente com quatro parafusos de 8 mm de diâmetro (ou equivalentes).

Utilize os parafusos e os acessórios fornecidos conforme as indicações deste manual de instruções. Se utilizar outros acessórios, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no próprio televisor.

Monte o suporte corretamente, seguindo o procedimento explicado neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no televisor.

Aperte bem os parafusos na posição correta.

Se não o fizer, o televisor pode cair e ferir alguém ou ficar danificado.

Não submeta o televisor a qualquer choque durante a instalação.

Se o televisor sofrer choques, pode cair ou partir-se. O que pode provocar ferimentos.

Instale o televisor numa parede perpendicular e plana.

Se não o fizer, o televisor pode cair e provocar ferimentos.

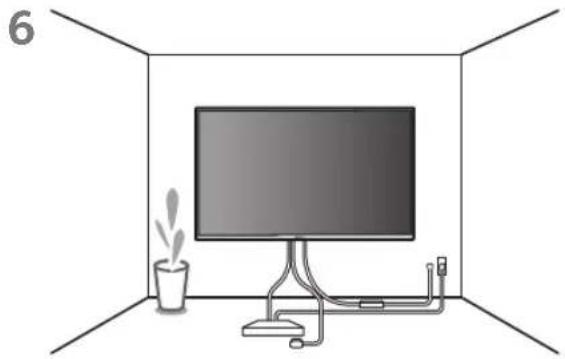

Depois de instalar corretamente o televisor, fixe bem os cabos.

Se as pessoas ou objetos ficarem emaranhados nos cabos, podem ferir-se ou danificar o televisor ou o monitor.

Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.

Se o cabo de alimentação CA ou o cabo de ligação ficar trilhado entre o aparelho e a parede ou se os dobrar ou torcer à força, os condutores internos podem ficar à vista e provocar um curto-circuito ou a quebra do cabo eléctrico. Pode provocar um incêndio ou choque eléctrico.

Os parafusos necessários para fixar o Suporte de parede não estão incluídos.

Utilize os parafusos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte de parede.

Antes de começar

- As ilustrações de televisor mostradas neste manual são exemplos utilizados para proporcionar explicações claras das operações. Por este motivo, as ilustrações podem parecer diferentes do televisor real.

Qual é o material da sua parede?

Comece por verificar qual é o tipo de parede em que vai instalar o Televisor.

Parede de gesso com barrotes

Precauções

• Espessura máxima da parede de gesso: 16 mm.
• Certifique-se de que a dimensão dos barrotes de madeira interiores é igual ou superior a 51 mm × 102 mm em termos comuns ou 38 mm × 89 mm em termos nominais.
• Mantenha uma distância horizontal de 406 mm ou mais entre os fixadores.

Betão armado ou blocos de betão

Precauções

• No caso de betão armado, monte o Suporte de parede diretamente na parede.
• Certifique-se de que a espessura da parede de betão armado é igual ou superior a 203 mm.
• Certifique-se de que a dimensão de cada bloco de betão é igual ou superior a 203 mm × 203 mm × 406 mm.

Verificação das peças

Fornecido com o SU-WL850

- Verifique se todas as peças estão incluídas.

WM1 (×1)

Acessórios de parede VS (×4)*

* Apenas para determinadas regiões/países/modelos.

Preparar a instalação

• Tenha o Guia de referência do Televisor e o Guia de configuração à mão antes da instalação.
• Confirme a posição de instalação do seu televisor.
• Utilize quatro parafusos com diâmetro de 8 mm e quatro anilhas adequadas (não fornecidas). Escolha parafusos adequados para o material da parede.
  • Prepare as seguintes ferramentas:

*1
	-	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Apenas no caso de parede de gesso com barrotes

*2 Apenas no caso de parede de betão armado ou blocos de betão
*3 Dependendo dos modelos
*4 Tenha cuidado quando escolher os parafusos e as anilhas

A Instalação do Suporte de parede na parede de gesso com barrotes

1 Decida sobre a localização da instalação.

Certifique-se de que a parede tem espaço suficiente para o televisor e que consegue suportar o sêxtuplo do peso do televisor.

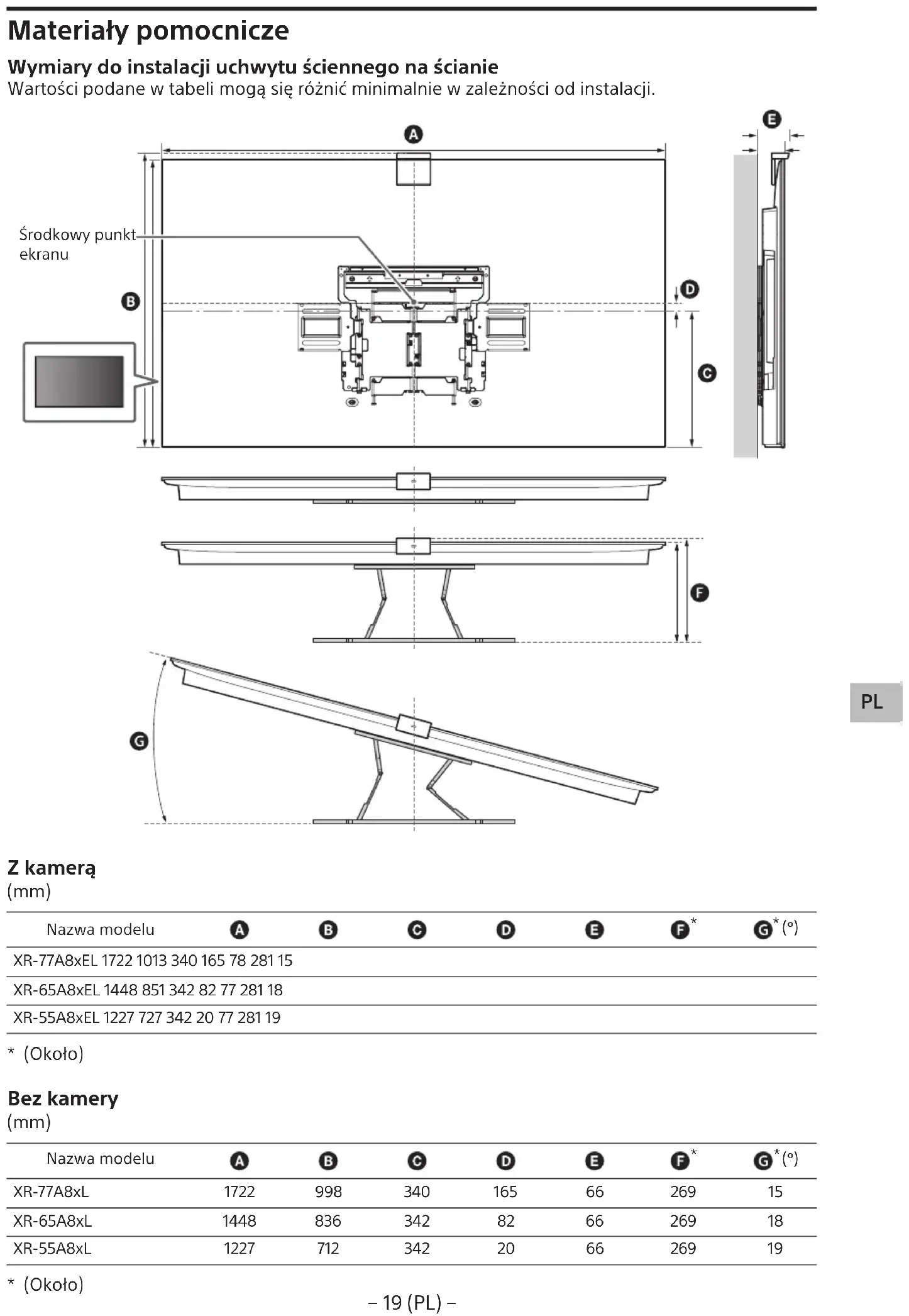

• Consulte a secção "Medição para a instalação do Suporte de parede na parede" na página 19.
• Consulte o Guia de referência do televisor para saber qual é o peso do televisor.

Nota

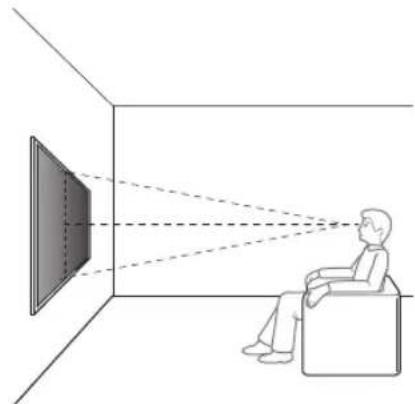

• Quando o televisor estiver instalado na parede, a parte superior do televisor ficará ligeiramente inclinada para a frente.
• Recomendamos que verifique a posição do Televisor no ambiente de visualização.

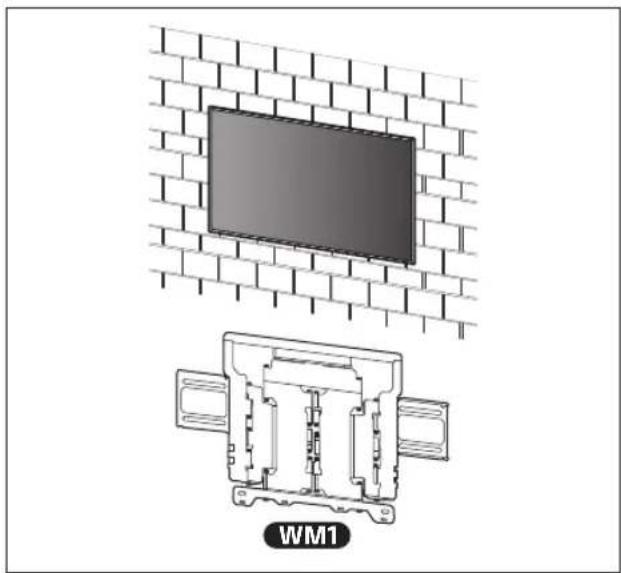

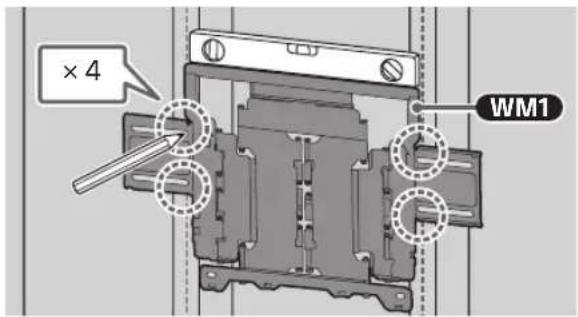

3 Alinhe a peça WM1 na parede e faça quatro marcas sobre os barrotes.

× 4 WM1

Nota

- Utilize um nível para verificar se o WM1 está nivelado.

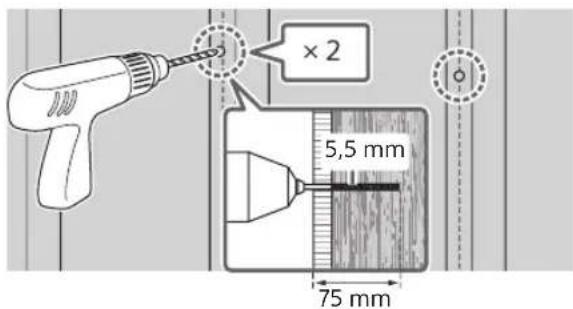

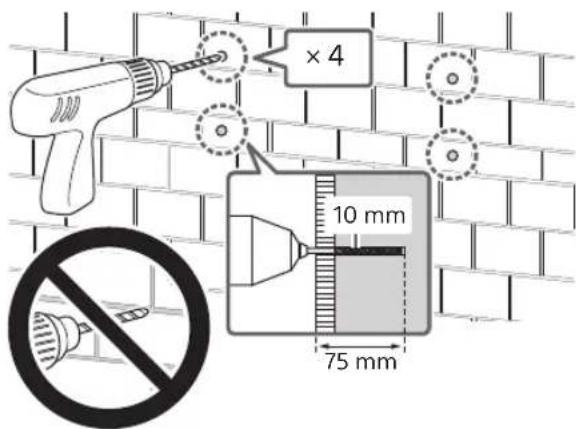

4 Perfure orifícios piloto nas marcas superiores.

Certifique-se de que a localização na parede a ser perfurada é forte o suficiente para suportar um peso de pelo menos seis vezes o peso do Televisor.

×2 5,5 mm 75 mm

Nota

- Os orifícios piloto devem ter 75 mm de profundidade e devem ser perfurados com uma broca de 5,5 mm de diâmetro.

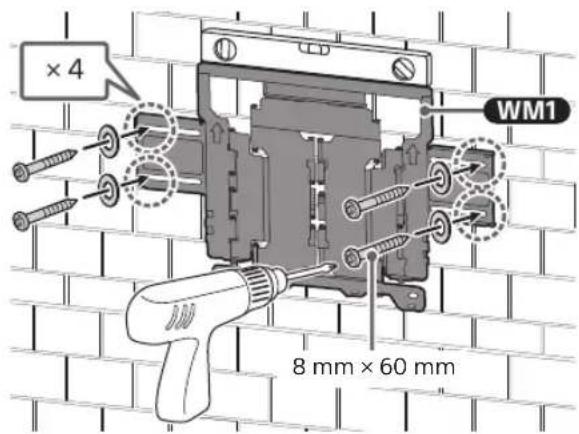

5 Instale a peça WM1 na parede com os parafusos adequados (não fornecidos) e as anilhas (não fornecidas).

×2 8 mm × 60 mm WM1

Nota

- Utilize um nível para verificar se o WM1 está nivelado.

Precaução

- Não aperte excessivamente o parafuso de madeira de 8 mm × 60 mm. Um aperto incorreto pode reduzir a capacidade de sustentação do parafuso de madeira de 8 mm × 60 mm.

6 Perfure orifícios piloto nas marcas inferiores. (Consulte as instruções de perfuração no passo 4.)

×2

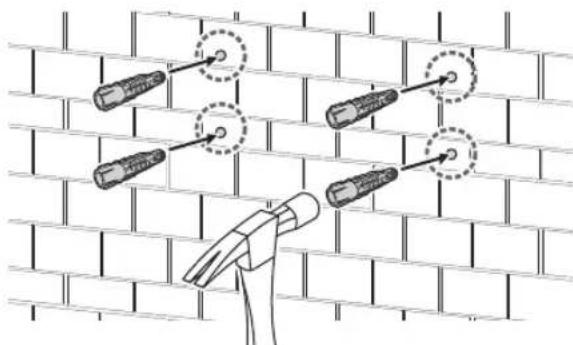

7 Instale os parafusos adequados e as respetivas anilhas nos orifícios.

WM1 ×2

Nota

- Utilize um nível para verificar se o WM1 está nivelado.

8 Estenda totalmente os braços do suporte.

Preparar a instalação do televisor

Nota

- Certifique-se de que guarda os parafusos retirados e peças não utilizadas num lugar seguro e fora do alcance de crianças.

∅/X

Instalar o Televisor na parede removendo-o da caixa\*

* Apenas para determinadas regiões/países/modelos.

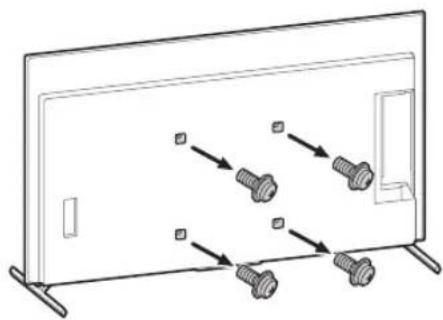

1 Remova os parafusos da parte de trás do televisor.

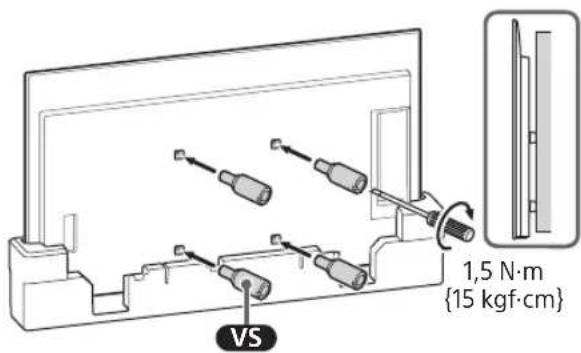

2 Instale os Acessórios de parede VS (fornecidos com o televisor) na parte de trás do televisor (para ficar paralelo à parede).

1,5 N·m {15 kgf·cm} VS

Nota

- Certifique-se de que aperta os Acessórios de parede VS quando os fixar ao televisor. Utilize apenas uma chave de fendas de ponta chata para instalar os Acessórios de parede VS. A utilização de outra ferramenta pode resultar num excesso de binário de aperto dos Acessórios de parede VS e danificar o televisor.

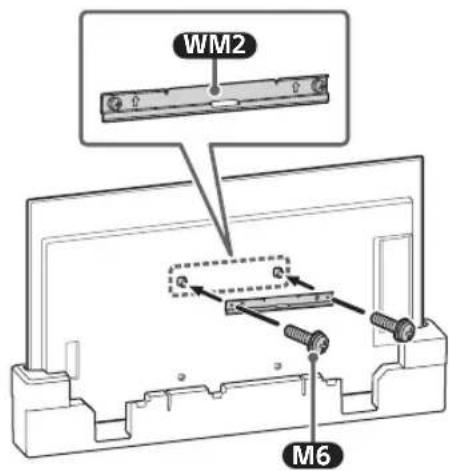

3 Instale a peça WM2 no Televisor com os parafusos M6.

WM2 M6

Instalar o Televisor na parede removendo-o do Suporte de Mesa

1 Retire a tampa dos terminais.

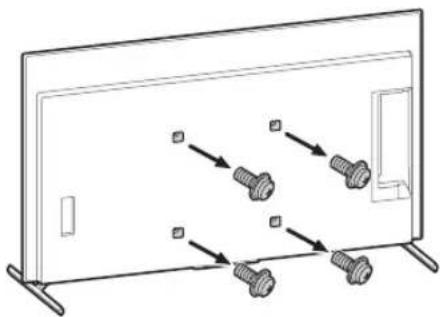

2 Remova os parafusos da parte de trás do televisor.

3 Instale os Acessórios de parede vs (fornecidos com o televisor) na parte de trás do televisor (para ficar paralelo à parede).

1,5 N·m {15 kgf·cm} VS

Nota

- Certifique-se de que aperta os Acessórios de parede VS quando os fixar ao televisor. Utilize apenas uma chave de fendas de ponta chata para instalar os Acessórios de parede VS. A utilização de outra ferramenta pode resultar num excesso de binário de aperto dos Acessórios de parede VS e danificar o televisor.

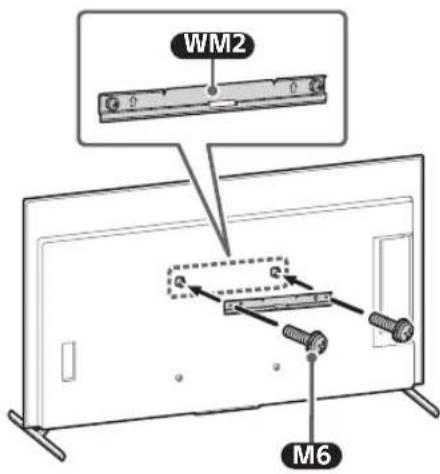

4 Instale a peça WM2 no Televisor com os parafusos M6.

WM2 M6

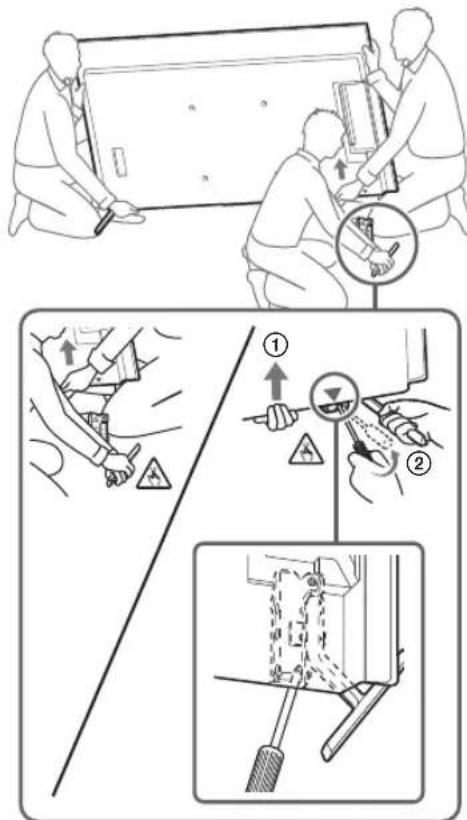

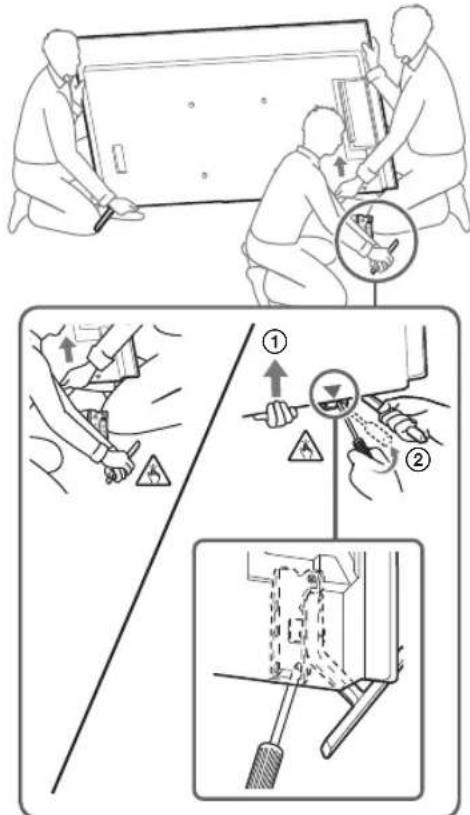

5 Separe o Suporte de Fixação para Mesas do televisor.

- Remova um lado do Suporte de Mesa de cada vez. Firmemente segure no Suporte de Mesa com ambas as mãos enquanto outra pessoa levanta o Televisor.

- Repita o passo anterior e remova o outro lado do Suporte de Mesa.

Nota

- Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa.

- Tenha cuidado para não exercer demasiada força enquanto desencaixa o Suporte De Mesa do Televisor, pois pode causar a queda do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.

- Tenha cuidado quando manuseia o Suporte de Mesa para prevenir danos ao Televisor.

- Tenha cuidado ao levantar o Televisor, pois o Suporte de Mesa é desencaixado e, portanto, o Suporte de Mesa pode cair e provocar ferimentos pessoais.

- Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.

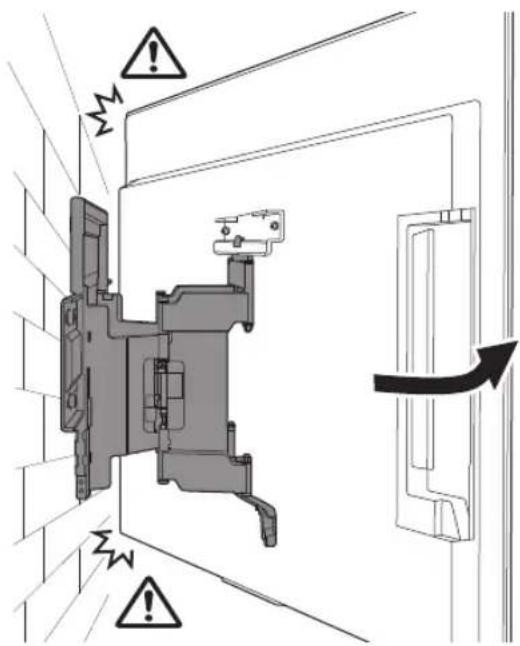

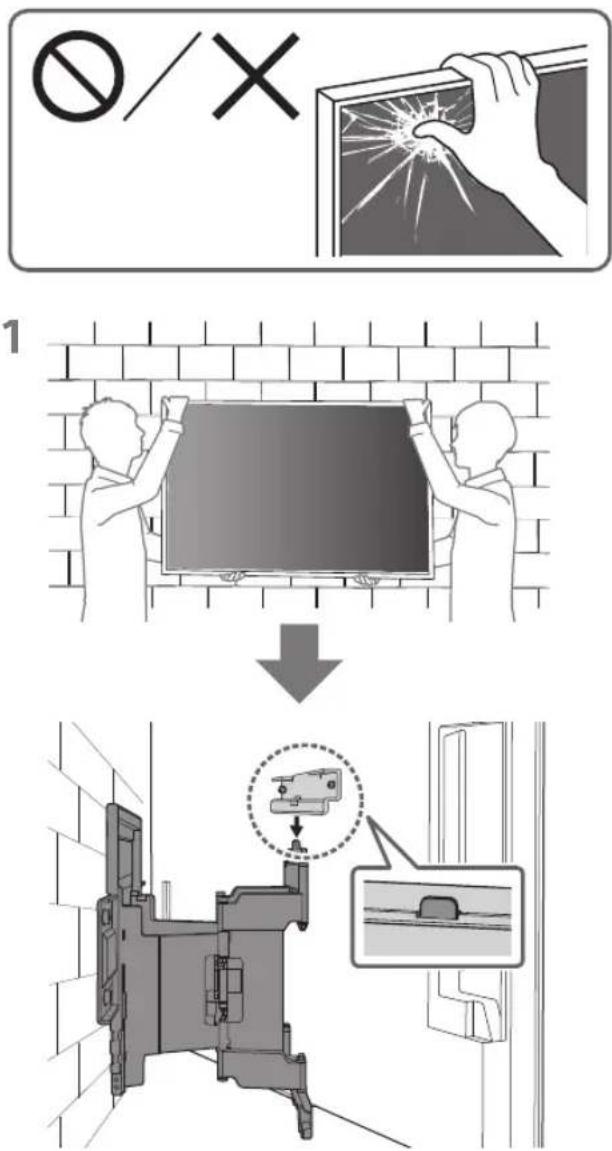

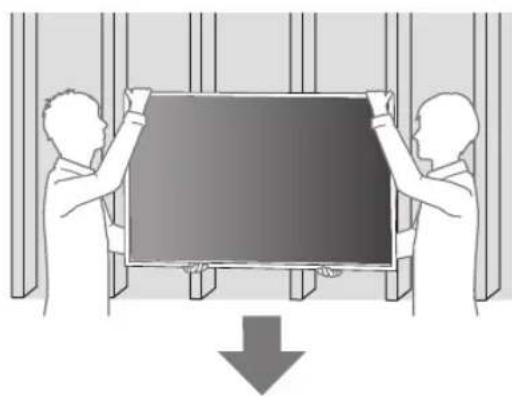

Instalação do televisor na parede

∅/X

1

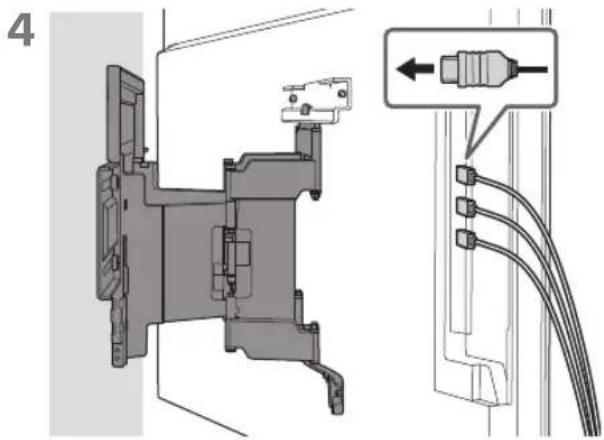

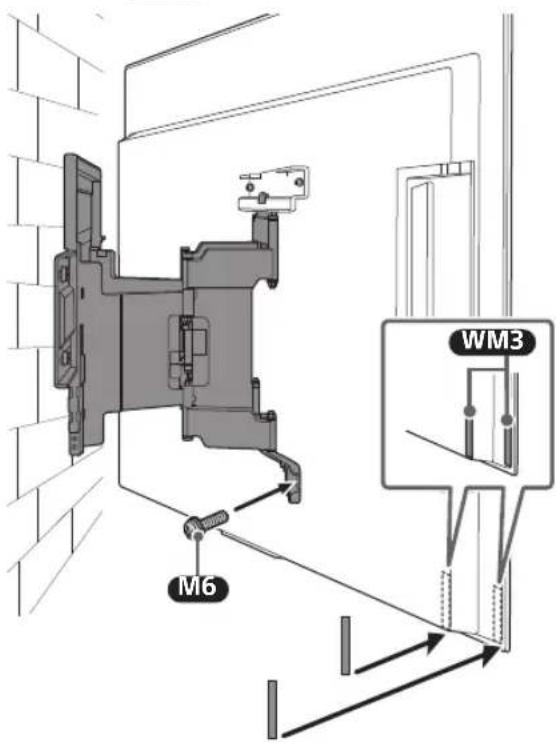

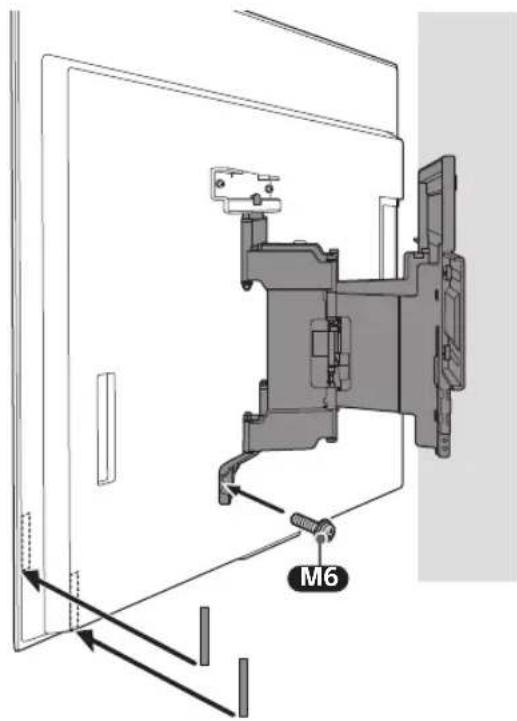

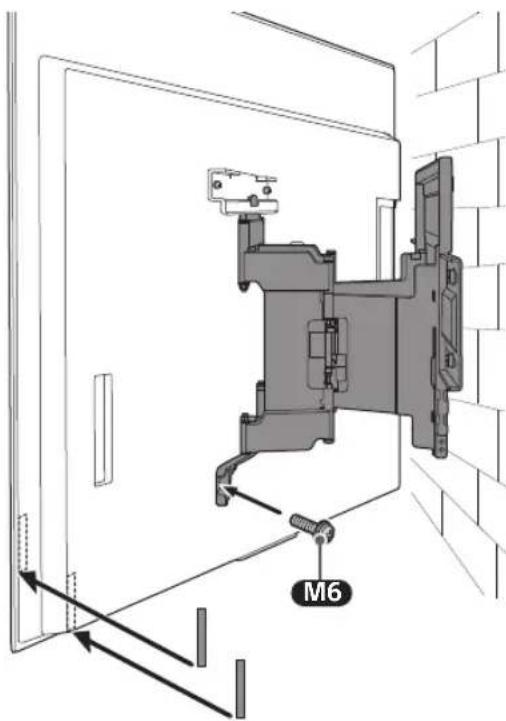

3 Aparafuse os lados esquerdo e direito do Suporte de parede utilizando M6 e fixe WM3.

Nota
- Não cole WM3 nas etiquetas.

M6 WM3

M6

5 Quando deslocar o Televisor, segure-o com firmeza pela base.

- Pode não ser possível mover o televisor para perto da parede dependendo do tipo e número de cabos utilizados. Isso não é um mau funcionamento.

- São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito). São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).

Confirmar a conclusão da instalação

Verifique os seguintes pontos.

- Os cabos de alimentação e ligação não estão dobrados nem trilhados.

AVISO

- A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.

Outras informações

Quando remover o televisor, inverta o procedimento de instalação anterior.

AVISO

- São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito). - São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).

B Instalar o Suporte de parede numa parede de betão armado ou blocos de betão

1 Decida sobre a localização da instalação.

Certifique-se de que a parede tem espaço suficiente para o televisor e que consegue suportar o sêxtuplo do peso do televisor.

• Consulte a secção "Medição para a instalação do Suporte de parede na parede" na página 19.
• Consulte o Guia de referência do televisor para saber qual é o peso do televisor.

Nota

• Quando o televisor estiver instalado na parede, a parte superior do televisor ficará ligeiramente inclinada para a frente.
• Recomendamos que verifique a posição do Televisor no ambiente de visualização.

2 Alinhe a peça WM1 na parede e faça quatro marcas.

× 4 WM1

Nota

- Utilize um nível para verificar se o WM1 está nivelado.

3 Perfure orifícios piloto nas

marcas.

Certifique-se de que a localização na parede a ser perfurada é forte o suficiente para suportar um peso de pelo menos seis vezes o peso do Televisor.

×4 10 mm 75 mm

Nota

- Os orifícios piloto devem ter 75 mm de profundidade e devem ser perfurados com uma broca de 10 mm de diâmetro.

4

5 Instale a peça WM1 na parede com os parafusos adequados (não fornecidos) e as anilhas (não fornecidas).

×4 WM1 8 mm × 60 mm

Nota

- Utilize um nível para verificar se o WM1 está nivelado.

Precaução

- Não aperte excessivamente o parafuso de madeira de 8 mm × 60 mm. Um aperto incorreto pode reduzir a capacidade de sustentação do parafuso de madeira de 8 mm × 60 mm.

6 Estenda totalmente os braços do suporte.

Preparar a instalação do televisor

Nota

- Certifique-se de que guarda os parafusos retirados e peças não utilizadas num lugar seguro e fora do alcance de crianças.

∅/X

Instalar o Televisor na parede removendo-o da caixa\*

* Apenas para determinadas regiões/países/modelos.

1 Remova os parafusos da parte de trás do televisor.

2 Instale os Acessórios de parede VS (fornecidos com o televisor) na parte de trás do televisor (para ficar paralelo à parede).

1,5 N·m {15 kgf·cm} VS

Nota

- Certifique-se de que aperta os Acessórios de parede VS quando os fixar ao televisor. Utilize apenas uma chave de fendas de ponta chata para instalar os Acessórios de parede VS. A utilização de outra ferramenta pode resultar num excesso de binário de aperto dos Acessórios de parede VS e danificar o televisor.

3 Instale a peça WM2 no Televisor com os parafusos M6.

WM2 M6

Instalar o Televisor na parede removendo-o do Suporte de Mesa

1 Retire a tampa dos terminais.

2 Remova os parafusos da parte de trás do televisor.

3 Instale os Acessórios de parede VS (fornecidos com o televisor) na parte de trás do televisor (para ficar paralelo à parede).

1,5 N·m {15 kgf·cm} VS

Nota

- Certifique-se de que aperta os Acessórios de parede VS quando os fixar ao televisor. Utilize apenas uma chave de fendas de ponta chata para instalar os Acessórios de parede VS. A utilização de outra ferramenta pode resultar num excesso de binário de aperto dos Acessórios de parede VS e danificar o televisor.

4 Instale a peça WM2 no Televisor com os parafusos M6.

WM2 M6

5 Separe o Suporte de Fixação para Mesas do televisor.

- Remova um lado do Suporte de Mesa de cada vez. Firmemente segure no Suporte de Mesa com ambas as mãos enquanto outra pessoa levanta o Televisor.

- Repita o passo anterior e remova o outro lado do Suporte de Mesa.

Nota

• Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa.
• Tenha cuidado para não exercer demasiada força enquanto desencaixa o Suporte De Mesa do Televisor, pois pode causar a queda do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.
• Tenha cuidado quando manuseia o Suporte de Mesa para prevenir danos ao Televisor.
• Tenha cuidado ao levantar o Televisor, pois o Suporte de Mesa é desencaixado e, portanto, o Suporte de Mesa pode cair e provocar ferimentos pessoais.
• Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.

Instalação do televisor na parede

No / X 1 ↓ Dotted

2

3 Aparafuse os lados esquerdo e direito do Suporte de parede utilizando M6 e fixe WM3.

Nota
- Não cole WM3 nas etiquetas.

M6 WM3

M6

4

5 Quando deslocar o Televisor, segure-o com firmeza pela base.

- Pode não ser possível mover o televisor para perto da parede dependendo do tipo e número de cabos utilizados. Isso não é um mau funcionamento.

- São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito).

São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).

Confirmar a conclusão da instalação

Verifique os seguintes pontos.

- Os cabos de alimentação e ligação não estão dobrados nem trilhados.

AVISO

- A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.

Outras informações

Quando remover o televisor, inverta o procedimento de instalação anterior.

AVISO

- São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito).

São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).

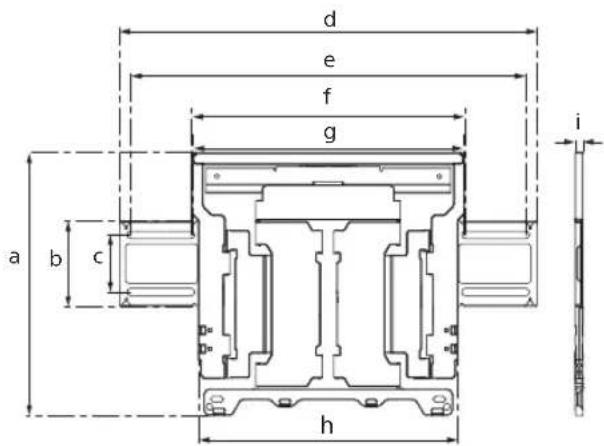

Especificações

WM1

d e f g i a b c h

Dimensões: (Aprox.) [mm]

a : 354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

O design e as especificações estão sujeitas a alterações sem aviso prévio.

Referências

Medição para a instalação do Suporte de parede na parede

Os números da tabela podem variar ligeiramente dependendo da instalação.

Ponto central do ecrã A B C D E F G

Com câmara

(mm)

Nome do modelo	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Aprox.)

Sem câmara

(mm)

Nome do modelo	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Aprox.)
