XR77A80L - Televisio SONY - Ilmainen käyttöohje ja opas

Tuotetyyppi	OLED-televisio
Merkki	Sony
Malli	XR77A80L
Näytön koko	77 tuumaa (195,6 cm)
Tarkkuus	4K Ultra HD (3840 x 2160 pikseliä)
Näyttötekniikka	OLED
Prosessori	Cognitive Processor XR
Käyttöjärjestelmä	Google TV
HDR-muodot	Dolby Vision, HDR10, HLG
Liitännät	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Ääniteho	20 W + 20 W (2 kaiutinta)
Sähkönkulutus (tyypillinen)	Noin 400 W
Lepokulutus	Alle 0,5 W
Paino (ilman jalustaa)	Noin 35 kg
Paino (jalustan kanssa)	Noin 36 kg
Mitat (ilman jalustaa, L x K x S)	172,2 x 99,8 x 6,6 cm
Mitat (jalustan kanssa, L x K x S)	172,2 x 101,3 x 34,0 cm
Seinäkiinnityksen yhteensopivuus	VESA 300 x 300 mm (teline SU-WL850)
Mukana tulevat tarvikkeet	Kaukosäädin, paristot, pöytäjalusta, asennusopas
Turvallisuus	Ammattilaisen asennus suositeltavaa; sisäiset magneetit, älä tuki tuuletusaukkoja

Usein kysytyt kysymykset - XR77A80L SONY

Mikä on Sony XR77A80L:n näytön koko?

Sony XR77A80L:ssä on OLED-näyttö, jonka koko on 77 tuumaa (195,6 cm diagonaali).

Onko televisio yhteensopiva seinäkiinnityksen kanssa?

Kyllä, se on yhteensopiva Sony SU-WL850 -seinätelineen kanssa. Turvallisuussyistä asennuksen tulee suorittaa hyväksytty ammattilainen.

Mikä on television tarkkuus?

Tarkkuus on 4K Ultra HD (3840 x 2160 pikseliä), mikä tarjoaa terävän ja yksityiskohtaisen kuvan.

Mitä HDR-muotoja tuetaan?

Televisio tukee Dolby Vision-, HDR10- ja HLG-muotoja optimoitujen värien ja kontrastien saavuttamiseksi.

Kuinka monta HDMI-tuloa siinä on?

Siinä on 4 HDMI-tuloa (mukaan lukien 2.1) ulkoisten laitteiden, kuten pelikonsolin tai Blu-ray-soittimen, liittämistä varten.

Mikä on television paino ilman jalustaa?

Television paino ilman jalustaa on noin 35 kg. Sitä suositellaan käsiteltäväksi kahden henkilön voimin.

Kuinka puhdistaa OLED-näyttö?

Käytä pehmeää ja kuivaa liinaa (mikrokuitu) näytön puhdistamiseen. Älä koskaan käytä kemikaaleja tai vettä suoraan näytölle.

Onko televisio yhteensopiva ääniassistenttien kanssa?

Kyllä, Google TV:n ansiosta voit käyttää sisäänrakennettua Google Assistantia television ääniohjaukseen.

Mitä turvatoimia seinäasennuksessa tulee noudattaa?

Asennuksen tulee suorittaa hyväksytty asentaja. Seinän on kestettävä vähintään kuusi kertaa television paino. Käytä seinätyypille sopivia ruuveja ja tulppia.

Mitä tehdä, jos kaukosäädin ei toimi?

Tarkista paristot (tyyppi AAA) ja varmista, että ne on asetettu oikein. Jos ongelma jatkuu, nollaa kaukosäädin poistamalla paristot ja painamalla jotakin painiketta 3 sekunnin ajan.

KÄYTTÖOHJE XR77A80L SONY

Asennustiedot Sonyn seinäasennuskiinnittimen (SU-WL850) käyttämiseksi

Tuetut mallit\*:

* Kyseisissä mallinimissä "x"/"xx" tarkoittaa kunkin mallin numeroita ja/tai merkkejä.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Asiakkaille

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että TV:n asennus annetaan Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi. Älä yritä asentaa sitä itse.

Sony-jälleenmyyjille ja urakoitsijoille

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä TV:n painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

Varmista turvallisuus ja asianmukainen asennus noudattamalla seinäasennuskiinnittimen käyttöohjeita, TV:n asetusopasta ja tämän oppaan ohjeita.

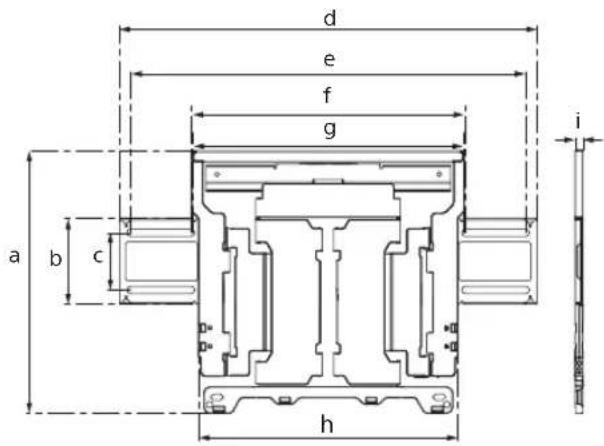

Seinäasennuskiinnitin

Turvallisuus

Kiitos, että päätit ostaa tämän tuotteen.

Asiakkaille

TV:n asennus seinälle

VAROITUS

VAATII AMMATTILAISEN ASENNUKSEN

Tämän tuotteen saa asentaa vain ammattimainen asentaja, joka osaa määrittää kestääkö seinä TV:n painon. Jos TV:tä ei kiinnitetä oikein asennuksen aikana, se saattaa pudota ja aiheuttaa vakavan loukkaantumisen. Sony ei ole vastuussa vahingoista tai loukkaantumisesta, joka johtuu virheellisestä käsittelystä tai asennuksesta tai muun kuin määritetyn tuotteen asennuksesta. Tämä ei vaikuta (mahdollisiin) lakisääteisiin oikeuksiisi.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Lue tämä käyttöopas huolellisesti, jotta asennustyö olisi turvallista. Sony ei ole vastuussa mistään vahingosta tai vammaista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Tässä käyttöoppaassa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettomuuksien estämiseksi. Käyttäjän vastuulla on lukea, ymmärtää läpikotaisin ja noudattaa kaikkia tämän käyttöoppaan ohjeita. Jos näin ei tehdä, seurauksena voi olla vakava henkilökohtainen loukkaantuminen tai omaisuusvahinkoa ja se voi mitätöidä takuun. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita käytetään väärin, seurauksena voi olla tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilövahinko. Huomioi turvallisuutta koskevat varotoimet tällaisten onnettomuuksien estämiseksi.

VAROTOIMET

Määritetyt tuotteet

Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi sille määritettyjen TV:iden kanssa. Tarkista TV:n viiteoppaasta, että seinäasennuskiinnitintä voidaan käyttää.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalon, sähköiskun tai tuotteen putoamisen aiheuttama vakava henkilövahinko tai kuolema.

Asennuksen saa suorittaa vain luvallinen urakoitsija. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinäasennuskiinnitintä tai TV:tä ei asenneta oikein, seurauksena voi olla seuraavat onnettomuudet. Jätä asennus luvallisen urakoitsijan tehtäväksi.

• TV saattaa pudota ja aiheuttaa mustelmia, murtumia tai muun vakavan henkilövahingon.
• Jos seinä, johon seinäasennuskiinnitin asennetaan, on epävakaa, epätasainen tai se ei ole kohtisuorassa lattiaan nähden, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Seinän pitäisi pystyä kannattamaan vähintään kuusi kertaa TV:n painon. (Katso TV:n paino sen viiteoppaasta.)
• Jos seinäasennuskiinnitintä ei ole asennettu seinälle tarpeeksi tukevasti, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Varmista, että TV:n siirtää tai irrottaa luvallinen urakoitsija.

Jos muut kuin luvalliset urakoitsijat asentavat kuljettavat tai irrottavat TV:n, se saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).

Älä irrota ruuveja tms. TV:n kiinnityksen jälkeen.

Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä tee muutoksia seinäasennuskiinnitti- men osiin.

Jos näin tehdään, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä asenna muita laitteita kuin määritelty tuote.

Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi ainoastaan sille määritetyn tuotteen kanssa. Jos asennat muun kuin määritetyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä kohdista seinäasennuskiinnittimeen TV:n lisäksi muuta kuormaa. Älä ravista TV:tä vasemmalle/oikealle tai ylös/alas.

Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä nojaa TV:hen tai riipu siitä.

Älä nojaa TV:hen tai riipu siitä, sillä se saattaa pudota ja aiheuttaa vakavan henkilövahingon.

VAROTOIMET

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla henkilö- tai omaisuusvahinko.

• Varo, etteivät sormet jää väliin, kun käsittelet seinäasennuskiinnitintä tai käännät TV:tä.
• Kun käännät TV:tä, käsittele varoen ja huolehdi, ettet osu lähellä oleviin ihmisiiin.
• Muista säilyttää käyttämättömät osat varmassa tallessa tulevaa käyttöä varten. Pidä ne poissa lasten ulottuvilta.

Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.

Älä paina TV:n yläsivulta liialla voimalla. Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä sijoita tätä laitetta lähelle lääketieteellisiä laitteita.

Tässä tuotteessa (lisävarusteet mukaan lukien) on magneetteja, jotka voivat häiritä tahdistimia, hydrokefalian hoitoon tarkoitettuja ohjelmoitavia sunttiventtiileitä tai muita lääketieteellisiä laitteita. Älä sijoita tätä laitetta lähelle henkilöitä, jotka käyttävät tällaisia lääketieteellisiä laitteita. Neuvottele lääkärin kanssa ennen tämän tuotteen käyttämistä, jos käytät jotain tällaista lääketieteellistä laitetta.

Säilytettävä lasten tai valvottavien henkilöiden ulottumattomissa.

Tässä tuotteessa (lisävarusteet mukaan lukien) on magneetteja. Magneettien nieleminen voi aiheuttaa vakavia vahinkoja, kuten tukehtumisvaaran tai suolistovammoja. Jos magneetteja (tai magneetti) on nielty, ota välittömästi yhteyttä lääkäriin.

Varotoimet

• Jos seinäasennuskiinnittimeen asennettua TV:tä käytetään pitkään, TV:tä takana tai yläpuolella oleva seinäpinta voi värjääntyä tai tapetti irrota seinämateriaalista riippuen.
• Jos seinäasennuskiinnitin irrotetaan sen seinään asentamisen jälkeen, seinään jää ruuvinreiät.
• Älä käytä seinäasennuskiinnitintä paikassa, johon kohdistuu mekaanista tärinää.

Seinäasennuskiinnittimen asentaminen

Sony-jälleenmyyjille

VAROITUS

Seuraavat ohjeet ovat ainoastaan Sony-jälleenmyyjille. Muista lukea edellä olevat turvallisuusvarotoimet ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Älä asenna seinäasennuskiinnitintä seinäpintoihin, joissa TV:n kulmat tai sivut ulkonevat seinäpinnasta.

Älä asenna seinäasennuskiinnitintä pylvääseen tai vastaaviin seinäpintoihin, joissa TV:n kulmat tai sivut ulkonevat seinäpinnasta. Jos henkilö tai esine osuus TV:n ulkonevaan kulmaan tai sivuun, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä asenna TV:tä ilmastointilaitteen ylä- tai alapuolelle.

Jos TV altistuu ilmastointilaitteen vesivuodoille tai pitkiä aikoja ilmavirralle, seurauksena voi olla tulipalo, sähköisku tai TV:n toimintahäiriö.

Muista asentaa seinäasennuskiinnitin tukevasti seinään tässä käyttöoppaassa annettujen ohjeiden mukaisesti.

Jos jokin ruuveista on löysällä tai pudonnut, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Muista käyttää seinän materiaaliin sopivia ruuveja ja asenna yksikkö tukevasti neljällä ruuvilla, jotka ovat halkaisijaltaan 8 mm (tai vastaavia).

Muista käyttää mukana toimitettuja ruuveja ja kiinnitysosia oikein ja noudata tässä käyttöoppaassa annettuja ohjeita. Jos käytät korvaavia osia, TV saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa TV:tä.

Muista koota kiinnitin oikein noudattamalla tässä käyttöoppaassa selitettyä menetelmää.

Jos jokin ruuveista on löysällä tai pudonnut, TV saattaa pudota ja aiheuttaa henkilövahingon tai itse TV:n vaurioitumisen.

Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin.

Jos näin ei tehdä, TV saattaa pudota ja aiheuttaa henkilövahingon tai itse TV:n vaurioitumisen.

Varo kohdistamasta TV:hen iskuja asennuksen aikana.

Jos TV:hen kohdistuu isku, se saattaa pudota tai rikkoutua ja tämä voi aiheuttaa henkilö-tai omaisuusvahingon.

TV on asennettava seinään, joka on sekä kohtisuora että tasainen.

Jos näin ei tehdä, TV saattaa pudota tai rikkoutua ja tämä voi aiheuttaa henkilö- tai omaisuusvahingon.

Kun TV on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilöitä tai esineitä sotkeutuu kaapeleihin, seurauksena saattaa olla henkilövahinko tai TV:n vahingoittuminen.

Älä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin.

Jos virtajohto tai liitäntäkaapeli jää puristuksiin laitteen ja seinän väliin tai niitä taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla näkyviin ja seurauksena on oikosulku tai katkos. Tämä voi aiheuttaa tulipalon tai sähköiskun.

Seinäasennuskiinnitti- men seinäkiinnitykseen tarvittavat ruuvit eivät sisälly toimitukseen.

Käytä seinämateriaalille ja -rakenteelle sopivia ruuveja, kun kiinnität seinäasennuskiinnittimen.

Ennen aloittamista

- Tässä käyttöoppaassa olevat TV:n kuvitukset ovat esimerkkejä, joiden on tarkoitus auttaa antamaan selkeä käsitys toiminnoista. Tästä syystä kuvissa esitetty TV voi näyttää erilaiselta kuin todellinen TV:si.

Mistä seinä on tehty?

Tarkista ensin seinätyyppi, johon TV asennetaan.

Kipsilevyseinä, jossa on koolaus

Varotoimet

• Kipsilevyseinän maksimipaksuus: 16 mm.
• Varmista, että sisäisen koolauspuun koko on vähintään 51 mm × 102 mm yleisesti tai 38 mm × 89 mm nimellisesti.
• Pidä vähintään 406 mm väliä vaakasuunnassa kiinnittimien välillä.

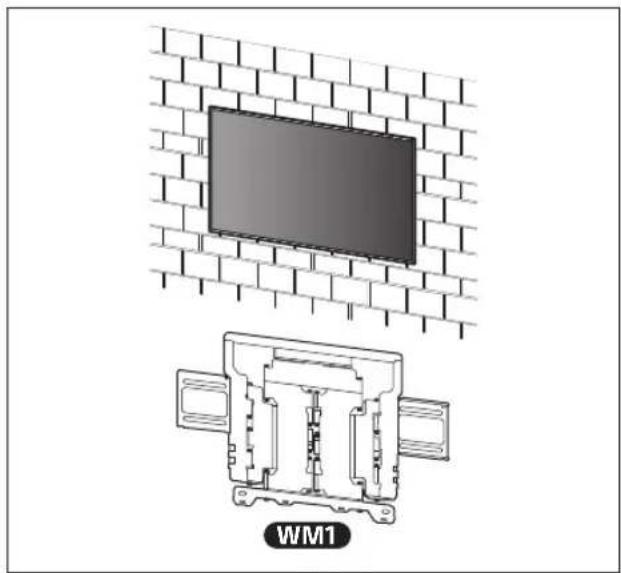

Betoniseinä tai tiiliseinä

Varotoimet

• Kiinnitä seinäasennuskiinnitin suoraan betoniseinään.
• Varmista, että betoniseinän paksuus on vähintään 203 mm.
• Varmista, että kunkin tiilen koko on vähintään 203 mm × 203 mm × 406 mm.

Osien tarkistaminen

Toimitetaan SU-WL850:n mukana

- Tarkista, että kaikki osat on toimitettu.

WM1 (×1)

Toimitetaan TV:n mukana

Seinäasennuksen kiinnitysosa

VS (×4)*

* Vain tietyt alueet/maat/mallit.

Asennuksen valmistelu

• Ota TV:n viiteopas ja asetusopas esille ennen asennusta.
  • Tarkista TV:n asennuskohta.
• Valmistele neljä ruuvia, joiden halkaisija on 8 mm, ja neljä sopivaa aluslevyä (ei sisälly toimitukseen). Valitse seinämateriaalille sopivat ruuvit.
• Ota esille seuraavat työkalut:

*1
	-	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*4 8 mm × 60 mm	*4

*1 Vain kipsilevyseinä, jossa on koolaus

*2 Vain betoniseinä tai tiiliseinä
*3 Mallista riippuen
*4 Valitse ruuvit ja aluslevyt huolellisesti

Aluslevy ≤7,5 mm

A Seinäasennuskiinnittimen asentaminen kipsilevyseinään, jossa on koolaus

Seinäasennuskiinnittimen asentaminen seinälle

1 Määritä asennuspaikka.

Varmista, että seinä on riittävän iso TV:lle ja pystyy kantamaan vähintään kuusi kertaa TV:n painon.

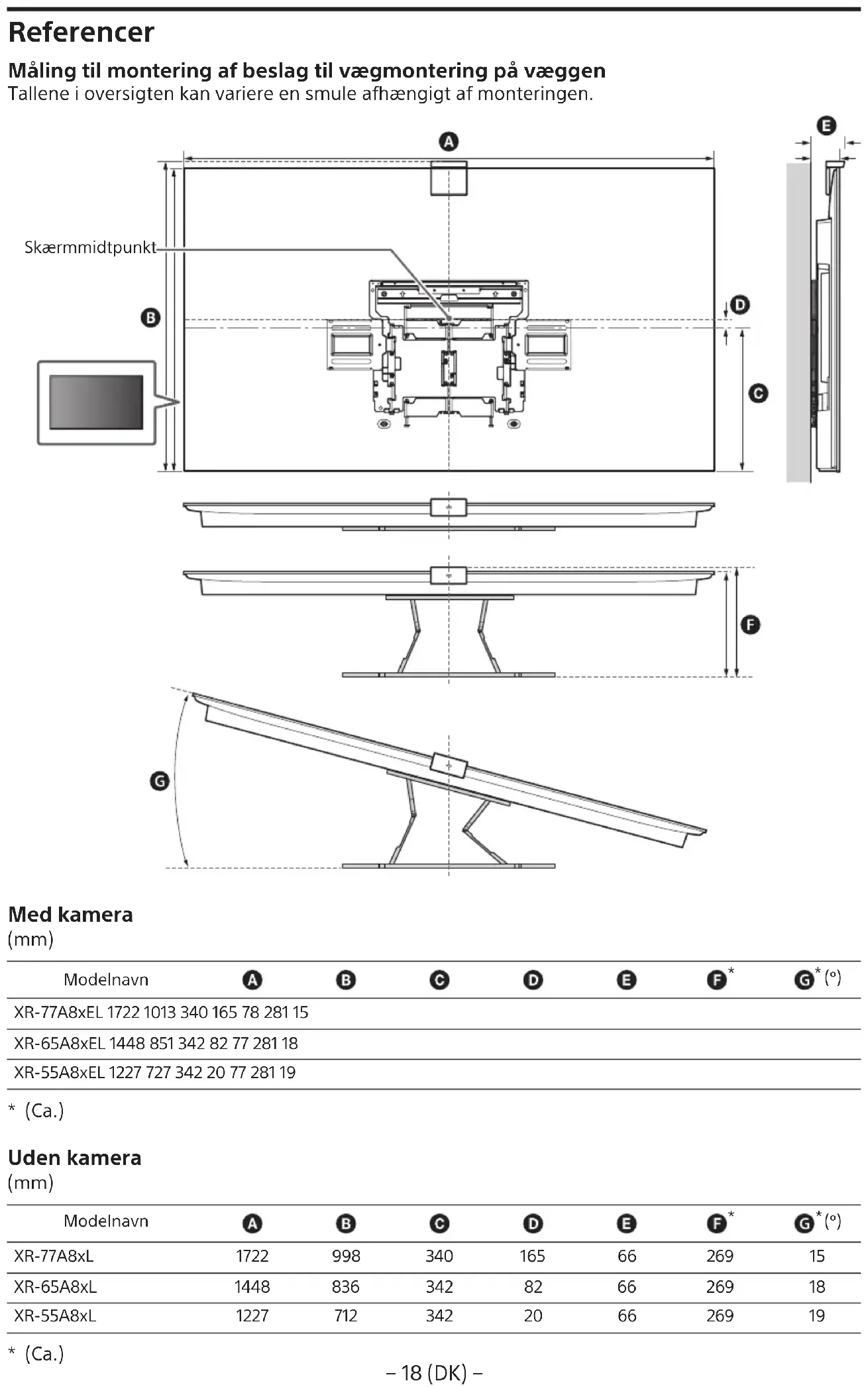

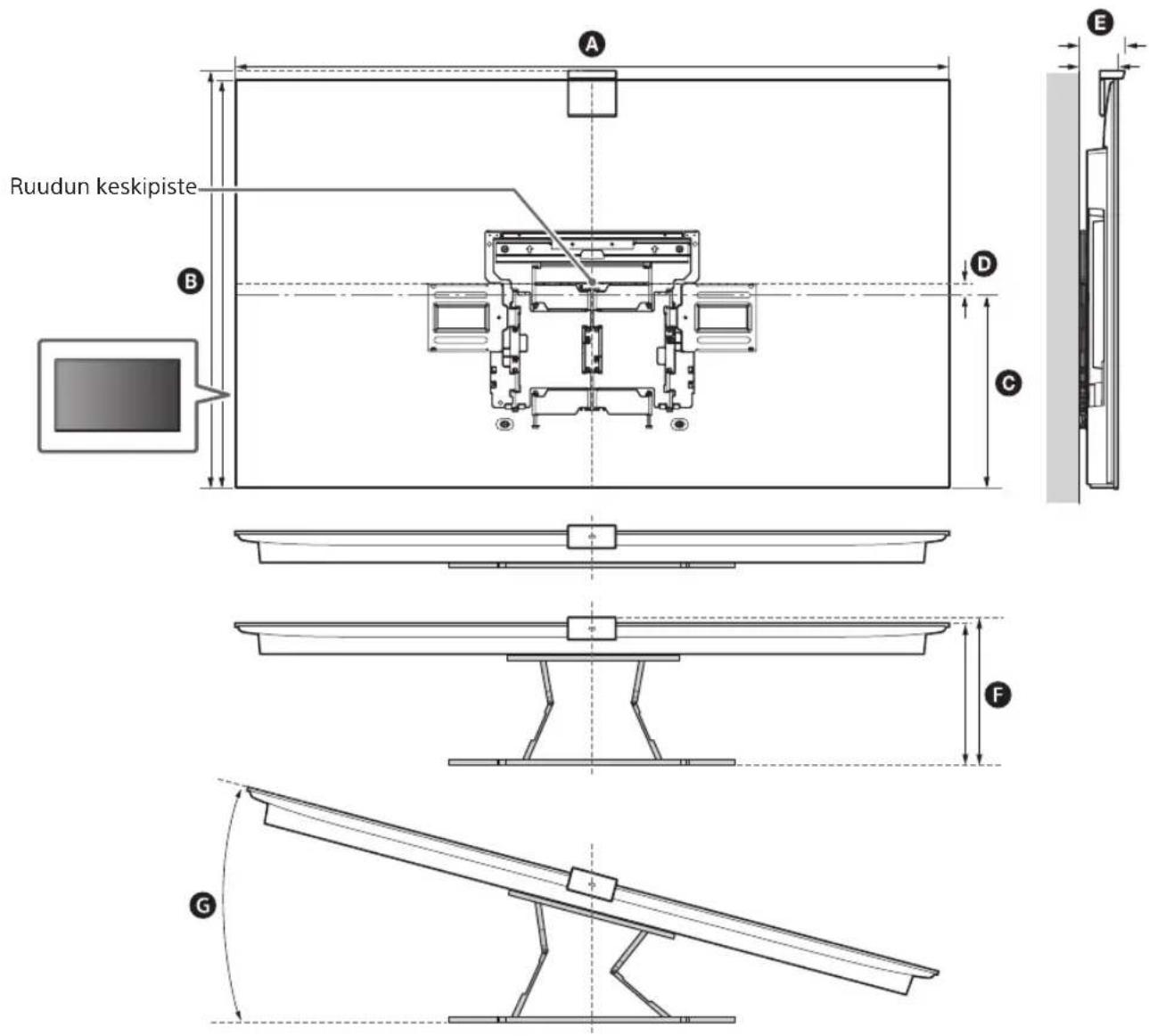

• Katso kohta "Mitat seinäasennuskiinnittimen seinälle asentamista varten" sivulla 18.
  • Katso TV:n paino sen viiteoppaasta.

Huomautus

• Kun TV on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan.
• Suosittelemme TV:n sijainnin tarkistamisen katseluympäristössä.

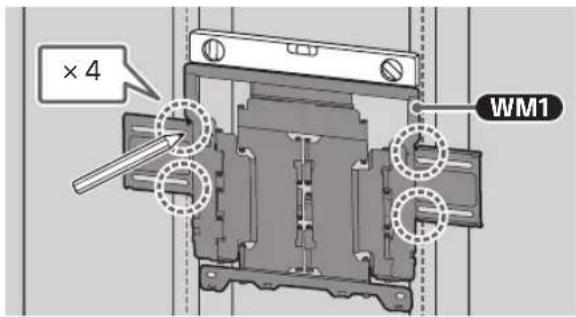

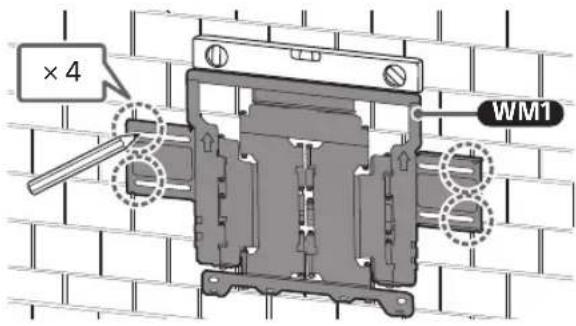

3 Aseta WM1 seinän mukaisesti ja tee neljä merkkiä koolausten kohdalle.

× 4 WM1

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

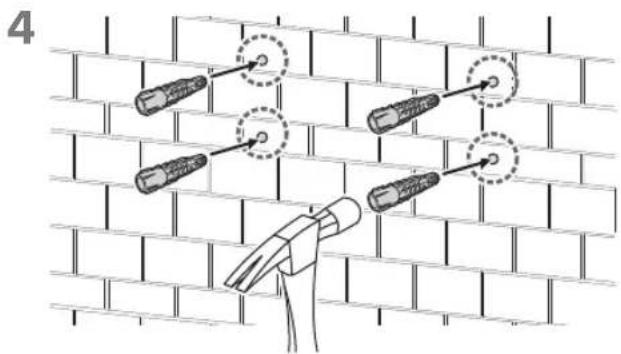

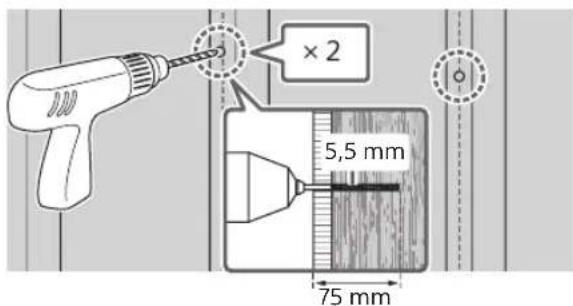

4 Poraa aloitusyläreiät merkkien kohdalle.

Varmista, että seinän kohta, johon reiät porataan, on tarpeeksi kestävä kannattelemaan vähintään kuusi kertaa TV:n painon.

×2 5,5 mm 75 mm

Huomautus

- Aloitusreiät on porattava 75 mm:n syvyyteen halkaisijaltaan 5,5 mm:n poranterällä.

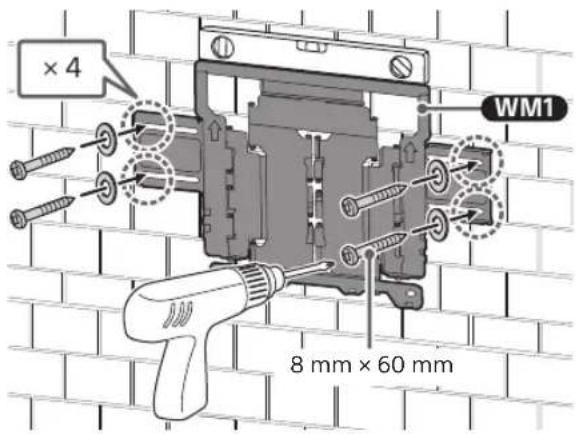

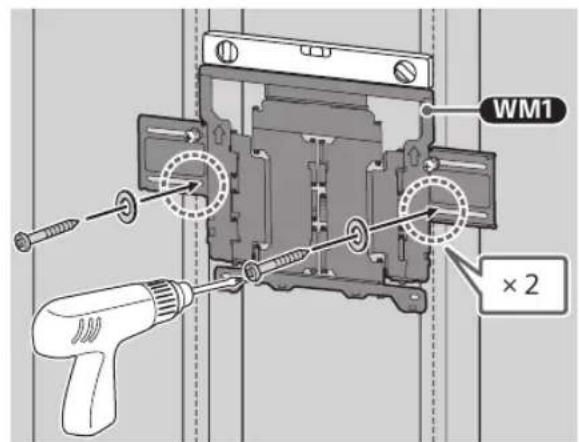

5 Asenna WM1 seinään sopivilla ruuveilla (ei sisälly toimitukseen) ja aluslevyillä (ei sisälly toimitukseen).

×2 8 mm × 60 mm WM1

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

Varotoimet

- Älä ylikiristä puuruuvia (8 mm × 60 mm). Virheellinen kirstäminen voi heikentää puuruuvin (8 mm × 60 mm) pitovoimaa.

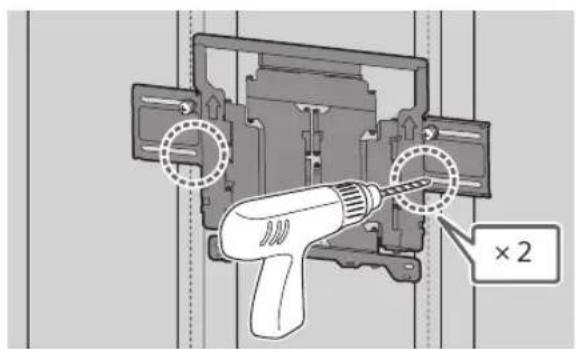

6 Poraa aloitusalareiät merkkien kohdalle. (Katso vaiheesta 4 porausohjeet.)

× 2

7 Etsi sopivat ruuvit ja aluslevyt reikiin.

WM1 × 2

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

8 Vedä kiinnittimen varsi loppuun saakka.

TV:n asennuksen valmistelu

Huomautus

- Laita irrotetut ruuvit ja käyttämättömät osat talteen turvalliseen paikkaan, jossa ne ovat poissa lasten ulottuvilta.

∅/X

TV:n asennus seinälle pakkauksesta\*

* Vain tietyt alueet/maat/mallit.

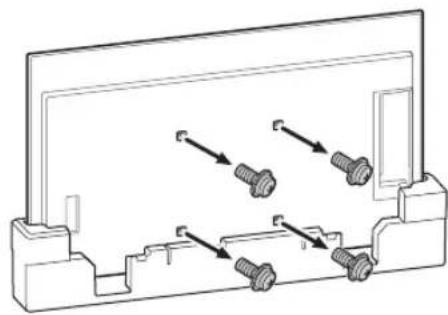

1 Irrota ruuvit TV:n takaa.

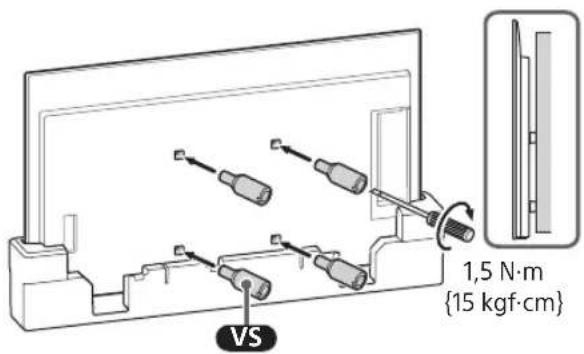

2 Kiinnitä seinäasennuksen kiinnitysosa vs (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

1,5 N·m {15 kgf·cm} VS

Huomautus

- Muista kiinnittää seinäasennuksen kiinnitysosa VS, kun kiinnität ne TV:hen. Käytä seinäasennuksen kiinnitysosan VS asentamiseen vain litteäpäistä ruuvitaltaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosan VS liialiseen kiristämiseen ja TV:n vahingoittumiseen.

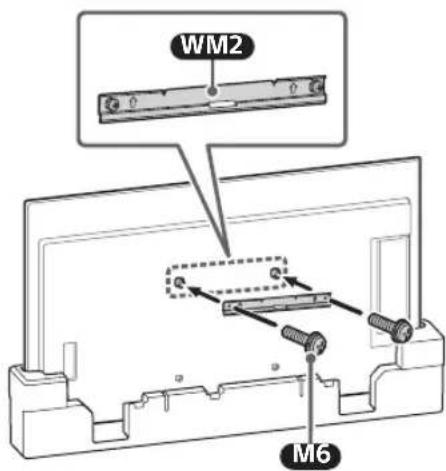

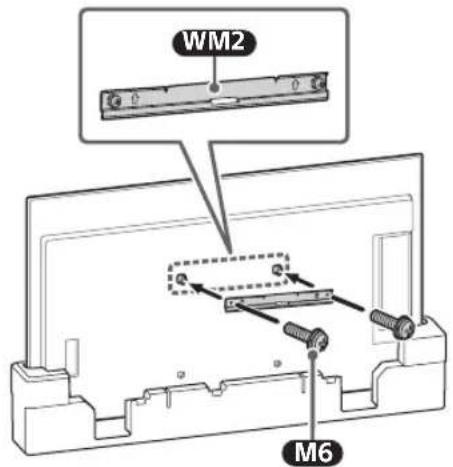

3 Kiinnitä WM2 TV:hen M6 -ruuveilla.

WM2 M6

TV:n asennus seinälle pöytäjalustasta

1 Irrota liitinkansi.

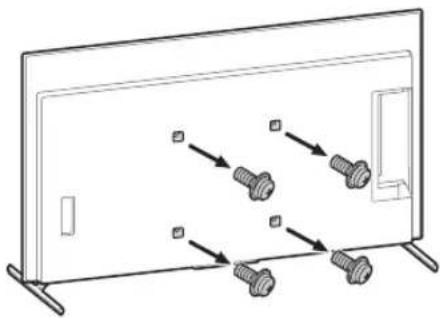

2 Irrota ruuvit TV:n takaa.

3 Kiinnitä seinäasennuksen kiinnitysosa vs (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

1,5 N·m {15 kgf·cm} VS

Huomautus

- Muista kiinnittää seinäasennuksen kiinnitysosa VS, kun kiinnität ne TV:hen. Käytä seinäasennuksen kiinnitysosan VS asentamiseen vain litteäpäistä ruuvitaltaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosan VS liialiseen kiristämiseen ja TV:n vahingoittumiseen.

4 Kiinnitä WM2 TV:hen M6 -ruuveilla.

WM2 M6

5 Irrota pöytäjalusta TV:stä.

- Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat TV:tä.

- Toista edellinen vaihe ja poista pöytäjalustan toinen sivu.

Huomautus

• Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä.
• Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa.
• Käsittele pöytäjalustaa varovasti, jotta TV ei vahingoitu.
• Ole varovainen nestaessasi pöytäjalustasta irrotettua TV:tä, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon.
• Ole varovainen irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoita sen alla olevaa pintaa.

TV:n asennus seinään

∅/X

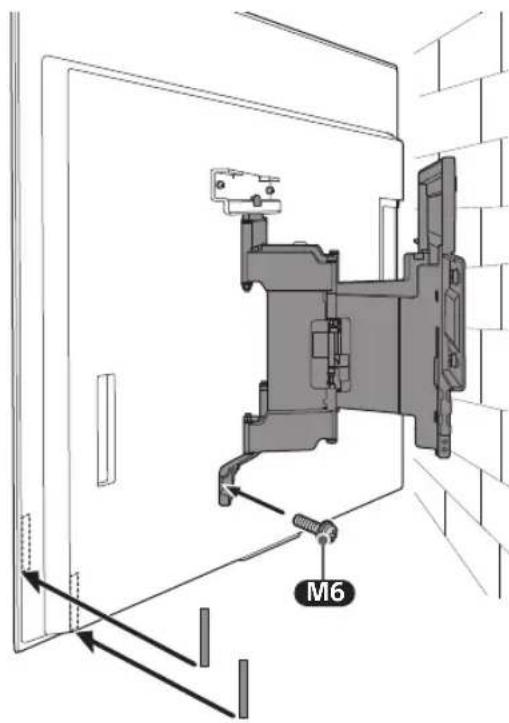

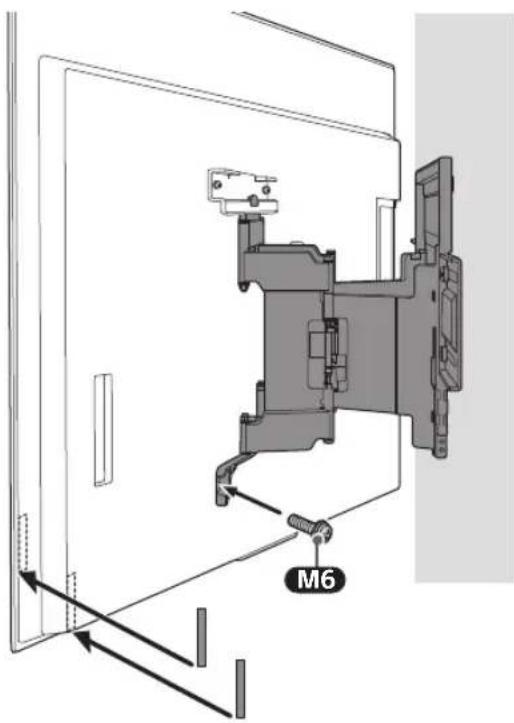

seinäasennuskiinnittimen vasen ja oikea puoli ruuveilla M6 ja kiinnitä WM3.

Huomautus

- Älä kiinnitä WM3 -teippiä merkittyihin kohtiin.

M6 WM3

M6

4

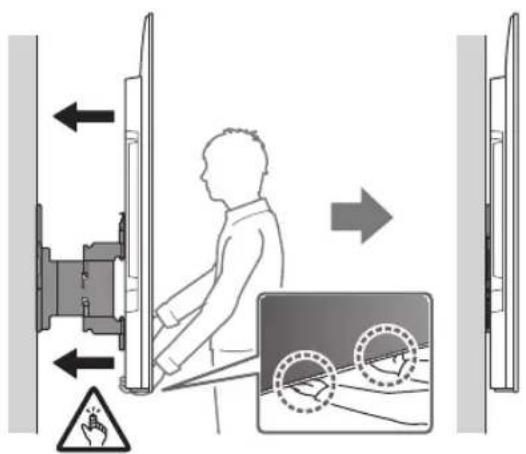

5 Kun siirrät TV:tä, pidä sitä tukevasti pohjasta.

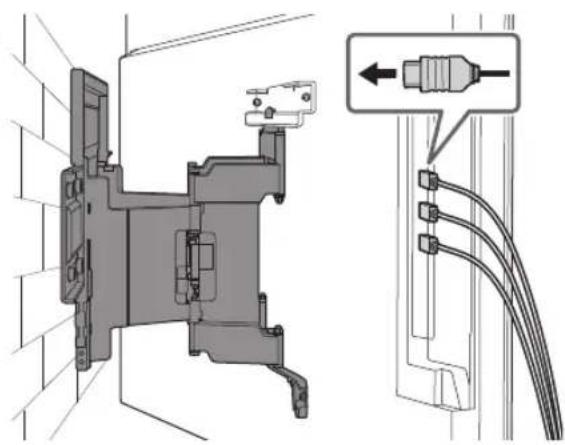

- TV:tä voi olla hankala saada lähelle seinää TV:hen liitettyjen johtojen tyypin ja määrän mukaan. Kyseessä ei ole toimintahäiriö.

- Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

- Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa.

VAROITUS

- Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

TV irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.

VAROITUS

- Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).

B Seinäasennuskiinnittimen kiinnittäminen betoniseinään tai tiiliseinään

Seinäasennuskiinnittimen asentaminen seinälle

1 Määritä asennuspaikka.

Varmista, että seinä on riittävän iso TV:lle ja pystyy kantamaan vähintään kuusi kertaa TV:n painon.

• Katso kohta "Mitat seinäasennuskiinnittimen seinälle asentamista varten" sivulla 18.
  • Katso TV:n paino sen viiteoppaasta.

Huomautus

• Kun TV on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan.
• Suosittelemme TV:n sijainnin tarkistamisen katseluympäristössä.

2 Aseta WM1 seinän mukaisesti ja tee neljä merkkiä.

× 4 WM1

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

3 Poraa aloitusreiät merkkien kohdalle.

Varmista, että seinän kohta, johon reiät porataan, on tarpeeksi kestävä kannattelemaan vähintään kuusi kertaa TV:n painon.

× 4 10 mm 75 mm

Huomautus

- Aloitusreiät on porattava 75 mm:n syvyyteen halkaisijaltaan 10 mm:n poranterällä.

4

5 Asenna WM1 seinään sopivilla ruuveilla (ei sisälly toimitukseen) ja aluslevyillä (ei sisälly toimitukseen).

×4 WM1 8 mm × 60 mm

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

Varotoimet

- Älä ylikiristä puuruuvia (8 mm × 60 mm). Virheellinen kirstäminen voi heikentää puuruuvin (8 mm × 60 mm) pitovoimaa.

6 Vedä kiinnittimen varsi loppuun saakka.

TV:n asennuksen valmistelu

Huomautus

- Laita irrotetut ruuvit ja käyttämättömät osat talteen turvalliseen paikkaan, jossa ne ovat poissa lasten ulottuvilta.

∅/X

TV:n asennus seinälle pakkauksesta\*

* Vain tietyt alueet/maat/mallit.

1 Irrota ruuvit TV:n takaa.

2 Kiinnitä seinäasennuksen kiinnitysosa vs (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

1,5 N·m {15 kgf·cm} VS

Huomautus

- Muista kiinnittää seinäasennuksen kiinnitysosa VS, kun kiinnität ne TV:hen. Käytä seinäasennuksen kiinnitysosan VS asentamiseen vain litteäpäistä ruuvitaltaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosan VS liialiseen kiristämiseen ja TV:n vahingoittumiseen.

3 Kiinnitä WM2 TV:hen M6 -ruuveilla.

WM2 M6

TV:n asennus seinälle pöytäjalustasta

1 Irrota liitinkansi.

2 Irrota ruuvit TV:n takaa.

3 Kiinnitä seinäasennuksen kiinnitysosa vs (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

1,5 N·m {15 kgf·cm} VS

Huomautus

- Muista kiinnittää seinäasennuksen kiinnitysosa VS, kun kiinnität ne TV:hen. Käytä seinäasennuksen kiinnitysosan VS asentamiseen vain litteäpäistä ruuvitaltaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosan VS liialiseen kiristämiseen ja TV:n vahingoittumiseen.

4 Kiinnitä WM2 TV:hen M6 -ruuveilla.

WM2 M6

5 Irrota pöytäjalusta TV:stä.

- Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat TV:tä.

- Toista edellinen vaihe ja poista pöytäjalustan toinen sivu.

Huomautus

• Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä.
• Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa.
• Käsittele pöytäjalustaa varovasti, jotta TV ei vahingoitu.
• Ole varovainen nostaessasi pöytäjalustasta irrotettua TV:tä, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon.
• Ole varovainen irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoita sen alla olevaa pintaa.

TV:n asennus seinään

∅/X

seinäasennuskiinnittimen vasen ja oikea puoli ruuveilla M6 ja kiinnitä WM3.

Huomautus

- Älä kiinnitä WM3 -teippiä merkittyihin kohtiin.

M6 WM3

M6

4

5 Kun siirrät TV:tä, pidä sitä tukevasti pohjasta.

- TV:tä voi olla hankala saada lähelle seinää TV:hen liitettyjen johtojen tyypin ja määrän mukaan. Kyseessä ei ole toimintahäiriö.

- Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

- Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa.

VAROITUS

- Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

TV irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.

VAROITUS

- Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).

Tekniset tiedot

WM1

d e f g a b c h i

Mitat: (noin) [mm]

Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.

Viitteet

Mitat seinäasennuskiinnittimen seinälle asentamista varten

Taulukon arvot voivat vaihdella hieman asennuksen mukaan.

Sisältää kameran

(mm)

Mallinimi	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Noin)

Ilman kameraa
(mm)

Mallinimi	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Noin)
