XR77A80L - Телевизор SONY - Безплатно ръководство за потребителя

Тип продукт	OLED телевизор
Марка	Sony
Модел	XR77A80L
Размер на екрана	77 инча (195,6 см)
Резолюция	4K Ultra HD (3840 x 2160 пиксела)
Технология на дисплея	OLED
Процесор	Cognitive Processor XR
Операционна система	Google TV
HDR формати	Dolby Vision, HDR10, HLG
Свързаност	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Аудио мощност	20 W + 20 W (2 високоговорителя)
Консумация на енергия (типична)	Около 400 W
Консумация в режим на готовност	Под 0,5 W
Тегло (без стойка)	Около 35 кг
Тегло (със стойка)	Около 36 кг
Размери (без стойка, Ш x В x Д)	172,2 x 99,8 x 6,6 см
Размери (със стойка, Ш x В x Д)	172,2 x 101,3 x 34,0 см
Съвместимост с монтаж на стена	VESA 300 x 300 mm (стойка SU-WL850)
Включени аксесоари	Дистанционно, батерии, поставка за маса, ръководство за монтаж
Безопасност	Препоръчително инсталиране от професионалист; вътрешни магнити, не затваряйте вентилационните отвори

Често задавани въпроси - XR77A80L SONY

Какъв е размерът на екрана на Sony XR77A80L?

Sony XR77A80L разполага с OLED екран от 77 инча (диагонал 195,6 см).

Телевизорът съвместим ли е с монтаж на стена?

Да, съвместим е със стойката за стена Sony SU-WL850. Монтажът трябва да се извърши от лицензиран специалист от съображения за безопасност.

Каква е резолюцията на телевизора?

Резолюцията е 4K Ultra HD (3840 x 2160 пиксела), осигуряваща ясно и детайлно изображение.

Кои HDR формати се поддържат?

Телевизорът поддържа Dolby Vision, HDR10 и HLG за оптимизирани цветове и контраст.

Колко HDMI входа има?

Има 4 HDMI входа (включително 2.1) за свързване на външни устройства като игрова конзола или Blu-ray плейър.

Колко тежи телевизорът без стойка?

Теглото без стойка е около 35 кг. Препоръчително е да боравите с него от двама души.

Как да почистя OLED екрана?

Използвайте мека и суха кърпа (микрофибър) за почистване на екрана. Никога не използвайте химикали или вода директно върху екрана.

Телевизорът съвместим ли е с гласови асистенти?

Да, благодарение на Google TV можете да използвате вградения Google Assistant за управление на телевизора с глас.

Какви предпазни мерки трябва да се вземат за монтаж на стена?

Монтажът трябва да се извърши от лицензиран монтажник. Стената трябва да издържа поне шест пъти теглото на телевизора. Използвайте подходящи винтове и дюбели за вида стена.

Какво да направя, ако дистанционното не работи?

Проверете батериите (тип AAA) и се уверете, че са правилно поставени. Ако проблемът продължава, нулирайте дистанционното, като извадите батериите и натиснете бутон за 3 секунди.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ XR77A80L SONY

Информация за монтаж при използване на конзола за закрепване към стена на Sony (SU-WL850)

Поддържани модели\*:

* В действителните имена на моделите "x"/"xx" означава номера и/или характеристики, специфични за всеки модел.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

До потребителите

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от доставчици или подизпълнители на Sony. He се опитвайте да монтирате телевизора сами.

До доставчиците и подизпълнителите на Sony

Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и огледа на този продукт.

За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете на доставчици на Sony или лицензирани подизпълнители закрепването на този продукт към стената и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.

С оглед на безопасността и за правилен монтаж, следвайте ръководство за употреба на конзолата за закрепване към стена, ръководството за настройка на телевизора и указанията в това ръководство.

Конзола за закрепване към стена

Относно безопасността

Благодарим ви за покупката на този продукт.

До потребителите

Монтаж на телевизора на стена

ПРЕДУПРЕЖДЕНИЕ

Този продукт трябва да се монтира само от професионалист, който е обучен да определя якостта на стената, за да издържи тежестта на телевизора. Ако не е добре закрепен при монтажа, телевизорът може да падне и да причини тежко нараняване. Sony не носи отговорност за повреди или нараняване, причинени от неправилно боравене или неправилен монтаж, или от монтирането на продукт, различен от посочения. Вашите законни права (ако има такива) не са засегнати.

Към търговците на Sony

За монтирането на продукта се изисква опит. Прочетете внимателно това ръководство за употреба, за да извършите безопасно монтажните дейности. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж. Предайте това ръководство на клиента след монтажа.

Това ръководство за употреба показва правилния начин за работа с продукта и важните предпазни мерки, които трябва да се предприемат, за да се избегнат злополуки. Вие имате задължението да прочетете, да осмислите напълно и да спазвате инструкциите в настоящото ръководство за употреба. Неспазването може да доведе до тежка телесна повреда или до материални щети и може да анулира гаранцията. Запазете ръководството за бъдещи справки.

Продуктите на Sony са проектирани с мисъл за безопасността. Но ако използвате продукта неправилно, това може да доведе до сериозно нараняване вследствие на пожар, електрически удар, падане или изпускане на продукта. Спазвайте мерките за безопасност за предотвратяване на такива инциденти.

ВНИМАНИЕ

Уточняване на продуктите

Тази конзола за закрепване към стена е проектирана за използване само с указаните телевизори. Вижте информацията за продукта на телевизорите, за да проверите дали тази конзола за закрепване към стена може да се използва с тях.

До потребителите

ПРЕДУПРЕЖДЕНИЕ

Ако не се спазват следните предпазни мерки, това може да доведе до сериозно нараняване или смърт в следствие на пожар, електрически удар или падане на продукта.

Възложете монтажа на лицензирани изпълнители и дръжте децата настрани по време на монтажа.

Ако конзолата за закрепване към стена или телевизорът не са монтирани правилно, може да възникнат следните инциденти. Уверете се, че монтажът се извършва от лицензирани изпълнители.

• Телевизорът може да падне и да предизвика сериозно нараняване, като контузия или счупване.
• Ако стената, на която е монтирана конзолата за закрепване към стена, е нестабилна, неравна или не е перпендикулярна на пода, конструкцията може да падне и да причини нараняване или повреда на имущество. Стената трябва да може да издържа тежест, равна на най-малко шест пъти тежестта на телевизора. (Вижте информацията за продукта на телевизора относно теглото му.)
• Ако монтажът на конзолата за закрепване към стена не е достатычно здрав, конструкцията може да падне и да причини нараняване или повреда на имущество.

Уверете се, че сте възложили преместването или демонтажа на телевизора на лицензирани подизпълнители.

Ако други лица, освен лицензирани подизпълнители транспортират или демонтират телевизора, той може да падне и да причини нараняване или повреда на имущество. Необходими са две или повече лица (три или повече лица за телевизори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор (с изключение на Египет). Необходими са две или повече лица (три или повече лица за телевизори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор (само за Египет).

Не сваляйте винтове и други след монтажа на телевизора.

Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Не променяйте частите на конзолата за закрепване към стена.

Ако го направите, конзолата за закрепване към стена може да падне и да причини нараняване или повреда на имущество.

Тази конзола за закрепване към стена е проектирана за използване само с указания продукт. Ако монтирате оборудване, различно от указаното, то може да падне или да се счупи и да причини нараняване или повреда на имущество.

Не подлагайте конзолата за закрепване към стена на никакъв друг товар, освен на този на телевизора. Не клатете телевизора наляво/надясно, нагоре/надолу.

Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Не се облягайте и не се висете на телевизора.

Не се облягайте и не увисвайте от телевизора, защото може да падне и да причини сериозно нараняване.

ВНИМАНИЕ

Ако следните предпазни мерки не се спазват, може да възникне нараняване или повреда на имуществото.

• Внимавайте да не защипете пръстите си, докато манипулирате с конзолата за закрепване към стена или въртите телевизора.
• Бъдете внимателни при завъртането на телевизора и следете да не ударите намиращи се наблизо хора.
• Непременно съхранявайте неизползваните части на безопасно място за бъдеща употреба. Дръжте частите далеч от деца.

Не третирайте продукта с прекалена сила по време на почистване или поддръжка.

Не прилагайте прекалена сила върху горната част на телевизора. Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Не поставяйте този продукт в близост до медицински устройства.

Този продукт (вкл. аксесоарите) съдържа магнити, които могат да попречат на работата на пейсмейкъри, програмируеми байпас клапи за хидроцефалия и други медицински устройства. Не поставайте този продукт в близост до лице с такива устройства. Консултирайте се с лекар, преди да използвате този продукт, ако използвате такива медицински устройства.

Дръжте продукта на място, където не може да бъде достигнат от деца или лица под надзор.

Този продукт (вкл. аксесоарите) съдържа магнити. Поглъщането на магнити може да причини сериозни вреди, например задавяне и задушаване, или нараняване на червата. Ако са погълнати магнити (или магнит), веднага се консултирайте с лекар.

Предпазни мерки

• Ако дълго време използвате телевизор, монтиран на конзола за закрепване към стена, стената зад или над него може да се обезцвети или тапетът да се разлепи, в зависимост от материала на стената.
• Ако конзолата за закрепване към стена бъде свалена от стената след монтажа, ще останат отвори от винтовете.
• Не използвайте конзолата за закрепване към стена на място, където може да бъде подложена на механични вибрации.

Монтаж на конзола за закрепване към стена

Към търговците на Sony

ПРЕДУПРЕЖДЕНИЕ

Следните инструкции са само за търговци на Sony. Прочетете мерките за безопасност, описани по-горе и обърнете специално внимание на безопасността по време на монтажа, поддръжката и инспекцията на продукта.

Не монтирайте

конзолата за

закрепване към стена на стенни повърхности, където ъглите или страните на телевизора се подават настрани от повърхността на стената.

Не монтирайте конзолата за закрепване към стена на стенни повърхности, например колона, където ъглите или страните на телевизора се подават настрани от повърхността на стената. Ако лице или предмет удари издадения ъгъл или страна на телевизора, това може да причини нараняване или повреда на имущество.

Не монтирайте

Ако телевизорът е изложен продължително на течове или въздушно течение от климатик, това може да предизвика пожар, електрически удар или неизправност на телевизора.

Монтирайте здраво конзолата за закрепване към стена към стената като следвате инструкциите в това ръководство за употреба.

Ако някой от винтовете се разхлаби или падне, конзолата за закрепване към стена може да падне и да причини нараняване или повреда на имущество. Уверете се, че използвате подходящи за материала на стената винтове и монтирайте уреда здраво с помощта на четири винтове с диаметър 8 мм (или еквивалентни).

доставените винтове и окачващи части като следвате

инструкциите в това ръководство за употреба. Ако

използвате

заместващи елементи,

телевизорът може да падне и да причини телесна повреда или да се повреди.

Уверете се, че сглобявате конзолата правилно като следвате процедурата, описана в това ръководство за употреба.

Ако някой от винтовете се разхлаби или падне, телевизорът може да падне и да причини телесна повреда или да се повреди.

Затегнете здраво винтовете в указаното положение.

Ако не го направите, телевизорът може да падне и да причини телесна повреда или да се повреди.

Внимавайте да не ударите телевизора по време на монтажа.

Ако телевизорът бъде подложен на удар, той може да падне или да се счупи. Това може да доведе до нараняване.

Монтирайте телевизора на стена, която е перпендикулярна и равна.

Ако не направите това, телевизорът може да падне и да причини нараняване.

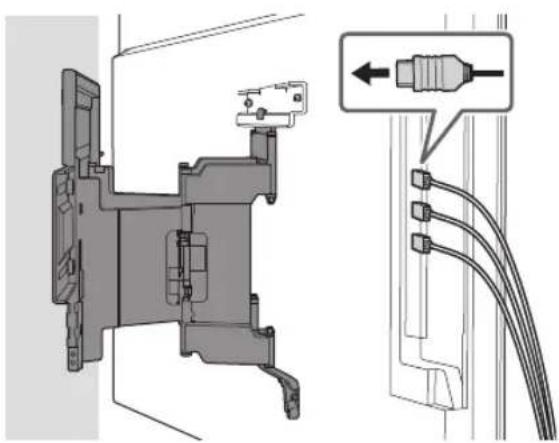

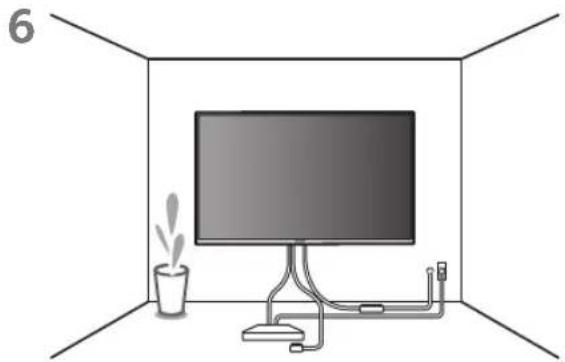

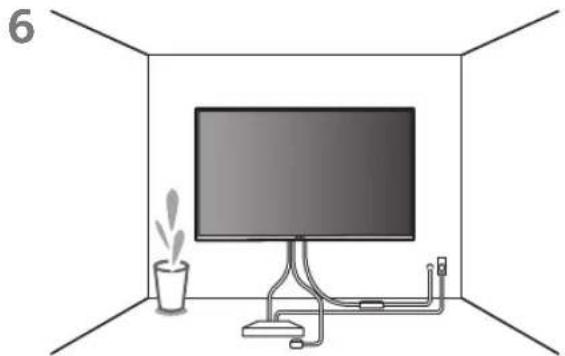

След правилния монтаж на телевизора, обезопасете правилно кабелите.

Ако хора или предмети се заплетат в кабелите, това може да причини нараняване или повреда на телевизора.

Не допускайте притискане на захранващия кабел или на свързващия кабел.

Ако захранващият кабел или свързващият кабел бъдат притиснати между конструкцията и стената или ако бъдат огънати или усукани със сила, вътрешните проводници може да се оголят и да причинят късо съединение или да прекъснат. Това може да причини пожар или електрически удар.

Винтовете, необходими за закрепване към стената на конзолата за закрепване към стена, не са включени в комплекта.

Използвайте подходящи винтове според материала на стената и конструкцията, когато монтирате конзолата за закрепване към стена.

Преди да започнете

- Илюстрациите на телевизор, показани в това ръководство, са примерни и се използват, за да обяснят по-ясно операциите. Поради тази причина, илюстрациите може да се различават от вашия телевизор.

От какво е направена стената ви?

Първо проверете каква е стената, на която ще се монтира телевизора.

Суха стена (напр. гипсокартон) с дървени летви

Предпазни мерки

• Максимална дебелина на сухата стена: 16 мм.
• Уверете се, че размерите на вътрешните дървени летви са най-малко 51 мм × 102 мм за обикновени или 38 мм × 89 мм за тънки летви.
• Оставете минимум 406 мм хоризонтално разстояние между крепежните елементи.

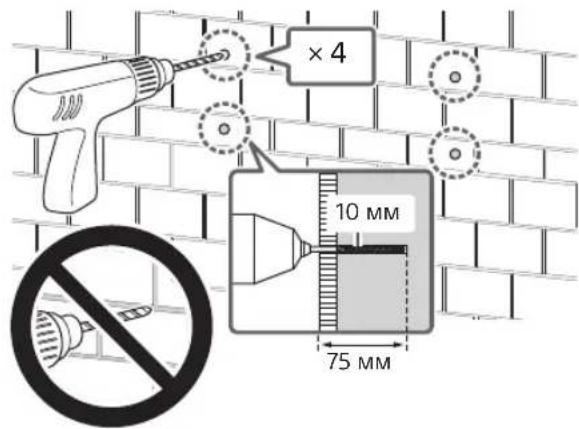

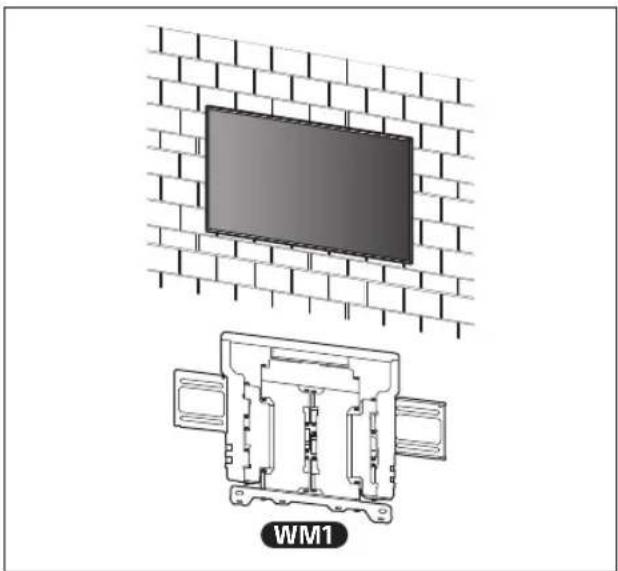

Плътен бетон или бетонни блокчета

Предпазни мерки

• Монтирайте конзолата за закрепване към стена направо върху стената от плътен бетон.
• Уверете се, че дебелината на стената от плътен бетон е най-малко 203 мм.
• Уверете се, че размерите на всяко бетонно блокче са най-малко 203 мм × 203 мм × 406 мм.

Проверка на частите

Доставено с SU-WL850

- Проверете дали всички части са налични.

WM1 (×1)

Приставка за закрепване към стена VS (×4)*

• Информацията за продукта и ръководството за настройка на телевизора трябва да са под ръка преди започване на монтажа.
• Проверете положението за монтаж на телевизора.
• Пригответе четири винта с диаметър 8 мм и четири обикновени шайби (не се доставят). Изберете винтове, подходящи за материала на стената.
• Подгответе следните инструменти:

*1
	5,5 MM 10 MM
*2 *3
		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 MM × 60 MM	*4

*1 Само за суха стена с дървени летви

*2 Само за плътен бетон или бетонни блокчета
*3 В зависимост от модела
*4 Внимавайте, когато подбирате винтовете и шайбите

A Закрепване на конзолата за закрепване към стена към суха стена с дървени летви

Монтиране на конзолата за закрепване към стена на стената

1 Изберете мястото на монтаж.

Уверете се, че на стената има достатъчно място за телевизора и че тя е способна да издържи тежест, поне шесткратно превишаваща тази на телевизора.

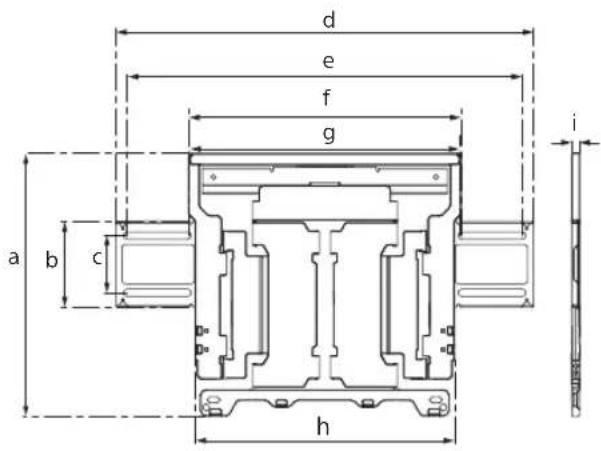

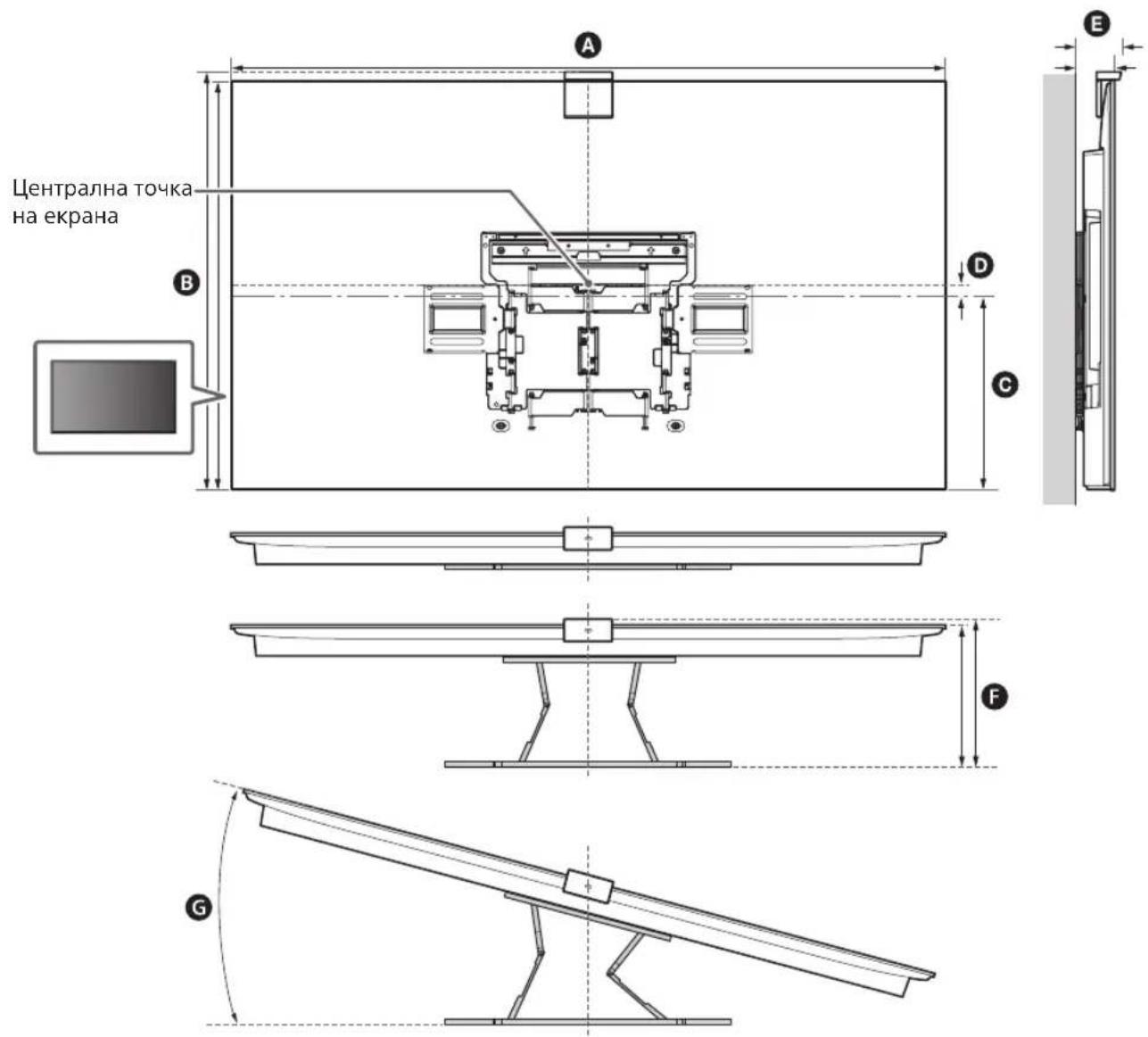

• Вижте "Оразмеряване при монтажа на конзола за закрепване към стена" на страница 20.
• Вижте информацията за продукта на телевизора относно теглото му.

Забележка

• Когато вашият телевизор е монтиран на стената, горната му част леко се накланя напред.
- Препоръчваме да проверите позицията на телевизора в средата, в която ще се гледа.

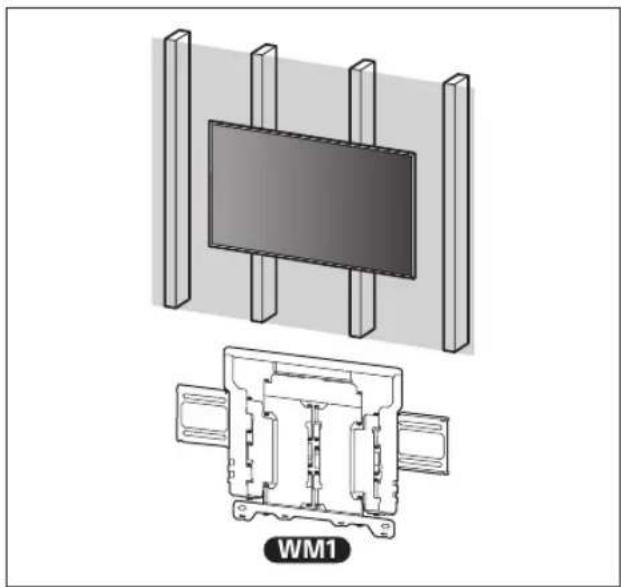

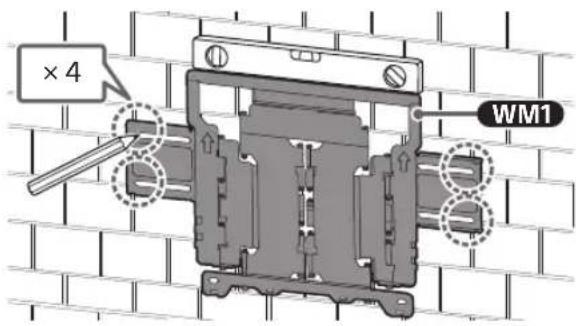

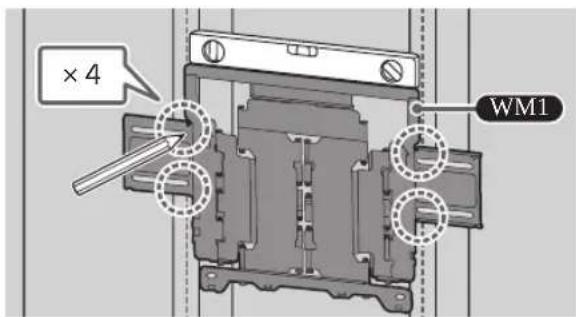

Поставете WM1 на стената и направете четири белега наравно с летвите.

×4 WM1

Забележка

- С помощта на нивелир проверете дали WM1 е хоризонтално.

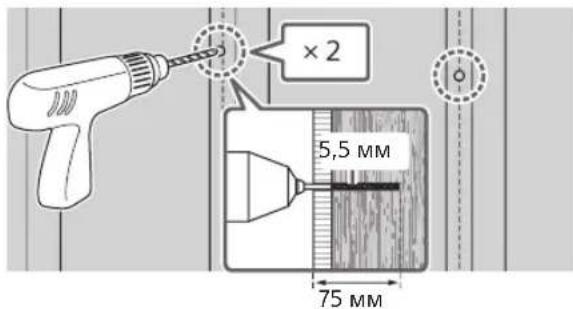

4 Пробийте горните контролни дупки върху белезите.

Уверете се, че мястото на стената, където ще пробивате дупките, е достатъчно здраво, за да издържи тегло поне шест пъти по-голямо от това на телевизора.

×2 5,5 MM 75 MM

Забележка

- Контролните дупки трябва да се пробият на дълбочина 75 мм с помощта на свредло с диаметър 5,5 мм.

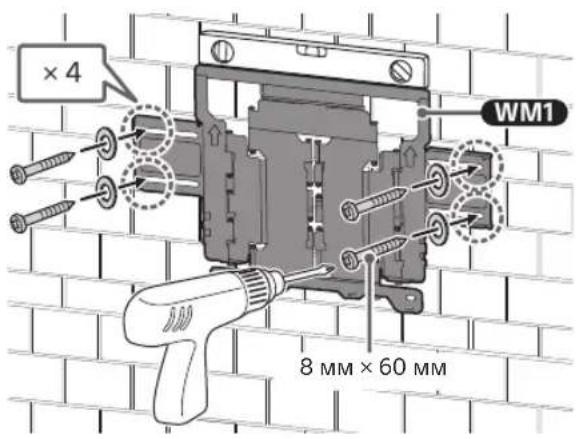

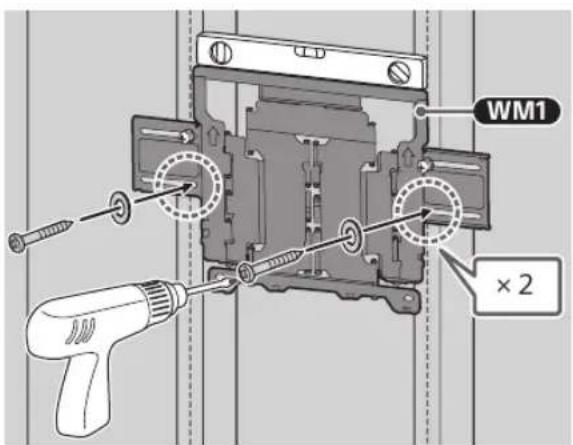

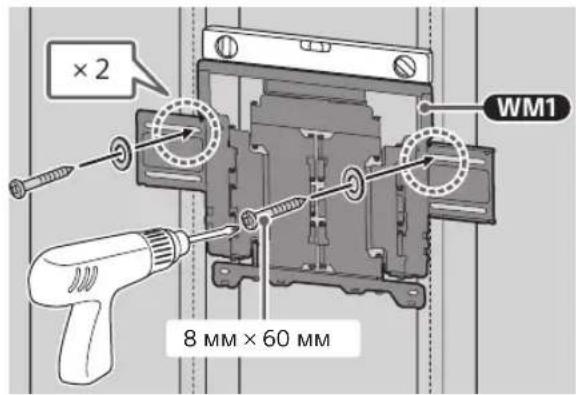

5 Монтирайте WM1 на стената с помощта на подходящи винтове (не се доставят) и шайби (не се доставят).

×2 8 MM × 60 MM WM1

Забележка

- С помощта на нивелир проверете дали WM1 е хоризонтално.

Внимание

- Не презатягайте винта за дърво 8 мм × 60 мм. Неправилното затягане може да намали издръжливостта на винта за дърво 8 мм × 60 мм.

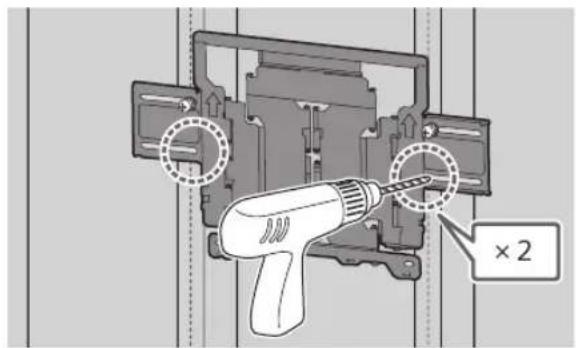

6 Пробийте долните контролни дупки върху белезите. (Указания за пробиване - вижте точка 4.)

× 2

7 Наместете подходящите винтове и шайбите в дупките.

WM1 × 2

Забележка

- С помощта на нивелир проверете дали WM1 е хоризонтално.

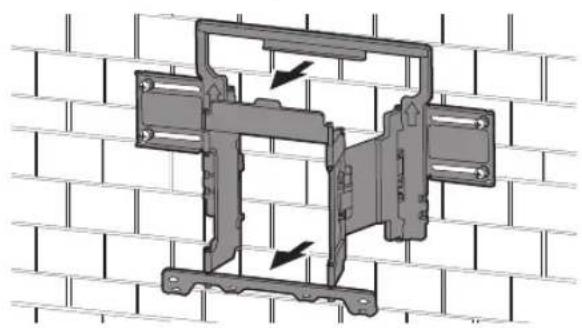

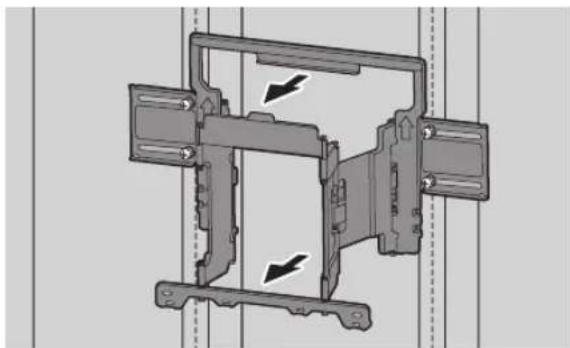

8 Издърпайте рамото на конзолата докрай.

- Запазете свалените винтове и неизползваните части на сигурно място, далече от деца.

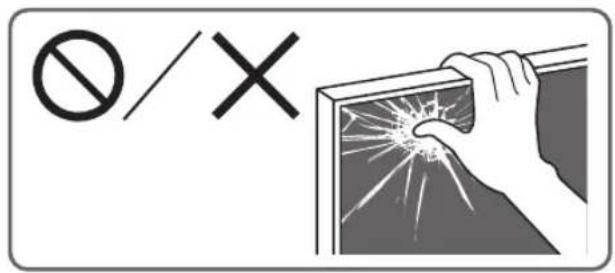

∅/X

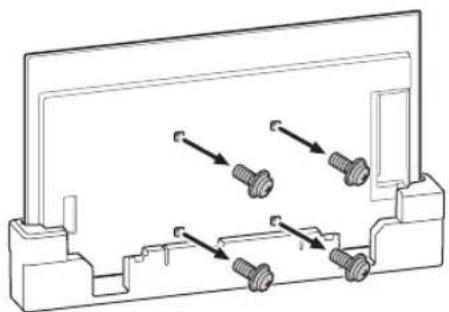

Монтаж на телевизор на стена от кутия\*

1 Свалете винтовете от задната страна на телевизора.

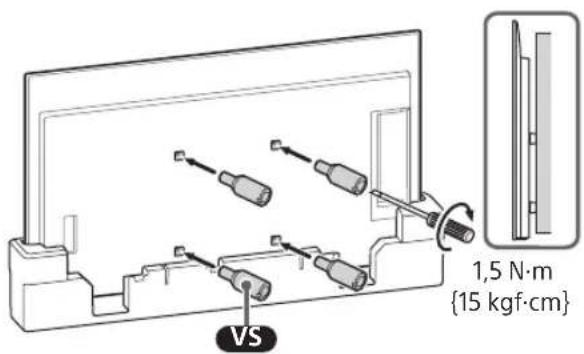

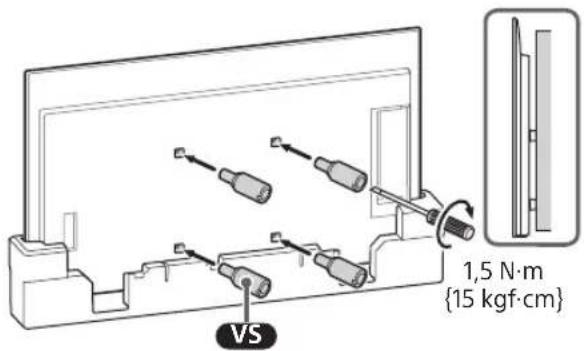

2 Поставете приставките за закрепване към стена VS (доставени с телевизора) към гърба на телевизора (за да стане успореден на стената).

1,5 N·m {15 kgf·cm} VS

Забележка

- Уверете се, че затягате приставките за закрепване към стена VS , когато ги закрепвате към телевизора. Използвайте само плоска отвертка, когато монтирате приставките за закрепване към стена VS . Използването на друг инструмент може да доведе до прекалено затягане на приставките за закрепване към стена VS и повреда на телевизора.

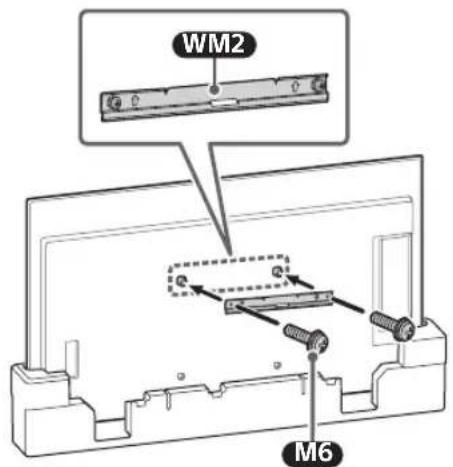

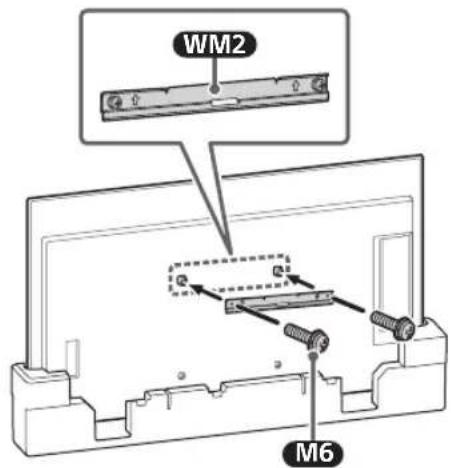

3 Закрепете WM2 към телевизора с помощта на M6.

WM2 M6

Монтаж на телевизора на стена от стойка за маса

1 Премахнете капака на терминалите.

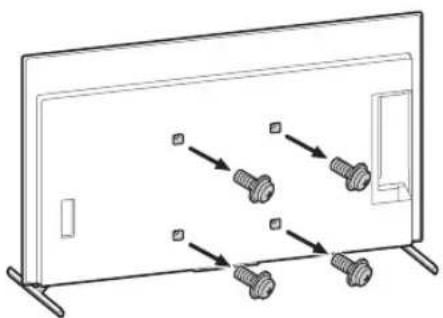

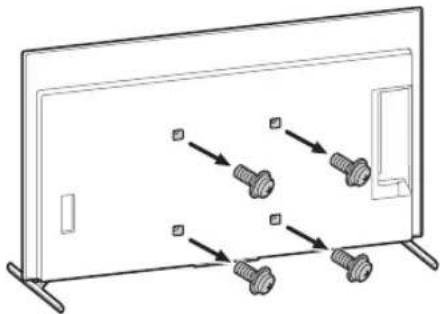

2 Свалете винтовете от задната страна на телевизора.

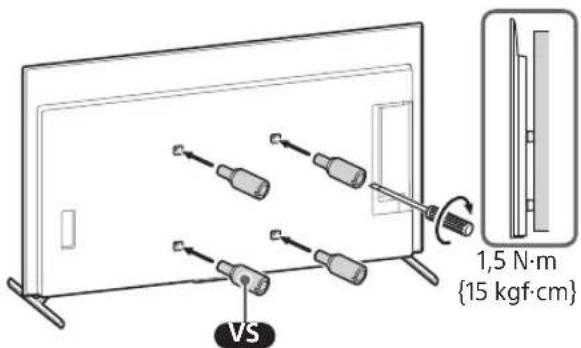

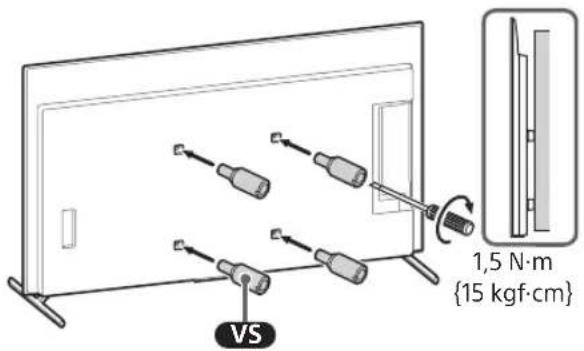

3 Поставете приставките за закрепване към стена vs (доставени с телевизора) към гърба на телевизора (за да стане успореден на стената).

1,5 N·m {15 kgf·cm}

Забележка

- Уверете се, че затягате приставките за закрепване към стена VS, когато ги закрепвате към телевизора. Използвайте само плоска отвертка, когато монтирате приставките за закрепване към стена VS. Използването на друг инструмент може да доведе до прекалено затягане на приставките за закрепване към стена VS и повреда на телевизора.

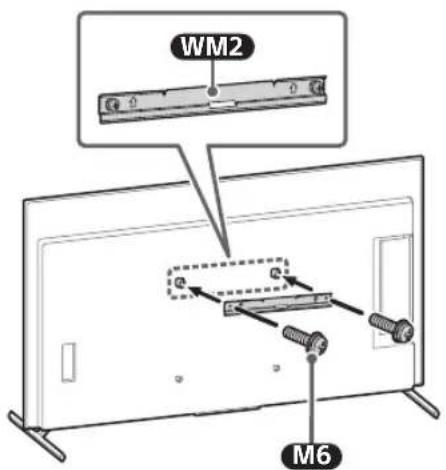

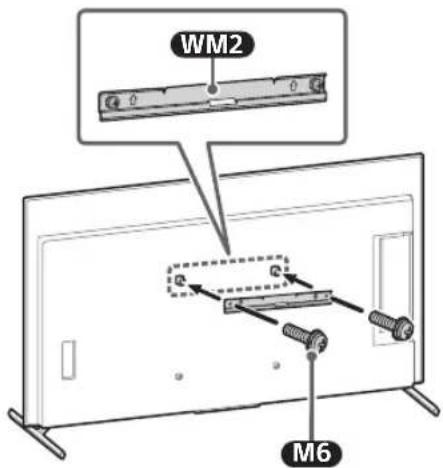

4 Закрепете WM2 към телевизора с помощта на M6.

WM2 M6

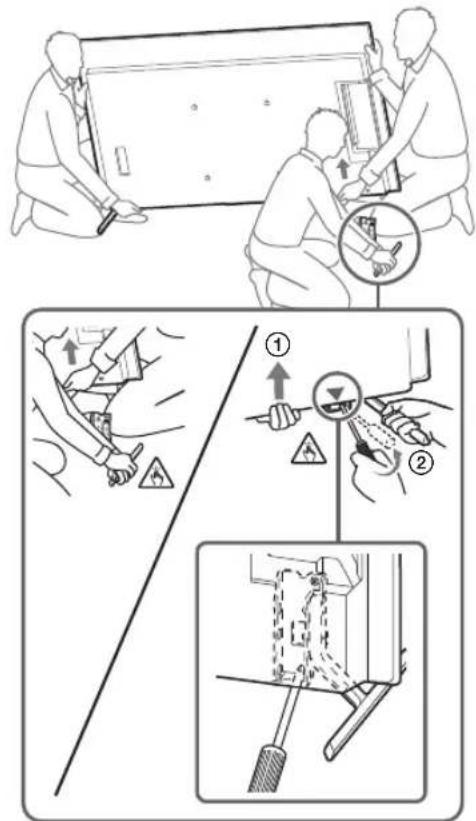

5 Свалете поставката за маса от телевизора.

- Отстранете една по една частите на стойката за маса. Дръжте здраво стойката за маса от едната страна, стабилно с двете си ръце, докато други повдигат телевизора.

- Повторете предишната стъпка и отстранете стойката за маса и от другата страна.

Забележка

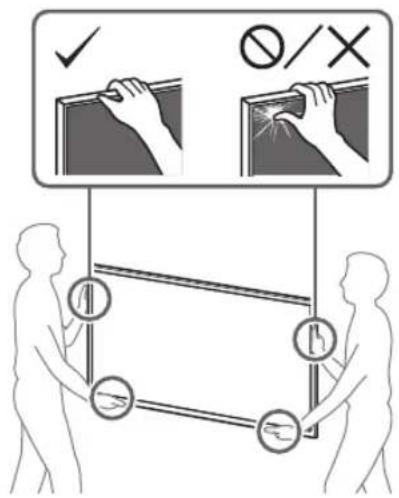

• Свалянето на поставката за маса следва да се извърши от двама или повече души.
• Внимавайте да не прилагате прекомерна сила, когато сваляте поставката за маса от телевизора, тъй като телевизорът може да падне и да причини телесно нараняване или самият телевизор да се повреди.
• Бъдете внимателни, когато работите с поставката за маса, за да не повредите телевизора.
• Внимавайте, когато повдигате телевизора, тъй като стойката за маса не е закачена и може да се преобърне и да причини нараняване.
• Внимавайте, когато премахвате стойката за маса от телевизора, за да предотвратите падането й и нараняването на повърхността, върху която стой телевизора.

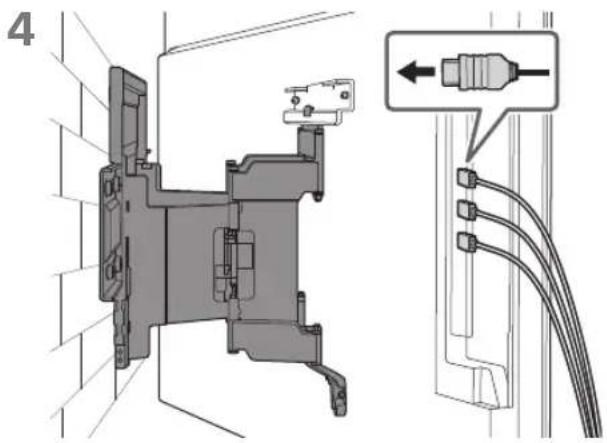

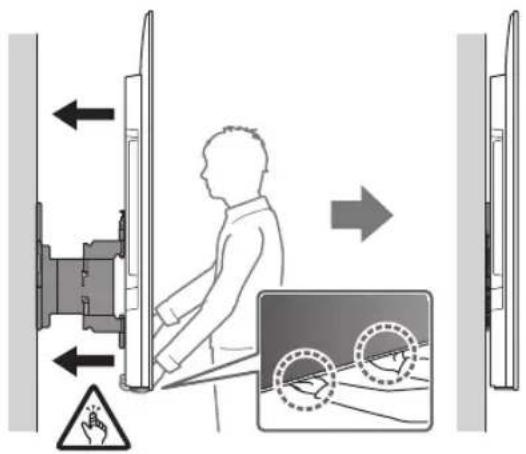

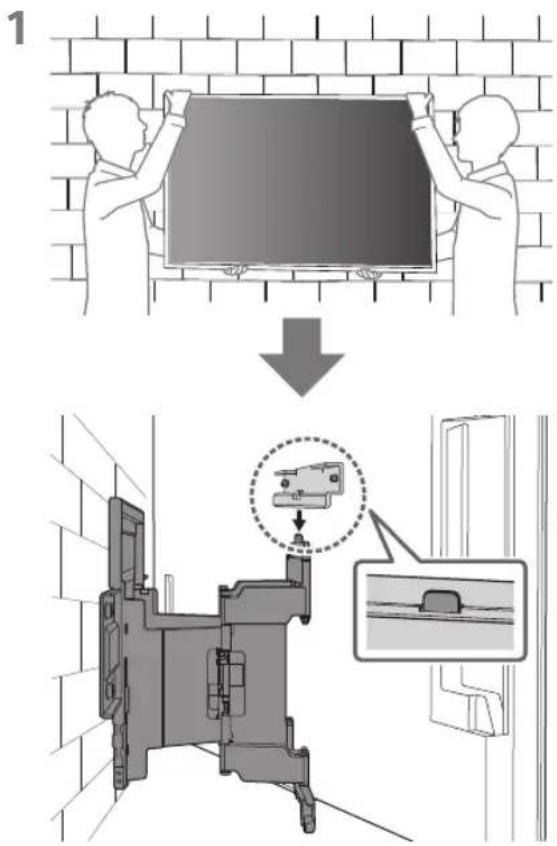

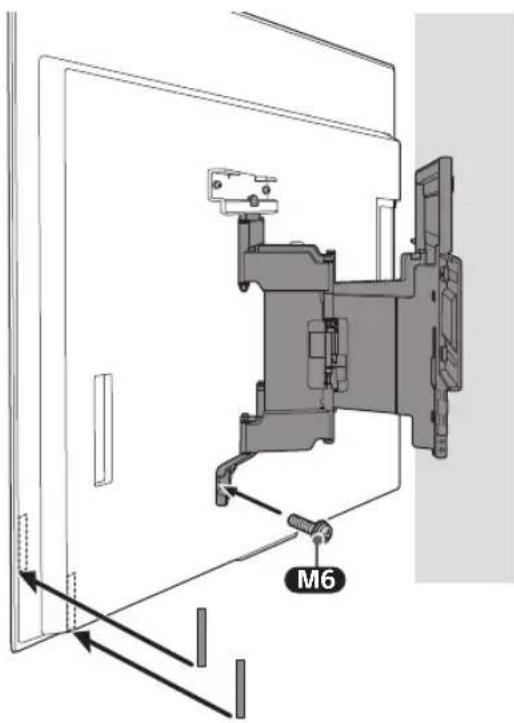

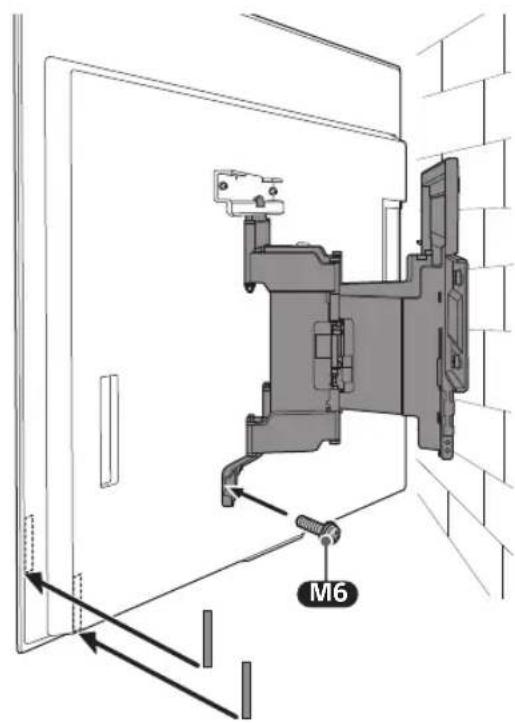

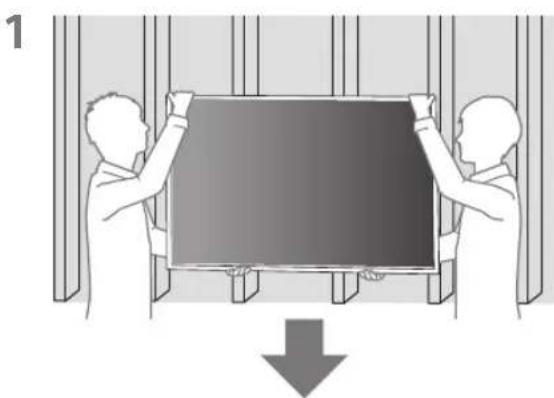

Монтаж на телевизора на стената

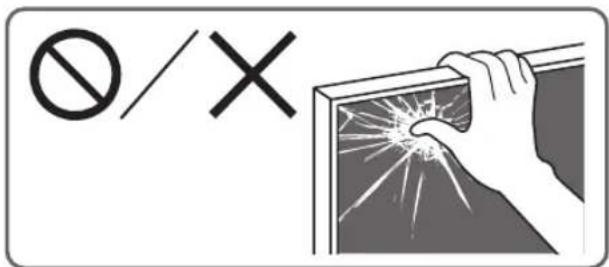

∅/X

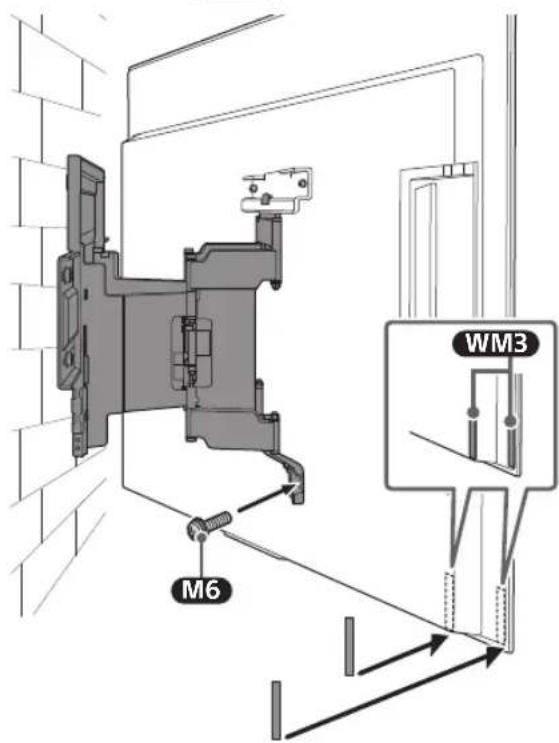

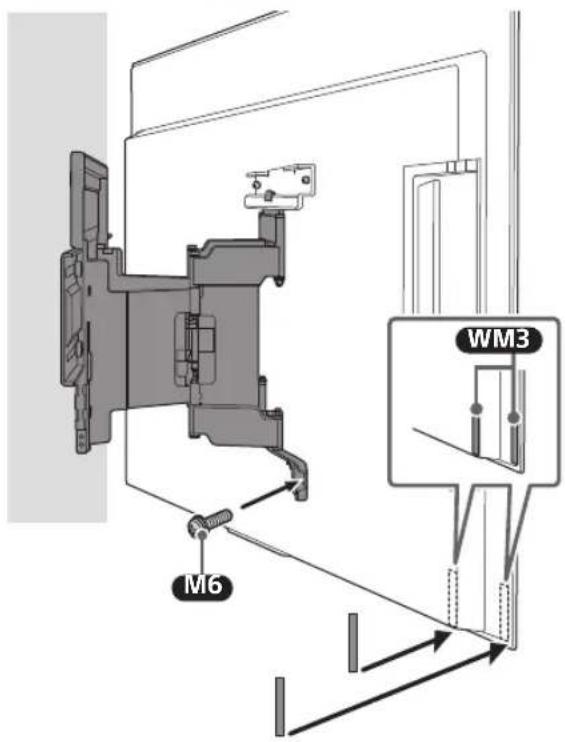

Завийте лявата и дясната страна на конзолата за закрепване към стена с помощта на M6 и закрепете WM3.

Забележка

- Не залепвайте WM3 върху етикетите.

M6 WM3

M6

4

Когато местите телевизора, дръжте го здраво от долната страна.

- Телевизорът може да не се прибира плътно до стената в зависимост от типа и броя на свързаните кабели. Това не е неизправност.

- Необходими са две или повече лица (три или повече лица за телевизори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор (с изключение на Египет).

Необходими са две или повече лица (три или повече лица за телевизори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор (само за Египет).

Потвърдете приключването на монтажа

Проверете следните точки.

- Кабелите не са усукани или притиснати.

ПРЕДУПРЕЖДЕНИЕ

- Неправилното поставяне на захранващия кабел и т.н. може да причини пожар или електрически удар поради късо съединение. С оглед на безопасността проверете дали монтажът е завършен.

Друга информация

Когато сваляте телевизора, изпълнете процедурата на монтажа в обратен ред.

ПРЕДУПРЕЖДЕНИЕ

- Необходими са две или повече лица (три или повече лица за телевизори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор (с изключение на Египет).

Необходими са две или повече лица (три или повече лица за телевизори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор (само за Египет).

В Закрепване на конзолата за закрепване към стена към плътен бетон или бетонни блокчета

Монтиране на конзолата за закрепване към стена на стената

1 Изберете мястото на монтаж.

Уверете се, че на стената има достатьчно място за телевизора и че тя е способна да издържи тежест, поне шесткратно превишаваща тази на телевизора.

• Вижте "Оразмеряване при монтажа на конзола за закрепване към стена" на страница 20.
• Вижте информацията за продукта на телевизора относно теглото му.

Забележка

• Когато вашият телевизор е монтиран на стената, горната му част леко се накланя напред.
• Препоръчваме да проверите позицията на телевизора в средата, в която ще се гледа.

2 Поставете WM1 на стената и направете четири белега.

× 4 WM1

Забележка

- С помощта на нивелир проверете дали WM1 е хоризонтално.

3 Пробийте направляващи дупки на отбелязаните места.

Уверете се, че мястото на стената, където ще пробивате дупките, е достатъчно здраво, за да издържи тегло поне шест пъти по-голямо от това на телевизора.

× 4 10 MM 75 MM

Забележка

- Контролните дупки трябва да се пробият на дълбочина 75 мм с помощта на свредло с диаметър 10 мм.

4

5 Монтирайте WM1 на стената с помощта на подходящи винтове (не се доставят) и шайби (не се доставят).

× 4 WM1 8 MM × 60 MM

Забележка

- С помощта на нивелир проверете дали WM1 е хоризонтално.

Внимание

- Не презатягайте винта за дърво 8 мм × 60 мм. Неправилното затягане може да намали издръжливостта на винта за дърво 8 мм × 60 мм.

6 Издърпайте рамото на конзолата докрай.

- Запазете свалените винтове и неизползваните части на сигурно място, далече от деца.

∅/X

Монтаж на телевизор на стена от кутия\*

1 Свалете винтовете от задната страна на телевизора.

2 Поставете приставките за закрепване към стена vs (доставени с телевизора) към гърба на телевизора (за да стане успореден на стената).

VS 1,5 N·m {15 kgf·cm}

Забележка

- Уверете се, че затягате приставките за закрепване към стена VS , когато ги закрепвате към телевизора. Използвайте само плоска отвертка, когато монтирате приставките за закрепване към стена VS . Използването на друг инструмент може да доведе до прекалено затягане на приставките за закрепване към стена VS и повреда на телевизора.

3 Закрепете WM2 към телевизора с помощта на M6.

WM2 M6

Монтаж на телевизора на стена от стойка за маса

1 Премахнете капака на терминалите.

2 Свалете винтовете от задната страна на телевизора.

3 Поставете приставките за закрепване към стена VS (доставени с телевизора) към гърба на телевизора (за да стане успореден на стената).

1,5 N·m {15 kgf·cm} VS

Забележка

- Уверете се, че затягате приставките за закрепване към стена VS , когато ги закрепвате към телевизора. Използвайте само плоска отвертка, когато монтирате приставките за закрепване към стена VS . Използването на друг инструмент може да доведе до прекалено затягане на приставките за закрепване към стена VS и повреда на телевизора.

4 Закрепете WM2 към телевизора с помощта на M6.

WM2 M6

5 Свалете поставката за маса от телевизора.

- Отстранете една по една частите на стойката за маса. Дръжте здраво стойката за маса от едната страна, стабилно с двете си ръце, докато други повдигат телевизора.

- Повторете предишната стъпка и отстранете стойката за маса и от другата страна.

Забележка

• Свалянето на поставката за маса следва да се извърши от двама или повече души.
• Внимавайте да не прилагате прекомерна сила, когато сваляте поставката за маса от телевизора, тъй като телевизорът може да падне и да причини телесно нараняване или самият телевизор да се повреди.
• Бъдете внимателни, когато работите с поставката за маса, за да не повредите телевизора.
  •Внимавайте, когато повдигате телевизора, тъй като стойката за маса не е закачена и може да се преобърне и да причини нараняване.
• Внимавайте, когато премахвате стойката за маса от телевизора, за да предотвратите падането й и нараняването на повърхността, върху която стой телевизора.

Монтаж на телевизора на стената

∅/X

3 Завийте лявата и дясната страна на конзолата за закрепване към стена с помощта на M6 и закрепете WM3.

Забележка

- Не залепвайте WM3 върху етикетите.

M6 WM3

M6

4

5 Когато местите телевизора, дръжте го здраво от долната страна.

- Телевизорът може да не се прибира плътно до стената в зависимост от типа и броя на свързаните кабели. Това не е неизправност.

- Необходими са две или повече лица (три или повече лица за телевизори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор (с изключение на Египет). Необходими са две или повече лица (три или повече лица за телевизори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор (само за Египет).

Потвърдете приключването на монтажа

Проверете следните точки.

- Кабелите не са усукани или притиснати.

ПРЕДУПРЕЖДЕНИЕ

- Неправилното поставяне на захранващия кабел и т.н. може да причини пожар или електрически удар поради късо съединение. С оглед на безопасността проверете дали монтажът е завършен.

Друга информация

Когато сваляте телевизора, изпълнете процедурата на монтажа в обратен ред.

ПРЕДУПРЕЖДЕНИЕ

- Необходими са две или повече лица (три или повече лица за телевизори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор (с изключение на Египет). Необходими са две или повече лица (три или повече лица за телевизори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор (само за Египет).

Спецификации

WM1

d e f g a b c h

Дизайнът и спецификациите подлежат на промяна без предупреждение.

Препратки

Оразмеряване при монтажа на конзола за закрепване към стена

Числата в таблицата може леко да се различават в зависимост от начина на извършване на монтажа.

С камера

(MM)

Име на модел	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Прибл.)

Без камера
(MM)

Име на модел	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Прибл.)
